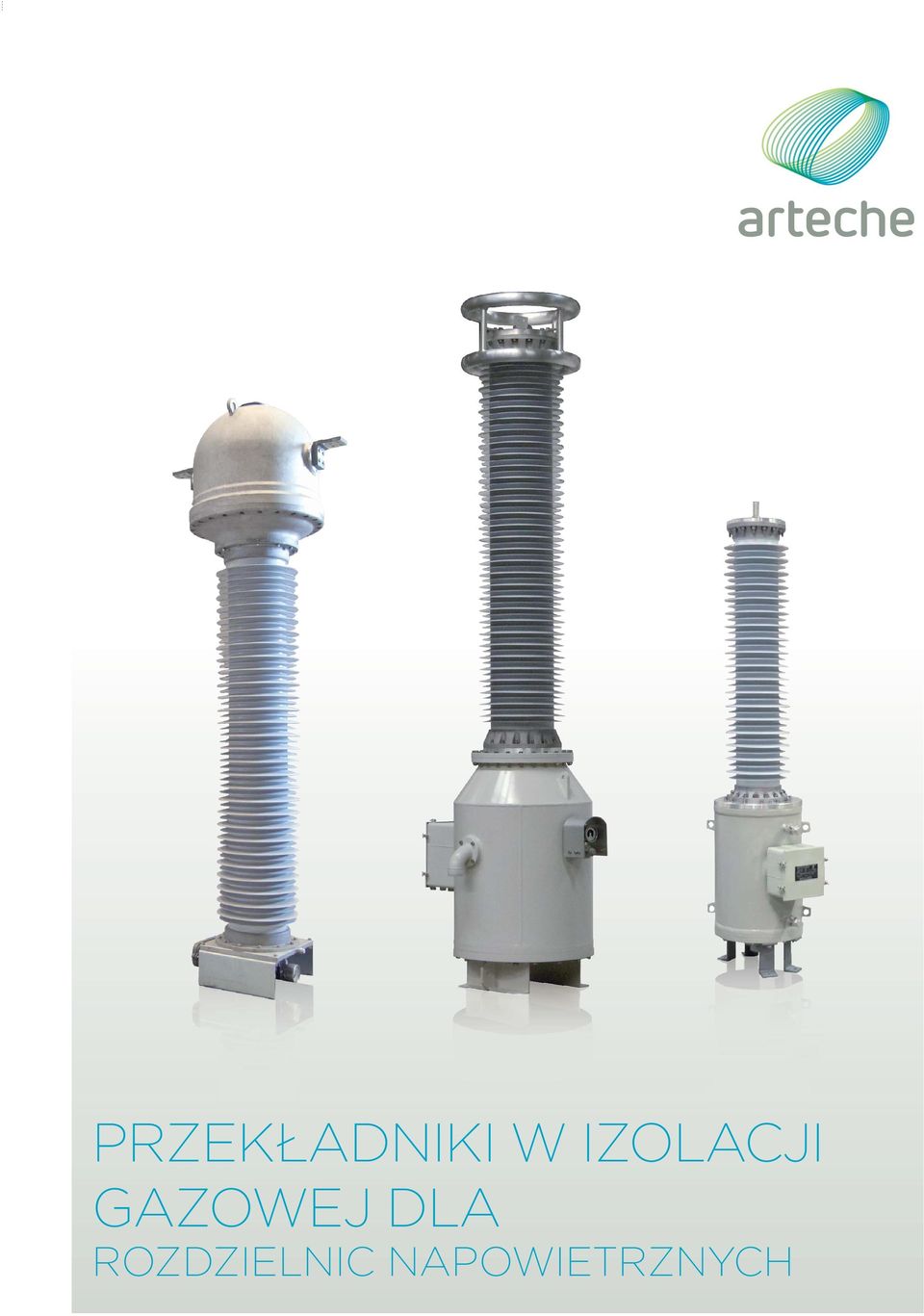

1 PRZEKŁADNIKI W IZOLACJI GAZOWEJ DLA ROZDZIELNIC NAPOWIETRZNYCH

2 PRZEKŁADNIKI PRĄDOWE W IZOLACJI SF6 Przekładnik prądowy zawiera jeden lub kilka rdzeni z uzwojeniami wtórnymi (części czynne). Części czynne znajdują się w górnej części przekładnika, zabudowane w metalowych osłonach działających jako ekrany niskiego napięcia i otoczone w izolacji gazu SF6. Uzwojenie pierwotne może stanowić pręt lub szyna przelotowa. Uzwojenia wtórne biegną przez przepust niskiego napięcia do listwy zacisków wtórnych. Wokół tego przepustu metalowego umiejscowione są dodatkowe elektrody ekranujące dla uzyskania odpowiedniego rozkładu pola elektrycznego. W dolnej części przekładnika znajduje się zawór napełniania gazu SF6 wraz z kompensowanym temperaturowo manometrem do monitorowania ciśnienia gazu. ZALETY Solidna wytrzymałość mechaniczna oraz zmniejszona wielkość dzięki kompaktowej i lekkiej konstrukcji, łatwej do transportowania, przechowywania i instalacji. Bardzo wysoka i niezmienna dokładność (do 0,1%) podczas całego okresu użytkowania. BUDOWA PRZEKŁADNIKA 1. Zacisk pierwotny 2. Rdzenie i uzwojenia wtórne 3. Uzwojenia pierwotne 4. Przewody uzwojeń wtórnych 5. Izolator (guma silikonowa) 6. Wzmocnione uziemienie 7. Skrzynka zacisków wtórnych 8. Zawór ciśnieniowy 9. Pokrywa 10. Manometr 11. Elektroda ekranujące do rozkładu pola elektrycznego 12. Zawór napełniania gazu kv Przekładnik prądowy. South Grid (China). 10 Typ CG Znamionowy poziom izolacji Wymiary Typ Najwyższe pracy o częstotliwości sieciowej impulsu piorunowego (BIL) Udar łączeniowy Droga upływu Podstawa Wysokosć Waga (kg) CG x CG x CG x CG x CG x CG x CG x CG x Orientacyjne wymiary i waga. W przypadku szczególnych wymagań prosimy o kontakt. Prąd pierwotny: do A. Prąd zwarciowy: do 120 ka/1 s.

3 PRZEKŁADNIKI NAPIĘCIOWE W IZOLACJI SF6 Przekładniki napięciowe składają się z rdzenia magnetycznego z pierwotnym i wtórnym uzwojeniem wokół niego, umieszczonych wewnątrz metalowej obudowy. Uzwojenia wykonane są z żaroodpornego drutu nawojowego, który pokryty jest syntetyczną żywicą i warstwą z tworzywa sztucznego o wysokiej wytrzymałości dielektrycznej i doskonałej wydajności cieplnej i mechanicznej. Gaz SF6 i warstwa tworzywa sztucznego stanowią izolację elektryczną. Zawór napełniania gazu SF6 znajduje się na boku zbiornika wraz kompensowanym temperaturowo manometrem do monitorowania ciśnienia gazu. ZALETY Wysoka niezawodność izolacji. Ulepszony rozkład pola elektrycznego w uzwojeniu pierwotnym zapewnia wysoka odporność przed przepięciami. Idealny do rozładowania linii WN. Solidna wytrzymałość mechaniczna oraz zmniejszona wielkość dzięki kompaktowej i lekkiej konstrukcji, łatwej do transportowania, przechowywania i instalacji Bardzo wysoka i niezmienna dokładność (do 0,1%) podczas całego okresu użytkowania. BUDOWA PRZEKŁADNIKA 1. Zacisk pierwotny 2. Zawór ciśnieniowy 3. Przepust z uzwojeniami WN 4. Izolator (guma silikonowa) 5. Elektrody NN 6. Uzwojenie pierwotne 7. Uzwojenie wtórne 8. Rdzeń 9. Manometr 10. Skrzynka zacisków wtórnych 11. Zawór napełniania gazu kv Przekładniki napięciowe. REE (Spain). Typ UG > AIS VT Znamionowy poziom izolacji Wymiary Typ Najwyższe pracy o częstotliwości sieciowej impulsu piorunowego (BIL) Udar łączeniowy Moc graniczna (VA) Średnia droga upływu Podstawa Wysokosć Waga (kg) UG x UG x UG x UG x UG x UG x UG x UG x Orientacyjne wymiary i waga. W przypadku szczególnych wymagań prosimy o kontakt.

4 PRZEKŁADNIKI NAPIĘCIOWE POTRZEB WŁASNYCH Ten rodzaj przekładnika napięciowego może zasilać kilka obwodów niskiego napięcia bezpośrednio z linii przesyłowej wysokiego napięcia. Oferuje on wszystkie zalety przekładnika mocy z zastosowaniami tranformatora rozdzielczego. ZASTOSOWANIA 1. Zasilanie potrzeb własnych podstacji: Zasilanie w konwencjonalnych podstacjach, gdzie konieczne jest zasilanie niskiego napięcia, jako zasilania głównego lub pomocniczego, lub na odległych obszarach gdzie zabudowa linii sieciowych jest niepewna, niebezpieczna z niepewnym, zawodnym zasilaniem, która wymaga częstych konserwacji i wysokich kosztów. Może być stosowany także, jako główne źródło zasilania w podrozdzielniach bez przekładników mocy do zasilania podstacji i systemów sterowania SCADA. 2. Zasilanie dla systemów telekomunikacyjnych i monitorowania: Wysokiej jakości zasilanie elektryczne dla wzmacniaczy antenowych w odległych lokalizacjach, przy pomocy zasilania podłączonego bezpośrednio do pobliskiej linii przesyłowej. 3. Elektryfikacja odizolowanych obszarów wiejskich: Jako źródło mocy dla bezpiecznego zasilania obszarów wiejskich w odizolowanych obszarach. To konkretne zastosowanie dostarcza zasilanie niskiego napięcia bezpośrednio z linii WN w oszczędny i praktyczny sposób. 4. Zasilanie tymczasowe przy budowie podstacji, farm wiatrowych, itp., a także awaryjne zasilanie podczas klęsk żywiołowych. ZALETY Konwencjonalne rozwiązanie używane w uprzednio wspomnianych zastosowaniach jest dedykowane dla linii średnich napięć. Przekładnik napięciowy WN potrzeb własnych ARTECHE ma następujące zalety: Korzyści społeczne. Elektryfikacja obszarów wiejskich, zasilanie awaryjne po klęskach żywiołowych Niezależne zasilanie, bardziej elastyczne, gdyż użytkownik nie musi być zależny od osób trzecich Opłacalność. Szybkie i elastyczne rozwiązania w porównaniu do tworzenia nowych linii, ponieważ nie ma potrzeby ubiegania się o licencję, prowadzenia badań środowiskowych, wywłaszczeń itd Wysoce niezawodne źródło zasilania podstacji. Bezpieczeństwo najbardziej istotnego sprzętu w podstacji (przekładnik mocy). Niskie i potrzeby własne podstacji są najbardziej zawodnymi zastosowaniami. Dzięki temu rozwiązaniu nie ma potrzeby zastosowania dodatkowego uzwojenia, mogącego narażać przekładnik. Podwójna funkcja, może zostać użyty jako źródło zasilania i jako przekładnik w pojedynczej jednostce, ponieważ może być również stosowany do pomiaru lub/i ochrony. Dostępny czujnik temperatury PT100. Przekładniki mocy są projektowane wg następujących norm przedmiotowych: Instrument transformers as per IEC , IEEE C Power transformers as per IEC 60076, IEEE C Typ UG > PVT Znamionowy poziom izolacji Wymiary Typ Najwyższe pracy o częstotliwości sieciowej impulsu piorunowego (BIL) Udar łączeniowy Moc graniczna (kva) Średnia droga upływu Podstawa Wysokosć Waga (kg) UG-72 72, x600/1.200x < UG x600/1.200x < x600/1.200x < x600/1.200x < UG x600/1.200x < x600/1.200x < UG x900/1.200x < x900/1.200x < UG x900/1.200x < Orientacyjne wymiary i waga. W przypadku szczególnych wymagań prosimy o kontakt.

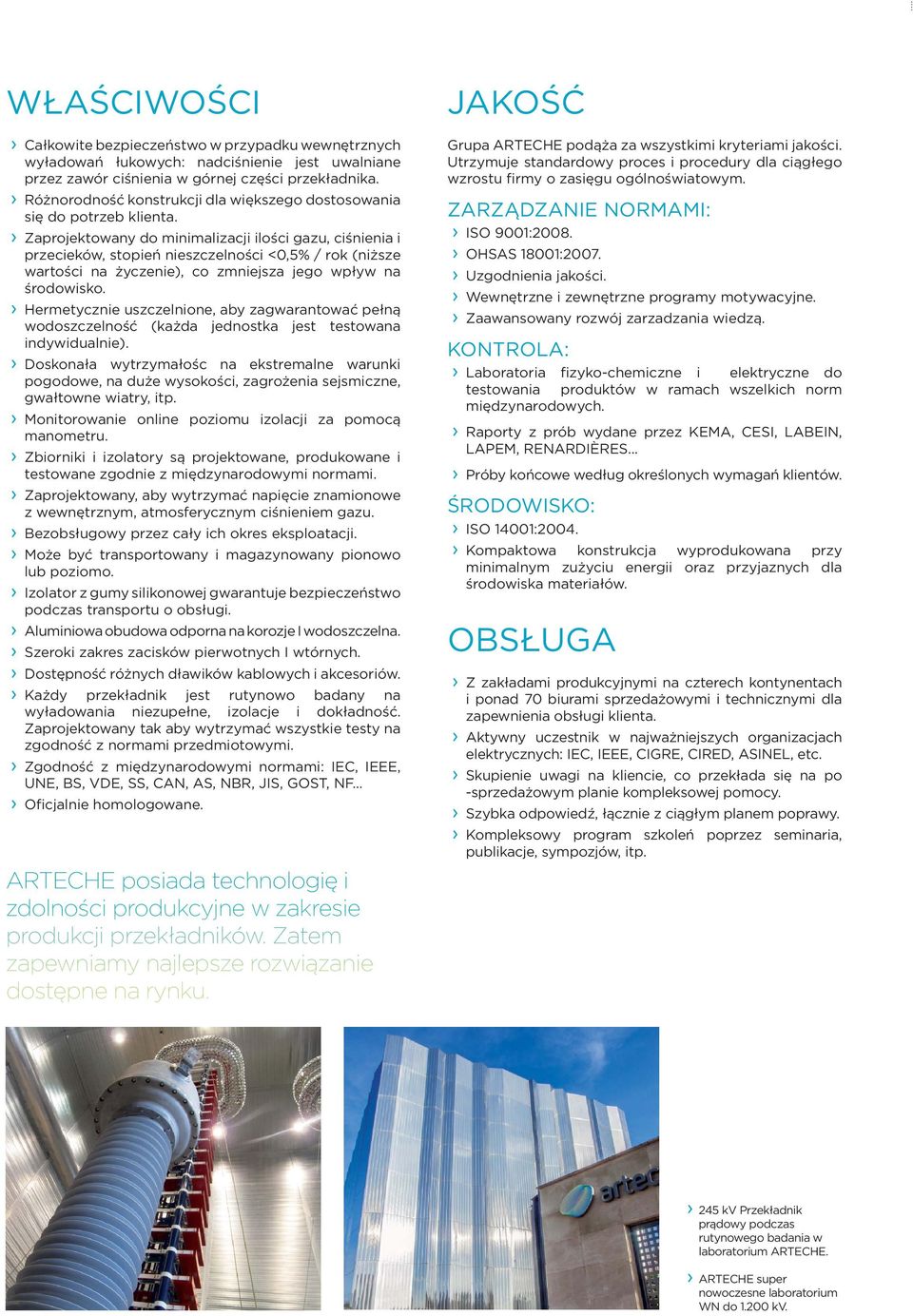

5 WŁAŚCIWOŚCI Całkowite bezpieczeństwo w przypadku wewnętrznych wyładowań łukowych: nadciśnienie jest uwalniane przez zawór ciśnienia w górnej części przekładnika. Różnorodność konstrukcji dla większego dostosowania się do potrzeb klienta. Zaprojektowany do minimalizacji ilości gazu, ciśnienia i przecieków, stopień nieszczelności <0,5% / rok (niższe wartości na życzenie), co zmniejsza jego wpływ na środowisko. Hermetycznie uszczelnione, aby zagwarantować pełną wodoszczelność (każda jednostka jest testowana indywidualnie). Doskonała wytrzymałośc na ekstremalne warunki pogodowe, na duże wysokości, zagrożenia sejsmiczne, gwałtowne wiatry, itp. Monitorowanie online poziomu izolacji za pomocą manometru. Zbiorniki i izolatory są projektowane, produkowane i testowane zgodnie z międzynarodowymi normami. Zaprojektowany, aby wytrzymać znamionowe z wewnętrznym, atmosferycznym ciśnieniem gazu. Bezobsługowy przez cały ich okres eksploatacji. Może być transportowany i magazynowany pionowo lub poziomo. Izolator z gumy silikonowej gwarantuje bezpieczeństwo podczas transportu o obsługi. Aluminiowa obudowa odporna na korozje I wodoszczelna. Szeroki zakres zacisków pierwotnych I wtórnych. Dostępność różnych dławików kablowych i akcesoriów. Każdy przekładnik jest rutynowo badany na wyładowania niezupełne, izolacje i dokładność. Zaprojektowany tak aby wytrzymać wszystkie testy na zgodność z normami przedmiotowymi. Zgodność z międzynarodowymi normami: IEC, IEEE, UNE, BS, VDE, SS, CAN, AS, NBR, JIS, GOST, NF Oficjalnie homologowane. ARTECHE posiada technologię i zdolności produkcyjne w zakresie produkcji przekładników. Zatem zapewniamy najlepsze rozwiązanie dostępne na rynku. JAKOŚĆ Grupa ARTECHE podąża za wszystkimi kryteriami jakości. Utrzymuje standardowy proces i procedury dla ciągłego wzrostu firmy o zasięgu ogólnoświatowym. ZARZĄDZANIE NORMAMI: ISO 9001:2008. OHSAS 18001:2007. Uzgodnienia jakości. Wewnętrzne i zewnętrzne programy motywacyjne. Zaawansowany rozwój zarzadzania wiedzą. KONTROLA: Laboratoria fizyko-chemiczne i elektryczne do testowania produktów w ramach wszelkich norm międzynarodowych. Raporty z prób wydane przez KEMA, CESI, LABEIN, LAPEM, RENARDIÈRES... Próby końcowe według określonych wymagań klientów. ŚRODOWISKO: ISO 14001:2004. Kompaktowa konstrukcja wyprodukowana przy minimalnym zużyciu energii oraz przyjaznych dla środowiska materiałów. OBSŁUGA Z zakładami produkcyjnymi na czterech kontynentach i ponad 70 biurami sprzedażowymi i technicznymi dla zapewnienia obsługi klienta. Aktywny uczestnik w najważniejszych organizacjach elektrycznych: IEC, IEEE, CIGRE, CIRED, ASINEL, etc. Skupienie uwagi na kliencie, co przekłada się na po -sprzedażowym planie kompleksowej pomocy. Szybka odpowiedź, łącznie z ciągłym planem poprawy. Kompleksowy program szkoleń poprzez seminaria, publikacje, sympozjów, itp. 245 kv Przekładnik prądowy podczas rutynowego badania w laboratorium ARTECHE. ARTECHE super nowoczesne laboratorium WN do kv.

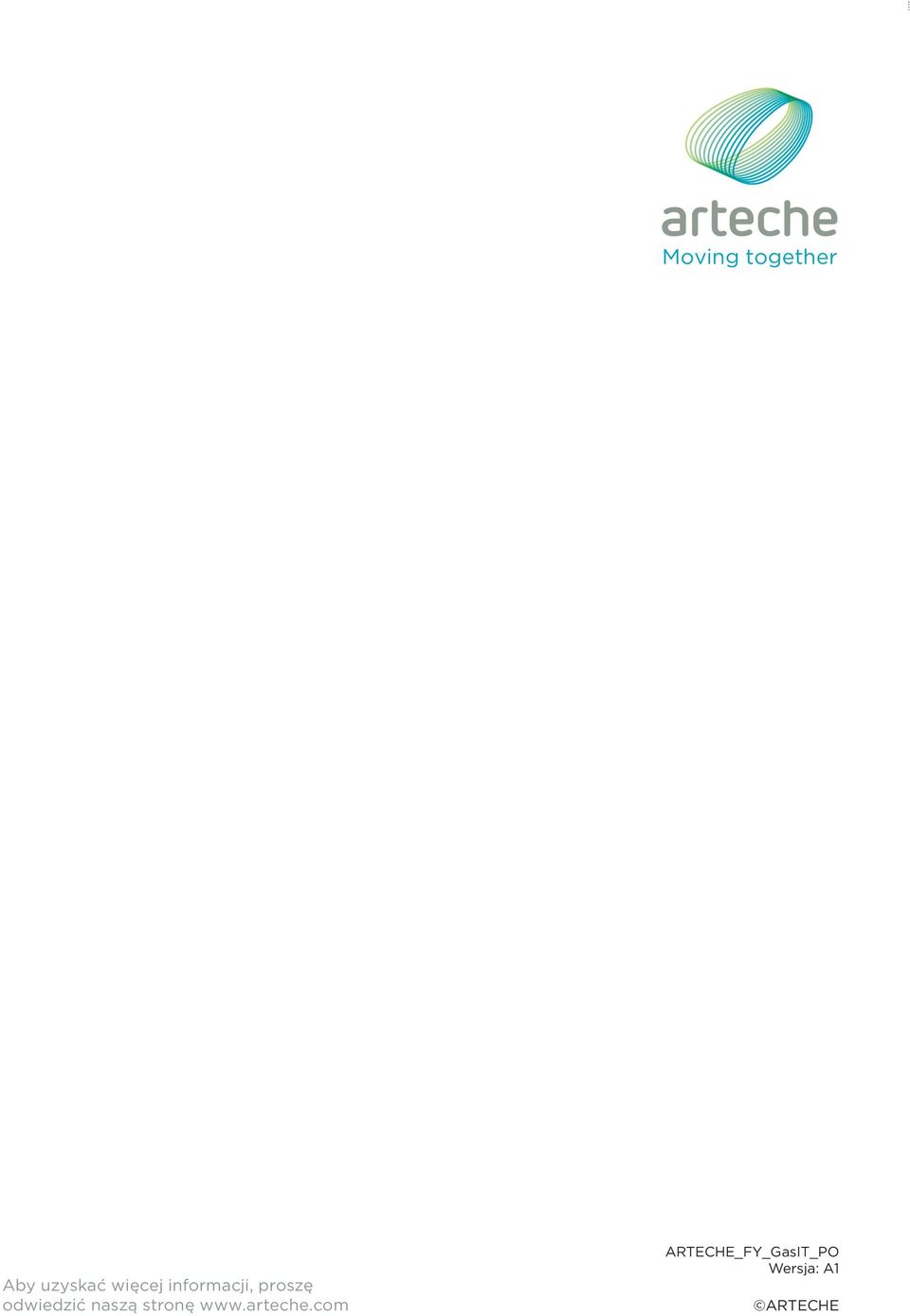

6 Moving together Aby uzyskać więcej informacji, proszę odwiedzić naszą stronę ARTECHE_FY_GasIT_PO Wersja: A1 ARTECHE
