2 Projekt wykonawczy Instalacje teletechniczne. MontaŜ instalacji okablowania strukturalnego, telefonicznej, sygnalizacji włamania, antenowej RTV i radiotelefonicznej, UPS adres budowy: Pacanów ul. Biechowska Inwestor : Gmina Pacanów ul. Radziwiłłówka PACANÓW LP BRANśA IMIĘ I NAZWISKO NR UPRAWNIEŃ DATA PODPIS 1 instalacje teletechniczne inŝ. Jan KAPUŚCIŃSKI 1748/99/U

3 Spis treści 1. Dane ogólne 1.1. Przedmiot projektu 1.2. Inwestor 1.3. Podstawa opracowania projektu 2. Rozwiązania techniczne 2.1. Stan Istniejący 2.2. Stan Projektowany Instalacja okablowania strukturalnego Instalacja telefoniczna Instalacja antenowa MontaŜ UPS MontaŜ instalacji sygnalizacji włamania 2.3. Uwagi końcowe 3. Zestawienia podstawowych materiałów

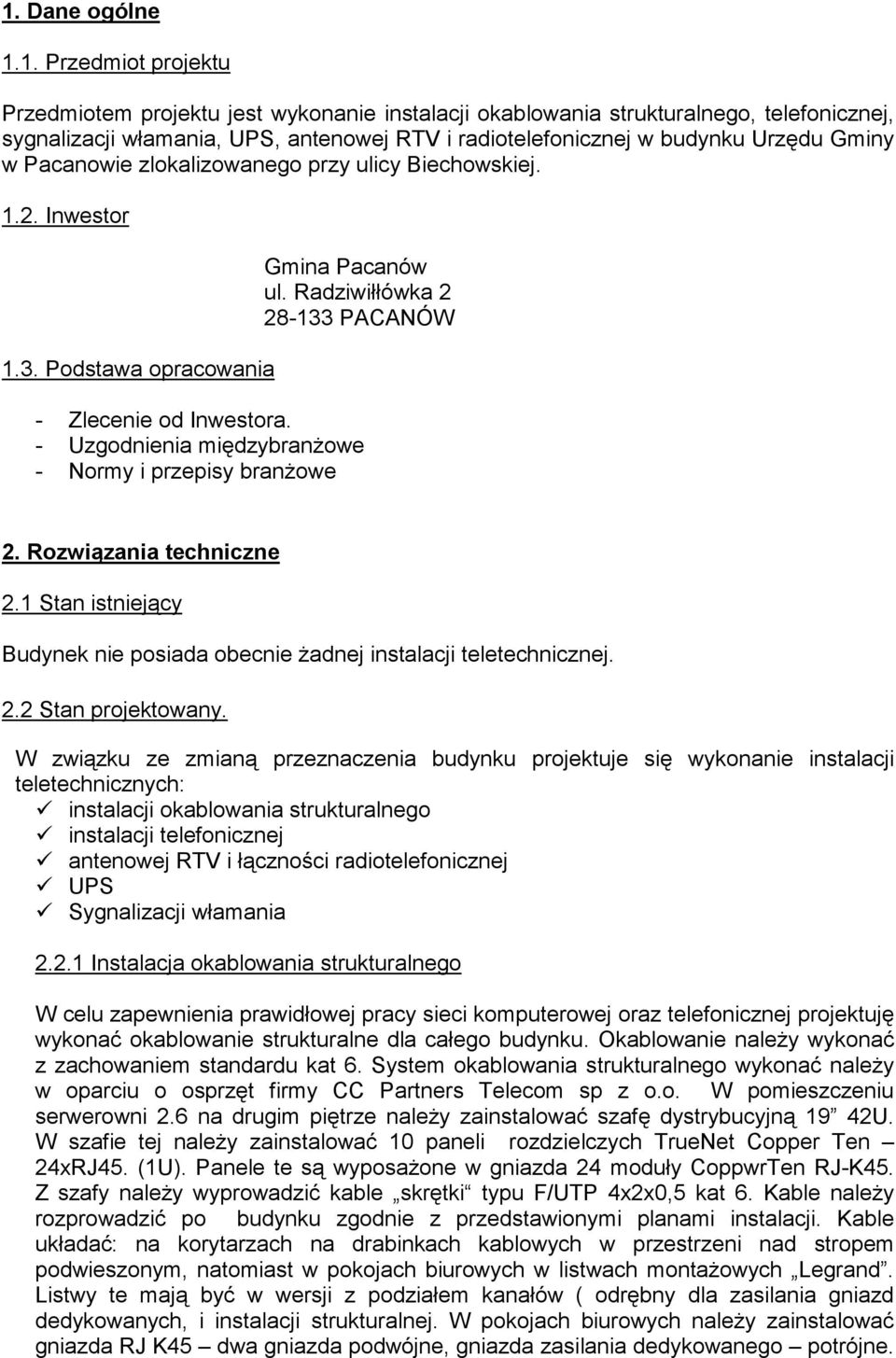

4 1. Dane ogólne 1.1. Przedmiot projektu Przedmiotem projektu jest wykonanie instalacji okablowania strukturalnego, telefonicznej, sygnalizacji włamania, UPS, antenowej RTV i radiotelefonicznej w budynku Urzędu Gminy w Pacanowie zlokalizowanego przy ulicy Biechowskiej Inwestor 1.3. Podstawa opracowania Gmina Pacanów ul. Radziwiłłówka PACANÓW - Zlecenie od Inwestora. - Uzgodnienia międzybranŝowe - Normy i przepisy branŝowe 2. Rozwiązania techniczne 2.1 Stan istniejący Budynek nie posiada obecnie Ŝadnej instalacji teletechnicznej. 2.2 Stan projektowany. W związku ze zmianą przeznaczenia budynku projektuje się wykonanie instalacji teletechnicznych: instalacji okablowania strukturalnego instalacji telefonicznej antenowej RTV i łączności radiotelefonicznej UPS Sygnalizacji włamania Instalacja okablowania strukturalnego W celu zapewnienia prawidłowej pracy sieci komputerowej oraz telefonicznej projektuję wykonać okablowanie strukturalne dla całego budynku. Okablowanie naleŝy wykonać z zachowaniem standardu kat 6. System okablowania strukturalnego wykonać naleŝy w oparciu o osprzęt firmy CC Partners Telecom sp z o.o. W pomieszczeniu serwerowni 2.6 na drugim piętrze naleŝy zainstalować szafę dystrybucyjną 19 42U. W szafie tej naleŝy zainstalować 10 paneli rozdzielczych TrueNet Copper Ten 24xRJ45. (1U). Panele te są wyposaŝone w gniazda 24 moduły CoppwrTen RJ-K45. Z szafy naleŝy wyprowadzić kable skrętki typu F/UTP 4x2x0,5 kat 6. Kable naleŝy rozprowadzić po budynku zgodnie z przedstawionymi planami instalacji. Kable układać: na korytarzach na drabinkach kablowych w przestrzeni nad stropem podwieszonym, natomiast w pokojach biurowych w listwach montaŝowych Legrand. Listwy te mają być w wersji z podziałem kanałów ( odrębny dla zasilania gniazd dedykowanych, i instalacji strukturalnej. W pokojach biurowych naleŝy zainstalować gniazda RJ K45 dwa gniazda podwójne, gniazda zasilania dedykowanego potrójne.

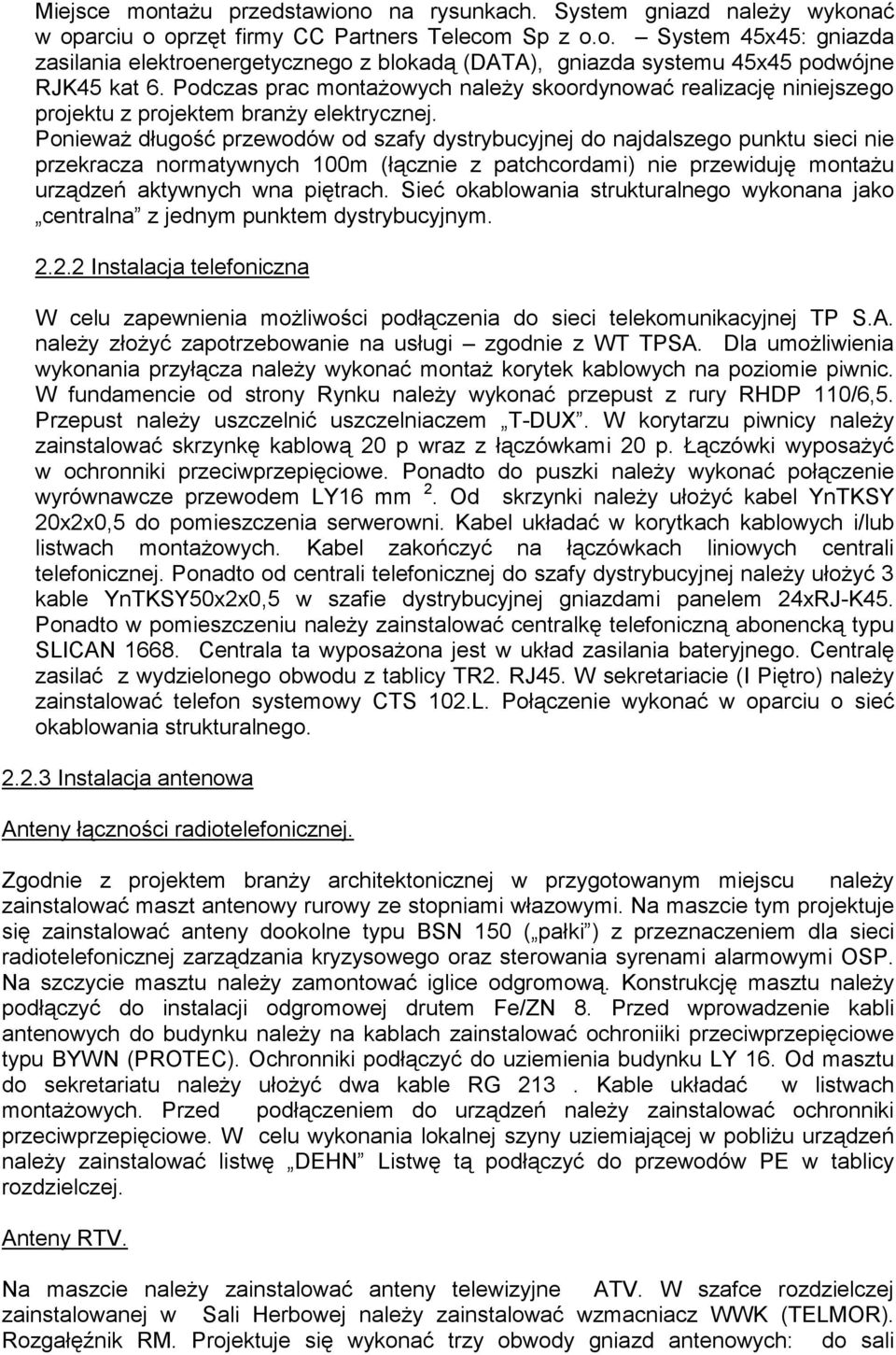

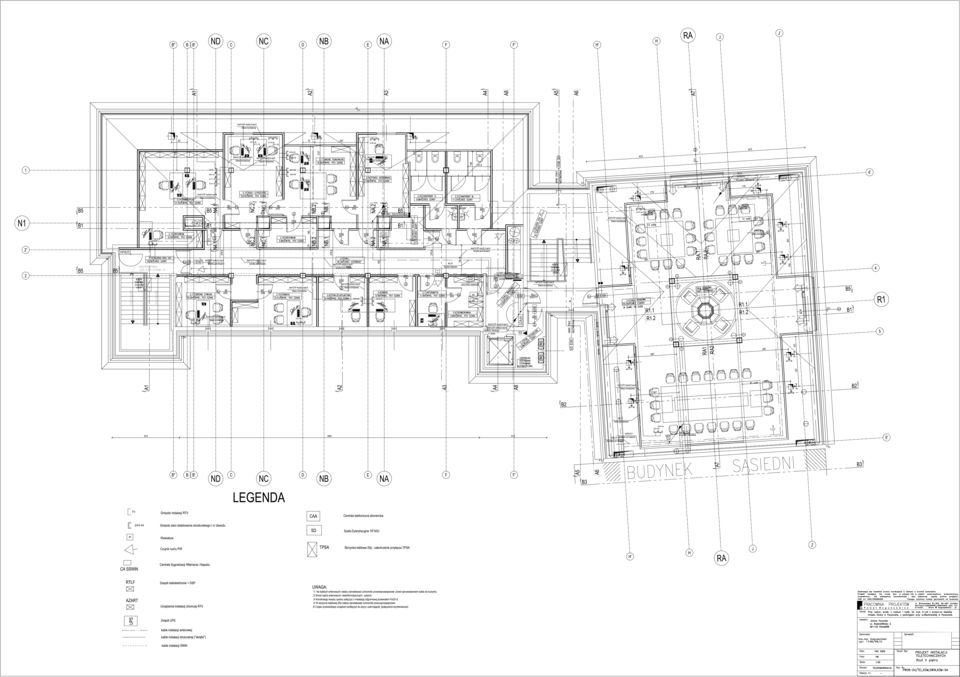

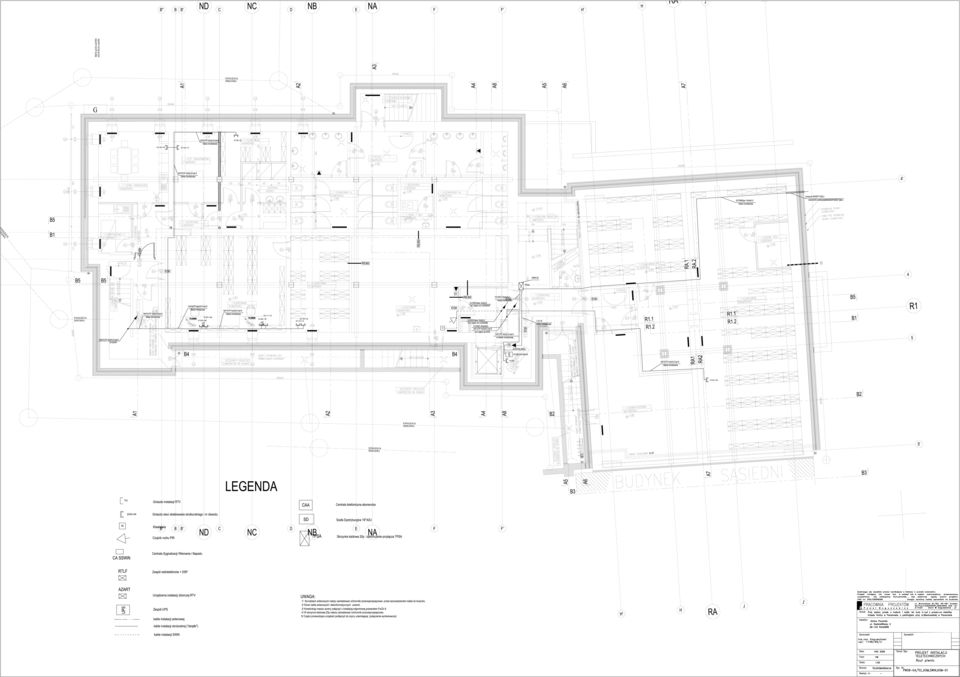

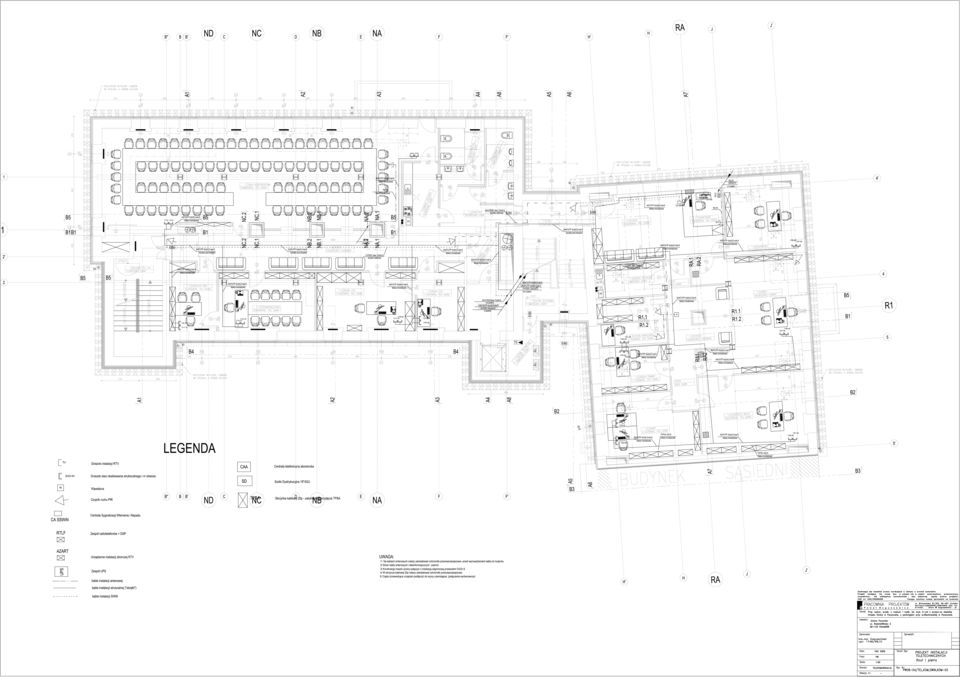

5 Miejsce montaŝu przedstawiono na rysunkach. System gniazd naleŝy wykonać w oparciu o oprzęt firmy CC Partners Telecom Sp z o.o. System 45x45: gniazda zasilania elektroenergetycznego z blokadą (DATA), gniazda systemu 45x45 podwójne RJK45 kat 6. Podczas prac montaŝowych naleŝy skoordynować realizację niniejszego projektu z projektem branŝy elektrycznej. PoniewaŜ długość przewodów od szafy dystrybucyjnej do najdalszego punktu sieci nie przekracza normatywnych 100m (łącznie z patchcordami) nie przewiduję montaŝu urządzeń aktywnych wna piętrach. Sieć okablowania strukturalnego wykonana jako centralna z jednym punktem dystrybucyjnym Instalacja telefoniczna W celu zapewnienia moŝliwości podłączenia do sieci telekomunikacyjnej TP S.A. naleŝy złoŝyć zapotrzebowanie na usługi zgodnie z WT TPSA. Dla umoŝliwienia wykonania przyłącza naleŝy wykonać montaŝ korytek kablowych na poziomie piwnic. W fundamencie od strony Rynku naleŝy wykonać przepust z rury RHDP 110/6,5. Przepust naleŝy uszczelnić uszczelniaczem T-DUX. W korytarzu piwnicy naleŝy zainstalować skrzynkę kablową 20 p wraz z łączówkami 20 p. Łączówki wyposaŝyć w ochronniki przeciwprzepięciowe. Ponadto do puszki naleŝy wykonać połączenie wyrównawcze przewodem LY16 mm 2. Od skrzynki naleŝy ułoŝyć kabel YnTKSY 20x2x0,5 do pomieszczenia serwerowni. Kabel układać w korytkach kablowych i/lub listwach montaŝowych. Kabel zakończyć na łączówkach liniowych centrali telefonicznej. Ponadto od centrali telefonicznej do szafy dystrybucyjnej naleŝy ułoŝyć 3 kable YnTKSY50x2x0,5 w szafie dystrybucyjnej gniazdami panelem 24xRJ-K45. Ponadto w pomieszczeniu naleŝy zainstalować centralkę telefoniczną abonencką typu SLICAN Centrala ta wyposaŝona jest w układ zasilania bateryjnego. Centralę zasilać z wydzielonego obwodu z tablicy TR2. RJ45. W sekretariacie (I Piętro) naleŝy zainstalować telefon systemowy CTS 102.L. Połączenie wykonać w oparciu o sieć okablowania strukturalnego Instalacja antenowa Anteny łączności radiotelefonicznej. Zgodnie z projektem branŝy architektonicznej w przygotowanym miejscu naleŝy zainstalować maszt antenowy rurowy ze stopniami włazowymi. Na maszcie tym projektuje się zainstalować anteny dookolne typu BSN 150 ( pałki ) z przeznaczeniem dla sieci radiotelefonicznej zarządzania kryzysowego oraz sterowania syrenami alarmowymi OSP. Na szczycie masztu naleŝy zamontować iglice odgromową. Konstrukcję masztu naleŝy podłączyć do instalacji odgromowej drutem Fe/ZN 8. Przed wprowadzenie kabli antenowych do budynku naleŝy na kablach zainstalować ochroniiki przeciwprzepięciowe typu BYWN (PROTEC). Ochronniki podłączyć do uziemienia budynku LY 16. Od masztu do sekretariatu naleŝy ułoŝyć dwa kable RG 213. Kable układać w listwach montaŝowych. Przed podłączeniem do urządzeń naleŝy zainstalować ochronniki przeciwprzepięciowe. W celu wykonania lokalnej szyny uziemiającej w pobliŝu urządzeń naleŝy zainstalować listwę DEHN Listwę tą podłączyć do przewodów PE w tablicy rozdzielczej. Anteny RTV. Na maszcie naleŝy zainstalować anteny telewizyjne ATV. W szafce rozdzielczej zainstalowanej w Sali Herbowej naleŝy zainstalować wzmacniacz WWK (TELMOR). Rozgałęźnik RM. Projektuje się wykonać trzy obwody gniazd antenowych: do sali

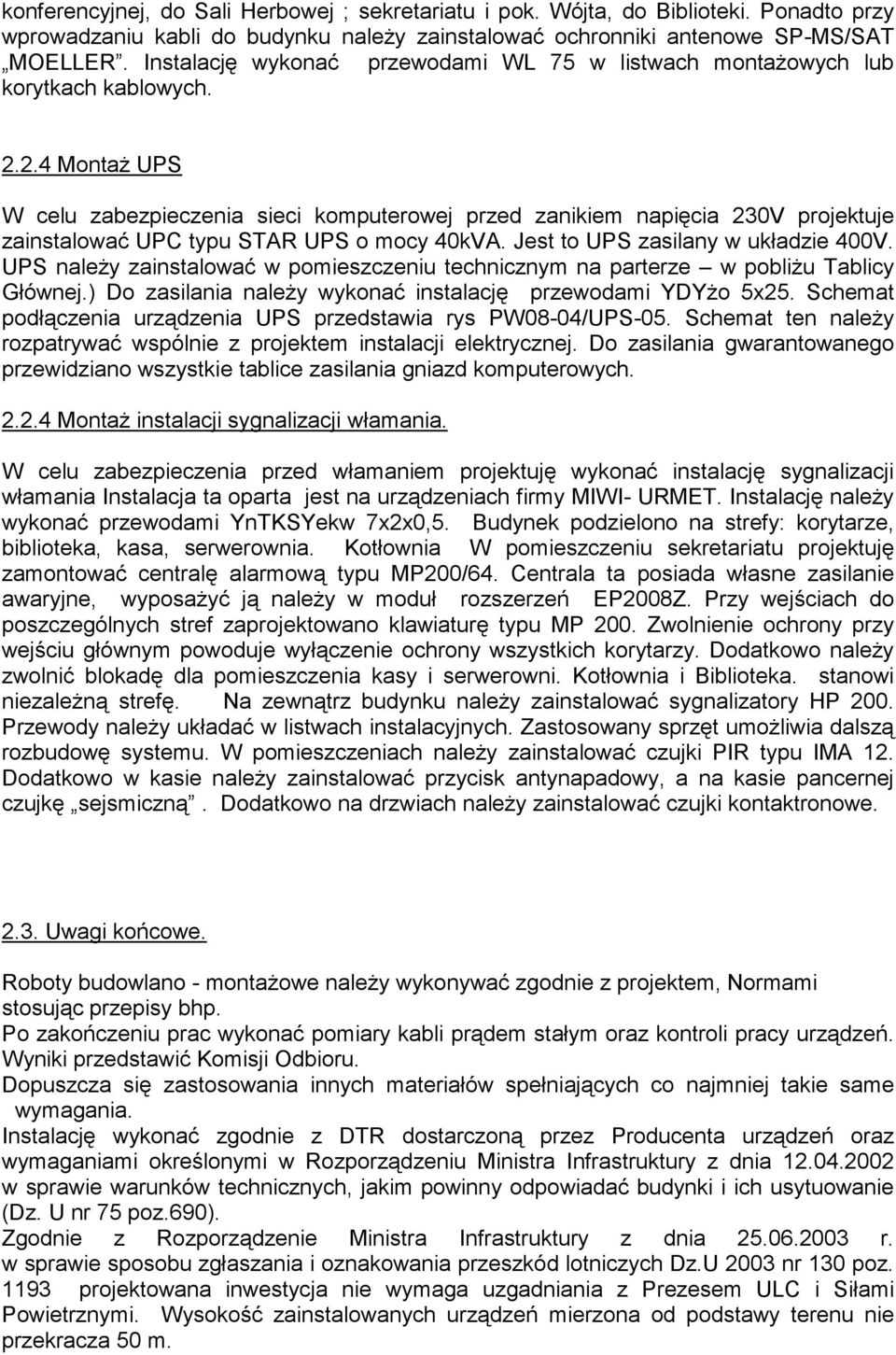

6 konferencyjnej, do Sali Herbowej ; sekretariatu i pok. Wójta, do Biblioteki. Ponadto przy wprowadzaniu kabli do budynku naleŝy zainstalować ochronniki antenowe SP-MS/SAT MOELLER. Instalację wykonać przewodami WL 75 w listwach montaŝowych lub korytkach kablowych MontaŜ UPS W celu zabezpieczenia sieci komputerowej przed zanikiem napięcia 230V projektuje zainstalować UPC typu STAR UPS o mocy 40kVA. Jest to UPS zasilany w układzie 400V. UPS naleŝy zainstalować w pomieszczeniu technicznym na parterze w pobliŝu Tablicy Głównej.) Do zasilania naleŝy wykonać instalację przewodami YDYŜo 5x25. Schemat podłączenia urządzenia UPS przedstawia rys PW08-04/UPS-05. Schemat ten naleŝy rozpatrywać wspólnie z projektem instalacji elektrycznej. Do zasilania gwarantowanego przewidziano wszystkie tablice zasilania gniazd komputerowych MontaŜ instalacji sygnalizacji włamania. W celu zabezpieczenia przed włamaniem projektuję wykonać instalację sygnalizacji włamania Instalacja ta oparta jest na urządzeniach firmy MIWI- URMET. Instalację naleŝy wykonać przewodami YnTKSYekw 7x2x0,5. Budynek podzielono na strefy: korytarze, biblioteka, kasa, serwerownia. Kotłownia W pomieszczeniu sekretariatu projektuję zamontować centralę alarmową typu MP200/64. Centrala ta posiada własne zasilanie awaryjne, wyposaŝyć ją naleŝy w moduł rozszerzeń EP2008Z. Przy wejściach do poszczególnych stref zaprojektowano klawiaturę typu MP 200. Zwolnienie ochrony przy wejściu głównym powoduje wyłączenie ochrony wszystkich korytarzy. Dodatkowo naleŝy zwolnić blokadę dla pomieszczenia kasy i serwerowni. Kotłownia i Biblioteka. stanowi niezaleŝną strefę. Na zewnątrz budynku naleŝy zainstalować sygnalizatory HP 200. Przewody naleŝy układać w listwach instalacyjnych. Zastosowany sprzęt umoŝliwia dalszą rozbudowę systemu. W pomieszczeniach naleŝy zainstalować czujki PIR typu IMA 12. Dodatkowo w kasie naleŝy zainstalować przycisk antynapadowy, a na kasie pancernej czujkę sejsmiczną. Dodatkowo na drzwiach naleŝy zainstalować czujki kontaktronowe Uwagi końcowe. Roboty budowlano - montaŝowe naleŝy wykonywać zgodnie z projektem, Normami stosując przepisy bhp. Po zakończeniu prac wykonać pomiary kabli prądem stałym oraz kontroli pracy urządzeń. Wyniki przedstawić Komisji Odbioru. Dopuszcza się zastosowania innych materiałów spełniających co najmniej takie same wymagania. Instalację wykonać zgodnie z DTR dostarczoną przez Producenta urządzeń oraz wymaganiami określonymi w Rozporządzeniu Ministra Infrastruktury z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U nr 75 poz.690). Zgodnie z Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie sposobu zgłaszania i oznakowania przeszkód lotniczych Dz.U 2003 nr 130 poz projektowana inwestycja nie wymaga uzgadniania z Prezesem ULC i Siłami Powietrznymi. Wysokość zainstalowanych urządzeń mierzona od podstawy terenu nie przekracza 50 m.

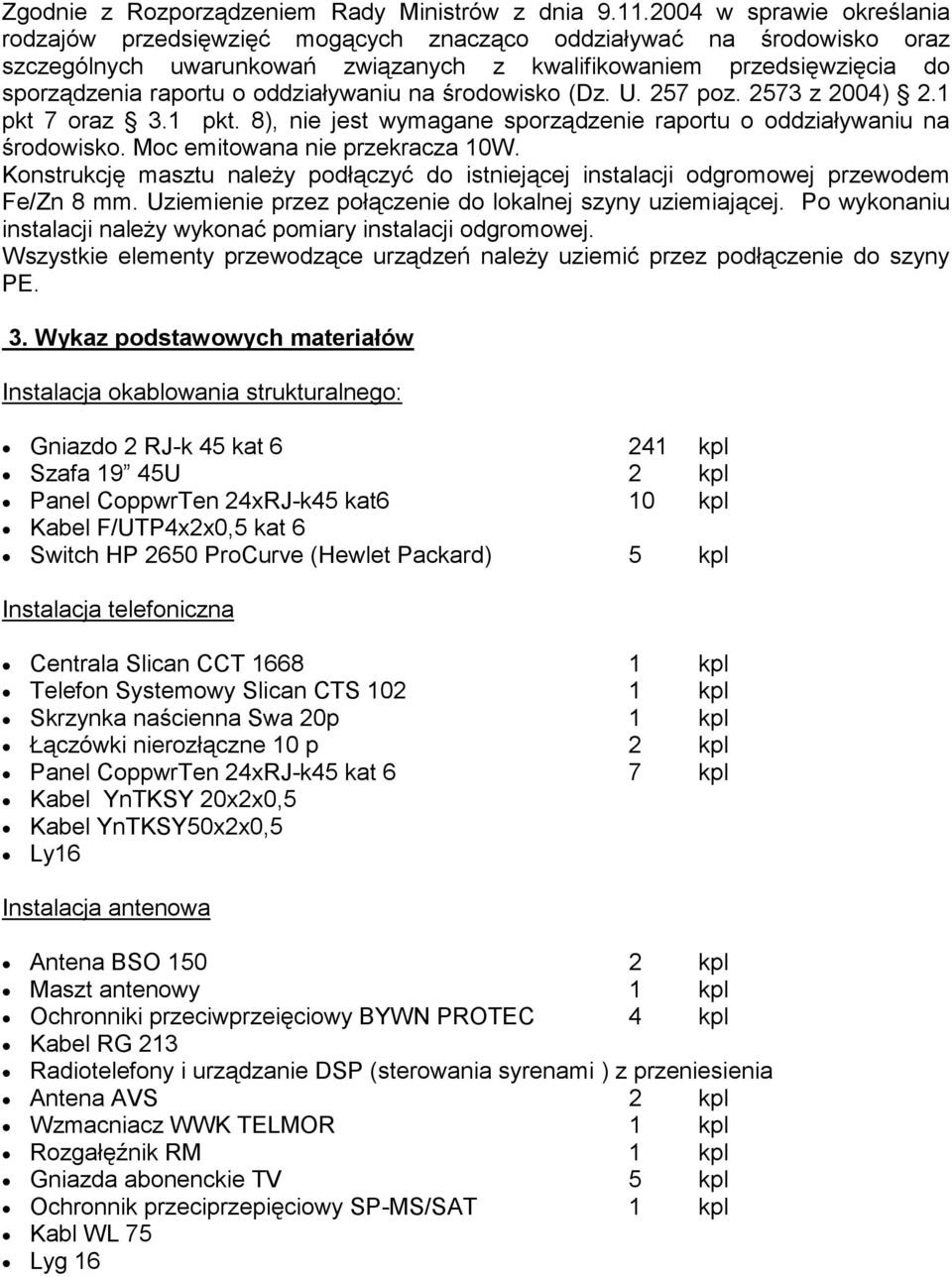

7 Zgodnie z Rozporządzeniem Rady Ministrów z dnia w sprawie określania rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczególnych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na środowisko (Dz. U. 257 poz z 2004) 2.1 pkt 7 oraz 3.1 pkt. 8), nie jest wymagane sporządzenie raportu o oddziaływaniu na środowisko. Moc emitowana nie przekracza 10W. Konstrukcję masztu naleŝy podłączyć do istniejącej instalacji odgromowej przewodem Fe/Zn 8 mm. Uziemienie przez połączenie do lokalnej szyny uziemiającej. Po wykonaniu instalacji naleŝy wykonać pomiary instalacji odgromowej. Wszystkie elementy przewodzące urządzeń naleŝy uziemić przez podłączenie do szyny PE. 3. Wykaz podstawowych materiałów Instalacja okablowania strukturalnego: Gniazdo 2 RJ-k 45 kat kpl Szafa 19 45U 2 kpl Panel CoppwrTen 24xRJ-k45 kat6 10 kpl Kabel F/UTP4x2x0,5 kat 6 Switch HP 2650 ProCurve (Hewlet Packard) 5 kpl Instalacja telefoniczna Centrala Slican CCT kpl Telefon Systemowy Slican CTS kpl Skrzynka naścienna Swa 20p 1 kpl Łączówki nierozłączne 10 p 2 kpl Panel CoppwrTen 24xRJ-k45 kat 6 7 kpl Kabel YnTKSY 20x2x0,5 Kabel YnTKSY50x2x0,5 Ly16 Instalacja antenowa Antena BSO kpl Maszt antenowy 1 kpl Ochronniki przeciwprzeięciowy BYWN PROTEC 4 kpl Kabel RG 213 Radiotelefony i urządzanie DSP (sterowania syrenami ) z przeniesienia Antena AVS 2 kpl Wzmacniacz WWK TELMOR 1 kpl Rozgałęźnik RM 1 kpl Gniazda abonenckie TV 5 kpl Ochronnik przeciprzepięciowy SP-MS/SAT 1 kpl Kabl WL 75 Lyg 16

8 Instalacja UPS UPS STARUPS ST kpl Tablica rozdzielcza 1 kpl YDYŜo 5x25 Instalacja SSW Centrala MP200/64 MiwiUrmet 1 kpl Klawiatura MP kpl Sygnalizatory HP kpl Czujka IMA kpl Kabel YnTKSY 7x2x 0,5
