PILARKA BP Instrukcja obsługi PRZED UŻYCIEM NARZĘDZIA, NALEŻY DOKŁADNIE ZAPOZNAĆ SIĘ Z INSTRUKCJĄ.

Transkrypt

1 PILARKA BP-5165 Instrukcja obsługi PRZED UŻYCIEM NARZĘDZIA, NALEŻY DOKŁADNIE ZAPOZNAĆ SIĘ Z INSTRUKCJĄ.

2 GWARANCJA I SERWIS 2 Spis treści I. GWARANCJA I SERWIS... 2 II. ZASADY BEZPIECZEŃSTWA... 4 III. ZASADY BEZPIECZEŃSTWA ZWIĄZANE Z UŻYCIEM PIŁY... 6 IV. DANE TECHNICZNE... 8 V. OPIS NARZĘDZIA... 9 VI. MONTAŻ... 9 VII. OBSŁUGA VIII. KONSERWACJA IX. OCHRONA ŚRODOWISKA X. DEKLARACJA ZGODNOŚCI Dziękujemy za wybranie naszego produktu. Przed użyciem należy dokładne zapoznać się z instrukcją związaną z obsługą narzędzia i bezpieczeństwem pracy. Zatrzymaj instrukcję do późniejszego wglądu. Instrukcja została przetłumaczona z fabrycznej wersji instrukcji dostarczonej przez producenta w języku angielskim. Dołączono : a. Deklaracje zgodności producenta BASS S.C Urządzenie oznaczone znakiem towarowym BASS POLSKA Urządzenie oznaczone znakiem handlowym BP-5165 I. GWARANCJA I SERWIS Punk Serwisowy Producenta BASS S.C. Al. Krakowska 60 Mroków Kontakt : serwis@bass.pl Prosimy o wypełnienie zgłoszenia reklamacyjnego na stronie Regulamin gwarancji Gwarant gwarantuje Nabywcy poprawne działanie towaru, pod warunkiem użytkowania go zgodnie z przeznaczeniem oraz zasadami określonymi w instrukcji obsługi doręczonej Nabywcy wraz z tym towarem.

3 GWARANCJA I SERWIS 3 Okres gwarancji wynosi 12 miesięcy od daty sprzedaży. Wady ujawnione w tym terminie będą usuwane bezpłatnie Gwarant odpowiada przed Nabywcą wyłącznie za wady fizyczne powstałe z przyczyn tkwiących w sprzedanym produkcie. Gwarancją nie są objęte wady powstałe z innych przyczyn, a szczególnie w wyniku: nieprawidłowego użytkowania lub zastosowania, nieprawidłowego doboru produktu do warunków istniejących w miejscu montażu, nieprawidłowego montażu, konserwacji, magazynowania i transportu produktu, uszkodzeń mechanicznych, chemicznych, termicznych lub celowego uszkodzenia produktu i wywołanie nim wady, uszkodzeń produktu powstałych w wyniku stosowania nieoryginalnych lub niezgodnych z zaleceniami producenta materiałów, uszkodzeń wynikłych ze zdarzeń losowych, czynników noszących znamiona siły wyższej (pożar, powódź, wyładowania atmosferyczne itp.), wadliwego działania urządzeń mających wpływ na działanie produktu. Gwarancja nie obejmuje części podlegających normalnemu zużyciu oraz części i materiałów eksploatacyjnych, jak: filtry, żarówki, bezpieczniki, baterie, łożyska, smary, oleje, czynniki chłodnicze itp.). Gwarancja nie obejmuje produktu, którego na podstawie przedłożonych dokumentów i cech znamionowych produktu nie można zidentyfikować jako produktu zakupionego u Gwaranta. Ponadto Nabywca traci uprawnienia z tytułu gwarancji na produkty w przypadku stwierdzenia: jakiejkolwiek modyfikacji produktu, ingerencji osób nieuprawnionych, jakichkolwiek prób napraw dokonywanych przez osoby nieuprawnione, nieprzestrzegania obowiązków dokonywania okresowych przeglądów jeśli są one wymagane. Podstawą przyjęcia reklamacji do rozpatrzenia jest spełnienia łącznie następujących warunków: Zgłoszenia reklamacji przez Nabywcę poprzez formularz reklamacyjny na stronie Okazanie kopii faktury lub paragonu zakupu reklamowanego produktu. Dostarczenia osobistego lub za pośrednictwem przewoźnika (spedytora) reklamowanego produktu do siedziby Gwaranta

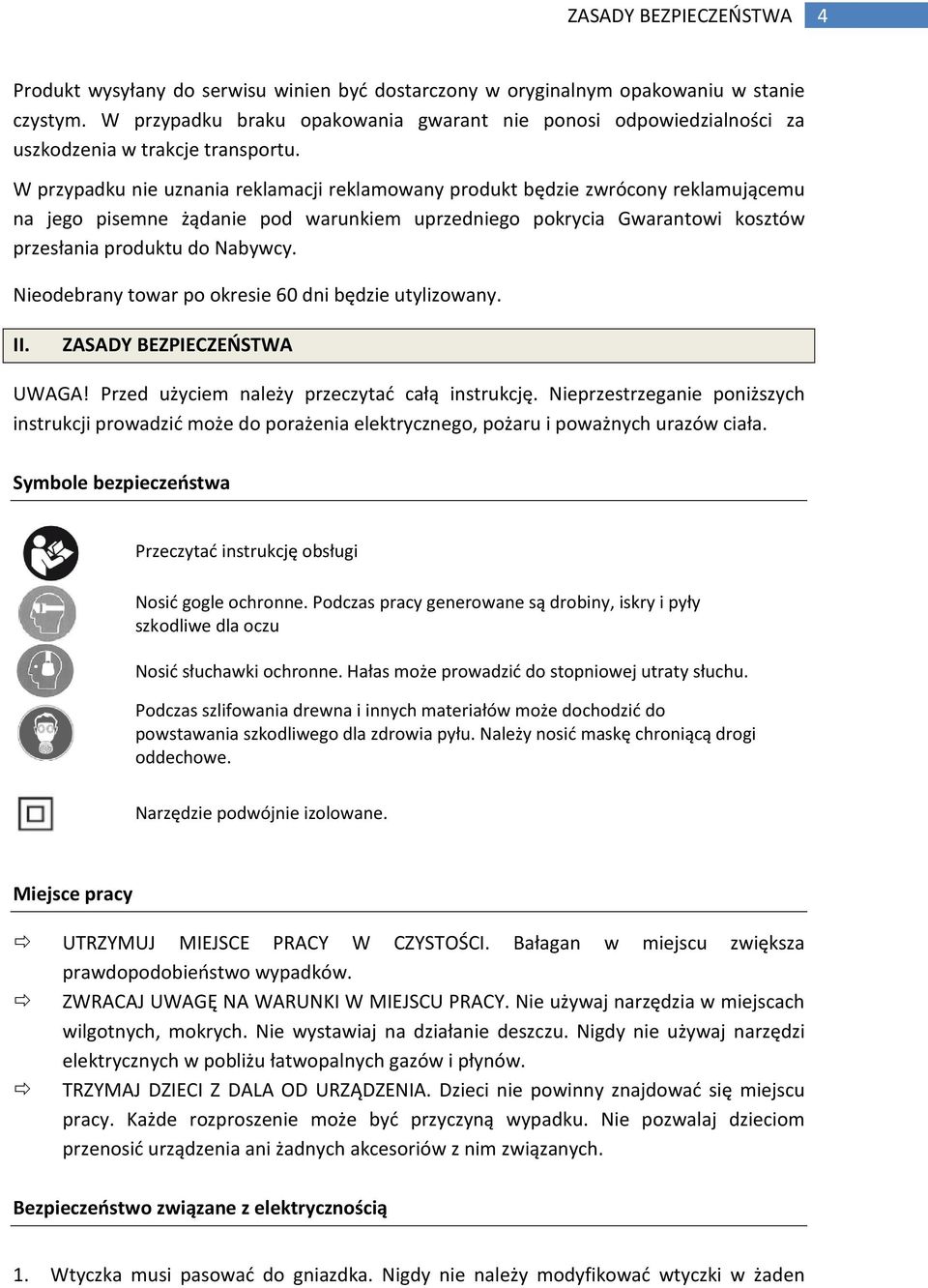

4 ZASADY BEZPIECZEŃSTWA 4 Produkt wysyłany do serwisu winien być dostarczony w oryginalnym opakowaniu w stanie czystym. W przypadku braku opakowania gwarant nie ponosi odpowiedzialności za uszkodzenia w trakcje transportu. W przypadku nie uznania reklamacji reklamowany produkt będzie zwrócony reklamującemu na jego pisemne żądanie pod warunkiem uprzedniego pokrycia Gwarantowi kosztów przesłania produktu do Nabywcy. Nieodebrany towar po okresie 60 dni będzie utylizowany. II. ZASADY BEZPIECZEŃSTWA UWAGA! Przed użyciem należy przeczytać całą instrukcję. Nieprzestrzeganie poniższych instrukcji prowadzić może do porażenia elektrycznego, pożaru i poważnych urazów ciała. Symbole bezpieczeństwa Przeczytać instrukcję obsługi Nosić gogle ochronne. Podczas pracy generowane są drobiny, iskry i pyły szkodliwe dla oczu Nosić słuchawki ochronne. Hałas może prowadzić do stopniowej utraty słuchu. Podczas szlifowania drewna i innych materiałów może dochodzić do powstawania szkodliwego dla zdrowia pyłu. Należy nosić maskę chroniącą drogi oddechowe. Narzędzie podwójnie izolowane. Miejsce pracy UTRZYMUJ MIEJSCE PRACY W CZYSTOŚCI. Bałagan w miejscu zwiększa prawdopodobieństwo wypadków. ZWRACAJ UWAGĘ NA WARUNKI W MIEJSCU PRACY. Nie używaj narzędzia w miejscach wilgotnych, mokrych. Nie wystawiaj na działanie deszczu. Nigdy nie używaj narzędzi elektrycznych w pobliżu łatwopalnych gazów i płynów. TRZYMAJ DZIECI Z DALA OD URZĄDZENIA. Dzieci nie powinny znajdować się miejscu pracy. Każde rozproszenie może być przyczyną wypadku. Nie pozwalaj dzieciom przenosić urządzenia ani żadnych akcesoriów z nim związanych. Bezpieczeństwo związane z elektrycznością 1. Wtyczka musi pasować do gniazdka. Nigdy nie należy modyfikować wtyczki w żaden

5 ZASADY BEZPIECZEŃSTWA 5 sposób. Nie należy używać przejściówek z uziemionym narzędziem. Niemodyfikowana wtyczka kompatybilna z gniazdkiem zmniejsza ryzyko porażenia elektrycznego. 2. Należy unikać kontaktu części ciała z uziemionymi powierzchniami takimi jak rury, wentylatory i chłodziarki. Ryzyko porażenia elektrycznego zwiększa się gdy ciało użytkownika stanowi uziemienie. 3. Nie należy wystawiać narzędzia na deszcz oraz wilgoć. Woda dostająca się do wnętrza narzędzia zwiększa ryzyko porażenia elektrycznego. 4. Nie należy przeciążać kabla sieciowego. Nie należy używać kabla do przenoszenia i przeciągania narzędzia. Nie należy ciągnąć za kabel w celu odłączenia wtyczki z kontaktu. Kabel sieciowy należy trzymać z dala od ciepła, oleju, ostrych krawędzi i ruchomych części. Uszkodzony lub przetarty kabel sieciowy zwiększa ryzyko porażenia elektrycznego. 5. Podczas użytkowania urządzania na dworze należy używać przedłużacza przeznaczonego do użytku zewnętrznego. Narzędzie należy używać jedynie, gdy układ zasilający wyposażony jest w bezpiecznik. Bezpieczeństwo użytkownika 1. Podczas pracy z narzędziem należy zachować szczególną ostrożność oraz zdrowy rozsądek. Nie wolno obsługiwać narzędzia będąc pod wpływem alkoholu, narkotyków oraz leków na receptę. Czytaj ulotki leków, których zażywasz aby sprawdzić, czy wpływają one na Twoją ocenę sytuacji oraz refleks. Jeśli masz jakiekolwiek wątpliwości nie obsługuj narzędzia. 2. Należy używać odpowiednich akcesoriów ochronnych. Podczas pracy z narzędziem należy nosić okulary ochronne, maskę przeciwpyłową, antypoślizgowe buty, kask oraz ochronę uszu zawsze gdy wymaga tego sytuacja. Zmniejszy to ryzyko wypadków. 3. Należy unikać przypadkowego uruchomiania się narzędzia. Przed podłączeniem do prądu należy upewnić się, że włącznik jest w pozycji OFF. Podczas przenoszenia narzędzia nie należy trzymać go za włącznik ponieważ zwiększa to ryzyko wypadków. 4. Należy usunąć wszelkie klucze regulacyjne przed uruchomieniem narzędzia. Klucz przymocowany do obrotowych części narzędzia może być przyczyną urazów ciała. 5. Nie należy sięgać ponad urządzeniem. Podczas pracy należy zachować stabilną pozycję i równowagę. Pozwala to na zachowanie lepszej kontroli nad urządzeniem w razie wystąpienia nieprzewidzianych sytuacji. 6. UBIERAJ SIĘ ODPOWIEDNIO. Nie noś luźnych ubrań ani biżuterii ponieważ mogą one zostać wkręcone w ruchome części narzędzia. Zaleca się, aby do pracy z narzędziem zakładać obuwie z podeszwą antypoślizgową. Długie włosy należy odpowiednio zabezpieczyć. Zawsze noś odpowiednie ubranie ochronne. 7. Należy używać mocowania obrabianego przedmiotu. Jest to bezpieczniejsze niż używanie ręki to podtrzymywania ponieważ pozwala na użycie obu rąk do obsługi urządzenia. Bezpieczeństwo związane z użyciem i konserwacją 1. Nie należy przeciążać narzędzia. Urządzenie będzie pracowało lepiej i bezpieczniej przy obciążeniach do których zostało przystosowane. Nie próbuj używać niekompatybilnych akcesoriów w celu zwiększenia wydajności narzędzia. 2. Nie należy używać narzędzia, które ma uszkodzony włącznik. Narzędzie, które nie może

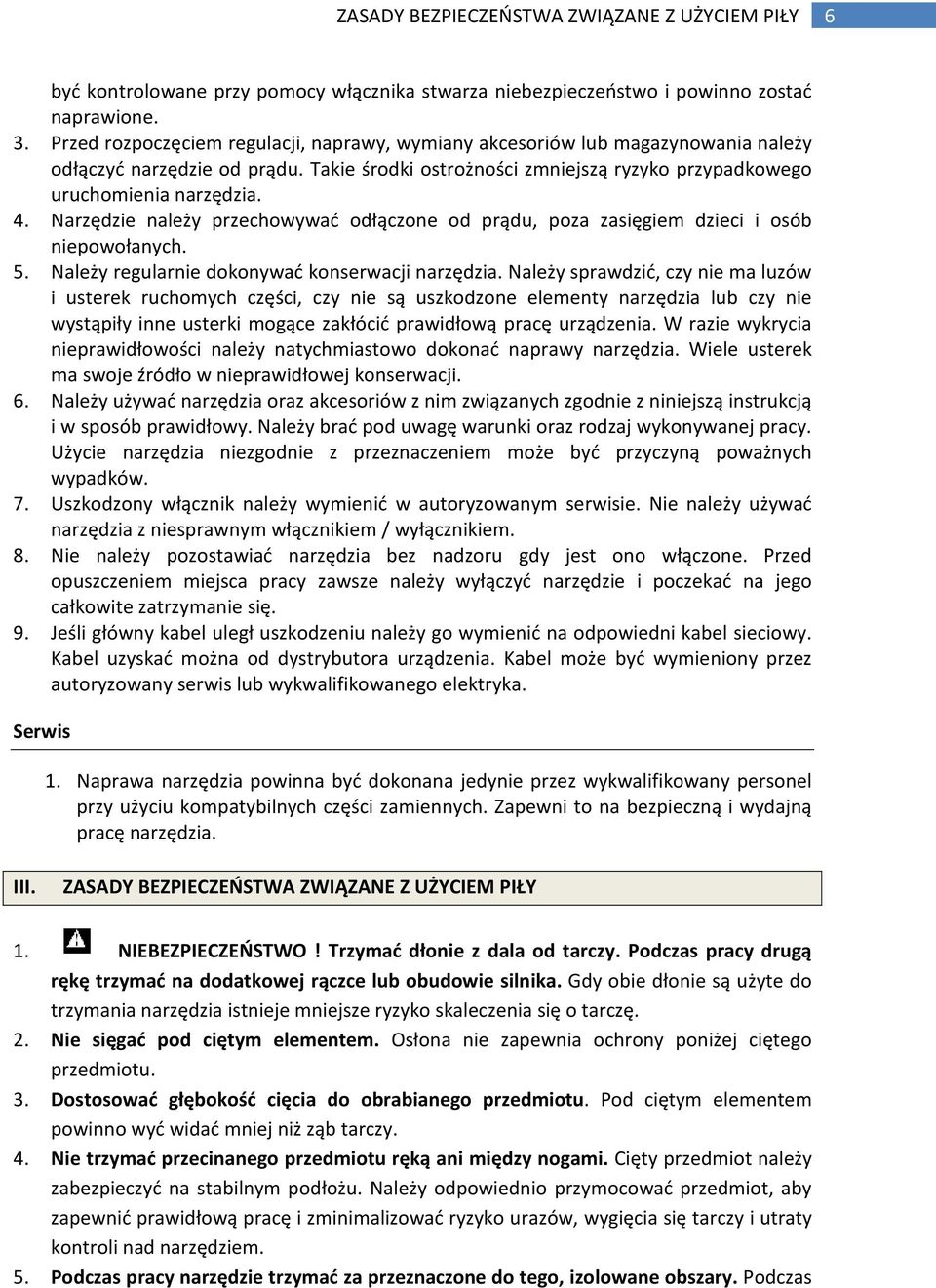

6 ZASADY BEZPIECZEŃSTWA ZWIĄZANE Z UŻYCIEM PIŁY 6 być kontrolowane przy pomocy włącznika stwarza niebezpieczeństwo i powinno zostać naprawione. 3. Przed rozpoczęciem regulacji, naprawy, wymiany akcesoriów lub magazynowania należy odłączyć narzędzie od prądu. Takie środki ostrożności zmniejszą ryzyko przypadkowego uruchomienia narzędzia. 4. Narzędzie należy przechowywać odłączone od prądu, poza zasięgiem dzieci i osób niepowołanych. 5. Należy regularnie dokonywać konserwacji narzędzia. Należy sprawdzić, czy nie ma luzów i usterek ruchomych części, czy nie są uszkodzone elementy narzędzia lub czy nie wystąpiły inne usterki mogące zakłócić prawidłową pracę urządzenia. W razie wykrycia nieprawidłowości należy natychmiastowo dokonać naprawy narzędzia. Wiele usterek ma swoje źródło w nieprawidłowej konserwacji. 6. Należy używać narzędzia oraz akcesoriów z nim związanych zgodnie z niniejszą instrukcją i w sposób prawidłowy. Należy brać pod uwagę warunki oraz rodzaj wykonywanej pracy. Użycie narzędzia niezgodnie z przeznaczeniem może być przyczyną poważnych wypadków. 7. Uszkodzony włącznik należy wymienić w autoryzowanym serwisie. Nie należy używać narzędzia z niesprawnym włącznikiem / wyłącznikiem. 8. Nie należy pozostawiać narzędzia bez nadzoru gdy jest ono włączone. Przed opuszczeniem miejsca pracy zawsze należy wyłączyć narzędzie i poczekać na jego całkowite zatrzymanie się. 9. Jeśli główny kabel uległ uszkodzeniu należy go wymienić na odpowiedni kabel sieciowy. Kabel uzyskać można od dystrybutora urządzenia. Kabel może być wymieniony przez autoryzowany serwis lub wykwalifikowanego elektryka. Serwis 1. Naprawa narzędzia powinna być dokonana jedynie przez wykwalifikowany personel przy użyciu kompatybilnych części zamiennych. Zapewni to na bezpieczną i wydajną pracę narzędzia. III. ZASADY BEZPIECZEŃSTWA ZWIĄZANE Z UŻYCIEM PIŁY 1. NIEBEZPIECZEŃSTWO! Trzymać dłonie z dala od tarczy. Podczas pracy drugą rękę trzymać na dodatkowej rączce lub obudowie silnika. Gdy obie dłonie są użyte do trzymania narzędzia istnieje mniejsze ryzyko skaleczenia się o tarczę. 2. Nie sięgać pod ciętym elementem. Osłona nie zapewnia ochrony poniżej ciętego przedmiotu. 3. Dostosować głębokość cięcia do obrabianego przedmiotu. Pod ciętym elementem powinno wyć widać mniej niż ząb tarczy. 4. Nie trzymać przecinanego przedmiotu ręką ani między nogami. Cięty przedmiot należy zabezpieczyć na stabilnym podłożu. Należy odpowiednio przymocować przedmiot, aby zapewnić prawidłową pracę i zminimalizować ryzyko urazów, wygięcia się tarczy i utraty kontroli nad narzędziem. 5. Podczas pracy narzędzie trzymać za przeznaczone do tego, izolowane obszary. Podczas

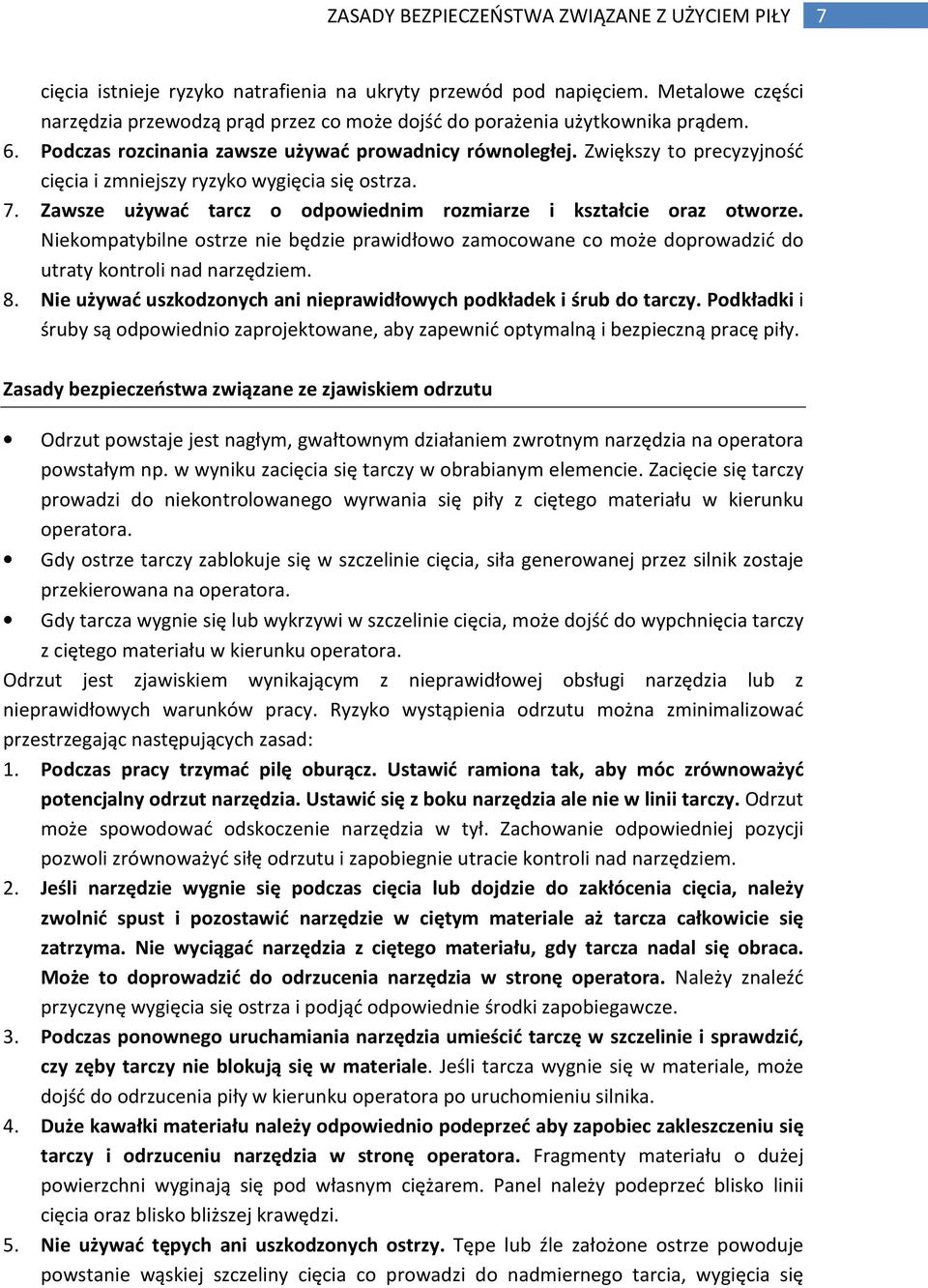

7 ZASADY BEZPIECZEŃSTWA ZWIĄZANE Z UŻYCIEM PIŁY 7 cięcia istnieje ryzyko natrafienia na ukryty przewód pod napięciem. Metalowe części narzędzia przewodzą prąd przez co może dojść do porażenia użytkownika prądem. 6. Podczas rozcinania zawsze używać prowadnicy równoległej. Zwiększy to precyzyjność cięcia i zmniejszy ryzyko wygięcia się ostrza. 7. Zawsze używać tarcz o odpowiednim rozmiarze i kształcie oraz otworze. Niekompatybilne ostrze nie będzie prawidłowo zamocowane co może doprowadzić do utraty kontroli nad narzędziem. 8. Nie używać uszkodzonych ani nieprawidłowych podkładek i śrub do tarczy. Podkładki i śruby są odpowiednio zaprojektowane, aby zapewnić optymalną i bezpieczną pracę piły. Zasady bezpieczeństwa związane ze zjawiskiem odrzutu Odrzut powstaje jest nagłym, gwałtownym działaniem zwrotnym narzędzia na operatora powstałym np. w wyniku zacięcia się tarczy w obrabianym elemencie. Zacięcie się tarczy prowadzi do niekontrolowanego wyrwania się piły z ciętego materiału w kierunku operatora. Gdy ostrze tarczy zablokuje się w szczelinie cięcia, siła generowanej przez silnik zostaje przekierowana na operatora. Gdy tarcza wygnie się lub wykrzywi w szczelinie cięcia, może dojść do wypchnięcia tarczy z ciętego materiału w kierunku operatora. Odrzut jest zjawiskiem wynikającym z nieprawidłowej obsługi narzędzia lub z nieprawidłowych warunków pracy. Ryzyko wystąpienia odrzutu można zminimalizować przestrzegając następujących zasad: 1. Podczas pracy trzymać pilę oburącz. Ustawić ramiona tak, aby móc zrównoważyć potencjalny odrzut narzędzia. Ustawić się z boku narzędzia ale nie w linii tarczy. Odrzut może spowodować odskoczenie narzędzia w tył. Zachowanie odpowiedniej pozycji pozwoli zrównoważyć siłę odrzutu i zapobiegnie utracie kontroli nad narzędziem. 2. Jeśli narzędzie wygnie się podczas cięcia lub dojdzie do zakłócenia cięcia, należy zwolnić spust i pozostawić narzędzie w ciętym materiale aż tarcza całkowicie się zatrzyma. Nie wyciągać narzędzia z ciętego materiału, gdy tarcza nadal się obraca. Może to doprowadzić do odrzucenia narzędzia w stronę operatora. Należy znaleźć przyczynę wygięcia się ostrza i podjąć odpowiednie środki zapobiegawcze. 3. Podczas ponownego uruchamiania narzędzia umieścić tarczę w szczelinie i sprawdzić, czy zęby tarczy nie blokują się w materiale. Jeśli tarcza wygnie się w materiale, może dojść do odrzucenia piły w kierunku operatora po uruchomieniu silnika. 4. Duże kawałki materiału należy odpowiednio podeprzeć aby zapobiec zakleszczeniu się tarczy i odrzuceniu narzędzia w stronę operatora. Fragmenty materiału o dużej powierzchni wyginają się pod własnym ciężarem. Panel należy podeprzeć blisko linii cięcia oraz blisko bliższej krawędzi. 5. Nie używać tępych ani uszkodzonych ostrzy. Tępe lub źle założone ostrze powoduje powstanie wąskiej szczeliny cięcia co prowadzi do nadmiernego tarcia, wygięcia się

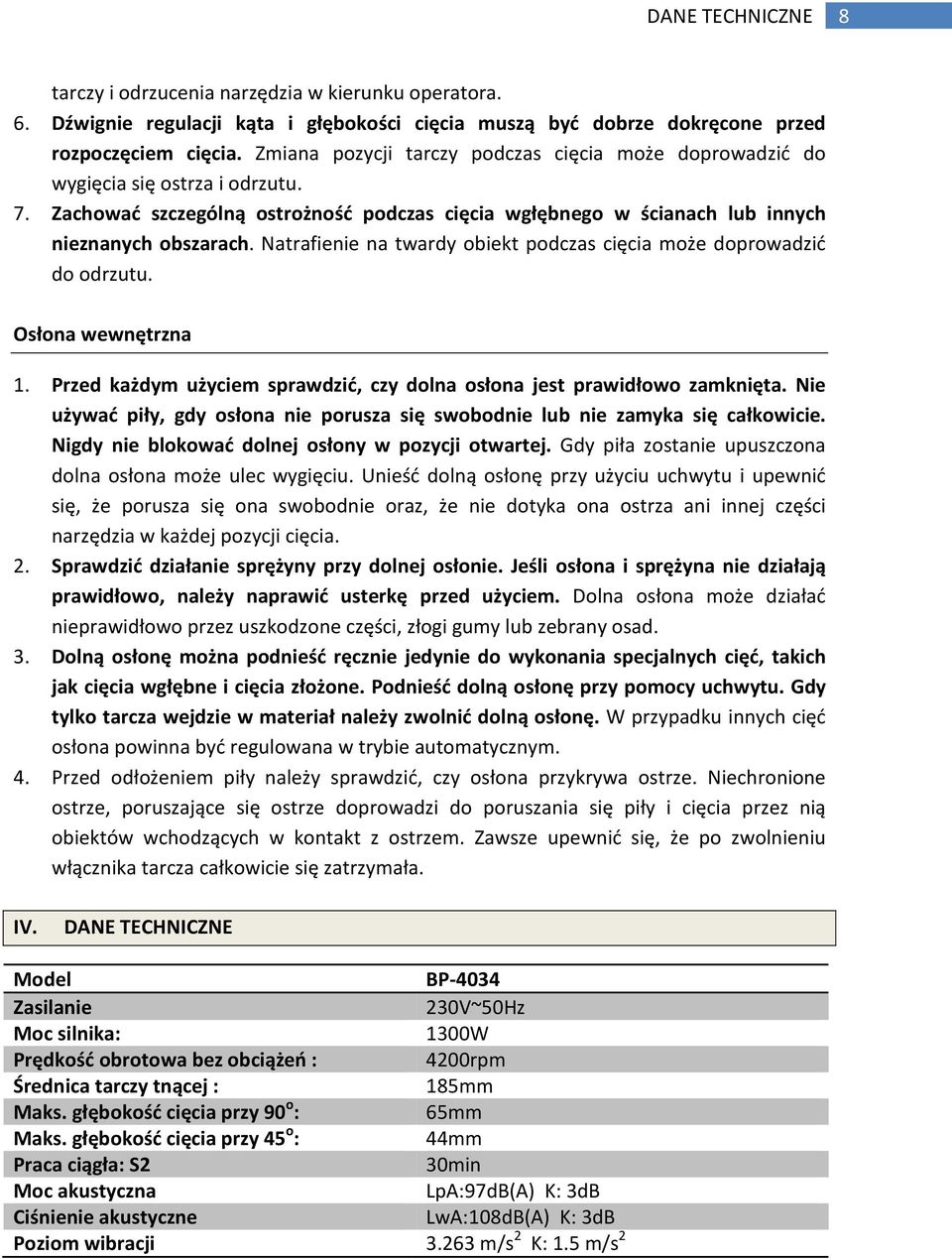

8 DANE TECHNICZNE 8 tarczy i odrzucenia narzędzia w kierunku operatora. 6. Dźwignie regulacji kąta i głębokości cięcia muszą być dobrze dokręcone przed rozpoczęciem cięcia. Zmiana pozycji tarczy podczas cięcia może doprowadzić do wygięcia się ostrza i odrzutu. 7. Zachować szczególną ostrożność podczas cięcia wgłębnego w ścianach lub innych nieznanych obszarach. Natrafienie na twardy obiekt podczas cięcia może doprowadzić do odrzutu. Osłona wewnętrzna 1. Przed każdym użyciem sprawdzić, czy dolna osłona jest prawidłowo zamknięta. Nie używać piły, gdy osłona nie porusza się swobodnie lub nie zamyka się całkowicie. Nigdy nie blokować dolnej osłony w pozycji otwartej. Gdy piła zostanie upuszczona dolna osłona może ulec wygięciu. Unieść dolną osłonę przy użyciu uchwytu i upewnić się, że porusza się ona swobodnie oraz, że nie dotyka ona ostrza ani innej części narzędzia w każdej pozycji cięcia. 2. Sprawdzić działanie sprężyny przy dolnej osłonie. Jeśli osłona i sprężyna nie działają prawidłowo, należy naprawić usterkę przed użyciem. Dolna osłona może działać nieprawidłowo przez uszkodzone części, złogi gumy lub zebrany osad. 3. Dolną osłonę można podnieść ręcznie jedynie do wykonania specjalnych cięć, takich jak cięcia wgłębne i cięcia złożone. Podnieść dolną osłonę przy pomocy uchwytu. Gdy tylko tarcza wejdzie w materiał należy zwolnić dolną osłonę. W przypadku innych cięć osłona powinna być regulowana w trybie automatycznym. 4. Przed odłożeniem piły należy sprawdzić, czy osłona przykrywa ostrze. Niechronione ostrze, poruszające się ostrze doprowadzi do poruszania się piły i cięcia przez nią obiektów wchodzących w kontakt z ostrzem. Zawsze upewnić się, że po zwolnieniu włącznika tarcza całkowicie się zatrzymała. IV. DANE TECHNICZNE Model BP-4034 Zasilanie 230V~50Hz Moc silnika: 1300W Prędkość obrotowa bez obciążeń : 4200rpm Średnica tarczy tnącej : 185mm Maks. głębokość cięcia przy 90 o : 65mm Maks. głębokość cięcia przy 45 o : 44mm Praca ciągła: S2 30min Moc akustyczna LpA:97dB(A) K: 3dB Ciśnienie akustyczne LwA:108dB(A) K: 3dB Poziom wibracji m/s 2 K: 1.5 m/s 2

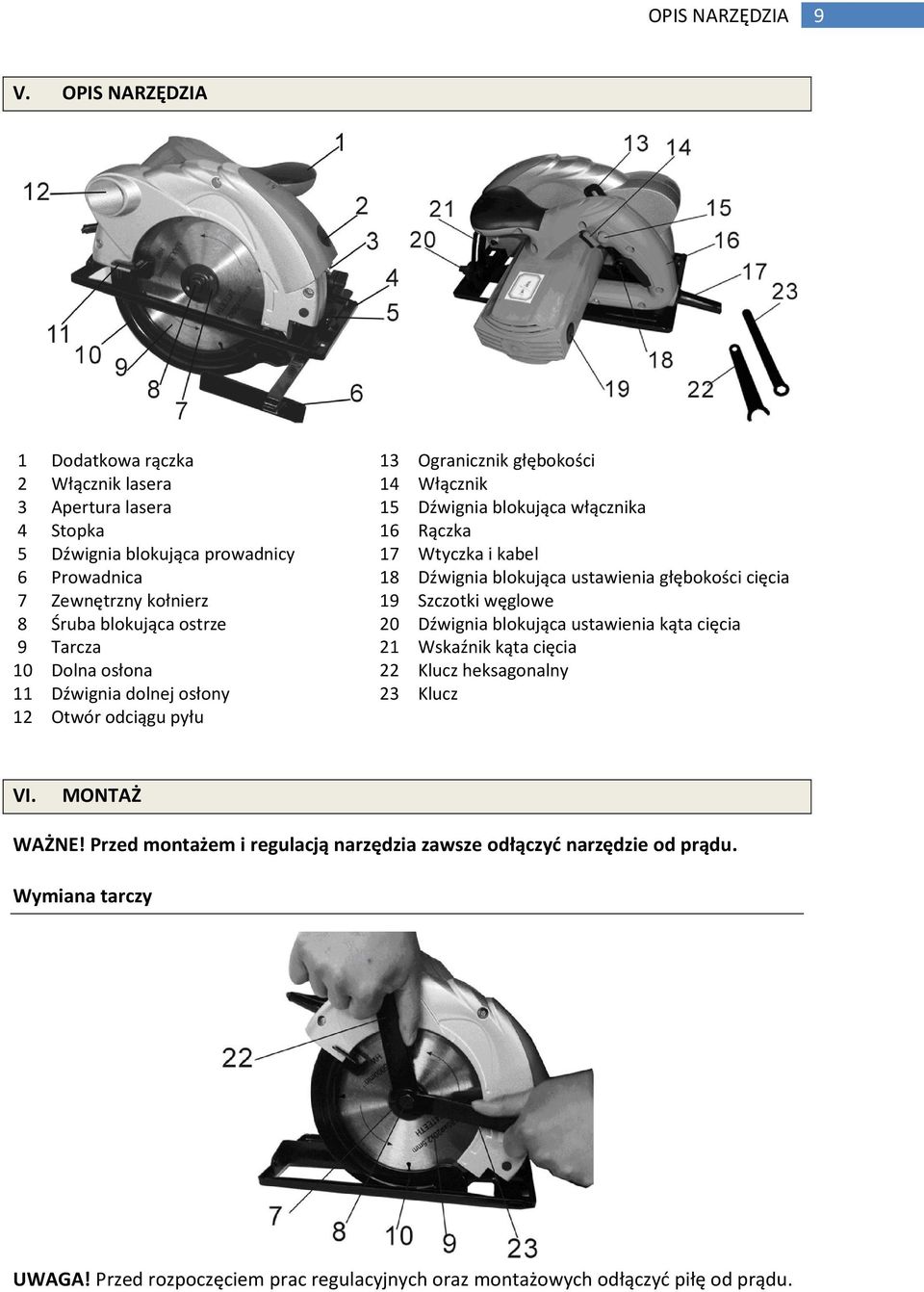

9 OPIS NARZĘDZIA 9 V. OPIS NARZĘDZIA 1 Dodatkowa rączka 13 Ogranicznik głębokości 2 Włącznik lasera 14 Włącznik 3 Apertura lasera 15 Dźwignia blokująca włącznika 4 Stopka 16 Rączka 5 Dźwignia blokująca prowadnicy 17 Wtyczka i kabel 6 Prowadnica 18 Dźwignia blokująca ustawienia głębokości cięcia 7 Zewnętrzny kołnierz 19 Szczotki węglowe 8 Śruba blokująca ostrze 20 Dźwignia blokująca ustawienia kąta cięcia 9 Tarcza 21 Wskaźnik kąta cięcia 10 Dolna osłona 22 Klucz heksagonalny 11 Dźwignia dolnej osłony 23 Klucz 12 Otwór odciągu pyłu VI. MONTAŻ WAŻNE! Przed montażem i regulacją narzędzia zawsze odłączyć narzędzie od prądu. Wymiana tarczy UWAGA! Przed rozpoczęciem prac regulacyjnych oraz montażowych odłączyć piłę od prądu.

10 MONTAŻ 10 Nie montować do piły tarcz ściernych. 1. Zaleca się opuszczenie stopki w dół ponieważ praca z na najmniejszej głębokości cięcia jest najprostsza. 2. Umieścić klucz (22) na w otworze zewnętrznego kołnierza (7). 3. Trzymać klucz w miejscu jednocześnie odkręcając śrubę mocującą tarczy (8) przy użyciu klucza heksagonalnego. 4. Po odkręceniu śruby mocującej tarczę (8) i zewnętrznego kołnierza (7), popchnąć dolną osłonę (10) do tyłu i ostrożnie zdjąć tarczę. 5. W celu zamocowania nowej tarczy należy wykonać powyższe czynności w kolejności odwrotnej. Upewnić się, że wszystkie powierzchnie montażowe będące w kontakcie z tarczą są czyste. Regulacja głębokości 1. Poluzować dźwignię blokującą regulacji głębokości (18). 2. Oprzeć płytkę podstawy o krawędź ciętego przedmiotu i podnieść korpus piły aż ostrze tarczy znajdzie się na prawidłowej głębokości wskazanej przez wskaźnik głębokości (wyrównać z linią na skali). 3. Dokręcić dźwignię regulacji głębokości. Regulacja kąta cięcia 1. Poluzować dźwignię blokującą regulacji kąta cięcia (20).

11 MONTAŻ Wyregulować położenie stopki do pożądanego kąta nachylenia 0 o -45 o. 3. Dokręcić dźwignię blokującą kąta nachylenia. Włączanie / wyłączanie Przed włączeniem piły upewnić się, że tarcza jest prawidłowo zamocowana, kręci się łatwością oraz, ze śruba mocująca tarczę jest dobrze dokręcona. 1. Podłączyć wtyczkę do kontaktu. 2. W celu włączenia piły, wcisnąć przycisk blokujący włącznika (15) i pociągnąć za spust włącznika (14). 3. Po zwolnieniu włącznika piła się wyłączy. Regulacja cięcia równoległego 1. Poluzować dźwignię blokującą prowadnicy równoległej (5). 2. Przesunąć prowadnicę (6) przez otwór w stopce w odpowiednią pozycją, wyznaczającą pożądaną szerokość cięcia. 3. Dokręcić śrubę blokującą, aby zablokować prowadnicę w pozycji. 4. Podczas cięcia upewnić się, że prowadnica opiera się o drewno. Zapewni to równe cięcie równoległe. Linie laserowe OSTRZEŻENIE! Nie patrzeć się bezpośrednio na światło lasera. Nie celować światła lasera w kierunku ludzi. Światło lasera generuje linie, które pomagają w uzyskaniu równego cięcia.

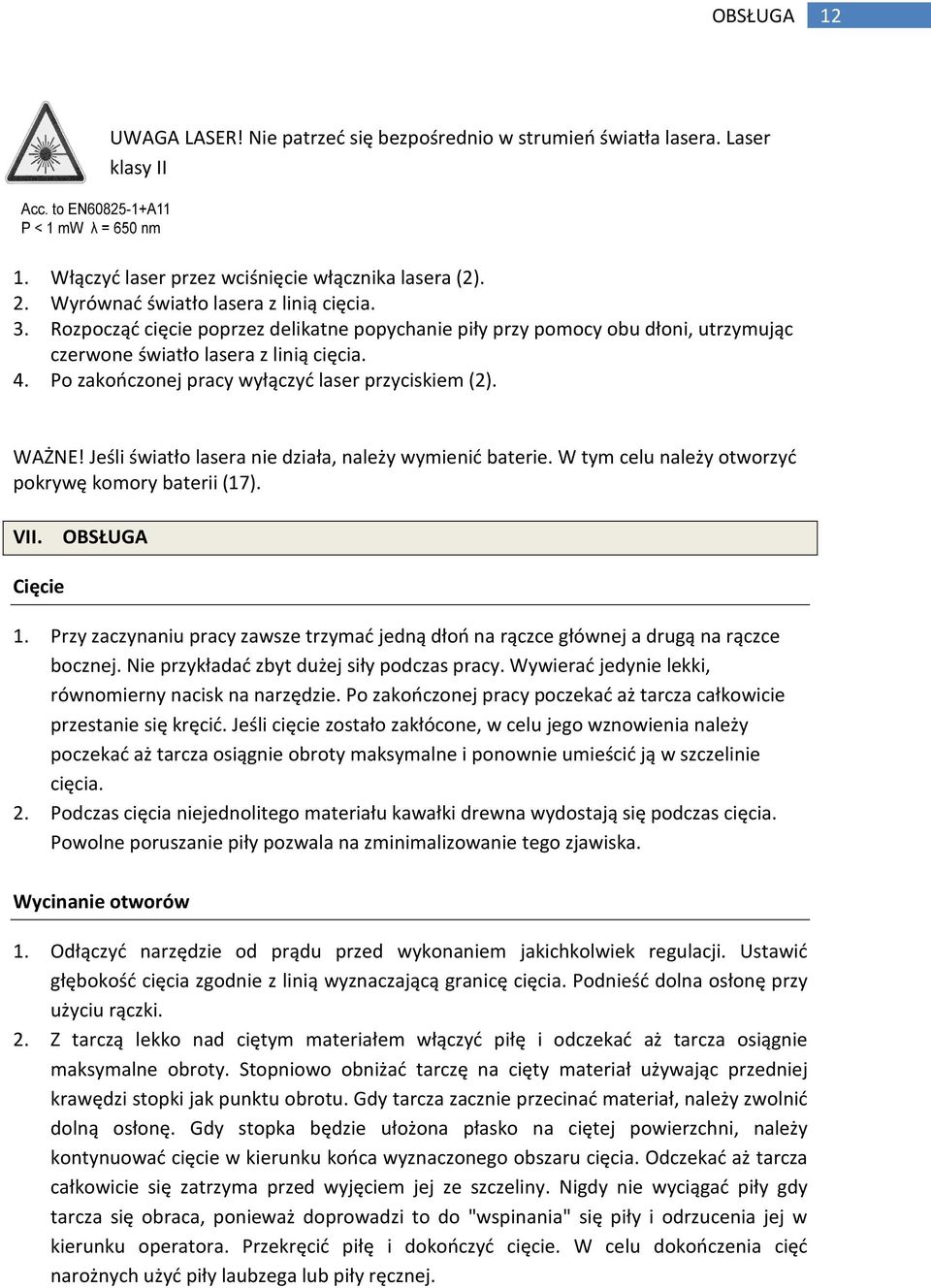

12 OBSŁUGA 12 UWAGA LASER! Nie patrzeć się bezpośrednio w strumień światła lasera. Laser klasy II 1. Włączyć laser przez wciśnięcie włącznika lasera (2). 2. Wyrównać światło lasera z linią cięcia. 3. Rozpocząć cięcie poprzez delikatne popychanie piły przy pomocy obu dłoni, utrzymując czerwone światło lasera z linią cięcia. 4. Po zakończonej pracy wyłączyć laser przyciskiem (2). WAŻNE! Jeśli światło lasera nie działa, należy wymienić baterie. W tym celu należy otworzyć pokrywę komory baterii (17). VII. OBSŁUGA Cięcie 1. Przy zaczynaniu pracy zawsze trzymać jedną dłoń na rączce głównej a drugą na rączce bocznej. Nie przykładać zbyt dużej siły podczas pracy. Wywierać jedynie lekki, równomierny nacisk na narzędzie. Po zakończonej pracy poczekać aż tarcza całkowicie przestanie się kręcić. Jeśli cięcie zostało zakłócone, w celu jego wznowienia należy poczekać aż tarcza osiągnie obroty maksymalne i ponownie umieścić ją w szczelinie cięcia. 2. Podczas cięcia niejednolitego materiału kawałki drewna wydostają się podczas cięcia. Powolne poruszanie piły pozwala na zminimalizowanie tego zjawiska. Wycinanie otworów 1. Odłączyć narzędzie od prądu przed wykonaniem jakichkolwiek regulacji. Ustawić głębokość cięcia zgodnie z linią wyznaczającą granicę cięcia. Podnieść dolna osłonę przy użyciu rączki. 2. Z tarczą lekko nad ciętym materiałem włączyć piłę i odczekać aż tarcza osiągnie maksymalne obroty. Stopniowo obniżać tarczę na cięty materiał używając przedniej krawędzi stopki jak punktu obrotu. Gdy tarcza zacznie przecinać materiał, należy zwolnić dolną osłonę. Gdy stopka będzie ułożona płasko na ciętej powierzchni, należy kontynuować cięcie w kierunku końca wyznaczonego obszaru cięcia. Odczekać aż tarcza całkowicie się zatrzyma przed wyjęciem jej ze szczeliny. Nigdy nie wyciągać piły gdy tarcza się obraca, ponieważ doprowadzi to do "wspinania" się piły i odrzucenia jej w kierunku operatora. Przekręcić piłę i dokończyć cięcie. W celu dokończenia cięć narożnych użyć piły laubzega lub piły ręcznej.

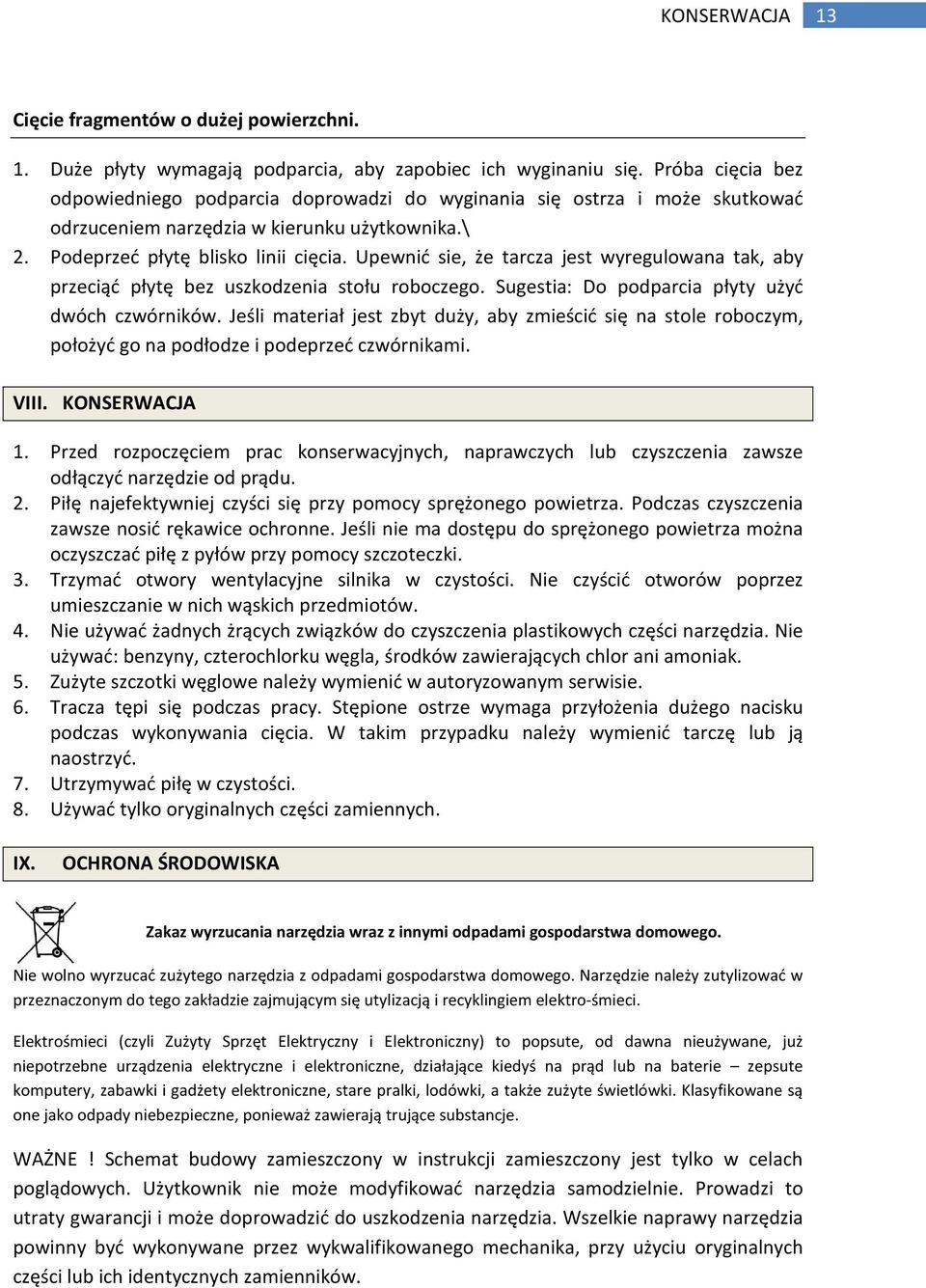

13 KONSERWACJA 13 Cięcie fragmentów o dużej powierzchni. 1. Duże płyty wymagają podparcia, aby zapobiec ich wyginaniu się. Próba cięcia bez odpowiedniego podparcia doprowadzi do wyginania się ostrza i może skutkować odrzuceniem narzędzia w kierunku użytkownika.\ 2. Podeprzeć płytę blisko linii cięcia. Upewnić sie, że tarcza jest wyregulowana tak, aby przeciąć płytę bez uszkodzenia stołu roboczego. Sugestia: Do podparcia płyty użyć dwóch czwórników. Jeśli materiał jest zbyt duży, aby zmieścić się na stole roboczym, położyć go na podłodze i podeprzeć czwórnikami. VIII. KONSERWACJA 1. Przed rozpoczęciem prac konserwacyjnych, naprawczych lub czyszczenia zawsze odłączyć narzędzie od prądu. 2. Piłę najefektywniej czyści się przy pomocy sprężonego powietrza. Podczas czyszczenia zawsze nosić rękawice ochronne. Jeśli nie ma dostępu do sprężonego powietrza można oczyszczać piłę z pyłów przy pomocy szczoteczki. 3. Trzymać otwory wentylacyjne silnika w czystości. Nie czyścić otworów poprzez umieszczanie w nich wąskich przedmiotów. 4. Nie używać żadnych żrących związków do czyszczenia plastikowych części narzędzia. Nie używać: benzyny, czterochlorku węgla, środków zawierających chlor ani amoniak. 5. Zużyte szczotki węglowe należy wymienić w autoryzowanym serwisie. 6. Tracza tępi się podczas pracy. Stępione ostrze wymaga przyłożenia dużego nacisku podczas wykonywania cięcia. W takim przypadku należy wymienić tarczę lub ją naostrzyć. 7. Utrzymywać piłę w czystości. 8. Używać tylko oryginalnych części zamiennych. IX. OCHRONA ŚRODOWISKA Zakaz wyrzucania narzędzia wraz z innymi odpadami gospodarstwa domowego. Nie wolno wyrzucać zużytego narzędzia z odpadami gospodarstwa domowego. Narzędzie należy zutylizować w przeznaczonym do tego zakładzie zajmującym się utylizacją i recyklingiem elektro-śmieci. Elektrośmieci (czyli Zużyty Sprzęt Elektryczny i Elektroniczny) to popsute, od dawna nieużywane, już niepotrzebne urządzenia elektryczne i elektroniczne, działające kiedyś na prąd lub na baterie zepsute komputery, zabawki i gadżety elektroniczne, stare pralki, lodówki, a także zużyte świetlówki. Klasyfikowane są one jako odpady niebezpieczne, ponieważ zawierają trujące substancje. WAŻNE! Schemat budowy zamieszczony w instrukcji zamieszczony jest tylko w celach poglądowych. Użytkownik nie może modyfikować narzędzia samodzielnie. Prowadzi to utraty gwarancji i może doprowadzić do uszkodzenia narzędzia. Wszelkie naprawy narzędzia powinny być wykonywane przez wykwalifikowanego mechanika, przy użyciu oryginalnych części lub ich identycznych zamienników.

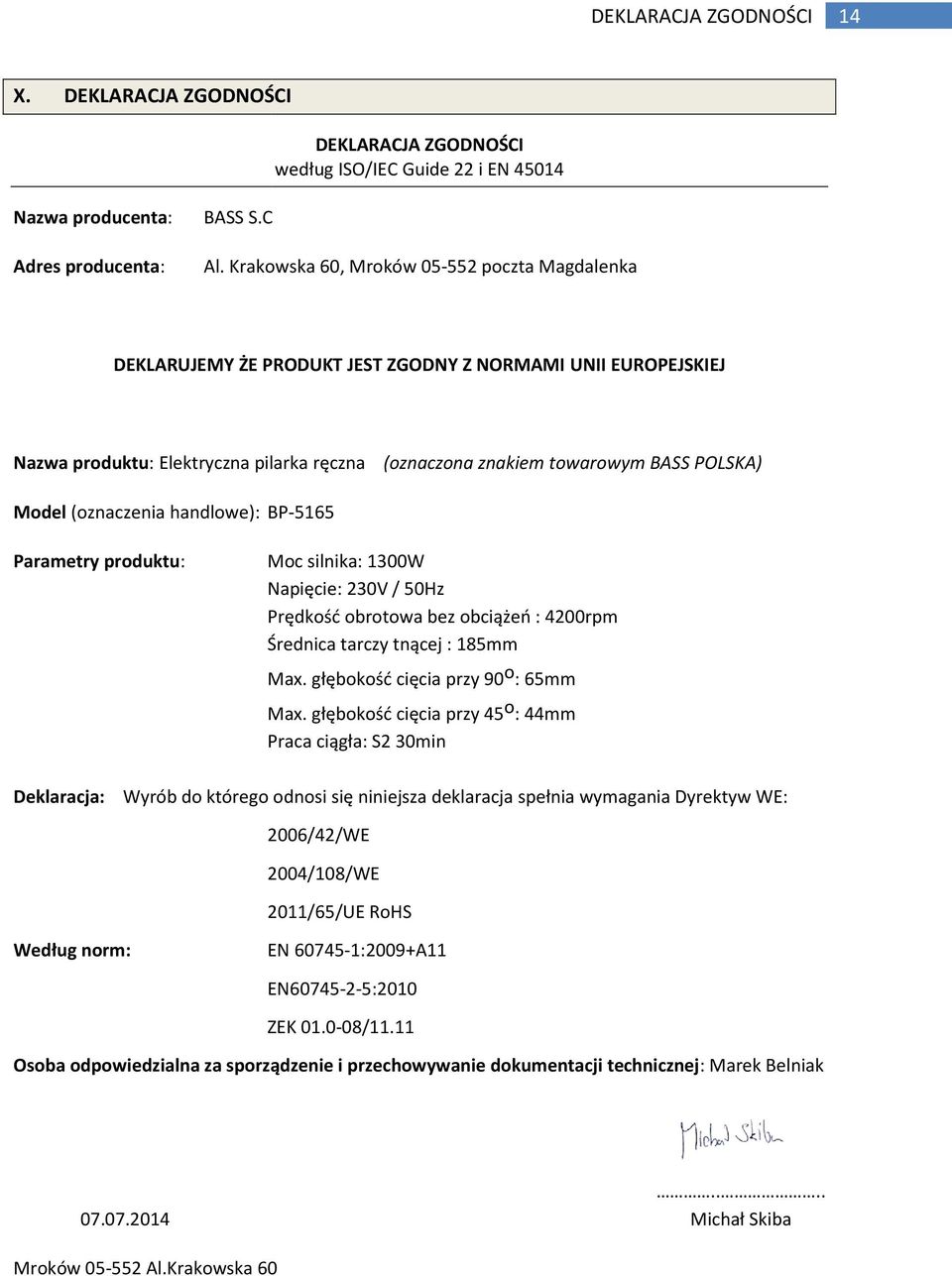

14 DEKLARACJA ZGODNOŚCI 14 X. DEKLARACJA ZGODNOŚCI Nazwa producenta: BASS S.C DEKLARACJA ZGODNOŚCI według ISO/IEC Guide 22 i EN Adres producenta: Al. Krakowska 60, Mroków poczta Magdalenka DEKLARUJEMY ŻE PRODUKT JEST ZGODNY Z NORMAMI UNII EUROPEJSKIEJ Nazwa produktu: Elektryczna pilarka ręczna (oznaczona znakiem towarowym BASS POLSKA) Model (oznaczenia handlowe): BP-5165 Parametry produktu: Moc silnika: 1300W Napięcie: 230V / 50Hz Prędkość obrotowa bez obciążeń : 4200rpm Średnica tarczy tnącej : 185mm Max. głębokość cięcia przy 90 o : 65mm Max. głębokość cięcia przy 45 o : 44mm Praca ciągła: S2 30min Deklaracja: Wyrób do którego odnosi się niniejsza deklaracja spełnia wymagania Dyrektyw WE: 2006/42/WE 2004/108/WE 2011/65/UE RoHS Według norm: EN :2009+A11 EN :2010 ZEK /11.11 Osoba odpowiedzialna za sporządzenie i przechowywanie dokumentacji technicznej: Marek Belniak Michał Skiba Mroków Al.Krakowska 60
