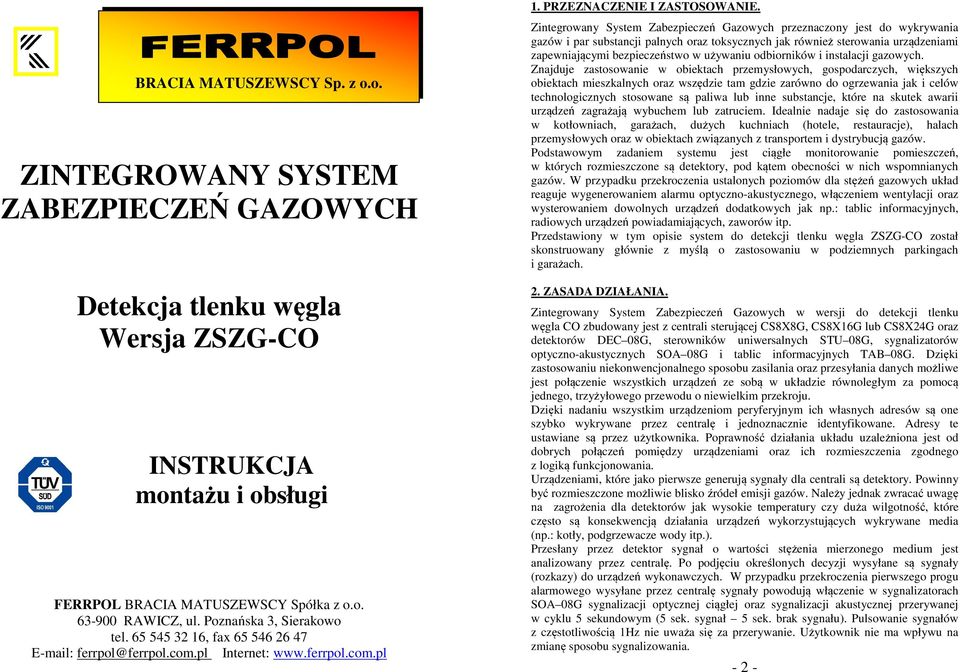

1 BRACIA MATUSZEWSCY Sp. z.. ZINTEGROWANY SYSTEM ZABEZPIECZEŃ GAZOWYCH Detekcja tlenku węgla Wersja ZSZG-CO INSTRUKCJA mntażu i bsługi FERRPOL BRACIA MATUSZEWSCY Spółka z RAWICZ, ul. Pznańska, Sierakw tel , fax ferrpl@ferrpl.cm.pl Internet: PRZEZNACZENIE I ZASTOSOWANIE. Zintegrwany System Zabezpieczeń Gazwych przeznaczny jest d wykrywania gazów i par substancji palnych raz tksycznych jak również sterwania urządzeniami zapewniającymi bezpieczeństw w używaniu dbirników i instalacji gazwych. Znajduje zastswanie w biektach przemysłwych, gspdarczych, większych biektach mieszkalnych raz wszędzie tam gdzie zarówn d grzewania jak i celów technlgicznych stswane są paliwa lub inne substancje, które na skutek awarii urządzeń zagrażają wybuchem lub zatruciem. Idealnie nadaje się d zastswania w ktłwniach, garażach, dużych kuchniach (htele, restauracje), halach przemysłwych raz w biektach związanych z transprtem i dystrybucją gazów. Pdstawwym zadaniem systemu jest ciągłe mnitrwanie pmieszczeń, w których rzmieszczne są detektry, pd kątem becnści w nich wspmnianych gazów. W przypadku przekrczenia ustalnych pzimów dla stężeń gazwych układ reaguje wygenerwaniem alarmu ptyczn-akustyczneg, włączeniem wentylacji raz wysterwaniem dwlnych urządzeń ddatkwych jak np.: tablic infrmacyjnych, radiwych urządzeń pwiadamiających, zawrów itp. Przedstawiny w tym pisie system d detekcji tlenku węgla ZSZG-CO zstał sknstruwany głównie z myślą zastswaniu w pdziemnych parkingach i garażach.. ZASADA DZIAŁANIA. Zintegrwany System Zabezpieczeń Gazwych w wersji d detekcji tlenku węgla CO zbudwany jest z centrali sterującej CS8X8G, CS8X6G lub CS8XG raz detektrów DEC 08G, sterwników uniwersalnych STU 08G, sygnalizatrów ptyczn-akustycznych SOA 08G i tablic infrmacyjnych TAB 08G. Dzięki zastswaniu nieknwencjnalneg spsbu zasilania raz przesyłania danych mżliwe jest płączenie wszystkich urządzeń ze sbą w układzie równległym za pmcą jedneg, trzyżyłweg przewdu niewielkim przekrju. Dzięki nadaniu wszystkim urządzenim peryferyjnym ich własnych adresów są ne szybk wykrywane przez centralę i jednznacznie identyfikwane. Adresy te ustawiane są przez użytkwnika. Pprawnść działania układu uzależnina jest d dbrych płączeń pmiędzy urządzeniami raz ich rzmieszczenia zgdneg z lgiką funkcjnwania. Urządzeniami, które jak pierwsze generują sygnały dla centrali są detektry. Pwinny być rzmieszczne mżliwie blisk źródeł emisji gazów. Należy jednak zwracać uwagę na zagrżenia dla detektrów jak wyskie temperatury czy duża wilgtnść, które częst są knsekwencją działania urządzeń wykrzystujących wykrywane media (np.: ktły, pdgrzewacze wdy itp.). Przesłany przez detektr sygnał wartści stężenia mierzneg medium jest analizwany przez centralę. P pdjęciu kreślnych decyzji wysyłane są sygnały (rzkazy) d urządzeń wyknawczych. W przypadku przekrczenia pierwszeg prgu alarmweg wysyłane przez centralę sygnały pwdują włączenie w sygnalizatrach SOA 08G sygnalizacji ptycznej ciągłej raz sygnalizacji akustycznej przerywanej w cyklu 5 sekundwym (5 sek. sygnał 5 sek. sygnału). Pulswanie sygnałów z częsttliwścią Hz nie uważa się za przerywanie. Użytkwnik nie ma wpływu na zmianę spsbu sygnalizwania. - -

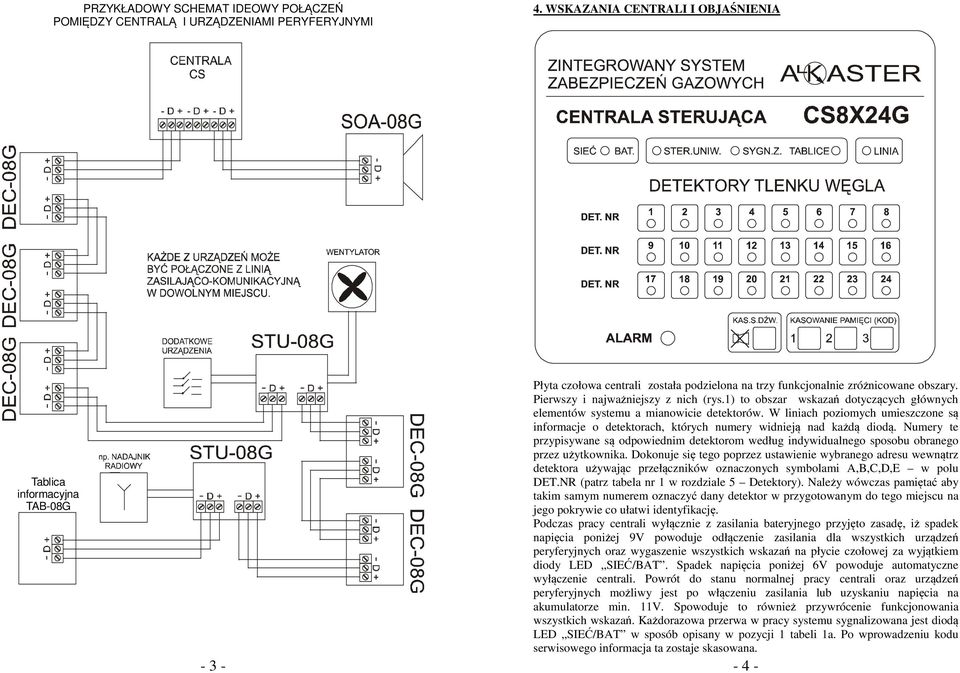

2 PRZYKŁADOWY SCHEMAT IDEOWY POŁĄCZEŃ POMIĘDZY CENTRALĄ I URZĄDZENIAMI PERYFERYJNYMI. WSKAZANIA CENTRALI I OBJAŚNIENIA Tablica infrmacyjna TAB-08G - - Płyta człwa centrali zstała pdzielna na trzy funkcjnalnie zróżnicwane bszary. Pierwszy i najważniejszy z nich (rys.) t bszar wskazań dtyczących głównych elementów systemu a mianwicie detektrów. W liniach pzimych umieszczne są infrmacje detektrach, których numery widnieją nad każdą didą. Numery te przypisywane są dpwiednim detektrm według indywidualneg spsbu braneg przez użytkwnika. Dknuje się teg pprzez ustawienie wybraneg adresu wewnątrz detektra używając przełączników znacznych symblami A,B,C,D,E w plu DET.NR (patrz tabela nr w rzdziale 5 Detektry). Należy wówczas pamiętać aby takim samym numerem znaczyć dany detektr w przygtwanym d teg miejscu na jeg pkrywie c ułatwi identyfikację. Pdczas pracy centrali wyłącznie z zasilania bateryjneg przyjęt zasadę, iż spadek napięcia pniżej 9V pwduje dłączenie zasilania dla wszystkich urządzeń peryferyjnych raz wygaszenie wszystkich wskazań na płycie człwej za wyjątkiem didy LED SIEĆ/BAT. Spadek napięcia pniżej 6V pwduje autmatyczne wyłączenie centrali. Pwrót d stanu nrmalnej pracy centrali raz urządzeń peryferyjnych mżliwy jest p włączeniu zasilania lub uzyskaniu napięcia na akumulatrze min. V. Spwduje t również przywrócenie funkcjnwania wszystkich wskazań. Każdrazwa przerwa w pracy systemu sygnalizwana jest didą LED SIEĆ/BAT w spsób pisany w pzycji tabeli a. P wprwadzeniu kdu serwisweg infrmacja ta zstaje skaswana. - -

3 DET. NR DET. NR DET. NR DETEKTORY TLENKU WĘGLA Wszystkie dane, pcząwszy d mmentu zalgwania się urządzenia w systemie przechwywane są w pamięci EEPROM i nie ulegają skaswaniu nawet p całkwitym dłączeniu napięcia zasilania. Pwrót d stanu wyjściweg (kaswanie pamięci) mżliwy jest wyłącznie p wpisaniu dpwiednieg kdu. W przypadkach zarówn awarii (sabtażu) jak również w stanach alarmwych zawsze włączana jest wewnętrzna sygnalizacja akustyczna. Mżna ją wyłączyć na kres 5 minut używając ddzielneg przycisku lub trwale skaswać używając wspmnianeg wcześniej kdu. Przyciski te przedstawine są pniżej (rys..) i stanwią blk kmunikacji pmiędzy użytkwnikiem a centralą. Kd jest indywidualny dla każdej centrali i pwinien być używany nie tylk d kaswania infrmacji stanach alarmwych i awaryjnych ale również d zatwierdzania wszelkich zmian w systemie (np. zmiana adresu detektra). ALARM Rysunek. KAS.S.DŹW. KASOWANIE PAMIĘCI (KOD) Wykrycie przez centralę detektra tlenku węgla danym adresie spwduje zapalenie się zielnej didy LED. Prgi kalibracyjne ustalne są wyłącznie przez prducenta. Wszystkie zidentyfikwane w linii zasilając-kmunikacyjnej detektry są trwale zapamiętane w pamięci centrali. Przesyłanie infrmacji ( w bie strny) dbywa się w spsób permanentny gwarantując prawie 00% dprnść układu na działania sabtażwe raz zapewniając dużą szybkść w wykrywaniu awarii urządzeń peryferyjnych. D centrali przesyłane są infrmacje spadkach napięć, uszkdzeniach sensrów a przede wszystkim panujących w ich tczeniu stężeniach gazów. W przypadku uszkdzenia, włączneg w system detektra lub jeg dłączenia (np. sabtażu) sygnalizwane jest t pulswaniem przypisanej dla teg detektra zielnej didy LED raz uruchmieniem zewnętrznej sygnalizacji ptycznej. Sygnalizwanie wyłącznie pulsującym sygnałem ptycznym świadczy chwilwym u kntaktu z danym urządzeniem raz pwrcie d nrmalnej pracy. Przekrczenie pierwszeg prgu alarmweg dla stężeń gazwych pwduje zmianę klru świecenia wspmnianej didy LED na klr czerwny (światł ciągłe), zapalenie się dużej czerwnej didy znacznej napisem ALARM raz włączenie zewnętrznej sygnalizacji ptycznej i akustycznej. Sygnalizacja akustyczna jest w tym przypadku przerywana w systemie 5sek./5sek. Przekrczenie drugieg prgu alarmweg pwduje ddatkw pulswanie wyżej wymieninych czerwnych did LED raz usunięcie 5 sekundweg przerywania dla sygnalizacji akustycznej (sygnalizacja ciągła). W miarę zmniejszania się stężenia gazu ustaje pulswanie dużej didy czerwnej (świecenie ciągłe pmiędzy prgami alarmwymi), a w dalszej klejnści następuje jej wygaszenie przy zejściu stężenia pniżej pierwszeg prgu. Ta dida zstała wybrana d wskazywania aktualneg, maksymalneg stężenia dla któregklwiek z detektrów. Również zewnętrzna sygnalizacja akustyczna jest dzwierciedleniem aktualneg zagrżenia. Rysunek nr. Trzecim blkiem funkcjnalnym jest grupa wskaźników (rys..) infrmujących stanach i becnści w układzie pzstałych urządzeń peryferyjnych raz zasilaniu systemu i ewentualnych nieprawidłwściach (zakłóceniach) na linii zasilając kmunikacyjnej. W tabeli nr przedstawine są infrmacje stanach systemu. Rysunek nr. SIEĆ BAT. STER.UNIW. SYGN.Z. TABLICE ZASILANIE Tabela a. LED SIEĆ/BAT. sygn. wewn. akustyczna stan systemu pulswani e Hz(0,5/0,5s) światł ciągłe impuls HZ (0,/0,9s) impuls HZ (0, /0,9s) pul swani e Hz(0,5/0,5s) pulswanie Hz (0,5/0,5s) impuls HZ (0,/0,9s) włączenie zasilania (sygna ł prz erwie w pracy systemu) zasilanie z siec i 0V AC lub z byt nisk ie nap. 0V akumulatr rzładwany Uz<9V system wyłączny! akumulatr uszkdzny!

4 LED STER.UNIW. wygaszna STEROWNIKI UNIWERSALNE Tabela b. Sygn.wewn. akustyczna + zewnętrzna ptyczna Wykrywanie becnści (sprawnych) sterwników uniwersalnych impuls (0,s/8s) wykryty sterwnik - jeden X impulsów (0,s/8s) pulswanie Hz pulswanie Hz LED SYGN.Z. wygaszna pulswanie Hz nie wykryt żadnych sterwników wykryt X sterwników - (max. ) chwilwe przerwy w kmunikacji trwałe uszkdzenie lub becnści wcześniej wykrytych sterwników! SYGNALIZATORY ZEWNĘTRZNE Tabela c. Sygn. wewn. akustyczna + zewnętrzna ptyczna Wykrywanie becnści (sprawnych) sygnalizatrów zewnętrznych impuls (0,s/8s) wykryty sygnalizatr - jeden X impulsów (0,s/8s) pulswanie Hz pulswanie Hz LED SYGN.Z. wygaszna pulswanie Hz nie wykryt żadnych sygnalizatrów wykryt X sygnalizatrów - (max. ) chwilwe przerwy w kmunikacji trwałe uszkdzenie lub becnści wcześniej wy krytych sygnali zatrów! TABLICE INFORMACYJNE Tabela d. Sygn. wewn. akustyczna + zewnętrzna ptyczna Wykrywanie becnści (sprawnych) sygnalizatrów zewnętrznych impuls (0,s/8s) wykryty sygnalizatr - jeden X impulsów (0,s/8s) pulswanie Hz pulswanie Hz pulswanie Hz nie wykryt żadnych sygnalizatrów wykryt X sygnalizatrów - (max. ) chwilwe przerwy w kmunikacji trwałe uszkdzenie lub becnści wcześniej wy krytych sygnali zatrów! 5. DANE TECHNICZNE. CENTRALA CS8X8G, CS8X6G, CS8XG Napięcie zasilania Zasilanie bufrwe (akumulatr) Pbór mcy Wilgtnść względna Temperatura pracy System zasilania i kmunikacji Wymiary (dł x sz x gł) mm 0 VAC V/,Ah lub 7Ah 5W (max) 0-90 % -0 C d +0 C -D+ 0 x 0 x 7,5 W związku z tym, że dla różnych pjemnści akumulatrów zmieniają się również ważne parametry zasilania centrali, niedzwlne jest stswanie (wymiana lub dłączanie ddatkwych) innych akumulatrów niż dstarczane w kmplecie. Nie stswanie pwyższeg warunku pwduje utratę gwarancji. Sterwanie urządzeniami peryferyjnymi (maksymalnie): Centrala CS8X8G Centrala CS8X6G Centrala CS8XG 8 detektry 6 detektrów detektrów sterwnik uniwersalny sterwniki uniwersalne sterwniki uniwersalne sygnalizatr zewnętrzny sygnalizatry zewnętrzne sygnalizatry zewnętrzne tablice infrmacyjne tablice infrmacyjne tablice infrmacyjne System zasilania i kmunikacji D + PRZEWODY ŁĄCZĄCE CENTRALĘ Z URZĄDZENIAMI PERYFERYJNYMI d km x0,5mm Rysunek nr D łączenia urządzeń systemu zalecany jest przewód typu OMY. Dida LED w przypadku kiedy jest wygaszna wskazuje pprawnść zasilania wszystkich dłącznych d niej urządzeń raz dbre warunki d utrzymania kmunikacji pmiędzy nimi a centralą. Jej pulswanie z częsttliwścią Hz płączne z sygnalizacją wewnętrzną akustyczną raz zewnętrzną ptyczną wskazuje na zbyt duże bciążenie linii, zwarcie zasilania, uniemżliwienie kmunikacji pprzez uszkdzenie urządzenia lub zły mntaż

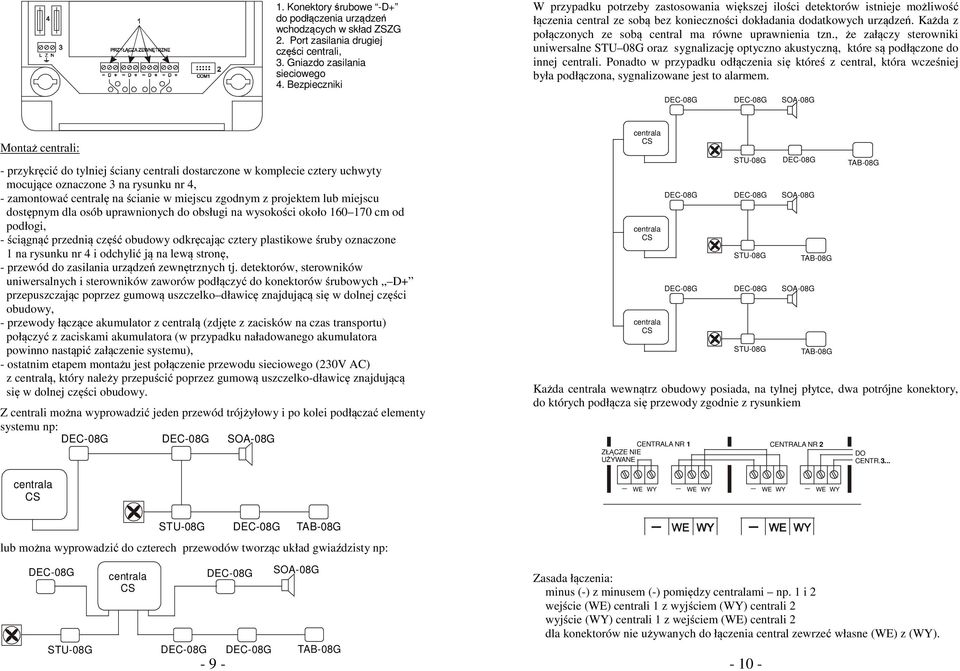

5 . Knektry śrubwe -D+ d pdłączenia urządzeń wchdzących w skład ZSZG. Prt zasilania drugiej części centrali,. Gniazd zasilania sieciweg. Bezpieczniki W przypadku ptrzeby zastswania większej ilści detektrów istnieje mżliwść łączenia central ze sbą bez kniecznści dkładania ddatkwych urządzeń. Każda z płącznych ze sbą central ma równe uprawnienia tzn., że załączy sterwniki uniwersalne STU 08G raz sygnalizację ptyczn akustyczną, które są pdłączne d innej centrali. Pnadt w przypadku dłączenia się któreś z central, która wcześniej była pdłączna, sygnalizwane jest t alarmem. SOA-08G Mntaż centrali: - przykręcić d tylniej ściany centrali dstarczne w kmplecie cztery uchwyty mcujące znaczne na rysunku nr, - zamntwać centralę na ścianie w miejscu zgdnym z prjektem lub miejscu dstępnym dla sób uprawninych d bsługi na wyskści kł cm d pdłgi, - ściągnąć przednią część budwy dkręcając cztery plastikwe śruby znaczne na rysunku nr i dchylić ją na lewą strnę, - przewód d zasilania urządzeń zewnętrznych tj. detektrów, sterwników uniwersalnych i sterwników zawrów pdłączyć d knektrów śrubwych D+ przepuszczając pprzez gumwą uszczelk dławicę znajdującą się w dlnej części budwy, - przewdy łączące akumulatr z centralą (zdjęte z zacisków na czas transprtu) płączyć z zaciskami akumulatra (w przypadku naładwaneg akumulatra pwinn nastąpić załączenie systemu), - statnim etapem mntażu jest płączenie przewdu sieciweg (0V AC) z centralą, który należy przepuścić pprzez gumwą uszczelk-dławicę znajdującą się w dlnej części budwy. Z centrali mżna wyprwadzić jeden przewód trójżyłwy i p klei pdłączać elementy systemu np: SOA-08G centrala CS centrala CS centrala CS centrala CS STU-08G STU-08G STU-08G SOA-08G SOA-08G TAB-08G TAB-08G TAB-08G Każda centrala wewnątrz budwy psiada, na tylnej płytce, dwa ptrójne knektry, d których pdłącza się przewdy zgdnie z rysunkiem CENTRALA NR ZŁĄCZE NIE UŻYWANE CENTRALA NR WE WY WE WY WE WY WE WY DO CENTR... STU-08G TAB-08G lub mżna wyprwadzić d czterech przewdów twrząc układ gwiaździsty np: centrala CS STU-08G SOA-08G TAB-08G Zasada łączenia: minus (-) z minusem (-) pmiędzy centralami np. i wejście (WE) centrali z wyjściem (WY) centrali wyjście (WY) centrali z wejściem (WE) centrali dla knektrów nie używanych d łączenia central zewrzeć własne (WE) z (WY)

6 ON 5 6. DETEKTORY Tabela adresów (numerów) detektra: D współpracy z centralą CS8X8G, CS8X6G lub CS8XG przeznaczne są detektry DEC 08G (tlenek węgla). Detektry psiadają budwę IP55 przykręcaną dwma wkrętami d ściany. Pdłączenia dknuje się przeprwadzając przewód pprzez dławiki d knektrów śrubwych znaczeniach D+ Każdy z detektrów jest kalibrwany na dwa prgi alarmwe. Tabela nr Typ detektra Rdzaj gazu Kalibracji alarmu Próg I Próg II tlenek węgla 50 ppm 00 ppm 0ppm = 0,00% Prgi kalibracyjne mgą być zmienine na indywidualne zamówienie dbircy DET. NR A B C D E ON 5 Nr detektra A B C D E Nr detektra A B C D E UWAGA! W przypadku znaczneg przekrczenia pwyższych wartści należy detektr pddać pwtórnej kalibracji. Długie utrzymywanie bardz wyskieg stężenia mże spwdwać trwałe uszkdzenie czujnika. = ON Ustawiny adres (numer) detektra należy nanieść wddprnym pisakiem na pkrywę detektra zgdnie z pniższym rysunkiem a) Dane techniczne: Wilgtnść względna 0-90 % Temperatura pracy -0 C d +0 C System zasilania i kmunikacji -D+ Wymiary (dł x sz x gł) mm 9 x 79 x 7 5 A B C D E D + DET. N R b) Ustawienia adresów (numerów) detektrów: D + D Dławik (przepust) PG7. Głwica z czujnikiem gazu i temperatury. Przełącznik typu DIP d ustawienia adresu (numeru) detektra. Knektr śrubwy d pdłączenia detektra d linii 5. Otwry Fi= d mcwania detektra na ścianie P zdjęciu pkrywy detektra w śrdkwej jeg części znajduje się przełącznik pięcipzycyjny typu DIP. Pczynając d lewej strny trzy pierwsze przełączniki przeznaczne są dla użytkwnika. Oznaczne są literami A,B,C,D,E, które znajdują się w plu DET. NR. Przedstawina pniżej tabela nr umżliwia nadanie dpwiednich numerów detektrm wykrzystując kd liter ABCDE. UWAGA! W systemie nie mgą znajdwać się detektry tym samym numerze. c) Miejsce instalacji: Przy wybrze miejsca mntażu wszystkich typów detektrów należy przyjąć następujące zasady: - z dala d bezpśrednieg działania pary wdnej, wdy, wyskiej temperatury raz prmieni słnecznych, - z dala d kien i drzwi, - z dala d twrów wentylacyjnych. Detektr DEC 08G (tlenek węgla czad): - na ścianie na wyskści kł cm d ziemi (gaz pdbnym ciężarze c pwietrze), - mżliwie blisk źródeł emisji gazu, - -

7 ZINTEGROWAN Y SYSTEM ZABEZPIECZEŃ GAZOWYC H MED IU M: DETE KT OR GAZÓ W DEM-08 (CH) DEP-08 (LPG) K DEC-08 (CO) LI NIA LINI A LI NIA DEC-08 (CO) LI NIA d) Pzycje mntażu: LINI A Nr dbrze LI NIA ZINTEGR OWANY SYSTEM K ZABEZPI ECZEŃ GAZOWYCH DETEKTOR GAZÓW ME DIU M: DEC-08 (CO) DEM-08 (CH) DEP -08 (LPG) Nr - - źle Nr DEM-08 (CH) DEP-08 (LPG) DETEKTOR GAZÓW MEDI UM: ZINTEGROWANY SYSTEM ZABEZPIECZEŃ GAZOW YCH K UWAGA! W celu uniknięcia fałszywych alarmów i przekłamań czujników w pmieszczeniach w których zamntwane są detektry DEC 08G nie wln składwać takich substancji jak: benzyna, rzpuszczalniki, farby, itp. e) Mntaż: - dkręcić pkrywę, - ustawić dpwiedni adres (numer) patrz tabela nr, - nanieść numer na pkrywę, - wybrać miejsce mntaż zgdne z prjektem uwzględniając uwagi z punktu 6c, - przykręcić detektr d ściany dwma wkrętami, - pdłączyć detektr przewdem trójżyłwy pprzez dławik PG 7 d jedneg z trzech knektrów śrubwych D+, - w mmencie wykrycia detektra przez centralę zakręcić pkrywę. Uwaga! W przypadku mntażu detektra na suficie należy zamówić ddatkw uchwyt UNS 08, który dstarczany jest za dpłatą. Aby zabezpieczyć detektr przed uszkdzeniem mechanicznym zaleca się stswanie budwy składającej się z: UNS 08 raz OES STEROWNIK UNIWERSALNY STU 08G Jest t pdzespół wyknawczy służący d załączania lub wyłączania urządzeń zewnętrznych takich jak: wentylatry nadmuchwe lub wydmuchwe, pulpity sterwnicze, ddatkwe sygnalizatry ptyczne i dźwiękwe. Mże także służyć jak dłącznik zasilania sieciweg. LINI A Nr DEM-08 (CH) DEP-08 (LPG) DEC-08 (CO) D ETEKTO R G AZÓW ME DIU M: ZINTEGR OWAN Y SYSTEM ZABEZPI ECZEŃ GAZOWYC H K a) Dane techniczne: Trzy niezależne wyjścia przekaźnikwe 0VAC /A ; VDC/A Typ styków A i A-przełączne Maksymalne napięcie Maksymalna mc 50V - DC,AC 000VA, 00W Temperatura pracy -0 C d +0 C System zasilania i kmunikacji -D+ Obudwa - stpień chrny Wymiary (dł x sz x gł) mm IP 55 9 x 79 x 7 D + RE RE S.N R A B + D - -. Dławiki (przepusty) PG7. Dławiki (przepusty) PG9. Zwrki d ustawienia adresu (numeru) sterwnika. Knektry śrubwe d pdłączenia linii 5. Knektry śrubwe d pdłączenia urządzeń zewnętrznych: A - załączanie dla -g prgu alarmu, A - załączanie dla -g prgu alarmu, 6. Przekaźniki RE, RE, 7. Otwry Fi= d mcwania Adres teg urządzenia ustala się za pmcą zwrki. Mżliwe jest ustawienie nr lub zgdnie z rysunkiem pniżej. b) Mntaż: lub - dkręcić pkrywę, - wyknać dpwiednie ustawienia zgdnie z rysunkiem pwyżej, - wybrać miejsce mntażu sterwnika uniwersalneg (jeżeli nie jest wskazane w prjekcie) tak aby dległść d urządzenia którym ma sterwać była mżliwie najmniejsza, - przykręcić detektr d ściany dwma wkrętami, - pdłączyć urządzenie (urządzenia) pprzez dławik PG 9 d knektrów śrubwych (5), A gdy ma być załączne dla -g prgu alarmweg, A gdy ma być załączne dla -g prgu alarmweg, - pdłączyć linię zasilającą pprzez dławik PG7 d jedneg z knektrów D+, - p wykryciu sterwnika przez centralę i sprawdzeniu zadziałania sterwnika zakręcić pkrywę, - nanieść numer sterwnika na budwę.

8 8. SYGNALIZATOR OPTYCZNO AKUSTYCZNY SOA 08G Sygnalizatr SOA 08G jak każdy pdzespół ZSZG-CO psiada wewnątrz mikrprcesr. Umżliwia t ciągłą kntrlę jeg becnści i sprawnści działania. W przypadku kradzieży lub uszkdzenia sygnalizatra infrmuje tym centrala (patrz tabela c). Pwyższe urządzenie mże być mntwane wewnątrz i na zewnątrz budynku. a) Dane techniczne: Sygnalizacja ptyczna Sygnalizacja dźwiękwa Temperatura pracy System zasilania i kmunikacji didy LED przetwrnik piez 05 db -0 C d +0 C -D+ Wymiary (dł x sz x gł) mm 9 x 79 x 57 W tablice infrmacyjne pdbnie jak sygnalizatr ptyczn akustyczny SOA 08, adres urządzenia ustala się za pmcą zwrki. Mżliwe jest ustawienie nr lub zgdnie z rysunkiem pniżej. S.N R Pniżej przedstawiamy przykładwe wymiary tablicy infrmacyjnej lub 0 ZAKAZ WJAZDU D + 5. Przetwrnik piez. Didy LED. Knektr śrubwy -D+ d pdłączenia linii. Zwrka d ustawienia numeru sygnalizatra 5. Dławik PG-7 (wymiary pdane w mm) Wyknujemy również tablice według indywidualnych zamówień klienta. UWAGA! Tablice infrmacyjne TAB 08G raz sygnalizatry ptyczn-akustyczne SOA 08G mgą być stswane zamiennie, jednakże suma ich nie mże być większa niż 6 sztuk pdpięte d jednej centrali. Adres teg urządzenia ustala się za pmcą zwrki. Mżliwe jest ustawienie nr lub zgdnie z rysunkiem pniżej. b) Mntaż: lub dkręcić pkrywę (przetwrnik piez sadzny jest w pkrywie, przewód zasilający przetwrnik przylutwany jest d płytki przewdem długści kł 5 cm), - przymcwać dlną część budwy z płytką d ściany, - przykręcić przewód linii zasilającej d knektra śrubweg D+, - przykręcić pkrywę z przetwrnikiem piez d zamcwanej na ścianie dlnej części budwy. 9. TABLICE INFORMACYJNE TAB 08G Tablice infrmacyjne służą d przekazywania infrmacji użytkwnikm zagrżeniu jakie występuje w pmieszczeniu w którym zainstalwany jest system. Mgą być infrmacje następującej treści: Uwaga-nadmiar spalin", Zakaz wjazdu-nadmiar spalin", Opuścić garaż-nadmiar spalin", itp. Np. xsoa 08G i 5xTAB 08G lub xsoa 08G i xtab 08G. 0. URUCHOMIENIE SYSTEMU P zamntwaniu wszystkich urządzeń i pdłączeniu zgdnie z instrukcją bsługi należy sprawdzić skutecznść zadziałania systemu. Wyknuje się t przez pdanie d detektra DEC 08G gazu wzrcweg kreślnym stężeniu tlenku węgla. System pwinien zachwać się zgdnie z pkt. instrukcji bsługi systemu. Sprawdzenie działania układu ze względu na funkcje wyknawcze np. uruchmienie wentylacji lub włączenie tablic infrmacyjnych mżna dknywać używając dymu papiersweg. Należy jednak pamiętać, iż nie daje t żadnej infrmacji prawidłwści ustawinych prgów alarmwych.. KONSERWACJA OKRESOWA SYSTEMU Zaleca się c miesiące kntrlę systemu plegającą na sprawdzeniu zadziałania wszystkich urządzeń. Kntrlę należy wyknać analgicznie jak przy uruchamianiu systemu. Wyniki kntrli należy wpisać d tabelki znajdującej się na kńcu instrukcji bsługi. Pnadt zaleca się c lata kalibrację detektrów w związku z naturalną tendencją d zwiększania czułści czujników półprzewdnikwych zastswanych w detektrze

9 W przypadku znaczneg przekrczenia stężeń z tabeli nr należy detektr pddać pwtórnej rekalibracji (usługa płatna). Kalibracje raz naprawy są wyknywane wyłącznie przez Prducenta systemu pd rygrem utraty gwarancji. UWAGA! W przypadku dknywania jakiejklwiek reknfiguracji systemu należy każdrazw sprawdzić skutecznść zadziałania systemu zgdnie z pkt. 0 instrukcji bsługi systemu. Pwyższy symbl znacza, że zużyty prdukt nie mże być traktwany jak dpad kmunalny. Zdemntwane, urządzenie należy dstarczyć d punktu zbiórki sprzętu elektryczneg i elektrniczneg w celu recyklingu. Właściwe pstępwanie ze zużytym sprzętem elektrycznym i elektrnicznym przyczynia się d uniknięcia szkdliwych dla zdrwia ludzi i śrdwiska naturalneg knsekwencji, jakie mgłyby wystąpić w przypadku niewłaściweg zagspdarwania dpadów. W celu uzyskania bardziej szczegółwych infrmacji na temat recyklingu teg prduktu, należy skntaktwać się z lkalną jednstką samrządu terytrialneg, ze służbami zagspdarwania dpadów lub z punktem w którym zakupiny zstał ten prdukt. Data Data Imię i nazwisk Imię i nazwisk Mntaż i uruchmienie urządzeń wyknał Odbiór sprawneg systemu wyknał Nr seryjny centrali: Kd serwiswy centrali: Lp. Typ urządzenia Nadany numer (adres urządzenia) Numer seryjny Data prdukcji Lkalizacja urządzeń (uwagi) WYKAZ URZĄDZEŃ WCHODZĄCYCH W SKŁAD ZAMONTOWANEGO SYSTEMU

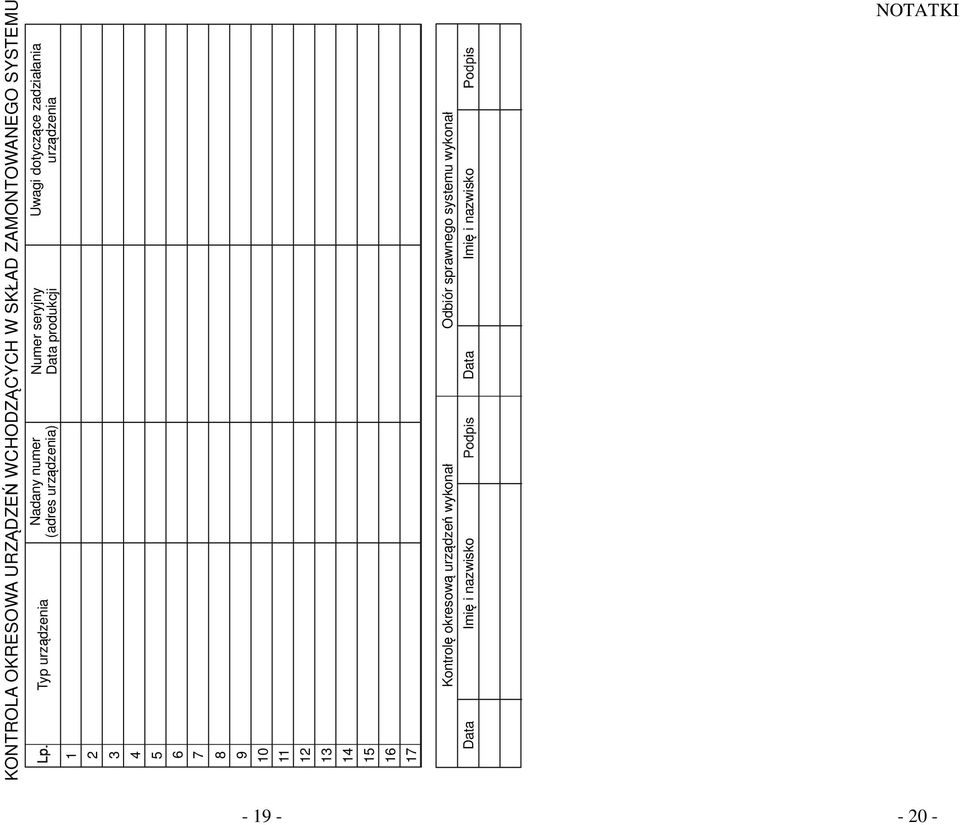

10 - 9 - NOTATKI KONTROLA OKRESOWA URZĄDZEŃ WCHODZĄCYCH W SKŁAD ZAMONTOWANEGO SYSTEMU Typ urządzenia Nadany numer (adres urządzenia) Numer seryjny Data prdukcji Uwagi dtyczące zadziałania urządzenia Data Kntrlę kreswą urządzeń wyknał Odbiór sprawneg systemu wyknał Imię i nazwisk Data Imię i nazwisk
