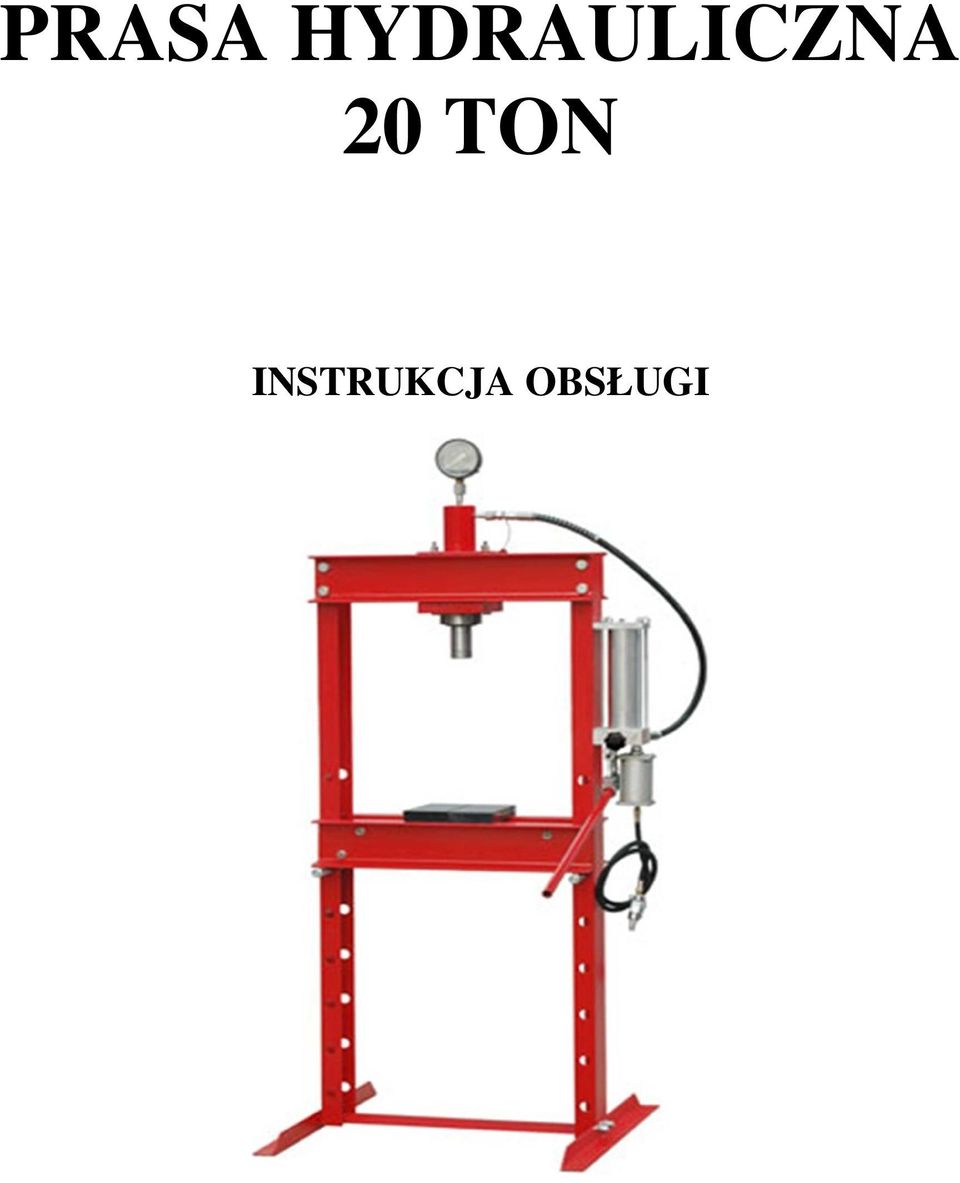

1 PRASA HYDRAULICZNA 20 TON INSTRUKCJA OBSŁUGI

2 UWAGA PROSIMY O DOKŁADNE ZAPOZNANIE SIĘ Z INSTRUKCJĄ, PRZESTRZEGANIE ZASAD BEZPIECZEŃSTWA I KOMUNIKATÓW OSTRZEGAWCZYCH ORAZ WŁAŚCIWĄ EKSPLOATACJĘ WYPOSAŻENIA ZGODNĄ Z JEGO PRZEZNACZENIEM. W PRZECIWNYM WYPADKU ISTNIEJE RYZYKO USZKODZENIA MIENIA I/LUB CIAŁA. INSTRUKCJĘ NALEŻY ZACHOWAĆ W CELU KORZYSTANIA Z NIEJ W PRZYSZŁOŚCI. 1. INSTRUKCJE BEZPIECZEŃSTWA I KOMUNIKATY OSTRZEGAWCZE 1.1 Wykwalifikowany personel powinien utrzymywać prasę w odpowiednim stanie. Utrzymanie czystości zapewnia najlepszą eksploatację. 1.2 Maksymalne obciążenie wynosi 20 ton. NIE PRZEKRACZAĆ limitu nominalnego. Nie należy wywierać nadmiernej siły na obrabiany element i zawsze korzystać z ciśnieniomierza w celu określenia zastosowanego nacisku. 1.3 Prasę należy eksploatować zgodnie z jej przeznaczeniem. NIE STOSOWAĆ do innych celów niż cele zgodne ze specyfikacją projektową. 1.4 Rejon pracy urządzenia należy zabezpieczyć przed dostępem dzieci i nieupoważnionych osób. 1.5 Zdjąć luźne fragmenty odzieży. Chronić wyposażenie przed kontaktem z krawatami, zegarkami, pierścionkami i inną biżuterią, a długie włosy należy spinać. 1.6 Podczas obsługi prasy należy stosować zgodne z normą ANSI okulary ochronne, osłonę na twarz chroniącą przed uderzeniem oraz wytrzymałe rękawice ochronne. 1.7 Należy utrzymywać odpowiednią równowagę i stabilną pozycję stóp, nie sięgać daleko przez maszynę i stosować obuwie antypoślizgowe. 1.8 Prasę należy eksploatować wyłącznie na stabilnej, równej, suchej i antypoślizgowej powierzchni utrzymującej obciążenie urządzenia. Utrzymywać powierzchnię w czystości, wolną od zanieczyszczeń i zbędnych materiałów. Zapewnić odpowiednie oświetlenie. 1.9 Przed każdym uruchomieniem prasy należy przeprowadzić jej inspekcję. NIE URUCHAMIAĆ urządzeń w przypadku stwierdzenia ugięć, pęknięć, nieszczelności, innych uszkodzeń oraz wszelkich elementów poddanych lub podejrzewanych o poddanie ich obciążeniu udarowemu Należy kontrolować docisk wszystkich wymaganych śrub i nakrętek Pozycja obrabianego elementu powinna być wyśrodkowana w osi i bezpieczna Zabrania się zbliżania rąk i stóp do łoża maszyny NIE WYKORZYSTYWAĆ prasy warsztatowej do ściskania sprężyn lub innych elementów, które mogą się rozprężyć i spowodować zagrożenie. Nie należy przebywać bezpośrednio przed obciążoną prasy i nie pozostawiać prasy pod obciążeniem bez nadzoru NIE EKSPLOATOWAĆ w stanie zmęczenia lub pod wpływem alkoholu i leków NIE ZEZWALA SIĘ na obsługę prasy przez niewykwalifikowany personel ZABRANIA SIĘ wprowadzania modyfikacji prasy NIE STOSOWAĆ płynu hamulcowego lub innych niewłaściwych płynów w celu uniknięcia mieszania różnych rodzajów oleju podczas dodawania oleju hydraulicznego. Dozwolone jest wyłącznie stosowanie oleju hydraulicznego wysokiej jakości NIE NARAŻAĆ wyposażenia na działanie deszczu i innych niekorzystnych warunków pogodowych Jeżeli prasa wymagała będzie naprawy i/lub wymiany, czynności takie może wykonywać wyłącznie upoważniony personel techniczny, a zapasowe powinny pochodzić od producenta UWAGA: komunikaty ostrzegawcze i wytyczne zawarte w niniejszej instrukcji nie wyczerpują wszystkich możliwych warunków i okoliczności. Personel obsługi powinien pamiętać, że rozsądek i ostrożność nie są czynnikami, które można wbudować w produkt, a zapewnić je powinien personel. 2. SPECYFIKACJE Wydajność 20 ton Skok 190 mm (7-1/2 ) Zakres pracy mm (0~39 ) Szerokość stołu 510 mm (20 ) Złącze powietrza ¼ NPT Ciśnienie powietrza MPa 3. MONTAŻ Jako pomoc montażową należy wykorzystać rysunek rozłożonych elementów. Przed rozpoczęciem montażu należy rozłożyć przed sobą wszystkie. Zalecana procedura montażowa: 3.1 Połączyć listwy podstawy (1) z lewym i prawym słupkiem (6) i dolną poprzecznicą (39) za pomocą śrub (2), podkładek (40), podkładek zabezpieczających (41) i nakrętek (42).

3 3.2 Ustawić ramę prasy w pozycji pionowej, połączyć jedną z górnych belek poprzecznych (7) z lewym i prawym słupkiem (6) za pomocą śrub (8), podkładek (9), podkładek zabezpieczających (10) i nakrętek (11). 3.3 Ustawić kolejną belkę poprzeczną w docelowej pozycji i zamontować płytę górną (12) jednocześnie na obu górnych belkach poprzecznych (7), a następnie przymocować cylinder (16), skręcić go nakrętką górną (30) od spodu górnych belek poprzecznych (7), wsunąć cylinder do otworu w podstawie płyty (31) i skręcić dolną nakrętką (32) od spodu płyty dolnej (31), następnie zabezpieczyć górę i dół cylindra skręcając przy użyciu bolców (15), podkładek (5), podkładek zabezpieczających (4) i nakrętek (3). 3.4 Przykręcić dwie belki poprzeczne (35) przy użyciu czterech bolców (37) wprowadzając w tuleje dystansowe (34) umieszczone między belkami poprzecznymi, a następnie dokręcić cztery bolce używając podkładek (5), podkładek zabezpieczających (4) i nakrętek (3). 3.5 Wprowadzić sworznie ramy stołu (38) w otwory słupków (6), a następnie włożyć połączone wcześniej belki poprzeczne (35) pomiędzy słupki (6) opierając na sworzniach. 3.6 Połączyć zespoły pompy (26) i silnika układu powietrza z prawym słupkiem za pomocą śrub (33) i podkładek (5). 3.7 Podłączyć przewód hydrauliczny (20) do cylindra (16) i zamontować ciśnieniomierz (19) przy nakrętce złącza ciśnieniomierza (17) z podkładką nylonową (18). 3.9 Dokręcić wszystkie śruby i nakrętki. 4. ZALECENIA PRZED PIERWSZYM URUCHOMIENIEM 4.1 Przed pierwszym uruchomieniem urządzenia należy wlać niewielką ilość (równą pojemności łyżeczki do herbaty) środka smarnego dobrej jakości do otworu zasilania powietrza zaworu regulacyjnego podnośnika, podłączyć zasilanie powietrza na 3 sekundy w celu równomiernego rozprowadzenia środka smarnego. 4.2 Wyprowadzić powietrze z układu hydraulicznego. Układ w trybie ręcznym: otworzyć zawór spustowy (27) przekręcając go w kierunku przeciwnym do ruchu wskazówek zegara. Przepompować ilość odpowiadającą kilku pełnym ruchom tłoka w celu usunięcia powietrza z układu. Układ w trybie regulacji powietrza: otworzyć zawór spustowy (27) przekręcając go w kierunku przeciwnym do ruchu wskazówek zegara. Podłączyć króciec układu powietrza (28) do złącza zasilania powietrza, a następnie otworzyć zawór powietrza (29) umożliwiając wykonanie przez pompę kilku cykli pracy i usunięcie pozostałego powietrza z układu. 4.3 Przed każdym użyciem należy otworzyć trochę zawór odpowietrzający (22) układ. 4.4 Sprawdzić wszystkie i warunki pracy pod kątem ewentualnych uszkodzeń. W przypadku stwierdzenia niezgodności należy zaprzestać eksploatacji i skontaktować się bezzwłocznie z dostawcą. 5. INSTRUKCJA OBSŁUGI UWAGA! Przed uruchomieniem urządzenia należy się zapoznać z instrukcją bezpieczeństwa i zastosować wymagane w niej środki. UWAGA! Należy się dokładnie zapoznać z urządzeniem i zagrożeniami wynikającymi z niewłaściwej eksploatacji. 5.1 Umieścić blok główny (36) na ramie stołu prasy (35), a następnie umieścić obrabiany element w bloku. 5.2 Zamknąć zawór spustowy (27) przekręcając go w kierunku zgodnym z ruchem wskazówek zegara do kompletnego zakręcenia. 5.3 Podłączyć króciec wlotu powietrza do złącza przewodu zasilającego, odkręcić zawór powietrza w celu umożliwienia pompie przesunięcia rowkowanego siodełka (13) do obrabianego elementu, a następnie zamknąć zawór powietrza. Jeżeli obwód powietrza został odcięty, dosunąć siodełko do obrabianego elementu dźwignią (29). 5.4 Wyrównać w osi obrabiany element i suwak w celu zapewnienia symetrycznie rozłożonego docisku. 5.5 Odkręcić zawór powietrza (lub użyć dźwigni) w celu obciążenia elementu obrabianego. 5.6 Po zakończeniu pracy zamknąć zawór powietrza (lub zaprzestać obsługi dźwigni) i powoli i dokładnie zdjąć obciążenie z elementu obrabianego poprzez przekręcanie zaworu spustowego niewielkimi skokami w kierunku przeciwnym do ruchu wskazówek zegara. 5.7 Zdjąć obrabiany element ze stołu prasy po całkowitym wysunięciu suwaka. 5.8 Odłączyć króciec wlotu powietrza od układu zasilania powietrza. 6. KONSERWACJA 6.1 Czyszczenie zewnętrznych elementów prasy suchą, czystą i miękką tkaniną oraz okresowe smarowanie połączeń ruchomych lekkim olejem według potrzeb. 6.2 Jeżeli prasa nie jest używana, należy przechowywać ją w suchym miejscu z suwakiem i tłokiem w pozycji wysuniętej. 6.3 W przypadku spadku wydajności, należy usunąć powietrze z układu hydraulicznego wg opisu w punkcie Kontrola poziomu oleju hydraulicznego: zdjąć korek układu uzupełniania oleju (49) na zbiorniku, a jeżeli poziom oleju nie jest właściwy, należy uzupełnić go odpowiednią ilością wysokojakościowego oleju hydraulicznego, a następnie dokręcić korek i usunąć powietrze z układu hydraulicznego zgodnie z popisem w punkcie 4.2.

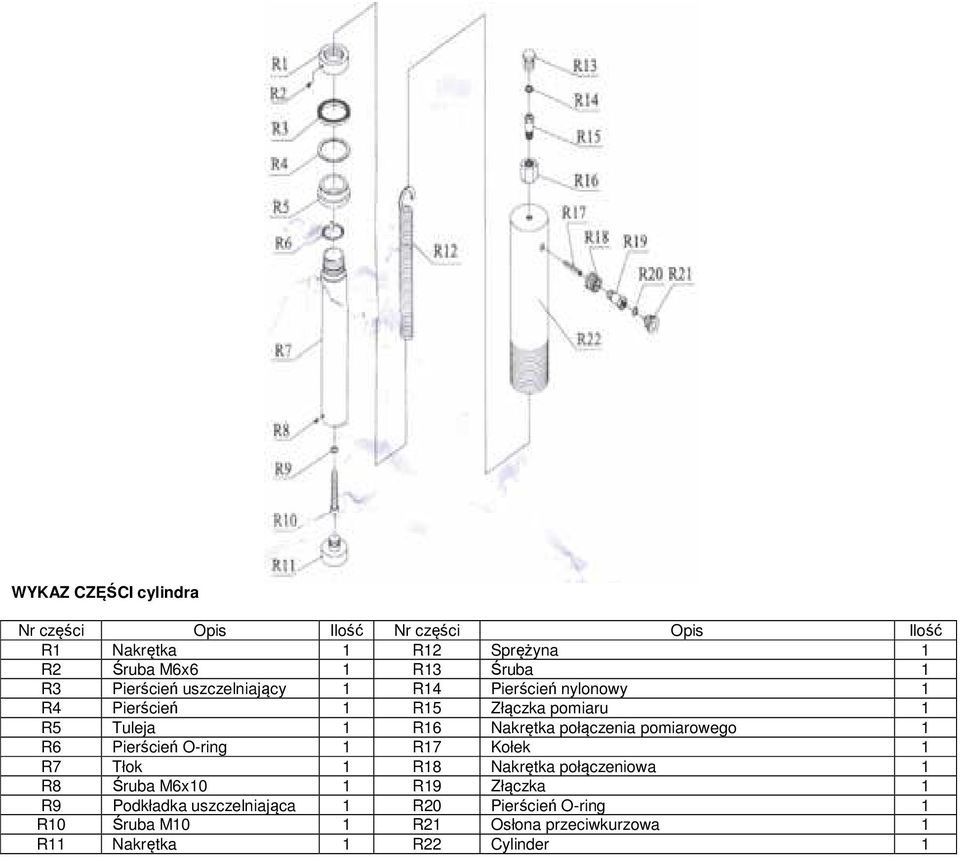

4 WYKAZ CZĘŚCI cylindra Nr Opis Ilość Nr Opis Ilość R1 Nakrętka 1 R12 Sprężyna 1 R2 Śruba M6x6 1 R13 Śruba 1 R3 Pierścień uszczelniający 1 R14 Pierścień nylonowy 1 R4 Pierścień 1 R15 Złączka pomiaru 1 R5 Tuleja 1 R16 Nakrętka połączenia pomiarowego 1 R6 Pierścień O-ring 1 R17 Kołek 1 R7 Tłok 1 R18 Nakrętka połączeniowa 1 R8 Śruba M6x10 1 R19 Złączka 1 R9 Podkładka uszczelniająca 1 R20 Pierścień O-ring 1 R10 Śruba M10 1 R21 Osłona przeciwkurzowa 1 R11 Nakrętka 1 R22 Cylinder 1

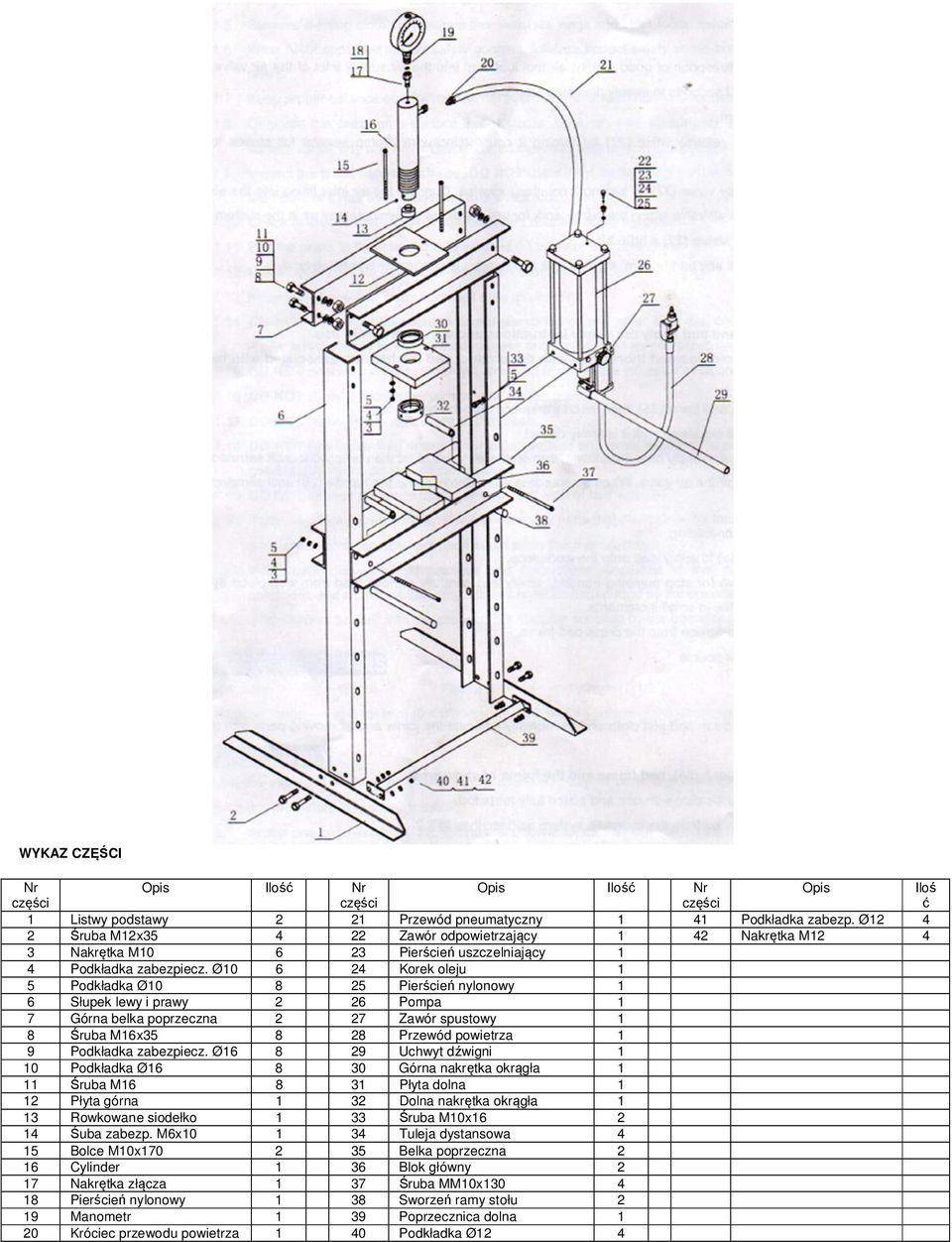

5 WYKAZ CZĘŚCI Nr Opis Ilość Nr Opis Ilość Nr Opis Iloś ć 1 Listwy podstawy 2 21 Przewód pneumatyczny 1 41 Podkładka zabezp. Ø Śruba M12x Zawór odpowietrzający 1 42 Nakrętka M Nakrętka M Pierścień uszczelniający 1 4 Podkładka zabezpiecz. Ø Korek oleju 1 5 Podkładka Ø Pierścień nylonowy 1 6 Słupek lewy i prawy 2 26 Pompa 1 7 Górna belka poprzeczna 2 27 Zawór spustowy 1 8 Śruba M16x Przewód powietrza 1 9 Podkładka zabezpiecz. Ø Uchwyt dźwigni 1 10 Podkładka Ø Górna nakrętka okrągła 1 11 Śruba M Płyta dolna 1 12 Płyta górna 1 32 Dolna nakrętka okrągła 1 13 Rowkowane siodełko 1 33 Śruba M10x Śuba zabezp. M6x Tuleja dystansowa 4 15 Bolce M10x Belka poprzeczna 2 16 Cylinder 1 36 Blok główny 2 17 Nakrętka złącza 1 37 Śruba MM10x Pierścień nylonowy 1 38 Sworzeń ramy stołu 2 19 Manometr 1 39 Poprzecznica dolna 1 20 Króciec przewodu powietrza 1 40 Podkładka Ø12 4
