1 Systemy specjalistyczne omówienie i pakiet podstawowy, wersja 4.1 omówienie i pakiet podstawowy, wersja Jedno kompletne rozwiązanie do zarządzania bdynkiem i zabezpieczeniami. Zastosowanie otwartych ogólnoświatowych standardów IT do konfigrowania, komnikacji z żytkownikiem i wyświetlania sprawia, że system jest wyjątkowo przyjazny zarówno dla żytkownika, jak i instalatora. Zgodność ze standardem OPC zapewnia płynną integrację z systemami firmy Bosch i innych prodcentów. Łatwe sprzęgnięcie informacji alarmowych z planami działania i mapami lokalizacji zdefiniowanymi przez żytkownika, co zwiększa szybkość i skteczność reakcji operatora. Modłowa strktra łatwia stworzenie system zabezpieczeń idealnie dostosowanego do indywidalnych wymagań. Bilding Integration System () to elastyczny, skalowalny system zarządzania zabezpieczeniami i bezpieczeństwem, który można skonfigrować na potrzeby wiel różnych scenariszy operacyjnych. Zawiera szereg aplikacji i fnkcji możliwiających zarówno integrację i podłączenie, jak również nadzór i sterowanie wszystkimi systemami bdynk. Ta nowa wersja powstała w oparci o wieloletnie doświadczenie firmy Bosch w zakresie systemów zarządzania oraz w odpowiedzi na następjące trendy na rynk: Coraz większy poziom skomplikowania technicznego wyposażenia bdynków Wzrost poziom skomplikowania technicznego wyposażenia wewnątrz bdynków wymaga zastosowania potężnych systemów zarządzania, łączących w sobie wiele różnorodnych fnkcji (np. systemy sygnalizacji pożar i włamania, kontroli dostęp, telewizji dozorowej, atomatyki bdynkowej itp.) w najlepszy możliwy sposób. Standard OPC możliwia systemowi sprawne przetwarzanie informacji oraz ich dostępnianie wiel rządzeniom i innym źródłom. Wykorzystanie nowych technologii i standardów Mimo iż srowe przepisy w zakresie technologii bezpieczeństwa zapewniają wysoki stopień niezawodności w zakresie bezpieczeństwa, trdniają stosowanie nowych technologii IT. Systemowi dało się połączyć zalety technologii niezwiązanych z branżą zabezpieczeń (np. OPC, CAD, Internet) z technologiami tej właśnie branży. Potrzeba kompletnych rozwiązań Osoby zarządzające obiektami, ale też integratorzy systemów, poszkją obecnie całościowych

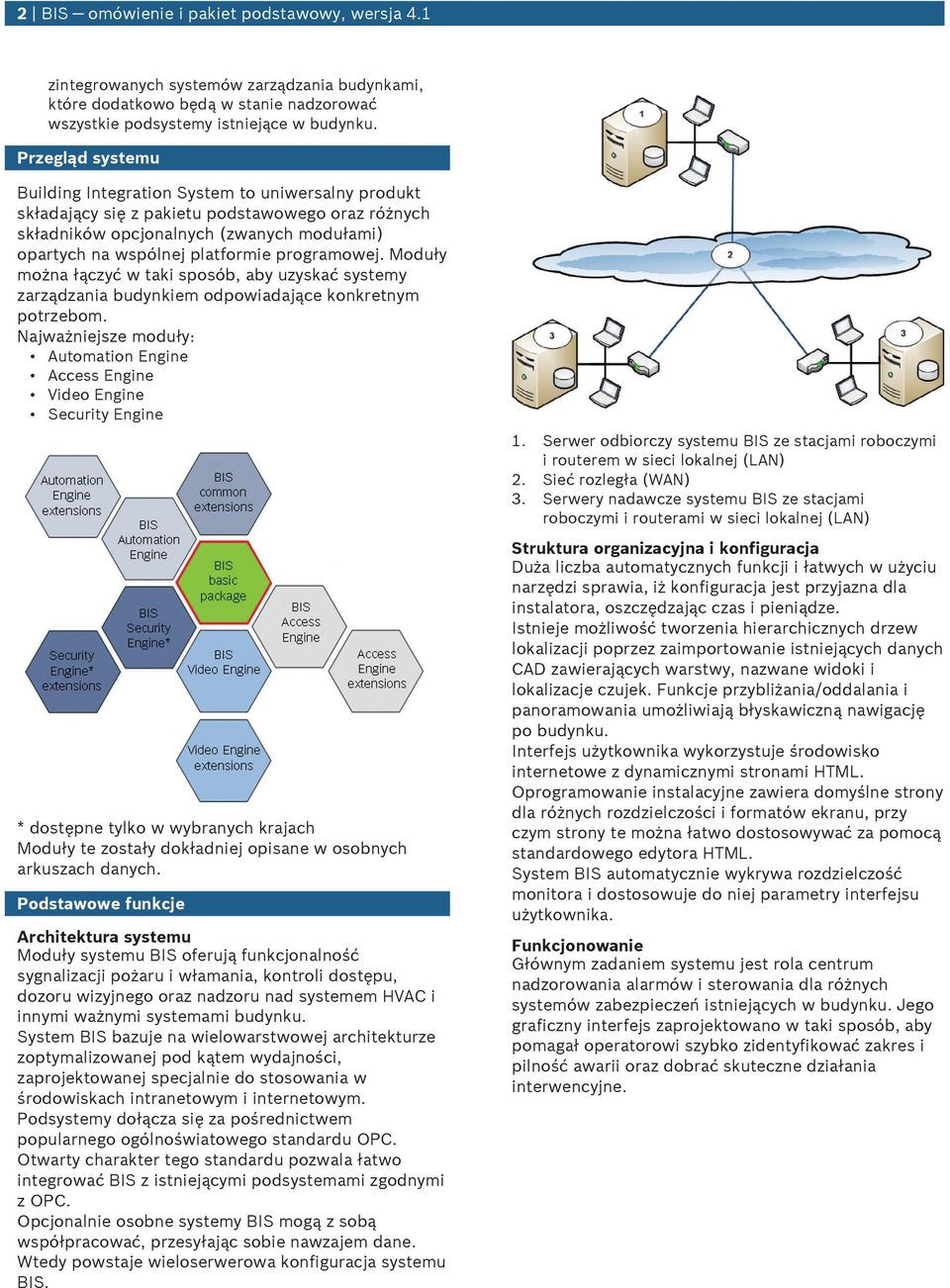

2 2 omówienie i pakiet podstawowy, wersja 4.1 zintegrowanych systemów zarządzania bdynkami, które dodatkowo będą w stanie nadzorować wszystkie podsystemy istniejące w bdynk. Przegląd system Bilding Integration System to niwersalny prodkt składający się z pakiet podstawowego oraz różnych składników opcjonalnych (zwanych modłami) opartych na wspólnej platformie programowej. Modły można łączyć w taki sposób, aby zyskać systemy zarządzania bdynkiem odpowiadające konkretnym potrzebom. Najważniejsze modły: Atomation Engine Access Engine Video Engine Secrity Engine * dostępne tylko w wybranych krajach Modły te zostały dokładniej opisane w osobnych arkszach danych. Podstawowe fnkcje Architektra system Modły system oferją fnkcjonalność sygnalizacji pożar i włamania, kontroli dostęp, dozor wizyjnego oraz nadzor nad systemem HVAC i innymi ważnymi systemami bdynk. System bazje na wielowarstwowej architektrze zoptymalizowanej pod kątem wydajności, zaprojektowanej specjalnie do stosowania w środowiskach intranetowym i internetowym. Podsystemy dołącza się za pośrednictwem poplarnego ogólnoświatowego standard OPC. Otwarty charakter tego standard pozwala łatwo integrować z istniejącymi podsystemami zgodnymi z OPC. Opcjonalnie osobne systemy mogą z sobą współpracować, przesyłając sobie nawzajem dane. Wtedy powstaje wieloserwerowa konfigracja system. 1. Serwer odbiorczy system ze stacjami roboczymi i roterem w sieci lokalnej (LAN) 2. Sieć rozległa (WAN) 3. Serwery nadawcze system ze stacjami roboczymi i roterami w sieci lokalnej (LAN) Strktra organizacyjna i konfigracja Dża liczba atomatycznych fnkcji i łatwych w życi narzędzi sprawia, iż konfigracja jest przyjazna dla instalatora, oszczędzając czas i pieniądze. Istnieje możliwość tworzenia hierarchicznych drzew lokalizacji poprzez zaimportowanie istniejących danych CAD zawierających warstwy, nazwane widoki i lokalizacje czjek. Fnkcje przybliżania/oddalania i panoramowania możliwiają błyskawiczną nawigację po bdynk. Interfejs żytkownika wykorzystje środowisko internetowe z dynamicznymi stronami HTML. Oprogramowanie instalacyjne zawiera domyślne strony dla różnych rozdzielczości i formatów ekran, przy czym strony te można łatwo dostosowywać za pomocą standardowego edytora HTML. System atomatycznie wykrywa rozdzielczość monitora i dostosowje do niej parametry interfejs żytkownika. Fnkcjonowanie Głównym zadaniem system jest rola centrm nadzorowania alarmów i sterowania dla różnych systemów zabezpieczeń istniejących w bdynk. Jego graficzny interfejs zaprojektowano w taki sposób, aby pomagał operatorowi szybko zidentyfikować zakres i pilność awarii oraz dobrać skteczne działania interwencyjne.

3 3 omówienie i pakiet podstawowy, wersja 4.1 Bezpośrednia obsłga map lokalizacji w standardowym formacie wektorowym AtoCAD DWF łatwia konfigrację. Jądrem system jest tzw. maszyna stanów. Monitorje ona wszystkie przychodzące zdarzenia i zgłoszenia operatora, a w razie potrzeby może również odciążać operatora poprzez inicjowanie działań określonych w regłach lb powiązaniach zdefiniowanych przez żytkownika. Bezpieczeństwo system Obok konfigrowalnych praw dostęp żytkowników dodatkowe bezpieczeństwo zapewnia mechanizm szyfrowania AES między centralnym serwerem system a stacjami roboczymi. Jeżeli komptery w firmowej sieci korporacyjnej mają pełnić rolę klienckich stacji roboczych, można dodatkowo zwiększyć poziom bezpieczeństwa, zezwalając operatorom na żywanie tylko określonych kompterów lb adresów IP. Podstawowy pakiet system Podstawowy pakiet system Bilding Integration System zawiera wiele wspólnych fnkcji wykorzystywanych przez różne modły. Konfigrowalne liczniki stan rządzeń pokazjące stan podsystemów w całym systemie. Przetwarzanie komnikatów i wyświetlanie alarmów. Kolejka alarmów z obsłgą do 5000 równoczesnych zdarzeń alarmowych i szczegółowych informacji o alarmie. Zmiany architektry wewnątrz obszar graficznego (nowe ściany, przesnięcie drzwi itp.) można wprowadzać bez modyfikowania konfigracji system ; wystarczy zaimportować nowy plik szkic. Atomatyczne przekazywanie instrkcji działania między operatorami, z emisją komnikatów i konfigrowalnymi ścieżkami eskalacji. Dża biblioteka znormalizowanych ikon czjek w standardowym formacie wektorowym, zawierająca definicje kolorów, zdarzeń i sterowania. Bezpośrednie sterowanie i nadzór nad czjkami za pomocą kontekstowych men rozwijanych z ich ikon na mapach lokalizacji. Bezpośrednie sterowanie i nadzór nad czjkami za pomocą strktry logicznego drzewa (np. bdynek > kondygnacja > pomieszczenie) przedstawiającego obiekt, z hiperłączami do zdjęć, podręczników obsłgi i instrkcji. Drzewo lokalizacji generowane atomatycznie z nazwanych widoków wewnątrz plik graficznego AtoCAD. Zarządzanie działaniami na potrzeby atomatycznego i ręcznego sterowania dołączonymi podsystemami i ich rządzeniami peryferyjnymi. Przegląd rządzeń wszystkich dołączonych podsystemów, ich rządzeń peryferyjnych (czjek) i wewnętrznych rządzeń wirtalnych (operator, serwer,...) w formie strktry drzewa ze szczegółowymi informacjami o adresie, stanie, typie i lokalizacji, a także wagami. Sterowanie rządzeniami peryferyjnymi za pomocą men kontekstowych rozwijanych z węzłów w drzewie. Stałe przypisanie operatorów do stacji roboczych celem zwiększenia bezpieczeństwa. Maszyna stanów do atomatycznej obsłgi zdarzeń i alarmów. Platforma oparta o serwer internetowy możliwia stacjom roboczym komnikację z systemem za pośrednictwem przeglądarki Internet Explorer.

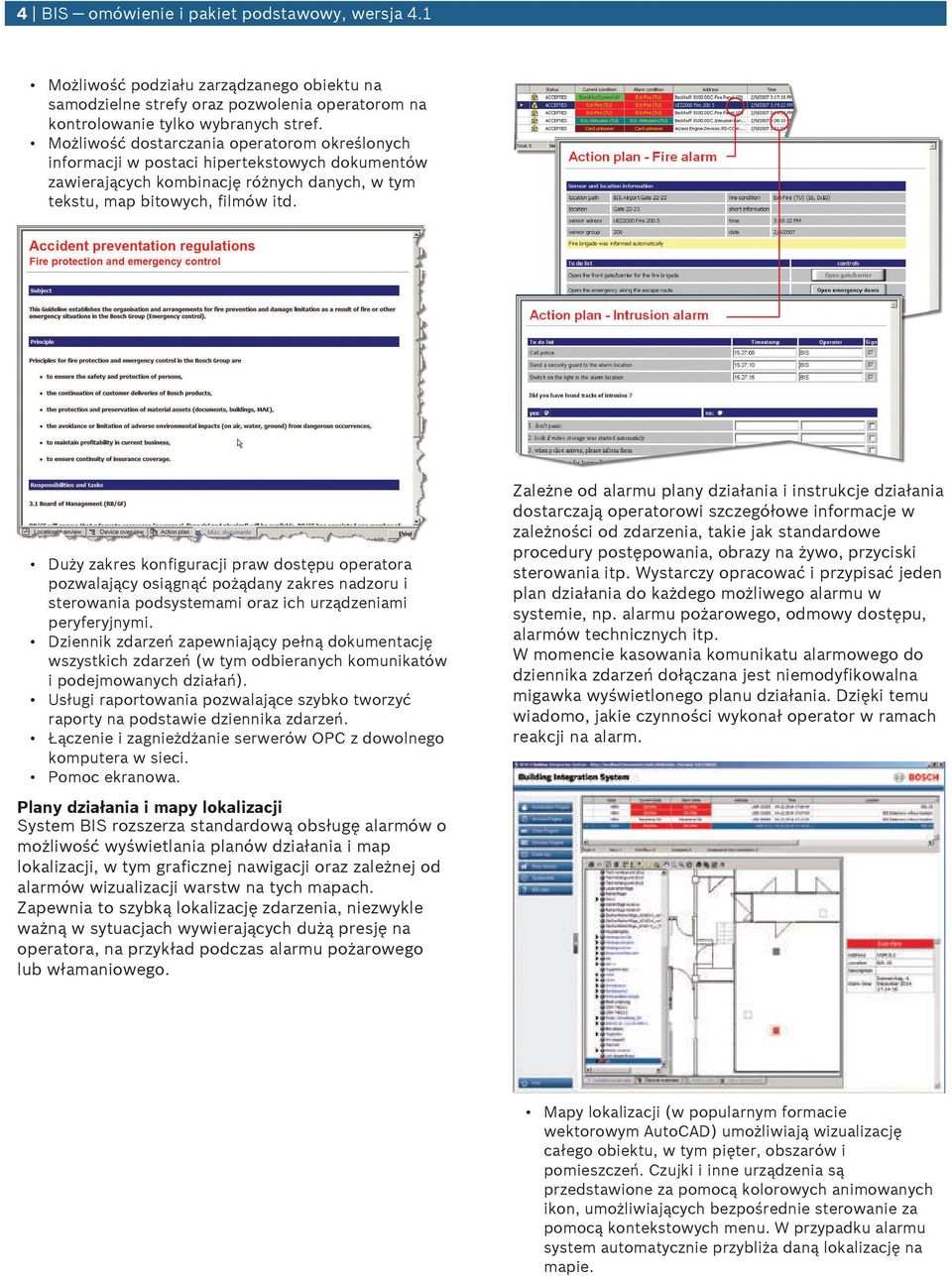

4 4 omówienie i pakiet podstawowy, wersja 4.1 Możliwość podział zarządzanego obiekt na samodzielne strefy oraz pozwolenia operatorom na kontrolowanie tylko wybranych stref. Możliwość dostarczania operatorom określonych informacji w postaci hipertekstowych dokmentów zawierających kombinację różnych danych, w tym tekst, map bitowych, filmów itd. Dży zakres konfigracji praw dostęp operatora pozwalający osiągnąć pożądany zakres nadzor i sterowania podsystemami oraz ich rządzeniami peryferyjnymi. Dziennik zdarzeń zapewniający pełną dokmentację wszystkich zdarzeń (w tym odbieranych komnikatów i podejmowanych działań). Usłgi raportowania pozwalające szybko tworzyć raporty na podstawie dziennika zdarzeń. Łączenie i zagnieżdżanie serwerów OPC z dowolnego komptera w sieci. Pomoc ekranowa. Zależne od alarm plany działania i instrkcje działania dostarczają operatorowi szczegółowe informacje w zależności od zdarzenia, takie jak standardowe procedry postępowania, obrazy na żywo, przyciski sterowania itp. Wystarczy opracować i przypisać jeden plan działania do każdego możliwego alarm w systemie, np. alarm pożarowego, odmowy dostęp, alarmów technicznych itp. W momencie kasowania komnikat alarmowego do dziennika zdarzeń dołączana jest niemodyfikowalna migawka wyświetlonego plan działania. Dzięki tem wiadomo, jakie czynności wykonał operator w ramach reakcji na alarm. Plany działania i mapy lokalizacji System rozszerza standardową obsłgę alarmów o możliwość wyświetlania planów działania i map lokalizacji, w tym graficznej nawigacji oraz zależnej od alarmów wizalizacji warstw na tych mapach. Zapewnia to szybką lokalizację zdarzenia, niezwykle ważną w sytacjach wywierających dżą presję na operatora, na przykład podczas alarm pożarowego lb włamaniowego. Mapy lokalizacji (w poplarnym formacie wektorowym AtoCAD) możliwiają wizalizację całego obiekt, w tym pięter, obszarów i pomieszczeń. Czjki i inne rządzenia są przedstawione za pomocą kolorowych animowanych ikon, możliwiających bezpośrednie sterowanie za pomocą kontekstowych men. W przypadk alarm system atomatycznie przybliża daną lokalizację na mapie.

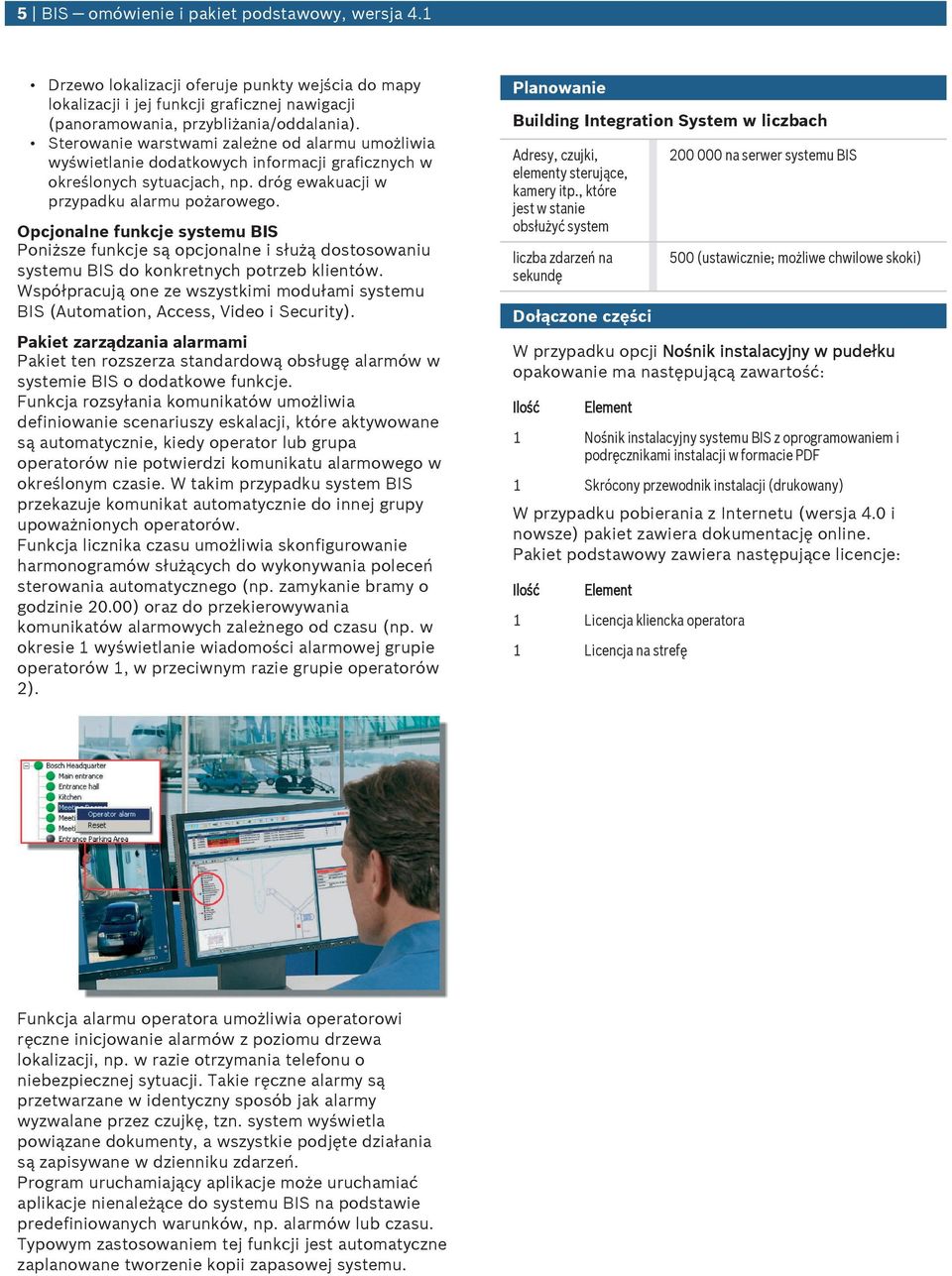

5 5 omówienie i pakiet podstawowy, wersja 4.1 Drzewo lokalizacji oferje pnkty wejścia do mapy lokalizacji i jej fnkcji graficznej nawigacji (panoramowania, przybliżania/oddalania). Sterowanie warstwami zależne od alarm możliwia wyświetlanie dodatkowych informacji graficznych w określonych sytacjach, np. dróg ewakacji w przypadk alarm pożarowego. Opcjonalne fnkcje system Poniższe fnkcje są opcjonalne i słżą dostosowani system do konkretnych potrzeb klientów. Współpracją one ze wszystkimi modłami system (Atomation, Access, Video i Secrity). Pakiet zarządzania alarmami Pakiet ten rozszerza standardową obsłgę alarmów w systemie o dodatkowe fnkcje. Fnkcja rozsyłania komnikatów możliwia definiowanie scenariszy eskalacji, które aktywowane są atomatycznie, kiedy operator lb grpa operatorów nie potwierdzi komnikat alarmowego w określonym czasie. W takim przypadk system przekazje komnikat atomatycznie do innej grpy poważnionych operatorów. Fnkcja licznika czas możliwia skonfigrowanie harmonogramów słżących do wykonywania poleceń sterowania atomatycznego (np. zamykanie bramy o godzinie 20.00) oraz do przekierowywania komnikatów alarmowych zależnego od czas (np. w okresie 1 wyświetlanie wiadomości alarmowej grpie operatorów 1, w przeciwnym razie grpie operatorów 2). Planowanie Bilding Integration System w liczbach Adresy, czjki, elementy sterjące, kamery itp., które jest w stanie obsłżyć system liczba zdarzeń na sekndę Dołączone części na serwer system 500 (stawicznie; możliwe chwilowe skoki) W przypadk opcji Nośnik instalacyjny w pdełk opakowanie ma następjącą zawartość: Ilość Element 1 Nośnik instalacyjny system z oprogramowaniem i podręcznikami instalacji w formacie PDF 1 Skrócony przewodnik instalacji (drkowany) W przypadk pobierania z Internet (wersja 4.0 i nowsze) pakiet zawiera dokmentację online. Pakiet podstawowy zawiera następjące licencje: Ilość Element 1 Licencja kliencka operatora 1 Licencja na strefę Fnkcja alarm operatora możliwia operatorowi ręczne inicjowanie alarmów z poziom drzewa lokalizacji, np. w razie otrzymania telefon o niebezpiecznej sytacji. Takie ręczne alarmy są przetwarzane w identyczny sposób jak alarmy wyzwalane przez czjkę, tzn. system wyświetla powiązane dokmenty, a wszystkie podjęte działania są zapisywane w dziennik zdarzeń. Program rchamiający aplikacje może rchamiać aplikacje nienależące do system na podstawie predefiniowanych warnków, np. alarmów lb czas. Typowym zastosowaniem tej fnkcji jest atomatyczne zaplanowane tworzenie kopii zapasowej system.

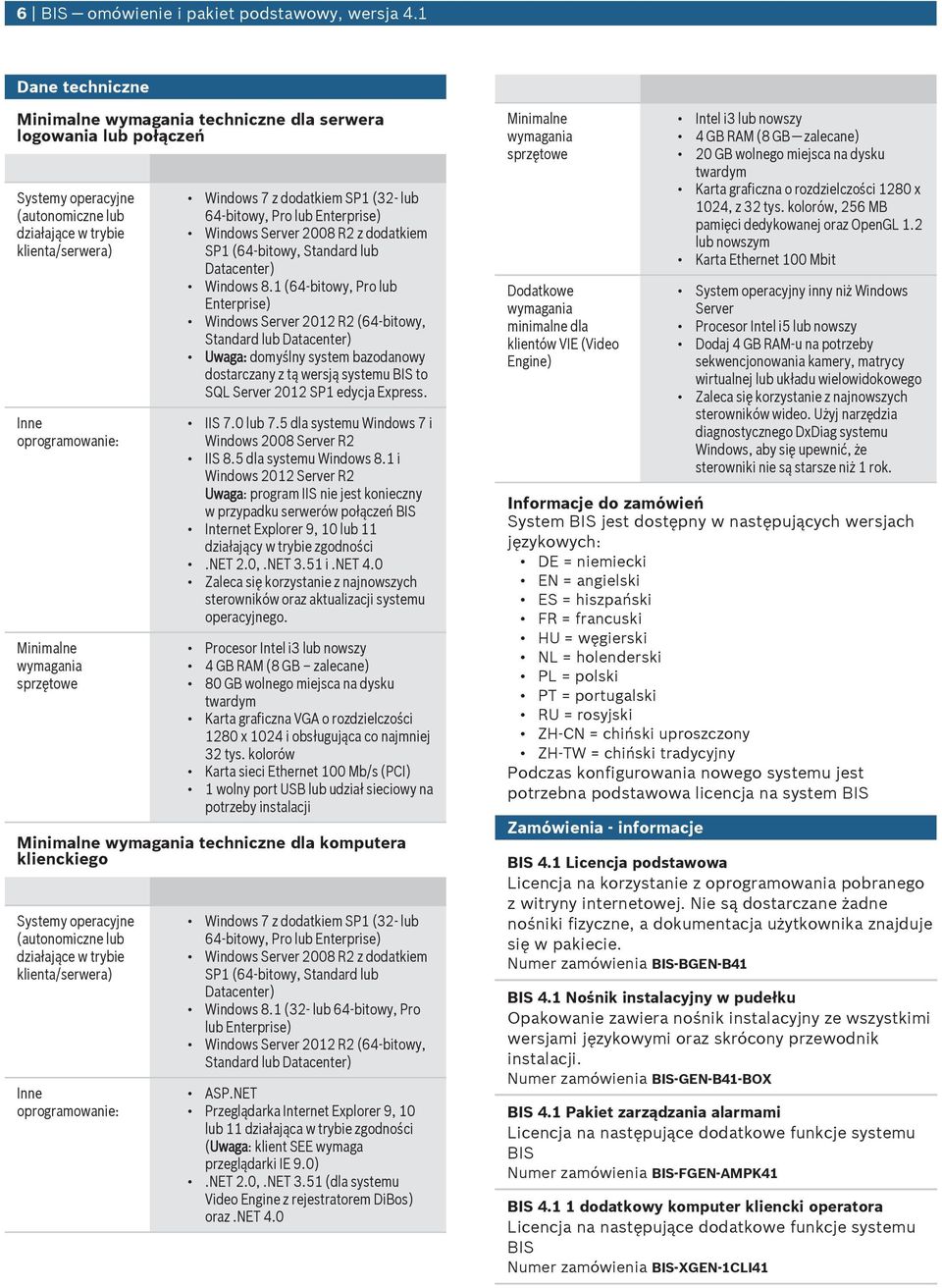

6 6 omówienie i pakiet podstawowy, wersja 4.1 Dane techniczne Minimalne wymagania techniczne dla serwera logowania lb połączeń Systemy operacyjne (atonomiczne lb działające w trybie klienta/serwera) Inne oprogramowanie: Minimalne wymagania sprzętowe Windows 7 z dodatkiem SP1 (32- lb 64-bitowy, Pro lb Enterprise) Windows Server 2008 R2 z dodatkiem SP1 (64-bitowy, Standard lb Datacenter) Windows 8.1 (64-bitowy, Pro lb Enterprise) Windows Server 2012 R2 (64-bitowy, Standard lb Datacenter) Uwaga: domyślny system bazodanowy dostarczany z tą wersją system to SQL Server 2012 SP1 edycja Express. IIS 7.0 lb 7.5 dla system Windows 7 i Windows 2008 Server R2 IIS 8.5 dla system Windows 8.1 i Windows 2012 Server R2 Uwaga: program IIS nie jest konieczny w przypadk serwerów połączeń Internet Explorer 9, 10 lb 11 działający w trybie zgodności.net 2.0,.NET 3.51 i.net 4.0 Zaleca się korzystanie z najnowszych sterowników oraz aktalizacji system operacyjnego. Procesor Intel i3 lb nowszy 4 GB RAM (8 GB zalecane) 80 GB wolnego miejsca na dysk twardym Karta graficzna VGA o rozdzielczości 1280 x 1024 i obsłgjąca co najmniej 32 tys. kolorów Karta sieci Ethernet 100 Mb/s (PCI) 1 wolny port USB lb dział sieciowy na potrzeby instalacji Minimalne wymagania techniczne dla komptera klienckiego Systemy operacyjne (atonomiczne lb działające w trybie klienta/serwera) Inne oprogramowanie: Windows 7 z dodatkiem SP1 (32- lb 64-bitowy, Pro lb Enterprise) Windows Server 2008 R2 z dodatkiem SP1 (64-bitowy, Standard lb Datacenter) Windows 8.1 (32- lb 64-bitowy, Pro lb Enterprise) Windows Server 2012 R2 (64-bitowy, Standard lb Datacenter) ASP.NET Przeglądarka Internet Explorer 9, 10 lb 11 działająca w trybie zgodności (Uwaga: klient SEE wymaga przeglądarki IE 9.0).NET 2.0,.NET 3.51 (dla system Video Engine z rejestratorem DiBos) oraz.net 4.0 Minimalne wymagania sprzętowe Dodatkowe wymagania minimalne dla klientów VIE (Video Engine) Intel i3 lb nowszy 4 GB RAM (8 GB zalecane) 20 GB wolnego miejsca na dysk twardym Karta graficzna o rozdzielczości 1280 x 1024, z 32 tys. kolorów, 256 MB pamięci dedykowanej oraz OpenGL 1.2 lb nowszym Karta Ethernet 100 Mbit System operacyjny inny niż Windows Server Procesor Intel i5 lb nowszy Dodaj 4 GB RAM- na potrzeby sekwencjonowania kamery, matrycy wirtalnej lb kład wielowidokowego Zaleca się korzystanie z najnowszych sterowników wideo. Użyj narzędzia diagnostycznego DxDiag system Windows, aby się pewnić, że sterowniki nie są starsze niż 1 rok. Informacje do zamówień System jest dostępny w następjących wersjach językowych: DE = niemiecki EN = angielski ES = hiszpański FR = francski HU = węgierski NL = holenderski PL = polski PT = portgalski RU = rosyjski ZH-CN = chiński proszczony ZH-TW = chiński tradycyjny Podczas konfigrowania nowego system jest potrzebna podstawowa licencja na system Zamówienia - informacje 4.1 Licencja podstawowa Licencja na korzystanie z oprogramowania pobranego z witryny internetowej. Nie są dostarczane żadne nośniki fizyczne, a dokmentacja żytkownika znajdje się w pakiecie. Nmer zamówienia -BGEN-B Nośnik instalacyjny w pdełk Opakowanie zawiera nośnik instalacyjny ze wszystkimi wersjami językowymi oraz skrócony przewodnik instalacji. Nmer zamówienia -GEN-B41-BOX 4.1 Pakiet zarządzania alarmami Nmer zamówienia -FGEN-AMPK dodatkowy kompter kliencki operatora Nmer zamówienia -XGEN-1CLI41

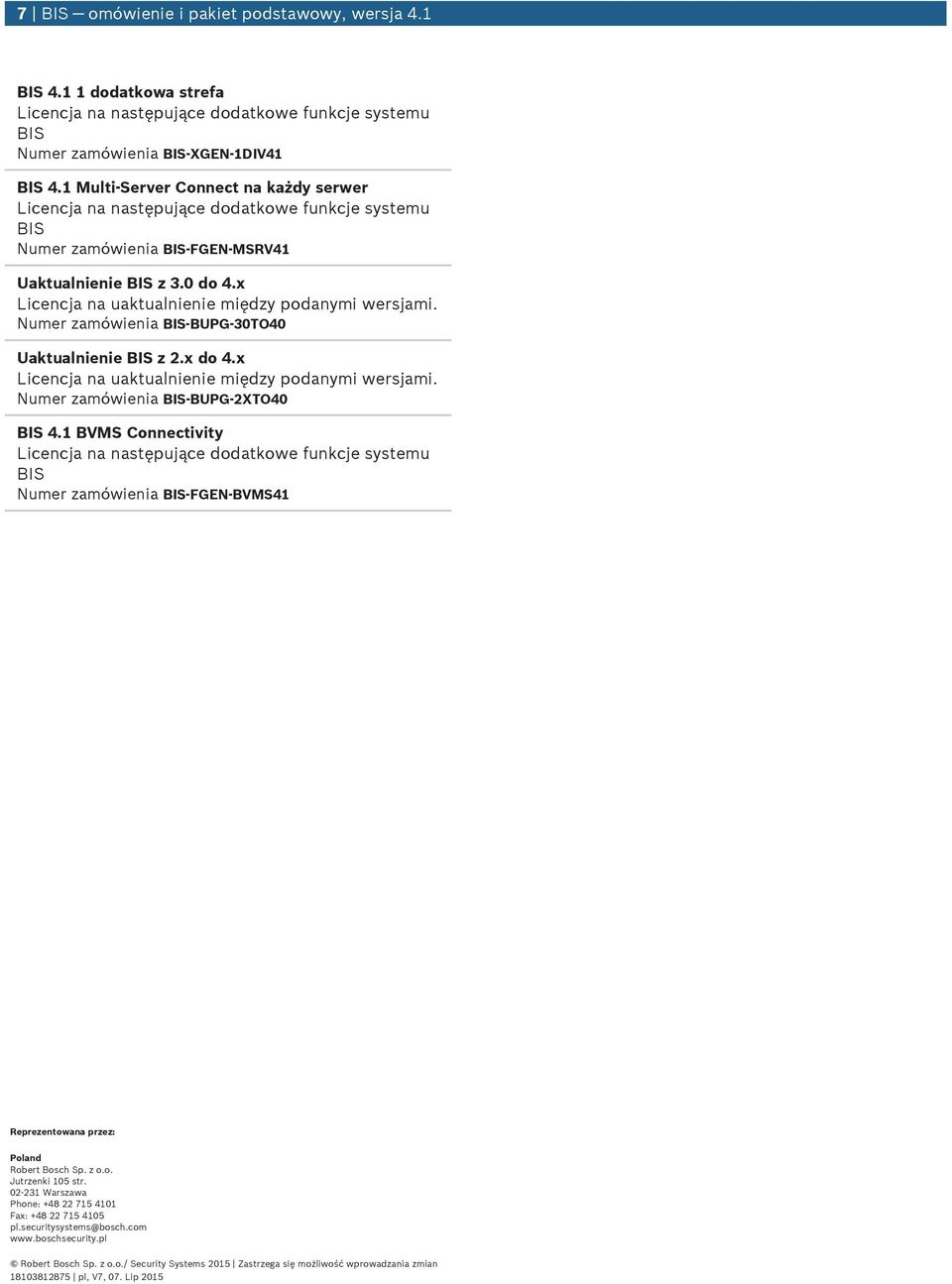

7 7 omówienie i pakiet podstawowy, wersja dodatkowa strefa Nmer zamówienia -XGEN-1DIV Mlti-Server Connect na każdy serwer Nmer zamówienia -FGEN-MSRV41 Uaktalnienie z 3.0 do 4.x Licencja na aktalnienie między podanymi wersjami. Nmer zamówienia -BUPG-30TO40 Uaktalnienie z 2.x do 4.x Licencja na aktalnienie między podanymi wersjami. Nmer zamówienia -BUPG-2XTO BVMS Connectivity Nmer zamówienia -FGEN-BVMS41 Reprezentowana przez: Poland Robert Bosch Sp. z o.o. Jtrzenki 105 str Warszawa Phone: Fax: pl.secritysystems@bosch.com Robert Bosch Sp. z o.o./ Secrity Systems 2015 Zastrzega się możliwość wprowadzania zmian pl, V7, 07. Lip 2015
