1 Obiekt Skibówki - Kamieniec Nr X Strona 1/4 Zmiana A Kat. dok. BE-10 Identyfikator Nr w tomie / Dokumentacja niniejsza jest własnością Inwestora do wykorzystania przy realizacji niżej wymienionego obiektu. Zawarte w niej rozwiązania nie mogą być adaptowane do innych celów ani odstępowane osobom trzecim w całości lub części bez zgody ENERGOPROJEKT-KRAKÓW SA PROJEKT WYKONAWCZY Nazwa obiektu: Linia 110kV Skibówki Kamieniec Zakres opracowania: Stacja 110/15kV Skibówki. Wprowadzenie kabla światłowodowego kierunek Kamieniec. Część: Telekomunikacja Nazwa i adres Inwestora: TAURON Dystrybucja SA Oddział w Krakowie Kraków, ul. Dajwór 27 Nazwa i adres Jednostki Projektowania: Biuro Studiów i Projektów Energetycznych ENERGOPROJEKT-KRAKÓW SA ul. Mazowiecka 21, Kraków Autor opracowania: mgr inż. Zygmunt Kwartnik mgr inż. Janusz Czołowski Sprawdzający: mgr inż. Marcin Uszko Specjalność: telekomunikacja Nr uprawnień: MAP/0499/PWOT/13 Generalny Projektant: inż. Wiesław KURBIEL Specjalność: instalacyjno-inżynieryjna Nr uprawnień: PR-Upr. 449/91 Kraków, kwiecień 2014r. KZ

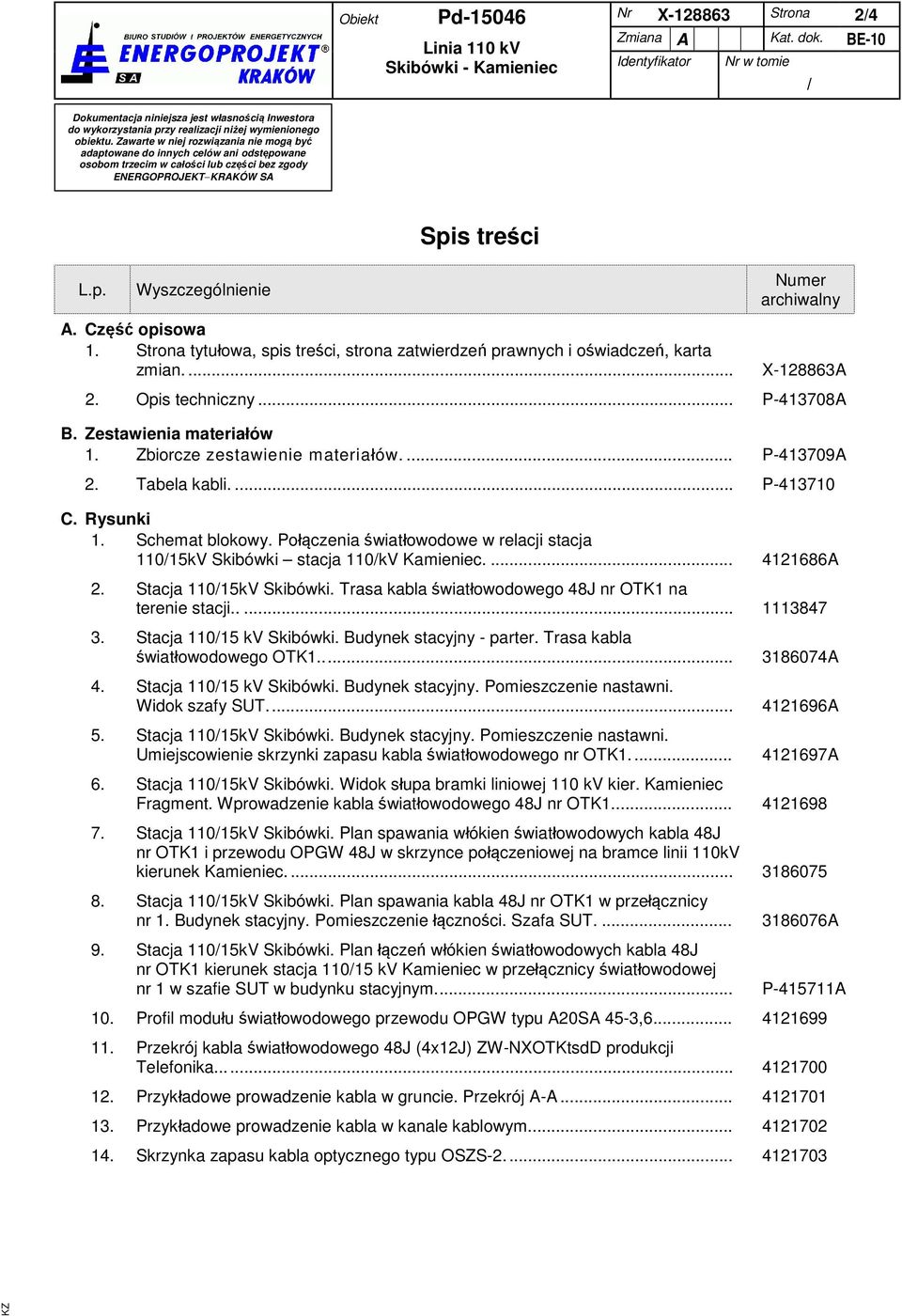

2 Obiekt Skibówki - Kamieniec Nr X Strona 2/4 Zmiana A Kat. dok. BE-10 Identyfikator Nr w tomie / Dokumentacja niniejsza jest własnością Inwestora do wykorzystania przy realizacji niżej wymienionego obiektu. Zawarte w niej rozwiązania nie mogą być adaptowane do innych celów ani odstępowane osobom trzecim w całości lub części bez zgody ENERGOPROJEKT-KRAKÓW SA Spis treści L.p. Wyszczególnienie Numer archiwalny A. Część opisowa 1. Strona tytułowa, spis treści, strona zatwierdzeń prawnych i oświadczeń, karta zmian.... X A 2. Opis techniczny... P A B. Zestawienia materiałów 1. Zbiorcze zestawienie materiałów.... P A 2. Tabela kabli.... P C. Rysunki 1. Schemat blokowy. Połączenia światłowodowe w relacji stacja 110/15kV Skibówki stacja 110/kV Kamieniec A 2. Stacja 110/15kV Skibówki. Trasa kabla światłowodowego 48J nr OTK1 na terenie stacji Stacja 110/15 kv Skibówki. Budynek stacyjny - parter. Trasa kabla światłowodowego OTK Stacja 110/15 kv Skibówki. Budynek stacyjny. Pomieszczenie nastawni. Widok szafy SUT Stacja 110/15kV Skibówki. Budynek stacyjny. Pomieszczenie nastawni. Umiejscowienie skrzynki zapasu kabla światłowodowego nr OTK A A A 6. Stacja 110/15kV Skibówki. Widok słupa bramki liniowej 110 kv kier. Kamieniec Fragment. Wprowadzenie kabla światłowodowego 48J nr OTK Stacja 110/15kV Skibówki. Plan spawania włókien światłowodowych kabla 48J nr OTK1 i przewodu OPGW 48J w skrzynce połączeniowej na bramce linii 110kV kierunek Kamieniec Stacja 110/15kV Skibówki. Plan spawania kabla 48J nr OTK1 w przełącznicy nr 1. Budynek stacyjny. Pomieszczenie łączności. Szafa SUT Stacja 110/15kV Skibówki. Plan łączeń włókien światłowodowych kabla 48J nr OTK1 kierunek stacja 110/15 kv Kamieniec w przełącznicy światłowodowej nr 1 w szafie SUT w budynku stacyjnym A P A 10. Profil modułu światłowodowego przewodu OPGW typu A20SA 45-3, Przekrój kabla światłowodowego 48J (4x12J) ZW-NXOTKtsdD produkcji Telefonika Przykładowe prowadzenie kabla w gruncie. Przekrój A-A Przykładowe prowadzenie kabla w kanale kablowym Skrzynka zapasu kabla optycznego typu OSZS KZ

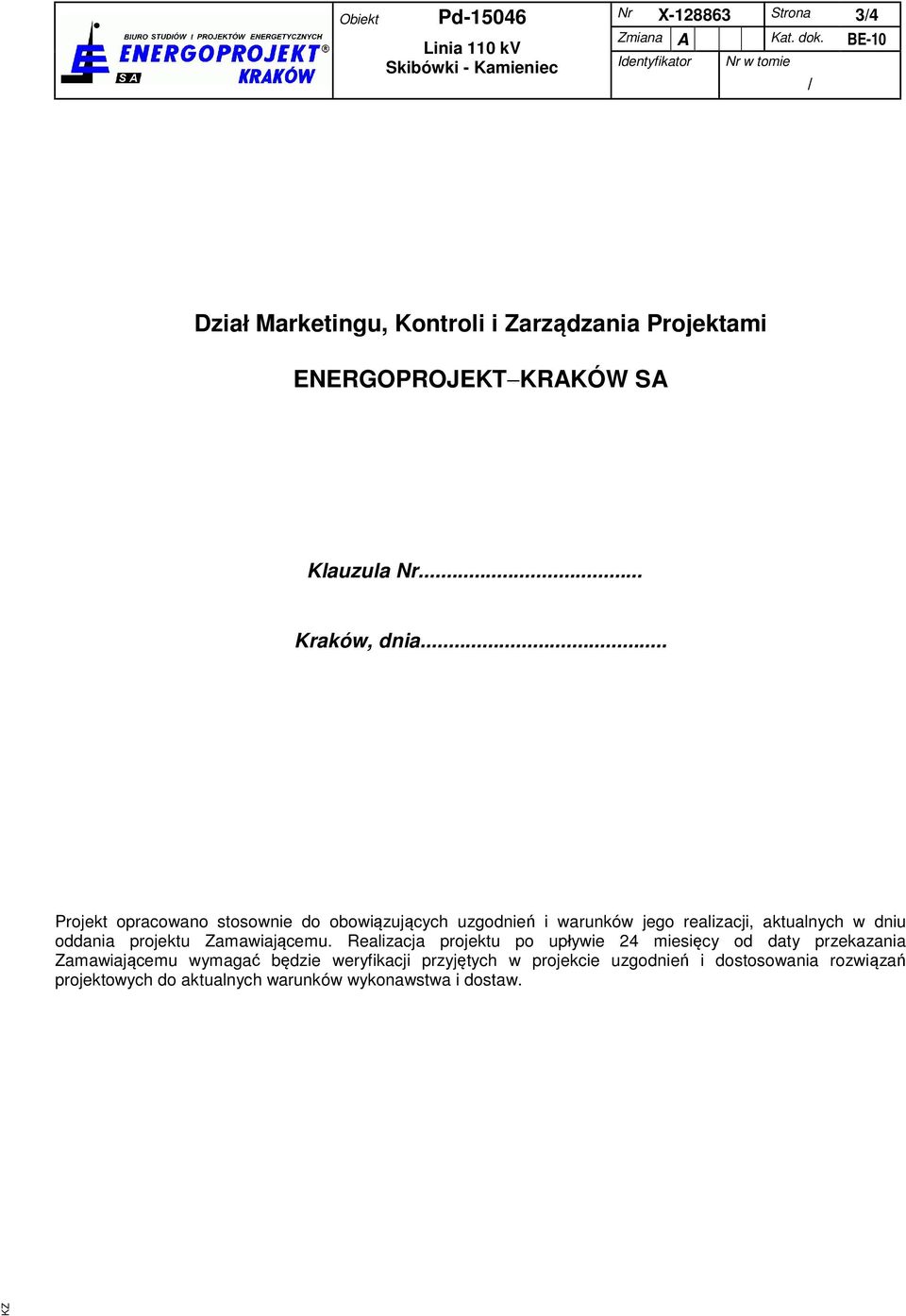

3 Obiekt Skibówki - Kamieniec Nr X Strona 3/4 Zmiana A Kat. dok. BE-10 Identyfikator Nr w tomie / Dział Marketingu, Kontroli i Zarządzania Projektami ENERGOPROJEKT-KRAKÓW SA Klauzula Nr... Kraków, dnia... Projekt opracowano stosownie do obowiązujących uzgodnień i warunków jego realizacji, aktualnych w dniu oddania projektu Zamawiającemu. Realizacja projektu po upływie 24 miesięcy od daty przekazania Zamawiającemu wymagać będzie weryfikacji przyjętych w projekcie uzgodnień i dostosowania rozwiązań projektowych do aktualnych warunków wykonawstwa i dostaw. KZ

4 Obiekt Skibówki - Kamieniec Nr X Strona 4/4 Zmiana A Kat. dok. BE-10 Identyfikator Nr w tomie / KARTA ZMIAN Zmiana Oznacz. Numer Dotyczy rysunku / strony Podstawa, treść zmiany Data Autor zmiany Kierownik zespołu A Uwagi Inwestora pisma: - TT-9/ZW/542/2014 z dnia r. - TD/OKR/SN/JT/2014 z dnia r mgr inż. Zygmunt Kwartnik 1 X A Dodano do numeru literę A oznaczającą zmiany 2 W treści zmieniono numery aktualizowanych rysunków 3 Wypełniono kartę zmian 4 P A Wprowadzono zmianę A 5 P A Wprowadzono zmianę A A Wprowadzono zmianę A A Wprowadzono zmianę A A Wprowadzono zmianę A A Wprowadzono zmianę A A Wprowadzono zmianę A 11 P A Wprowadzono zmianę A KZ

5 Obiekt: Skibówki - Kamieniec Nr P Strona Zmiana A Kat. dok Identyfikator Nr w tomie / 1/6 BE10 Opis techniczny Spis treści: 1 Dane ogólne Inwestor i Zleceniodawca Przedmiot opracowania Podstawa opracowania Projekty związane Rozwiązania techniczne Wprowadzenie kabla światłowodowego Wyprowadzenie projektowanego kabla ze skrzynki połączeniowej Trasa kabla światłowodowego Technologiczne zapasy kabla Spawanie włókien światłowodowych Ochrona przed porażeniem Uwagi montażowe... 5

6 Obiekt: Skibówki - Kamieniec Nr P Strona Zmiana A Kat. dok Identyfikator Nr w tomie / 2/6 BE10 1 Dane ogólne 1.1 Inwestor i Zleceniodawca Inwestorem i Zleceniodawcą jest TAURON Dystrybucja Spółka Akcyjna Oddział w Krakowie ul. Dajwór 27, Kraków. 1.2 Przedmiot opracowania Przedmiotem niniejszego opracowania jest dokumentacja wprowadzenia kabla światłowodowego kierunek stacja 110/15 kv Kamieniec na terenie stacji 110/15 kv Skibówki dla TAURON Dystrybucja Spółka Akcyjna Oddział w Krakowie w ramach Zadania Inwestycyjnego Modernizacja linii 110kV Skibówki-Kamieniec. Na etapie wykonawczym projektowany kabel zostanie zakończony w nowej przełącznicy światłowodowej zamontowanej w pomieszczeniu nastawni w szafie SUT, która jest zestawiona w oddzielnej dokumentacji tom E-2510_F1 Instalacja urządzeń łączności w ramach zadania Modernizacji stacji transformatorowej 110/15kV Skibówki w Zakopanem zmiana układu stacji z H3 na H5 1.3 Podstawa opracowania Podstawę opracowania stanowią: - umowa z TAURON Dystrybucja SA Oddział w Krakowie; - dokumentacja techniczna zastosowanych urządzeń; - uzgodnienia z przedstawicielami TAURON Dystrybucja SA Oddział w Krakowie; - inwentaryzacja obiektów TAURON Dystrybucja SA Oddział w Krakowie przeprowadzona w marcu 2014; - dane zawarte w dokumentacji E-2510_F1 Instalacja urządzeń łączności firmy Enertel SA. 1.4 Projekty związane X Stacja 110/15kV Skibówki. Wprowadzenie kabla światłowodowego kierunek stacja Kamieniec (niniejszy tom). X Stacja 110/15kV Kamieniec. Wprowadzenie kabla światłowodowego kierunek stacja Skibówki. X Wymiana przewodu odgromowego na przewód OPGW na linii 110 kv Skibówki - Kamieniec.

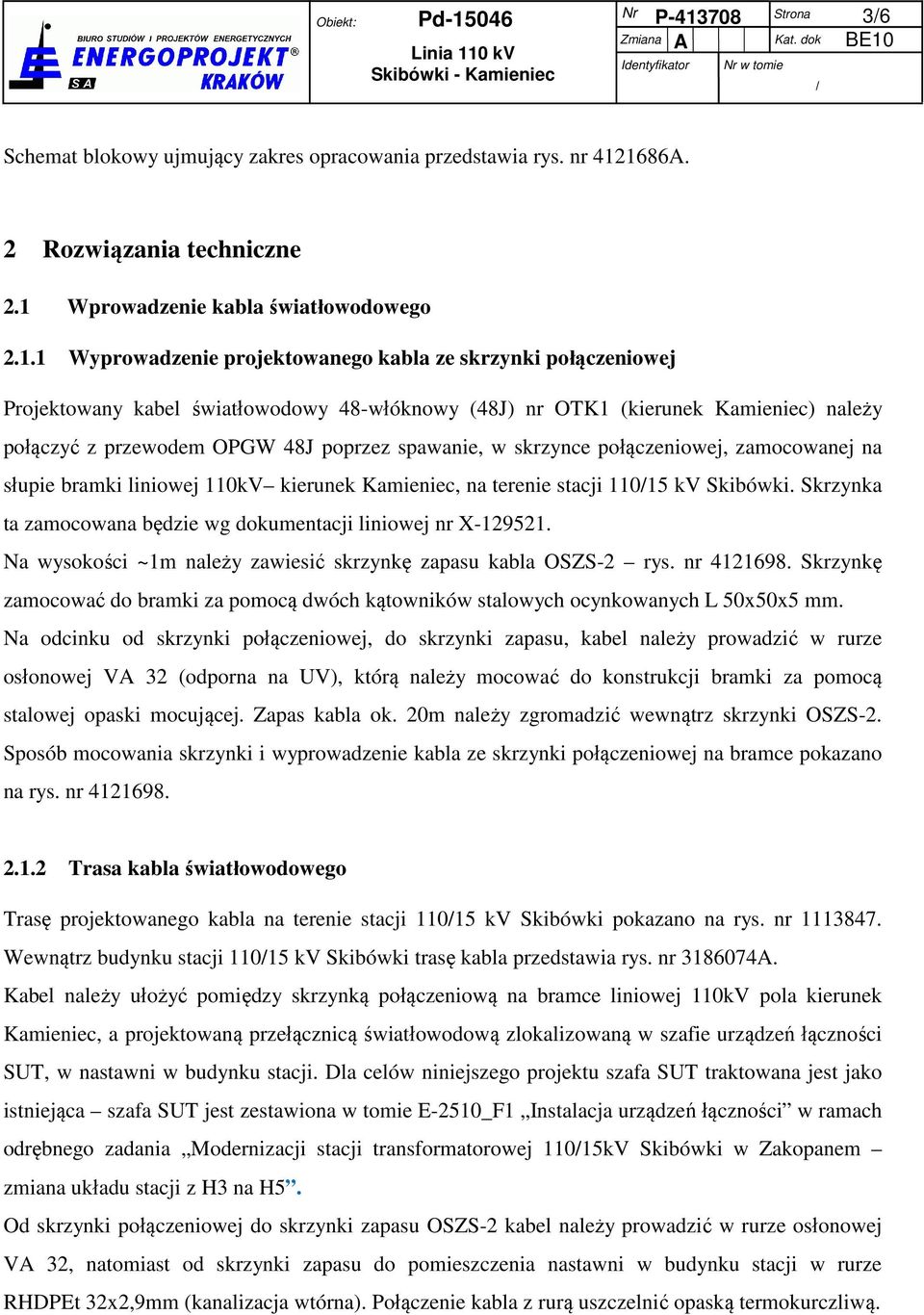

7 Obiekt: Skibówki - Kamieniec Nr P Strona Zmiana A Kat. dok Identyfikator Nr w tomie / 3/6 BE10 Schemat blokowy ujmujący zakres opracowania przedstawia rys. nr A. 2 Rozwiązania techniczne 2.1 Wprowadzenie kabla światłowodowego Wyprowadzenie projektowanego kabla ze skrzynki połączeniowej Projektowany kabel światłowodowy 48-włóknowy (48J) nr OTK1 (kierunek Kamieniec) należy połączyć z przewodem OPGW 48J poprzez spawanie, w skrzynce połączeniowej, zamocowanej na słupie bramki liniowej 110kV kierunek Kamieniec, na terenie stacji 110/15 kv Skibówki. Skrzynka ta zamocowana będzie wg dokumentacji liniowej nr X Na wysokości ~1m należy zawiesić skrzynkę zapasu kabla OSZS-2 rys. nr Skrzynkę zamocować do bramki za pomocą dwóch kątowników stalowych ocynkowanych L 50x50x5 mm. Na odcinku od skrzynki połączeniowej, do skrzynki zapasu, kabel należy prowadzić w rurze osłonowej VA 32 (odporna na UV), którą należy mocować do konstrukcji bramki za pomocą stalowej opaski mocującej. Zapas kabla ok. 20m należy zgromadzić wewnątrz skrzynki OSZS-2. Sposób mocowania skrzynki i wyprowadzenie kabla ze skrzynki połączeniowej na bramce pokazano na rys. nr Trasa kabla światłowodowego Trasę projektowanego kabla na terenie stacji 110/15 kv Skibówki pokazano na rys. nr Wewnątrz budynku stacji 110/15 kv Skibówki trasę kabla przedstawia rys. nr A. Kabel należy ułożyć pomiędzy skrzynką połączeniową na bramce liniowej 110kV pola kierunek Kamieniec, a projektowaną przełącznicą światłowodową zlokalizowaną w szafie urządzeń łączności SUT, w nastawni w budynku stacji. Dla celów niniejszego projektu szafa SUT traktowana jest jako istniejąca szafa SUT jest zestawiona w tomie E-2510_F1 Instalacja urządzeń łączności w ramach odrębnego zadania Modernizacji stacji transformatorowej 110/15kV Skibówki w Zakopanem zmiana układu stacji z H3 na H5. Od skrzynki połączeniowej do skrzynki zapasu OSZS-2 kabel należy prowadzić w rurze osłonowej VA 32, natomiast od skrzynki zapasu do pomieszczenia nastawni w budynku stacji w rurze RHDPEt 32x2,9mm (kanalizacja wtórna). Połączenie kabla z rurą uszczelnić opaską termokurczliwą.

8 Obiekt: Skibówki - Kamieniec Nr P Zmiana A Identyfikator Nr w tomie Strona Kat. dok Na odcinku od skrzynki OSZS-2 do ziemi, rurę RHDPEt dodatkowo należy osłonić wzmocnioną osłoną rurową BE-75 (rura odporna na UV). Od góry, rurę należy wprowadzić do portu skrzynki (średnica wew. 52mm) i uszczelnić opaską termokurczliwą. Od dołu rurę zakopać w ziemi na głębokość około 20cm. Rurę tę należy dodatkowo zamocować do konstrukcji bramki za pomocą kątownika 50x50x5mm i obejmy stalowej ocynkowanej. Przepusty kabla światłowodowego w skrzynce zapasu należy po ułożeniu kabla uszczelnić pianką montażową przed wnikaniem wilgoci do kanalizacji wtórnej. Od bramki kabel należy wprowadzić w wykopie w ziemi do kanału kablowego na głębokości 0,6 m. Nad rurą, w ziemi, trasę kabla oznaczyć taśmą TOL-Opto/20. Rurę z kablem należy układać w ziemi zgodnie z rys. nr (przekrój A-A). W kanale kablowym na terenie rozdz. 110kV rurę z kablem należy doprowadzić do wlotu kanału do budynku nastawni i rozdzielni 15 kv. W kanałach kablowych, rurę z kablem, należy mocować za pomocą opasek zaciskowych mrozoodpornych, do drabinek kablowych wg rys. nr (pokazano rozwiązanie przykładowe). Podczas montażu kabla światłowodowego w kanałach kablowych należy zachować szczególną ostrożność. Wewnątrz budynku nastawni bezpośrednio do pomieszczenia nastawni kabel należy prowadzić w kanałach kablowych wg rys. nr A. Po ułożeniu kabla w kanale kablowym należy go wprowadzić do uprzednio zainstalowanego na ścianie w pomieszczeniu nastawni stelaża zapasu kabla SZK-60-N. Stelaż zamocować należy na ścianie nad kanałem kablowym wg rys. nr A. W stelażu SZK-60-N należy zgromadzić zapas ok. 20 mb kabla. Następnie ze stelaża kabel w rurze ochronnej ICTA 25 mm należy doprowadzić w kanale kablowym do szafy urządzeń łączności SUT. W szafie tej, zgodnie z rys. nr A należy zainstalować przełącznicę światłowodową OptiTel PSP G280 19/2U/48/E-2000APC wraz z szufladą zapasu kabla SZP19/1U/280 dla zakończenia projektowanego kabla 48J kier. Kamieniec. Szafę SUT należy przyłączyć do uziemienia stacji. Szynę uziemiającą w szafie SUT należy połączyć przewodem LgY 16 mm 2 z bednarką uziemiającą w kanale kablowym w pomieszczeniu nastawni. / 4/6 BE Technologiczne zapasy kabla W projekcie przewidziano wykonanie technologicznych zapasów kabla światłowodowego w skrzynce OSZS-2 na słupie bramki liniowej 110kV oraz w skrzynce zapasu SZK-60-N w pomieszczeniu nastawni budynku stacji 110/15 kv Skibówki. Zapasy kabla po ~20m należy pozostawić wewnątrz skrzynki OSZS-2 oraz w skrzynce SZK-60-N.

9 Obiekt: Spawanie włókien światłowodowych Skibówki - Kamieniec Nr P Strona Zmiana A Kat. dok Identyfikator Nr w tomie / 5/6 BE10 Miejscem spawania włókien światłowodowych jest skrzynka połączeniowa na słupie bramki liniowej 110kV oraz przełącznica PS1 (typu OptiTel PSP G280 19/2U/48/E-2000APC) w pomieszczeniu nastawni. W skrzynce połączeniowej włókna z kabla światłowodowego 48J oraz z przewodu OPGW 48J należy spawać łącząc kolorami wg planu spawań. Plan spawań w skrzynce połączeniowej na bramce liniowej pokazano na rys. nr W przełącznicy światłowodowej w szafie SUT należy wykonać spawy włókien kabla z pigtailami wejściowymi. Plan spawań w przełącznicy przedstawia rys. nr A. Załączono także rysunki profili przewodu OPGW 48J i kabla światłowodowego 48J: odpowiednio rys. nr i rys. nr Plan łączeń włókien światłowodowych kabla w przełącznicy przedstawia tabela nr P A. 2.2 Ochrona przed porażeniem W celu zapewnienia właściwej ochrony przed porażeniem wszystkie części przewodzące bierne zainstalowanych urządzeń w szafie urządzeń transmisyjnych połączyć przewodem ochronnym LgY 6mm 2 (zgodnie z normą PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa ) do szyny uziemiającej w szafie. Szynę uziemiającą szafy połączyć następnie przy pomocy linki LgY 16mm 2 do zbiorczej szyny uziemiającej w pomieszczeniu nastawni. 3 Uwagi montażowe Wszystkie roboty objęte niniejszym projektem należy wykonać zgodnie z obowiązującymi normami, przepisami i warunkami na roboty teletechniczne. Podczas prowadzenia robót przestrzegać aktualnych przepisów BHP. - Przy układaniu kabli światłowodowych należy stosować zalecenia ZN-96/TP S.A.-002 Telekomunikacyjne linie kablowe dalekosiężne. Linie optotelekomunikacyjne. Ogólne wymagania techniczne. - W trakcie prac montażowych należy zachować szczególną ostrożność przy obchodzeniu się z kablem światłowodowym zgodnie z wymogami producenta kabla, zwłaszcza w zakresie minimalnego promienia gięcia (min. 0,3m) oraz dopuszczalnej temperatury instalacji i montażu kabla (-15 o C +60 o C). - Przed montażem i po montażu kabla wykonać niezbędne pomiary włókien światłowodowych.

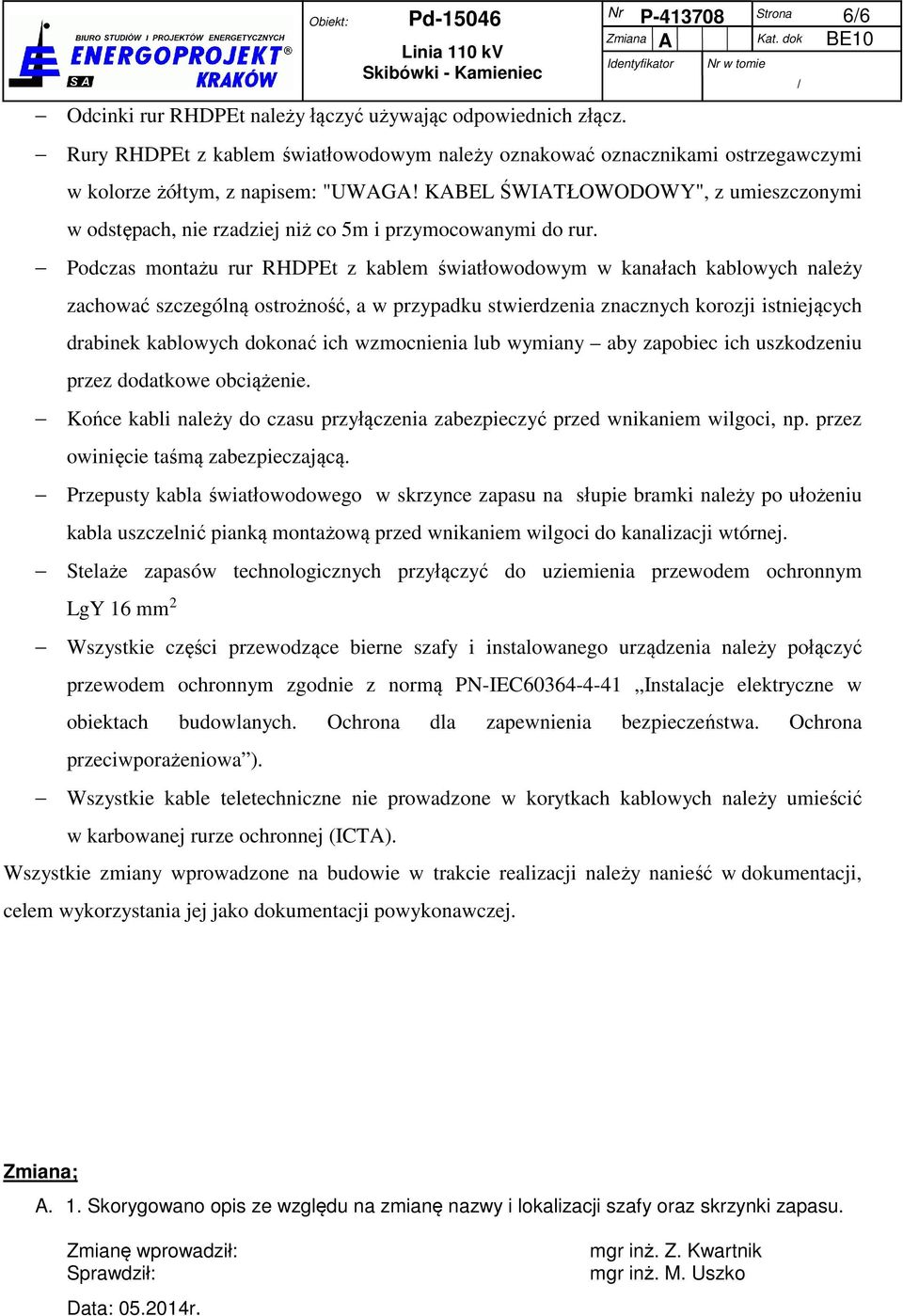

10 Obiekt: Skibówki - Kamieniec - Odcinki rur RHDPEt należy łączyć używając odpowiednich złącz. Nr P Zmiana A Identyfikator Nr w tomie Strona Kat. dok - Rury RHDPEt z kablem światłowodowym należy oznakować oznacznikami ostrzegawczymi w kolorze żółtym, z napisem: "UWAGA! KABEL ŚWIATŁOWODOWY", z umieszczonymi w odstępach, nie rzadziej niż co 5m i przymocowanymi do rur. - Podczas montażu rur RHDPEt z kablem światłowodowym w kanałach kablowych należy zachować szczególną ostrożność, a w przypadku stwierdzenia znacznych korozji istniejących drabinek kablowych dokonać ich wzmocnienia lub wymiany aby zapobiec ich uszkodzeniu przez dodatkowe obciążenie. - Końce kabli należy do czasu przyłączenia zabezpieczyć przed wnikaniem wilgoci, np. przez owinięcie taśmą zabezpieczającą. - Przepusty kabla światłowodowego w skrzynce zapasu na słupie bramki należy po ułożeniu kabla uszczelnić pianką montażową przed wnikaniem wilgoci do kanalizacji wtórnej. - Stelaże zapasów technologicznych przyłączyć do uziemienia przewodem ochronnym LgY 16 mm 2 - Wszystkie części przewodzące bierne szafy i instalowanego urządzenia należy połączyć przewodem ochronnym zgodnie z normą PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa ). - Wszystkie kable teletechniczne nie prowadzone w korytkach kablowych należy umieścić w karbowanej rurze ochronnej (ICTA). Wszystkie zmiany wprowadzone na budowie w trakcie realizacji należy nanieść w dokumentacji, celem wykorzystania jej jako dokumentacji powykonawczej. / 6/6 BE10 Zmiana; A. 1. Skorygowano opis ze względu na zmianę nazwy i lokalizacji szafy oraz skrzynki zapasu. Zmianę wprowadził: Sprawdził: Data: r. mgr inż. Z. Kwartnik mgr inż. M. Uszko

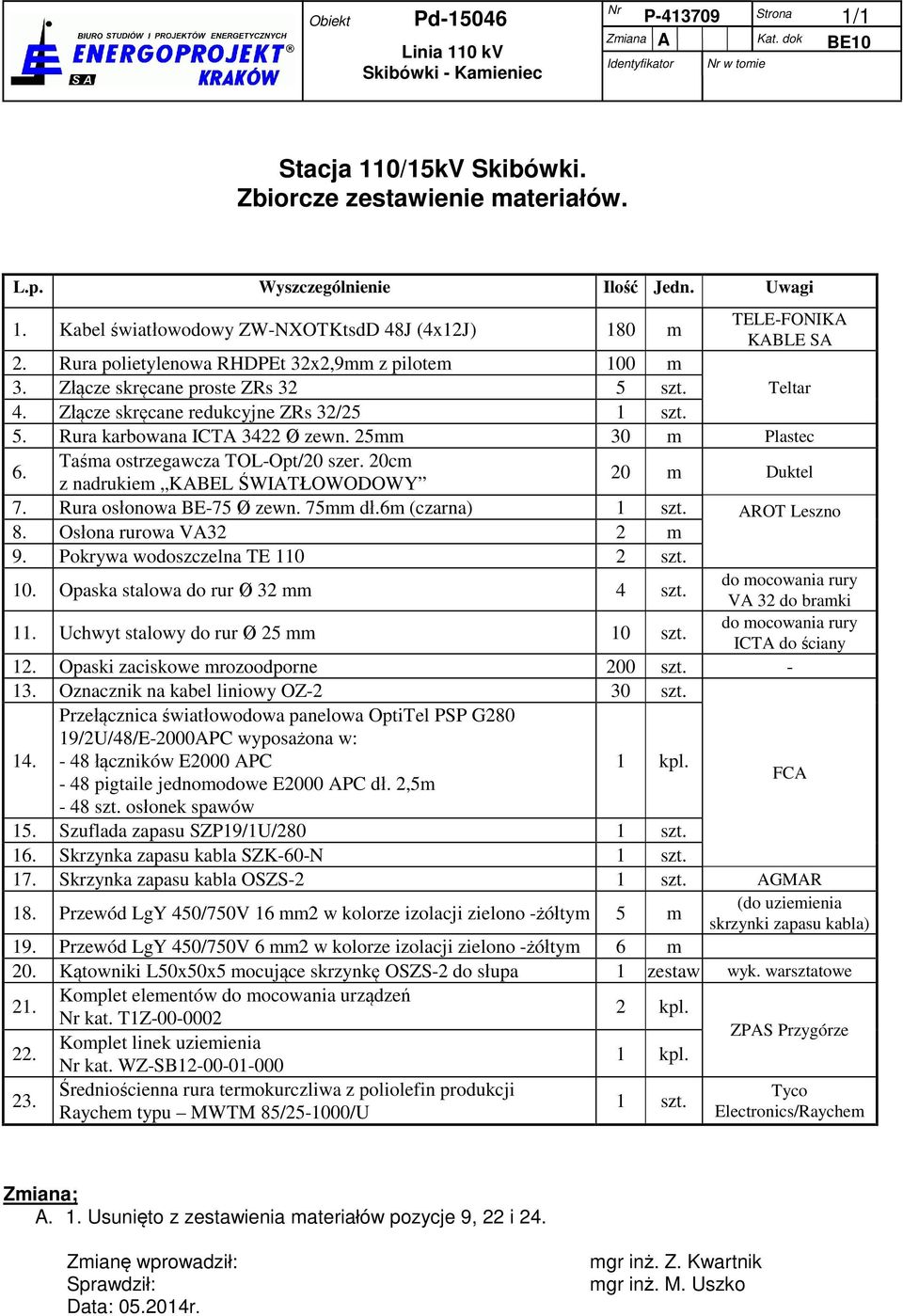

11 Obiekt Skibówki - Kamieniec Nr P Strona Zmiana A Identyfikator Kat. dok Nr w tomie 1/1 BE10 Stacja 110/15kV Skibówki. Zbiorcze zestawienie materiałów. L.p. Wyszczególnienie Ilość Jedn. Uwagi 1. Kabel światłowodowy ZW-NXOTKtsdD 48J (4x12J) 180 m TELE-FONIKA KABLE SA 2. Rura polietylenowa RHDPEt 32x2,9mm z pilotem 100 m 3. Złącze skręcane proste ZRs 32 5 szt. Teltar 4. Złącze skręcane redukcyjne ZRs 32/25 1 szt. 5. Rura karbowana ICTA 3422 Ø zewn. 25mm 30 m Plastec 6. Taśma ostrzegawcza TOL-Opt/20 szer. 20cm z nadrukiem KABEL ŚWIATŁOWODOWY 20 m Duktel 7. Rura osłonowa BE-75 Ø zewn. 75mm dł.6m (czarna) 1 szt. AROT Leszno 8. Osłona rurowa VA32 2 m 9. Pokrywa wodoszczelna TE szt. 10. Opaska stalowa do rur Ø 32 mm 4 szt. do mocowania rury VA 32 do bramki 11. Uchwyt stalowy do rur Ø 25 mm 10 szt. do mocowania rury ICTA do ściany 12. Opaski zaciskowe mrozoodporne 200 szt Oznacznik na kabel liniowy OZ-2 30 szt. Przełącznica światłowodowa panelowa OptiTel PSP G280 19/2U/48/E-2000APC wyposażona w: łączników E2000 APC 1 kpl pigtaile jednomodowe E2000 APC dł. 2,5m FCA - 48 szt. osłonek spawów 15. Szuflada zapasu SZP19/1U/280 1 szt. 16. Skrzynka zapasu kabla SZK-60-N 1 szt. 17. Skrzynka zapasu kabla OSZS-2 1 szt. AGMAR 18. Przewód LgY 450/750V 16 mm2 w kolorze izolacji zielono -żółtym 5 m (do uziemienia skrzynki zapasu kabla) 19. Przewód LgY 450/750V 6 mm2 w kolorze izolacji zielono -żółtym 6 m 20. Kątowniki L50x50x5 mocujące skrzynkę OSZS-2 do słupa 1 zestaw wyk. warsztatowe 21. Komplet elementów do mocowania urządzeń Nr kat. T1Z kpl. 22. Komplet linek uziemienia Nr kat. WZ-SB kpl. ZPAS Przygórze 23. Średniościenna rura termokurczliwa z poliolefin produkcji Tyco 1 szt. Raychem typu MWTM 85/ /U Electronics/Raychem Zmiana; A. 1. Usunięto z zestawienia materiałów pozycje 9, 22 i 24. Zmianę wprowadził: Sprawdził: Data: r. mgr inż. Z. Kwartnik mgr inż. M. Uszko

12 Obiekt Skibówki - Kamieniec Nr P Strona Zmiana Kat. dok Identyfikator Nr w tomie / 1/1 BE-10 Tabela kabli światłowodowych L. p. Nr kabla schemat Oznaczenie kabla na oznaczniku kablowym Typ kabla Długość kabla [m] Trasa kabla kanał ziemia skąd dokąd OTK1/48J Tauron Dystrybucja SA ZW-NXOTKtsdD 48J Bramka stacyjna linii 110 kv kier. Kamieniec Szafa ODF w pomieszczeniu łączności. Uwagi: 1. Na oznaczniku OZ-2 należy wpisać w pozycji: Relacja: OTK1/14/48J/Kamieniec Typ kabla: ZW-NXOTKtsdD 48J Rok Budowy: 2014r. Właściciel kabla: Tauron Dystrybucja SA

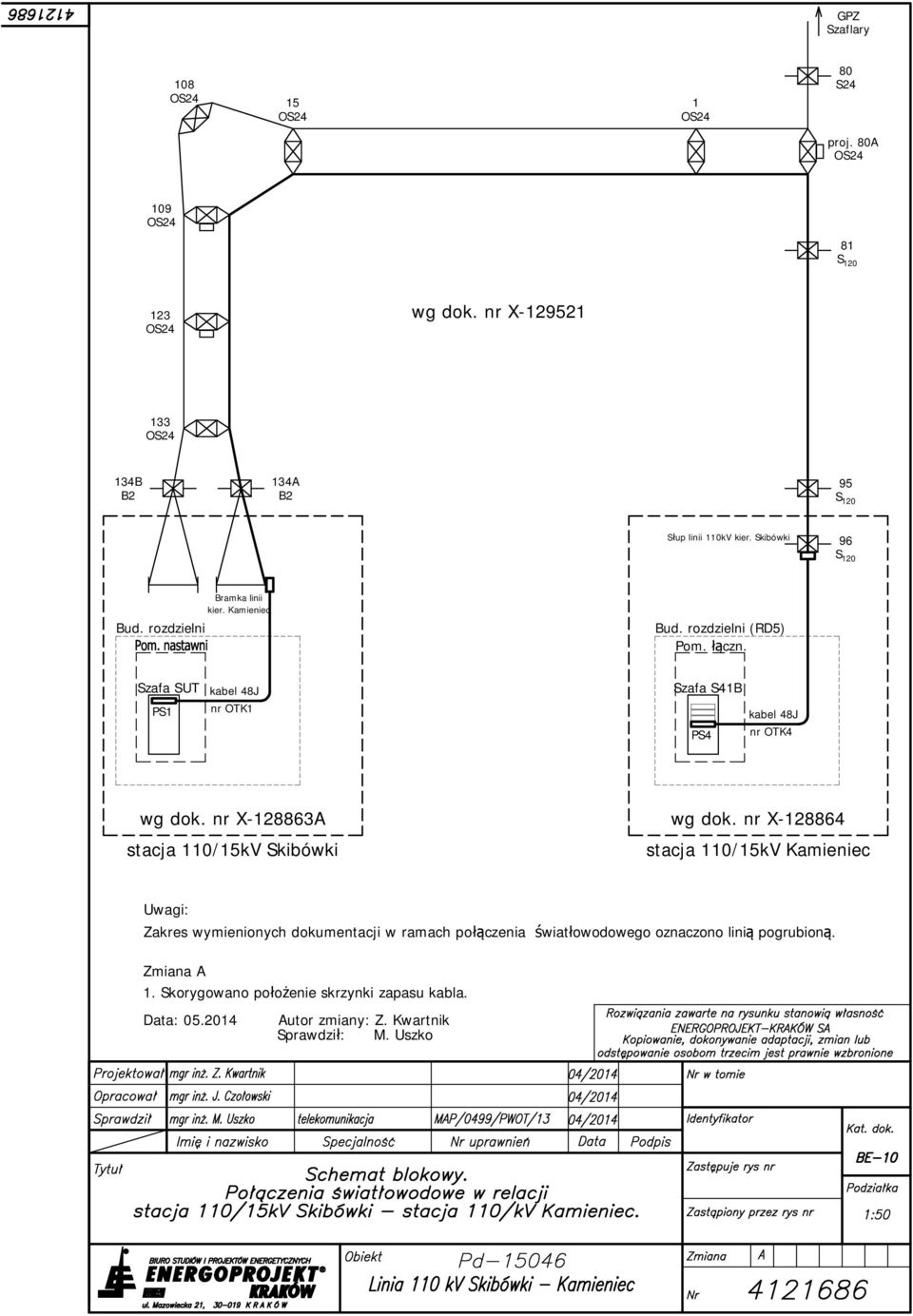

13 GPZ Szaflary 108 OS24 15 OS24 1 OS24 80 S24 proj. 80A OS OS24 81 S OS24 wg dok. nr X OS24 134B B2 134A B2 95 S 120 Słup linii 110kV kier. Skibówki 96 S 120 Bud. rozdzielni Bramka linii kier. Kamieniec Bud. rozdzielni (RD5) Pom. łączn. Szafa SUT kabel 48J PS1 nr OTK1 Szafa S41B PS4 kabel 48J nr OTK4 wg dok. nr X A stacja 110/15kV Skibówki wg dok. nr X stacja 110/15kV Kamieniec Uwagi: Zakres wymienionych dokumentacji w ramach połączenia światłowodowego oznaczono linią pogrubioną. Zmiana A 1. Skorygowano położenie skrzynki zapasu kabla. Data: Autor zmiany: Z. Kwartnik Sprawdził: M. Uszko

14 Szaflary Kamieniec Przewód OPGW typu A20SA 45-3,6 wg. dok. proj. linii X ROZDZIELNIA 110kV Wprowadzanie kabla nr OTK1 kier. Kamieniec na bramce liniowej wg rys. nr Kabel prowadzony w gruncie przekrój A-A rys. nr A A Kabel światłowodowy nr OTK1 w rurze ochronnej RHDPEt 32x2,9 mm Kanał kablowy WIATA P.POŻ. TR1 TR2 BKR NR 1 BKR NR 2 Ciąg dalszy trasy kabla OTK1 48J wg rys. nr KWASOWNIA AKUMULAT. POM. GOSP. PRZEDSIONEK POM. SANIT. PRZEDSIONEK POM. TEN NASTAWNIA ROZDZIELNIA 15kV Uwaga: Rysunek jest aktualny wyłącznie w zakresie projektowanych urządzeń oznaczonych linią pogrubioną.

15 Przedsionek Pomieszczenie nastawni Pomieszczenie TEN Biurko Uwagi: Rysunek jest aktualny wyłącznie w zakresie projektowanych i rozbudowywanych urządzeń oznaczonych linią pogrubioną

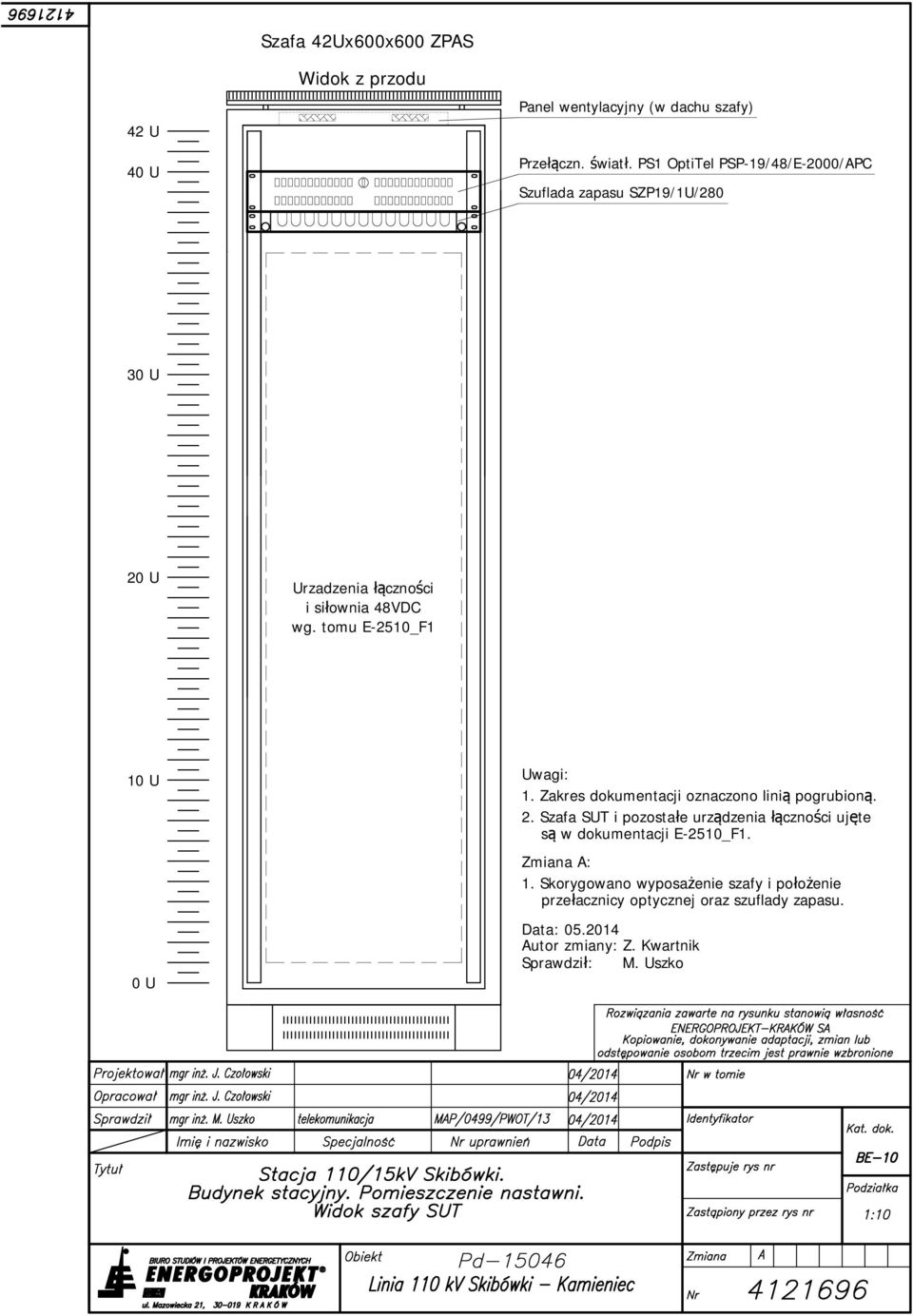

16 42 U 40 U Szafa 42Ux600x600 ZPAS Widok z przodu Panel wentylacyjny (w dachu szafy) Przełączn. światł. PS1 OptiTel PSP-19/48/E-2000/APC Szuflada zapasu SZP19/1U/ U 20 U Urzadzenia łączności i siłownia 48VDC wg. tomu E-2510_F1 10 U 0 U Uwagi: 1. Zakres dokumentacji oznaczono linią pogrubioną. 2. Szafa SUT i pozostałe urządzenia łączności ujęte są w dokumentacji E-2510_F1. Zmiana A: 1. Skorygowano wyposażenie szafy i położenie przełacznicy optycznej oraz szuflady zapasu. Data: Autor zmiany: Z. Kwartnik Sprawdził: M. Uszko

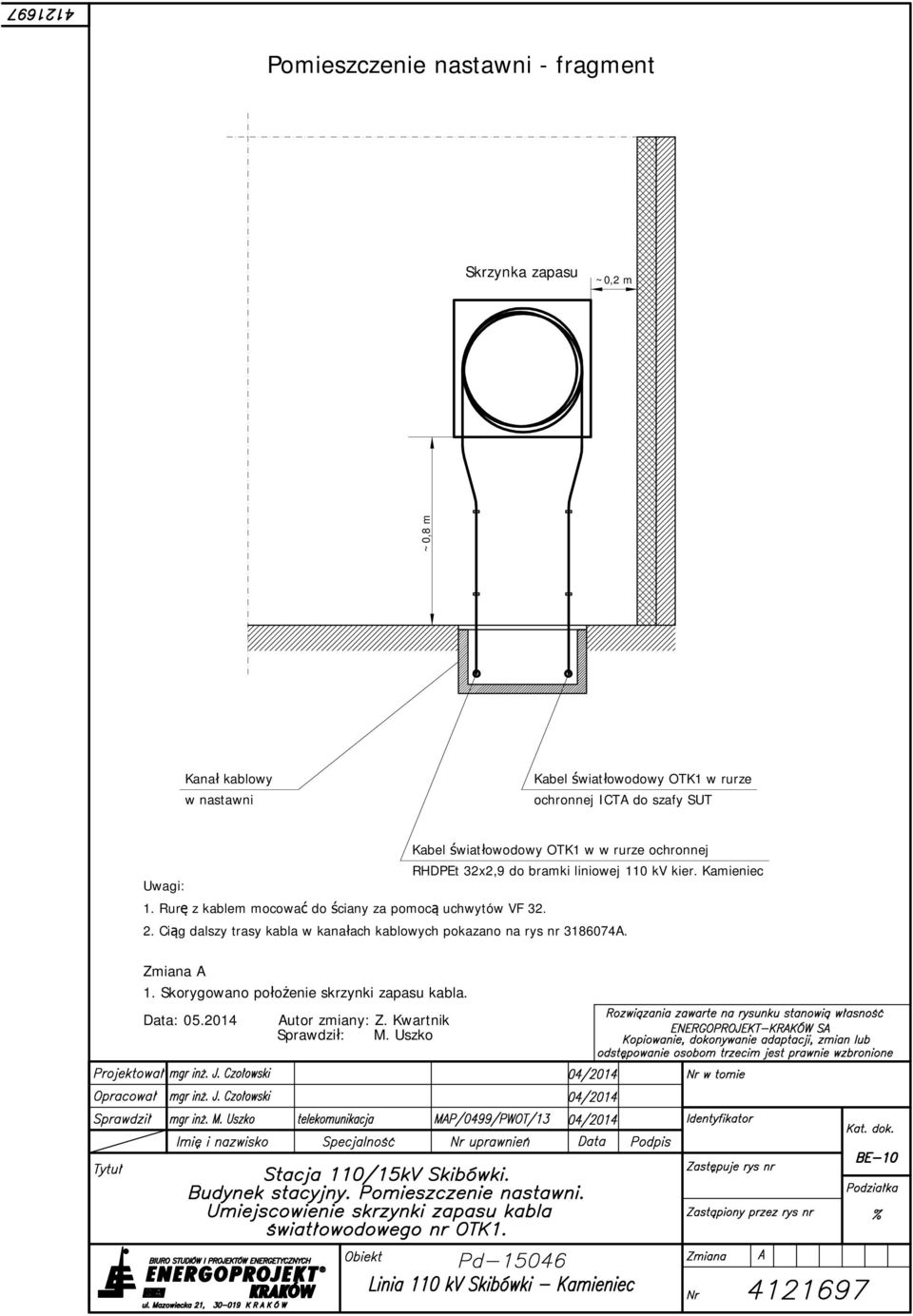

17 Pomieszczenie nastawni - fragment Skrzynka zapasu ~0,2 m ~0,8 m Kanał kablowy w nastawni Kabel światłowodowy OTK1 w rurze ochronnej ICTA do szafy SUT Uwagi: 1. Rurę z kablem mocować do ściany za pomocą uchwytów VF 32. Kabel światłowodowy OTK1 w w rurze ochronnej RHDPEt 32x2,9 do bramki liniowej 110 kv kier. Kamieniec 2. Ciąg dalszy trasy kabla w kanałach kablowych pokazano na rys nr A. Zmiana A 1. Skorygowano położenie skrzynki zapasu kabla. Data: Autor zmiany: Z. Kwartnik Sprawdził: M. Uszko

18 sł. nr 134B sł. nr 134A istn. AFL mm 2 istn. AFL mm 2 istn. AFL mm 2 proj. AL3/A20SA 33/33-6,0 - skrzynka połączeniowa

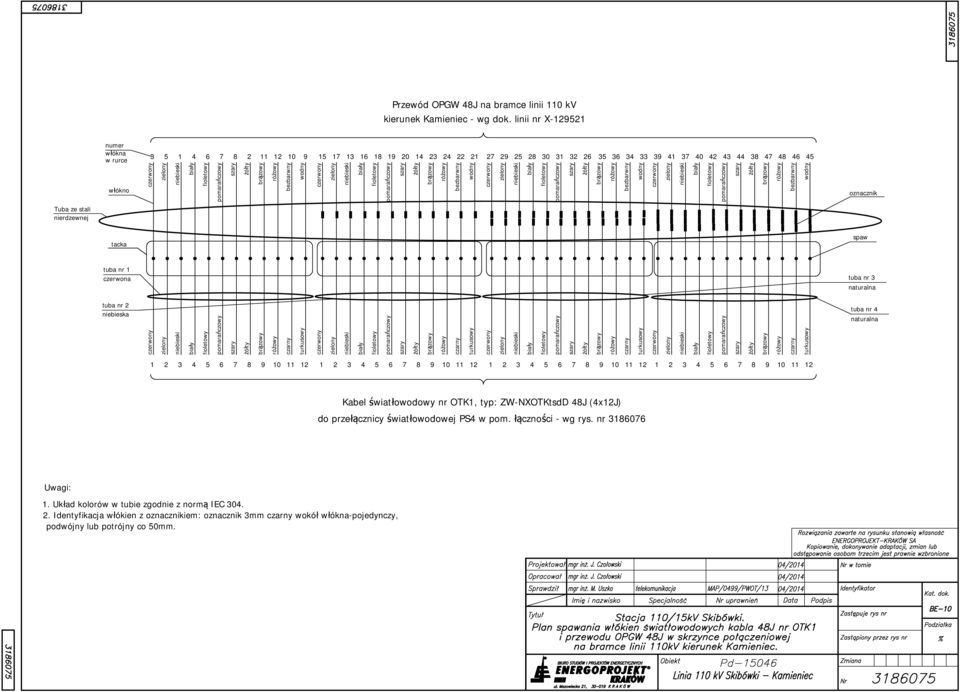

19 Przewód OPGW 48J na bramce linii 110 kv kierunek Kamieniec - wg dok. linii nr X numer włókna w rurce włókno czerwony zielony niebieski biały fioletowy pomarańczowy szary żółty brązowy różowy bezbarwny wodny czerwony zielony niebieski biały fioletowy pomarańczowy szary żółty brązowy różowy bezbarwny wodny czerwony zielony niebieski biały fioletowy pomarańczowy szary żółty brązowy różowy bezbarwny wodny czerwony zielony niebieski biały fioletowy pomarańczowy szary żółty brązowy różowy bezbarwny wodny oznacznik Tuba ze stali nierdzewnej tacka spaw tuba nr 1 czerwona tuba nr 3 naturalna tuba nr 2 niebieska czerwony zielony niebieski biały fioletowy pomarańczowy szary żółty brązowy różowy czarny turkusowy czerwony zielony niebieski biały fioletowy pomarańczowy szary żółty brązowy różowy czarny turkusowy czerwony zielony niebieski biały fioletowy pomarańczowy szary żółty brązowy różowy czarny turkusowy czerwony zielony niebieski biały fioletowy pomarańczowy szary żółty brązowy różowy czarny turkusowy tuba nr 4 naturalna Kabel światłowodowy nr OTK1, typ: ZW-NXOTKtsdD 48J (4x12J) do przełącznicy światłowodowej PS4 w pom. łączności - wg rys. nr Uwagi: 1. Układ kolorów w tubie zgodnie z normą IEC Identyfikacja włókien z oznacznikiem: oznacznik 3mm czarny wokół włókna-pojedynczy, podwójny lub potrójny co 50mm.

20 Kabel ZW-NXOTKtsdD 48J (4x12J) nr OTK4 z bramki linii 110 kv kierunek Kamieniec wg rys. nr numer włókna w tubie włókno czerwony zielony niebieski biały fioletowy pomarańczowy szary żółty brązowy rózowy czarny turkusowy czerwony zielony niebieski biały fioletowy pomarańczowy szary żółty brązowy rózowy czarny turkusowy czerwony zielony niebieski biały fioletowy pomarańczowy szary żółty brązowy rózowy czarny turkusowy czerwony zielony niebieski biały fioletowy pomarańczowy szary żółty brązowy rózowy czarny turkusowy tuba nr 2 niebieska tuba nr 1 czerwona tuba nr 4 naturalna tacka spaw tuba nr 3 naturalna pigtail złącze jednomodowe E2000/APC Przełącznica światłowodowa PS1 (OptiTel PSP G280 19/2U/48/E-2000APC) w szafie SUT wg rys. nr Uwagi: 1. Pigtaile oznaczyć numerem złącza. 2. Układ kolorów w tubie zgodnie z normą IEC Plan łączeń wg P A. Widok przełącznicy światłowodowej PS1 (OptiTel PSP G280 19/2U/48/E-2000APC)

21 Obiekt Skibówki Kamieniec Nr P Strona 1/2 Zmiana A Kat. dok BE-10 Identyfikator Nr w tomie STACJA 110/15KV SKIBÓWKI, SZAFA SUT PLAN ŁĄCZEŃ WŁÓKIEN ŚWIATŁODOWYCH W PRZEŁĄCZNICY PANELOWEJ DLA KABLA 48J KIERUNEK KAMIENIEC Plany spawań włókien światłowodowych w przełącznicy ODF Kabel ZW-NOTKtsdD 48J (4x12J) Przełącznica nr 1 PSP-19/2U/48 Kolor włókna Kolor tuby Nr włókna Nr pigtaila Nr złącza Nr patchcordu Plan łączeń Uwagi Czerwony czerwona Zielony czerwona Niebieski czerwona Biały czerwona Fioletowy czerwona Pomarańczowy czerwona Szary czerwona Żółty czerwona Brązowy czerwona Różowy czerwona Czarny czerwona Turkusowy czerwona Czerwony niebieska Zielony niebieska Niebieski niebieska Biały niebieska Fioletowy niebieska Pomarańczowy niebieska Szary niebieska Żółty niebieska Brązowy niebieska Różowy niebieska Czarny niebieska Turkusowy niebieska

22 Obiekt Skibówki Kamieniec Nr P Strona 2/2 Zmiana A Kat. dok BE-10 Identyfikator Nr w tomie Plany spawań włókien światłowodowych w przełącznicy ODF Kabel ZW-(NV)OTKtsdD 48J (4x12J) Przełącznica nr 1 PSP-19/2U/48 Kolor włókna Kolor tuby Nr włókna Nr pigtaila Nr złącza Nr patchcordu Plan łączeń Uwagi Czerwony naturalna Zielony naturalna Niebieski naturalna Biały naturalna Fioletowy naturalna Pomarańczowy naturalna Szary naturalna Żółty naturalna Brązowy naturalna Różowy naturalna Czarny naturalna Turkusowy naturalna Czerwony naturalna Zielony naturalna Niebieski naturalna Biały naturalna Fioletowy naturalna Pomarańczowy naturalna Szary naturalna Żółty naturalna Brązowy naturalna Różowy naturalna Czarny naturalna Turkusowy naturalna Zmiana; A. 1. Skorygowano nazwę szafy. Zmianę wprowadził: Sprawdził: Data: r. mgr inż. Z. Kwartnik mgr inż. M. Uszko

23 Drut ze stopu aluminiowego Drut stalowy powlekany aluminium Tuba ze stali nierdzewnej z 48 włkóknami Kolor Numer włókna bez oznacznika Numer włókna z pojedyńczym oznacz. co 50mm Numer włókna z podwójnym oznacz. co 50mm Numer włókna z potrójnym oznacz. co 50mm niebieski żółty czerwony biały zielony fioletowy pomarańczowy szary turkusowy czarny/naturalny brązowy różowy Uwaga: Rysunek wykonano na podstawie materiałów firmowych producenta - DRAKA COMTEQ

24 D - WARSTWA WŁÓKNA ARAMIDOWEGO ŻEL TIKSOTROPOWY TUBA NR 2 NIEBIESKA N - ZEWNĘTRZNA POWŁOKA BEZHALOGENOWA X - WEWNĘTRZNA POWŁOKA POLIETYLENOWA ŚWIATŁ. W POKRYCIU d - DIELEKTRYCZNY ELEMENT PIERWOTNYM TUBA NR 1 CZERWONA WYTRZYMAŁOŚCIOWY TUBA NR 3 NATURALNA TAŚMA PĘCZNIEJĄCA POD WPŁYWEM WILGOCI IZOLACJA ELEMENTU WYTRZYMAŁOŚCIOWEGO TUBY PUSTE NITKA ROZRYWAJĄCA POWŁOKĘ TUBA NR 4 NATURALNA Objaśnienia: KOLORY WŁÓKIEN: 1 - CZERWONY 7 - SZARY 2 - ZIELONY 8 - ŻÓŁTY 3 - NIEBIESKI 9 - BRĄZOWY 4 - BIAŁY 10 - RÓŻOWY 5 - FIOLETOWY 11 - CZARNY 6 - POMARAŃCZOWY 12 - TURKUSOWY Uwaga: Rysunek wykonano na podstawie materiałów firmowych producenta TELE-FONIKA

25 Taśma ostrzegawcza koloru żółtego z napisem "Uwaga! Kabel światłowodowy" 300 Grunt rodzimy ok. 200 mm 600 Ziemia bez kamieni ok. 200 mm Warstwa piasku lub przesypanej ziemi ok mm Rura RHDPEt 32x2,9 mm Kabel światłowodowy

26 Kabel światłowodowy w rurze RHDPEt Drabinka kablowa Opaska zaciskowa mrozoodporna Kanalizacja wtórna rura osłonowa RHDPEt

27 Skrzynka zapasu kabla OSZS otwory odprowadzające wodę A - A Nakładka A 32 4 otw. 13 Głowica Zamek A Uwaga: Rysunek wykonano na podstawie materiałów firmy AGMAR
