PROJEKT TERMOMODERNIZACJI I KOLORYSTYKI ELEWACJI BUDYNKU PRZY UL. KASZTELAŃSKIEJ 22 W INOWROCŁAWIU

Transkrypt

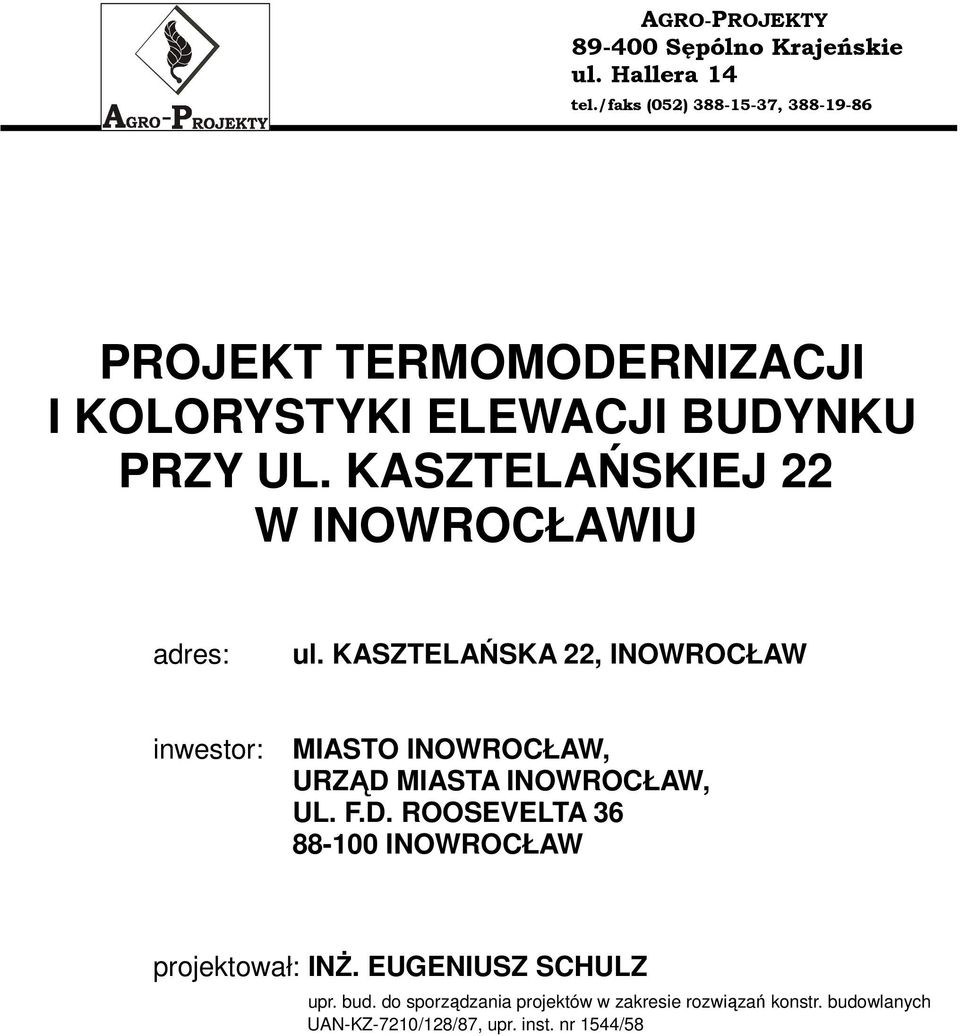

1 PROJEKT TERMOMODERNIZACJI I KOLORYSTYKI ELEWACJI BUDYNKU PRZY UL. KASZTELAŃSKIEJ 22 W INOWROCŁAWIU adres: ul. KASZTELAŃSKA 22, INOWROCŁAW inwestor: MIASTO INOWROCŁAW, URZĄD MIASTA INOWROCŁAW, UL. F.D. ROOSEVELTA INOWROCŁAW projektował: INś. EUGENIUSZ SCHULZ upr. bud. do sporządzania projektów w zakresie rozwiązań konstr. budowlanych UAN-KZ-7210/128/87, upr. inst. nr 1544/58

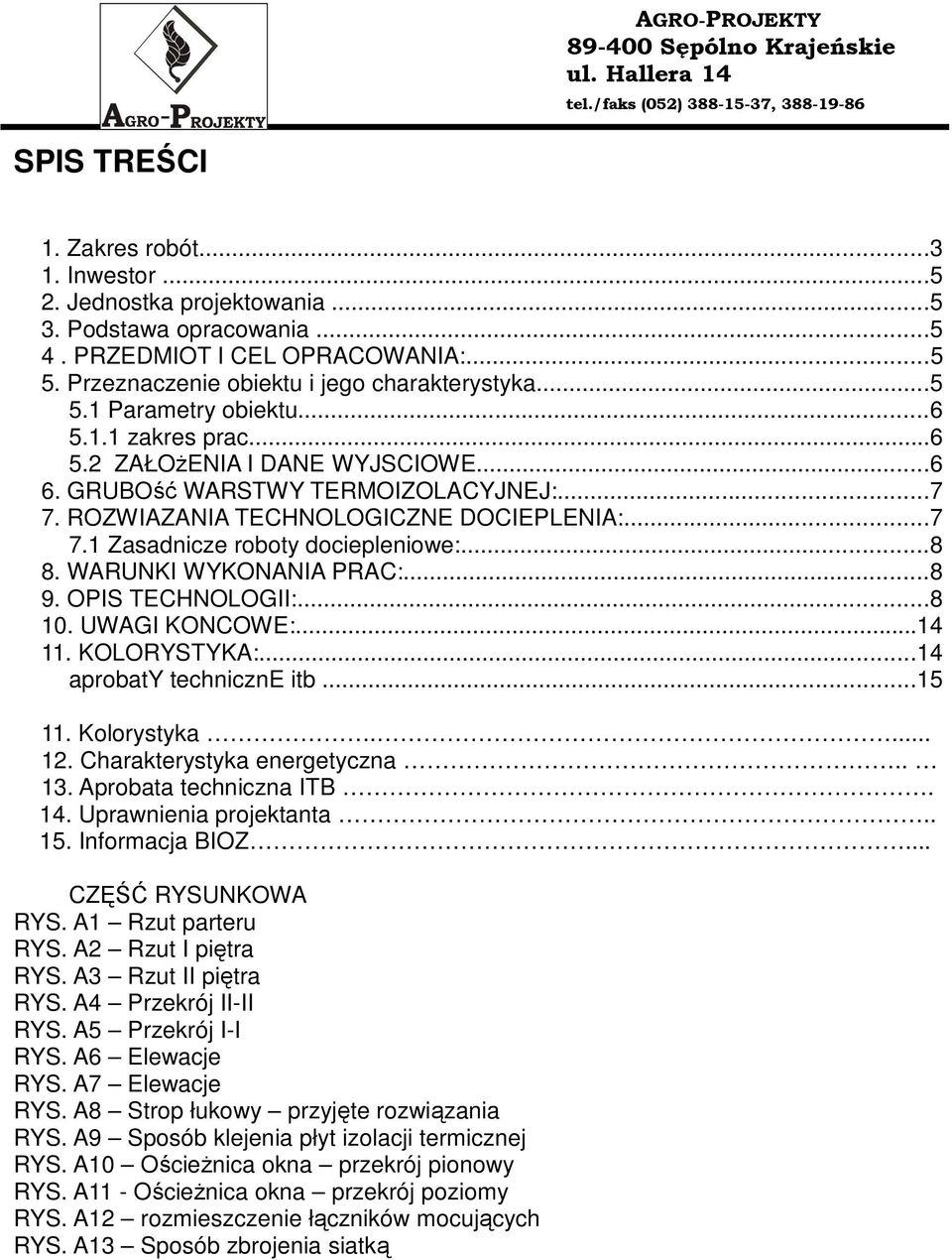

2 SPIS TREŚCI 1. Zakres robót Inwestor Jednostka projektowania Podstawa opracowania PRZEDMIOT I CEL OPRACOWANIA: Przeznaczenie obiektu i jego charakterystyka Parametry obiektu zakres prac ZAŁOŜENIA I DANE WYJSCIOWE GRUBOść WARSTWY TERMOIZOLACYJNEJ: ROZWIAZANIA TECHNOLOGICZNE DOCIEPLENIA: Zasadnicze roboty dociepleniowe: WARUNKI WYKONANIA PRAC: OPIS TECHNOLOGII: UWAGI KONCOWE: KOLORYSTYKA:...14 aprobaty techniczne itb Kolorystyka Charakterystyka energetyczna Aprobata techniczna ITB. 14. Uprawnienia projektanta Informacja BIOZ... CZĘŚĆ RYSUNKOWA RYS. A1 Rzut parteru RYS. A2 Rzut I piętra RYS. A3 Rzut II piętra RYS. A4 Przekrój II-II RYS. A5 Przekrój I-I RYS. A6 Elewacje RYS. A7 Elewacje RYS. A8 Strop łukowy przyjęte rozwiązania RYS. A9 Sposób klejenia płyt izolacji termicznej RYS. A10 OścieŜnica okna przekrój pionowy RYS. A11 - OścieŜnica okna przekrój poziomy RYS. A12 rozmieszczenie łączników mocujących RYS. A13 Sposób zbrojenia siatką

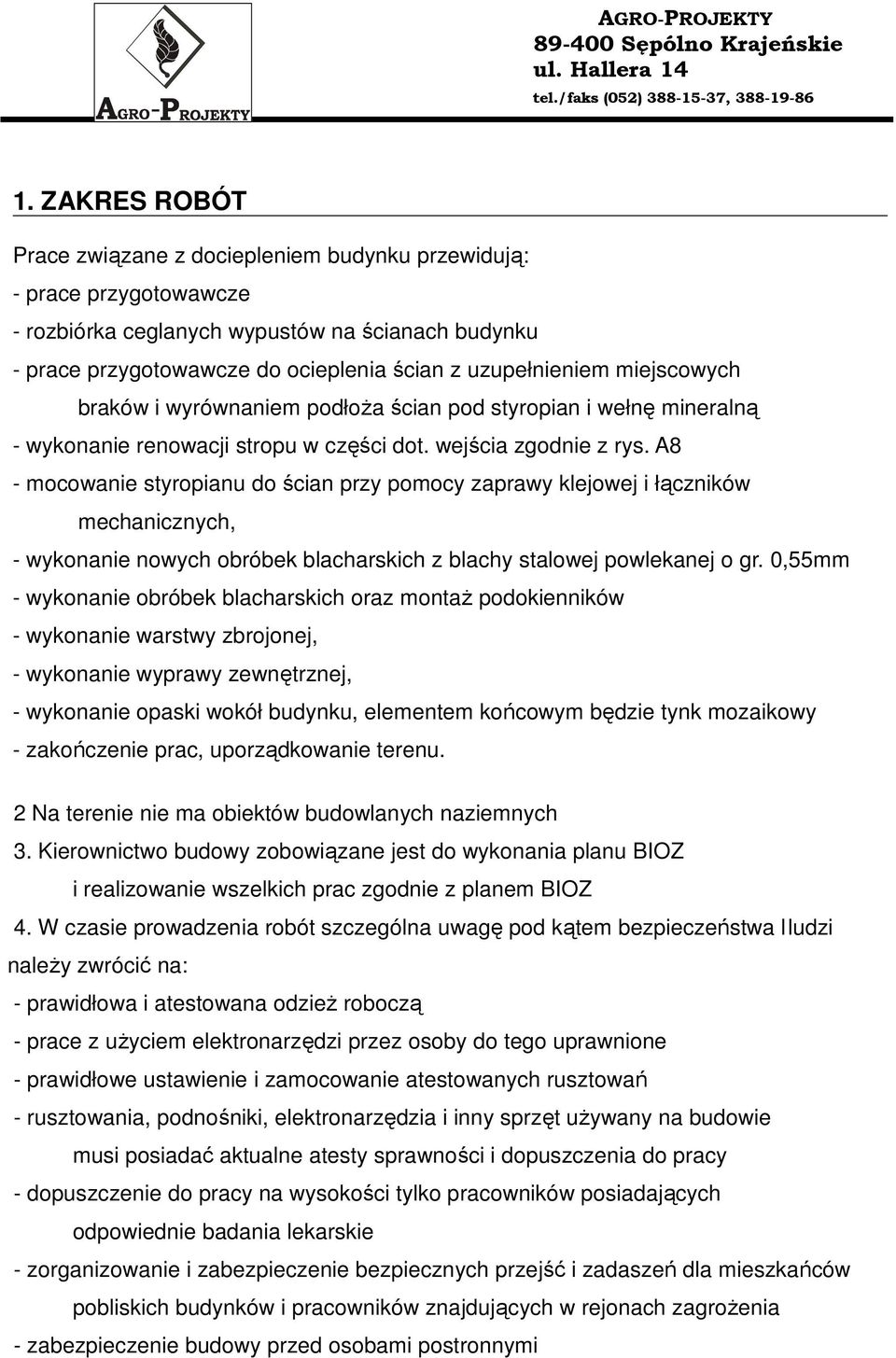

3 1. ZAKRES ROBÓT Prace związane z dociepleniem budynku przewidują: - prace przygotowawcze - rozbiórka ceglanych wypustów na ścianach budynku - prace przygotowawcze do ocieplenia ścian z uzupełnieniem miejscowych braków i wyrównaniem podłoŝa ścian pod styropian i wełnę mineralną - wykonanie renowacji stropu w części dot. wejścia zgodnie z rys. A8 - mocowanie styropianu do ścian przy pomocy zaprawy klejowej i łączników mechanicznych, - wykonanie nowych obróbek blacharskich z blachy stalowej powlekanej o gr. 0,55mm - wykonanie obróbek blacharskich oraz montaŝ podokienników - wykonanie warstwy zbrojonej, - wykonanie wyprawy zewnętrznej, - wykonanie opaski wokół budynku, elementem końcowym będzie tynk mozaikowy - zakończenie prac, uporządkowanie terenu. 2 Na terenie nie ma obiektów budowlanych naziemnych 3. Kierownictwo budowy zobowiązane jest do wykonania planu BIOZ i realizowanie wszelkich prac zgodnie z planem BIOZ 4. W czasie prowadzenia robót szczególna uwagę pod kątem bezpieczeństwa lludzi naleŝy zwrócić na: - prawidłowa i atestowana odzieŝ roboczą - prace z uŝyciem elektronarzędzi przez osoby do tego uprawnione - prawidłowe ustawienie i zamocowanie atestowanych rusztowań - rusztowania, podnośniki, elektronarzędzia i inny sprzęt uŝywany na budowie musi posiadać aktualne atesty sprawności i dopuszczenia do pracy - dopuszczenie do pracy na wysokości tylko pracowników posiadających odpowiednie badania lekarskie - zorganizowanie i zabezpieczenie bezpiecznych przejść i zadaszeń dla mieszkańców pobliskich budynków i pracowników znajdujących w rejonach zagroŝenia - zabezpieczenie budowy przed osobami postronnymi

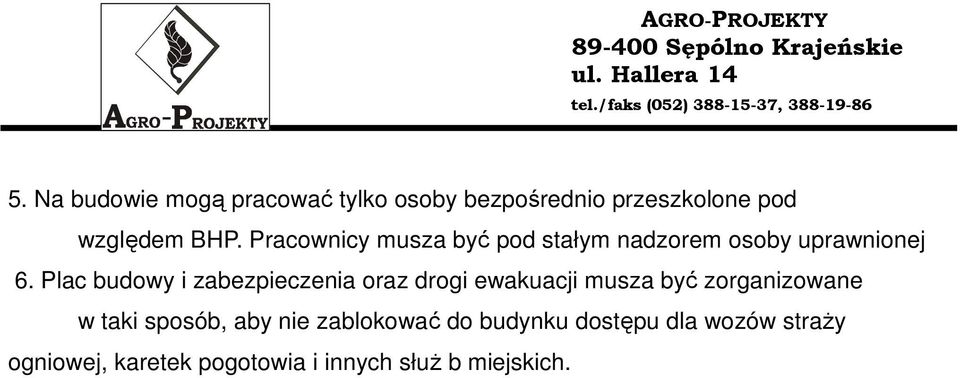

4 5. Na budowie mogą pracować tylko osoby bezpośrednio przeszkolone pod względem BHP. Pracownicy musza być pod stałym nadzorem osoby uprawnionej 6. Plac budowy i zabezpieczenia oraz drogi ewakuacji musza być zorganizowane w taki sposób, aby nie zablokować do budynku dostępu dla wozów straŝy ogniowej, karetek pogotowia i innych słuŝ b miejskich.

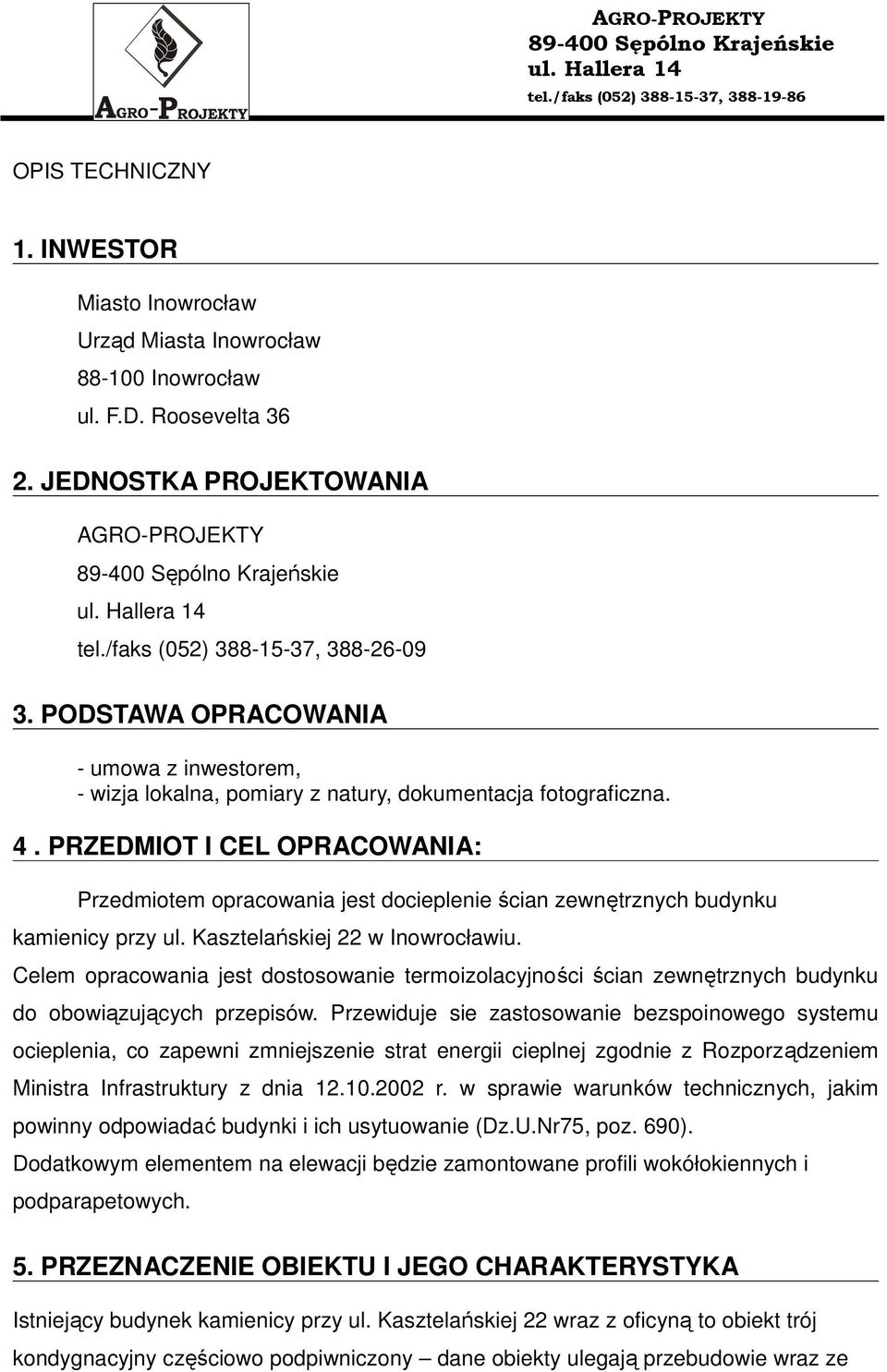

5 OPIS TECHNICZNY 1. INWESTOR Miasto Inowrocław Urząd Miasta Inowrocław Inowrocław ul. F.D. Roosevelta JEDNOSTKA PROJEKTOWANIA tel./faks (052) , PODSTAWA OPRACOWANIA - umowa z inwestorem, - wizja lokalna, pomiary z natury, dokumentacja fotograficzna. 4. PRZEDMIOT I CEL OPRACOWANIA: Przedmiotem opracowania jest docieplenie ścian zewnętrznych budynku kamienicy przy ul. Kasztelańskiej 22 w Inowrocławiu. Celem opracowania jest dostosowanie termoizolacyjności ścian zewnętrznych budynku do obowiązujących przepisów. Przewiduje sie zastosowanie bezspoinowego systemu ocieplenia, co zapewni zmniejszenie strat energii cieplnej zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.Nr75, poz. 690). Dodatkowym elementem na elewacji będzie zamontowane profili wokółokiennych i podparapetowych. 5. PRZEZNACZENIE OBIEKTU I JEGO CHARAKTERYSTYKA Istniejący budynek kamienicy przy ul. Kasztelańskiej 22 wraz z oficyną to obiekt trój kondygnacyjny częściowo podpiwniczony dane obiekty ulegają przebudowie wraz ze

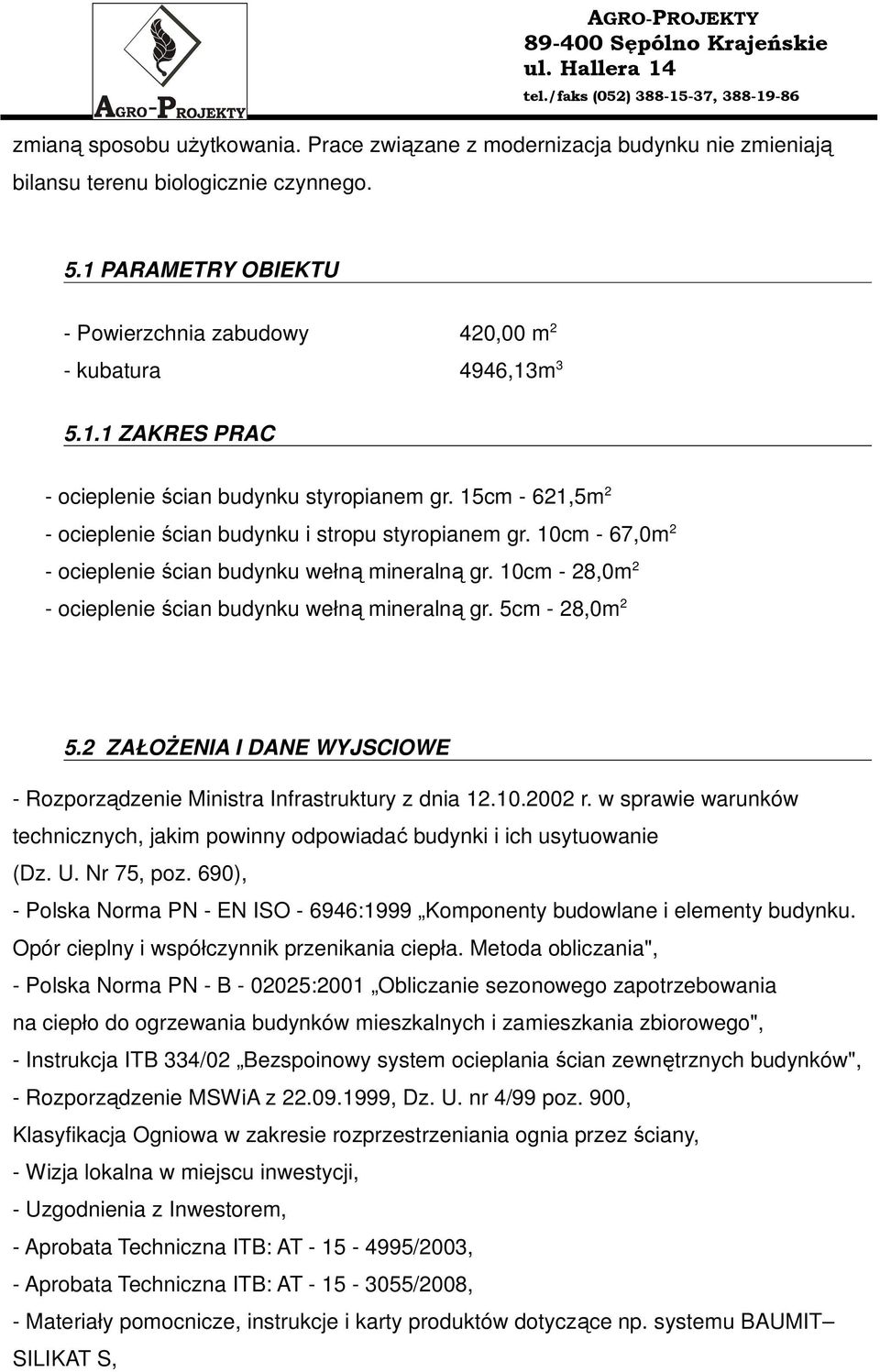

6 zmianą sposobu uŝytkowania. Prace związane z modernizacja budynku nie zmieniają bilansu terenu biologicznie czynnego. 5.1 PARAMETRY OBIEKTU - Powierzchnia zabudowy 420,00 m 2 - kubatura 4946,13m ZAKRES PRAC - ocieplenie ścian budynku styropianem gr. 15cm - 621,5m 2 - ocieplenie ścian budynku i stropu styropianem gr. 10cm - 67,0m 2 - ocieplenie ścian budynku wełną mineralną gr. 10cm - 28,0m 2 - ocieplenie ścian budynku wełną mineralną gr. 5cm - 28,0m ZAŁOśENIA I DANE WYJSCIOWE - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690), - Polska Norma PN - EN ISO :1999 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania", - Polska Norma PN - B :2001 Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych i zamieszkania zbiorowego", - Instrukcja ITB 334/02 Bezspoinowy system ocieplania ścian zewnętrznych budynków", - Rozporządzenie MSWiA z , Dz. U. nr 4/99 poz. 900, Klasyfikacja Ogniowa w zakresie rozprzestrzeniania ognia przez ściany, - Wizja lokalna w miejscu inwestycji, - Uzgodnienia z Inwestorem, - Aprobata Techniczna ITB: AT /2003, - Aprobata Techniczna ITB: AT /2008, - Materiały pomocnicze, instrukcje i karty produktów dotyczące np. systemu BAUMIT SILIKAT S,

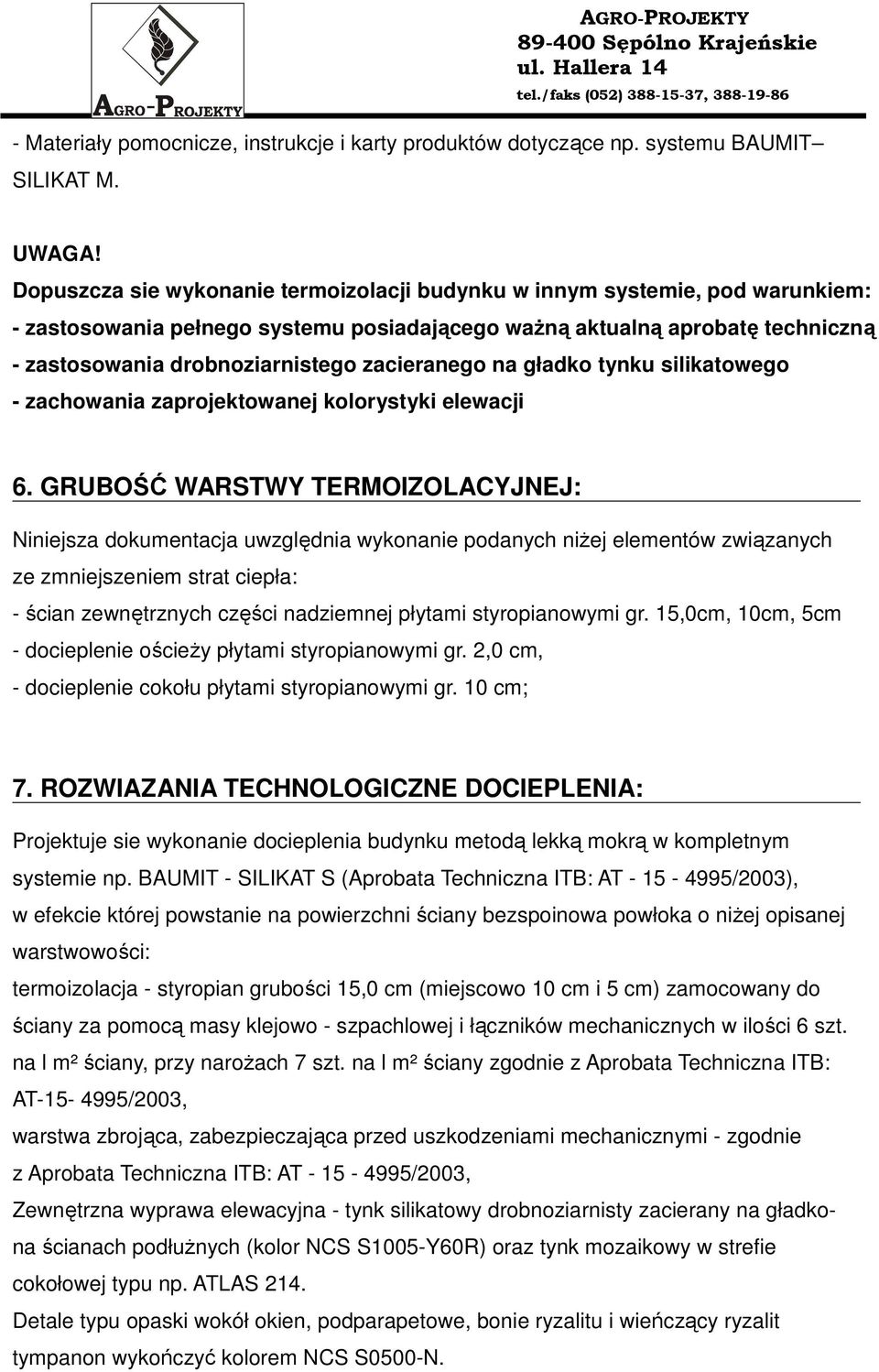

7 - Materiały pomocnicze, instrukcje i karty produktów dotyczące np. systemu BAUMIT SILIKAT M. - UWAGA! Dopuszcza sie wykonanie termoizolacji budynku w innym systemie, pod warunkiem: - zastosowania pełnego systemu posiadającego waŝną aktualną aprobatę techniczną - zastosowania drobnoziarnistego zacieranego na gładko tynku silikatowego - zachowania zaprojektowanej kolorystyki elewacji 6. GRUBOŚĆ WARSTWY TERMOIZOLACYJNEJ: Niniejsza dokumentacja uwzględnia wykonanie podanych niŝej elementów związanych ze zmniejszeniem strat ciepła: - ścian zewnętrznych części nadziemnej płytami styropianowymi gr. 15,0cm, 10cm, 5cm - docieplenie ościeŝy płytami styropianowymi gr. 2,0 cm, - docieplenie cokołu płytami styropianowymi gr. 10 cm; 7. ROZWIAZANIA TECHNOLOGICZNE DOCIEPLENIA: Projektuje sie wykonanie docieplenia budynku metodą lekką mokrą w kompletnym systemie np. BAUMIT - SILIKAT S (Aprobata Techniczna ITB: AT /2003), w efekcie której powstanie na powierzchni ściany bezspoinowa powłoka o niŝej opisanej warstwowości: termoizolacja - styropian grubości 15,0 cm (miejscowo 10 cm i 5 cm) zamocowany do ściany za pomocą masy klejowo - szpachlowej i łączników mechanicznych w ilości 6 szt. na l m² ściany, przy naroŝach 7 szt. na l m² ściany zgodnie z Aprobata Techniczna ITB: AT /2003, warstwa zbrojąca, zabezpieczająca przed uszkodzeniami mechanicznymi - zgodnie z Aprobata Techniczna ITB: AT /2003, Zewnętrzna wyprawa elewacyjna - tynk silikatowy drobnoziarnisty zacierany na gładkona ścianach podłuŝnych (kolor NCS S1005-Y60R) oraz tynk mozaikowy w strefie cokołowej typu np. ATLAS 214. Detale typu opaski wokół okien, podparapetowe, bonie ryzalitu i wieńczący ryzalit tympanon wykończyć kolorem NCS S0500-N.

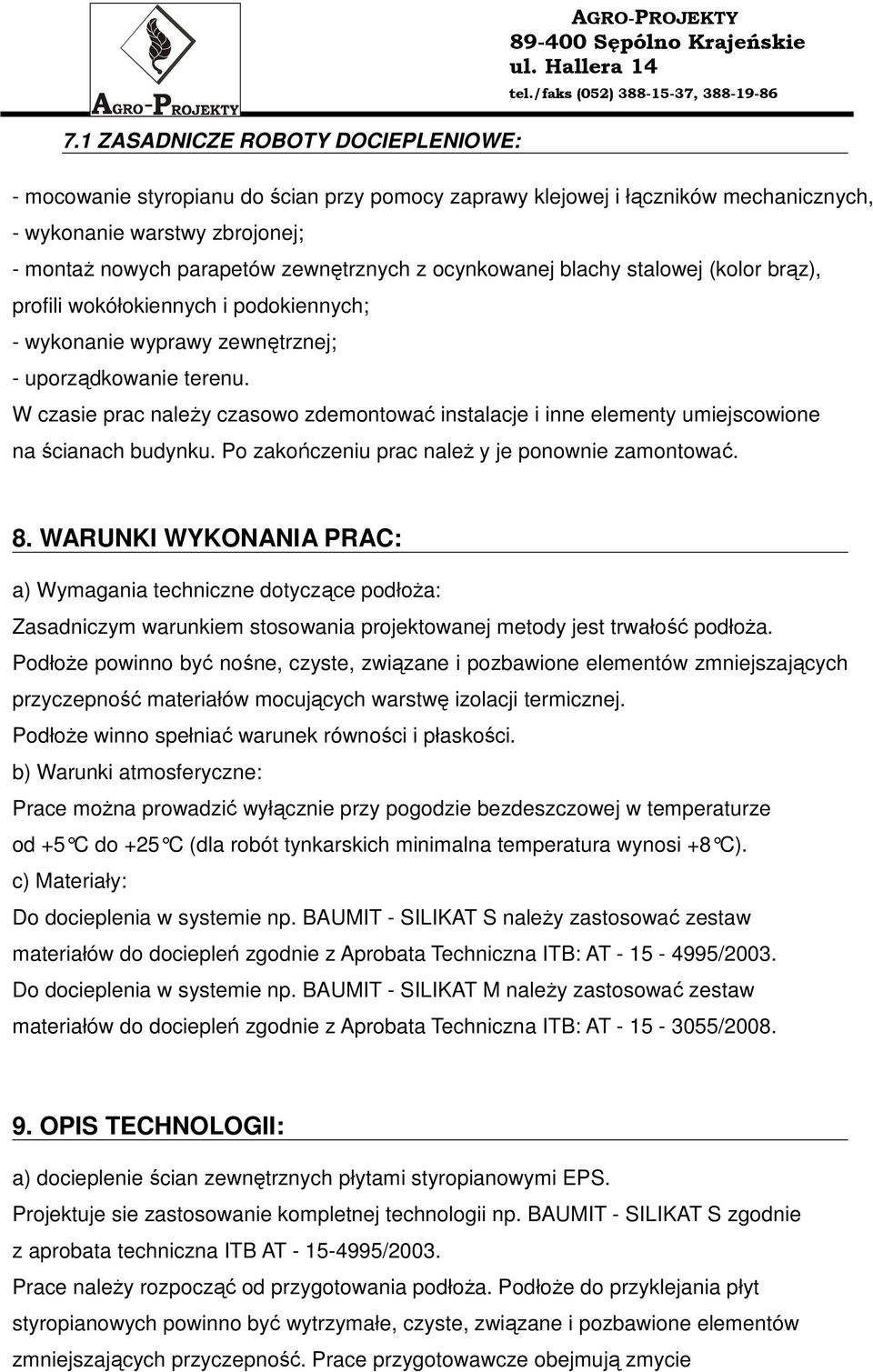

8 7.1 ZASADNICZE ROBOTY DOCIEPLENIOWE: - mocowanie styropianu do ścian przy pomocy zaprawy klejowej i łączników mechanicznych, - wykonanie warstwy zbrojonej; - montaŝ nowych parapetów zewnętrznych z ocynkowanej blachy stalowej (kolor brąz), profili wokółokiennych i podokiennych; - wykonanie wyprawy zewnętrznej; - uporządkowanie terenu. W czasie prac naleŝy czasowo zdemontować instalacje i inne elementy umiejscowione na ścianach budynku. Po zakończeniu prac naleŝ y je ponownie zamontować. 8. WARUNKI WYKONANIA PRAC: a) Wymagania techniczne dotyczące podłoŝa: Zasadniczym warunkiem stosowania projektowanej metody jest trwałość podłoŝa. PodłoŜe powinno być nośne, czyste, związane i pozbawione elementów zmniejszających przyczepność materiałów mocujących warstwę izolacji termicznej. PodłoŜe winno spełniać warunek równości i płaskości. b) Warunki atmosferyczne: Prace moŝna prowadzić wyłącznie przy pogodzie bezdeszczowej w temperaturze od +5 C do +25 C (dla robót tynkarskich minimalna t emperatura wynosi +8 C). c) Materiały: Do docieplenia w systemie np. BAUMIT - SILIKAT S naleŝy zastosować zestaw materiałów do dociepleń zgodnie z Aprobata Techniczna ITB: AT /2003. Do docieplenia w systemie np. BAUMIT - SILIKAT M naleŝy zastosować zestaw materiałów do dociepleń zgodnie z Aprobata Techniczna ITB: AT / OPIS TECHNOLOGII: a) docieplenie ścian zewnętrznych płytami styropianowymi EPS. Projektuje sie zastosowanie kompletnej technologii np. BAUMIT - SILIKAT S zgodnie z aprobata techniczna ITB AT /2003. Prace naleŝy rozpocząć od przygotowania podłoŝa. PodłoŜe do przyklejania płyt styropianowych powinno być wytrzymałe, czyste, związane i pozbawione elementów zmniejszających przyczepność. Prace przygotowawcze obejmują zmycie

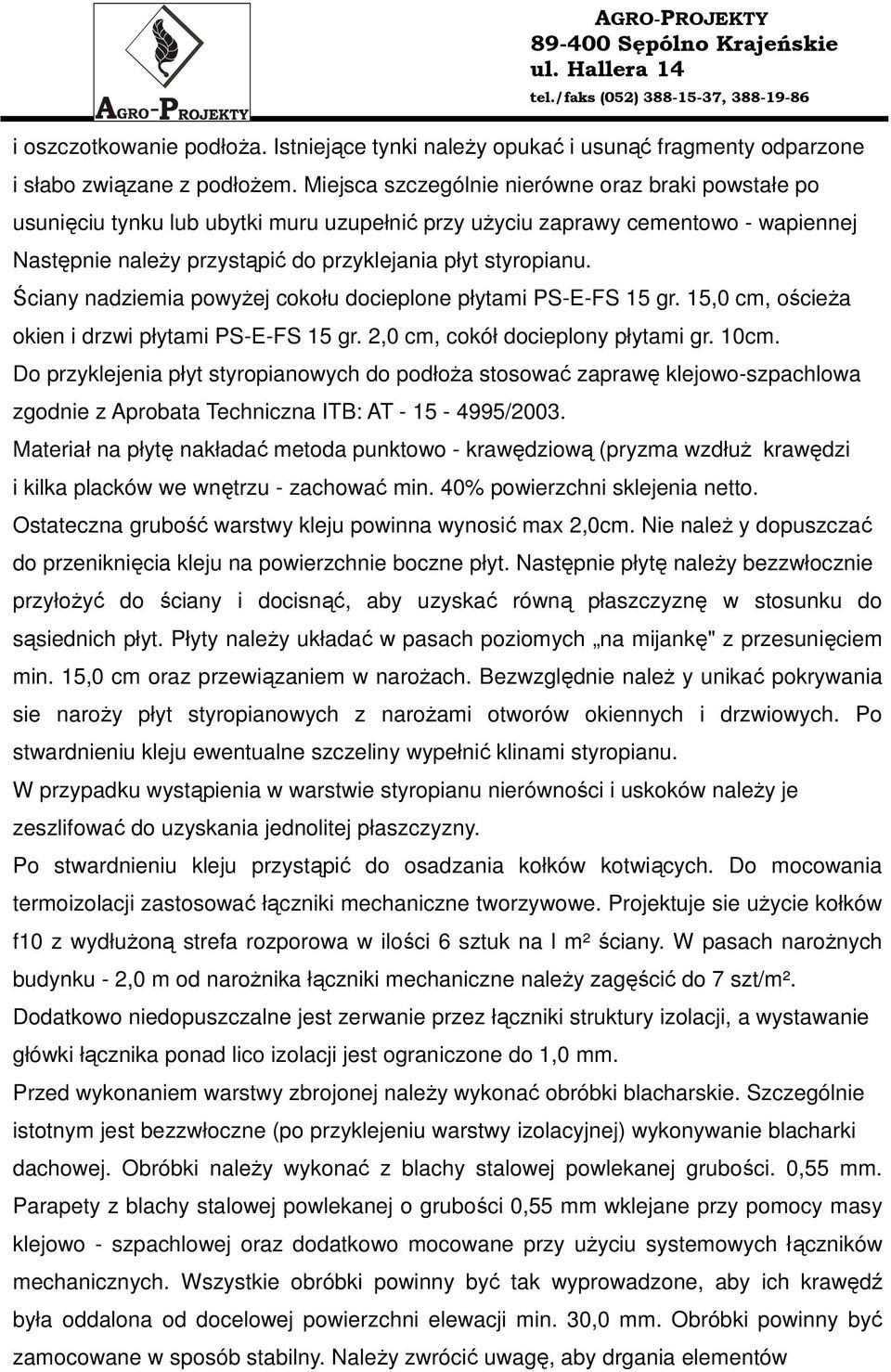

9 i oszczotkowanie podłoŝa. Istniejące tynki naleŝy opukać i usunąć fragmenty odparzone i słabo związane z podłoŝem. Miejsca szczególnie nierówne oraz braki powstałe po usunięciu tynku lub ubytki muru uzupełnić przy uŝyciu zaprawy cementowo - wapiennej Następnie naleŝy przystąpić do przyklejania płyt styropianu. Ściany nadziemia powyŝej cokołu docieplone płytami PS-E-FS 15 gr. 15,0 cm, ościeŝa okien i drzwi płytami PS-E-FS 15 gr. 2,0 cm, cokół docieplony płytami gr. 10cm. Do przyklejenia płyt styropianowych do podłoŝa stosować zaprawę klejowo-szpachlowa zgodnie z Aprobata Techniczna ITB: AT /2003. Materiał na płytę nakładać metoda punktowo - krawędziową (pryzma wzdłuŝ krawędzi i kilka placków we wnętrzu - zachować min. 40% powierzchni sklejenia netto. Ostateczna grubość warstwy kleju powinna wynosić max 2,0cm. Nie naleŝ y dopuszczać do przeniknięcia kleju na powierzchnie boczne płyt. Następnie płytę naleŝy bezzwłocznie przyłoŝyć do ściany i docisnąć, aby uzyskać równą płaszczyznę w stosunku do sąsiednich płyt. Płyty naleŝy układać w pasach poziomych na mijankę" z przesunięciem min. 15,0 cm oraz przewiązaniem w naroŝach. Bezwzględnie naleŝ y unikać pokrywania sie naroŝy płyt styropianowych z naroŝami otworów okiennych i drzwiowych. Po stwardnieniu kleju ewentualne szczeliny wypełnić klinami styropianu. W przypadku wystąpienia w warstwie styropianu nierówności i uskoków naleŝy je zeszlifować do uzyskania jednolitej płaszczyzny. Po stwardnieniu kleju przystąpić do osadzania kołków kotwiących. Do mocowania termoizolacji zastosować łączniki mechaniczne tworzywowe. Projektuje sie uŝycie kołków f10 z wydłuŝoną strefa rozporowa w ilości 6 sztuk na l m² ściany. W pasach naroŝnych budynku - 2,0 m od naroŝnika łączniki mechaniczne naleŝy zagęścić do 7 szt/m². Dodatkowo niedopuszczalne jest zerwanie przez łączniki struktury izolacji, a wystawanie główki łącznika ponad lico izolacji jest ograniczone do 1,0 mm. Przed wykonaniem warstwy zbrojonej naleŝy wykonać obróbki blacharskie. Szczególnie istotnym jest bezzwłoczne (po przyklejeniu warstwy izolacyjnej) wykonywanie blacharki dachowej. Obróbki naleŝy wykonać z blachy stalowej powlekanej grubości. 0,55 mm. Parapety z blachy stalowej powlekanej o grubości 0,55 mm wklejane przy pomocy masy klejowo - szpachlowej oraz dodatkowo mocowane przy uŝyciu systemowych łączników mechanicznych. Wszystkie obróbki powinny być tak wyprowadzone, aby ich krawędź była oddalona od docelowej powierzchni elewacji min. 30,0 mm. Obróbki powinny być zamocowane w sposób stabilny. NaleŜy zwrócić uwagę, aby drgania elementów

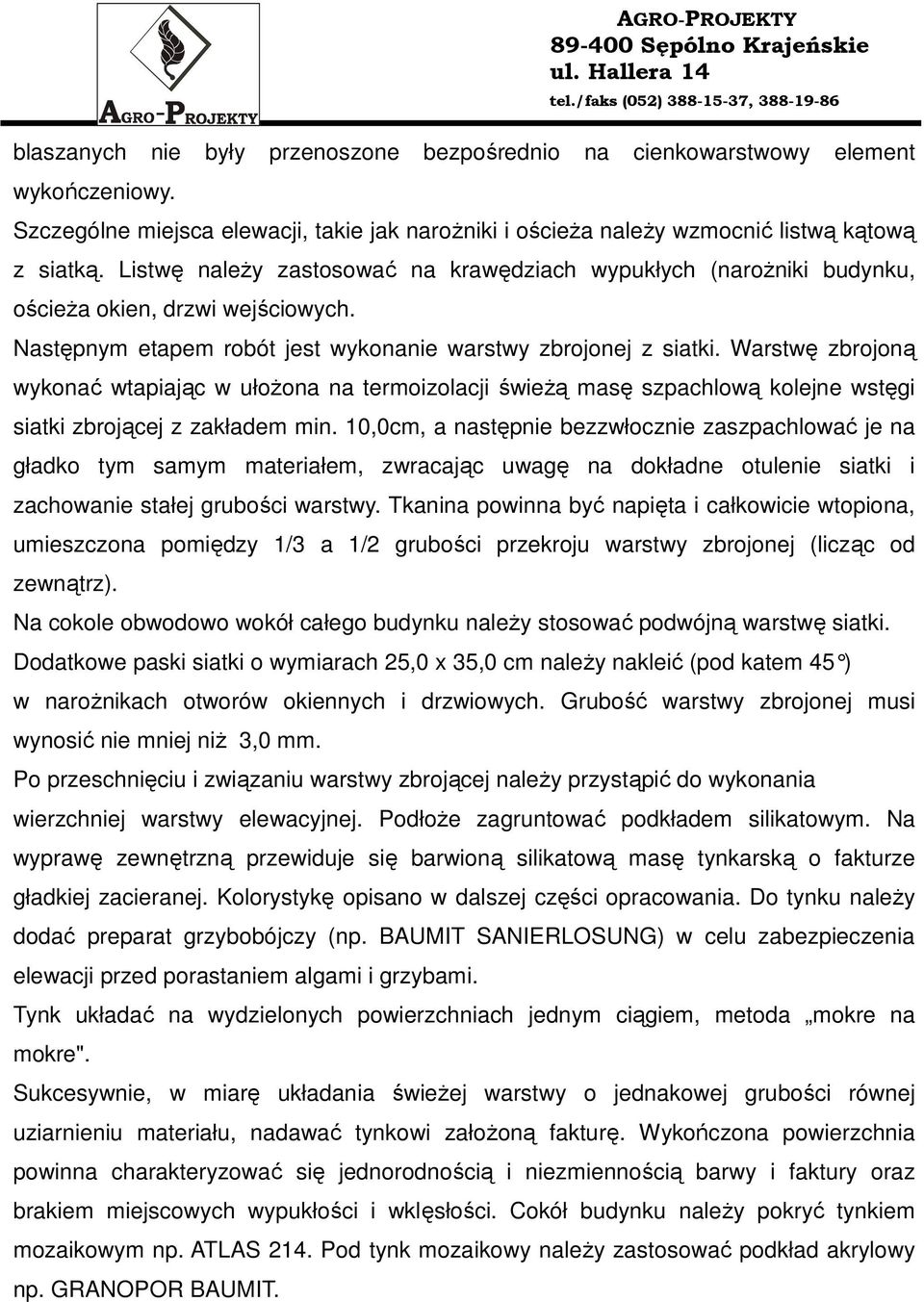

10 blaszanych nie były przenoszone bezpośrednio na cienkowarstwowy element wykończeniowy. Szczególne miejsca elewacji, takie jak naroŝniki i ościeŝa naleŝy wzmocnić listwą kątową z siatką. Listwę naleŝy zastosować na krawędziach wypukłych (naroŝniki budynku, ościeŝa okien, drzwi wejściowych. Następnym etapem robót jest wykonanie warstwy zbrojonej z siatki. Warstwę zbrojoną wykonać wtapiając w ułoŝona na termoizolacji świeŝą masę szpachlową kolejne wstęgi siatki zbrojącej z zakładem min. 10,0cm, a następnie bezzwłocznie zaszpachlować je na gładko tym samym materiałem, zwracając uwagę na dokładne otulenie siatki i zachowanie stałej grubości warstwy. Tkanina powinna być napięta i całkowicie wtopiona, umieszczona pomiędzy 1/3 a 1/2 grubości przekroju warstwy zbrojonej (licząc od zewnątrz). Na cokole obwodowo wokół całego budynku naleŝy stosować podwójną warstwę siatki. Dodatkowe paski siatki o wymiarach 25,0 x 35,0 cm naleŝy nakleić (pod katem 45 ) w naroŝnikach otworów okiennych i drzwiowych. Grubość warstwy zbrojonej musi wynosić nie mniej niŝ 3,0 mm. Po przeschnięciu i związaniu warstwy zbrojącej naleŝy przystąpić do wykonania wierzchniej warstwy elewacyjnej. PodłoŜe zagruntować podkładem silikatowym. Na wyprawę zewnętrzną przewiduje się barwioną silikatową masę tynkarską o fakturze gładkiej zacieranej. Kolorystykę opisano w dalszej części opracowania. Do tynku naleŝy dodać preparat grzybobójczy (np. BAUMIT SANIERLOSUNG) w celu zabezpieczenia elewacji przed porastaniem algami i grzybami. Tynk układać na wydzielonych powierzchniach jednym ciągiem, metoda mokre na mokre". - Sukcesywnie, w miarę układania świeŝej warstwy o jednakowej grubości równej uziarnieniu materiału, nadawać tynkowi załoŝoną fakturę. Wykończona powierzchnia powinna charakteryzować się jednorodnością i niezmiennością barwy i faktury oraz brakiem miejscowych wypukłości i wklęsłości. Cokół budynku naleŝy pokryć tynkiem mozaikowym np. ATLAS 214. Pod tynk mozaikowy naleŝy zastosować podkład akrylowy np. GRANOPOR BAUMIT.

11 b) renowacja stropu łukowego Kleina oraz ścian bocznych wjazdowych Zgodnie z rys. A8 naleŝy uzupełnić wszystkie ubytki występujące w stropie. Jako warstwę wykończeniową zastosować cienkowarstwowy tynk strukturalny silikonowy o strukturze drobnoziarnistej, zacierany na gładko. c) ocieplenie muru zewnętrznego wełną mineralną gr. 5 i 10cm

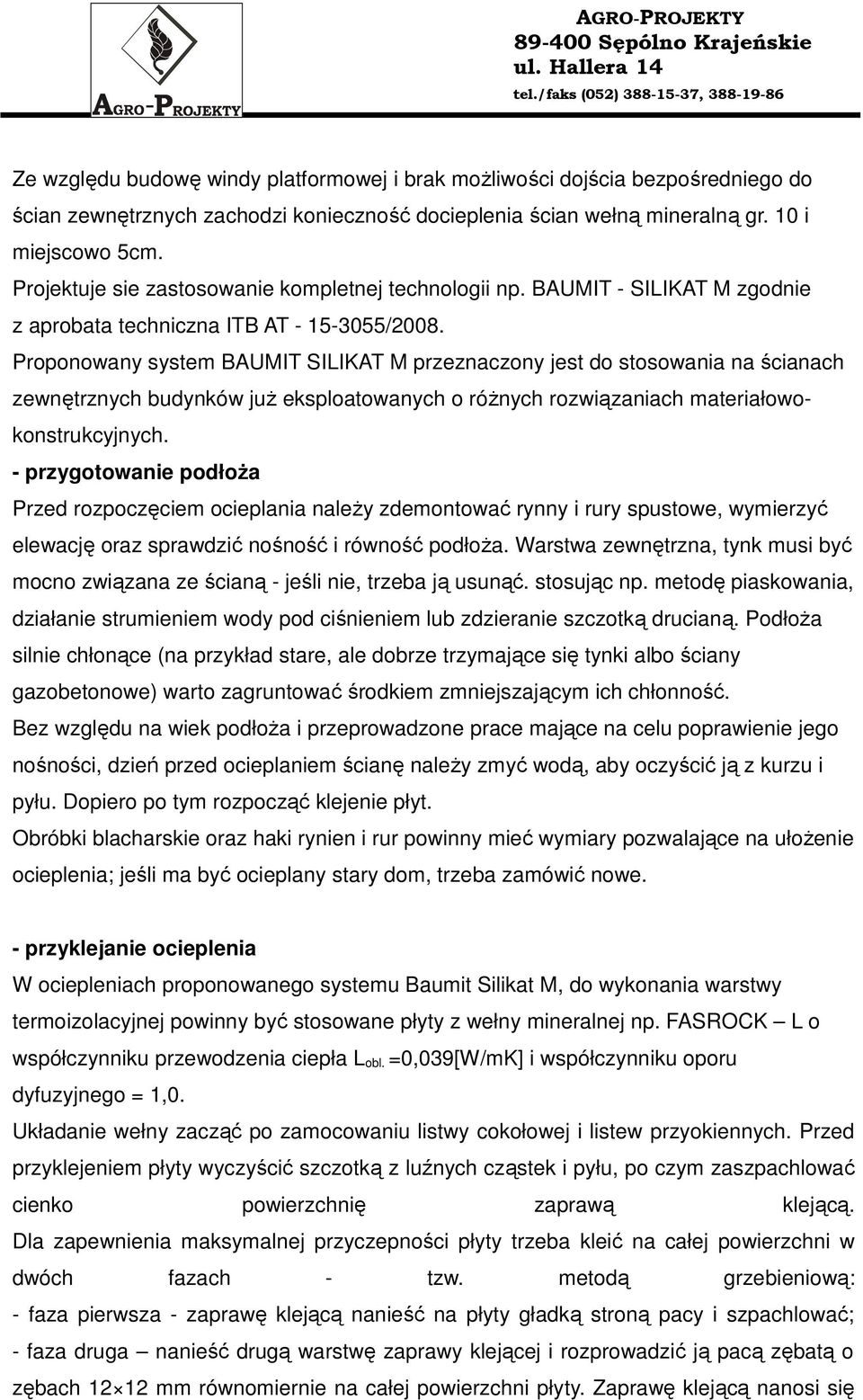

12 Ze względu budowę windy platformowej i brak moŝliwości dojścia bezpośredniego do ścian zewnętrznych zachodzi konieczność docieplenia ścian wełną mineralną gr. 10 i miejscowo 5cm. Projektuje sie zastosowanie kompletnej technologii np. BAUMIT - SILIKAT M zgodnie z aprobata techniczna ITB AT /2008. Proponowany system BAUMIT SILIKAT M przeznaczony jest do stosowania na ścianach zewnętrznych budynków juŝ eksploatowanych o róŝnych rozwiązaniach materiałowokonstrukcyjnych. - przygotowanie podłoŝa Przed rozpoczęciem ocieplania naleŝy zdemontować rynny i rury spustowe, wymierzyć elewację oraz sprawdzić nośność i równość podłoŝa. Warstwa zewnętrzna, tynk musi być mocno związana ze ścianą - jeśli nie, trzeba ją usunąć. stosując np. metodę piaskowania, działanie strumieniem wody pod ciśnieniem lub zdzieranie szczotką drucianą. PodłoŜa silnie chłonące (na przykład stare, ale dobrze trzymające się tynki albo ściany gazobetonowe) warto zagruntować środkiem zmniejszającym ich chłonność. Bez względu na wiek podłoŝa i przeprowadzone prace mające na celu poprawienie jego nośności, dzień przed ocieplaniem ścianę naleŝy zmyć wodą, aby oczyścić ją z kurzu i pyłu. Dopiero po tym rozpocząć klejenie płyt. Obróbki blacharskie oraz haki rynien i rur powinny mieć wymiary pozwalające na ułoŝenie ocieplenia; jeśli ma być ocieplany stary dom, trzeba zamówić nowe. - przyklejanie ocieplenia W ociepleniach proponowanego systemu Baumit Silikat M, do wykonania warstwy termoizolacyjnej powinny być stosowane płyty z wełny mineralnej np. FASROCK L o współczynniku przewodzenia ciepła L obl. =0,039[W/mK] i współczynniku oporu dyfuzyjnego = 1,0. Układanie wełny zacząć po zamocowaniu listwy cokołowej i listew przyokiennych. Przed przyklejeniem płyty wyczyścić szczotką z luźnych cząstek i pyłu, po czym zaszpachlować cienko powierzchnię zaprawą klejącą. Dla zapewnienia maksymalnej przyczepności płyty trzeba kleić na całej powierzchni w dwóch fazach - tzw. metodą grzebieniową: - faza pierwsza - zaprawę klejącą nanieść na płyty gładką stroną pacy i szpachlować; - faza druga nanieść drugą warstwę zaprawy klejącej i rozprowadzić ją pacą zębatą o zębach mm równomiernie na całej powierzchni płyty. Zaprawę klejącą nanosi się

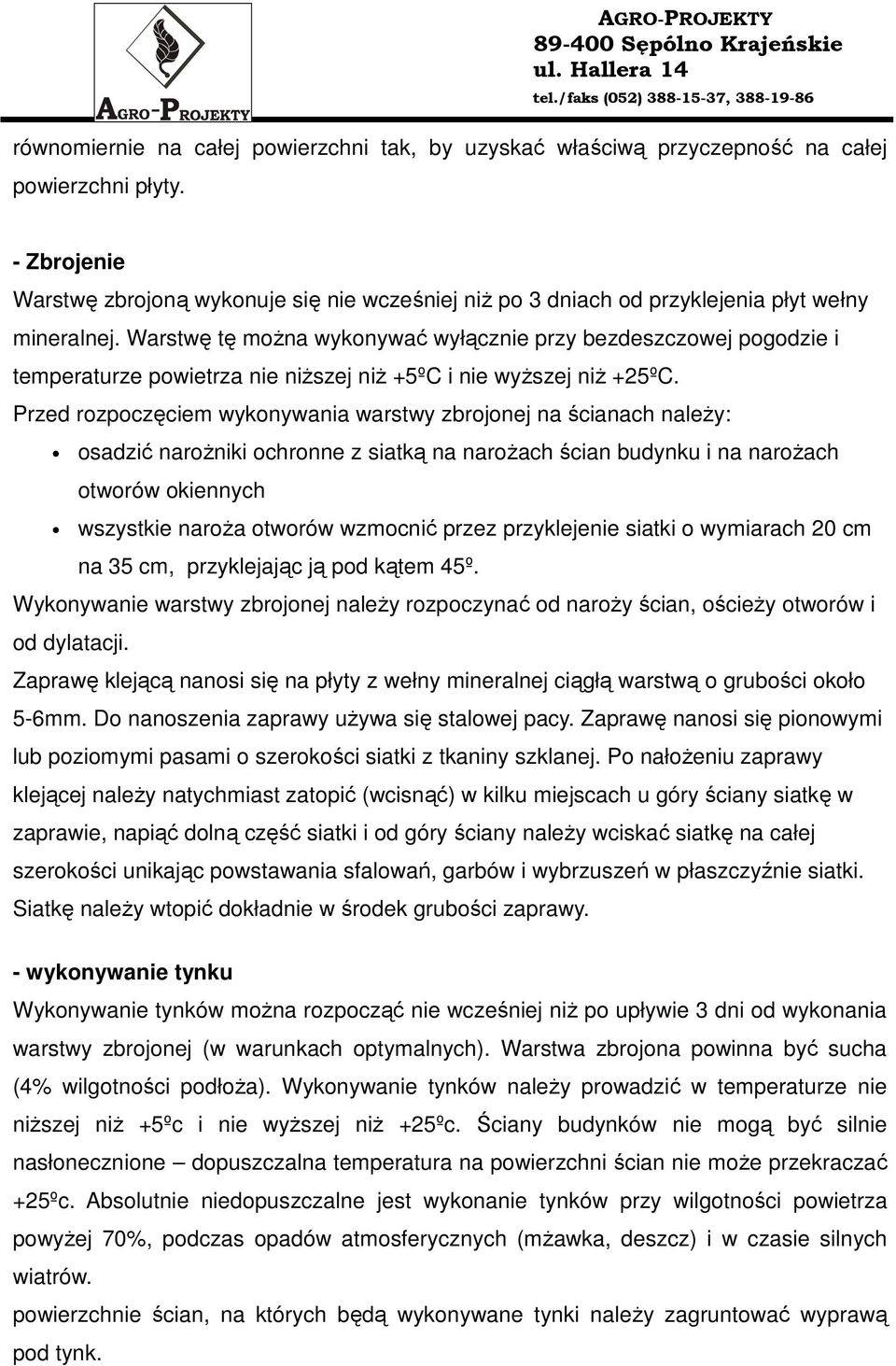

13 równomiernie na całej powierzchni tak, by uzyskać właściwą przyczepność na całej powierzchni płyty. - Zbrojenie Warstwę zbrojoną wykonuje się nie wcześniej niŝ po 3 dniach od przyklejenia płyt wełny mineralnej. Warstwę tę moŝna wykonywać wyłącznie przy bezdeszczowej pogodzie i temperaturze powietrza nie niŝszej niŝ +5ºC i nie wyŝszej niŝ +25ºC. Przed rozpoczęciem wykonywania warstwy zbrojonej na ścianach naleŝy: osadzić naroŝniki ochronne z siatką na naroŝach ścian budynku i na naroŝach otworów okiennych wszystkie naroŝa otworów wzmocnić przez przyklejenie siatki o wymiarach 20 cm na 35 cm, przyklejając ją pod kątem 45º. Wykonywanie warstwy zbrojonej naleŝy rozpoczynać od naroŝy ścian, ościeŝy otworów i od dylatacji. Zaprawę klejącą nanosi się na płyty z wełny mineralnej ciągłą warstwą o grubości około 5-6mm. Do nanoszenia zaprawy uŝywa się stalowej pacy. Zaprawę nanosi się pionowymi lub poziomymi pasami o szerokości siatki z tkaniny szklanej. Po nałoŝeniu zaprawy klejącej naleŝy natychmiast zatopić (wcisnąć) w kilku miejscach u góry ściany siatkę w zaprawie, napiąć dolną część siatki i od góry ściany naleŝy wciskać siatkę na całej szerokości unikając powstawania sfalowań, garbów i wybrzuszeń w płaszczyźnie siatki. Siatkę naleŝy wtopić dokładnie w środek grubości zaprawy. - wykonywanie tynku Wykonywanie tynków moŝna rozpocząć nie wcześniej niŝ po upływie 3 dni od wykonania warstwy zbrojonej (w warunkach optymalnych). Warstwa zbrojona powinna być sucha (4% wilgotności podłoŝa). Wykonywanie tynków naleŝy prowadzić w temperaturze nie niŝszej niŝ +5ºc i nie wyŝszej niŝ +25ºc. Ściany budynków nie mogą być silnie nasłonecznione dopuszczalna temperatura na powierzchni ścian nie moŝe przekraczać +25ºc. Absolutnie niedopuszczalne jest wykonanie tynków przy wilgotności powietrza powyŝej 70%, podczas opadów atmosferycznych (mŝawka, deszcz) i w czasie silnych wiatrów. powierzchnie ścian, na których będą wykonywane tynki naleŝy zagruntować wyprawą pod tynk.

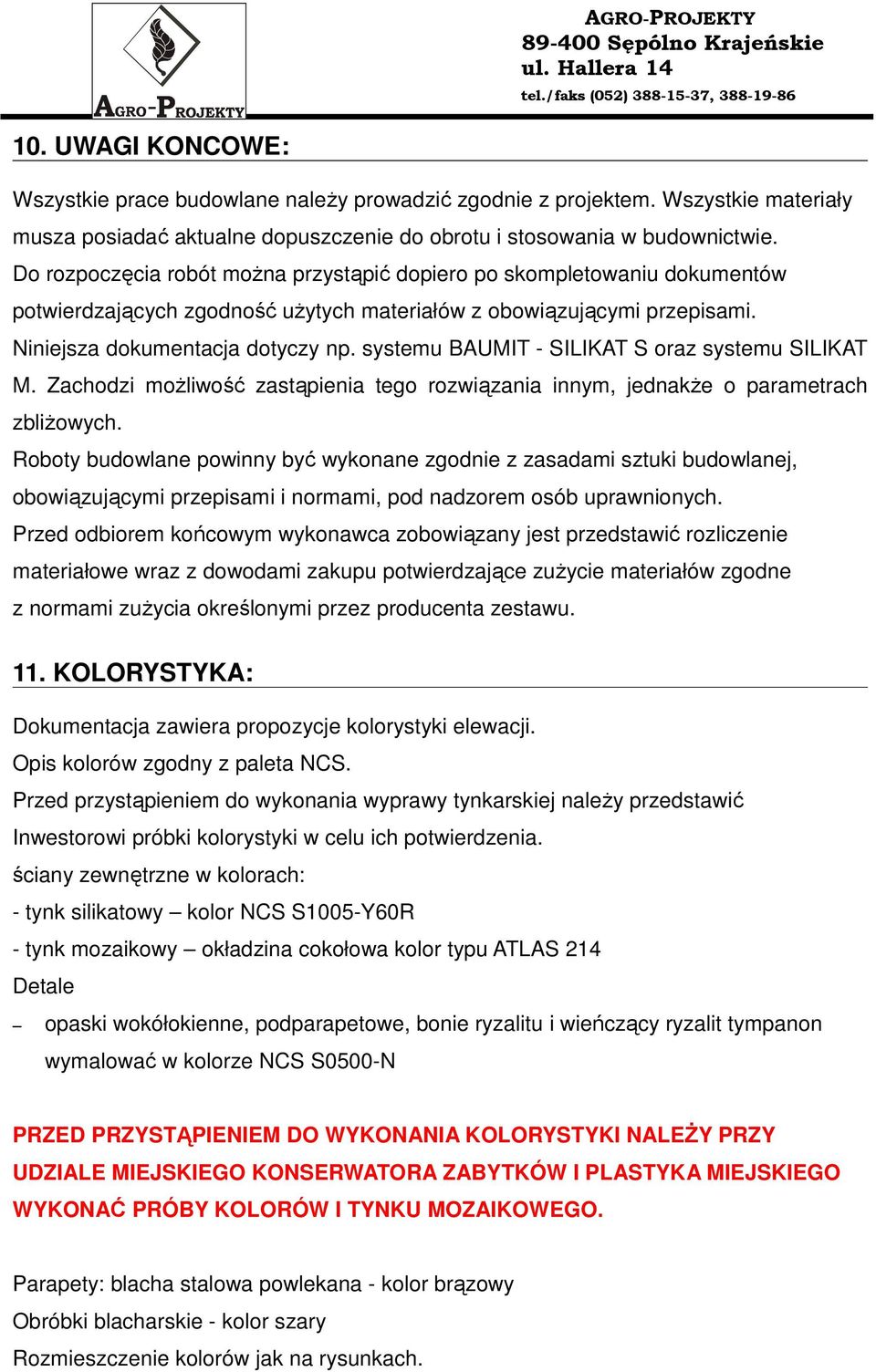

14 10. UWAGI KONCOWE: Wszystkie prace budowlane naleŝy prowadzić zgodnie z projektem. Wszystkie materiały musza posiadać aktualne dopuszczenie do obrotu i stosowania w budownictwie. Do rozpoczęcia robót moŝna przystąpić dopiero po skompletowaniu dokumentów potwierdzających zgodność uŝytych materiałów z obowiązującymi przepisami. Niniejsza dokumentacja dotyczy np. systemu BAUMIT - SILIKAT S oraz systemu SILIKAT M. Zachodzi moŝliwość zastąpienia tego rozwiązania innym, jednakŝe o parametrach zbliŝowych. Roboty budowlane powinny być wykonane zgodnie z zasadami sztuki budowlanej, obowiązującymi przepisami i normami, pod nadzorem osób uprawnionych. Przed odbiorem końcowym wykonawca zobowiązany jest przedstawić rozliczenie materiałowe wraz z dowodami zakupu potwierdzające zuŝycie materiałów zgodne z normami zuŝycia określonymi przez producenta zestawu. 11. KOLORYSTYKA: Dokumentacja zawiera propozycje kolorystyki elewacji. Opis kolorów zgodny z paleta NCS. Przed przystąpieniem do wykonania wyprawy tynkarskiej naleŝy przedstawić Inwestorowi próbki kolorystyki w celu ich potwierdzenia. ściany zewnętrzne w kolorach: - tynk silikatowy kolor NCS S1005-Y60R - tynk mozaikowy okładzina cokołowa kolor typu ATLAS 214 Detale opaski wokółokienne, podparapetowe, bonie ryzalitu i wieńczący ryzalit tympanon wymalować w kolorze NCS S0500-N PRZED PRZYSTĄPIENIEM DO WYKONANIA KOLORYSTYKI NALEśY PRZY UDZIALE MIEJSKIEGO KONSERWATORA ZABYTKÓW I PLASTYKA MIEJSKIEGO WYKONAĆ PRÓBY KOLORÓW I TYNKU MOZAIKOWEGO. Parapety: blacha stalowa powlekana - kolor brązowy Obróbki blacharskie - kolor szary Rozmieszczenie kolorów jak na rysunkach.
