Strukturalne elementy symetrii. Krystalograficzne grupy przestrzenne.
|
|
- Bogumił Przybysz
- 7 lat temu
- Przeglądów:
Transkrypt
1 Uniwerstet Śląski Insttut Chemii Zakład Krstalografii Laboratorium Krstalografii Strukturalne element smetrii. Krstalograficne grup prestrenne. god. Cel ćwicenia: aponanie się diałaniem elementów smetrii makroskopowej wkorstaniem programu komputerowego KRYS, predstawienie projekcji cklograficnch i stereograficnch wżej wmienionch elementów. Pomoce naukowe: program komputerowm KRYS. Wstęp teoretcn. Elementami smetrii translacjnej (mikroskopowmi) są osie śrubowe ora płascn pośligu. Prekstałcenie smetrcne wkonane a pomocą translacjnch elementów smetrii nie doprowada prekstałcanej figur do położenia wjściowego. Translacjne element smetrii są elementami smetrii tw. figur nieskońconch. Figurami takimi są sieci prestrenne c sieci krstalicne. Translacja jest prekstałceniem smetrcnm polegającm na presuwaniu punktu lub bioru punktów (np. dowolnej figur) o stale ten sam, ściśle określon odcinek t (nawan odcinkiem translacji), po drogach równoległch do siebie. Osie śrubowe (smbol n p ) Oś śrubowa jest łożonm elementem smetrii utworonm pre sprężone diałanie n- krotnej osi smetrii i równoległej do niej translacji. Osie śrubowe o tej samej krotności różnią się wielkością translacji motwu, która wnosi: p/n t, gdie: p licba naturalna mniejsa od n (pn) n krotność osi t wielkość wektora translacji sieci równoległego do osi smetrii W strukturach krstałów wstępuje osi śrubowch: 2 (wielkość wektora translacji /2t), 3 i 3 2 (wielkość wektora translacji wnosi odpowiednio: /3t i 2/3t), 4, 4 2, 4 3 (wielkość wektora translacji wnosi odpowiednio /4t, /2t, 3/4t),, 2, 3, 4, 5 (wielkość wektora translacji wnosi odpowiednio /t, /3t, /2t, 2/3t, t). Nawa osie śrubowe" pochodi stąd, że pod ich diałaniem wsstkie punkt prekstałcanej figur presuwają się po liniach śrubowch, lewo- lub prawoskrętnch. Oś śrubowa jest prawoskrętna, gd kierunek prowadenia linii śrubowej od dołu do gór" jest preciwn do kierunku ruchu wskaówek egara. Osie neutralne nie mają wróżnionego kierunku skrętu. Osie śrubowe prawoskrętne od lewoskrętnch można roróżnić na podstawie ich smbolu, gd: p/n = ½ - oś obojętna (nie mają wróżnionego kierunku skrętu), p/n ½ - oś prawoskrętna (preciwnie do ruchu wskaówek egara), p/n ½ - oś lewoskrętna (godnie ruchem wskaówek egara).
2 Tablica. Smbole osi wstępującch w strukture krstału [4] Rs.. Schemat diałania osi wkłch 2, 3 i śrubowch 2, 3, 3 2 [4].
3 Rs.2. Schemat diałania osi smetrii 4 i osi śrubowch 4, 4 2, 4 3 [4]. Rs. 3. Schemat diałania osi śrubowch, 2 i 3 [4]. Rs. 4. Rut ortogonaln osi śrubowch, 2 i 3 na płascnę prostopadłą do osi, współrędne punktów obraują odległość punktu od płascn rsunku, mieroną w ułamkach stałej sieciowej.
4 Płascn pośligu Płascna pośligu jest łożonm elementem smetrii, utworonm pre sprężone diałanie płascn smetrii i równoległej do niej translacji. Roróżniam płascn pośligu osiowe, diagonalne i diamentowe. Płascn pośligu osiowe (smbol a, b, c) Diałanie płascn pośligu osiowej polega na tm, że po wkonaniu odbicia wierciadlanego figur w płascźnie smetrii figura ostaje presunięta równolegle do płascn smetrii o połowę odcinka translacji w kierunku jednej osi krstalograficnch. Jeżeli presunięcie wkonwane jest w kierunku osi X, Y lub Z, to płascna śligowa ma odpowiednio smbol a, b lub c. a translacja o ½ a w kierunku osi X [] b - translacja o ½ b w kierunku osi Y [] c - translacja o ½ c w kierunku osi Z [] Rs. 5. Schemat diałania płascn pośligu a (b) predstawion w prestreni trójwmiarowej. Rs.. Schemat diałania płascn pośligu a w rucie ortogonalnm na płascnę rsunku. Rs. 7. Schemat diałania płascn pośligu c predstawion w prestreni trójwmiarowej. Rs.8. Schemat diałania płascn pośligu c w rucie ortogonalnm na płascnę rsunku.
5 Płascn pośligu diagonalne (smbol n) Diałanie płascn pośligowej diagonalnej polega na tm, że po wkonaniu odbicia wierciadlanego figur w płascźnie smetrii ostaje ona presunięta równolegle do płascn smetrii o wektor równ sumie dwóch wektorów następującej trójki: a /2, b /2, c /2. m + ½(a + b ) = n m + ½(b + c ) = n m + ½(a + c ) = n Rs. 9. Schemat diałania płascn diagonalnej n predstawion w prestreni trójwmiarowej. Rs.. Schemat diałania płascn diagonalnej n w rucie ortogonalnm na płascnę rsunku. Płascn pośligu diamentowe (smbol d) Diałanie płascn pośligowej diamentowej polega na tm, że po wkonaniu odbicia wierciadlanego figur w płascźnie smetrii ostaje ona presunięta równolegle do płascn smetrii o wektor równ sumie dwóch wektorów następującej trójki: a /4, b /4, c /4. m + /4(a + b ) = d m + /4(b + c ) = d m + /4(a + c ) = d. Rs.. Schemat diałania płascn diamentowej d predstawion w prestreni trójwmiarowej. Rs.2. Schemat diałania płascn diamentowej d w rucie ortogonalnm na płascnę rsunku.
6 Rs. 3. Rodaje płascn pośligu [5]. Tablica 2. Płascn smetrii grup prestrennch i ich smbole [3]. Element smetrii strukturalnej w rachunku macierowm. Do opisu elementów smetrii mikroskopowej stosuje się maciere cterowmiarowe, które awierają macier smetrii punktowej S ora wektor translacji t R.
7 W celu utworenia cterowmiarowch macier opisującch diałanie osi śrubowch należ określić trójwmiarową macier smetrii charakterstcną dla danej krotności osi (generator) ora ustalić odpowiednią dla tej osi wielkość wektora translacji t R. Prkład: Utworć cterowmiarową macier smetrii opisującą diałanie osi śrubowej 4 3, równoległej do kierunku osi Z []. Cterowmiarowa macier smetrii tej osi awiera generator smetrii osi 4 [] ora wektor translacji t R = [ ¾]. Dla osi smetrii 4 równoległej do osi Z [] macier smetrii (generator) ma postać: 4 [] : Biorą pod uwagę wektor translacji t R = [ 3/4], cterowmiarowa macier smetrii dla osi śrubowej 4 3[] ma postać: Tablica 4. Prkładowe maciere smetrii dla osi śrubowch Oś śrubowa Macier smetrii (Generator) 2 [] 3 2[] [] ~ R t S S / 2 / 4 3/ t R 3 2 /
8 Prkład: Korstając rachunku macierowego podaj współrędne punktów smetrcnie równoważnch generowanch pre oś śrubową 5 równoległą do kierunku []. 5[] : 5 :,, -,, +, -, 2/3 +,, ½ + -,, /3 +, -, / + Rs. 4. Kierunki w układie heksagonalnm 3 2 / / 2 / / 3 / 2 / / 2 2 /

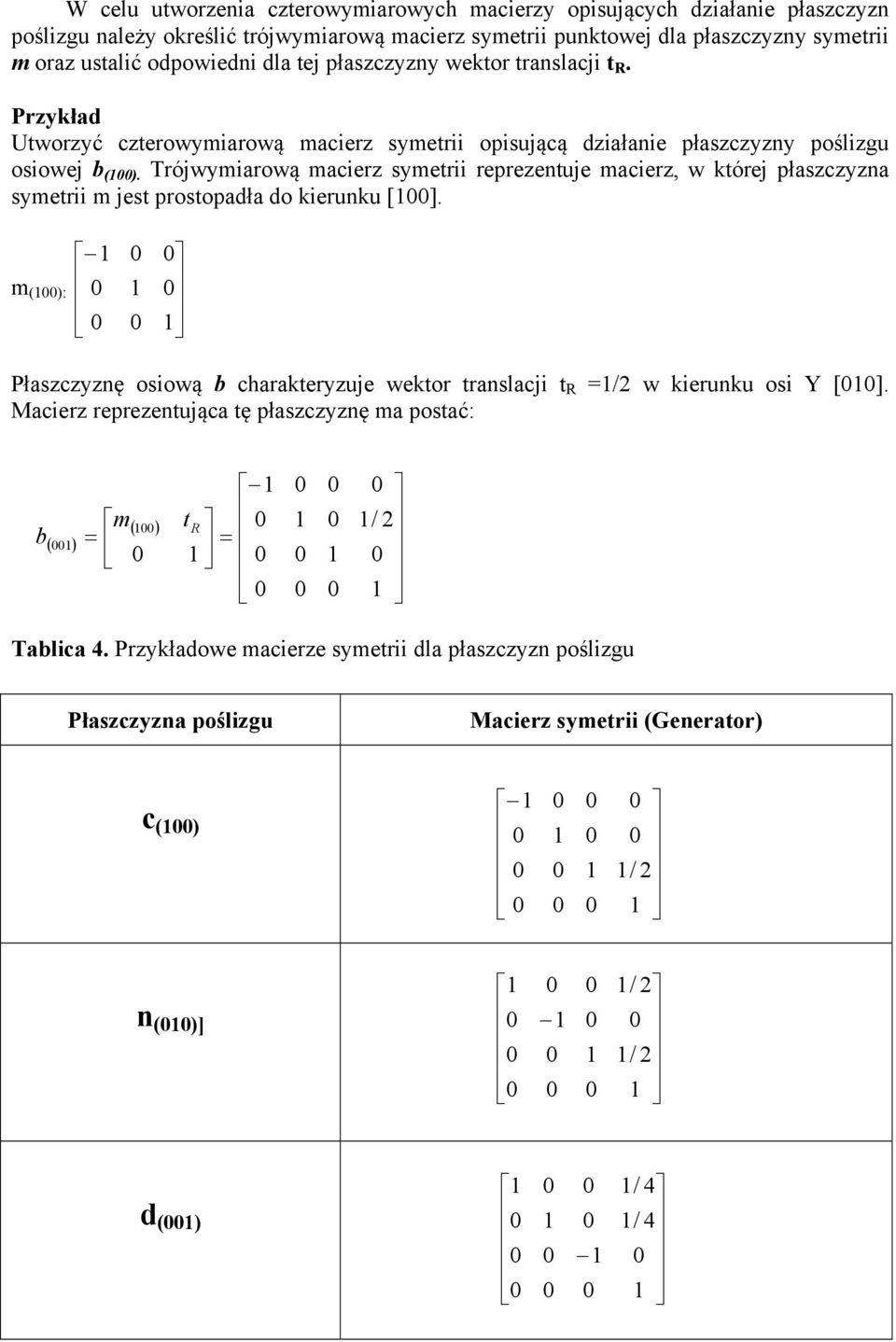

9 W celu utworenia cterowmiarowch macier opisującch diałanie płascn pośligu należ określić trójwmiarową macier smetrii punktowej dla płascn smetrii m ora ustalić odpowiedni dla tej płascn wektor translacji t R. Prkład Utworć cterowmiarową macier smetrii opisującą diałanie płascn pośligu osiowej b (). Trójwmiarową macier smetrii repreentuje macier, w której płascna smetrii m jest prostopadła do kierunku []. m (): Płascnę osiową b charakteruje wektor translacji t R =/2 w kierunku osi Y []. Macier repreentująca tę płascnę ma postać: Tablica 4. Prkładowe maciere smetrii dla płascn pośligu Płascna pośligu Macier smetrii (Generator) c () n ()] d () 2 / t R m b 2 / 2 / 2 / 4 / 4 /
10 Krstalograficne grup prestrenne W ujęciu makroskopowm smetria ewnętrnch postaci krstałów jest opisana a pomocą elementów smetrii makroskopowej i 22 dowolonch kombinacji - cli 32 grupami punktowmi. W wniku kombinacji 32 grup punktowch 4 tpami sieci prestrennch Bravais go powstają tw. proste grup prestrenne. W ujęciu mikroskopowm smetria wewnętrna krstałów jest opiswana w oparciu o element smetrii makroskopowej i element smetrii translacjnej. Połącenie elementów smetrii punktowej 32 klas krstalograficnch translacją generuje 23 grup prestrenne. Każda grupa prestrenna, posiada swój międnarodow smbol, w którm na pocątku umiescona jest litera odpowiadająca sieci Bravais go. Kolejność apisu elementów smetrii w smbolach grup prestrennch jest podawana według tch samch asad, jak dla grup punktowch. Najcęściej stosuje się smbole skrócone, awierające wstarcające informacje o smetrii grup prestrennej, potrebne do wgenerowania wsstkich elementów smetrii danej grup prestrennej,. Na podstawie smboli grup prestrennch możem wnacć smetrię grup punktowej pre odrucenie tpu sieci Bravais a i amianę wsstkich elementów translacjnch na odpowiadające im element punktowe. Grup prestrenne ostał ebrane i opisane w Międnarodowch Tablicach Krstalograficnch (International Tables for Crstallograph)

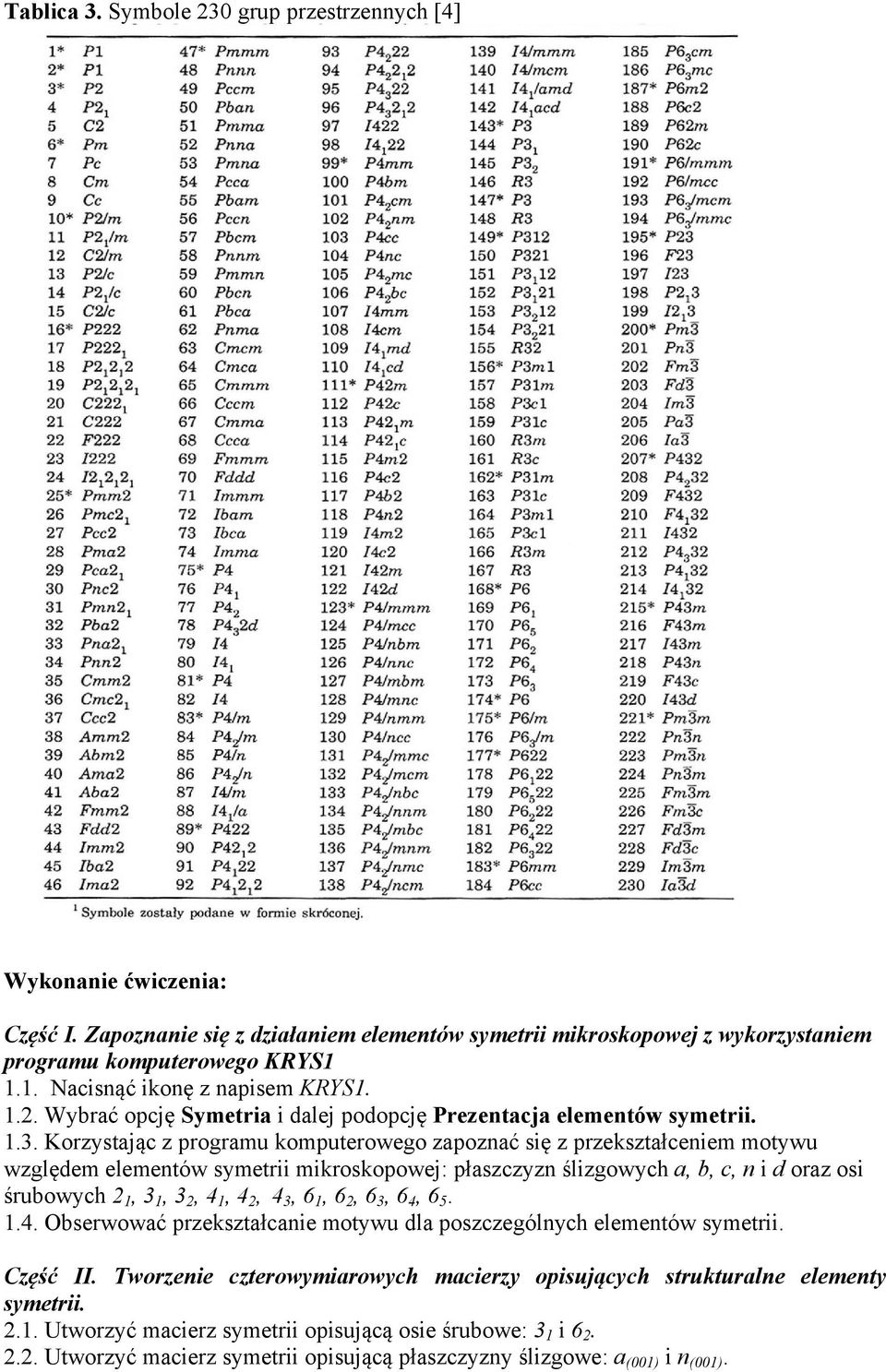

11 Tablica 3. Smbole 23 grup prestrennch [4] Wkonanie ćwicenia: Cęść I. Zaponanie się diałaniem elementów smetrii mikroskopowej wkorstaniem programu komputerowego KRYS.. Nacisnąć ikonę napisem KRYS..2. Wbrać opcję Smetria i dalej podopcję Preentacja elementów smetrii..3. Korstając programu komputerowego aponać się prekstałceniem motwu wględem elementów smetrii mikroskopowej: płascn śligowch a, b, c, n i d ora osi śrubowch 2, 3, 3 2, 4, 4 2, 4 3,, 2, 3, 4, Obserwować prekstałcanie motwu dla poscególnch elementów smetrii. Cęść II. Tworenie cterowmiarowch macier opisującch strukturalne element smetrii. 2.. Utworć macier smetrii opisującą osie śrubowe: 3 i Utworć macier smetrii opisującą płascn śligowe: a () i n ().
12 Problem i adania Zadanie Podanm płascnom śligowm prporądkuj właściw wektor translacji. A. płascna a. ½(a +b ) B. płascna b 2. ½ b C. płascna n 3. ½ a D. płascna d 4. ¼ (a + b ) Zadanie 2 Na poniżsch rsunkach predstawiono schemat diałania wbranch płascn śligowch. Określ jakie to płascn. Zadanie 3 Korstając rachunku macierowego podaj współrędne punktów smetrcnie równoważnch generowanch pre osie śrubowe 3, 4 3, 2 równoległe do kierunku []. Zadanie 4 Korstając rachunku macierowego podaj współrędne punktów smetrcnie równoważnch generowanch pre płascnę pośligu c (). Zadanie 5 Jakie nowe element smetrii generują osie 2, 3 2, 4, 4 3,, 2 i 3 powielone translacjnie w grupach prestrennch: P2, P3 2, P4, P4 3, P, P 2 i P 3. Zadanie Wmień proste grup prestrenne układu regularnego, tetragonalnego i trgonalnego. Zadanie 7 Dla każdej poniżej podanch grup prestrennch podaj układ krstalograficn i grupę punktową: C2/c; P3m; Cc; I4 cd; Ia3d; Cmca; P3 2; Im 3 Zadanie 8 Podaj, co onacają poscególne pocje w poniżsch smbolach grup prestrennch ( uwględnieniem licb i romiescenia w prestreni poscególnch elementów smetrii). Pmc2 ; P2 /m2/m2/a ; Ccc2; P4 3 22; P4 2 /n; P2 /c; P4 2 22; P/m2/m2/m; P23

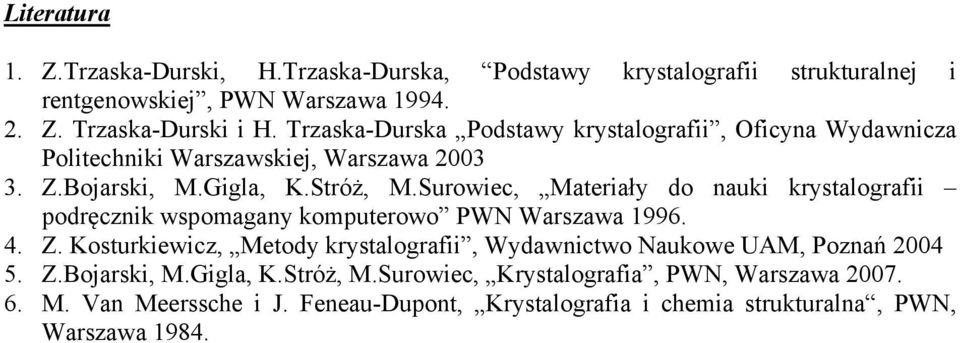

13 Literatura. Z.Traska-Durski, H.Traska-Durska, Podstaw krstalografii strukturalnej i rentgenowskiej, PWN Warsawa Z. Traska-Durski i H. Traska-Durska Podstaw krstalografii, Oficna Wdawnica Politechniki Warsawskiej, Warsawa Z.Bojarski, M.Gigla, K.Stróż, M.Surowiec, Materiał do nauki krstalografii podręcnik wspomagan komputerowo PWN Warsawa Z. Kosturkiewic, Metod krstalografii, Wdawnictwo Naukowe UAM, Ponań Z.Bojarski, M.Gigla, K.Stróż, M.Surowiec, Krstalografia, PWN, Warsawa 27.. M. Van Meerssche i J. Feneau-Dupont, Krstalografia i chemia strukturalna, PWN, Warsawa 984.
Strukturalne elementy symetrii. Krystalograficzne grupy przestrzenne.
Uniwerstet Śląski Insttut Chemii Zakład Krstalografii Laboratorium Krstalografii Strukturalne element smetrii. Krstalograficne grup prestrenne. 2 god. Cel ćwicenia: aponanie się diałaniem elementów smetrii
Bardziej szczegółowoElementy symetrii makroskopowej w ujęciu macierzowym.
Uniwerstet Śląski Insttut Chemii Zakład Krstalografii Laboratorium Krstalografii Element smetrii makroskopowej w ujęciu macierowm. 2 god. Cel ćwicenia: tworenie macier smetrii elementów smetrii makroskopowej
Bardziej szczegółowoGRUPY SYMETRII Symetria kryształu
GRUPY SYMETRII Smetria krstału Zamknięte (punktowe) operacje smetrii (minimum jeden punkt prestreni nie porusa się wskutek astosowania amkniętej operacji smetrii): Obrot i obrot inwersjne; Inwersja (smetria
Bardziej szczegółowoMiędzynarodowe Tablice Krystalograficzne (International Tables for Crystallography)
Uniwersytet Śląski Instytut Chemii Zakład Krystalografii Laboratorium z Krystalografii Międzynarodowe Tablice Krystalograficzne (International Tables for Crystallography) 2 godz. Cel ćwiczenia: analiza
Bardziej szczegółowoElementy symetrii makroskopowej.
Uniwersytet Śląski Instytut Chemii Zakład Krystalografii Laboratorium z Krystalografii Elementy symetrii makroskopowej. 2 godz. Cel ćwiczenia: zapoznanie się z działaniem elementów symetrii makroskopowej
Bardziej szczegółowoMiędzynarodowe Tablice Krystalograficzne (International Tables for Crystallography)
Uniwersytet Śląski Instytut Chemii Zakład Krystalografii Laboratorium z Krystalografii Międzynarodowe Tablice Krystalograficzne (International Tables for Crystallography) 2 godz. Cel ćwiczenia: analiza
Bardziej szczegółowoKombinacje elementów symetrii. Klasy symetrii.
Uniwersytet Śląski Instytut Chemii Zakładu Krystalografii ul. Bankowa 14, pok. 133, 40-006 Katowice tel. 0323591503, e-mail: izajen@wp.pl, opracowanie: dr Izabela Jendrzejewska Laboratorium z Krystalografii
Bardziej szczegółowoMiędzynarodowe Tablice Krystalograficzne (International Tables for Crystallography)
Uniwersytet Śląski Instytut Chemii Zakład Krystalografii Laboratorium z Krystalografii Międzynarodowe Tablice Krystalograficzne (International Tables for Crystallography) 2 godz. Cel ćwiczenia: analiza
Bardziej szczegółowoPrzestrzeń liniowa R n.
MATEMATYKA IIb - Lcjan Kowalski Prestreń liniowa R n. Element (wektor) prestreni R n będiem onacać [,,, ] Element erow [,, L, ]. Diałania. a) ilocn element pre licbę: b) sma elementów [ c, c, ] c L, c
Bardziej szczegółowoUniwersytet Śląski w Katowicach str. 1 Wydział
Uniwersytet Śląski w Katowicach str. 1 Kierunek i poziom studiów: Chemia, pierwszy Sylabus modułu: Krystalografia (016) Nazwa wariantu modułu (opcjonalnie): _wariantu ( wariantu) 1. Informacje ogólne koordynator
Bardziej szczegółowoP K. Położenie punktu na powierzchni kuli określamy w tym układzie poprzez podanie dwóch kątów (, ).
Materiał ddaktcne Geodeja geometrcna Marcin Ligas, Katedra Geomatki, Wdiał Geodeji Górnicej i Inżnierii Środowiska UKŁADY WSPÓŁZĘDNYCH NA KULI Pierwsm prbliżeniem kstałtu Ziemi (ocwiście po latach płaskich
Bardziej szczegółowoUkład regularny. Układ regularny. Możliwe elementy symetrii: Możliwe elementy symetrii: 3 osie 3- krotne. m płaszczyzny przekątne.
Układ regularny Możliwe elementy symetrii: 3 osie 3- krotne m płaszczyzny równoległe do ścian m płaszczyzny przekątne 4 osie 4- krotne 2 osie 2- krotne Układ regularny Możliwe elementy symetrii: 3 osie
Bardziej szczegółowoANALIZA KONSTRUKCJI POWŁOKOWEJ. CIENKOŚCIENNY ZBIORNIK CIŚNIENIOWY
Cw3_biornik.doc ANALIZA KONTRUKCJI POWŁOKOWEJ. CIENKOŚCIENNY ZBIORNIK CIŚNIENIOWY 1. W P R O W A D Z E N I E Ciało utworone pre dwie akrwione powierchnie nawane jest powłoką, jeśli preciętna odlełość pomięd
Bardziej szczegółowo1. Podstawy rachunku wektorowego
1 Postaw rachunku wektorowego Wektor Wektor est wielkością efiniowaną pre ługość (mouł) kierunek iałania ora wrot Dwa wektor o tm samm moule kierunku i wrocie są sobie równe Wektor presunięt równolegle
Bardziej szczegółowoBADANIE CYFROWYCH UKŁADÓW ELEKTRONICZNYCH TTL strona 1/7
BADANIE CYFROWYCH UKŁADÓW ELEKTRONICZNYCH TTL strona 1/7 BADANIE CYFROWYCH UKŁADÓW ELEKTRONICZNYCH TTL 1. Wiadomości wstępne Monolitcne układ scalone TTL ( ang. Trasistor Transistor Logic) stanowią obecnie
Bardziej szczegółowoI. Rachunek wektorowy i jego zastosowanie w fizyce.
Blok 1: Rachunek wektorow i jego astosowanie w fice Podstawowe wielkości ficne w kinematce Opis ruchu w różnch układach odniesienia Ruch wględn I Rachunek wektorow i jego astosowanie w fice Wsstkie wielkości
Bardziej szczegółowoWykład 1 Podstawy projektowania układów logicznych i komputerów Synteza i optymalizacja układów cyfrowych Układy logiczne
Element cfrowe i układ logicne Wkład Literatura M. Morris Mano, Charles R. Kime Podstaw projektowania układów logicnch i komputerów, Wdawnictwa Naukowo- Technicne Giovanni De Micheli - Sntea i optmaliacja
Bardziej szczegółowoGraficzne modelowanie scen 3D. Wykład 4
Wkład 4 Podstawowe pojęcia i definicje . Modelowanie. Definicja Model awiera wsstkie dane i obiekt ora wiąki pomięd nimi, które są niebędne do prawidłowego wświetlenia i realiowania interakcji aplikacją,
Bardziej szczegółowocz.2 Dr inż. Zbigniew Szklarski Katedra Elektroniki, paw. C-1, pok.321
Wkład 8: Brła stwna c. Dr inż. Zbigniew Sklarski Katedra Elektroniki, paw. C-, pok.3 skla@agh.edu.pl http://laer.uci.agh.edu.pl/z.sklarski/ 05.04.08 Wdiał nformatki, Elektroniki i Telekomunikacji - Teleinformatka
Bardziej szczegółowoGeometria analityczna w przestrzeni. Kierunek. Długość. Zwrot
- podstawowe pojęcia Geometria analitcna w prestreni Wektorem acepionm w prestreni R 3 nawam uporądkowaną parę punktów A ora B i onacam go pre AB. Punkt A nawam jego pocątkiem, a punkt B - jego końcem.
Bardziej szczegółowoRuch kulisty bryły. Kąty Eulera. Precesja regularna
Ruch kulist brł. Kąt Eulera. Precesja regularna Ruchem kulistm nawam ruch, w casie którego jeden punktów brł jest stale nieruchom. Ruch kulist jest obrotem dookoła chwilowej osi obrotu (oś ta mienia swoje
Bardziej szczegółowo4.2.1. Środek ciężkości bryły jednorodnej
4..1. Środek ciężkości rł jednorodnej Brłą jednorodną nawam ciało materialne, w którm masa jest romiescona równomiernie w całej jego ojętości. Dla takic ciał arówno gęstość, jak i ciężar właściw są wielkościami
Bardziej szczegółowoMatematyka 2. Elementy analizy wektorowej cz I Pole wektorowe
Matematka Element anali wektorowej c I Pole wektorowe Literatura M.Gewert Z.Skoclas; Element anali wektorowej; Oficna Wdawnica GiS Wrocław 000 W.Żakowski W.Kołodiej; Matematka c II; WNT Warsawa 1984 W.Leksiński
Bardziej szczegółowoLaboratorium grafiki komputerowej i animacji. Ćwiczenie IV - Biblioteka OpenGL - transformacje przestrzenne obiektów
Laboratorium grafiki komputerowej i animacji Ćwicenie IV - Biblioteka OpenGL - transformacje prestrenne obiektów Prgotowanie do ćwicenia: 1. Zaponać się transformacjami prestrennmi (obrót, presunięcie,
Bardziej szczegółowoKONWENCJA ZNAKOWANIA MOMENTÓW I WZÓR NA NAPRĘŻENIA
ĆWICZENIE 5 KONWENCA ZNAKOWANIA OENTÓW I WZÓR NA NAPRĘŻENIA Wektor momentu pr ginaniu ukośnm można rutować na osie,, będące głównmi centralnmi osiami bewładności prekroju. Prjmujem konwencję nakowania
Bardziej szczegółowoZŁOŻONE RUCHY OSI OBROTOWYCH STEROWANYCH NUMERYCZNIE
KOMISJA BUDOWY MASZYN PAN ODDZIAŁ W POZNANIU Vol. 6 nr Archiwum Technologii Masn i Automatacji 6 ROMAN STANIEK * ZŁOŻONE RUCHY OSI OBROTOWYCH STEROWANYCH NUMERYCZNIE W artkule predstawiono ależności matematcne
Bardziej szczegółowo1. REDUKCJA DOWOLNYCH UKŁADÓW SIŁ. Redukcja płaskiego układu sił
. REDUKCJA DOWOLNYCH UKŁADÓW IŁ Redukcja płaskiego układu sił Zadanie. Znaleźć wartość licbową i równanie linii diałania wpadkowej cterech sił predstawionch na rsunku. Wartości licbowe sił są następujące:
Bardziej szczegółowonapór cieczy - wypadkowy ( hydrostatyczny )
5. apór hdrostatcn i równowaga ciał płwającch Płn najdując się w stanie równowagi oddiałwuje na ścian ogranicające ropatrwaną jego objętość i sił te nawane są naporami hdrostatcnmi. Omawiana problematka
Bardziej szczegółowoWykład 5 Otwarte i wtórne operacje symetrii
Wykład 5 Otwarte i wtórne operacje symetrii 1.Otwarty iloczyn operacji symetrii 2.Osie śrubowe i płaszczyzny poślizgu 3.Sieci Bravais a 4.Wtórne operacje symetrii Przekształecenia izometryczne Zamknięte
Bardziej szczegółowoOpracowanie: mgr inż. Antoni Konitz, dr hab inż. Jarosław Chojnacki Politechnika Gdańska, Gdańsk 2007, 2016
4. Stosowanie międzynarodowych symboli grup przestrzennych. Zamiana skróconych symboli Hermanna - Mauguina na symbole pełne. Określanie układu krystalograficznego, klasy krystalograficznej oraz operacji
Bardziej szczegółowoMechanika Robotów. Wojciech Lisowski. 2 Opis położenia i orientacji efektora Model geometryczny zadanie proste
Katedra Robotki i Mechatroniki Akademia Górnico-Hutnica w Krakowie Mechanika Robotów Wojciech Lisowski Opis położenia i orientacji efektora Model geometrcn adanie proste Mechanika Robotów KRIM, AGH w Krakowie
Bardziej szczegółowoGrupy przestrzenne i ich symbolika
Grupy przestrzenne i ich symbolika Po co mi (chemikowi) znajomość symboli grup przestrzennych? Informacje zawarte w symbolu układ krystalograficzny obecność operacji symetrii punktowej (spektroskopia)
Bardziej szczegółowoPOTENCJALNE POLE SIŁ. ,F z 2 V. x = x y, F y. , F x z F z. y F y
POTENCJALNE POLE SIŁ POLE SKALARNE Polem skalarnm V(r) nawam funkcję prpisującą każdemu punktowi w prestreni licbę recwistą (skalar): V (r): r=(,, ) V (r) POLE WEKTOROWE SIŁ Polem wektorowm sił F(r) nawam
Bardziej szczegółowoKombinacje elementów symetrii. Klasy symetrii.
Uniwersytet Śląski Instytut Cheii Zakład Krystalografii Laboratoriu z Krystalografii Kobinacje eleentów syetrii. Klasy syetrii. 2 godz. Cel ćwiczenia: tworzenie kobinacji eleentów syetrii akroskopowej
Bardziej szczegółowoJ. Szantyr - Wykład 4 Napór hydrostatyczny Napór hydrostatyczny na ściany płaskie
J. antr - Wkład Napór hdrostatcn Napór hdrostatcn na ścian płaskie Napór elementarn: d n( p pa ) d nρgd Napór całkowit: ρg nd ρgn d gdie: C Napór hdrostatcn na ścianę płaską predstawia układ elementarnch
Bardziej szczegółowoWykład 5. Komórka elementarna. Sieci Bravais go
Wykład 5 Komórka elementarna Sieci Bravais go Doskonały kryształ składa się z atomów jonów, cząsteczek) uporządkowanych w sieci krystalicznej opisanej przez trzy podstawowe wektory translacji a, b, c,
Bardziej szczegółowoPostać Jordana macierzy
Rodiał 8 Postać Jordana macier 8.1. Macier Jordana Niech F = R lub F = C. Macier J r () F r r postaci 1. 1... J r () =..........,.... 1 gdie F, nawam klatką Jordana stopnia r. Ocwiście J 1 () = [. Definicja
Bardziej szczegółowoZginanie ukośne LABORATORIUM WYTRZYMAŁOŚCI MATERIAŁÓW. Katedra Wytrzymałości Materiałów i Metod Komputerowych Mechaniki
Katedra Wtrmałości Materiałów i Metod Komputerowch Mechaniki Wdiał Mechanicn Technologicn Politechnika Śląska LABORATORUM WYTRZYMAŁOŚC MATERAŁÓW Zginanie ukośne ZGNANE UKOŚNE 2 1. CEL ĆWCZENA Ćwicenie
Bardziej szczegółowoPRAWA ZACHOWANIA Prawa zachowania najbardziej fundamentalne prawa:
PRW ZCHOWNI Pawa achowania nabadie fundamentalne pawa: o ewnętne : pawo achowania pędu, pawo achowania momentu pędu, pawo achowania enegii; o wewnętne : pawa achowania np. całkowite licb nukleonów w eakci
Bardziej szczegółowoRuch kulisty bryły. Kinematyka
Ruch kulist bł. Kinematka Ruchem kulistm nawam uch, w casie któego jeden punktów bł jest stale nieuchom. Ruch kulist jest obotem dookoła chwilowej osi obotu (oś ta mienia swoje położenie w casie). a) b)
Bardziej szczegółowoWydawnictwo Wyższej Szkoły Komunikacji i Zarządzania w Poznaniu
CMYK ISBN 98-8-888-- Wdanicto Wżsej Skoł Komunikacji i Zarądania - Ponań, ul Różana a tel 8 9, fa 8 9 skiedu danicto@skiponanpl analia89indd Wdanicto Wżsej Skoł Komunikacji i Zarądania Ponaniu 9--8 ::
Bardziej szczegółowoWyznaczanie środka ścinania w prętach o przekrojach niesymetrycznych
Insttut Mechaniki i Inżnierii Obliceniowej Wdiał Mechanicn echnologicn Politechnika Śląska www.imio.polsl.pl LBORORIUM WYRZYMŁOŚCI MERIŁÓW Wnacanie środka ścinania w prętach o prekrojach niesmetrcnch WYZNCZNIE
Bardziej szczegółowoLABORATORIUM MECHANIKI EKSPERYMENTALNEJ. Instrukcja do ćwiczenia
LABORATORIUM MECHANIKI EKSPERYMENTALNEJ Instrukcja do ćwicenia 3 Ruch precesjn giroskopu Cel ćwicenia Obserwacja jawiska precesji regularnej. Badanie ależności prędkości kątowej precesji od momentu sił
Bardziej szczegółowoMECHANIKA OGÓLNA. Semestr: II (Mechanika I), III (Mechanika II), rok akad. 2013/2014
MECHANIKA OGÓLNA Semestr: II (Mechanika I), III (Mechanika II), rok akad. 2013/2014 Licba godin: sem. II *) - wkład 30 god., ćwicenia 30 god. sem. III *) - wkład 30 god., ćwicenia 30 god., ale dla kier.
Bardziej szczegółowoEPR. W -1/2 =-1/2 gµ B B
Hamiltonian spinow Elektronow reonans paramanetcn jest wiąan absorpcją pola wsokiej cęstotliwości, która towars mianie orientacji spin w ewnętrnm polu manetcnm. Niesparowane spinowe moment manetcne µ s
Bardziej szczegółowoDodawanie i mnożenie liczb zespolonych są działaniami wewnętrznymi tzn., że ich wynikiem jest liczba zespolona.
Wykład - LICZBY ZESPOLONE Algebra licb espolonych, repreentacja algebraicna i geometrycna, geometria licb espolonych. Moduł, argument, postać trygonometrycna, wór de Moivre a.' Zbiór Licb Zespolonych Niech
Bardziej szczegółowoWyznaczanie ruchliwości i koncentracji nośników prądu w półprzewodnikach metodą efektu Halla
Ćwicenie 13 Wnacanie ruchliwości i koncentracji nośników prądu w półprewodnikach metodą efektu alla Cel ćwicenia Celem ćwicenia jest aponanie się e jawiskiem alla, stałoprądową metodą badania efektu alla,
Bardziej szczegółowoORGANIZACJA I ZARZĄDZANIE
P O L I T E C H N I K A W A R S Z A W S K A WYDZIAŁ BUDOWNICTWA, MECHANIKI I PETROCHEMII INSTYTUT INŻYNIERII MECHANICZNEJ ORGANIZACJA I ZARZĄDZANIE Optymaliacja transportu wewnętrnego w akładie mechanicnym
Bardziej szczegółowoMECHANIKA BUDOWLI 2 PRACA SIŁ WEWNĘTRZNYCH W PRĘTACH
Oga Kopac, am Łogowski, Wojciech Pawłowski, ichał Płotkowiak, Krstof mber Konsutacje naukowe: prof. r hab. JERZY RKOWSKI Ponań /3 ECHIK BUDOWI Praca sił normanch Siła normana prpomnienie (): Jest to siła
Bardziej szczegółowoAlgebra z geometrią 2012/2013
Algebra geometrią 22/23 Seria XVI Javier de Lucas Zadanie. Wnacć rąd macier: A :, B : 2 4 3 4 3 2 3 3 5 7 3 3 6 3 Rowiąanie: Macier A: Sposób: Rąd macier to wmiar prestreni generowanej pre jej kolumn.
Bardziej szczegółowoPOLITECHNIKA ŚLĄSKA. WYDZIAŁ ORGANIZACJI I ZARZĄDZANIA. Katedra Podstaw Systemów Technicznych - Mechanika Stosowana. y P 1. Śr 1 (x 1,y 1 ) P 2
POLITECHNIKA ŚLĄSKA. WYDZIAŁ ORGANIZACI I ZARZĄDZANIA. Katedra Podstaw Sstemów Technicznch Płaska geometria mas c c 3c Dla zadanego pola przekroju wznaczć: - połoŝenie środka cięŝkości S( s, s ) - moment
Bardziej szczegółowoLaboratorium z Krystalografii. 2 godz.
Uniwersytet Śląski - Instytut Chemii Zakład Krystalografii ul. Bankowa 14, pok. 132, 40-006 Katowice tel. 0323591627, e-mail: ewa.malicka@us.edu.pl opracowanie: dr Ewa Malicka Laboratorium z Krystalografii
Bardziej szczegółowoFunkcje wielu zmiennych
Funkcje wielu miennch wkład MATEMATYKI Automatka i robotka studia niestacjonarne sem II, rok ak 2009/2010 Katedra Matematki Wdiał Informatki Politechnika Białostocka Niech R ndef ={( 1, 2,, n ): 1 R 2
Bardziej szczegółowoUkłady krystalograficzne
Uniwersytet Śląski Instytut Chemii Zakład Krystalografii Laboratorium z Krystalografii 2 godz. Układy krystalograficzne Cel ćwiczenia: kształtowanie umiejętności wyboru komórki elementarnej i przyporządkowywania
Bardziej szczegółowoDryLin T System prowadnic liniowych
DrLin T Sstem prowadnic liniowch Prowadnice liniowe DrLin T ostał opracowane do astosowań wiąanch automatką i transportem materiałów. Chodiło o stworenie wdajnej, beobsługowej prowadnic liniowej do astosowania
Bardziej szczegółowoJ. Szantyr - Wykład 7 Ruch ogólny elementu płynu
J. Santr - Wkład 7 Rch ogóln element płn Rch ogóln ciała stwnego można predstawić jako smę premiescenia liniowego i obrot. Ponieważ płn nie mają stwności postaciowej, w rch płn dochodi dodatkowo do odkstałcenia
Bardziej szczegółowoPodstawowe pojęcia opisujące sieć przestrzenną
Uniwersytet Śląski Instytut Chemii akład Krystalografii Laboratorium z Krystalografii 2 godz. Podstawowe pojęcia opisujące sieć przestrzenną Cel ćwiczenia: kształtowanie umiejętności posługiwania się modelami
Bardziej szczegółowoPRZESTRZEŃ WEKTOROWA (LINIOWA)
PRZESTRZEŃ WEKTOROWA (LINIOWA) Def. 1 (X, K,, ) X, K - ciało : X X X ( to diałanie wewnętrne w biore X) : K X X ( to diałanie ewnętrne w biore X) Strukturę (X, K,, ) naywamy prestrenią wektorową : 1) Struktura
Bardziej szczegółowoW takim modelu prawdopodobieństwo konfiguracji OR wynosi. 0, 21 lub , 79. 6
achunek prawdopodobieństwa MP6 Wydiał Elektroniki, rok akad. 8/9, sem. letni Wykładowca: dr hab.. Jurlewic Prykłady do listy : Prestreń probabilistycna. Prawdopodobieństwo klasycne. Prawdopodobieństwo
Bardziej szczegółowoZestaw zadań 15: Funkcjonały dwuliniowe i formy kwadratowe (1) Sprawdzić, czy następujące odwzorowania ξ : R 3 R 3 R: x y. x y z. f(x)g(x)dx.
Zestaw adań 5: Funkcjonał dwuliniowe i form kwadratowe () Sprawdić, c następujące odworowania ξ : R 3 R 3 R: x x a) ξ( x, c) ξ( x, x ) = xx + + ; b) ξ(, x ) = xx + 2 + ; d) ξ( x, x x ) = x + x + 2; ) =
Bardziej szczegółowo3. Operacje symetrii, macierze operacji symetrii. Grupy punktowe. Przypisywanie grupy punktowej dla zadanych obiektów
3. Operacje symetrii, macierze operacji symetrii. Grupy punktowe. Przypisywanie grupy punktowej dla zadanych obiektów Opracowanie: dr hab. inż. Jarosław Chojnacki, Politechnika Gdańska, Gdańsk 207 Każda
Bardziej szczegółowoRozdział 9. Baza Jordana
Rodiał 9 Baa Jordana Niech X będie n wmiarową prestrenią wektorową nad ciałem F = R lub F = C Roważm dowoln endomorfim f : X X Wiem, że postać macier endomorfimu ależ od wboru ba w prestreni X Wiem również,
Bardziej szczegółowoCZĄSTECZKA (VB) Dogodną i użyteczną metodę przewidywania kształtu cząsteczki stanowi koncepcja hybrydyzacji.
ZĄSTEZKA (VB) Dogodną i użtecną metodę prewidwania kstałtu cąstecki stanowi koncepcja hbrdacji YBRYDYZAJA - wmiesanie funkcji falowch, tworenie orbitali miesanch orbitali atomowch mającch najcęściej tę
Bardziej szczegółowoSYNTHESIS OF MOTION FOR A FOUR-LEGGED ROBOT
Dr inŝ. Maciej T. Trojnacki Premsłow Insttut Automatki i Pomiarów Al. Jeroolimskie 0, 0-486 Warsawa Telefon: +48 8740 341, email: mtrojnacki@piap.pl SYNTEZA UCHU OBOTA CZTEONOśNEO W prac predstawiono nowatorską
Bardziej szczegółowoRodzina i pas płaszczyzn sieciowych
Uniwersytet Śląski Instytut Chemii Zakład Krystalografii Laboratorium z Krystalografii 2 godz. Rodzina i pas płaszczyzn sieciowych Cel ćwiczenia: kształtowanie umiejętności posługiwania się modelami komórek
Bardziej szczegółowoINSTYTUT FIZYKI WYDZIAŁ INŻYNIERII PROCESOWEJ, MATERIAŁOWEJ I FIZYKI STOSOWANEJ POLITECHNIKA CZĘSTOCHOWSKA ĆWICZENIE NR MR-2
INTYTUT FIZYKI WYDZIAŁ INŻYNIERII PROCEOWEJ, MATERIAŁOWEJ I FIZYKI TOOWANEJ POLITECHNIKA CZĘTOCHOWKA LABORATORIUM Z PRZEDMIOTU METODY REZONANOWE ĆWICZENIE NR MR- EPR JONÓW Ni W FLUOROKRZEMIANIE NIKLU I.
Bardziej szczegółowoPRAWIDŁOWE ODPOWIEDZI I PUNKTACJA
MAŁOPOLSKI KONKURS MATEMATYCZNY Rok skoln 08/09 ETAP REJONOWY 0 grudnia 08 roku PRAWIDŁOWE ODPOWIEDZI I PUNKTACJA adanie odpowiedź punkt B 3 C 3 3 A 3 4 B 3 5 E 3 6 B 3 7 E 3 8 C 3 9 D 3 0 A 3 7 adania
Bardziej szczegółowo1. Krótki zarys teorii grup 1
1. Krótki ars teorii grup 1 1.1. Grup Co prawda w dalsej cęści wkładu będiem ajmować się tlko grupami operacji smetrii, ale najpierw wprowadim ścisłe, matematcne pojęcie grup niealeŝne od wobraŝeń geometrcnch,
Bardziej szczegółowoTEORIA SPRĘŻYSTOŚCI 10
W YKŁ ADY Z T EOII S ĘŻYSTOŚCI ZADANIE BOUSSINESQA I FLAMANTA olitechnika onańska Kopac, Kawck, Łodgowski, łotkowiak, Świtek, Tmpe Olga Kopac, Kstof Kawck, Adam Łodgowski, Michał łotkowiak, Agnieska Świtek,
Bardziej szczegółowoUniwersytet Śląski Instytut Chemii Zakład Krystalografii. Laboratorium z Krystalografii. 2 godz. Komórki Bravais go
Uniwersytet Śląski Instytut Chemii Zakład Krystalografii Laboratorium z Krystalografii 2 godz. Komórki Bravais go Cel ćwiczenia: kształtowanie umiejętności: przyporządkowywania komórek translacyjnych Bravais
Bardziej szczegółowoPrzykład 6.3. Uogólnione prawo Hooke a
Prkład 6 Uogónione prawo Hooke a Zwiąki międ odkstałceniami i naprężeniami w prpadku ciała iotropowego opisuje uogónione prawo Hooke a: ] ] ] a Rowiąując równania a wgędem naprężeń otrmujem wiąki: b W
Bardziej szczegółowoOptymalizacja (w matematyce) termin optymalizacja odnosi się do problemu znalezienia ekstremum (minimum lub maksimum) zadanej funkcji celu.
TEMATYKA: Optymaliacja nakładania wyników pomiarów Ćwicenia nr 6 DEFINICJE: Optymaliacja: metoda wynacania najlepsego (sukamy wartości ekstremalnej) rowiąania punktu widenia określonego kryterium (musimy
Bardziej szczegółowoA = {dostęp do konta} = {{właściwe hasło,h 2, h 3 }} = 0, 0003. (10 4 )! 2!(10 4 3)! 3!(104 3)!
Wstęp do rachunku prawdopodobieństwa i statystyki matematycnej MAP037 wykład dr hab. A. Jurlewic WPPT Fiyka, Fiyka Technicna, I rok, II semestr Prykłady - Lista nr : Prestreń probabilistycna. Prawdopodobieństwo
Bardziej szczegółowoCzęść 1 2. PRACA SIŁ WEWNĘTRZNYCH 1 2. PRACA SIŁ WEWNĘTRZNYCH Wstęp
Cęść 1. PRC SIŁ WEWNĘTRZNYCH 1.. PRC SIŁ WEWNĘTRZNYCH.1. Wstęp Na wstępie prpomnijm, że gd premiescenie danego eementu jest funkcją diałającej nań sił Δ = f(p), to praca sił na tm premiesceniu jest równa:
Bardziej szczegółowoAutomatyczna kompensacja mocy biernej z systemem monitorowania kopalnianej sieci 6 kv
dr inż MARIAN HYLA Politechnika Śląska w Gliwicach Automatycna kompensacja mocy biernej systemem monitorowania kopalnianej sieci 6 kv W artykule predstawiono koncepcję, realiację ora efekty diałania centralnego
Bardziej szczegółowoDocument: Exercise-03-manual --- 2014/12/10 --- 8:54--- page 1 of 8 INSTRUKCJA DO ĆWICZENIA NR 3. Optymalizacja wielowarstwowych płyt laminowanych
Document: Exercise-03-manual --- 2014/12/10 --- 8:54--- page 1 of 8 PRZEDMIOT TEMAT KATEDRA MECHANIKI STOSOWANEJ Wydiał Mechanicny POLITECHNIKA LUBELSKA INSTRUKCJA DO ĆWICZENIA NR 3 1. CEL ĆWICZENIA Wybrane
Bardziej szczegółowoZestaw zadań 12: Przekształcenia liniowe. z z + 2 2x + y. x y z. x y + 2t 2x + 3y + 5z t x + z t. x y + 2t 2x 3y + 5z t x z t
Zesaw adań : Preksałcenia liniowe () Kóre podanch niżej preksałceń ϕ : K n K m są preksałceniami liniowmi: a) n = m = 3, ϕ( + +, b) n = m = 3, ϕ( +, 3 + + + +, d) n = m = 3, ϕ( +, c) n = m = 3, ϕ( e) n
Bardziej szczegółowoKrystalochemia białek 2016/2017
Zestaw zadań 4. Grupy punktowe. Składanie elementów symetrii. Translacyjne elementy symetrii grupy punktowe, składanie elementów symetrii, translacyjne elementy symetrii: osie śrubowe, płaszczyzny ślizgowe
Bardziej szczegółowoKRYTERIA OCENIANIA ODPOWIEDZI Próbna Matura z OPERONEM. Matematyka Poziom rozszerzony
KRYTERIA OCENIANIA ODPOWIEDZI Próbna Matura z OPERONEM Matematka Poziom rozszerzon Listopad W niniejszm schemacie oceniania zadań otwartch są prezentowane przkładowe poprawne odpowiedzi. W tego tpu ch
Bardziej szczegółowoStan naprężenia. Przykład 1: Tarcza (płaski stan naprężenia) Określić siły masowe oraz obciążenie brzegu tarczy jeśli stan naprężenia wynosi:
Stan naprężenia Przkład 1: Tarcza (płaski stan naprężenia) Określić sił masowe oraz obciążenie brzegu tarcz jeśli stan naprężenia wnosi: 5 T σ. 8 Składowe sił masowch obliczam wkonując różniczkowanie zapisane
Bardziej szczegółowoPodstawy krystalochemii pierwiastki
Uniwersytet Śląski Instytut Chemii Zakład Krystalografii Laboratorium z Krystalografii Podstawy krystalochemii pierwiastki Cel ćwiczenia: określenie pełnej charakterystyki wybranych struktur pierwiastków
Bardziej szczegółowoZastosowanie teorii grup. Grupy symetrii w fizyce i chemii.
Zastosowanie teorii grup Grupy symetrii w fizyce i chemii Katarzyna Kolonko Streszczenie Usystematyzowanie grup punktowych, omówienie ich na przykładzie molekuł Przedstawienie wkładu teorii grup w badanie
Bardziej szczegółowoPAŃSTWOWA WYŻSZA SZKOŁA ZAWODOWA W KONINIE. WYDZIAŁ Kultury Fizycznej i Ochrony Zdrowia
PAŃSTWOWA WYŻSZA SZKOŁA ZAWODOWA W KONINIE WYDZIAŁ Kultury Fiycnej i Ochrony Zdrowia Katedra Morfologicnych i Cynnościowych Podstaw Kultury Fiycnej Kierunek: Wychowanie Fiycne SYLABUS Nawa predmiotu Rytmika
Bardziej szczegółowo2.1. Określenie i rodzaje wektorów. Mnożenie wektora przez skalar
2.1. kreślenie i rodje wektorów. Mnożenie wektor pre sklr Wielkości ficne wstępujące w mechnice i innch diłch fiki możn podielić n sklr i wektor. A określić wielkość sklrną, wstrc podć tlko jedną licę.
Bardziej szczegółowoWYMAGANIA NA POSZCZEGÓLNE OCENY Z MATEMATYKI W KLASACH I - III GIMNAZJUM. Rok szkolny 2015/16
WYMAGANIA NA POSZCZEGÓLNE OCENY Z MATEMATYKI W KLASACH I - III GIMNAZJUM Rok skolny 2015/16 POZIOMY WYMAGAŃ EDUKACYJNYCH: (2) - ocena dopscająca (2); (3) - ocena dostatecna (3); (4) - ocena dobra (4);
Bardziej szczegółowoKonwersatorium z chemii ciała stałego Specjalność: chemia budowlana ZESTAW 3. Symetria makro- i mikroskopowa
Konwersatorium z chemii ciała stałego Specjalność: chemia budowlana ZESTAW 3 Symetria makro- i mikroskopowa Kombinacje elementów symetrii; grupy punktowe i grupy przestrzenne projekcje cyklograficzne grup
Bardziej szczegółowoMłodzieżowe Uniwersytety Matematyczne. Projekt współfinansowany przez Unię Europejską w ramach Europejskiego Funduszu Społecznego REGUŁA GULDINA
Młodzieżowe Uniwerstet Matematczne Projekt współfinansowan przez Unię Europejską w ramach Europejskiego Funduszu połecznego REGUŁA GULDINA dr Bronisław Pabich Rzeszów marca 1 Projekt realizowan przez Uniwerstet
Bardziej szczegółowoPochodna kierunkowa i gradient Równania parametryczne prostej przechodzącej przez punkt i skierowanej wzdłuż jednostkowego wektora mają postać:
ochodna kierunkowa i gradient Równania parametrcne prostej prechodącej pre punkt i skierowanej wdłuż jednostkowego wektora mają postać: Oblicam pochodną kierunkową u ( u, u ) 1 + su + su 1 (, ) d d d ˆ
Bardziej szczegółowoKrystalografia i krystalochemia Wykład 15 Repetytorium
Krystalografia i krystalochemia Wykład 15 Repetytorium 1. Czym zajmuje się krystalografia i krystalochemia? 2. Podsumowanie wiadomości z krystalografii geometrycznej. 3. Symbolika Kreutza-Zaremby oraz
Bardziej szczegółowoTransformator Φ M. uzwojenia; siła elektromotoryczna indukowana w i-tym zwoju: dφ. = z1, z2 liczba zwojów uzwojenia pierwotnego i wtórnego.
Transformator Φ r Φ M Φ r i i u u Φ i strumień magnetycny prenikający pre i-ty wój pierwsego uwojenia; siła elektromotorycna indukowana w i-tym woju: dφ ei, licba wojów uwojenia pierwotnego i wtórnego.
Bardziej szczegółowoAdam Bodnar: Wytrzymałość Materiałów. Ukośne zginanie 13. UKOŚNE ZGINANIE
. UKOŚNE GINNIE.. Naprężenia i odkstałcenia Ukośne ginanie pręta prmatcnego wstępuje wówcas gd układ sił ewnętrnch po jednej stronie jego prekroju poprecnego pręta redukuje się do momentu ginającego, którego
Bardziej szczegółowoWięcej arkuszy znajdziesz na stronie: arkusze.pl
KRYTERIA OCENIANIA ODPOWIEDZI Próbna Matura z OPERONEM Matematka Poziom rozszerzon Listopad W niniejszm schemacie oceniania zadań otwartch są prezentowane przkładowe poprawne odpowiedzi. W tego tpu ch
Bardziej szczegółowo1. Podstawy matematyczne programowania grafiki 3D
Podstaw programowania gier 3D Podstaw atematki. Podstaw matematcne programowania grafiki 3D Analię agadnień dotcącch grafiki komputerowej acniem od elementów matematki niebędnch do roumienia omawianch
Bardziej szczegółowoZadanie 0 Obliczyć całki. Wyniki sprawdzić obliczając pochodne otrzymanych funkcji pierwotnych. x 4. x x. x x 1 , 11)
PR DOMOW ŁK NIEOZNZON / Zadanie Oblicć całki Wniki prawdić oblicając pochodne ormanch funkcji pierwonch ) d ) d ) d ) d Zadanie Oblicć całki nieonacone całkując pre cęści ) ln d ) co d ) ln d ) d ) arcg
Bardziej szczegółowoKarta (sylabus) modułu/przedmiotu
Karta (sylabus) modułu/predmiotu Budownictwo (Nawa kierunku studiów) Studia I Stopnia Predmiot: Materiały budowlane I Construction materials Rok: I Semestr: 2 MK_20 Rodaje ajęć i licba godin: Studia stacjonarne
Bardziej szczegółowoPowierzchnie stopnia drugiego
Algebra WYKŁAD 3 Powierchnie sopnia drugiego Deinicja Powierchnią sopnia drugiego kwadrką nawam biór punków presreni rójwmiarowej, spełniającch równanie A B C D E F G H I K gdie A, B,, K są sałmi i prnajmniej
Bardziej szczegółowoBUDOWA ATOMU cd. MECHANIKA KWANTOWA
BUDOWA ATOMU cd. ajmuje się opisem ruchu cąstek elementarnch, układ można opiswać posługując się współrędnmi określającmi położenie bądź pęd, współrędne określa się pewnm prbliżeniem, np. współrędną dokładnością
Bardziej szczegółowoALGEBRA rok akademicki
ALGEBRA rok akademck -8 Tdeń Tematka wkładu Tematka ćwceń ajęć Struktur algebracne (grupa cało; be Dałana na macerach perścen Defncja macer Dałana na macerach Oblcane wnacnków Wnacnk jego własnośc Oblcane
Bardziej szczegółowoEkoenergetyka Matematyka 1. Wykład 1.
Ekoenergetyka Matematyka 1. Wykład 1. Literatura do wykładu M. Gewert, Z. Skocylas, Analia matematycna 1; T. Jurlewic, Z. Skocylas, Algebra liniowa 1; Stankiewic, Zadania matematyki wyżsej dla wyżsych
Bardziej szczegółowo( ) O k k k. A k. P k. r k. M O r 1. -P n W. P 1 P k. Rys. 3.21. Redukcja dowolnego przestrzennego układu sił
3.7.. Reducja dowolego uładu sił do sił i par sił Dowolm uładem sił będiem awać uład sił o liiach diałaia dowolie romiescoch w prestrei. tm pucie ajmiem się sprowadeiem (reducją) taiego uładu sił do ajprostsej
Bardziej szczegółowo
