1 PRZEDSIĘBIORSTWO USŁUGOWO-PROJEKTOWE A B R Y S Ryszard ŁOPUSIEWICZ Ruda Śląska ul. Gwarecka 7 Regon NIP PROJEKT BUDOWLANO-WYKONAWCZY TEMAT: Adaptacja pomieszczeń piwnicznych na pomieszczenia archiwum w budynku przy ul. Sienkiewicza w Tarnowskich Górach INSTALACJE ELEKTRYCZNE LOKALIZACJA : Tarnowskie Góry, ul. Sienkiewicza INWESTOR : Nr Projektu: Gmina Tarnowskie Góry z siedzibą: Urząd Miejski, Rynek Tarnowskie Góry 08.PBW.E.03 INSTALACJE ELEKTRYCZNE OPRACOWAŁ: mgr inż. Adam Michalski PROJEKTOWAŁ: mgr inż. Janina Kuc-Zdechlik nr upr. 57/89 SPRAWDZIŁ : mgr inż. Jan Bil nr upr.: SLK/058/POO/04 Ruda Śląska, marzec 008 r.

2 PRZEDSIĘBIORSTWO USŁUGOWO-PROJEKTOWE A B R Y S Ryszard ŁOPUSIEWICZ Ruda Śląska ul. Gwarecka 7 Regon NIP PROJEKT BUDOWLANO-WYKONAWCZY TEMAT: Adaptacja pomieszczeń piwnicznych na pomieszczenia archiwum w budynku przy ul. Sienkiewicza w Tarnowskich Górach INSTALACJE ELEKTRYCZNE LOKALIZACJA : Tarnowskie Góry, ul. Sienkiewicza INWESTOR : Nr Projektu: Gmina Tarnowskie Góry z siedzibą: Urząd Miejski, Rynek Tarnowskie Góry 08.PBW.E WYKAZ DOKUMENTACJI NR 08.PBW.E.03 LP. NAZWA DOKUMENTU NR DOKUMENTU UWAGI I. CZĘŚCI OPISOWE 1. Metryka dokumentacji str Opis techniczny str Przedmiar robót 08.PBW.E.03.PR II. CZĘŚĆI RYSUNKOWE 1. Schemat ideowy tablicy rozdzielczej TAP 08.PWB.E Rzut piwnic. Plan instalacji oświetlenia 08.PWB.E Rzut piwnic. Plan instalacji siły i gniazd 08.PWB.E wtykowych 4. Rysunek konstrukcyjny tablicy rozdzielczej TAP 08.PBW.E.03-04

3 3 PRZEDSIĘBIORSTWO USŁUGOWO-PROJEKTOWE A B R Y S Ryszard ŁOPUSIEWICZ Ruda Śląska ul. Gwarecka 7 Regon NIP PROJEKT BUDOWLANO-WYKONAWCZY TEMAT: Adaptacja pomieszczeń piwnicznych na pomieszczenia archiwum w budynku przy ul. Sienkiewicza w Tarnowskich Górach INSTALACJA ELEKTRYCZNA LOKALIZACJA : Tarnowskie Góry, ul. Sienkiewicza INWESTOR : Nr Projektu: Gmina Tarnowskie Góry z siedzibą: Urząd Miejski, Rynek Tarnowskie Góry 08.PBW.E.03. OPIS TECHNICZNY Z OBLICZENIAMI 1. ZAŁOŻENIA TECHNICZNE: 1.1. Podstawa opracowania: Podstawą opracowania jest umowa zawarta pomiędzy Gminą Tarnowskie Góry z siedzibą: Urząd Miejski, Rynek 4, Tarnowskie Góry a Przedsiębiorstwem Usługowo- Projektowym Ryszard Łopusiewicz Ruda Śląska, ul. Gwarecka Podkłady projektowe: Projekt niniejszy opracowano w oparciu o następujące podkłady projektowe: inwentaryzację budowlaną wykonaną przez firmę ABRYS rysunki budowlane projektowanych pomieszczeń wykonane przez firmę ABRYS inwentaryzację instalacji elektrycznej, zasilania i urządzeń wykonaną przez firmę ABRYS podkłady i wytyczne innych branż instalacyjnych uzgodnienia ze Zleceniodawcą i Użytkownikiem obiektu Przepisy i normy: Projekt niniejszy opracowano w oparciu o następujące przepisy i normy: Przepisy Budowy Urządzeń Elektrycznych Norma PN-IEC Ochrona zapewniająca bezpieczeństwo Norma PN-EN / 004 Światło i oświetlenie miejsc pracy Norma PN-EN 1838 / 005 Oświetlenie awaryjne. ZAKRES OPRACOWANIA W zakres niniejszego opracowania wchodzą następujące zagadnienia projektowe: wykonanie niezbędnej inwentaryzacji budowlanej i elektrycznej dla celów projektowych oraz uzgodnienia zakresu projektu ze Zleceniodawcą

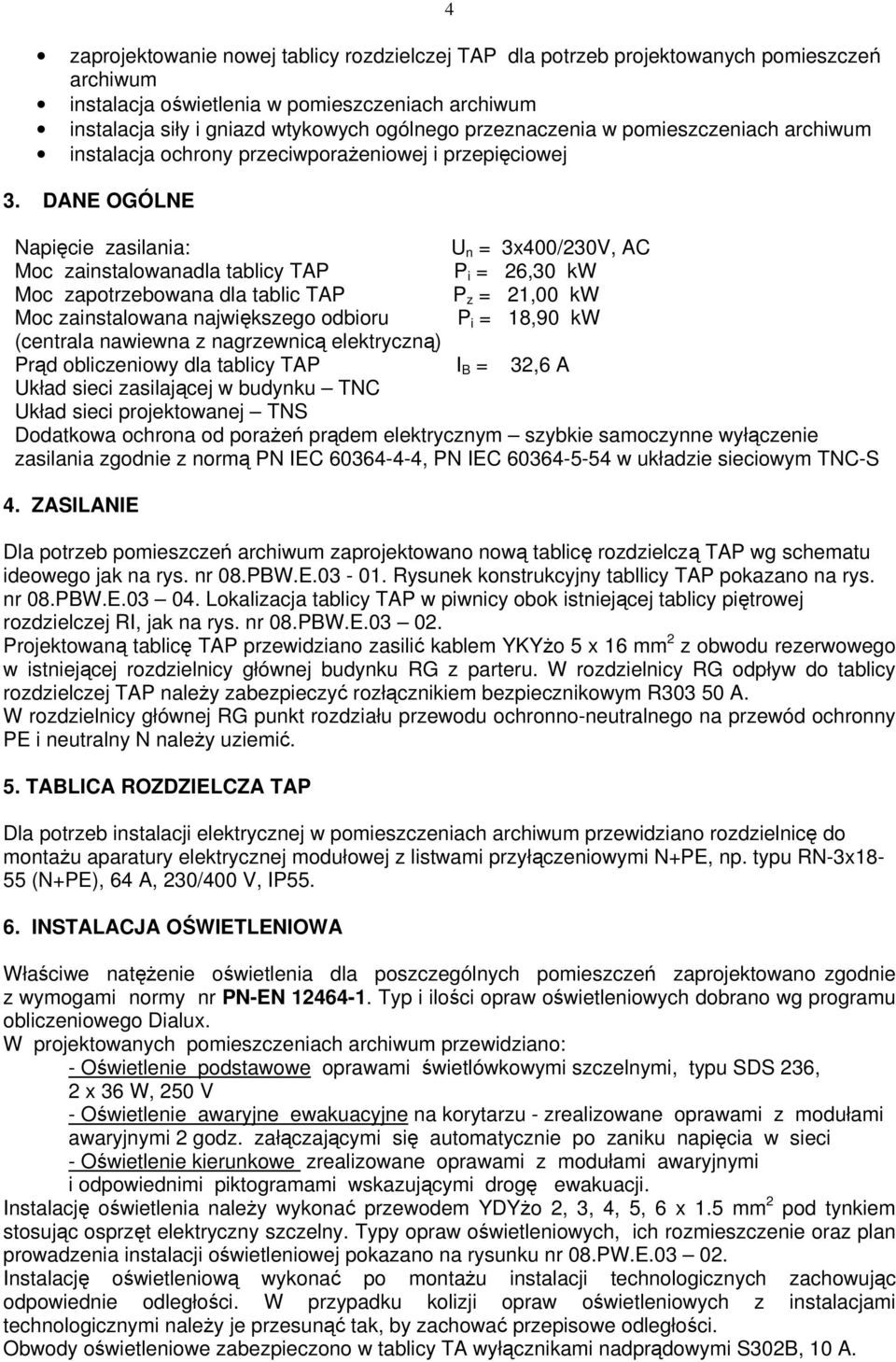

4 4 zaprojektowanie nowej tablicy rozdzielczej TAP dla potrzeb projektowanych pomieszczeń archiwum instalacja oświetlenia w pomieszczeniach archiwum instalacja siły i gniazd wtykowych ogólnego przeznaczenia w pomieszczeniach archiwum instalacja ochrony przeciwporażeniowej i przepięciowej 3. DANE OGÓLNE Napięcie zasilania: U n = 3x400/30V, AC Moc zainstalowanadla tablicy TAP P i = 6,30 kw Moc zapotrzebowana dla tablic TAP P z = 1,00 kw Moc zainstalowana największego odbioru P i = 18,90 kw (centrala nawiewna z nagrzewnicą elektryczną) Prąd obliczeniowy dla tablicy TAP I B = 3,6 A Układ sieci zasilającej w budynku TNC Układ sieci projektowanej TNS Dodatkowa ochrona od porażeń prądem elektrycznym szybkie samoczynne wyłączenie zasilania zgodnie z normą PN IEC , PN IEC w układzie sieciowym TNC-S 4. ZASILANIE Dla potrzeb pomieszczeń archiwum zaprojektowano nową tablicę rozdzielczą TAP wg schematu ideowego jak na rys. nr 08.PBW.E Rysunek konstrukcyjny tabllicy TAP pokazano na rys. nr 08.PBW.E Lokalizacja tablicy TAP w piwnicy obok istniejącej tablicy piętrowej rozdzielczej RI, jak na rys. nr 08.PBW.E Projektowaną tablicę TAP przewidziano zasilić kablem YKYżo 5 x 16 mm z obwodu rezerwowego w istniejącej rozdzielnicy głównej budynku RG z parteru. W rozdzielnicy RG odpływ do tablicy rozdzielczej TAP należy zabezpieczyć rozłącznikiem bezpiecznikowym R A. W rozdzielnicy głównej RG punkt rozdziału przewodu ochronno-neutralnego na przewód ochronny PE i neutralny N należy uziemić. 5. TABLICA ROZDZIELCZA TAP Dla potrzeb instalacji elektrycznej w pomieszczeniach archiwum przewidziano rozdzielnicę do montażu aparatury elektrycznej modułowej z listwami przyłączeniowymi N+PE, np. typu RN-3x18-55 (N+PE), 64 A, 30/400 V, IP INSTALACJA OŚWIETLENIOWA Właściwe natężenie oświetlenia dla poszczególnych pomieszczeń zaprojektowano zgodnie z wymogami normy nr PN-EN Typ i ilości opraw oświetleniowych dobrano wg programu obliczeniowego Dialux. W projektowanych pomieszczeniach archiwum przewidziano: - Oświetlenie podstawowe oprawami świetlówkowymi szczelnymi, typu SDS 36, x 36 W, 50 V - Oświetlenie awaryjne ewakuacyjne na korytarzu - zrealizowane oprawami z modułami awaryjnymi godz. załączającymi się automatycznie po zaniku napięcia w sieci - Oświetlenie kierunkowe zrealizowane oprawami z modułami awaryjnymi i odpowiednimi piktogramami wskazującymi drogę ewakuacji. Instalację oświetlenia należy wykonać przewodem YDYżo, 3, 4, 5, 6 x 1.5 mm pod tynkiem stosując osprzęt elektryczny szczelny. Typy opraw oświetleniowych, ich rozmieszczenie oraz plan prowadzenia instalacji oświetleniowej pokazano na rysunku nr 08.PW.E Instalację oświetleniową wykonać po montażu instalacji technologicznych zachowując odpowiednie odległości. W przypadku kolizji opraw oświetleniowych z instalacjami technologicznymi należy je przesunąć tak, by zachować przepisowe odległości. Obwody oświetleniowe zabezpieczono w tablicy TA wyłącznikami nadprądowymi S30B, 10 A.

5 7. INSTALACJA SIŁY I GNIAZD WTYCZKOWYCH OGÓLNEGO PRZEZNACZENIA 5 Odbiornikami siły będą: centrala wentylacyjna nawiewną z nagrzewnicą elektryczą - łączna moc 0,9 kw (wentylator)+18 kw (nagrzewnica), 400 V N1 centrala wentylacyjna wywiewna o mocy 0,9 kw, 400 V W1 nawilżacze powietrza o mocy 00 W, 30 V - zasilane poprzez gniazda wtykowe oznaczone na planach jako N. odbiorniki ruchome małej mocy ogólnego przeznaczenia zasilane poprzez gniazda wtykowe dwubiegunowe z uziemieniem. Centrale wentylacyjne N1 i W1 zasilane będą poprzez skrzynki zasilające sterownicze SN1 i SW1 dostarczane przez producenta central wentylacyjnych. W zakres projektu wchodzi jedynie zasilanie skrzynek zasilająco-sterowniczych centrale wentylacyjne. Połączenia pomiędzy centralami N1 a skrzynką SN1, oraz centralą W1 a skrzynką SW1 nie wchodzi w zakres opracowania, leży w gesti producenta central wentylacyjnych. Instalację siły i gniazd wtyczkowych ogólnego przeznaczenia wykonać przewodem typu YDYżo 3 x,5 mm pod tynkiem stosując osprzęt elektryczny szczelny. Do podłączenia nawilżaczy powietrza przewidziano gniazda wtyczkowe dwubiegunowe z uziemieniem pojedyńcze hermetyczne, typu P+Z, 10/16 A, 50 V. Pozostałe gniazda wtyczkowe ogólnego przeznaczenia przewidziano hermetyczne podwójne z uziemieniem typu xp+z, 10/16 A, 50 V. Dokładną lokalizację i wysokość montażu gniazd wtykowych należy usalić na montażu. Obwody gniazd wtykowych zabezpieczono w tablicy TAP wyłącznikami różnicowo-prądowymi z członem nadprądowym typu P31B, 16 A. Plan instalacji siły i gniazd wtykowych pokazano na rys. nr 08.PBW OCHRONA PRZED PRZEPIĘCIAMI Ochrona przepięciowa powinna odpowiadać normie: PN IEC :1999. Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi i łączeniowymi. PN IEC :003. Instalacje w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Urządzenia do ochrony przed przepięciami. Obiekt powinien posiadać system ochrony przepięciowej wielostopniowej typowy układ ochronny stosowany w obiektach posiadających instalację piorunochronną. pierwszy stopień ochrony odgromniki, których zadaniem jest wyrównywanie potencjałów podczas wyładowania w budynek oraz ograniczanie przepięć atmosferycznych i łączeniowych. Odgromniki powinny być umieszczone w pobliżu miejsca wprowadzenia instalacji piorunochronnej do budynku, tj. w złączu lub w rozdzielnicy głównej. drugi stopień ochrony ochronniki przepięciowe, których zadaniem jest ograniczenie udarów przepuszczanych przez odgromniki. Ochronniki przepięciowe stosować w tablicach rozdzielczych piętrowych. W projekcie zastosowano ograniczniki przepięć kl. (C), typu DEHNquard modular DG M TNS 75 w tablicy TAP trzeci stopień ochrony typowe układy ochronne przed przepięciami przeznaczone do montażu w gniazdach wtykowych lub puszkach rozdzielczych. 9. INSTALACJA WYRÓWNAWCZO-UZIEMIAJĄCA Obiekt powinien posiadać instalację uziemiająco wyrównawczą zgodnie z normą PN IEC :1999. Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne. Połączenia wyrównawcze polegające na łączeniu uziemionych przewodów ochronnych [PE] z częściami przewodzącymi obcymi mają na celu poprawę bezpieczeństwa porażeniowego. Połączenia wyrównawcze powinny obejmować wszystkie części przewodzące jednocześnie dostępne urządzeń stałych, to jest; części przewodzące dostępne części przewodzące obce

6 6 przewody ochronne wszystkich urządzeń, w tym również gniazd wtykowych metalowe konstrukcje Wszystkie połączenia i przyłączenia przewodów biorących udział w ochronie przeciwporażeniowej powinny być wykonane w sposób: pewny trwały powinny być chronione przed korozją Przewody należy łączyć ze sobą przez zaciski przystosowane do: materiału przewodów ilości łączonych przewodów środowiska, w którym połączenie to ma pracować. Wszystkie metalowe obudowy urządzeń elektrycznych oraz bolce uziemiające gniazd wtykowych powinny być połączone z przewodem ochronnym [PE] w kolorze żółtozielonym. Do głównej szyny wyrównawczej GSW budynku (przy głównej rozdzielnicy budynku RG) należy podłączyć wszystkie metalowe instalacje wprowadzane do budynku oraz tablice rozdzielcze piętrowe. Od szyny głównej wyrównawczej do tablicy rozdzielczej TAP prowadzić przewód DYżo 10 mm. W piwnicy budynku w miejscu najbliżej wprowadzania instalacji do budynku należy zamontować główną szynę uziemiającą GSU, do której należy podłączyć wszystkie metalowe instalacje wprowadzane do budynku. Szynę GSU należy podłączyć z uziomem otokowym instalacji odgromowej poprzez uziom szpilkowy. Rozdzielnicę główną budynku RG należy połączyć z szyną GSU przewodem DYżo 16 mm. Przewód ten należy wyprowadzić z zacisków ochronników przepięciowych i w rurce RL 36 sprowadzić do piwnicy. Wszystkie metalowe instalacje znajdujące się w piwnicy należy podłączyć z szyną GSU za pomocą linki miedzianej LYżo 10 mm i typowych obejmek do rur. Po wykonaniu połączeń wyrównawczych należy wykonać pomiary rezystancji uziemienia, która nie powinna być mniejsza niż 30 omów oraz sporządzić odpowiednie protokoły. W przypadku stwierdzenia oporności wyższej należy wbić dodatkowe uziomy szpilkowe. 10. DODATKOWA OCHRONA OD PORAŻEŃ PRĄDEM ELEKTRYCZNYM. W instalacji oprócz ochrony podstawowej, którą spełnia izolacja aparatury i osprzętu, przewidziano ochronę przed dotykiem pośrednim zgodnie z normą: PN-IEC :000 i PN-IEC :1999. Instalacje elektryczne o napięciu znamionowym niższym niż 1 kv w zakresie dodatkowej ochrony przeciwporażeniowej powinny odpowiadać: PN IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przeciwporażeniowa PN IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne Instalacja zasilająca pracuje w układzie sieciowym TNC. Instalację odbiorczą zaprojektowano w układzie sieciowym TNS. W głównej rozdzielnicy RG punkt rozdziału przewodu ochronnoneutralnego [PEN] na przewód ochronny [PE] i przewód neutralny [N] należy uziemić. Ochrona przeciwporażeniowa przed dotykiem pośrednim sprowadza się do ograniczenia napięcia dotykowego do wartości bezpiecznych U l 50 V (warunki środowiskowe I) oraz do szybkiego samoczynnego wyłączenia obwodu spod napięcia, w którym utrzymuje się napięcie wyższe od napięcia bezpiecznego. Jako środki ochrony przed porażeniem w projekcie przewidziano: wyłączniki instalacyjne typu S300 wyłączniki instalacyjne różnicowe nadmiarowoprądowe typu P31B o prądzie różnicowym 30 ma rozłączniki z bezpiecznikami typu R300 krótkie czasy wyłączania zasilania przez zastosowanie wyłączników instalacyjnych S300, P31 (t z < 0,4 sek.) rozdzielenie przewodu ochronnoneutralnego [PEN] na przewód neutralny [N] i ochronny [PE]. Przy przekrojach poniżej 10 mm Cu i 16 mm Al nie należy stosować wspólnego przewodu PEN. Zgodnie z normą PN IEC wszystkie części przewodzące dostępne instalacji elektrycznej muszą być podłączone do uziemionego punktu zasilania przy pomocy przewodu

7 7 ochronnego [PE]. Przewód ten musi posiadać izolację lub oznaczone trwale końcówki przewodów w kolorze żółtozielonym. W związku z tym, w instalacji elektroenergetycznej zaprojektowano odpowiednio trójżyłowe, czterożyłowe i pięciożyłowe przewody. Zgodnie z punktem ww. normy w instalacjach stałych funkcję przewodu neutralnego [N] oraz przewodu ochronnego [PE] może spełniać jedna wspólna żyła spełniająca funkcję przewodu ochronnoneutralnego [PEN pod warunkiem odpowiedniego oznaczenia oraz innych wymagań określonych w normach PN IEC i PN IEC Skuteczność ochrony przed porażeniem prądem należy sprawdzić pomiarem przed załączeniem napięcia. Kolorystyka żył kabli zgodna z normą PN-EN 60446:004 (przewód neutralny kolor jasnoniebieski, przewód ochronny kolor zielonożółty). Dobrane przekroje kabli i zabezpieczeń zapewniają czasy wyłączeń zwarć z obowiązującą normą PN IEC ZABEZPIECZENIA ANTYKOROZYJNE Aparatura elektryczna rozdzielcza jest zabezpieczona przez producenta. 1. UWAGI KOŃCOWE Przy wykonywaniu instalacji elektrycznej należy stosować się do Warunków technicznych wykonywania i odbioru robót budowlano montażowych, tom V. Prace montażowe należy wykonać zgodnie z przepisami BHP. Instalacje elektryczne należy wykonać po montażu instalacji technologicznej. W przypadku kolizji osprzętu elektrycznego z pozostałymi instalacjami technologicznymi należy przesunąć je tak by zachować przepisowe odległości. Po wykonaniu instalacji elektrycznej należy wykonać pomiary elektryczne zgodnie z przepisami i sporządzić odpowiednie protokoły. Wszystkie aparaty i urządzenia elektryczne powinny posiadać certyfikaty bezpieczeństwa lub świadectwa zgodności z normami. Należy stosować się do R.M. Infrastruktury z r. w sprawie Warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowania (Dz. Ustaw nr 75 z dnia r.) 13. OBLICZENIA TECHNICZNE DOBÓR PRZEWODÓW ELEKTRYCZNYCH Doboru przekroi przewodów dokonano w oparciu o normę: - PN IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Środki ochrony przed prądem przetężeniowym. - PN IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów. Obwody instalacji elektrycznej będą zabezpieczone rozłącznikami bezpiecznikowymi, wyłącznikami instalacyjnymi i wyłącznikami przeciwporażeniowymi różnicowoprądowymi. Obwody odbiorcze instalacji elektrycznych powinny być zabezpieczone przed skutkami zwarć i przeciążeń. Zabezpieczenie przeciążeniowe uważa się za skuteczne, jeżeli spełniona jest nierówności: I I B In I z 1,45 I z w których: I B prąd obliczeniowy lub prąd znamionowy odbiornika, jeżeli z danego obwodu jest zasilany tylko jeden odbiornik; I n prąd znamionowy lub prąd nastawienia urządzenia zabezpieczającego, I prąd zadziałania urządzenia zabezpieczającego.

8 8 I z obciążalność prądowa długotrwała zabezpieczonych przewodów Dla bezpieczników prąd I jest równy prądowi probierczemu górnemu, równemu (1,9 1,6) prądu znamionowego wkładki bezpiecznikowej, dla wyłączników prąd I wynosi przeważnie 1,45 I n, zaś dla wyłączników silnikowych 1, I n. Obliczenia dla wlz z rozdzielnicy gł. RG do tablicy TAP Moc P z = 1 kw, I B = 3,6 A, I n = 50 A Przyjęto kabel zasilający YKYżo 5 x 16 mm, dla którego Iz = 68 A I = (1,9-1,6)I n I = 1,8 x 50 A = 90 A 3,6 A < 50 A < 68 A, 90 A < 1,45 x 68 A 90 A < 98,6 A (K x S) > A w współczynniki odczytane z tabel. (115 x 16) > >> warunek jest spełniony Obliczenia dla wlz z tablicy TAP do centrali wentylacyjnej nawiewnej N1 Moc P z = 18,9 kw x 0,8 = 15,1 kw, I B = 4 A, I n = 35 A Przyjęto przewód zasilający YDYżo 5 x 10 mm, dla którego Iz = 50 A I = (1,9-1,6)I n I = 1,8 x 35 A = 63 A 4 A < 35 A < 50 A, 63 A < 1,45 x 50 A 63 A < 7,5 A (K x S) > A w współczynniki odczytane z tabel. (115 x 10) > >> 5750 warunek jest spełniony 13.. SPRAWDZENIE SPADKÓW NAPIĘCIA Sprawdzenie spadków napięcia na poszczególnych obwodach dokonano w oparciu o założenie, że spadek napięcia od stacji transformatorowej do rozdzielnicy może wynieść maksymalnie %, a od stacji transformatorowej do odbiorników siłowych maksymalnie 5 %. Obliczenia spadków napięcia dokonano w oparciu o wzory: Obwód 3 fazowy U % = ( 100 * P * L ) : (γ * S * U ) gdzie : U napięcie międzyprzewodowe 400 V, 50 Hz P moc odbiornika w watach. L długość linii zasilającej w metrach S przekrój linii zasilającej w mm γ AL. = 35, γ CU = 57

9 9 Obwód 1- fazowy U % = ( 00 * P * L ) : ( γ * S * U ) gdzie: U napięcie fazowe, a pozostałe objaśnienia symboli jak dla obwodu dla obwodu 3 fazowego. Obliczenia spadków napięcia przeprowadzono dla centrali wentylacyjnej N1 U U % % 100 P l = = + γ S U = 0,9 % + 0,17 % = 0,46 % Dopuszczalne spadki napięć na poszczególnych obwodach nie zostały przekroczone SPRAWDZENIE SKUTECZNOŚCI DZIAŁANIA DODATKOWEJ OCHRONY PRZECIWPORAŻENIOWEJ Sprawdzenie skuteczności działania szybkiego samoczynnego wyłączenia obwodu spod napięcia w układzie sieciowym TNC-S przeprowadzono w oparciu o wzór: Ia * Zp Uo Z p R p gdzie: Zp impedancja pętli zwarcia w omach Uo napięcie fazowe w voltach, 30 V Ia prąd dostatecznie szybkiego wyłączania odczytany z charakterystyki czasowoprądowej wyłącznika dla czasu wyłączenia zwarcia tz = 0,4 sek. Dla obwodów z wyłącznikami różnicowoprądowymi I a = I n = 0,03 A I n = 0,03 A Obliczenia pętli zwarcia dla wybranych obwodów R 1 z rozdzielnicy RG do tablicy pietrowej TAP YKYżo 5 x 16 mm, l 1 = 0 mb. R z tablicy piętrowej TAP centrali wentylacyjnej N1 YDYżo 5 x 6 mm, l = 10 mb. l1 R1 = γ S R 1 l = γ S 0 = = 0,0 Ω = = 0,0 Ω Sprawdzenie skuteczności działania dodatkowej chrony przeciwporażeniowej dla centrali N1 R z = R 1 + R = 0,0 Ω + 0,0 Ω = 0,04 Ω R z x I a < 30 V 0,04 Ω x 10 x 50 A < 30 V 1 V << 30 V warunek spełniony. W obwodach z wyłącznikami różnicowopradowymi o prądzie I n = 0,03 A warunek skuteczności działania dodatkowej ochrony przeciwporażeniowej jest zawsze spełniony.

10 10 PROJEKT BUDOWLANO-WYKONAWCZY TEMAT: Adaptacja pomieszczeń piwnicznych na pomieszczenia archiwum w budynku przy ul. Sienkiewicza w Tarnowskich Górach INSTALACJA ELEKTRYCZNA LOKALIZACJA : Tarnowskie Góry, ul. Sienkiewicza INWESTOR : Nr Projektu: Gmina Tarnowskie Góry z siedzibą: Urząd Miejski, Rynek Tarnowskie Góry 08.PW.E.03 I.3. ZESTAWIENIE MATERIAŁÓW UWAGA: W Zestawieniu materiałów PW podano przykładowe typy aparatów i urządzeń jak również Producentów. Dopuszcza się zastosowanie urządzeń i aparatów innych Producentów o jakości równoważnej lub wyższej. LP WYSZCZEGÓLNIENIE ILOŚĆ JEDN UWAGI A. Dodatkowe wyposażenie w rozdzielnicy głównej RG budynku 1 Bezpiecznik instalacyjny z wkładką topikową zwłoczną 50A/63 A 3 kpl B. Tablica rozdzielcza TAP Rozdzielnica do montażu aparatów elektrycznych modułowych z listwami przyłączeniowymi N+PE, typu RN 3 x (N+PE), IP55, 100 A, 400 V, wg schematu ideowego jak na rys. nr 08.PBW.E kpl Legrand B. Oprawy oświetleniowe 3 Oprawa oświetleniowa do świetlówek typu SDS 36, x 36 W, 50 V, hermetyczna oznaczenie A 4 Oprawa oświetleniowa do świetlówek typu SDS 136, 1 x 36 W, 50 V, hermetyczna oznaczenie B 5 Oprawa oświetleniowa do świetlówek typu SDS 36, 1 x 36 W, 50 V, z modułem awaryjnym hermetyczna oznaczenie Baw 6 Oprawa ewakuacyjna z piktogramem jednostronna oznaczenie - EW1 7 Oprawa oświetleniowa do żarówek 60 W, 50 V, hermetyczna oznaczenie C 4 szt ES SYSTEM 7 szt ES SYSTEM 3 szt ES SYSTEM 3 szt ES SYSTEM 1 szt C. Przewody i kable elektroenergetyczne

11 11 8 Kabel miedziany okrągły w izolacji i powłoce polwinitowej, typu YKYżo 5 x 16 mm dokładną dł. ustalić na montażu 0 mb Zasilanie TAP z RG zasilanie 9 Przewód miedziany w izolacji i powłoce polwinitowej typu YDYżo 5 x 10 mm 10 mb centrali N1 z tablicy TAP Zasilanie 10 Przewód miedziany w izolacji i powłoce polwinitowej typu YDYżo 5 x,5 mm 10 mb centrali W1 z tablicy TAP 11 Przewód miedziany okrągły o izolacji polwinitowej, typu DYżo 10 mm, 750 V dokłądną dł. ustalić na montażu 0 mb połącz.wyrówn. instalacja instalacja instalacja instalacja instalacja 1 Przewód miedziany okrągły w izolacji i w powłoce polwinitowej, typu YDYżo x 1.5 mm 10 mb oświetleniowa 13 Przewód miedziany okrągły w izolacji i w powłoce polwinitowej, typu YDYżo 3 x 1.5 mm 170 mb oświetleniowa 14 Przewód miedziany okrągły w izolacji i w powłoce polwinitowej, typu YDYżo 4 x 1.5 mm 100 mb oświetleniowa 15 Przewód miedziany okrągły w izolacji i w powłoce polwinitowej, typu YDYżo 5 x 1.5 mm 0 mb oświetleniowa 16 Przewód miedziany okrągły w izolacji i w powłoce polwinitowej, typu YDYżo 3 x,5 mm 70 mb gniazd wtykowych 17 Linka miedziana typu LYżo 16 mm 10 mb połącz.wyrówn. D. Osprzęt elektroinstalacyjny 18 Gniazdo wtyczkowe dwubiegunowe podwójne w wykonaniu szczelnym, typu xp+z, 50 V, 10/16A, IP44 19 Gniazdo wtyczkowe dwubiegunowe pojedyńcze w wykonaniu szczelnym, typu P+Z, 50 V, 10/16A, IP44 0 Łącznik klawiszowy jednobiegunowy w wykonaniu szczelnym, 10/16 A, 50 V, IP44 1 Łącznik klawiszowy schodowy w wykonaniu szczelnym, 10/16 A, 50 V, IP44 Łącznik klawiszowy świecznikowy w wykonaniu szczelnym, 10/16 A, 50 V, IP44 3 Odgałęźnik izolacyjny, natynkowy, 4x,5 mm, 400 V, IP41, typu P-1 z zaciskami do,5 mm, kompletny 6 szt gniazda wtyk. ogólnego przeznaczenia 6 szt N do podłączenia nawilżaczy 3 szt szt 5 szt 55 szt 4 Bednarka stalowa, ocynkowana 30x4mm 15 mb 5 Główna szyna wyrównawcza GSU 1 kpl 6 Drobny materiał instalacyjny wg potrzeb 7 Komplet uziomu składanego złożony z: - uziom wbijany Ф16x1500 z zamkiem walcowym np. nr kat szt - uziom przedłużka Ф16x1500 z zamkiem walcowym np. nr kat szt - złącze uziomowe 4xM8x30 do 30 mm np. nr kat szt 1 kpl połączenia wyrównawcze
