2 Specyfikacja Techniczna Wykonania i Odbioru Robót Instalacji Elektrycznych CVP Roboty w zakresie instalacji elektrycznych Nazwa Obiektu: Archiwum Państwowe w Lublinie Nazwa Inwestycji: Modernizacja instalacji elektrycznej MAGAZYN Nr 209 Inwestor: Archiwum Państwowe w Lublinie ul. Jezuicka 13 Wykonał: inż. Wojciech Pietras Lublin, PAŹDZIERNIK 2010

3 1. Opis ogólny Zakres robót Roboty towarzyszące Teren budowy i zaplecze wykonawcy Kody CVP wg Wspólnego Słownika Zamówień Prace demontażowe i montażowe Prace demontażowe Sprzęt Prace montażowe instalacji elektrycznych Sprzęt Warunki wykonania i odbioru Roboty demontażowe Rozdzielnie i tablice rozdzielcze Przepisy związane Informacje dodatkowe Ogólne warunki wykonania i odbioru robót...6

4 1. Opis ogólny 1.1. Zakres robót Część elektryczna swym zakresem obejmuje; - roboty demontażowe instalacji elektrycznej, osprzętu elektrycznego oraz opraw oświetleniowych - roboty montażowe instalacji oświetleniowej i gniazd 230 V Roboty towarzyszące Roboty towarzyszące będą obejmowały dodatkowe prace porządkowe oraz prace zabezpieczające z uwagi prowadzenie prac w czynnym obiekcie i wspólnym korzystaniem z ciągów komunikacyjnych Teren budowy i zaplecze wykonawcy. Przewiduje się, że Inwestor w uzgodnieniu z Wykonawcą robót przeznaczy na okres prac pomieszczenie dla zaplecza wykonawcy robót elektrycznych Kody CVP wg Wspólnego Słownika Zamówień Grupa robót CVP Roboty w zakresie instalacji budowlanych Klasa robót CVP Roboty w zakresie instalacji elektrycznych Kategoria robót CVP Roboty w zakresie instalacji CVP Roboty w zakresie instalacji elektrycznych 2. Prace demontażowe i montażowe 2.1. Prace demontażowe Zdemontować; - demontaż istniejących kabli i przewodów - demontaż opraw oświetleniowych oraz osprzętu elektr. Odłączenie istniejących obwodów elektrycznych od napięcia na istniejących tablicach należy wykonać pod nadzorem konserwatora instalacji elektrycznych. Zdemontowany osprzęt elektryczny należy przekazać we wskazane miejsce Inwestorowi. Zbędny osprzęt elektryczny należy utylizować. Inwestorowi dostarczyć protokół z przekazania osprzętu elektrycznego do utylizacji Sprzęt Niezbędny sprzęt do wykonania robót to: Samochód dostawczy samowyładowczy, osprzęt dla układania linii kablowych, ręczne elektronarzędzia, drabiny oraz mierniki elektryczne Prace montażowe instalacji elektrycznych Przewody elektryczne układane p.t. w rurkach osłonowych w ciągach pionowych i poziomych. Prace będą prowadzone w czynnym obiekcie.

5 Sprzęt Niezbędny sprzęt do wykonania robót to ręczne elektronarzędzia, drabiny oraz mierniki elektryczne. Zabroniona jest praca młotem udarowym na ścianach z wyłożoną glazurą Wszystkie materiały i osprzęt elektryczny zabudowany w budynku muszą posiadać niezbędne certyfikaty, atesty i świadectwa dopuszczenia. Zabudowany osprzęt oraz oprawy oświetleniowe muszą być zgodne z projektem i przedstawiona ofertą. Zmiana zabudowanego osprzętu musi być zatwierdzona przez Inspektora Nadzoru Inwestora 3. Warunki wykonania i odbioru Roboty demontażowe. Przed rozpoczęciem prac demontażowych istniejące obwody elektryczne należy odłączyć od tablic rozdzielczych pod nadzorem dyżurnego elektryka Inwestora. Zdemontowany osprzęt elektryczny należy przekazać inwestorowi w celu oceny przydatności do dalszego użytkowania. Wyeksploatowany osprzęt elektryczny należy utylizować a protokół z przekazania do utylizacji załączyć do dokumentacji powykonawczej Rozdzielnie i tablice rozdzielcze Tablicę T 2.3 pozostawić bez zmian do dalszej eksploatacji. 4. Przepisy związane - Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. / D.U. Nr z Rozporządzenie Ministra Infrastruktury z dnia 12 maja 2004 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. - Przepisy Budowy Urządzeń Elektroenergetycznych, - Warunki wykonania i odbioru instalacji elektrycznych Tom V -Instalacje elektryczne - Obowiązujące normy: PN-EN Oświetlenie miejsc pracy N SEP E004 - Elektroenergetyczne i sygnalizacyjne linie kablowe - Projektowanie i budowa PN IEC Instalacje elektryczne w obiektach Oprawy oświetleniowe i instalacje oświetlenia. PN IEC Instalacje elektryczne w obiektach budowlanych (seria norm ): w tym; PN IEC :- 43 Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym. PN IEC Zastosowanie środków ochrony zapewniających bezpieczeństwo-środki ochrony przed porażeniem PN IEC Instalacje elektryczne w obiektach Sprawdzanie odbiorcze. - E12-5. Informacje dodatkowe 1. Cena oferowana jest ceną ryczałtową i obejmuje ; - materiały, robociznę, pracę sprzętu, koszty zakupu oraz koszty pośrednie konieczne do wykonania prac zgodnie z projektem i

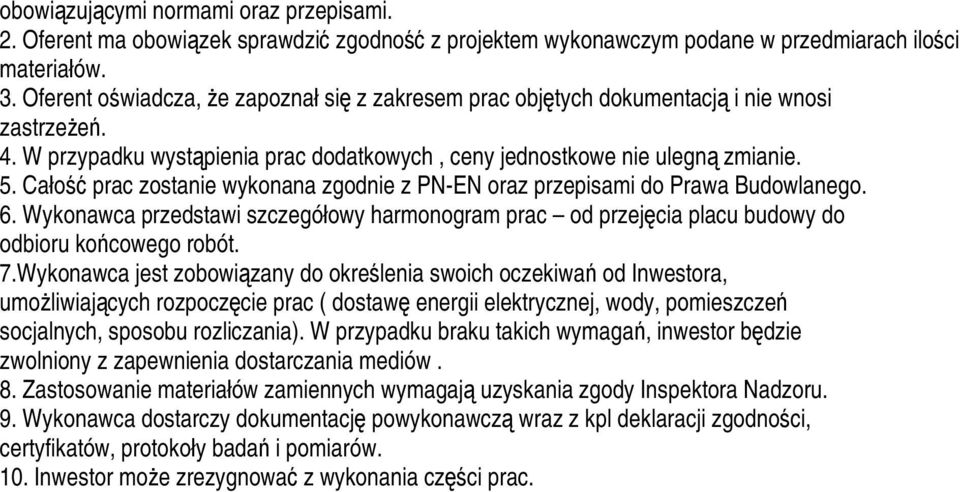

6 obowiązującymi normami oraz przepisami. 2. Oferent ma obowiązek sprawdzić zgodność z projektem wykonawczym podane w przedmiarach ilości materiałów. 3. Oferent oświadcza, że zapoznał się z zakresem prac objętych dokumentacją i nie wnosi zastrzeżeń. 4. W przypadku wystąpienia prac dodatkowych, ceny jednostkowe nie ulegną zmianie. 5. Całość prac zostanie wykonana zgodnie z PN-EN oraz przepisami do Prawa Budowlanego. 6. Wykonawca przedstawi szczegółowy harmonogram prac od przejęcia placu budowy do odbioru końcowego robót. 7.Wykonawca jest zobowiązany do określenia swoich oczekiwań od Inwestora, umożliwiających rozpoczęcie prac ( dostawę energii elektrycznej, wody, pomieszczeń socjalnych, sposobu rozliczania). W przypadku braku takich wymagań, inwestor będzie zwolniony z zapewnienia dostarczania mediów. 8. Zastosowanie materiałów zamiennych wymagają uzyskania zgody Inspektora Nadzoru. 9. Wykonawca dostarczy dokumentację powykonawczą wraz z kpl deklaracji zgodności, certyfikatów, protokoły badań i pomiarów. 10. Inwestor może zrezygnować z wykonania części prac.

7 6. Ogólne warunki wykonania i odbioru robót. 1. Ogólne wymagania Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z wymaganiami obowiązujących PN ipn-iec i postanowieniami Umowy. 2. Przed rozpoczęciem robót wykonawca powinien zapoznać się z obiektem, oraz stwierdzić odpowiednie przygotowanie frontu robót, 3. Odbiór frontu robót (placu budowy) przez wykonawcę od zleceniodawcy powinien być dokonany komisyjnie i udokumentowany spisaniem protokołu, 4. Zabezpieczenie placu budowy w okresie realizacji robót spoczywa na Wykonawcy i nie podlega odrębnej zapłacie, przyjmuje się, że jest włączone w cenę oferty, 5. Odbiorem częściowym może być objęta część instalacji stanowiąca etapową całość. Poprawność wykonanych robót należy potwierdzić protokółami z przeprowadzonych pomiarów i badań instalacji elektrycznych, 6. Do odbiorów częściowych zalicza się też odbiory robót przewidzianych do zakrycia, w celu sprawdzenia jakości wykonania robót, oraz dokonania ich obmiaru, 7. Z dokonanego odbioru częściowego należy sporządzić protokół, 8. Odbiór końcowy robót może się odbyć po zakończeniu wszystkich robót i technicznym potwierdzeniu poprawności i jakości wykonanych robót poprzez wykonanie pomiarów i badań instalacji. 9. Przy wykonywaniu robót elektrycznych wykonawca zobowiązany jest do przestrzegania aktualnie obowiązujących przepisów w zakresie BHP, p.poż. i ochrony środowiska, 10. Personel wykonawcy robót elektrycznych winien posiadać aktualne zaświadczenia kwalifikacyjne SEP - zaświadczenie E, 11. Po zakończeniu robót lub etapu robót wykonawca zobowiązany jest do sporządzenia i przekazania zleceniodawcy dokumentacji powykonawczej zawierającej: projekt powykonawczy z naniesionymi poprawkami i zmianami, protokóły z wykonanych pomiarów i badań instalacji, certyfikaty, atesty i deklaracje zgodności dla zabudowanych materiałów i urządzeń, fabryczne instrukcje obsługi lub DTR urządzeń lub aparatów, oświadczenie kierownika robót o wykonaniu robót zgodnie z projektem i wymogami obowiązujących przepisów i norm 12. Wykonawstwo robót elektrycznych winno spełniać wymogi obowiązującej normy PN IEC oraz Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie, 13. Materiały które zostaną zastosowane w wykonawstwie robót muszą być właściwie oznaczone dla których wydano certyfikat na znak bezpieczeństwa lub deklarację zgodności potwierdzających zgodność z PN lub z aprobatą techniczną

8 14. Wykonawca zobowiązany jest do stosowania takiego sprzętu, który jest w dobrym stanie technicznym i nie wpływa niekorzystnie na środowisko a także nie powoduje niekorzystnego wpływu na jakość wykonywanych robót, 15. Z uwagi na czynne obiekty wyłączenia prądu należy każdorazowo uzgadniać z administracją obiektu i codziennie po zakończeniu robót uprzątać stanowisko pracy, 16. Miejsce poboru energii elektrycznej i wody dla potrzeb budowy wskaże administrator obiektu w porozumieniu z konserwatorem elektrykiem i hydraulikiem, 17. W trakcie wykonywania robót należy przestrzegać postanowień regulaminu porządkowego w danym obiekcie. 18. Wykonawca przywróci substancję budynku do stanu pierwotnego oraz dokona malowania zaprawionych bruzd.

9 PRZEDMIAR ROBÓT NAZWA INWESTYCJI : Modrnizacja instalacji wewnętrznych Archiwum Państwowego w Lublinie-MAGAZYN 209 ADRES INWESTYCJI : Lublin INWESTOR : Archiwum Państwowe ADRES INWESTORA : Lublin SPORZĄDZIŁ KALKULACJE : inż. Wojciech Pietras DATA OPRACOWANIA : Stawka roboczogodziny : Poziom cen : NARZUTY Koszty pośrednie [Kp]... % R, S Koszty zakupu [Kz]... % Mbezp Zysk [Z]... % R+Kp(R), S+Kp(S) Ogółem wartość kosztorysowa robót : zł Słownie: WYKONAWCA : INWESTOR : Data opracowania Data zatwierdzenia

10 Kosztorys Inwestorski Elektryka mag-209 archiwumksiążka PRZEDMIARÓW Lp. Podst Opis i wyliczenia j.m. Poszcz Razem Modrnizacja instalacji wewnętrznych Archiwum Państwowego w Lublinie 1 Instalacja oświetleniowa podstawowa, awaryjna CVP KNNR KNNR KNR KNR KSNR KSNR KNR KNR KNR KNR KNNR KNR KNNR-W Przygotowanie podłoża pod osprzęt instalacyjny mocowany przez przykręcenie do konsolek osadzonych w podłożu - wykonanie ślepych otworów w podłożu ceglanym 4 szt RAZEM Puszki instalacyjne podtynkowe pojedyncze o śr.do 60 mm szt. 4 szt RAZEM Montaż na gotowym podłożu łączników instalacyjnych podtynkowych jednobiegunowych, przycisków w puszce instalacyjnej z szt. podłączeniem 4 szt RAZEM Mechaniczne przebijanie otworów w ścianach lub stropach z cegły o długości otw. przebicia do 2 1/2 ceg. - śr.rury do 25 mm Krotność = 5 4 otw RAZEM Linie zasilające prowadzone pod tynkiem w rurach winidurowych o średnicy m 20 mm wykonywane przewodami kabelkowymi o łącznym przekroju żył do 12.5 mm2 -podłoże z cegły 142 m RAZEM Linie zasilające prowadzone pod tynkiem w rurach winidurowych o średnicy m 20 mm wykonywane przewodami kabelkowymi o łącznym przekroju żył do 12.5 mm2 -podłoże z cegły 3 m RAZEM Mechaniczne wykucie bruzd dla przewodow wtynkowych w cegle m 109 m RAZEM Przygotowanie podłoża pod oprawy oświetleniowe przykręcane na betonie kpl. mocowane na kołkach kotwiących (il.mocowań 4) 12 kpl RAZEM Montaż opraw oświetleniowych typu FIBRA 258 PC IP 65 szt. 12 szt RAZEM Montaż elektroinwenterów szt. 4 szt RAZEM Sprawdzenie i pomiar 1-fazowego obwodu elektrycznego niskiego napięcia pomiar 2 pomiar RAZEM Sprawdzenie próbnikiem napięcia punktu odbioru w instalacji wtynkowej szt. 12 szt RAZEM Pomiar natężenia oświetlenia wnętrz bezpośrednio na stanowisku roboczym punkt 9 punkt RAZEM Instalacja gniazd wtykowych 230, 400V CVP KNNR 5 d Przygotowanie podłoża pod osprzęt instalacyjny mocowany przez przykręcenie do konsolek osadzonych w podłożu - wykonanie ślepych otworów w podłożu ceglanym szt. szt. Norma PRO Wersja 4.01, Marzec 2003 r.

11 Kosztorys Inwestorski Elektryka mag-209 archiwumksiążka PRZEDMIARÓW Lp. Podst Opis i wyliczenia j.m. Poszcz Razem 4 szt RAZEM KNNR 5 d Puszki instalacyjne podtynkowe pojedyncze o śr.do 60 mm szt. 4 szt RAZEM KNR 5-08 d KSNR 5 d KNR 4-03 d KNR 4-03 d KNR 5-08 d KNNR 5 d KNR 5-08 d KNNR 5 d KNR 4-01 d Montaż do gotowego podłoża gniazd wtyczkowych podtynkowych 2-bieg.z uziemieniem w puszkach z podłączeniem 4 szt RAZEM Linie zasilające prowadzone pod tynkiem w rurach winidurowych o średnicy m 20 mm wykonywane przewodami kabelkowymi o łącznym przekroju żył do 12.5 mm2 -podłoże z cegły 38 m RAZEM Mechaniczne przebijanie otworów w ścianach lub stropach z cegły o długości otw. przebicia do 2 1/2 ceg. - śr.rury do 25 mm Krotność = 4 1 otw RAZEM Mechaniczne wykucie bruzd dla przewodow wtynkowych w cegle m 38 m RAZEM Podłączenie silników w obudowie normalnej - kable 3-żyłowe Cu do 6 mm2 szt. 2 szt RAZEM Sprawdzenie i pomiar 1-fazowego obwodu elektrycznego niskiego napięcia pomiar 1 pomiar RAZEM Sprawdzenie próbnikiem napięcia punktu odbioru w instalacji wtynkowej szt. 3 szt RAZEM Sprawdzenie samoczynnego wyłączania zasilania (następna próba) prób. 2 prób RAZEM Naprawienie uszkodzonych w murze powierzchni do 0.50 m2 -analogia - szt. uszczelnienie przebić w pionie kablowym 2 szt RAZEM Prace demontażowe 25 KNNR 9 d Demontaż nieuszczelnionego łącznika podtynkowego, natynkowego szt. 2 szt RAZEM KNNR-W 9 d Demontaż opraw oświetleniowych szt 8 szt RAZEM KNNR-W 9 d Demontaż przewodów kabelkowych ze zdjęciem uchwytów na podłożu ceglanym m 46 m RAZEM szt Norma PRO Wersja 4.01, Marzec 2003 r.

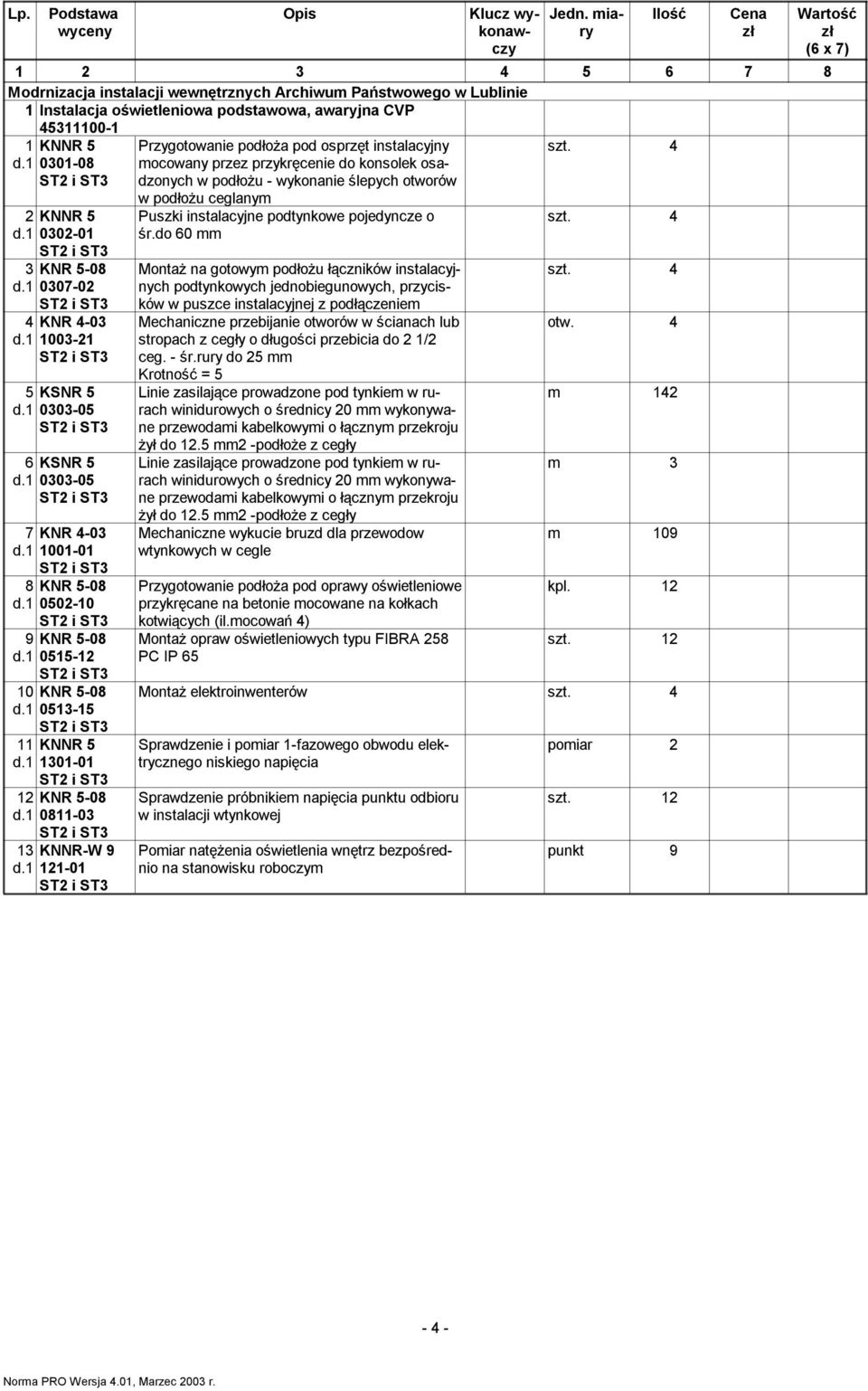

12 Lp. Podstawa wyceny Opis Klucz wykonawczy Jedn. miary Modrnizacja instalacji wewnętrznych Archiwum Państwowego w Lublinie 1 Instalacja oświetleniowa podstawowa, awaryjna CVP KNNR KNNR KNR KNR KSNR KSNR KNR KNR KNR KNR KNNR KNR KNNR-W Przygotowanie podłoża pod osprzęt instalacyjny mocowany przez przykręcenie do konsolek osadzonych w podłożu - wykonanie ślepych otworów w podłożu ceglanym Puszki instalacyjne podtynkowe pojedyncze o śr.do 60 mm Montaż na gotowym podłożu łączników instalacyjnych podtynkowych jednobiegunowych, przycisków w puszce instalacyjnej z podłączeniem Mechaniczne przebijanie otworów w ścianach lub stropach z cegły o długości przebicia do 2 1/2 ceg. - śr.rury do 25 mm Krotność = 5 Linie zasilające prowadzone pod tynkiem w rurach winidurowych o średnicy 20 mm wykonywane przewodami kabelkowymi o łącznym przekroju żył do 12.5 mm2 -podłoże z cegły Linie zasilające prowadzone pod tynkiem w rurach winidurowych o średnicy 20 mm wykonywane przewodami kabelkowymi o łącznym przekroju żył do 12.5 mm2 -podłoże z cegły Mechaniczne wykucie bruzd dla przewodow wtynkowych w cegle Przygotowanie podłoża pod oprawy oświetleniowe przykręcane na betonie mocowane na kołkach kotwiących (il.mocowań 4) Montaż opraw oświetleniowych typu FIBRA 258 PC IP 65 Ilość szt. 4 szt. 4 szt. 4 otw. 4 m 142 m 3 m 109 kpl. 12 szt. 12 Montaż elektroinwenterów szt. 4 Sprawdzenie i pomiar 1-fazowego obwodu elektrycznego niskiego napięcia Sprawdzenie próbnikiem napięcia punktu odbioru w instalacji wtynkowej Pomiar natężenia oświetlenia wnętrz bezpośrednio na stanowisku roboczym pomiar 2 szt. 12 punkt 9 Cena zł Wartość zł (6 x 7) Norma PRO Wersja 4.01, Marzec 2003 r.

13 Lp. Podstawa wyceny Opis Klucz wykonawczy Jedn. miary Ilość Cena zł Wartość zł (6 x 7) Instalacja gniazd wtykowych 230, 400V CVP d.2 szt. 4 KNNR KNNR 5 d d.2 17 d.2 KNR KSNR KNR 4-03 d KNR 4-03 d d.2 21 d.2 22 d.2 23 d.2 24 d.2 KNR KNNR KNR KNNR KNR Przygotowanie podłoża pod osprzęt instalacyjny mocowany przez przykręcenie do konsolek osadzonych w podłożu - wykonanie ślepych otworów w podłożu ceglanym Puszki instalacyjne podtynkowe pojedyncze o śr.do 60 mm Montaż do gotowego podłoża gniazd wtyczkowych podtynkowych 2-bieg.z uziemieniem w puszkach z podłączeniem Linie zasilające prowadzone pod tynkiem w rurach winidurowych o średnicy 20 mm wykonywane przewodami kabelkowymi o łącznym przekroju żył do 12.5 mm2 -podłoże z cegły Mechaniczne przebijanie otworów w ścianach lub stropach z cegły o długości przebicia do 2 1/2 ceg. - śr.rury do 25 mm Krotność = 4 Mechaniczne wykucie bruzd dla przewodow wtynkowych w cegle Podłączenie silników w obudowie normalnej - kable 3-żyłowe Cu do 6 mm2 Sprawdzenie i pomiar 1-fazowego obwodu elektrycznego niskiego napięcia Sprawdzenie próbnikiem napięcia punktu odbioru w instalacji wtynkowej Sprawdzenie samoczynnego wyłączania zasilania (następna próba) Naprawienie uszkodzonych w murze powierzchni do 0.50 m2 -analogia - uszczelnienie przebić w pionie kablowym szt. 4 szt. 4 m 38 otw. 1 m 38 szt. 2 pomiar 1 szt. 3 prób. 2 szt Norma PRO Wersja 4.01, Marzec 2003 r.

14 Lp. Podstawa wyceny Opis Klucz wykonawczy Jedn. miary Prace demontażowe 25 KNNR 9 Demontaż nieuszczelnionego łącznika podtynkowego, szt. 2 d natynkowego 26 KNNR-W 9 Demontaż opraw oświetleniowych szt 8 d KNNR-W 9 d Demontaż przewodów kabelkowych ze zdjęciem uchwytów na podłożu ceglanym m 46 Ogółem wartość kosztorysowa robót Słownie: Ilość Cena zł Wartość zł (6 x 7) Norma PRO Wersja 4.01, Marzec 2003 r.

15 Kosztorys Inwestorski Elektryka mag-209 archiwumzestawienie ROBOCIZNY Lp. Nazwa Jm Ilość Cena jedn. Wartość 1. robocizna r-g RAZEM Słownie: Norma PRO Wersja 4.01, Marzec 2003 r.

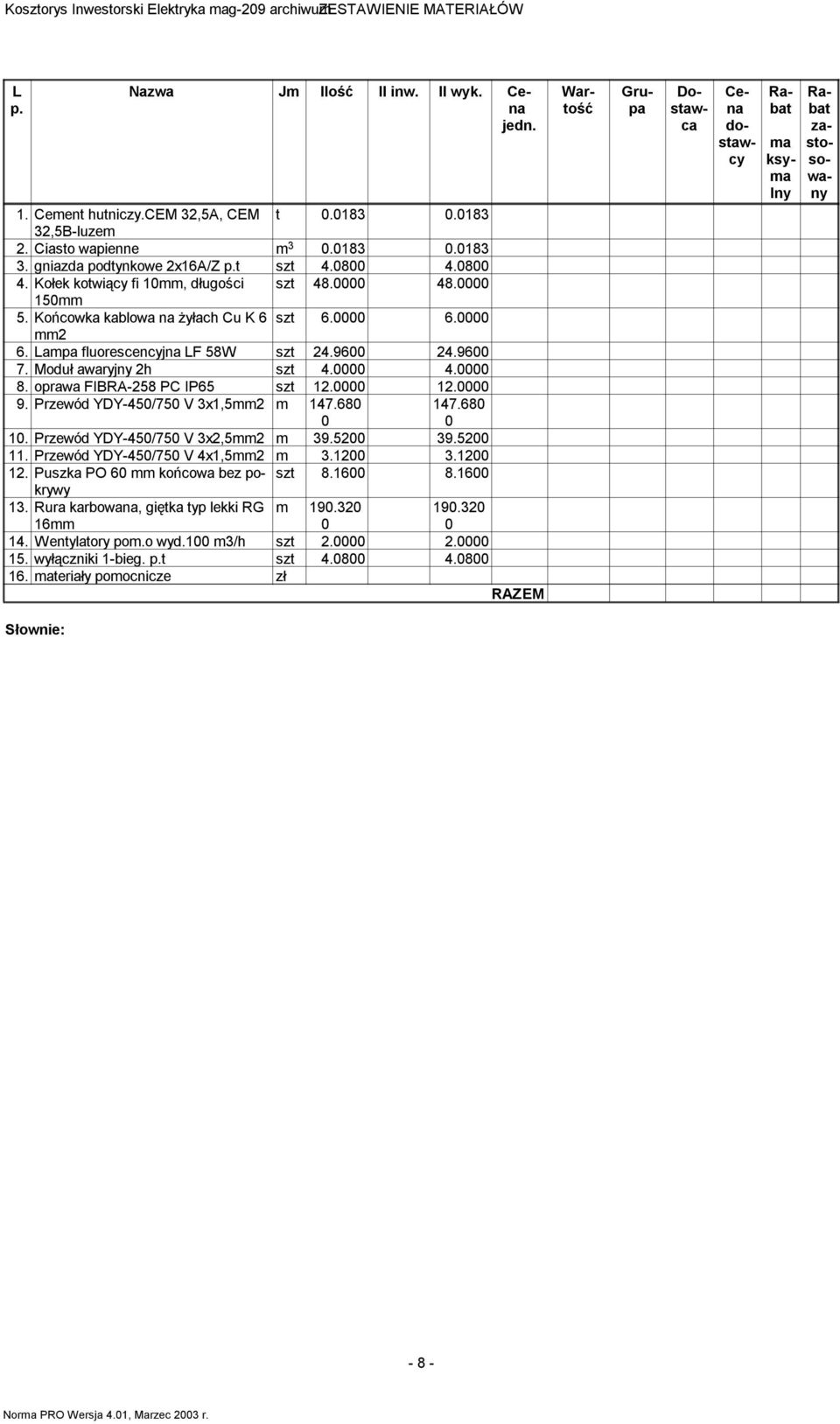

16 Kosztorys Inwestorski Elektryka mag-209 archiwumzestawienie MATERIAŁÓW L p. Nazwa Jm Ilość Il inw. Il wyk. Cena jedn. 1. Cement hutniczy.cem 32,5A, CEM t ,5B-luzem 2. Ciasto wapienne m gniazda podtynkowe 2x16A/Z p.t szt Kołek kotwiący fi 10mm, długości szt mm 5. Końcowka kablowa na żyłach Cu K 6 szt mm2 6. Lampa fluorescencyjna LF 58W szt Moduł awaryjny 2h szt oprawa FIBRA-258 PC IP65 szt Przewód YDY-450/750 V 3x1,5mm2 m Przewód YDY-450/750 V 3x2,5mm2 m Przewód YDY-450/750 V 4x1,5mm2 m Puszka PO 60 mm końcowa bez pokrywy szt Rura karbowana, giętka typ lekki RG 16mm m Wentylatory pom.o wy00 m3/h szt wyłączniki 1-bieg. p.t szt materiały pomocnicze zł RAZEM Wartość Grupa Dostawca Cena dostawcy Rabat ma ksyma lny Rabat zastosowany Słownie: Norma PRO Wersja 4.01, Marzec 2003 r.

17 Kosztorys Inwestorski Elektryka mag-209 archiwumzestawienie SPRZĘTU Lp. Nazwa Jm Ilość Cena jedn. Wartość Słownie: Norma PRO Wersja 4.01, Marzec 2003 r.
