(dla rolników, którzy już posiadają przechowalnie lub mają zamiar budować czy adaptować)

Wielkość: px
Rozpocząć pokaz od strony:

Download "(dla rolników, którzy już posiadają przechowalnie lub mają zamiar budować czy adaptować)"

Transkrypt

1 Ziemniak Polski 2011 nr 2 1 ROZWIĄZANIA POPULARNYCH SYSTEMÓW WENTYLACYJNYCH W PRZECHOWALNIACH ZIEMNIAKÓW (dla rolników, którzy już posiadają przechowalnie lub mają zamiar budować czy adaptować) dr hab. Zbigniew Czerko, prof. nadzw. IHAR PIB, Zakład Przechowalnictwa i Przetwórstwa Ziemniaka w Jadwisinie Serock, z.czerko@ihar.edu.pl Z asadniczym zadaniem przechowalni jest dobre przechowanie ziemniaków od zbioru do sprzedaży przez zapewnienie odpowiednich warunków termiczno- -wilgotnościowych. Przechowalnia powinna charakteryzować się dobrą izolacją cieplną, wyposażeniem w system wentylacji oraz w maszyny do obróbki ziemniaków. Największy wpływ na dobre przechowywanie ziemniaków ma odpowiedni system wentylacji, który umożliwia utrzymanie odpowiedniej temperatury i wilgotności w przechowalni we wszystkich okresach przechowywania. Budowa systemu wentylacyjnego W praktyce istnieje duża różnorodność rozwiązań systemów wentylacyjnych, w zależności od sposobu składowania oraz mechanizacji załadunku i rozładunku. Wszystkie systemy wentylacji stosowane w przechowalniach do utrzymania wymaganej temperatury wykorzystują głównie powietrze zewnętrzne (atmosferyczne). Dłuższe przechowywanie ziemniaków, do maja lub czerwca, a w przetwórstwie nawet do lipca, wymaga zastosowania urządzeń chłodniczych. Działanie systemów wentylacji ze względu na czynnik wymuszający ruch powietrza można podzielić na 3 grupy: mechaniczne, naturalne, mieszane (naturalno-mechaniczne). Wietrzenie mechaniczne jest stosowane w większości przechowalni, w których wysokość pryzmy wynosi ponad 1,5 m, a także w przechowalniach do składowania w paletach skrzyniowych. W przechowalni o składowaniu luzem po otwarciu klap wentylacyjnych i włączeniu wentylatorów powietrze jest tłoczone do kanałów wentylacyjnych, a następnie przedostaje się od dołu przez warstwę ziemniaków wolnymi przestworami między bulwami. Powietrze odbiera ciepło oraz wilgoć z bulw. Nadciśnienie powoduje wypływ powietrza przez wyrzutnię na zewnątrz przechowalni. Przy gęsto rozmieszczonych kanałach wentylacyjnych strumień powietrza jest równomiernie rozłożony na powierzchni całej pryzmy, powodując przewietrzanie wszystkich bulw. Ziemniaki wychładzają się zgodnie z kierunkiem przepływu powietrza od dołu do góry (rys. 1). Rys. 1. Schemat przechowalni do składowania luzem z wentylacją mechaniczną; Cz czerpnia powietrza, Wo wentylator, R klapa wewnętrzna (recyrkulacyjna), W wyrzutnia powietrza W przechowalniach paletowych powietrze podczas wentylacji przepływa głównie między paletami skrzyniowymi, a wewnątrz palet

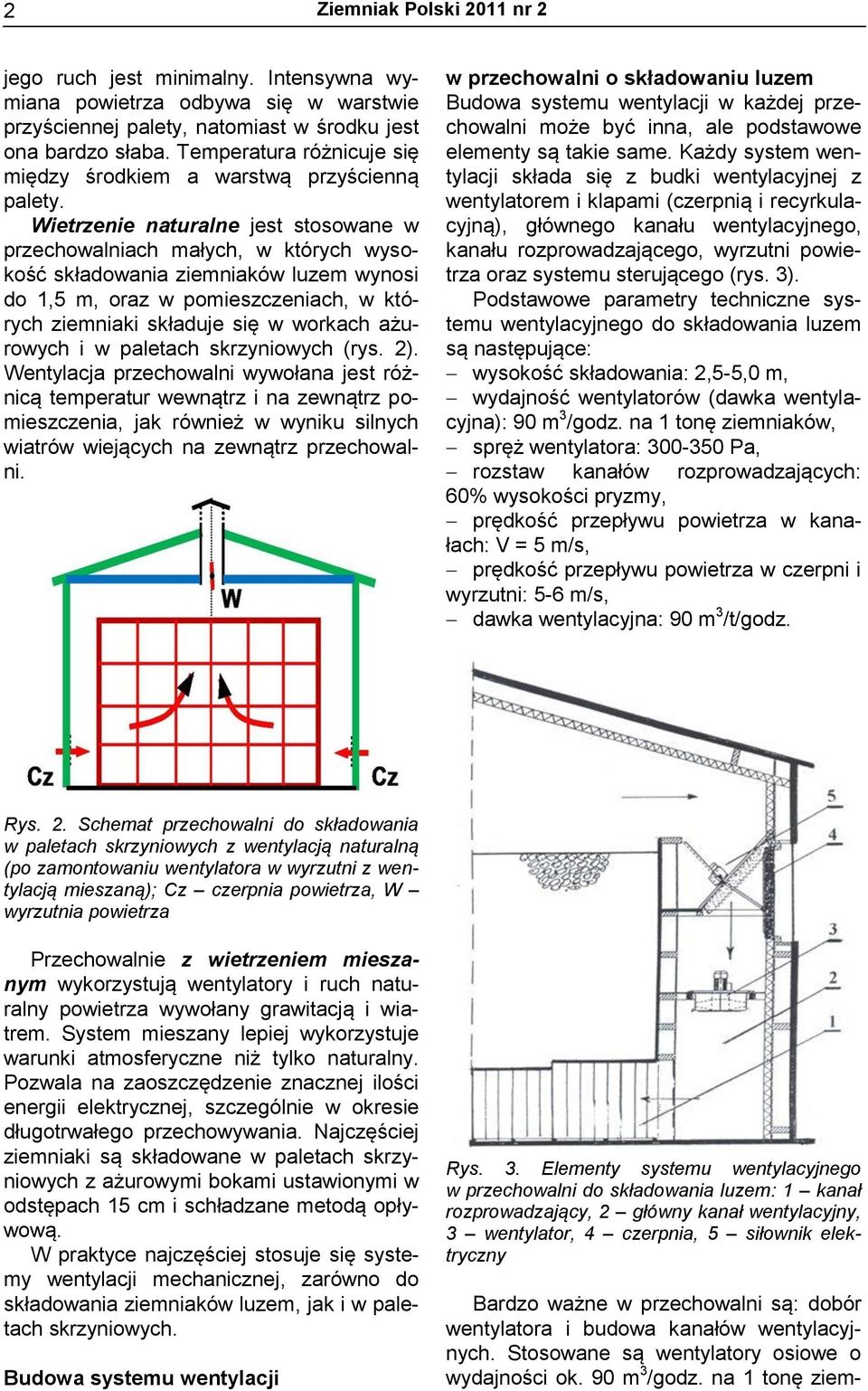

2 2 Ziemniak Polski 2011 nr 2 jego ruch jest minimalny. Intensywna wymiana powietrza odbywa się w warstwie przyściennej palety, natomiast w środku jest ona bardzo słaba. Temperatura różnicuje się między środkiem a warstwą przyścienną palety. Wietrzenie naturalne jest stosowane w przechowalniach małych, w których wysokość składowania ziemniaków luzem wynosi do 1,5 m, oraz w pomieszczeniach, w których ziemniaki składuje się w workach ażurowych i w paletach skrzyniowych (rys. 2). Wentylacja przechowalni wywołana jest różnicą temperatur wewnątrz i na zewnątrz pomieszczenia, jak również w wyniku silnych wiatrów wiejących na zewnątrz przechowalni. w przechowalni o składowaniu luzem Budowa systemu wentylacji w każdej przechowalni może być inna, ale podstawowe elementy są takie same. Każdy system wentylacji składa się z budki wentylacyjnej z wentylatorem i klapami (czerpnią i recyrkulacyjną), głównego kanału wentylacyjnego, kanału rozprowadzającego, wyrzutni powietrza oraz systemu sterującego (rys. 3). Podstawowe parametry techniczne systemu wentylacyjnego do składowania luzem są następujące: wysokość składowania: 2,5-5,0 m, wydajność wentylatorów (dawka wentylacyjna): 90 m 3 /godz. na 1 tonę ziemniaków, spręż wentylatora: Pa, rozstaw kanałów rozprowadzających: 60% wysokości pryzmy, prędkość przepływu powietrza w kanałach: V = 5 m/s, prędkość przepływu powietrza w czerpni i wyrzutni: 5-6 m/s, dawka wentylacyjna: 90 m 3 /t/godz. Rys. 2. Schemat przechowalni do składowania w paletach skrzyniowych z wentylacją naturalną (po zamontowaniu wentylatora w wyrzutni z wentylacją mieszaną); Cz czerpnia powietrza, W wyrzutnia powietrza Przechowalnie z wietrzeniem mieszanym wykorzystują wentylatory i ruch naturalny powietrza wywołany grawitacją i wiatrem. System mieszany lepiej wykorzystuje warunki atmosferyczne niż tylko naturalny. Pozwala na zaoszczędzenie znacznej ilości energii elektrycznej, szczególnie w okresie długotrwałego przechowywania. Najczęściej ziemniaki są składowane w paletach skrzyniowych z ażurowymi bokami ustawionymi w odstępach 15 cm i schładzane metodą opływową. W praktyce najczęściej stosuje się systemy wentylacji mechanicznej, zarówno do składowania ziemniaków luzem, jak i w paletach skrzyniowych. Budowa systemu wentylacji Rys. 3. Elementy systemu wentylacyjnego w przechowalni do składowania luzem: 1 kanał rozprowadzający, 2 główny kanał wentylacyjny, 3 wentylator, 4 czerpnia, 5 siłownik elektryczny Bardzo ważne w przechowalni są: dobór wentylatora i budowa kanałów wentylacyjnych. Stosowane są wentylatory osiowe o wydajności ok. 90 m 3 /godz. na 1 tonę ziem-

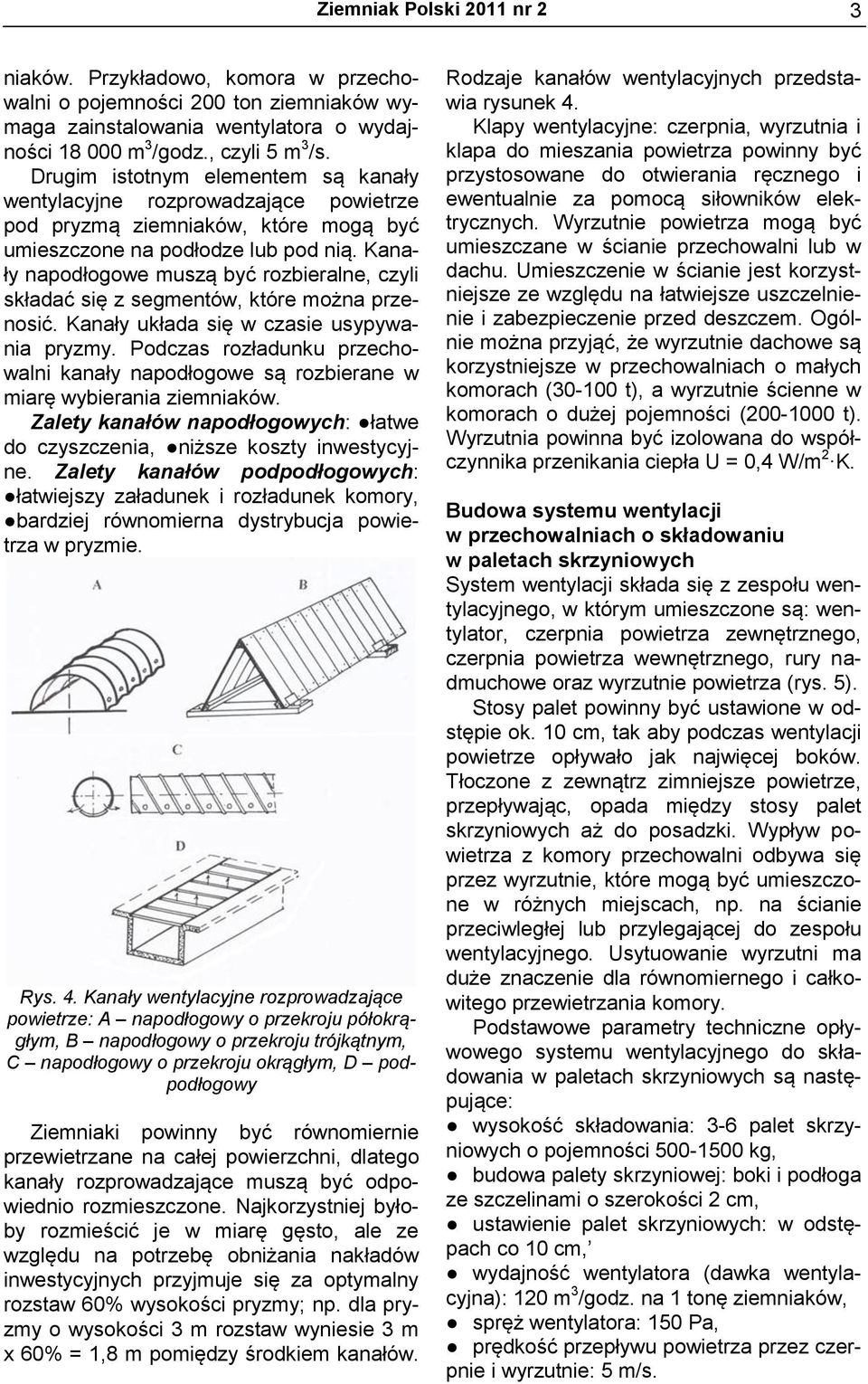

3 Ziemniak Polski 2011 nr 2 3 niaków. Przykładowo, komora w przechowalni o pojemności 200 ton ziemniaków wymaga zainstalowania wentylatora o wydajności m 3 /godz., czyli 5 m 3 /s. Drugim istotnym elementem są kanały wentylacyjne rozprowadzające powietrze pod pryzmą ziemniaków, które mogą być umieszczone na podłodze lub pod nią. Kanały napodłogowe muszą być rozbieralne, czyli składać się z segmentów, które można przenosić. Kanały układa się w czasie usypywania pryzmy. Podczas rozładunku przechowalni kanały napodłogowe są rozbierane w miarę wybierania ziemniaków. Zalety kanałów napodłogowych: łatwe do czyszczenia, niższe koszty inwestycyjne. Zalety kanałów podpodłogowych: łatwiejszy załadunek i rozładunek komory, bardziej równomierna dystrybucja powietrza w pryzmie. Rys. 4. Kanały wentylacyjne rozprowadzające powietrze: A napodłogowy o przekroju półokrągłym, B napodłogowy o przekroju trójkątnym, C napodłogowy o przekroju okrągłym, D podpodłogowy Ziemniaki powinny być równomiernie przewietrzane na całej powierzchni, dlatego kanały rozprowadzające muszą być odpowiednio rozmieszczone. Najkorzystniej byłoby rozmieścić je w miarę gęsto, ale ze względu na potrzebę obniżania nakładów inwestycyjnych przyjmuje się za optymalny rozstaw 60% wysokości pryzmy; np. dla pryzmy o wysokości 3 m rozstaw wyniesie 3 m x 60% = 1,8 m pomiędzy środkiem kanałów. Rodzaje kanałów wentylacyjnych przedstawia rysunek 4. Klapy wentylacyjne: czerpnia, wyrzutnia i klapa do mieszania powietrza powinny być przystosowane do otwierania ręcznego i ewentualnie za pomocą siłowników elektrycznych. Wyrzutnie powietrza mogą być umieszczane w ścianie przechowalni lub w dachu. Umieszczenie w ścianie jest korzystniejsze ze względu na łatwiejsze uszczelnienie i zabezpieczenie przed deszczem. Ogólnie można przyjąć, że wyrzutnie dachowe są korzystniejsze w przechowalniach o małych komorach ( t), a wyrzutnie ścienne w komorach o dużej pojemności ( t). Wyrzutnia powinna być izolowana do współczynnika przenikania ciepła U = 0,4 W/m 2 K. Budowa systemu wentylacji w przechowalniach o składowaniu w paletach skrzyniowych System wentylacji składa się z zespołu wentylacyjnego, w którym umieszczone są: wentylator, czerpnia powietrza zewnętrznego, czerpnia powietrza wewnętrznego, rury nadmuchowe oraz wyrzutnie powietrza (rys. 5). Stosy palet powinny być ustawione w odstępie ok. 10 cm, tak aby podczas wentylacji powietrze opływało jak najwięcej boków. Tłoczone z zewnątrz zimniejsze powietrze, przepływając, opada między stosy palet skrzyniowych aż do posadzki. Wypływ powietrza z komory przechowalni odbywa się przez wyrzutnie, które mogą być umieszczone w różnych miejscach, np. na ścianie przeciwległej lub przylegającej do zespołu wentylacyjnego. Usytuowanie wyrzutni ma duże znaczenie dla równomiernego i całkowitego przewietrzania komory. Podstawowe parametry techniczne opływowego systemu wentylacyjnego do składowania w paletach skrzyniowych są następujące: wysokość składowania: 3-6 palet skrzyniowych o pojemności kg, budowa palety skrzyniowej: boki i podłoga ze szczelinami o szerokości 2 cm, ustawienie palet skrzyniowych: w odstępach co 10 cm, wydajność wentylatora (dawka wentylacyjna): 120 m 3 /godz. na 1 tonę ziemniaków, spręż wentylatora: 150 Pa, prędkość przepływu powietrza przez czerpnie i wyrzutnie: 5 m/s.

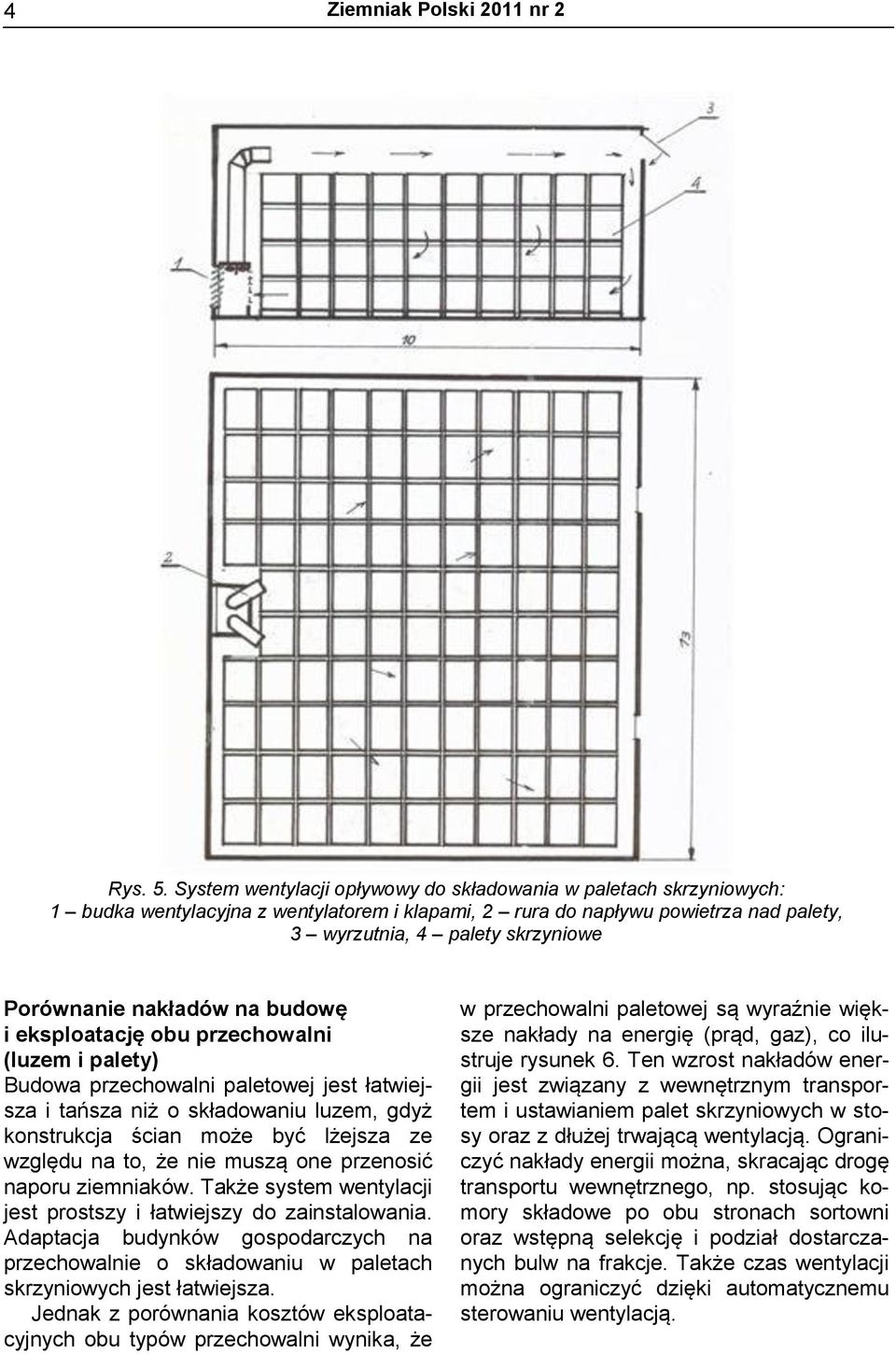

4 4 Ziemniak Polski 2011 nr 2 Rys. 5. System wentylacji opływowy do składowania w paletach skrzyniowych: 1 budka wentylacyjna z wentylatorem i klapami, 2 rura do napływu powietrza nad palety, 3 wyrzutnia, 4 palety skrzyniowe Porównanie nakładów na budowę i eksploatację obu przechowalni (luzem i palety) Budowa przechowalni paletowej jest łatwiejsza i tańsza niż o składowaniu luzem, gdyż konstrukcja ścian może być lżejsza ze względu na to, że nie muszą one przenosić naporu ziemniaków. Także system wentylacji jest prostszy i łatwiejszy do zainstalowania. Adaptacja budynków gospodarczych na przechowalnie o składowaniu w paletach skrzyniowych jest łatwiejsza. Jednak z porównania kosztów eksploatacyjnych obu typów przechowalni wynika, że w przechowalni paletowej są wyraźnie większe nakłady na energię (prąd, gaz), co ilustruje rysunek 6. Ten wzrost nakładów energii jest związany z wewnętrznym transportem i ustawianiem palet skrzyniowych w stosy oraz z dłużej trwającą wentylacją. Ograniczyć nakłady energii można, skracając drogę transportu wewnętrznego, np. stosując komory składowe po obu stronach sortowni oraz wstępną selekcję i podział dostarczanych bulw na frakcje. Także czas wentylacji można ograniczyć dzięki automatycznemu sterowaniu wentylacją.

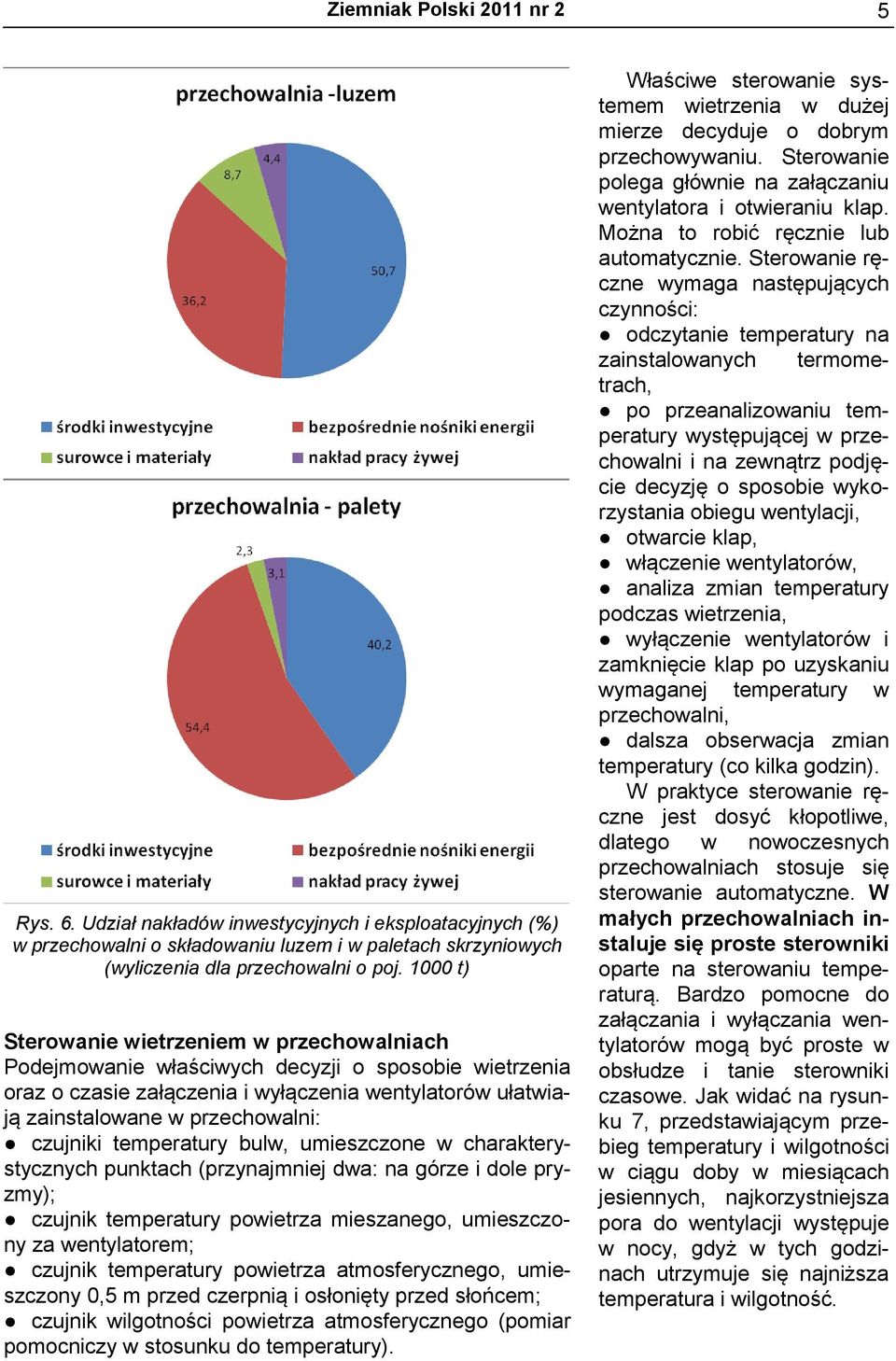

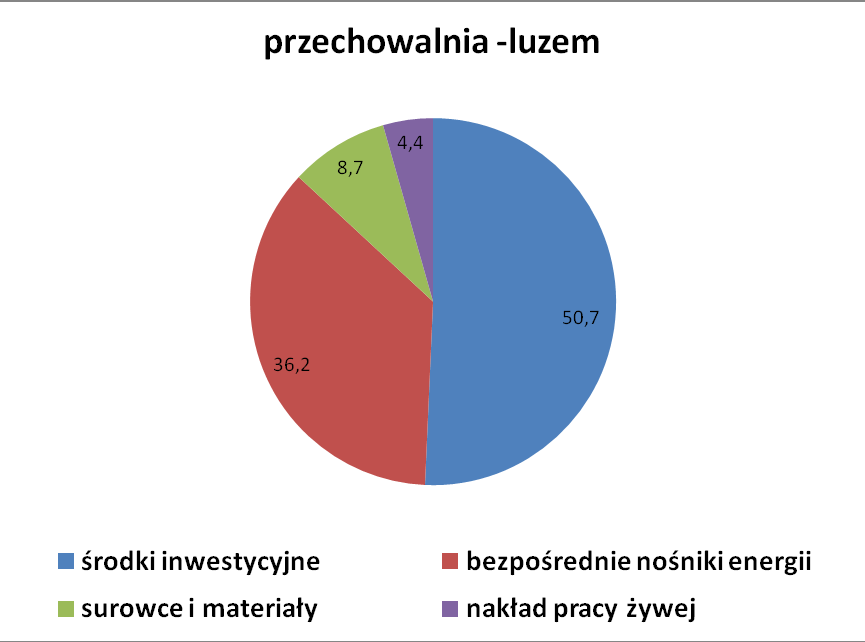

5 Ziemniak Polski 2011 nr 2 5 Rys. 6. Udział nakładów inwestycyjnych i eksploatacyjnych (%) w przechowalni o składowaniu luzem i w paletach skrzyniowych (wyliczenia dla przechowalni o poj t) Sterowanie wietrzeniem w przechowalniach Podejmowanie właściwych decyzji o sposobie wietrzenia oraz o czasie załączenia i wyłączenia wentylatorów ułatwiają zainstalowane w przechowalni: czujniki temperatury bulw, umieszczone w charakterystycznych punktach (przynajmniej dwa: na górze i dole pryzmy); czujnik temperatury powietrza mieszanego, umieszczony za wentylatorem; czujnik temperatury powietrza atmosferycznego, umieszczony 0,5 m przed czerpnią i osłonięty przed słońcem; czujnik wilgotności powietrza atmosferycznego (pomiar pomocniczy w stosunku do temperatury). Właściwe sterowanie systemem wietrzenia w dużej mierze decyduje o dobrym przechowywaniu. Sterowanie polega głównie na załączaniu wentylatora i otwieraniu klap. Można to robić ręcznie lub automatycznie. Sterowanie ręczne wymaga następujących czynności: odczytanie temperatury na zainstalowanych termometrach, po przeanalizowaniu temperatury występującej w przechowalni i na zewnątrz podjęcie decyzję o sposobie wykorzystania obiegu wentylacji, otwarcie klap, włączenie wentylatorów, analiza zmian temperatury podczas wietrzenia, wyłączenie wentylatorów i zamknięcie klap po uzyskaniu wymaganej temperatury w przechowalni, dalsza obserwacja zmian temperatury (co kilka godzin). W praktyce sterowanie ręczne jest dosyć kłopotliwe, dlatego w nowoczesnych przechowalniach stosuje się sterowanie automatyczne. W małych przechowalniach instaluje się proste sterowniki oparte na sterowaniu temperaturą. Bardzo pomocne do załączania i wyłączania wentylatorów mogą być proste w obsłudze i tanie sterowniki czasowe. Jak widać na rysunku 7, przedstawiającym przebieg temperatury i wilgotności w ciągu doby w miesiącach jesiennych, najkorzystniejsza pora do wentylacji występuje w nocy, gdyż w tych godzinach utrzymuje się najniższa temperatura i wilgotność.

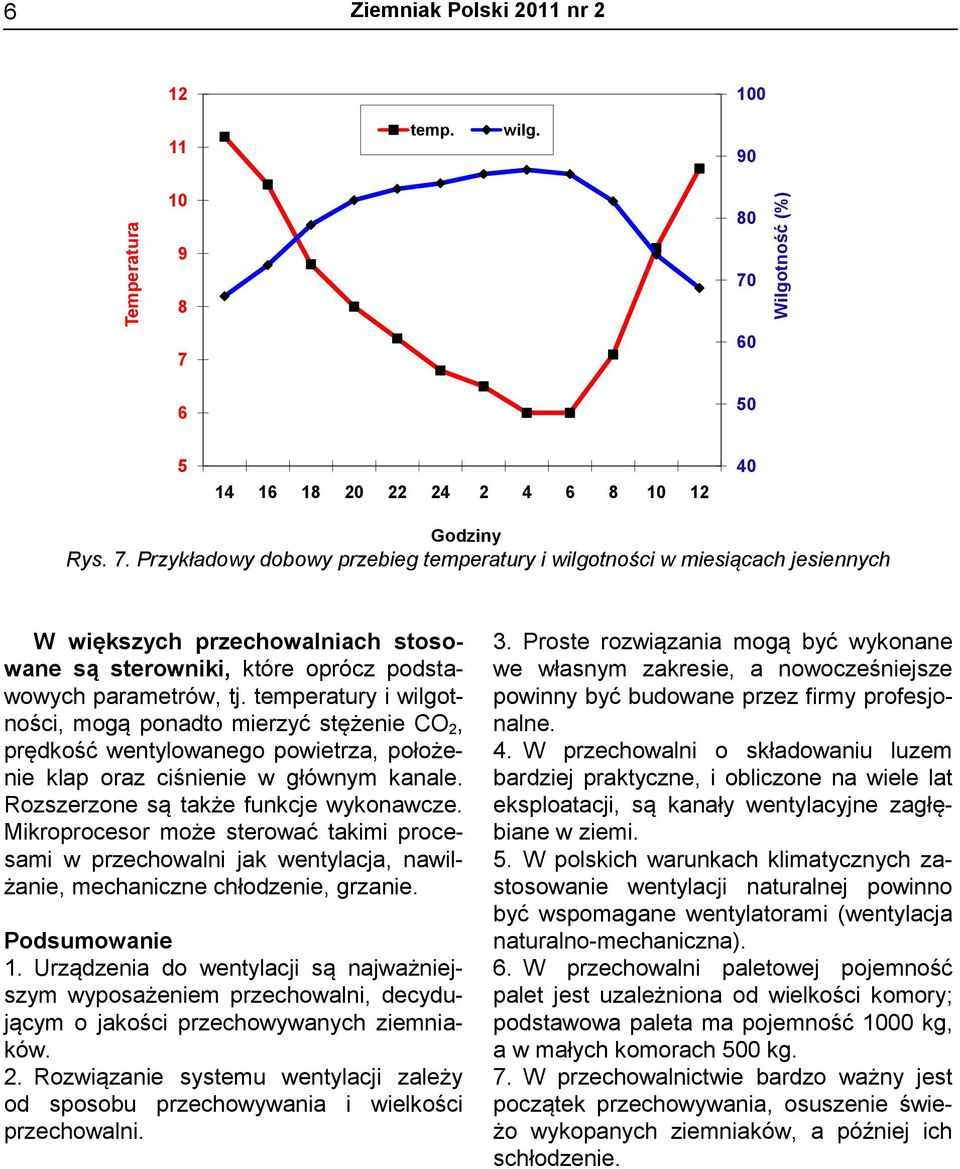

6 Temperatura Wilgotność (%) 6 Ziemniak Polski 2011 nr temp. wilg Godziny Rys. 7. Przykładowy dobowy przebieg temperatury i wilgotności w miesiącach jesiennych W większych przechowalniach stosowane są sterowniki, które oprócz podstawowych parametrów, tj. temperatury i wilgotności, mogą ponadto mierzyć stężenie CO 2, prędkość wentylowanego powietrza, położenie klap oraz ciśnienie w głównym kanale. Rozszerzone są także funkcje wykonawcze. Mikroprocesor może sterować takimi procesami w przechowalni jak wentylacja, nawilżanie, mechaniczne chłodzenie, grzanie. Podsumowanie 1. Urządzenia do wentylacji są najważniejszym wyposażeniem przechowalni, decydującym o jakości przechowywanych ziemniaków. 2. Rozwiązanie systemu wentylacji zależy od sposobu przechowywania i wielkości przechowalni. 3. Proste rozwiązania mogą być wykonane we własnym zakresie, a nowocześniejsze powinny być budowane przez firmy profesjonalne. 4. W przechowalni o składowaniu luzem bardziej praktyczne, i obliczone na wiele lat eksploatacji, są kanały wentylacyjne zagłębiane w ziemi. 5. W polskich warunkach klimatycznych zastosowanie wentylacji naturalnej powinno być wspomagane wentylatorami (wentylacja naturalno-mechaniczna). 6. W przechowalni paletowej pojemność palet jest uzależniona od wielkości komory; podstawowa paleta ma pojemność 1000 kg, a w małych komorach 500 kg. 7. W przechowalnictwie bardzo ważny jest początek przechowywania, osuszenie świeżo wykopanych ziemniaków, a później ich schłodzenie.
