ROZBUDOWA INFRASTRUKTURY NOWEGO BASENU RYBACKIEGO W DARŁOWIE OGRODZENIE

Transkrypt

1 ZAWARTOŚĆ PROJEKTU BUDOWLANO- WYKONAWCZEGO B-852 ROZBUDOWA INFRASTRUKTURY NOWEGO BASENU RYBACKIEGO W DARŁOWIE INWESTOR: Gmina Miasto Darłowo z siedzibą w Urzędzie Miasta Darłowo pl. Tadeusza Kościuszki 9, Darłowo ADRES INWESTYCJI: Port Darłowo, nr działki 1/99 obręb 2 m. Darłowo ZAWARTOŚĆ PROJEKTU: Tom 1 : Zagospodarowanie terenu B-852/PZT - Projekt zagospodarowania terenu B-852/PZT/1 - Zewnętrzne instalację elektryczne B-852/PZT/E - Zewnętrzne instalacje wod. kan B-852/PZT/I - Place B-852/PZT/P - Ogrodzenie B-852/PZT/O - Posadowienie wytwórni lodu B-852/PZT/L - Posadowienie studni B-852/PZT/S Tom 2 : Hale magazynowe B-852/H - Hale magazynowe Architektura B-852/H/1 - Hale magazynowe Konstrukcja B-852/H/2 - Hale magazynowe Instalacje elektryczne B-852/H/3 - Hale magazynowe Wentylacja B-852/H/4 Tom 3 : Toaleta publiczna B-852/WC - Toaleta publiczna B-852/WC/1 Tom 4 :Osłona Śmietnikowa B-852/OŚ - Osłona Śmietnikowa B-852/ÓŚ/1 Tom 5: Informacja dotycząca bezpieczeństwo i ochrona zdrowia B-852/Bioz 1

2 Z E S T A W I E N I E Z A W A R T O Ś C I A. Z A W A R T O Ś Ć P R O J E K T U B U D O W L A N O - W Y K O N A W C Z E G O B. Z A Ł Ą C Z N I K I I. OŚWIADCZENIE PROJEKTANTA I STRAWDZAJĄCEGO II. UPRAWNIENIA 11/ZPOIA/OKK/2013 MGR INŻ. ARCH IGA NOWAK III. ZAŚWIADCZENIE O PRZYNALEŻNOŚCI DO IZBY ZP-0716 IV. UPRAWNIENIA 127/Sz/48 MGR INŻ. ARCH JACEK TWARDOWSKI V. ZAŚWIADCZENIE O PRZYNALEŻNOŚCI DO KUPOIIB ZP-0423 C. O P I S T E C H N I C Z N Y 1. INFORMACJE OGÓLNE Przedmiot inwestycji Zakres opracowania Cel opracowania Materiały wyjściowe LOKALIZACJA, ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU PROJEKTOWANE ZAGOSPODROWANIE DZIAŁKI LUB TERENU charakterystyka ogrodzenia CHARAKTERYSTYCZNE PARAMETRY ROZWIĄZANIA KONSTRUKCYJNE Fundamenty Słupki Przęsła Furta Brama KOLORYSTYKA INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA POZOSTAŁE UWAGI D. R Y S U N K I C Z Ę Ś Ć A R C H I T E K T O N I C Z N A L.p. NAZWA RYSUNKU NUMER RYS/DOK

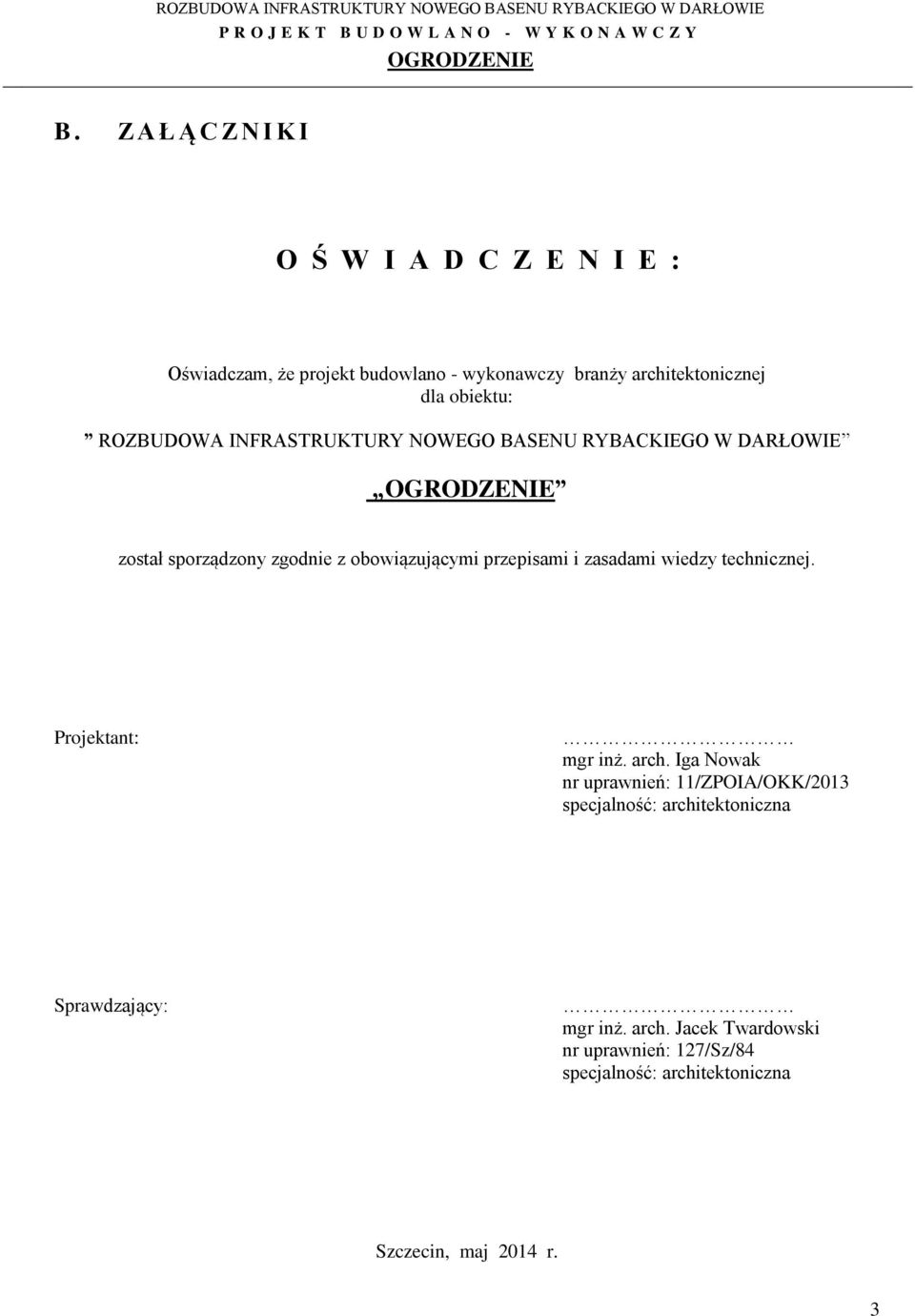

3 B. Z A Ł Ą C Z N I K I O Ś W I A D C Z E N I E : Oświadczam, że projekt budowlano - wykonawczy branży architektonicznej dla obiektu: ROZBUDOWA INFRASTRUKTURY NOWEGO BASENU RYBACKIEGO W DARŁOWIE został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Projektant: mgr inż. arch. Iga Nowak nr uprawnień: 11/ZPOIA/OKK/2013 specjalność: architektoniczna Sprawdzający: mgr inż. arch. Jacek Twardowski nr uprawnień: 127/Sz/84 specjalność: architektoniczna Szczecin, maj 2014 r. 3

4 UPRAWNIENIA 11/ZPOIA/OKK/2013 MGR INŻ. ARCH IGA NOWAK 4

5 ZAŚWIADCZENIE O PRZYNALEŻNOŚCI DO IZBY ZP

6 UPRAWNIENIA 127/Sz/48 MGR INŻ. ARCH JACEK TWARDOWSKI 6

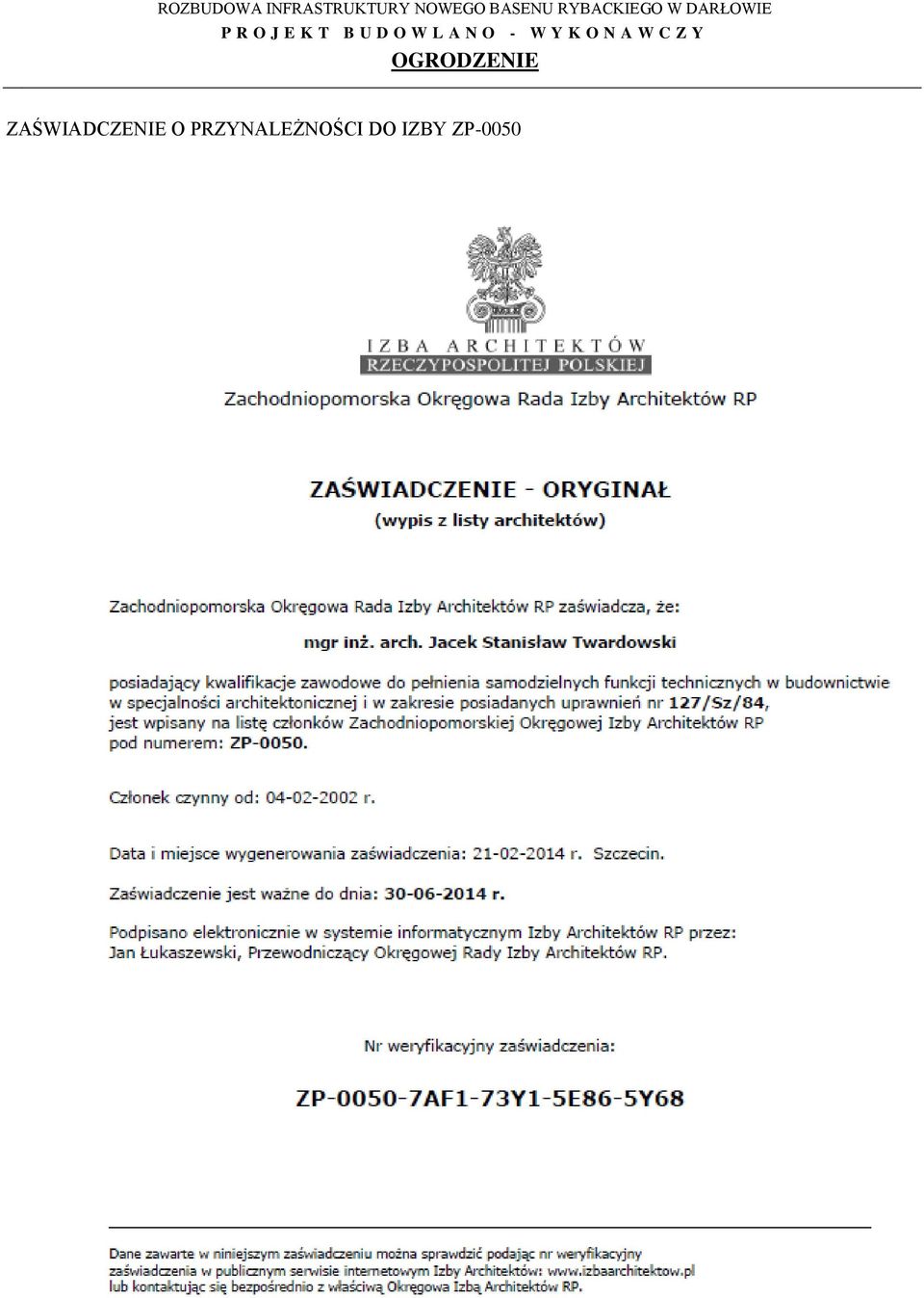

7 ZAŚWIADCZENIE O PRZYNALEŻNOŚCI DO IZBY ZP

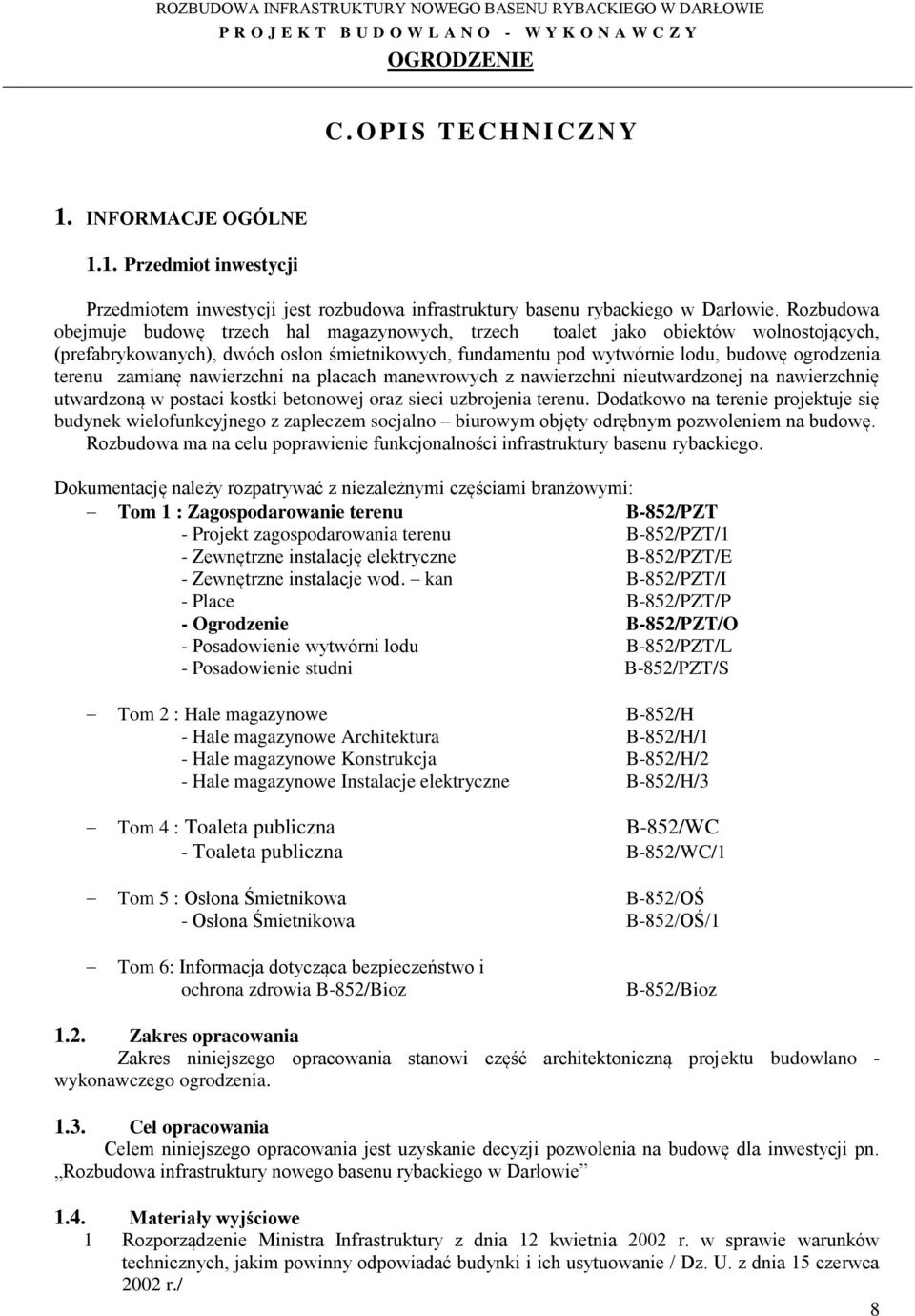

8 C. O P I S T E C H N I C Z N Y 1. INFORMACJE OGÓLNE 1.1. Przedmiot inwestycji Przedmiotem inwestycji jest rozbudowa infrastruktury basenu rybackiego w Darłowie. Rozbudowa obejmuje budowę trzech hal magazynowych, trzech toalet jako obiektów wolnostojących, (prefabrykowanych), dwóch osłon śmietnikowych, fundamentu pod wytwórnie lodu, budowę ogrodzenia terenu zamianę nawierzchni na placach manewrowych z nawierzchni nieutwardzonej na nawierzchnię utwardzoną w postaci kostki betonowej oraz sieci uzbrojenia terenu. Dodatkowo na terenie projektuje się budynek wielofunkcyjnego z zapleczem socjalno biurowym objęty odrębnym pozwoleniem na budowę. Rozbudowa ma na celu poprawienie funkcjonalności infrastruktury basenu rybackiego. Dokumentację należy rozpatrywać z niezależnymi częściami branżowymi: Tom 1 : Zagospodarowanie terenu B-852/PZT - Projekt zagospodarowania terenu B-852/PZT/1 - Zewnętrzne instalację elektryczne B-852/PZT/E - Zewnętrzne instalacje wod. kan B-852/PZT/I - Place B-852/PZT/P - Ogrodzenie B-852/PZT/O - Posadowienie wytwórni lodu B-852/PZT/L - Posadowienie studni B-852/PZT/S Tom 2 : Hale magazynowe B-852/H - Hale magazynowe Architektura B-852/H/1 - Hale magazynowe Konstrukcja B-852/H/2 - Hale magazynowe Instalacje elektryczne B-852/H/3 Tom 4 : Toaleta publiczna B-852/WC - Toaleta publiczna B-852/WC/1 Tom 5 : Osłona Śmietnikowa B-852/OŚ - Osłona Śmietnikowa B-852/OŚ/1 Tom 6: Informacja dotycząca bezpieczeństwo i ochrona zdrowia B-852/Bioz B-852/Bioz 1.2. Zakres opracowania Zakres niniejszego opracowania stanowi część architektoniczną projektu budowlano - wykonawczego ogrodzenia Cel opracowania Celem niniejszego opracowania jest uzyskanie decyzji pozwolenia na budowę dla inwestycji pn. Rozbudowa infrastruktury nowego basenu rybackiego w Darłowie 1.4. Materiały wyjściowe 1 Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie / Dz. U. z dnia 15 czerwca 2002 r./ 8

9 2 Rozporządzenie Ministra Transportu, budownictwa i gospodarki morskiej z dnia 5 lipca 2013 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 3 Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane /Dz.U. z 2010r. Nr 243 poz. 1623, z późn. zm./. 4 Rozporządzenie ministra transportu, budownictwa i gospodarki morskiej z dnia 25 kwietnia 2012 r.w sprawie szczegółowego zakresu i formy projektu budowlanego /Dz. U. z dnia 27 kwietnia 2012 r./ 5 Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy /Teks jednolity: Dz.U. z 2003 r. Nr 169, poz z późniejszymi zmianami/. 6 Decyzja o środowiskowych uwarunkowaniach nr GKM z dnia 04 listopada 2013 roku wydana przez Burmistrza Miasta Darłowo wraz z decyzją znak GKM z dnia zmieniającą decyzję o środowiskowych uwarunkowaniach. 7 Wypis z miejscowego planu zagospodarowania przestrzennego dla jednostki strukturalnej B Darłówko Zachodnie położonej na obszarze Gminy Miasto Darłowo ( uchwała nr IV/32/07 Rady Miejskiej w Darłowie z dnia 6 lutego 2007r, publikacja w Dzienniku Urzędowym Województwa Zachodniopomorskiego z roku 2007, nr 35, poz. 522). znak GG z dnia 25 lipca 2013 roku. 8 Decyzja Marszałka Województwa w sprawie udzielenia Pozwolenia Wodnoprawnego na zrzut wód deszczowych do basenu rybackiego i wykonanie wylotu wód deszczowych. 9 Mapa sytuacyjno-wysokościowa do celów projektowych w skali 1:500 z dnia 26 sierpnia 2013 r oraz przyjęta do Państw.Zasobu Geod. i Kart. podnr KERG 137/241/2012 wykonana przez Tadeusza Wieczorka, usługi geodezyjno kartograficzne, ul. Gen Z. Berlinga 9, Darłowo 10 Dokumentacja geologiczno-inżynierska podłoża wykonana przez Przedsiębiorstwo Geologiczne Geoprojekt Szczecin, Szczecin 2008 r. 11 Przepisy i normy projektowe. 12 Wizja lokalna i konsultacje z użytkownikami. 2. LOKALIZACJA, ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU Projektowana inwestycja zlokalizowana jest w Darłowie, przy zachodnim brzegu rzeki Wieprzy na terenie basenu rybackiego. Na obszarze przeznaczonym pod rozbudowę basenu rybackiego znajdują się basen rybacki wraz z infrastruktura techniczna; nabrzeże Słupskie, nabrzeża płytowe w północnej części basenu, skarpowe w zachodniej oraz południowej i wschodniej stronie basenu, oczepowe umocnienie południowej strony wejścia do basenu, slip, pomosty pływające, droga dojazdowa do terenu wraz z placami techniczno składowymi, kontenerowa stacja paliw. Na terenie występują instalacje: oświetleniowa, kanalizacji deszczowe, wodociągowa, kanalizacja sanitarna. Rzędna terenu wynosi: 1,66-2,50 m n.p.m. teren wokół basenu rybackiego, 1,30 m n.p.m. ciągi pierze wzdłuż nabrzeży przy basenie rybackim. Na terenie nie znajdują się żadne drzewa ani krzewy. 3. PROJEKTOWANE ZAGOSPODROWANIE DZIAŁKI LUB TERENU Projektowane zagospodarowanie terenu nie zmienia funkcji ani przeznaczenia istniejącego terenu. W ramach przedsięwzięcia projektuje się: trzy hale magazynowe; dwie z nich hala nr 1 i 2 będą zlokalizowane wzdłuż zachodniej granicy działki na terenie placu manewrowego, jedna z hal nr 3 zlokalizowana będzie od strony południowej wzdłuż krawędzi placu manewrowego budynek wielofunkcyjny; parterowy zlokalizowany w północnej części terenu pomiędzy drogą 9

10 dojazdową do nabrzeża Słupskiego a północnym nabrzeżem basenu rybackiego - objęty oddzielnym pozwoleniem na budowę, trzy toalety jako prefabrykowane obiekty wolnostojące; dwie z nich w grupie w niedalekim sąsiedztwie budynku wielofunkcyjnego, jedna w bliskim sąsiedztwie hali nr 1. osłony śmietnikowe; dwie osłony śmietnikowe, jedna zlokalizowana na południe od hali nr 2, druga w północnej części terenu przy drodze dojazdowej do terenu. fundament pod wytwórnię lodu; zlokalizowany w północnej części terenu, równolegle do linii nabrzeża płytowego basenu rybackiego. Ogrodzenie, Infrastrukturę w postaci placów manewrowych oraz zewnętrznych instalacji elektrycznych, wodno kanalizacyjnych, sanitarnych i gazową objętą oddzielnym pozwoleniem na budowę. 4. CHARAKTERYSTYKA OGRODZENIA Wzdłuż granicy inwestycji zaprojektowano ogrodzenie bezcokołowe, z paneli ogrodzeniowych zgrzewanych z pojedynczych drutów ø 5mm z wzdłużnym przetłoczeniem wspartych na słupach stalowych. Wysokość ogrodzenia 1,50 m. Rzędna poziomu terenu wzdłuż ogrodzenia 2,45 2,00m n.p.m. Brama dwuskrzydłowa szerokości 6,00 m i furta szerokości 1,00 m. 5. CHARAKTERYSTYCZNE PARAMETRY. 1 Długość ogrodzenia 847 m 2 Ilość furt 1 szt. 3 Ilość bram wjazdowych 2 szt. 6. ROZWIĄZANIA KONSTRUKCYJNE 7.1 Fundamenty Fundamenty pod słupki stalowe ogrodzenia wylewane z betonu B20, posadowione na głębokości 80 cm poniżej poziomu terenu. Wymiary fundamentu pod słupki przęseł 40x40x80cm. Wymiary fundamentów dla furty i bramy wg rys. szczegółowych. Wierzch fundamentów wykonać ze spadkiem 0,5% od słupka Słupki Słupki z kształtowników prostokątnych 60x40x1,5cm i wysokości 200cm. ( 50 cm wpuszczone w fundament 150 cm ponad terenem) zamykanych od góry daszkami z mrozoodpornego tworzywa sztucznego. Rozstaw słupów w osiach 260cm. Połączone z przęsłami za pomocą obejm. Elementy stalowe ocynkowane i powlekane PCV Przęsła Przęsła z paneli systemowych o standardowym wymiarze 2500 x 1530 mm, zgrzewanych z pojedynczych drutów ø 5mm z wzdłużnym przetłoczeniem, zamocowane do słupków. Elementy stalowe ocynkowane i powlekane PCV Furta Furta z elementów stalowych wypełnionych panelem systemowym. Słupki z profili stalowych zamkniętych 4 x 6 x 1,5 cm. Furta rozwierana, szerokość w świetle 1m. Elementy stalowe ocynkowane i powlekane PCV. 10

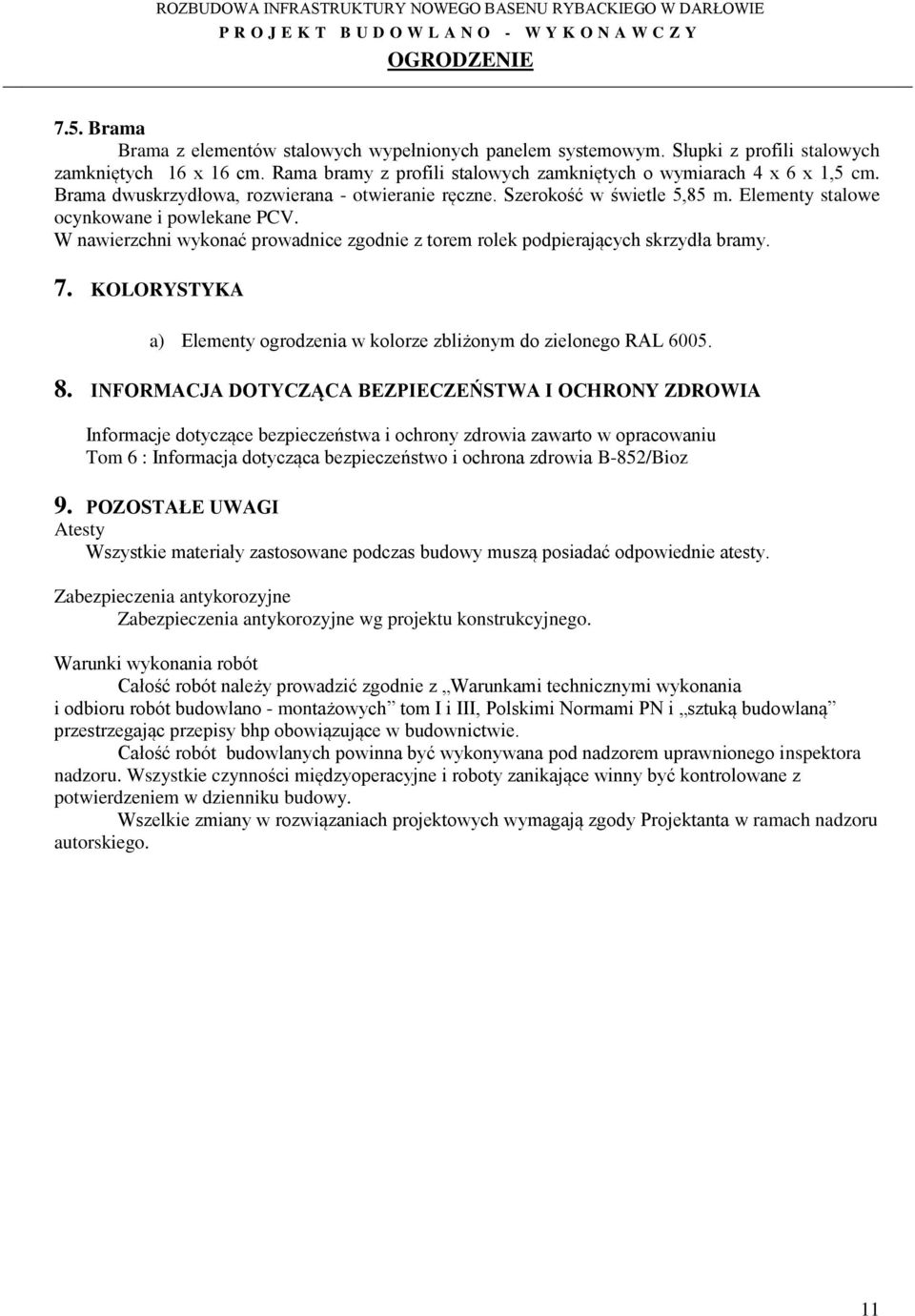

11 7.5. Brama Brama z elementów stalowych wypełnionych panelem systemowym. Słupki z profili stalowych zamkniętych 16 x 16 cm. Rama bramy z profili stalowych zamkniętych o wymiarach 4 x 6 x 1,5 cm. Brama dwuskrzydłowa, rozwierana - otwieranie ręczne. Szerokość w świetle 5,85 m. Elementy stalowe ocynkowane i powlekane PCV. W nawierzchni wykonać prowadnice zgodnie z torem rolek podpierających skrzydła bramy. 7. KOLORYSTYKA a) Elementy ogrodzenia w kolorze zbliżonym do zielonego RAL INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Informacje dotyczące bezpieczeństwa i ochrony zdrowia zawarto w opracowaniu Tom 6 : Informacja dotycząca bezpieczeństwo i ochrona zdrowia B-852/Bioz 9. POZOSTAŁE UWAGI Atesty Wszystkie materiały zastosowane podczas budowy muszą posiadać odpowiednie atesty. Zabezpieczenia antykorozyjne Zabezpieczenia antykorozyjne wg projektu konstrukcyjnego. Warunki wykonania robót Całość robót należy prowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych tom I i III, Polskimi Normami PN i sztuką budowlaną przestrzegając przepisy bhp obowiązujące w budownictwie. Całość robót budowlanych powinna być wykonywana pod nadzorem uprawnionego inspektora nadzoru. Wszystkie czynności międzyoperacyjne i roboty zanikające winny być kontrolowane z potwierdzeniem w dzienniku budowy. Wszelkie zmiany w rozwiązaniach projektowych wymagają zgody Projektanta w ramach nadzoru autorskiego. 11

12 D. R Y S U N KI 12
