1 SR Ivocap Equipment System Instrukcja obsługi

2 2

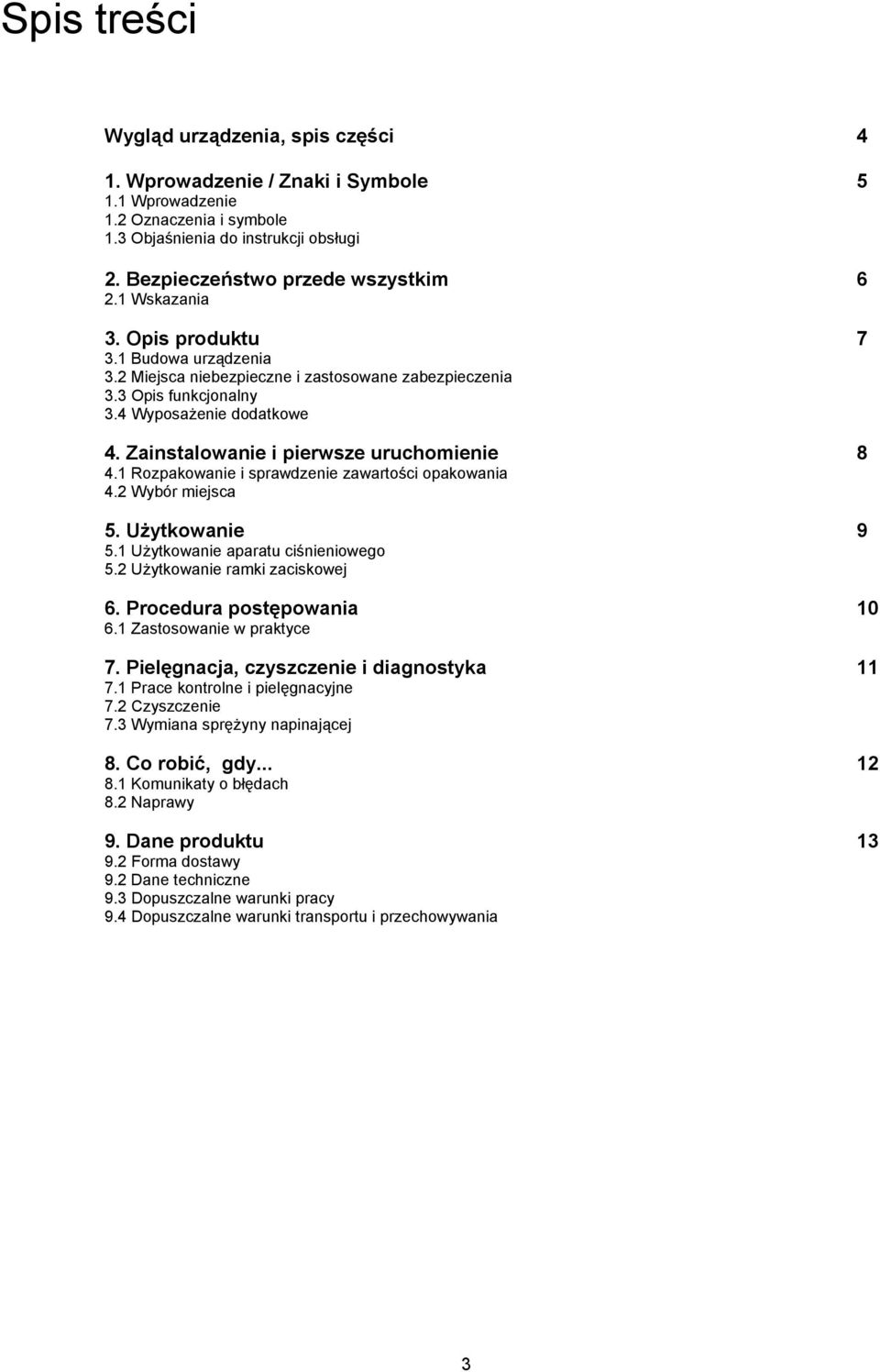

3 Spis treści Wygląd urządzenia, spis części 4 1. Wprowadzenie / Znaki i Symbole Wprowadzenie 1.2 Oznaczenia i symbole 1.3 Objaśnienia do instrukcji obsługi 2. Bezpieczeństwo przede wszystkim Wskazania 3. Opis produktu Budowa urządzenia 3.2 Miejsca niebezpieczne i zastosowane zabezpieczenia 3.3 Opis funkcjonalny 3.4 Wyposażenie dodatkowe 4. Zainstalowanie i pierwsze uruchomienie Rozpakowanie i sprawdzenie zawartości opakowania 4.2 Wybór miejsca 5. Użytkowanie Użytkowanie aparatu ciśnieniowego 5.2 Użytkowanie ramki zaciskowej 6. Procedura postępowania Zastosowanie w praktyce 7. Pielęgnacja, czyszczenie i diagnostyka Prace kontrolne i pielęgnacyjne 7.2 Czyszczenie 7.3 Wymiana sprężyny napinającej 8. Co robić, gdy Komunikaty o błędach 8.2 Naprawy 9. Dane produktu Forma dostawy 9.2 Dane techniczne 9.3 Dopuszczalne warunki pracy 9.4 Dopuszczalne warunki transportu i przechowywania 3

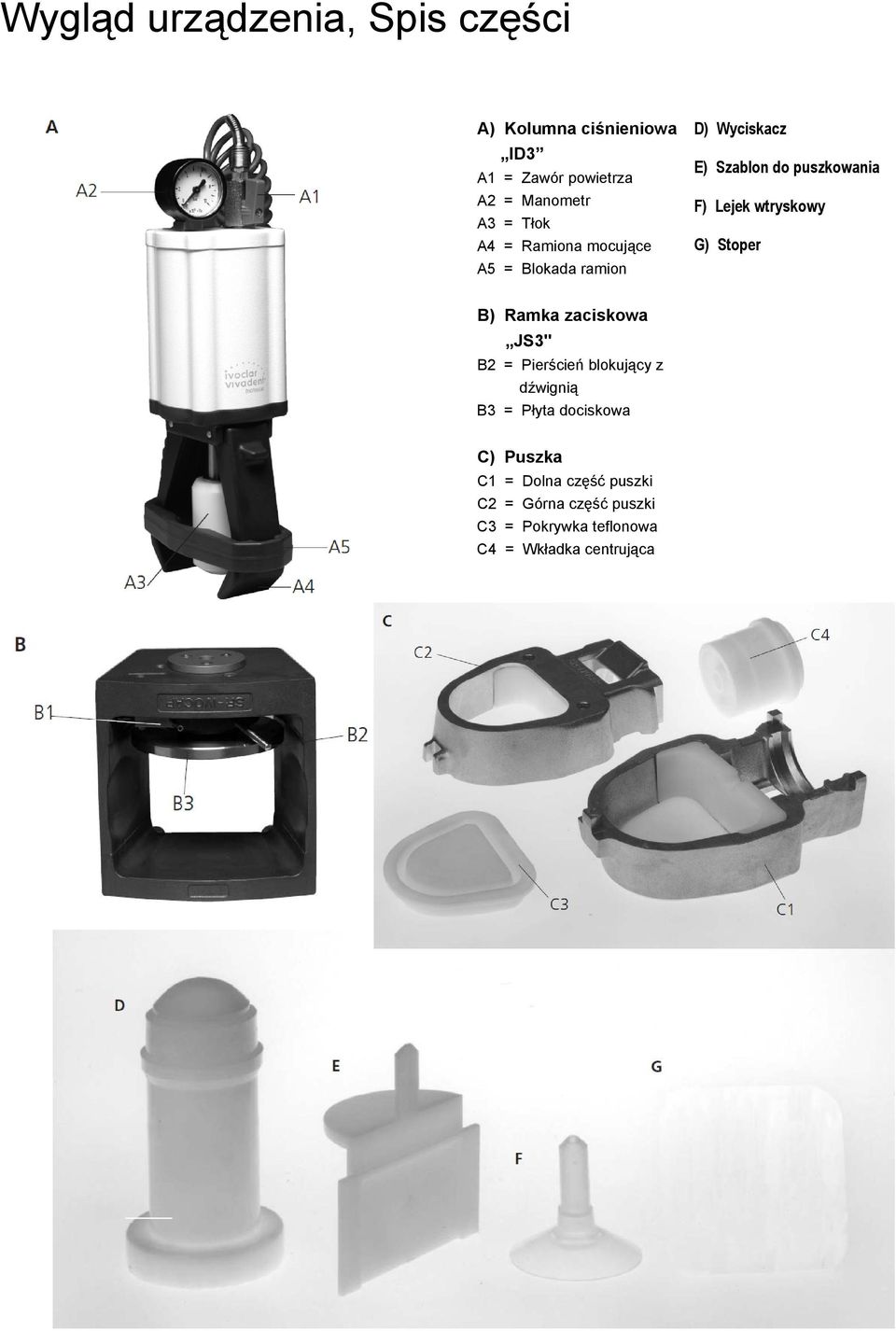

4 Wygląd urządzenia, Spis części A) Kolumna ciśnieniowa ID3 A1 = Zawór powietrza A2 = Manometr A3 = Tłok A4 = Ramiona mocujące A5 = Blokada ramion D) Wyciskacz E) Szablon do puszkowania F) Lejek wtryskowy G) Stoper B) Ramka zaciskowa JS3" B2 = Pierścień blokujący z dźwignią B3 = Płyta dociskowa C) Puszka C1 = Dolna część puszki C2 = Górna część puszki C3 = Pokrywka teflonowa C4 = Wkładka centrująca 4

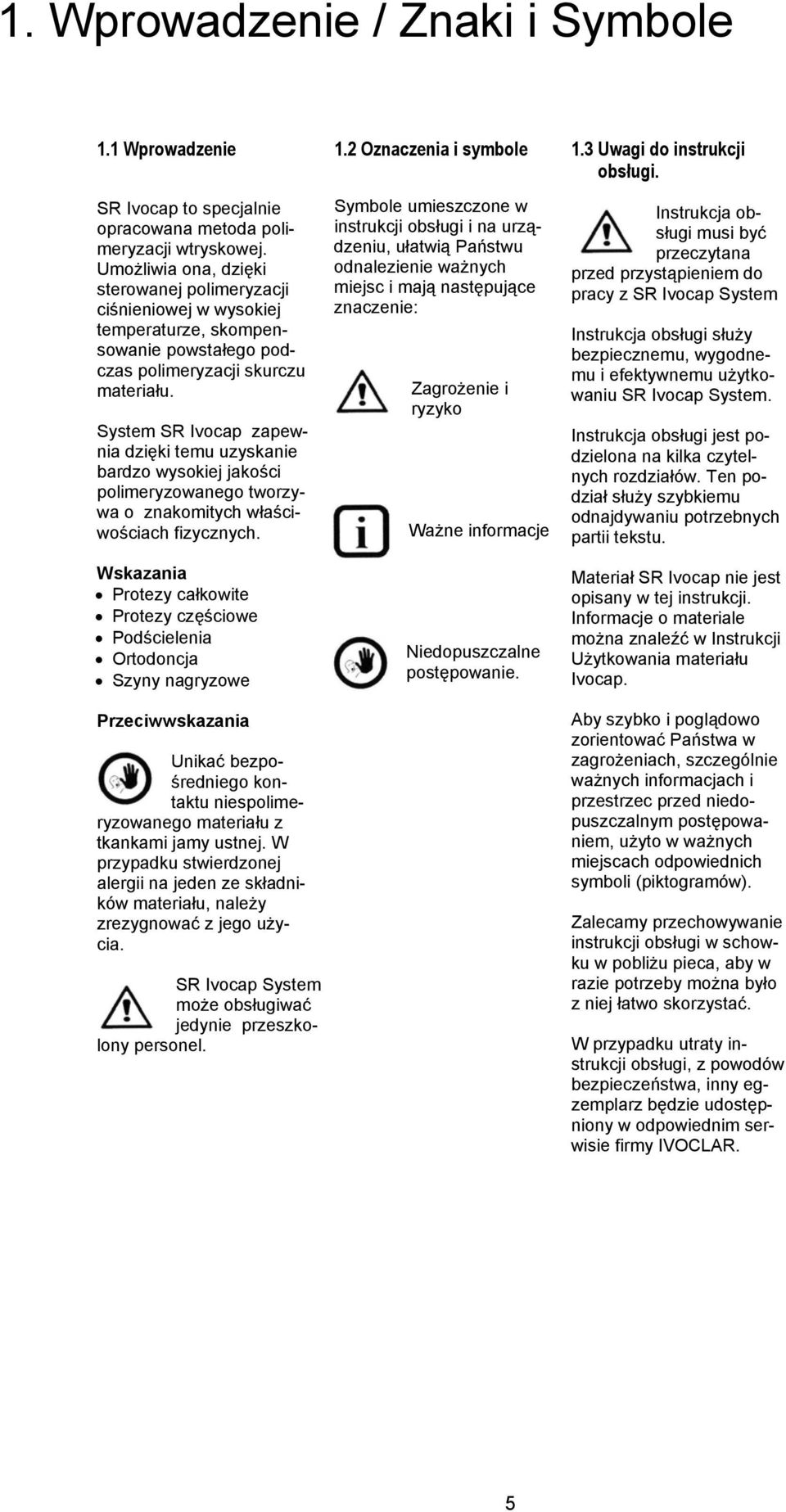

5 1. Wprowadzenie / Znaki i Symbole 1.1 Wprowadzenie SR Ivocap to specjalnie opracowana metoda polimeryzacji wtryskowej. Umożliwia ona, dzięki sterowanej polimeryzacji ciśnieniowej w wysokiej temperaturze, skompensowanie powstałego podczas polimeryzacji skurczu materiału. System SR Ivocap zapewnia dzięki temu uzyskanie bardzo wysokiej jakości polimeryzowanego tworzywa o znakomitych właściwościach fizycznych. Wskazania Protezy całkowite Protezy częściowe Podścielenia Ortodoncja Szyny nagryzowe Przeciwwskazania Unikać bezpośredniego kontaktu niespolimeryzowanego materiału z tkankami jamy ustnej. W przypadku stwierdzonej alergii na jeden ze składników materiału, należy zrezygnować z jego użycia. SR Ivocap System może obsługiwać jedynie przeszkolony personel. 1.2 Oznaczenia i symbole Symbole umieszczone w instrukcji obsługi i na urządzeniu, ułatwią Państwu odnalezienie ważnych miejsc i mają następujące znaczenie: Zagrożenie i ryzyko Ważne informacje Niedopuszczalne postępowanie. 1.3 Uwagi do instrukcji obsługi. Instrukcja obsługi musi być przeczytana przed przystąpieniem do pracy z SR Ivocap System Instrukcja obsługi służy bezpiecznemu, wygodnemu i efektywnemu użytkowaniu SR Ivocap System. Instrukcja obsługi jest podzielona na kilka czytelnych rozdziałów. Ten podział służy szybkiemu odnajdywaniu potrzebnych partii tekstu. Materiał SR Ivocap nie jest opisany w tej instrukcji. Informacje o materiale można znaleźć w Instrukcji Użytkowania materiału Ivocap. Aby szybko i poglądowo zorientować Państwa w zagrożeniach, szczególnie ważnych informacjach i przestrzec przed niedopuszczalnym postępowaniem, użyto w ważnych miejscach odpowiednich symboli (piktogramów). Zalecamy przechowywanie instrukcji obsługi w schowku w pobliżu pieca, aby w razie potrzeby można było z niej łatwo skorzystać. W przypadku utraty instrukcji obsługi, z powodów bezpieczeństwa, inny egzemplarz będzie udostępniony w odpowiednim serwisie firmy IVOCLAR. 5

6 2. Bezpieczeństwo przede wszystkim Ten rozdział jest szczególnie ważny dla wszystkich osób, które pracują z SR Ivocap System oraz zajmują się jego obsługą lub naprawami. Wskazówek tu zawartych należy przestrzegać! 2.1 Przeznaczenie urządzenia i zasady użytkowania SR Ivocap System może być stosowany jedynie do wtryskiwania materiałów SR Ivocap i wolno używać go tylko do tego celu. Inne zastosowanie np. wtryskiwanie innych materiałów i.t.p. jest niedopuszczalne. Za szkody wynikłe z użytkowania pieca niezgodnie z przeznaczeniem, producent nie ponosi żadnej odpowiedzialności. Ryzyko ponosi wyłącznie użytkownik. Właściwe użytkowanie obejmuje także: Przestrzeganie poleceń, przepisów i wskazówek zawartych w niniejszej instrukcji obsługi. Użytkowanie we właściwych warunkach pracy i otoczenia (patrz rozdz.9). Poprawną obsługę SR Ivocap System (patrz rozdz.7) Ryzyko zmiażdżenia Nie wkładaj palców pomiędzy tłok i ramiona mocujące. Istnieje ryzyko zmiażdżenia w chwili włączenia sprężonego powietrza Używaj rękawic zabezpieczających przy dotykaniu gorących metalowych powierzchni. Niebezpieczeństwo oparzeń Nie używaj kąpieli wodnej bez plastykowych pływaków. Rozpryski gorącej wody mogą spowodować oparzenia. Niebezpieczeństwo oparzeń Stosuj ubranie ochronne przeciw rozpryskom gorącej wody Niebezpieczeństwo oparzeń 6

7 3. Opis produktu 3.1 Budowa urządzenia Zestaw podstawowy SR Ivocap zbudowany jest z następujących części składowych: Kolumna ciśnieniowa Puszka Ramka zaciskowa Wyciskacz Szablon do puszkowania Lejek wtryskowy Sprężyna napinająca Klucz Poza tym konieczne są następujące akcesoria, nie znajdujące się w zestawie: Cap Vibrator (Ivoclar Vivadent) Wanna polimeryzacyjna (różni producenci) Prasa hydrauliczna (różni producenci) Pływaki plastykowe. 3.2 Miejsca niebezpieczne i zabezpieczenia. Opis miejsc niebezpiecznych urządzenia SR Ivocap System: Niebezpieczny obszar Puszka i ramka zaciskowa Rozpryski wody z wanny polimeryzacyjnej Patrz także rozdz Opis funkcjonalny SR Ivocap System jest techniką wtryskową opracowaną specjalnie pod kątem kompensacji skurczu polimeryzacyjnego. Kontrolowana polimeryzacja umożliwia kompensację skurczu poprzez uzupełnianie materiału podczas polimeryzacji. Dlatego technika wtryskowa SR Ivocap zapewnia wytwarzanie produktów o wysokiej jakości i doskonałych własnościach mechanicznych. Rodzaj zagrożenia Ryzyko oparzenia, jeśli wyposażenie zostanie wyjęte z gotującej się wody bez użycia rękawic ochronnych Ryzyko oparzenia, jeśli nie używa się ubrania ochronnego. 3.4 Wyposażenie dodatkowe Cap Vibrator (Ivoclar Vivadent) Uchwyt naścienny dla 4 aparatów ciśnieniowych (Ivoclar Vivadent) Wanna polimeryzacyjna (np. z BDT) Prasa hydrauliczna (różni producenci) Inne akcesoria (BDT) Adres BDT: BDT GmbH, Industriestrasse 27 D Offenburg (Germany) 7

8 4. Instalacja i pierwsze uruchomienie 4.1 Rozpakowanie i sprawdzenie zawartości opakowania Rozpakować elementy urządzenia i ustawić na odpowiednim stole Sprawdzić kompletność dostawy (według listy w rozdz. 9). W przypadku stwierdzenia uszkodzenia lub braku podzespołów, prosimy skontaktować się ze sprzedawcą. Zalecamy zachowanie opakowania fabrycznego. W razie potrzeby ułatwi ono transport urządzenia. 4.2 Wybór miejsca Diagram poniżej przedstawia możliwą instalację. Ważna informacja Z przyczyn bezpieczeństwa instalacja podłączeń sprężonego powietrza, wody i energii elektrycznej może być wykonywana jedynie przez wykwalifikowanych fachowców (elektryków, hydraulików). Wszelkie wymagania obowiązujących norm dotyczących tych przyłączy muszą być bezwzględnie zachowane. 8

9 5. Użytkowanie 5.1 Użytkowanie aparatu ciśnieniowego Zawór sprężonego powietrza (A1) Zawór ten służy do otwierania lub zamykania dopływu sprężonego powietrza do cylindra ciśnieniowego. Blokada ramion (A5) Blokada służy do zabezpieczania ramion mocujących 5.2 Użytkowanie ramki zaciskowej Pierścień blokujący z dźwignią (B2) B2 2 1 B1 zamknięty otwarty Obsługa: Zawór otwarty: pozycja pionowa Zawór zamknięty: pozycja pozioma Obsługa: Blokada otwarta: W stronę cylindra ciśnieniowego Blokada zamknięta: W stronę ramki zaciskowej Obsługa: 1) Pierścień blokujący zamknięty (przesuń dźwignię w prawo do oporu) 2) Pierścień blokujący otwarty (naciśnij dźwignię w lewo) Zalecane ciśnienie dla ramki zaciskowej: 3 Tony Modele przed umieszczeniem w puszkach należy dobrze namoczyć. Wewnętrzną stronę puszek gruntownie poizolować np. wazeliną Kanały wtryskowe muszą mieć średnicę 3-5 mm. Powierzchnie gipsowe gruntownie oczyścić i dokładnie poizolować. Przestrzegać dokładnie czasu polimeryzacji i studzenia. Wymieszany materiał przechowywać nie dłużej niż 5 dni, aby nie doszło do wyparowania monomeru. Kontakt rozpuszczalników lub monomeru ze spolimeryzowanym materiałem może prowadzić do przebarwień płyty protezy. 9

10 6. Procedura postępowania 6.1 Zastosowanie w praktyce Najważniejsze etapy pracy Wtrysk - 5 minut Polimeryzacja 35 minut gotowania (od momentu rozpoczęcia wrzenia wody) Chłodzenie w wannie z zimną wodą przynajmniej 30 minut; ciśnienie wtrysku musi być utrzymane przez co najmniej 20 minut. Informacje dotyczące opracowania materiału znajdują się w Instrukcji Stosowania SR Ivocap System. 10

11 7. Pielęgnacja, Czyszczenie, Diagnostyka W tym rozdziale jest opisane jak dbać o urządzenie i jak je czyścić. Wszystkie pozostałe prace muszą być wykonywane w autoryzowanych punktach serwisowych firmy IVOCLAR, przez odpowiedni personel techniczny 7.1 Kontrola i pielęgnacja Częstotliwość przeprowadzania prac konserwacyjnych jest uzależniona od intensywności użytkowania pieca i od metod pracy stosowanych przez użytkownika. Z tego powodu podane wartości mają charakter orientacyjny. Przed rozpoczęciem czyszczenia i prac pielęgnacyjnych, urządzenie musi być odłączone od sieci elektrycznej i sprężonego powietrza. Co: Część: Kiedy: Skontroluj wszystkie połączenia sprężonego powietrza. Przyłącza sprężonego powietrza Przed użyciem Skontroluj części mechaniczne pod kątem uszkodzeń Skontroluj działanie sprężyny napinającej w ramce zaciskowej Skontroluj plastikowe części puszki Kolumna ciśnieniowa Puszka Ramka zaciskowa Sprężyna napinająca w ramce zaciskowej Plastikowe części puszki Przed użyciem Przynajmniej raz w roku Przed użyciem Usuń zanieczyszczenia z ramki zaciskowej (wosk) Ramka zaciskowa W przypadku zanieczyszczenia 7.2 Czyszczenie Części metalowe mogą być czyszczone gorącą wodą i szczotką. Po czyszczeniu, puszkę wysmarować wazeliną aby ułatwić usuwanie osadów.: 7.3 Wymiana sprężyny napinającej Zwróć uwagę na ulotkę informacyjną dołączoną do zapasowej sprężyny. Sprężyna napinająca powinna być wymieniana przez wykwalifikowany personel Centrum Serwisowego Ivoclar Vivadent 11

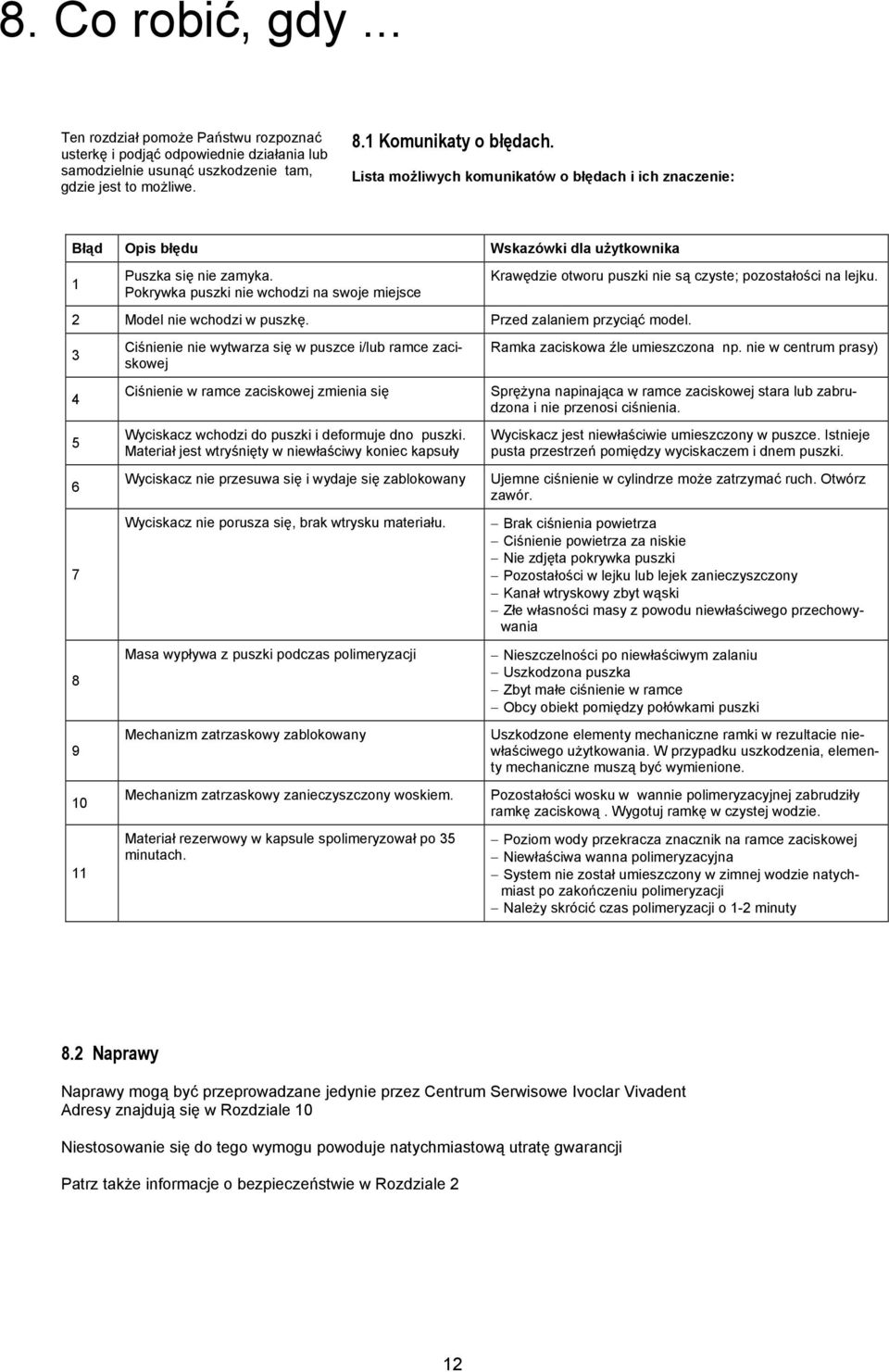

12 8. Co robić, gdy... Ten rozdział pomoże Państwu rozpoznać usterkę i podjąć odpowiednie działania lub samodzielnie usunąć uszkodzenie tam, gdzie jest to możliwe. 8.1 Komunikaty o błędach. Lista możliwych komunikatów o błędach i ich znaczenie: Błąd Opis błędu Wskazówki dla użytkownika 1 Puszka się nie zamyka. Pokrywka puszki nie wchodzi na swoje miejsce Krawędzie otworu puszki nie są czyste; pozostałości na lejku. 2 Model nie wchodzi w puszkę. Przed zalaniem przyciąć model Ciśnienie nie wytwarza się w puszce i/lub ramce zaciskowej Ciśnienie w ramce zaciskowej zmienia się Wyciskacz wchodzi do puszki i deformuje dno puszki. Materiał jest wtryśnięty w niewłaściwy koniec kapsuły Wyciskacz nie przesuwa się i wydaje się zablokowany Wyciskacz nie porusza się, brak wtrysku materiału. Masa wypływa z puszki podczas polimeryzacji Mechanizm zatrzaskowy zablokowany Mechanizm zatrzaskowy zanieczyszczony woskiem. Materiał rezerwowy w kapsule spolimeryzował po 35 minutach. Ramka zaciskowa źle umieszczona np. nie w centrum prasy) Sprężyna napinająca w ramce zaciskowej stara lub zabrudzona i nie przenosi ciśnienia. Wyciskacz jest niewłaściwie umieszczony w puszce. Istnieje pusta przestrzeń pomiędzy wyciskaczem i dnem puszki. Ujemne ciśnienie w cylindrze może zatrzymać ruch. Otwórz zawór. Brak ciśnienia powietrza Ciśnienie powietrza za niskie Nie zdjęta pokrywka puszki Pozostałości w lejku lub lejek zanieczyszczony Kanał wtryskowy zbyt wąski Złe własności masy z powodu niewłaściwego przechowywania Nieszczelności po niewłaściwym zalaniu Uszkodzona puszka Zbyt małe ciśnienie w ramce Obcy obiekt pomiędzy połówkami puszki Uszkodzone elementy mechaniczne ramki w rezultacie niewłaściwego użytkowania. W przypadku uszkodzenia, elementy mechaniczne muszą być wymienione. Pozostałości wosku w wannie polimeryzacyjnej zabrudziły ramkę zaciskową. Wygotuj ramkę w czystej wodzie. Poziom wody przekracza znacznik na ramce zaciskowej Niewłaściwa wanna polimeryzacyjna System nie został umieszczony w zimnej wodzie natychmiast po zakończeniu polimeryzacji Należy skrócić czas polimeryzacji o 1-2 minuty 8.2 Naprawy Naprawy mogą być przeprowadzane jedynie przez Centrum Serwisowe Ivoclar Vivadent Adresy znajdują się w Rozdziale 10 Niestosowanie się do tego wymogu powoduje natychmiastową utratę gwarancji Patrz także informacje o bezpieczeństwie w Rozdziale 2 12

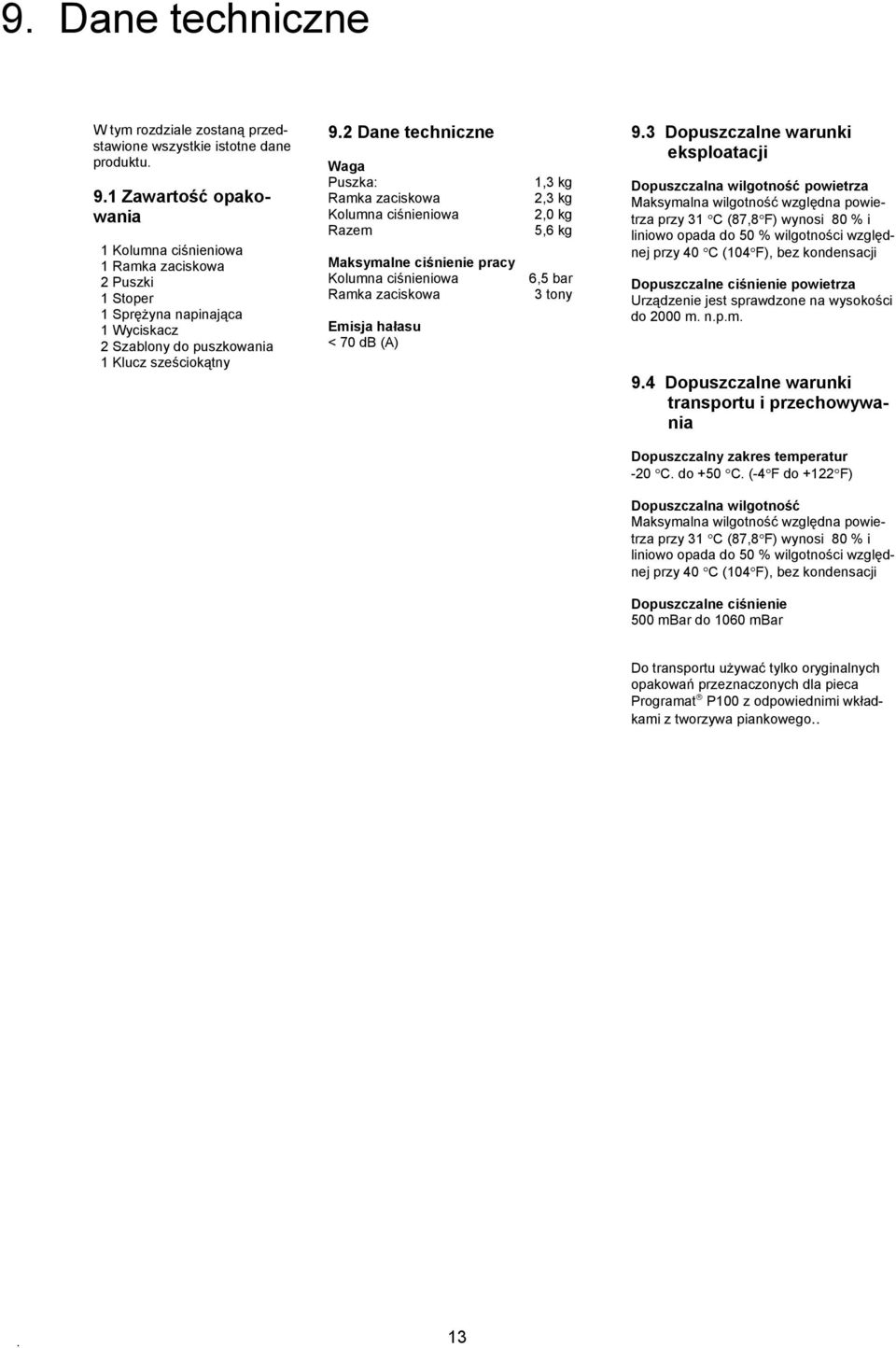

13 9. Dane techniczne W tym rozdziale zostaną przedstawione wszystkie istotne dane produktu. 9.1 Zawartość opakowania 1 Kolumna ciśnieniowa 1 Ramka zaciskowa 2 Puszki 1 Stoper 1 Sprężyna napinająca 1 Wyciskacz 2 Szablony do puszkowania 1 Klucz sześciokątny 9.2 Dane techniczne Waga Puszka: Ramka zaciskowa Kolumna ciśnieniowa Razem Maksymalne ciśnienie pracy Kolumna ciśnieniowa Ramka zaciskowa Emisja hałasu < 70 db (A) 1,3 kg 2,3 kg 2,0 kg 5,6 kg 6,5 bar 3 tony 9.3 Dopuszczalne warunki eksploatacji Dopuszczalna wilgotność powietrza Maksymalna wilgotność względna powietrza przy 31 C (87,8 F) wynosi 80 % i liniowo opada do 50 % wilgotności względnej przy 40 C (104 F), bez kondensacji Dopuszczalne ciśnienie powietrza Urządzenie jest sprawdzone na wysokości do 2000 m. n.p.m. 9.4 Dopuszczalne warunki transportu i przechowywania Dopuszczalny zakres temperatur -20 C. do +50 C. (-4 F do +122 F) Dopuszczalna wilgotność Maksymalna wilgotność względna powietrza przy 31 C (87,8 F) wynosi 80 % i liniowo opada do 50 % wilgotności względnej przy 40 C (104 F), bez kondensacji Dopuszczalne ciśnienie 500 mbar do 1060 mbar Do transportu używać tylko oryginalnych opakowań przeznaczonych dla pieca Programat P100 z odpowiednimi wkładkami z tworzywa piankowego.. 13
