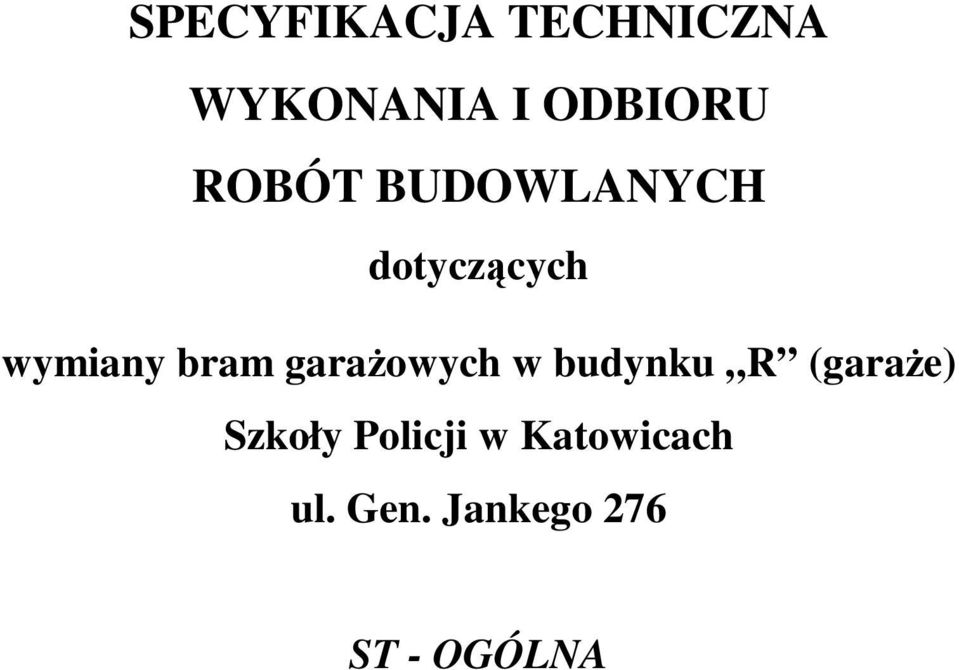

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH dotyczących wymiany bram garaŝowych w budynku R (garaŝe) Szkoły Policji w Katowicach ul. Gen. Jankego 276 ST - OGÓLNA

2 SPIS TREŚCI 1. CZĘŚĆ OGÓLNA PRZEDMIOT SPECYFIKACJI TECHNICZNEJ ZAKRES STOSOWANIA ST ZAKRES ROBÓT INFORMACJE O TERENIE BUDOWY Organizacja robót budowlanych Zabezpieczenie interesów osób trzecich Ochrona środowiska Warunki bezpieczeństwa pracy Zaplecze dla potrzeb wykonawcy Warunki dotyczące organizacji ruchu Zabezpieczenie chodników i jezdni NAZWY I KODY WG WSPÓLNEGO SŁOWNIKA ZAMÓWIEŃ OBEJMUJĄCE PRZEDMIOTOWY ZAKRES PRAC DEFINICJE POJĘĆ I OKREŚLEŃ WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH MATERIAŁY SZKODLIWE DLA OTOCZENIA SKŁADOWANIE MATERIAŁÓW WYMAGANIA SZCZEGÓŁOWE Brama stalowa dwuskrzydłowa z naświetlem Brama stalowa dwuskrzydłowa bez naświetla WYMAGANIA DOTYCZĄCE SPRZĘTU WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTOWYCH WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT DEMONTAś BRAM MONTAś BRAM DZIAŁANIA ZWIĄZANE Z KONTROLĄ OBMIAR ROBÓT ODBIÓR ROBÓT ROZLICZENIE ROBÓT TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH DOKUMENTY ODNIESIENIA

3 1. CZĘŚĆ OGÓLNA 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem niniejszego opracowania są wymagania dotyczące wykonania i odbioru robót związanych z wymianą bram garaŝowych w budynku R (garaŝe) Szkoły Policji w Katowicach ul. Gen. Jankego Zakres stosowania ST Niniejsza Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót Wymagania ogólne naleŝy rozumieć i stosować w powiązaniu z przedmiarem robót Informacje o terenie budowy W kompleksie budynków R (garaŝe) trwają obecnie roboty budowlane związane z adaptacją budynków na centrum symulacyjne. Roboty, o których mowa w pkt. 1.1 dotyczą bram garaŝowych zainstalowanych w budynku R (garaŝe) Szkoły Policji w Katowicach, w boksach garaŝowych nie przeznaczonych do zmiany funkcji pomieszczeń. Wykonawca jest zobowiązany do zabezpieczenia miejsca wykonywania robót, w sposób uniemoŝliwiający wstęp osobom postronnym na teren robót Organizacja robót budowlanych Wykonawca jest zobowiązany do zabezpieczenia miejsca wykonywania robót w okresie trwania realizacji zadania aŝ do zakończenia i odbioru ostatecznego robót. Po przejęciu terenu budowy Wykonawca skutecznie i całodobowo zabezpieczy teren budowy przed dostępem osób trzecich. Wszelkie konsekwencje z tytułu nieodpowiedniego zabezpieczenia terenu robót obciąŝają Wykonawcę. Koszt zabezpieczenia terenu nie podlega odrębnej zapłacie i przyjmuje się, Ŝe jest włączony w cenę umowną Zabezpieczenie interesów osób trzecich Wykonawca odpowiada za ochronę własności w okresie trwania robót i będzie odpowiadać za wszelkie spowodowane przez niego szkody. 3

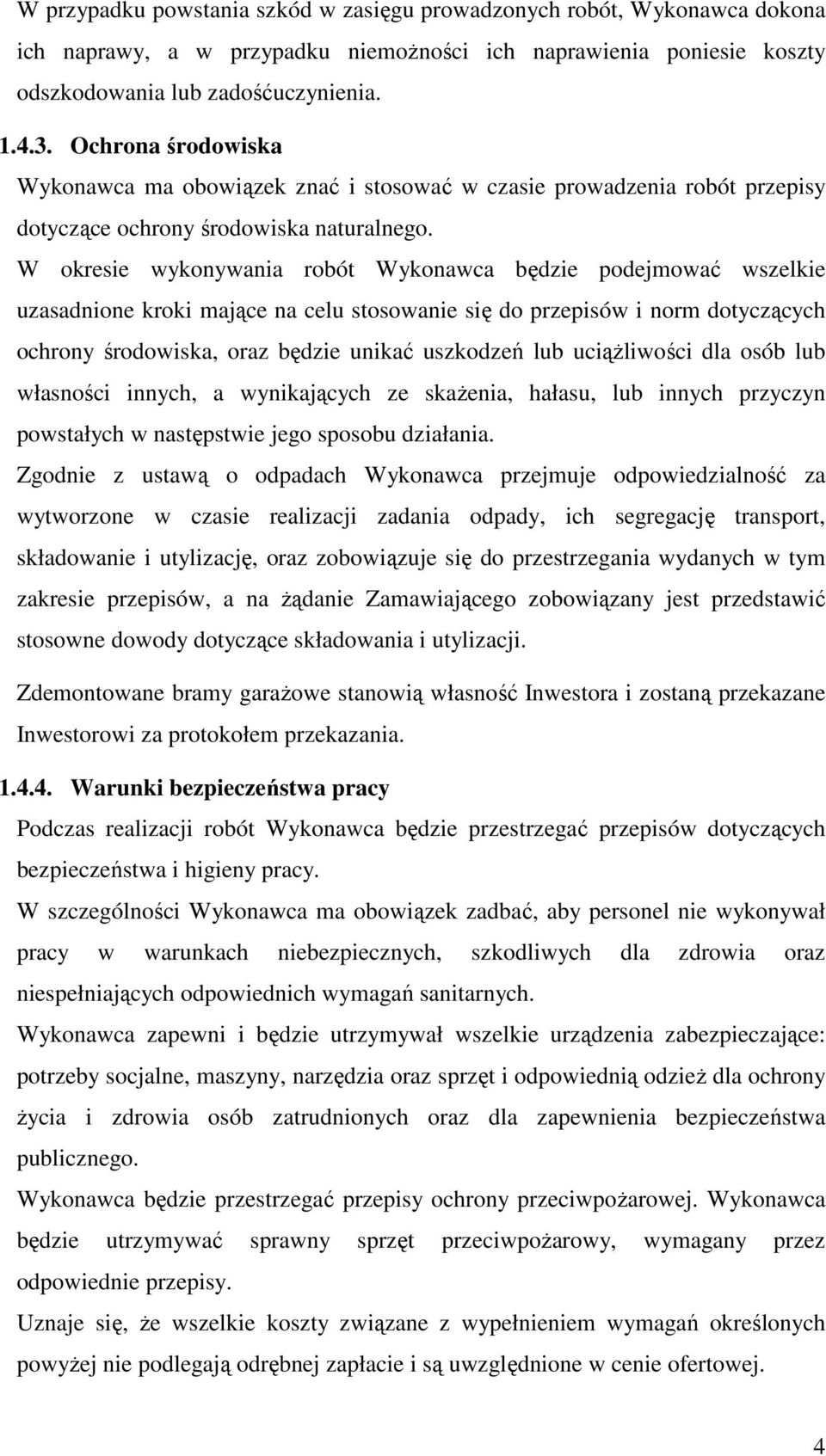

4 W przypadku powstania szkód w zasięgu prowadzonych robót, Wykonawca dokona ich naprawy, a w przypadku niemoŝności ich naprawienia poniesie koszty odszkodowania lub zadośćuczynienia Ochrona środowiska Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót przepisy dotyczące ochrony środowiska naturalnego. W okresie wykonywania robót Wykonawca będzie podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska, oraz będzie unikać uszkodzeń lub uciąŝliwości dla osób lub własności innych, a wynikających ze skaŝenia, hałasu, lub innych przyczyn powstałych w następstwie jego sposobu działania. Zgodnie z ustawą o odpadach Wykonawca przejmuje odpowiedzialność za wytworzone w czasie realizacji zadania odpady, ich segregację transport, składowanie i utylizację, oraz zobowiązuje się do przestrzegania wydanych w tym zakresie przepisów, a na Ŝądanie Zamawiającego zobowiązany jest przedstawić stosowne dowody dotyczące składowania i utylizacji. Zdemontowane bramy garaŝowe stanowią własność Inwestora i zostaną przekazane Inwestorowi za protokołem przekazania Warunki bezpieczeństwa pracy Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz niespełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające: potrzeby socjalne, maszyny, narzędzia oraz sprzęt i odpowiednią odzieŝ dla ochrony Ŝycia i zdrowia osób zatrudnionych oraz dla zapewnienia bezpieczeństwa publicznego. Wykonawca będzie przestrzegać przepisy ochrony przeciwpoŝarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpoŝarowy, wymagany przez odpowiednie przepisy. Uznaje się, Ŝe wszelkie koszty związane z wypełnieniem wymagań określonych powyŝej nie podlegają odrębnej zapłacie i są uwzględnione w cenie ofertowej. 4

5 Zaplecze dla potrzeb wykonawcy Inwestor nie zapewnia zaplecza szatniowego na potrzeby wykonawcy. Inwestor umoŝliwi wykonawcy włączenie do sieci wodnokanalizacyjnej oraz elektrycznej i nieodpłatne korzystanie z tych mediów w zakresie niezbędnym do prowadzenia robót Warunki dotyczące organizacji ruchu PoniewaŜ roboty wykonywane będą na terenie zamkniętym, dlatego w trakcie wykonywania robót nie przewiduje się zmiany organizacji ruchu na terenie przylegającym do budowy. Wszystkie prace będące przedmiotem niniejszej specyfikacji realizowane będą w czasie ciągłego działania Szkoły oraz prowadzonych robót dotyczących adaptacji pozostałej części budynku R na centrum symulacyjne i nie mogą uniemoŝliwiać albo utrudniać normalnego funkcjonowania Szkoły i firm zewnętrznych Zabezpieczenie chodników i jezdni Na terenie budowy naleŝy wykorzystać istniejącą sieć dróg stałych, utrzymywać je w naleŝytym porządku Nazwy i kody wg Wspólnego Słownika Zamówień obejmujące przedmiotowy zakres prac Roboty w zakresie burzenia Instalowanie bram 1.6. Definicje pojęć i określeń Prace towarzyszące prace niezbędne do wykonania robót podstawowych niezaliczane do robót tymczasowych. 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH NaleŜy stosować wyłącznie materiały dopuszczone do obrotu, zgodnie z ustawą z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r. Nr 92 poz. 881) 5

6 Zamawiający dopuszcza stosowanie materiałów o innych nazwach i innych producentów niŝ przedstawione w niniejszej specyfikacji, jednak o parametrach niegorszych. W takim przypadku wykonawca na etapie oferty, przedstawi zamawiającemu dokumentację porównawczą, z której jednoznacznie będzie wynikało, iŝ proponowane materiały posiadają parametry niegorsze niŝ ich odpowiedniki przedstawione w niniejszej specyfikacji. Przedstawi równieŝ wycenę całości prac związanych z zabudową proponowanych materiałów Materiały szkodliwe dla otoczenia W trakcie realizacji zadania nie dopuszcza się uŝycia materiałów, które są szkodliwe dla pracowników i otoczenia o wartościach większych od dopuszczalnych, określonych przepisami szczegółowymi Składowanie materiałów Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane poŝarem wywołanym jako rezultat realizacji robót Wymagania szczegółowe Brama stalowa dwuskrzydłowa z naświetlem Wymiary w świetle muru: wysokość 3300 mm x szerokość 3020 mm. OścieŜnica wykonana z kątowników gorącowalcowanych 60x60x5 mm, malowana farbą nawierzchniową. Konstrukcja skrzydeł wykonana z profili zamkniętych. Poszycie zewnętrzne bram z paneli stalowych, ocieplanych pianką poliuretanową o grubości min. 40 mm. Skrzydła dzielone symetrycznie. Bramy wyposaŝone w zamek kompletny na wkładkę patentową, klamkę, blokadę skrzydła biernego, stopki odbojowe. Naświetle o wysokości 480 mm, wykonane z płyty poliwęglanowej. Całość w kolorze brązowym Brama stalowa dwuskrzydłowa bez naświetla Wymiary w świetle muru: wysokość 2480 mm x szerokość 2540 mm. OścieŜnica wykonana z kątowników gorącowalcowanych 50x50x4 mm, malowana farbą nawierzchniową. Konstrukcja skrzydeł wykonana z profili zamkniętych. Poszycie zewnętrzne bram z paneli stalowych, ocieplanych pianką poliuretanową o grubości min. 40 mm. Skrzydła dzielone symetrycznie. Bramy wyposaŝone w zamek 6

7 kompletny na wkładkę patentową, klamkę, blokadę skrzydła biernego, stopki odbojowe. Całość w kolorze brązowym. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU Do realizacji zadania moŝe być uŝyty sprzęt, który pod względem typu i ilości Wykonawca dostosuje do rodzaju prowadzonych robót i uzyska akceptację Inspektora nadzoru. Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt uŝyty do wykonywania robót ma być utrzymywany w dobrym stanie i gotowości do pracy oraz będzie zgodny z normami ochrony środowiska i przepisami dotyczącymi jego uŝytkowania. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTOWYCH Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na infrastrukturę, jakość wykonanych robót i właściwości przewoŝonych materiałów. Dobór środków transportu pozostaje po stronie wykonawcy. Pojazdy muszą spełniać wymagania przepisów ruchu drogowego, parametry techniczne, dopuszczalne osiowe obciąŝenia, wymiary ładunków. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT WYKONAWCA robót jest odpowiedzialny za jakość ich wykonania oraz zgodność ze Specyfikacjami Technicznymi i poleceniami Inspektora Nadzoru DEMONTAś BRAM Istniejące bramy zdemontować. Na ich miejsce zamontować bramy opisane w niniejszej ST. DemontaŜ naleŝy prowadzić w sposób niedemolacyjny, poprzez odcięcie ościeŝnic z kątowników metalowych od zamurowanych kotw. Zdemontowane bramy garaŝowe stanowią własność Inwestora i zostaną przekazane Inwestorowi za protokołem przekazania. 7

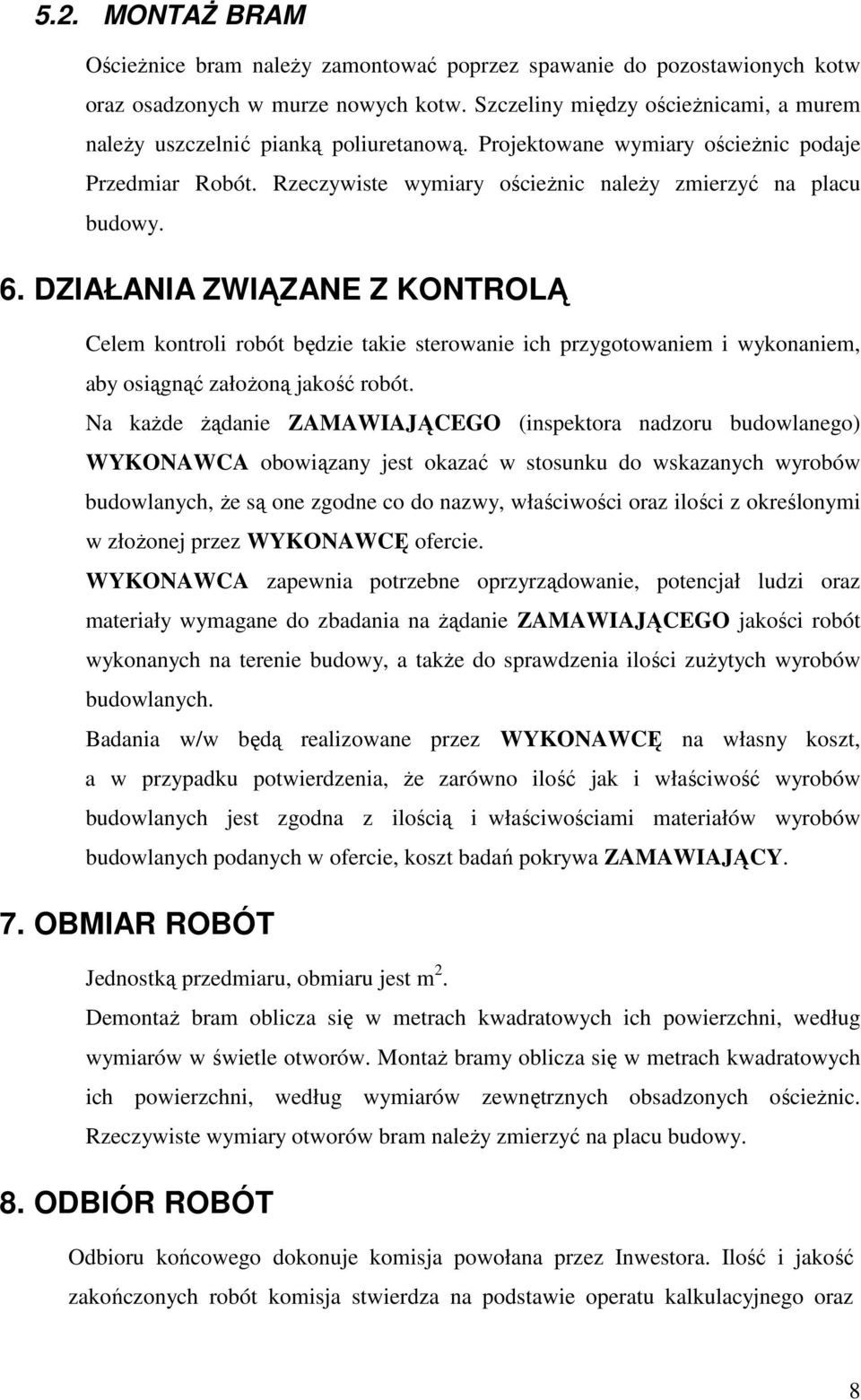

8 5.2. MONTAś BRAM OścieŜnice bram naleŝy zamontować poprzez spawanie do pozostawionych kotw oraz osadzonych w murze nowych kotw. Szczeliny między ościeŝnicami, a murem naleŝy uszczelnić pianką poliuretanową. Projektowane wymiary ościeŝnic podaje Przedmiar Robót. Rzeczywiste wymiary ościeŝnic naleŝy zmierzyć na placu budowy. 6. DZIAŁANIA ZWIĄZANE Z KONTROLĄ Celem kontroli robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć załoŝoną jakość robót. Na kaŝde Ŝądanie ZAMAWIAJĄCEGO (inspektora nadzoru budowlanego) WYKONAWCA obowiązany jest okazać w stosunku do wskazanych wyrobów budowlanych, Ŝe są one zgodne co do nazwy, właściwości oraz ilości z określonymi w złoŝonej przez WYKONAWCĘ ofercie. WYKONAWCA zapewnia potrzebne oprzyrządowanie, potencjał ludzi oraz materiały wymagane do zbadania na Ŝądanie ZAMAWIAJĄCEGO jakości robót wykonanych na terenie budowy, a takŝe do sprawdzenia ilości zuŝytych wyrobów budowlanych. Badania w/w będą realizowane przez WYKONAWCĘ na własny koszt, a w przypadku potwierdzenia, Ŝe zarówno ilość jak i właściwość wyrobów budowlanych jest zgodna z ilością i właściwościami materiałów wyrobów budowlanych podanych w ofercie, koszt badań pokrywa ZAMAWIAJĄCY. 7. OBMIAR ROBÓT Jednostką przedmiaru, obmiaru jest m 2. DemontaŜ bram oblicza się w metrach kwadratowych ich powierzchni, według wymiarów w świetle otworów. MontaŜ bramy oblicza się w metrach kwadratowych ich powierzchni, według wymiarów zewnętrznych obsadzonych ościeŝnic. Rzeczywiste wymiary otworów bram naleŝy zmierzyć na placu budowy. 8. ODBIÓR ROBÓT Odbioru końcowego dokonuje komisja powołana przez Inwestora. Ilość i jakość zakończonych robót komisja stwierdza na podstawie operatu kalkulacyjnego oraz 8

9 oceny stanu faktycznego i oceny wizualnej. Komisja stwierdza zgodność wykonanych robót z niniejszą specyfikacją techniczną oraz z protokołami dotyczącymi wprowadzanych zmian. W przypadku stwierdzenia przez Komisję nieznacznych odstępstw od dokumentacji projektowej w granicach tolerancji i nie mających większego wpływu na cechy eksploatacyjne - dokonuje się odbioru. W przypadku stwierdzenia większych odstępstw, mających wpływ na cechy eksploatacyjne dokonuje się potrąceń jak za wady trwałe. Jeśli Komisja stwierdzi, Ŝe jakość robót znacznie odbiega od wymaganej w dokumentacji projektowej to roboty te wyłącza z odbioru. Odbioru końcowego dokonuje się po całkowitym zakończeniu wszystkich robót składających się na przedmiot umowy na podstawie oświadczenia Kierownika Budowy. Odbiór końcowy jest przeprowadzany komisyjnie przy udziale upowaŝnionych przedstawicieli ZAMAWIAJĄCEGO oraz w obecności WYKONAWCY. Za dzień zakończenia robót przyjmuje się dzień pisemnego zgłoszenia gotowości odbioru końcowego oraz przekazania kompletnej dokumentacji rozliczeniowej i powykonawczej. Warunkiem zgłoszenia gotowości odbioru jest faktyczne zakończenie całego zakresu robót. Zamawiający dokona odbioru końcowego przedmiotu umowy niezwłocznie od pisemnego zgłoszenia gotowości odbioru i przekazania kompletnej dokumentacji rozliczeniowej i powykonawczej. 9. ROZLICZENIE ROBÓT TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH Koszt zabezpieczenia terenu oraz prac towarzyszących nie podlega odrębnej zapłacie i przyjmuje się, Ŝe jest włączony w cenę umowną. Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu. Cena jednostkowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, składające się na jej wykonanie, określone dla tej roboty w SST i w dokumentacji projektowej. 9

10 Ceny jednostkowe robót będą obejmować: robociznę bezpośrednią wraz z towarzyszącymi kosztami, wartość materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, wartość pracy maszyn i sprzętu wraz z towarzyszącymi kosztami, koszty odwozu i utylizacji odpadów, koszty pośrednie, zysk kalkulacyjny i ryzyko, podatki obliczone zgodnie z obowiązującymi przepisami. Do cen jednostkowych nie naleŝy wliczać podatku VAT. Płatność na rzecz Wykonawcy w czasie określonym w umowie. 10. DOKUMENTY ODNIESIENIA PN-B-24008:1997 Masa uszczelniająca PN-82/B Elementy i segmenty ścienne metalowe. Drzwi i wrota. Wymiary modularne PN-90/B Elementy i segmenty ścienne aluminiowe. Drzwi i segmenty z drzwiami szkolne, klasy O i OT. Ogólne wymagania i badania 10
