Projekt Hala magazynowa

Wielkość: px
Rozpocząć pokaz od strony:

Download "Projekt 225 - Hala magazynowa"

Transkrypt

1 Edytor: Jacek Masłowski Data: Konsorcjum Lafoge Aleja Karkonoska 45a Wrocław Projekt Hala magazynowa

2 Projekt Hala magazynowa / Spis treści Spis treści Projekt Hala magazynowa Lista opraw...3 Widoki...5 Teren 1 Budynek 1 Hala magazynowa 1. magazyn Zespolenie pomieszczenia pom. magazynierów Zespolenie pomieszczenia WC Zespolenie pomieszczenia magayn oleju Zespolenie pomieszczenia szatnia Zespolenie pomieszczenia łazienka Zespolenie pomieszczenia pom. gosp Zespolenie pomieszczenia komunikacja Zespolenie pomieszczenia komunikacja Zespolenie pomieszczenia sprężarkownia Zespolenie pomieszczenia spawalnia Zespolenie pomieszczenia Strona 2

3 Projekt Hala magazynowa / Lista opraw Projekt Hala magazynowa / Lista opraw 1.) 5 x EvooLED EkoHall M120W VERO18-60x130st 5000K Wylot światła 1 Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń Wyposażenie: 4xBRIDGELUX VERO18 Stopień efektywności: % Strumień świetlny: lm Moc: W 2.) 9 x EvooLED EkoHall M160W VERO18-60x130st 5000K Wylot światła 1 Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń Wyposażenie: 4xBRIDGELUX VERO18 Stopień efektywności: % Strumień świetlny: lm Moc: W 3.) 6 x EvooLED EkoHall MW VERO29-60x130st 5000K Wylot światła 1 Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń Wyposażenie: 4xBRIDGELUX VERO29 Stopień efektywności: % Strumień świetlny: lm Moc:.0 W 4.) 9 x NowaLED LM-1500-T Wylot światła 1 Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Wyposażenie: 1xOsram Duris E5 Stopień efektywności: 99.96% Strumień świetlny: 9044 lm Moc: W Strona 3

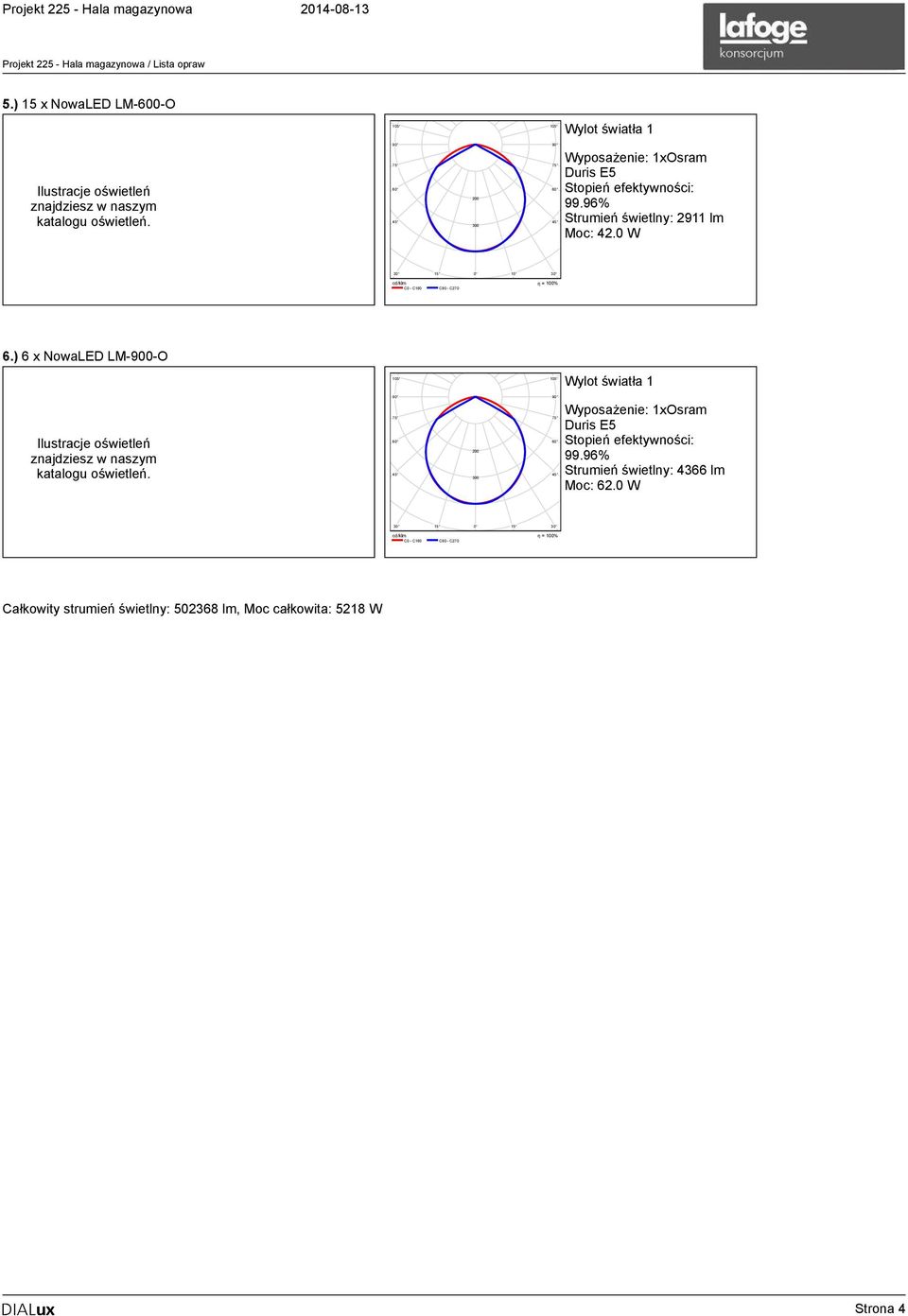

4 Projekt Hala magazynowa / Lista opraw 5.) 15 x NowaLED LM-600-O Wylot światła 1 Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Wyposażenie: 1xOsram Duris E5 Stopień efektywności: 99.96% Strumień świetlny: 2911 lm Moc: 42.0 W 6.) 6 x NowaLED LM-900-O Wylot światła 1 Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Wyposażenie: 1xOsram Duris E5 Stopień efektywności: 99.96% Strumień świetlny: 4366 lm Moc: 62.0 W Całkowity strumień świetlny: lm, Moc całkowita: 5218 W Strona 4

5 Projekt Hala magazynowa / Widoki Projekt Hala magazynowa / Widoki rozmieszczenie opraw Skala: 1 : 232 zaznaczone oprawy to EkoHall 160W 130x60 Strona 5

6 Projekt Hala magazynowa / Widoki rozmieszczenie opraw Skala: 1 : 232 zaznaczone oprawy to EkoHall 120W 130x60 rozmieszczenie opraw Skala: 1 : 232 Strona 6

7 Projekt Hala magazynowa / Widoki zaznaczone oprawy to EkoHall W 130x60 rozmieszczenie opraw Skala: 1 : 341 zaznaczone oprawy to Luna Max 900 Strona 7

8 Projekt Hala magazynowa / Widoki rozmieszczenie opraw Skala: 1 : 303 zaznaczone oprawy to Luna Max 600 rozmieszczenie opraw Skala: 1 : 226 Strona 8

9 Projekt Hala magazynowa / Widoki zaznaczone oprawy to Luna Max 1500 wymiary Skala: 1 : 350 wymiary [m] Skala: 1 : 144 Strona 9

10 Teren 1 / Budynek 1 / Hala magazynowa / 1. magazyn / Zespolenie pomieszczenia 1. magazyn / Zespolenie pomieszczenia Skala: 1 : 217 Pionowe natężenie oświetlenia (adaptacyjne) Nazwa Średnia [lx] Min. [lx] Maks. [lx] Min/środek Min/maks Punkty (z tego istotne) h=0,8m x 256 (90233) Wysokość pomieszczenia: m, Wysokość płaszczyzny pracy: m, Margines: m, Współczynniki odbicia: Sufit 50,0%, Ściany 50,0%, Podłoga 20,0%, Współczynnik konserwacji: 0, EvooLED EkoHall M120W VERO18-60x130st 5000K Stopień efektywności: % Strumień świetlny: lm, Moc: W EvooLED EkoHall M160W VERO18-60x130st 5000K Stopień efektywności: % Strumień świetlny: lm, Moc: W Strona 10

11 Teren 1 / Budynek 1 / Hala magazynowa / 1. magazyn / Zespolenie pomieszczenia 3 6 EvooLED EkoHall MW VERO29-60x130st 5000K Stopień efektywności: % Strumień świetlny: lm, Moc:.0 W Całkowity strumień świetlny: lm, Moc całkowita: 3280 W Charakterystyczna wartość połączenia: 6.66 W/m² = 2.93 W/m²/100 lx (Powierzchnia podstawowa m²) Strona 11

12 Teren 1 / Budynek 1 / Hala magazynowa / 2. pom. magazynierów / Zespolenie pomieszczenia 2. pom. magazynierów / Zespolenie pomieszczenia Skala: 1 : 40 Pionowe natężenie oświetlenia (adaptacyjne) Nazwa Średnia [lx] Min. [lx] Maks. [lx] Min/środek Min/maks Punkty (z tego istotne) h=0,8m x 32 (wszystkie) Wysokość pomieszczenia: m, Wysokość płaszczyzny pracy: m, Margines: m, Współczynniki odbicia: Sufit 70,0%, Ściany 50,0%, Podłoga 20,0%, Współczynnik konserwacji: 0, NowaLED LM-900-O Stopień efektywności: 99.96% Strumień świetlny: 4366 lm, Moc: 62.0 W Całkowity strumień świetlny: lm, Moc całkowita: 186 W Charakterystyczna wartość połączenia: W/m² = 2.51 W/m²/100 lx (Powierzchnia podstawowa m²) Strona 12

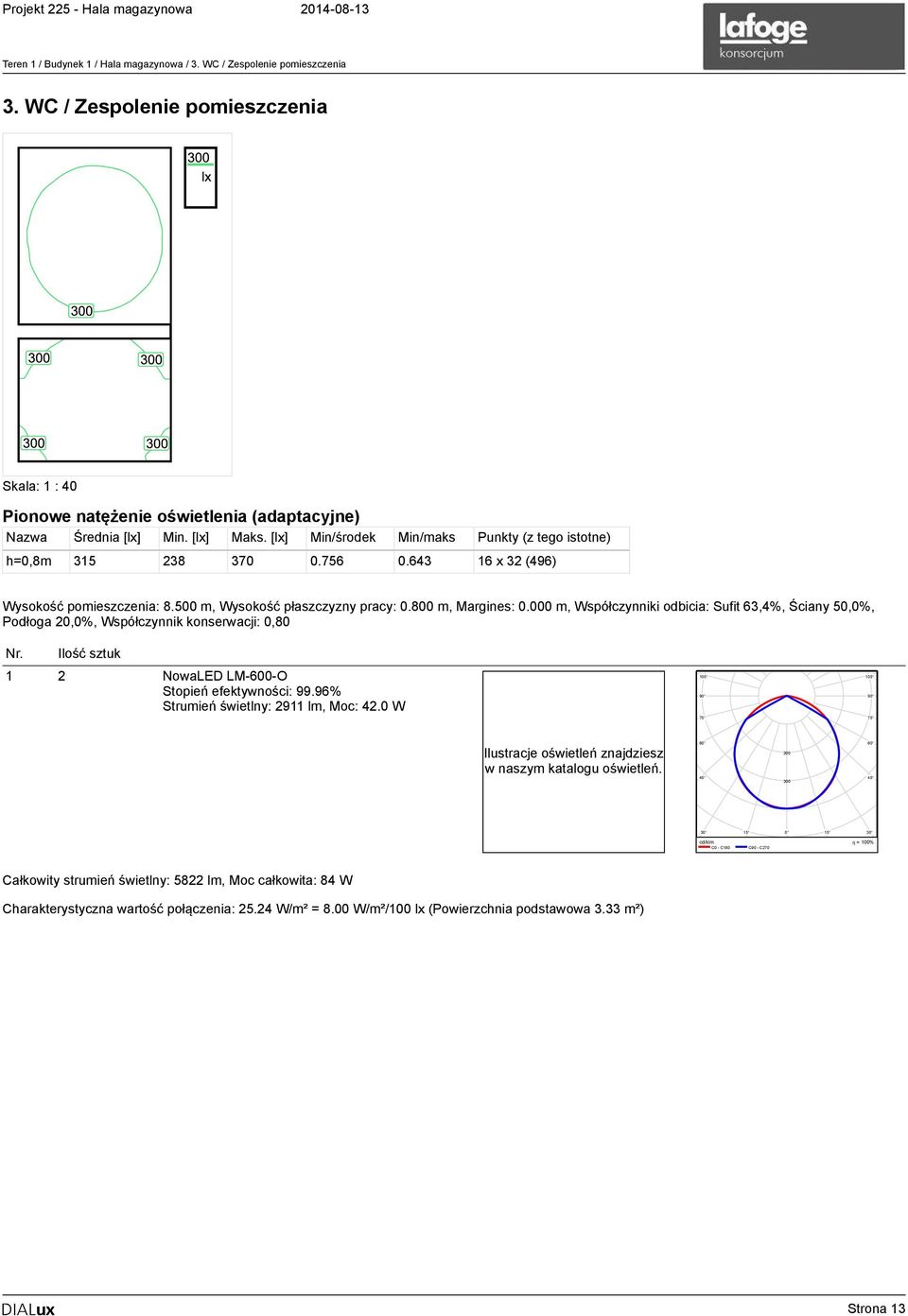

13 Teren 1 / Budynek 1 / Hala magazynowa / 3. WC / Zespolenie pomieszczenia 3. WC / Zespolenie pomieszczenia Skala: 1 : 40 Pionowe natężenie oświetlenia (adaptacyjne) Nazwa Średnia [lx] Min. [lx] Maks. [lx] Min/środek Min/maks Punkty (z tego istotne) h=0,8m x 32 (496) Wysokość pomieszczenia: m, Wysokość płaszczyzny pracy: m, Margines: m, Współczynniki odbicia: Sufit 63,4%, Ściany 50,0%, Podłoga 20,0%, Współczynnik konserwacji: 0, NowaLED LM-600-O Stopień efektywności: 99.96% Strumień świetlny: 2911 lm, Moc: 42.0 W Całkowity strumień świetlny: 5822 lm, Moc całkowita: 84 W Charakterystyczna wartość połączenia: W/m² = 8.00 W/m²/100 lx (Powierzchnia podstawowa 3.33 m²) Strona 13

14 Teren 1 / Budynek 1 / Hala magazynowa / 4. magayn oleju / Zespolenie pomieszczenia 4. magayn oleju / Zespolenie pomieszczenia Skala: 1 : 40 Pionowe natężenie oświetlenia (adaptacyjne) Nazwa Średnia [lx] Min. [lx] Maks. [lx] Min/środek Min/maks Punkty (z tego istotne) h=0,8m x 32 (wszystkie) Wysokość pomieszczenia: m, Wysokość płaszczyzny pracy: m, Margines: m, Współczynniki odbicia: Sufit 70,0%, Ściany 50,0%, Podłoga 20,0%, Współczynnik konserwacji: 0, NowaLED LM-600-O Stopień efektywności: 99.96% Strumień świetlny: 2911 lm, Moc: 42.0 W Całkowity strumień świetlny: 5822 lm, Moc całkowita: 84 W Charakterystyczna wartość połączenia: 4.77 W/m² = 2.42 W/m²/100 lx (Powierzchnia podstawowa m²) Strona 14

15 Teren 1 / Budynek 1 / Hala magazynowa / 5. szatnia / Zespolenie pomieszczenia 5. szatnia / Zespolenie pomieszczenia Skala: 1 : 40 Pionowe natężenie oświetlenia (adaptacyjne) Nazwa Średnia [lx] Min. [lx] Maks. [lx] Min/środek Min/maks Punkty (z tego istotne) Płaszczyzna pracy x 32 (1043) Wysokość pomieszczenia: m, Wysokość płaszczyzny pracy: m, Margines: m, Współczynniki odbicia: Sufit 70,0%, Ściany 50,0%, Podłoga 20,0%, Współczynnik konserwacji: 0, NowaLED LM-600-O Stopień efektywności: 99.96% Strumień świetlny: 2911 lm, Moc: 42.0 W Całkowity strumień świetlny: 8732 lm, Moc całkowita: 126 W Charakterystyczna wartość połączenia: 9.51 W/m² = 3.30 W/m²/100 lx (Powierzchnia podstawowa m²) Strona 15

16 Teren 1 / Budynek 1 / Hala magazynowa / 6. łazienka / Zespolenie pomieszczenia 6. łazienka / Zespolenie pomieszczenia Skala: 1 : 40 Pionowe natężenie oświetlenia (adaptacyjne) Nazwa Średnia [lx] Min. [lx] Maks. [lx] Min/środek Min/maks Punkty (z tego istotne) Płaszczyzna pracy x 32 (529) Wysokość pomieszczenia: m, Wysokość płaszczyzny pracy: m, Margines: m, Współczynniki odbicia: Sufit 70,0%, Ściany 50,0%, Podłoga 20,0%, Współczynnik konserwacji: 0, NowaLED LM-600-O Stopień efektywności: 99.96% Strumień świetlny: 2911 lm, Moc: 42.0 W Całkowity strumień świetlny: lm, Moc całkowita: 168 W Charakterystyczna wartość połączenia: W/m² = 5.19 W/m²/100 lx (Powierzchnia podstawowa 9.63 m²) Strona 16

17 Teren 1 / Budynek 1 / Hala magazynowa / 7. pom. gosp / Zespolenie pomieszczenia 7. pom. gosp / Zespolenie pomieszczenia Skala: 1 : 40 Pionowe natężenie oświetlenia (adaptacyjne) Nazwa Średnia [lx] Min. [lx] Maks. [lx] Min/środek Min/maks Punkty (z tego istotne) Płaszczyzna pracy x 16 (246) Wysokość pomieszczenia: m, Wysokość płaszczyzny pracy: m, Margines: m, Współczynniki odbicia: Sufit 70,0%, Ściany 50,0%, Podłoga 20,0%, Współczynnik konserwacji: 0, NowaLED LM-600-O Stopień efektywności: 99.96% Strumień świetlny: 2911 lm, Moc: 42.0 W Całkowity strumień świetlny: 2911 lm, Moc całkowita: 42 W Charakterystyczna wartość połączenia: W/m² = 4.45 W/m²/100 lx (Powierzchnia podstawowa 3.55 m²) Strona 17

18 Teren 1 / Budynek 1 / Hala magazynowa / 8. komunikacja / Zespolenie pomieszczenia 8. komunikacja / Zespolenie pomieszczenia Skala: 1 : 40 Pionowe natężenie oświetlenia (adaptacyjne) Nazwa Średnia [lx] Min. [lx] Maks. [lx] Min/środek Min/maks Punkty (z tego istotne) Płaszczyzna pracy x 32 (898) Wysokość pomieszczenia: m, Wysokość płaszczyzny pracy: m, Margines: m, Współczynniki odbicia: Sufit 70,0%, Ściany 50,0%, Podłoga 20,0%, Współczynnik konserwacji: 0, NowaLED LM-600-O Stopień efektywności: 99.96% Strumień świetlny: 2911 lm, Moc: 42.0 W Całkowity strumień świetlny: 2911 lm, Moc całkowita: 42 W Charakterystyczna wartość połączenia: 6.24 W/m² = 3.09 W/m²/100 lx (Powierzchnia podstawowa 6.73 m²) Strona 18

19 Teren 1 / Budynek 1 / Hala magazynowa / 9. komunikacja / Zespolenie pomieszczenia 9. komunikacja / Zespolenie pomieszczenia Skala: 1 : 83 Pionowe natężenie oświetlenia (adaptacyjne) Nazwa Średnia [lx] Min. [lx] Maks. [lx] Min/środek Min/maks Punkty (z tego istotne) Płaszczyzna pracy x 128 (5651) Wysokość pomieszczenia: m, Wysokość płaszczyzny pracy: m, Margines: m, Współczynniki odbicia: Sufit 70,0%, Ściany 50,0%, Podłoga 20,0%, Współczynnik konserwacji: 0,80 Strona 19

20 Teren 1 / Budynek 1 / Hala magazynowa / 9. komunikacja / Zespolenie pomieszczenia 1 3 NowaLED LM-900-O Stopień efektywności: 99.96% Strumień świetlny: 4366 lm, Moc: 62.0 W Całkowity strumień świetlny: lm, Moc całkowita: 186 W Charakterystyczna wartość połączenia: 2.55 W/m² = 1.66 W/m²/100 lx (Powierzchnia podstawowa m²) Strona 20

21 Teren 1 / Budynek 1 / Hala magazynowa / 10. sprężarkownia / Zespolenie pomieszczenia 10. sprężarkownia / Zespolenie pomieszczenia Skala: 1 : 40 Pionowe natężenie oświetlenia (adaptacyjne) Nazwa Średnia [lx] Min. [lx] Maks. [lx] Min/środek Min/maks Punkty (z tego istotne) Płaszczyzna pracy x 32 (wszystkie) Wysokość pomieszczenia: m, Wysokość płaszczyzny pracy: m, Margines: m, Współczynniki odbicia: Sufit 70,0%, Ściany 50,0%, Podłoga 20,0%, Współczynnik konserwacji: 0, NowaLED LM-600-O Stopień efektywności: 99.96% Strumień świetlny: 2911 lm, Moc: 42.0 W Całkowity strumień świetlny: 5822 lm, Moc całkowita: 84 W Charakterystyczna wartość połączenia: 5.25 W/m² = 2.44 W/m²/100 lx (Powierzchnia podstawowa m²) Strona 21

22 Teren 1 / Budynek 1 / Hala magazynowa / 11. spawalnia / Zespolenie pomieszczenia 11. spawalnia / Zespolenie pomieszczenia Skala: 1 : 82 Pionowe natężenie oświetlenia (adaptacyjne) Nazwa Średnia [lx] Min. [lx] Maks. [lx] Min/środek Min/maks Punkty (z tego istotne) Płaszczyzna pracy x 64 (3700) Wysokość pomieszczenia: m, Wysokość płaszczyzny pracy: m, Margines: m, Współczynniki odbicia: Sufit 70,0%, Ściany 50,0%, Podłoga 20,0%, Współczynnik konserwacji: 0,80 Strona 22

23 Teren 1 / Budynek 1 / Hala magazynowa / 11. spawalnia / Zespolenie pomieszczenia 1 9 NowaLED LM-1500-T Stopień efektywności: 99.96% Strumień świetlny: 9044 lm, Moc: W Całkowity strumień świetlny: lm, Moc całkowita: 936 W Charakterystyczna wartość połączenia: 4.99 W/m² = 1.48 W/m²/100 lx (Powierzchnia podstawowa m²) Strona 23
