1 LS RAILING SYSTEM KATALOG PRODUKTÓW lineal ROZWI ZANIA KONSTRUKCJI SZKLANYCH I info@linealsystem.eu I

2 regulacja odejœcia L S R A I L I N G S Y S T E M JESZCZE ATWIEJ, JESZCZE PRECYZYJNIEJ Przedstawiamy system balustrad liniowych, stworzony do potrzeb monta owych. Precyzyjny monta, du y zakres regulacji, bezpieczeñstwo u ytkowania. L S R A I L I N G S Y S T E M Nowoœæ w naszej serii systemowych rozwi¹zañ monta u szk³a. Przedstawiamy Pañstwu nasz system stworzony aby rozwi¹zywaæ problemy monta owe oraz adaptacyjne w budownictwie. System ten tworzyliœmy w oparciu o nasze problemy wykonawcze jakie mo na spotkaæ na ka dej budowie, dlatego stworzony jest on tak e dla ciebie, abyœ móg³ dopasowaæ siê do panuj¹cych warunków/sytuacji a, co najwa niejsze sprostaæ wszelkim wymaganiom u ytkowym. System traktujemy jako rozwojowy, a to dlatego e projektujemy i wdra amy dla ka dego obiektu jako nowe rozwi¹zanie modu³owe które umo liwia prawid³owy monta i obni enie kosztów zwi¹zanych z eksploatacj¹. Budowa systemu to element aluminiowy zespolony z szk³em nazywany jako segment, od tego momentu zaczynamy zabawê której zakoñczeniem jest produkt dostosowany do potrzeb i wymogów klienta, inwestora lub projektanta.

3 MODEL SET.0 LS RAILING - system SET.0 mo liwoœci jego zabudowy regulacja odejœcia przyk³ad 01) przyk³ad 01) przyk³ad 01) regulacja odejœcia przyk³ad 01) przyk³ad 01) przyk³ad 01) strona 1/2

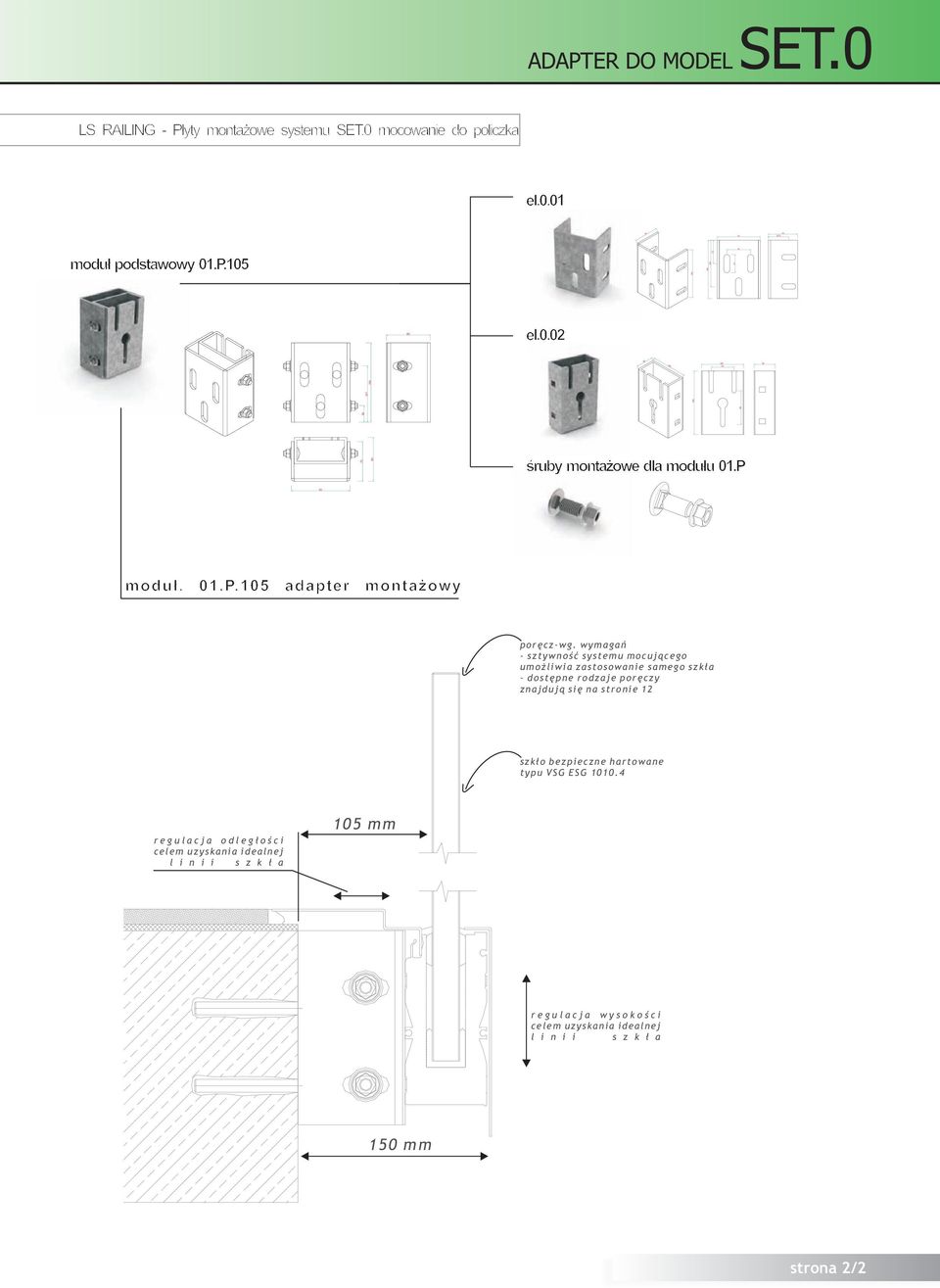

4 ADAPTER DO MODEL SET.0 LS RAILING - P³yty monta owe systemu SET.0 mocowanie do policzka el.0.01 modu³ podstawowy 01.P.105 el.0.02 œruby monta owe dla modu³u 01.P modu³. 01.P.105 adapter monta owy porêcz-wg. wymagañ - sztywnoœæ systemu mocuj¹cego umo liwia zastosowanie samego szk³a - dostêpne rodzaje porêczy znajduj¹ siê na stronie 12 szk³o bezpieczne hartowane typu VSG ESG r e g u l a c j a o d l e g ³ o œ c i celem uzyskania idealnej l i n i i s z k ³ a 105 mm r e g u l a c j a w y s o k o œ c i celem uzyskania idealnej l i n i i s z k ³ a 150 mm strona 2/2

5 Porêcze do szk³a balustrada liniowa i mocowana punktowo porêcze stalowe P.01 rura nak³adana na szk³o O42,4 Wymiar: Ø42,4 mm - dla pakietu VSG dla VSG 88.7 ten sam wymiar Wykoñczenie: - stal nierdzewna szczotkowana Akcesoria dodatkowe znajduj¹ siê w cenniku. ceownik naklejany na szk³o P.01 Wymiar: 27x26 mm - dla pakietu VSG dla VSG 88.4 inny wymiar Wykoñczenie: - stal nierdzewna szczotkowana Akcesoria dodatkowe znajduj¹ siê w cenniku. porêcz krêcona do szk³a P.03 Wymiar: Ø42,4 mm - dla pakietu VSG dla pakietu VSG 88.4 Wykoñczenie: - stal nierdzewna szczotkowana zacisk na szkle - punktowy P.04 Wymiar: Ø42,4 mm - dla pakietu VSG dla pakietu VSG 88.4 Wykoñczenie: - stal nierdzewna szczotkowana strona 15/15

6 SYSTEMY BALUSTRAD CAŁOSZKLANYCH

7 NAJWYŻSZA JAKOŚĆ POTWIERDZONA CERTYFIKATEM BEZPIECZEŃSTWA 2

8 PROFILE BAZOWE MONTOWANE OD GÓRY Profil bazowy 1.0 dla obciążeń 0,5 kn Profil bazowy 1.0 dla obciążeń 1,0 kn Set 1 Set 2 PROFILE BAZOWE MONTOWANE OD BOKU Profil bazowy 1.0 dla obciążeń 0,5 kn Profil bazowy 1.0 dla obciążeń 1,0 kn Set 3 Set 4 3

9 Profil bazowy 1.0 dla obciążeń 0,5 kn z pokrywą Profil bazowy 1.0 dla obciążeń 1,0 kn z pokrywą Pokrywa prosta Set 5 Set 6 Pokrywa skośna Set 5 Set 6 Pokrywa dla oświetlenia LED Set 5 Set 6 4

10 Sposób montażu na przykładzie profilu bazowego 1.0 montowanego od góry, dla obciążeń 0,5 kn Przy montażu profilu bazowego należy: - zamocować profil bazowy razem z elementami mocującymi zgodnie z wymaganiami systemu Przy montażu akcesoriów należy: - zamontować U-uszczelki 4szt./mb w odstępach 250 mm - zamontować szkło - zamontować kliny 8szt./mb w odstępach 250 mm - w razie potrzeby umieścić dystanse C pomiędzy formatkami szklanymi 5

11 - zamontować kliny 8szt./mb w odstępach 250 mm Przy montażu bocznym profilu bazowego z pokrywą należy: - zamontować pokrywę przy użyciu wkręta M4x10 - umieścić uszczelkę zamykającą (2mb/1 mb profilu) Przy montażu zaślepek należy: - dopasować otwory zaślepek do profilu bazowego, gwint M4 - zamocować zaślepki, śruba M4 6

12 Set 1 Profil bazowy 1.0 do montażu od góry, dla obciążeń 0,5 kn, w zestawie komplet uszczelek dopasowanych do grubości szkła Standardowa grubość szkła Nr zestawu Grubość szkła CL surowy 10,00-10,76 mm CL szlif, anodowany do efektu stali nierdzewnej 10,00-10,76 mm CL surowy 12,00-12,76 mm CL szlif, anodowany do efektu stali nierdzewnej 12,00-12,76 mm CL surowy 15,00 mm CL szlif, anodowany do efektu stali nierdzewnej 15,00 mm Szkło bezpieczne AbP D Statik D Nr zestawu Grubość szkła CL surowy 16,76-17,52 mm CL szlif, anodowany do efektu stali nierdzewnej 16,76-17,52 mm CL surowy 20,76-21,52 mm CL szlif, anodowany do efektu stali nierdzewnej 20,76-21,52 mm Ballwurfsicherheit (12 UK Szkło) OKF = możliwa górna krawędź konstrukcji podłogi UK = krawędź dolna Odległość kołka 7

13 Akcesoria Narożnik profilu bazowego, montaż od góry, dla obciążeń 0,5 kn, CN CN surowy szlif, anodowany do efektu stali nierdzewnej Zaślepka, montaż od góry, CN CN surowy szlif, anodowany do efektu stali nierdzewnej *odchylenie w kolorze anodowania zgodne z normą DIN

14 Set 2 Profil bazowy 1.0 do montażu od góry, dla obciążeń 1,0 kn, w zestawie komplet uszczelek dopasowanych do grubości szkła Szkło bezpieczne AbP D Statik D Nr zestawu Grubość szkła CL surowy 16,76-17,52 mm CL szlif, anodowany do efektu stali nierdzewnej 16,76-17,52 mm CL surowy 20,76-21,52 mm CL szlif, anodowany do efektu stali nierdzewnej 20,76-21,52 mm Ballwurfsicherheit (14 UK Szkło) OKF = możliwa górna krawędź konstrukcji podłogi UK = krawędź dolna Odległość kołka 9

15 Akcesoria Narożnik, montaż od góry, dla obciążeń 1,0 kn, CN CN surowy szlif, anodowany do efektu stali nierdzewnej Zaślepka, montaż od góry, CN CN surowy szlif, anodowany do efektu stali nierdzewnej *odchylenie w kolorze anodowania zgodne z normą DIN

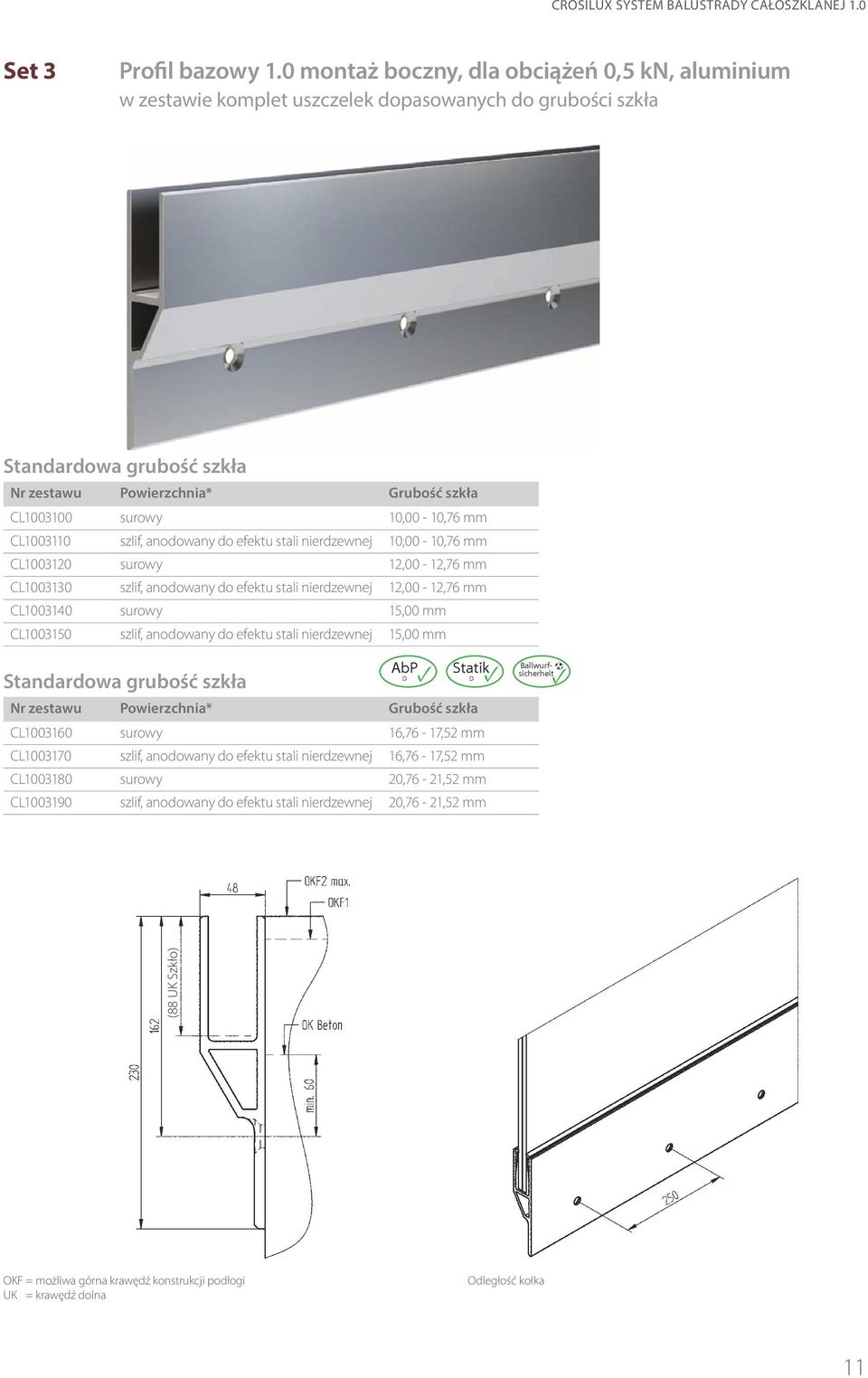

16 Set 3 Profil bazowy 1.0 montaż boczny, dla obciążeń 0,5 kn, w zestawie komplet uszczelek dopasowanych do grubości szkła Standardowa grubość szkła Nr zestawu Grubość szkła CL surowy 10,00-10,76 mm CL szlif, anodowany do efektu stali nierdzewnej 10,00-10,76 mm CL surowy 12,00-12,76 mm CL szlif, anodowany do efektu stali nierdzewnej 12,00-12,76 mm CL surowy 15,00 mm CL szlif, anodowany do efektu stali nierdzewnej 15,00 mm Standardowa grubość szkła AbP D Statik D Nr zestawu Grubość szkła CL surowy 16,76-17,52 mm CL szlif, anodowany do efektu stali nierdzewnej 16,76-17,52 mm CL surowy 20,76-21,52 mm CL szlif, anodowany do efektu stali nierdzewnej 20,76-21,52 mm Ballwurfsicherheit (88 UK Szkło) OKF = możliwa górna krawędź konstrukcji podłogi UK = krawędź dolna Odległość kołka 11

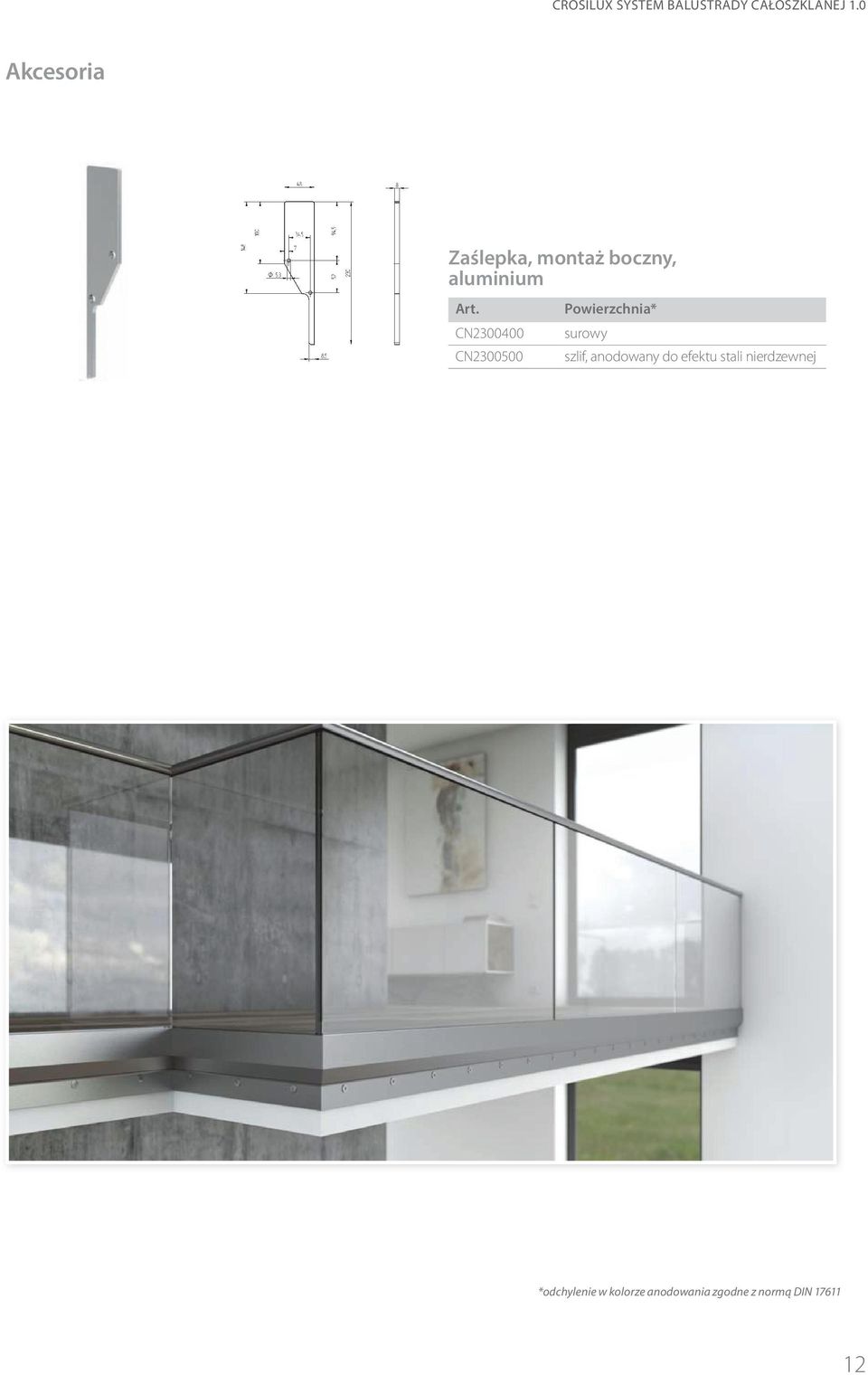

17 Akcesoria Zaślepka, montaż boczny, CN CN surowy szlif, anodowany do efektu stali nierdzewnej *odchylenie w kolorze anodowania zgodne z normą DIN

18 Set 4 Profil bazowy 1.0 montaż boczny, dla obciążeń 1,0 kn, w zestawie komplet uszczelek dopasowanych do grubości szkła Szkło bezpieczne AbP D Statik D Nr zestawu Grubość szkła CL surowy 16,76-17,52 mm CL szlif, anodowany do efektu stali nierdzewnej 16,76-17,52 mm CL surowy 20,76-21,52 mm CL szlif, anodowany do efektu stali nierdzewnej 20,76-21,52 mm Ballwurfsicherheit (86 UK Szkło) OKF = możliwa górna krawędź konstrukcji podłogi UK = krawędź dolna Odległość kołka 13

19 Akcesoria Zaślepka, montaż boczny, CN CN surowy szlif, anodowany do efektu stali nierdzewnej *odchylenie w kolorze anodowania zgodne z normą DIN

20 Set 5 Profil bazowy 1.0 montaż boczny z pokrywą, dla obciążeń 0,5 kn, w zestawie komplet uszczelek dopasowanych do grubości szkła Standardowe szkło Nr zestawu Grubość szkła CL surowy 10,00-10,76 mm CL szlif, anodowany do koloru stali nierdzewnej 10,00-10,76 mm CL surowy 12,00-12,76 mm CL szlif, anodowany do koloru stali nierdzewnej 12,00-12,76 mm CL surowy 15,00 mm CL szlif, anodowany do koloru stali nierdzewnej 15,00 mm Szkło bezpieczne AbP D Statik D Nr zestawu Grubość szkła CL surowy 16,76-17,52 mm CL szlif, anodowany do koloru stali nierdzewnej 16,76-17,52 mm CL surowy 20,76-21,52 mm CL szlif, anodowany do koloru stali nierdzewnej 20,76-21,52 mm Ballwurfsicherheit (88 UK Szkło) OKF = możliwa górna krawędź konstrukcji podłogi UK = krawędź dolna Odległość kołka 15

21 Akcesoria Pokrywa skośna, 240 mm, CN CN surowy szlif, anodowany do efektu stali nierdzewnej w zestawie z wkrętami do mocowania pokrywy Zaślepka skośna, montaż boczny, CN CN surowy szlif, anodowany do efektu stali nierdzewnej Pokrywa prosta, montaż boczny, CN CN surowy szlif, anodowany do efektu stali nierdzewnej w zestawie z wkrętami do mocowania pokrywy Zaślepka prosta, montaż boczny, CN CN surowy szlif, anodowany do efektu stali nierdzewnej *odchylenie w kolorze anodowania zgodne z normą DIN

22 Set 6 Profil bazowy 1.0 montaż boczny z pokrywą, dla obciążeń 1,0 kn, w zestawie komplet uszczelek dopasowanych do grubości szkła Szkło bezpieczne AbP D Statik D Nr zestawu Grubość szkła CL surowy 16,76-17,52 mm CL szlif, anodowany na efekt stali nierdzewnej 16,76-17,52 mm CL surowy 20,76-21,52 mm CL szlif, anodowany na efekt stali nierdzewnej 20,76-51,52 mm Ballwurfsicherheit (86 UK Szkło) OKF = możliwa górna krawędź konstrukcji podłogi UK = krawędź dolna Odległość kołka 17

23 Akcesoria Pokrywa skośna, CN CN surowy szlif, anodowany do efektu stali nierdzewnej w zestawie z wkrętami do mocowania pokrywy Zaślepka skośna, montaż boczny, CN CN surowy szlif, anodowany do efektu stali nierdzewnej Pokrywa prosta, CN CN surowy szlif, anodowany do efektu stali nierdzewnej w zestawie z wkrętami do mocowania pokrywy Zaślepka prosta, montaż boczny, CN CN surowy szlif, anodowany do efektu stali nierdzewnej *odchylenie w kolorze anodowania zgodne z normą DIN

24 Akcesoria - oświetlenie LED dla setów 5 i 6 Pokrywa dla oświetlenia LED, CL CL surowy szlif, anodowany na efekt stali nierdzewnej w zestawie z wkrętami do mocowania pokrywy Zaślepka, montaż boczny, LED, CL CL surowy szlif, anodowany na efekt stali nierdzewnej Obudowa z tworzywa sztucznego do LED CL CL CL przeźroczysty półmat mat *odchylenie w kolorze anodowania zgodne z normą DIN

25 Akcesoria Taśma LED, klasa ochrony IP65, wymiary 10 x 3,5 mm Kolor Moc CL RGB/ Multicolour 12 Volt prąd stały / 3,0 A dostępna tylko w pełnych szpulach 1 szpula = 5000 mm Taśma LED, klasa ochrony IP65, wymiary 10 x 3,5 mm Kolor Moc CL zimny biały 12 Volt Gleichstrom/ 2,2 A CL ciepły biały 12 Volt Gleichstrom/ 2,2 A CL czerwony 12 Volt Gleichstrom/ 2,2 A CL niebieski 12 Volt Gleichstrom/ 2,2 A CL zielony 12 Volt Gleichstrom/ 2,2 A CL amber 12 Volt Gleichstrom/ 2,2 A dostępna tylko w pełnych szpulach 1 szpula = 5000 mm Zasilacz, klasa ochrony IP66, CL Wymiary L = 178 mm, B = 69 mm, H = 44 mm 20

26 Ustawienie wysokości szkła H 1 = wysokość szkła H 2 = odległość między górną krawędzią pochwytu a gotową posadzką F = grubość posadzki Wariant A Nr setu Wymiar A Systemowe balustrady szklane 1.0 Set 1 12 mm Systemowe balustrady szklane 1.0 Set 2 14 mm Wariant C Nr setu Wymiar C Pochwyty Set 1 (Ø 42,4) 19 mm Pochwyty Set 3 (Ø 48,3) 19 mm Pochwyty Set 5 (40x40) 22 mm Pochwyty Set 7 (profil U) 9 mm Pochwyty Set 9 (60x40) 22 mm Pochwyty Set 10 (owalny) 16 mm Pochwyty Set 11 (drewno) 27 mm H1 = H2 + F - A - C H 1 = wysokość szkła B = odległość między górną krawędzią profila a gotową posadzką H 2 = odległość między górną krawędzią pochwytu a gotową posadzką Wariant A Nr setu Wymiar A Systemowe balustrady szklane 1.0 Set 1 / 5 88 mm Systemowe balustrady szklane 1.0 Set 2 / 6 86 mm Wariant C Nr setu Wymiar C Pochwyty Set 1 (Ø 42,4) 19 mm Pochwyty Set 3 (Ø 48,3) 19 mm Pochwyty Set 5 (40x40) 22 mm Pochwyty Set 7 (profil U) 9 mm Pochwyty Set 9 (60x40) 22 mm Pochwyty Set 10 (owalny) 16 mm Pochwyty Set 11 (drewno) 27 mm H1 = H2 + A - B - C 21

27 Przecinanie i cięcie pod skosem Długość produkcyjna wszystkich profili to 6000 mm. Profile mogą być docinane na życzenie klienta. Wariant A Wariant B Wariant C Wariant D 22

28 CROSILUX OPIS SYSTEMU Opis systemu CROSILUX to system balustrad wykonanych w całości ze szkła, naprężanych przy punkcie podparcia. Stosowany jest w celu wykonania przeszkleń chroniących przed upadkiem. Posiada świadectwo statyki typu oraz niemieckie ogólne świadectwo badań nadzoru budowlanego (niem. Allgemeines bauaufsichtliches Prüfzeugnis, AbP), które odpowiada wymaganiom wobec przeszkleń kategorii A i B zgodnie z niemieckimi przepisami technicznymi dla przeszkleń chroniących przed upadkiem (niem. Technische Regeln für absturzsichernde Verglasungen, TRAV). Tafle barierki wykonywane są bez otworów, pozwalając w ten sposób na montaż tuż przy podłożu. Ten pozbawiony podpór system zapewnia najwyższą przejrzystość. System CROSILUX jest wygodny w montażu i modułowy. Może być dostarczony w wersji prostej lub wygiętej - wklęsłej lub wypukłej. Składa się z jednej warstwy szkła, lub kilku ułożonych obok siebie, które są utrzymywane w naprężeniu w profilu podłogowym za pomocą profili z tworzywa sztucznego. Profil podłogowy może być mocowany do korpusu budowli na kilka sposobów. System przewiduje zarówno możliwość montażu czołowego, jak i mocowanie do płyty podłogowej o różnych wysokościach. Elementy mocowane są albo bezpośrednio do betonu, za pomocą elementów mocujących przewidzianych w świadectwie statyki typu, lub też za pomocą stalowej lub aluminiowej struktury wsporczej. Górna krawędź obejmuje łączenie tafli szklanych za pomocą poręczy ze stali nierdzewnej ze zintegrowanym profilem uszczelniającym. Poręcz umożliwia, w przypadku uszkodzenia elementu bariery, przeniesienie obciążeń pionowych na sąsiadujące elementy zgodnie z niemieckimi przepisami technicznymi dla przeszkleń chroniących przed upadkiem. Wykonanie z osłoną krawędzi, z końcowym łączeniem poręczy lub bez niego, możliwe jest na zapytanie. W celu poświadczenia nośności pod obciążeniem statycznym (obciążenie powodowane przez wiatr, obciążenie pionowe) oraz dynamicznym (uderzenie), przedkłada się świadectwo statyki typu oraz świadectwo badań. Poświadczenie statyki obejmuje wszystkie elementy konstrukcyjne takie, jak szkło, profile podbudowy oraz dyble (tj. wprowadzanie obciążenia do korpusu struktury). Firma Croso International GmbH, prezentując niniejszą balustradę, oferuje indywidualne rozwiązanie systemowe, które może być w pełni dostosowane do wymagań klienta, odznaczające się bezproblemowym i ekonomicznie korzystnym montażem. System CROSILUX firmy Croso International GmbH posiada wszystkie poświadczenia statyczne oraz dynamiczne, a także certyfikat odporności na uderzenia. W ofercie znajdują się jedynie standaryzowane wersje konstrukcyjne. Jeśli dowolna wersja konstrukcyjna odbiegałaby od istniejącego niemieckiego ogólnego świadectwa badań nadzoru budowlanego, wtedy należy złożyć wniosek o zgodę dla przypadku szczególnego lub złożyć wniosek o świadectwo badań nadzoru budowlanego dostosowane do danego projektu budowlanego. Jeśli konstrukcja odbiegałaby od zakresu zastosowana lub świadectwa statyki typu, wtedy należy ewentualnie sporządzić indywidualne świadectwo statyki typu. Dane o systemie pochodzą od: System CROSILUX firmy Croso International GmbH Sophienhammer Rönkhauser Strasse Arnsberg-Müschede Niemcy Tel Faks

29 CROSILUX OPIS SYSTEMU Przeszklenie System CROSILUX został zaprojektowany specjalnie z myślą o szkleniu balustrad chroniących przed upadkiem. Zależnie od przypadku zastosowania, stosuje się szyby bezpieczne wielowarstwowe z półhartowanego szkła zgodnie z niemieckim ogólnym dopuszczeniem budowlanym (niem. Allgemeine bauaufsichtliche Zulassung), lub też szyby bezpieczne wielowarstwowe z hartowanego szkła bezpiecznego zgodnie z listą przepisów budowlanych. Szyby bezpieczne wielowarstwowe powinny być wykonane z użyciem folii poliwinylobutyralowej o grubości co najmniej 0,76 mm. Wiercenie otworów w szkle nie jest konieczne. Wysokość szklenia można dobrać pomiędzy 800 mm a 1200 mm. Minimalna szerokość tafli bariery wynosi 300 mm. Zależnie od doboru systemu należy wziąć pod uwagę warunki konstrukcyjne. Tafle szkła są standardowo prostokątne. Możliwe jest również wykonanie w kształcie równoległoboku dla schodów. Istnieje możliwość wykonania następujących wersji szklenia: szyby bezpieczne wielowarstwowe z półhartowanego szkła szyby bezpieczne wielowarstwowe z hartowanego szkła bezpiecznego 2 x 8 mm, 2 x 10 mm oraz 2 x 12 mm 2 x 8 mm, 2 x 10 mm oraz 2 x 12 mm Dla systemu balustrad CROSILUX CURVE LINE istnieje możliwość wykonania elementów wygiętych o promieniu od 1600 mm do mm. Elementy systemu CROSILUX CURVE LINE montowane są przy użyciu szkła bezpiecznego wielowarstwowego Fini Curve firmy Finiglas GmbH, zgodnie z niemieckim ogólnym dopuszczeniem budowlanym. Istnieje możliwość wykonania promieni od 1600 mm do mm. Z uwagi na to, że płyty szklane nie są ani zalewane, ani klejone u podstawy, wymiana uszkodzonych płyt jest łatwa i szybka, zarówno w przypadku tafli szklanych jak i giętych typu CURVE LINE. Podbudowa / połączenie z korpusem budowli System CROSILUX zapewnia najróżniejsze możliwości połączenia z konstrukcją budowli, dzięki którym można uzyskać czołowe lub nałożone od góry mocowanie do budowli. W zakresie oferty systemu CROSILUX ujęte są także blaszki pokrywające oraz diodowe wyposażenie oświetleniowe. Profile podłogowe systemu CROSILUX 1.0 dostępne są w dwóch wariantach - dla przestrzeni prywatnych (0,5 kn/m) oraz dla przestrzeni publicznych (1,0 kn/m) - zarówno w wersji montowanej od góry i od boku. Łączenie z korpusem budowli wykonuje się poprzez bezpośrednie zamocowanie za pomocą dybli lub śrub z podłożem. Jako podłoże należy przewidzieć nośne elementy podłogowe z betonu lub stali. Profile aluminiowe serii CROSILUX 1.0 oferowane są w dwóch wersjach wykończenia powierzchni zewnętrznej, surowe/gładkie lub anodowane w celu uzyskania efektu stali szlachetnej. Całość oferty systemu zawiera także odpowiednie profile pokrywające dla montażu od boku. System CROSILUX 2.0 został opracowany specjalnie w celu zapewnienia przenoszenia podwyższonych obciążeń pionowych - dla wielkich lub znacznych skupisk ludzkich - i także oferuje on możliwość montażu od góry i od boku. Dzięki różnorodnym profilom podbudowy, dodatkowo można wykonać połączenia innymi metodami do konstrukcji budynku. Dzięki temu, system CROSILUX 2.0, obok podwyższonej zdolności przenoszenia obciążenia, zapewnia także bardziej elastyczne możliwości mocowania. Profile podłogowe systemu CROSILUX 2.0 dostępne są w dwóch wersjach wykończenia powierzchni zewnętrznej, surowe/gładkie lub anodowane o powierzchni trawionej i wykonaniu gładkim. Dla tego systemu dostępne są także różne profile pokrywające dla montażu od góry i od boku. System CROSILUX może być stosowany elastycznie do wykonania balustrad przy schodach, balkonach, podestach, przedłużeniach dachów oraz dachach. Połączenie z konstrukcją budynku wykonuje się na podstawie wprowadzonych przepisów technicznych. 24

30 CROSILUX OPIS SYSTEMU Poręcz odprowadzająca obciążenia / ochrona krawędzi System w pełni przeszklonych balustrad CROSILUX można stosować z poręczą odprowadzającą obciążenie lub bez niej, dzięki czemu uzyskuje się dużą dowolność opcji konstrukcyjnych. Poręcz odprowadzająca obciążenia może być wykonana przy pomocy profili ze stali nierdzewnej o przekroju okrągłym, owalnym lub kwadratowym. Powierzchnie profili poręczy mogą być wykonane jako szlifowane lub polerowane na wysoki połysk. Alternatywnie dostępne są poręcze z profilami nakładanymi z buku, dębu lub jesionu, w których zintegrowany jest profil osłaniający krawędź ze stali nierdzewnej. Dalszym wariantem oferowanym przez system w pełni przeszklonych balustrad CROSILUX jest możliwość wyposażenia tafli szklanych bez profilu odprowadzającego obciążenia samym profilem osłaniającym krawędź. Profil osłaniający krawędź, zgodnie z niemieckim ogólnym świadectwem badań nadzoru budowlanego, powinien być umieszczony na górnej krawędzi tafli szkła. O ile to konieczne, można pokryć także pionowe krawędzie tafli profilami osłaniającymi krawędzie, jeśli nie są one chronione poprzez metodę wykonania. Profil osłaniający krawędź oferowany jest w wykonaniu ze stali szlachetnej ze szlifowaną powierzchnią. Poręcz lub profil osłaniający krawędź może być, zgodnie z niemieckim ogólnym świadectwem badań nadzoru budowlanego, połączony ściśle z konstrukcją budynku, może też zostać wykonany bez połączenia z konstrukcją. Warianty dostosowane do potrzeb klienta dostępne są po uzgodnieniu z firmą Croso International GmbH. Profile pokrywające Dla wariantów profili podłogowych systemu CROSILUX 1.0 wykonywanych poziomo, dostępne są profile pokrywające w trzech różnych wersjach. Jeden z wariantów obejmuje możliwość zamontowania oświetlenia diodowego pod przejrzystą, półmatową lub matową osłoną z tworzywa sztucznego. Aluminiowe profile pokrywające oferowane są z powierzchnią wykończoną surowo/gładką lub z powierzchnią anodowaną z efektem stali nierdzewnej. System profili podłogowych CROSILUX 2.0 obejmuje profile pokrywające z dla wszystkich montowanych od góry i od boku kombinacji profili podłogowych i profili podbudowy. Są one dostępne w trzech różnych wersjach: surowe/gładkie, anodowane o powierzchni trawionej i wykonaniu gładkim, oraz anodowane z efektem stali nierdzewnej. Osłony końcowe Dla wszystkich wariantów systemów CROSILUX 1.0 oraz 2.0 dostępne są osłony końcowe. Dostępne są one w systemie CROSILUX 1.0 w wykończeniu surowym/gładkim oraz anodowane z efektem stali nierdzewnej, a dla systemu CROSILUX 2.0 jako surowe/gładkie, anodowane o powierzchni trawionej i wykonaniu gładkim, oraz anodowane z efektem stali nierdzewnej. Systemy oświetlenia diodowego Systemy oświetlenia diodowego zintegrowane z poręczami stosowane są w wykończeniach wnętrz, do uzyskania określonych efektów przestrzeni, a w szczególności w branży reklamowej. Oświetlenie diodowe dobrać można tak, by uzyskać różne warianty kolorystyczne. Dzięki zastosowaniu specjalnych rodzajów szkła o różnych współczynnikach załamania światła, oraz dzięki możliwości doboru różnych odcieni barw, uzyskać można prawie dowolny efekt. Dodatkowo, system profili podłogowych CROSILUX 1.0 obejmuje możliwość integracji oświetlenia diodowego wewnątrz profilu pokrywającego z przejrzystą, półmatową lub matową pokrywą z tworzywa sztucznego. 25

31 CROSILUX OPIS SYSTEMU Seria CURVE LINE Firma Croso International GmbH oferuje serię CURVE LINE, kolejną interesującą możliwość zastosowania barierek przeszklonych. Gięte barierki można stosować ze świadectwem badań nadzoru budowlanego oraz badanie statyku typu bez potrzeby uzyskiwania dalszych zezwoleń. Istnieje możliwość wykonania elementów o promieniach od R = 1600 mm do R = mm. System CROSILUX CURVE LINE wykonuje się przy użyciu profili podłogowych systemu CROSILUX; pokrywa on zastosowania dla obciążeń do 1,0 kn. Elementy mocujące System CROSILUX 2.0 zapewnia możliwość wyrównania za pomocą profili podłoża wysokich elementów mocowanych na podłożu lub elementów mocowania przy suficie. Mocowanie profili podłogowych do profili podłoża odbywa się zgodnie z danymi z badania statyki typu. System przeszklonych barierek CROSILUX mocuje się do dostatecznie nośnej podbudowy ze stali lub betonu. Wszystkie elementy mocujące oraz zasady ich stosowania znajdują się w odpowiednim badaniu statyki typu. Dzięki odpowiedniemu poświadczeniu, przy przestrzeganiu postanowień badania statyki typu oraz świadectw badań nadzoru budowlanego, można stosować alternatywne, dopuszczone systemy. Świadectwa badań nadzoru budowlanego, świadectwa statyki Dla wszystkich wariantów systemów profili podłogowych oferujemy na naszej stronie Internetowej następujące świadectwa: - niemieckie ogólne świadectwo badań nadzoru budowlanego - badanie statyki typu - poświadczenie odporności na uderzenie. Zabudowa szklana / wymiarowanie szkła W celu wyliczenia poprawnych, dopuszczalnych wymiarów zabudowy szklanej, koniecznie należy przestrzegać postanowień badania statyki typu oraz postanowień ogólnego świadectwa badań nadzoru budowlanego. Otwory odprowadzania wody Na każdy metr profilu podłogowego, zgodnie z badaniem statyki typu, można wywiercić cztery otwory do odprowadzania wody o średnicy 5 mm. Znak CE Wszystkie profile podłogowe, elementy mocujące oraz elementy liniowe i wyposażenie dodatkowe oświetlenia diodowego systemu CROSILUX dostarczane są zgodnie z wymaganiami odpowiednich dyrektyw dot. oznaczenia symbolem CE. 26
