sprawdzone w każdym detalu! Profil działalności Armatura do wody, gazu i ścieków

Transkrypt

1 sprawdzone w każdym detalu! Profil działalności Armatura do wody, gazu i ścieków

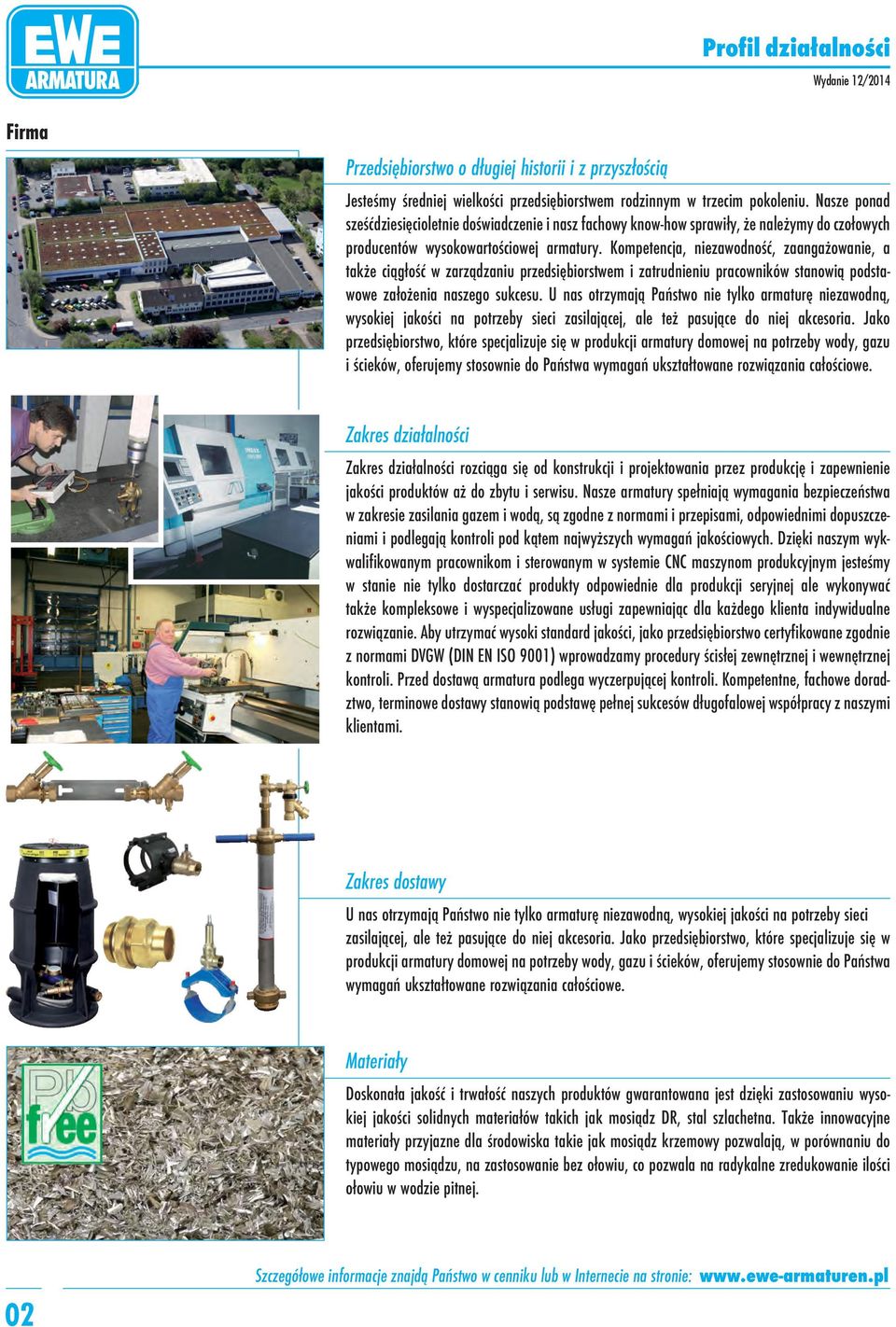

2 Firma Przedsiębiorstwo o długiej historii i z przyszłością Jesteśmy średniej wielkości przedsiębiorstwem rodzinnym w trzecim pokoleniu. Nasze ponad sześćdziesięcioletnie doświadczenie i nasz fachowy know-how sprawiły, że należymy do czołowych producentów wysokowartościowej armatury. Kompetencja, niezawodność, zaangażowanie, a także ciągłość w zarządzaniu przedsiębiorstwem i zatrudnieniu pracowników stanowią podstawowe założenia naszego sukcesu. U nas otrzymają Państwo nie tylko armaturę niezawodną, wysokiej jakości na potrzeby sieci zasilającej, ale też pasujące do niej akcesoria. Jako przedsiębiorstwo, które specjalizuje się w produkcji armatury domowej na potrzeby wody, gazu i ścieków, oferujemy stosownie do Państwa wymagań ukształtowane rozwiązania całościowe. Zakres działalności Zakres działalności rozciąga się od konstrukcji i projektowania przez produkcję i zapewnienie jakości produktów aż do zbytu i serwisu. Nasze armatury spełniają wymagania bezpieczeństwa w zakresie zasilania gazem i wodą, są zgodne z normami i przepisami, odpowiednimi dopuszczeniami i podlegają kontroli pod kątem najwyższych wymagań jakościowych. Dzięki naszym wykwalifikowanym pracownikom i sterowanym w systemie CNC maszynom produkcyjnym jesteśmy w stanie nie tylko dostarczać produkty odpowiednie dla produkcji seryjnej ale wykonywać także kompleksowe i wyspecjalizowane usługi zapewniając dla każdego klienta indywidualne rozwiązanie. Aby utrzymać wysoki standard jakości, jako przedsiębiorstwo certyfikowane zgodnie z normami DVGW (DIN EN ISO 9001) wprowadzamy procedury ścisłej zewnętrznej i wewnętrznej kontroli. Przed dostawą armatura podlega wyczerpującej kontroli. Kompetentne, fachowe doradztwo, terminowe dostawy stanowią podstawę pełnej sukcesów długofalowej współpracy z naszymi klientami. Zakres dostawy U nas otrzymają Państwo nie tylko armaturę niezawodną, wysokiej jakości na potrzeby sieci zasilającej, ale też pasujące do niej akcesoria. Jako przedsiębiorstwo, które specjalizuje się w produkcji armatury domowej na potrzeby wody, gazu i ścieków, oferujemy stosownie do Państwa wymagań ukształtowane rozwiązania całościowe. Materiały Doskonała jakość i trwałość naszych produktów gwarantowana jest dzięki zastosowaniu wysokiej jakości solidnych materiałów takich jak mosiądz DR, stal szlachetna. Także innowacyjne materiały przyjazne dla środowiska takie jak mosiądz krzemowy pozwalają, w porównaniu do typowego mosiądzu, na zastosowanie bez ołowiu, co pozwala na radykalne zredukowanie ilości ołowiu w wodzie pitnej. 02

3 Systemy do nawiercania do montażu w ziemi Armatura do nawiercania na potrzeby wody, gazu i ścieków Armatura do nawiercania EWE jest wynikiem ponad czterdziestoletniego doświadczenia w zakresie konstrukcji i produkcji armatury do nawiercania i akcesoriów. Jako użytkownikowi proponujemy Państwu system do nawiercania, który stanowi doskonałe rozwiązanie w przypadku wszelkich problemów w wykopach i przekonuje dzięki zapewnieniu wyjątkowo wysokiego technicznego standardu. System do nawiercania EWE został opracowany w ramach wieloletniego stosowania przez specjalistów i doprowadzony do perfekcji. Zredukowane koszty dzięki zakupowi całego systemu, optymalne dopasowanie komponentów i wysokie bezpieczeństwo systemu to tylko niektóre zalety, które zapewnia system do. nawiercenie górne nawiercenie boczne Przykład Armatura do nawiercania z zastosowaniem w przypadku rur żeliwnych i stalowych/ Zawór odcinający z frezem do nawierceń pod ciśnieniem MULTI do rur PE System do nawiercania EWE umożliwia różnorodne sposoby przełączania i łączenia z zastosowaniem różnych materiałów i wykonań rur. Dzięki elastycznemu systemowi elementów składanych uzyskiwana jest szeroka gama modeli. Dzięki temu w czasie niemalże rzeczywistym w prosty sposób przygotowywane są rozwiązania skrojone pod kątem potrzeb technicznych. Perfekcyjnie dostosowane produkty mogą być łatwo łączone i są dostarczane już po ich zmontowaniu. Elementy przyłączeniowe i montażowe dla rur PVC, PE oraz systemów zgrzewania elektrooporowego PE. 03

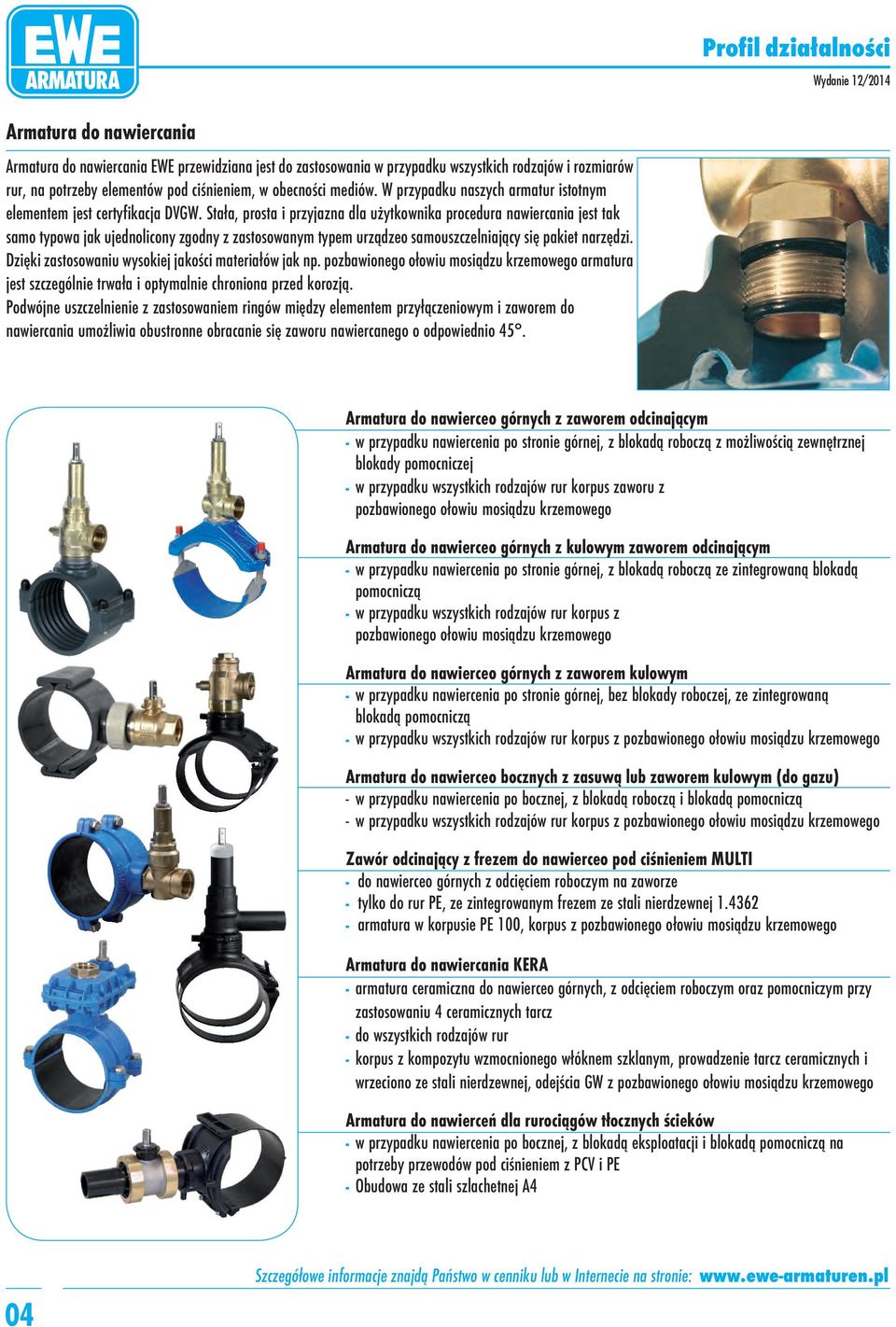

4 Armatura do nawiercania Armatura do nawiercania EWE przewidziana jest do zastosowania w przypadku wszystkich rodzajów i rozmiarów rur, na potrzeby elementów pod ciśnieniem, w obecności mediów. W przypadku naszych armatur istotnym elementem jest certyfikacja DVGW. Stała, prosta i przyjazna dla użytkownika procedura nawiercania jest tak samo typowa jak ujednolicony zgodny z zastosowanym typem urządzeo samouszczelniający się pakiet narzędzi. Dzięki zastosowaniu wysokiej jakości materiałów jak np. pozbawionego ołowiu mosiądzu krzemowego armatura jest szczególnie trwała i optymalnie chroniona przed korozją. Podwójne uszczelnienie z zastosowaniem ringów między elementem przyłączeniowym i zaworem do nawiercania umożliwia obustronne obracanie się zaworu nawiercanego o odpowiednio 45. Armatura do nawierceo górnych z zaworem odcinającym - w przypadku nawiercenia po stronie górnej, z blokadą roboczą z możliwością zewnętrznej blokady pomocniczej - w przypadku wszystkich rodzajów rur korpus zaworu z pozbawionego ołowiu mosiądzu krzemowego Armatura do nawierceo górnych z kulowym zaworem odcinającym - w przypadku nawiercenia po stronie górnej, z blokadą roboczą ze zintegrowaną blokadą pomocniczą - w przypadku wszystkich rodzajów rur korpus z pozbawionego ołowiu mosiądzu krzemowego Armatura do nawierceo górnych z zaworem kulowym - w przypadku nawiercenia po stronie górnej, bez blokady roboczej, ze zintegrowaną blokadą pomocniczą - w przypadku wszystkich rodzajów rur korpus z pozbawionego ołowiu mosiądzu krzemowego Armatura do nawierceo bocznych z zasuwą lub zaworem kulowym (do gazu) - w przypadku nawiercenia po bocznej, z blokadą roboczą i blokadą pomocniczą - w przypadku wszystkich rodzajów rur korpus z pozbawionego ołowiu mosiądzu krzemowego Zawór odcinający z frezem do nawierceo pod ciśnieniem MULTI - do nawierceo górnych z odcięciem roboczym na zaworze - tylko do rur PE, ze zintegrowanym frezem ze stali nierdzewnej armatura w korpusie PE 100, korpus z pozbawionego ołowiu mosiądzu krzemowego Armatura do nawiercania KERA - armatura ceramiczna do nawierceo górnych, z odcięciem roboczym oraz pomocniczym przy zastosowaniu 4 ceramicznych tarcz - do wszystkich rodzajów rur - korpus z kompozytu wzmocnionego włóknem szklanym, prowadzenie tarcz ceramicznych i wrzeciono ze stali nierdzewnej, odejścia GW z pozbawionego ołowiu mosiądzu krzemowego Armatura do nawierceń dla rurociągów tłocznych ścieków - w przypadku nawiercenia po bocznej, z blokadą eksploatacji i blokadą pomocniczą na potrzeby przewodów pod ciśnieniem z PCV i PE - Obudowa ze stali szlachetnej A4 04

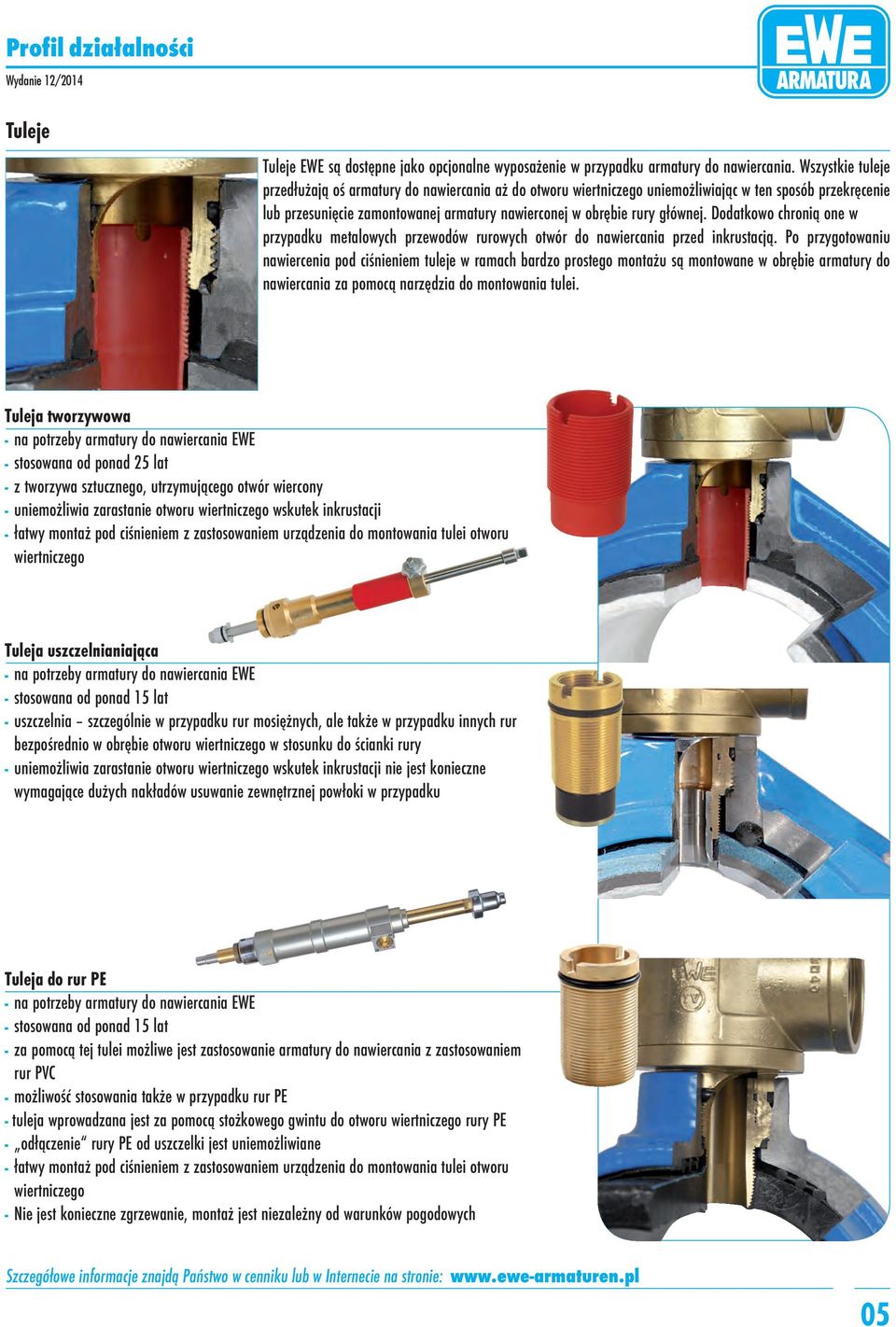

5 Tuleje Tuleje EWE są dostępne jako opcjonalne wyposażenie w przypadku armatury do nawiercania. Wszystkie tuleje przedłużają oś armatury do nawiercania aż do otworu wiertniczego uniemożliwiając w ten sposób przekręcenie lub przesunięcie zamontowanej armatury nawierconej w obrębie rury głównej. Dodatkowo chronią one w przypadku metalowych przewodów rurowych otwór do nawiercania przed inkrustacją. Po przygotowaniu nawiercenia pod ciśnieniem tuleje w ramach bardzo prostego montażu są montowane w obrębie armatury do nawiercania za pomocą narzędzia do montowania tulei. Tuleja tworzywowa - na potrzeby armatury do nawiercania EWE - stosowana od ponad 25 lat - z tworzywa sztucznego, utrzymującego otwór wiercony - uniemożliwia zarastanie otworu wiertniczego wskutek inkrustacji - łatwy montaż pod ciśnieniem z zastosowaniem urządzenia do montowania tulei otworu wiertniczego Tuleja uszczelnianiająca - na potrzeby armatury do nawiercania EWE - stosowana od ponad 15 lat - uszczelnia szczególnie w przypadku rur mosiężnych, ale także w przypadku innych rur bezpośrednio w obrębie otworu wiertniczego w stosunku do ścianki rury - uniemożliwia zarastanie otworu wiertniczego wskutek inkrustacji nie jest konieczne wymagające dużych nakładów usuwanie zewnętrznej powłoki w przypadku Tuleja do rur PE - na potrzeby armatury do nawiercania EWE - stosowana od ponad 15 lat - za pomocą tej tulei możliwe jest zastosowanie armatury do nawiercania z zastosowaniem rur PVC - możliwość stosowania także w przypadku rur PE - tuleja wprowadzana jest za pomocą stożkowego gwintu do otworu wiertniczego rury PE - odłączenie rury PE od uszczelki jest uniemożliwiane - łatwy montaż pod ciśnieniem z zastosowaniem urządzenia do montowania tulei otworu wiertniczego - Nie jest konieczne zgrzewanie, montaż jest niezależny od warunków pogodowych 05

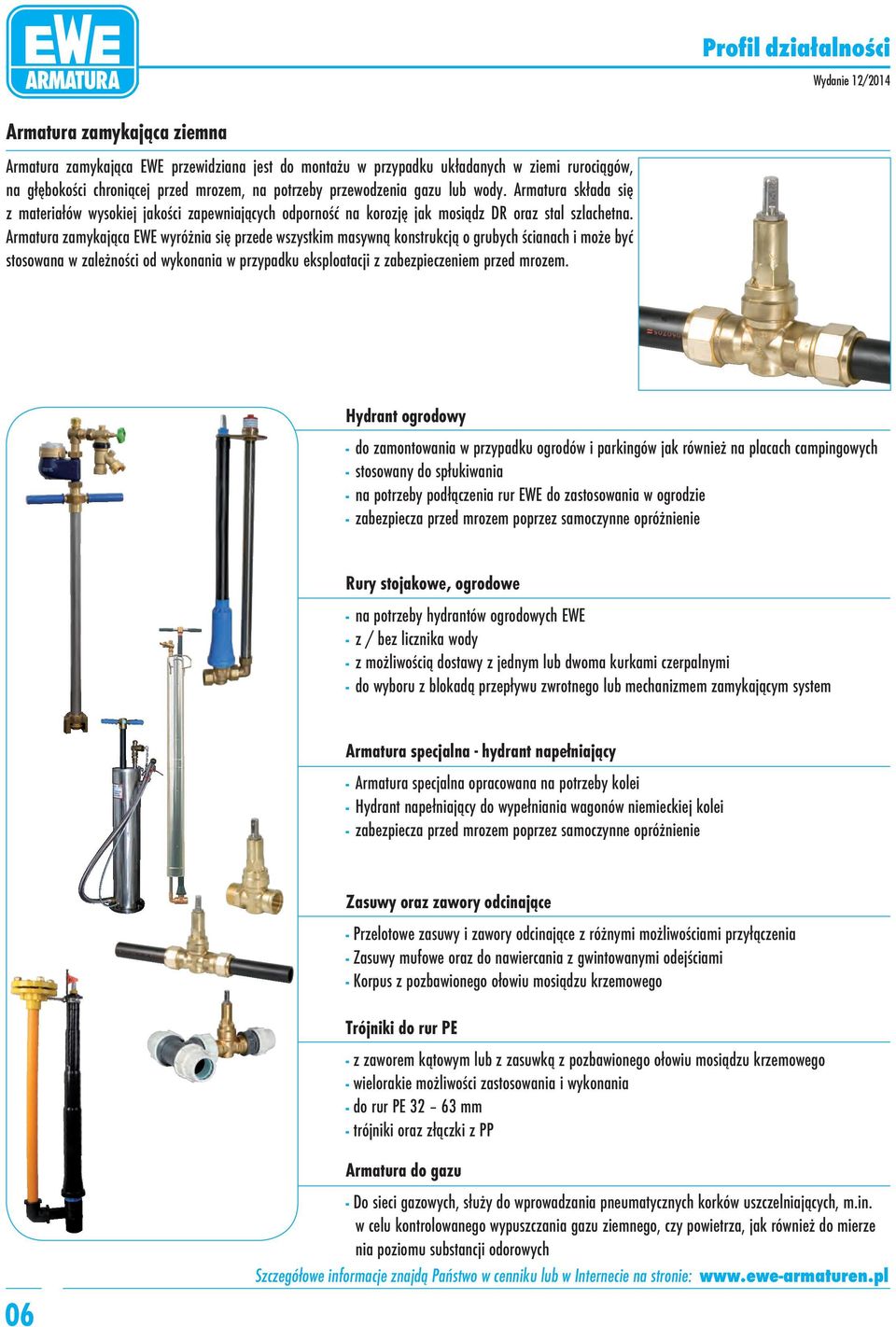

6 Armatura zamykająca ziemna Armatura zamykająca EWE przewidziana jest do montażu w przypadku układanych w ziemi rurociągów, na głębokości chroniącej przed mrozem, na potrzeby przewodzenia gazu lub wody. Armatura składa się z materiałów wysokiej jakości zapewniających odporność na korozję jak mosiądz DR oraz stal szlachetna. Armatura zamykająca EWE wyróżnia się przede wszystkim masywną konstrukcją o grubych ścianach i może być stosowana w zależności od wykonania w przypadku eksploatacji z zabezpieczeniem przed mrozem. Hydrant ogrodowy - do zamontowania w przypadku ogrodów i parkingów jak również na placach campingowych - stosowany do spłukiwania - na potrzeby podłączenia rur EWE do zastosowania w ogrodzie - zabezpiecza przed mrozem poprzez samoczynne opróżnienie Rury stojakowe, ogrodowe - na potrzeby hydrantów ogrodowych EWE - z / bez licznika wody - z możliwością dostawy z jednym lub dwoma kurkami czerpalnymi - do wyboru z blokadą przepływu zwrotnego lub mechanizmem zamykającym system Armatura specjalna - hydrant napełniający - Armatura specjalna opracowana na potrzeby kolei - Hydrant napełniający do wypełniania wagonów niemieckiej kolei - zabezpiecza przed mrozem poprzez samoczynne opróżnienie Zasuwy oraz zawory odcinające - Przelotowe zasuwy i zawory odcinające z różnymi możliwościami przyłączenia - Zasuwy mufowe oraz do nawiercania z gwintowanymi odejściami - Korpus z pozbawionego ołowiu mosiądzu krzemowego Trójniki do rur PE - z zaworem kątowym lub z zasuwką z pozbawionego ołowiu mosiądzu krzemowego - wielorakie możliwości zastosowania i wykonania - do rur PE mm - trójniki oraz złączki z PP 06 Armatura do gazu - Do sieci gazowych, służy do wprowadzania pneumatycznych korków uszczelniających, m.in. w celu kontrolowanego wypuszczania gazu ziemnego, czy powietrza, jak również do mierze nia poziomu substancji odorowych

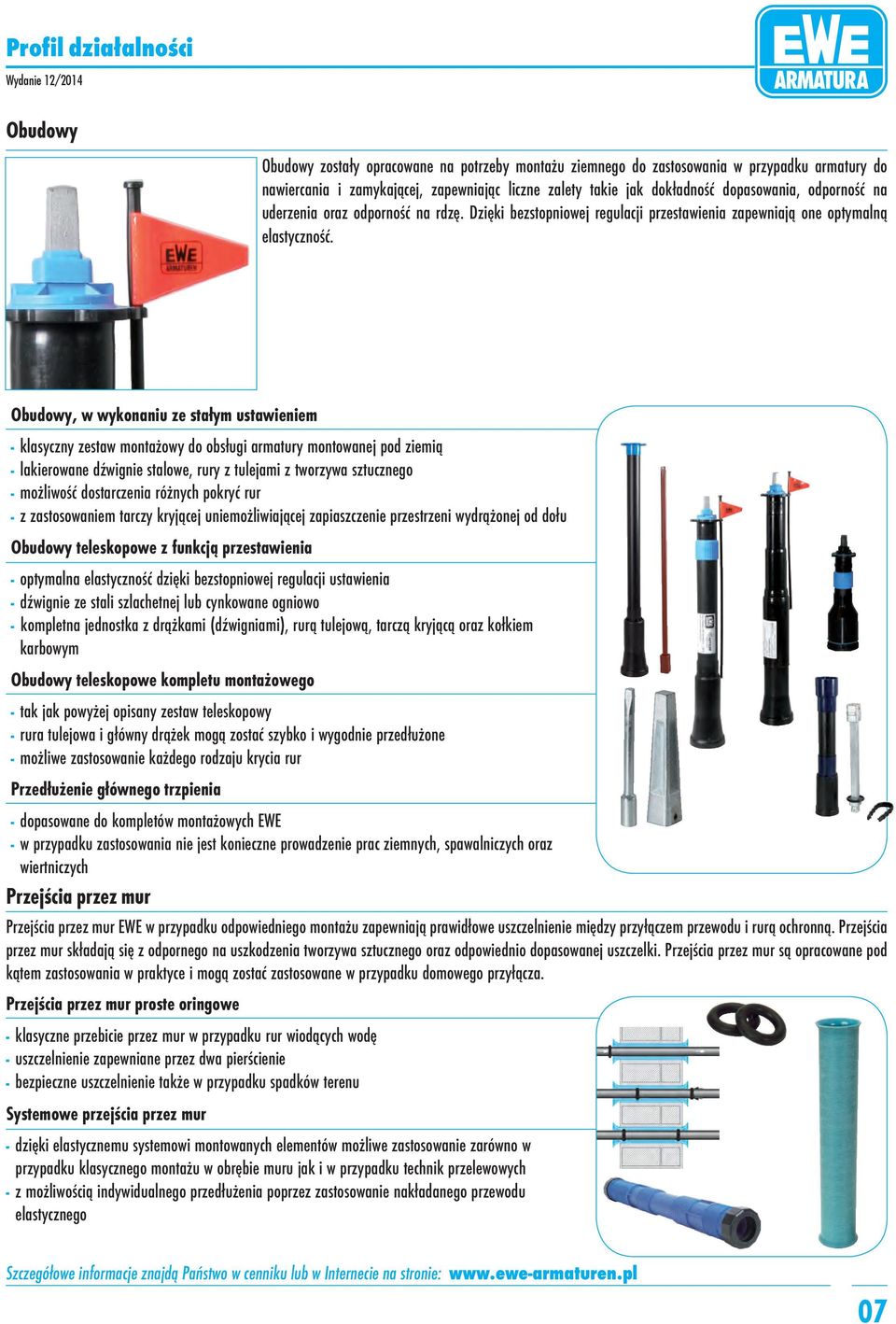

7 Obudowy Obudowy zostały opracowane na potrzeby montażu ziemnego do zastosowania w przypadku armatury do nawiercania i zamykającej, zapewniając liczne zalety takie jak dokładność dopasowania, odporność na uderzenia oraz odporność na rdzę. Dzięki bezstopniowej regulacji przestawienia zapewniają one optymalną elastyczność. Obudowy, w wykonaniu ze stałym ustawieniem - klasyczny zestaw montażowy do obsługi armatury montowanej pod ziemią - lakierowane dźwignie stalowe, rury z tulejami z tworzywa sztucznego - możliwość dostarczenia różnych pokryć rur - z zastosowaniem tarczy kryjącej uniemożliwiającej zapiaszczenie przestrzeni wydrążonej od dołu Obudowy teleskopowe z funkcją przestawienia - optymalna elastyczność dzięki bezstopniowej regulacji ustawienia - dźwignie ze stali szlachetnej lub cynkowane ogniowo - kompletna jednostka z drążkami (dźwigniami), rurą tulejową, tarczą kryjącą oraz kołkiem karbowym Obudowy teleskopowe kompletu montażowego - tak jak powyżej opisany zestaw teleskopowy - rura tulejowa i główny drążek mogą zostać szybko i wygodnie przedłużone - możliwe zastosowanie każdego rodzaju krycia rur Przedłużenie głównego trzpienia - dopasowane do kompletów montażowych EWE - w przypadku zastosowania nie jest konieczne prowadzenie prac ziemnych, spawalniczych oraz wiertniczych Przejścia przez mur Przejścia przez mur EWE w przypadku odpowiedniego montażu zapewniają prawidłowe uszczelnienie między przyłączem przewodu i rurą ochronną. Przejścia przez mur składają się z odpornego na uszkodzenia tworzywa sztucznego oraz odpowiednio dopasowanej uszczelki. Przejścia przez mur są opracowane pod kątem zastosowania w praktyce i mogą zostać zastosowane w przypadku domowego przyłącza. Przejścia przez mur proste oringowe - klasyczne przebicie przez mur w przypadku rur wiodących wodę - uszczelnienie zapewniane przez dwa pierścienie - bezpieczne uszczelnienie także w przypadku spadków terenu Systemowe przejścia przez mur - dzięki elastycznemu systemowi montowanych elementów możliwe zastosowanie zarówno w przypadku klasycznego montażu w obrębie muru jak i w przypadku technik przelewowych - z możliwością indywidualnego przedłużenia poprzez zastosowanie nakładanego przewodu elastycznego 07

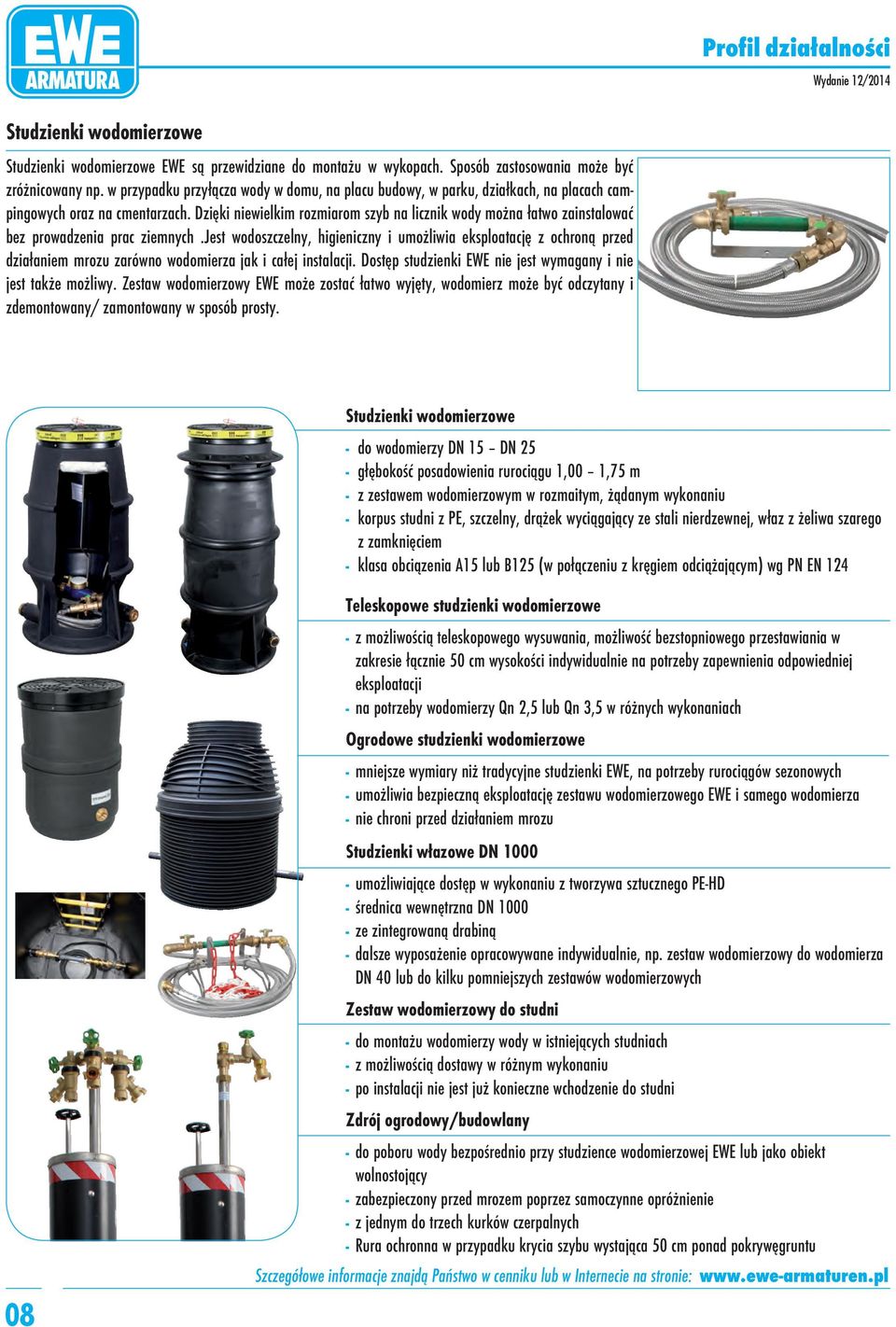

8 Studzienki wodomierzowe Studzienki wodomierzowe EWE są przewidziane do montażu w wykopach. Sposób zastosowania może być zróżnicowany np. w przypadku przyłącza wody w domu, na placu budowy, w parku, działkach, na placach campingowych oraz na cmentarzach. Dzięki niewielkim rozmiarom szyb na licznik wody można łatwo zainstalować bez prowadzenia prac ziemnych.jest wodoszczelny, higieniczny i umożliwia eksploatację z ochroną przed działaniem mrozu zarówno wodomierza jak i całej instalacji. Dostęp studzienki EWE nie jest wymagany i nie jest także możliwy. Zestaw wodomierzowy EWE może zostać łatwo wyjęty, wodomierz może być odczytany i zdemontowany/ zamontowany w sposób prosty. Studzienki wodomierzowe - do wodomierzy DN 15 DN 25 - głębokość posadowienia rurociągu 1,00 1,75 m - z zestawem wodomierzowym w rozmaitym, żądanym wykonaniu - korpus studni z PE, szczelny, drążek wyciągający ze stali nierdzewnej, właz z żeliwa szarego z zamknięciem - klasa obciązenia A15 lub B125 (w połączeniu z kręgiem odciążającym) wg PN EN 124 Teleskopowe studzienki wodomierzowe 08 - z możliwością teleskopowego wysuwania, możliwość bezstopniowego przestawiania w zakresie łącznie 50 cm wysokości indywidualnie na potrzeby zapewnienia odpowiedniej eksploatacji - na potrzeby wodomierzy Qn 2,5 lub Qn 3,5 w różnych wykonaniach Ogrodowe studzienki wodomierzowe - mniejsze wymiary niż tradycyjne studzienki EWE, na potrzeby rurociągów sezonowych - umożliwia bezpieczną eksploatację zestawu wodomierzowego EWE i samego wodomierza - nie chroni przed działaniem mrozu Studzienki włazowe DN umożliwiające dostęp w wykonaniu z tworzywa sztucznego PE-HD - średnica wewnętrzna DN ze zintegrowaną drabiną - dalsze wyposażenie opracowywane indywidualnie, np. zestaw wodomierzowy do wodomierza DN 40 lub do kilku pomniejszych zestawów wodomierzowych Zestaw wodomierzowy do studni - do montażu wodomierzy wody w istniejących studniach - z możliwością dostawy w różnym wykonaniu - po instalacji nie jest już konieczne wchodzenie do studni Zdrój ogrodowy/budowlany - do poboru wody bezpośrednio przy studzience wodomierzowej EWE lub jako obiekt wolnostojący - zabezpieczony przed mrozem poprzez samoczynne opróżnienie - z jednym do trzech kurków czerpalnych - Rura ochronna w przypadku krycia szybu wystająca 50 cm ponad pokrywęgruntu

9 Zestawy wodomierzowe Zestawy wodomierzowe EWE to rezultat stałych prac projektowych w zakresie konstrukcji i produkcji armatury do nawiercania i akcesoriów. Jako pierwszy producent produkujemy i dostarczamy od ponad piędziesięciu lat wysokiej jakości zestawy wodomierzowe. Zestawy wodomierzowe dostępne są w różnym wykonaniu oraz we wszystkich wymiarach na potrzeby wszelkich typowych liczników wody. Zestawy wodomierzowe EWE są wyposażone z certyfikowaną DVGW armaturę kulową zamykającą, zaworami zamykającymi skośnymi, zaworami zaporowozwrotnymi lub też zaworami antyskażeniowymi. Przestawne ramiona nośne umożliwiają możliwość dopasowania odległości od ściany. Wskutek zastosowania elementów składanych w jedną całość otrzymywana jest szeroka paleta modeli z możliwością wykonania indywidualnych rozwiązań zgodnie z Państwa wymaganiami. Szeroki asortyment akcesoriów uzupełnia naszą paletę programu dostawy wody. Zestawy wodomierzowe - Zestawy wodomierzowe są montowane fabrycznie co redukuje liczbę miejsc koniecznych do uszczelnienia do minimum - w różnych wariantach: - Z zaworami kulowymi - Z zaworami skośnymi - Z zaworem zaporowo-zwrotnym - Z zaworami antyskażeniowymi - Szeroki zakres rozmiarów dostarczany w przypadku wodomierzy Qn 1,5 do Qn 15 - Płytka montażowa w wykonaniu ze stali szlachetnej, żeliwa lub cynkowana ogniowo, malowana proszkowo - Możliwość montażu wielu elementów, co zwiększa liczbę rozwiązań indywidualnych Zawory antyskażeniowe EWE - Na potrzeby wody pitnej - Prosta, łatwa do konserwowania armatura zabezpieczająca przep przepływem zwrotnym w różnych obudowach - Membrana z EPDM jako element zamykajacy - Funkcjonuje w każdym położeniu - Szczególnie trwała i masywna konstrukcja poprzez zastosowanie materiałów wysokiej jakości Rozdzielacz - System umożliwia szybkie przygotowanie układu rozdziału wody pitnej - Dzięki zastosowaniu systemu montażu wieloelementowego możliwe jest łatwiejsze uzyskanie podłączenia wodomierzaw w przypadku wszystkich typów konstrukcji bez stosowania specjal nych narzędzi 09

10 Rury stojakowe Rury stojakowe EWE przewidziane są do stałego zastosowania w trudnych warunkach m.in. na placach budowy. Odpowiednio stosuje się wykonanie różnych modeli gwarantujące stabilnośd i masywnośd. Trwałośd i wytrzymałośd rur stojących osiągana jest poprzez zastosowanie materiałów wysokiej jakości na potrzeby wody pitnej, takich jak stal szlachetna oraz mosiądz. Wszystkie rury stojakowe EWE są wyposażone w urządzenia zabezpieczające i spełniają założenia przewidziane w przypadku zaopatrzenia w wodę pitną. Prawidłowo umieszczone elementy opróżniające zapewniają opróżnienie rury stojakowej i hydrantu także w przypadku zamkniętego zaworu. Rury stojakowe dostępne są w różnym wykonaniu. W zależności od rodzaj zastosowania mogą one zostad dostosowane do indywidualnych potrzeb. Rury stojakowe - Na potrzeby hydrantów podpodłogowych DN 80 a także DN 50, DN 100 oraz systemu szybów wrót. - Do wyboru z zaworem antyskażeniowym EA lub izolatorem przepływów zwrotnych BA Z / bez wodomierza - Górne części rur stojących (głowice) oraz części dolne z możliwością dostawy jako części zamienne Akcesoria na potrzeby hydrantów nad- i podziemnych - Do naszego programu akcesoriów dla hydrantów pod- i nadziemnych nalezą między innymi - Wodomierze na potrzeby hydrantów naziemnych mogą zostać do nich bezpośrednio podłączone - Odpowietrzacze służą jako narzędzie w przypadku czasowo ograniczonego eksploatacyjnego odpowietrzenia systemów rurowych poprzez zastosowanie istniejącego podziemnego hydrantu na przykład po uszkodzeniu rury Akcesoria do rur stojakowych - Do naszego programu akcesoriów dla rur stojących między innymi - Izolatory przepływów zwrotnych BA - Filtr drobnocząsteczkowy do ochrony rur stojących i liczników wody przed zabrudzeniem i zanieczyszczeniami - Pylony do widocznego zabezpieczenia rury stojakowej Zawory antyskażeniowe do celów przeciwpożarowych - do zabezpieczenia stojaków hydrantowych oraz hydrantów nadziemnych - do rozdziału przewodów zasilających oraz gaśniczych - montaż bezpośrednio na odejściach hydrantu lub stojaka bądź na przewodzie z wodą gaśniczą Rozdzielacze hydrantowe - Na potrzeby podłączenia do hydrantów naziemnych i wprowadzenia podpodziału - Przewidziany do zastosowania na placach budowy - Do wyboru z zaworem antyskażeniowym EA lub izolatorem przepływów zwrotnych BA - Podłączenie poprzez złączkę typu GEKA Urządzenie serwisowe do stojaków hydrantowych - składające się z wanny, rusztu i gniazda kła ze stali nierdzewnej A4, pompy dozującej sterującej przepływ, zaworów odcinających do pracy w trybie dezynfekcji lub serwisu 10

11 Złączki Złączki EWE umożliwiają proste i odpowiednie dla systemu przejście z armatury EWE do sieci lub instalacji. Złączki są dostosowane do systemu oringów EWE i umożliwiają montaż bezelementów uszczelniających. Złączki PE - gwintowane - Na potrzeby wody pitnej - Zaciski do przyłączenia rur PE - Produkowane z mosiądzu odpornego na korozję lub z PP - Obrotowe kolanko mosiężne zapewnia elastycznośd zastosowania (Również do zabudowy w gruncie) Złączki PE do zgrzewania - Na potrzeby wody pitnej i gazu - Na potrzeby systemów do zgrzewania wszystkich producentów - Produkowane z pozbawionego ołowiu mosiądzu krzemowego Kolanko do zgrzewania - np. jako akcesorium do armatury do nawiercania KERA Narzędzia i klucze Szeroki zakres narzędzi EWE stanowi rozsądne uzupełnienie asortymentu. Tutaj znajdą Państwo wszystkie narzędzia, które są niezbędne do prostej obsługi, montażu oraz konserwacji armatury EWE. Nawiertnice - Zintegrowany element systemu nawiercanego EWE na potrzeby nawiercania wszystkich typów rur - Ułatwia nawiercanie bez zastosowania ciśnienia i dodatkowych narzędzi specjalnych - Bezpośrednie przyłączenie do armatury do nawiercania EWE zapewniające suche i niepowodujące wycieku gazu nawierceni Klucze, końcówki etc. - Dodatkowe narzędzia do obsługi armatury EWE takie jak klucze do obsługi, pokrętło zapadkowe Elementy przejściowe, wiertła, urządzenia do rozmrażania etc. uzupełniają pełną ofertę narzędzi 11

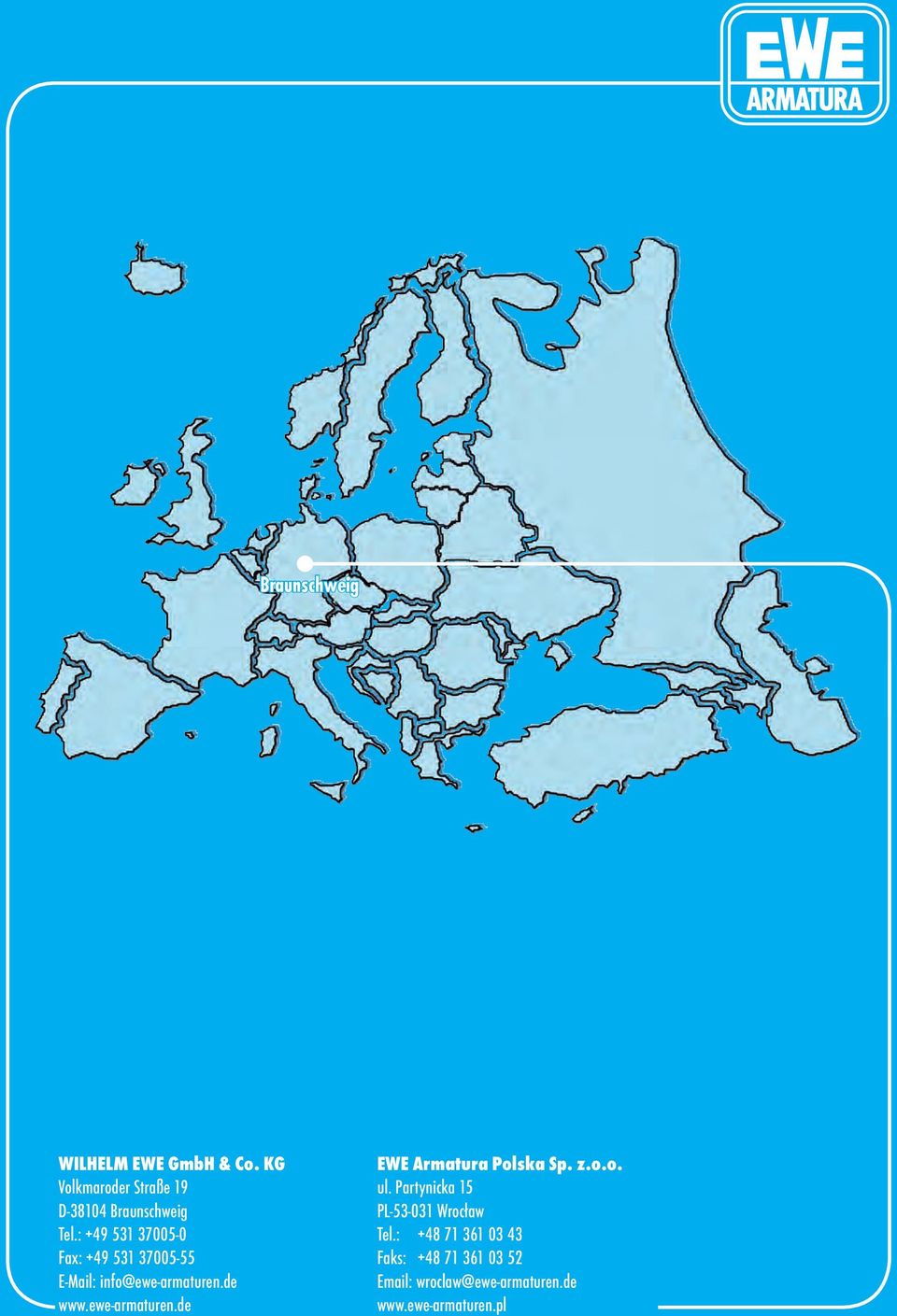

12 Braunschweig WILHELM EWE GmbH & Co. KG EWE Armatura Polska Sp. z.o.o. Volkmaroder Straße 19 ul. Partynicka 15 D Braunschweig PL Wrocław Tel.: Tel.: Fax: Faks:
