1 SPECYFIKACJA TECHNICZNA WYKONANIA l ODBIORU ROBÓT Zadanie pn.: Budowa linii oświetlenia ulicznego na terenie Gminy Kalwaria Zebrzydowska: 1) ul. Broniewskiego w Kalwarii Zebrzydowskiej 2) ul. BłaŜkówka w Kalwarii Zebrzydowskiej 3) dróg gminnych Barwałd Średni Kamionka-Chlewna i Barwałd Średni Smolkówka 4) Rozbudowa linii napowietrznej oświetlenia drogi gminnej Barwałd Górny Dalachowice 5) ul. Zjednoczenia w Kalwarii Zebrzydowskiej. CPV roboty budowlane w zakresie budowy linii energetycznych, CPV instalowanie urządzeń oświetlenia drogowego, CPV roboty budowlane w zakresie budowy linii napowietrznych, CPV roboty instalacyjne elektryczne, CPV instalowanie systemów oświetleniowych i sygnalizacyjnych, CPV roboty na placu budowy. 1

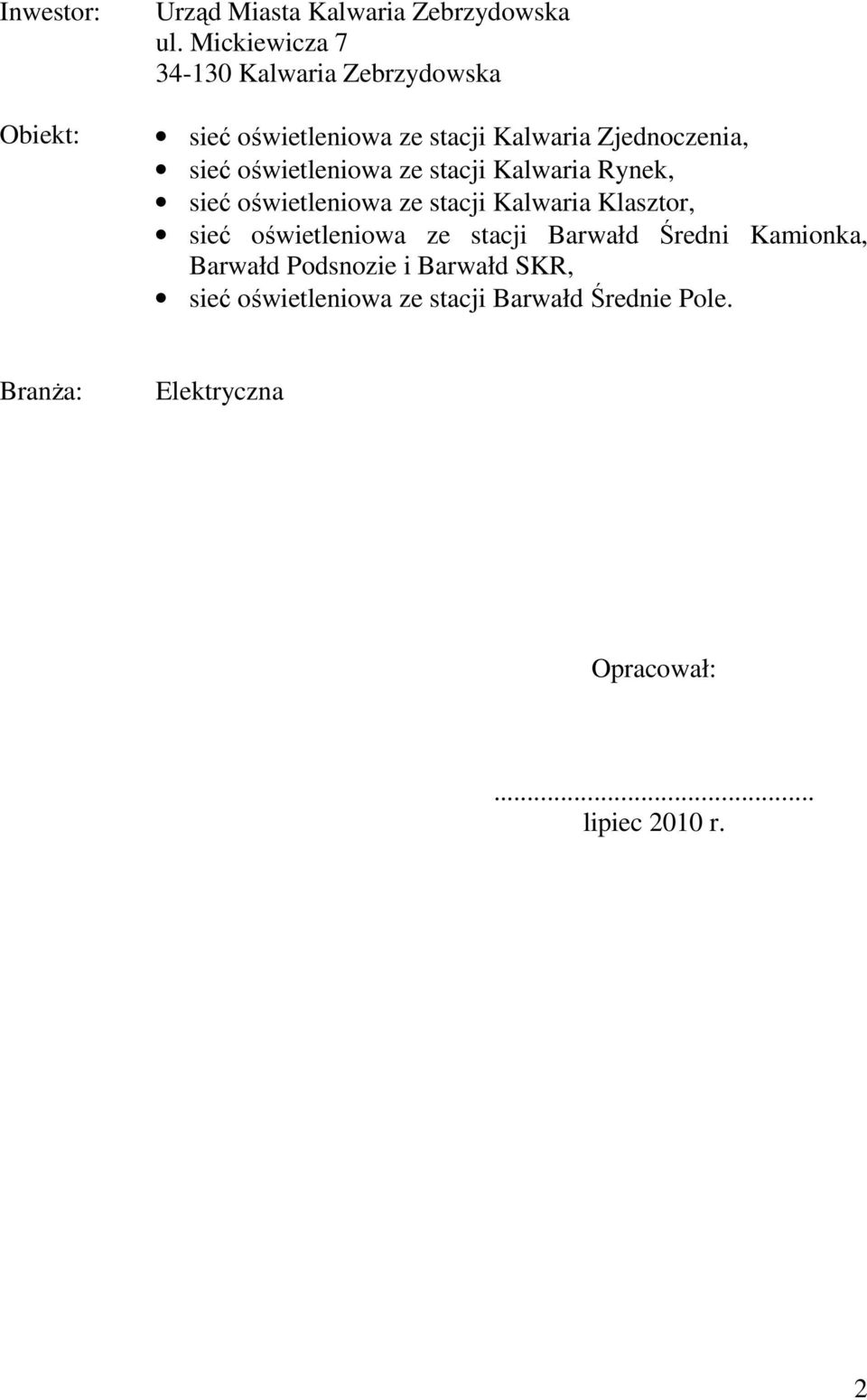

2 Inwestor: Obiekt: Urząd Miasta Kalwaria Zebrzydowska ul. Mickiewicza Kalwaria Zebrzydowska sieć oświetleniowa ze stacji Kalwaria Zjednoczenia, sieć oświetleniowa ze stacji Kalwaria Rynek, sieć oświetleniowa ze stacji Kalwaria Klasztor, sieć oświetleniowa ze stacji Barwałd Średni Kamionka, Barwałd Podsnozie i Barwałd SKR, sieć oświetleniowa ze stacji Barwałd Średnie Pole. BranŜa: Elektryczna Opracował:... lipiec 2010 r. 2

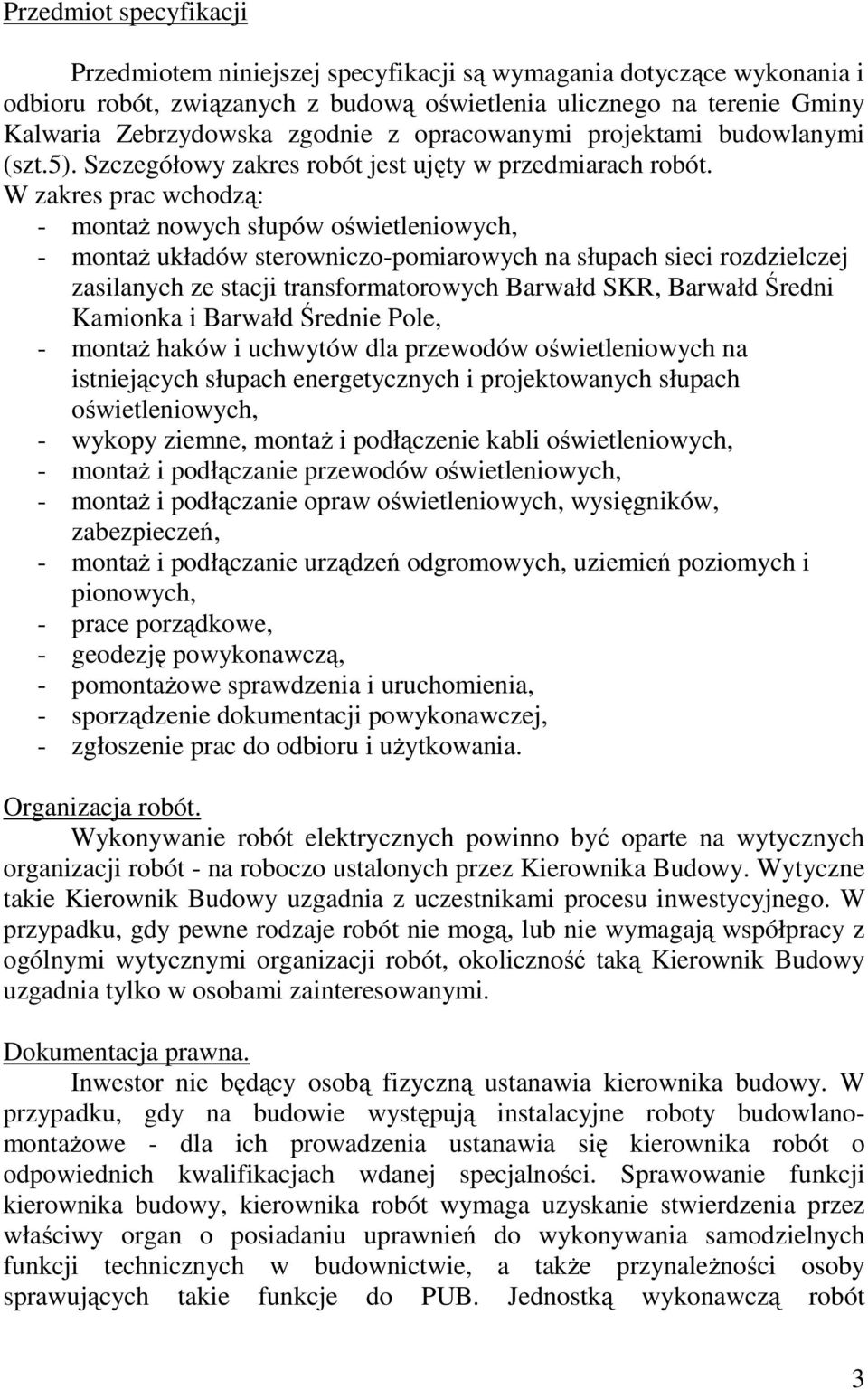

3 Przedmiot specyfikacji Przedmiotem niniejszej specyfikacji są wymagania dotyczące wykonania i odbioru robót, związanych z budową oświetlenia ulicznego na terenie Gminy Kalwaria Zebrzydowska zgodnie z opracowanymi projektami budowlanymi (szt.5). Szczegółowy zakres robót jest ujęty w przedmiarach robót. W zakres prac wchodzą: - montaŝ nowych słupów oświetleniowych, - montaŝ układów sterowniczo-pomiarowych na słupach sieci rozdzielczej zasilanych ze stacji transformatorowych Barwałd SKR, Barwałd Średni Kamionka i Barwałd Średnie Pole, - montaŝ haków i uchwytów dla przewodów oświetleniowych na istniejących słupach energetycznych i projektowanych słupach oświetleniowych, - wykopy ziemne, montaŝ i podłączenie kabli oświetleniowych, - montaŝ i podłączanie przewodów oświetleniowych, - montaŝ i podłączanie opraw oświetleniowych, wysięgników, zabezpieczeń, - montaŝ i podłączanie urządzeń odgromowych, uziemień poziomych i pionowych, - prace porządkowe, - geodezję powykonawczą, - pomontaŝowe sprawdzenia i uruchomienia, - sporządzenie dokumentacji powykonawczej, - zgłoszenie prac do odbioru i uŝytkowania. Organizacja robót. Wykonywanie robót elektrycznych powinno być oparte na wytycznych organizacji robót - na roboczo ustalonych przez Kierownika Budowy. Wytyczne takie Kierownik Budowy uzgadnia z uczestnikami procesu inwestycyjnego. W przypadku, gdy pewne rodzaje robót nie mogą, lub nie wymagają współpracy z ogólnymi wytycznymi organizacji robót, okoliczność taką Kierownik Budowy uzgadnia tylko w osobami zainteresowanymi. Dokumentacja prawna. Inwestor nie będący osobą fizyczną ustanawia kierownika budowy. W przypadku, gdy na budowie występują instalacyjne roboty budowlanomontaŝowe - dla ich prowadzenia ustanawia się kierownika robót o odpowiednich kwalifikacjach wdanej specjalności. Sprawowanie funkcji kierownika budowy, kierownika robót wymaga uzyskanie stwierdzenia przez właściwy organ o posiadaniu uprawnień do wykonywania samodzielnych funkcji technicznych w budownictwie, a takŝe przynaleŝności osoby sprawujących takie funkcje do PUB. Jednostką wykonawczą robót 3

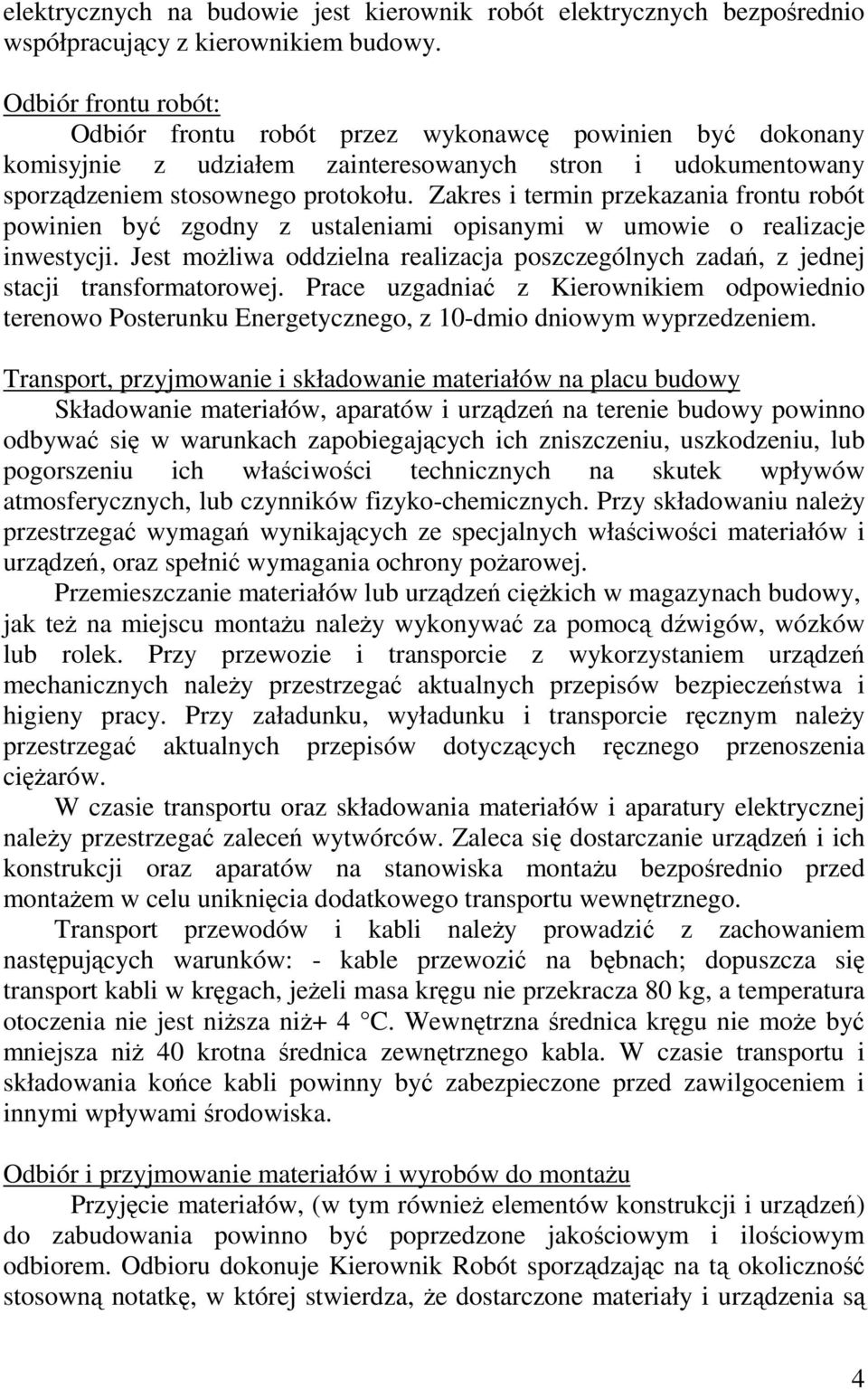

4 elektrycznych na budowie jest kierownik robót elektrycznych bezpośrednio współpracujący z kierownikiem budowy. Odbiór frontu robót: Odbiór frontu robót przez wykonawcę powinien być dokonany komisyjnie z udziałem zainteresowanych stron i udokumentowany sporządzeniem stosownego protokołu. Zakres i termin przekazania frontu robót powinien być zgodny z ustaleniami opisanymi w umowie o realizacje inwestycji. Jest moŝliwa oddzielna realizacja poszczególnych zadań, z jednej stacji transformatorowej. Prace uzgadniać z Kierownikiem odpowiednio terenowo Posterunku Energetycznego, z 10-dmio dniowym wyprzedzeniem. Transport, przyjmowanie i składowanie materiałów na placu budowy Składowanie materiałów, aparatów i urządzeń na terenie budowy powinno odbywać się w warunkach zapobiegających ich zniszczeniu, uszkodzeniu, lub pogorszeniu ich właściwości technicznych na skutek wpływów atmosferycznych, lub czynników fizyko-chemicznych. Przy składowaniu naleŝy przestrzegać wymagań wynikających ze specjalnych właściwości materiałów i urządzeń, oraz spełnić wymagania ochrony poŝarowej. Przemieszczanie materiałów lub urządzeń cięŝkich w magazynach budowy, jak teŝ na miejscu montaŝu naleŝy wykonywać za pomocą dźwigów, wózków lub rolek. Przy przewozie i transporcie z wykorzystaniem urządzeń mechanicznych naleŝy przestrzegać aktualnych przepisów bezpieczeństwa i higieny pracy. Przy załadunku, wyładunku i transporcie ręcznym naleŝy przestrzegać aktualnych przepisów dotyczących ręcznego przenoszenia cięŝarów. W czasie transportu oraz składowania materiałów i aparatury elektrycznej naleŝy przestrzegać zaleceń wytwórców. Zaleca się dostarczanie urządzeń i ich konstrukcji oraz aparatów na stanowiska montaŝu bezpośrednio przed montaŝem w celu uniknięcia dodatkowego transportu wewnętrznego. Transport przewodów i kabli naleŝy prowadzić z zachowaniem następujących warunków: - kable przewozić na bębnach; dopuszcza się transport kabli w kręgach, jeŝeli masa kręgu nie przekracza 80 kg, a temperatura otoczenia nie jest niŝsza niŝ+ 4 C. Wewnętrzna średnica kręgu nie moŝe być mniejsza niŝ 40 krotna średnica zewnętrznego kabla. W czasie transportu i składowania końce kabli powinny być zabezpieczone przed zawilgoceniem i innymi wpływami środowiska. Odbiór i przyjmowanie materiałów i wyrobów do montaŝu Przyjęcie materiałów, (w tym równieŝ elementów konstrukcji i urządzeń) do zabudowania powinno być poprzedzone jakościowym i ilościowym odbiorem. Odbioru dokonuje Kierownik Robót sporządzając na tą okoliczność stosowną notatkę, w której stwierdza, Ŝe dostarczone materiały i urządzenia są 4

5 zgodne z certyfikatem lub deklaracją zgodności wystawioną przez ich dostawcę. Materiały kierowane do zabudowania powinny być zgodne z wymaganiami podanymi w projekcie i powinny odpowiadać wymaganiom obowiązujących norm i przepisów. Materiały lub urządzenia o zbliŝonych, lecz nie identycznych parametrach niŝ podano w projekcie - moŝna stosować na budowie za pisemna zgodą projektanta i inwestora. Wykonawca jest obowiązany dostarczać na budowę wyroby i materiały nowe (nie uŝywane) Materiały uŝywane mogą być stosowane wyłącznie za pisemną zgodą Inwestora. Roboty instalacyjno-montaŝowe Podstawę wytyczenia trasy stanowi dokumentacja i uzgodnienia PZUDP. Wytyczenie tras powinno być wykonane przez uprawnionego geodetę lub Przedsiębiorstwo Usług Geodezyjnych. MontaŜ słupów, konstrukcji wsporczych, uchwytów i rur ochronnych. Słupy posadowić stosując belki ustojowe B dla Ŝerdzi śn i zalewanie wywierconych otworów chudym betonem dla Ŝerdzi wirowanych. Konstrukcje wsporcze dla linii oświetleniowych, wysięgniki oraz rury osłonowe do układania kabli powinny być zamocowane do podłoŝa w sposób trwały uwzględniający warunki lokalne, w jakich instalacja będzie pracować. Przejścia linii kablowych w miejscach kolizji z istniejącym uzbrojeniem. Wszystkie skrzyŝowania linii kablowych z innymi urządzeniami i drogami winny być wykonane z zachowaniem Polskiej Normy SEP N SEP-E- 004 oraz uzgodnieniami branŝowymi. Kable chronić przed uszkodzeniami stosując rury osłonowe. Końce rur zabezpieczyć przed przedostawaniem się wilgoci. MontaŜ opraw oświetleniowych. Oprawy ustawić w sposób umoŝliwiający optymalne oświetlenie drogi. Wszystkie oprawy oświetleniowe zabezpieczać indywidualnie bezpiecznikami 6A. Oprawy i przewody oznaczyć w celu identyfikacji własności. Ochrona przeciwporaŝeniowa Oprawy w II klasie ochronności nie wymagają uziemienia, lecz metalowe wysięgniki lamp oraz słupy naleŝy uziemić. Wszystkie połączenia metaliczne musza być zabezpieczone przed korozją, oraz musza być dostosowane do warunków lokalnych i gwarantować trwałą w czasie ciągłość. Uziemienia i połączenia wyrównawcze: Materiały stosowane do instalacji powinny odpowiadać następującym wymaganiom: 5

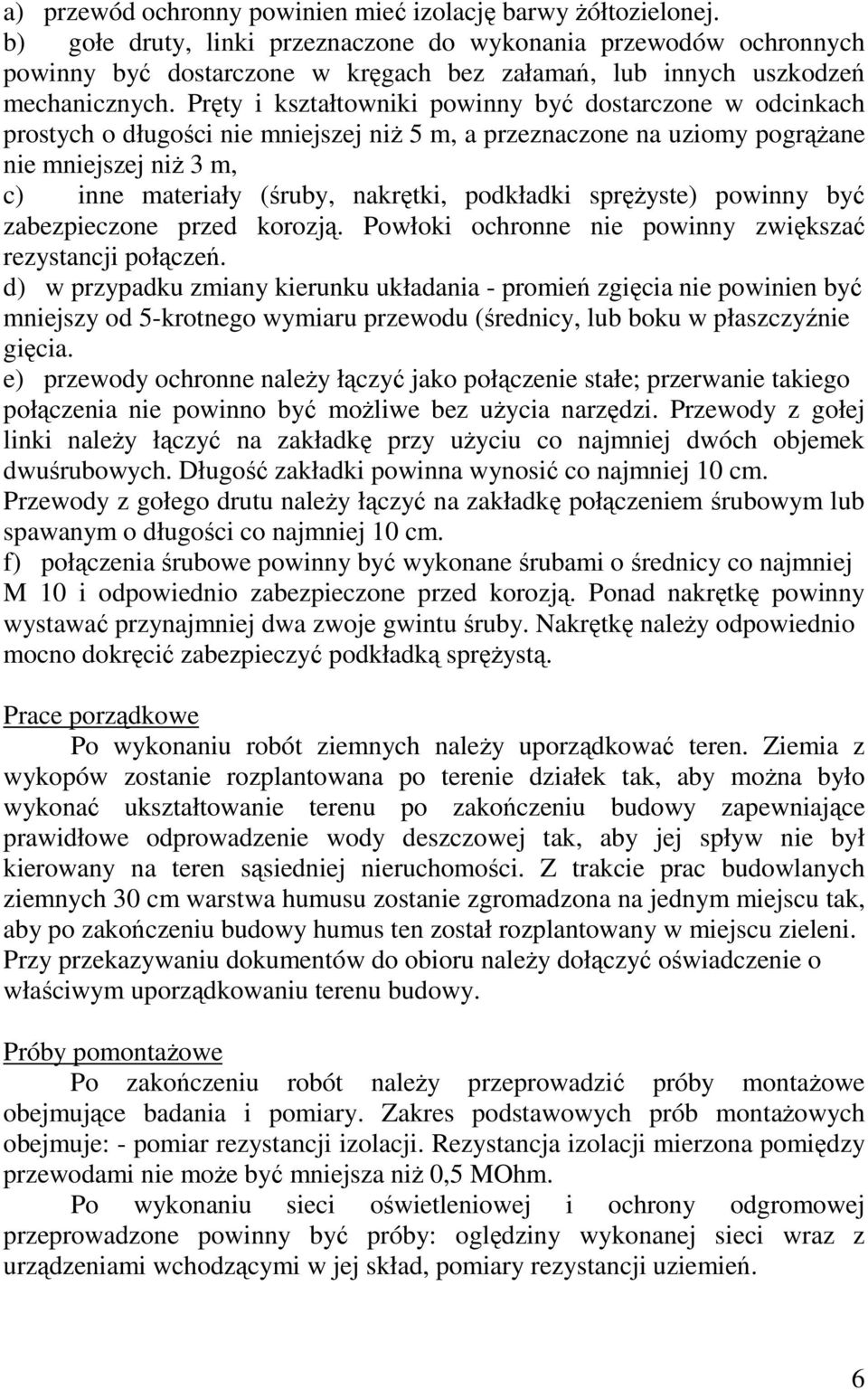

6 a) przewód ochronny powinien mieć izolację barwy Ŝółtozielonej. b) gołe druty, linki przeznaczone do wykonania przewodów ochronnych powinny być dostarczone w kręgach bez załamań, lub innych uszkodzeń mechanicznych. Pręty i kształtowniki powinny być dostarczone w odcinkach prostych o długości nie mniejszej niŝ 5 m, a przeznaczone na uziomy pogrąŝane nie mniejszej niŝ 3 m, c) inne materiały (śruby, nakrętki, podkładki spręŝyste) powinny być zabezpieczone przed korozją. Powłoki ochronne nie powinny zwiększać rezystancji połączeń. d) w przypadku zmiany kierunku układania - promień zgięcia nie powinien być mniejszy od 5-krotnego wymiaru przewodu (średnicy, lub boku w płaszczyźnie gięcia. e) przewody ochronne naleŝy łączyć jako połączenie stałe; przerwanie takiego połączenia nie powinno być moŝliwe bez uŝycia narzędzi. Przewody z gołej linki naleŝy łączyć na zakładkę przy uŝyciu co najmniej dwóch objemek dwuśrubowych. Długość zakładki powinna wynosić co najmniej 10 cm. Przewody z gołego drutu naleŝy łączyć na zakładkę połączeniem śrubowym lub spawanym o długości co najmniej 10 cm. f) połączenia śrubowe powinny być wykonane śrubami o średnicy co najmniej M 10 i odpowiednio zabezpieczone przed korozją. Ponad nakrętkę powinny wystawać przynajmniej dwa zwoje gwintu śruby. Nakrętkę naleŝy odpowiednio mocno dokręcić zabezpieczyć podkładką spręŝystą. Prace porządkowe Po wykonaniu robót ziemnych naleŝy uporządkować teren. Ziemia z wykopów zostanie rozplantowana po terenie działek tak, aby moŝna było wykonać ukształtowanie terenu po zakończeniu budowy zapewniające prawidłowe odprowadzenie wody deszczowej tak, aby jej spływ nie był kierowany na teren sąsiedniej nieruchomości. Z trakcie prac budowlanych ziemnych 30 cm warstwa humusu zostanie zgromadzona na jednym miejscu tak, aby po zakończeniu budowy humus ten został rozplantowany w miejscu zieleni. Przy przekazywaniu dokumentów do obioru naleŝy dołączyć oświadczenie o właściwym uporządkowaniu terenu budowy. Próby pomontaŝowe Po zakończeniu robót naleŝy przeprowadzić próby montaŝowe obejmujące badania i pomiary. Zakres podstawowych prób montaŝowych obejmuje: - pomiar rezystancji izolacji. Rezystancja izolacji mierzona pomiędzy przewodami nie moŝe być mniejsza niŝ 0,5 MOhm. Po wykonaniu sieci oświetleniowej i ochrony odgromowej przeprowadzone powinny być próby: oględziny wykonanej sieci wraz z urządzeniami wchodzącymi w jej skład, pomiary rezystancji uziemień. 6
