1 Automatyka 2003

2 Twój Partner w Automatyce Opierając się na wieloletnich doświadczeniach w tworzeniu urządzeń specjalnego przeznaczenia i technik montażu, Microtec Systems wytworzył własną markę w dziedzinie techniki dokręcania i technologii pomiarów. Projektujemy urządzenia tak, aby jak najłatwiej rozwiązać Twój problem montażu i dokręcania. Zaczynając od analizy problemu poprzez koncepcje rozwiązań, aż do technicznych realizacji, oferujemy całościowe rozwiązanie, kompaktowe, technologicznie i optycznie atrakcyjne, zapewniające minimum potencjalnych błędów montażu. Kładziemy ogromny nacisk na zapewnienie wysokiej jakości i wzrost Twojej produktywności. Rzetelna współpraca ze specjalistami d/s handlu zmierza do osiągnięcia trwałej satysfakcji naszych klientów. I to właśnie dla tych zadań podnosimy sobie z przyjemnością poprzeczkę. Współpraca z klientami stanowi dla nas centrum zainteresowania, ponieważ tylko razem można znaleźć optymalne rozwiązania. strona 2

3 Spis treści Katalog ten pokazuje szeroką paletę rozwiązań kojarzonych z dokręcaniem sterowanym, dzięki czemu możemy znaleźć najlepsze rozwiązanie dla zautomatyzowania Twojego urządzenia lub systemu pomiarowego. Począwszy od podzespołów aż do kompletnego systemu oferujemy to co naprawdę potrzebujesz System Optymalny. W razie jakichkolwiek pytań nasz zespół służy radą. Microdrive RS Strona 4 7 Klucze sterowane z przetwornikiem momentu system i podzespoły Microdrive MD Strona 8-9 Klucze sterowane do ręcznych zastosowań Czujniki momentu i siły MT i XMT Strona Wyposażenie do pomiaru momentu i siły Wyposażenie dodatkowe Strona Przykłady zastosowań Strona Tabela zamiany jednostek momentu strona 3

4 Wkrętak Microdrive RS Klucze sterowane z przetwornikiem momentu Technologia System kluczy sterowanych Microdrive RS to precyzyjne narzędzie wyłączające się po osiągnięciu zadanego momentu. Każdy wkrętak posiada elektryczny silnik, przekładnie planetarną, bezszczotkowy przetwornik momentu, dekoder sygnałów i pamięć danych a całość kontroluje mikroprocesor. Zintegrowany sterownik mikroprocesorowy Microdrive umożliwia kontrolę ruchu, pomiar momentu, pomiar kąta, obsługę wejść/wyjść za pomocą portu szeregowego i panel do ustawiania parametrów wkręcania. strona 4

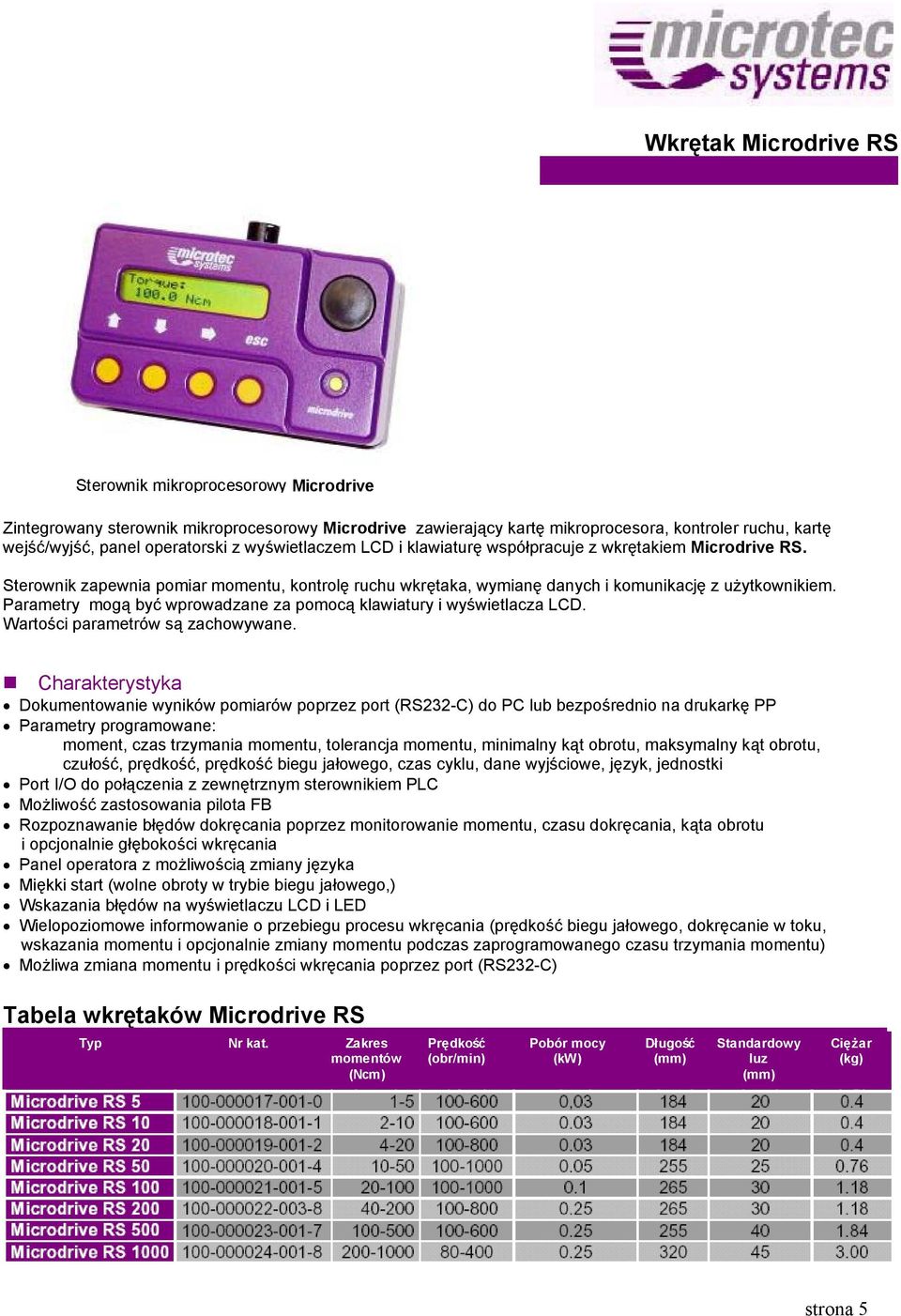

5 Wkrętak Microdrive RS Sterownik mikroprocesorowy Microdrive Zintegrowany sterownik mikroprocesorowy Microdrive zawierający kartę mikroprocesora, kontroler ruchu, kartę wejść/wyjść, panel operatorski z wyświetlaczem LCD i klawiaturę współpracuje z wkrętakiem Microdrive RS. Sterownik zapewnia pomiar momentu, kontrolę ruchu wkrętaka, wymianę danych i komunikację z użytkownikiem. Parametry mogą być wprowadzane za pomocą klawiatury i wyświetlacza LCD. Wartości parametrów są zachowywane. Charakterystyka Dokumentowanie wyników pomiarów poprzez port (RS232-C) do PC lub bezpośrednio na drukarkę PP Parametry programowane: moment, czas trzymania momentu, tolerancja momentu, minimalny kąt obrotu, maksymalny kąt obrotu, czułość, prędkość, prędkość biegu jałowego, czas cyklu, dane wyjściowe, język, jednostki Port I/O do połączenia z zewnętrznym sterownikiem PLC Możliwość zastosowania pilota FB Rozpoznawanie błędów dokręcania poprzez monitorowanie momentu, czasu dokręcania, kąta obrotu i opcjonalnie głębokości wkręcania Panel operatora z możliwością zmiany języka Miękki start (wolne obroty w trybie biegu jałowego,) Wskazania błędów na wyświetlaczu LCD i LED Wielopoziomowe informowanie o przebiegu procesu wkręcania (prędkość biegu jałowego, dokręcanie w toku, wskazania momentu i opcjonalnie zmiany momentu podczas zaprogramowanego czasu trzymania momentu) Możliwa zmiana momentu i prędkości wkręcania poprzez port (RS232-C) Tabela wkrętaków Microdrive RS Typ Nr kat. Zakres momentów (Ncm) Prędkość (obr/min) Pobór mocy (kw) Długość (mm) Standardowy luz (mm) Ciężar (kg) strona 5

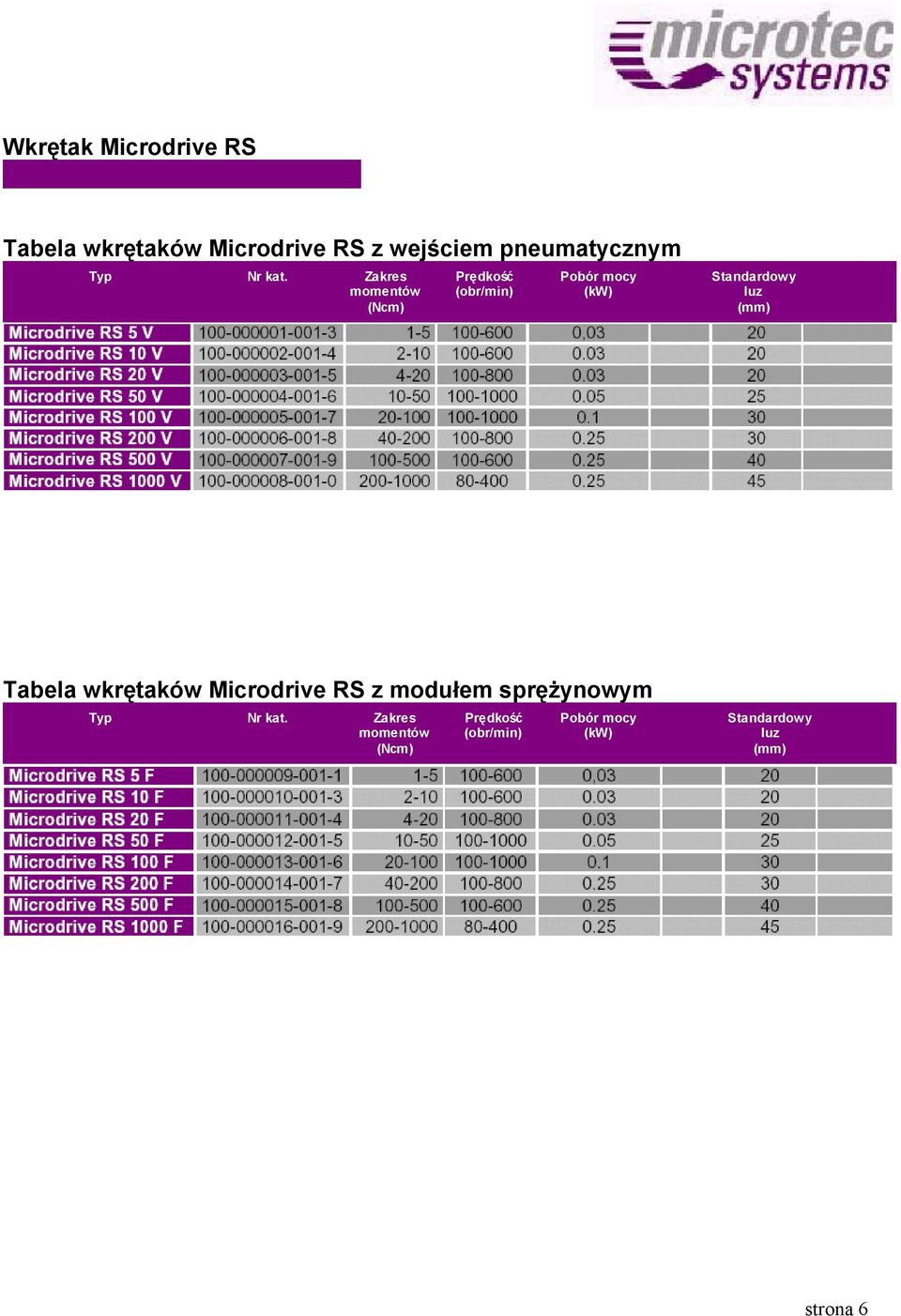

6 Wkrętak Microdrive RS Tabela wkrętaków Microdrive RS z wejściem pneumatycznym Typ Nr kat. Zakres momentów (Ncm) Prędkość (obr/min) Pobór mocy (kw) Standardowy luz (mm) Tabela wkrętaków Microdrive RS z modułem sprężynowym Typ Nr kat. Zakres momentów (Ncm) Prędkość (obr/min) Pobór mocy (kw) Standardowy luz (mm) strona 6

7 Przykłady zastosowań Klucz sterowany Microdrive RS zamontowany na statywie prowadzony ręcznie Klucz sterowany Microdrive RS zamontowany na statywie prowadzony ręcznie z automatycznym podajnikiem śrub i sterownikiem PLC typu MCU-S7 Zautomatyzowany klucz sterowany.z wkrętakiem Microdrive RS Moduł sprężynowy dla aplikacji wielowrzecionowych strona 7

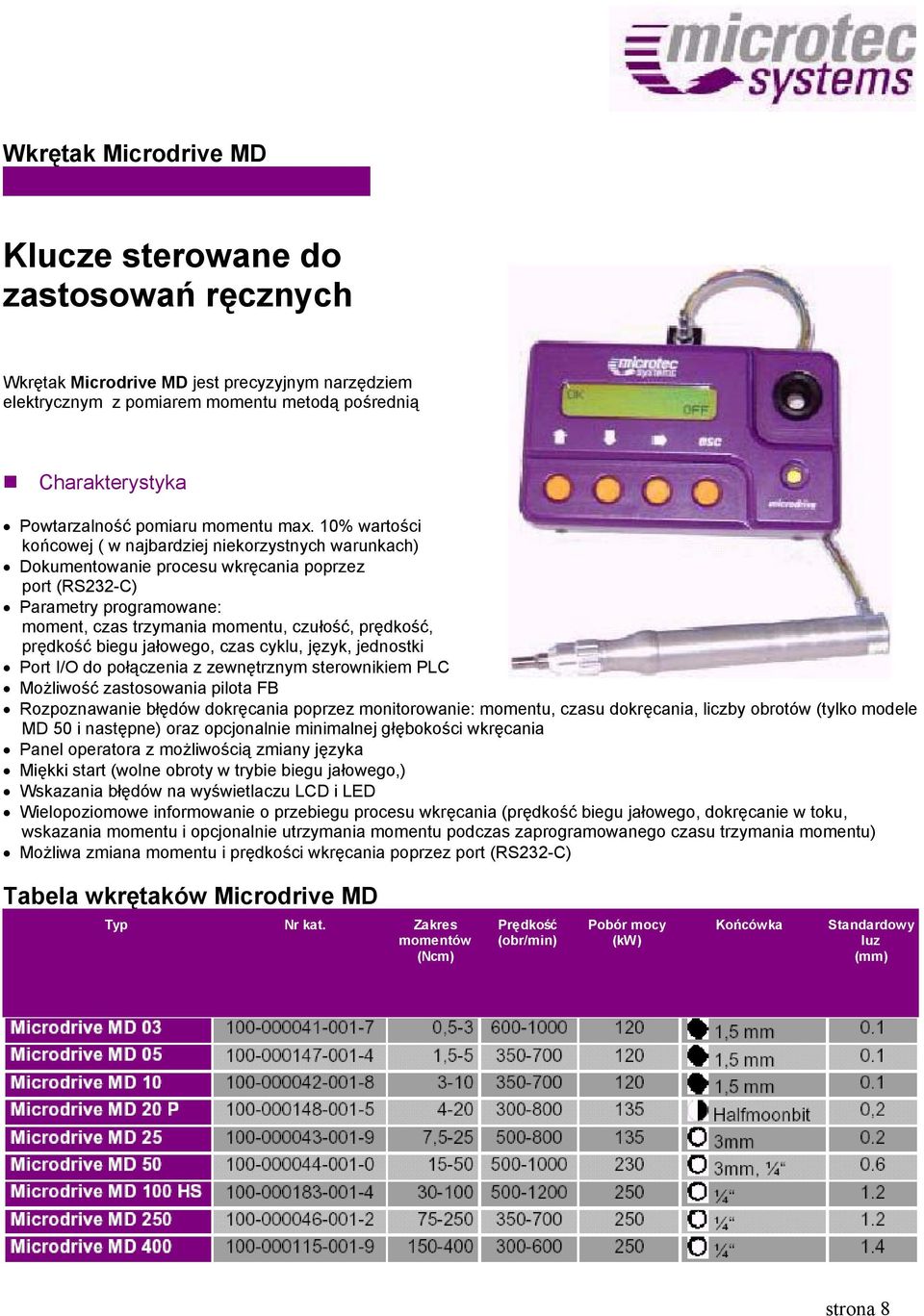

8 Wkrętak Microdrive MD Klucze sterowane do zastosowań ręcznych Wkrętak Microdrive MD jest precyzyjnym narzędziem elektrycznym z pomiarem momentu metodą pośrednią Charakterystyka Powtarzalność pomiaru momentu max. 10% wartości końcowej ( w najbardziej niekorzystnych warunkach) Dokumentowanie procesu wkręcania poprzez port (RS232-C) Parametry programowane: moment, czas trzymania momentu, czułość, prędkość, prędkość biegu jałowego, czas cyklu, język, jednostki Port I/O do połączenia z zewnętrznym sterownikiem PLC Możliwość zastosowania pilota FB Rozpoznawanie błędów dokręcania poprzez monitorowanie: momentu, czasu dokręcania, liczby obrotów (tylko modele MD 50 i następne) oraz opcjonalnie minimalnej głębokości wkręcania Panel operatora z możliwością zmiany języka Miękki start (wolne obroty w trybie biegu jałowego,) Wskazania błędów na wyświetlaczu LCD i LED Wielopoziomowe informowanie o przebiegu procesu wkręcania (prędkość biegu jałowego, dokręcanie w toku, wskazania momentu i opcjonalnie utrzymania momentu podczas zaprogramowanego czasu trzymania momentu) Możliwa zmiana momentu i prędkości wkręcania poprzez port (RS232-C) Tabela wkrętaków Microdrive MD Typ Nr kat. Zakres momentów (Ncm) Prędkość (obr/min) Pobór mocy (kw) Końcówka Standardowy luz (mm) strona 8

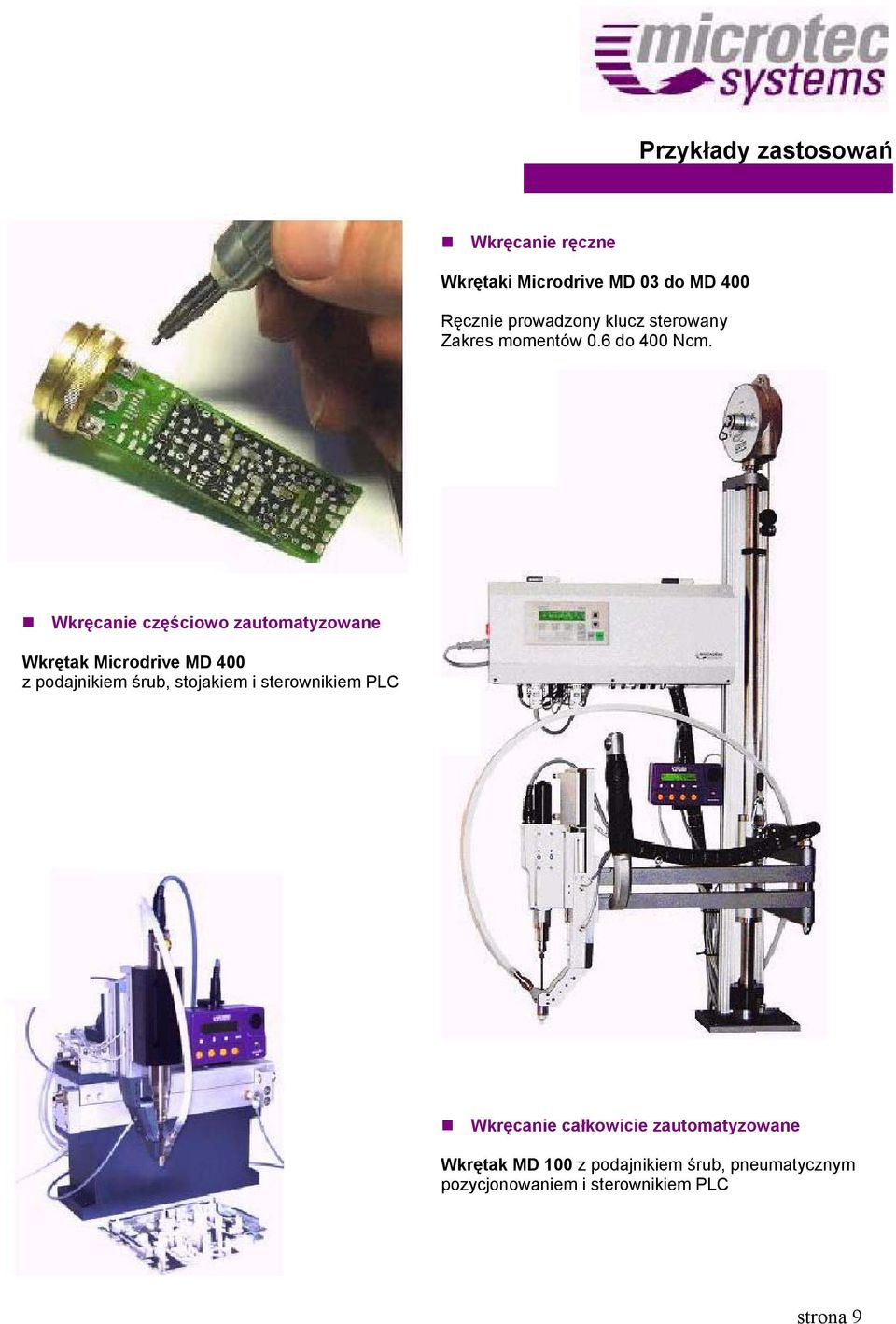

9 Przykłady zastosowań Wkręcanie ręczne Wkrętaki Microdrive MD 03 do MD 400 Ręcznie prowadzony klucz sterowany Zakres momentów 0.6 do 400 Ncm. Wkręcanie częściowo zautomatyzowane Wkrętak Microdrive MD 400 z podajnikiem śrub, stojakiem i sterownikiem PLC Wkręcanie całkowicie zautomatyzowane Wkrętak MD 100 z podajnikiem śrub, pneumatycznym pozycjonowaniem i sterownikiem PLC strona 9

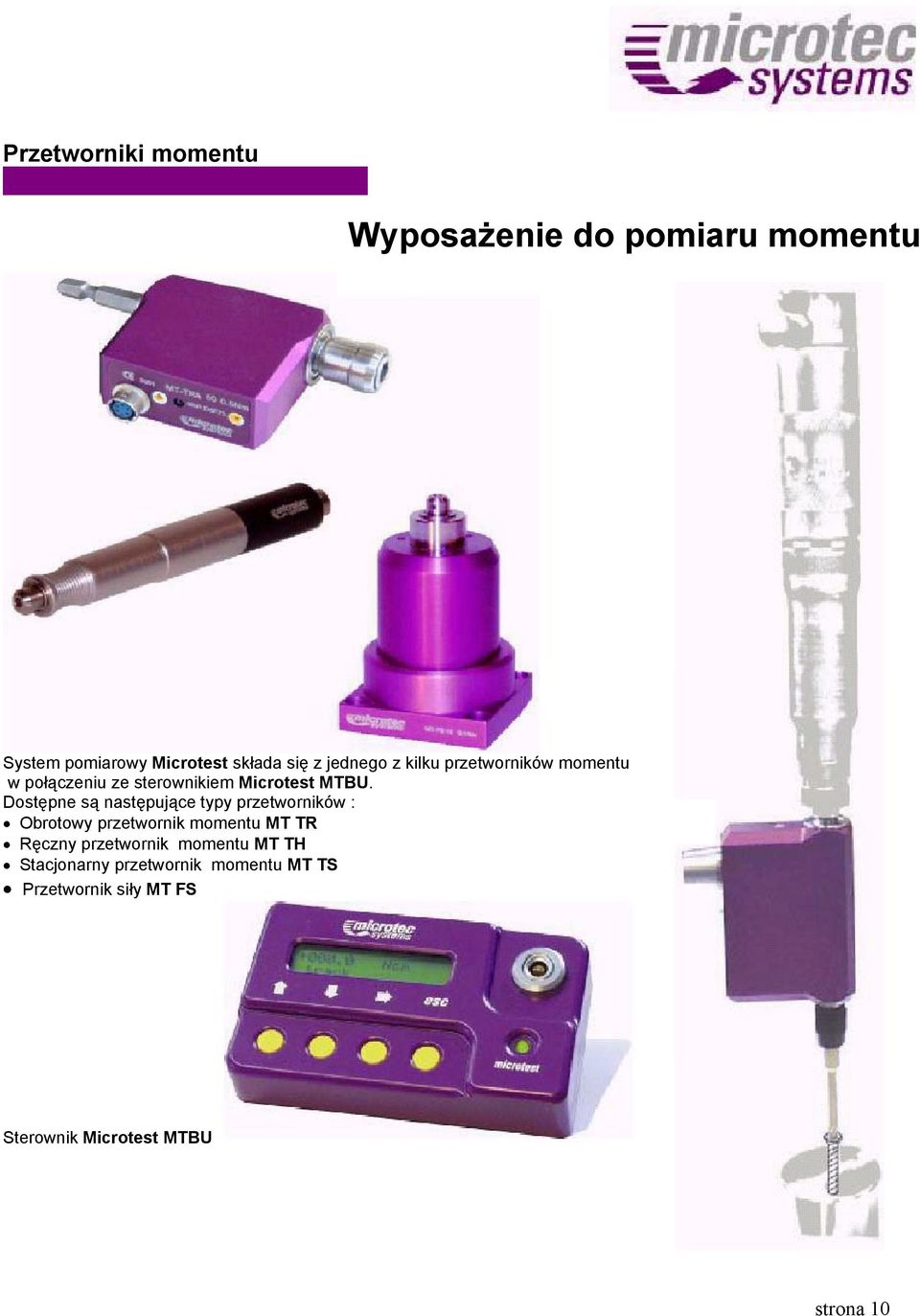

10 Przetworniki momentu Wyposażenie do pomiaru momentu System pomiarowy Microtest składa się z jednego z kilku przetworników momentu w połączeniu ze sterownikiem Microtest MTBU. Dostępne są następujące typy przetworników : Obrotowy przetwornik momentu MT TR Ręczny przetwornik momentu MT TH Stacjonarny przetwornik momentu MT TS Przetwornik siły MT FS Sterownik Microtest MTBU strona 10

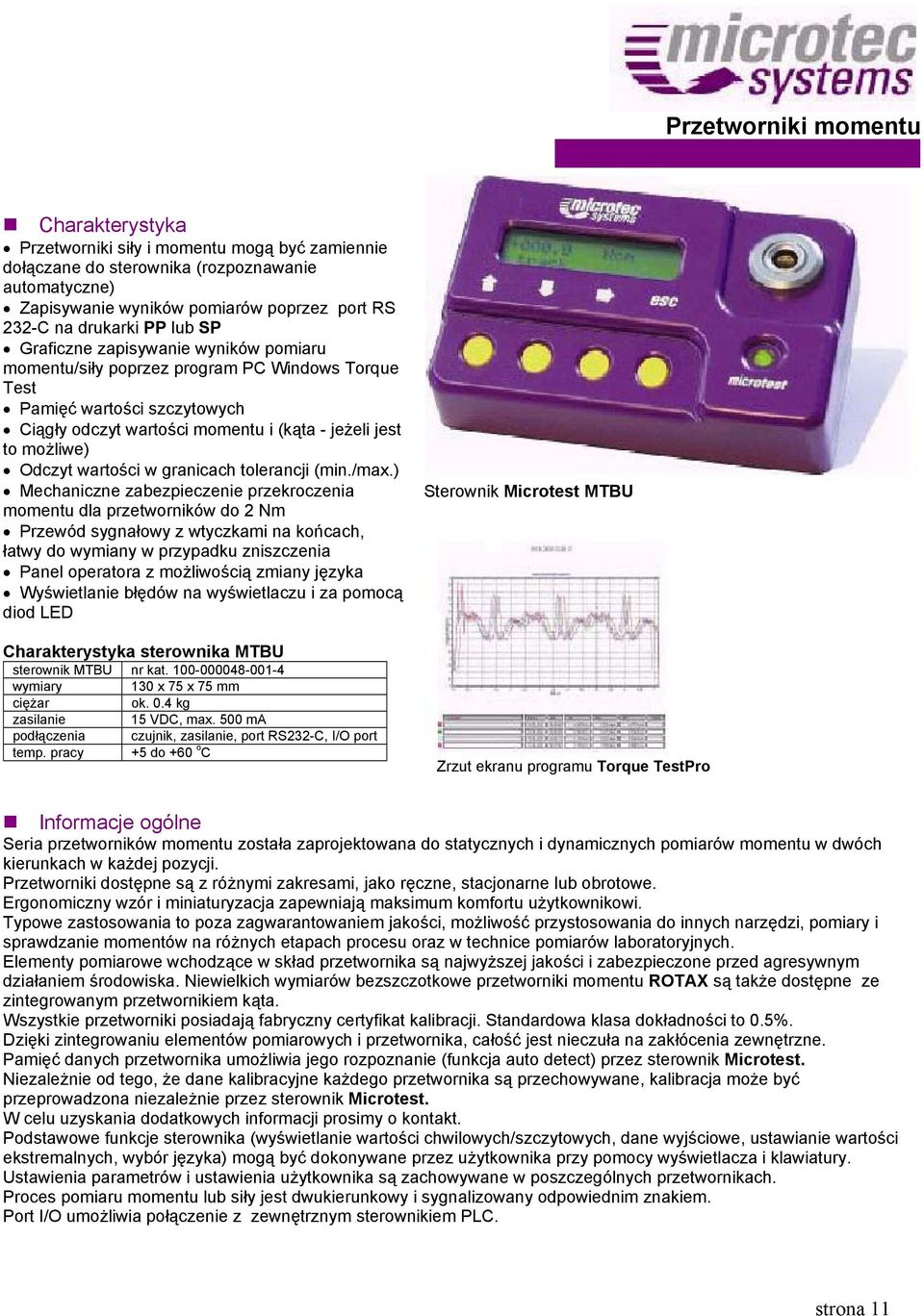

11 Przetworniki momentu Charakterystyka Przetworniki siły i momentu mogą być zamiennie dołączane do sterownika (rozpoznawanie automatyczne) Zapisywanie wyników pomiarów poprzez port RS 232-C na drukarki PP lub SP Graficzne zapisywanie wyników pomiaru momentu/siły poprzez program PC Windows Torque Test Pamięć wartości szczytowych Ciągły odczyt wartości momentu i (kąta - jeżeli jest to możliwe) Odczyt wartości w granicach tolerancji (min./max.) Mechaniczne zabezpieczenie przekroczenia momentu dla przetworników do 2 Nm Przewód sygnałowy z wtyczkami na końcach, łatwy do wymiany w przypadku zniszczenia Panel operatora z możliwością zmiany języka Wyświetlanie błędów na wyświetlaczu i za pomocą diod LED Charakterystyka sterownika MTBU sterownik MTBU nr kat wymiary 130 x 75 x 75 mm ciężar ok. 0.4 kg zasilanie 15 VDC, max. 500 ma podłączenia czujnik, zasilanie, port RS232-C, I/O port temp. pracy +5 do +60 o C Sterownik Microtest MTBU Zrzut ekranu programu Torque TestPro Informacje ogólne Seria przetworników momentu została zaprojektowana do statycznych i dynamicznych pomiarów momentu w dwóch kierunkach w każdej pozycji. Przetworniki dostępne są z różnymi zakresami, jako ręczne, stacjonarne lub obrotowe. Ergonomiczny wzór i miniaturyzacja zapewniają maksimum komfortu użytkownikowi. Typowe zastosowania to poza zagwarantowaniem jakości, możliwość przystosowania do innych narzędzi, pomiary i sprawdzanie momentów na różnych etapach procesu oraz w technice pomiarów laboratoryjnych. Elementy pomiarowe wchodzące w skład przetwornika są najwyższej jakości i zabezpieczone przed agresywnym działaniem środowiska. Niewielkich wymiarów bezszczotkowe przetworniki momentu ROTAX są także dostępne ze zintegrowanym przetwornikiem kąta. Wszystkie przetworniki posiadają fabryczny certyfikat kalibracji. Standardowa klasa dokładności to 0.5%. Dzięki zintegrowaniu elementów pomiarowych i przetwornika, całość jest nieczuła na zakłócenia zewnętrzne. Pamięć danych przetwornika umożliwia jego rozpoznanie (funkcja auto detect) przez sterownik Microtest. Niezależnie od tego, że dane kalibracyjne każdego przetwornika są przechowywane, kalibracja może być przeprowadzona niezależnie przez sterownik Microtest. W celu uzyskania dodatkowych informacji prosimy o kontakt. Podstawowe funkcje sterownika (wyświetlanie wartości chwilowych/szczytowych, dane wyjściowe, ustawianie wartości ekstremalnych, wybór języka) mogą być dokonywane przez użytkownika przy pomocy wyświetlacza i klawiatury. Ustawienia parametrów i ustawienia użytkownika są zachowywane w poszczególnych przetwornikach. Proces pomiaru momentu lub siły jest dwukierunkowy i sygnalizowany odpowiednim znakiem. Port I/O umożliwia połączenie z zewnętrznym sterownikiem PLC. strona 11

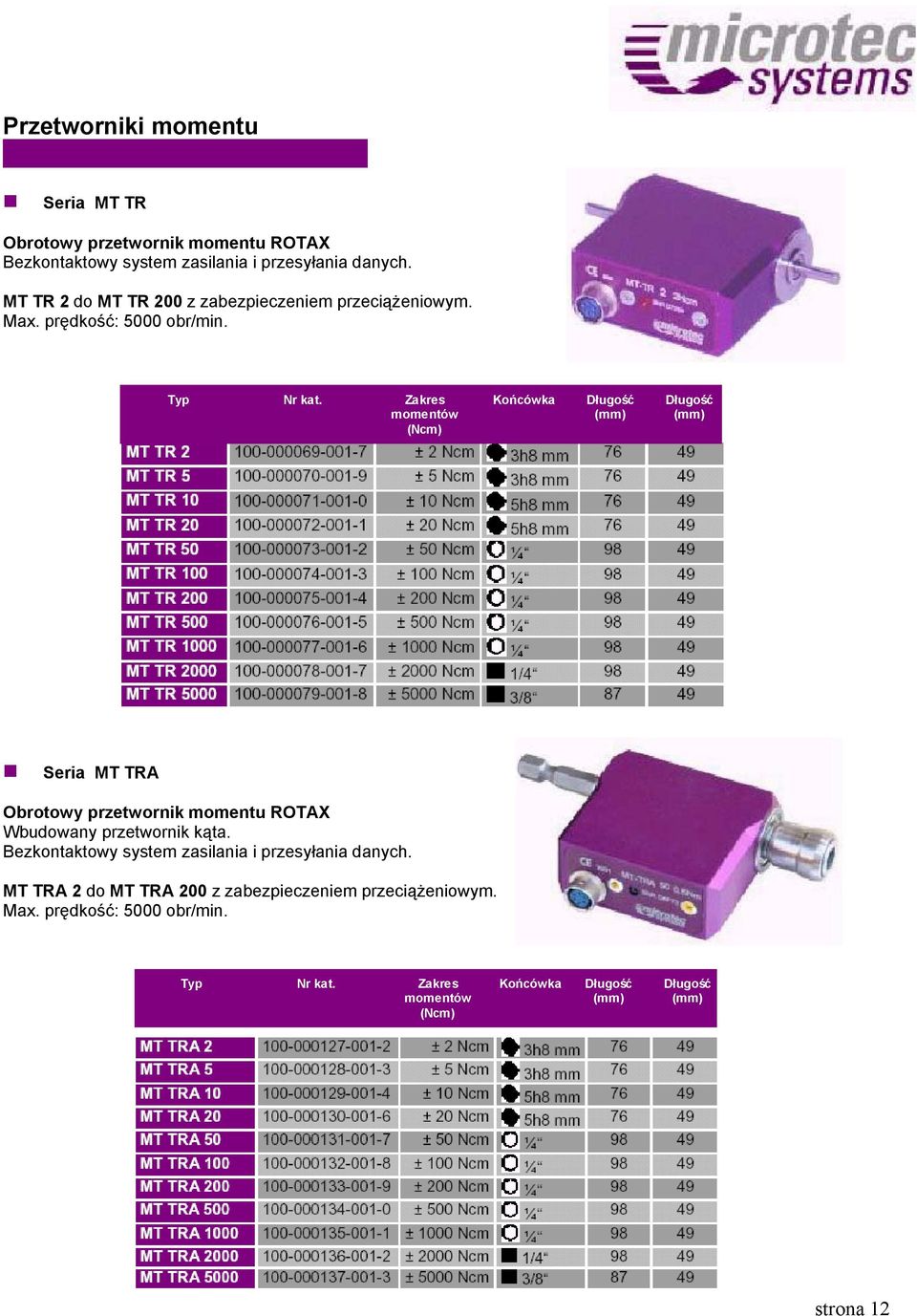

12 Przetworniki momentu Seria MT TR Obrotowy przetwornik momentu ROTAX Bezkontaktowy system zasilania i przesyłania danych. MT TR 2 do MT TR 200 z zabezpieczeniem przeciążeniowym. Max. prędkość: 5000 obr/min. Typ Nr kat. Zakres momentów (Ncm) Końcówka Długość (mm) Długość (mm) Seria MT TRA Obrotowy przetwornik momentu ROTAX Wbudowany przetwornik kąta. Bezkontaktowy system zasilania i przesyłania danych. MT TRA 2 do MT TRA 200 z zabezpieczeniem przeciążeniowym. Max. prędkość: 5000 obr/min. Typ Nr kat. Zakres momentów (Ncm) Końcówka Długość (mm) Długość (mm) strona 12

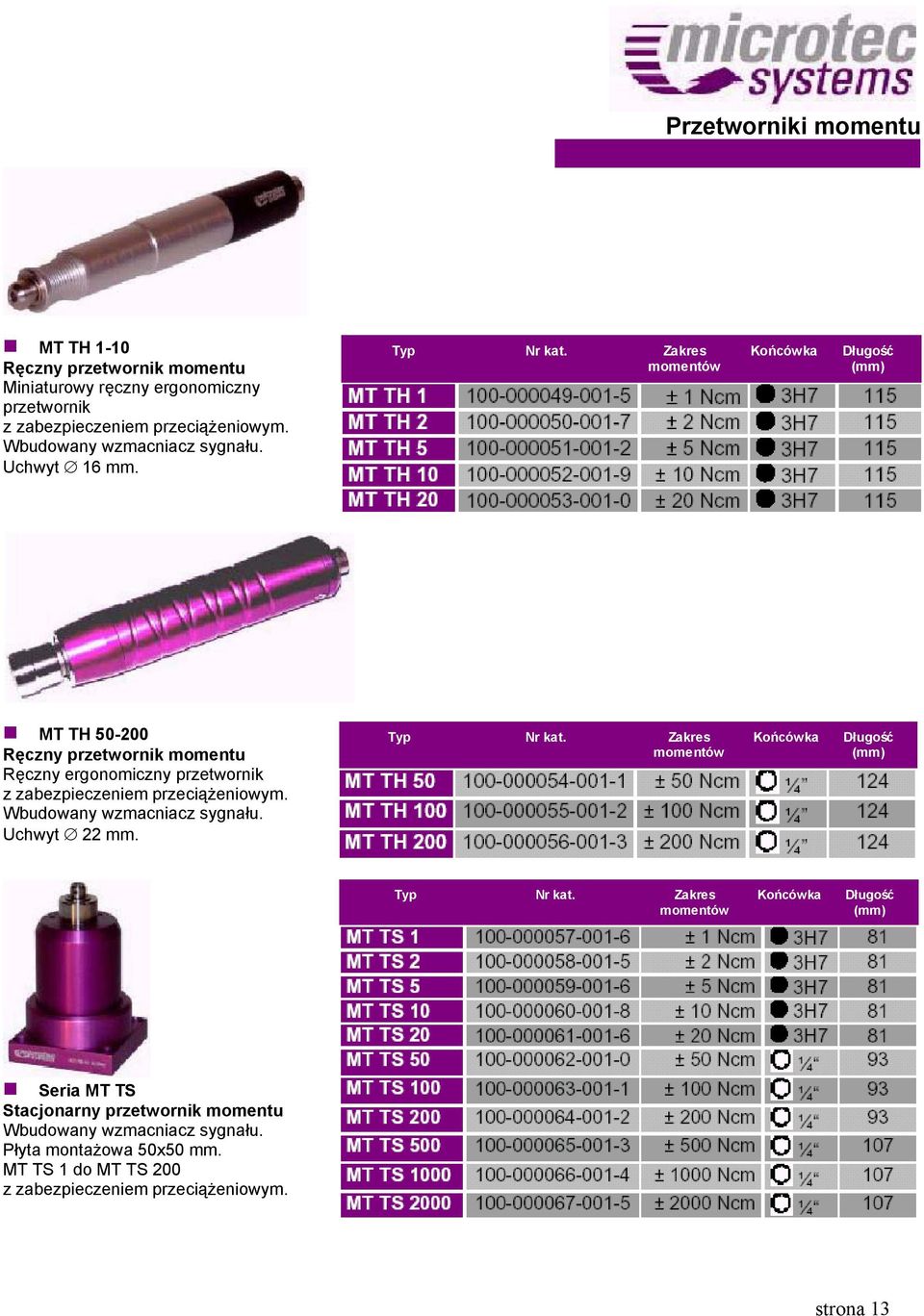

13 Przetworniki momentu MT TH 1-10 Ręczny przetwornik momentu Miniaturowy ręczny ergonomiczny przetwornik z zabezpieczeniem przeciążeniowym. Wbudowany wzmacniacz sygnału. Uchwyt 16 mm. Typ Nr kat. Zakres momentów Końcówka Długość (mm) MT TH Ręczny przetwornik momentu Ręczny ergonomiczny przetwornik z zabezpieczeniem przeciążeniowym. Wbudowany wzmacniacz sygnału. Uchwyt 22 mm. Typ Nr kat. Zakres momentów Końcówka Długość (mm) Typ Nr kat. Zakres momentów Końcówka Długość (mm) Seria MT TS Stacjonarny przetwornik momentu Wbudowany wzmacniacz sygnału. Płyta montażowa 50x50 mm. MT TS 1 do MT TS 200 z zabezpieczeniem przeciążeniowym. strona 13

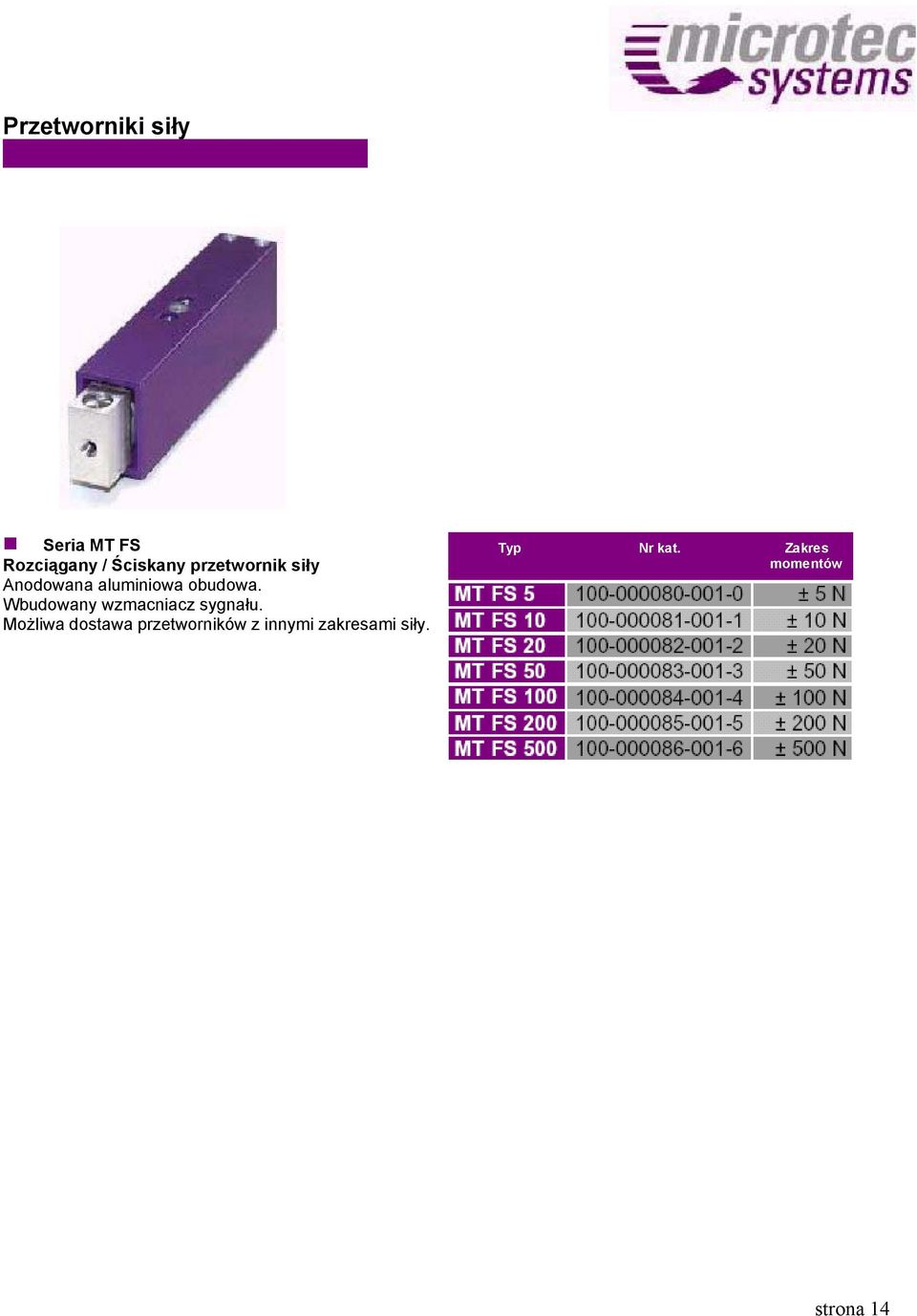

14 Przetworniki siły Microtest Torque Sensor Seria MT FS Rozciągany / Ściskany przetwornik siły Anodowana aluminiowa obudowa. Wbudowany wzmacniacz sygnału. Możliwa dostawa przetworników z innymi zakresami siły. Typ Nr kat. Zakres momentów Specifications strona 14

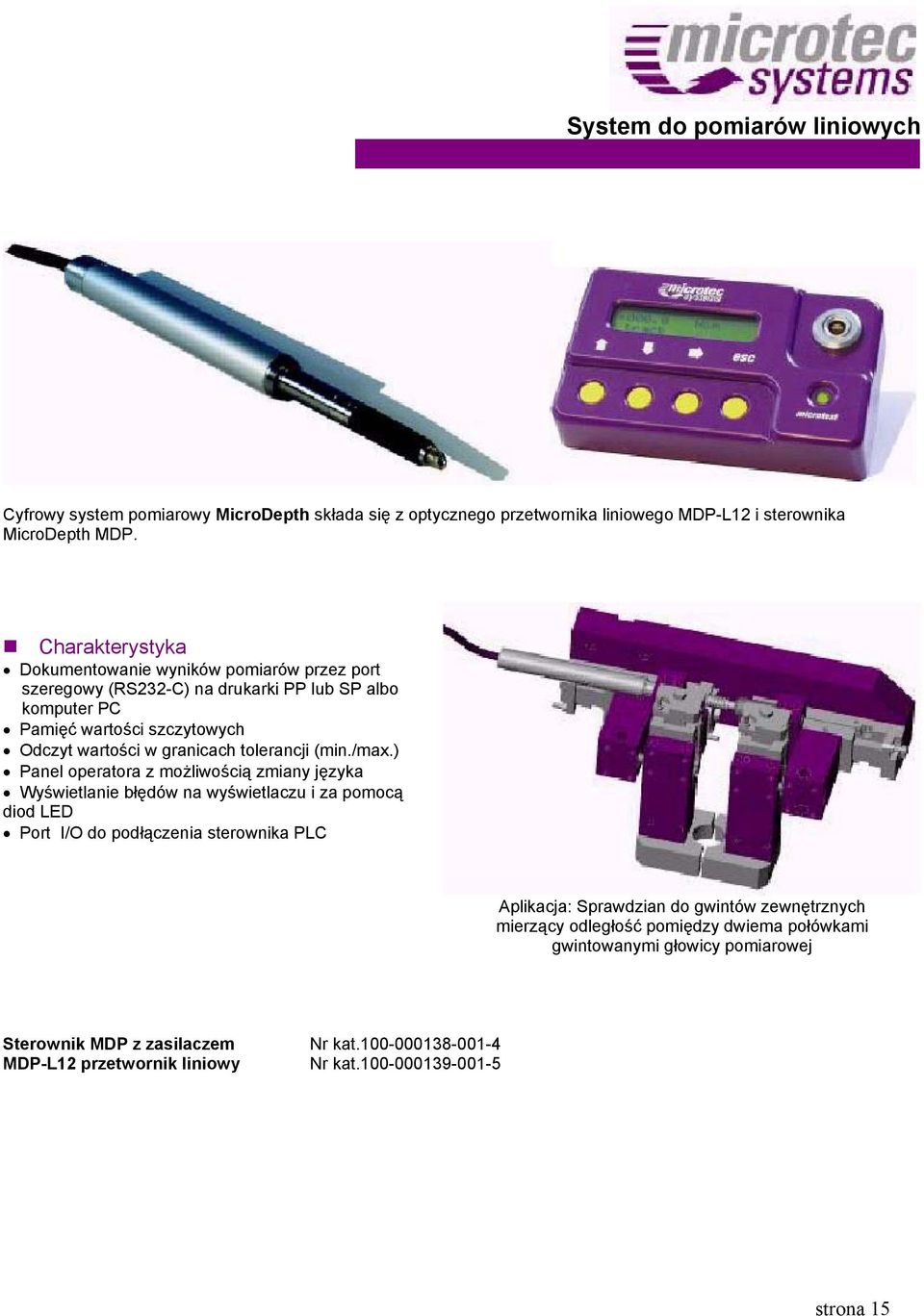

15 System do pomiarów liniowych Cyfrowy system pomiarowy MicroDepth składa się z optycznego przetwornika liniowego MDP-L12 i sterownika MicroDepth MDP. Charakterystyka Dokumentowanie wyników pomiarów przez port szeregowy (RS232-C) na drukarki PP lub SP albo komputer PC Pamięć wartości szczytowych Odczyt wartości w granicach tolerancji (min./max.) Panel operatora z możliwością zmiany języka Wyświetlanie błędów na wyświetlaczu i za pomocą diod LED Port I/O do podłączenia sterownika PLC Aplikacja: Sprawdzian do gwintów zewnętrznych mierzący odległość pomiędzy dwiema połówkami gwintowanymi głowicy pomiarowej Sterownik MDP z zasilaczem MDP-L12 przetwornik liniowy Nr kat Nr kat strona 15

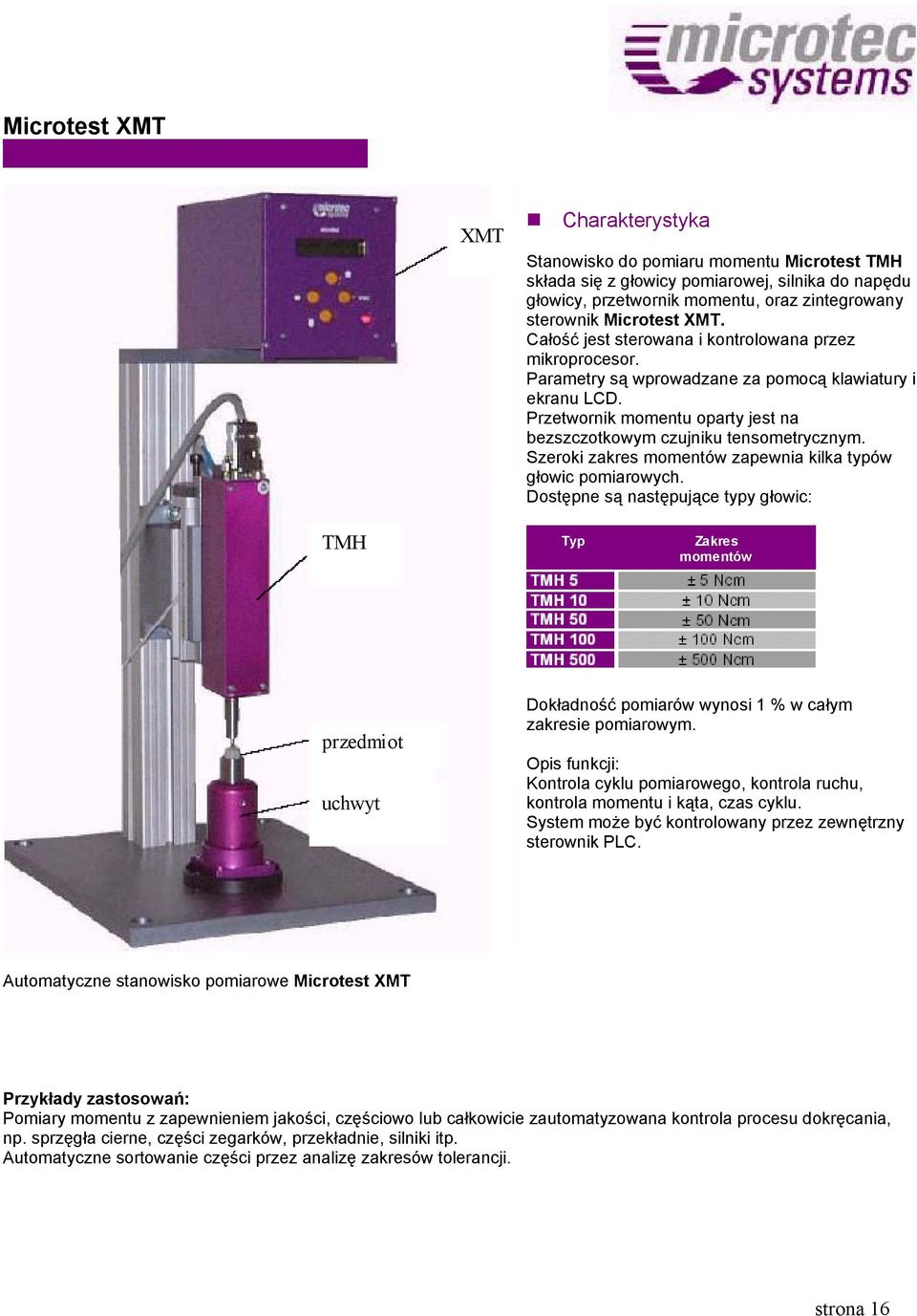

16 Microtest XMT XMT Charakterystyka Stanowisko do pomiaru momentu Microtest TMH składa się z głowicy pomiarowej, silnika do napędu głowicy, przetwornik momentu, oraz zintegrowany sterownik Microtest XMT. Całość jest sterowana i kontrolowana przez mikroprocesor. Parametry są wprowadzane za pomocą klawiatury i ekranu LCD. Przetwornik momentu oparty jest na bezszczotkowym czujniku tensometrycznym. Szeroki zakres momentów zapewnia kilka typów głowic pomiarowych. Dostępne są następujące typy głowic: TMH Typ Zakres momentów przedmiot uchwyt Dokładność pomiarów wynosi 1 % w całym zakresie pomiarowym. Opis funkcji: Kontrola cyklu pomiarowego, kontrola ruchu, kontrola momentu i kąta, czas cyklu. System może być kontrolowany przez zewnętrzny sterownik PLC. Automatyczne stanowisko pomiarowe Microtest XMT Przykłady zastosowań: Pomiary momentu z zapewnieniem jakości, częściowo lub całkowicie zautomatyzowana kontrola procesu dokręcania, np. sprzęgła cierne, części zegarków, przekładnie, silniki itp. Automatyczne sortowanie części przez analizę zakresów tolerancji. strona 16

17 Wyposażenie dodatkowe Sterownik PLC MCU-S7 wykonany na bazie sterownika Siemens S7-200, posiada panel operatora TD 200 oraz przyłącza wszystkich wejść i wyjść. Posiada zasilacz. MCU S7 08/06 z 8 wejściami i 6 wyjściami: Nr kat MCU S7 16/14 z 16 wejściami i 14 wyjściami: Nr kat MCU S7 24/22 z 24 wejściami i 22 wyjściami: Nr kat MCU S7 32/30 z 32 wejściami i 30 wyjściami: Nr kat Selektor bitów, umożliwia wybór bitu w połączeniu z wyborem momentu i prędkości. Współpracuje z ¼ bitami sześciokątnymi i sterownikiem Microdrive. Umożliwia ustawienie do trzech parametrów moment/prędkość. Sterownik będzie nieaktywny jeżeli zostanie użyty więcej niż jeden bit. Selektor jest przygotowany do montażu na statywie. Używa dwóch wejść sterownika PLC. Nr kat Statyw do wkrętaków GHP Uniwersalny stojak zapewniający ruch narzędzia w poziomie i pionie. Posiada płytę mocującą, podwójne, dwuczęściowe ramię z balanserem, uchwyt wkrętaka i uchwyt sterownika. Typ Nr kat. Współpracuje z systemem strona 17

18 Wyposażenie dodatkowe Podciśnieniowa pompa ssąca VPX 3 Nr kat Współpracuje z systemem wkrętaków Microdrive. Zasilanie zapewnia sterownik wkrętaka. Pracuje tylko podczas trybu biegu jałowego wkrętaka. Wydajność 3 l/min. Wymiary: 105 x 72 x 50 mm. Podciśnieniowa pompa ssąca VPX 6 Nr kat Współpracuje z systemem wkrętaków Microdrive. Zasilanie zapewnia sterownik wkrętaka. Pracuje tylko podczas trybu biegu jałowego wkrętaka. Wydajność 6 l/min. Wymiary: 190 x 138 x 123 mm. Pilot FB Nr kat Umożliwia sterowanie z odległości systemem Micridrive. Włącznik nożny FS Nr kat Umożliwia włączanie wkrętaka i zmianę kierunku obrotów. strona 18

19 Wyposażenie dodatkowe Kaseta probiercza seria SGQ i SGR Służy do ręcznego układania małych wkrętów. Dostępna ze szczelinami prostokątnymi lub kołowymi. Zastosowanie: do wkrętów do 6 mm i 30 mm długości. Wymiary: 110 x 110 x 35 mm. Szerokość rusztu Szczeliny prostokątne Typ Nr kat. Szczeliny kołowe Typ Nr kat. Miniaturowa kaseta probiercza seria MSG Służy do ręcznego układania najmniejszych wkrętów. Zastosowanie: do wkrętów do 1.5 mm i 10 mm długości. Wymiary: 70 x 70 x 15 mm. Szerokość rusztu Typ Nr kat. strona 19

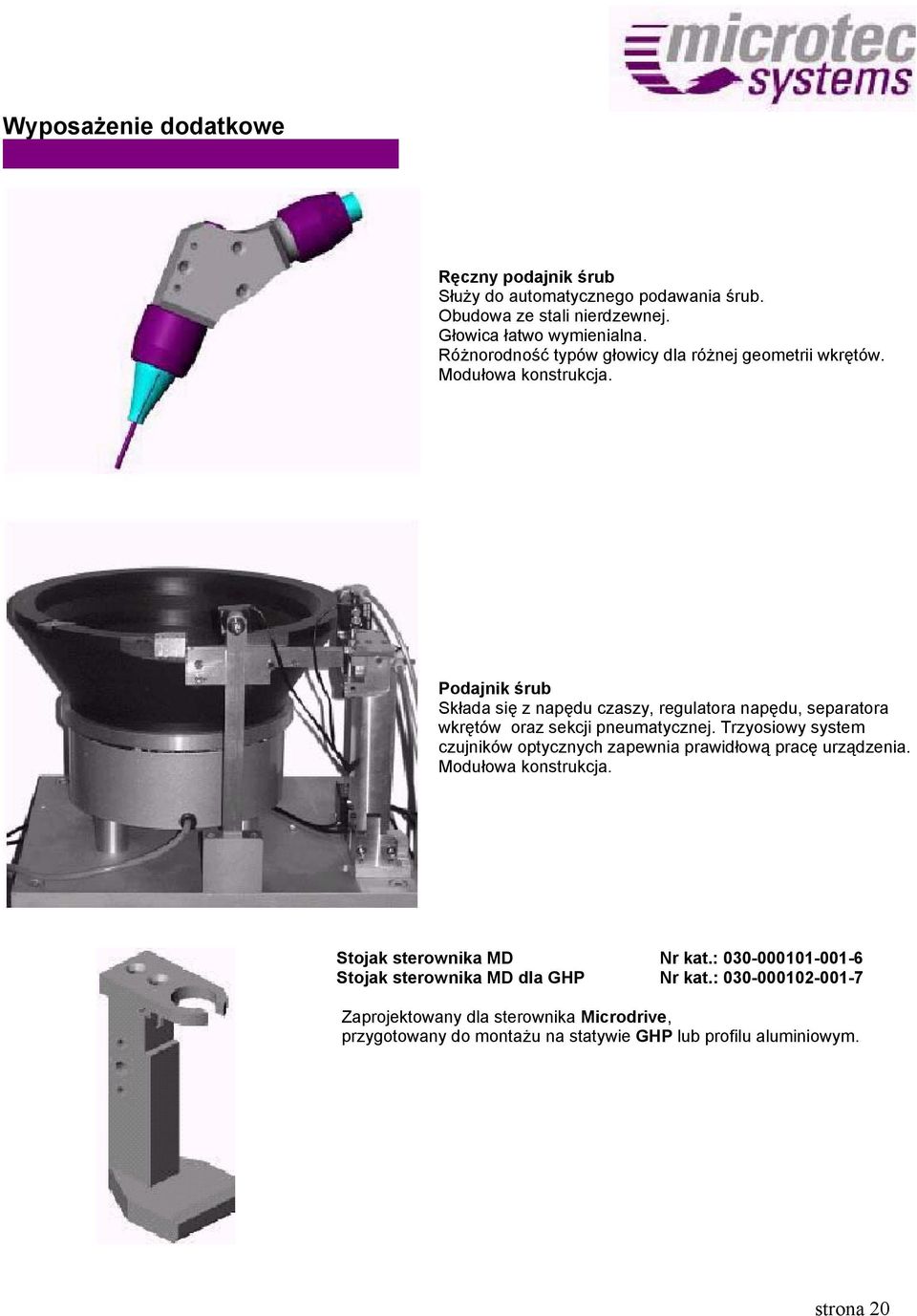

20 Wyposażenie dodatkowe Ręczny podajnik śrub Służy do automatycznego podawania śrub. Obudowa ze stali nierdzewnej. Głowica łatwo wymienialna. Różnorodność typów głowicy dla różnej geometrii wkrętów. Modułowa konstrukcja. Podajnik śrub Składa się z napędu czaszy, regulatora napędu, separatora wkrętów oraz sekcji pneumatycznej. Trzyosiowy system czujników optycznych zapewnia prawidłową pracę urządzenia. Modułowa konstrukcja. Stojak sterownika MD Nr kat.: Stojak sterownika MD dla GHP Nr kat.: Zaprojektowany dla sterownika Microdrive, przygotowany do montażu na statywie GHP lub profilu aluminiowym. strona 20

21 Wyposażenie dodatkowe Drukarka PP Nr kat Drukarka igłowa (40 znaków / linie) z portem szeregowym RS232-C. Służy do rejestracji wyników pomiarów systemu wkrętaków Microdrive lub systemu pomiarowego Microtest. Wymiary: 106 x 180 x 88 mm. Drukarka statystyczna SP Nr kat Drukarka igłowa (40 znaków / linie) z portem szeregowym RS232-C. Służy do rejestracji wyników pomiarów systemu pomiarowego Microtest i analizy statystycznej (numer pomiaru, wartość min/maks, rozrzut, wartość średnia, odchyłka, wariancja, charakterystyczny znak jakości produkcji, wykres kolumnowy). Pojemność pamięci 9999 pomiarów. Wymiary: 180 x 180 x 84 mm. Program - Torque Test TT Nr kat Pracuje pod systemem Windows. Służy do graficznego zapisu i analizy momentu względem czasu lub kąta oraz siły względem czasu. Możliwość skalowania osi, ustawiania maksymalnych i chwilowych wartości. Przesył danych do komputera PC poprzez port szeregowy (RS232-C). Wymagania sprzętowe: PC (min. 486 lub Pentium), szybkość transmisji danych baud, wolny port szeregowy (COM 1). strona 21

22 Przykłady zastosowań Aplikacja złożona z kilku wkrętaków System wielowrzecionowy do skręcania obudowy golarki odległość 12 mm pomiędzy wkrętami osiągnięta przy zastosowaniu nasadki offsetowej strona 22
