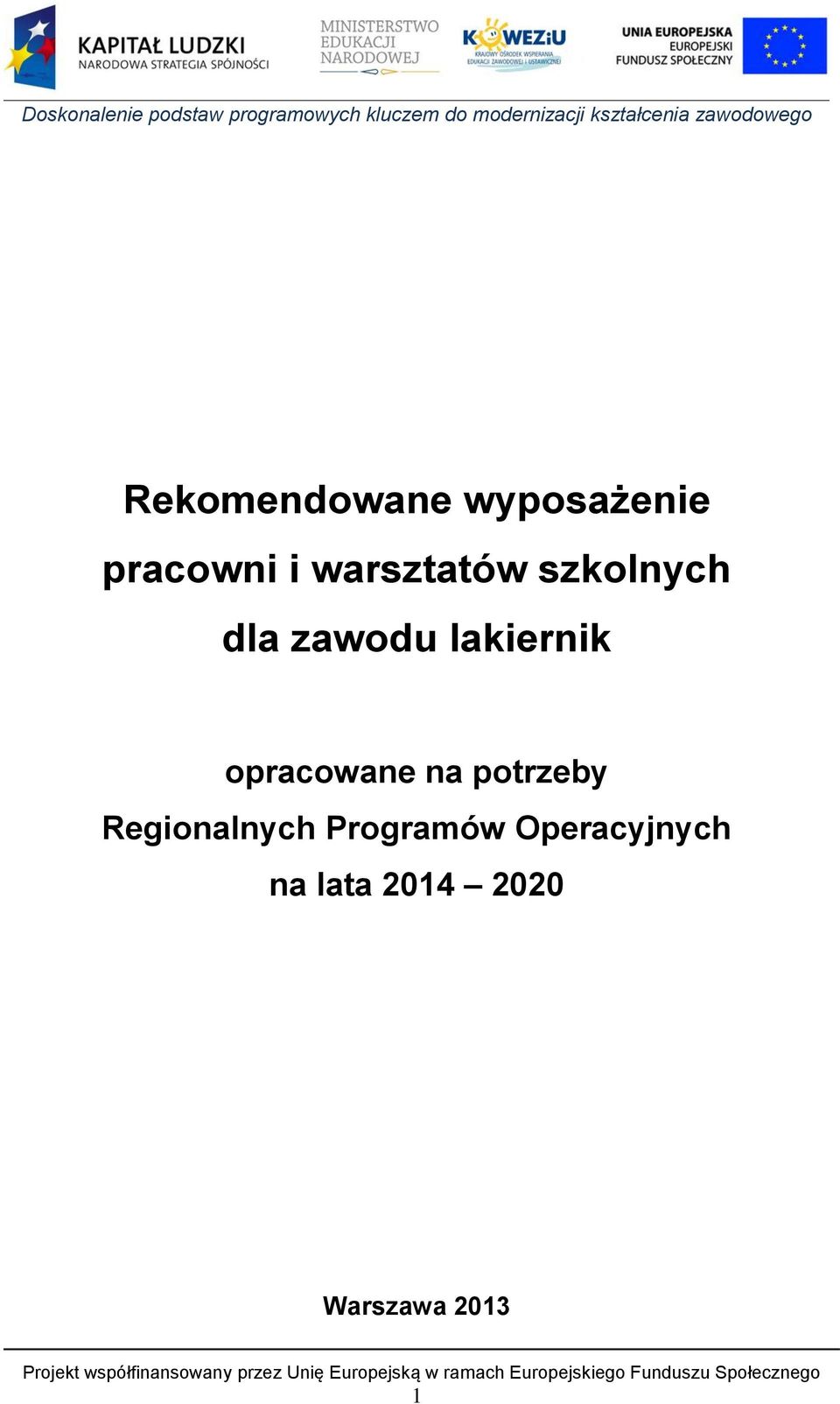

1 Rekomendowane wyposażenie pracowni i warsztatów szkolnych dla zawodu lakiernik opracowane na potrzeby Regionalnych Programów Operacyjnych na lata Warszawa

2 Autorzy: Leszek Kucharski, Tomasz Jeziorowski, Sylwester Kluj; Konsultanci przedstawiciele następujących instytucji: Autoryzowana stacja obsługi M. Romanowski Radom, Blacharstwo-Lakiernictwo-Mechanika Rajec Szlachecki, Auto-Markt Radom, LACTOMIL Zakrzew, LOGIS Radom, M i R Prasek Koncesjoner Peugeota Radom; Ujednolicanie zapisów: Roman Ruprecht, Zbigniew Pilch; Lider zadania Opracowanie standardów wyposażenia pracowni i warsztatów szkolnych : Małgorzata Sołtysiak Koordynator merytoryczny projektu: Maria Suliga Kierownik Zespołu ds. projektów KOWEZiU: Agnieszka Pfeiffer Redakcja i skład: Biuro Projektów KOWEZiU Publikacja powstała w ramach projektu systemowego Doskonalenie podstaw programowych kluczem do modernizacji kształcenia zawodowego w ramach Działania 3.3. Poprawa jakości kształcenia, Poddziałanie Modernizacja treści i metod kształcenia, Priorytet III, Program Operacyjny KAPITAŁ LUDZKI. Projekt realizowany przez Krajowy Ośrodek Wspierania Edukacji Zawodowej i Ustawicznej. Projekt współfinansowany przez Unię Europejską w ramach Europejskiego Funduszu Społecznego. Publikacja jest dystrybuowana bezpłatnie. Copyright by Krajowy Ośrodek Wspierania Edukacji Zawodowej i Ustawicznej Warszawa 2013 Krajowy Ośrodek Wspierania Edukacji Zawodowej i Ustawicznej Warszawa ul. Spartańska 1B 2

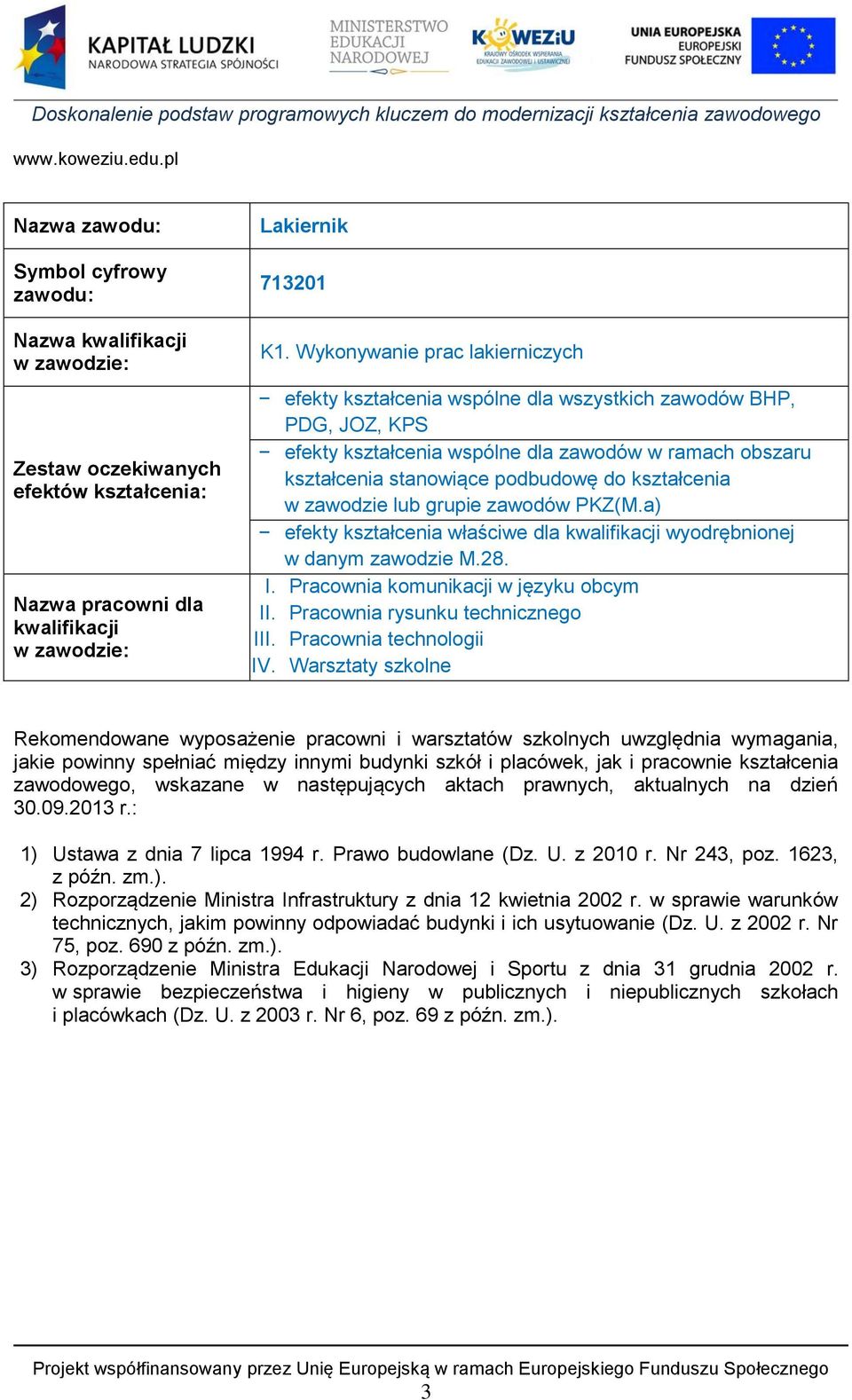

3 Nazwa zawodu: Symbol cyfrowy zawodu: Nazwa kwalifikacji w zawodzie: Zestaw oczekiwanych efektów kształcenia: Nazwa pracowni dla kwalifikacji w zawodzie: Lakiernik K1. Wykonywanie prac lakierniczych efekty kształcenia wspólne dla wszystkich zawodów BHP, PDG, JOZ, KPS efekty kształcenia wspólne dla zawodów w ramach obszaru kształcenia stanowiące podbudowę do kształcenia w zawodzie lub grupie zawodów PKZ(M.a) efekty kształcenia właściwe dla kwalifikacji wyodrębnionej w danym zawodzie M.28. I. Pracownia komunikacji w języku obcym II. Pracownia rysunku technicznego III. Pracownia technologii IV. Warsztaty szkolne Rekomendowane wyposażenie pracowni i warsztatów szkolnych uwzględnia wymagania, jakie powinny spełniać między innymi budynki szkół i placówek, jak i pracownie kształcenia zawodowego, wskazane w następujących aktach prawnych, aktualnych na dzień r.: 1) Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2010 r. Nr 243, poz. 1623, z późn. zm.). 2) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. Nr 75, poz. 690 z późn. zm.). 3) Rozporządzenie Ministra Edukacji Narodowej i Sportu z dnia 31 grudnia 2002 r. w sprawie bezpieczeństwa i higieny w publicznych i niepublicznych szkołach i placówkach (Dz. U. z 2003 r. Nr 6, poz. 69 z późn. zm.). 3

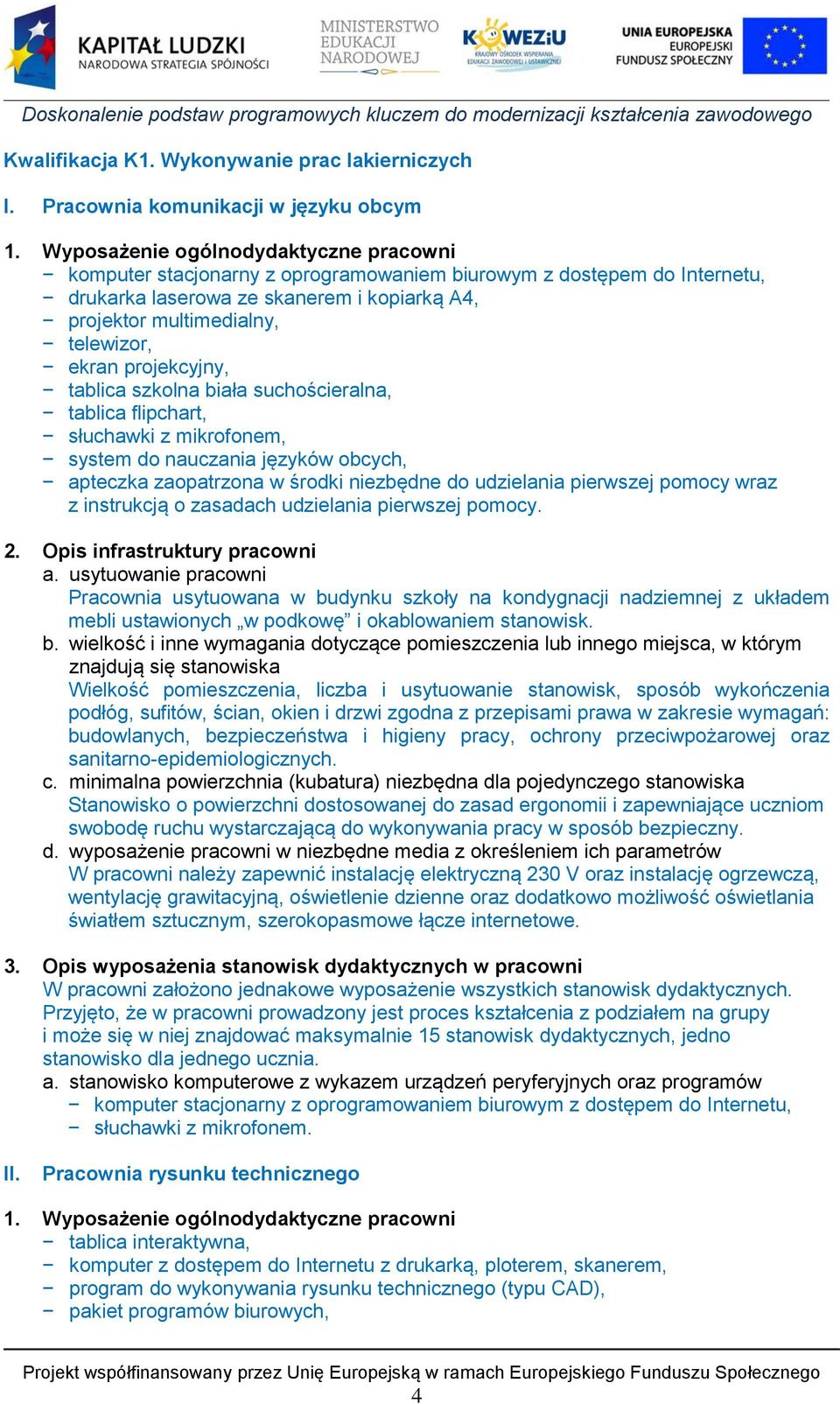

4 Kwalifikacja K1. Wykonywanie prac lakierniczych I. Pracownia komunikacji w języku obcym 1. Wyposażenie ogólnodydaktyczne pracowni komputer stacjonarny z oprogramowaniem biurowym z dostępem do Internetu, drukarka laserowa ze skanerem i kopiarką A4, projektor multimedialny, telewizor, ekran projekcyjny, tablica szkolna biała suchościeralna, tablica flipchart, słuchawki z mikrofonem, system do nauczania języków obcych, apteczka zaopatrzona w środki niezbędne do udzielania pierwszej pomocy wraz z instrukcją o zasadach udzielania pierwszej pomocy. 2. Opis infrastruktury pracowni a. usytuowanie pracowni Pracownia usytuowana w budynku szkoły na kondygnacji nadziemnej z układem mebli ustawionych w podkowę i okablowaniem stanowisk. b. wielkość i inne wymagania dotyczące pomieszczenia lub innego miejsca, w którym znajdują się stanowiska Wielkość pomieszczenia, liczba i usytuowanie stanowisk, sposób wykończenia podłóg, sufitów, ścian, okien i drzwi zgodna z przepisami prawa w zakresie wymagań: budowlanych, bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej oraz sanitarno-epidemiologicznych. c. minimalna powierzchnia (kubatura) niezbędna dla pojedynczego stanowiska Stanowisko o powierzchni dostosowanej do zasad ergonomii i zapewniające uczniom swobodę ruchu wystarczającą do wykonywania pracy w sposób bezpieczny. d. wyposażenie pracowni w niezbędne media z określeniem ich parametrów W pracowni należy zapewnić instalację elektryczną 230 V oraz instalację ogrzewczą, wentylację grawitacyjną, oświetlenie dzienne oraz dodatkowo możliwość oświetlania światłem sztucznym, szerokopasmowe łącze internetowe. 3. Opis wyposażenia stanowisk dydaktycznych w pracowni W pracowni założono jednakowe wyposażenie wszystkich stanowisk dydaktycznych. Przyjęto, że w pracowni prowadzony jest proces kształcenia z podziałem na grupy i może się w niej znajdować maksymalnie 15 stanowisk dydaktycznych, jedno stanowisko dla jednego ucznia. a. stanowisko komputerowe z wykazem urządzeń peryferyjnych oraz programów komputer stacjonarny z oprogramowaniem biurowym z dostępem do Internetu, słuchawki z mikrofonem. II. Pracownia rysunku technicznego 1. Wyposażenie ogólnodydaktyczne pracowni tablica interaktywna, komputer z dostępem do Internetu z drukarką, ploterem, skanerem, program do wykonywania rysunku technicznego (typu CAD), pakiet programów biurowych, 4

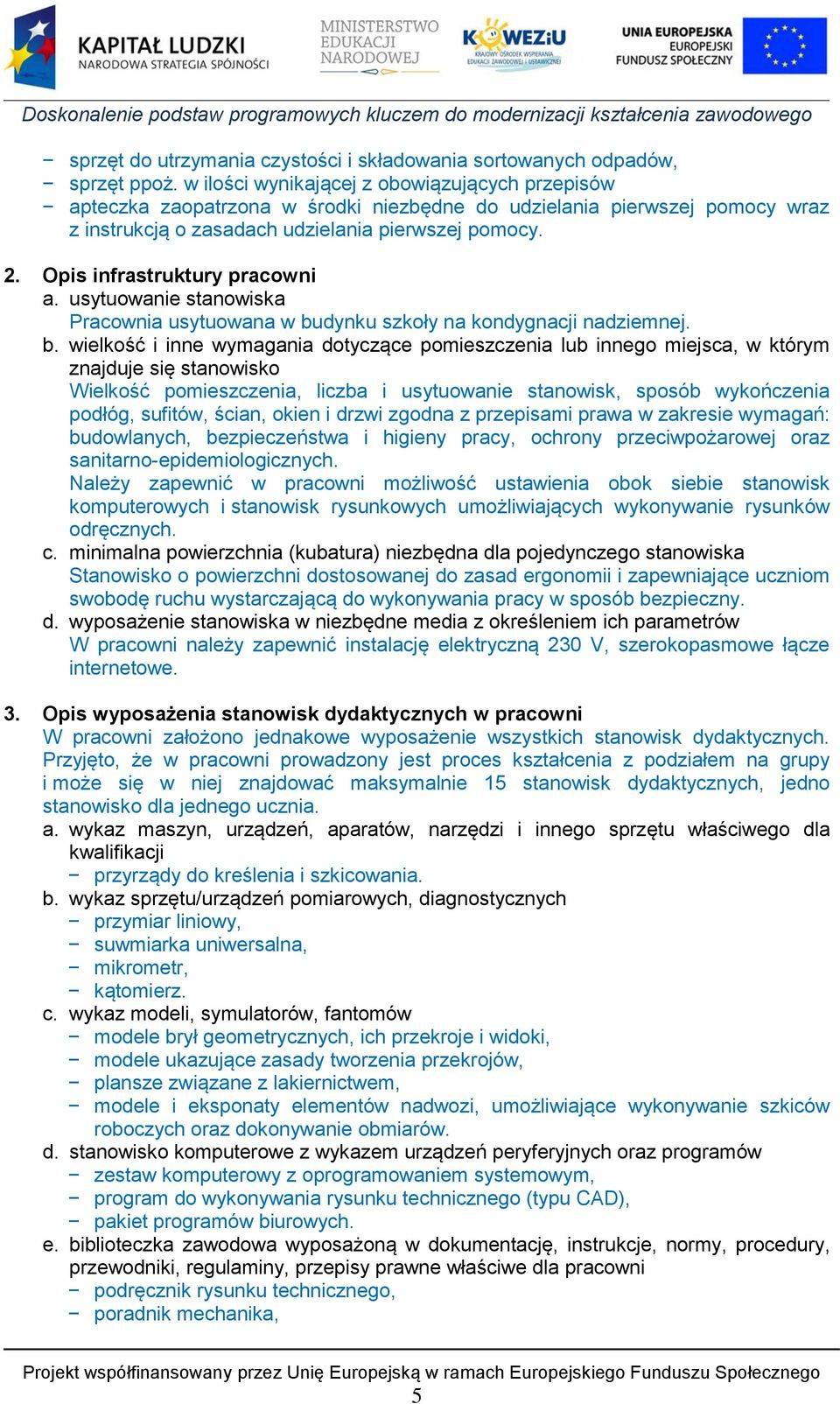

5 sprzęt do utrzymania czystości i składowania sortowanych odpadów, sprzęt ppoż. w ilości wynikającej z obowiązujących przepisów apteczka zaopatrzona w środki niezbędne do udzielania pierwszej pomocy wraz z instrukcją o zasadach udzielania pierwszej pomocy. 2. Opis infrastruktury pracowni a. usytuowanie stanowiska Pracownia usytuowana w budynku szkoły na kondygnacji nadziemnej. b. wielkość i inne wymagania dotyczące pomieszczenia lub innego miejsca, w którym znajduje się stanowisko Wielkość pomieszczenia, liczba i usytuowanie stanowisk, sposób wykończenia podłóg, sufitów, ścian, okien i drzwi zgodna z przepisami prawa w zakresie wymagań: budowlanych, bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej oraz sanitarno-epidemiologicznych. Należy zapewnić w pracowni możliwość ustawienia obok siebie stanowisk komputerowych i stanowisk rysunkowych umożliwiających wykonywanie rysunków odręcznych. c. minimalna powierzchnia (kubatura) niezbędna dla pojedynczego stanowiska Stanowisko o powierzchni dostosowanej do zasad ergonomii i zapewniające uczniom swobodę ruchu wystarczającą do wykonywania pracy w sposób bezpieczny. d. wyposażenie stanowiska w niezbędne media z określeniem ich parametrów W pracowni należy zapewnić instalację elektryczną 230 V, szerokopasmowe łącze internetowe. 3. Opis wyposażenia stanowisk dydaktycznych w pracowni W pracowni założono jednakowe wyposażenie wszystkich stanowisk dydaktycznych. Przyjęto, że w pracowni prowadzony jest proces kształcenia z podziałem na grupy i może się w niej znajdować maksymalnie 15 stanowisk dydaktycznych, jedno stanowisko dla jednego ucznia. a. wykaz maszyn, urządzeń, aparatów, narzędzi i innego sprzętu właściwego dla kwalifikacji przyrządy do kreślenia i szkicowania. b. wykaz sprzętu/urządzeń pomiarowych, diagnostycznych przymiar liniowy, suwmiarka uniwersalna, mikrometr, kątomierz. c. wykaz modeli, symulatorów, fantomów modele brył geometrycznych, ich przekroje i widoki, modele ukazujące zasady tworzenia przekrojów, plansze związane z lakiernictwem, modele i eksponaty elementów nadwozi, umożliwiające wykonywanie szkiców roboczych oraz dokonywanie obmiarów. d. stanowisko komputerowe z wykazem urządzeń peryferyjnych oraz programów zestaw komputerowy z oprogramowaniem systemowym, program do wykonywania rysunku technicznego (typu CAD), pakiet programów biurowych. e. biblioteczka zawodowa wyposażoną w dokumentację, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właściwe dla pracowni podręcznik rysunku technicznego, poradnik mechanika, 5

6 przykładowe dokumentacje techniczne i technologiczne związane z wykonywaniem i naprawą elementów i wyrobów z blachy, wybrane normy dotyczące rysunku technicznego, katalogi elementów i części urządzeń precyzyjnych, przykładowe dokumentacje techniczno-ruchowe, podręczniki dotyczące obsługi programu do rysunku technicznego (typu CAD). III. Pracownia technologii 1. Wyposażenie ogólnodydaktyczne pracowni tablica szkolna biała suchościeralna, regały na modele, materiały, prefabrykaty, zamykana szafa biblioteczna, stojak na plansze, ekran, rzutnik multimedialny, komputer z oprogramowaniem biurowym połączony z Internetem, oprogramowanie do sporządzania kalkulacji kosztów, drukarka, skaner, przyrządy pomiarowe do wykonywania pomiarów długości i kąta, komplet przyborów kreślarskich do wykonywania rysunków na tablicy, modele elementów nadwozi, filmy dydaktyczne o tematyce zawodowej i BHP, biblioteczka podręczna z literaturą przedmiotową (podręczniki zawodowe tekstowe i na nośnikach elektronicznych z zakresu robót lakierniczych, multimedialne źródła informacji zawodowej, poradniki, instrukcje, procedury i normy techniczne, aprobaty techniczne i certyfikaty jakości materiałów, katalogi elementów nadwozi samochodowych). 2. Opis infrastruktury pracowni a. usytuowanie pracowni Pracownia usytuowana w budynku szkoły na kondygnacji nadziemnej. b. wielkość i inne wymagania dotyczące pomieszczenia lub innego miejsca, w którym znajduje się pracownia Wielkość pomieszczenia, liczba i usytuowanie stanowisk, sposób wykończenia podłóg, sufitów, ścian, okien i drzwi zgodna z przepisami prawa w zakresie wymagań: budowlanych, bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej oraz sanitarno-epidemiologicznych. c. minimalna powierzchnia (kubatura) niezbędna dla pojedynczego stanowiska Stanowisko o powierzchni dostosowanej do zasad ergonomii i zapewniające uczniom swobodę ruchu wystarczającą do wykonywania pracy w sposób bezpieczny. d. wyposażenie stanowiska w niezbędne media z określeniem ich parametrów W pracowni należy zapewnić instalację elektryczną 230 V oraz instalację ogrzewczą, wentylację grawitacyjną, oświetlenie dzienne oraz dodatkowo możliwość oświetlania światłem sztucznym, szerokopasmowe łącze internetowe. 3. Opis wyposażenia poszczególnych stanowisk dydaktycznych w pracowni W pracowni założono jednakowe wyposażenie wszystkich stanowisk dydaktycznych. Przyjęto, że w pracowni prowadzony jest proces kształcenia z podziałem na grupy 6

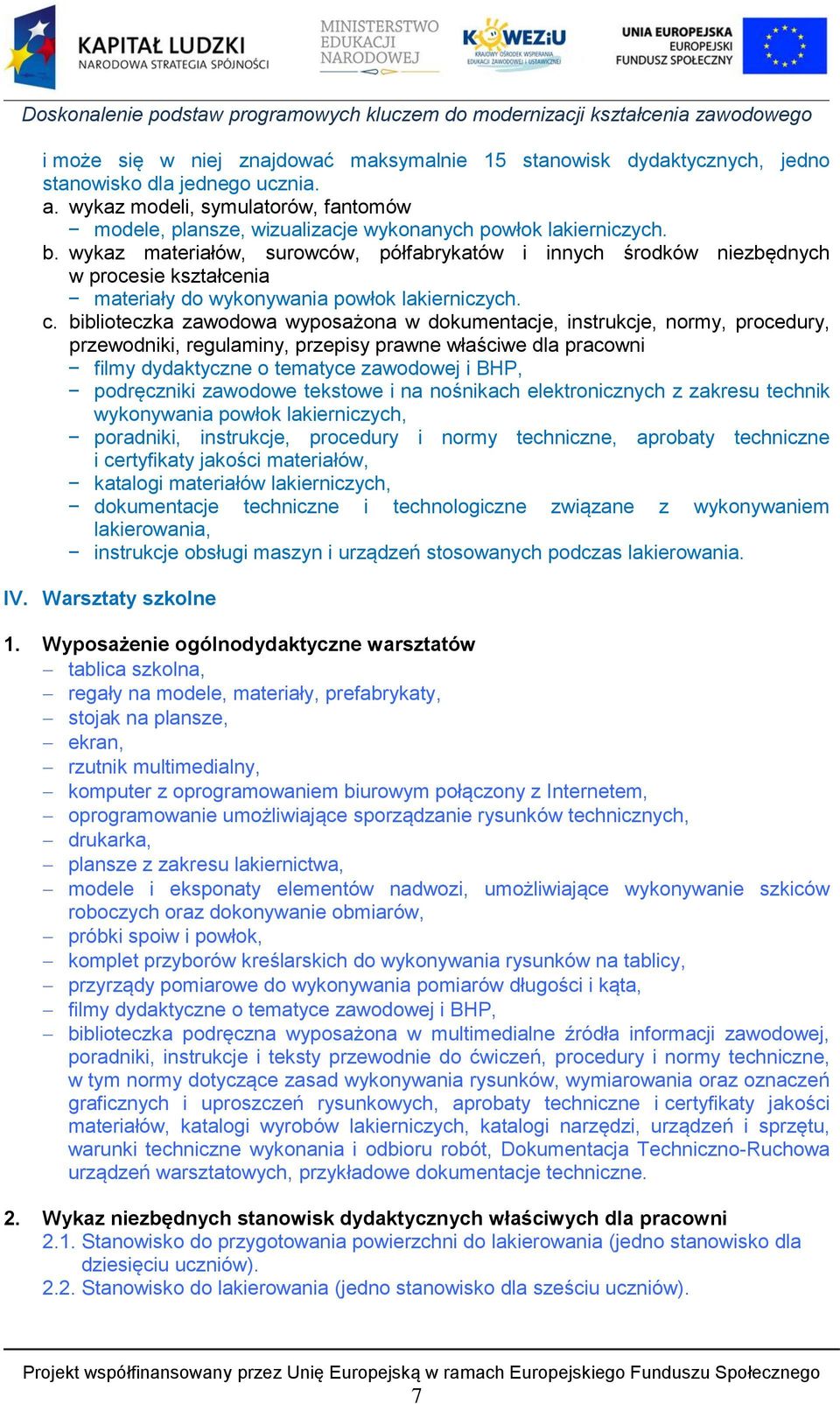

7 i może się w niej znajdować maksymalnie 15 stanowisk dydaktycznych, jedno stanowisko dla jednego ucznia. a. wykaz modeli, symulatorów, fantomów modele, plansze, wizualizacje wykonanych powłok lakierniczych. b. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych w procesie kształcenia materiały do wykonywania powłok lakierniczych. c. biblioteczka zawodowa wyposażona w dokumentacje, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właściwe dla pracowni filmy dydaktyczne o tematyce zawodowej i BHP, podręczniki zawodowe tekstowe i na nośnikach elektronicznych z zakresu technik wykonywania powłok lakierniczych, poradniki, instrukcje, procedury i normy techniczne, aprobaty techniczne i certyfikaty jakości materiałów, katalogi materiałów lakierniczych, dokumentacje techniczne i technologiczne związane z wykonywaniem lakierowania, instrukcje obsługi maszyn i urządzeń stosowanych podczas lakierowania. IV. Warsztaty szkolne 1. Wyposażenie ogólnodydaktyczne warsztatów tablica szkolna, regały na modele, materiały, prefabrykaty, stojak na plansze, ekran, rzutnik multimedialny, komputer z oprogramowaniem biurowym połączony z Internetem, oprogramowanie umożliwiające sporządzanie rysunków technicznych, drukarka, plansze z zakresu lakiernictwa, modele i eksponaty elementów nadwozi, umożliwiające wykonywanie szkiców roboczych oraz dokonywanie obmiarów, próbki spoiw i powłok, komplet przyborów kreślarskich do wykonywania rysunków na tablicy, przyrządy pomiarowe do wykonywania pomiarów długości i kąta, filmy dydaktyczne o tematyce zawodowej i BHP, biblioteczka podręczna wyposażona w multimedialne źródła informacji zawodowej, poradniki, instrukcje i teksty przewodnie do ćwiczeń, procedury i normy techniczne, w tym normy dotyczące zasad wykonywania rysunków, wymiarowania oraz oznaczeń graficznych i uproszczeń rysunkowych, aprobaty techniczne i certyfikaty jakości materiałów, katalogi wyrobów lakierniczych, katalogi narzędzi, urządzeń i sprzętu, warunki techniczne wykonania i odbioru robót, Dokumentacja Techniczno-Ruchowa urządzeń warsztatowych, przykładowe dokumentacje techniczne. 2. Wykaz niezbędnych stanowisk dydaktycznych właściwych dla pracowni 2.1. Stanowisko do przygotowania powierzchni do lakierowania (jedno stanowisko dla dziesięciu uczniów) Stanowisko do lakierowania (jedno stanowisko dla sześciu uczniów). 7

8 3. Opis infrastruktury pracowni 3.1. Stanowisko do przygotowania powierzchni do lakierowania a. usytuowanie stanowiska W budynku wolnostojącym lub posiadającym oddzielne wejście z możliwością wjazdu pojazdem samochodowym. b. wielkości i inne wymagania dotyczące pomieszczenia lub innego miejsca, w którym znajduje się stanowisko kubatura stanowisk zgodna z obowiązującymi przepisami bhp, ochrony środowiska, ppoż. i ergonomii, dostosowana do rodzaju i wielkości lakierowanych elementów oraz umożliwiające realizację treści kształcenia, podłoga równa, łatwo zmywalna, antypoślizgowa, oświetlenie naturalne i sztuczne, stanowisko powinno być oddzielone lub odseparowane od innych w celu ograniczenia emisji pyłów i zanieczyszczeń. c. minimalna powierzchnia niezbędna dla pojedynczego stanowiska zgodna z obowiązującymi przepisami z uwzględnieniem wyposażenia pracowni Stanowisko o powierzchni dostosowanej do zasad ergonomii i zapewniające uczniom swobodę ruchu wystarczającą do wykonywania pracy w sposób bezpieczny. d. wyposażenie stanowiska w niezbędne media z określeniem ich parametrów instalacja elektryczna 230 V/400 V, instalacja elektryczna 24 V, instalacja wodno-kanalizacyjna (ciepła i zimna woda), instalacja pneumatyczna, wentylacja nawiewno-wywiewna, ogrzewanie Stanowisko do lakierowania a. usytuowanie stanowiska w budynku wolnostojącym lub posiadającym oddzielne wejście. b. wielkości i inne wymagania dotyczące pomieszczenia lub innego miejsca, w którym znajduje się stanowisko kubatura stanowiska zgodna z obowiązującymi przepisami bhp i ochrony ppoż., dostosowana do wielkości i wymagań stawianych przy eksploatacji kabiny lakierniczej, usytuowanie stanowiska w sposób umożliwiający organizację instalacji nawiewnowywiewnej, atestowana kabina lakiernicza wielkością dostosowana do gabarytów lakierowanych elementów lub podzespołów, podłoga równa, łatwo zmywalna, antypoślizgowa. c. minimalna powierzchnia niezbędna do pojedynczego stanowiska powierzchnia stanowiska, zgodna z obowiązującymi przepisami bhp, ochrony środowiska, ppoż. i ergonomii. d. wyposażenie stanowiska w niezbędne media z określeniem ich parametrów instalacja elektryczna 230 V/400 V, instalacja wodno-kanalizacyjna, instalacja pneumatyczna, wentylacja nawiewno-wywiewna, ogrzewanie. 8

9 4. Opis wyposażenia poszczególnych stanowisk dydaktycznych w pracowni 4.1. Stanowisko do przygotowania powierzchni do lakierowania a. wykaz maszyn, urządzeń, aparatów, narzędzi i innego sprzętu właściwego dla kwalifikacji stojaki do lakierowania wyposażone w ramiona mocujące, wózki transportowe, pojemnik na gromadzenie i segregowanie odpadów technologicznych, myjka ciśnieniowa, pojemnik na wodę, narzędzia ślusarskie zestawy wkrętaków, kluczy, szczypiec itd., pistolet do mas uszczelniających i klejów, stojak do papieru maskującego, pneumatyczne pistolety natryskowe do aplikacji szpachlówek i podkładów, ekran do próbnego malowania, szlifierki oscylacyjne i oscylacyjno-rotacyjne, odsysacz uniwersalny do odsysania pyłu szlifierskiego i wody odkurzacz przemysłowy do pracy na mokro i sucho szpachelki lakiernicze, skrobaki, klocki do papieru ściernego, sitka filtracyjne 190 μm, paleta do przygotowania kitów szpachlowych, urządzenia do piaskowania, spawarka do tworzyw sztucznych, ściernice ręczne tj. gąbki szlifierskie, siatki ścierne, papiery ścierne, chusteczki ścierne, płótna ścierne, urządzenia do czyszczenia powierzchni metodą strumieniowo-ścierną, urządzenia do chemicznego czyszczenia powierzchni, polerki obrotowe z bezstopniową regulacją obrotów, palnik do czyszczenia płomieniowego, przyrządy do nakładania zabezpieczeń antykorozyjnych. b. wykaz sprzętu/urządzeń pomiarowych, diagnostycznych miarki do ustalenia lepkości wyrobów lakierniczych (lub kubek Forda nr 4), pojemniki do mieszania wyrobów lakierowych z podziałką i skalą stosunku mieszania, przyrządy do pomiaru twardości powłok, dozowniki wyrobów dwuskładnikowych. c. wykaz modeli, symulatorów, fantomów nadwozie samochodowe, elementy nadwozia samochodowego, elementy wykonane z tworzywa sztucznego i drewna, wytłoczki stalowe, odlewy żeliwne i z metali nieżelaznych. d. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych w procesie kształcenia elementy nadwozia samochodowego (sprawne i uszkodzone), szpachlówki wypełniające, masy uszczelniające, podkłady gruntujące (reaktywne) i wypełniające, środki do usuwania powłok lakierniczych, kleje do klejenia tworzyw sztucznych, materiały do zabezpieczenia antykorozyjnego, 9

10 materiały do polerowania, materiały do mycia, konserwacji powierzchni wewnętrznych i zewnętrznych. e. stanowisko komputerowe z wykazem urządzeń peryferyjnych oraz programów stanowisko komputerowe dla nauczyciela podłączone do sieci lokalnej z dostępem do Internetu, z drukarką oraz z projektorem multimedialnym, wyposażone w programy pozwalające przeprowadzić diagnostykę nadwozi. f. biblioteczka zawodowa wyposażoną w dokumentację, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właściwe dla pracowni instrukcje obsługi maszyn, urządzeń oraz narzędzi katalogi i cenniki wyrobów lakierowych, literatura z zakresu budowy nadwozi pojazdów, katalogi (dokumentacja techniczna) wyrobów lakierowych, karty charakterystyki substancji niebezpiecznych, poradniki, normy, tablice, instrukcje bhp i ppoż. podczas lakierowania. g. wykaz środków do udzielania pierwszej pomocy apteczka zaopatrzona w środki niezbędne do udzielania pierwszej pomocy wraz z instrukcją o zasadach udzielania pierwszej pomocy. h. wykaz środków zapewniających przestrzeganie zasad ergonomii oraz bezpieczeństwa i higieny pracy środki ochrony indywidualnej - odzież ochronna, sprzęt zabezpieczenia układu oddechowego, sprzęt ochrony twarzy, sprzęt chroniący ręce i stopy, sprzęt do tłumienia hałasu itp., środki i sprzęt do utrzymania czystości i bezpieczeństwa ochrony ppoż. na stanowisku Stanowisko do lakierowania a. wykaz maszyn, urządzeń, aparatów, narzędzi i innego sprzętu właściwego dla zawodu kabina lakiernicza, pistolety natryskowe do aplikacji lakierów nawierzchniowych pneumatyczne, hydrodynamiczne i elektrostatyczne, stojaki do lakierowania wyposażone w ramiona mocujące, wózki transportowe, promienniki podczerwieni i suszarki, ekran do próbnego malowania, myjka do pistoletów natryskowych, mieszalnik lakierów współpracujące z precyzyjnymi wagami wraz z oprzyrządowaniem, polerki obrotowe z bezstopniową regulacją obrotów, narzędzia do malowania ręcznego, narzędzia i sprzęt do mieszania i filtrowania lakierów. b. wykaz sprzętu/urządzeń pomiarowych, diagnostycznych przenośne urządzenie do pomiaru barw - spektrofotometr, przyrządy do pomiaru lepkości - miarki do ustalania lepkości wyrobów lakierniczych, lub przymiar kreskowy lub Kubek Forda nr 4 i stoper, kółko pomiarowe z mimośrodowym zamocowaniem do pomiaru grubości mokrego lakieru, grzebień pomiarowy do pomiaru grubości warstwy mokrego lakieru, 10

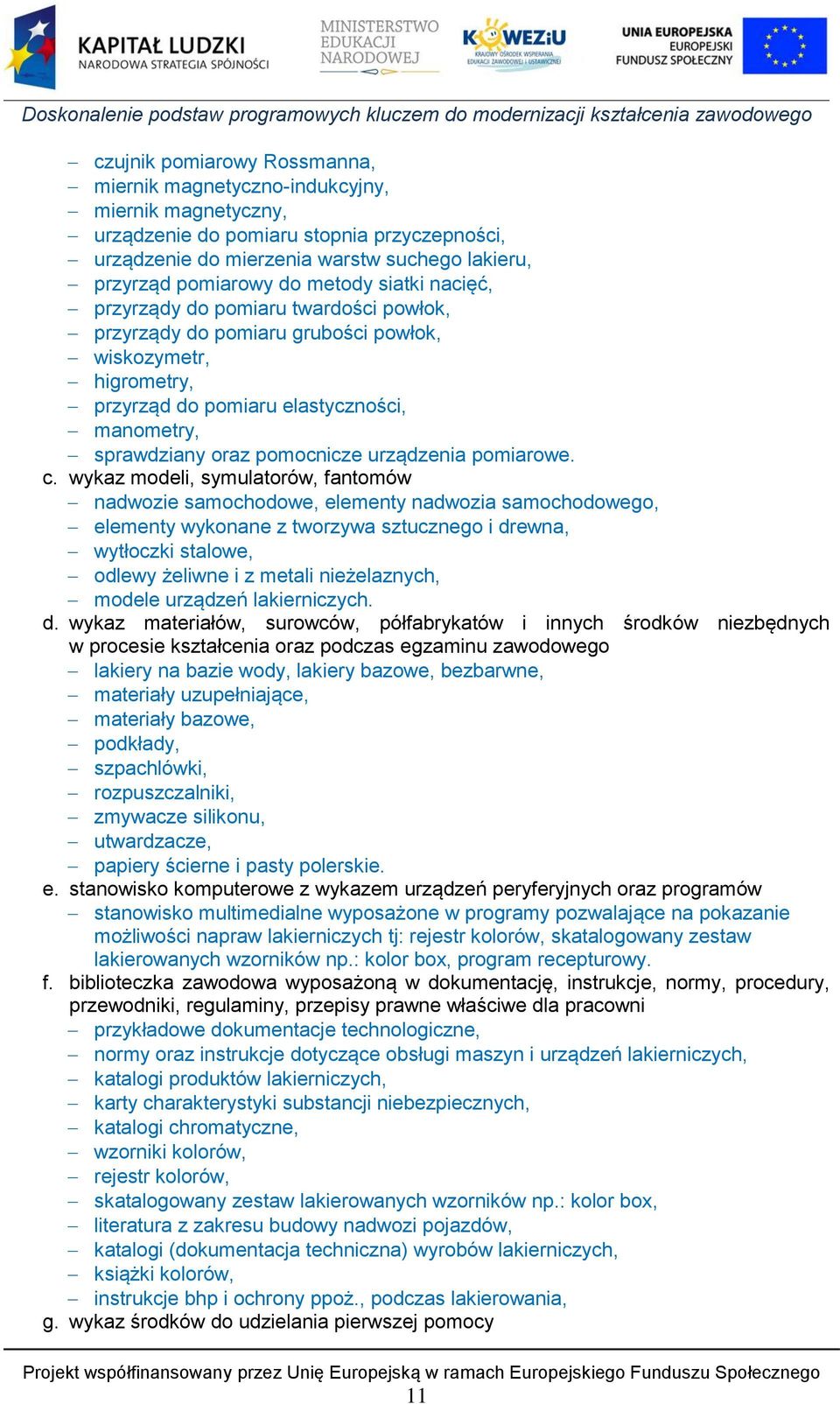

11 czujnik pomiarowy Rossmanna, miernik magnetyczno-indukcyjny, miernik magnetyczny, urządzenie do pomiaru stopnia przyczepności, urządzenie do mierzenia warstw suchego lakieru, przyrząd pomiarowy do metody siatki nacięć, przyrządy do pomiaru twardości powłok, przyrządy do pomiaru grubości powłok, wiskozymetr, higrometry, przyrząd do pomiaru elastyczności, manometry, sprawdziany oraz pomocnicze urządzenia pomiarowe. c. wykaz modeli, symulatorów, fantomów nadwozie samochodowe, elementy nadwozia samochodowego, elementy wykonane z tworzywa sztucznego i drewna, wytłoczki stalowe, odlewy żeliwne i z metali nieżelaznych, modele urządzeń lakierniczych. d. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych w procesie kształcenia oraz podczas egzaminu zawodowego lakiery na bazie wody, lakiery bazowe, bezbarwne, materiały uzupełniające, materiały bazowe, podkłady, szpachlówki, rozpuszczalniki, zmywacze silikonu, utwardzacze, papiery ścierne i pasty polerskie. e. stanowisko komputerowe z wykazem urządzeń peryferyjnych oraz programów stanowisko multimedialne wyposażone w programy pozwalające na pokazanie możliwości napraw lakierniczych tj: rejestr kolorów, skatalogowany zestaw lakierowanych wzorników np.: kolor box, program recepturowy. f. biblioteczka zawodowa wyposażoną w dokumentację, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właściwe dla pracowni przykładowe dokumentacje technologiczne, normy oraz instrukcje dotyczące obsługi maszyn i urządzeń lakierniczych, katalogi produktów lakierniczych, karty charakterystyki substancji niebezpiecznych, katalogi chromatyczne, wzorniki kolorów, rejestr kolorów, skatalogowany zestaw lakierowanych wzorników np.: kolor box, literatura z zakresu budowy nadwozi pojazdów, katalogi (dokumentacja techniczna) wyrobów lakierniczych, książki kolorów, instrukcje bhp i ochrony ppoż., podczas lakierowania, g. wykaz środków do udzielania pierwszej pomocy 11

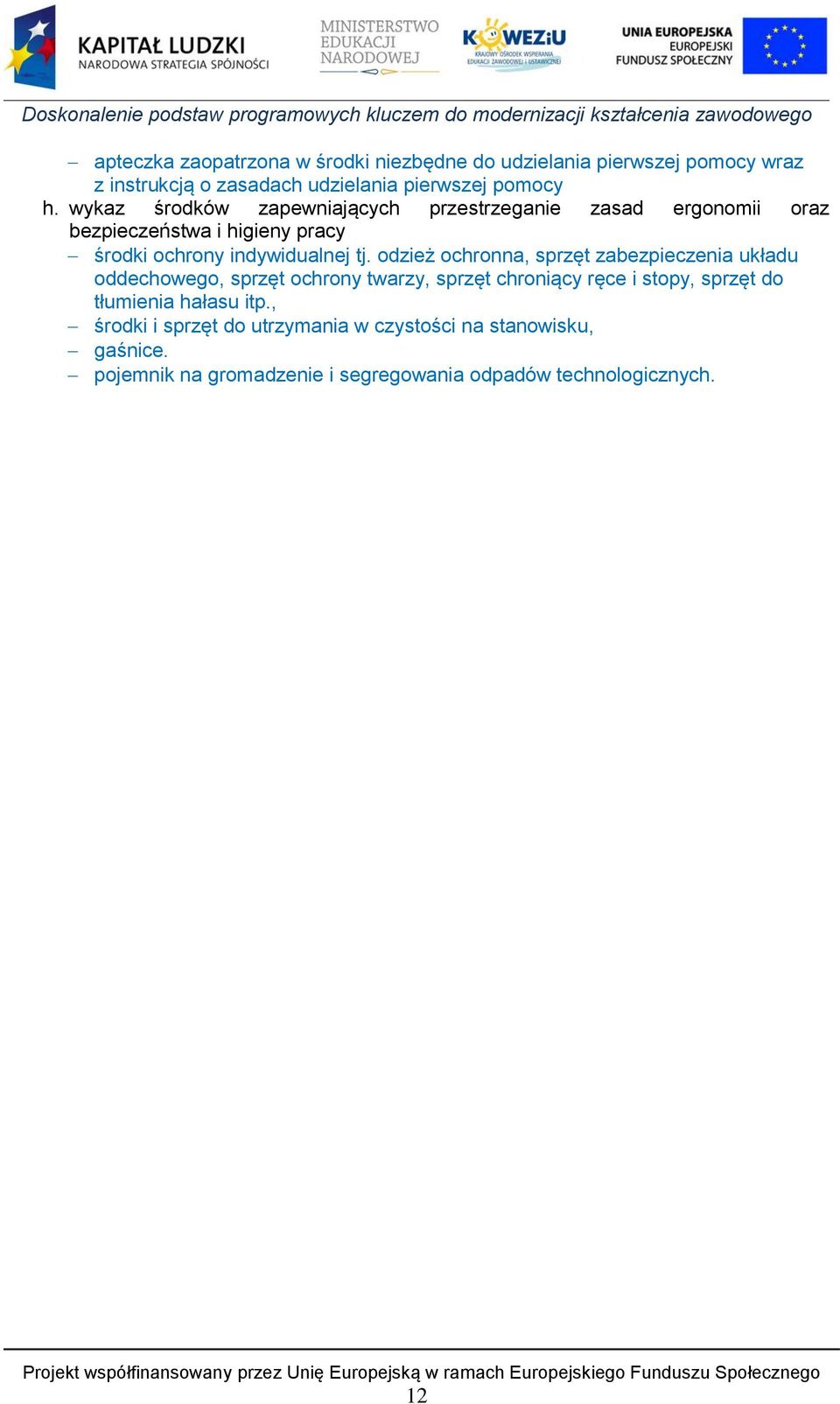

12 apteczka zaopatrzona w środki niezbędne do udzielania pierwszej pomocy wraz z instrukcją o zasadach udzielania pierwszej pomocy h. wykaz środków zapewniających przestrzeganie zasad ergonomii oraz bezpieczeństwa i higieny pracy środki ochrony indywidualnej tj. odzież ochronna, sprzęt zabezpieczenia układu oddechowego, sprzęt ochrony twarzy, sprzęt chroniący ręce i stopy, sprzęt do tłumienia hałasu itp., środki i sprzęt do utrzymania w czystości na stanowisku, gaśnice. pojemnik na gromadzenie i segregowania odpadów technologicznych. 12

13 Opis elementów wyposażenia stanowisk dydaktycznych Załącznik Nazwa zawodu: Lakiernik Symbol cyfrowy zawodu: Lp. Nazwa wybranego elementu wyposażenia stanowiska (przedmiot) I. Pracownia komunikacji w języku obcym 1. Komputer stacjonarny z oprogramowaniem biurowym 2. Drukarka laserowa ze skanerem i kopiarką A4 3. Projektor multimedialny Parametry i cechy wybranego elementu wyposażenia stanowiska (przedmiotu) komputer markowy, klasy PC wyprodukowany przez jednego producenta z 3 letnią gwarancją, Procesor min. dwurdzeniowy o częstotliwości min. 2,5 GHz, min. 4 GB RAM, dysk twardy min. 320 GB, napęd optyczny DVD +/- RW, karta sieciowa, karta grafiki zintegrowana, mysz, klawiatura, kamera internetowa, monitor LED 24, rozdzielczość 1920 x 1080 pikseli, czas reakcji matrycy 5 ms, jasność 250 cd/m 2, format panoramiczny, typ sygnału wejściowego D-Sub, HDMI, system operacyjny min. Win 7 Professional 64 bit, pakiet biurowy (edytor tekstu, arkusz kalkulacyjny, program do tworzenia prezentacji na każde stanowisko), program antywirusowy na każde stanowisko. urządzenie wielofunkcyjne laserowe monochromatyczne, funkcje: drukowanie, skanowanie, kopiowanie, druk 20 str./min, rozdzielczość druku min. 1200/600 dpi, pamięć min. 16 MB, złącze USB, skanowanie w rozdzielczości 600x600 dpi w kolorze. rozdzielczość optyczna min. 1024x768, jasność min ANSI Lumenów (w trybie eco min ANSI Lumenów), kontrast min. 4000:1, format obrazu (standard) 4:3, żywotność lampy min h tryb normalnej pracy, porty/złącza wejścia/wyjścia: D-Sub, RCA (video), S-Video, HDMI, stereo mini Jack, wbudowany głośnik o mocy min. 5 W (stereo), torba na projektor i dołączony fabrycznie kabel zasilający i sygnałowy RGB oraz przewód HDMI, wskaźnik laserowy, pilot, technologia LCD, wraz z ekranem: rozwijany elektrycznie, powierzchnia projekcyjna: matowa, biała, rozmiar powierzchni 13

14 4. Tablica interaktywna projekcyjnej: szerokość: min. 180 cm, wysokość: min. 135 cm, format: 4:3 lub 16:9, sterowanie: ręczne lub bezprzewodowe, mocowanie: ścienne lub sufitowe. min. przekątna 57, proporcje obrazu standard 4:3, sposób obsługi: dotykowy, dowolnym pisakiem lub palcem, komunikacja z komputerem za pośrednictwem USB, interfejs HID, gotowa do pracy bez konieczności instalowania dodatkowych sterowników, możliwość pracy dwóch osób jednocześnie na całej powierzchni tablicy, możliwość m.in. przechwytywania obrazów, rozpoznawania wyrazów napisanych odręcznie i przekształcanie ich na czcionkę komputerową, wyposażenie standardowe: 3 pióra oraz wymazywacz umieszczone w uchwytach magnetycznych, kabel USB i przedłużacz kabla USB o długości 5 m każdy, instrukcja obsługi w języku polskim, uchwyt montażowy ścienny, gwarancja 5 lat. 5. Telewizor technologia: LCD, przekątna ekranu: min 47" Full HD, format obrazu: 16:9, rozdzielczość obrazu: 1920 x 1080, odświeżanie obrazu: 200 (Hz), kontrast: 80000:1 (dynamiczny), 3 x HDMI, 2 x USB. 6. System do nauczania języków obcych II. Pracownia rysunku technicznego 1. Komputer z oprogramowaniem biurowym Pracownia - 16 stanowisk dla ucznia i dla nauczyciela wyposażona profesjonalnie w sprzęt do odsłuchu, meble ustawione w podkowę (stoliki i krzesła dla uczniów, biurko i krzesło obrotowe dla nauczyciela), z okablowaniem stanowisk, z zainstalowanym oprogramowaniem na każdym stanowisku pozwalającym m.in. na pracę w parach, pracę w grupach, pracę indywidualną oraz sterowanie pracą z komputera klasy PC. procesor min. dwurdzeniowy o częstotliwości min. 2,5 GHz, min. 4 GB RAM, dysk twardy min. 320 GB, napęd optyczny DVD +/- RW, karta sieciowa, karta grafiki, mysz, klawiatura, kamera internetowa, monitor LED 24, rozdzielczość 1920 x 1080 pikseli, czas reakcji matrycy 5 ms, jasność 250 cd/m2, format panoramiczny, typ sygnału wejściowego D-Sub, HDMI, pakiet biurowy, program antywirusowy program do wykonywania rysunku technicznego z możliwością zapisu rysunków w różnych formatach 2. Program graficzny typu CAD 3. Ploter Urządzenie drukujące na formacie min. A3 4. Drukarka +skaner Urządzenie wielofunkcyjne o formacie min. A3 5. Tablica interaktywna Przekątna obrazu roboczego o rozmiarze min. 78,4 cala, forma obsługi: palcem lub pisakiem 14

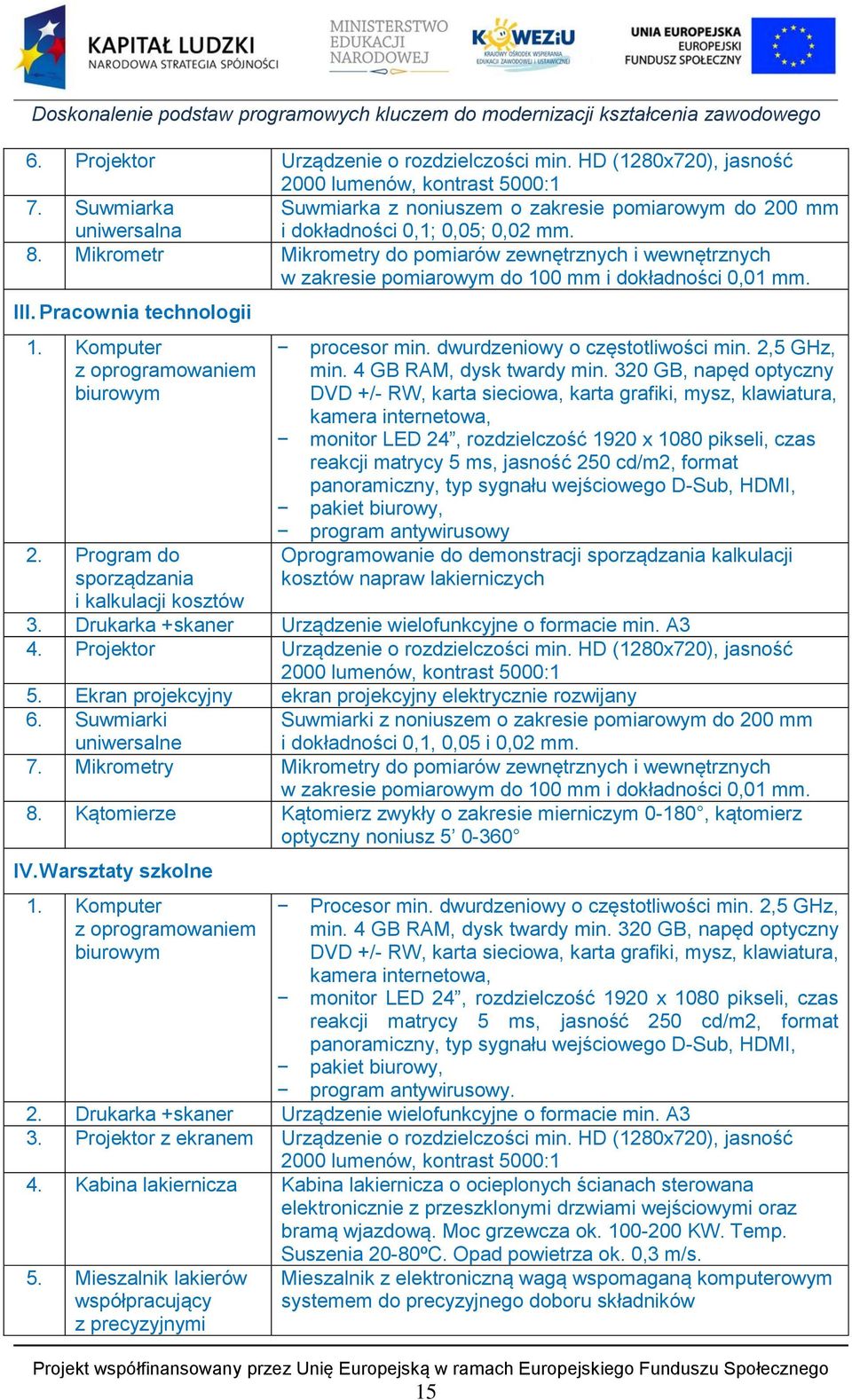

15 6. Projektor Urządzenie o rozdzielczości min. HD (1280x720), jasność 2000 lumenów, kontrast 5000:1 7. Suwmiarka uniwersalna Suwmiarka z noniuszem o zakresie pomiarowym do 200 mm i dokładności 0,1; 0,05; 0,02 mm. 8. Mikrometr Mikrometry do pomiarów zewnętrznych i wewnętrznych w zakresie pomiarowym do 100 mm i dokładności 0,01 mm. III. Pracownia technologii 1. Komputer z oprogramowaniem biurowym 2. Program do sporządzania procesor min. dwurdzeniowy o częstotliwości min. 2,5 GHz, min. 4 GB RAM, dysk twardy min. 320 GB, napęd optyczny DVD +/- RW, karta sieciowa, karta grafiki, mysz, klawiatura, kamera internetowa, monitor LED 24, rozdzielczość 1920 x 1080 pikseli, czas reakcji matrycy 5 ms, jasność 250 cd/m2, format panoramiczny, typ sygnału wejściowego D-Sub, HDMI, pakiet biurowy, program antywirusowy Oprogramowanie do demonstracji sporządzania kalkulacji kosztów napraw lakierniczych i kalkulacji kosztów 3. Drukarka +skaner Urządzenie wielofunkcyjne o formacie min. A3 4. Projektor Urządzenie o rozdzielczości min. HD (1280x720), jasność 2000 lumenów, kontrast 5000:1 5. Ekran projekcyjny ekran projekcyjny elektrycznie rozwijany 6. Suwmiarki uniwersalne Suwmiarki z noniuszem o zakresie pomiarowym do 200 mm i dokładności 0,1, 0,05 i 0,02 mm. 7. Mikrometry Mikrometry do pomiarów zewnętrznych i wewnętrznych w zakresie pomiarowym do 100 mm i dokładności 0,01 mm. 8. Kątomierze Kątomierz zwykły o zakresie mierniczym 0-180, kątomierz optyczny noniusz IV. Warsztaty szkolne 1. Komputer z oprogramowaniem biurowym Procesor min. dwurdzeniowy o częstotliwości min. 2,5 GHz, min. 4 GB RAM, dysk twardy min. 320 GB, napęd optyczny DVD +/- RW, karta sieciowa, karta grafiki, mysz, klawiatura, kamera internetowa, monitor LED 24, rozdzielczość 1920 x 1080 pikseli, czas reakcji matrycy 5 ms, jasność 250 cd/m2, format panoramiczny, typ sygnału wejściowego D-Sub, HDMI, pakiet biurowy, program antywirusowy. 2. Drukarka +skaner Urządzenie wielofunkcyjne o formacie min. A3 3. Projektor z ekranem Urządzenie o rozdzielczości min. HD (1280x720), jasność 2000 lumenów, kontrast 5000:1 4. Kabina lakiernicza Kabina lakiernicza o ocieplonych ścianach sterowana elektronicznie z przeszklonymi drzwiami wejściowymi oraz bramą wjazdową. Moc grzewcza ok KW. Temp. Suszenia 20-80ºC. Opad powietrza ok. 0,3 m/s. 5. Mieszalnik lakierów współpracujący z precyzyjnymi Mieszalnik z elektroniczną wagą wspomaganą komputerowym systemem do precyzyjnego doboru składników 15

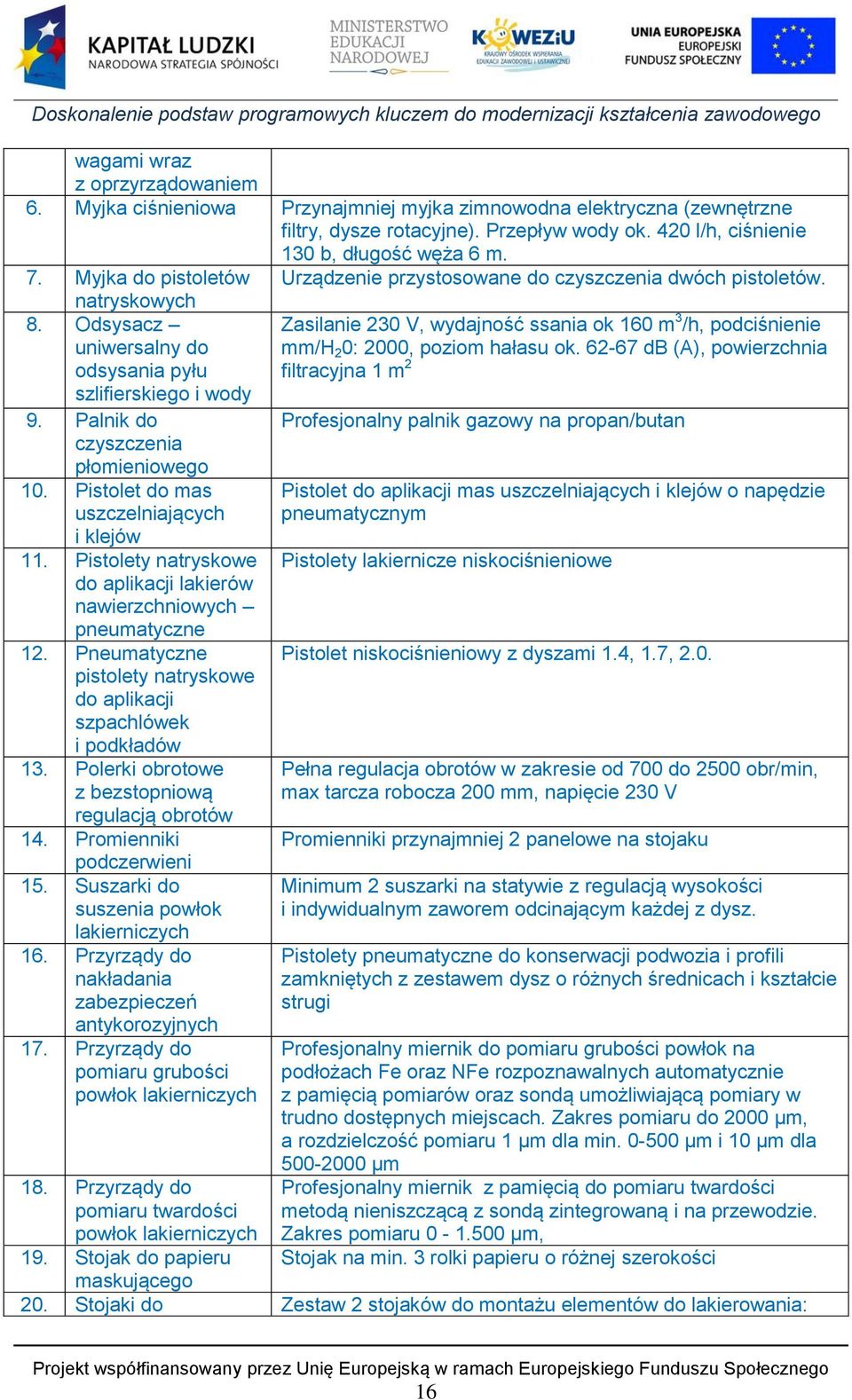

16 wagami wraz z oprzyrządowaniem 6. Myjka ciśnieniowa Przynajmniej myjka zimnowodna elektryczna (zewnętrzne filtry, dysze rotacyjne). Przepływ wody ok. 420 l/h, ciśnienie 130 b, długość węża 6 m. 7. Myjka do pistoletów Urządzenie przystosowane do czyszczenia dwóch pistoletów. natryskowych 8. Odsysacz uniwersalny do odsysania pyłu szlifierskiego i wody 9. Palnik do czyszczenia płomieniowego 10. Pistolet do mas uszczelniających i klejów 11. Pistolety natryskowe do aplikacji lakierów nawierzchniowych pneumatyczne 12. Pneumatyczne pistolety natryskowe do aplikacji szpachlówek i podkładów 13. Polerki obrotowe z bezstopniową regulacją obrotów 14. Promienniki podczerwieni 15. Suszarki do suszenia powłok lakierniczych 16. Przyrządy do nakładania zabezpieczeń antykorozyjnych 17. Przyrządy do pomiaru grubości powłok lakierniczych 18. Przyrządy do pomiaru twardości powłok lakierniczych 19. Stojak do papieru maskującego Zasilanie 230 V, wydajność ssania ok 160 m 3 /h, podciśnienie mm/h 2 0: 2000, poziom hałasu ok db (A), powierzchnia filtracyjna 1 m 2 Profesjonalny palnik gazowy na propan/butan Pistolet do aplikacji mas uszczelniających i klejów o napędzie pneumatycznym Pistolety lakiernicze niskociśnieniowe Pistolet niskociśnieniowy z dyszami 1.4, 1.7, 2.0. Pełna regulacja obrotów w zakresie od 700 do 2500 obr/min, max tarcza robocza 200 mm, napięcie 230 V Promienniki przynajmniej 2 panelowe na stojaku Minimum 2 suszarki na statywie z regulacją wysokości i indywidualnym zaworem odcinającym każdej z dysz. Pistolety pneumatyczne do konserwacji podwozia i profili zamkniętych z zestawem dysz o różnych średnicach i kształcie strugi Profesjonalny miernik do pomiaru grubości powłok na podłożach Fe oraz NFe rozpoznawalnych automatycznie z pamięcią pomiarów oraz sondą umożliwiającą pomiary w trudno dostępnych miejscach. Zakres pomiaru do 2000 μm, a rozdzielczość pomiaru 1 μm dla min μm i 10 μm dla μm Profesjonalny miernik z pamięcią do pomiaru twardości metodą nieniszczącą z sondą zintegrowaną i na przewodzie. Zakres pomiaru μm, Stojak na min. 3 rolki papieru o różnej szerokości 20. Stojaki do Zestaw 2 stojaków do montażu elementów do lakierowania: 16

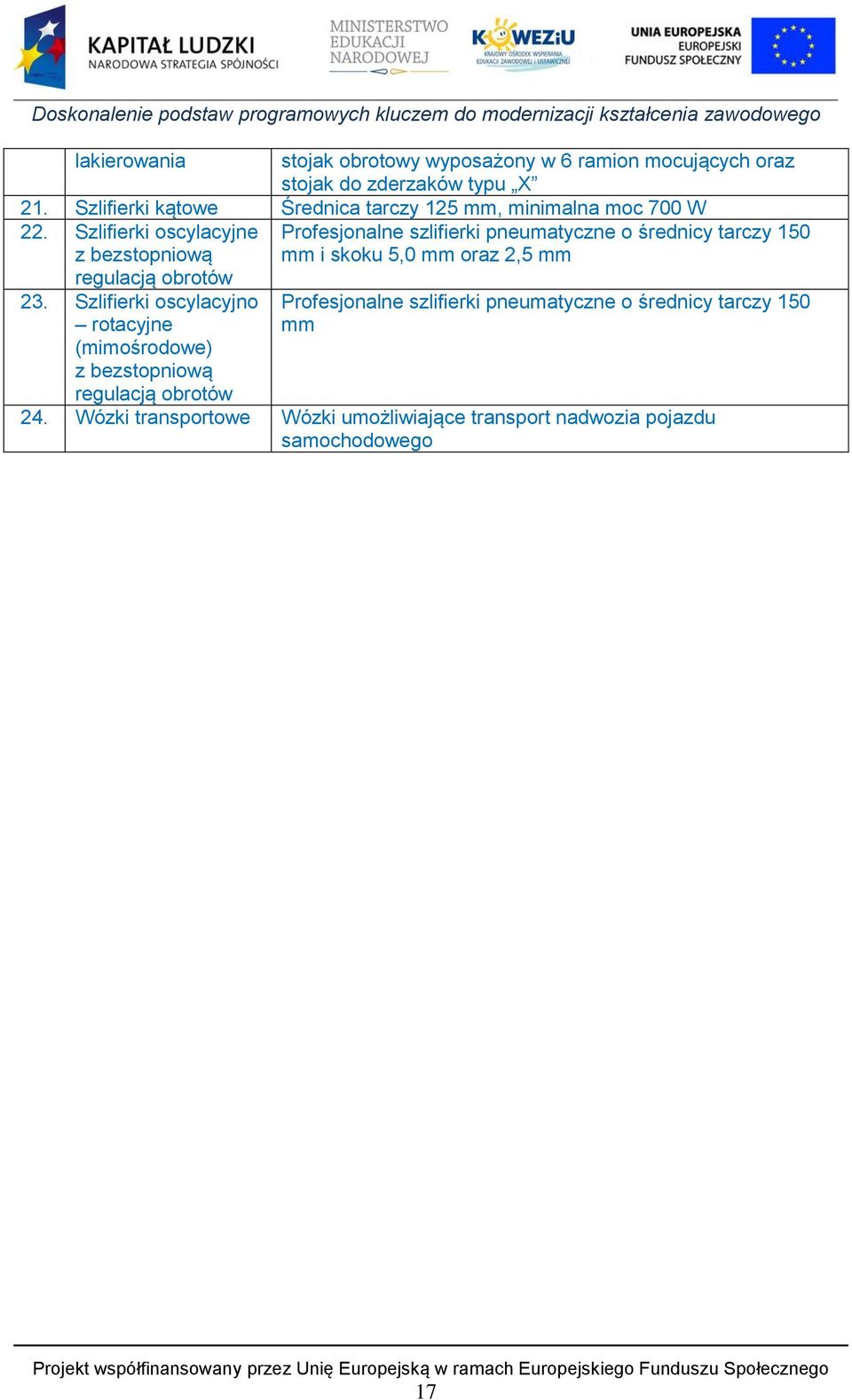

17 lakierowania stojak obrotowy wyposażony w 6 ramion mocujących oraz stojak do zderzaków typu X 21. Szlifierki kątowe Średnica tarczy 125 mm, minimalna moc 700 W 22. Szlifierki oscylacyjne z bezstopniową regulacją obrotów 23. Szlifierki oscylacyjno rotacyjne (mimośrodowe) z bezstopniową regulacją obrotów Profesjonalne szlifierki pneumatyczne o średnicy tarczy 150 mm i skoku 5,0 mm oraz 2,5 mm Profesjonalne szlifierki pneumatyczne o średnicy tarczy 150 mm 24. Wózki transportowe Wózki umożliwiające transport nadwozia pojazdu samochodowego 17
