Egzemplarz: miejsce/data : Rozbudowa Akademickiej Miejskiej Sieci Komputerowej ZADANIE III.

Transkrypt

1 wykonawca: INFOTEL Sp. z o.o. Z a k ł a d U s ł u g T e l e k o m u n i k a c y j n y c h K o m p u t e r o w y c h i E n e r g e t y c z n y c h S z c z e c i n u l. K o r s a r z y 4 t e l / f a x : ( ) Egzemplarz: miejsce/data : 1 Szczecin Faza PROJEKT WYKONAWCZY Temat Rozbudowa Akademickiej Miejskiej Sieci Komputerowej ZADANIE III. Inwestor : Lokalizacja: Zachodniopomorski Uniwersytet Technologiczny w Szczecinie Szczecin, al. Piastów 17 S Z C Z E C I N BranŜa : T E L E K O M U N I K A C J A Nr. archiw. ZUT-FOIII /PW Projektował / opracował / sprawdził : Imię i nazwisko / uprawnienia : Podpis : PROJEKTOWAŁ : mgr inŝ. Mieczysław Grabski upr. DT-WBT/02409/02/U OPRACOWAŁ: mgr inŝ. Paweł Markowski SPRAWDZIŁ: mgr inŝ. Rene Bertin upr. ZAP/0168/POOT/06 INFOTEL Szczecin. Wszelkie prawa zastrzeŝone

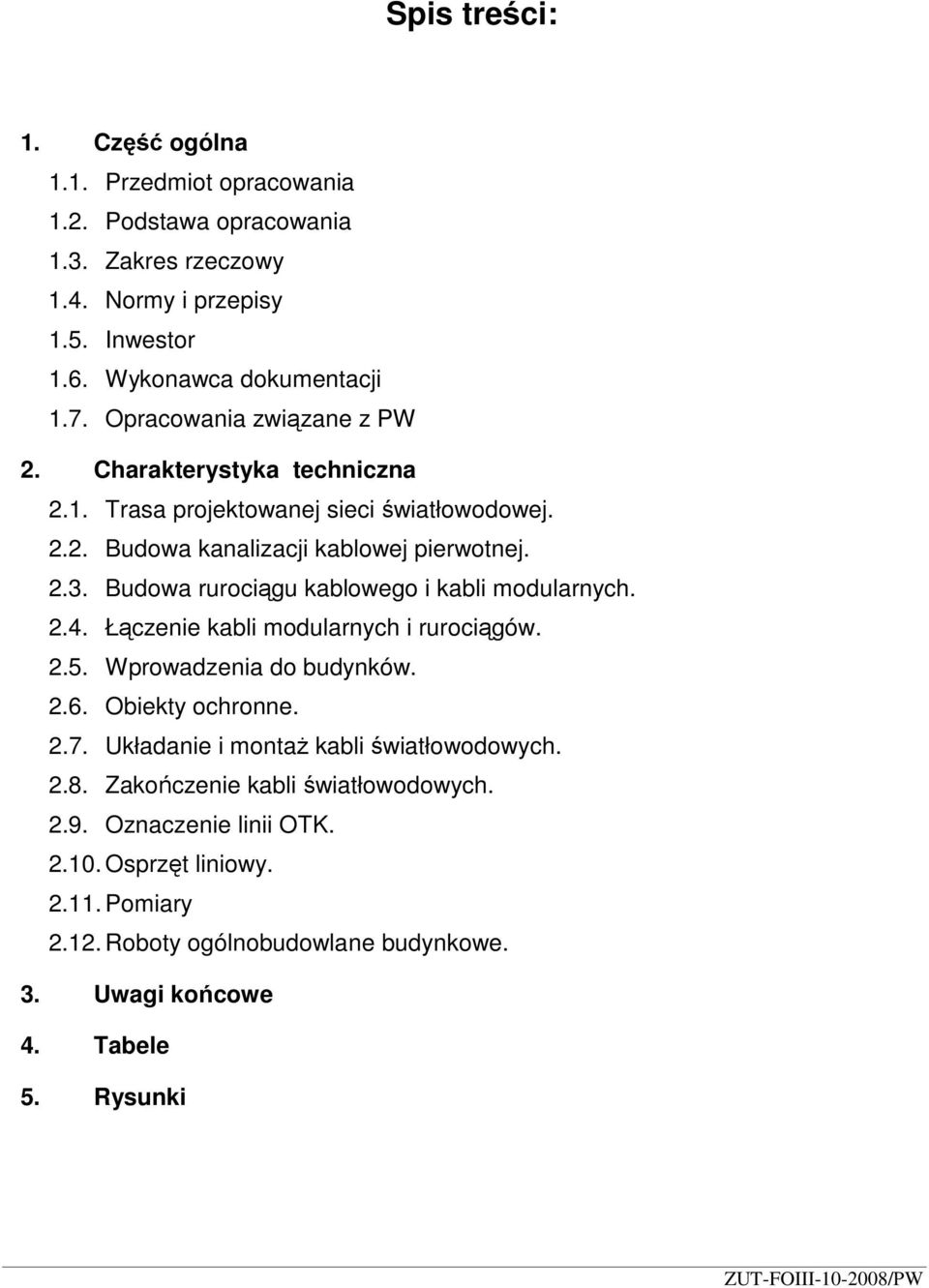

2 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie III. Spis treści: 1. Część ogólna 1.1. Przedmiot opracowania 1.2. Podstawa opracowania 1.3. Zakres rzeczowy 1.4. Normy i przepisy 1.5. Inwestor 1.6. Wykonawca dokumentacji 1.7. Opracowania związane z PW 2. Charakterystyka techniczna 2.1. Trasa projektowanej sieci światłowodowej Budowa kanalizacji kablowej pierwotnej Budowa rurociągu kablowego i kabli modularnych Łączenie kabli modularnych i rurociągów Wprowadzenia do budynków Obiekty ochronne Układanie i montaŝ kabli światłowodowych Zakończenie kabli światłowodowych Oznaczenie linii OTK Osprzęt liniowy Pomiary Roboty ogólnobudowlane budynkowe. 3. Uwagi końcowe 4. Tabele 5. Rysunki ZUT-FOIII /PW

3 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie III. 1. Część ogólna 1.1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt budowy sieci światłowodowej pomiędzy węzłami Akademickiej Miejskiej Sieci Komputerowej zlokalizowanych w budynkach przy ul. Słowackiego 17 (ZUT), PapieŜa Pawła VI (ZUT), Niemierzyńska (Szczeciński Park Naukowo- Technologiczny) w Szczecinie Podstawa opracowania 1. umowa z Inwestorem. 2. warunki techniczne 3. dane zebrane przez projektanta w terenie Zakres rzeczowy Zakres rzeczowy obejmuje: budowę studni kablowych typu SKR-1, SKO-2 budowę rurociągu kablowego RHDPE 40/3,7mm budowę kabli modularnych DB7/10 oraz mikrorurek 10mm wciąganie i montaŝ kabla światłowodowego ACE LTMC montaŝ szaf teleinformatycznych 19 montaŝ przełącznic światłowodowych Normy i przepisy Podczas wykonywania prac budowlanych naleŝy przestrzegać obowiązujących przepisów i norm branŝowych, a w szczególności: - Ustawa z dn Prawo Budowlane (Dz. U. z 2000 r. Nr 106 poz z późniejszymi zmianami) - Rozporządzenie Ministra Infrastruktury z dnia 26 października 2005 w sprawie warunków technicznych, jakim powinny odpowiadać ZUT-FOIII /PW

4 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie III. telekomunikacyjne obiekty budowlane i ich usytuowanie. (Dz. U. z 2005 Nr 219 poz. 1864), - ZN-96/TPSA-002. Linie optotelekomunikacyjne. Ogólne wymagania techniczne. - ZN-96/TPS-004. ZbliŜenia i skrzyŝowania z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania techniczne. - ZN-96/TPSA-005. Kable optotelekomunikacyjne jednomodowe dalekosięŝne. Wymagania i badania. - ZN-96/TPSA-006. Linie optotelekomunikacyjne. Złącza spajane światłowodów jednomodowych. Wymagania i badania. - ZN-96/TPSA-007. Linie optotelekomunikacyjne. Złączki światłowodowe i kable stacyjne. Wymagania i badania. - ZN-96/TPSA-008. Linie optotelekomunikacyjne. Osłony złączowe. Wymagania i badania. - ZN-96/TPSA-009. Kablowe linie optotelekomunikacyjne. Przełącznice światłowodowe. Wymagania i badania. ZN-96/TPSA-011. Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne. - ZN-96/TPASA-012. Kanalizacja kablowa pierwotna. Wymagania i badania. - ZN-96/TPSA-013. Kanalizacja wtórna i rurociągi kablowe. Wymagania i badania. - ZN-96/TPSA-015. Rury polipropylenowe RPP i polietylenowe RPE kanalizacji pierwotnej. Wymagania i badania. - ZN-96/TPSA-016. Rury polietylenowe karbowane dwuwarstwowe (RHDPEk). Wymagania i badania. - ZN-96/TPSA-017. Rury kanalizacji wtórnej i rurociągu kablowego (RHDPE). Wymagania i badania. - ZN-96/TPSA-018. Rury polietylenowe (RHDPEp) przepustowe. Wymagania i badania. - ZN-96/TPSA-019. Rury trudnopalne (RHDPEt). Wymagania i badania. - ZN-96/TPSA-020. Złączki rur kanalizacji kablowej. Wymagania i badania. ZUT-FOIII /PW

5 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie III. - ZN-96/TPSA-021. Uszczelki końców rur kanalizacji kablowej. Wymagania i badania. - ZN-96/TPSA-022. Przywieszka identyfikacyjna. Wymagania i badania. - ZN-96/TPSA-023. Studnie kablowe. Wymagania i badania. - ZN-96/TPSA-024. Zasobnik złączowy. Wymagania i badania. - ZN-96/TPSA-025. Taśmy ostrzegawcze i ostrzegawczo-lokalizacyjne. Wymagania i badania. - ZN-96/TPSA-041. Zabezpieczone pokrywy studni kablowych, dodatkowe (wewnętrzne). Wymagania i badania Inwestor Zachodniopomorski Uniwersytet Technologiczny w Szczecinie Al. Piastów Szczecin 1.6. Wykonawca dokumentacji Infotel Sp. z o.o. Ul. Korsarzy Szczecin 1.7. Opracowania związane z PW Z niniejszym opracowaniem projektowym związane są następujące dokumentacje: Projekt Budowlany Budowa kanalizacji teletechnicznej dla potrzeb Akademickiej Miejskiej Sieci Komputerowej połoŝonej w zadanie III, Projekt Wykonawczy Zasilanie szaf teleinformatycznych w budynku ZUT przy ul. PapieŜa Pawła VI 3. ZUT-FOIII /PW

6 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie III. 2. Charakterystyka techniczna 2.1. Trasa projektowanej sieci światłowodowej. Projektowaną trasę sieci światłowodowej przedstawiono na rys Budowa kanalizacji kablowej pierwotnej. Nie projektuje się budowy kanalizacji pierwotnej. Projekt zawiera budowę studni kablowych typu SKR-1 i SKO-2 ułatwiających wdmuchiwanie kabli do rurociągów i kabli modularnych. W miejscu posadowienia studni kablowej nr s5 tymczasowo (do momentu realizacji inwestycji polegającej na przebudowie ul. Niemierzyńskiej związanej z budową obwodnicy śródmiejskiej Szczecina etap V) projektuje się wybudowanie zasobnika kablowego. Do projektowanych studni naleŝy zamontować zabezpieczenie pokrywy z zamkiem uniemoŝliwiające dostęp osób nieupowaŝnionych (np. ZPIRL-CC typu PIOCH) Budowa rurociągu kablowego i kabli modularnych. Projektuje się budowę rurociągu kablowego z rur RHDPE 40/3,7mm i kabli modularnych z pustymi mikrorurkami typu DB 7/10 na następujących odcinkach: od studni kablowej s1 w kierunku do s5 ułoŝyć w ziemi rurociąg 1xRHDPE 40/3,7mm oraz dwa kable modularne typu DB 7/10 z pustymi 7 mikrorurkami o średnicy 10mm. od studni s5 do s8 ułoŝyć w ziemi jeden kabel modularny typu DB 7/10 z pustymi 7 mikrorurkami o średnicy 10mm. W miejscu posadowienia studni s5 zostanie tymczasowo wybudowany zasobnik, w którym naleŝy zakończyć rurociąg RHDPE 40/3,7mm oraz jeden kabel modularny DB 7/10. Rurociąg i kabel modularny przewidziany jest w celu późniejszego wykonania drogi dla kabla światłowodowego biegnącego w kierunku ul. Broniewskiego i Chopina. Od studni kablowych przed budynkami do budynków ułoŝyć rurociąg kablowy składający się z rurek nierozprzestrzeniających ognia typu ZUT-FOIII /PW

7 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie III. FP10mm w rurze VA50 lub RHDPE 40/3,7mm (w zaleŝności od ilości rurek FP instalowanych w poszczególnych lokalizacjach). Całość naleŝy zabezpieczyć przez osłonięcie rurociągu rurą Ø110mm. Do budynku wprowadzić tylko rurki FP10. Rurociąg kablowy oraz kable modularne układać w ziemi na głębokości ok. 1m z falowaniem 2%, na podsypce z piasku nie mniejszej niŝ 10cm. Rurociąg naleŝy zasypać warstwą przesianego piasku, o grubości co najmniej 10cm ponad powierzchnię układanego rurociągu. Na całej długości ułoŝenia w ziemi, rurociąg oznaczyć taśmą ostrzegawczą w kolorze pomarańczowym, z napisem UWAGA! KABEL ŚWIATŁOWODOWY. Wypełnienie wykopu do poziomu gruntu wykonać ziemią rodzimą powstałą z urobku przy czym nie powinna ona zawierać więcej niŝ 10% materiału frakcji mm. Całość naleŝy zagęścić do stopnia 85% - 90% wartości wg. zmodyfikowanej próby Proctora. Kable modularne naleŝy układać, w sposób nie powodujący przekroczenia dopuszczalnej siły ciągu oraz minimalnego promienia gięcia. Rozwiązania przyjęte w projekcie zostały dobrane w oparciu o kompletny system komponentów ACE do budowy magistralnych sieci światłowodowych i abonenckich FTTH. Rozwiązania równowaŝne są moŝliwe jedynie w przypadkach kiedy proponowane rozwiązania są co najmniej równorzędne konstrukcyjnie, funkcjonalnie i technicznie od wskazanych w dokumentacji projektowej oraz posiadają parametry niegorsze niŝ określone przez projektanta. Całość rozwiązania równowaŝnego ma być objęta jednolitą spójną 20-letnią gwarancją systemową Producenta lub jego Przedstawiciela, obejmującą całą cześć systemu mikrokanalizacji i okablowania światłowodowego Łączenie kabli modularnych i rurociągów. Do połączenia odcinków kabli modularnych zastosować osłony przelotowe kabli modularnych typu PDC lub MP. Do wykonania odgałęzienia jednokierunkowego zastosować osłony odgałęźne typu PDC Connector. Do wykonania odgałęzienia dwukierunkowego zaprojektowano zastosowanie studni kablowej okrągłej typu F45 BSL wraz z pokrywą L45D firmy ROMOLD. W studni F45 BSL wykonać ZUT-FOIII /PW

8 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie III. otwory o średnicy wprowadzanych kabli modularnych w miejscu ich wprowadzenia. Następnie studnię F45 BSL naleŝy umieścić w wybudowanej wcześniej studni betonowej typu SKO lub SKR-1 i wprowadzić kable modularne. Po wprowadzeniu kabli modularnych do studni F45 BSL, naleŝy zdjąć zewnętrzny płaszcz, bez ucinania pustych mikrorurek razem z płaszczem. Mikrorurki z poszczególnych kabli modularnych naleŝy połączyć ze sobą przy pomocy złączek do mikrorurek, ułoŝyć z zachowaniem odpowiedniego promienia gięcia na bocznych ściankach studni. Do łączenia pustych mikrorur kabli modularnych zastosować złączki z regulowanymi przegrodami wodo- i gazoszczelnymi typu MGB10. Pozostałe nie połączone ze sobą mikrorury zaślepić przy pomocy zatyczek typu ME10 zgodnie ze schematem rys. nr 10. Rozpływ tub do poszczególnych lokalizacji pokazano na rys. 10. Do łączenia odcinków instalacyjnych rur rurociągów kablowych zastosować złączki skręcane typu ZRs-40 mm. Zmontowany odcinek rurociągu kablowego naleŝy poddać próbie ciśnieniowej mającej na celu zbadanie szczelności. Podczas próby odcinek winien wytrzymać nadciśnienie powietrza 1MPa w ciągu 30 min. oraz spełnić wymagania określone w normie ZN-96/TP S.A Wprowadzenia do budynków. Wprowadzenia ze studni kablowej do budynków wykonać w rurze osłonowej RPP 110/5 lub RHDPE 125/7.1 w zaleŝności od ilości wprowadzanych kabli. Wprowadzenia do budynków wykonać przez ułoŝenie na odcinku studnia kablowa budynek rurek nierozprzestrzeniających ognia typu FP10mm instalowanych w rurociągu VA50mm lub RHDPE 40/3,7mm (w zaleŝności od ilości wprowadzanych rurek). Rurociąg z rurkami FP10 wprowadzić do połowy głębokości przebicia przez ścianę budynku. Do wewnątrz budynku nie wprowadzać rurociągu tylko same rurki FP10. Od wewnątrz otwór przepustu uszczelnić przy pomocy systemu uszczelnień Roxtec z modułami RM20. Od zewnątrz przepust zabezpieczyć masą przeciwwilgociową np. STOPAQ firmy Remmers lub odpowiednikiem. Sposób montaŝu przedstawiono na rys. 2. ZUT-FOIII /PW

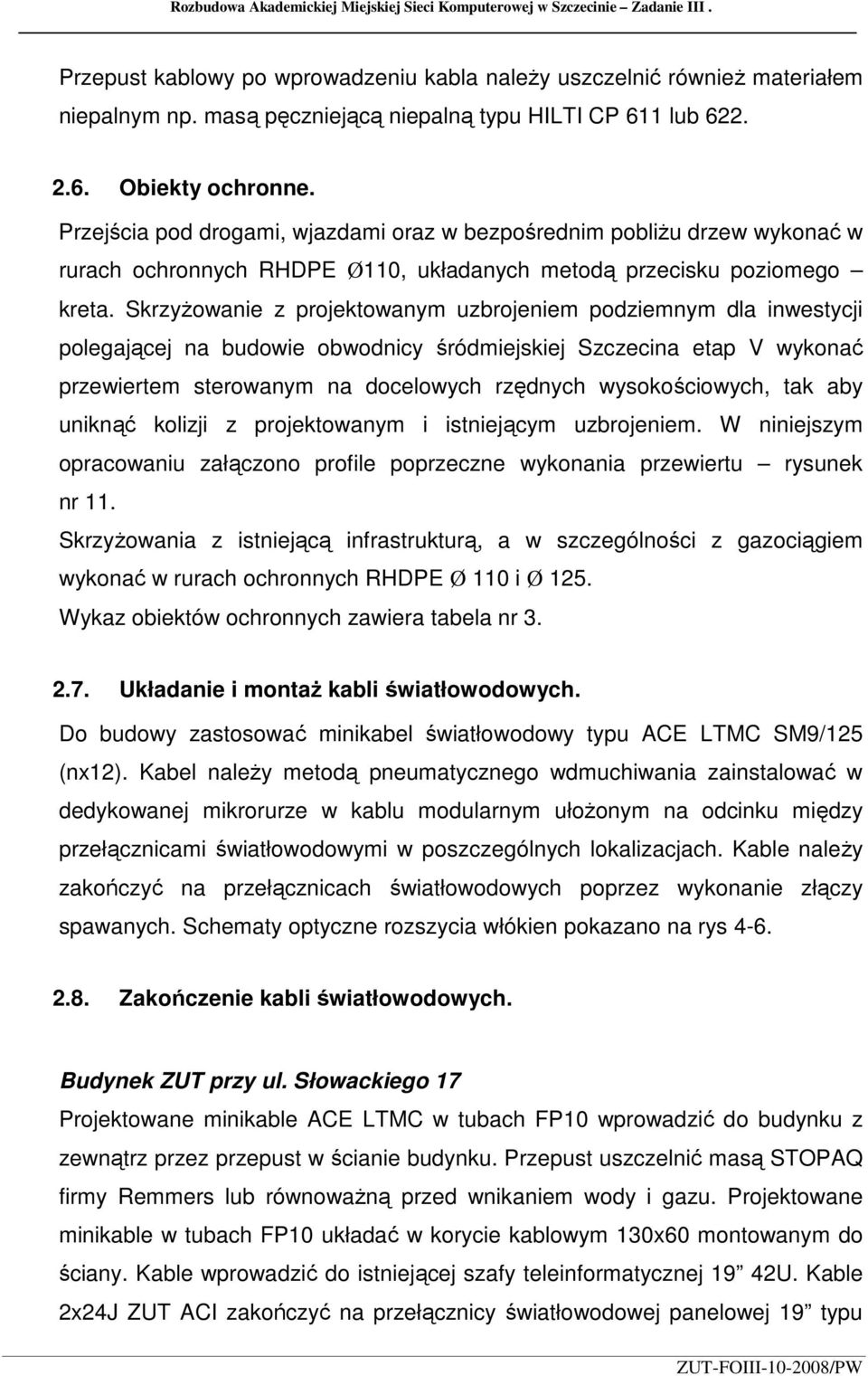

9 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie III. Przepust kablowy po wprowadzeniu kabla naleŝy uszczelnić równieŝ materiałem niepalnym np. masą pęczniejącą niepalną typu HILTI CP 611 lub Obiekty ochronne. Przejścia pod drogami, wjazdami oraz w bezpośrednim pobliŝu drzew wykonać w rurach ochronnych RHDPE Ø110, układanych metodą przecisku poziomego kreta. SkrzyŜowanie z projektowanym uzbrojeniem podziemnym dla inwestycji polegającej na budowie obwodnicy śródmiejskiej Szczecina etap V wykonać przewiertem sterowanym na docelowych rzędnych wysokościowych, tak aby uniknąć kolizji z projektowanym i istniejącym uzbrojeniem. W niniejszym opracowaniu załączono profile poprzeczne wykonania przewiertu rysunek nr 11. SkrzyŜowania z istniejącą infrastrukturą, a w szczególności z gazociągiem wykonać w rurach ochronnych RHDPE Ø 110 i Ø 125. Wykaz obiektów ochronnych zawiera tabela nr Układanie i montaŝ kabli światłowodowych. Do budowy zastosować minikabel światłowodowy typu ACE LTMC SM9/125 (nx12). Kabel naleŝy metodą pneumatycznego wdmuchiwania zainstalować w dedykowanej mikrorurze w kablu modularnym ułoŝonym na odcinku między przełącznicami światłowodowymi w poszczególnych lokalizacjach. Kable naleŝy zakończyć na przełącznicach światłowodowych poprzez wykonanie złączy spawanych. Schematy optyczne rozszycia włókien pokazano na rys Zakończenie kabli światłowodowych. Budynek ZUT przy ul. Słowackiego 17 Projektowane minikable ACE LTMC w tubach FP10 wprowadzić do budynku z zewnątrz przez przepust w ścianie budynku. Przepust uszczelnić masą STOPAQ firmy Remmers lub równowaŝną przed wnikaniem wody i gazu. Projektowane minikable w tubach FP10 układać w korycie kablowym 130x60 montowanym do ściany. Kable wprowadzić do istniejącej szafy teleinformatycznej 19 42U. Kable 2x24J ZUT ACI zakończyć na przełącznicy światłowodowej panelowej 19 typu ZUT-FOIII /PW

10 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie III. PS-19/48-2U, kabel 24J UM SZCZECIN zakończyć na przełącznicy światłowodowej panelowej 19 typu PS-19/24-1U. W szafie teleinformatycznej zamontować przełącznice światłowodowe typu PS-19 w następujących konfiguracjach: ODF1- PS-19/48 2U wyposaŝona dla 18 spawów w standardzie złączy SC (kabel 24J ZUT ACI, spawane włókna 1-6 kierunek SPNT Niemierzyńska 17a oraz kabel 24J, spawane włókna kierunek ZUT PapieŜa Pawła VI 3), ODF2 PS-19/24-1U wyposaŝona dla 24 spawów w standardzie złączy SC (kabel 24J UM SZCZECIN, spawane włókna 1-24 kierunek SPNT Niemierzyńska 17), ODF3 PS-19/96-2U wyposaŝona dla 30 spawów w standardzie złączy SC (kabel 72J spawane włókna 1-24 kierunek PAM Broniewskiego, oraz kabel 12J spawane włókna kierunek Wydział Teologii US PapieŜa Pawła VI 2) ujęte w projekcie dla zadania IC, ODF4 PS-19/48-2U wyposaŝona dla 48 spawów w standardzie złączy SC (kabel 24J UM Szczecin spawane włókna 1-24 kierunek PAM Broniewskiego oraz kabel 24J UM Szczecin spawane włókna kierunek ZUT Chopina 55) ujęte w projekcie dla zadania IC, Niewykorzystane pola przełącznic naleŝy zaślepić zaślepkami. Przebicia w ścianach wykonywać w rozmiarze odpowiadającym wymiarom korytek kablowych. Mikrorurki FP z kablem światłowodowym uszczelnić przy pomocy złączek wodoi gazoszczelnych typu MGB10, a niewykorzystane rurki FP zaślepić przez zamontowanie na nich zatyczek ME 10. Przebieg kabli światłowodowych w budynku zawiera rysunek 8. Budynek ZUT ul. PapieŜa Pawła VI 3. Projektowany minikabel 24J w mikrorurkach FP10 wprowadzić do budynku z zewnątrz przez przepust w ścianie zewnętrznej. Przebicie uszczelnić przed wnikaniem wody i gazu. Projektowane minikable w tubach FP10 zgodnie z rysunkiem 7 układać w korytkach kablowych PCV90x60 montowanych do ściany ZUT-FOIII /PW

11 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie III. oraz rurek Peschla 25 w przestrzeni sufitu podwieszanego. Kabel wprowadzić z wykorzystaniem istniejącego szachu w pomieszczeniu rozdzielni elektrycznej do pomieszczenia nr 220 na kondygnacji 1i1/2. Równolegle z kablem światłowodowym w istniejącym szachcie naleŝy wyprowadzić kabel elektryczny YDYŜo 3x4mm 2 z istniejącej rozdzielni komputerowej (ujęte w odrębnym opracowaniu). W pomieszczeniu nr 220 na ścianie, na wysokości ok. 1.8m naleŝy zamontować szafę teleinformatyczną o wysokości roboczej 18U. Szafę wyposaŝyć w przełącznicę światłowodową PS-19/48 2U oraz panel zasilający. Przełącznicę światłowodową wyposaŝyć: ODF1 - PS-19/48 2U wyposaŝona dla 24 spawów w standardzie złączy SC (kabel 24J, spawane włókna 1-12 kierunek ZUT Słowackiego 17, kabel 12J, spawane włókna Główny Punkt Dystrybucyjny 3 piętro oraz kabel 12J spawane włókna kierunek skrzynka naścienna ACI 5 piętro), Do pomieszczenia Głównego Punktu dystrybucyjnego na 3 piętrze naleŝy wyprowadzić kabel 12J w mikrorurce FP10 z wykorzystaniem koryta kablowego PCV 60x40mm montowanego na ścianie w klatce schodowej oraz w rurce Peschla 25 montowanej w przestrzeni nad sufitem rastrowym podwieszanym. W szafie głównego punktu dystrybucyjnego (3 piętro) naleŝy zainstalować przełącznicę światłowodową panelową PS-19/12-1U wyposaŝoną w 6 złączy SC i wyspawać kabel 12J z pom Do projektowanej skrzynki ACI (5 piętro) naleŝy wyprowadzić drugi kabel 12J w mikrorurce FP10 z wykorzystaniem istniejącego szachtu do kondygnacji 4 piętra, a następnie powyŝej 4 piętra obok istn. korytka PCV zamontować korytko 90x60 do projektowanej skrzynki naściennej. Równolegle z kablem 12J w korycie układać 3x kabel UTP kat 5e wraz z kablem elektrycznym YDYŜo 3x2.5mm 2. W projektowanej skrzynce ACI (5 piętro) naleŝy zainstalować przełącznicę naścienną z wyposaŝeniem dla 6 złączy SC i wyspawać kabel 12J z pom.220. Niewykorzystane pola przełącznicy naleŝy zaślepić zaślepkami. Przebicia w ścianach wykonywać w rozmiarze odpowiadającym wymiarom korytek kablowych. ZUT-FOIII /PW

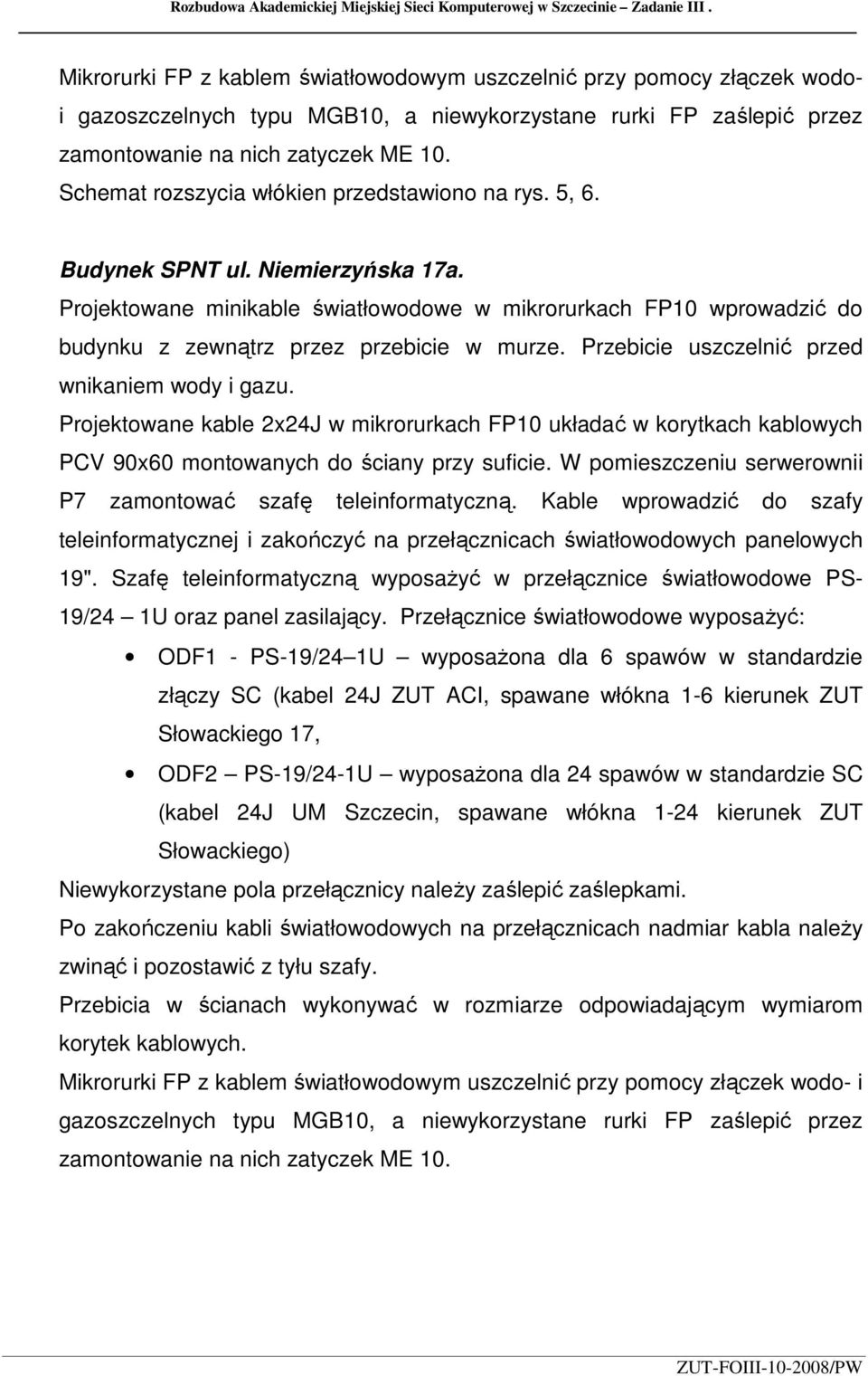

12 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie III. Mikrorurki FP z kablem światłowodowym uszczelnić przy pomocy złączek wodoi gazoszczelnych typu MGB10, a niewykorzystane rurki FP zaślepić przez zamontowanie na nich zatyczek ME 10. Schemat rozszycia włókien przedstawiono na rys. 5, 6. Budynek SPNT ul. Niemierzyńska 17a. Projektowane minikable światłowodowe w mikrorurkach FP10 wprowadzić do budynku z zewnątrz przez przebicie w murze. Przebicie uszczelnić przed wnikaniem wody i gazu. Projektowane kable 2x24J w mikrorurkach FP10 układać w korytkach kablowych PCV 90x60 montowanych do ściany przy suficie. W pomieszczeniu serwerownii P7 zamontować szafę teleinformatyczną. Kable wprowadzić do szafy teleinformatycznej i zakończyć na przełącznicach światłowodowych panelowych 19". Szafę teleinformatyczną wyposaŝyć w przełącznice światłowodowe PS- 19/24 1U oraz panel zasilający. Przełącznice światłowodowe wyposaŝyć: ODF1 - PS-19/24 1U wyposaŝona dla 6 spawów w standardzie złączy SC (kabel 24J ZUT ACI, spawane włókna 1-6 kierunek ZUT Słowackiego 17, ODF2 PS-19/24-1U wyposaŝona dla 24 spawów w standardzie SC (kabel 24J UM Szczecin, spawane włókna 1-24 kierunek ZUT Słowackiego) Niewykorzystane pola przełącznicy naleŝy zaślepić zaślepkami. Po zakończeniu kabli światłowodowych na przełącznicach nadmiar kabla naleŝy zwinąć i pozostawić z tyłu szafy. Przebicia w ścianach wykonywać w rozmiarze odpowiadającym wymiarom korytek kablowych. Mikrorurki FP z kablem światłowodowym uszczelnić przy pomocy złączek wodo- i gazoszczelnych typu MGB10, a niewykorzystane rurki FP zaślepić przez zamontowanie na nich zatyczek ME 10. ZUT-FOIII /PW

13 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie III Oznaczenie linii OTK. Na kaŝdej rurze rurociągu, w studniach kablowych, kablowniach i pomieszczeniach technicznych, przez które one przechodzą, naleŝy pozostawić trwałe oznakowanie ostrzegawcze o obecności kabla światłowodowego, jak równieŝ oznakowanie identyfikacyjne (informacyjne) z oznaczonym numerem, relacją, typem kabla oraz właścicielem. W pomieszczeniach kabel naleŝy oznakować na całej długości jego przebiegu z zastosowaniem przywieszek informacyjnych Osprzęt liniowy. Niniejszy projekt wykonano w oparciu o rozwiązania systemu komponentów do budowy magistralnych sieci światłowodowych ACE. Projektowane są przełącznice panelowe światłowodowe typu PS-19 ACE. Do złączy końcowych naleŝy zastosować pigtaile SC/APC o długości 1m w tubie ścisłej Pomiary Włókna światłowodowe naleŝy łączyć poprzez spawanie tak, aby średnia tłumienność spawu była mniejsza niŝ 0,15dB. Wszystkie pomiary kabli światłowodowych naleŝy wykonać wg normy Badania i pomiary kabli i linii optotelekomunikacyjnych ZN-96 TP S.A.-002 Telekomunikacyjne linie kablowe dalekosięŝne. Linie optotelekomunikacyjne. Ogólne wymagania techniczne Roboty ogólnobudowlane budynkowe. Przepusty w stropach obiektów budowlanych naleŝy wykonać w sposób jak najmniej uciąŝliwy dla uŝytkowników obiektu. Przepusty pomiędzy strefami wydzielonymi poŝarowo naleŝy uszczelnić materiałem ogniochronnym np. masą pęczniejącą HILTI CP 611A lub CP622. ZUT-FOIII /PW

14 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie III. Elementy mocowane do ścian (listwy, rury) malować farbą zbliŝoną rodzajem, fakturą i kolorem z podłoŝem (ściana, strop). Wiercenia i wykucia wewnątrz obiektów wykonywać metodą bezpyłową. Mocowanie kotw i uchwytów na elewacji zewnętrznej naleŝy wykonywać w taki sposób, by ograniczone zostało do minimum zapylanie i późniejsze zaciekanie elewacji. ZUT-FOIII /PW

15 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie III. 3. Uwagi końcowe Rozpoczęcie i prowadzenie robót winno odbywać się zgodnie z obowiązującymi przepisami i uzgodnieniami, normami i zasadami wiedzy technicznej oraz z zachowaniem obowiązujących zasad BHP. Kierujący robotami winien ściśle przestrzegać wydanych uzgodnień i zawartych w nich obostrzeń. Przed przystąpieniem do robót ziemnych kierujący robotami winien szczegółowo zapoznać się z usytuowaniem urządzeń podziemnych wykazanych na zaktualizowanej mapie geodezyjnej, oraz zapewnić wytyczenie trasy przez uprawnione słuŝby geodezyjne. W czasie prowadzenia robót ziemnych naleŝy zachować ostroŝność ze względu na moŝliwość napotkania niewykazanych urządzeń podziemnych. W rejonie zbliŝeń i skrzyŝowań projektowanej inwestycji z uzbrojeniem podziemnym wszelkie prace ziemne naleŝy wykonywać ręcznie i pod nadzorem, stosując się do zaleceń wydanych w uzgodnieniach i na przekazaniu placu budowy. Teren robót ziemnych, rowy i wykopy powinny być w sposób widoczny zabezpieczone i oznakowane. Wykopy przebiegające wzdłuŝ budynków wykonywać odcinkami nie dłuŝszymi niŝ 3m. Stosowane materiały winny posiadać odpowiednie świadectwa dopuszczenia do stosowania w budownictwie telekomunikacyjnym. Rozbiórkę nawierzchni prowadzić w taki sposób, aby maksymalnie wykorzystać uzyskane materiały do odbudowy po zakończeniu robót. Po wykonaniu inwestycji naleŝy dokonać inwentaryzacji powykonawczej przez uprawnionego geodetę i przekazać ją do właściwego Ośrodka Dokumentacji Geodezyjno Kartograficznej oraz właściciela wybudowanej infrastruktury. Ewentualne, uzasadnione zmiany wprowadzone do projektu, wynikłe w trakcie wykonawstwa, powinny być uzgodnione z Inwestorem i UŜytkownikiem oraz naniesione do projektu tak, by mogły stanowić materiał inwentaryzacyjny. Wszystkie prace objęte niniejszym projektem naleŝy wykonać zgodnie z obowiązującymi normami i uwagami instytucji oraz osób uzgadniających projekt. ZUT-FOIII /PW

16 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie III. Wykonawca zobowiązany jest do powiadomienia zainteresowanych stron o zamiarze rozpoczęcia robót, celem przejęcia placu budowy oraz wystąpić o ustanowienie ciągłego nadzoru na czas budowy. ZUT-FOIII /PW

17 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie III. 4. Tabele Tabela 1. Zestawienie kabli modularnych i rurociągu kablowego. Tabela 2. Zestawienie odcinków instalacyjnych kabla światłowodowego. Tabela 3. Zestawienie obiektów ochronnych. Tabela 4. Zestawienie materiałów podstawowych. ZUT-FOIII /PW

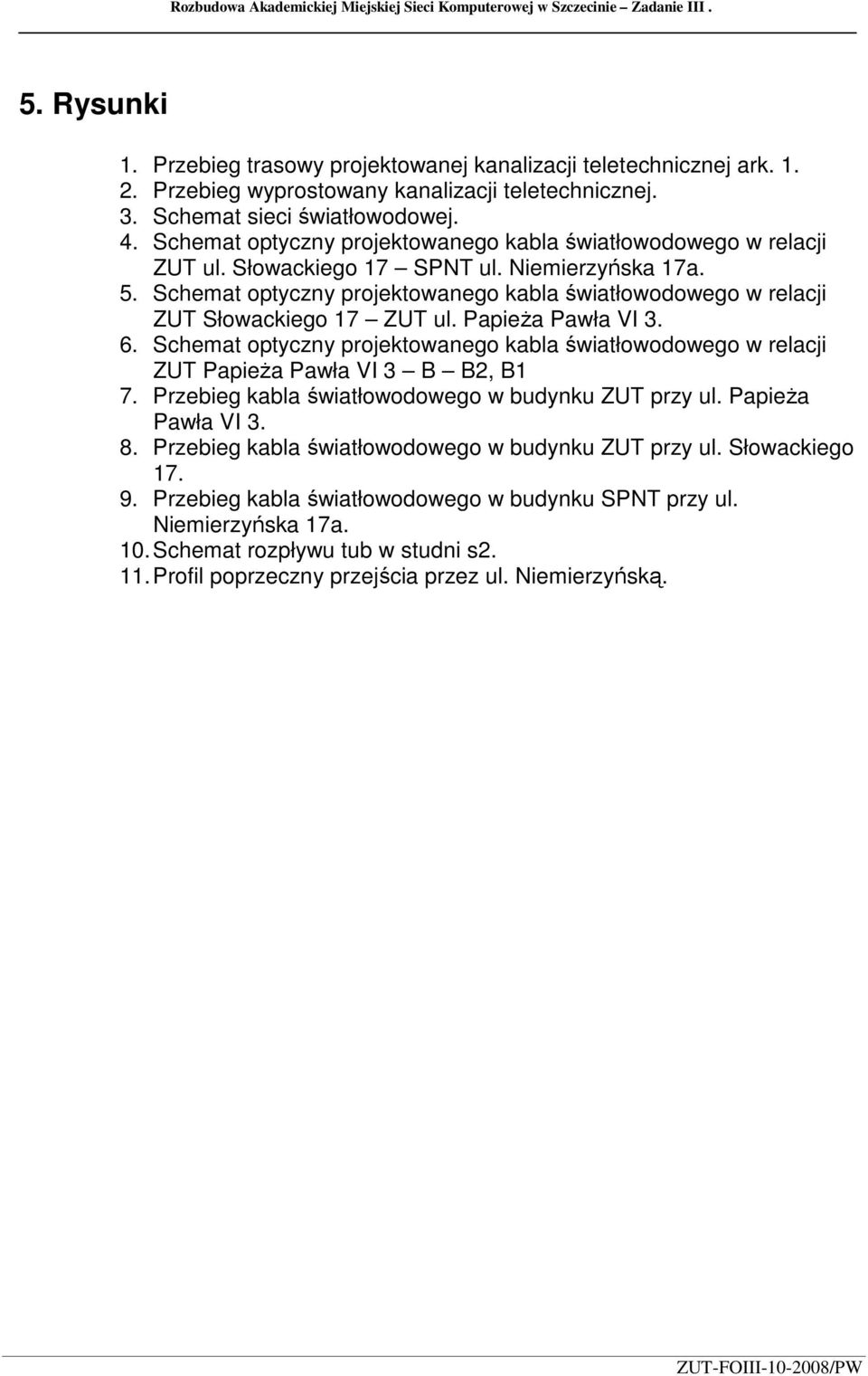

18 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie III. 5. Rysunki 1. Przebieg trasowy projektowanej kanalizacji teletechnicznej ark Przebieg wyprostowany kanalizacji teletechnicznej. 3. Schemat sieci światłowodowej. 4. Schemat optyczny projektowanego kabla światłowodowego w relacji ZUT ul. Słowackiego 17 SPNT ul. Niemierzyńska 17a. 5. Schemat optyczny projektowanego kabla światłowodowego w relacji ZUT Słowackiego 17 ZUT ul. PapieŜa Pawła VI Schemat optyczny projektowanego kabla światłowodowego w relacji ZUT PapieŜa Pawła VI 3 B B2, B1 7. Przebieg kabla światłowodowego w budynku ZUT przy ul. PapieŜa Pawła VI Przebieg kabla światłowodowego w budynku ZUT przy ul. Słowackiego Przebieg kabla światłowodowego w budynku SPNT przy ul. Niemierzyńska 17a. 10. Schemat rozpływu tub w studni s Profil poprzeczny przejścia przez ul. Niemierzyńską. ZUT-FOIII /PW

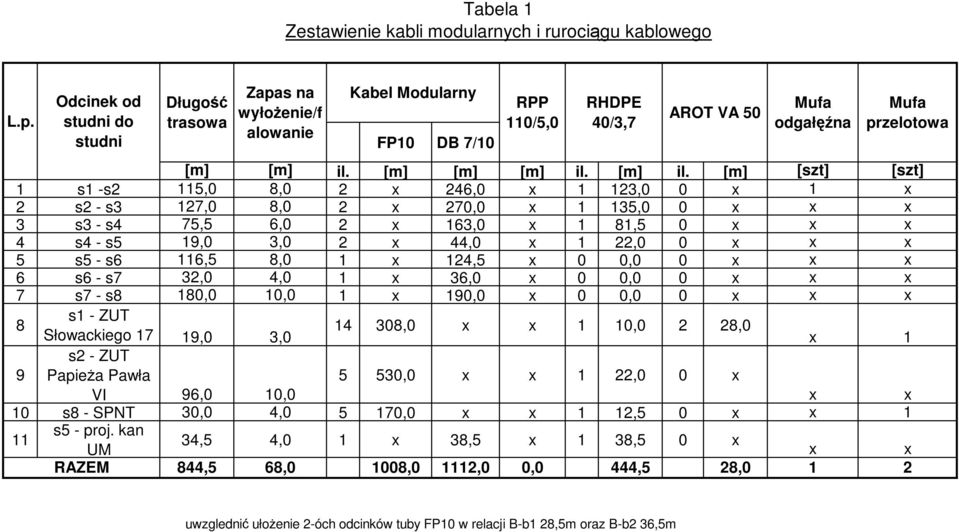

19 Tabela 1 Zestawienie kabli modularnych i rurociągu kablowego L.p. Odcinek od studni do studni Długość trasowa Zapas na wyłoŝenie/f alowanie Kabel Modularny FP10 DB 7/10 RPP 110/5,0 RHDPE 40/3,7 AROT VA 50 Mufa odgałęźna Mufa przelotowa [m] [m] il. [m] [m] [m] il. [m] il. [m] [szt] [szt] 1 s1 -s2 115,0 8,0 2 x 246,0 x 1 123,0 0 x 1 x 2 s2 - s3 127,0 8,0 2 x 270,0 x 1 135,0 0 x x x 3 s3 - s4 75,5 6,0 2 x 163,0 x 1 81,5 0 x x x 4 s4 - s5 19,0 3,0 2 x 44,0 x 1 22,0 0 x x x 5 s5 - s6 116,5 8,0 1 x 124,5 x 0 0,0 0 x x x 6 s6 - s7 32,0 4,0 1 x 36,0 x 0 0,0 0 x x x 7 s7 - s8 180,0 10,0 1 x 190,0 x 0 0,0 0 x x x 8 s1 - ZUT ,0 x x 1 10,0 2 28,0 Słowackiego 17 19,0 3,0 x 1 9 s2 - ZUT PapieŜa Pawła 5 530,0 x x 1 22,0 0 x VI 96,0 10,0 x x 10 s8 - SPNT 30,0 4, ,0 x x 1 12,5 0 x x 1 11 s5 - proj. kan 34,5 4,0 1 x 38,5 x 1 38,5 0 x UM x x RAZEM 844,5 68,0 1008,0 1112,0 0,0 444,5 28,0 1 2 uwzglednić ułoŝenie 2-óch odcinków tuby FP10 w relacji B-b1 28,5m oraz B-b2 36,5m

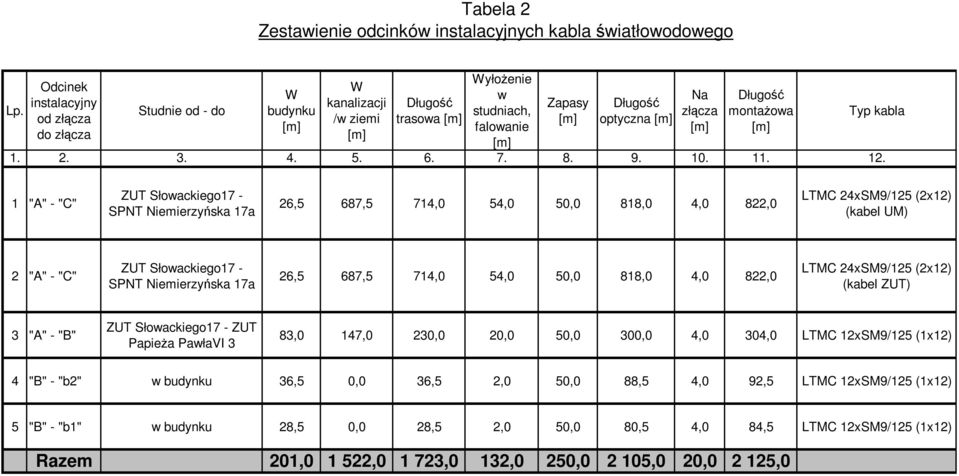

20 Tabela 2 Zestawienie odcinków instalacyjnych kabla światłowodowego Lp. Odcinek instalacyjny od złącza do złącza Studnie od - do W budynku [m] W kanalizacji /w ziemi [m] Długość trasowa [m] WyłoŜenie w studniach, falowanie [m] Zapasy [m] Długość optyczna [m] Na złącza [m] Długość montaŝowa [m] Typ kabla 1 "A" - "C" ZUT Słowackiego17 - SPNT Niemierzyńska 17a 26,5 687,5 714,0 54,0 50,0 818,0 4,0 822,0 LTMC 24xSM9/125 (2x12) (kabel UM) 2 "A" - "C" ZUT Słowackiego17 - SPNT Niemierzyńska 17a 26,5 687,5 714,0 54,0 50,0 818,0 4,0 822,0 LTMC 24xSM9/125 (2x12) (kabel ZUT) 3 "A" - "B" ZUT Słowackiego17 - ZUT PapieŜa PawłaVI 3 83,0 147,0 230,0 20,0 50,0 300,0 4,0 304,0 LTMC 12xSM9/125 (1x12) 4 "B" - "b2" w budynku 36,5 0,0 36,5 2,0 50,0 88,5 4,0 92,5 LTMC 12xSM9/125 (1x12) 5 "B" - "b1" w budynku 28,5 0,0 28,5 2,0 50,0 80,5 4,0 84,5 LTMC 12xSM9/125 (1x12) Razem 201, , ,0 132,0 250, ,0 20, ,0

21 Tabela 3 Zestawienie obiektów ochronnych Nr Nazwa Technologia RHDPEp 110 obiektu obiektu wykonania [m] ob1 wj przecisk 16,0 ob2 wj przecisk 5,0 ob3 g wykop otwarty 10,0 ob4 parking wykop otwarty 36,5 ob5 g wykop otwarty 4,0 ob6 g wykop otwarty 4,0 wj-wjazd ob7 klomb przecisk 6,0 g-gazociąg ob8 zieleń przecisk 2,0 dr-droga ob9 zieleń przecisk 6,0 ob10 zieleń przecisk 2,0 ob11 wj+g przecisk 14,0 ob12 zieleń przecisk 3,0 ob13 zieleń przecisk 2,0 ob14 zieleń przecisk 2,0 ob15 dr przecisk ster. 33,5 ob16 proj. parking wykop otwarty 39,0 ob17 proj. parking wykop otwarty 5,5 ob18 dr przecisk ster. 25,5 ob19 murek wykop otwarty 7,5 ob20 wj przecisk 34,0 RAZEM: 257,5

22 Tabela 4 Zestawienie materiałów podstawowych Lp. Wyszczególnienie Jednostka Ilość Uwagi Studnie: 1 Studnia SKR-1 z pokrywą szt. 5 2 Studnia SKR-2 + oprawa lekka pełna + rama lekka pojedyńcza kpl Studnia SKO-2 + oprawa lekka pełna + rama lekka podwójna kpl. 2 4 Zabezpieczenie pokryw studni ZPIRL "PIOCH" kpl 8 Rury i Mikrokanalizacja 5 ACENET DB 7/10 - Kabel modularny doziemny DB 7/10 7-tub 10mm m 1112,0 6 ACEMIKRO FP 10 - Mikrotuba FP10 m 1008,0 7 Mikrotuba ACEMIKRO 10 (NOVOMICRO 10) m x 8 Rura osłonowa RHDPE 125/7,1mm m x 9 Rura niepalna Peszel 25mm m 68,0 10 Rura osłonowa RHDPEp 110/6,3 m 257,5 11 Rura RHDPE 40/3,7 m 444,5 12 Rura osłonowa AROT VA 50 m 28,0 13 Korytko kablowe PCV 60x40 m 5,5 14 Korytko kablowe PCV 130x60 m 5,0 15 Korytko kablowe PCV 90x60 m 39,0 16 Puszka połączeniowa pojedyncza PDC Connector (ACE Connector Net7x10 - Space 50) szt 2 17 Puszka połączeniowa pojedyncza PDC Connector (ACE Connector Net7x10 - Space 40) szt 2 VA 50 z 7/10 7/10 z RHDPE Złączka rurociągu kablowego ZRs-40 (MO-40) szt 1 19 Złączka tubowa końcowa ACE ME 10 szt Złączka tubowa gazoszczelna ACE MGB10mm szt Studnia ROMOLD F45 BSL + L45D szt 1 22 System uszczelnień ROXTEC SLFR100+R100+9xRM-20 kpl 1 Osprzęt światłowodowy 23 Krone Przełącznica światłowodowa panelowa 19"/48/SC 2U kpl Krone Przełącznica światłowodowa panelowa 19"/24/SC 2U kpl Krone Przełącznica światłowodowa panelowa 19"/12/SC 1U kpl Krone Przełącznica światłowodowa naścienna kpl Skrzynka natynkowa 57x42x22 "KUBIAK" szt Krone Adaptery (Łączniki) SC/APC szt Krone Sznur zakończeniowy Pigtail SC/APC - 1m szt Osłona termiczna spawów szt Zaślepka szt TrueNet Szafa teleinformatyczna 19" 18U kpl 1 33 TrueNet Szafa teleinformatyczna 19" 42U kpl 1 Kable 34 ACE-TKF LTMC 12 x SM G.652D - (1x12) m ACE-TKF LTMC 24 x SM G.652D - (2x12) m TrueNet kabel UTP 4p kat 5e m 130
