1 MIEJSCOWA INSTALACJA WENTYLACYJNA Z SYSTEMEM ODZYSKIWANIA CIEPŁA WENTYLACJA ŁATWA W DOSTOSOWANIU I O DUŻEJ MOCY zapewni zdrowy klimat TWOJEMU GOSPODARSTWU DOMOWEMU NOWOŚĆ

2 Świeże powietrze dla zdrowego klimatu.

3 Sposób w jaki wentylujesz swój dom to sposób w jaki żyjesz 03 KORADO wprowadza nowe ścienne urządzenia do regulowania wentylacji. Koniec z poleganiem tylko na zwykłej wentylacji poprzez otwarte okna. Nasze poręczne i łatwe w montażu urządzenia wentylacyjne są w stanie regulować nawiew świeżego i czystego powietrza napływającego do pomieszczeń, przy minimalnym zużyciu energii i wysokim poziomie pochłanialności hałasu. Aby żyć zdrowo, musimy oddychać czystym powietrzem. Nie tylko Ty, ale również Twoje mieszkanie, dom lub inne miejsca, w których przebywasz, muszą oddychać. Kiedyś źle uszczelnione okna i drzwi były wystarczające, aby zapewnić wymianę zużytego powietrza na świeże wewnątrz pomieszczenia. Jednak otaczające nas dzisiaj nowoczesne materiały budowlane oraz technologie zapewniają doskonałą szczelność. Zdrowa i ekonomiczna wentylacja Czy można zawsze wietrzyć w sposób klasyczny? Droga energia i zanieczyszczenia powietrza obecnie znacznie to utrudniają. Więc w jaki sposób wietrzyć zdrowo i ekonomicznie? Nawiew świeżego powietrza musi być oparty na kompleksowych rozwiązaniach, które będą zastosowane w całym budynku. Ściany budynku muszą być szczelne, ale jednocześnie trzeba zapewnić dostateczną ilość świeżego powietrza osobom mieszkającym w środku. KORADO oferuje kompleksowe i proste rozwiązanie. Korzyści: zapewnienie nawiewu i wywiewu powietrza w tym samym czasie wyeliminowanie nadmiernej wilgotności i wzrostu drobnoustrojów kurz i pyłki w napływającym powietrzu są odfiltrowywanie, co stanowi idealne rozwiązanie dla osób cierpiących na alergie i astmę odzysk ciepła i niskie zużycie energii zapobiega rozwojowi grzybów urządzenie jest łatwe w instalacji nawet w starych budynkach Zdrowe świeże powietrze bez szkodliwych zanieczyszczeń czy hałasu Urządzenia miejscowej instalacji sciennej zostały zaprojektowane tak, aby zapewnić regulowaną wentylację, która stworzy zdrowy klimat wewnątrz pomieszczeń. Usuwanie wilgotności i substancji szkodliwych Średnio czteroosobowa rodzina jest w stanie wyprodukować około 12 litrów wody dziennie. Nadmierna wilgotność powietrza powoduje wzrost i rozprzestrzenianie się pleśni i grzybów. Dlatego pomieszczenie musi oddychać w celu wyeliminowania wzrostu szkodliwych substancji. Bezpieczeństwo podczas wentylacji Wentylowana przestrzeń musi być odpowiednio zabezpieczona przed dostaniem się do środka niepożądanych organizmów żywych lub osób. Otwarte okna stanowią zaproszenie nie tylko dla owadów, ale również dla włamywaczy. Zdrowie Twoja zdolność koncentracji na pracy, odpowiedni odpoczynek i dobre samopoczucie zależy od jakości powietrza, którym oddychasz. Aby uniknąć wzrostu stężenia CO2 produkowanego przez ludzi podczas wymiany gazowej, zaleca się co godzinę przepływ około 20 m 3 świeżego powietrza na każdą osobę znajdującą się w pomieszczeniu. Dzięki regulowanej wentylacji stężenie CO 2 pozostaje na niskim poziomie, co zwiększa zdolność koncentracji i tworzy komfortowe warunki w pomieszczeniu. Z drugiej strony, zwiększenie stężenia CO 2 będzie wywoływać senność. Optymalna wilgotność względna powietrza w pomieszczeniu wynosi od 40 do 60 %. Kiedy zachowasz optymalną wilgotność powietrza, nie będzie Ci dokuczał suchy kaszel czy nadmierne pocenie się. Przez odfiltrowanie kurzu i pyłków z powietrza napływającego z zewnątrz zmniejsza się też konieczność częstego odkurzania gospodarstwa domowego, ale co najważniejsze zmniejsza się ryzyko chorób płuc. Urządzenie wentylacyjne, które pochłania również odgłosy z zewnątrz, jest znacznie korzystniejsze niż otworzenie okna. Szczególnie w nocy, które są coraz bardziej głośniejsze ze względu na coraz większy ruch uliczny. W przeciwieństwie do niekontrolowanej wentylacji poprzez otwarte okna, regulowana wentylacja zapewnia odpowiednią ilość świeżego powietrza na podstawie bieżących potrzeb bez zbędnych zanieczyszczeń i hałasu. Oszczędność energii Wentylacja nie powinna być kojarzona ze stratami ciepła, które w rzeczywistości ulatnia się z pokoju poprzez otwarte okna. Miejscowe urządzenia wentylacyjne ograniczają te niepotrzebne koszty do minimum. Ta nowoczesna forma wentylacji zgodna z nowymi przepisami dotyczącymi efektywności energetycznej budynków znacząco przyczynia się do końcowej oceny charakterystyki energetycznej budynku.

4 Urządzenie miejscowej wentylacji ściennej oferuje nie tylko regulowany dopływ świeżego powietrza, ale także wiele innych ważnych funkcji dla Twojej wygody.

5 Elastyczne rozwiązanie 05 Zalety i funkcje oferowane przez urządzenia wentylacyjne firmy KORADO Miejscowe urządzenia wentylacyjne zapewniają nie tylko wymianę starego zużytego powietrza w Twoim pokoju na świeże, ale również spełniają inne dodatkowe funkcje. Szeroki zakres oferowanych właściwości przez poszczególne urządzenia wentylacyjne zaczyna się od podstawowej funkcji wymiany powietrza, poprzez odzysk ciepła, ochronę przed nadmiernym działaniem wilgoci, pochłanialność hałasu, a kończy się bardzo skuteczną filtracją powietrza. Łatwa instalacja Wiele okoliczności wspomagających zastosowanie urządzeń wentylacyjnych o dużej mocy wynika ze struktury samego budynku. Urządzenia miejscowej wentylacji mogą być również łatwe w dostosowaniu i zintegrowaniu z już istniejącymi budynkami w późniejszym czasie. Nie ma konieczności wymiany okien lub szczegółowych zmian w istniejącym systemie dystrybucji powietrza. Bardzo prosty i szybki montaż instalacji sprawia, że inwestorzy chętnie korzystają z tego rozwiązania. Prezentowana instalacja może być zamontowana w bardzo łatwy sposób, bez konieczności wyznaczania specjalnego miejsca dla instalacji lub ukrycia rur, co jest zwykle konieczne podczas instalowania scentralizowanego systemu wentylacyjnego. Zadanie zamontowania regulowanej wentylacji łatwo zrealizować nawet przy niskich kosztach inwestycyjnych. Łatwa konserwacja Wysoka jakość powietrza w pomieszczeniu i prosty proces instalacji jakie zapewnia urządzenie są dodatkowo udoskonalone przez proste sterowanie i łatwą konserwacje. Jako przykład weźmy najprostsze oferowane przez nas urządzenie wentylacyjne 100. Obecnie konserwacja jest ograniczona do mycia łatwo dostępnych przestrzeni wewnątrz urządzenia i zaleca się, aby czynności konserwujące wykonywać raz lub dwa razy na rok. Wymiana filtra jest ważnym elementem. Użytkownik nie musi domyślać się, kiedy należy zmienić filtr lub zaplanować wymiany filtra w swoim kalendarzu. Zintegrowany wskaźnik wymiany filtra informuje, kiedy należy wymienić filtr. W związku z tym filtr nie będzie wymieniony za wcześnie lub za późno. Dzięki uchylnej przedniej obudowie jest możliwa szybka i wygodna wymiana filtra bez konieczności użycia narzędzi, a także wyczyszczenie wewnętrznej przestrzeni urządzenia. Wysoka skuteczność odzysku ciepła i niskie zużycie energii elektrycznej Spis symboli Typ Przepływ powietrza Technologie filtrujące Zalety systemu wentylacji Wentylacja aktywna urządzenia Nawiew i wywiew powietrza Dopływ powietrza Filtr zgrubny Filtr przeciw drobnemu pyłowi i przeciwpyłkowy Filtr z węglem aktywnym Ochrona przed nadmiernym hałasem Regulacja wilgotności Odzysk ciepła Odpowiedni do sypialni Urządzenie energooszczędne

6 100 i 100W Małe urządzenia wentylacyjne z dużą pochłanialnością hałasu i ogromnymi zaletami użytkowymi: ciche, wydajne, łatwe w obsłudze i szybkie w montażu. Aby wyeliminować uciążliwe odgłosy z zewnątrz podczas wentylacji, wypróbuj sprawdzone rozwiązanie 100. Wyższa pochłanialność hałasu w połączeniu z oknami izolującymi hałas będą cieszyć i tworzyć miejsce pełne spokoju i ciszy wewnątrz domu. Inne szkodliwe substancje zanieczyszczające, takie jak drobny pył i pyłek nie będą dostawać się do pomieszczeń dzięki różnym dodatkowym filtrom. Urządzenia wentylacyjne mogą być ustawione w różnych trybach za pomocą ekranu LCD. Standardowy zestaw zawiera urządzenie wentylacyjne, rurkę PVC, L = 500 mm, białą obudowę z kratką, materiały do mocowania (kołki, śruby), szablon montażowy, instrukcję montażu, instrukcję użytkowania Typy/modele urządzeń 100 Podstawowe urządzenie wentylacyjne 100W Urządzenie wentylacyjne z możliwością regulacji podłączone bezprzewodowo za pomocą SENSOBOX wave, patrz strona 13 Parametry techniczne Wysokość Szerokość 100, 100W 467 mm 270 mm Głębokość Pochłanialność hałasu (DIN EN ) Moc wyjściowa powietrza z wentylatorem Poziom hałasu (DIN EN ISO 3741) Poziom 1: około 30 m 3 /h 132 mm D n,e,w = 50 db Poziom 6: około 60 m 3 /h Poziom maksymalny: 180 m 3 /h 17dB (A) 24 db (A) 41 db(a) Pobór mocy 2 W 5 W 30 W Wartość napięcia prądu elektrycznego Klasa filtra Kolor pokrywy z tworzywa sztucznego 230 V ~ / 0,15 A G3 / F5 / z węglem aktywnym biały Zalety 100 i 100W bardzo wydajna ochrona przed hałasem zewnętrznym niski poziom hałasu przy eksploatacji i cicha wentylacja podświetlany ekran LCD: Możliwość ustawienia mocy wentylacji oraz zaprogramowania czasu trwania wentylacji oddzielne sterowanie wylotem powietrza poprzez boczne suwaki 3 dodatkowe filtry: filtr przeciwpyłkowy, filtr zgrubny, filtr z węglem aktywnym łatwa wymiana wkładu filtra, wskaźnik wymiany filtra niewielki rozmiar i nowoczesne wykonanie obudowy z wysokim połyskiem łatwy w obsłudze poprzez bezprzewodowy system radiowy o nazwie Z-wave ( 100W + modele SENSOBOX wave) łatwa instalacja i montaż

7 KORASMART 07 Energooszczędne miejscowe wentylacje KORASMART z systemem odzyskiwania ciepła. Innowacyjne rozwiązanie i łatwy montaż pozwalają na zastosowanie urządzeń we wszystkich istniejących i nowych budynkach. Zasady działania operacji wymiany ciepła dla urządzeń KORASMART dopływ świeżego, zimnego powietrza z zewnątrz wywiew ciepłego i zanieczyszczonego powietrza z pomieszczenia odzysk ciepła, ciepło z wywiewanego powietrza podgrzewa świeże napływające powietrze dzięki aluminiowemu wymiennikowi ciepła podgrzane świeże powietrze przepływa do pomieszczenia przez otwory boczne i eliminuje przeciągi powietrza Łatwy montaż KORASMART wywierć otwór o średnicy 120 mm przez zewnętrzną ścianę następnie włóż rurkę w otwór, zastosuj uszczelniacz i zamontuj zewnętrzną ochronę ekranu. na koniec wybierz miejsce motażu urządzenia, które może być na ścianie lub częściowo w ścianie Typy filtrów 1300 i 1400 filtr przeciwpyłkowy (nawiew powietrza, typ F7) filtr zgrubny (wywiew powietrza, typ G3) filtr z węglem aktywnym (nawiew powietrza) Typy filtrów KORASMART 1100, 1100T, 1200 i 1200T filtr zgrubny (nawiew/wywiew powietrza, typu G2) Zasada odzysku ciepła Montaż na ścianie Montaż w ścianie

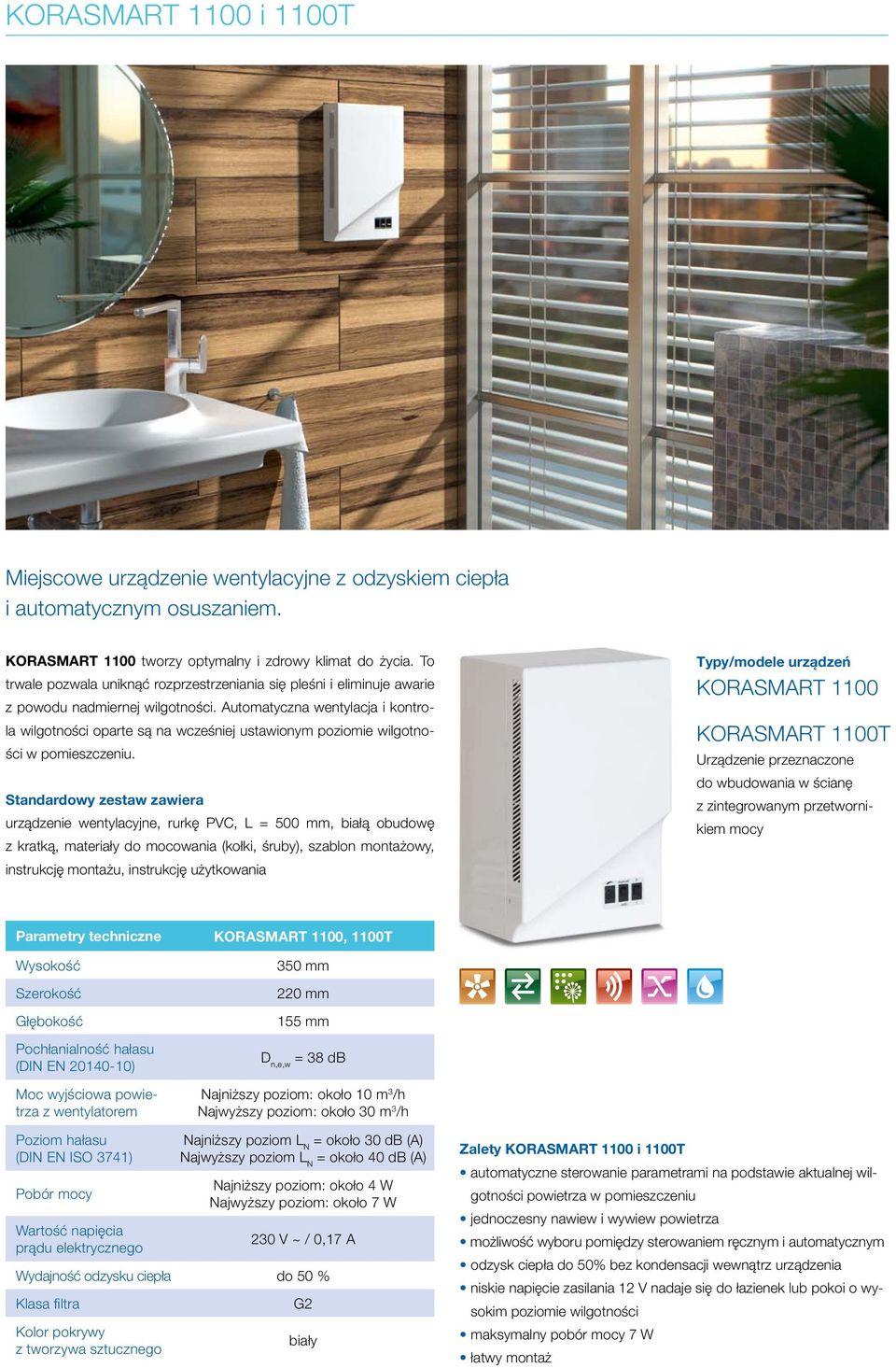

8 KORASMART 1100 i 1100T Miejscowe urządzenie wentylacyjne z odzyskiem ciepła i automatycznym osuszaniem. KORASMART 1100 tworzy optymalny i zdrowy klimat do życia. To trwale pozwala uniknąć rozprzestrzeniania się pleśni i eliminuje awarie z powodu nadmiernej wilgotności. Automatyczna wentylacja i kontrola wilgotności oparte są na wcześniej ustawionym poziomie wilgotności w pomieszczeniu. Standardowy zestaw zawiera urządzenie wentylacyjne, rurkę PVC, L = 500 mm, białą obudowę z kratką, materiały do mocowania (kołki, śruby), szablon montażowy, instrukcję montażu, instrukcję użytkowania Typy/modele urządzeń KORASMART 1100 KORASMART 1100T Urządzenie przeznaczone do wbudowania w ścianę z zintegrowanym przetwornikiem mocy Parametry techniczne Wysokość Szerokość Głębokość Pochłanialność hałasu (DIN EN ) Moc wyjściowa powietrza z wentylatorem KORASMART 1100, 1100T 350 mm 220 mm 155 mm D n,e,w = 38 db Najniższy poziom: około 10 m 3 /h Najwyższy poziom: około 30 m 3 /h Poziom hałasu (DIN EN ISO 3741) Pobór mocy Wartość napięcia prądu elektrycznego Najniższy poziom L N = około 30 db (A) Najwyższy poziom L N = około 40 db (A) Najniższy poziom: około 4 W Najwyższy poziom: około 7 W 230 V ~ / 0,17 A Wydajność odzysku ciepła do 50 % Klasa fi ltra Kolor pokrywy z tworzywa sztucznego G2 biały Zalety KORASMART 1100 i 1100T automatyczne sterowanie parametrami na podstawie aktualnej wilgotności powietrza w pomieszczeniu jednoczesny nawiew i wywiew powietrza możliwość wyboru pomiędzy sterowaniem ręcznym i automatycznym odzysk ciepła do 50% bez kondensacji wewnątrz urządzenia niskie napięcie zasilania 12 V nadaje się do łazienek lub pokoi o wysokim poziomie wilgotności maksymalny pobór mocy 7 W łatwy montaż

9 KORASMART 1200 i 1200T 09 Miejscowe urządzenie wentylacyjne z odzyskiem ciepła, automatycznym osuszaniem i elektrycznie sterowaną przesłoną. Nadaje się do łazienek i pomieszczeń o podwyższonej wilgotności. Zapewnia zdrowy klimat i poprawia jakość życia. KORASMART 1200 wyposażony jest w przesłonę elektroniczną, która zamyka się, gdy urządzenie pozostaje nieaktywne. Standardowy zestaw zawiera urządzenie wentylacyjne, rurkę PVC, L = 500 mm, białą obudowę z kratką, materiały do mocowania (kołki, śruby), szablon montażowy, instrukcję montażu, instrukcję użytkowania Parametry techniczne KORASMART 1200 Typy/modele urządzeń KORASMART 1200 Urządzenie z elektronicznie sterowaną przesłoną KORASMART 1200T Urządzenie z elektronicznie sterowaną przesłoną z zintegrowanym przetwornikiem mocy przeznaczone do montażu na ścianie Wysokość Szerokość Głębokość Pochłanialność hałasu (DIN EN ) 350 mm 220 mm 155 mm D n,e,w = 38 db Moc wyjściowa powietrza z wentylatorem Poziom hałasu (DIN EN ISO 3741) Pobór mocy Wartość napięcia prądu elektrycznego Najniższy poziom: około 10 m 3 /h Najwyższy poziom: około 30 m 3 /h Najniższy poziom L N = około 30 db (A) Najwyższy poziom L N = około 40 db (A) Najniższy poziom: około 4 W Najwyższy poziom: około 7 W 230 V ~ / 0,17 A Wydajność odzysku ciepła do 50 % Klasa fi ltra Kolor pokrywy z tworzywa sztucznego G2 biały Zalety KORASMART 1200 i 1200T przesłona elektroniczna, która zamyka się gdy urządzenie pozostaje nieaktywne automatyczne sterowanie parametrami na podstawie aktualnej wilgotności powietrza w pomieszczeniu jednoczesny nawiew i wywiew powietrza automatyczny wywiew zużytego lub wilgotnego powietrza odzysk ciepła do 50% bez kondensacji wewnątrz urządzenia niskie napięcie zasilania 12 V nadaje się do łazienek lub pokoi o wysokim poziomie wilgotności maksymalny pobór mocy 7 W łatwy montaż

10 KORASMART 1300 KORASMART 1300 urządzenie wentylacyjne z odzyskiem ciepła i pochłanialnością hałasu. Urządzenie oferuje efektywny tryb oszczędzania energii, sterowaną wentylację, cichą eksploatację oraz szereg dodatkowych filtrów. Jest odpowiednim rozwiązaniem w sypialniach i salonach. Wybór odpowiedniego filtra pomoże osobom uczulonym na pyłki lub cierpiących na inne choroby układu oddechowego. KORASMART 1300 Standardowy zestaw zawiera urządzenie wentylacyjne, rurkę PVC, L = 395 mm, białą obudowę z kratką, materiały do mocowania (kołki, śruby), szablon montażowy, instrukcję montażu, instrukcję użytkowania Parametry techniczne KORASMART 1300 Wysokość Szerokość Głębokość Pochłanialność hałasu (DIN EN ) Moc wyjściowa powietrza z wentylatorem Poziom hałasu (DIN EN ISO 3741) 467 mm 490 mm 178 mm D n,e,w = 52 db Poziom 1: Poziom 2: Poziom 3: około 29 m 3 /h około 41 m 3 /h około 70 m 3 /h Poziom 1: L N = 24 db (A) Poziom 2: L N = 30 db (A) Poziom 3: L N = 41 db (A) Pobór mocy 10 W 14 W 29 W Wartość napięcia prądu elektrycznego Wydajność odzysku ciepła Klasa filtra Kolor pokrywy z tworzywa sztucznego 230 V ~ / 0,15 A do 66 % F7 biały Zalety KORASMART 1300 wydajność odzysku ciepła do 66 % moc wentylacji może być ustawiona na jeden z 3 poziomów podświetlany ekran LCD wskaźnik wymiany filtra zmniejsza koszty ogrzewania dopływ świeżego powietrza wolnego od pyłków, nawet przy zamkniętych oknach niski poziom hałasu przy eksploatacji i wysoka pochłanialność dźwięków zewnętrznych wskaźnik temperatury pokojowej, wilgotności powietrza i mocy wyjściowej powietrza wbudowane przesłony boczne niskie koszty eksploatacyjne łatwy montaż

11 KORASMART KORASMART 1400 urządzenie wentylacyjne z odzyskiem ciepła pochłanialnością hałasu i programowalnymi ustawieniami. Urządzenie oferuje bardzo wydajny tryb oszczędzania energii, a ustawienia parametrów użytkownika pozwalają na ustawienie maksymalnych poziomów wilgotności i temperatury. Jest również bardzo cichy i oferuje szereg filtrów. Jest odpowiednim rozwiązaniem w sypialniach i salonach. Wybór odpowiedniego filtra pomoże osobom uczulonym na pyłki lub cierpiących na inne choroby układu oddechowego. KORASMART 1400 Standardowy zestaw zawiera urządzenie wentylacyjne, rurkę PVC, L = 395 mm, białą obudowę z kratką, materiały do mocowania (kołki, śruby), szablon montażowy, instrukcję montażu, instrukcję użytkowania Parametry techniczne KORASMART 1400 Wysokość Szerokość Głębokość Pochłanialność hałasu (DIN EN ) Moc wyjściowa powietrza z wentylatorem Poziom hałasu (DIN EN ISO 3741) 467 mm 490 mm 178 mm D n,e,w = 52 db Poziom 1: Poziom 4: Poziom 10: około 25 m 3 /h około 41 m 3 /h około 70 m 3 /h Poziom 1: L N = 21 db (A) Poziom 4: L N = 30 db (A) Poziom 10: L N = 41 db (A) Pobór mocy 8 W 14 W 29 W Wartość napięcia prądu elektrycznego Wydajność odzysku ciepła Klasa filtra Kolor pokrywy z tworzywa sztucznego 230 V ~ / 0,15 A do 73 % F7 biały Zalety KORASMART 1400 możliwość indywidualnego ustawienia wilgotnosći i temperatury wydajność odzysku ciepła do 73 % moc wentylacji może być ustawiona na jeden z 10 poziomów wygodny pilot zdalnego sterowania z podświetlanym ekranem LCD wskaźnik wymiany filtra zmniejsza koszty ogrzewania dopływ świeżego powietrza wolnego od pyłków, nawet przy zamkniętych oknach niski poziom hałasu przy eksploatacji i wysoka pochłanialność dźwięków zewnętrznych wskaźnik temperatury pokojowej, wilgotności powietrza i mocy wyjściowej powietrza wbudowane przesłony niskie koszty eksploatacyjne

12 Miejscowe urządzenia wentylacyjne dla zdrowego klimatu w Twoim domu.

13 SENSOBOX 13 Inteligentny czujnik jakości powietrza z opcją regulacji ściennych urządzeń wentylacyjnych. SENSOBOX daje zielone światło na świeże powietrze. Wysokiej jakości inteligentny czujnik rejestruje nie tylko stężenie CO 2, ale także wiele innych stężeń substancji szkodliwych (LZO), jeszcze zanim organizm ludzki jest w stanie zareagować i zanim zalecane wartości stężeń zostaną przekroczone. W razie potrzeby automatycznie włącza wentylację ścienną - w przypadku pojawienia się CO 2, nikotyny, dymu, nieprzyjemnych zapachów w pomieszczeniu, itd. Można również śledzić aktualną jakość powietrza. Jakość powietrza jest wskazywana przez trzy diody LED na przednim panelu. Zalety SENSOBOX wykrywa szereg szkodliwych substancji obecnych w pomieszczeniu jeszcze zanim zareaguje ludzkie ciało w razie potrzeby umożliwia łatwą i wygodną wentylację elegancki design, łatwa instalacja i montaż może być używany w dowolnym miejscu z tradycyjnym okablowaniem lub poprzez połączenie bezprzewodowe (Z-Wave) Typy/modele urządzeń SENSOBOX basic Bez opcji sterowania urządzeniem wentylacyjnym SENSOBOX plus Do sterowania urządzeniem wentylacyjnym, podłączony do urządzenia za pomocą przewodu SENSOBOX wave Do sterowania urządzeniem wentylacyjnym 100W z bezprzewodowym połączeniem z urządzeniem (Z-wave) Oferujemy 3 wersje czujników SENSOBOX basic wersja podstawowa SENSOBOX plus do sterowania urządzeniem wentylacyjnym SENSOBOX wave do połączenia z systemem bezprzewodowym Z-wave Standardowy zestaw zawiera czujnik, materiały do mocowania (kołki, drewniane wkręty), instrukcję użytkowania Przykład urządzenia do regulacji wentylacji SENSOBOX wave rejestruje zepsute powietrze w pomieszczeniu i wysyła sygnał radiowy do urządzenia wentylacji ściennej 100W, która zwiększa moc wyjściową powietrza, zmniejszając w ten sposób stężenie szkodliwych substancji w pomieszczeniu. Parametry techniczne zakres pomiarowy czujnika: ppm (CO 2 i LZO) napięcie zasilania: 230 V montaż ścienny, pobór mocy: 1,5 W kolor powierzchni biały, RAL 9003 wymiary: mm

14 Parametry techniczne urządzenia wentylacyjnego z odzyskiem ciepła Parametry KORASMART KORASMART Nazwa urządzenia W T T Kod zamówieniowy VJ-VENT100 VJ-VENT100W VJ-SMART1100 VJ-SMART1100T VJ-SMART1200 VJ-SMART1200T VJ-SMART1300 VJ-SMART1400 Pochłanialność hałasu zgodnie z 50 db 38 db 52 db EN / D n,e,w Moc wyjściowa powietrza z wentylatorem G3: m 3 /h F5: m 3 /h Węgiel aktywny: m 3 /h 10 m 3 /h do 30 m 3 /h Poziom 1: 29 m 3 /h Poziom 2: 41 m 3 /h Poziom 3: 70 m 3 /h Poziom 1: 25 m 3 /h Poziom 4: 41 m 3 /h Poziom 10: 70 m 3 /h Hałas przy eksploatacji L pa (mierzony zgodnie z DIN EN ISO 3741, z A0 = 10 m 2 ) Wydajność odzysku ciepła przy 60 m 3 /h = 24 db (A) 30 db (A) do 40 db (A) Poziom 1: 24 db (A) Poziom 2: 30 db (A) Poziom 3: 41 db (A) Poziom 1: 21 db (A) Poziom 4: 30 db (A) Poziom 10: 41 db (A) do 50 % do 66 % do 73 % Typy fi ltrów G3, F5, z węglem aktywnym G2 Napływające powietrze: F7 Wywiewane powietrze: G3 Zamykanie ręczne tak tak Zamykanie silnikowe Dodatkowo rurka zasilająca z zaworem zamykającym Zdalne sterowanie bezprzewodowo Z-wave tak Termostat tak Higrostat tak tak Regulator czasowy tak Wysokość 467 mm 350 mm 467 mm Głębokość 132 mm 155 mm 178 mm Szerokość 270 mm 220 mm 490 mm Miejsce montażu/ instalacji Wartość napięcia prądu elektrycznego Na ścianie Na ścianie / w ścianie Na ścianie / w ścianie 230 V 12 V 230 V Pobór mocy elektrycznej minimalna moc wentylatora pobór = 2 W 60 m 3 /h = 5 W maksymalna moc wentylatora pobór = 30 W od 4 do 7 W Poziom 1: 10 W Poziom 2: 14 W Poziom 3: 29 W Poziom 1: 8 W Poziom 4: 14 W Poziom 10: 29 W Kolor powierzchni Tworzywo sztuczne białe, z wysokim połyskiem Tworzywo sztuczne białe, z wysokim połyskiem Tworzywo sztuczne / białe, matowe Informacje dodatkowe Długość przewodu: maks. 4,5 m, biały z wtyczką Euro pozwalającą stałe podłączenie do źródła zasilania Długość przewodu: maks. 2 m, biały z wtyczką Euro pozwalającą stałe podłączenie do źródła zasilania. Długość przewodu: maks. 1,2 m, biały z wtyczką Euro pozwalającą stałe podłączenie do źródła zasilania. Zakres pracy od 0 do +40 C (wewnątrz) od 15 do +40 C od 15 do +40 C Waga (kg) 4,2 kg 4,3 kg 4,2 kg 15 kg 15,6 kg Gwarancja 24 miesiące 24 miesiące 24 miesiące

15 Akcesoria i części zamienne 15 Nazwa produktu Opis Kod zamówieniowy Filtr piankowy G3 Filtr zgrubny (typ G3) dla 100 / 100W Z-VJ001 Filtr przeciwpyłkowy F5 Filtr przeciwpyłkowy (typ F5) dla 100 / 100W Z-VJ002 Węgiel aktywny Filtr z węglem aktywnym (eliminacja substancji szkodliwych i nieprzyjemnych zapachów) dla 100 / 100W Z-VJ003 Węgiel aktywny KORASMART 1300 / 1400 Filtr dla KORASMART 1300 / 1400, z węglem aktywnym (eliminacja substancji szkodliwych i nieprzyjemnych zapachów) w nawiewanym powietrzu, fi ltr zgrubny do wywiewu powietrza (typ G3) Z-VJ018 Filtr przeciwpyłkowy KORASMART 1300 / 1400 Filtr dla KORASMART 1300 / 1400, fi ltr przeciwpyłkowy w nawiewanym powietrzu (typ F7), fi ltr zgrubny do wywiewu powietrza (typ G3) Z-VJ004 Filtr G2 KORASMART 1100 / 1200 Filtr zgrubny (typ G2) dla KORASMART 1100 / 1100T / 1200 / 1200T Z-VJ005 Oprawa fi ltra Oprawa fi ltra z PVC dla 100 / 100W Z-VJ006 Obudowa z kratką, biała Zewnętrzna kratka ochronna dla 100 / 100W kolor biały Z-VJ007 Obudowa z kratką, kolor brązowy RAL8019 Zewnętrzna kratka ochronna dla 100 / 100W kolor brązowy RAL 8019 Z-VJ008 Obudowa z kratką, aluminium Zewnętrzna aluminiowa kratka ochronna dla 100 / 100W Z-VJ009 Obudowa z kratką, biała KORASMART Zewnętrzna kratka ochronna dla wszystkich modeli KORASMART kolor biały Z-VJ010 Obudowa z kratką, kolor brązowy RAL 8019 KORASMART Zewnętrzna kratka ochronna dla wszystkich modeli KORASMART kolor brązowy (RAL 8019) Z-VJ011 rurka PVC, 500 mm Rurka PVC do zamontowania w ścianie dla 100 / 100W, długość 500 mm, zewnętrzna 80 mm Z-VJ012 rurka PVC, mm Rurka PVC do zamontowania w ścianie dla 100 / 100W, długość 1000 mm, zewnętrzna 80 mm Z-VJ013 rurka PVC, 395 mm KORASMART 1300 / 1400 Rurka PVC do zamontowania w ścianie KORASMART 1300 / 1400, długość 395mm, zewnętzrna 110 mm Z-VJ014 rurka PVC, 895 mm KORASMART Rurka PVC do zamontowania w ścianie dla wszystkich modeli KORASMART, długość 895 mm, zewnętrzna 110 mm Z-VJ015 rurka PVC, 500 mm KORASMART 1100 / 1200 Rurka PVC do zamontowania w ścianie dla modeli KORASMART 1100 / 1100T / 1200 / 1200T, długość 500 mm, zewnętrzna 110 mm Z-VJ016 Zdalne sterowanie KORASMART 1400 Zdalne sterowanie KORASMART 1400 Z-VJ017

16 KORADO, a.s. Bří Hubálků Česká Třebová Czechy / PL
