1 Zastosowanie procedur związanych zanych ze skutecznym izolowaniem energii podczas prowadzenia prac remontowych na obiektach, maszynach i instalacjach technicznych eksploatowanych w zakładzie adzie górniczymg

prac remontowych na obiektach, maszynach i

2 Zakład Górniczy Kujawy 2

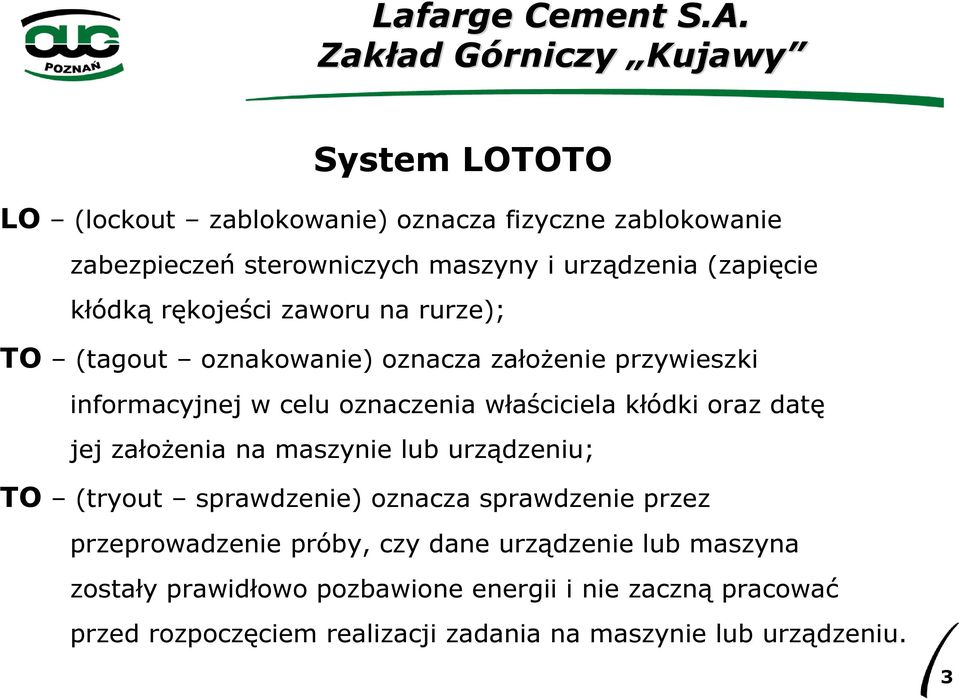

3 Kujawy System LOTOTO LO (lockout zablokowanie) oznacza fizyczne zablokowanie zabezpieczeń sterowniczych maszyny i urządzenia (zapięcie kłódką rękojeści zaworu na rurze); TO (tagout oznakowanie) oznacza załoŝenie przywieszki informacyjnej w celu oznaczenia właściciela kłódki oraz datę jej załoŝenia na maszynie lub urządzeniu; TO (tryout sprawdzenie) oznacza sprawdzenie przez przeprowadzenie próby, czy dane urządzenie lub maszyna zostały prawidłowo pozbawione energii i nie zaczną pracować przed rozpoczęciem realizacji zadania na maszynie lub urządzeniu. 3

oraz datę jej załoŝenia na maszynie lub urządzeniu; TO (tryout sprawdzenie) oznacza sprawdzenie przez przeprowadzenie próby, czy dane

4 Kujawy W celu wykonania zadania wyłączenia energii elektrycznej, uprawniony pracownik po ustaleniu ze słuŝbami produkcji, które maszyny mają być wyłączone: 1 Udaje się do portierni usytuowanej w warsztacie utrzymania ruchu zakładu górniczego. Na podstawie wcześniej wypisanego pozwolenia blokowania grupowego (zdjęcie nr 2). pobiera od portiera klucz od szafki (zdjęcie nr 3), w której znajdują się klucze od szafek z kłódkami blokowania grupowego. Obowiązkiem portiera jest sprawdzenie czy osoba pobierająca klucz/klucze znajduje się na liście osób uprawnionych przez KRZG do podobierania kluczy. Osoba uprawniona posiada stale przy sobie, wypełnione przez siebie lub inną osobę uprawnioną, do wypisania pozwolenia blokowania grupowego. Wypisane pozwolenie po zakończeniu prac przechowywane jest w segregatorze pozwoleń blokowych (zdjęcie nr 1). W kaŝdej szafce blokowania grupowego znajdują się instrukcje blokowania grupowego, w których opisane są czynności jakie naleŝy wykonać w celu zapewnienia bezpieczeństwa wykonywania prac (zdjęcie numer 4 i 5). 4

pobiera od portiera klucz od szafki (zdjęcie nr 3), w której znajdują się klucze od szafek z kłódkami blokowania grupowego.

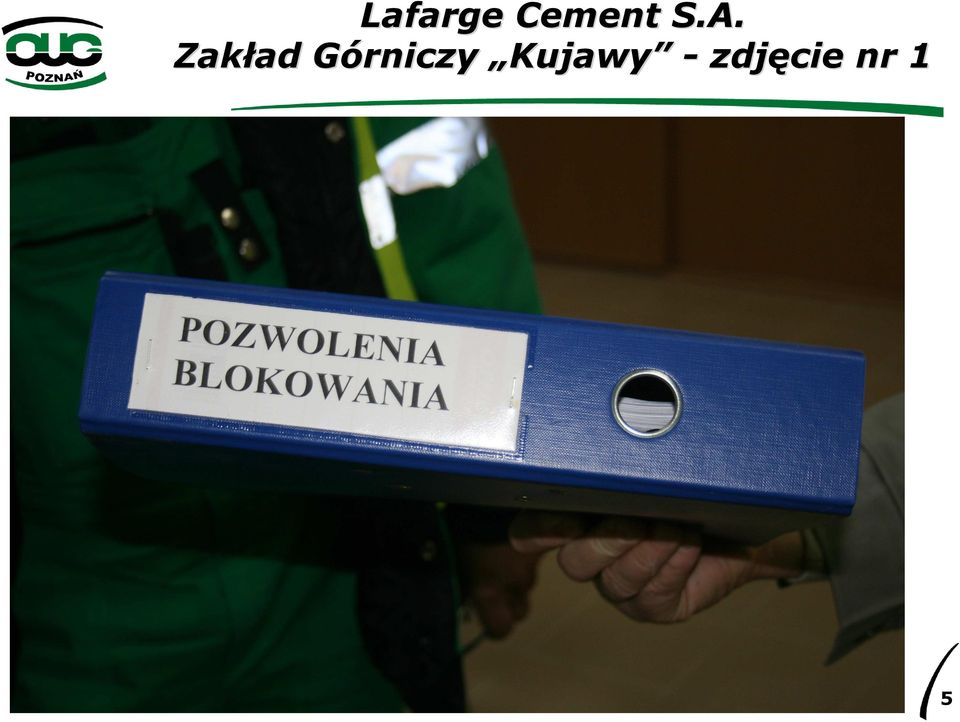

5 Kujawy - zdjęcie nr 1 5

6 Kujawy - zdjęcie nr 2 6

7 Kujawy zdjęcie nr 3 7

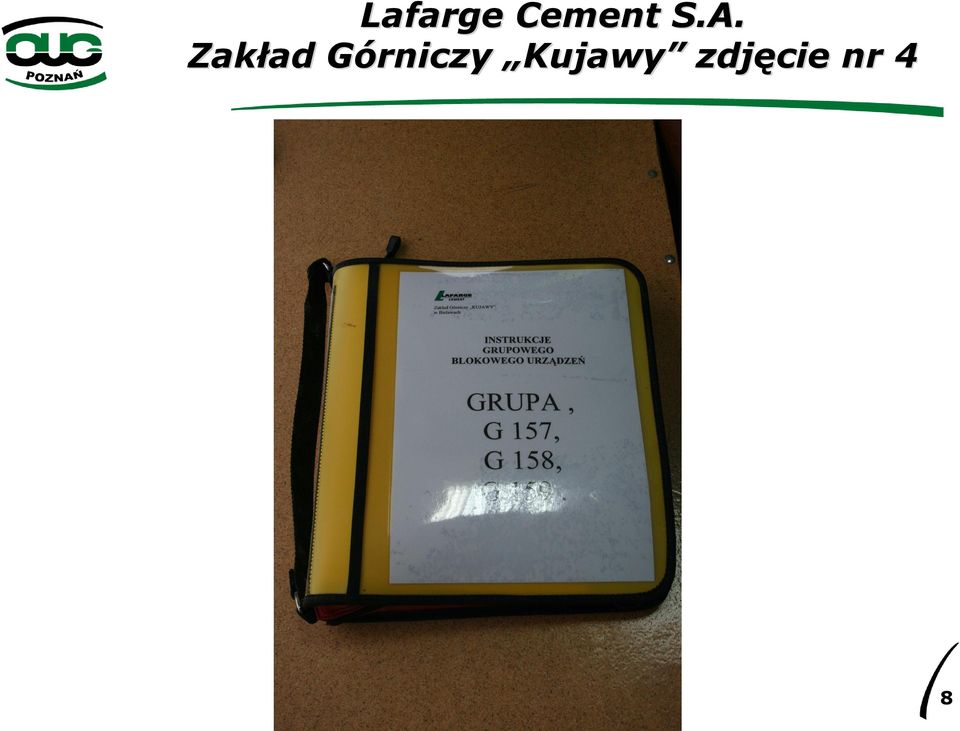

8 Kujawy zdjęcie nr 4 8

9 Kujawy zdjęcie nr 5 9

10 Kujawy 2 Z kluczem od szafki grupowania blokowego uprawniony pracownik udaje się na obiekt, na którym ma być dokonane wyłączenie maszyny/urządzenia. Za pomocą klucza pobranego z portierni uprawniony pracownik otwiera skrzynkę z kłódkami i wybiera odpowiednio oznaczoną i przypisaną do danego urządzenia kłódkę/kłódki umieszczone w szafce blokowania grupowego (zdjęcia nr 6-10). Równocześnie na skrzynce z kłódkami, uprawniony pracownik zamyka szafkę z kłódkami swoją osobistą, opisaną kłódką, co świadczy o tym, Ŝe dane urządzenie zostało wyłączone z eksploatacji i przez kogo (zdjęcie nr 15-17). 10

urządzenia kłódkę/kłódki umieszczone w szafce blokowania grupowego (zdjęcia nr 6-10).

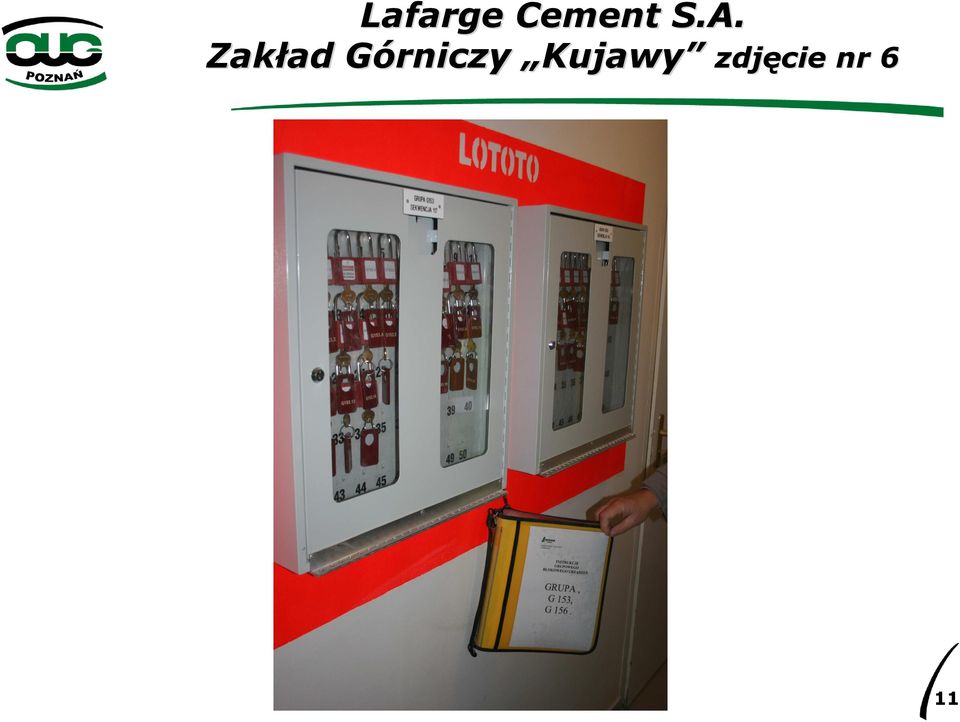

11 Kujawy zdj zdjęcie nr 6 11

12 Kujawy zdj zdjęcie nr 7 12

13 Kujawy zdj zdjęcie nr 8 13

14 Kujawy zdj zdjęcie nr 9 14

15 Kujawy zdj zdjęcie nr 10 15

16 Kujawy 3 Z wybraną i przypisaną dla danego urządzenia kłódką pracownik przystępuje do wyłączenia zasilania maszyny poprzez zadziałanie odpowiednim rozłącznikiem/ wyłącznikiem. Po wyłączeniu zasilania maszyny pracownik sprawdza skuteczność wyłączenia zasilania poprzez przeprowadzenie próby uruchomienia. Po stwierdzeniu skutecznego wyłączenia napięcia zasilającego maszynę, pracownik zakłada zabezpiecza wyłącznik wcześniej pobraną kłódką, która jest przypisana do danej maszyny (zdjęcia 12-14). Wszystkie kłódki w systemie występują w jednym egzemplarzu i są niepowtarzalne. 16

Po wyłączeniu zasilania maszyny pracownik sprawdza skuteczność wyłączenia zasilania poprzez przeprowadzenie próby uruchomienia.

17 Kujawy Kujawy zdjęcie nr 12 17

18 Kujawy Kujawy zdjęcie nr 13 18

19 Kujawy Kujawy zdjęcie nr 14 19

20 Kujawy 4 Skuteczność wyłączenia napięcia zasilania maszyny potwierdza równieŝ operator centralnej sterowni zakładu górniczego, który ma moŝliwość techniczną sprawdzenia stanu maszyny i przeprowadzenia próby uruchomienia, którą przeprowadza z pulpitu operatorskiego. W przypadku wyłączenia i zablokowania kłódką wyłącznika napięcia na obiekcie, operator centralnej sterowni widzi sygnalizowany stan beznapięciowy urządzenia, lecz nie ma moŝliwości technicznych uruchomienia tego urządzenia po zablokowaniu wyłącznika maszyny przypisaną kłódką. 20

W przypadku wyłączenia i zablokowania kłódką wyłącznika napięcia na obiekcie, operator centralnej sterowni widzi sygnalizowany stan

21 Kujawy 5 Po zablokowaniu wyłącznika przypisaną kłódką, klucz od danej kłódki zostaje powieszony w szafce blokowania grupowego na obiekcie na właściwym miejscu, tj. w miejscu wcześniejszego zawieszenia kłódki (zdjęcie nr 7). 21

22 Kujawy zdj zdjęcie nr 7 22

23 Kujawy 6 Szafka na obiekcie, z kłódkami i powieszonym kluczem, zostaje zamknięta na klucz, który został pobrany z portierni. Równocześnie osoba uprawniona zamyka szafkę na swoją kłódkę osobistą (zdjęcie nr 15-17). Klucz pobrany z portierni do otworzenia szafki na obiekcie, wraca do szafki na portierni. Jednocześnie osoba uprawniona do wypełnienia pozwolenia blokowania podpisuje pozwolenie (zał. Nr 1), w którym stwierdza, Ŝe zablokował i sprawdził skuteczność wyłączenia zasilania określonej maszyny/urządzenia. 23

24 Kujawy zdjęcie nr 15 24

25 Kujawy zdj zdjęcie nr 16 25

26 Kujawy zdj zdjęcie nr 17 26

27 Kujawy 7 Po zakończeniu pracy na określonej maszynie/urządzeniu osoba uprawniona wypełnia dalszą część omawianego pozwolenia blokowania grupowego (zdjęcie nr 2), w którym zezwala się na odblokowanie określonej maszyny/ urządzenia. Wszystkie przeprowadzone czynności związane z wyłączeniem określonej maszyny/urządzenia, uprawniona osoba udokumentuje datą, godziną i podpisem. 27

28 Kujawy - zdjęcie nr 2 28

29 Kujawy 8 W razie potrzeby wykonywania wielu prac na obiekcie, w którym pracuje wiele maszyn/urządzeń zachodzi potrzeba wyłączenia energii elektrycznej na wielu maszynach /urządzeniach. W takim przypadku obowiązują procedury przedstawione w poszczególnych krokach postępowania (od 1 do 7). 29

30 Kujawy 9 U podstaw przedstawionej procedury związanej ze skutecznym izolowaniem energii podczas prowadzenia prac remontowych na obiektach, maszynach i instalacjach technicznych zakładu górniczego, leŝą postanowienia polskiej normy PN-EN 1037 z marca 2001r Maszyny. Bezpieczeństwo. Zapobieganie niespodziewanemu uruchomieniu, w szczególności zaś postanowienia dotyczące odłączania i rozpraszania energii. 30

31 Dziękuję za uwagę 31
