1 Ciepła Woda Użytkowa z Miejskiej Sieci SM im. T. Kościuszki Luty 2014

2 Historia Programu c.w.u. Porozumienie o współpracy z dnia 12 maja 2004 r. w sprawie zwiększania dostaw ciepła na cele ciepłej wody użytkowej dla odbiorców systemu ciepłowniczego pomiędzy Elektrociepłownią Kraków S.A. (obecnie EDF Polska S.A.), Elektrownią Skawina S.A. i MPEC S.A. pod patronatem Prezydenta Miasta Krakowa Profesora Jacka Majchrowskiego Współpraca EDF Polska S.A. MPEC S.A. w zakresie rozwoju rynku ciepła sieciowego w Krakowie (segment rynek c.w.u.) Umowa trójstronna (MPEC S.A. EDF Polska S.A. Klient) wdrożona w 2007 roku (w ramach umowy EDF Polska S.A. zwraca część poniesionych nakładów na budowę instalacji w kwocie zł za 1 MWt mocy instalacji c.w.u.) Umowy kompleksowe Program c.w.u. dla całych zasobów Spółdzielni (w ramach umowy EDF Polska S.A. zwraca część poniesionych nakładów na budowę instalacji w kwocie zł za 1 MWt mocy instalacji c.w.u.) Poszukiwanie nowych rozwiązań w oparciu o doświadczenia

3 Zasilanie w ciepło Stan obecny: przyłącze wysokoparametrowe zasilanie bezpośrednio z sieci MPEC (konieczne przy centralnej ciepłej wodzie użytkowej z miejskiej sieci) węzły cieplne wymiennikowe jednofunkcyjne tylko do zasilania instalacji wewnętrznej centralnego ogrzewania Stan przyszły: zamontowany dodatkowy węzeł cieplny dla potrzeb ciepłej wody użytkowej Konieczne prace: adaptacja pomieszczenia wymiennikowni rozbudowa wymiennikowni o węzeł cieplny dla ciepłej wody użytkowej (realizuje MPEC S.A. w Krakowie) doprowadzenie wody zimnej (wodociągowej) do węzła C.W.U. wybudowanie wewnętrznej instalacji C.W.U.

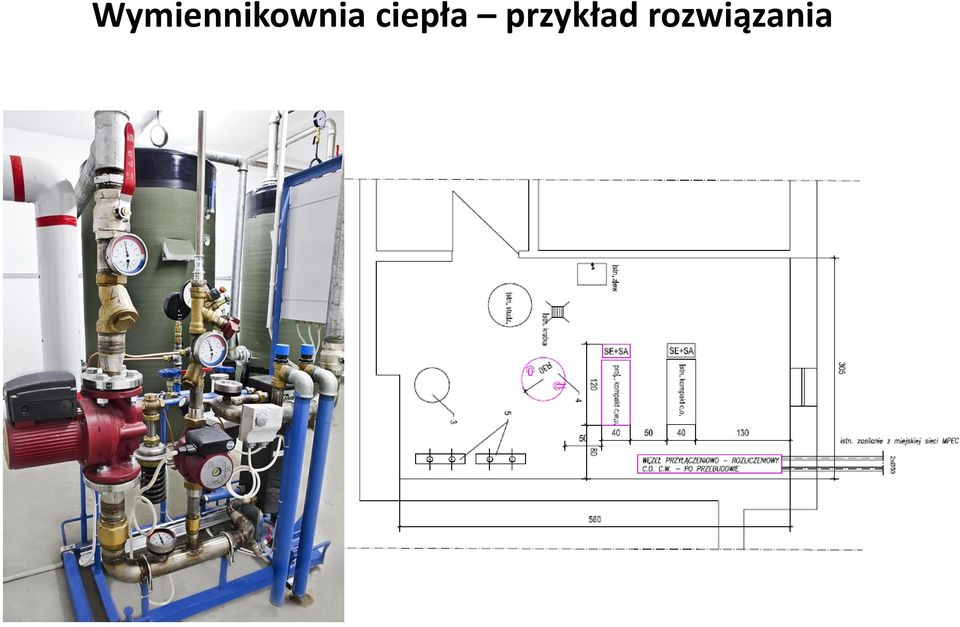

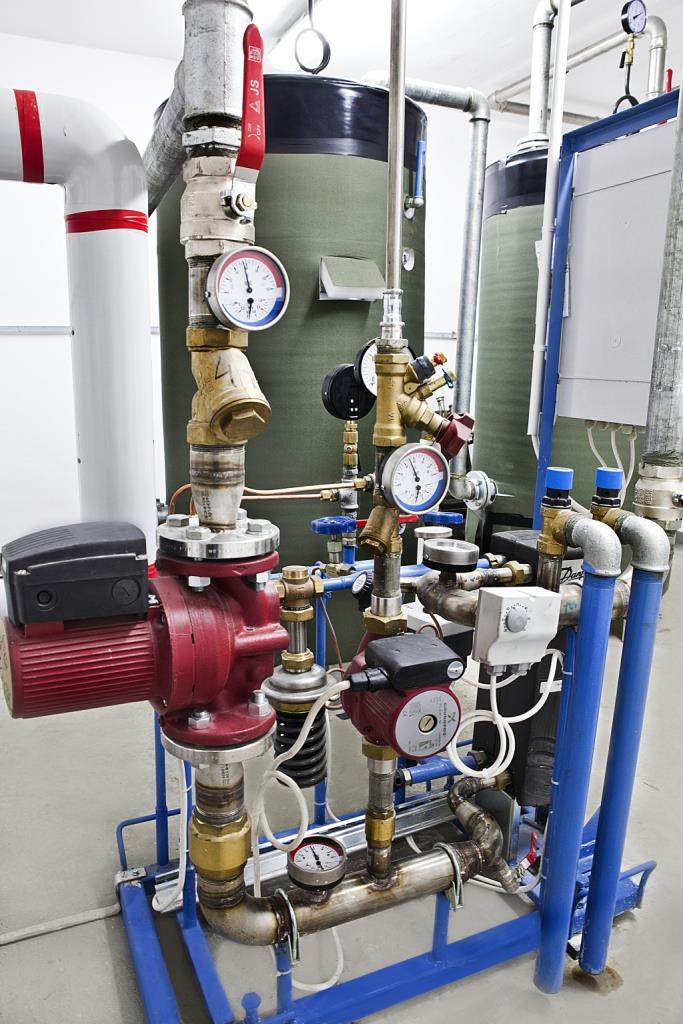

4 Wymiennikownia ciepła przykład rozwiązania

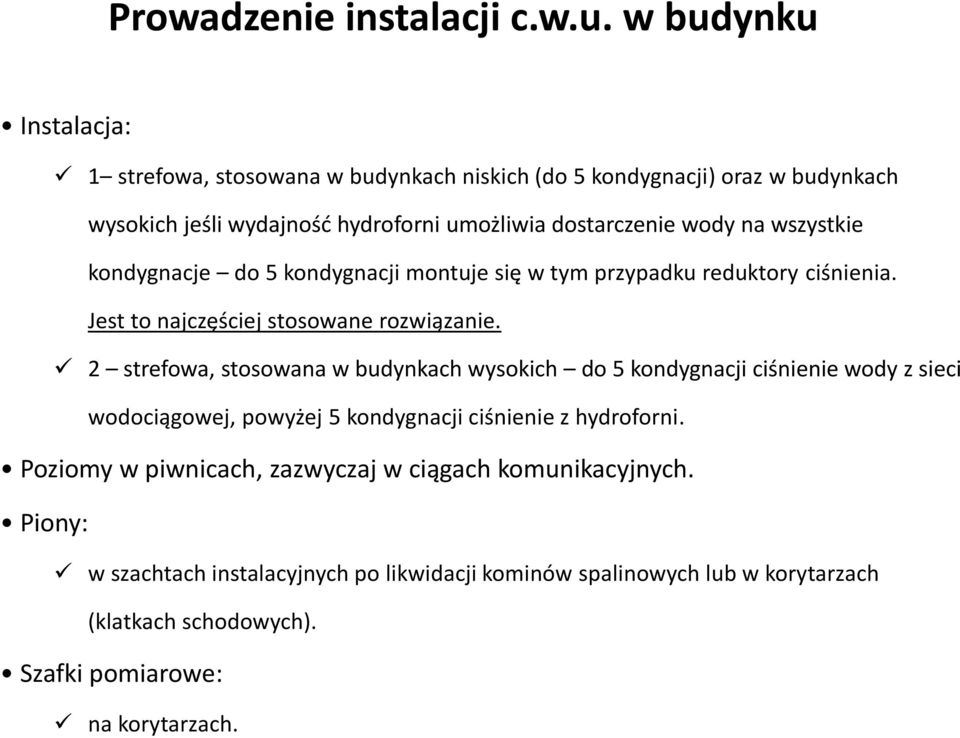

5 Prowadzenie instalacji c.w.u. w budynku Instalacja: 1 strefowa, stosowana w budynkach niskich (do 5 kondygnacji) oraz w budynkach wysokich jeśli wydajność hydroforni umożliwia dostarczenie wody na wszystkie kondygnacje do 5 kondygnacji montuje się w tym przypadku reduktory ciśnienia. Jest to najczęściej stosowane rozwiązanie. 2 strefowa, stosowana w budynkach wysokich do 5 kondygnacji ciśnienie wody z sieci wodociągowej, powyżej 5 kondygnacji ciśnienie z hydroforni. Poziomy w piwnicach, zazwyczaj w ciągach komunikacyjnych. Piony: w szachtach instalacyjnych po likwidacji kominów spalinowych lub w korytarzach (klatkach schodowych). Szafki pomiarowe: na korytarzach.

6 Doprowadzenie do mieszkań na przykładzie ul. Bronowickiej 85

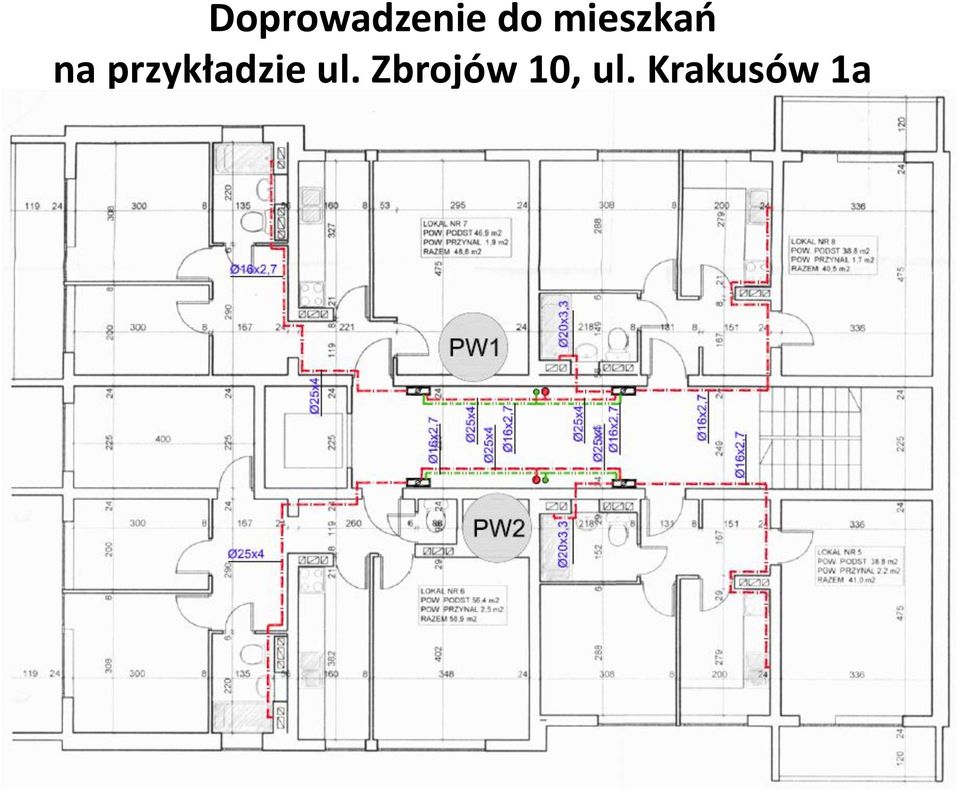

7 Doprowadzenie do mieszkań na przykładzie ul. Zbrojów 10, ul. Krakusów 1a

8 Schemat ideowy szafki pomiarowej szafka na klatce schodowej Legenda:

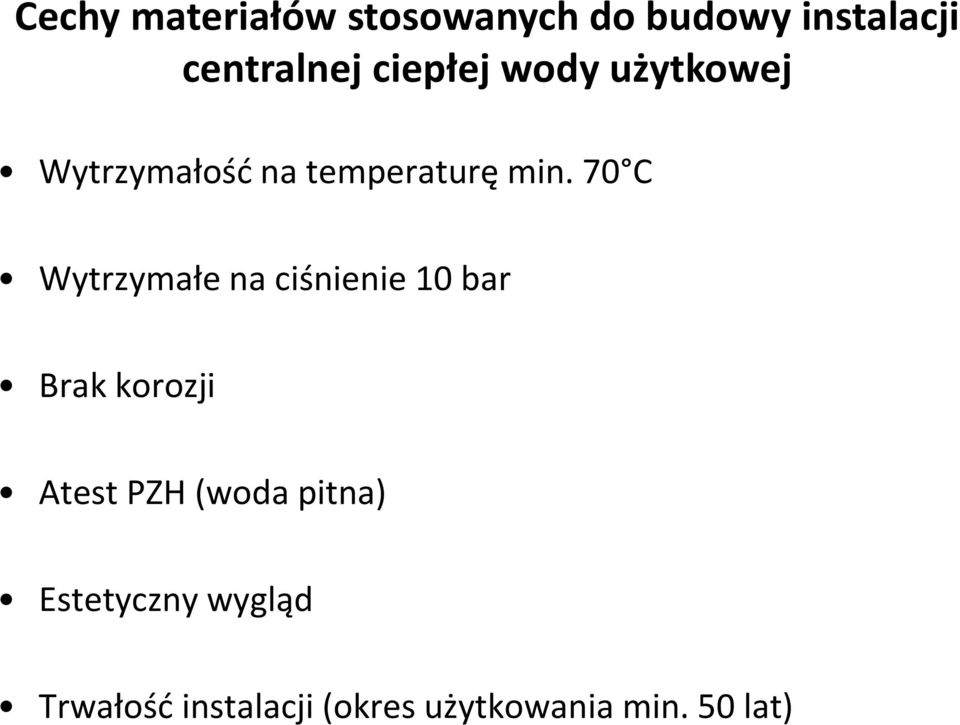

9 Cechy materiałów stosowanych do budowy instalacji centralnej ciepłej wody użytkowej Wytrzymałość na temperaturę min. 70 C Wytrzymałe na ciśnienie 10 bar Brak korozji Atest PZH (woda pitna) Estetyczny wygląd Trwałość instalacji (okres użytkowania min. 50 lat)

10 Materiały stosowane do budowy instalacji centralnej ciepłej wody użytkowej Tworzywa sztuczne PCV-C, PP, PE (lekkie, odporne na korozję, łatwy montaż, niski koszt) Stal nierdzewna (odporne na korozję, odporne na uderzenia mechanicznie, odporne na działanie wysokich temperatur, znaczne koszty inwestycyjne) Stal podwójnie ocynkowana (większa w stosunku do tworzyw sztucznych wytrzymałość mechaniczna, duża sztywność, duża chropowatość, koszty porównywalne do tworzyw sztucznych)

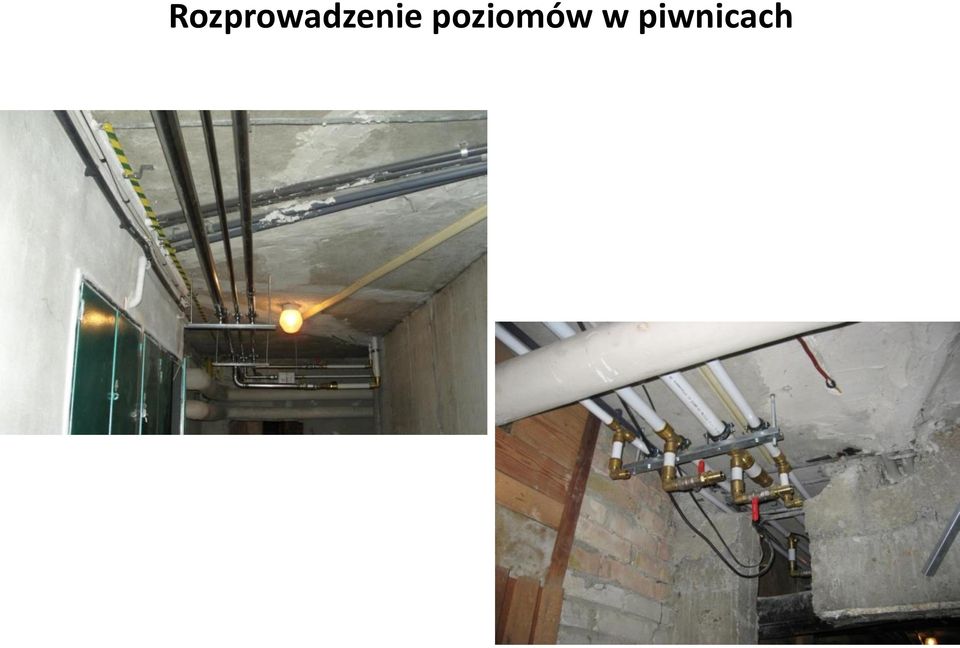

11 Rozprowadzenie poziomów w piwnicach

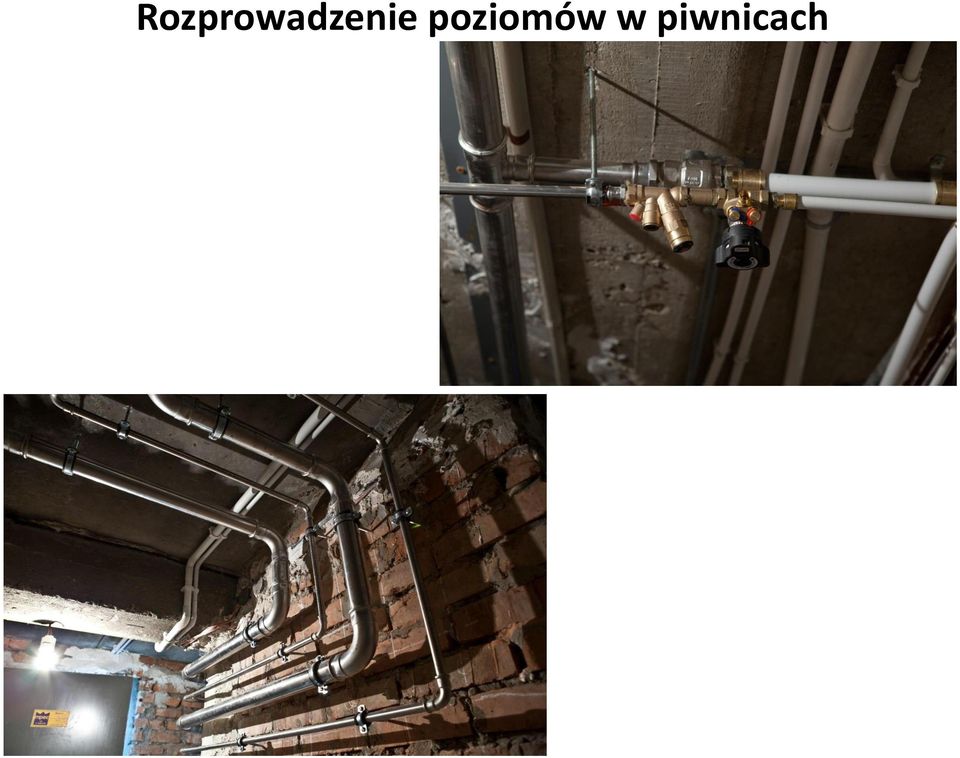

12 Rozprowadzenie poziomów w piwnicach

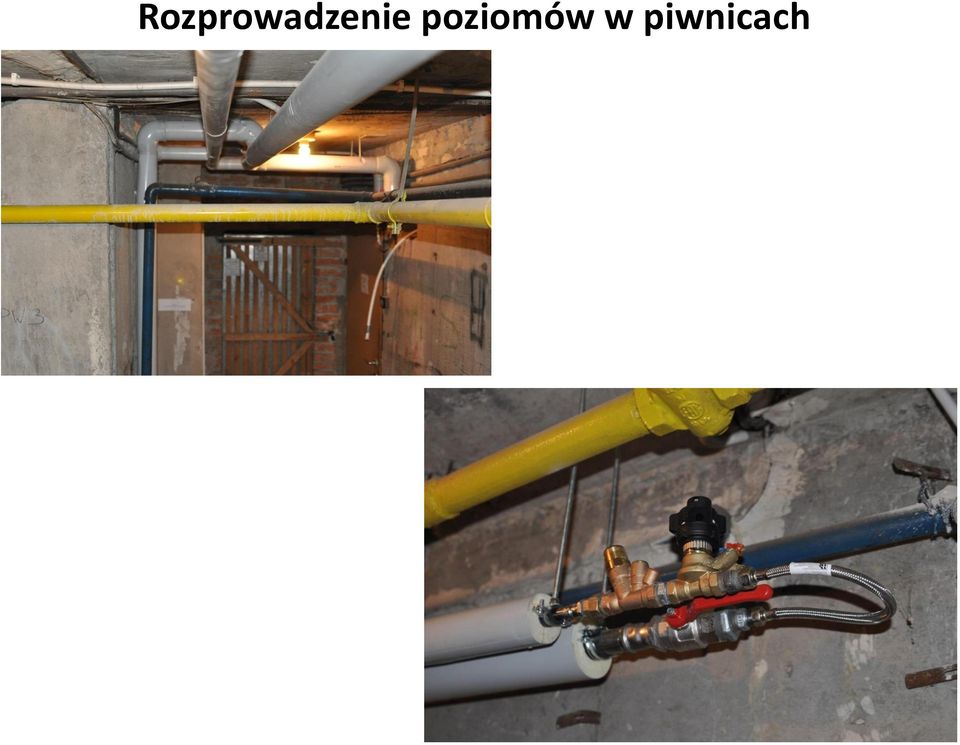

13 Rozprowadzenie poziomów w piwnicach

14 Rozprowadzenie poziomów w piwnicach

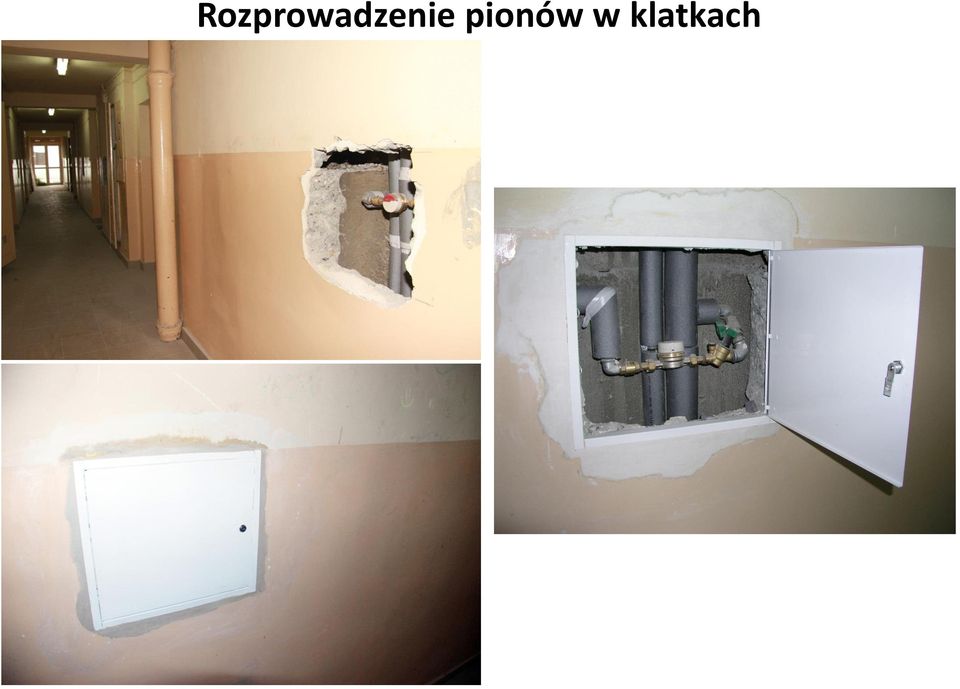

15 Rozprowadzenie pionów w klatkach

16 Rozprowadzenie pionów w klatkach

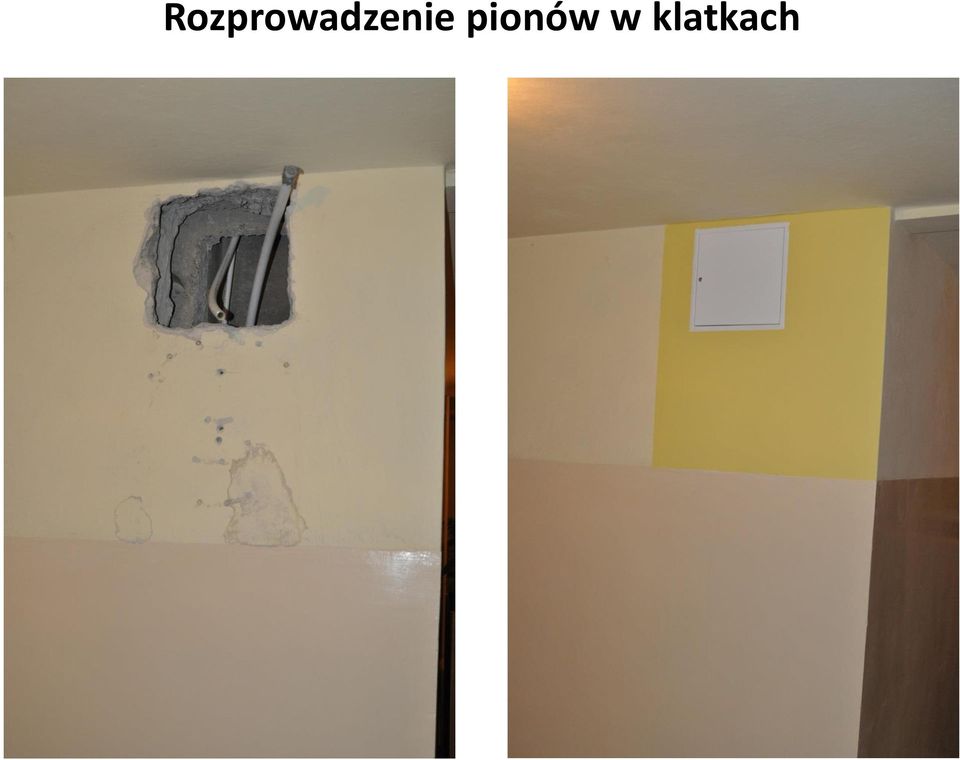

17 Rozprowadzenie pionów w klatkach

18 Rozprowadzenie pionów w klatkach

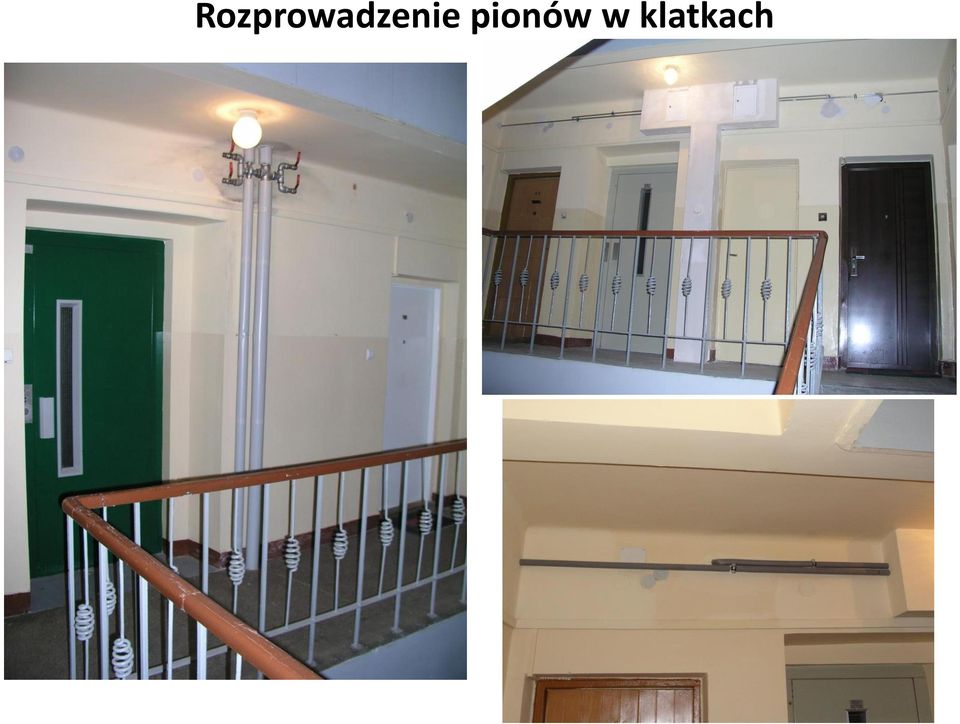

19 Rozprowadzenie pionów w klatkach

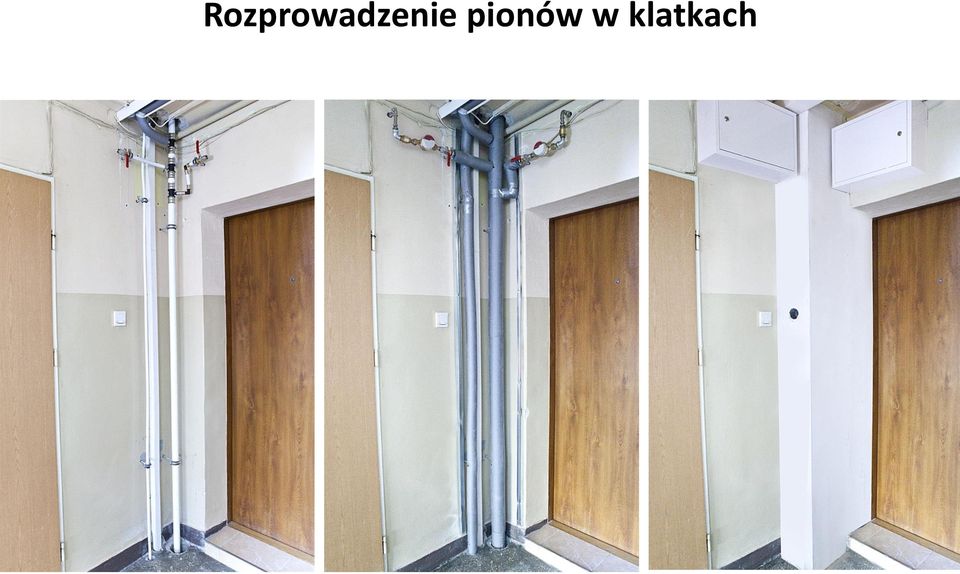

20 Rozprowadzenie pionów w klatkach

21 Przykład realizacji stan pierwotny Podgrzewanie gazem

22 Przykład realizacji w trakcie prac Likwidacja piecyka gazowego

23 Przykład realizacji koniec prac

24 Instalacja w mieszkaniu przykład realizacji

25 Instalacja w mieszkaniu przykład realizacji

26 CIEKAWOSTKA jaki może być stan kominów spalinowych w Państwa budynku?

27 Decyzja o wykonaniu instalacji (podpisanie umowy) Wykonanie dokumentacji projektowej Harmonogram czasowy realizacji instalacji c.w.u. w budynku Wybór wykonawcy Uzyskanie pozwoleń na budowę Realizacja (wykonanie) instalacji m-ce

28 Projekty zrealizowane W latach : Zrealizowano 66 projektów w tym 33 budynki mieszkalne wielorodzinne (to jest ok mieszkań) W roku 2010: Zrealizowano 19 projektów, w tym 15 budynków mieszkalnych, to jest ok mieszkań W roku 2011: Zrealizowano 21 projektów (budynków mieszkalnych), to jest ok mieszkań W roku 2012: Zrealizowano 29 projektów (budynków mieszkalnych), to jest ok mieszkań W roku 2013: Zrealizowano 50 projektów (budynków mieszkalnych), to jest ok mieszkań W roku 2014: W trakcie realizacji jest 49 projektów (budynków mieszkalnych), w planach jest zrealizowanie ok. 60 budynków to jest ok mieszkań

29 Liczba podłączonych mieszkań Rozwój projektu - ilość podłączonych mieszkań objętych zmianą systemu przygotowania ciepłej wody użytkowej Łącznie Rok

30 Korzyści (c.w.u. z miejskiej sieci) Bezpieczeństwo Komfort Niezawodność Ochrona środowiska Konkurencyjność cenowa

31 Bezpieczeństwo Ciepła woda przygotowywana na bazie ciepła sieciowego to gwarancja bezpieczeństwa, gdyż wszystkie urządzenia podgrzewające wodę znajdują się poza mieszkaniem. Dzięki takiemu rozwiązaniu wyeliminowane zostaje niebezpieczeństwo zatrucia tlenkiem węgla, które spowodowane jest najczęściej zakłóceniami pracy ciągów spalinowych (kominów), czy też niesprawnym piecykiem.

32 Komfort Przy zastosowaniu systemu podgrzewania wody ciepłem z miejskiej sieci, ciepła woda o stałej temperaturze dostarczana jest poprzez instalację wewnętrzną bezpośrednio do łazienki. Dzięki temu nie tylko znikają wszystkie niedogodności związane z obsługą piecyka i kanałów spalinowych, ale również zyska się dodatkową przestrzeń po likwidacji dotychczasowych podgrzewaczy wody.

33 Niezawodność Dzięki odpowiednim inwestycjom w rozwój infrastruktury ciepłowniczej Miasta Krakowa, posiadamy nowoczesny system produkcji i dystrybucji ciepła. Miejska sieć ciepłownicza dzięki zastosowaniu tzw. układu pierścieniowego pozwala na nieprzerwaną dostawę ciepła do odbiorców przez cały rok.

34 Ochrona środowiska Zgodność z założeniami: Polityki energetycznej Polski Planu zaopatrzenia gminy Miejskiej Kraków w ciepło, energię elektryczną i paliwa gazowe Możliwość produkcji ciepła i energii elektrycznej w skojarzeniu Efekty ekologiczne na przykładzie budynku przy ul. Bronowickiej 85 obniżenie zużycia paliwa 927 GJ/rok (24 %) obniżenie emisji CO kg (20 %) ograniczenie importu gazu w ilości Nm 3 /rok (wzrost bezpieczeństwa energetycznego)

35 zł / mieszkanie Konkurencyjność cenowa Koszty realizacji w przeliczeniu na jedno mieszkanie [zł]

36 Konkurencyjność cenowa budynek przykładowy Założenia do obliczeń kosztów c.w.u.: Ilość mieszkań: 50 Ilość mieszkańców: 115 Jednostkowe dobowe zużycie ciepłej wody użytkowej = 48 dm 3 /os/d Obliczeniowa temperatura wody zimnej = 10 C Obliczeniowa temperatura wody ciepłej = 60 C Sprawności dla systemu gazowego i dla systemu centralnej ciepłej wody użytkowej przyjęto zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 listopada 2008 r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość technicznoużytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej. Obliczenia wykonano dla taryf obowiązujących na dzień r.

37 zł / m 3 brutto Konkurencyjność cenowa Porównanie jednostkowego kosztu podgrzania wody 60,00 50,00 9,55 40,00 30,00 9,55 20,00 9,55 42,02 10,00 17,20 21,32 0,00 Ciepło z miejskiej sieci ciepłowniczej taryfa S1-WIP Gazowy podgrzewacz wody taryfa W-2.1 Podgrzewacz elektryczny taryfa G11 Koszt podgrzania 1 m3 wody Jednostkowy koszt zaopatrzenia wodę i odprowadzenia ścieków

38 Konkurencyjność cenowa Korzyści związane ze zmianą systemu podgrzewania (likwidacja piecyków gazowych) Założenia: zużycie wody 48 l/osobę/dobę 50 mieszkań w budynku średnio 2,3 osoby/mieszkanie koszt podgrzania 1m 3 wody: gaz 21,32 zł, ciepło sieciowe 17,20 zł różnica w cenie pomiędzy gazem a ciepłem sieciowym: 21,32 17,20 = 4,12 zł/m 3 Korzyści: Utrzymanie kominów spalinowych i instalacji gazowej w łazience 15 zł Amortyzacja piecyka gazowego 100 zł Przeglądy serwisowe i naprawy piecyka 120 zł Oszczędności w opłacie za c.w.u. 166 zł Razem oszczędności 401 zł / rok / mieszkanie Powyższe zestawienie nie uwzględnia nakładów na remont kominów spalinowych

39 Prosty okres zwrotu poniesionych nakładów Budynek mieszkalny wielorodzinny 50 mieszkań Zapotrzebowanie Q max = 119,7 kw Koszt instalacji c.w.u zł brutto na jedno mieszkanie Dofinansowanie EDF Polska S.A. 0,1197 MW * zł/mw = zł zł / 50 mieszkań = 359 zł na jedno mieszkanie Koszty poniesione: zł 359 zł = zł na mieszkanie Prosty okres zwrotu = koszty poniesione / korzyści 2 441zł / 401 zł = 6,1 Prosty okres zwrotu wynosi ok. 6 lat UWAGA: Jeżeli podpisana zostanie umowa kompleksowa na wprowadzenie centralnej ciepłej wody użytkowej w całych zasobach Spółdzielni, to kwota zwracanych nakładów wzrośnie do zł przypadających na 1 MW mocy instalacji.

40 Możliwości finansowania inwestycji Możliwości finansowania instalacji ciepłej wody użytkowej: Środki własne (fundusz remontowy) Wojewódzki Fundusz Ochrony Środowiska i Gospodarki Wodnej Ustawa termomodernizacyjna Kredyt kupiecki oferowany przez wykonawcę robót Dofinansowanie EDF Polska S.A. w wysokości 150 tys. zł/mw (200 tys. zł/mw przy kompleksowym podejściu Spółdzielni)

41 OFERTA SPECJALNA dla SM im. T. Kościuszki BUDYNEK DEMONSTRACYJNY pierwsza instalacja w zasobach Spółdzielni Budynek, którego mieszkańcy jako pierwsi w 100% wyrażą chęć zmiany sposobu przygotowania ciepłej wody użytkowej skorzystają ze specjalnej oferty EDF Polska S.A.: 1. Dokumentacja projektowa wewnętrznej instalacji c.w.u. oraz wymiennika ciepła zostanie wykonana na koszt EDF. 2. Udział finansowy Spółdzielni w budowie instalacji c.w.u. nie przekroczy zł/mieszkanie, pozostałą kwotę pokryje EDF. EDF zastrzega sobie prawo udziału w procedurze wyboru wykonawcy Oferta specjalna ważna jest do końca roku 2014.

42 Dziękuję za uwagę
