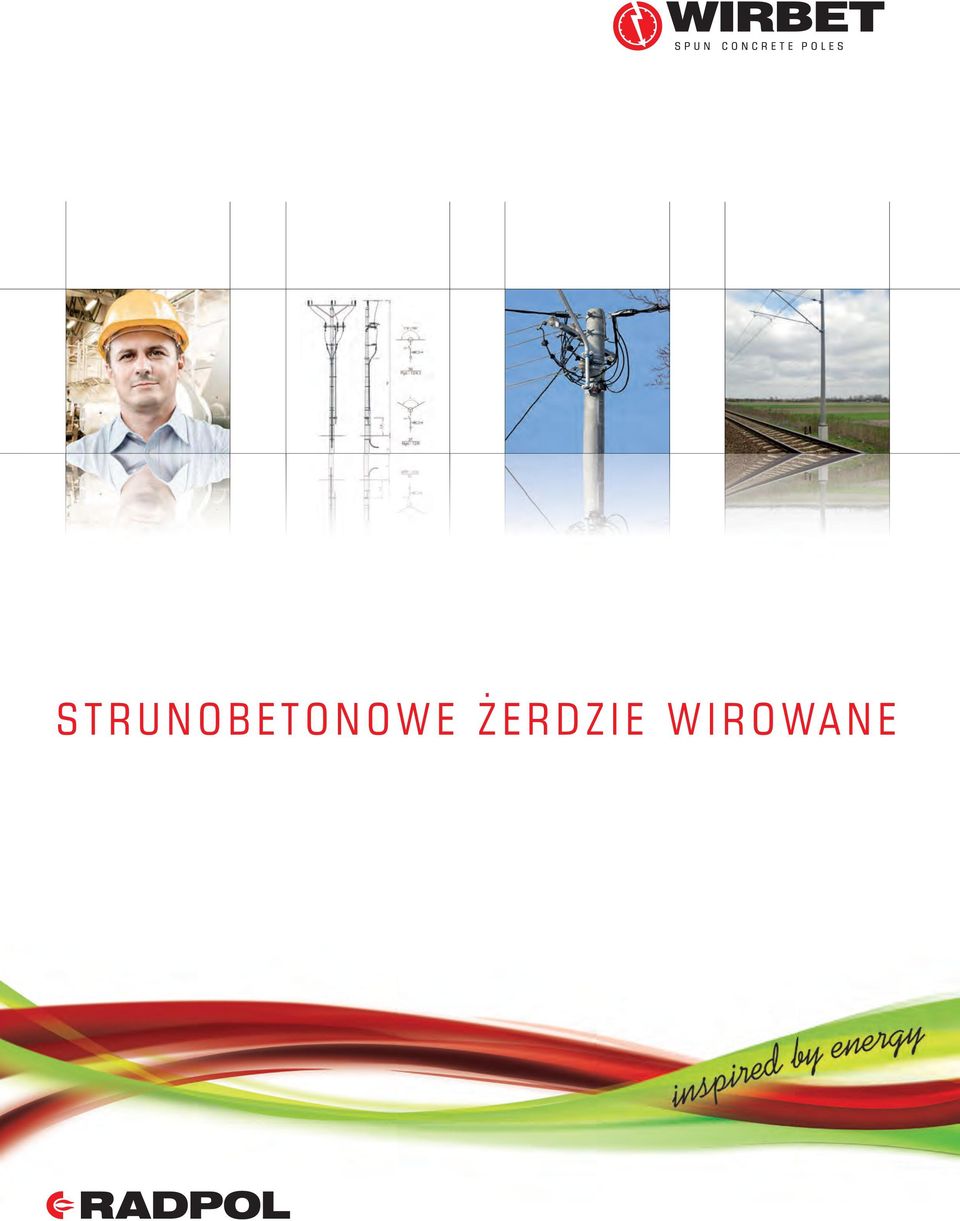

SPIS TREŚCI STRUNOBETONOWE ŻERDZIE WIROWANE

Transkrypt

1

2 STRUNOBETONOWE ŻERDZIE WIROWANE SPIS TREŚCI STRUNOBETONOWE ŻERDZIE WIROWANE - ENERGETYCZNE Energetyczne strunobetonowe żerdzie wirowane typu E 2 Energetyczne strunobetonowe żerdzie wirowane z zaciskami uziemiającymi typu EU 3 Energetyczne strunobetonowe żerdzie wirowane mocne typu EM 4 Energetyczne strunobetonowe żerdzie wirowane mocne z zaciskami uziemiającymi typu EMU 5 Energetyczne strunobetonowe żerdzie wirowane napowietrzno-kablowe typu Ek 6 Energetyczne dwuczłonowe strunobetonowe żerdzie wirowane typu EW 7 Strunobetonowe żerdzie wirowane ogólnego przeznaczenia typu ER 8 Strunobetonowe żerdzie wirowane ogólnego przeznaczenia typu EMS 9 Żerdzie energetyczne typu ŻN 10 STRUNOBETONOWE ŻERDZIE WIROWANE - TRAKCYJNE I OŚWIETLENIOWE Trakcyjne strunobetonowe żerdzie wirowane typu ETK 11 Oświetleniowe strunobetonowe żerdzie wirowane typu EOC 12 Oświetleniowe i trakcyjno-oświetleniowe strunobetonowe żerdzie wirowane typu EO 13 PREFABRYKOWANE ELEMENTY USTOJOWE Prefabrykowane elementy ustojowe - Płyty i Belki ustojowe 14 Prefabrykowane elementy ustojowe - Płyty P i PS 15 WYSIĘGNIKI DO MOCOWANIA OPRAW Wysięgniki do mocowania opraw oświetleniowych na żerdziach typu EOC i EO 16 Wysięgniki do mocowania opraw oświetleniowych na żerdziach typu E, EM, ŻN 17 PREFABRYKACJA SŁUPOWYCH STANOWISK FUNKCYJNYCH ORAZ NAPOWIETRZNYCH STACJI TRANSFORMATOROWYCH Słupowe stacje transformatorowe 18 Słupy funkcyjne 18 WYPOSAŻENIE DODATKOWE Pokrywa złącza 19 Skrzynka zabezpieczająca typu SWK-5 19 Schemat ideowy połączeń tabliczki zaciskowej 20 1

3 Strunobetonowe żerdzie wirowane Energetyczne strunobetonowe żerdzie wirowane typu E 2 Klasa betonu C40/50. Produkowane są zgodnie z normą PN - EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPR-111/ZKP/09 3. Zastosowanie: w budowie wiejskich i miejskich sieci elektroenergetycznych średniego i niskiego napięcia, słupowe stacje transformatorowe, różne konstrukcje wsporcze ogólnego przeznaczenia. nie wymagają konserwacji, pozwalają na łatwą lokalizację linii i słupowych stacji transformatorowych na terenach wiejskich i miejskich, wysoka mrozoodporność, nasiąkliwość 4%, estetyczny wygląd, polska produkcja, mogą służyć jako konstrukcje wsporcze, umożliwiają zwiększenie długości przęsła, pozwalają na zastąpienie przestrzennych konstrukcji jedną żerdzią, ograniczają wielkość terenów wyłączonych z użytkowania rolnego, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym. O długościach od 6,7 m do 18 m, gwarantują przenoszenie siły wierzchołkowej od 2,5 do 13,5kN przy maksymalnym ugięciu <L/33. Typ żerdzi Siła użytk. Masa L.p. L D d [kn] [kg] [m] [mm] [mm] 1 E 6,7/12 12, , E 7,5/12 12, , E 8,2/4,3 4, , E 8,2/6 6, , E 8,2/10 10, , E 8,2/12 12, , E 9/2,5 2, , E 9/4,3c 4, , E 9/4,3 4, , E 9/6c 6, , E 9/6 6, , E 9/10 10, , E 9/12 12, , E 10,5/2,5 2, , E 10,5/4,3c 4, , E 10,5/4,3 4,3 1 10, E 10,5/6c 6, , E 10,5/6 6,0 1 10, E 10,5/10 10, , E 10,5/12 12, , E 10,5/13,5 13, , E 12/2,5 2, , E 12/4,3c 4, , E 12/4,3 4, , E 12/6c 6, , E 12/6 6, , E 12/10 10, , E 12/12 12, , E 12/13,5 13, , E 13,5/2,5 2, , E 13,5/4,3c 4, , E 13,5/4,3 4, , E 13,5/6 6, , E 13,5/10 10,0 2 13, E 13,5/12 12,0 2 13, E 13,5/13,5 13, , E 15/2,5 2, , E 15/4,3c 4, , E 15/4,3 4, , E 15/6 6, , E 15/10 10, , E 15/12 12, , E 16,5/6 6, , E 16,5/10 10, , E 16,5/12 12, , E 18/6 6, , E 18/10 10, , E 18/12 12, , Oznaczenie siły kolorem 1. Warunki techniczne w zakresie składowania i transportu powinny być zgodne z zaleceniami producenta żerdzi. 2. Wytyczne odnośnie posadowienia żerdzi zgodnie z aktualnymi katalogami typizacyjnymi, lub zaleceniami projektowymi.

4 Strunobetonowe żerdzie wirowane Energetyczne strunobetonowe żerdzie wirowane z zaciskami uziemiającymi typu EU Klasa betonu C40/50. Produkowane są zgodnie z normą PN - EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPR-111/ZKP/09 3. Zastosowanie: w budowie wiejskich i miejskich sieci elektroenergetycznych średniego i niskiego napięcia, słupowe stacje transformatorowe, różne konstrukcje wsporcze ogólnego przeznaczenia. nie wymagają konserwacji, pozwalają na łatwą lokalizację linii i słupowych stacji transformatorowych na terenach wiejskich i miejskich, wysoka mrozoodporność, nasiąkliwość 4%, estetyczny wygląd, polska produkcja, mogą służyć jako konstrukcje wsporcze, umożliwiają zwiększenie długości przęsła, pozwalają na zastąpienie przestrzennych konstrukcji jedną żerdzią, ograniczają wielkość terenów wyłączonych z użytkowania rolnego, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym, alternatywa dla stosowanych do tej pory metod uziemiania, rozwiązanie zacisku pozwala na proste połączenie zbrojenia (np. poprzecznika z materiału przewodzącego) z wewnętrznym uziomem, nie będącym elementem przenoszenia obciążenia, eliminacja konieczności prowadzenia po powierzchni słupa stalowej taśmy uziemiającej, rozwiązanie jest estetyczne oraz łatwe i proste w montażu. O długościach od 6,7 m do 18 m, gwarantują przenoszenie siły wierzchołkowej od 2,5 do 13,5kN przy maksymalnym ugięciu <L/33 Typ żerdzi Siła użytk. Masa L.p. L D d [kn] [kg] [m] [mm] [mm] 1 EU 6,7/12 12, , EU 7,5/12 12, , EU 8,2/4,3 4, , EU 8,2/6 6, , EU 8,2/10 10, , EU 8,2/12 12, , EU 9/2,5 2, , EU 9/4,3c 4, , EU 9/4,3 4, , EU 9/6c 6, , EU 9/6 6, , EU 9/10 10, , EU 9/12 12, , EU 10,5/2,5 2, , EU 10,5/4,3c 4, , EU 10,5/4,3 4,3 1 10, EU 10,5/6c 6, , EU 10,5/6 6,0 1 10, EU 10,5/10 10, , EU 10,5/12 12, , EU 10,5/13,5 13, , EU 12/2,5 2, , EU 12/4,3c 4, , EU 12/4,3 4, , EU 12/6c 6, , EU 12/6 6, , EU 12/10 10, , EU 12/12 12, , EU 12/13,5 13, , EU 13,5/2,5 2, , EU 13,5/4,3c 4, , EU 13,5/4,3 4, , EU 13,5/6 6, , EU 13,5/10 10,0 2 13, EU 13,5/12 12,0 2 13, EU 13,5/13,5 13, , EU 15/2,5 2, , EU 15/4,3c 4, , EU 15/4,3 4, , EU 15/6 6, , EU 15/10 10, , EU 15/12 12, , EU 16,5/6 6, , EU 16,5/10 10, , EU 16,5/12 12, , EU 18/6 6, , EU 18/10 10, , EU 18/12 12, , Oznaczenie siły kolorem 1. Warunki techniczne w zakresie składowania i transportu powinny być zgodne z zaleceniami producenta żerdzi. 2. Wytyczne odnośnie posadowienia żerdzi zgodnie z aktualnymi katalogami typizacyjnymi, lub zaleceniami projektowymi. 3

5 Strunobetonowe żerdzie wirowane Energetyczne strunobetonowe żerdzie wirowane mocne typu EM Klasa betonu C40/50. Produkowane są zgodnie z normą PN - EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPR-111/ZKP/09 3. Zastosowanie: w budowie napowietrznych linii elektroenergetycznych średniego napięcia jako słupy krańcowe, odporowe, narożne, różne konstrukcje wsporcze ogólnego przeznaczenia. nie wymagają konserwacji, pozwalają na łatwą lokalizację linii i słupowych stacji transformatorowych na terenach wiejskich i miejskich, wysoka mrozoodporność, nasiąkliwość 4%, estetyczny wygląd, polska produkcja, mogą służyć jako konstrukcje wsporcze, umożliwiają zwiększenie długości przęsła, pozwalają na zastąpienie przestrzennych konstrukcji jedną żerdzią, ograniczają wielkość terenów wyłączonych z użytkowania rolnego, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym, mogą posiadać zaciski uziemiające. O długościach od 7,5 m do 18 m, gwarantują przenoszenie siły wierzchołkowej od 15 do 35kN przy maksymalnym ugięciu <L/33. Typ żerdzi Siła użytk. Masa L.p. L D d [kn] [kg] [m] [mm] [mm] 1 EM 7,5/15 15, , EM 8,2/15 15, , EM 9/15 15, , EM 9/17,5 17, , EM 9/20 20, , EM 9/25 25, , EM 10,5/15 15, , EM 10,5/17,5 17, , EM10,5/20 20, , EM 10,5/25 25, , EM 10,5/35 35, , EM 12/15 15, , EM 12/17,5 17, , EM 12/20 20, , EM 12/25 25, , EM 12/33 33, , EM 13,5/15 15, , EM 13,5/17,5 17, , EM 13,5/20 20, , EM 13,5/25 25, , EM 13,5/31 31, , EM 15/15 15, , EM 15/17,5 17, , EM 15/20 20, , EM 15/25 25, , EM 16,5/15 15, , EM 18/15 15, , EM 16,5/25 25, , EM 18/25 25, ,0 577,5 307 Oznaczenie siły kolorem 1. Warunki techniczne w zakresie składowania i transportu powinny być zgodne z zaleceniami producenta żerdzi. 2. Wytyczne odnośnie posadowienia żerdzi zgodnie z aktualnymi katalogami typizacyjnymi, lub zaleceniami projektowymi. 4

6 Strunobetonowe żerdzie wirowane Energetyczne strunobetonowe żerdzie wirowane mocne z zaciskami uziemiającymi typu EMU Klasa betonu C40/50. Produkowane są zgodnie z normą PN - EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPR-111/ZKP/09 3. Zastosowanie: w budowie napowietrznych linii elektroenergetycznych średniego napięcia jako słupy krańcowe, odporowe, narożne, różne konstrukcje wsporcze ogólnego przeznaczenia. nie wymagają konserwacji, pozwalają na łatwą lokalizację linii i słupowych stacji transformatorowych na terenach wiejskich i miejskich, wysoka mrozoodporność, nasiąkliwość 4%, umożliwiają zwiększenie długości przęsła, estetyczny wygląd, polska produkcja, pozwalają na zastąpienie przestrzennych konstrukcji jedną żerdzią, ograniczają wielkość terenów wyłączonych z użytkowania rolnego, mogą służyć jako konstrukcje wsporcze, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym, alternatywa dla stosowanych do tej pory metod uziemiania, rozwiązanie zacisku pozwala na proste połączenie zbrojenia (np. poprzecznika z materiału przewodzącego) z wewnętrznym uziomem, nie będącym elementem przenoszenia obciążenia, eliminacja konieczności prowadzenia po powierzchni słupa stalowej taśmy uziemiającej, rozwiązanie jest estetyczne oraz łatwe i proste w montażu, posiadają osłonę z tworzywa zabezpieczającą dodatkowo głowicę do mocowania wysięgnika przed korozją. O długościach od 7,5 m do 18 m, gwarantują przenoszenie siły wierzchołkowej od 15 do 35kN przy maksymalnym ugięciu <L/33. Typ żerdzi Siła użytk. Masa L.p. L D d [kn] [kg] [m] [mm] [mm] 1 EMU 7,5/15 15, , EMU 8,2/15 15, , EMU 9/15 15, , EMU 9/17,5 17, , EMU 9/20 20, , EMU 9/25 25, , EMU 10,5/15 15, , EMU 10,5/17,5 17, , EMU 10,5/20 20, , EMU 10,5/25 25, , EMU 10,5/35 35, , EMU 12/15 15, , EMU 12/17,5 17, , EMU 12/20 20, , EMU 12/25 25, , EMU 12/33 33, , EMU 13,5/15 15, , EMU 13,5/17,5 17, , EMU 13,5/20 20, , EMU 13,5/25 25, , EMU 13,5/31 31, , EMU 15/15 15, , EMU 15/17,5 17, , EMU 15/20 20, , EMU 15/25 25, , EMU 16,5/15 15, , EMU 18/15 15, , EMU 16,5/25 25, , EMU 18/25 25, ,0 577,5 307 Oznaczenie siły kolorem 1. Warunki techniczne w zakresie składowania i transportu powinny być zgodne z zaleceniami producenta żerdzi. 2. Wytyczne odnośnie posadowienia żerdzi zgodnie z aktualnymi katalogami typizacyjnymi, lub zaleceniami projektowymi. 5

7 Strunobetonowe żerdzie wirowane Energetyczne strunobetonowe żerdzie wirowane napowietrzno-kablowe typu Ek Klasa betonu C40/50. Produkowane są zgodnie z normą PN - EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPR-111/ZKP/09 3. Zastosowanie: umożliwiają przejście z linii napowietrznych na kablowe. pozwalają na prowadzenie kabla przez otwór słupa, co eliminuje dodatkowe opaski i ochronę kabla, poprawiają estetykę wykonawstwa, nie wymagają konserwacji, wyroby polskiej produkcji, wysoka estetyka, wysoka mrozoodporność, nasiąkliwość 4%, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym. O długościach 10,5 i 12 m, gwarantują przenoszenie siły wierzchołkowej do 12kN przy maksymalnym ugięciu <L/33. L.p. Typ żerdzi Siła użytk. Masa L L1 D d Maks. przekrój i średnica kabla prowadzonego przez otwór w słupie [kn] [kg] [m] [m] [mm] [mm] [mm 2 ] [mm] 1 Ek 10,5/2,5 2, ,5 1, Ek 10,5/4,3c 4, ,5 1, Ek 10,5/4,3 4,3 1 10,5 1, i Ek 10,5/6c 6, ,5 1, Ek 10,5/6 6,0 1 10,5 1, i Ek 10,5/10 10, ,5 1, i Ek 10,5/12 12, ,5 1, i Ek 12/2,5 2, ,0 1, Ek 12/4,3c 4, ,0 1, Ek 12/4,3 4, ,0 1, i Ek 12/6c 6, ,0 1, Ek 12/6 6, ,0 1, i Ek 12/10 10, ,0 1, i Ek 12/12 12, ,0 1, i Oznaczenie siły kolorem 1. Warunki techniczne w zakresie składowania i transportu powinny być zgodne z zaleceniami producenta żerdzi. 2. Wytyczne odnośnie posadowienia żerdzi zgodnie z aktualnymi katalogami typizacyjnymi, lub zaleceniami projektowymi. 6

8 Strunobetonowe żerdzie wirowane Energetyczne dwuczłonowe strunobetonowe żerdzie wirowane typu EW Klasa betonu C40/50. Produkowane są zgodnie z normą PN - EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPR-111/ZKP/09 3. Zastosowanie: w budowie sieci elektroenergetycznych jako słupy przelotowe napowietrznych linii energetycznych wysokiego napięcia 110kV, w budowie linii średniego napięcia w miejscach tzw. przewyższeń. pozwalają na łatwą lokalizację linii dzięki małej powierzchni zabudowy wymaganej dla posadowienia słupów i prowadzenia linii, zapewniają długoletnią eksploatację bez zabiegów konserwacyjnych, nowoczesne i estetyczne sylwetki słupów, wyeliminowanie wandalizmu (rozkradanie konstrukcji stalowych), umożliwiają budowę lub modernizację istniejących linii w przypadku występowania trudności lokalizacyjnych, pozwalają na zastąpienie przestrzennych konstrukcji stalowych jedną żerdzią, wyroby polskiej produkcji, wysoka mrozoodporność, nasiąkliwość 4%, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym. O długościach 21, 22,5 oraz 24 m, gwarantują przenoszenie siły wierzchołkowej do 15kN przy maksymalnym ugięciu <L/33. Maksymalny przekrój kabla wynosi 5 x 35 mm 2. Typ Siła Człon górny Człon dolny Łączna Łączna dł. L.p. żerdzi użytk. d L1 Masa D L2 Masa masa L [kn] [mm] [m] [kg] [mm] [m] [kg] [kg] [m] 1 EW 21/15 15, , ,5 10, ,0 2 EW 22,5/15 15, , ,0 12, ,5 3 EW 24/15 15, , ,5 13, ,0 Oznaczenie siły kolorem Żerdź EW stanowi dwuczłonową konstrukcję składającą się z dwóch żerdzi połączonych złączem kołnierzowym przy użyciu śrub M20. Widok kołnierza od strony członu dolnego Widok kołnierza od strony członu górnego Szczegóły odnośnie montażu żerdzi, podnoszenia, transportu i posadowienia w gruncie zawiera instrukcja producenta. 1. Warunki techniczne w zakresie składowania i transportu powinny być zgodne z zaleceniami producenta żerdzi. 2. Wytyczne odnośnie posadowienia żerdzi zgodnie z aktualnymi katalogami typizacyjnymi, lub zaleceniami projektowymi. 7

9 Strunobetonowe żerdzie wirowane Strunobetonowe żerdzie wirowane ogólnego przeznaczenia typu ER Klasa betonu C40/50. Produkowane są zgodnie z normą PN - EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPR-111/ZKP/09 3. Certyfikat Stowarzyszenia Elektryków Polskich Biura Podawczego ds. Jakości w Warszawie nr B/12/129/07. Certyfikat Zgodności CE nr CE/12/053/07. Zastosowanie: konstrukcje wsporcze reklam, oznaczanie stacji paliw, obiektów: hotelowych, handlowych i restauracyjnych, zakładów, firm, i innych przy drogach, autostradach, w miastach celem wyróżnienia w gęstej zabudowie. pozwalają na łatwą lokalizację linii dzięki małej powierzchni zabudowy wymaganej dla posadowienia słupów, zapewniają długoletnią eksploatację bez zabiegów konserwacyjnych, nowoczesny i estetyczny wygląd, wyroby polskiej produkcji, wysoka mrozoodporność, nasiąkliwość 4%, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym, posiadają stalowy kołnierz do połączenia z fundamentem. Żerdzie typu ER posiadają: wmontowaną niekorodującą skrzynkę zabezpieczeniową z tworzywa sztucznego oraz tabliczkę 5-zaciskową (szczegóły str. 19), instalację odgromową pozwalającą na łatwe i bezkolizyjne połączenie elementów konstrukcji w szczycie żerdzi z uziomem, uchwyt do podnoszenia żerdzi podczas montażu. O długościach 12, 15, 18, 21, 24 i 27 m, gwarantują przenoszenie siły wierzchołkowej do 20kN. Żerdzie jednoczłonowe Typ żerdzi Siła użytk. Masa L.p. L D d [kn] [kg] [m] [mm] [mm] 1 ER 12/10 10, , ER 12/12 12, , ER 12/15 15, , ER 15/10 10, , ER 15/12 12, , ER 15/15 15, , ER 18/10 10, , ER 18/12 12, , ER 18/15 15, , Oznaczenie siły kolorem Widok kołnierza od strony członu dolnego Widok kołnierza od strony członu górnego Żerdzie dwuczłonowe Typ Siła Człon górny Człon dolny Łączna Łączna L.p. żerdzi użytk. d L1 Masa D L2 Masa masa dł. L [kn] [mm] [m] [kg] [mm] [m] [kg] [kg] [m] 1 ER 21/10 10, , ,5 10, ,0 2 ER 21/12 12, , ,5 10, ,0 3 ER 21/15 15, , ,5 10, ,0 4 ER 24/10 10, , ,5 13, ,0 5 ER 24/12 12, , ,5 13, ,0 6 ER 24/15 15, , ,5 13, ,0 7 ER 24/20 20, , ,5 13, ,0 8 ER 27/10 10, , ,5 13, ,0 9 ER 27/12 12, , ,5 13, ,0 Oznaczenie siły kolorem Uwaga! Istnieje możliwość wykonania żerdzi typu ER wg indywidualnych uzgodnień. 1. Warunki techniczne w zakresie składowania i transportu powinny być zgodne z zaleceniami producenta żerdzi. 2. Wytyczne odnośnie posadowienia żerdzi zgodnie z aktualnymi katalogami typizacyjnymi, lub zaleceniami projektowymi. 8

10 Strunobetonowe żerdzie wirowane Strunobetonowe żerdzie wirowane ogólnego przeznaczenia typu EMS Klasa betonu C40/50. Produkowane są zgodnie z normą PN EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPR-111/ZKP/09 3. Zastosowanie: do budowy napowietrznych linii średniego napięcia, do budowy linii wielotorowych, konstrukcje wsporcze pylonów reklamowych. możliwość zawieszenia przewodów linii SN o 2,5-3 m wyżej w stosunku do rozwiązań bez stopy, nie wymagają konserwacji, estetyczny wygląd, wyroby polskiej produkcji, wysoka mrozoodporność, nasiąkliwość 4%, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym, umożliwiają zwiększenie długości przęsła, pozwalają na zastąpienie przestrzennych konstrukcji jedną żerdzią, ograniczają wielkość terenów wyłączonych z użytkowania rolnego. L.p. Typ żerdzi Siła użytk. Masa kg L d D D1 D2 [kn] [kg] [m] [mm] [mm] [mm] [mm] 1 EMS 13,5/31 31, , , Oznaczenie siły kolorem Żerdź typu EMS w gruncie 1. Warunki techniczne w zakresie składowania i transportu powinny być zgodne z zaleceniami producenta żerdzi. 2. Wytyczne odnośnie posadowienia żerdzi zgodnie z aktualnymi katalogami typizacyjnymi, lub zaleceniami projektowymi. 9

11 Żerdzie energetyczne Żerdzie energetyczne typu ŻN Z otuliną zbrojenia 20 mm - klasa betonu C35/45. Z otuliną zbrojenia 25 mm - klasa betonu C25/30. Żerdzie produkowane zgodnie z normą PN - EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPR-111/ZKP/09 3. ŻERDZIE ENERGETYCZNE TYPU ŻN z otuliną zbrojenia 20 mm Typ Żerdzi Siła użytkowa Masa Charakterystyczne siły wierzchołkowe L.p. L a b c d e f Px Py [kn] [kg] [m] [mm] [mm] [mm] [mm] [mm] [mm] [dan] 1 ŻN 9/200 2, , ŻN 10/200 2, , ŻN 12/200 2, , ŻERDZIE ENERGETYCZNE TYPU ŻN z otuliną zbrojenia 25 mm Typ żerdzi Siła użytkowa Masa Charakterystyczne siły wierzchołkowe L.p. L a b c d e f Px Py [kn] [kg] [m] [mm] [mm] [mm] [mm] [mm] [mm] [dan] 1 ŻN 9/300 3, , ŻN 10/300 3, , ŻN 12/300 3, , Warunki techniczne w zakresie składowania i transportu powinny być zgodne z zaleceniami producenta żerdzi. 2. Wytyczne odnośnie posadowienia żerdzi zgodnie z aktualnymi katalogami typizacyjnymi, lub zaleceniami projektowymi.

12 Strunobetonowe żerdzie wirowane Klasa betonu C40/50. Produkowane zgodnie z normą PN EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPR-111/ZKP/09 3. Zastosowanie: W budowie i modernizacji trakcyjnych linii kolejowych z możliwością posadowienia na żelbetowych fundamentach palowych z wykorzystaniem typowych połączeń śrubowych (M30, M36, M42). możliwość łatwego i szybkiego montażu, na istniejących fundamentach palowych, trwałość 50 lat, możliwość zamontowania LPN u, estetyczny wygląd, odporność na korozję, nie wymagają konserwacji. Trakcyjne strunobetonowe żerdzie wirowane typu ETK Typ żerdzi Siła użytkowa Masa żerdzi L.p. L D d [kn] [kg] [m] [mm] [m] 1 ETK 1 6, , ETK 2 8, , ETK 3 12, , ETK 11 5, , ETK 21 7, , ETK 31 10, , Objaśnienia: Pierwsza cyfra po nazwie żerdzi oznacza funkcję słupa odpowiednio: 1 - słup przelotowy, 2 - słup krzyżowy i kotwienia środkowego, 3 - słup kotwowy. Druga cyfra oznacza żerdź przystosowaną do prowadzenia linii potrzeb nietrakcyjnych (LPN). Słupy trakcyjne ETK są przystosowane do posadowienia na żelbetowych fundamentach palowych za pomocą typowych połączeń śrubowych stosowanych w kolejnictwie do montażu słupów stalowych. otwóry montażowe Ø26 A d dotyczy żerdzi ETK dotyczy żerdzi ETK31 2xM10 70 otwory Ø26 do montażu odciągów L miejsce cechowania żerdzi tulejki M8 do oznakowania osi toru zacisk do montażu przewodów uszynienia szczegół A D 11

13 Strunobetonowe żerdzie wirowane Oświetleniowe strunobetonowe żerdzie wirowane typu EOC głowica do mocowania wysięgnika Klasa betonu C40/50. Produkowane są zgodnie z normą PN - EN 40-4:2008 Słupy oświetleniowe. Część 4. Wymagania dotyczące słupów oświetleniowych z betonu zbrojonego i sprężonego. Certyfikat Zakładowej Kontroli Produkcji 1487-CPR-2/ZV/10 3. Certyfikat Stowarzyszenia Elektryków Polskich Biura Podawczego ds. Jakości w Warszawie Nr CE/12/053/07. Zastosowanie do oświetlania: ulic, placów, mostów, stacji benzynowych, autostrad i punktów obsługi podróżnych, obiektów kolejowych, trakcji kolejowych i tramwajowych. pozwalają na estetyczne i bezpieczne montowanie linii z oświetleniem, posiadają wmontowaną niekorodującą skrzynkę zabezpieczeniową z tworzywa sztucznego oraz pokrywę, nie wymagają konserwacji, wysoka mrozoodporność, nasiąkliwość 4%, umożliwiają zwiększenie długości przęsła, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym, posiadają osłonę z tworzywa zabezpieczającą głowicę do mocowania wysięgnika przed korozją. Wyposażenie dodatkowe: tabliczka 5-zaciskowa do nabycia u producenta (szczegóły str. 19). otwór Ø26 do wyprowadzenia przewodu O długościach 9, 10,5 oraz 12 m, gwarantują przenoszenie siły wierzchołkowej 2,5kN przy maksymalnym ugięciu <L/50. Maksymalny przekrój kabla wynosi 5 x 35 mm 2. Typ żerdzi Siła użytk. Masa L.p. L D d [kn] [kg] [m] [mm] [mm] 1 EOC 9/2,5 2, , EOC 10,5/2,5 2, , EOC 12/2,5 2, , Oznaczenie siły kolorem skrzynka zabezpieczeniowa SWK-5 otwór wentylacyjny Ø40 otwory kablowe 200x70 miejsce cechowania żerdzi ~ Sposób montażu wysięgnika Składowanie żerdzi typu EOC 1. Warunki techniczne w zakresie składowania i transportu powinny być zgodne z zaleceniami producenta żerdzi. 2. Wytyczne odnośnie posadowienia żerdzi zgodnie z aktualnymi katalogami typizacyjnymi, lub zaleceniami projektowymi. 12

14 Strunobetonowe żerdzie wirowane Oświetleniowe i trakcyjno-oświetleniowe strunobetonowe żerdzie wirowane typu EO Klasa betonu C40/50. Produkowane są zgodnie z normą PN - EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPR-111/ZKP/09 3. Certyfikat Stowarzyszenia Elektryków Polskich Biura Podawczego ds. Jakości w Warszawie Nr CE/12/053/07. Zastosowanie do oświetlania: ulic, placów, mostów, stacji benzynowych, autostrad i punktów obsługi podróżnych, obiektów kolejowych, trakcji kolejowych i tramwajowych. pozwalają na estetyczne i bezpieczne montowanie linii z oświetleniem, posiadają wmontowaną niekorodującą skrzynkę zabezpieczeniową z tworzywa sztucznego oraz pokrywę, nie wymagają konserwacji, wyroby polskiej produkcji, wysoka mrozoodporność, nasiąkliwość 4%, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym. Wyposażenie dodatkowe: tabliczka 5-zaciskowa do nabycia u producenta (szczegóły str. 19). O długościach 10,5; 12; 13,5 oraz 15 m, gwarantują przenoszenie siły wierzchołkowej 2,5kN przy maksymalnym ugięciu <L/50. Maksymalny przekrój kabla wynosi 5 x 35 mm 2. Typ żerdzi Siła użytk. Masa L.p. L L1 D d [kn] [kg] [m] [m] [mm] [mm] 1 EO 10,5/2,5 2, ,5 1, EO 12/2,5 2, ,0 1, EO 13,5/2,5 2, ,5 1, EO 15/2,5 2, ,0 1, Oznaczenie siły kolorem Sposób montażu wysięgnika 1. Warunki techniczne w zakresie składowania i transportu powinny być zgodne z zaleceniami producenta żerdzi. 2. Wytyczne odnośnie posadowienia żerdzi zgodnie z aktualnymi katalogami typizacyjnymi, lub zaleceniami projektowymi. 13

15 Elementy prefabrykowane Prefabrykowane elementy ustojowe - Płyty i Belki ustojowe Klasa betonu C30/37. Produkowane są zgodnie z normą PN - EN 14991:2010 Prefabrykaty z betonu. Elementy fundamentów. Certyfikat Zakładowej Kontroli Produkcji 1487-CPR-54/ZKP/11 1. Zastosowanie: jako fundamenty zgodnie z wytycznymi zawartymi w katalogach. łatwy montaż z żerdziami, wyrób prefabrykowany. L.p. Nazwa i typ elementu Masa [kg] Długość [mm] 1 Płyta ustojowa U 85 77, Płyta ustojowa U , Belka ustojowa B 60 23, Belka ustojowa B 80 40, Belka ustojowa B 90 70, Belka ustojowa B , Belka ustojowa B ,2 1 8 Płyta stopowa 30x30 13,5 300 PŁYTY USTOJOWE Płyta ustojowa U 85 BELKI USTOJOWE Belka ustojowa B 100 Belka ustojowa B 90 Płyta stopowa 30 x 30 14

16 Elementy prefabrykowane Prefabrykowane elementy ustojowe - Płyty P i PS L.p. Rodzaj płyty Masa [kg] Długość płyty L [mm] 1 P P P PS PS PS Płyta P Ø38 Płyta P-120 L Płyta PS Ø38 L

17 Wysięgniki do mocowania opraw oświetleniowych Wysięgniki do mocowania opraw oświetleniowych na żerdziach typu EOC i EO typ WR1 1. Wysięgniki przeznaczone są do współpracy z głowicą stalową słupa oświetleniowego typu EOC i EO i stanowią jego integralną część. RADPOL S.A. nie ponosi odpowiedzialności za konstrukcje nie objęte procedurą certyfikacji wyrobu. 2. Standardowo wysięgnik wykonany jest ze średnicą rury mocującej Ø48,3 (1½ ). Na życzenia zamawiającego istnieje możliwość wykonania wysięgnika ze średnicą rury mocującej Ø60 (2 ). Dla wysięgników WR1 i WR2 wiąże się to jednak ze zmiana kształtu wysięgnika (konstrukcja spawana zamiast ugięcia po promieniu). 3. Wszystkie wysięgniki są standardowo zabezpieczone przed korozją poprzez cynkowanie ogniowe (na gorąco). Na życzenie Zamawiającego istnieje możliwość dostarczenia wysięgników pomalowanych proszkowo w dowolnie wybranym kolorze. typ WR2 Wysięgnik WR1 Długość Kąt ramienia L nachylenia [mm] α 250 Wysokość H [mm] Ciężar całkowity [kg] 220 1, , , , , , , , , , , , , , , , , , , ,10 Wysięgnik WR2 Długość Kąt ramienia L nachylenia [mm] α 250 Wysokość H [mm] Ciężar całkowity [kg] 220 2, , , , , , , , , , , , , , , , , , , ,59 typ WR3 typ WR4 Wysięgnik WR3 Długość Kąt ramienia L nachylenia [mm] α Wysokość H [mm] Ciężar całkowity [kg] 95 8, , , , , , , , , , , , , , , ,71 Wysięgnik WR4 Długość Kąt ramienia L nachylenia [mm] α Wysokość H [mm] Ciężar całkowity [kg] 95 10, , , , , , , , , , , , , , , ,06 typ WL Wysokość H [mm] Wysięgnik WL Ciężar całkowity [kg] 204 1,30 Wartości w tabeli podane zostały dla wysięgników wykonanych ze średnicą rury mocującej Ø48,3 (1½ ). 16

18 Wysięgniki do mocowania opraw oświetleniowych Wysięgniki do mocowania opraw oświetleniowych na żerdziach typu E, EM, ŻN 1. Wysięgniki przeznaczone są do montażu opraw oświetleniowych na żerdziach typu E, EM (wysięgnik WE1 i WE2) oraz ŻN (wysięgnik WE3). RADPOL S.A. nie ponosi odpowiedzialności za konstrukcje nie objęte procedurą certyfikacji wyrobu. 2. Standardowo wysięgnik wykonany jest ze średnicą rury mocującej Ø48,3 (1½ ). Na życzenia zamawiającego istnieje możliwość wykonania wysięgnika ze średnicą rury mocującej Ø60 (2 ). 3. Wszystkie wysięgniki są standardowo zabezpieczone przed korozją poprzez cynkowanie ogniowe (na gorąco). Na życzenie Zamawiającego istnieje możliwość dostarczenia wysięgników pomalowanych proszkowo w dowolnie wybranym kolorze. Wysięgnik typu WE1 Typ wysięgnika Średnica wierzchołka żerdzi [mm] WE1/1 173 WE1/2 218 WE1/3 263 Wysięgnik WE1 Długość Kąt ramienia nachylenia Wysokość Ciężar całkowity L α H WE1/1 WE1/2 WE1/3 [mm] [mm] [kg] 400 5,96 6,88 7, ,21 7,12 7, ,47 7,38 8, ,74 7,66 8, ,04 7,95 8, ,36 8,28 8, ,69 8,61 9, ,06 8,97 9, ,44 9,36 9, ,85 9,77 10, ,21 10,21 10, ,76 10,68 11, ,26 11,18 11, ,80 11,71 12, ,37 12,29 12, ,98 12,90 13,52 Wysięgnik typu WE2 Typ wysięgnika Średnica wierzchołka żerdzi [mm] WE2/1 173 WE2/2 218 WE2/3 263 Wysięgnik WE2 Długość Kąt ramienia nachylenia Wysokość Ciężar całkowity L α H WE2/1 WE2/2 WE2/3 [mm] [mm] [kg] 5,10 5,41 5, ,86 7,17 7, ,61 8,92 9, ,37 10,68 11, ,11 5,42 5, ,87 7,18 7, ,63 8,94 9, ,40 10,71 11, ,12 5,43 5, ,91 7,22 7, ,69 9,00 9, ,48 10,79 11, ,15 5,46 5, ,97 7,28 7, ,79 9,10 9, ,61 10,92 11,28 Wysięgnik typu WE3 WE3/1 montaż wysięgnika w płaszczyznie x WE3/2 montaż wysięgnika w płaszczyznie y WE3/3 montaż wysięgnika na słupie żelbetowym podwójnym Wysięgnik WE3 Długość Kąt ramienia nachylenia Wysokość Ciężar całkowity L α H WE3/1 WE3/2 WE3/3 [mm] [mm] [kg] 5,10 5,41 5, ,86 7,17 7, ,61 8,92 9, ,37 10,68 11, ,11 5,42 5, ,87 7,18 7, ,63 8,94 9, ,40 10,71 11, ,12 5,43 5, ,91 7,22 7, ,69 9,00 9, ,48 10,79 11, ,15 5,46 5, ,97 7,28 7, ,79 9,10 9, ,61 10,92 11,28 Wartości w tabeli podane zostały dla wysięgników wykonanych ze średnicą rury mocującej Ø48,3 (1½ ). 17

19 Prefabrykacja Prefabrykacja słupowych stanowisk funkcyjnych oraz napowietrznych stacji transformatorowych W ofercie posiadamy wszelkiego rodzaju słupowe stacje transformatorowe SN/nn oraz stanowiska funkcyjne dla linii napowietrznych średniego i niskiego napięcia, których rozwiązania oparto na katalogach biur projektowych ściśle współpracujących z Polskim Towarzystwem Przesył i Rozdziału Energii Elektrycznej, np. Energolinia Poznań. Dostawy obejmują żerdzie uzbrojone w konstrukcje, ustoje i fundamenty oraz osprzęt przeznaczony do budowy linii niskiego lub średniego napięcia (z przewodami gołymi i/lub izolowanymi). Prefabrykacja słupowych stanowisk funkcyjnych oraz napowietrznych stacji transformatorowych odbywa się w oparciu o stalowe kształtowniki gorącowalcowane oraz zamknięte zimnogięte, których zastosowanie wpływa na obniżenie wagi konstrukcji, a tym samym przekłada się na niższy koszt budowy linii napowietrznych. Dodatkowo, dzięki budowie wspólnej oferty Zakładów wchodzących w skład Grupy Kapitałowej RADPOL możliwe jest wykorzystanie tworzących się synergii produktowych i dostarczanie korzystnych cenowo kompletnie uzbrojonych słupów linii niskiego, średniego i wysokiego napięcia. Wszystkie elementy stalowe zabezpieczone są antykorozyjnie przez cynkowanie na gorąco zgodnie z normą PN-EN ISO 1461:2011 (Powłoki cynkowe nanoszone na wyroby stalowe i żeliwne metodą zanurzeniową - Wymagania i metody badań). Na wszystkie oferowane produkty posiadamy wymagane certyfikaty, atesty i deklaracje zgodności. Słupowe stacje transformatorowe Zmontowane na żerdzi pojedynczej lub zbliźniaczonej Wyposażone w aparaty średniego napięcia Słupy funkcyjne Z głowicami kablowymi - przy wykonywaniu odgałęzień linią kablową od linii napowietrznej lub wyprowadzeń z GPZ linią kablową na linię napowietrzną Przeznaczone dla linii średniego napięcia 15 i 20kV Przystosowane do montażu transformatora do 630kVA Zasilanie linią napowietrzną od strony transformatora lub od strony przeciwnej Uproszczone (bez pomostu obsługi, bez podstaw bezpiecznikowych) Przeznaczone dla linii średniego napięcia 15 i 20kV oraz niskiego napięcia 0,4kV Z pomiarem pośrednim za pomocą przekładników po stronie SN Rozdział i zabezpieczenie obw. odpływowych nn realizowany za pomocą rozdzielnic słupowych/wolnostojących lub rozłączników napowietrznych nn 18

20 Wyposażenie dodatkowe Pokrywa złącza Widok pokrywy złącza Pokrywa złącza zlicowana z powierzchnią żerdzi Skrzynka zabezpieczająca typu SWK-5 Widok ogólny 19

21 Wyposażenie dodatkowe Schemat ideowy połączeń tabliczki zaciskowej Wyłącznik nadmiarowy Przewód zasilający lampę YDY 3x1,5 mm 2 Listwa z zaciskami PE N L1 L2 L3 Odejście kabla na inne punkty świetlne YAKY 5x35 mm 2 Kabel zasilający 20

22 Firma WIRBET zastrzega sobie prawo do wprowadzania zmian oferty, danych technicznych i jednostek opakowaniowych produktów przedstawionych w niniejszym wydawnictwie bez wcześniejszego uprzedzenia. Zamieszczone rysunki i zdjęcia mają charakter poglądowy i przedstawiają jedynie walory wizualne produktów. Niniejsze wydawnictwo stanowi informację handlową i nie jest ofertą handlową w rozumieniu art. 66 Kodeksu Cywilnego.
