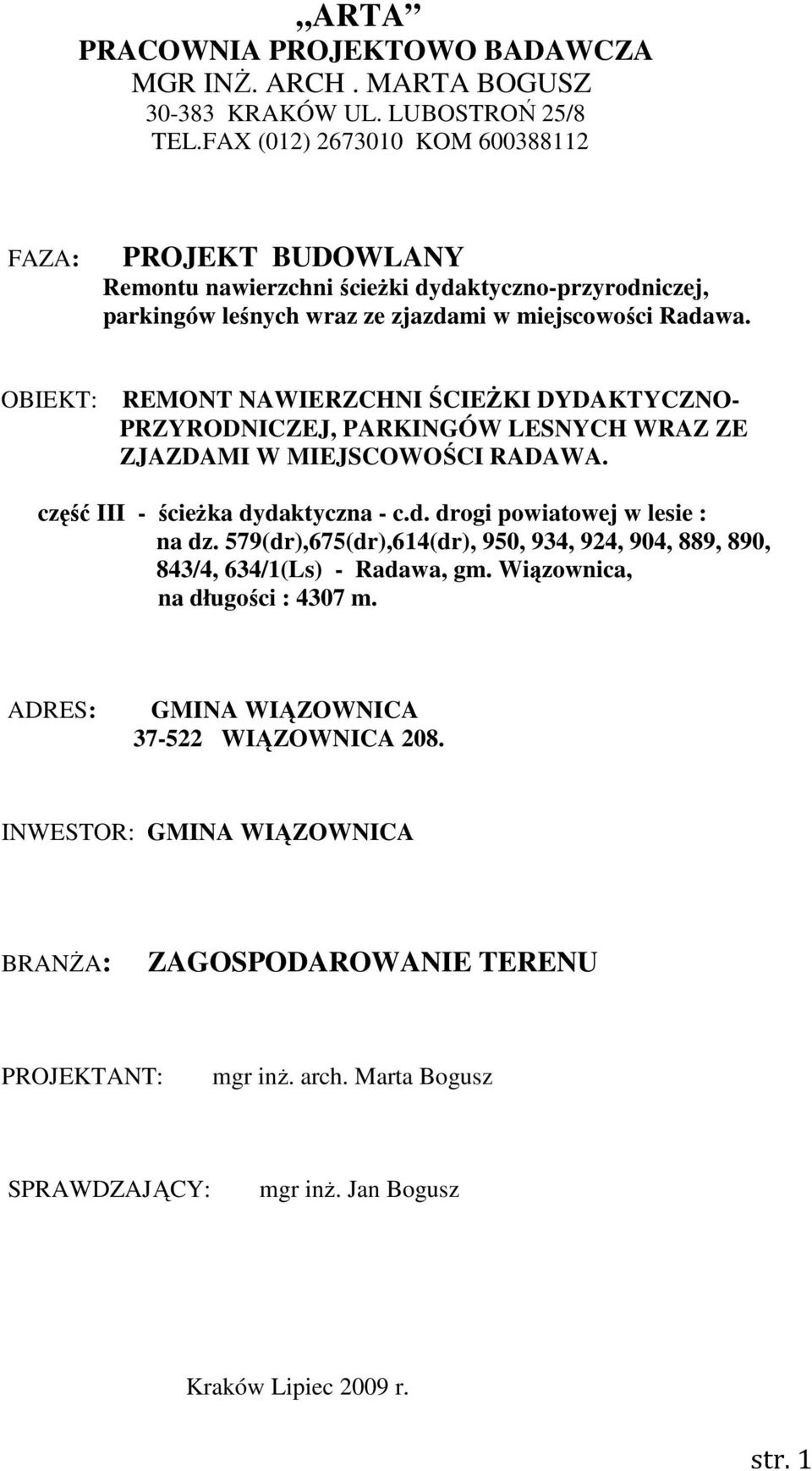

1 ARTA PRACOWNIA PROJEKTOWO BADAWCZA MGR INś. ARCH. MARTA BOGUSZ KRAKÓW UL. LUBOSTROŃ 25/8 TEL.FAX (012) KOM FAZA: PROJEKT BUDOWLANY Remontu nawierzchni ścieŝki dydaktyczno-przyrodniczej, parkingów leśnych wraz ze zjazdami w miejscowości Radawa. OBIEKT: REMONT NAWIERZCHNI ŚCIEśKI DYDAKTYCZNO- PRZYRODNICZEJ, PARKINGÓW LESNYCH WRAZ ZE ZJAZDAMI W MIEJSCOWOŚCI RADAWA. część III - ścieŝka dydaktyczna - c.d. drogi powiatowej w lesie : na dz. 579(dr),675(dr),614(dr), 950, 934, 924, 904, 889, 890, 843/4, 634/1(Ls) - Radawa, gm. Wiązownica, na długości : 4307 m. ADRES: GMINA WIĄZOWNICA WIĄZOWNICA 208. INWESTOR: GMINA WIĄZOWNICA BRANśA: ZAGOSPODAROWANIE TERENU PROJEKTANT: mgr inŝ. arch. Marta Bogusz SPRAWDZAJĄCY: mgr inŝ. Jan Bogusz Kraków Lipiec 2009 r. str. 1

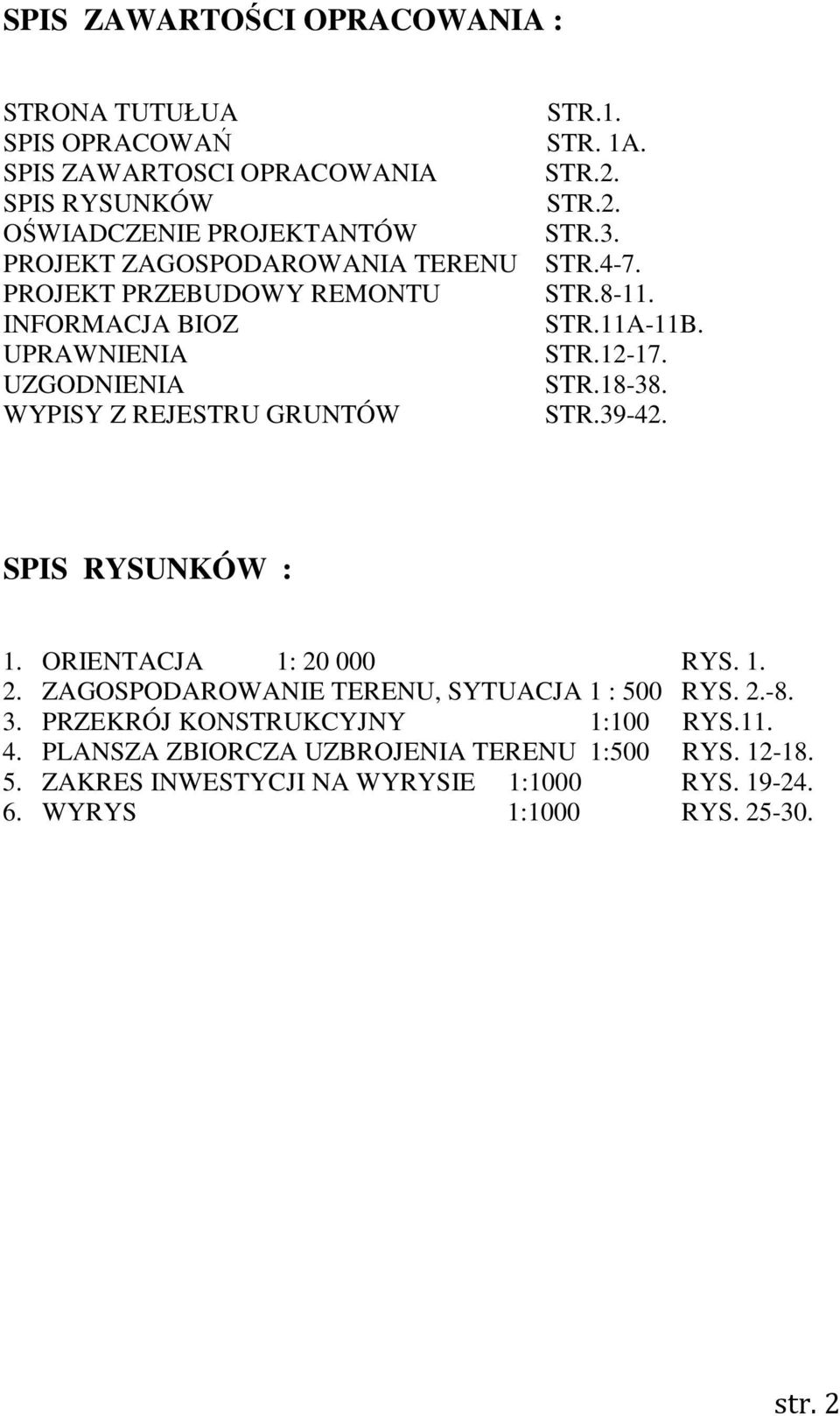

2 SPIS ZAWARTOŚCI OPRACOWANIA : STRONA TUTUŁUA STR.1. SPIS OPRACOWAŃ STR. 1A. SPIS ZAWARTOSCI OPRACOWANIA STR.2. SPIS RYSUNKÓW STR.2. OŚWIADCZENIE PROJEKTANTÓW STR.3. PROJEKT ZAGOSPODAROWANIA TERENU STR.4-7. PROJEKT PRZEBUDOWY REMONTU STR INFORMACJA BIOZ STR.11A-11B. UPRAWNIENIA STR UZGODNIENIA STR WYPISY Z REJESTRU GRUNTÓW STR SPIS RYSUNKÓW : 1. ORIENTACJA 1: RYS ZAGOSPODAROWANIE TERENU, SYTUACJA 1 : 500 RYS PRZEKRÓJ KONSTRUKCYJNY 1:100 RYS PLANSZA ZBIORCZA UZBROJENIA TERENU 1:500 RYS ZAKRES INWESTYCJI NA WYRYSIE 1:1000 RYS WYRYS 1:1000 RYS str. 2

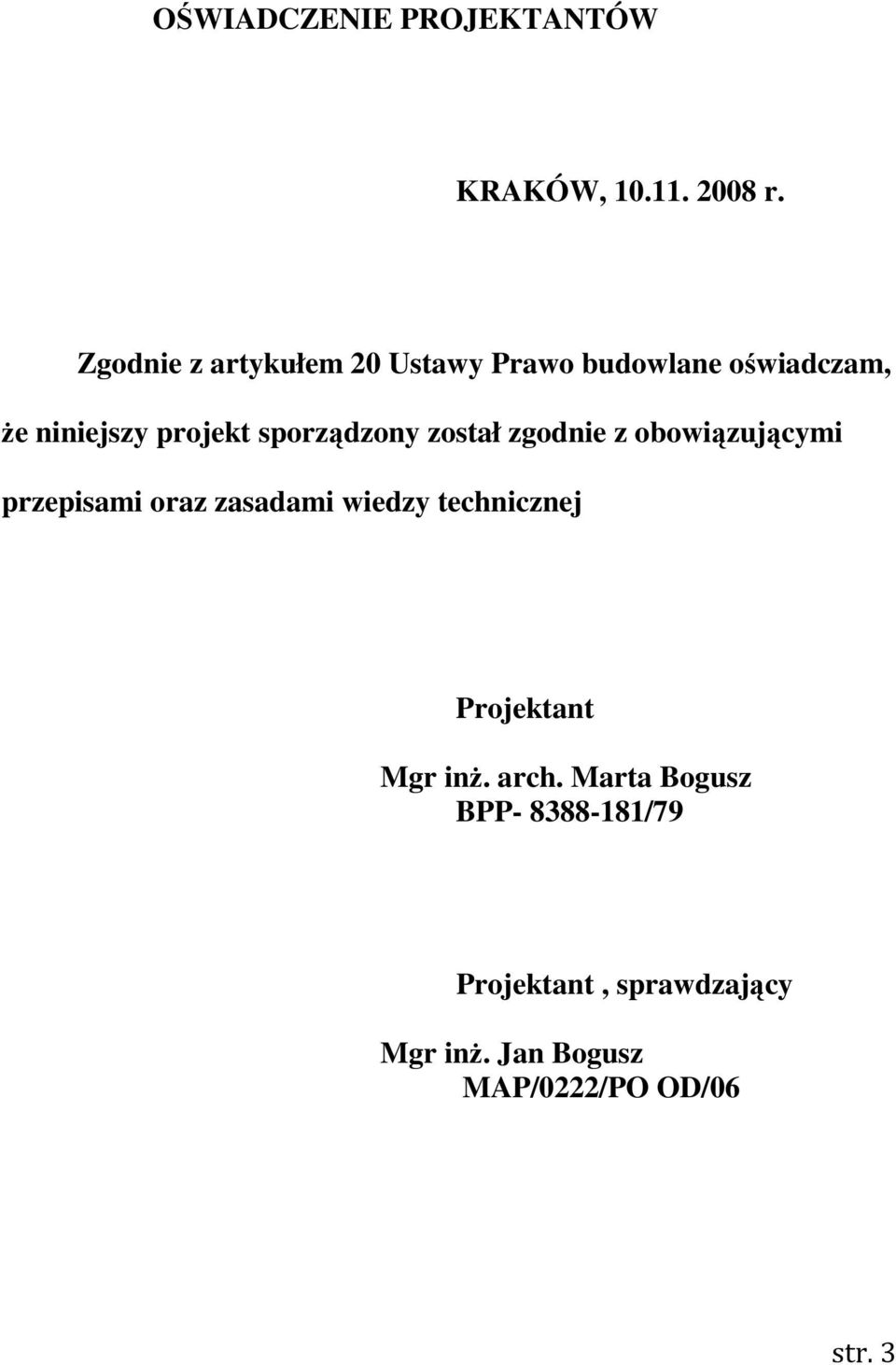

3 OŚWIADCZENIE PROJEKTANTÓW KRAKÓW, r. Zgodnie z artykułem 20 Ustawy Prawo budowlane oświadczam, Ŝe niniejszy projekt sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Projektant Mgr inŝ. arch. Marta Bogusz BPP /79 Projektant, sprawdzający Mgr inŝ. Jan Bogusz MAP/0222/PO OD/06 str. 3

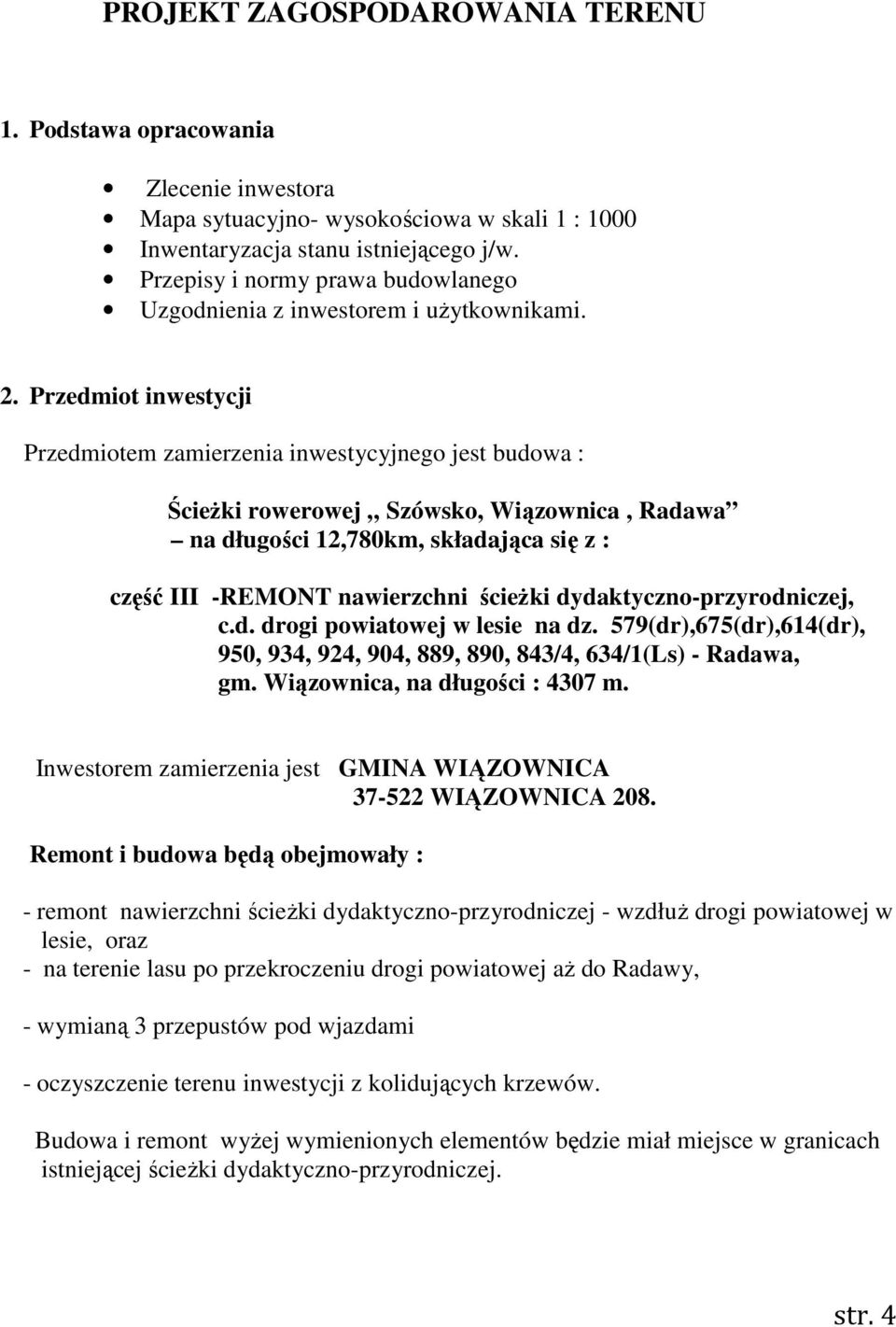

4 PROJEKT ZAGOSPODAROWANIA TERENU 1. Podstawa opracowania Zlecenie inwestora Mapa sytuacyjno- wysokościowa w skali 1 : 1000 Inwentaryzacja stanu istniejącego j/w. Przepisy i normy prawa budowlanego Uzgodnienia z inwestorem i uŝytkownikami. 2. Przedmiot inwestycji Przedmiotem zamierzenia inwestycyjnego jest budowa : ŚcieŜki rowerowej Szówsko, Wiązownica, Radawa na długości 12,780km, składająca się z : część III -REMONT nawierzchni ścieŝki dydaktyczno-przyrodniczej, c.d. drogi powiatowej w lesie na dz. 579(dr),675(dr),614(dr), 950, 934, 924, 904, 889, 890, 843/4, 634/1(Ls) - Radawa, gm. Wiązownica, na długości : 4307 m. Inwestorem zamierzenia jest GMINA WIĄZOWNICA WIĄZOWNICA 208. Remont i budowa będą obejmowały : - remont nawierzchni ścieŝki dydaktyczno-przyrodniczej - wzdłuŝ drogi powiatowej w lesie, oraz - na terenie lasu po przekroczeniu drogi powiatowej aŝ do Radawy, - wymianą 3 przepustów pod wjazdami - oczyszczenie terenu inwestycji z kolidujących krzewów. Budowa i remont wyŝej wymienionych elementów będzie miał miejsce w granicach istniejącej ścieŝki dydaktyczno-przyrodniczej. str. 4

5 3. Istniejący stan zagospodarowania terenu. Na przedmiotowych działkach: część I -REMONT nawierzchni ścieŝki dydaktyczno-przyrodniczej - c.d. drogi powiatowej w lesie na dz. 579(dr),675(dr),614(dr), 950, 934, 924, 904,889, 890, 843/4, 634/1(Ls), Radawa, gm. Wiązownica, na długości : 4307 m - jest usytuowany teren inwestycji. Odcinek ścieŝki rowerowej to istniejąca ścieŝka przyrodniczo-dydaktyczna wzdłuŝ drogi powiatowej relacji Wiązownica Radawa. Odcinek ten przebiega wzdłuŝ rowu otwartego w lesie wraz z wlotami dróg leśnych w ilości 6 sztuk oraz przepustami Φ 40. Od Nadleśnictwa Radymno do ośrodka wypoczynkowego w Radawie, budowa ścieŝki rowerowej nie zmieni warunków wodnych obszaru drogi powiatowej. Rowy odwadniające są utrzymywane przez drogi powiatowe oraz przez nadleśnictwo i nie są tematem niniejszego opracowania. ŚcieŜka nie koliduje z roślinnością lasu. 4. Projektowane zagospodarowanie terenu. Projektuje się wykonanie prac budowlanych polegających na : 1. Wykonaniu ścieŝki rowerowej szerokości 1,50 m wzdłuŝ drogi powiatowej w lesie. 2. Remont istniejącej ścieŝki przyrodniczo-dydaktycznej w lesie wraz z miejscami postoju po 2 stanowiska dla inwalidów na 4 placykach. 3. Wykonanie nowego odcinka ścieŝki rowerowej w lesie, w Radawie. 5. Zestawienie powierzchni poszczególnych części zagospodarowania terenu Stan projektowany : Na przedmiotowych działkach: część III - REMONT nawierzchni ścieŝki dydaktyczno przyrodniczej c.d. drogi powiatowej w lesie na dz. 579(dr),675(dr),614(dr), 950, 934, 924, 904, 889, 890, 843/4, 634/1(Ls) - Radawa, gm. Wiązownica, na długości : 4307 m. str. 5

6 Odcinek ścieŝki rowerowej to istniejąca ścieŝka przyrodniczo-dydaktyczna wzdłuŝ drogi powiatowej relacji Wiązownica Radawa. Odcinek ten przebiega wzdłuŝ rowu otwartego w lesie wraz z wlotami dróg leśnych w ilości 6 sztuk oraz przepustami Φ 40. Od Nadleśnictwa Radymno do ośrodka wypoczynkowego w Radawie, budowa ścieŝki rowerowej nie zmieni warunków wodnych obszaru drogi powiatowej. Rowy odwadniające są utrzymywane przez drogi powiatowe oraz przez nadleśnictwo i nie są tematem niniejszego opracowania. ŚcieŜka nie koliduje z roślinnością lasu Powierzchnia terenu z podziałem na poszczególne elementy: Długość ścieŝki m W tym w lesie 986 m Długość ścieku prefabrykowanego 130 m Powierzchnia ścieŝki wzdłuŝ drogi powiatowej w lesie m2 Powierzchnia ścieŝki wzdłuŝ drogi leśnej m2 Ilość przepustów Φ 40 2 sztuki Ilość przepustów Φ 60 1 sztuka. 6. Warunki w zakresie dziedzictwa kulturowego i zabytków. Obiekty rekreacyjno-dydaktyczne utrzymują i rozwijają dotychczasową funkcję o charakterze wypoczynkowo-sportowym i edukacyjnym. Tym samym wpisują się w otaczający teren, nie naruszają wartości kulturowych środowiska oraz zachowują wyznaczone linie rozgraniczające. Teren działek, na którym usytuowany jest teren inwestycji nie jest terenem wpisanym do rejestru zabytków. 7. Wpływ eksploatacji górniczej. Przedmiotowy teren inwestycji nie znajduje się w granicach czynnego terenu górniczego. 8. Teren Natura Niniejsza działka nie znajduje się w terenie objętym przepisami obowiązującymi dla terenów Natura Inne dane wynikające ze specyfikacji terenu. Specyfikacja i charakter obiektu utrzymują usługę rekreacyjną, sportową i wypoczynkową terenu. str. 6

7 10. Warunki gruntowo-wodne. Projektuje się nawierzchnię z kostki betonowej wibroprasowanej, nie przepuszczalną i odprowadzenie wody opadowej z płyty ścieŝki bezpośrednio na grunt. Na istniejącym terenie ścieŝki rowerowej występują warstwy gruntu przepuszczalnego, piaski drobne i średnie - G 1 - nie wymagające zastosowania sztucznego odwodnienia. 11. Geotechniczne warunki posadowienia. Na podstawie dokonanej oceny podłoŝa gruntowego stwierdzono, Ŝe w miejscu projektowanej ścieŝki występuje poniŝej projektowanej nawierzchni, grunt przepuszczalny- piaski drobny, średnie z niewielką ilością gliny. Do głębokości 1,50 m poniŝej poziomu projektowanej nawierzchni, nie stwierdzono występowania wód gruntowych. Biorąc pod uwagę, Ŝe podłoŝe gruntowe jest przepuszczalne nie zachodzi potrzeba wymuszonego systemu odwodnienia. Ze względu na charakter obiektu, który nie wymaga pozwolenia na budowę ( Ustawa Prawo budowlane, rozdział 4. Art. 29.1, ust.9) nie stosuje się wymogów badania i orzeczenia warunków posadowienia obiektu budowlanego. Obszar objęty remontem charakteryzuje się prostymi warunkami gruntowymi, a jego remont mieści się w ramach I kategorii geotechnicznej. 12. Postępowanie poprzedzające rozpoczęcie robót. Ze względu na projektowany remont obiektu jakim jest teren pasa drogowego nie wymagane jest uzyskanie pozwolenia na budowę ( Ustawa prawo Budowlane, rozdz. 4. Art ust.9.) przed przystąpieniem do robót w terminie min.30 dni przed planowanym rozpoczęciem realizacji naleŝy zgłosić właściwemu organowi zamiar przystąpienia do robót remontowo-budowlanych. 11.Wpływ inwestycji na środowisko. Przedmiotowe przedsięwzięcie ze względu na skalę i charakter przedsięwzięcia nie naleŝy do przedsięwzięć mogących znacząco oddziaływać na środowisko, wymienionych w rozporządzeniu Rady Ministrów z dnia 9 listopada 2004 roku poz Dz. Ust. Nr Zatem zgodnie z art.71. ust.2 ustawy z dnia 3 października 2008 r. (Dz.U.Nr.199,poz.1227) przedmiotowa inwestycja nie wymaga uzyskania decyzji o środowiskowych uwarunkowaniach. 12. Ochrona interesów osób trzecich. Planowana inwestycja jest zaprojektowana i będzie wykonywana tak iŝ nie będzie powodować utrudnień ani ograniczeń dla osób trzecich patrz prawo budowlane i zakres projektu budowlanego. str. 7

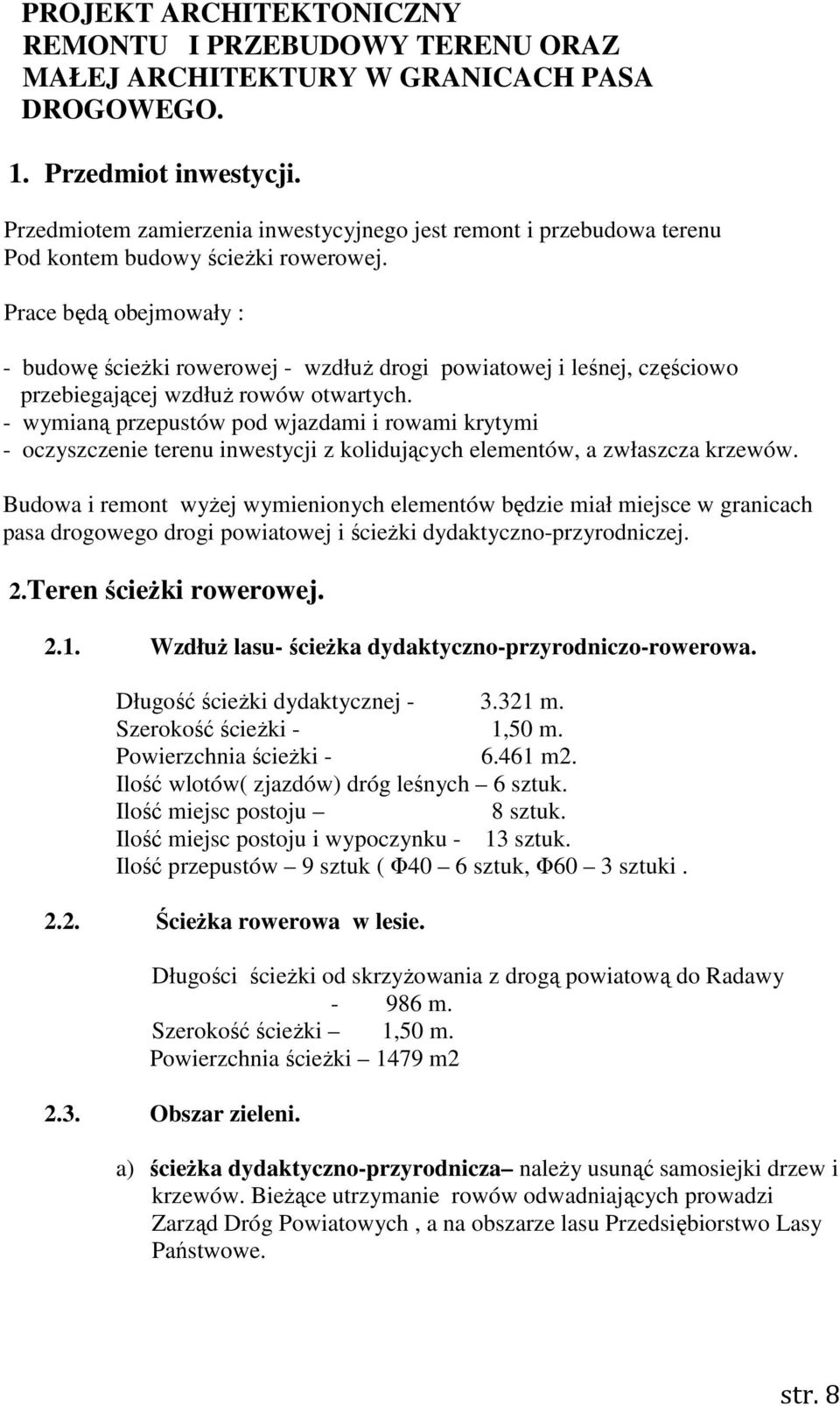

8 PROJEKT ARCHITEKTONICZNY REMONTU I PRZEBUDOWY TERENU ORAZ MAŁEJ ARCHITEKTURY W GRANICACH PASA DROGOWEGO. 1. Przedmiot inwestycji. Przedmiotem zamierzenia inwestycyjnego jest remont i przebudowa terenu Pod kontem budowy ścieŝki rowerowej. Prace będą obejmowały : - budowę ścieŝki rowerowej - wzdłuŝ drogi powiatowej i leśnej, częściowo przebiegającej wzdłuŝ rowów otwartych. - wymianą przepustów pod wjazdami i rowami krytymi - oczyszczenie terenu inwestycji z kolidujących elementów, a zwłaszcza krzewów. Budowa i remont wyŝej wymienionych elementów będzie miał miejsce w granicach pasa drogowego drogi powiatowej i ścieŝki dydaktyczno-przyrodniczej. 2.Teren ścieŝki rowerowej WzdłuŜ lasu- ścieŝka dydaktyczno-przyrodniczo-rowerowa. Długość ścieŝki dydaktycznej m. Szerokość ścieŝki - 1,50 m. Powierzchnia ścieŝki m2. Ilość wlotów( zjazdów) dróg leśnych 6 sztuk. Ilość miejsc postoju 8 sztuk. Ilość miejsc postoju i wypoczynku - 13 sztuk. Ilość przepustów 9 sztuk ( Φ40 6 sztuk, Φ60 3 sztuki ŚcieŜka rowerowa w lesie. Długości ścieŝki od skrzyŝowania z drogą powiatową do Radawy m. Szerokość ścieŝki 1,50 m. Powierzchnia ścieŝki 1479 m Obszar zieleni. a) ścieŝka dydaktyczno-przyrodnicza naleŝy usunąć samosiejki drzew i krzewów. BieŜące utrzymanie rowów odwadniających prowadzi Zarząd Dróg Powiatowych, a na obszarze lasu Przedsiębiorstwo Lasy Państwowe. str. 8

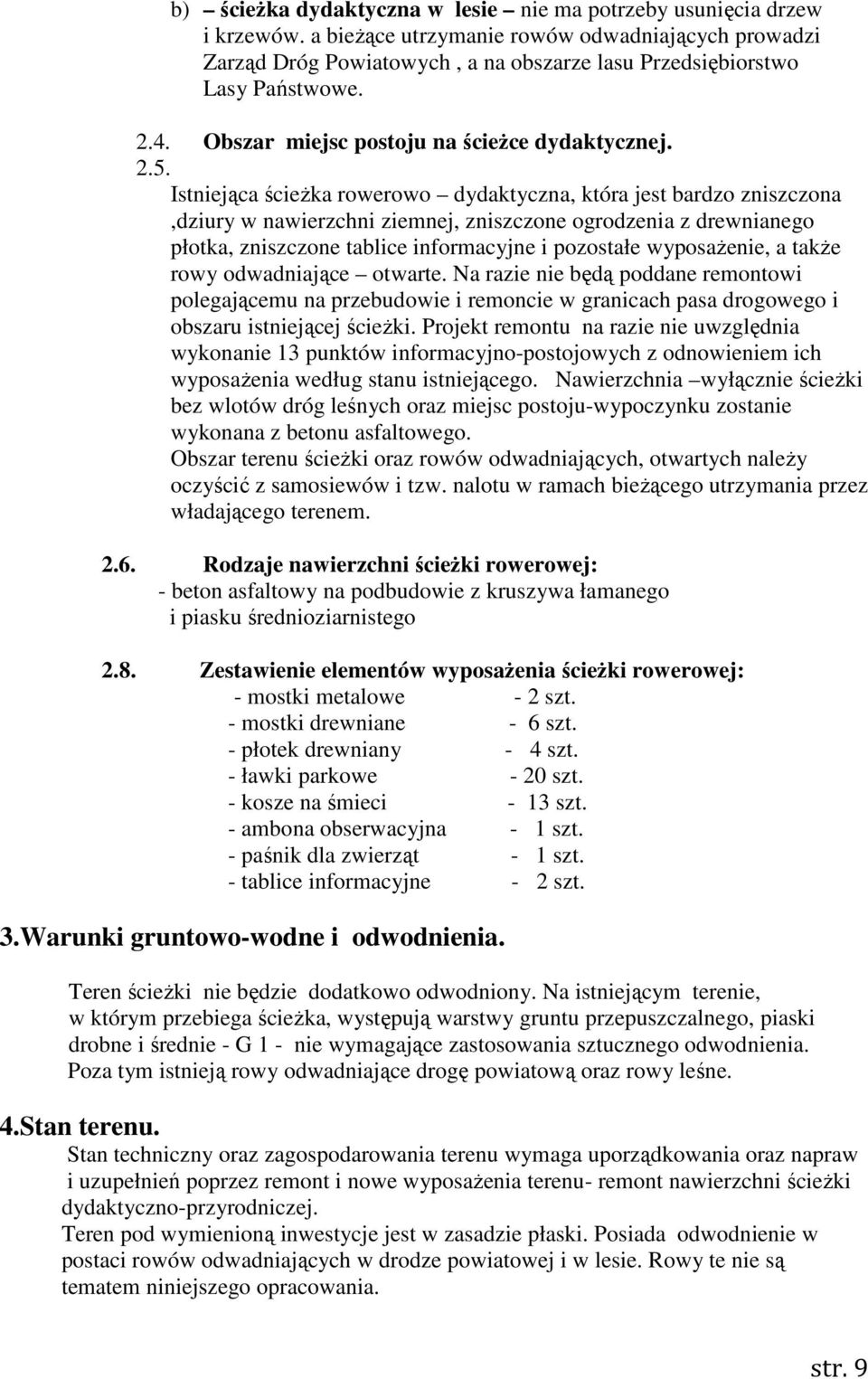

9 b) ścieŝka dydaktyczna w lesie nie ma potrzeby usunięcia drzew i krzewów. a bieŝące utrzymanie rowów odwadniających prowadzi Zarząd Dróg Powiatowych, a na obszarze lasu Przedsiębiorstwo Lasy Państwowe Obszar miejsc postoju na ścieŝce dydaktycznej Istniejąca ścieŝka rowerowo dydaktyczna, która jest bardzo zniszczona,dziury w nawierzchni ziemnej, zniszczone ogrodzenia z drewnianego płotka, zniszczone tablice informacyjne i pozostałe wyposaŝenie, a takŝe rowy odwadniające otwarte. Na razie nie będą poddane remontowi polegającemu na przebudowie i remoncie w granicach pasa drogowego i obszaru istniejącej ścieŝki. Projekt remontu na razie nie uwzględnia wykonanie 13 punktów informacyjno-postojowych z odnowieniem ich wyposaŝenia według stanu istniejącego. Nawierzchnia wyłącznie ścieŝki bez wlotów dróg leśnych oraz miejsc postoju-wypoczynku zostanie wykonana z betonu asfaltowego. Obszar terenu ścieŝki oraz rowów odwadniających, otwartych naleŝy oczyścić z samosiewów i tzw. nalotu w ramach bieŝącego utrzymania przez władającego terenem Rodzaje nawierzchni ścieŝki rowerowej: - beton asfaltowy na podbudowie z kruszywa łamanego i piasku średnioziarnistego 2.8. Zestawienie elementów wyposaŝenia ścieŝki rowerowej: - mostki metalowe - 2 szt. - mostki drewniane - 6 szt. - płotek drewniany - 4 szt. - ławki parkowe - 20 szt. - kosze na śmieci - 13 szt. - ambona obserwacyjna - 1 szt. - paśnik dla zwierząt - 1 szt. - tablice informacyjne - 2 szt. 3.Warunki gruntowo-wodne i odwodnienia. Teren ścieŝki nie będzie dodatkowo odwodniony. Na istniejącym terenie, w którym przebiega ścieŝka, występują warstwy gruntu przepuszczalnego, piaski drobne i średnie - G 1 - nie wymagające zastosowania sztucznego odwodnienia. Poza tym istnieją rowy odwadniające drogę powiatową oraz rowy leśne. 4.Stan terenu. Stan techniczny oraz zagospodarowania terenu wymaga uporządkowania oraz napraw i uzupełnień poprzez remont i nowe wyposaŝenia terenu- remont nawierzchni ścieŝki dydaktyczno-przyrodniczej. Teren pod wymienioną inwestycje jest w zasadzie płaski. Posiada odwodnienie w postaci rowów odwadniających w drodze powiatowej i w lesie. Rowy te nie są tematem niniejszego opracowania. str. 9

10 5.Opis techniczny elementów robót. 5.1.Zakres robót do wykonania: 1.Roboty rozbiórkowe: - nie występują. 2. Roboty przygotowawcze: - pomiary geodezyjne. 3.Roboty ziemne: - zdjęcie humusu - wyjęcie krzewów kolidujących z inwestycją - wykonanie wykopów pod koryto ścieŝki przy uŝyciu sprzętu mechanicznego (koparki) z odwozem ziemi wg. wskazań wykonawcy. 4. Roboty montaŝowe odwodnienia: - wykonanie przepustów kanalizacyjnych Φ 40 cm- 2 sztuki. - wykonanie przepustów kanalizacyjnych Φ 60 cm - 1 sztuki. - wykonanie ułoŝenia ścieków ( betonowych, prefabrykowanych), na ławie Ŝwirowej gr. 20 cm. 5. Prace budowlane do ścieŝki rowerowej: - wykonanie koryta na głębokości 34 cm na szerokości 1,50 m. - wykonanie ułoŝenia podbudowy z kruszywa łamanego 4/63, stabilizowanego mechanicznie. - wykonanie ułoŝenia podbudowy z warstwy piasku średnioziarnistego. - wykonanie ułoŝenia nawierzchni ścieŝki z betonu asfaltowego - wykonanie remontu mostków metalowych( 2 sztuki ) istniejących w terenie. 6.Elementy wyposaŝenia terenu ścieŝki ławki parkowe i kosze na śmieci - 25 sztuk ławek parkowych typu np. Osloz koszami na śmieci w tej samej ilości typu np. Agora nie będą montowane płotki ogrodzeniowe, drewniane do odtworzenia nie będą montowane tablice informacyjne w ilości 2 sztuk -nie będą montowane mostki drewniane 2 sztuki, nie będą montowane mostki metalowe - 2 sztuki, pozostają do remontu oznakowanie pionowe ścieŝki 1 sztuka montowane wg. zaleceń producenta. str. 10

11 7.Uwagi końcowe. Wszystkie roboty budowlane i budowlano-montaŝowe naleŝy wykonać zgodnie z projektem technicznym, warunkami technicznymi wykonania i odbioru robót budowlanych oraz zaleceniami producentów materiałów budowlanych pod nadzorem kierownika robót, a takŝe zgodnie z aktualnymi przepisami BHP i P.POś. Przy wykonywanych robotach nie występują prace wymagające opracowania planu BIOZ. Wykonawca do realizacji robót zobowiązany jest zastosować wyłącznie materiały i wyroby budowlane posiadające wymagane atesty i świadectwa jakości oraz załączyć ww. dokumenty do dokumentacji odbiorowej inwestycji. 8. Informacje pozostałe. Integralna częścią projektu jest część opisowa, rysunkowa oraz specyfikacje techniczne wykonania i odbioru robót budowlanych oraz część kosztowa- przedmiar i kosztorys inwestorski. 9.Wpływ inwestycji na środowisko. Przedmiotowe przedsięwzięcie ze względu na skalę i charakter przedsięwzięcia nie naleŝy do przedsięwzięć mogących znacząco oddziaływać na środowisko, wymienionych w rozporządzeniu Rady Ministrów z dnia 9 listopada 2004 roku poz Dz. Ust. Nr Zatem zgodnie z art.71. ust.2 ustawy z dnia 3 października 2008 r. (Dz.U.Nr.199,poz.1227) przedmiotowa inwestycja nie wymaga uzyskania decyzji o środowiskowych uwarunkowaniach. 10. Ochrona interesów osób trzecich. Planowana inwestycja jest zaprojektowana i będzie wykonywana tak iŝ nie będzie powodować utrudnień ani ograniczeń dla osób trzecich patrz prawo budowlane i zakres projektu budowlanego. Opracowała : mgr inŝ. arch. Marta Bogusz str. 11

12 UZGODNIENIA : str. 12
