Moc Agregatu SERWIS PRP STANDBY. SERIA HR Wyciszone dla wypożyczalni Powered by SCANIA

Transkrypt

1 H1R CHŁODZONE CIECZĄ TRÓJFAZOWE 50 HZ STAGE 3A OLEJ NAPĘDOWY Moc Agregatu SERWIS PRP STANDBY Moc kva Moc kw Prędkość obrotowa r.p.m Standardowe Napięcie V 400/230 Standardowe Napięcie V /132 Wartość przy cos fi Cos Phi 0,8 01 Firma HIMOINSA posiada certyfikat jakości ISO 9001 Agregaty prądotwórcze HIMOINSA są zgodne z następującymi dyrektywami CE: 2006/42/CE Bezpieczeństwo maszyn. Niskie napięcia 2006/95/WE. Kompatybilność elektromagnetyczna 2004/108/CE. 2000/14/WE Poziom hałasu. Emisja hałasu na zewnątrz urządzenia. (ze zmianami wprowadzonymi przez 2005/88/WE) Emisji zanieczyszczeń gazowych i pyłowych 97/68/WE. (ze zmianami wprowadzonymi przez 2002/88/WE i 2004/26/WE) EN 12100, EN 13857, EN Warunki otoczenia odniesienia: 1000 mbar, 25 C, wilgotność 30%. Moc wg ISO 3046 normatywne. P.R.P. Prime Power - ISO 8528: moc głównym jest maksymalna moc dostępna przy zmiennej mocy, która może być dostarczana przez nieograniczoną liczbę godzin rocznie, ograniczone czasem konserwacji. Dopuszczalne obciążenie nie powinno przekraczać 80% na 24h pracy. Możliwe przeciążenie 10% tylko w czasie testów urządzenia. Standby Power (ISO 3046 Fuel Stop Power): moc dostępna do wykorzystania przy zmiennym obciążeniu, lecz nie więcej niż 500h, przy ograniczeniach: 100% obciążenia nie więcej niż 25h rocznie; 90% obciążenia nie więcej niż 200h rocznie. Brak możliwości przeciążenia. Zastosowanie zasilanie awaryjne. SIEDZIBA HIMOINSA: Fabryka Murcia - San Javier, km San Javier (Murcia) Hiszpania Tel Fa Fa info@himoinsa.com Fabryki: HISZPANIA FRANCJA INDIE CHINY USA Subsydaria: WŁOCHY PORTUGALIA POLSKA NIEMCY SINGAPUR ZEA MEKSYK PANAMA ARGENTYNA UK

2 Specyfikacja silnika r.p.m. SILNIK Moc nominalna kw 354 Producent SCANIA Model DC13 71A (02-02) Typ silnika Typ układu wtryskowego Sposób zasilania Wysokoprężny 4-suwowy Bezpośredni Turbodoładowany z intercoolerem Układ cylindrów 6-L Średnica i skok mm Pojemność skokowa L 12,7 System chłodzenia Specyfikacja oleju silnikowego Ciecz chłodząca ACEA E3,E4,E5 lub E7 Stopień sprężania 17,3:1 Zużycie paliwa przy 100% obc. l/h 85,5 Zużycie paliwa przy 75% obc. l/h 64,76 Spalanie przy 50% PRP l/h 43,38 Zużycie oleju przy pełnym obciążeniem g/kwh 0,3 Pojemność układu smarowania L 38 Regulator silnika Typ Elektroniczny Filtr powietrza Typ Suchy Wewnętrzna średnica rury wydechowej mm 90 PRP 02 Prądnica Dane prądnicy Liczba biegunów Nr 4 Połączenie uzwojenia Układ gwiazda Montowane na ramie S-1 14" Klasa izolacji Klasa Klasa H Stopień ochrony (zgodnie z IEC-34-5) System wzbudzenia Regulator napięcia Ułożyskowania Sprzęgło Powłoka IP23 Samowzbudna i samoregulująca A.V.R. (Elektroniczny) Pojedyncze łożyskowanie Sprzęgło elastyczne Standard (impregnacja próżniowa)

3 Typ instalacji Układ Wydechowy Ciepło emitowane do gazów wylotowych C 525 Przepływ gazów wylotowych Kg/s 0,467 Średnica układu wydechowego mm 160 Ciepło wydostające się przez wydech KCal/Kwh 619,45 Układ Dolotowy Zapotrzebowanie powietrza do spalania przy m3/h 1350 Zapotrzebowanie powietrza do spalania przy. m3/s 9,58 Przepływ powietrza wentylatora alternatora m3/s 0,8 Układ Rozruchowy Moc rozrusznika kw 5,5 Moc rozrusznika CV 7,48 Napięcie zewnętrzne Vcc Układ Zasilania Specyfikacja oleju silnikowego Olej napędowy Zbiornik paliwa L 2.090

4 Wymiary Waga i wymiary (L) (H) (W) Długość mm Wysokość mm Szrokość mm Wymiary transportowe m3 23,91 (*) Waga z płynami Kg Pojemność zbiornika paliwa L 2.090,0 Autonomia Godziny 32 Poziom hałasu db(a)@7m 69 ± 2,3 (*) (ze standardowymi akcesoriami) WERSJA STANDARDOWA (Stalowy zbiornik) Himoinsa zastrzega sobie prawo do wprowadzania zmian bez uprzedzenia Waga i wymiary bazują na standardowym produkcie w stanie suchym. Ilustracja może zawierać wyposażenie opcjonalne Dane techniczne tutaj opisane opierają się na informacjach dostępnych w momencie wydruku. Wzór przemysłowy chroniony patentem Lokalny przedstawiciel

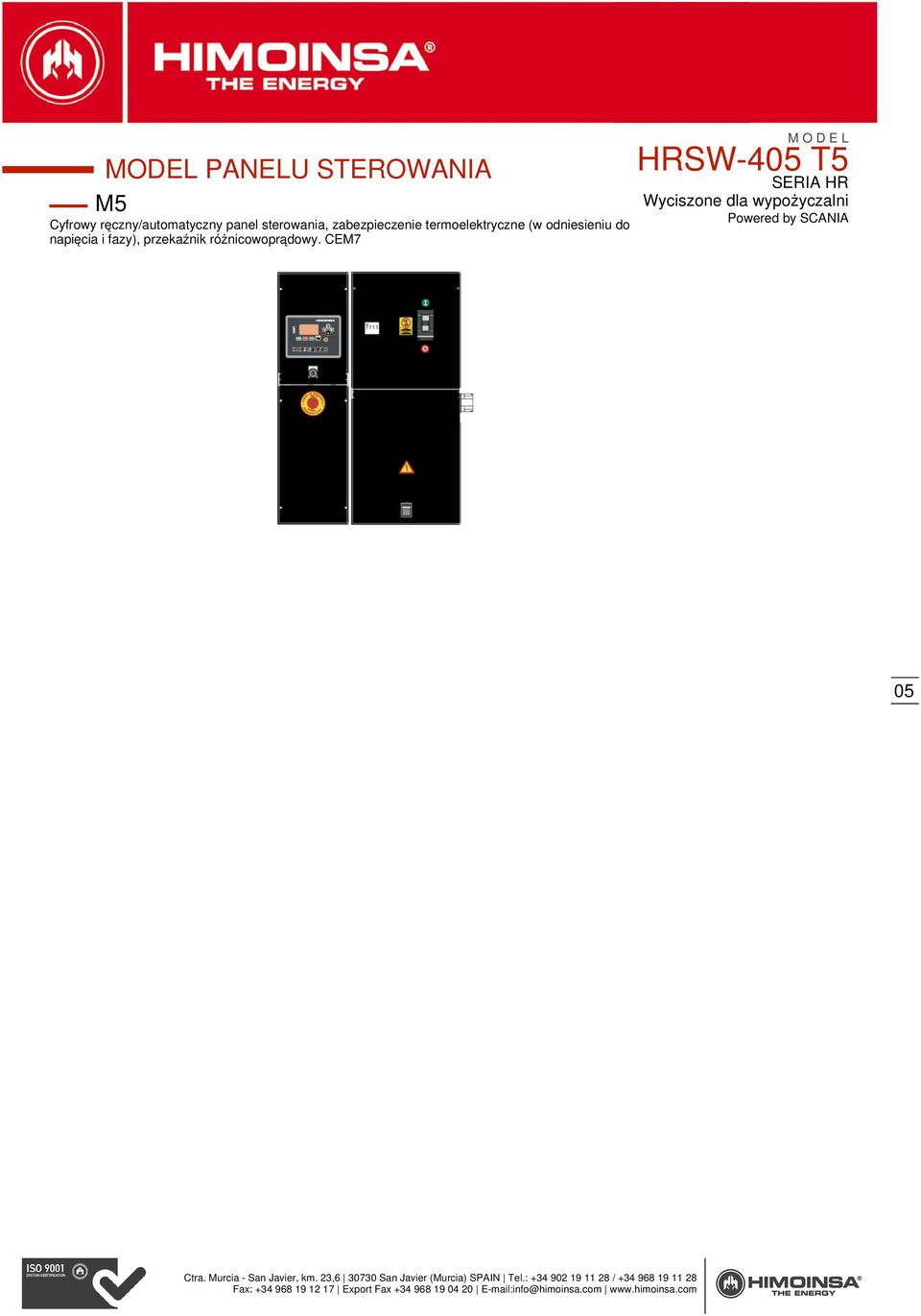

5 MODEL PANELU STEROWANIA M5 Cyfrowy ręczny/automatyczny panel sterowania, zabezpieczenie termoelektryczne (w odniesieniu do napięcia i fazy), przekaźnik różnicowoprądowy. CEM7 05

6 Specyfikacja kontrolera (I) : Standar : Not included : Optional Odczyt parametrów agregatu CEM 7 Napięcie międzyfazowe Napięcie międzyfazowe Amperaż Częstotliwość Moc (kva) Moc aktywna (Kw) Moc bierna (kvar) Współczynnik mocy Odczyt parametrów sieci CEM 7 Napięcie fazowe Napięcie fazowe Amperaż Częstotliwość Moc pozorna Moc aktywna Moc reaktywna Współczynnik mocy 06 Odczyt parametrów silnika CEM 7 Temperatura cieczy chłodzącej Ciśnienie oleju Poziom paliwa Napięcie baterii Obroty silnika Prąd ładowania baterii z alternatora Zabezpieczenia silnika CEM 7 Wysoka temperatura cieczy chłodzącej Wysoka temperatura cieczy chłodzącej - informacja z czujnika Niska temperatura cieczy chłodzącej - informacja z czujnika Niskie ciśnienie oleju Niskie ciśnienie oleju - informacja z czujnika Niski poziom cieczy chłodzącej Nieoczekiwane zatrzymanie

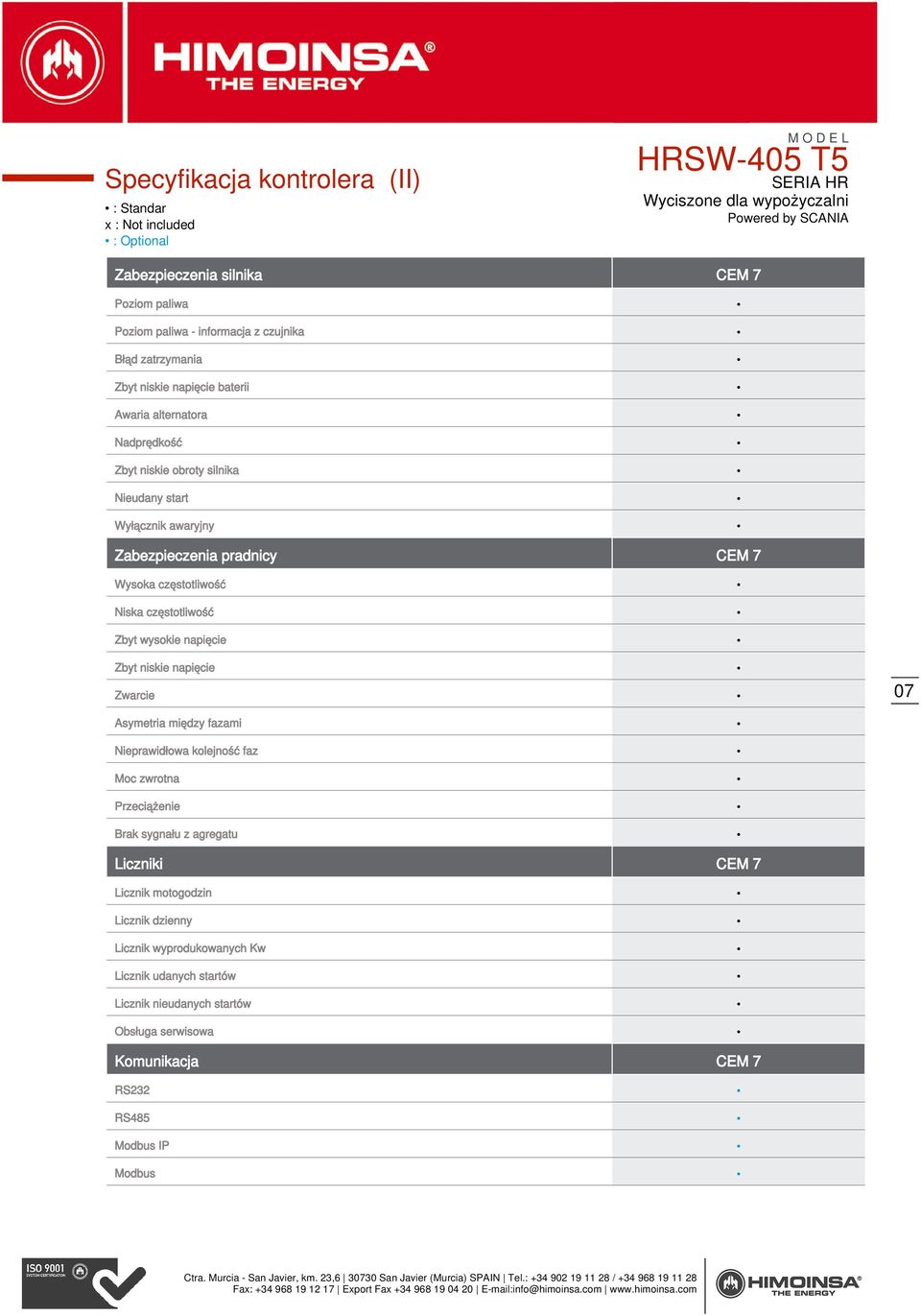

7 Specyfikacja kontrolera (II) : Standar : Not included : Optional Zabezpieczenia silnika CEM 7 Poziom paliwa Poziom paliwa - informacja z czujnika Błąd zatrzymania Zbyt niskie napięcie baterii Awaria alternatora Nadprędkość Zbyt niskie obroty silnika Nieudany start Wyłącznik awaryjny Zabezpieczenia pradnicy CEM 7 Wysoka częstotliwość Niska częstotliwość Zbyt wysokie napięcie Zbyt niskie napięcie Zwarcie Asymetria między fazami Nieprawidłowa kolejność faz Moc zwrotna Przeciążenie Brak sygnału z agregatu 07 Liczniki CEM 7 Licznik motogodzin Licznik dzienny Licznik wyprodukowanych Kw Licznik udanych startów Licznik nieudanych startów Obsługa serwisowa Komunikacja CEM 7 RS232 RS485 Modbus IP Modbus

8 Specyfikacja kontrolera (III) : Standar : Not included : Optional Komunikacja CEM 7 CCLAN Oprogramowanie PC Modem analogowy GSM/GPRS modem Zdalny panel Moduł telesygnałowy J1939 (8 + 4) Cechy CEM 7 Historia alarmów Start zewnętrzny Blokada startu Błąd załączenia sieci Start zewnętrzny EJP Kontrola podgrzewu silnika Załączenie stycznika agregatowego Aktywacja stycznika agregatowego i sieciowego Kontrola systemu przetaczania paliwa Kontrola temperatury silnika Wymuszona nadprędkość Alarmy programowalne Start agregatu w funkcji testu Wyjscia programowalne Wielojęzykowy (10) / (opc. +100) 08 Funkcje specjanlne CEM 7 Pozycjonowanie GPS Synchronizacja Synchronizacja sieci Eliminacja drugiego zera (0) RAM7 Zdalny panel Programowalny zegar

9 Wyposażenie standardowe i opcjonalne agregatów Silnik Silnik wysokoprężny Czterosuwowy Chłodzony cieczą Instalacja 24V Chłodnica z wentylatorem Filtr z separatorem wody (z wziernikiem) Elektroniczny regulator Czujnik temperatury cieczy Czujnik ciśnienia oleju Czujnik niskiego poziomu cieczy Suchy filtr powietrza Osłony elementów gorących Osłony elementów ruchomych Alternator Samowzbudna i samoregulująca Stopień ochrony IP23 Klasa izolacji H System elektryczny Panel manualny z kontrolerem CEM7 i wyłącznikiem awaryjnym Panel odbioru mocy Zabezpieczenie przed otwarciem panelu odbioru mocy z alarmem Wyłącznik główny akumulatora Wyłącznik doziemnozwarciowy (regulowany czas i czułość) standardowo dla A5 i AS5 z wyłącznikiem głównym Wyłącznik główny 4-polowy Alternator - z uziemieniem Zainstalowana bateria/e rozruchowa/e z podłączeniem do silnika Wyjście do uziemienia (nie zawiera pręta uziemiającego) 09 Wersja wyciszona Rama stalowa Pompa opróżniania miski olejowej Korek paliwa zamykany na klucz Wyłącznik awaryjny (podwójne zabezpieczenie na panelu i obudowie) Przyłącze kabli mocy Okno w drzwiach, umożliwiające obserwację panelu, alarmów i pomiarów Wygodny dostęp do uzupełniania płynu chłodzącego Szybkozłącza do instalacji systemu przetaczania paliwa Zamki zatrzaskowe Szczelna wanna, zabezpieczająca przed wydostaniem się płynów eksploatacyjnych Zbiornik paliwa dużej pojemności z możliwością łatwego napełniania z zewnątrz Wygodny dostęp do czyszczenia i opróżniania zbiornika paliwa Wygodny dostęp do czyszczenia obudowy Powiększone podwozie chroniące obudowę Sanie do ciągania i kieszenie do transportu wózkiem widłowym Uchylna pokrywa wydechu Tłumik drgań Rama zintegrowana ze zbiornikiem paliwa

10 Wyposażenie standardowe i opcjonalne agregatów Wersja wyciszona Czujnik poziomu paliwa Obudowa dźwiękochłonna ze stali wysokogatunkowej Duża wytrzymałość mechaniczna Niski poziom hałasu Wyciszenie wysokogatunkową wełną mineralną Malowanie proszkowe Łatwy dostęp serwisowy Ucho do podnoszenia dźwigiem Stalowy tłumik wydechu - 35dB(A) Opcjonalny : Trójdrożny zawór paliwowy (dostępny w wersjach 1/2" i 3/4") Pompa do przetaczania paliwa 10

11 Podsumowanie PDF utworzony : 27/05/ :10 Autor : Himoinsa Liczba stron : 11 Typ: Dane techniczne - Seria hr Stworzony przez dział techniczny Himoinsa SL Strona 1. Dane agregatu Strona 2. Specyfikacja silnika. Specyfikacja prądnicy. Strona 3. Dane instalacyjne Strona 4. Wymiary Strona 5. Model panelu sterowania Strona 6. Specyfikacja kontrolera (I) Strona 7. Specyfikacja kontrolera (II) Strona 8. Specyfikacja kontrolera (III) Strona 9. Charakterystyka prądnicy + opcje Strona 10. Charakterystyka prądnicy + opcje Strona 11. Podsumowanie PDF (ID504C ) 11
