DVB-T 107. PO Instrukcja obsługi

Transkrypt

1 DVB-T 107 PO Instrukcja obsługi

2

3 DVB-T 107 PO Instrukcja obsługi Odbiornik cyfrowy

4 Środki ostrożności OSTRZEŻENIE: W celu zmniejszenia ryzyka wystąpienia pożaru lub porażenia prądem należy uważać aby urządzenie było utrzymywane z dala od wody i wilgoci. OSTZREŻENIE: Baterie nie mogą być wystawione na działanie wysokich temperatur takich jak bezpośrednie działanie promieni słonecznych.

5 WSTĘP Przednia strona 1 Tylna strona 1 Pilot zdalnego sterowania 2 PODŁĄCZANIE SYSTEMU Ogólne 3 Podłączanie do TV 3 ROZPOCZĘCIE EKSPLOATACJI Witajcie 4 Instalacja 4 OBSŁUGA CONTENTS Zmiana kanału 5 Dostęp do Elektronicznego przewodnika po programach (EPG) 5 EDYCJA KANAŁÓW Edycja menu kanałów 6 Lista kanałów TV 6 Lista kanałów radiowych 6 Usuwanie 6 USTAWIENIA SYSTEMOWE Menu ustawień systemowych 7 Język 7 System TV 7 Ustawienia czasu lokalnego 7 Ustawienia timera 8 Blokada rodzicielska 8 Ustawienia OSD 8 Ulubione 8 Ustawienia automatyczne 9 Ustawienia wielokrotnego wyświetlania 9 Pozostałe 9 URZĄDZENIA Menu główne urzadzeń 10 Informacje 10 Ustawienia fabryczne 10 Aktualizacja oprogramowania 10 Bezpieczne usuwanie urządzenia USB 10 GRY Gry 11 REC /NAGRYWANIE Menu główne nagrywania 12 Odtwarzacz multimedialny 12 Informacje PVR 13 Ustawienia PVR 13 PRZESUNIĘCIE CZASU/NAGRYWANIE Przesunięcie czasu 14 Nagrywanie 14 WSKAZÓWKI DO ROZWIĄZYWANIE PROBLEMÓW 15 DANE TECHNICZNE 16

6 INTRODUCTION O STB Przednia strona Czujnik zdalnego sterowania wejście DC wejście USB Tylna strona antena TV Złącze dla zewnętrznej anteny TV wideo kompozytowe RF loop through dla wyjście HDMI urządzeń zewnętrznych Miksowanie audio 2 kanałów L/D

7 INTRODUCTION Pilot zdalnego sterowania 1 W trybie gotowości (STANDBY) (Włącz STB) 2 FAV (Otwiera listę Ulubionych); 3 EPG (otwiera elektroniczny przewodnik po programach) 4 VOL+/-: Zwiększanie i zmniejszanie głośności 5 Menu (otwiera i zamyka ekran menu); 6 AUDIO (wybieranie trybu audio i audio zapisu); 7 Strzałka/CH+, -/VOL+,- (Strzałka: Przycisk nawigacji menu) 'CH+/-: +/-: Kanały w górę i w dół JVOL+/-: Zwiększanie i zmniejszanie głośności ) 8 OK przycisk (potwierdzenie wybranej opcji w menu); 9 IWYJŚCIE (Wyjście z menu) 10 Klawisze numeryczne (Po wyborze wartości numerycznej bezpośrednio przełaczy na wybrany kanał 11 Rewind (przewijanie) 12 Wstecz 13 NAGRYWANIE (nagrywanie programu TV) 14 FILE (Wejście do menu odtwarzacza multimedialnego) 155 MUTE (włączenie/wyłączenie dźwięku) 16 TV/RADIO (Switch between TV and Radio) 17 CH+/-: Channel Up and Down 18 SUBTITLE (NAPISY włączone/wyłączone) 19 POWRÓT (Switch to previous channel) 20 TTX (Open interactive service) 21 INFO (Wcisnąć aby otrzymać informacje o aktualnie oglądanym kanale/ przewodnik po obsłudze ) 22 Czerwony/zielony/żółty/niebieski przycisk (dla interaktywnych funkcji/przyciski funkcji podmenu) 23 Do przodu 24 Następne 25 STOP (Zatrzymywanie odtwarzania programu lub nagrywania) 26 PLAY (odtwarzanie) PAUSE(Pauza/aktywne dla funkcji przesunięcia czasu)

8 PODŁĄCZANIE DO URZĄDZENIA TV Ogólne Istnieją różne rodzaje urządzeń TV i inne sprzęty, które można połączyć z urządzeniem STB. W tej instrukcji obsługi pokazane są niektóre z standardowych sposobów podłączania sprzętu. Podłączanie do urządzenia TV

9 ROZPOCZĘCIE EKSPLOATACJI Witajcie Podczas pierwszego korzystania z urządzenia na ekranie pojawi się menu powitalne "Welcome". Należy wcisnąć przycisk nawigacji (strzałkę) aby ustawić region, język, tryb wyświetlania oraz proporcje obrazu (Aspect Mode). Oznaczyć "OK" potem wcisnąć przycisk "OK" aby rozpocząć nawigację po ekranie. Instalacja 1 Wcisnąć przycisk "MENU" aby wejśc do menu głównego. 2. Wcisnąć przycisk GÓRA lub DÓŁ aby zaznaczyć opcję "Installation", wcisnąć przycisk "RIGHT" W PRAWO aby wejść do menu instalacji.. 3. Wcisnąć przycisk strzałki w GÓRĘ lub w DÓŁ aby zaznaczyć wybraną treść-opcję a następnie wcisnąć przycisk "OK" aby wejść do podmenu. 4. Wcisnąć przycisk "EXIT" aby wyjść z menu. Automatyczne wyszukiwanie. 1. Należy wybrać "Auto Scan", wcisnąć przycisk "OK" aby wejść do menu Auto Scan. 2. Wcisnąć przycisk strzałki aby wybrać "FTA Only", następnie zaznaczyć opcję "Search", wcisnąć przycisk "OK" aby rozpocząc wyszukiwanie. LCN W przypadku jeśli funkcja LCN( Logical Channel Number-logiczna liczba programów) jest aktywowana nie ma możliwości zmiany oryginalnej liczby kanałów TV przy pomocy wyszukiwania, funkcję LCN można aktywować lub deaktywować przy pomocy ustawienia "LCN " na on/off.

10 OBSŁUGA Zmiana kanałów Istnieją trzy sposóby zmiany kanałów poprzez listę kanałów, poprzez wybór numeru konkretnego programu oraz przez listę kanałów pojawiającą się na ektranie: 1. Poprzez listę kanałów: Aby korzystać z nawigacji po kanałach należy wcisnąć strzałkę na pilocie zdalnego sterowania w kierunku góra lub dól. a. Wybór poprzez konkretny numer kanału: Należy wprowadzić numer kanału bezpośrednio poprzez korzystanie z pilota zdalnego sterowania, następnie wcisnąć przycisk "OK" w momencie kiedy wybraliśmu numer odpowiedniego kanału. 2. Wybór poprzez listę kanałów pojawiąjącą się na ekranie: Konkretny kanał wybrać można poprzez wybór z listy kanałów, która pojawia się na ekranie. Lista pojawi się na ekranie w przypadku jeśli korzysta się z menu głównego STB. Patrz pod "Edycja kanałów" w tej instrukcji obsługi. Dostęp do Elektronicznego przewodnika po programach (EPG) Dostep do EPG dla wszystkich programów: 1. Wcisnąć przycisk "EPG" aby wejść do menu EPG. 2. Wcisnąć przycisk nawigacji-strzałkę aby przejsć do listy kanałów, listy wydarzeń jednej listy kanałów oraz po obecnych/przyszłych wydarzeniach. 3. Wcisnąć przycisk oznaczony kolorem "zielony" aby dodać do wydarzeń timer. 4. Wcisnąć przycisk oznaczony kolorem "czerwony" aby pokazać menu " linii czasu".

11 EDYCJA KANAŁÓW Menu edycji kanałów 3. Wcisnąć przycisk "MENU" aby wejśc do głównego menu. a. Wcisnąć przycisk-strzałkę "GÓRA" lub "DÓŁ " aby zaznaczyć opcję "Edit Channel" (edytuj kanały), wcisnąć przycisk-strzałkę w "PRAWO" aby wejść do menu edycji kanałów. b. Wcisnąć przycisk-strzałkę "GÓRA" lub "DÓŁ aby wybrać konkretną pozycję, następnie wcisnąć przycisk "OK" aby wejść do podmenu. c. Przycisnąć przycisk "EXIT" aby wyjść z menu. Lista kanałów TV 1. W menu edycji kanałów TV nalezy wybrać opcję "TV Channel List", wcisnąć przycisk "OK" aby wejśc do menu listy kanałów TV. 2. Przycisnąć strzałkę "GÓRA" lub "DÓŁ " aby wybrać dany kanał, następnie wcisnąć przycisk OK aby wyświetlić wybór kanałów TV. Przy pomocy tego menu można wybrać ulubione, zablokować, przeskoczyć, przesunąć, organizować oraz usunąć i zmienić nazwę kanałów: Wcisnąć przycisk "FAV", następnie wcisnąć przycisk "OK" aby edytować funkcje FAV (ulubione). Wcisnąc przycisk oznaczony kolorem, następnie wcisnąć przycisk "OK" aby edytować odpowiednią funkcję. Lista kanałów radiowych 1. W menu edycji kanałów nalezy wybrać opcję "RADIO Channel List", wcisnąc przycisk "OK" aby wejść do menu listy RADIO kanałów. 2. Wcisnąć przycisk "GÓRA" lub "DÓŁ " aby wybrać dany kanał, a następnie wcisnąć przycisk OK aby móc słuchać danego kanału RADIOWEGO.. UWAGA: W zasadzie praca z "Listą kanałów radiowych" wygląda tak samo jak wpraca w menu "Lista kanałów TV, natomiast istnieje jedna różnica: W menu Lista kanałów radiowych nie istnieje informacja video, dlatego też pokazuje się tylko logo stacji radiowych z prawej strony ekranu. Usuwanie 1. W menu edycji kanałów należy wybrać "Usuń wszystko" i przycisnąć przycisk "OK". Urządzenie wyświetli komunikat o wprowadzeniu hasła (ustawione haslo to "0000"). 2. Na ekranie pojawi się okienko z ostrzeżeniem. Należy wybrać opcję "Yes", wcisnąć przycisk "OK" aby usunąć wszystkie kanały. Wybierając opcję "No", należy zatwierdzić przyciskiem "OK" aby zrezygnować z usuwania wszystkich kanałów..

12 USTAWIENIA SYSTEMOWE Menu ustawień systemowych Menu ustawień systemowych pozwala na wybór języka (Language), TV systemu (System), ustawienia czasu lokalnego (Local Time Setting), ustawienia timera (Timer Setting), blokady rodzicielskiej (Parental Lock), ustawień OSD, ulubionych, ustawień automatycznego opisu (Auto Description Setting), ustawień wielokrotnego wyświetlania i innych. 1. Wcisnąć przycisk "MENU" aby wejść do menu głównego. a. Przycisnąć strzałkę "GÓRA lub "DÓŁ " aby zaznaczyć opcję "System Setup", przycisnąćprzycisk strzałkę w "PRAWO" aby wejśc do menu ustawień systemowych. b. Przycisnąć przycisk strzałkę "GÓRA" lub "DÓŁ " aby oznaczyć odpowiednią pozycję, następnie wcisnąć przycisk "OK" aby wejśc do podmenu. 2. Wcisnąć przycisk "EXIT" aby wyjść z menu. Język To menu pozwala na wybór odpowiedniego języka. System TV To menu pozwala na regulację ustawień rozdzielczości video, współczynnika proporcji ekranu i cyfrowego audio wyjścia. Rozdzielczość video: Według źródła /w oryginale/480i/480p/576i/576p/ 720p@50HZ/720p@60HZ/1080i@50HZ/ 1080i@60HZ/ 1080p@50HZ/ 1080p@60HZ Proporcje ekranu: Auto/4:3PS/4:3LB/6:9 Ustawienia czasu lokalnego To menu pozwala na regulację ustawień regionu i czasu. Region: To menu pomaga przy wyborze regionu. GMT Usage: To menu umożliwia ustwienia GMT. Możliwości jakie istnieją:według regionu/zdefioniowane przez użytkownika/wyłączone GMT Offset: To menu jest funkcjonalne tylko w przypadku jeśli wybrana jest opcja "User Define' w GMT menu użytkownika. GMT przesunięcie w odstępie "-J 1:30 ~ +12:00", zwiększa się stopniowo o pół godziny Czas letni: Możliwości jakie istnieją: włączone/wyłączone Menu "Data i Czas funkcjonują tylko wtedy jesli wybrane jest OFF w menu użytkownika GMT. Przycisnąć przycisk numeryczny aby ustawić odpowiedni czas.

13 Ustawienia timera To menu umożliwia ustawienia timera dla programów. Istnieje możliwość ustawienia 8 opcji mierzenia czasu. Timer mode/tryb pracy: Off (wyłączone)/once (jednokrotnie)/daily (dziennie)/weekly (tygodniowo)/monthly (miesięcznie) Timer service/opcje: Channel/Record (kanał/zapis) Wakeup Channel/Budzenie: Odpowiedni kanał można ustawić jako kanał budzenia. Wakeup Date/Data budzenia: Poprzez przyciski numeryczne należy wprowadzić odpowiednią datę budzenia. On Time/Na czas: Poprzez przyciski numeryczne należy wprowadzić odpowiednią godzinę. Duration/Trwanie: Poprzez przyciski numeryczne należy wprowadzić odpowiedni okres czasu. Blokada rodzicielska Ta opcja umożliwia ustawienie blokady menu i kanałów, poprzez nią zmienia sie również hasło dostępu. 1. W menu "System Setup"(ustawienia systemowe), nalezy wybrać "Parental Lock" (blokada rodzicielska), a następnie przycisnąć przycisk "OK", system wyświetli komunikat o wprowadzeniu hasła (ustawione hasło to "0000"). 2. Po wprowadzeniu odpowiedniego hasła za pomocą klawiszy numerycznych, blokada rodzicielska będzie aktywna. Menu Lock/blokada menu: aby zablokować menu należy wybrać opcję Edit channel/ Installation menu (edycja kanału/menu instalacji). W momencie wprowadzania tych menu należy wprowadzić hasło. Opcje jakie można ustawić to blokowanie/odblokowywanie menu. Ograniczenie wiekowe: Off(wyłączone)/ AGE(WIEK)4/AGE5/AGE6/AGE7/AGE8/AGE9/AGE10/A GE11 /AGE 12/ AGE 13/AGE14/AGE15/AGE16/AGE1 7/AGE18 New Password/Nowe hasło: W celu zmiany dotychczasowego hasła. Confirm Password/Potwierdzenie hasła: W celu zapisania nowego hasła. Ustawienia OSD To menu umożliwia ustawienie czasowego ograniczenia wyświetlania OSD-a i OSD przezroczystość. OSD czasowe ograniczenie: 7-70 OSD przezroczystość: Ustawienia przezroczystości OSD: bez/10%/20%/30%/ 40%. ' Ulubione To menu umozliwia zmiane nazw grupy Ulubionych. 1. W menu kanałów należy wybrać Ulubione, przycisnąć przycisk "OK" aby wejść do menu odpowiedzialnego za Ulubione kanały. 2. Nalezy wybrać odpowiednią grupę kanałów, przycisnąć przycisk OK aby otworzyć klawiature ekranu. Wprowadzeniem liter i cyfr za pomocą przycisków strzałek należ wprowadzić nowe nazwy i wcisnąć przycisk OK aby zatwierdzic wprowadzone zmiany. Po zakonczonej edycji, należy oznaczyć opcję "OK" na klawiaturze ekranowej aby potwierdzić prawidłowo wpisane nazwy grup z ulubionymi kanałami. 3. Wcisnąć przycisk "EXIT" aby wyjść z menu Ulubione.

14 Ustawienia opisu AUDIO To menu umożliwia ustawienie AD (audio opisu) serwisu, korzystanie z AD jako domyślnego i regulację głośności AD : AD serwis: włączone/wyłączone Use AD as default: włączone/wyłączone Regulacja głośności AD: -3~3 Ustwienia wielokrotnego wyświetlania To menu umożliwia ustawienia opcji wielokrotnego wyświetlania 1. W opcji "System Setup" (ustawienia systemowe) należy wybrać "Multiview Setting" (ustawienia wielokrotnego wyświetlania) a nastepnie wcisnąć przycisk "OK', wybrać odpowiednią pozycję 4+1 obraz lub 3x3 obrazy. 2. Po dokonaniu wyboru odpowiedniej pozycji należy wcisnąć przycisk "EXIT" (wyjście), który umożliwia wyjście z menu głównego a następnie wcisnąć przycisk oznaczony kolorem "BLUE" (niebieski) aby wejść w opcję wielokrotnego wyświetlania. Ustawienia wielokrotnego wyświetlania: 4+1 obraz/3x3 obrazy >n Setting O n Of f Pictures 3x3 Pictures Pozostałe To menu umożliwia ustawienia mocy anteny, tryb wyświtlania programów, Beeper i automatyczny wprowadzanie w stan uśpienia (AUTO Standby). Antenna Power/Moc anteny: włączone/ wyłączone W momencie kiedy opcja "Antenna Power" (moc antety) "On" jest włączona,, STB umożliwi 5V mocy dla anteny. W przypadku jesli opcja jest wyłączona na "Off" antena nie otrzyma dodatkowej mocy. Channel Play Type/Tryb wyświetlania programów : All/Free/Scrambled (wszystko/swobodnie/z zaklóceniami) Beeper: włączone/wyłączone Auto Standby/automatyczny tryb uśpienia:30min/1 godzina/2 godziny/3 godziny/wyłączone Jeśli żadne polecenia dla STB nie są aktywne na przedniej stronie ili poprzez pilot zdalnego sterowania w ciągu30 Min- 3 godzin oraz żadne wydarzenie nie jest ustawione domyślnie, STB wejdzie automatycznie w stan uśpienia. Jeśli wybrana jest opcja wyłączone, STB nie może automatycznie wejść w stan uśpienia. Loopthrough w trybie uśpienia: włączone/ wyłączone

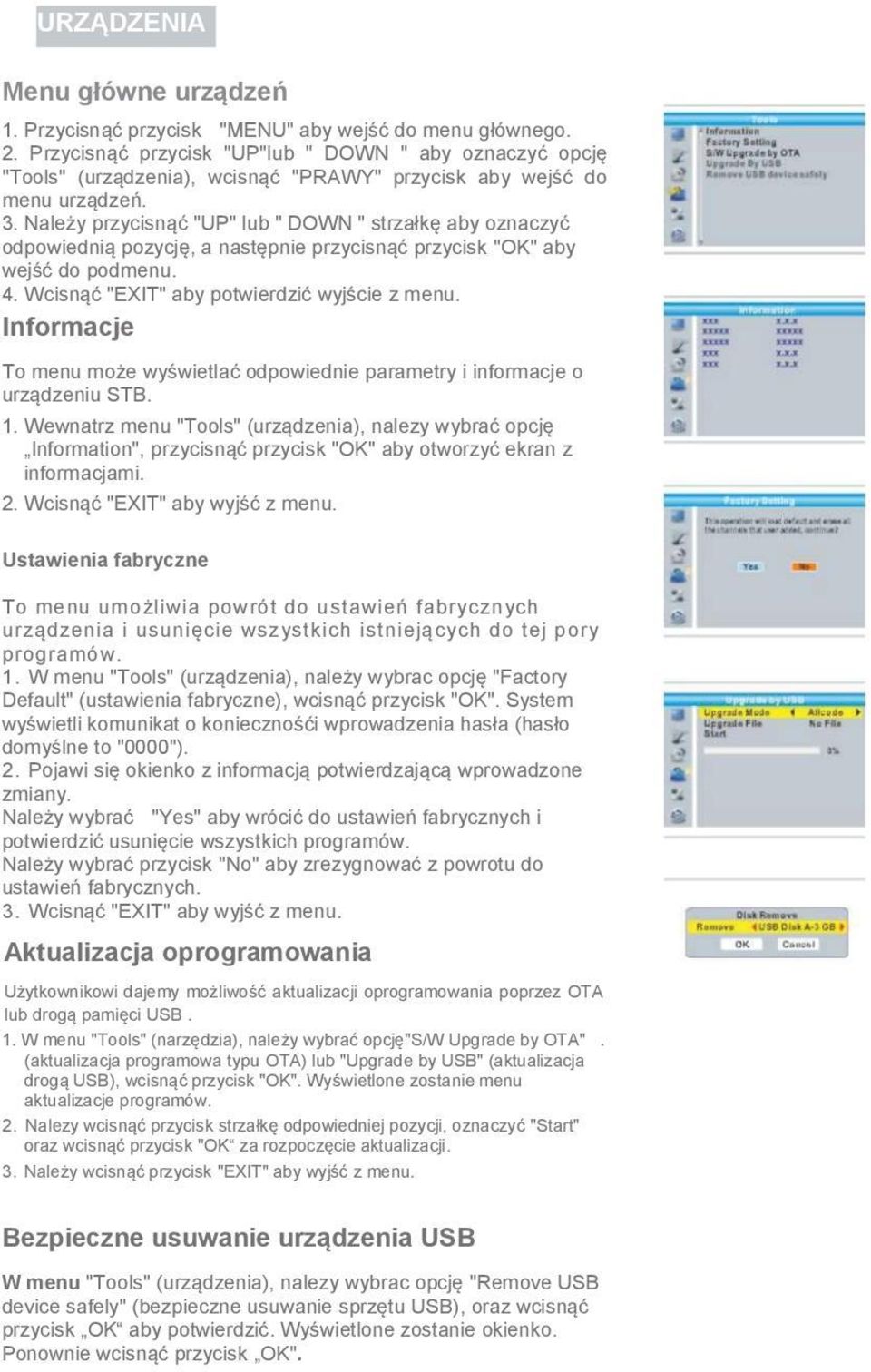

15 URZĄDZENIA Menu główne urządzeń 1. Przycisnąć przycisk "MENU" aby wejść do menu głównego. 2. Przycisnąć przycisk "UP"lub " DOWN " aby oznaczyć opcję "Tools" (urządzenia), wcisnąć "PRAWY" przycisk aby wejść do menu urządzeń. 3. Należy przycisnąć "UP" lub " DOWN " strzałkę aby oznaczyć odpowiednią pozycję, a następnie przycisnąć przycisk "OK" aby wejść do podmenu. 4. Wcisnąć "EXIT" aby potwierdzić wyjście z menu. Informacje To menu może wyświetlać odpowiednie parametry i informacje o urządzeniu STB. 1. Wewnatrz menu "Tools" (urządzenia), nalezy wybrać opcję Information", przycisnąć przycisk "OK" aby otworzyć ekran z informacjami. 2. Wcisnąć "EXIT" aby wyjść z menu. Ustawienia fabryczne To menu umożliwia powrót do ustawień fabrycznych urządzenia i usunięcie wszystkich istniejących do tej pory programów. 1. W menu "Tools" (urządzenia), należy wybrac opcję "Factory Default" (ustawienia fabryczne), wcisnąć przycisk "OK". System wyświetli komunikat o koniecznośći wprowadzenia hasła (hasło domyślne to "0000"). 2. Pojawi się okienko z informacją potwierdzającą wprowadzone zmiany. Należy wybrać "Yes" aby wrócić do ustawień fabrycznych i potwierdzić usunięcie wszystkich programów. Należy wybrać przycisk "No" aby zrezygnować z powrotu do ustawień fabrycznych. 3. Wcisnąć "EXIT" aby wyjść z menu. Aktualizacja oprogramowania Użytkownikowi dajemy możliwość aktualizacji oprogramowania poprzez OTA lub drogą pamięci USB. 1. W menu "Tools" (narzędzia), należy wybrać opcję"s/w Upgrade by OTA". (aktualizacja programowa typu OTA) lub "Upgrade by USB" (aktualizacja drogą USB), wcisnąć przycisk "OK". Wyświetlone zostanie menu aktualizacje programów. 2. Nalezy wcisnąć przycisk strzałkę odpowiedniej pozycji, oznaczyć "Start" oraz wcisnąć przycisk "OK za rozpoczęcie aktualizacji. 3. Należy wcisnąć przycisk "EXIT" aby wyjść z menu. Bezpieczne usuwanie urządzenia USB W menu "Tools" (urządzenia), nalezy wybrac opcję "Remove USB device safely" (bezpieczne usuwanie sprzętu USB), oraz wcisnąć przycisk OK aby potwierdzić. Wyświetlone zostanie okienko. Ponownie wcisnąć przycisk OK".

16 GRY Gry To menu pozwala na granie w gry. 1. Należy wcisnąć przycisk "MENU" aby wejść do menu glównego. 2. Następnie przy pomocy przycisków "UP" lub"down" wybrać pozycję z napisem "Games" (gry), przycisnąć "PRAWY przycisk aby wejść do menu z grami. 3. Wcisnąć przycisk "UP" lub "DOWN" przycisku strzałki aby oznaczyć odpowiednią pozycję a następnie wcisnąć przycisk "OK" aby uruchomić grę. 4. Przyciskiem na przycisk "EXIT" wychodzimy z menu Gry. 11 I English

17 Menu główne nagrywania (REC) 1. Wcisnąć przycisk "MENU" aby wejść do menu głównego. 2. Przycisnąć przycisk "UP" lub "DOWN" aby oznaczyć pozycję "REC" (nagrywanie), "RIGHT" wcisnąć "PRAWY' przycisk aby wejść do menu nagrywania. 3. Przycisnąć strzałkę "UP" lub "DOWN" aby oznaczyć chcianą pozycję a następnie wcisnąć przycisk "OK" aby wejść do podmenu. 4. Przycisnąć "EXIT" aby wyjść z menu. Odtwarzacz multimedialny (Media player) Ta funkcja umożliwia odtwarzanie plików przy pomocy wejścia USB. 1. W menu "REC" nalezy wybrać opcję "Media Player", przycisnąć przycisk "OK" aby wejść do menu. odtwarzacza multimedialnego. 2. Na początku należy otworzyć wyświetlacz "Media Player", USB/HDD urządzenie jest oznaczone. Wcisnąć przycisk w DÓŁ aby przesunąć oznaczenie na odpowiednią pozycję i pole. 3. Przycisnąć przycisk "1" aby zmienić TAB między Music/Image/Video/Record (muzyka/video/nagrywanie) 4. Przycisnąć przycisk-strzałkę "UP" lub "DOWN" aby wybrać odpowiednią pozycję. Następnie, wcisnąc przycisk "OK" aby odtworzyć odpowiedni plik. 5.Wcisnąć EXIT aby wyjść z menu. Muzyka: RED" button/czerwony przycisk: Wcisnąć "CZERWONY" przycisk aby wyświetlić listę odtwarzania. "GREEN" button/zielony przycisk: Należy oznaczyć odpowiedni plik, który chcemy dodać do listy odtwarzania, następnie wcisnąć zielony przycisk aby dodać plik. Oznaczony zostanie wybrany plik ikoną ulubione.. "YELLOW" button/żółty przycisk: Wcisnąć "ŻÓŁTY" przycisk aby dodać plik z bieżącego katalogu do listy odtwarzania. Wcisnąć ponownie aby usunąć pliki bieżącego katalogu z listyu odtwarzania. "BLUE" button/niebieski przycisk: Wcisnąć "NIEBIESKI" przycisk aby wejść do podmenu " Wcisnąć przycisk "2" aby otworzyć okno sortowania. Sortować można według Name/Time/Size/Favorite Nazwa/Czas/Rozmiar/Ulubione. "INFO" przycisk: Wcisnąć przycisk "INFO" aby ustawić tryb pracy na powtarzanie. Możliwości jaki istnieją to: Repeat Folder/ Random Folder/Repeat One Powtarzanie katalogu/losowo/powtórz jeden raz. "EXIT" przycisk: Powrót do głownego katalogu. Zdjęcie: "RED" button/czerwony przycisk: Wcisnąć CZERWONY przycisk aby wyświetlić listę odtwarzania. "GREEN" button/zielony przycisk: Zaznaczyć dany plik, który ma zostac dodany do listy odtwarzania, nastepnie wcisnąć zielony przycisk aby dodać do listy. Oznaczony zostanie wybrany plik ikoną ulubione.. "YELLOW" button/ żółty przycisk: Wcisnąć "ŻÓŁTY" przycisk aby dodać plik z bieżącego katalogu do listy odtwarzania. Wcisnąć ponownie aby usunąć pliki bieżącego katalogu z listyu odtwarzania. "B niebieski przycisk: Wcisnąć "NIEBIESKI" przycisk aby wejść do podmenu " Wcisnąć przycisk "2" aby otworzyć okno sortowania. Sortować można według Name/Time/Size/Favorite Nazwa/Czas/Rozmiar/Ulubione. "INFO" przycisk: Wcisnąć przycisk "INFO" aby wejść w ustawienia zdjęć. "3" przycisk: Wcisnąć przycisk z numerem "3" abyw yświetlić zdjęcia w wielokrotnym wyświetlaniu zdjęć. "EXIT" przycisk: Wcisnąć przycisk "EXIT": Powrót do podstawowego katalogu. UWAGA: Podczas przeglądania zdjęć po wciśnięciu przycisków CZERWONY lub ZIELONY włącza się możliwość wyświetlania zdjęć 3D..

18 Video: "NIEBIESKI" przycisk:wcisnąć przycisk "NEIBIESKI" aby wejść do podmenu. "2Przycisk z numerem 2: Wcisnąć przycisk z numerem "2" aby otworzyć okno sortowania. Sortować można według Name/Time/Size/Favorite Nazwa/Czas/Rozmiar/Ulubione. "EXIT" przycisk: Wcisnąć przycisk "EXIT": Powrót do podstawowego katalogu. Record: Nagrywanie: "CZEWRONY" przycisk : Wcisnąć "CZERWONY" przycisk aby otworzyć okno zmiany nazwy. "ZIELONY" przycisk: Zaznaczyć program, który chcemy zablokować.. Wcisnąć przycisk oznaczony kolorem "Zieleny' system wyświetli komunikat o potrzebie wpisania hasła (hasło domyślne to "0000"). Po wprowadzeniu odpowiedniego hasła program będzie zablokowany. W przypadku jeśli chcą Państwo odblokować dany program należy ponownie wcisnąc przycisk oznaczony kolorem ZIELONY. "ŻÓŁTY" przycisk: Wcisnąć "ŻÓŁTY przycisk aby usunąć program, który został przygotowany do usunięcia. Przycisk "EXIT": Powrót do katalogu blokady rodzicielskiej.. Informacje o PVR To menu pokazuje niektóre parametry urządzenia przenośnego. 1. W menu "REC", nalezy wybrac opcję "HDD Information", wcisnąć przycisk odpowiedzialny za otwieranie okna HDD z informacjami. 2. Wcisnąć przycisk "EXIT" aby wyjść z menu. Format FAT/NTFS Wcisnąć ŻÓŁTY przycisk aby otworzyć menu formatów. Przycisnąć strzałkę LEWO lub PRAWO aby zmienic rodzaj dysku. Wybrac przycisk"ok" aby sformatować wybrany dysk, natomiast wybierająć przycisk"cancel" rezygnuje się z wcześniejszej czynności. DVR Set REC&TMS/Record/Timeshift Wcisnąć przycisk NIEBIESKI aby otworzyć Menu DVR Set Wcisnąć przycsik strzałkę LEWO lub PRAWO aby zmienić typ DVR. Wybrać przycisk "OK" aby zatwierdzić zmiany a po wciśnięciu przycisku "Cancel" rezygnuje się z wprowadzonych zmian. Ustawienia PVR To menu pozwala na edycję ustawień PVR. Wcisnąć strzałkę do "GÓRY" lub w "DÓŁ" aby wybrać odpowiednią pozycję, wcisnąć strzałkę w "LEWO" lub w "PRAWO" aby zmienić ustawienia.. TimeShift/przesunięcie czasu:auto/pauza/wyłączone Timeshift to Record/przesunięcie czasowe dla nagrywania: włączone?wyłączone PS nagrywanie: włączone/wyłączone

19 PRZESUNIĘCIE CZASOWE/NAGRYWANIE Włączaniem urządzenia zewnętrznego do zapisywania danych na urządzeniu USB umożliwiony zostaje dostęp do funkcji Przesunięcia czasowego / nagrywania emitowanego programu. Wcisnąć pauzę podczas emitowanego prgramu i kontynuowac oglądanie w późniejszym czasie (przesunięcie czasowe). Nagrywanie emitowanego programu. W momencie kiedy zabraknie wolnego miejsca na urządzeniu do przechowywania danych, funkcja nagrywania emitowanego programu zostanie wstrzymana.. UWAGA: Prosimy korzystać z dysków USB 2.0 podczas nagrywania lub przesuniecia czasowego. W przypadku jeśli przesunięcie czasowe i funkcja nagrywania nie zakończyły się sukcesem, nalezy sięgnąć po urządzenie USB z większą pamięcia przechowywania lub HDD (>2GB) dla nagrywania. Przesunięcie czasowe Przesunięcie czasowe może byc osiągnięte w trakcie oglądania programu po wciśnięciu przycisku "PAUZA". Wcisnąć przycisk PRAWO lub LEWO aby przsunąć strzałkę na czas, w którym chce się wrócić do oglądania. Wcisnąć przycisk "OK" aby potwierdzić wybrana opcję. Kody i mozliwości Initiate Podczas reprodukcji można przeprowadzić poniższe czynności: Wcisnąć przycisk "PAUSE" aby zatrzymać odtwarzanie Wcisnąć przycisk "FORWARD" aby przyspieszyć odtwarzanie Wcisnąć przycisk "BACKWARD" aby przewinąć odtwarzaną zawartość. Zatrzymywanie przesunięcia czasowego Wcisnąć przycisk "STOP" aby zatrzymać opcję TimeShift. Record/Nagrywanie Bieżące nagrywanie Podczas oglądania programu, wcisnąć przycisk "RECORD" aby od razu włączyć nagrywanie programu, który jest aktualnie emitowany. Wcisnąć przycisk "RECORD" aby dodać czas odtwarzania. Wcisnąć przycisk "STOP" aby zakończyc nagrywanie, wyświetli się okienko z potwierdzeniem. Należy wybrać "Yes" aby zakończyć nagrywanie. Wybierająć przycisk "No" nagrywanie będzie kontynuowane. UWAGA : Należy wybierać urządzenia znanych producentów p USB 2.0 USB HDD lub USB pamięci przenośnej w celu nagrywania lub przesunięcia czasowgo takich jak SAMSUNG, HITACHI i SONY. W innym przypadku istnieje mozliwość, że urządzenia USB nie będą mogły być obsługiwane z powodu ich jakości.

20 WSKAZÓWKI DO ROZWIĄZYWANIE PROBLEMÓW Na niektórych obszarach cyfrowy sygnał naziemny może być słabszej jakości. W takim przypadku, należy użyć anteny posiadającej wzmacniacz sygnału. Problem Możliwy powód Co zrobić Lampka gotowości Kabel sieciowy nie jest Nalezy sprawdzić stan się nie świeci podłączony, bezpiecznik urządzenia się przepalił kabla i bezpiecznika. Sygnał nie został odnaleziony Nie ma obrazu lub nie ma dźwięku Pojawia się informacja o zakłoceniach sygnału Nie ma reakcji na pilot zdalnego sterowania Zapomniałeś kod blokowania kanałów Zapomniałeś kod blokowania menu Pilot zdalnego sterowania nie działa z urządzeniem STB Po przeniesieniu urządzenia STB do drugiego pomieszczenia, nie ma już cyfrowego odbioru Antena jest albo odłączona,uszkodzona albo nie zostało dobrze dopasowana, sygnał cyfrowy jest niedostępny Scart/AV nie został ustawiony na Państwa urządzeniu TV. Program jest chroniony / uszkodzony. Odbiornik jest wyłączony, pilot zdalnego sterowania nie jest dobrze skierowany w stronę odbiornika, przed przednią częścią urządzenia istnieją przeszkody, bateria w pilocie zdalnego sterowania się wyczerpała (1) Należy zmienić baterię w pilocie zdalnego sterowania. (2) Przeszkoda na drodze sygnału przeszkadza w jego odbiorze. W dystrybucji sygnałów cyfrowych, możliwe jest, że sygnał trafil na punkt, który zmniejsza siłę sygnału odbieranych przez urządzenie. Sprawdźić kabel anteny, samą antenę i skontaktować się ze sprzedawcą. Przełączyć na inny kanał Wybrać kanał alternatywny. Włączyć urządzenie, skierować pilot zdalnego sterowania w odpowiednim kierunku, Sprawdzić czy istnieja przeszkody na drodze między urządzeniem a pilotem zdalnego sterowania. Ponownie zainstaluj program, aby anulować blokadę kanałów Skontaktować się z dziełem obsługi klienta (1) Należy wymienić baterię. (2) Należy sprawdzić czy istnieja przeszkody na drodze między urządzeniem a pilotem zdalnego sterowania. Należy spróbowac wykorzystać bezpośredni sygnał z anteny.

21 DANE TECHNICZNE TUNER I KANAŁY RF POŁĄCZENIE WEJŚCIOWE x1 DEKODER Video dekoder Audio dekoder PRĘDKOŚĆ WEJŚCIOWA VIDEO FORMAT VIDEO WYJŚCIE MODULACJA PRZYŁĄCZA KABEL ELEKTRYCZNY WYBÓR KANAŁÓW ZŁĄCZE DANYCH HDMI RCA WYJŚCIE (IEC-TIP, IEC169-2, ŻEŃSKI) RF POŁĄCZENIE WYJŚCIOWE x1 (IEC-TIP, IEC169-2, MĘSKI (LOOPTHROUGH)) Zakres częstotliwości: 174MHz~230MHz(VHF) 470MHz ~862MHz (UHF) Poziom sygnału: -15 ~ -70 dbm MPEG-2 MP@HL, AVC/H.264 MPEG-4 ASP SUPPORTED MPEG-J Layer J,2/PCM/HE-AAC VJ.0 ICE958 SPDIF MAX. 48Mbit/s 4:3/,16:9 ZMIENNE HDMI, CVBS QPSK,16QAM,64QAM, 256QAM STAŁY TYP WEJŚCIE ANTENOWE x1, RF WYJŚCIE x1 USB WEJŚCIE HDMI WYJŚCIE x1 CVBS/R/L x1 ZASILANIE NAPIĘCIE WEJŚCIOWE 12V 1A POBÓR MOCY MAX. 6W Uwaga Wygląd i dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
