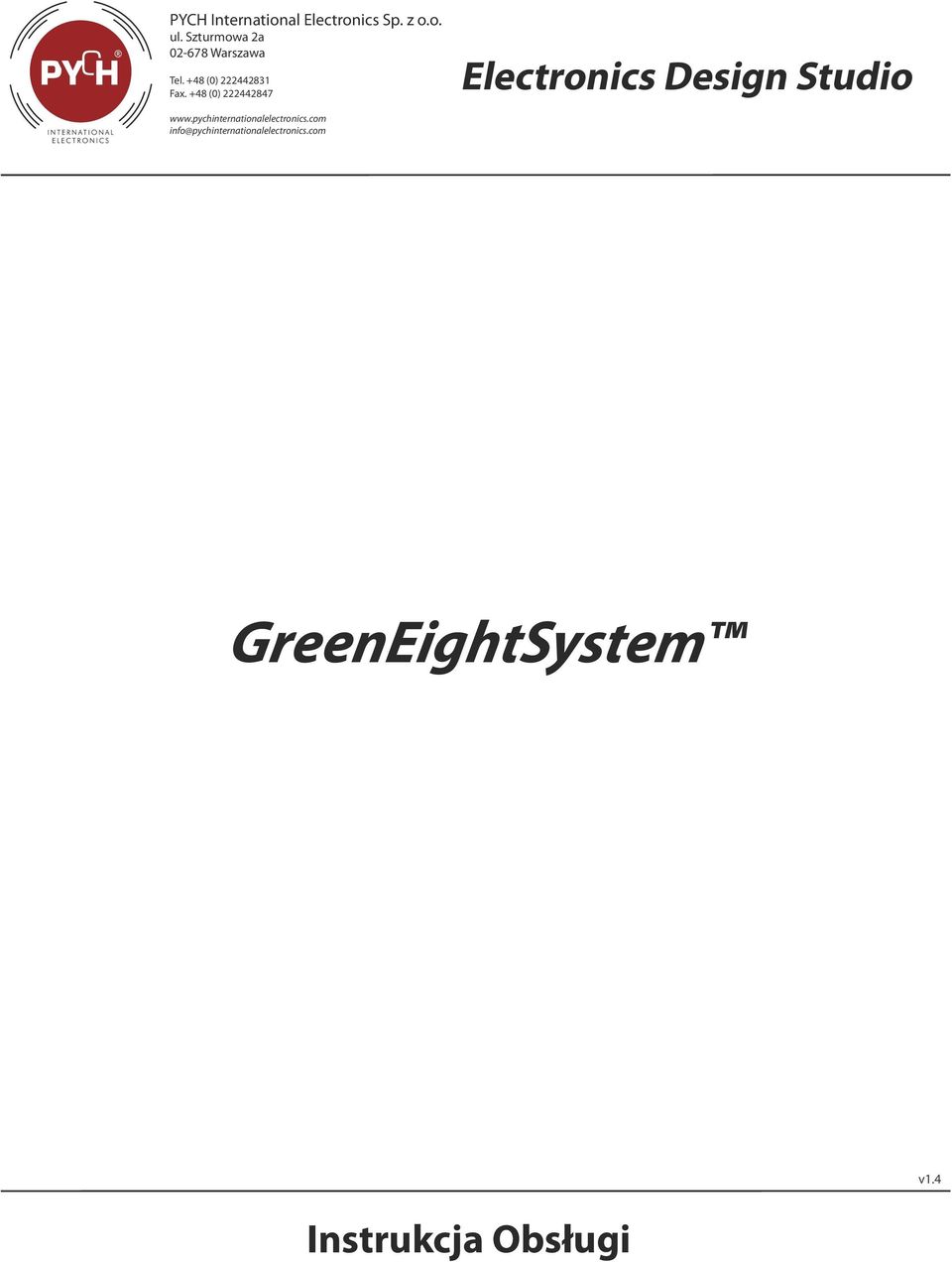

GreenEightSystem. Electronics Design Studio. Instrukcja Obsługi. PYCH International Electronics Sp. z o.o. ul. Szturmowa 2a Warszawa. v1.

Wielkość: px
Rozpocząć pokaz od strony:

Download "GreenEightSystem. Electronics Design Studio. Instrukcja Obsługi. PYCH International Electronics Sp. z o.o. ul. Szturmowa 2a 02-678 Warszawa. v1."

Transkrypt

1 PYCH International Electronics Sp. z o.o. ul. Szturmowa 2a Warszawa Tel. +48 (0) Fax. +48 (0) Electronics Design Studio GreenEightSystem v1.4 Instrukcja Obsługi

2

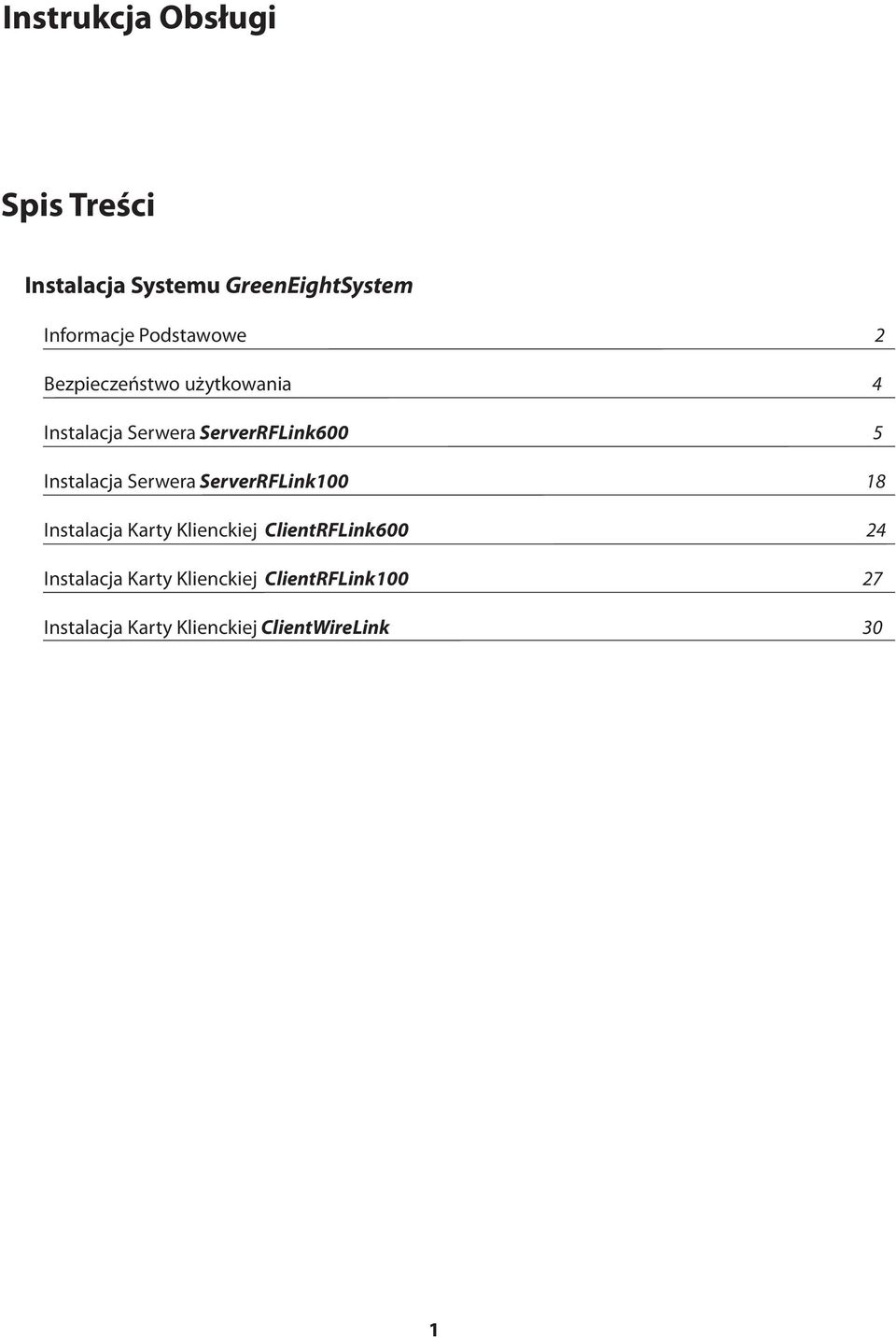

3 Instrukcja Obsługi Spis Treści Instalacja Systemu GreenEightSystem Informacje Podstawowe 2 Bezpieczeństwo użytkowania 4 Instalacja Serwera ServerRFLink600 5 Instalacja Serwera ServerRFLink Instalacja Karty Klienckiej ClientRFLink Instalacja Karty Klienckiej ClientRFLink Instalacja Karty Klienckiej ClientWireLink 30 1

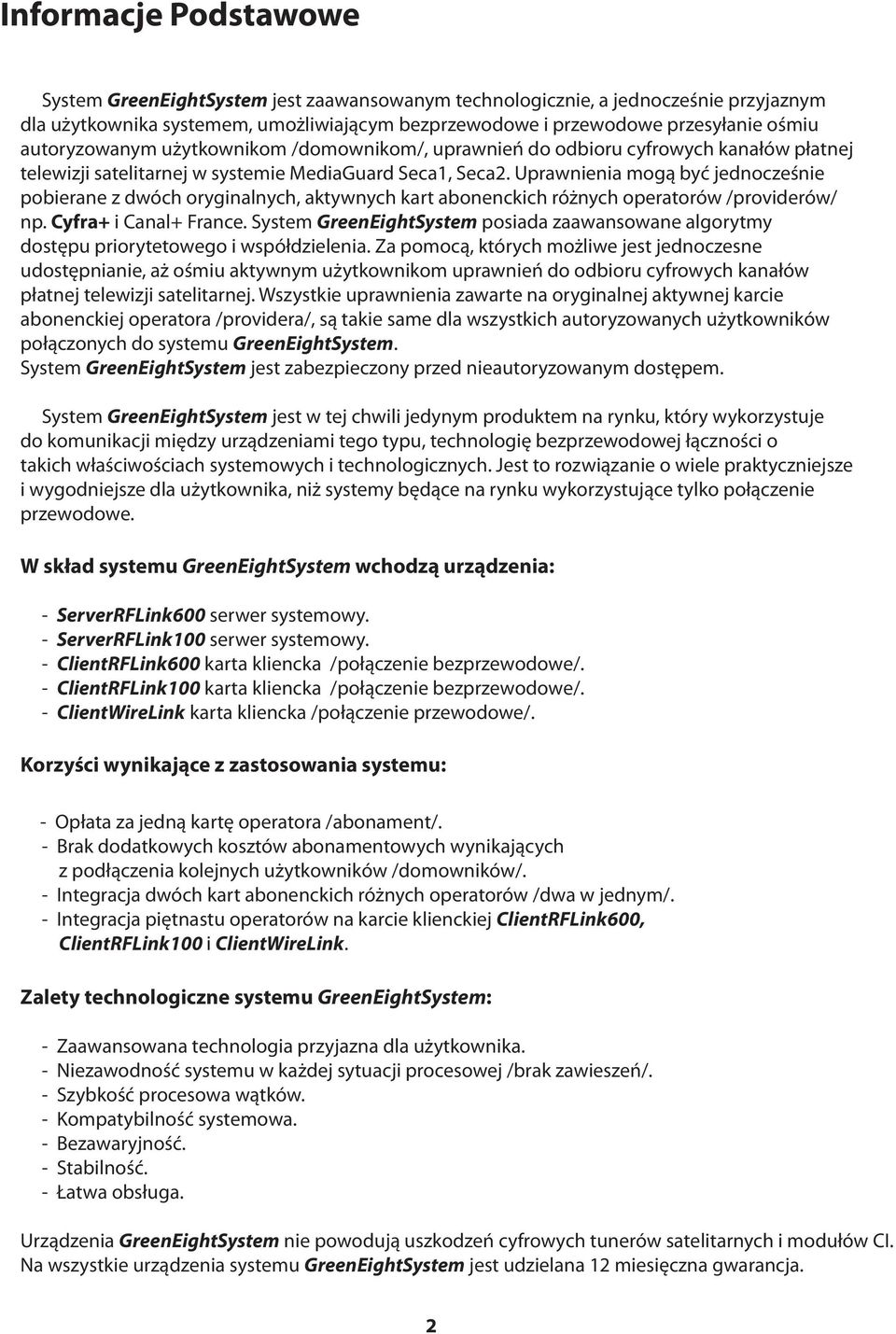

4 Informacje Podstawowe System GreenEightSystem jest zaawansowanym technologicznie, a jednocześnie przyjaznym dla użytkownika systemem, umożliwiającym bezprzewodowe i przewodowe przesyłanie ośmiu autoryzowanym użytkownikom /domownikom/, uprawnień do odbioru cyfrowych kanałów płatnej telewizji satelitarnej w systemie MediaGuard Seca1, Seca2. Uprawnienia mogą być jednocześnie pobierane z dwóch oryginalnych, aktywnych kart abonenckich różnych operatorów /providerów/ np. Cyfra+ i Canal+ France. System GreenEightSystem posiada zaawansowane algorytmy dostępu priorytetowego i współdzielenia. Za pomocą, których możliwe jest jednoczesne udostępnianie, aż ośmiu aktywnym użytkownikom uprawnień do odbioru cyfrowych kanałów płatnej telewizji satelitarnej. Wszystkie uprawnienia zawarte na oryginalnej aktywnej karcie abonenckiej operatora /providera/, są takie same dla wszystkich autoryzowanych użytkowników połączonych do systemu GreenEightSystem. System GreenEightSystem jest zabezpieczony przed nieautoryzowanym dostępem. System GreenEightSystem jest w tej chwili jedynym produktem na rynku, który wykorzystuje do komunikacji między urządzeniami tego typu, technologię bezprzewodowej łączności o takich właściwościach systemowych i technologicznych. Jest to rozwiązanie o wiele praktyczniejsze i wygodniejsze dla użytkownika, niż systemy będące na rynku wykorzystujące tylko połączenie przewodowe. W skład systemu GreenEightSystem wchodzą urządzenia: - ServerRFLink600 serwer systemowy. - ServerRFLink100 serwer systemowy. - ClientRFLink600 karta kliencka /połączenie bezprzewodowe/. - ClientRFLink100 karta kliencka /połączenie bezprzewodowe/. - ClientWireLink karta kliencka /połączenie przewodowe/. Korzyści wynikające z zastosowania systemu: - Opłata za jedną kartę operatora /abonament/. - Brak dodatkowych kosztów abonamentowych wynikających z podłączenia kolejnych użytkowników /domowników/. - Integracja dwóch kart abonenckich różnych operatorów /dwa w jednym/. - Integracja piętnastu operatorów na karcie klienckiej ClientRFLink600, ClientRFLink100 i ClientWireLink. Zalety technologiczne systemu GreenEightSystem: - Zaawansowana technologia przyjazna dla użytkownika. - Niezawodność systemu w każdej sytuacji procesowej /brak zawieszeń/. - Szybkość procesowa wątków. - Kompatybilność systemowa. - Bezawaryjność. - Stabilność. - Łatwa obsługa. Urządzenia GreenEightSystem nie powodują uszkodzeń cyfrowych tunerów satelitarnych i modułów CI. Na wszystkie urządzenia systemu GreenEightSystem jest udzielana 12 miesięczna gwarancja. 2

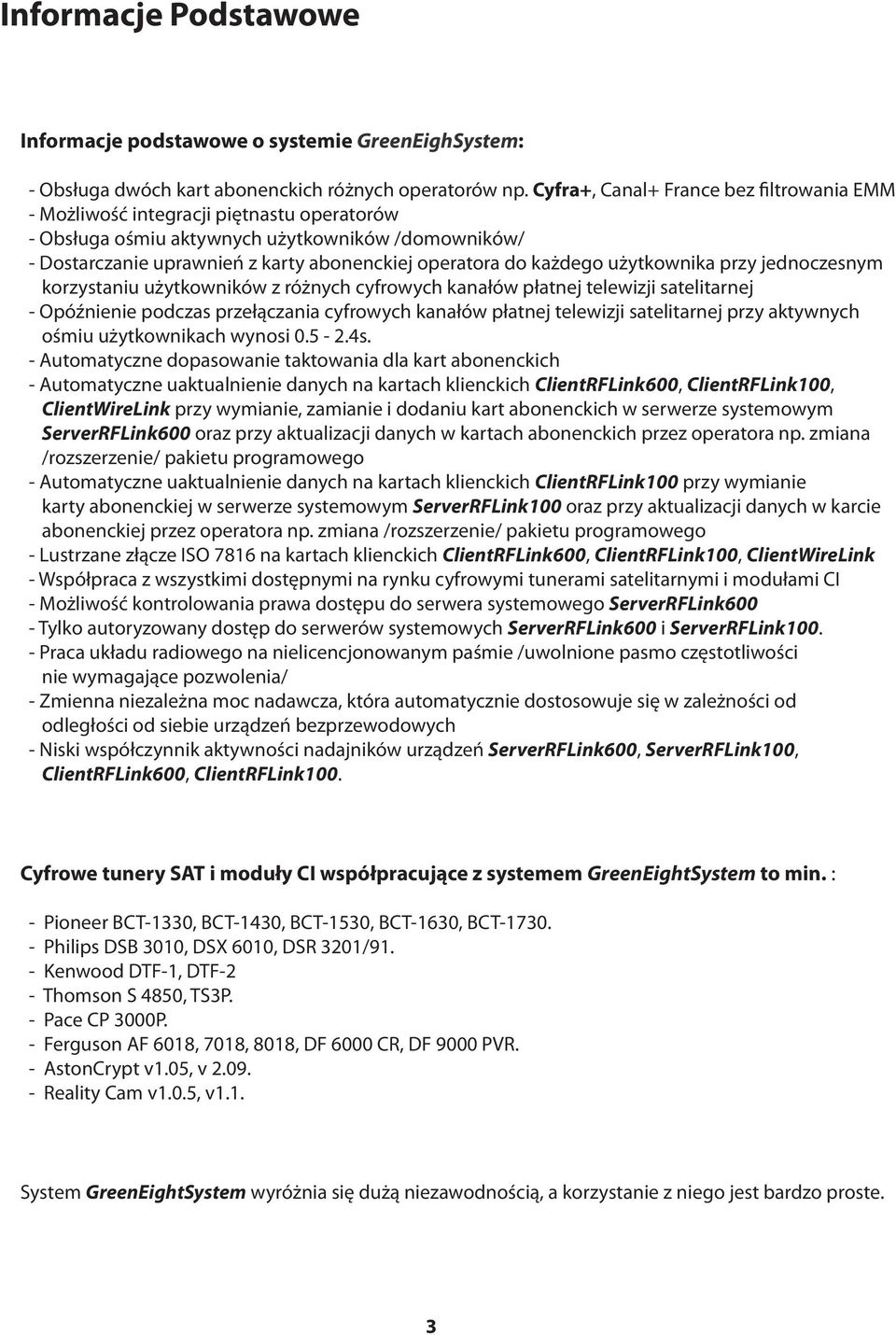

5 Informacje Podstawowe Informacje podstawowe o systemie GreenEighSystem: - Obsługa dwóch kart abonenckich różnych operatorów np. Cyfra+, Canal+ France bez filtrowania EMM - Możliwość integracji piętnastu operatorów - Obsługa ośmiu aktywnych użytkowników /domowników/ - Dostarczanie uprawnień z karty abonenckiej operatora do każdego użytkownika przy jednoczesnym korzystaniu użytkowników z różnych cyfrowych kanałów płatnej telewizji satelitarnej - Opóźnienie podczas przełączania cyfrowych kanałów płatnej telewizji satelitarnej przy aktywnych ośmiu użytkownikach wynosi s. - Automatyczne dopasowanie taktowania dla kart abonenckich - Automatyczne uaktualnienie danych na kartach klienckich ClientRFLink600, ClientRFLink100, ClientWireLink przy wymianie, zamianie i dodaniu kart abonenckich w serwerze systemowym ServerRFLink600 oraz przy aktualizacji danych w kartach abonenckich przez operatora np. zmiana /rozszerzenie/ pakietu programowego - Automatyczne uaktualnienie danych na kartach klienckich ClientRFLink100 przy wymianie karty abonenckiej w serwerze systemowym ServerRFLink100 oraz przy aktualizacji danych w karcie abonenckiej przez operatora np. zmiana /rozszerzenie/ pakietu programowego - Lustrzane złącze ISO 7816 na kartach klienckich ClientRFLink600, ClientRFLink100, ClientWireLink - Współpraca z wszystkimi dostępnymi na rynku cyfrowymi tunerami satelitarnymi i modułami CI - Możliwość kontrolowania prawa dostępu do serwera systemowego ServerRFLink600 - Tylko autoryzowany dostęp do serwerów systemowych ServerRFLink600 i ServerRFLink Praca układu radiowego na nielicencjonowanym paśmie /uwolnione pasmo częstotliwości nie wymagające pozwolenia/ - Zmienna niezależna moc nadawcza, która automatycznie dostosowuje się w zależności od odległości od siebie urządzeń bezprzewodowych - Niski współczynnik aktywności nadajników urządzeń ServerRFLink600, ServerRFLink100, ClientRFLink600, ClientRFLink100. Cyfrowe tunery SAT i moduły CI współpracujące z systemem GreenEightSystem to min. : - Pioneer BCT-1330, BCT-1430, BCT-1530, BCT-1630, BCT Philips DSB 3010, DSX 6010, DSR 3201/91. - Kenwood DTF-1, DTF-2 - Thomson S 4850, TS3P. - Pace CP 3000P. - Ferguson AF 6018, 7018, 8018, DF 6000 CR, DF 9000 PVR. - AstonCrypt v1.05, v Reality Cam v1.0.5, v1.1. System GreenEightSystem wyróżnia się dużą niezawodnością, a korzystanie z niego jest bardzo proste. 3

6 Bezpieczeństwo użytkowania Urządzenia systemu GreenEightSystem zostały zaprojektowane z zachowaniem standardów bezpieczeństwa. Należy zapoznać się ze wszyskimi informacjami dotyczącymi bezpieczeństwa i z instrukcją obsługi, zanim zaczną Państwo korzystać z urządzeń systemu GreenEightSystem. Należy przestrzegać poniższe instrukcje: - Napięcie zasilania dedykowanego zasilacza sieciowego 230V AC, 50-60Hz. - Nie należy przeciążać gniazdek i przewodów zasilających, ponieważ może to spowodować pożar lub porażenie prądem. - Chronić urządzenia systemu GreenEightSystem przed deszczem i zawilgoceniem. - Nie umieszczać urządzeń systemu GreenEightSystem blisko miejsc nasłonecznionych, obok grzejników, urządzeń emitujących silne pole elektromagnetyczne. - Nie wkładać nic w urządzenie aby nie spowodować zwarcia i uszkodzenia. - Nie używać urządzeń systemu GreenEightSystem podczas burzy. W sytuacji takiej zaleca się wyłączenie urządzeń z sieci, ponieważ istnieje ryzyko przepięcia lub porażenia prądem. - Nie czyścić wodą, płynami, ani aerozolami. Nie zastosowanie się do powyższych zaleceń może skutkować utratą gwarancji. Uwagi Zabrania się użytkowania bezprzewodowych urządzeń systemu GreenEightSystem bez zainstalowanej /wkręconej/ anteny wewnętrznej, ponieważ grozi to uszkodzeniem końcowego stopnia mocy RF i utratą udzielonej gwarancji. Przed rozpoczęciem instalacji systemu GreenEightSystem należy posiadać: - cyfrowe tunery /terminale/przystosowane do odbioru płatnej telewizji satelitarnej w systemie kodowania MediaGuard Seca1, Seca2, - sprawną instalację satelitarną* podłączoną do każdego tunera /terminala/ cyfrowego SAT, - aktywną lub aktywne karty abonenckie. * sprawną instalacją satelitarną nazywamy lub określamy instalację w której zostały użyte i zainstalowane prawidłowo wszystkie urządządzenia które wchodzą w jej skład. Integralne części instalacji stanową: czasza anteny statelitarnej, konwerter fullband, połączeniowy przewód koncentryczny. 4

7 Instalacja Serwera ServerRFLink600 Zawartość opakowania Serwer systemowy ServerRFLink600. Zasilacz sieciowy 6V/300mA. Antena wewnętrzna. Przed rozpoczęciem użytkowania jak też przed instalacją urządzenia ServerRFLink600 należy zapoznać się z niniejszą instrukcją. Urządzenie ServerRFLink600 jest łatwe w obsłudze i instalacji. Ilustracja 1 przedstawiająca serwer systemowy ServerRFLink ServerRFLink

8 Instalacja Serwera ServerRFLink600 Objaśnienie użytych symboli w Ilustracji 1: 1 Pierwszy slot smart card do włożenia karty abonenckiej operatora. 2 Drugi slot smart card do włożenia karty abonenckiej operatora. 3 Złącze SMA do podłączenia anteny wewnętrznej. 4 Gniazdo PWR do podłączenia zasilacza sieciowego 6V/300mA. 5 Gniazdo RJ11 do podłączenia karty klienckiej ClientWireLink. 6 Przełącznik hebelkowy /DIP Switch/ umożliwiający przydzielenie numeryczne kartom klienckim ClientRFLink600 dostępu do serwera jak również wybór prawa dostępu do serwera w trakcie pracy urządzenia. 7 Wskaźnik czerwony dwudiodowy LED informuje o aktywności slotów. 8 Wskaźnik zielony ośmiodiodowy LED informuje o: numerycznym przydzieleniu użytkownika do serwera, komunikacji serwera z kartą kliencką ClientRFLink600, stanach niedozwolonych dla serwera. 9 Wskaźnik zielony trójdiodowy LED informuje o: poziomie sygnału kart klienckich ClientRFLink600, stanach procesowych systemu. Instalacja serwera systemowego ServerRFLink600 Instalacja serwera ServerRFLink600 ma na celu przygotować serwer do prawidłowej pracy. Aby zainstalować prawidłowo serwer systemowy ServerRFLink600 należy wykonać chronologicznie następujące czynności opisane w punktach poniżej: 1. Wkręcić antenę w serwerze ServerRFLink Włożyć pierwszą /domyślną/ aktywną kartę abonencką opertora do 1, chipem do dołu. 3. Podłączyć zasilacz sieciowy serwera ServerRFLink600 do Włączyć do sieci 230V AC/ 50-60Hz zasilacz sieciowy podłączony. do serwera ServerRFLink600. Po wykonaniu powyższych czynności serwer systemowy ServerRFLink600 jest aktywny i gotowy do pracy. Serwer systemowy ServerRFLink600 należy umieścić w jak najwyższym punkcie budynku mieszkalnego. Zapewni to możliwość uzyskania odległości odstępowych zgodnych ze specyfikacją techniczną systemu GreenEightSystem. Uwaga. Należy zapoznać się z tabelą 1, która przedstawia stany procesowe występujące podczas instalacji jak i w trakcie pracy serwera systemowego ServerRFLink600. 6

9 Instalacja Serwera ServerRFLink600 Informacje sygnalizacyjne wskaźników LED Tabela 1. Stan Przełącznik hebelkowy 6 LED 7 LED 8 LED 9 Opis Gotwy do pracy Poziom sygnału Brak kart w slotach Nie właściwa karta lub karta uszkodzona Zsumowana Ilość operatorów przekracza liczbę X* 2. X 3. X 4. X 5. X 6. X 7. X 8. X 1. X 2. X 3. X 4. X 5. X 6. X 7. X 8. X 1. X 2. X 3. X 4. X 5. X 6. X 7. X 8. X 1. X 2. X 3. X 4. X 5. X 6. X 7. X 8. X 1. X 2. X 3. X 4. X 5. X 6. X 7. X 8. X 1. H* * 1. H 1. H 1. H 4. L 5. L 6. L 7. L 8. L 1. X 4. L 5. L 6. L 7. L 8. L 4. L 5. L 6. L 7. L 8. L 4. L 5. L 6. L 7. L 8. L 4. L 5. L 6. L 7. L 8. L 1. H -> L -> L 3. H -> L 1. H 3. H 1. H <-> L <-> L 3. H <-> L <-> L <-> L LED 9 świecą przez 2s i gasną. Stan LED dla włożonej jednej karty operatora. Stan LED 9 dla pełnego trójstopniowego pozimu sygnału karty klienckiej ClientRFLink600 /sekcja 1/. Stan LED dla włożonej jednej karty operatora. LED 9 migają. LED 9.2 świeci przez 2s i gaśnie na100ms. Powtarzjący się cykl. Stan LED dla włożonej jednej karty operatora. LED 9.2 miga. Stan LED dla włożonej jednej karty operatora. * L - stan niski, dioda LED nie świeci. * ON - ustawiona sekcja przełącznika hebelkowego w pozycję ON /włączony/. * H - stan wysoki, dioda LED świeci. * OFF - ustawiona sekcja przełącznika hebelkowego w pozycję OFF /wyłączony/. * X - stan sekcji przełącznika hebelkowego nie mający wpływu na przebieg procesu. 7

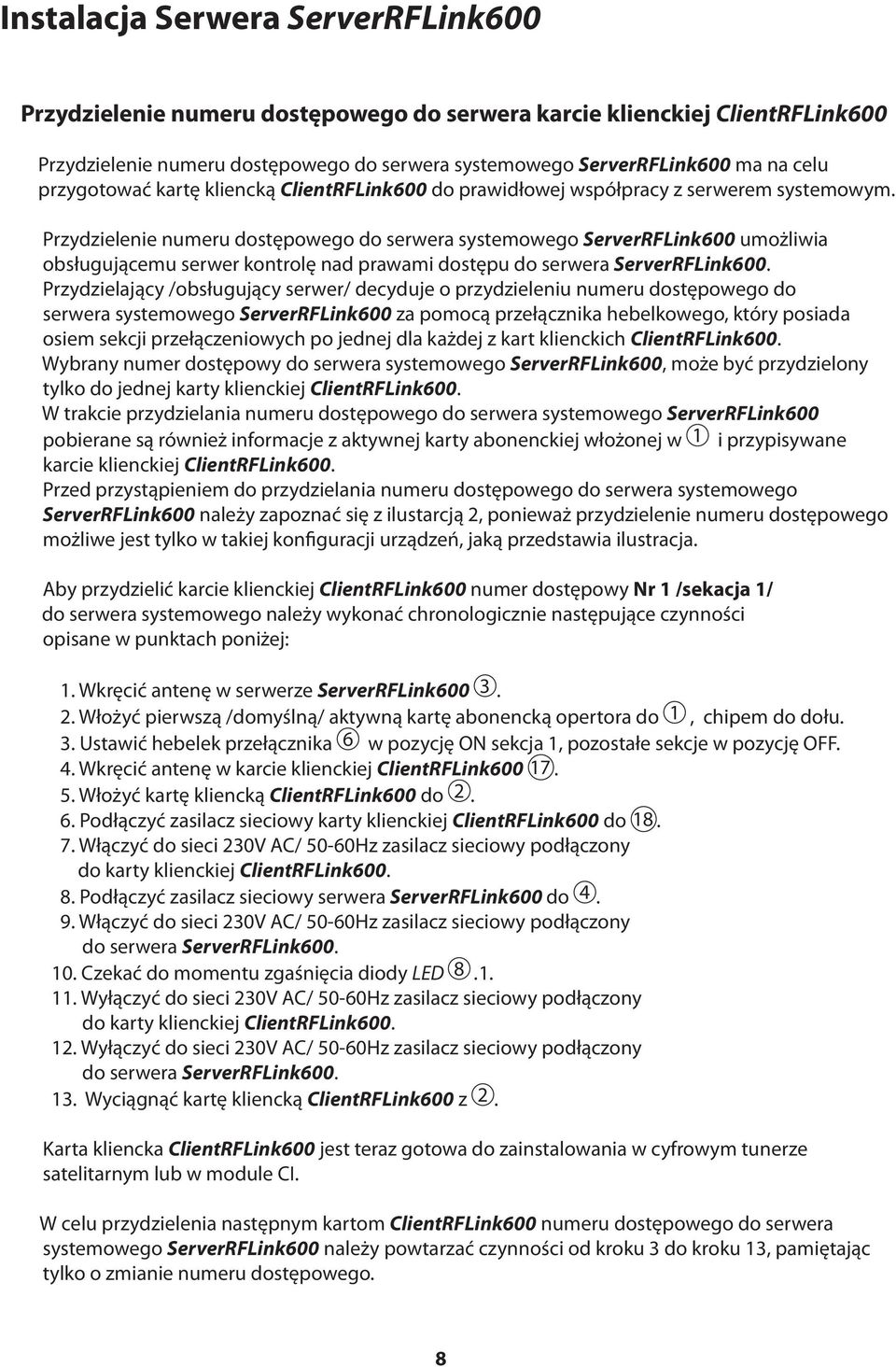

10 Instalacja Serwera ServerRFLink600 Przydzielenie numeru dostępowego do serwera karcie klienckiej ClientRFLink600 Przydzielenie numeru dostępowego do serwera systemowego ServerRFLink600 ma na celu przygotować kartę kliencką ClientRFLink600 do prawidłowej współpracy z serwerem systemowym. Przydzielenie numeru dostępowego do serwera systemowego ServerRFLink600 umożliwia obsługującemu serwer kontrolę nad prawami dostępu do serwera ServerRFLink600. Przydzielający /obsługujący serwer/ decyduje o przydzieleniu numeru dostępowego do serwera systemowego ServerRFLink600 za pomocą przełącznika hebelkowego, który posiada osiem sekcji przełączeniowych po jednej dla każdej z kart klienckich ClientRFLink600. Wybrany numer dostępowy do serwera systemowego ServerRFLink600, może być przydzielony tylko do jednej karty klienckiej ClientRFLink600. W trakcie przydzielania numeru dostępowego do serwera systemowego ServerRFLink600 pobierane są również informacje z aktywnej karty abonenckiej włożonej w 1 i przypisywane karcie klienckiej ClientRFLink600. Przed przystąpieniem do przydzielania numeru dostępowego do serwera systemowego ServerRFLink600 należy zapoznać się z ilustarcją 2, ponieważ przydzielenie numeru dostępowego możliwe jest tylko w takiej konfiguracji urządzeń, jaką przedstawia ilustracja. Aby przydzielić karcie klienckiej ClientRFLink600 numer dostępowy Nr 1 /sekacja 1/ do serwera systemowego należy wykonać chronologicznie następujące czynności opisane w punktach poniżej: 1. Wkręcić antenę w serwerze ServerRFLink Włożyć pierwszą /domyślną/ aktywną kartę abonencką opertora do 1, chipem do dołu. 3. Ustawić hebelek przełącznika 6 w pozycję ON sekcja 1, pozostałe sekcje w pozycję OFF. 4. Wkręcić antenę w karcie klienckiej ClientRFLink Włożyć kartę kliencką ClientRFLink600 do Podłączyć zasilacz sieciowy karty klienckiej ClientRFLink600 do Włączyć do sieci 230V AC/ 50-60Hz zasilacz sieciowy podłączony do karty klienckiej ClientRFLink Podłączyć zasilacz sieciowy serwera ServerRFLink600 do Włączyć do sieci 230V AC/ 50-60Hz zasilacz sieciowy podłączony do serwera ServerRFLink Czekać do momentu zgaśnięcia diody LED Wyłączyć do sieci 230V AC/ 50-60Hz zasilacz sieciowy podłączony do karty klienckiej ClientRFLink Wyłączyć do sieci 230V AC/ 50-60Hz zasilacz sieciowy podłączony do serwera ServerRFLink Wyciągnąć kartę kliencką ClientRFLink600 z 2. Karta kliencka ClientRFLink600 jest teraz gotowa do zainstalowania w cyfrowym tunerze satelitarnym lub w module CI. W celu przydzielenia następnym kartom ClientRFLink600 numeru dostępowego do serwera systemowego ServerRFLink600 należy powtarzać czynności od kroku 3 do kroku 13, pamiętając tylko o zmianie numeru dostępowego. 8

11 Instalacja Serwera ServerRFLink600 Ilustracja 2 przedstawiająca przydzielenie numeryczne dostępu do serwera karcie klienckiej ClientRFLink600 - sekcja nr 1. Hebelek przełącznika w sekcji nr 1 ustawić w pozycji ON. ServerRFLink Po przydzieleniu wszystkim posiadanym kartom klienckim ClientRFLink600 numerów dostępowych do serwera systemowego ServerRFLink600, należy użyte sekcje przełącznika hebelkowego 6 odpowiadające numerom dostepowym ustawić w pozycję ON. Czynność ta zapewni kartom klienckim ClientRFLink600 prawo dostępu do serwera systemowego ServerRFLink600. Uwaga. Należy zapoznać się z tabelą 2, która przedstawia stany procesowe występujące podczas przydzielania numeru dostępowego do serwera systemowego ServerRFLink600 karcie klienckiej ClientRFLink600. 9

12 Instalacja Serwera ServerRFLink600 Informacje sygnalizacyjne wskaźników LED Tabela 2. Stan Przełącznik hebelkowy 6 LED 7 LED 8 LED 9 Opis Przydzielanie numeru dostępowego 1. ON* 2. OFF* 3. OFF 4. OFF 5. OFF 6. OFF 7. OFF 8. OFF 1. H* 1. H 4. L 5. L 6. L 7. L 8. L * -> L LED 8.1 świeci się. LED 9.2 świeci się przez 300ms i gaśnie. Stan LED dla sekcji 1. Udane przydzielenie numeru dostępowego 1. ON 2. OFF 3. OFF 4. OFF 5. OFF 6. OFF 7. OFF 8. OFF 1. H 4. L 5. L 6. L 7. L 8. L LED 8.1 nie świeci się. Stan LED dla sekcji 1. Nieudane przydzielenie numeru dostępowego 1. ON 2. OFF 3. OFF 4. OFF 5. OFF 6. OFF 7. OFF 8. OFF 1. H 1. H -> L 4. L 5. L 6. L 7. L 8. L <-> L LED 8.1 świeci się przez 2s i gaśnie na 500ms. LED 9.2 świeci się przez 500ms i gaśnie na 2s. Stan LED dla włożonej jednej karty operatora. Brak karty abonenckiej operatora w slocie 1 1. X* 2. X 3. X 4. X 5. X 6. X 7. X 8. X 1. H -> L -> L 3. H -> L 4.H -> L 5.H -> L 6.H -> L 7.H -> L 8. H -> L 1. H <-> L 3. H <-> L LED 9.1 i LED 9.3 migają. Niedozwolony stan przełącznika hebelkowego 1. ON 2. ON 3. OFF 4. OFF 5. OFF 6. OFF 7. OFF 8. OFF 1. H 1. H -> L -> L 3. H -> L 4.H -> L 5.H -> L 6.H -> L 7.H -> L 8. H -> L LED 8.1 zapalają się i gasną po kolei, kierunek prawo. * L - stan niski, dioda LED nie świeci. * H - stan wysoki, dioda LED świeci. * ON - ustawiona sekcja przełącznika hebelkowego w pozycję ON /włączony/. * OFF - ustawiona sekcja przełącznika hebelkowego w pozycję OFF /wyłączony/. * X - stan sekcji przełącznika hebelkowego nie mający wpływu na przebieg procesu. 10

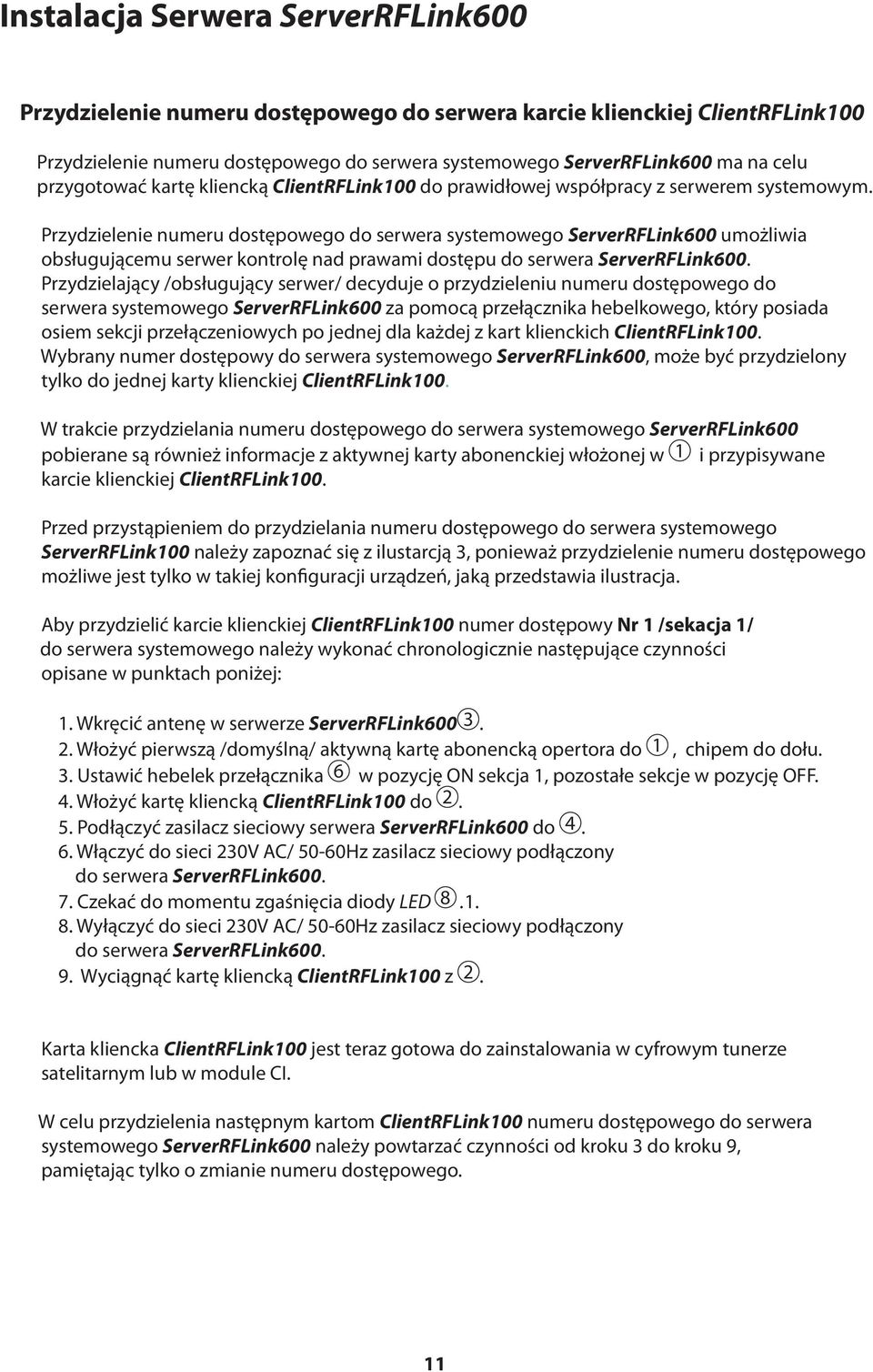

13 Instalacja Serwera ServerRFLink600 Przydzielenie numeru dostępowego do serwera karcie klienckiej ClientRFLink100 Przydzielenie numeru dostępowego do serwera systemowego ServerRFLink600 ma na celu przygotować kartę kliencką ClientRFLink100 do prawidłowej współpracy z serwerem systemowym. Przydzielenie numeru dostępowego do serwera systemowego ServerRFLink600 umożliwia obsługującemu serwer kontrolę nad prawami dostępu do serwera ServerRFLink600. Przydzielający /obsługujący serwer/ decyduje o przydzieleniu numeru dostępowego do serwera systemowego ServerRFLink600 za pomocą przełącznika hebelkowego, który posiada osiem sekcji przełączeniowych po jednej dla każdej z kart klienckich ClientRFLink100. Wybrany numer dostępowy do serwera systemowego ServerRFLink600, może być przydzielony tylko do jednej karty klienckiej ClientRFLink100. W trakcie przydzielania numeru dostępowego do serwera systemowego ServerRFLink600 pobierane są również informacje z aktywnej karty abonenckiej włożonej w 1 i przypisywane karcie klienckiej ClientRFLink100. Przed przystąpieniem do przydzielania numeru dostępowego do serwera systemowego ServerRFLink100 należy zapoznać się z ilustarcją 3, ponieważ przydzielenie numeru dostępowego możliwe jest tylko w takiej konfiguracji urządzeń, jaką przedstawia ilustracja. Aby przydzielić karcie klienckiej ClientRFLink100 numer dostępowy Nr 1 /sekacja 1/ do serwera systemowego należy wykonać chronologicznie następujące czynności opisane w punktach poniżej: 1. Wkręcić antenę w serwerze ServerRFLink Włożyć pierwszą /domyślną/ aktywną kartę abonencką opertora do 1, chipem do dołu. 3. Ustawić hebelek przełącznika 6 w pozycję ON sekcja 1, pozostałe sekcje w pozycję OFF. 4. Włożyć kartę kliencką ClientRFLink100 do Podłączyć zasilacz sieciowy serwera ServerRFLink600 do Włączyć do sieci 230V AC/ 50-60Hz zasilacz sieciowy podłączony do serwera ServerRFLink Czekać do momentu zgaśnięcia diody LED Wyłączyć do sieci 230V AC/ 50-60Hz zasilacz sieciowy podłączony do serwera ServerRFLink Wyciągnąć kartę kliencką ClientRFLink100 z 2. Karta kliencka ClientRFLink100 jest teraz gotowa do zainstalowania w cyfrowym tunerze satelitarnym lub w module CI. W celu przydzielenia następnym kartom ClientRFLink100 numeru dostępowego do serwera systemowego ServerRFLink600 należy powtarzać czynności od kroku 3 do kroku 9, pamiętając tylko o zmianie numeru dostępowego. 11

14 Instalacja Serwera ServerRFLink600 Ilustracja 3 przedstawiająca przydzielenie numeryczne dostępu do serwera karcie klienckiej ClientRFLink100 - sekcja nr 1. Hebelek przełącznika w sekcji nr 1 ustawić w pozycji ON. ServerRFLink600 Po przydzieleniu wszystkim posiadanym kartom klienckim ClientRFLink100 numerów dostępowych do serwera systemowego ServerRFLink600, należy użyte sekcje przełącznika hebelkowego 6 odpowiadające numerom dostepowym ustawić w pozycję ON. Czynność ta zapewni kartom klienckim ClientRFLink100 prawo dostępu do serwera systemowego ServerRFLink600. Uwaga. Należy zapoznać się z tabelą 3, która przedstawia stany procesowe występujące podczas przydzielania numeru dostępowego do serwera systemowego ServerRFLink600 karcie klienckiej ClientRFLink

15 Instalacja Serwera ServerRFLink600 Informacje sygnalizacyjne wskaźników LED Tabela 3. Stan Przełącznik hebelkowy 6 LED 7 LED 8 LED 9 Opis Przydzielanie numeru dostępowego 1. ON* 2. OFF* 3. OFF 4. OFF 5. OFF 6. OFF 7. OFF 8. OFF 1. H* 1. H 4. L 5. L 6. L 7. L 8. L * -> L LED 8.1 świeci się. LED 9.2 świeci się przez 300ms i gaśnie. Stan LED dla sekcji 1. Udane przydzielenie numeru dostępowego 1. ON 2. OFF 3. OFF 4. OFF 5. OFF 6. OFF 7. OFF 8. OFF 1. H 4. L 5. L 6. L 7. L 8. L LED 8.1 nie świeci się. Stan LED dla sekcji 1. Nieudane przydzielenie numeru dostępowego 1. ON 2. OFF 3. OFF 4. OFF 5. OFF 6. OFF 7. OFF 8. OFF 1. H 1. H -> L 4. L 5. L 6. L 7. L 8. L <-> L LED 8.1 świeci się przez 2s i gaśnie na 500ms. LED 9.2 świeci się przez 500ms i gaśnie na 2s. Stan LED dla włożonej jednej karty operatora. Brak karty abonenckiej operatora w slocie 1 1. X* 2. X 3. X 4. X 5. X 6. X 7. X 8. X 1. H -> L -> L 3. H -> L 4.H -> L 5.H -> L 6.H -> L 7.H -> L 8. H -> L 1. H <-> L 3. H <-> L LED 9.1 i LED 9.3 migają. Niedozwolony stan przełącznika hebelkowego 1. ON 2. ON 3. OFF 4. OFF 5. OFF 6. OFF 7. OFF 8. OFF 1. H 1. H -> L -> L 3. H -> L 4.H -> L 5.H -> L 6.H -> L 7.H -> L 8. H -> L LED 8.1 zapalają się i gasną po kolei, kierunek prawo. * L - stan niski, dioda LED nie świeci. * H - stan wysoki, dioda LED świeci. * ON - ustawiona sekcja przełącznika hebelkowego w pozycję ON /włączony/. * OFF - ustawiona sekcja przełącznika hebelkowego w pozycję OFF /wyłączony/. * X - stan sekcji przełącznika hebelkowego nie mający wpływu na przebieg procesu. 13

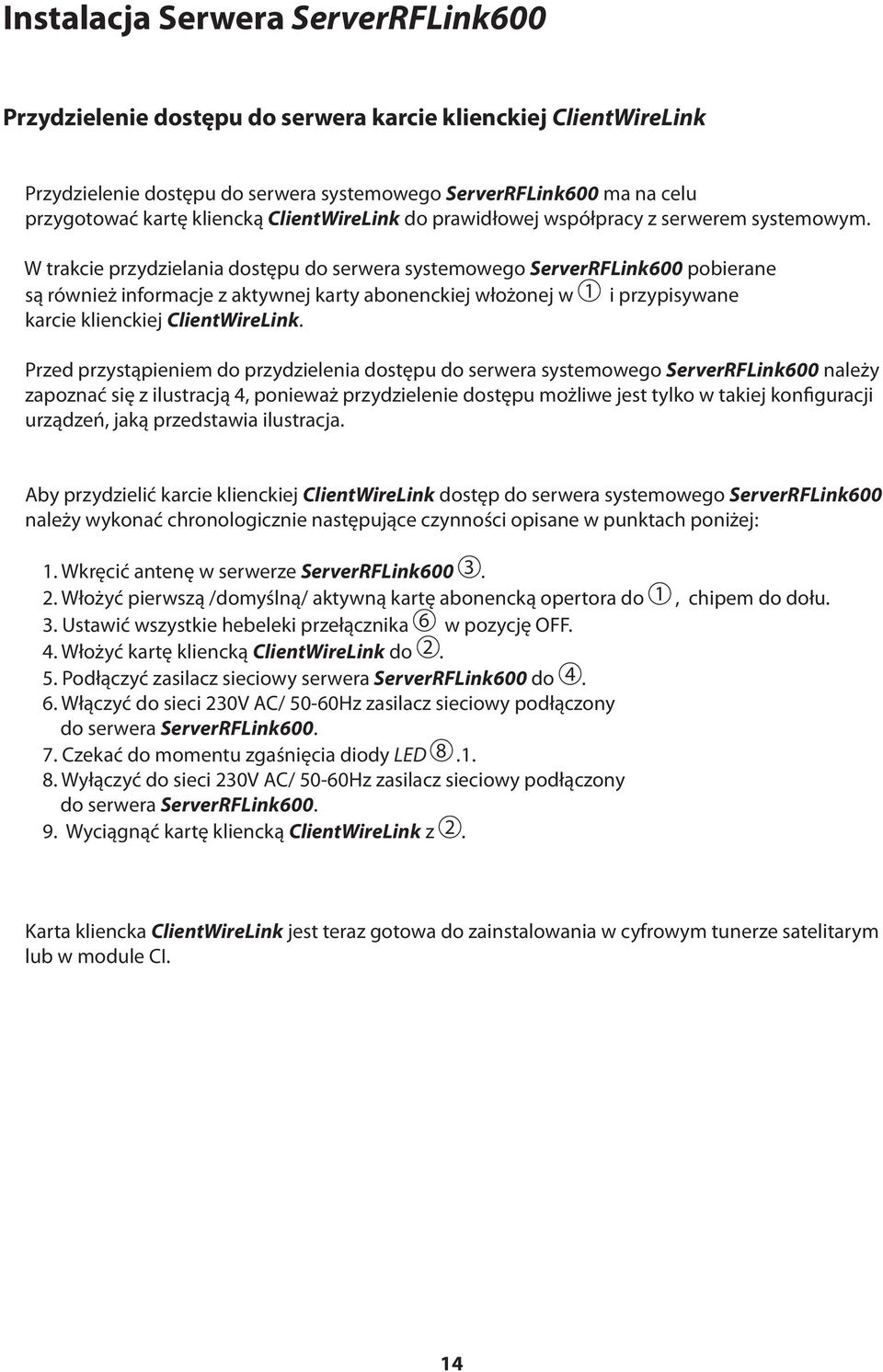

16 Instalacja Serwera ServerRFLink600 Przydzielenie dostępu do serwera karcie klienckiej ClientWireLink Przydzielenie dostępu do serwera systemowego ServerRFLink600 ma na celu przygotować kartę kliencką ClientWireLink do prawidłowej współpracy z serwerem systemowym. W trakcie przydzielania dostępu do serwera systemowego ServerRFLink600 pobierane są również informacje z aktywnej karty abonenckiej włożonej w 1 i przypisywane karcie klienckiej ClientWireLink. Przed przystąpieniem do przydzielenia dostępu do serwera systemowego ServerRFLink600 należy zapoznać się z ilustracją 4, ponieważ przydzielenie dostępu możliwe jest tylko w takiej konfiguracji urządzeń, jaką przedstawia ilustracja. Aby przydzielić karcie klienckiej ClientWireLink dostęp do serwera systemowego ServerRFLink600 należy wykonać chronologicznie następujące czynności opisane w punktach poniżej: 1. Wkręcić antenę w serwerze ServerRFLink Włożyć pierwszą /domyślną/ aktywną kartę abonencką opertora do 1, chipem do dołu. 3. Ustawić wszystkie hebeleki przełącznika 6 w pozycję OFF. 4. Włożyć kartę kliencką ClientWireLink do Podłączyć zasilacz sieciowy serwera ServerRFLink600 do Włączyć do sieci 230V AC/ 50-60Hz zasilacz sieciowy podłączony do serwera ServerRFLink Czekać do momentu zgaśnięcia diody LED Wyłączyć do sieci 230V AC/ 50-60Hz zasilacz sieciowy podłączony do serwera ServerRFLink Wyciągnąć kartę kliencką ClientWireLink z 2. Karta kliencka ClientWireLink jest teraz gotowa do zainstalowania w cyfrowym tunerze satelitarym lub w module CI. 14

17 Instalacja Serwera ServerRFLink600 Ilustracja 4 przedstawiająca przydzielenie dostępu do serwera karcie klienckiej ClientWireLink. Wszystkie sekcje przełącznika ustawić w pozycję OFF. ServerRFLink600 Uwaga. Należy zapoznać się z tabelą 4, która przedstawia stany procesowe występujące podczas przydzielania dostępu do serwera systemowego ServerRFLink600 karcie klienckiej ClientWireLink. 15

18 Instalacja Serwera ServerRFLink600 Informacje sygnalizacyjne wskaźników LED Tabela 4. Stan Przełącznik hebelkowy 6 LED 7 LED 8 LED 9 Opis Przydzielanie dostępu 1. OFF* 2. OFF 3. OFF 4. OFF 5. OFF 6. OFF 7. OFF 8. OFF 1. H* 1. H 4. L 5. L 6. L 7. L 8. L * -> L LED 8.1 świeci się. LED 9.2 świeci się przez 300ms i gaśnie Udane przydzielenie dostępu 1. OFF 2. OFF 3. OFF 4. OFF 5. OFF 6. OFF 7. OFF 8. OFF 1. H 4. L 5. L 6. L 7. L 8. L LED 8.1 nie świeci się. Nieudane przydzielenie dostęu 1. OFF 2. OFF 3. OFF 4. OFF 5. OFF 6. OFF 7. OFF 8. OFF 1. H 1. H -> L 4. L 5. L 6. L 7. L 8. L <-> L LED 8.1 świeci się przez 2s i gaśnie na 500ms. LED 9.2 świeci się przez 500ms i gaśnie na 2s. Stan LED dla włożonej jednej karty operatora. Brak karty abonenckiej operatora w slocie 1 1. X* 2. X 3. X 4. X 5. X 6. X 7. X 8. X 1. H 1. H -> L -> L 3. H -> L 4.H -> L 5.H -> L 6.H -> L 7.H -> L 8. H -> L 1. H <-> L 3. H <-> L LED 9.1 i LED 9.3 migają. Niedozwolony stan przełącznika hebelkowego 1. ON 2. ON 3. OFF 4. OFF 5. OFF 6. OFF 7. OFF 8. OFF 1. H 1. H -> L -> L 3. H -> L 4.H -> L 5.H -> L 6.H -> L 7.H -> L 8. H -> L LED 8.1 zapalają się i gasną po kolei, kierunek prawo. * L - stan niski, dioda LED nie świeci. * H - stan wysoki, dioda LED świeci. * ON - ustawiona sekcja przełącznika hebelkowego w pozycję ON /włączony/. * OFF - ustawiona sekcja przełącznika hebelkowego w pozycję OFF /wyłączony/. * X - stan sekcji przełącznika hebelkowego nie mający wpływu na przebieg procesu. 16

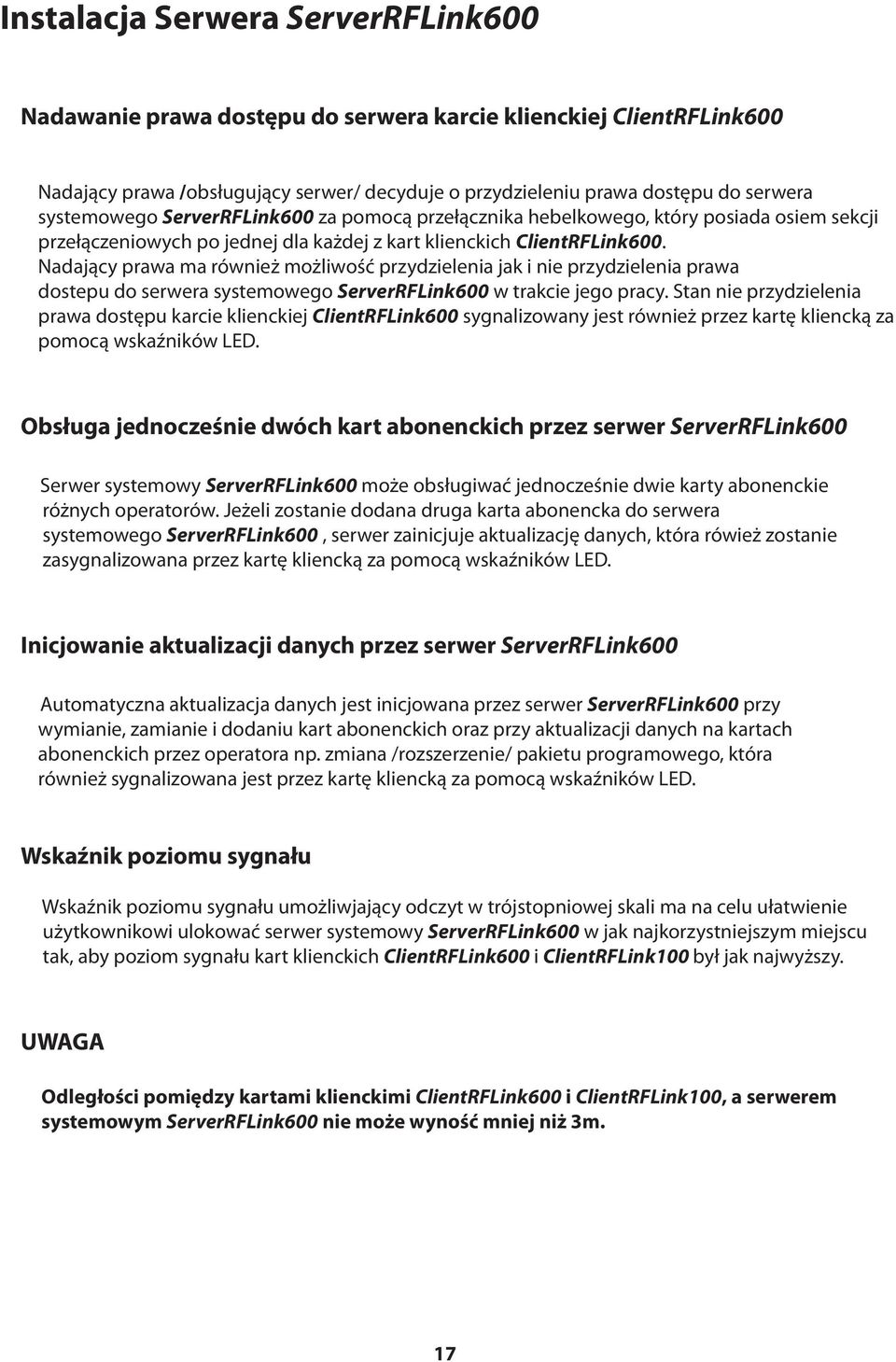

19 Instalacja Serwera ServerRFLink600 Nadawanie prawa dostępu do serwera karcie klienckiej ClientRFLink600 Nadający prawa /obsługujący serwer/ decyduje o przydzieleniu prawa dostępu do serwera systemowego ServerRFLink600 za pomocą przełącznika hebelkowego, który posiada osiem sekcji przełączeniowych po jednej dla każdej z kart klienckich ClientRFLink600. Nadający prawa ma również możliwość przydzielenia jak i nie przydzielenia prawa dostepu do serwera systemowego ServerRFLink600 w trakcie jego pracy. Stan nie przydzielenia prawa dostępu karcie klienckiej ClientRFLink600 sygnalizowany jest również przez kartę kliencką za pomocą wskaźników LED. Obsługa jednocześnie dwóch kart abonenckich przez serwer ServerRFLink600 Serwer systemowy ServerRFLink600 może obsługiwać jednocześnie dwie karty abonenckie różnych operatorów. Jeżeli zostanie dodana druga karta abonencka do serwera systemowego ServerRFLink600, serwer zainicjuje aktualizację danych, która rówież zostanie zasygnalizowana przez kartę kliencką za pomocą wskaźników LED. Inicjowanie aktualizacji danych przez serwer ServerRFLink600 Automatyczna aktualizacja danych jest inicjowana przez serwer ServerRFLink600 przy wymianie, zamianie i dodaniu kart abonenckich oraz przy aktualizacji danych na kartach abonenckich przez operatora np. zmiana /rozszerzenie/ pakietu programowego, która również sygnalizowana jest przez kartę kliencką za pomocą wskaźników LED. Wskaźnik poziomu sygnału Wskaźnik poziomu sygnału umożliwjający odczyt w trójstopniowej skali ma na celu ułatwienie użytkownikowi ulokować serwer systemowy ServerRFLink600 w jak najkorzystniejszym miejscu tak, aby poziom sygnału kart klienckich ClientRFLink600 i ClientRFLink100 był jak najwyższy. UWAGA Odległości pomiędzy kartami klienckimi ClientRFLink600 i ClientRFLink100, a serwerem systemowym ServerRFLink600 nie może wyność mniej niż 3m. 17

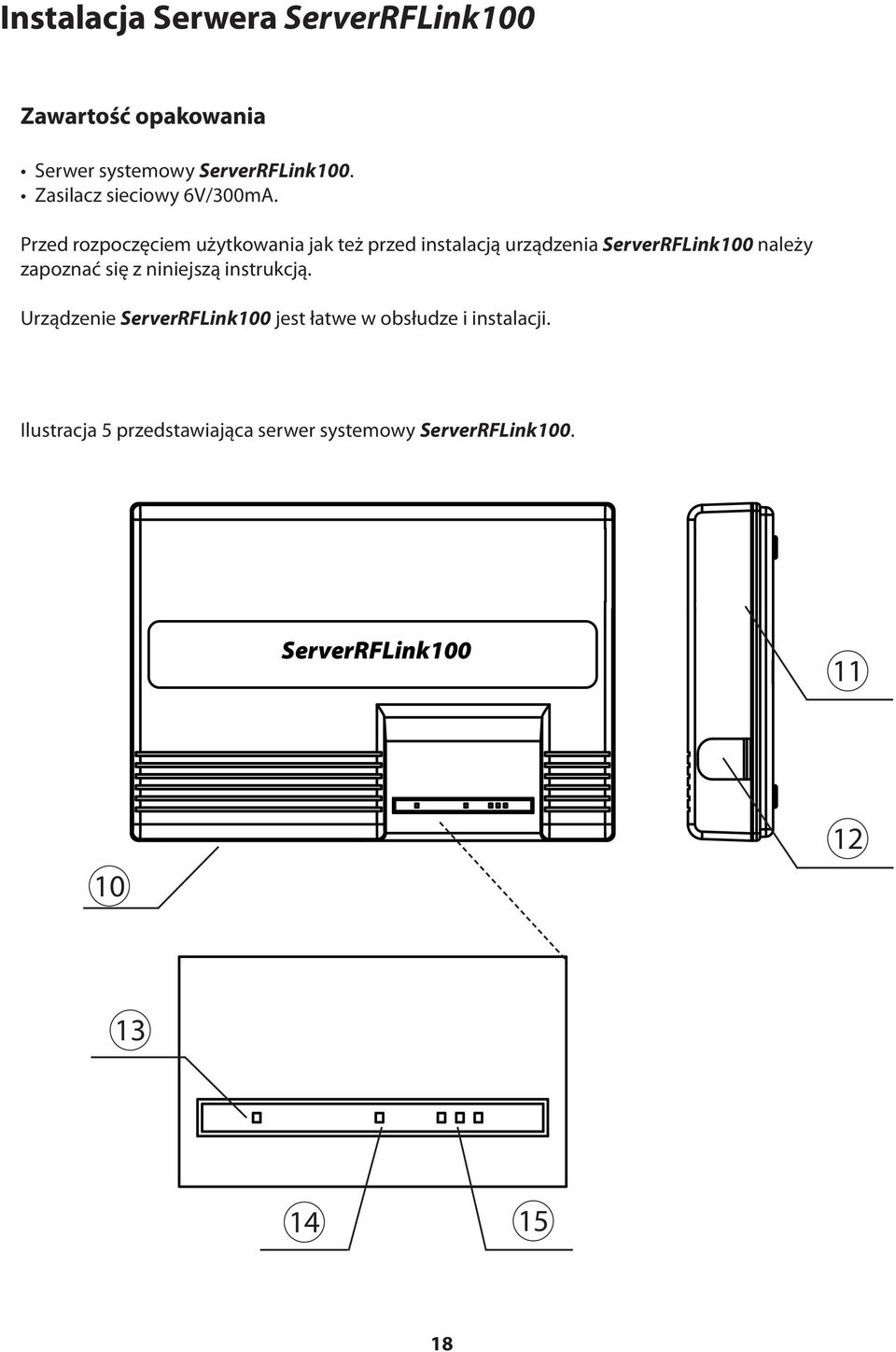

20 Instalacja Serwera ServerRFLink100 Zawartość opakowania Serwer systemowy ServerRFLink100. Zasilacz sieciowy 6V/300mA. Przed rozpoczęciem użytkowania jak też przed instalacją urządzenia ServerRFLink100 należy zapoznać się z niniejszą instrukcją. Urządzenie ServerRFLink100 jest łatwe w obsłudze i instalacji. Ilustracja 5 przedstawiająca serwer systemowy ServerRFLink100. ServerRFLink

21 Instalacja Serwera ServerRFLink100 Objaśnienie użytych symboli w Ilustracji 5: 10 Slot smart card do włożenia karty abonenckiej operatora. 11 Antena PCB. 12 Gniazdo PWR do podłączenia zasilacza sieciowego 6V/300m. 13 Wskaźnik czerwony jednodiodowy LED informuje o aktywności slotu. 14 Wskaźnik zielony jednodiodowy LED informuje o komunikacji serwera z kartą kliencką ClientRFLink Wskaźnik zielony trójdiodowy LED informuje o: poziomie sygnału kart klienckich ClientRFLink100, stanach procesowych systemu. Instalacja serwera systemowego ServerRFLink100 Instalacja serwera ServerRFLink100 ma na celu przygotować serwer do prawidłowej pracy. Aby zainstalować prawidłowo serwer systemowy ServerRFLink100 należy wykonać chronologicznie następujące czynności opisane w punktach poniżej: 1. Włożyć aktywną kartę abonencką opertora do 10, chipem do dołu. 2. Podłączyć zasilacz sieciowy serwera ServerRFLink100 do Włączyć do sieci 230V AC/ 50-60Hz zasilacz sieciowy podłączony. do serwera ServerRFLink100. Po wykonaniu powyższych czynności serwer systemowy ServerRFLink100 jest aktywny i gotowy do pracy. Serwer systemowy ServerRFLink100 należy umieścić w jak najwyższym punkcie budynku mieszkalnego. Zapewni to możliwość uzyskania odległości odstępowych zgodnych ze specyfikacją techniczną systemu GreenEightSystem. Uwaga. Należy zapoznać się z tabelą 5, która przedstawia stany procesowe występujące podczas instalacji jak i w trakcie pracy serwera systemowego ServerRFLink

22 Instalacja Serwera ServerRFLink100 Informacje sygnalizacyjne wskaźników LED Tabela 5. Stan LED 13 LED 14 LED 15 Opis Gotwy do pracy Poziom sygnału 1. H* * 1. H -> L -> L 3. H -> L 1. H 1. X 1. H 3. H LED 15 świecą przez 2s i gasną. Stan LED 15 dla pełnego trójstopniowego pozimu sygnału karty klienckiej ClientRFLink100. Brak kart w slotach 1. H <-> L <-> L 3. H <-> L LED 15 migają. Nie właściwa karta lub karta uszkodzona Awaria modułu radiowego 1. H <-> L 1. H 1. H <-> L 3. H LED 15.2 świeci przez 2s i gaśnie na100ms. Powtarzjący się cykl. Stan LED dla włożonej jednej karty operatora. LED 15.2 miga. * L - stan niski, dioda LED nie świeci. * H - stan wysoki, dioda LED świeci. * ON - ustawiona sekcja przełącznika hebelkowego w pozycję ON /włączony/. * OFF - ustawiona sekcja przełącznika hebelkowego w pozycję OFF /wyłączony/. * X - stan sekcji przełącznika hebelkowego nie mający wpływu na przebieg procesu. 20

23 Instalacja Serwera ServerRFLink100 Przydzielenie dostępu do serwera karcie klienckiej ClientRFLink100 Przydzielenie dostępu do serwera systemowego ServerRFLink100 ma na celu przygotować kartę kliencką ClientRFLink100 do prawidłowej współpracy z serwerem systemowym. W trakcie przydzielania dostępu do serwera systemowego ServerRFLink100 przekazywane są również karcie klienckiej ClientRFLink100 informacje z aktywnej karty abonenckiej uprzednio pobrane i zapisane w pamięci serwera. Przed przystąpieniem do przydzielania dostępu do serwera systemowego ServerRFLink100 należy zapoznać się z ilustracją 6. Aby przydzielić karcie klienckiej ClientRFLink100 dostęp do serwera systemowego należy wykonać chronologicznie następujące czynności opisane w punktach poniżej: 1. Włożyć aktywną kartę abonencką opertora do 10, chipem do dołu. 2. Podłączyć zasilacz sieciowy serwera ServerRFLink100 do Włączyć do sieci 230V AC/50-60Hz zasilacz sieciowy podłączony do serwera ServerRFLink Czekać do momentu zgaśnięcia diód LED Wyłączyć z sieci 230V AC/50-60Hz zasilacz sieciowy podłączony do serwera ServerRFLink Wyciągnąć kartę abonencką opertora z Włożyć kartę kliencką ClientRFLink100 do Włączyć do sieci 230V AC/50-60Hz zasilacz sieciowy podłączony do serwera ServerRFLink Czekać do momentu zgaśnięcia diody LED Wyłączyć z sieci 230V AC/50-60Hz zasilacz sieciowy podłączony do serwera ServerRFLink Wyciągnąć kartę kliencką ClientRFLink100 z 10. Karta kliencka ClientRFLink100 jest teraz gotowa do zainstalowania w cyfrowym tunerze satelitarnym lub w module CI. W celu przydzielenia następnym kartom ClientRFLink100 dostępu do serwera systemowego ServerRFLink100 należy powtarzać czynności od kroku 7 do kroku
