1 Opis Przedmiotu Zamówienia Kombinezon specjalny 1 KOMBINEZON SPECJALNY 1. CHARAKTERYSTYKA WYROBU 1.1.Opis Kombinezon specjalny jednoczęściowy jest ubraniem wierzchnim i zakładany jest w zależności od pory roku na umundurowanie polowe lub służbowe. Kombinezon przeznaczony jest dla funkcjonariuszy wykonujących prace kontrolne na przejściach granicznych zwłaszcza przy kontroli środków transportu jako ochrona przed brudzeniem i niszczeniem umundurowania. Wykonany jest z tkaniny poliestrowo-bawełnianej, barwionej na kolor czarny, z wykończeniem hydro- i oleofobowym. Posiada elementy odblaskowe na : nogawkach w formie taśmy odblaskowej, z przodu i z tyłu bluzy w formie plakietki, na której znajduje się napis STRAŻ GRANICZA Elementy kombinezonu: 1.dwuczęściowy przód zapinany kryto na 2 zamki błyskawiczne, ściągnięty w talii gumą 2.wkładka piersiowa doszyta od wewnątrz do przodu na linii klatki piersiowej, osłaniająca brzuch 3.dwie cięte kieszenie piersiowe zapinane kryto na zamek błyskawiczny 4.dwuczęściowy tył ściągnięty w talii gumą 5.stójka z dzianiny 6.naramienniki 7.nałokietniki 8.dwuczęściowe rękawy, ściągnięte na dole gumką, z rozcięciami zapinanymi na krótkie zamki błyskawiczne 9.nakładana kieszeń na radiotelefon 10.nogawki ściągnięte na dole gumką, z rozcięciami zapinanymi na zamki błyskawiczne, 11.dwie cięte kieszenie, umieszczone po bokach nogawek zapinane kryto na zamki błyskawiczne 12.nakładana kieszeń na latarkę 13.nakolanniki 14.nakładka siedzeniowa 15.taśmy odblaskowe na nogawkach i rękawach 16.dwie plakietki odblaskowe z napisem Straż Graniczna 17.kaptur z pelerynką Przód kombinezonu zapinany jest kryto na 2 zamki błyskawiczne grubocząstkowe (kostkowe) podwójnie rozdzielne (otwierane od góry i od dołu) na taśmie syntetycznej o cząstkach polyamidowych, przebiegające na całej długości, od dołu nogawek aż do krawędzi wycięcia pod szyję. Listwy przykrywające zamki błyskawiczne zapinane są odcinkowo na taśmę samosczepną. Wykrój szyi wykończony jest stójką ze ściągacza dzianinowego w kolorze czarnym o szer mm. W szew stójki wszyty jest wieszak. Do przodu doszyta jest od wewnątrz wkładka piersiowa z tkaniny bawełnianej osłaniająca brzuch. Na wysokości piersi znajdują się po 2 cięte kieszenie, zapinane kryto na zamki błyskawiczne. Końce zamków wzmocnione są podszewką bawełnianą. Z prawej strony nad kieszenią ciętą piersiową umieszczona jest plakietka odblaskowa z napisem STRAŻ GRANICZNA w kolorze czarnym. Plakietka posiada wymiary : długość 155 ± 3 mm, wysokość 80 ± 2 mm. Litery mają wielkość : wysokość 27 mm, grubość 4-5 mm. Długość napisu : STRAŻ - 78 mm *, GRANICZNA mm *, umieszczona w dwóch rzędach. Na szwach barkowych umieszczone są naramienniki wszyte razem z kulą rękawa i zapinane kryto na guzik spodniowy. Wymiary naramienników muszą umożliwiać nasuwanie pochewek z oznakami

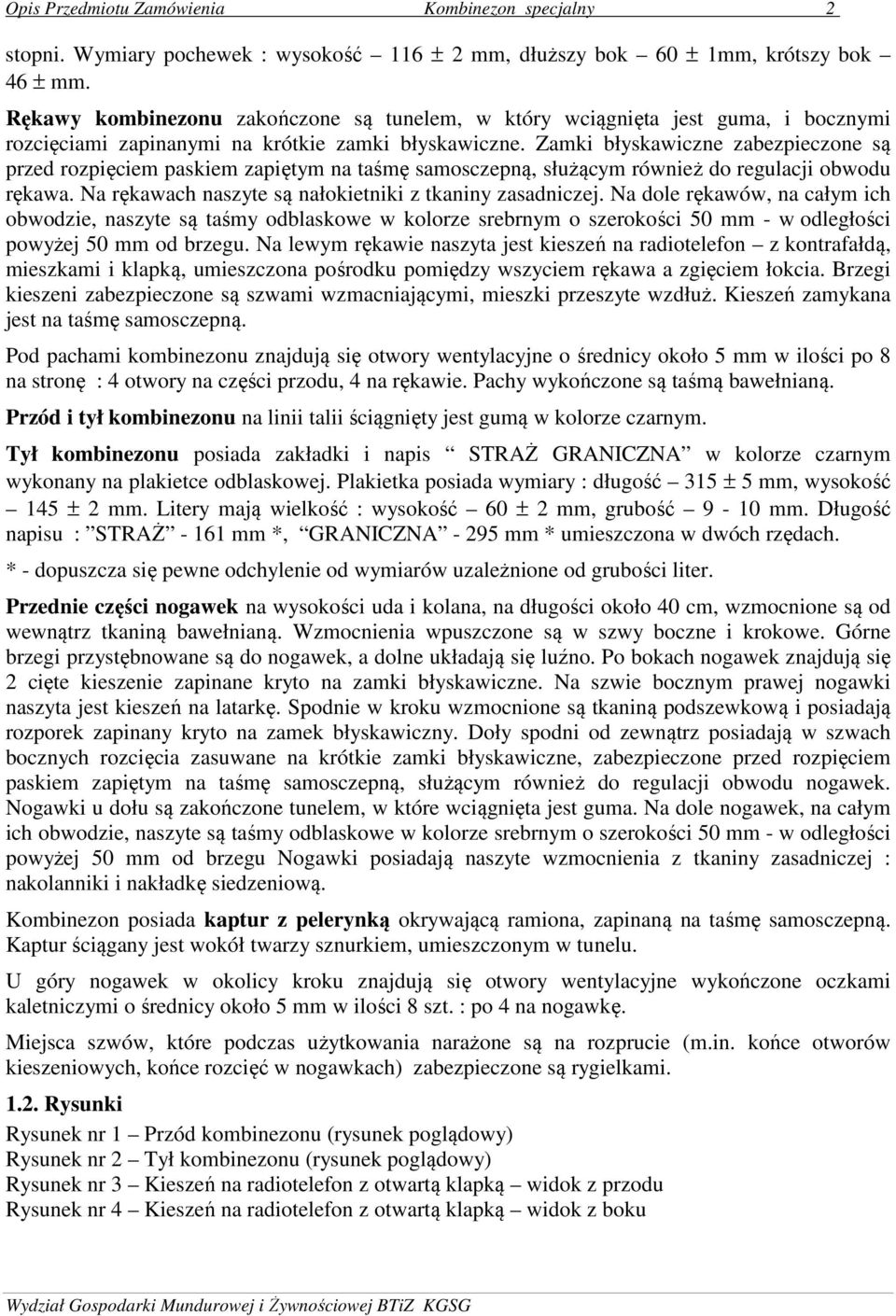

2 Opis Przedmiotu Zamówienia Kombinezon specjalny 2 stopni. Wymiary pochewek : wysokość 116 ± 2 mm, dłuższy bok 60 ± 1mm, krótszy bok 46 ± mm. Rękawy kombinezonu zakończone są tunelem, w który wciągnięta jest guma, i bocznymi rozcięciami zapinanymi na krótkie zamki błyskawiczne. Zamki błyskawiczne zabezpieczone są przed rozpięciem paskiem zapiętym na taśmę samosczepną, służącym również do regulacji obwodu rękawa. Na rękawach naszyte są nałokietniki z tkaniny zasadniczej. Na dole rękawów, na całym ich obwodzie, naszyte są taśmy odblaskowe w kolorze srebrnym o szerokości 50 mm - w odległości powyżej 50 mm od brzegu. Na lewym rękawie naszyta jest kieszeń na radiotelefon z kontrafałdą, mieszkami i klapką, umieszczona pośrodku pomiędzy wszyciem rękawa a zgięciem łokcia. Brzegi kieszeni zabezpieczone są szwami wzmacniającymi, mieszki przeszyte wzdłuż. Kieszeń zamykana jest na taśmę samosczepną. Pod pachami kombinezonu znajdują się otwory wentylacyjne o średnicy około 5 mm w ilości po 8 na stronę : 4 otwory na części przodu, 4 na rękawie. Pachy wykończone są taśmą bawełnianą. Przód i tył kombinezonu na linii talii ściągnięty jest gumą w kolorze czarnym. Tył kombinezonu posiada zakładki i napis STRAŻ GRANICZNA w kolorze czarnym wykonany na plakietce odblaskowej. Plakietka posiada wymiary : długość 315 ± 5 mm, wysokość 145 ± 2 mm. Litery mają wielkość : wysokość 60 ± 2 mm, grubość 9-10 mm. Długość napisu : STRAŻ mm *, GRANICZNA mm * umieszczona w dwóch rzędach. * - dopuszcza się pewne odchylenie od wymiarów uzależnione od grubości liter. Przednie części nogawek na wysokości uda i kolana, na długości około 40 cm, wzmocnione są od wewnątrz tkaniną bawełnianą. Wzmocnienia wpuszczone są w szwy boczne i krokowe. Górne brzegi przystębnowane są do nogawek, a dolne układają się luźno. Po bokach nogawek znajdują się 2 cięte kieszenie zapinane kryto na zamki błyskawiczne. Na szwie bocznym prawej nogawki naszyta jest kieszeń na latarkę. Spodnie w kroku wzmocnione są tkaniną podszewkową i posiadają rozporek zapinany kryto na zamek błyskawiczny. Doły spodni od zewnątrz posiadają w szwach bocznych rozcięcia zasuwane na krótkie zamki błyskawiczne, zabezpieczone przed rozpięciem paskiem zapiętym na taśmę samosczepną, służącym również do regulacji obwodu nogawek. Nogawki u dołu są zakończone tunelem, w które wciągnięta jest guma. Na dole nogawek, na całym ich obwodzie, naszyte są taśmy odblaskowe w kolorze srebrnym o szerokości 50 mm - w odległości powyżej 50 mm od brzegu Nogawki posiadają naszyte wzmocnienia z tkaniny zasadniczej : nakolanniki i nakładkę siedzeniową. Kombinezon posiada kaptur z pelerynką okrywającą ramiona, zapinaną na taśmę samosczepną. Kaptur ściągany jest wokół twarzy sznurkiem, umieszczonym w tunelu. U góry nogawek w okolicy kroku znajdują się otwory wentylacyjne wykończone oczkami kaletniczymi o średnicy około 5 mm w ilości 8 szt. : po 4 na nogawkę. Miejsca szwów, które podczas użytkowania narażone są na rozprucie (m.in. końce otworów kieszeniowych, końce rozcięć w nogawkach) zabezpieczone są rygielkami Rysunki Rysunek nr 1 Przód kombinezonu (rysunek poglądowy) Rysunek nr 2 Tył kombinezonu (rysunek poglądowy) Rysunek nr 3 Kieszeń na radiotelefon z otwartą klapką widok z przodu Rysunek nr 4 Kieszeń na radiotelefon z otwartą klapką widok z boku

3 Opis Przedmiotu Zamówienia Kombinezon specjalny 3 Rysunek nr 1 Przód kombinezonu Rysunek nr 2 Tył kombinezonu

4 Opis Przedmiotu Zamówienia Kombinezon specjalny 4 Taśma samosczepna ostra Wycięcie na antenę radiotelefonu Taśma samosczepna miękka Część rękawa Rysunek 3. Kieszeń na radiotelefon z otwartą klapką widok z przodu Wymiary na rysunku podano w mm Dopuszczalna tolerancja w wymiarach ± 2 mm

5 Opis Przedmiotu Zamówienia Kombinezon specjalny 5 Mieszek Część rękawa Rysunek 4. Kieszeń na radiotelefon z otwartą klapką widok z boku a głębokość mieszka 1.3. Oznaczenia Oznaczenia zgodne z PN-90/P Wyroby konfekcyjne. Oznaczenie. Wyrób powinien posiadać, od strony wewnętrznej następujące wszywki : 1) firmową zawierającą nazwę i znak producenta 2) informacyjną : - o rodzaju surowca i sposobie konserwacji, - z oznaczeniem rozmiaru. Do każdego kombinezonu powinna być przyczepiona etykieta zawierająca : 1) nazwę, adres i znak firmowy producenta 2) nazwę wyrobu 3) skład Mieszek surowcowy materiału podstawowego 4) wielkość (rozmiar) wyrobu 5) jakość wyrobu 6) rok i miesiąc produkcji 2.WYMAGANIA TECHNICZNE

6 Opis Przedmiotu Zamówienia Kombinezon specjalny Wykaz materiałów i dodatków Tabela 1. Wykaz materiałów i dodatków Lp. Nazwa materiału Przeznaczenie 1 Tkanina poliestrowo-bawełniana z wykończeniem hydro- i oleofobowym a)przód b)tył c)listwy krytego zapięcia przodu d)rękawy e)nogawki f)nakładana kieszeń na radiotelefon g)nakładana kieszeń na latarkę h)paski do regulacji obwodu rękawa i nogawki i)klapki kieszeni piersiowych i bocznych j)naramienniki k)podkłady pod dziurki w naramiennikach l)nałokietniki m)nakolanniki n)nakładka siedzeniowa o)kaptur z pelerynką 2 Podszewka bawełniana a)wkładka piersiowa b)wzmocnienie pod kieszenie i klapki c)wzmocnienie końców zamków błyskawicznych d)worki kieszeni piersiowych e)worki kieszeni bocznych a)listwy do wykończeń otworów kieszeniowych b)wzmocnienie przedniej części spodni 3 Dzianina ściągaczowa a) stójka 4 Taśma odblaskowa w kol. srebnym a) rękawy b) nogawki 5 Plakietka odblaskowa z napisem STRAŻ GRANICZNA o wymiarach : 155x 80 6 Plakietka odblaskowa z napisem STRAŻ GRANICZNA o wymiarach : 315 x 145 a) przód a) tył 7 Taśma samosczepna a) listwy krytego zapięcia przodu b) paski do regulacji obwodu rękawa c) paski do regulacji obwodu nogawki d) pelerynka w kapturze 8 Zamek błyskawiczny grubocząstkowy podwójnie rozdzielny z tworzywa sztucznego 2 szt. a) przód

7 Opis Przedmiotu Zamówienia Kombinezon specjalny 7 Lp. Nazwa materiału Przeznaczenie 9 Zamek błyskawiczny grubocząstkowy z tworzywa sztucznego - 2 szt. 10 Zamek błyskawiczny grubocząstkowy z tworzywa sztucznego - 2 szt Zamek błyskawiczny z tworzywa sztucznego - 1 szt. Guma w kolorze czarnym o szerokości 5,5 cm a) kieszenie piersiowe a) kieszenie boczne a) rozporek a) talia kombinezonu 13 Guma o szerokości 2,5 cm a) dół rękawów b) dół nogawek 14 Sznurek a) kaptur 15 Taśma bawełniana w kol. czarnym a)pacha 16 Nici w kolorze czarnym a)szwy 17 Wszywka producenta a) wewnątrz wyrobu, miejsce dowolne wg uznania producenta 18 Wszywka z oznaczeniem rozmiaru a)szew stójki 19 Wszywka informacyjna o rodzaju surowca i sposobie konserwacji b)szew stójki 20 Guziki spodniowe 2 szt. a) naramienniki 21 Oczka kaletnicze w ilości 24 szt. a) otwory wentylacyjne Tkanina wierzchnia, podszewka, plakietki z napisem Straż Graniczna, taśmy odblaskowe oraz zamek błyskawiczny rozdzielczy powinny posiadać świadectwo jakości, czy inny dokument stwierdzający zgodność wskaźników techniczno-użytkowych z opisem lub wymaganiami odpowiednich norm Wymiary Kombinezony muszą być wykonane w co najmniej 30 rozmiarach. Rozmiary muszą umożliwiać dopasowanie kombinezonów do użytkowników o niżej wymienionych wymiarach : -wzrost od 160 do 190 cm; -obwód klatki piersiowej od 86 do 122 cm; -o nietypowej budowie ciała (np. na wzrost 152 cm);

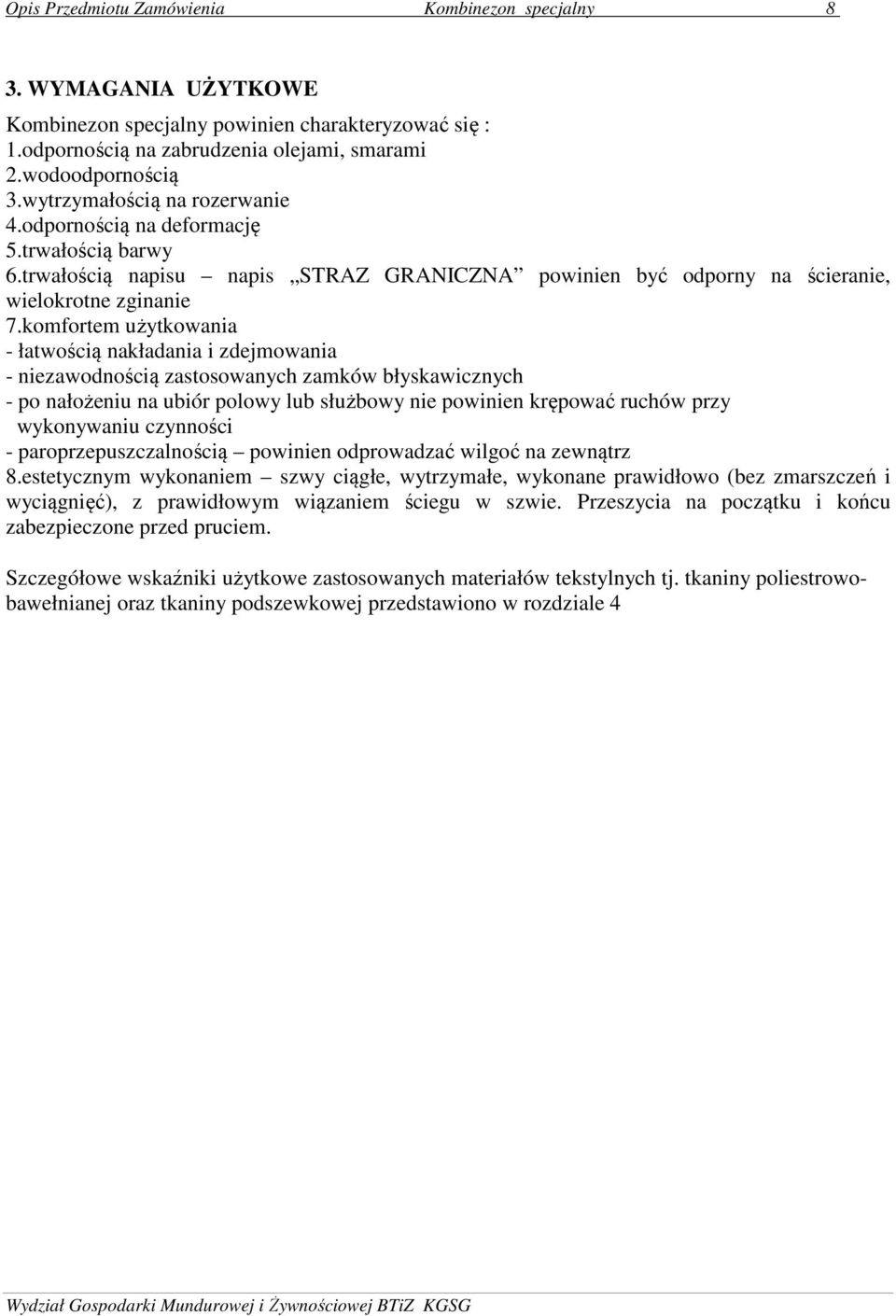

8 Opis Przedmiotu Zamówienia Kombinezon specjalny 8 3. WYMAGANIA UŻYTKOWE Kombinezon specjalny powinien charakteryzować się : 1.odpornością na zabrudzenia olejami, smarami 2.wodoodpornością 3.wytrzymałością na rozerwanie 4.odpornością na deformację 5.trwałością barwy 6.trwałością napisu napis STRAZ GRANICZNA powinien być odporny na ścieranie, wielokrotne zginanie 7.komfortem użytkowania - łatwością nakładania i zdejmowania - niezawodnością zastosowanych zamków błyskawicznych - po nałożeniu na ubiór polowy lub służbowy nie powinien krępować ruchów przy wykonywaniu czynności - paroprzepuszczalnością powinien odprowadzać wilgoć na zewnątrz 8.estetycznym wykonaniem szwy ciągłe, wytrzymałe, wykonane prawidłowo (bez zmarszczeń i wyciągnięć), z prawidłowym wiązaniem ściegu w szwie. Przeszycia na początku i końcu zabezpieczone przed pruciem. Szczegółowe wskaźniki użytkowe zastosowanych materiałów tekstylnych tj. tkaniny poliestrowobawełnianej oraz tkaniny podszewkowej przedstawiono w rozdziale 4

9 Opis Przedmiotu Zamówienia Kombinezon specjalny 9 4. CHARAKTERYSTYKA PODSTAWOWYCH MATERIAŁÓW 4.1. Tkanina poliestrowo-bawełniana Tkanina poliestrowo-bawełniana barwiona jest na kolor czarny, posiada wykończenie wodoodporne i oleofobowe. Tabela 2. Wskaźniki techniczno-użytkowe tkaniny poliestrowo- bawełnianej Lp. Wskaźnik Jednostka Wartość Metoda badań 1 Rodzaj i skład surowcowy % PES 50, CO - 50 PN-P : 1996 tkaniny 2 Masa powierzchniowa g/m PN ISO 3801: Siła zrywająca -osnowa -wątek dan nie mniej niż PN-EN ISO : Siła rozdzierająca dan nie mniej niż PN-EN ISO :2002 -osnowa 3,0 3,0 -wątek 5 Zmiana wymiarów po praniu % nie więcej niż PN-EN 25077:1998 i suszeniu -osnowa -wątek Odporność na deszcz (czas nie więcej niż PN-91/P padania deszczu 5 min.) - nasiąkliwość - przepuszczalność wody % cm 3 /dm Oleofobowość stopień nie mniej niż 5 PN-EN ISO 14419:2002 stopień 8 Odporność wybarwień na : -światło sztuczne -pranie -pot -tarcie suche nie mniej niż PN- EN ISO 105-B02 : 2006 PN- ISO 105-C06 : 1996 PN-EN ISO 105- E04 : 1999 PN-EN ISO 105-X12 : Wykończenie Wodoodporne i oleofobowe 4.2. Tkanina podszewkowa Tkanina podszewkowa wykonana ze 100 % bawełny, barwiona jest na kolor czarny.

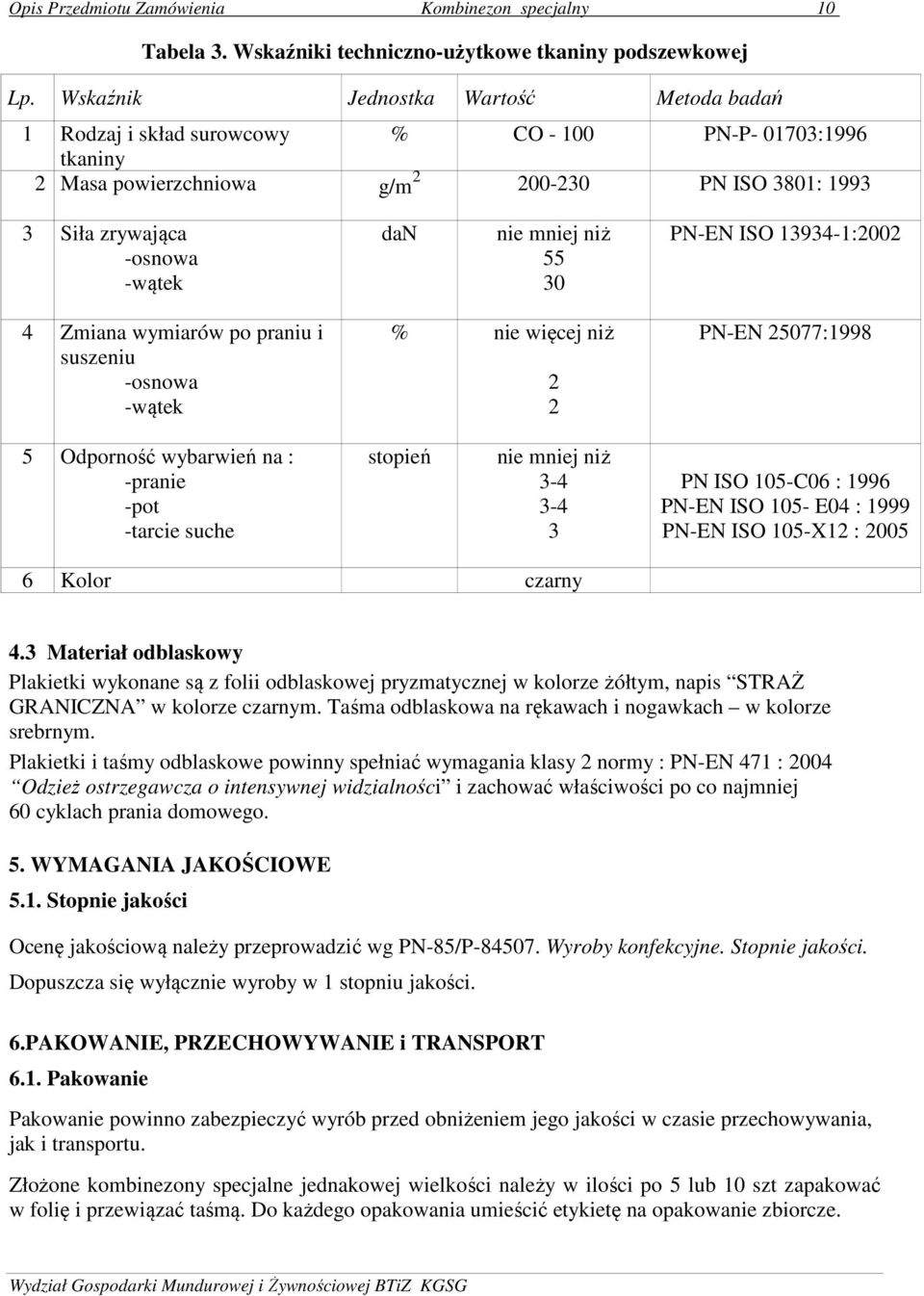

10 Opis Przedmiotu Zamówienia Kombinezon specjalny 10 Tabela 3. Wskaźniki techniczno-użytkowe tkaniny podszewkowej Lp. Wskaźnik Jednostka Wartość Metoda badań 1 Rodzaj i skład surowcowy % CO PN-P :1996 tkaniny 2 Masa powierzchniowa g/m PN ISO 3801: Siła zrywająca -osnowa -wątek dan nie mniej niż PN-EN ISO : Zmiana wymiarów po praniu i suszeniu -osnowa -wątek % nie więcej niż 2 2 PN-EN 25077: Odporność wybarwień na : -pranie -pot -tarcie suche stopień nie mniej niż PN ISO 105-C06 : 1996 PN-EN ISO 105- E04 : 1999 PN-EN ISO 105-X12 : Kolor czarny 4.3 Materiał odblaskowy Plakietki wykonane są z folii odblaskowej pryzmatycznej w kolorze żółtym, napis STRAŻ GRANICZNA w kolorze czarnym. Taśma odblaskowa na rękawach i nogawkach w kolorze srebrnym. Plakietki i taśmy odblaskowe powinny spełniać wymagania klasy 2 normy : PN-EN 471 : 2004 Odzież ostrzegawcza o intensywnej widzialności i zachować właściwości po co najmniej 60 cyklach prania domowego. 5. WYMAGANIA JAKOŚCIOWE 5.1. Stopnie jakości Ocenę jakościową należy przeprowadzić wg PN-85/P Wyroby konfekcyjne. Stopnie jakości. Dopuszcza się wyłącznie wyroby w 1 stopniu jakości. 6.PAKOWANIE, PRZECHOWYWANIE i TRANSPORT 6.1. Pakowanie Pakowanie powinno zabezpieczyć wyrób przed obniżeniem jego jakości w czasie przechowywania, jak i transportu. Złożone kombinezony specjalne jednakowej wielkości należy w ilości po 5 lub 10 szt zapakować w folię i przewiązać taśmą. Do każdego opakowania umieścić etykietę na opakowanie zbiorcze.

11 Opis Przedmiotu Zamówienia Kombinezon specjalny 11 Etykieta powinna zawierać następujące informacje: 1) nazwę, adres producenta 2) nazwę przedmiotu 3) ilość 4) wielkość przedmiotu 5) miesiąc i rok produkcji 6.2. Przechowywanie Wyrób należy przechowywać w opakowaniach, w pomieszczeniach przewiewnych, suchych, pozbawionych obcych zapachów. Pomieszczenia powinny zabezpieczyć wyrób przed zawilgoceniem, poplamieniem, zabrudzeniem, zniszczeniem przez pleśń, bakterie i inne czynniki zewnętrzne, także przed bezpośrednim działaniem promieni słonecznych Transport Załadowanie, przewóz i wyładowanie powinny odbywać się w warunkach zabezpieczających przed zamoczeniem, zabrudzeniem, uszkodzeniami mechanicznymi i chemicznymi. 7.BADANIA ODBIORCZE Badania odbiorcze należy przeprowadzić zgodnie z normą PN-83/P Wyroby konfekcyjne. Badania odbiorcze.
