1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (2)Data zgłoszenia: (51) IntCl6: E21F 13/08 (54) Hydrauliczne urządzenie przesuwające (43) Zgłoszenie ogłoszono: BUP 13/97 (45) O udzieleniu patentu ogłoszono: WUP 05/00 (73) Uprawniony z patentu: Centrum Mechanizacji Górnictwa "KOMAG", Gliwice, PL Nowosądecka Fabryka Urządzeń Górniczych "NOWOMAG" S.A., Nowy Sącz, PL (72) Twórcy wynalazku: Andrzej Drwięga, Gliwice, PL Stefan Strzyż, Gliwice, PL Stanisław Klimkowski, Gliwice, PL Tadeusz Mazurkiewicz, Gliwice, PL Jerzy Nowak, Nowy Sącz, PL Henryk Kotlarski, Krynica, PL Jacek Barczyk, Żory, PL (74) Pełnomocnik: Olbrzymek Elżbieta, Centrum Mechanizacji Górnictwa "KOMAG" PL B1 1. Hydrauliczne urządzenie przesu wające, zwłaszcza do przesuwu napędu wysypowego przenośnika ścianowego, przy współdziałaniu siłowników hydraulicznych, znamienne tym, że składa się z zespołu (1) przesuwno-kroczącego ze wzdłużnym przelotowym tunelem (8) oraz ze sworzniowej drabinki (2) mocowanej jednym końcem pośrednio do przesuwanego urządzenia (11) i usytuowanej przesuwnie wewnątrz przelotowego tunelu (8) zespołu (1) przesuwno-kroczącego, składającego się ze skrzyni (3) oraz wysuwnego za pośrednictwem hydraulicznych siłowników (7) pomostu (4), do którego to jest zamocowany ruchomy zabierak (5, 12), dwustronnego działania, współpracujący ze sworzeniową drabinką (2). Fig. 1

2 Hydrauliczne urządzenie przesuwające Zastrzeżenia patentowe 1. Hydrauliczne urządzenie przesuwające, zwłaszcza do przesuwu napędu wysypowego przenośnika ścianowego, przy współdziałaniu siłowników hydraulicznych, znamienne tym, że składa się z zespołu (1) przesuwno-kroczącego ze wzdłużnym przelotowym tunelem (8) oraz ze sworzniowej drabinki (2) mocowanej jednym końcem pośrednio do przesuwanego urządzenia (11) i usytuowanej przesuwnie wewnątrz przelotowego tunelu (8) zespołu (1) przesuwno-kroczącego, składającego się ze skrzyni (3) oraz wysuwnego za pośrednictwem hydraulicznych siłowników (7) pomostu (4), do którego to jest zamocowany ruchomy zabierak (5,12), dwustronnego działania, współpracujący ze sworzeniową drabinką (2). 2. Hydrauliczne urządzenie według zastrz. 1, znamienne tym, że ruchomy zabierak (5) dwustronnego działania jest zamocowany obrotowo do wysuwnego pomostu (4), w górnej jego części, z możliwością usytuowania go z dwóch stron pomostu (4). 3. Hydrauliczne urządzenie według zastrz. 1, znamienne tym, że zabierak (12) jest osadzony w wysuwnym pomoście (4) przesuwnie za pośrednictwem hydraulicznego siłownika (13), mocowanego do wysuwnego pomostu (4). 4. Hydrauliczne urządzenie według zastrz. 1, znamienne tym, że skrzynia (3) zespołu (1) przesuwno-kroczącego oraz drugi koniec sworzniowej drabinki (2) są wyposażone w stopy (9) pod hydrauliczne podpory (10). * * * Przedmiotem wynalazku jest hydrauliczne urządzenie przesuwające, przeznaczone zwłaszcza do przesuwania napędu wysypowego ścianowych przenośników zgrzebłowych. Znane są różnego rodzaju urządzenia do przesuwania napędów ścianowych przenośników zgrzebłowych, jak i samych przenośników, w których urządzeniami wykonawczymi są siłowniki hydrauliczne. Znane jest na przykład z polskiego opisu patentowego nr urządzenie do przesuwania napędów ścianowych, które ma siłownik hydrauliczny Zamocowany poprzez łącza elastyczne jednym końcem do obudowy przesuwanego napędu ścianowego, a drugim do płyty ślizgowej z otworami, prowadzonej po główce przenośnika podścianowego, zaopatrzonej w kliny, których rozstaw odpowiada rozstawowi otworów w płycie ślizgowej. Znane jest również z praktyki rozwiązanie, w którym do przesuwania maszyn i urządzeń w wyrobiskach górniczych, a zwłaszcza do przesuwania napędu wysypowego przenośnika po spągu stosowane jest cięgno łańcuchowe w połączeniu z siłownikiem hydraulicznym. Połączenie to za każdym skokiem siłownika musi być przebudowywane ręcznie ze względu na konieczność skrócenia łańcucha o długości skoku siłownika. Zastosowanie cięgien łańcuchowych stanowi jednak duże zagrożenie dla obsługi podczas przesuwania urządzeń, ponieważ może wystąpić biczowanie lub zerwanie łańcucha. Z tego też powodu najnowsze przepisy górnicze nie zezwalają na stosowanie łańcuchów do podciągania ciężkich urządzeń na dole kopalni. Urządzenie do przesuwania według wynalazku charakteryzuje się tym, że składa się z zespołu przesuwno-kroczącego, z przelotowym wzdłużnym tunelem oraz drabinki sworzniowej osadzonej przesuwnie wewnątrz tunelu i zamocowanej jednym końcem do urządzenia przesuwnego. Zespół przesuwno-kroczący urządzenia ma wysuwny pomost, uruchamiany za pośrednictwem siłowników hydraulicznych zlokalizowanych w skrzyni zespołu, do którego to pomostu jest zamocowany ruchomy zbierak dwustronnego działania o budowie symetrycznej, współpracujący podczas przesuwania z drabinką sworzniową.

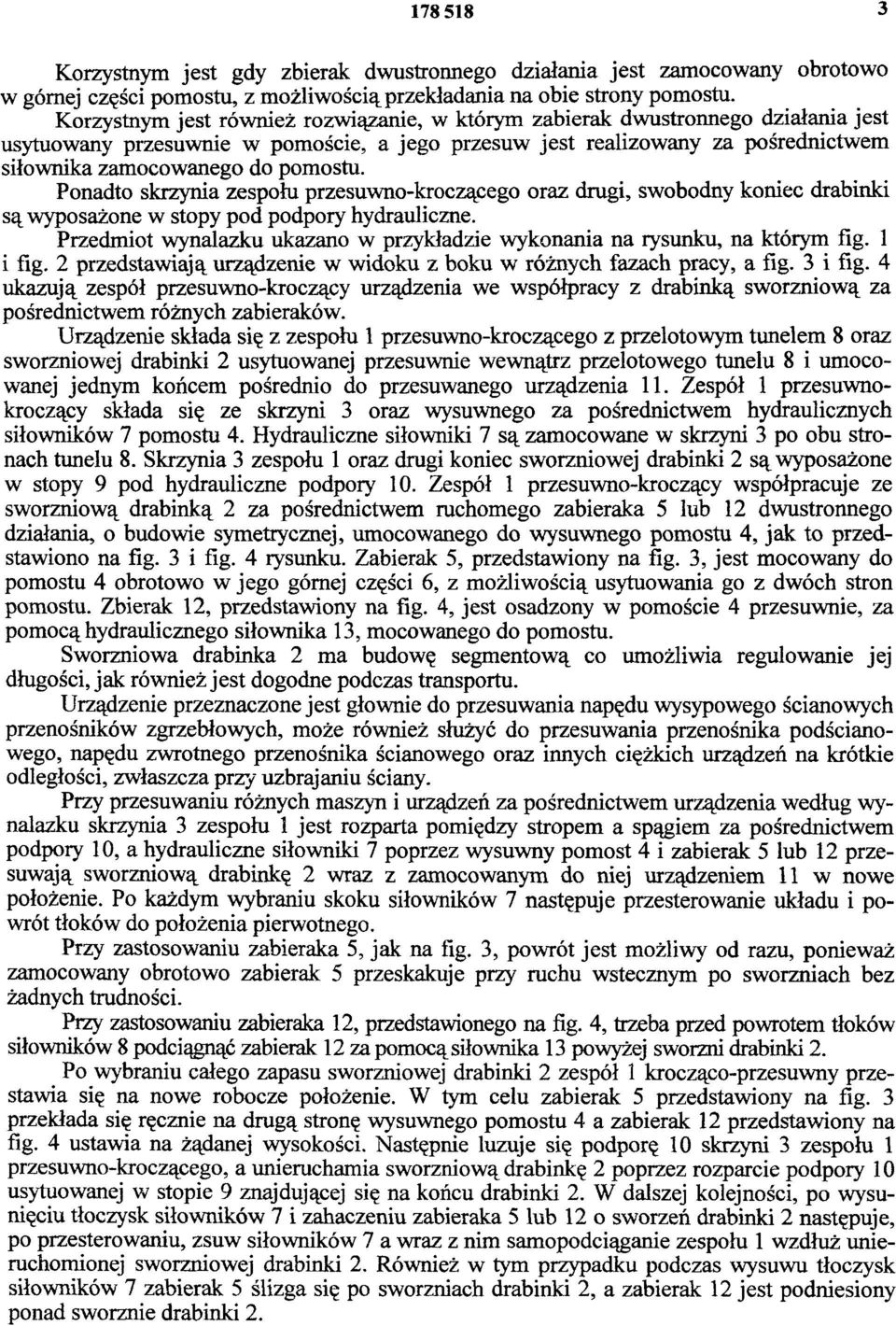

3 3 Korzystnym jest gdy zbierak dwustronnego działania jest zamocowany obrotowo w górnej części pomostu, z możliwością przekładania na obie strony pomostu. Korzystnym jest również rozwiązanie, w którym zabierak dwustronnego działania jest usytuowany przesuwnie w pomoście, a jego przesuw jest realizowany za pośrednictwem siłownika zamocowanego do pomostu. Ponadto skrzynia zespołu przesuwno-kroczącego oraz drugi, swobodny koniec drabinki są wyposażone w stopy pod podpory hydrauliczne. Przedmiot wynalazku ukazano w przykładzie wykonania na rysunku, na którym fig. 1 i fig. 2 przedstawiają urządzenie w widoku z boku w różnych fazach pracy, a fig. 3 i fig. 4 ukazują zespół przesuwno-kroczący urządzenia we współpracy z drabinką sworzniową za pośrednictwem różnych zabieraków. Urządzenie składa się z zespołu 1 przesuwno-kroczącego z przelotowym tunelem 8 oraz sworzniowej drabinki 2 usytuowanej przesuwnie wewnątrz przelotowego tunelu 8 i umocowanej jednym końcem pośrednio do przesuwanego urządzenia 11. Zespół 1 przesuwnokroczący składa się ze skrzyni 3 oraz wysuwnego za pośrednictwem hydraulicznych siłowników 7 pomostu 4. Hydrauliczne siłowniki 7 są zamocowane w skrzyni 3 po obu stronach tunelu 8. Skrzynia 3 zespołu 1 oraz drugi koniec sworzniowej drabinki 2 są wyposażone w stopy 9 pod hydrauliczne podpory 10. Zespół 1 przesuwno-kroczący współpracuje ze sworzniową drabinką 2 za pośrednictwem ruchomego zabieraka 5 lub 12 dwustronnego działania, o budowie symetrycznej, umocowanego do wysuwnego pomostu 4, jak to przedstawiono na fig. 3 i fig. 4 rysunku. Zabierak 5, przedstawiony na fig. 3, jest mocowany do pomostu 4 obrotowo w jego górnej części 6, z możliwością usytuowania go z dwóch stron pomostu. Zbierak 12, przedstawiony na fig. 4, jest osadzony w pomoście 4 przesuwnie, za pomocą hydraulicznego siłownika 13, mocowanego do pomostu. Sworzniowa drabinka 2 ma budowę segmentową co umożliwia regulowanie jej długości, jak również jest dogodne podczas transportu. Urządzenie przeznaczone jest głownie do przesuwania napędu wysypowego ścianowych przenośników zgrzebłowych, może również służyć do przesuwania przenośnika podścianowego, napędu zwrotnego przenośnika ścianowego oraz innych ciężkich urządzeń na krótkie odległości, zwłaszcza przy uzbrajaniu ściany. Przy przesuwaniu różnych maszyn i urządzeń za pośrednictwem urządzenia według wynalazku skrzynia 3 zespołu 1 jest rozparta pomiędzy stropem a spągiem za pośrednictwem podpory 10, a hydrauliczne siłowniki 7 poprzez wysuwny pomost 4 i zabierak 5 lub 12 przesuwają sworzniową drabinkę 2 wraz z zamocowanym do niej urządzeniem 11 w nowe położenie. Po każdym wybraniu skoku siłowników 7 następuje przesterowanie układu i powrót tłoków do położenia pierwotnego. Przy zastosowaniu zabieraka 5, jak na fig. 3, powrót jest możliwy od razu, ponieważ zamocowany obrotowo zabierak 5 przeskakuje przy ruchu wstecznym po sworzniach bez żadnych trudności. Przy zastosowaniu zabieraka 12, przedstawionego na fig. 4, trzeba przed powrotem tłoków siłowników 8 podciągnąć zabierak 12 za pomocą siłownika 13 powyżej sworzni drabinki 2. Po wybraniu całego zapasu sworzniowej drabinki 2 zespół 1 krocząco-przesuwny przestawia się na nowe robocze położenie. W tym celu zabierak 5 przedstawiony na fig. 3 przekłada się ręcznie na drugą stronę wysuwnego pomostu 4 a zabierak 12 przedstawiony na fig. 4 ustawia na żądanej wysokości. Następnie luzuje się podporę 10 skrzyni 3 zespołu 1 przesuwno-kroczącego, a unieruchamia sworzniową drabinkę 2 poprzez rozparcie podpory 10 usytuowanej w stopie 9 znajdującej się na końcu drabinki 2. W dalszej kolejności, po wysunięciu tłoczysk siłowników 7 i zahaczeniu zabieraka 5 lub 12 o sworzeń drabinki 2 następuje, po przesterowaniu, zsuw siłowników 7 a wraz z nim samopodciąganie zespołu 1 wzdłuż unieruchomionej sworzniowej drabinki 2. Również w tym przypadku podczas wysuwu tłoczysk siłowników 7 zabierak 5 ślizga się po sworzniach drabinki 2, a zabierak 12 jest podniesiony ponad sworznie drabinki 2.

4

5 Fig. 2

6 Fig. 3

7 Fig. 4

8 Fig. 1 Departament Wydawnictw UP RP. Nakład 60 egz. Cena 2,00 zł.
