1 Specyfikacja techniczna wykonania i odbioru robót budowlanych Przebudowa stadionu, utworzenie placu oraz remont zaplecza sportowo-rekreacyjnego w miejscowości Barycz Domaradz 2011r. 1

2 Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót budowlanych związanych z wykonaniem niniejszego zadania: I. PRZEDMIOT ZAMÓWIENIA 1. Przedmiotem zamówienia jest: Przebudowa stadionu oraz remont zaplecza sportowo-rekreacyjnego w miejscowości Barycz 2. Zakres robót przewidzianych do wykonania obejmuje: 1) Roboty ziemne i posadzkowe; 2) Remont budynku; 3) Wykonanie instalacji sanitarnej; 4) Wykonanie instalacji wodnej; 5) Wykonanie elewacji; 6) Wykonanie chodnika z kostki brukowej; 7) Malowanie dachu; 8) Wykonanie rynien i rur spustowych z PCV; 9) Wykonanie rusztowań; 10) Wykonanie instalacji elektrycznej i odgromowej; 11) Roboty ziemne na płycie boiska sportowego. 3. Szczegółowy zakres robót przewidzianych do wykonania wraz z ich opisem, wskazaniem podstaw opisu i zestawieniem ilości jednostek przedmiarowych robót podstawowych zawiera przedmiar robót stanowiący załącznik do niniejszej specyfikacji. 4. Lokalizacja inwestycji: Barycz. 5. Inwestycja jest zadaniem jednoetapowym. 6. Zakres robót oraz odpowiedzialność Wykonawcy w zakresie objętym zaoferowaną ceną ofertową obejmuje również: 1) organizację i zagospodarowanie zaplecza budowy; 2) po zakończeniu budowy doprowadzenie placu budowy do stanu pierwotnego; 3) zabezpieczenie pomieszczeń, sprzętu, i stanowisk pracy przed zniszczeniem. 7. Zabezpieczenie terenu budowy: 1) fakt przystąpienia do robót Wykonawca obwieści publicznie przed ich rozpoczęciem w sposób uzgodniony z Inspektorem Nadzoru oraz poprzez umieszczenie w miejscach i ilościach określonych przez Inspektora Nadzoru tablic informacyjnych, których treść będzie zatwierdzona przez Inspektora Nadzoru; 2) tablice informacyjne będą utrzymywane przez Wykonawcę w dobrym stanie przez cały okres realizacji robót; 3) koszt zabezpieczenia i oznakowania terenu budowy nie podlega odrębnej zapłacie, i przyjmuje się, że jest uwzględniony w cenie umowy. 8. Ochrona środowiska w czasie wykonywania robót: Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy i wykańczania robót Wykonawca będzie podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej i innych, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań będzie miał szczególny wzgląd na środki ostrożności i zabezpieczenia przed: 1) zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, Domaradz 2011r. 2

3 2) zanieczyszczeniem powietrza pyłami i gazami, 3) możliwością powstania pożaru. 9. Bezpieczeństwo i higiena pracy: Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych 1) Podczas realizacji robót Wykonawca zobowiązany jest przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy; 2) W szczególności Wykonawca powinien zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających wymagań sanitarnych; 3) Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na terenie budowy oraz dla zapewnienia bezpieczeństwa publicznego; 4) Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie umowy. 10. Ochrona i utrzymanie robót Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty rozpoczęcia do daty zakończenia robót (do wydania potwierdzenia zakończenia przez Inspektora). Wykonawca będzie utrzymywać roboty do czasu odbioru ostatecznego. Utrzymanie powinno być prowadzone w taki sposób, aby budowla lub jej elementy były w zadowalającym stanie przez cały czas, do momentu odbioru ostatecznego. Jeśli Wykonawca w jakimkolwiek czasie zaniedba utrzymanie, to na polecenie Inspektora powinien rozpocząć roboty utrzymaniowe nie później niż w 24 godziny po otrzymaniu tego polecenia. 11. Definicje pojęć: Użyte w niniejszej specyfikacji technicznej poniżej określenia należy rozumieć w każdym przypadku następująco: 1) dziennik budowy dziennik, wydany zgodnie z obowiązującymi przepisami stanowiący urzędowy dokument przebiegu robót budowlanych oraz zdarzeń i okoliczności zachodzących w toku wykonania robót; 2) jednostkowe nakłady rzeczowe nakłady rzeczowe robocizny, materiałów i sprzętu niezbędne do wykonania jednostki przedmiarowej roboty podstawowej; 3) kierownik budowy osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji zamówienia; 4) materiały wszelkie tworzywa niezbędne do wykonania robót, zaakceptowane przez Inspektora Nadzoru; 5) polecenia Inspektora Nadzoru wszelkie polecenia przekazywane Wykonawcy przez Inspektora Nadzoru w formie pisemnej, dotyczące sposobu realizacji robót lub innych spraw związanych z prowadzeniem budowy; 6) przedmiar robót opracowanie zawierające zestawienie przewidywanych do wykonania robót w kolejności technologicznej ich wykonania wraz z ich szczegółowym opisem, miejscem wykonania lub wskazaniem podstaw ustalających szczegółowy opis z wyliczeniem i zestawieniem ilości jednostek miar robót podstawowych oraz wskazaniem podstaw ustalenia cen jednostkowych robót lub jednostkowych nakładów rzeczowych; 7) rejestr obmiarów zeszyt z ponumerowanymi stronami, służący do wpisywania przez Wykonawcę obmiaru dokonywanych robót w formie wyliczeń, szkiców i ew. dodatkowych załączników. Wpisy w rejestrze obmiarów podlegają potwierdzeniu przez Inspektora Nadzoru; 8) roboty budowlane wykonanie lub zaprojektowanie i wykonanie robót budowlanych w rozumieniu ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2003 r. Nr 207 poz. 2016), a także wykonanie robót budowlanych w rozumieniu ustawy z dnia 7 lipca 1994 r. Prawo budowlane przez osobę trzecią, zgodnie z wymaganiami określonymi przez Zamawiającego; 9) roboty podstawowe minimalny zakres prac, które po wykonaniu są możliwe do odebrania pod względem ilości i wymogów jakościowych oraz uwzględniają przyjęty stopień scalenia robót. 10) specyfikacje techniczne oznaczają całość wszystkich wymagań technicznych, w szczególności zawartych w dokumentacji zamówienia, określających wymagane cechy roboty budowlanej, materiału, produktu lub dostawy, pozwalające obiektywnie scharakteryzować roboty budowlane, materiał, produkt lub dostawę, opisane w taki sposób, aby spełniły cel, wyznaczony przez zamawiającego. Specyfikacje techniczne obejmują poziom jakości, wykonania, bezpieczeństwa lub rozmiarów, uwzględniając wymagania stawiane materiałowi, produktowi lub dostawie w zakresie jakości, terminologii, symboli, testowania i jego metod, opakowania, nazewnictwa i oznakowania. Zawierają one także reguły związane z koncepcją i obliczaniem kosztów robót budowlanych, warunków badania, kontroli i przyjmowania robót budowlanych, jak też technik i metod budowy oraz wszystkie inne warunki o charakterze technicznym, o jakich Domaradz 2011r. 3

4 zamawiający może postanowić, drogą przepisów ogólnych lub szczegółowych, co się tyczy robót budowlanych zakończonych i odnośnie materiałów i elementów tworzących te roboty; II. MATERIAŁY 1. Pozyskiwanie materiałów: Przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do robót Wykonawca przedstawi szczegółowe informacje dotyczące proponowanych materiałów do zatwierdzenia przez Inspektora Nadzoru. Zatwierdzenie partii materiałów z danego źródła nie oznacza automatycznie, że wszelkie materiały z danego źródła uzyskają zatwierdzenie. 2. Materiały nie odpowiadające wymaganiom: Materiały nie odpowiadające wymaganiom zostaną przez Wykonawcę wywiezione z terenu budowy, bądź złożone w miejscu wskazanym przez Inspektora Nadzoru. Jeśli Inspektor Nadzoru zezwoli Wykonawcy na użycie tych materiałów do innych robót, niż te dla których zostały zakupione, to koszt tych materiałów zostanie przewartościowany przez Inspektora Nadzoru. Każdy rodzaj robót, w którym znajdują się nie zbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z jego nie przyjęciem i niezapłaceniem. 3. Przechowywanie i składowanie materiałów: Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy będą one potrzebne do robót, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwość do robót i były dostępne do kontroli przez Inspektora Nadzoru. Miejsca czasowego składowania materiałów będą zlokalizowane w obrębie terenu budowy w miejscach uzgodnionych z Inspektorem Nadzoru lub poza terenem budowy w miejscach zorganizowanych przez Wykonawcę. 4. Certyfikaty i deklaracje: Inspektor Nadzoru może dopuścić do użycia tylko te materiały, które posiadają: 1) certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych, 2) deklarację zgodności lub certyfikat zgodności z: Polską Normą lub aprobatą techniczną, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeżeli nie są objęte certyfikacją. W przypadku materiałów, dla których ww. dokumenty są wymagane, każda partia dostarczona do robót będzie posiadać te dokumenty, określające w sposób jednoznaczny jej cechy. Produkty przemysłowe muszą posiadać ww. dokumenty wydane przez producenta, a w razie potrzeby poparte wynikami badań wykonanych przez niego. Kopie wyników tych badań będą dostarczone przez Wykonawcę Inspektorowi Nadzoru. Jakiekolwiek materiały, które nie spełniają tych wymagań będą odrzucone. III. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy i powinien być uzgodniony i zaakceptowany przez Inspektora Nadzoru. Liczba i wydajność sprzętu będzie gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w specyfikacji technicznej i w terminie przewidzianym umową. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Wykonawca dostarczy Inspektorowi Nadzoru kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania, tam gdzie jest to wymagane przepisami. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków umowy, zostaną przez Inspektora Nadzoru zdyskwalifikowane i nie dopuszczone do robót. Domaradz 2011r. 4

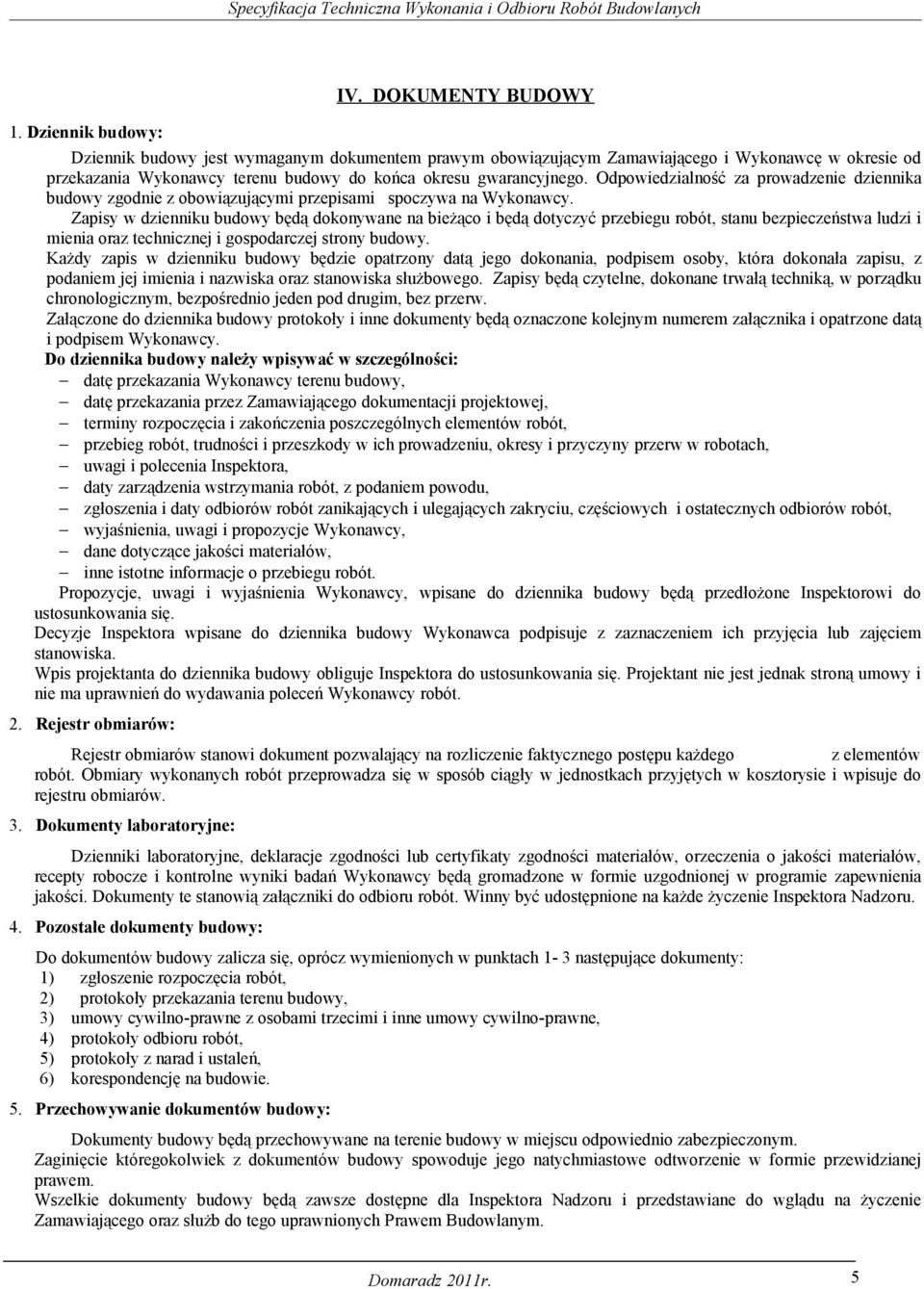

5 1. Dziennik budowy: IV. DOKUMENTY BUDOWY Dziennik budowy jest wymaganym dokumentem prawym obowiązującym Zamawiającego i Wykonawcę w okresie od przekazania Wykonawcy terenu budowy do końca okresu gwarancyjnego. Odpowiedzialność za prowadzenie dziennika budowy zgodnie z obowiązującymi przepisami spoczywa na Wykonawcy. Zapisy w dzienniku budowy będą dokonywane na bieżąco i będą dotyczyć przebiegu robót, stanu bezpieczeństwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. Każdy zapis w dzienniku budowy będzie opatrzony datą jego dokonania, podpisem osoby, która dokonała zapisu, z podaniem jej imienia i nazwiska oraz stanowiska służbowego. Zapisy będą czytelne, dokonane trwałą techniką, w porządku chronologicznym, bezpośrednio jeden pod drugim, bez przerw. Załączone do dziennika budowy protokoły i inne dokumenty będą oznaczone kolejnym numerem załącznika i opatrzone datą i podpisem Wykonawcy. Do dziennika budowy należy wpisywać w szczególności: datę przekazania Wykonawcy terenu budowy, datę przekazania przez Zamawiającego dokumentacji projektowej, terminy rozpoczęcia i zakończenia poszczególnych elementów robót, przebieg robót, trudności i przeszkody w ich prowadzeniu, okresy i przyczyny przerw w robotach, uwagi i polecenia Inspektora, daty zarządzenia wstrzymania robót, z podaniem powodu, zgłoszenia i daty odbiorów robót zanikających i ulegających zakryciu, częściowych i ostatecznych odbiorów robót, wyjaśnienia, uwagi i propozycje Wykonawcy, dane dotyczące jakości materiałów, inne istotne informacje o przebiegu robót. Propozycje, uwagi i wyjaśnienia Wykonawcy, wpisane do dziennika budowy będą przedłożone Inspektorowi do ustosunkowania się. Decyzje Inspektora wpisane do dziennika budowy Wykonawca podpisuje z zaznaczeniem ich przyjęcia lub zajęciem stanowiska. Wpis projektanta do dziennika budowy obliguje Inspektora do ustosunkowania się. Projektant nie jest jednak stroną umowy i nie ma uprawnień do wydawania poleceń Wykonawcy robót. 2. Rejestr obmiarów: Rejestr obmiarów stanowi dokument pozwalający na rozliczenie faktycznego postępu każdego z elementów robót. Obmiary wykonanych robót przeprowadza się w sposób ciągły w jednostkach przyjętych w kosztorysie i wpisuje do rejestru obmiarów. 3. Dokumenty laboratoryjne: Dzienniki laboratoryjne, deklaracje zgodności lub certyfikaty zgodności materiałów, orzeczenia o jakości materiałów, recepty robocze i kontrolne wyniki badań Wykonawcy będą gromadzone w formie uzgodnionej w programie zapewnienia jakości. Dokumenty te stanowią załączniki do odbioru robót. Winny być udostępnione na każde życzenie Inspektora Nadzoru. 4. Pozostałe dokumenty budowy: Do dokumentów budowy zalicza się, oprócz wymienionych w punktach 1-3 następujące dokumenty: 1) zgłoszenie rozpoczęcia robót, 2) protokoły przekazania terenu budowy, 3) umowy cywilno-prawne z osobami trzecimi i inne umowy cywilno-prawne, 4) protokoły odbioru robót, 5) protokoły z narad i ustaleń, 6) korespondencję na budowie. 5. Przechowywanie dokumentów budowy: Dokumenty budowy będą przechowywane na terenie budowy w miejscu odpowiednio zabezpieczonym. Zaginięcie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy będą zawsze dostępne dla Inspektora Nadzoru i przedstawiane do wglądu na życzenie Zamawiającego oraz służb do tego uprawnionych Prawem Budowlanym. Domaradz 2011r. 5

6 V. OBMIAR ROBÓT 1. Ogólne zasady obmiaru robót: Obmiar robót będzie określać faktyczny zakres wykonywanych robót zgodnie z dokumentacją projektową i specyfikacją techniczną, w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inspektora o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru będą wpisane do rejestru obmiarów. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilościach podanych w ślepym kosztorysie lub gdzie indziej w specyfikacji technicznej nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg instrukcji Inspektora Nadzoru na piśmie. 2. Zasady określania ilości robót i materiałów: Długości i odległości pomiędzy wyszczególnionymi punktami skrajnymi będą obmierzone poziomo wzdłuż linii osiowej. Jeśli specyfikacje techniczne właściwe dla danych robót nie wymagają tego inaczej, objętości będą wyliczone w m 3 jako długość pomnożona przez średni przekrój. Ilości, które mają być obmierzone wagowo, będą ważone w tonach lub kilogramach zgodnie z wymaganiami specyfikacji technicznych. 3. Urządzenia i sprzęt pomiarowy: Wszystkie urządzenia i sprzęt pomiarowy, stosowany w czasie obmiaru robót będą zaakceptowane przez Inspektora Nadzoru. Urządzenia i sprzęt pomiarowy zostaną dostarczone przez Wykonawcę. Jeżeli urządzenia te lub sprzęt wymagają badań atestujących to Wykonawca będzie posiadać ważne świadectwa legalizacji. Wszystkie urządzenia pomiarowe będą przez Wykonawcę utrzymywane w dobrym stanie, w całym okresie trwania robót. 4. Wagi i zasady ważenia: Wykonawca dostarczy i zainstaluje urządzenia wagowe odpowiadające odnośnym wymaganiom specyfikacji technicznych. Będzie utrzymywać to wyposażenie zapewniając w sposób ciągły zachowanie dokładności wg norm zatwierdzonych przez Inspektora. 5. Czas przeprowadzenia obmiaru: Obmiary będą przeprowadzone przed częściowym lub ostatecznym odbiorem odcinków robót, a także w przypadku występowania dłuższej przerwy w robotach. Obmiar robót zanikających przeprowadza się w czasie ich wykonywania. Obmiar robót podlegających zakryciu przeprowadza się przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia będą wykonane w sposób zrozumiały i jednoznaczny. Wymiary skomplikowanych powierzchni lub objętości będą uzupełnione odpowiednimi szkicami umieszczonymi na karcie rejestru obmiarów. W razie braku miejsca szkice mogą być dołączone w formie oddzielnego załącznika do rejestru obmiarów, którego wzór zostanie uzgodniony z Inspektorem Nadzoru. VI. ODBIÓR ROBÓT 1. Rodzaje odbiorów robót: W zależności od ustaleń odpowiednich specyfikacji technicznych, roboty podlegają następującym etapom odbioru: 1) odbiorowi robót zanikających i ulegających zakryciu, 2) odbiorowi części wykonanych robót, 3) odbiorowi ostatecznemu, 4) odbiorowi pogwarancyjnemu. 2. Odbiór robót zanikających i ulegających zakryciu: Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonywanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru robót dokonuje Inspektor Nadzoru. Domaradz 2011r. 6

7 Gotowość danej części robót do odbioru zgłasza Wykonawca wpisem do dziennika budowy i jednoczesnym powiadomieniem Inspektora. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niż w ciągu 3 dni od daty zgłoszenia wpisem do dziennika budowy i powiadomienia o tym fakcie Inspektora. Jakość i ilość robót ulegających zakryciu ocenia Inspektor na podstawie dokumentów zawierających komplet wyników badań laboratoryjnych i w oparciu o przeprowadzone pomiary i uprzednimi ustaleniami. 3. Odbiór ostateczny robót: Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę wpisem do dziennika budowy z bezzwłocznym powiadomieniem na piśmie o tym fakcie Inspektora Nadzoru. Odbiór ostateczny robót nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez Inspektora zakończenia robót i przyjęcia dokumentów, o których mowa poniżej. Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiającego w obecności Inspektora i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z warunkami Zamawiajacego. W toku odbioru ostatecznego robót komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbiorów robót zanikających i ulegających zakryciu, zwłaszcza w zakresie wykonania robót poprawkowych. W przypadkach niewykonania wyznaczonych robót poprawkowych komisja przerwie swoje czynności i ustali nowy termin odbioru ostatecznego. 4. Dokumenty do odbioru ostatecznego: Podstawowym dokumentem do dokonania odbioru ostatecznego robót jest protokół odbioru ostatecznego robót sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru ostatecznego Wykonawca jest zobowiązany przygotować następujące dokumenty: 1) dzienniki budowy, 2) deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów, 3) Oświadczenie kierownika budowy, 4) Inwentaryzacje geodezyjną. W przypadku, gdy wg komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru ostatecznego robót. Wszystkie zarządzone przez komisję roboty poprawkowe lub dodatkowe będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót dodatkowych wyznaczy komisja. 5. Odbiór pogwarancyjny: Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w punkcie Odbiór ostateczny robót. 6. Podstawa płatności: Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji kosztorysu. Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w specyfikacji technicznej i w dokumentacji projektowej. Ceny jednostkowe lub kwoty ryczałtowe robót będą obejmować: robociznę bezpośrednią wraz z towarzyszącymi kosztami, wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, wartość pracy sprzętu wraz z towarzyszącymi kosztami, koszty pośrednie, zysk kalkulacyjny i ryzyko, podatki obliczone zgodnie z obowiązującymi przepisami. Do cen jednostkowych nie należy wliczać podatku VAT. Koszt podatku VAT proszę wpisać osobno po wykazaniu ceny netto. Koszt dostosowania się do wymagań warunków umowy obejmuje wszystkie warunki określone w ww. dokumentach, a nie wyszczególnione w kosztorysie. Domaradz 2011r. 7

8 Wykonanie robót musi być zrealizowane w nieprzekraczalnym terminie tj. do 15 czerwca 2012 roku. Inwestycja jest zadaniem jednoetapowym. Płatność za wykonanie robót nastąpi po odbiorze końcowym robót oraz przedłożeniu Faktury VAT wraz z protokołem odbioru elementów. Wykonawca dopuszcza możliwość płatności przejściowych po wykonaniu robót tj.: 1. oświetlenie oraz odgromówka, 2. roboty modernizacji budynku, 3. wyposażenia w meble. 4. roboty ziemne na płycie boiska sportowego Stosowanie się do prawa i innych przepisów: VII. POSTANOWIENIA KOŃCOWE Wykonawca zobowiązany jest znać wszystkie przepisy wydane przez władze centralne i miejscowe oraz inne przepisy i wytyczne, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót. Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie wykorzystania opatentowanych urządzeń lub metod i w sposób ciągły będzie informować Inspektora o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty. Szczegółowa specyfikacja techniczna warunków wykonania i odbioru robót - Roboty ogólnobudowlane 1. Roboty murowe kod CPV Wstęp 1.1 Przedmiot SST Przedmiotem Niniejszej SST są wymagania szczegółowe dotyczące wykonania i odbioru robót murowych i wykonania nadproży. 1.2 Zakres robót objętych SST Ustalenia zawarte w niniejszej SST stanowią wymagania dotyczące wykonania robót murowych, które obejmują : Wykucie otworów; Roboty murowe Zakres robót obejmuje ponadto przygotowanie i demontaż pomostów roboczych do wykonania robót murowych. 2 Materiały Do wykonania robót murowych określonych w punkcie 1.2 przewiduje się zastosowanie następujących materiałów: Cegła pełna marki 15 Zaprawa cementowo - wapienna marki 7 3. Sprzęt Ogólne wymagania dotyczące sprzętu podano w części pt. Wymagania ogólne niniejszej specyfikacji. Do wykonania robót murowych przewiduje się wykorzystanie następującego sprzętu: Betoniarki wolno -spadowe elektryczne 150dcm 3 Wyciąg jednomasztowy o udźwigu do 0,5t Ręczne narzędzia murarskie ( kielnie, młotki, kastry, piony, poziomnice) Wiertarka elektryczna Sprzęt stosowany do robót murowych powinien być sprawny i zaakceptowany przez służby techniczne Inwestora 4. Transport Ogólne wymagania dotyczące sprzętu podano w części pt. Wymagania ogólne. Używane pojazdy poruszające się po drogach publicznych powinny spełniać wymagania dotyczące przepisów ruchu drogowego. Materiał należy przywieźć na budowę w: paletach producenta cegła opakowaniach workowanych zaprawy luzem beton jako beton towarowy dostarczany przez kwalifikowana wytwórnię betonu 1. Wykonanie robót Należy zapewnić bezpieczeństwo pracy robotników oraz osób postronnych mogących znaleźć się w pobliżu miejsca (strefy) prac, zgodnie z aktualnymi przepisami dotyczącymi bhp przy wykonywaniu robót budowlanych. Mury Domaradz 2011r. 8

9 Cegły układane na zaprawie powinny być czyste i wolne od kurzu. Przy murowaniu cegłą suchą zwłaszcza w okresie letnim należy cegły przed ułożeniem w murze polewać wodą. Konstrukcje murowe mogą być wykonywane tylko przy temp. powyżej 0 ºC. W murach należy przyjmować grubość normową spoiny : - 12 mm w spoinach poziomych przy czym grubość maksymalna nie powinna przekraczać 17 mm a minimalna 10 mm - 10 mm w spoinach pionowych przy czym grubość maksymalna nie powinna przekraczać 15 mm a minimalna 5 mm. Spoiny powinny być dokładnie wypełnione zaprawą. W ścianach przewidzianych do tynkowania nie należy wypełniać spoin zaprawą na głębokość 5-10 mm 2. Kontrola jakości robót Ogólne zasady kontroli jakości robót podano w części pt. Wymagania Ogólne. Poszczególne etapy wykonania uzupełnienia ścian powinny być odebrane i zaakceptowane przez Inspektora Nadzoru. Fakt ten powinien znaleźć odzwierciedlenie odpowiednim wpisem do Dziennika Budowy Kontrola powinna obejmować: Kontrolę elementów składowych Kontrolę wykonania murów zgodnie z przedmiotowymi normami i przepisami Kontrole wykonania murów zgodnie z Dokumentacją Projektową Materiały przeznaczone do wbudowania muszą posiadać odpowiednie atesty oraz być zaakceptowane przez Inspektora Nadzoru. Akceptacja polega na wizualnej ocenie stanu materiałów oraz udokumentowaniu jej wpisem do Dziennika Budowy. 3. Obmiar robót Ogólne zasady obmiaru robót podano w części pt. Wymagania Ogólne niniejszej specyfikacji Jednostka obmiarową Jednostka obmiarową robót zwianych z robotami murowymi jest: dla ścian m3 lub m 2 8. Odbiór robót Ogólne zasady odbioru robót podano w części pt. Wymagania Ogólne niniejszej specyfikacji. Poszczególne etapy robót murowych powinny być odebranie i zaakceptowane przez Inspektora Nadzoru. Odbioru robót dokonuje Inspektor Nadzoru, po zgłoszeniu ich przez Wykonawcę Robót do odbioru. Odbiór powinien być przeprowadzony w czasie umożliwiającym wykonanie ewentualnych poprawek bez hamowania postępu robót. Roboty poprawkowe Wykonawca wykona na własny koszt w terminie ustalonym z Inspektorem Nadzoru Jeżeli wszystkie badania dały wyniki pozytywne, wykonane roboty należy uznać za zgodne z wymaganiami. Jeżeli chociaż jedno badanie dało wynik negatywny, wykonane roboty należy uznać za nie zgodne z wymogami norm i kontraktu. W takiej sytuacji Wykonawca zobowiązany jest doprowadzić roboty do zgodności z normą i Dokumentacja Projektowa i przedstawić je do ponownego odbioru. 9. Przepisy związane Warunki techniczne wykonania robót określają: PN-68/B Roboty murowe. Wyniki i badania techniczne przy odbiorze PN-65/B Zaprawy budowlane cementowo- wapienne Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Roboty ogólnobudowlane (aktualnie obowiązujące) 2 Roboty tynkarskie kod CPV Wstęp 1.1 Przedmiot SST Przedmiotem Niniejszej SST są wymagania szczegółowe dotyczące wykonania i odbioru robót tynkarskich. 1.2 Zakres robót objętych SST Ustalenia zawarte w niniejszej SST stanowią wymagania dotyczące wykonania robót tynkarskich i obejmują: Wykonanie tynków cementowo - wapiennych kategorii III na ścianach wewnętrznych. Wykonanie tynków cementowo - wapiennych kategorii III na sufitach Wykonanie tynków cementowo - wapiennych kategorii III na ościeżach okiennych i drzwiowych Zakres robót dotyczy wykonania uzupełnień tynków, które zostały uprzednio zbito po stwierdzeniu ich uszkodzeń, odparzeń itp. Zakres robót obejmuje ponadto przygotowanie stanowisk roboczych oraz innych urządzeń pomocniczych służących do wykonania robót 1.1 Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z Dokumentacją Projektową, SST i poleceniami Inspektora Nadzoru. Domaradz 2011r. 9

10 2. Materiały Do wykonania robót tynkarskich określonych w punkcie 1.2 przewiduje się zastosowanie następujących materiałów: Piasek odpowiadający wymaganiom normowym (bez domieszek organicznych ) Woda zarobowa odpowiadająca wymogom wody wodociągowej. Cement portlandzki marki 35 bez domieszek Ciasto wapienne 3 Sprzęt Ogólne wymagania dotyczące sprzętu podano w części pt. Wymagania ogólne niniejszej specyfikacji Do wykonania robót tynkarskich i przewiduje się wykorzystanie następującego sprzętu: Betoniarka wolnospadowa elektryczna Wyciąg jednomasztowy Łaty tynkarskie, kielnie, pace styropianowe i filcowe Sprzęt stosowany do robót tynkarskich powinien być sprawny i zaakceptowany przez służby techniczne Inwestora. 4. Transport Ogólne wymagania dotyczące sprzętu podano w części pt. Wymagania ogólne. Używane pojazdy poruszające się po drogach publicznych powinny spełniać wymagania dotyczące przepisów ruchu drogowego. Cement i wapno należy przywieźć na budowę w fabrycznych workach, środkami transportu umożliwiającymi rozładunek mechaniczny, piasek samochodami samowyładowczymi. 5. Wykonanie robót Ogólne wymagania dotyczące wykonania i jakości robót podano w części pt. Wymagania ogólne niniejszej Specyfikacji Należy zapewnić bezpieczeństwo pracy robotników oraz osób postronnych mogących znaleźć się w pobliżu miejsca (strefy) prac i, zgodnie z aktualnymi przepisami dotyczącymi bhp przy wykonywaniu robót budowlanych. 5.1 Zakres wykonywanych prac Zakres wykonywania robót objętych SST Przed przystąpieniem do robót tynkarskich powinny być zakończone wszystkie roboty murowe, roboty instalacyjne podtynkowe, zamurowane przebicia i bruzdy, osadzone ościeżnice drzwiowe. Tynki należy wykonywać w temperaturze nie niższej niż +5 C pod warunkiem, że w ciągu doby nie nastąpi spadek temperatury poniżej O C. Dopuszcza się wykonywanie tynków w niższych temperaturach przy zastosowaniu środków zabezpieczających, zgodnie z wytycznymi ITB W okresie wysokich temperatur świeżo wykonywane tynki cementowo-wapienne w czasie wiązania i twardnienia tj. około 1 tygodnia należy zwilżać wodą. Przygotowanie podłoża murowego polega na pozostawieniu nie zapełnionych zaprawą spoin na głębokość mm od lica muru bezpośrednio przed tynkowaniem podłoże oczyścić z kurzu, usunąć plamy np. z rdzy i substancji tłustych, a nadmiernie suchą powierzchnię zwilżyć wodą Tynk dwuwarstwowy powinien składać się z obrzutki i narzutu rodzaj obrzutki uzależniony jest od podłoża. Narzut powinien być wyrównany i zatarty jednolicie na gładko. Marka zaprawy na narzut powinna być niższa niż na obrzutkę Obrzutkę na podłożach ceramicznych należy wykonać z zaprawy cementowej 1:1 o konsystencji odpowiadającej 10-12cm zagłębienia stożka pomiarowego o grubości 3-4 mm Narzut wierzchni należy nanosić po związaniu obrzutki, lecz przed jej stwardnieniem. Podczas wyrównywania należy warstwę wierzchnią narzutu dociskać pacą przesuwaną stale w jednym kierunku. Na narzut stosować zaprawę cementowo-wapienną 1:2:10. Zaprawa powinna mieć konsystencję odpowiadająca 7-10 cm zagłębienia stożka pomiarowego. Na zakończenie pracy tynkarskiej zacierać narzut packą filcową. 6. Kontrola jakości robót Ogólne zasady kontroli jakości robót podano w części pt. Wymagania Ogólne Poszczególne etapy wykonania tynków powinny być odebrane i zaakceptowane przez nadzór Inwestorski. Fakt ten powinien znaleźć odzwierciedlenie odpowiednim wpisem do Dziennika Budowy Kontrola powinna obejmować: Kontrolę ukształtowania powierzchni, krawędzie przecięcia powierzchni oraz kąty dwuścienne powinny być zgodne z dokumentacja techniczną Kontrola jakości zaprawy cementowo-wapiennej Kontrola jakości wykonanych robót tynkarskich Kontrola poprawności wykonanych prac zgodnie z Dokumentacją Projektową Materiały przeznaczone do wbudowania muszą posiadać odpowiednie atesty oraz być zaakceptowane przez Inspektora Nadzoru. Akceptacja polega na wizualnej ocenie stanu materiałów oraz udokumentowaniu jej wpisem do Dziennika Budowy. 7. Obmiar robót Ogólne zasady obmiaru robót podano w części pt. Wymagania Ogólne niniejszej specyfikacji. 7.1 Jednostka obmiarowa Jednostka obmiarową robót zwianych z pracami tynkarskimi są: Domaradz 2011r. 10

11 Dla tynków na ścianach m 2 Dla tynków wykonywanych na ościeżach m 8. Odbiór robót Ogólne zasady odbioru robót podano w części pt. Wymagania Ogólne niniejszej specyfikacji Bezpośrednio przed przystąpieniem do prac tynkarskich należy odebrać przygotowanie podłoża Zasady odbioru tynków Ukształtowania powierzchni, krawędzie przecięcia powierzchni oraz kąty dwuścienne powinny być zgodne z dokumentacją techniczną Dopuszczalne odchylenie powierzchni tynku od płaszczyzny i odchylenie krawędzi od linii prostej (dla tynku kat III ) nie większe niż 3mm i w liczbie nie większej niż 3 na całej długości 2 metrowej łaty kontrolnej Nie większe niż 2mm na 1m, ale nie większe niż 4mm w pomieszczeniach do 3.5 m wysokości Odchylenie przecinających się płaszczyzn od kata przewidzianego w dokumentacji nie większe niż 3mm na 1m Nie dopuszcza się żadnych wyprysków i spęcznień na powierzchni tynku ani trwałych śladów zacieków Nie dopuszcza się pęknięć powierzchni tynków Nie dopuszcza się wykwitów w postaci nalotu wykrystalizowanych na powierzchni tynków roztworów soli przenikających z podłoża Nie dopuszcza się odstawania, odparzeń i pęcherzy powstałych na skutek niedostatecznej przyczepności tynku do podłoża Poszczególne etapy robót tynkarskich powinny być odebranie i zaakceptowane przez Inspektora Nadzoru. Odbioru robót dokonuje Inspektor Nadzoru, po zgłoszeniu ich przez Wykonawcę Robót do odbioru. Odbiór powinien być przeprowadzony w czasie umożliwiającym wykonanie ewentualnych poprawek bez hamowania postępu robót. Roboty poprawkowe Wykonawca wykona na własny koszt w terminie ustalonym z Inspektorem Nadzoru Jeżeli wszystkie badania dały wyniki pozytywne, wykonane roboty należy uznać za zgodne z wymaganiami. Jeżeli chociaż jedno badanie dało wynik negatywny, wykonane roboty należy uznać za nie zgodne z wymogami norm i kontraktu. W takiej sytuacji Wykonawca zobowiązany jest doprowadzić roboty do zgodności z normą i Dokumentacją Projektową i przedstawić je do ponownego odbioru. 9. Przepisy związane Warunki techniczne wykonania robót określają: PN-70/B Roboty tynkowe. Tynki zwykłe. Wymagania i badania przy odbiorze. Zmiany 1 B /72 poz139 PN-72/ Roboty tynkowe. Tynki pocienione z zapraw plastycznych, Wymagania w zakresie wykonania i badania przy odbiorze Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Roboty ogólnobudowlane (aktualnie obowiązujące) Przepisy bhp przy robotach dotyczących wykonywania tynków wewnętrznych. 3. Roboty posadzkarskie kod CPV Wstęp 1.1 Przedmiot SST Przedmiotem Niniejszej SST są wymagania szczegółowe dotyczące wykonania i odbioru prac posadzkarskich. 1.2 Zakres robót objętych SST Ustalenia zawarte w niniejszej SST stanowią wymagania dotyczące wykonania robót związanych z wykonaniem prac posadzkarskich i obejmują: Skucie nierówności posadzki Uzupełnienie posadzki mieszanką betonową wyrównanie poziomów posadki Zakres robót obejmuje ponadto przygotowanie stanowisk roboczych oraz innych urządzeń pomocniczych służących do wykonania robót. 1.3 Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z Dokumentacją Projektową, SST i poleceniami Inspektora Nadzoru. 2 Materiały Do wykonania robót posadzkarskich określonych w punkcie 1.3 przewiduje się zastosowanie następujących materiałów: Mieszanka betonu towarowego B20 3. Sprzęt Ogólne wymagania dotyczące sprzętu podano w części pt. Wymagania ogólne niniejszej Specyfikacji. Do wykonania robót związanych z wykonaniem robót posadzkarskich przewiduje się wykorzystanie następującego sprzętu: Poziomnice długie 2 m, mieszarki Domaradz 2011r. 11

12 Pace stalowe. Wyciąg jednomasztowy Taczki na gumowym kole Sprzęt stosowany do robót posadzkarskich powinien być sprawny i zaakceptowany przez służby techniczne Inwestora 4. Transport Ogólne wymagania dotyczące sprzętu podano w części pt. Wymagania ogólne. Używane pojazdy poruszające się po drogach publicznych powinny spełniać wymagania dotyczące przepisów ruchu drogowego. Beton towarowy należy dostarczyć na budowę samochodem przystosowanym do przewozu betonu z możliwością jego mieszania podczas transportu, t.zw gruszką 5. Wykonanie robót Ogólne wymagania dotyczące wykonania i jakości robót podano w części pt. Wymagania ogólne niniejszej Specyfikacji. Należy zapewnić bezpieczeństwo pracy robotników oraz osób postronnych mogących znaleźć się w pobliżu miejsca (strefy) prac i, zgodnie z aktualnymi przepisami dotyczącymi bhp przy wykonywaniu robót budowlanych. Wytyczne wykonywania posadzek. - Posadzkę gr. 8 cm wykonać z mieszanki betonowej B20 przygotowywanej w kwalifikowanej wytwórni betonu - Podłoże pod podkład należy oczyścić z kurzu, tłustych plam oraz luźnych cząstek podłoża. - Podkład należy oddzielić od pionowych stałych elementów budynku paskiem materiału izolacyjnego. - Otrzymane posadzki powinny mieć powierzchnię równą, stanowiącą płaszczyznę poziomą lub z wyznaczonymi w dokumentacji spadkami. Odchyłki powierzchni podkładu od płaszczyzny nie powinno przekraczać 1 mm na 1m a 3 mm na całej długości lub szerokości pomieszczenia. 6. Kontrola jakości robót Ogólne zasady kontroli jakości robót podano w części pt. Wymagania Ogólne Poszczególne etapy wykonania prac posadzkarskich powinny być odebrane i zaakceptowane przez Inspektora Nadzoru. Fakt ten powinien znaleźć odzwierciedlenie odpowiednim wpisem do Dziennika Budowy. Kontrola powinna obejmować: Jakość przygotowania podłoży Jakość użytych materiałów Kompletność wykonania prac Jakość wykonanych poszczególnych rodzajów posadzek Kontrola poprawności wykonanych prac zgodnie z Dokumentacją Projektową Materiały przeznaczone do wykonania prac muszą posiadać odpowiednie atesty oraz być zaakceptowane przez Inspektora Nadzoru. Akceptacja polega na wizualnej ocenie stanu materiałów oraz udokumentowaniu jej wpisem do Dziennika Budowy. 7. Obmiar robót Ogólne zasady obmiaru robót podano w części pt. Wymagania Ogólne niniejszej Specyfikacji. 7.1 Jednostka obmiarowa Jednostką obmiarową robót zwianych z pracami posadzkarskimi jest m 2 8. Odbiór robót Ogólne zasady odbioru robót podano w części pt. Wymagania Ogólne niniejszej Specyfikacji. Poszczególne etapy robót posadzkarskich powinny być odebranie i zaakceptowane przez Inspektora Nadzoru. Odbioru robót dokonuje Inspektor Nadzoru, po zgłoszeniu ich przez Wykonawcę Robót do odbioru. Odbiór powinien być przeprowadzony w czasie umożliwiającym wykonanie ewentualnych poprawek bez hamowania postępu robót. Roboty poprawkowe Wykonawca wykona na własny koszt w terminie ustalonym z Inspektorem Nadzoru. Jeżeli wszystkie badania dały wyniki pozytywne, wykonane roboty należy uznać za zgodne z wymaganiami. Jeżeli chociaż jedno badanie dało wynik negatywny, wykonane roboty należy uznać za nie zgodne z wymogami norm i kontraktu. W takiej sytuacji Wykonawca zobowiązany jest doprowadzić roboty do zgodności z normą i Dokumentacją Projektową i przedstawić je do ponownego odbioru. 9. Przepisy związane Warunki techniczne wykonania robót określają: Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Roboty ogólnobudowlane (aktualnie obowiązujące) Przepisy bhp przy robotach dotyczących wykonywania prac posadzkowych 4. Okładziny ścian i podłóg kod CPV Wstęp 1.1 Przedmiot SST Przedmiotem Niniejszej SST są wymagania szczegółowe dotyczące wykonania i odbioru robót okładzinowych ścian i podłóg płytkami ceramicznymi i gres Domaradz 2011r. 12

13 1.2 Zakres robót objętych SST Ustalenia zawarte w niniejszej SST stanowią wymagania dotyczące wykonania robót związanych z okładaniem ścian i podłóg płytkami ceramicznymi i obejmują: Przygotowanie podłoża i ustalenie położenia przyborów sanitarnych Ułożenie płytek ceramicznych na ścianach Ułożenie płytek gres na podłogach Montaż listew wykończeniowych Fugowanie Zakres robót obejmuje ponadto przygotowanie stanowisk roboczych oraz innych urządzeń pomocniczych służących do wykonania robót. 2 Materiały Do wykonania robót okładzinowych określonych w punkcie 1.2 przewiduje się zastosowanie następujących materiałów: Płytki ceramiczne ścienne 20x20 cm, jednobarwne gat. I Płytki gresowe gr. 9mm jednobarwne, IV klasa twardości, niepolerowane i niekalibrowane, gat. I 30x30 cm Środek poprawiający przyczepność do powierzchni wykonanych z tynków cementowo wapiennych. Suche mieszanki klejowe zwykłe ( ściany) Suche mieszanki klejowe na podłoża krytyczne ( posadzki) Suche mieszanki do spoinowania 3. Sprzęt Ogólne wymagania dotyczące sprzętu podano w części pt. Wymagania ogólne niniejszej specyfikacji Do wykonania robót okładzinowych przewiduje się wykorzystanie następującego sprzętu: Mieszarka ręczna do zapraw Wyciąg jednomasztowy Urządzenie do cięcia płytek, urządzenia traserskie Sprzęt stosowany do robót okładzinowych powinien być sprawny i zaakceptowany przez służby techniczne Inwestora. 4. Transport Ogólne wymagania dotyczące sprzętu podano w części pt. Wymagania ogólne. Używane pojazdy poruszające się po drogach publicznych powinny spełniać wymagania dotyczące przepisów ruchu drogowego, 5. Wykonanie robót Ogólne wymagania dotyczące wykonania i jakości robót podano w części pt. Wymagania ogólne niniejszej Specyfikacji Należy zapewnić bezpieczeństwo pracy robotników oraz osób postronnych mogących znaleźć się w pobliżu miejsca (strefy) prac i, zgodnie z aktualnymi przepisami dotyczącymi bhp przy wykonywaniu robót budowlanych Zakres wykonywanych prac Zakres wykonywania robót objętych SST Płytki ścian i podłóg: 1. Przygotowanie podłoża 2. Naniesienie masy klejowej pod całą powierzchnię płytki 3. Wykonanie okładzin ściennych z płytek ceramicznych 4. Wykonanie okładzin podłogowych z płytek gres 5. Fugowanie - wypełnienie szczelin między płytkami zaprawą spoinującą 6. Kontrola jakości robót Ogólne zasady kontroli jakości robót podano w części pt. Wymagania Ogólne Poszczególne etapy wykonania okładzin powinny być odebrane i zaakceptowane przez nadzór Inwestorski. Fakt ten powinien znaleźć odzwierciedlenie odpowiednim wpisem do Dziennika Budowy Kontrola powinna obejmować: Jakość użytych materiałów Kompletność wykonanych prac Kontrola poprawności wykonanych prac zgodnie z dokumentacją Projektową Materiały przeznaczone do wbudowania muszą posiadać odpowiednie atesty oraz być zaakceptowane przez Inspektora Nadzoru. Akceptacja polega na wizualnej ocenie stanu materiałów oraz udokumentowaniu jej wpisem do Dziennika Budowy. 7. Obmiar robót Ogólne zasady obmiaru robót podano w części pt. Wymagania Ogólne niniejszej specyfikacji. 7.1 Jednostka obmiarowa Jednostkami obmiarowymi robót zwianych z układaniem płytek ściennych i podłogowych są : dla okładzin ściennych i podłogowych m 2 dla cokolików m 8. Odbiór robót Ogólne zasady odbioru robót podano w części pt. Wymagania Ogólne niniejszej Specyfikacji. Domaradz 2011r. 13

14 Bezpośrednio przed przystąpieniem do prac okładzinowych należy odebrać przygotowanie podłoża. Poszczególne etapy robót okładzinowych powinny być odebranie i zaakceptowane przez Inspektora Nadzoru. Odbioru robót dokonuje Inspektor Nadzoru, po zgłoszeniu ich przez Wykonawcę Robót do odbioru. Odbiór powinien być przeprowadzony w czasie umożliwiającym wykonanie ewentualnych poprawek bez hamowania postępu robót. Roboty poprawkowe Wykonawca wykona na własny koszt w terminie ustalonym z Inspektorem Nadzoru Jeżeli wszystkie badania dały wyniki pozytywne, wykonane roboty należy uznać za zgodne z wymaganiami. Jeżeli chociaż jedno badanie dało wynik negatywny, wykonane roboty należy uznać za nie zgodne z wymogami norm i kontraktu. W takiej sytuacji Wykonawca zobowiązany jest doprowadzić roboty do zgodności z normą i Dokumentacją Projektową i przedstawić je do ponownego odbioru. 9. Przepisy związane Warunki techniczne wykonania robót określają: PN-75/B Okładziny z płytek ściennych ceramicznych szkliwionych. Wymagania i badania przy odbiorze Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Roboty ogólnobudowlane (aktualnie obowiązujące) Przepisy bhp przy robotach dotyczących wykonywania okładzin ściennych i podłogowych Instrukcje techniczne producenta zastosowanych materiałów. 5. Roboty malarskie kod CPV Wstęp 1.1 Przedmiot SST Przedmiotem Niniejszej SST są wymagania szczegółowe dotyczące wykonania i odbioru robót malarskich wnętrzach tapeciarskich we wnętrzach budynku. 1.2 Zakres robót objętych SST Ustalenia zawarte w niniejszej SST stanowią wymagania dotyczące wykonania robót związanych z wykonaniem prac malarskich i obejmują : Przygotowanie podłoża szpachlowanie ubytków i nierówności Gruntowanie podłoża preparatami akrylowymi Dwukrotne malowanie podłoża farbami emulsyjnymi sufity i ściany Zakres robót obejmuje ponadto przygotowanie stanowisk roboczych oraz innych urządzeń pomocniczych służących do wykonania robót 2 Materiały Do wykonania robót malarskich określonych w punkcie 1.2 przewiduje się zastosowanie następujących materiałów : Farby emulsyjne ogólnego stosowania Szpachlówki do tynków Środki czyszczące i odtłuszczające 3. Sprzęt Ogólne wymagania dotyczące sprzętu podano w części pt. Wymagania ogólne niniejszej Specyfikacji. Do wykonania robót malarskich przewiduje się wykorzystanie następującego sprzętu: Wałki malarskie, pędzle, szpachelki, drabiny, rusztowania, pojemniki na farby itp. Wyciąg jednomasztowy Sprzęt stosowany do robót malarskich powinien być sprawny i zaakceptowany przez służby techniczne Inwestora. 4. Transport Ogólne wymagania dotyczące sprzętu podano w części pt. Wymagania ogólne. Używane pojazdy poruszające się po drogach publicznych powinny spełniać wymagania dotyczące przepisów ruchu drogowego. Wszystkie farby dostarczyć na budowę w szczelnie zamkniętych, oryginalnych opakowania producenta. Środki czyszczące i gruntujące tak jak farby. 5. Wykonanie robót Ogólne wymagania dotyczące wykonania i jakości robót podano w części pt. Wymagania ogólne niniejszej Specyfikacji. Należy zapewnić bezpieczeństwo pracy robotników oraz osób postronnych mogących znaleźć się w pobliżu miejsca (strefy) prac i, zgodnie z aktualnymi przepisami dotyczącymi bhp przy wykonywaniu robót budowlanych. 5.1 Zakres wykonywanych robót objętych SST Malowanie ścian i sufitów Przygotowanie podłoża zmycie powierzchni Gruntowanie podłoża Dwukrotne malowanie farbami emulsyjnymi sufitów Dwukrotne malowanie farbami emulsyjnymi ścian Roboty malarskie wykonać na podłożach odpowiednio przygotowanych. Domaradz 2011r. 14

15 Przed przystąpieniem do malowania wyrównać i wygładzić powierzchnie przeznaczona do malowania, naprawić uszkodzenia, wykonać szpachlowanie szlifowanie i gruntowanie. Do robót malarskich przystąpić dopiero po wyschnięciu tynków i miejsc naprawianych. Wilgotność powierzchni tynkowych pod malowanie dla farby emulsyjnej nie większa niż 4%. Pierwsze malowanie wewnątrz budynku wykonać dopiero po całkowitym ukończeniu robót budowlanych i instalacyjnych, wykonaniu podkładów pod wykładziny podłogowe. Drugie malowanie wykonać po osadzeniu białego montażu i po ułożeniu posadzek. Tynki przeznaczone pod malowanie powinny spełniać następujące wymagania techniczne. - przygotowanie powierzchni jw. - w/w powierzchnie należy oczyścić od zanieczyszczeń mechanicznych i chemicznych Roboty malarskie należy wykonywać w temperaturach nie niższych niż +5 C W czasie wykonywania robót malarskich należy dokonywać kontroli międzyfazowych. Powłoki wykonane z farb emulsyjnych powinny być niezmywalne przy stosowaniu środków myjących i dezynfekcyjnych, odporne na tarcie na sucho i na szorowanie. 6. Kontrola jakości robót Ogólne zasady kontroli jakości robót podano w części pt. Wymagania Ogólne Poszczególne etapy wykonania prac malarskich powinny być odebrane i zaakceptowane przez nadzór Inwestorski. Fakt ten powinien znaleźć odzwierciedlenie odpowiednim wpisem do Dziennika Budowy Kontrola powinna obejmować: Jakość przygotowania podłoży Jakość użytych materiałów. Jakość wykonanych wymalowań. Kontrola poprawności wykonanych prac zgodnie z Dokumentacją Projektową Powierzchnie po malowaniu nie mogą posiadać przebarwień, zacieków i wykwitów. Materiały przeznaczone do wykonania prac muszą posiadać odpowiednie atesty oraz być zaakceptowane przez Inspektora Nadzoru. Akceptacja polega na wizualnej ocenie stanu materiałów oraz udokumentowaniu jej wpisem do Dziennika Budowy. 7. Obmiar robót Ogólne zasady obmiaru robót podano w części pt. Wymagania Ogólne niniejszej specyfikacji. 7.1 Jednostka obmiarowa Jednostka obmiarową robót zwianych z pracami malarskimi jest m 2 8. Odbiór robót Ogólne zasady odbioru robót podano w części pt. Wymagania Ogólne niniejszej Specyfikacji Bezpośrednio przed przystąpieniem do prac malarskich należy odebrać przygotowanie podłoża. Poszczególne etapy robót malarskich powinny być odebranie i zaakceptowane przez Inspektora Nadzoru. Odbioru robót dokonuje Inspektor Nadzoru, po zgłoszeniu ich przez Wykonawcę Robót do odbioru. Odbiór powinien być przeprowadzony w czasie umożliwiającym wykonanie ewentualnych poprawek bez hamowania postępu robót. Roboty poprawkowe Wykonawca wykona na własny koszt w terminie ustalonym z Inspektorem Nadzoru Jeżeli wszystkie badania dały wyniki pozytywne, wykonane roboty należy uznać za zgodne z wymaganiami. Jeżeli chociaż jedno badanie dało wynik negatywny, wykonane roboty należy uznać za nie zgodne z wymogami norm i kontraktu. W takiej sytuacji Wykonawca zobowiązany jest doprowadzić roboty do zgodności z normą i Dokumentacja Projektowa i przedstawić je do ponownego odbioru. 9. Przepisy związane Warunki techniczne wykonania robót określają: PN-69/B Roboty malarskie budowlane farbami wodnymi i wodorozcieńczalnymi farbami emulsyjnymi. Warunki techniczne wykonania i odbioru robót budowlano- montażowych. Roboty ogólnobudowlane (aktualnie obowiązujące) Przepisy bhp przy robotach malarskich Instrukcje techniczne producenta zastosowanych materiałów. 6. Montaż stolarki kod CPV Wstęp 1.1 Przedmiot SST Przedmiotem Niniejszej SST są wymagania szczegółowe dotyczące wykonania i odbioru montażu stolarki drzwiowej drewnianej i aluminiowej oraz stolarki okiennej z PCV 1.2 Zakres robót objętych SST Ustalenia zawarte w niniejszej SST stanowią wymagania dotyczące montażu stolarki drzwiowej drewnianej i obejmują: Montaż ościeżnic drewnianych Domaradz 2011r. 15

16 Montaż skrzydeł drzwiowych drewnianych Montaż klamek i zamków Montaż okien i drzwi PCV Zakres robót obejmuje ponadto przygotowanie stanowisk roboczych oraz innych urządzeń pomocniczych służących do wykonania robót. 1.3 Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z Dokumentacją Projektową, SST i poleceniami Inspektora Nadzoru. Ościeżnice metalowe montowane w ścianach. Pozostałe ościeżnice montowane w gotowych otworach drzwiowych montaż wykonać przed tynkowaniem i malowaniem ścian 2 Materiały Do wykonania robót montażowych określonych w punkcie 1.2 przewiduje się zastosowanie następujących materiałów: Stolarka drzwiowa Ościeżnice drewniane fabrycznie wykończone szer. 80 cm Ościeżnice drewniane fabrycznie wykończone szer.90 i 100 cm Skrzydła drzwiowe pełne drewniane z trzema zawiasami Klamki białe plastykowe Zamki typowe łazienkowe dla drzwi łazienkowych Zamki wielozastawkowe na klucz patentowy. Okna z PCV okleinowane okleina drewnopodobną Wbudować należy ślusarkę kompletnie wykończoną wraz z okuciami, uszczelkami i powłokami lakierowanymi proszkowo w kolorach wg palety RAL Na elementy ślusarki stosować kształtowniki ze stopów aluminium PA3 wg PN-EN 755-1:2001, PN-EN 755-2:2001 i PN-EN 755-9:2004. Połączenia elementów wykonywać jako spawane (druty do spawania PA3), nitowane lub skręcane na śruby. Dopuszczalne błędy wykonania elementów powinny odpowiadać wymaganiom normy PN-80/M Wyroby ślusarskie powinny być wyposażone w okucia zamykające, zabezpieczające i uchwytowe. Uszczelki i przekładki powinny odpowiadać następującym wymaganiom: twardość Shor a min wytrzymałość na rozciąganie ok. 8,5 MPa odporność na temperaturę od 30 do +80 C nasiąkliwość nie nasiąkliwe trwałość min. 20 lat. Stolarka okienna Konstrukcja z PCV pięciokomorowego Szyby zespolone dwukomorowe z szybą w układzie (4-12-4) dla pakietu należy uzyskać współczynnik U max =1,1W/m 2 K Okucia obwiedniowe klasy Winkhause Parapety z tworzyw sztucznych. 3. Sprzęt Ogólne wymagania dotyczące sprzętu podano w części pt. Wymagania ogólne niniejszej Specyfikacji. Do wykonania robót związanych z montażem drzwi przewiduje się wykorzystanie następującego sprzętu: Sprzęt do systemowego montażu tj. (wiertarki, wkrętarki, poziomice, piony traserskie itp.) Sprzęt stosowany do robót montażowych powinien być sprawny i zaakceptowany przez służby techniczne Inwestora. 4. Transport Ogólne wymagania dotyczące sprzętu podano w części pt. Wymagania ogólne. Używane pojazdy poruszające się po drogach publicznych powinny spełniać wymagania dotyczące przepisów ruchu drogowego. Ościeżnice i skrzydła drzwiowe podczas transportu muszą być opakowane w opakowania fabryczne producenta, skrzydła drzwiowe zaopatrzone w narożniki ochronne ( np. plastykowe ) Okucia, zamki i klucze dostarczyć na budowę w opakowaniach fabrycznych. 5. Wykonanie robót Ogólne wymagania dotyczące wykonania i jakości robót podano w części pt. Wymagania ogólne niniejszej specyfikacji Należy zapewnić bezpieczeństwo pracy robotników oraz osób postronnych mogących znaleźć się w pobliżu miejsca (strefy) prac i, zgodnie z aktualnymi przepisami dotyczącymi bhp przy wykonywaniu robót budowlanych. 5.1 Zakres wykonywanych prac stolarka drzwiowa Wytrasowanie miejsc montażu Domaradz 2011r. 16

17 Ustawienie ościeżnic (dopuszczalne odchyłki od pionu i poziomu max 2mm na 1m wysokości ościeżnicy jednak nie więcej niż 3mm na całej długości elementu ościeżnicy. Sprawdzenie działania skrzydeł przy otwieraniu i zamykaniu. Zamocowanie ościeżnicy do muru kotwami stalowymi ø10x100 wkręcanymi ( po trzy sztuki na elementach pionowych ościeżnicy i dwa na elemencie poziomym do nadproża ) ościeżnice drewniane Zamurowaniu kotew ościeżnic w spoinach wznoszonych murów ościeżnice stalowe Wykonanie uszczelnienia styku z murem pianka poliuretanową oraz obcięcie jej nadmiaru po całkowitym wyschnięciu ościeżnice drewniane Montaż skrzydeł po wykończeniu pomieszczeń Montaż okuć tj. klamek, rozetek, zamków wpuszczanych wielozastawkowych i łazienkowych. Zakres wykonywanych prac stolarka okienna Wytrasowanie miejsc montażu. Ustawienie okien (dopuszczalne odchyłki od pionu i poziomu max 2mm na 1m wysokości okna, jednak nie więcej niż 3mm na całej długości elementu ościeżnicy. Sprawdzenie działania skrzydeł przy otwieraniu i zamykaniu. Zamocowanie w punktach rozmieszczonych w ościeżnicy do muru za pomocą kotew stalowych wkręcanych z łbem śrubowym ø 10x150 3 szt. na stronę w pionie i 2 szt. w poziomie ( góra i dół okna ) okna montowane w murze Zamocowanie w punktach rozmieszczonych w ościeżnicy do elementów drewnianych lukarn za pomocą wkrętów do drewna Wykonanie uszczelnienia styku z murem lub słupkami drewnianymi ( lukarny) pianką poliuretanową oraz obcięcie jej nadmiaru po całkowitym wyschnięciu. Pianka powinna wypełnić całą przestrzeń pomiędzy ościeżnicą a ościeżem. (grubość warstwy pianki : cm ) Sprawdzenie uszczelnienia zamocowania pod względem termicznym kompletność wypełnienia pianką brak prześwitów. Montaż parapetów na podlewce z zaprawy cementowej dla wyrównania podłoża Wypełnienie przestrzeni pod parapetem pianka poliuretanową i obcięcie jej nadmiaru po całkowitym wyschnięciu. Uszczelnienie styku okna z parapetem silikonem strona zewnętrzna. 6 Kontrola jakości robót Ogólne zasady kontroli jakości robót podano w części pt. Wymagania Ogólne Poszczególne etapy wykonania montażu drzwi powinny być odebrane i zaakceptowane przez Inspektora Nadzoru.. Fakt ten powinien znaleźć odzwierciedlenie odpowiednim wpisem do Dziennika Budowy Kontrola powinna obejmować: Kontrolę elementów składowych ( elementy systemowe) Kontrolę wykonania drzwi zgodnie z przedmiotowymi normami i przepisami. Kontrole wykonania drzwi zgodnie z Dokumentacją Projektową Materiały przeznaczone do wbudowania muszą posiadać odpowiednie atesty oraz być zaakceptowane przez Inspektora Nadzoru. Akceptacja polega na wizualnej ocenie stanu materiałów oraz udokumentowaniu jej wpisem do Dziennika Budowy. 7. Obmiar robót Ogólne zasady obmiaru robót podano w części pt. Wymagania Ogólne niniejszej specyfikacji. 7.1 Jednostka obmiarowa Jednostkami obmiarowymi robót zwianych z montażem drzwi są: dla ościeżnic szt. dla stolarki okiennej m 2 dla skrzydeł drzwiowych m 2 8. Odbiór robót Ogólne zasady odbioru robót podano w części pt. Wymagania Ogólne niniejszej specyfikacji Poszczególne etapy robót montażowych drzwi powinny być odebranie i zaakceptowane przez Inspektora Nadzoru. Odbioru robót dokonuje Inspektor Nadzoru, po zgłoszeniu ich przez Wykonawcę Robót do odbioru. Odbiór powinien być przeprowadzony w czasie umożliwiającym wykonanie ewentualnych poprawek bez hamowania postępu robót. Roboty poprawkowe Wykonawca wykona na własny koszt w terminie ustalonym z Inspektorem Nadzoru. Jeżeli wszystkie badania dały wyniki pozytywne, wykonane roboty należy uznać za zgodne z wymaganiami. Jeżeli chociaż jedno badanie dało wynik negatywny, wykonane roboty należy uznać za nie zgodne z wymogami norm i kontraktu. W takiej sytuacji Wykonawca zobowiązany jest doprowadzić roboty do zgodności z normą i Dokumentacja Projektowa i przedstawić je do ponownego odbioru. 9. Przepisy związane Domaradz 2011r. 17

18 Warunki techniczne wykonania robót określają: PN-88/B Stolarka Budowlana. Okna i drzwi - wymagania i badania. Zmiany 1 B14/92 poz18 PN-88/B Zmiana 2 oraz pozostałe normy dotyczące stolarki okiennej i drzwiowej dotyczące elementów budynków Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Roboty ogólnobudowlane (aktualnie obowiązujące) Przepisy bhp przy robotach pt. demontaż istniejącej stolarki okiennej i osadzenie stolarki okiennej Instrukcje techniczne producenta zastosowanych materiałów. 7. Instalacje wodno-kanalizacyjne wewnętrzne kod CPV WSTĘP 1.1.Przedmiot SST- Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych 1.2. Zakres stosowania SST Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Ustalenia zawarte w ST mają zastosowanie przy wykonywaniu i odbiorze: 2. Materiały Instalacja wody zimnej - Rurociągi miedziane Ø22. - Rurociągi miedziane Ø15 - Kształtki i złączki miedziane - Baterie umywalkowe 1-uchwyt. - Zawór czerpalny o średnicy nominalnej 15 mm - Przepływowe podgrzewacze wody 5KW i 75 dm 3 - Instalacja kanalizacji - Zestaw instalacyjny do mocowania w ściankach - do WC - Przyciski do spłuczek podtynkowych - typ publiczny - Umywalki pojedyńcze porcelanowe z syfonem gruszkowym - Syfony pojedyncze z tworzywa sztucznego o śr. 50 mm - Ustępy z płuczkami z porcelany 'kompakt' - Wpust podłogowy fi=50; wyjmowany syfon, kratka - Rurociągi z PCW o śr. 50 mm w bruzdach, wewnątrz budynków - Rurociągi z PCW o śr. 110 mm w bruzdach, wewnątrz budynków 1.4. Ogólne informacje dotyczące terenu budowy Organizacja placu budowy, zaplecza wykonawcy oraz zapewnienie odpowiednich warunków bezpieczeństwa pracy należy do wykonawcy w ramach terenu i pomieszczeń określonych w dokumentacji wykonawczej i warunkach przetargowych opisanych przez Zamawiającego. 2. Wymagania dotyczące właściwości materiałów budowlanych oraz niezbędne wymagania związane z ich transportem, składowaniem i kontrolą jakości 2.1. Jakość i właściwość użytych materiałów Wykonawca robót jest odpowiedzialny za jakość materiałów ich zgodność z projektem i SST, przepisami prawa budowlanego, warunkami technicznymi i sztuką. Wykonawca powinien zapewnić całość materiałów, transport i ich składowanie do wykonania robót objętych umową, zgodnie z jej warunkami, projektem, SST i ewentualnymi wskazówkami inspektora nadzoru inwestorskiego oraz generalnego projektanta. Wszystkie dostarczone materiały winny być zgodne projektem i SST. Dane określone projektem i SST uważane są za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów muszą być jednorodne i wykazywać zgodność z określonymi wymogami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji. Dopuszczalne są zmiany technologii i materiałów za zgodą inspektora nadzoru i projektanta. W przypadku, gdy materiały nie będą w pełni zgodne z projektem i ST i, wpłynie to na zmianę parametrów wykonanych elementów budowli, to takie materiały będą niezwłocznie zastąpione innymi, a roboty wykonane od nowa na koszt Wykonawcy Akceptowanie użytych materiałów Wykonawca przedstawi szczegółowe informacje dotyczące proponowanego źródła wytwarzania, zamawiania i odpowiednie certyfikaty lub deklaracje zgodności, do zatwierdzenia przez inspektora nadzoru inwestorskiego i Domaradz 2011r. 18

19 generalnego projektanta. Zatwierdzenia danego materiału z danego źródła nie oznacza automatycznego zatwierdzenia pozostałych materiałów z tego źródła. Wykonawca zobowiązany jest do prowadzenia badań w celu udokumentowania, że materiały uzyskane z dopuszczonego źródła w sposób ciągły spełniają wymagania SST w czasie prowadzenia robót. Jeżeli materiały z akceptowanego źródła są niejednorodne lub o nie zadawalającej jakości, Wykonawca powinien zmienić źródło zaopatrywania w materiały. Materiały wykończeniowe stosowane na płaszczyznach wykańczanych widocznych z jednego miejsca powinny być z tej samej partii materiału w celu zachowania tych samych właściwości kolorystycznych w czasie całego procesu eksploatacji Materiały nie odpowiadające wymaganiom Materiały nie odpowiadające wymaganiom zostaną przez Wykonawcę wywiezione z terenu budowy. Wbudowanie materiałów bez akceptacji generalnego projektanta i inspektora nadzoru inwestorskiego Wykonawca wykonuje na własne ryzyko licząc się z tym, że roboty zostaną nieprzyjęte i niezapłacone Przechowywanie i składowanie materiałów Wykonawca zapewni aby tymczasowo składowane materiały, do czasu gdy będą one potrzebne do wbudowania były zabezpieczone przed zniszczeniem, zachowały swoją jakość i właściwości, oraz były dostępne do kontroli przez inspektora nadzoru inwestorskiego. Przechowywanie materiałów musi się odbywać na zasadach i w warunkach odpowiednich dla danego materiału oraz w sposób skuteczny zabezpieczone były przed dostępem osób trzecich. Wszystkie miejsca czasowego składowania materiałów po zakończeniu robót powinny być doprowadzone przez Wykonawcę do ich pierwotnego stanu Wymagania odnośnie postanowień norm: Instalacja wody zimnej i kanalizacji sanitarnej Do budowy instalacji wodociągowej i kanalizacji wewnętrznej budynku zastosować należy wyroby posiadające aktualne atesty higieniczne wydane przez Państwowy Zakład Higieny z Warszawy i aprobaty techniczne wydane przez Centralny Ośrodek Badawczo-Rozwojowy Techniki Instalacyjnej INSTAL: Rury miedziane zgodnie z aktualnie obowiązującymi normami Rury stalowe do instalacji ppoż: zgodnych z normą PN-74/H Rury stalowe ze szwem gwintowane z kształtkami zgodne z normą PN-84/H Kształtki z żeliwa ciągliwego do łączenia stalowych rur instalacyjnych z uzbrojeniem przewodów (armaturą) wg PN-EN 10242: 1999 Gwintowane łączniki rurowe z żeliwa ciągliwego Kształtki, zawory odcinające kulowe montowane na instalacji wody zimnej, zaworki przed przyborami spełniające normę PN-85/M Armatura przepływowa instalacji wodociągowej. Wymagania i badania - Armatura sanitarna. Zawory wypływowe i baterie mieszające. (Wielkość nominalna1/2) PN10. Minimalne ciśnienie przepływu 0,05 MPa. Ogólne wymagania techniczne. Rury kanalizacyjne z polichlorku winylu PCV zgodne z normą PN-80/C Rury kanalizacyjne z nieplastyfikowanego polichlorku winylu oraz PVC. Kształtki kanalizacyjne z polichlorku winylu PCV zgodne z normą PN-81/C Kształtki kanalizacyjne z nieplastyfikowanego polichlorku winylu. Przybory sanitarne z armaturą odpływową powinny spełniać wymogi norm: PN-79/B Wyroby sanitarne ceramiczne. Umywalki PN-85/M-75178/00 -Armatura odpływowa instalacji kanalizacyjnej. Wymagania i badania PN-86/H Armatura odpływowa instalacji kanalizacyjnej. Wpusty ściekowe podłogowe. Wyroby sanitarne kolor biały standard średni Armatura chromowana z głowicami ceramicznymi 3. MONTAŻ 3.1. Montaż armatury przepływowej Przed przystąpieniem do montażu trzeba sprawdzić stan łączonych elementów. Armatura przepływowa musi być szczelna oraz nieskorodowana. Armatura powinna być tak rozmieszczona, aby obsługa z łatwością orientowała się w przeznaczeniu i wpływie nastawienia elementów armatury na działanie urządzeń wodociągowych. Zawory powinny być umieszczone w miejscu widocznym, dostępnym do obsługi i kontroli, mającym światło sztuczne i o ile jest to możliwe naturalne. Armaturę przepływową z przewodami należy łączyć na gwint. Rury miedziane należy łączyć za pomocą zewnętrznego gwintu na złączce przejściowej i wewnętrznego gwintu na zaworze, które nakręca się na końce łączonych przewodów. Połączenie ma być wykonane w sposób trwały poprzez zastosowanie materiałów uszczelniających takich jak pakuły konopne, pokost, pasta uszczelniająca lub taśmy teflonowe. Połączenie ma gwarantować szczelność armatury. Zawór w położenie zamkniętym powinien szczelnie zamykać przepływ wody Montaż armatury czerpalnej Lokalizacja i rodzaj montowanej armatury sanitarnej zgodnie z Dokumentacją Projektową. Domaradz 2011r. 19

20 Wysokość ustawienia armatury czerpalnej wg wymagań normy PN-81/B oraz wytycznych producentów. Do baterii stojących należy stosować wężyki elastyczne z zaworkami odcinającymi, ograniczające rozchodzenie się hałasu i drgań powodowanych działaniem tej armatury. Armatura spłukująca podtynkowa do wc ma być wykonana ze spłuczką podtynkową i przyciskiem. Pozostałe zawory i baterie czerpalne należy na urządzeniach. 3.3.Próby ciśnienia Próbę szczelności należy przeprowadzać przy ciśnieniu wyższym o 50% od ciśnienia roboczego, lecz nie mniejszym niż 0,9 MPa w oparciu o normę PN-81/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Wspólne wymagania i badania. W czasie próby utrzymywać to ciśnienie przez 20 minut i obserwować przewody i armaturę. Przewody, armatura przelotowo-regulacyjna oraz wszystkie połączenia nie powinny wykazywać przecieków. Podczas badania ciśnienie na manometrze kontrolnym nie powinno się zmniejszyć o więcej niż 2%. Badanie dla instalacji wody ciepłej należy przeprowadzić dwukrotnie: raz napełniając instalację wodą zimną, drugi raz o temperaturze 55 o C Montaż rur kanalizacyjnych z PCV Rury z PCV zastosowane do budowy podejść do przyborów sanitarnych należy łączyć za pomocą kielichowych połączeń wciskowych uszczelnionych specjalnie wyprofilowanym pierścieniem gumowym. Przed przystąpieniem do prac montażowych trzeba sprawdzić stan łączonych elementów. Na początku należy przygotować odpowiednio rurę tzn. obciąć na daną długość z zachowaniem kąta prostego do kierunku cięcia. Przed wykonaniem połączenia bosy koniec należy oczyścić z zadziorów oraz zukosować pod kątem 150. Nie należy przycinać kształtek. Aby wykonać połączenie należy posmarować bosy koniec środkiem poślizgowym na bazie silikonu, a następnie wprowadzić go do kielicha aż do oporu i z powrotem wysunąć rurę na odległość 10 mm. Końcówki kształtek można całkowicie wsunąć do kielichów. Przewody należy mocować do elementów konstrukcji budynków za pomocą uchwytów lub wsporników. Pomiędzy przewodem a obejmą należy stosować podkładki elastyczne. Obejmy uchwytów powinny mocować rurę pod kielichem. Na przewodach spustowych należy stosować na każdej kondygnacji, co najmniej jedno mocowanie stałe zapewniające przenoszenie obciążeń rurociągów oraz co najmniej jedno mocowanie przesuwne Montaż przyborów sanitarnych Lokalizacja i dobór montowanych przyborów sanitarnych zgodnie z Dokumentacją Projektową. Wysokość ustawienia przyborów wg wymagań normy PN-81/B oraz wytycznych producentów oraz zainstalowanych stelaży mocujących Przybory powinny być zamontowane w sposób zapewniający łatwy dostęp w celu utrzymania ich w czystości oraz konserwacji lub wymiany przyborów, syfonów i podejść kanalizacyjnych. Zlewozmywaki, umywalki, pisuary, i zlewy powinny być montowane do ścian w sposób zapewniający łatwy demontaż oraz właściwe użytkowanie. Miski ustępowe należy montować do stelaży. Przybory sanitarne powinny być zaopatrzone w zamknięcia wodne (syfony) wbudowane w przybór lub zakładane bezpośrednio pod przyborem. Wpusty podłogowe powinny być zamontowane w pobliżu punktów czerpalnych lub w pobliżu ścian. Wpustów nie powinno się umieszczać na ciągach komunikacyjnych. Wszystkie syfony i podejścia do przyborów sanitarnych należy łączyć za pomocą kielichowych połączeń wciskowych uszczelnionych specjalnie wyprofilowanym pierścieniem gumowym Przejścia przewodów przez przegrody budowlane W miejscach, gdzie przewody kanalizacyjne przechodzą przez ściany, pomiędzy ścianką rur a krawędzią otworu w przegrodzie budowlanej, powinna być pozostawiona wolna przestrzeń, wypełniona materiałem utrzymującym stale stan plastyczny. Przejścia przez stropy przewodów z PCV wymagają zastosowania tulei ochronnych wystających około 3 cm powyżej podłogi. Średnica wewnętrzna tulei powinna być większa o około 5cm od średnicy zewnętrznej przewodu. Przestrzeń między przewodem a tuleją powinna być wypełniona szczeliwem zapewniającym swobodny przesuw przewodu Badanie szczelności. Próbę szczelności należy przeprowadzać w oparciu o normę PN-81/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze Podejścia i przewody spustowe kanalizacji ścieków bytowo-gospodarczych należy obserwować podczas przepływu wody odprowadzanej z dowolnie wybranych przyborów sanitarnych. Kanalizacyjne przewody odpływowe ścieków bytowo-gospodarczych należy powyżej kolana łączącego pion z poziomem napełnić całkowicie wodą i poddać obserwacji Próby ciśnienia Próbę szczelności należy przeprowadzać po 3-krotnym przepłukaniu instalacji przy zachowaniu prędkości wody w rurociągu 1,5m/s, przy ciśnieniu wyższym o 50% od ciśnienia roboczego, lecz nie mniejszym niż 0,6 MPa w oparciu o normę PN-91/B Urządzenia centralnego ogrzewania. Wymagania i badania techniczne przy odbiorze. Próbę trzeba wykonać przed zakryciem bruzd i przewodów w ściankach g-k.. Domaradz 2011r. 20
