1 Projektor cyfrowy MP723 Podręcznik użytkownika Witaj

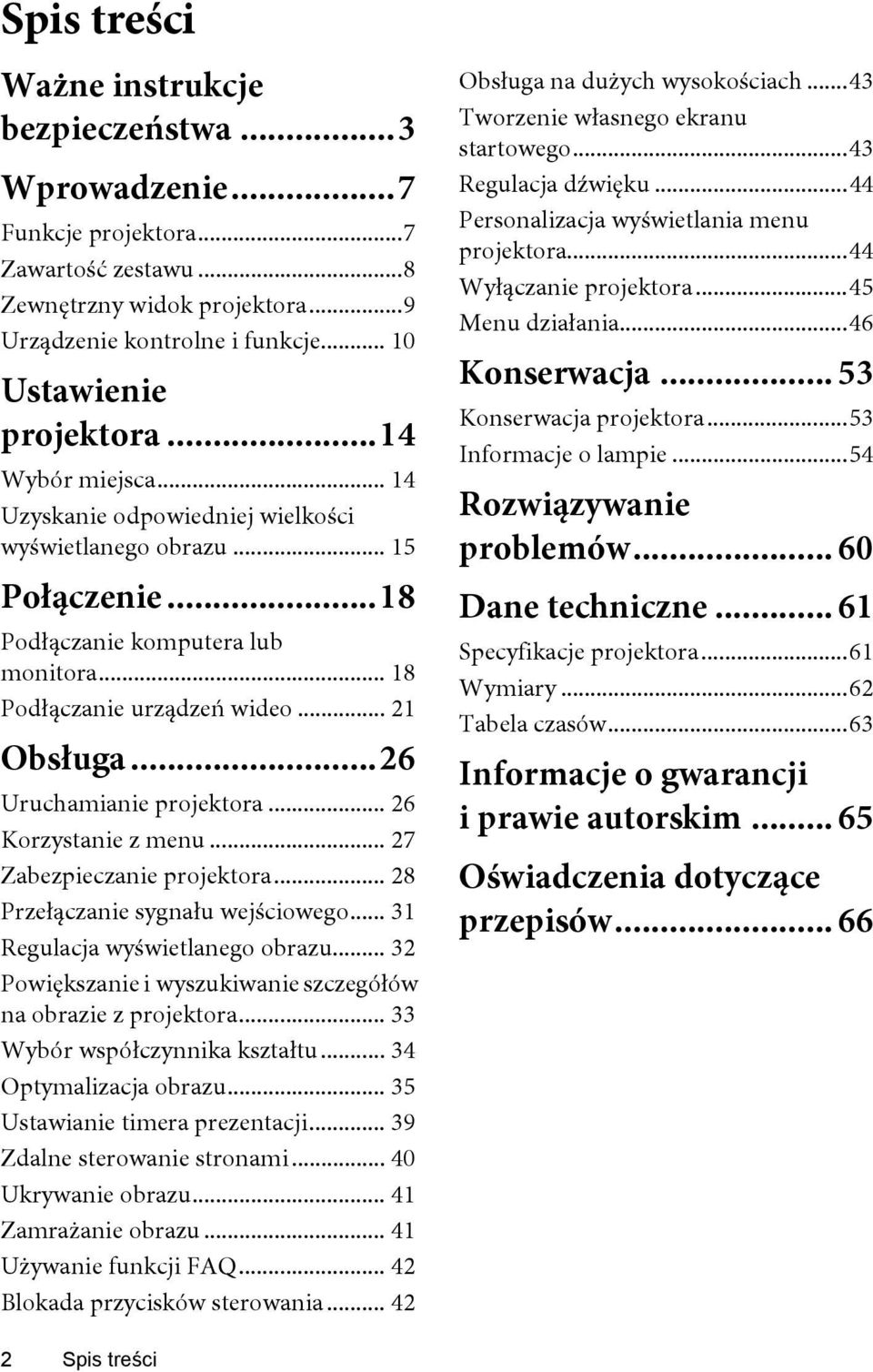

2 Spis treści Ważne instrukcje bezpieczeństwa...3 Wprowadzenie...7 Funkcje projektora...7 Zawartość zestawu...8 Zewnętrzny widok projektora...9 Urządzenie kontrolne i funkcje Ustawienie projektora...14 Wybór miejsca Uzyskanie odpowiedniej wielkości wyświetlanego obrazu Połączenie...18 Podłączanie komputera lub monitora Podłączanie urządzeń wideo Obsługa...26 Uruchamianie projektora Korzystanie z menu Zabezpieczanie projektora Przełączanie sygnału wejściowego Regulacja wyświetlanego obrazu Powiększanie i wyszukiwanie szczegółów na obrazie z projektora Wybór współczynnika kształtu Optymalizacja obrazu Ustawianie timera prezentacji Zdalne sterowanie stronami Ukrywanie obrazu Zamrażanie obrazu Używanie funkcji FAQ Blokada przycisków sterowania Obsługa na dużych wysokościach...43 Tworzenie własnego ekranu startowego...43 Regulacja dźwięku...44 Personalizacja wyświetlania menu projektora...44 Wyłączanie projektora...45 Menu działania...46 Konserwacja Konserwacja projektora...53 Informacje o lampie...54 Rozwiązywanie problemów Dane techniczne Specyfikacje projektora...61 Wymiary...62 Tabela czasów...63 Informacje o gwarancji i prawie autorskim Oświadczenia dotyczące przepisów Spis treści

3 Ważne instrukcje bezpieczeństwa Projektor został zaprojektowany i przetestowany tak, że spełnia najnowsze standardy bezpieczeństwa sprzętu elektronicznego i informatycznego. W celu zapewnienia bezpiecznego użytkowania produktu należy jednak przestrzegać instrukcji zawartych w niniejszym podręczniku i oznaczeniach samego produktu. Instrukcje bezpieczeństwa 1. Przeczytaj ten podręcznik przed rozpoczęciem korzystania zprojektora. Zachowaj go, aby móc odwołać się do niego w przyszłości. 4. Zawsze otwieraj przesłonę obiektywu lub zdejmuj nakładkę obiektywu, jeśli lampa projektora jest włączona. 2. W czasie działania projektora nie patrz prosto w obiektyw. Intensywny promień światła może uszkodzić wzrok. 5. W niektórych krajach napięcie w sieci jest NIESTABILNE. Projektor przystosowany jest do prawidłowego działania w przedziale od 100 do 240 V, ale może zawodzić, jeśli występują przerwy w dopływie prądu lub wahania napięcia +/- 10 V. Na obszarach, gdzie istnieje takie ryzyko zaleca się użycie stabilizatora napięcia, listwy przeciwprzepięciowej lub zasilania awaryjnego UPS. 3. Serwisowanie powierzaj tylko wykwalifikowanemu personelowi. 6. Nie blokuj obiektywu żadnymi obiektami, gdy projektor jest włączony, gdyż może to spowodować nagrzanie, deformację lub nawet zapalenie się obiektów. Aby tymczasowo wyłączyć lampę, naciśnij BLANK na projektorze lub pilocie. Ważne instrukcje bezpieczeństwa 3

4 Instrukcje bezpieczeństwa (kontynuacja) 7. Podczas działania lampa bardzo się rozgrzewa. Przed wymontowaniem zespołu lampy w celu wymiany pozwól projektorowi ostygnąć przez ok. 45 minut. 10. Nie umieszczaj urządzenia na niestabilnym wózku, stojaku lub stole. W razie upadku urządzenie może zostać poważnie uszkodzone. 8. Nie użytkuj lampy po zakończeniu okresu jej żywotności. Eksploatacja lampy ponad przewidziany dla niej okres może w niektórych sytuacjach spowodować jej pęknięcie. 11. Nie próbuj samodzielnie rozmontowywać tego projektora. Wewnątrz znajdują się elementy pod niebezpiecznym napięciem, które może spowodować śmierć w momencie ich dotknięcia. Lampa, zaopatrzona w osobną, zdejmowaną pokrywę jest jedyną częścią, która może być serwisowana przez użytkownika. W żadnym razie nie wolno usuwać lub zdejmować innych pokryw. Naprawy i serwisowanie powierzaj tylko wykwalifikowanym pracownikom serwisu. 9. Nie wymieniaj lampy, ani żadnych elementów elektronicznych, jeśli projektor nie jest odłączony od sieci. 12. Gdy projektor działa, z kratki wentylacyjnej może wydobywać się rozgrzane powietrze i charakterystyczny zapach. Jest to normalne i nie oznacza awarii produktu. 4 Ważne instrukcje bezpieczeństwa

5 Instrukcje bezpieczeństwa (kontynuacja) 13. Nie umieszczaj projektora w żadnym zponiższych środowisk: - Słabo wentylowana lub ograniczona przestrzeń. Zapewnij przynajmniej 50 cm prześwitu między ścianami i projektorem oraz swobodny przepływ powietrza wokół niego. - Miejsca o tendencji do mocnego nagrzewania się, takie jak wnętrze samochodu z zamkniętymi szybami. - Miejsca, w których elementy optyczne narażone będą na działanie wysokiej wilgotności, kurzu lub dymu papierosowego, powodujących skrócenie czasu użytkowania projektora i pociemnienie obrazu. 14. Nie zakrywaj otworów wentylacyjnych. - Nie stawiaj projektora na kocu, pościeli ani innej miękkiej powierzchni. - Nie przykrywaj urządzenia materiałem lub innymi przedmiotami. - Nie umieszczaj w pobliżu urządzenia żadnych materiałów palnych. Jeżeli otwory wentylacyjne są mocno pozatykane, przegrzanie urządzenia może spowodować wybuch ognia wjego wnętrzu. 15. Umieszczaj włączony projektor na równej poziomej powierzchni. - Nie używaj urządzenia, jeśli jest przekrzywione bardziej niż o 10 stopni w lewo lub w prawo, albo o ponad 15 stopni w tył lub w przód. Używanie projektora w pozycji odbiegającej od poziomu może spowodować wadliwe działanie lub uszkodzenie lampy. - Miejsca w pobliżu czujników dymu/ przeciwpożarowych. - Miejsca o temperaturze otoczenia powyżej 40 C / 104 F. - Miejsca na wysokości powyżej 3 tysięcy metrów (10000 stóp) m (10000 stóp) 16. Nie stawiaj projektora na żadnym z boków, w pozycji pionowej. Może to spowodować jego przewrócenie się idoprowadzić do urazów użytkownika lub uszkodzenia urządzenia. 0 m (0 stóp) Ważne instrukcje bezpieczeństwa 5

6 Instrukcje bezpieczeństwa (kontynuacja) 17. Nie stawaj na projektorze i nie umieszczaj na nim żadnych przedmiotów. Oprócz prawdopodobnego uszkodzenia projektora takie postępowanie może prowadzić do wypadków i obrażeń. 18. Nie umieszczaj w pobliżu urządzenia żadnych cieczy. Ciecz wylana do projektora może spowodować jego awarię. Jeśli projektor ulegnie zamoczeniu, odłącz go od zasilania izadzwoń do BenQ w celu przeprowadzenia jego naprawy. 19. Urządzenie potrafi wyświetlać odwrócone obrazy po zainstalowaniu go na suficie Do zainstalowania projektora na suficie używaj tylko zestawu do montażu sufitowego BenQ i upewnij się, że projektor jest bezpiecznie zamocowany. Mocowanie projektora pod sufitem Chcemy zapewnić komfort korzystania z projektora BenQ, dlatego też musimy zwrócić uwagę na kwestie bezpieczeństwa, aby zapobiec potencjalnym uszkodzeniom mienia lub obrażeniom osób. Jeśli musisz zainstalować projektor na suficie, zalecamy prawidłowe i bezpieczne zamocowanie z użyciem zestawu do montażu sufitowego projektora BenQ. W przypadku użycia zestawu do montażu projektora na suficie innej marki, istnieje ryzyko, że projektor spadnie z sufitu z powodu błędnego zamocowania śrubami nieodpowiedniej średnicy lub długości. Zestaw do montażu sufitowego BenQ dostępny jest w miejscu zakupu projektora BenQ. BenQ zaleca także zakup osobnego kabla zabezpieczającego Kensington i zamocowanie go w otworze zamka Kensington projektora i u podstawy wspornika zestawu do montażu sufitowego. Będzie on pełnił rolę dodatkowego zamocowania projektora, na wypadek gdyby wspornik mocujący poluzował się. 6 Ważne instrukcje bezpieczeństwa

7 Wprowadzenie Funkcje projektora Projektor łączy w sobie system optyczny o wysokiej wydajności z konstrukcją przyjazną dla użytkownika, co gwarantuje niezawodność i łatwość użytkowania. Projektor oferuje następujące funkcje: Korekcja koloru ściany, umożliwiająca projekcję na powierzchniach o kilku zdefiniowanych kolorach Szybkie autowyszukiwanie, które przyspiesza proces wykrywania sygnału Funkcja ochrony hasłem do wyboru Do 11 zestawów trybu obrazu zapewniających wybór wielu opcji różnych zastosowań projektora Zarządzanie kolorami 3D, które umożliwia dowolną regulację kolorów Demontowana klawiatura projektora, która zapobiega kradzieży Blokada ekranu domyślnego, która uniemożliwia nieautoryzowane użycie Opcja szybkiego chłodzenia umożliwia szybsze ochłodzenie projektora Naciśnięcie przycisku wyświetla rozwiązania najczęstszych problemów z obsługą Timer prezentacji umożliwia lepszą kontrolę czasu podczas prezentacji Wysokiej jakości obiektyw z manualnym powiększeniem Jednoprzyciskowe strojenie automatyczne, pozwalające na ustawienie najlepszej jakości obrazu Cyfrowa korekcja trapezu (keystone) do korekcji zniekształconych obrazów Regulacja równowagi barw ekranu danych/wideo Lampa projekcyjna o wysokiej jasności Zdolność wyświetlania 16,7 miliona kolorów Wielojęzyczne menu ekranowe (OSD) Przełączane tryby pracy normalnej i ekonomicznej zmniejszające pobór mocy Wbudowany głośnik odtwarzający zmiksowany dźwięk mono, gdy nie wybrano wejścia audio Rozbudowana funkcja AV zapewnia obraz wideo wysokiej jakości Kompatybilność z komponentową telewizją HDTV (YPbPr) Kompatybilność HDCP Widoczna jasność wyświetlanego obrazu będzie się wahać w zależności od warunków oświetleniowych otoczenia i ustawień kontrastu / jasności wybranego źródła sygnału. Jasność lampy zmniejsza się z czasem i może różnić się w zależności od specyfikacji producenta lamp. Takie zachowanie jest normalne i oczekiwane. Wprowadzenie 7

8 PUSH Zawartość zestawu Projektor jest dostarczany z kablami potrzebnymi do podłączenia projektora i sprzętu wideo. Ostrożnie rozpakuj zestaw i sprawdź, czy masz wszystkie pokazane poniżej składniki. Jeśli któregoś z tych przedmiotów brakuje, skontaktuj się ze sprzedawcą. Standardowe akcesoria Dostarczone akcesoria dostosowane są do regionu i mogą różnić się od tych, które przedstawiono na ilustracji. *Karta gwarancyjna i instrukcje bezpieczeństwa dołączane są tylko w niektórych obszarach. Szczegółowych informacji udzieli dealer. Projektor Miękki pokrowiec Pilot i baterie Skrócona instrukcja obsługi CD-ROM zpodręcznikiem użytkownika Miękki pokrowiec Karta gwarancyjna* Instrukcje bezpieczeństwa* (Wlk. Bryt.) (USA) (UE) (AU) (KOREA) (CHINY) (3-2 zasilacz sieciowy) Przewód zasilający Kabel VGA Akcesoria dodatkowe 1. Zapasowy zestaw lampy 2. Zestaw do montażu sufitowego 3. Zestaw Presentation Plus 4. Kabel RS232 8 Wprowadzenie

9 Zewnętrzny widok projektora Przód/góra Tył/spód PUSH Osłona lampy 2. Wywietrznik (wylot nagrzanego powietrza) 3. Zasuwana pokrywa obiektywu 4. Przycisk szybkiego odblokowania 5. Zewnętrzny panel sterowania (Więcej w Projektor na stronie 10.) 6. Pokrętło ostrości i zoom 7. Wywietrznik (pobór chłodnego powietrza) 8. Przedni czujnik podczerwieni 9. Obiektyw projektora 10. Gniazdo przewodu zasilania AC 11. Otwór zamka zabezpieczającego przed kradzieżą Kensington 12. Tylna stopka regulatora 13. Otwory do montażu pod sufitem 14. Tylny czujnik pilota na podczerwień 15. Wejście sygnału wideo 16. Wejście sygnału S-video 17. Gniazdo wyjściowe sygnału RGB 18. Gniazdo wejścia sygnału RGB (PC)/komponentowe wideo (YPbPr/ YCbCr) 19. Gniazdo wejścia DVI 20. Gniazdo Audio 21. Wyjście 12VDC Stosowane do aktywowania zewnętrznych urządzeń, takich jak ekran zasilany elektrycznie lub sterowanie światłem itp. Skonsultuj się ze sprzedawcą, by dowiedzieć się jak podłączać te urządzenia. 22. Gniazdo USB 23. Gniazdo sterowania RS Kratka głośnika Wprowadzenie 9

10 Urządzenie kontrolne i funkcje Projektor 1. Pokrętło ostrości Regulacja ostrości wyświetlanego obrazu. Patrz Precyzyjna regulacja wielkości iczystości obrazu na stronie 32, aby poznać szczegóły. 2. Pokrętło zoom Regulacja wielkości obrazu. Patrz Precyzyjna regulacja wielkości i czystości obrazu na stronie 32, aby poznać szczegóły. 3. Lampka ostrzegająca o temperaturze TEMP Zapala się na czerwono, jeśli temperatura projektora staje się zbyt wysoka. Szczegóły opisano w sekcji Kontrolki na stronie Kontrolka zasilania POWER Zapala się lub miga, gdy projektor jest włączony. Szczegóły opisano w sekcji Kontrolki na stronie 59. II 5. Zasilanie Włączenie i wyłączenie projektora. Szczegóły opisano w sekcji Uruchamianie projektora na stronie 26 i Wyłączanie projektora na stronie MENU / EXIT (WYJŚCIE) Włączenie menu ekranowego (OSD). Cofa się do poprzedniego menu OSD, wychodzi i zapisuje ustawienia. Szczegóły opisano w sekcji Korzystanie z menu na stronie Lewo/ Włączenie funkcji FAQ. Szczegóły opisano w sekcji Używanie funkcji FAQ na stronie Pusty ekran (BLANK) Używane do ukrywania wyświetlanego obrazu. Szczegóły opisano w sekcji Ukrywanie obrazu na stronie Kontrolka lampy LAMP Wskazanie statusu lampy. Zapala się ibłyska, gdy pojawia się jakiś problem zlampą. Szczegóły opisano w sekcji Kontrolki na stronie Trapez/Przyciski strzałek ( / Góra, / Dół) Manualna korekcja obrazów zniekształconych w skutek projekcji pod kątem. Szczegóły opisano w sekcji Korekcja trapezowa na stronie AUTO Automatyczny wybór najlepszych ustawień czasowych dla wyświetlanego obrazu. Szczegóły opisano w sekcji Automatyczna regulacja obrazu na stronie Prawo/ Aktywacja blokady klawiszy panelu. Szczegóły opisano w sekcji Blokada klawiszy panelu na stronie 50. Gdy aktywowane jest menu wyświetlacza ekranowego (OSD), przyciski #7, #10 i #12 służą jako strzałki kierunków do wyboru odpowiednich pozycji menu i wykonania regulacji. Szczegóły opisano w sekcji Korzystanie z menu na stronie ?RÓDŁO (SOURCE) Wyświetla pasek wyboru źródła. Szczegóły opisano w sekcji Przełączanie sygnału wejściowego na stronie TRYB (MODE)/Enter Wybór dostępnego trybu konfiguracji obrazu. Szczegóły opisano w sekcji Wybór trybu obrazu na stronie 35. Włączenie elementu menu ekranowego (OSD). Szczegóły opisano w sekcji Korzystanie z menu na stronie Wprowadzenie

11 Pilot Trapez/Przyciski strzałek ( / Góra, / Dół) Manualna korekcja obrazów zniekształconych w skutek projekcji pod kątem. Szczegóły opisano w sekcji Korekcja trapezowa na stronie MENU / EXIT (WYJŚCIE) Włączenie menu ekranowego (OSD). Cofa się do poprzedniego menu OSD, wychodzi i zapisuje ustawienia. Szczegóły opisano wsekcji Korzystanie z menu na stronie Lewo/ 21 Włączenie funkcji FAQ. Szczegóły opisano w sekcji Używanie funkcji FAQ na 10 stronie Pusty ekran (BLANK) Używane do ukrywania wyświetlanego 12 obrazu. Szczegóły opisano w sekcji Ukrywanie obrazu na stronie ENTER Włączenie elementu menu ekranowego (OSD). Szczegóły opisano w sekcji Korzystanie z menu na stronie WŁĄCZONY/WYŚWIETLONY TIMER (TIMER ON/SHOW) 1. II Zasilanie Aktywacja lub wyświetlenie timera Włączenie i wyłączenie projektora. ekranowego zgodnego z indywidualnymi Więcej informacji w sekcjach ustawieniami timera. Szczegóły opisano Uruchamianie projektora na stronie 26 wsekcji Ustawianie timera prezentacji i Wyłączanie projektora na stronie 45. na stronie FORMAT (ASPECT) 10. JASNOŚĆ (BRIGHTNESS) Wybór współczynnika kształtu. Szczegóły Regulacja jasności. Szczegóły opisano opisano w sekcji Wybór współczynnika wsekcji Regulacja Jasności na stronie 36. kształtu na stronie KONTRAST (CONTRAST) 3. PRZECHWYT (CAPTURE) Regulacja kontrastu. Szczegóły opisano Przechwytuje wyświetlany obraz i zapisuje wsekcji Regulacja Kontrastu na stronie go jako ekran startowy. Szczegóły opisano 37. w sekcji Tworzenie własnego ekranu 12. KONFIGURACJA TIMERA (TIMER startowego na stronie 43. SETUP) Bezpośredni wpis ustawień licznika czasu prezentacji. Szczegóły opisano w sekcji Ustawianie timera prezentacji na stronie 39. Wprowadzenie 11

12 13. Kontrolka Zapala się lub miga na czerwono po naciśnięciu przycisku na pilocie. 14. TRYB (MODE) W zależności od wybranego sygnału wejściowego, wybiera dostępny tryb obrazu. Szczegóły opisano w sekcji Wybór trybu obrazu na stronie ZAMROŻENIE (FREEZE) "Zamrożenie" wyświetlanego obrazu. Szczegóły opisano w sekcji Zamrażanie obrazu na stronie WYCISZ (MUTE) Włączanie i wyłączanie dźwięku projektora. 17. AUTO Automatyczny wybór najlepszych ustawień czasowych dla wyświetlanego obrazu. Szczegóły opisano w sekcji Automatyczna regulacja obrazu na stronie Prawo/ Blokada przycisków projektora. Szczegóły opisano w sekcji Blokada przycisków sterowania na stronie 42. Gdy aktywowane jest menu wyświetlacza ekranowego (OSD), przyciski #4, #6 i #18 służą jako strzałki kierunków do wyboru odpowiednich pozycji menu i wykonania regulacji. Szczegóły opisano w sekcji Korzystanie z menu na stronie ?RÓDŁO (SOURCE) Wyświetla pasek wyboru źródła. Szczegóły opisano w sekcji Przełączanie sygnału wejściowego na stronie LASER Emituje widzialne światło laserowe, dzięki czemu pilota można używać jako wskaźnika podczas prezentacji. Szczegóły opisano w Obsługa wskaźnika LASEROWEGO po prawej stronie. 21. STRONA (PAGE) / Obsługuje oprogramowanie wyświetlające (na podłączonym komputerze) reagujące na komendy page up/page down (strona wgórę/dół) (jak np. Microsoft Power Point). Szczegóły opisano w sekcji Zdalne sterowanie stronami na stronie D. ZOOM (+, -) Powiększenie lub zmniejszenie wyświetlanego obrazu. Szczegóły w sekcji Powiększanie i wyszukiwanie szczegółów na obrazie z projektora na stronie 33. Obsługa wskaźnika LASEROWEGO Wskaźnik LASEROWY to pomoc używana podczas prezentacji. Wskaźnik emituje czerwone światło po jego naciśnięciu, a kontrolka LED zapala się na czerwono. Promień lasera jest widzialny. Aby promień działał nieprzerwanie należy nacisnąć i przytrzymać LASER. Nie patrz w światło lasera ani nie świeć laserem na siebie lub innych. Przeczytaj ostrzeżenia z tyłu pilota i dołączone informacje dla użytkownika zanim zaczniesz korzystać ze wskaźnika. Wskaźnik laserowy to nie zabawka. Rodzice powinni pamiętać o niebezpieczeństwie związanym z energią lasera i przechowywać pilota w miejscu niedostępnym dla dzieci. 12 Wprowadzenie

13 Skuteczny zasięg pilota Czujniki pilota na podczerwień (IR) umieszczone są z przodu i z tyłu projektora. W celu poprawnego działania, pilot musi być trzymany pod kątem nie większym niż 30 stopni w stosunku do czujników projektora (prostopadle). Odległość pomiędzy pilotem i czujnikami nie powinna przekraczać 8 metrów (~ 26 stóp). Upewnij się, że między pilotem a czujnikami na podczerwień projektora nie ma żadnych przeszkód, które mogłyby zatrzymywać wiązkę podczerwieni. Obsługa projektora z przodu Obsługa projektora z tyłu Około 15 PUSH Około 15 Wymiana baterii pilota 1. Aby otworzyć pokrywę baterii, obróć pilot do góry nogami, popchnij uchwyt dla palców na pokrywie i przesuń ją w dół w kierunku wskazanym strzałką, zgodnie zilustracją. Pokrywa zsunie się. 2. Wyjmij zamontowane baterie (w razie potrzeby) i zamontuj nowe baterie AAA, przestrzegając odpowiedniego ustawienia biegunów baterii zgodnie z symbolami na dole komory na baterie. Biegun dodatni (+) należy dopasować do dodatniego aujemny (-) do ujemnego. 3. Włóż pokrywę na miejsce dopasowując ją do obudowy i wsuń ją. Pokrywa zatrzaśnie się w końcowej pozycji. Unikaj pozostawiania pilota i baterii w nadmiernym cieple lub wilgotności, np. w kuchni, łazience, saunie, nasłonecznionym pokoju lub zamkniętym samochodzie. Wymieniaj tylko na baterie tego samego typu lub ekwiwalent rekomendowany przez producenta baterii. Pozbywaj się zużytych baterii zgodnie z zaleceniami producenta baterii i lokalnymi przepisami ochrony środowiska. Nie wolno wrzucać baterii do ognia. Stwarza to ryzyko wybuchu. Jeśli baterie są wyczerpane lub jeśli nie zamierzasz przez dłuższy czas używać pilota, usuń baterie w celu uniemożliwienia wycieku elektrolitu do pilota. Wprowadzenie 13

14 Ustawienie projektora Wybór miejsca Projektor oferuje cztery możliwości instalacji: 1. Stół z przodu Wybierz to ustawienie, gdy projektor umieszczony zostanie w okolicach podłogi, przed ekranem. Jest to najbardziej powszechne ustawienie, umożliwiające szybką instalację i przenośność. 2. Sufit przed ekranem Wybierz to ustawienie, jeśli projektor zawieszony jest górą do dołu pod sufitem, przed ekranem. W celu montażu projektora pod sufitem dokonaj zakupu zestawu do montażu sufitowego BenQ uswojego sprzedawcy. Ustaw Przód sufit w menu KONFIG. SYSTEMU: Podstawowa > Położenie projektora po włączeniu projektora. 3. Stół z tyłu Wybierz to ustawienie, gdy projektor stoi blisko podłogi za ekranem. Potrzebny jest specjalny ekran do tylnej projekcji. Ustaw Tył stół w menu KONFIG. SYSTEMU: Podstawowa > Położenie projektora po włączeniu projektora. 4. Sufit za ekranem Wybierz to ustawienie, jeśli projektor zawieszony jest górą do dołu pod sufitem, za ekranem. Do tego ustawienia wymagany jest zestaw do montażu sufitowego BenQ oraz specjalny ekran do tylnej projekcji. Ustaw Tył sufit w menu KONFIG. SYSTEMU: Podstawowa > Położenie projektora po włączeniu projektora. Układ pomieszczenia lub preferencje osobiste decydują o wyborze miejsca instalacji. Należy uwzględnić rozmiar i pozycję ekranu, położenie gniazdka zasilającego oraz ustawienie iodległość pomiędzy projektorem i innymi urządzeniami. 14 Ustawienie projektora

15 Uzyskanie odpowiedniej wielkości wyświetlanego obrazu Odległość od obiektywu projektora do ekranu, ustawienie powiększenia oraz format wideo to czynniki, które mają wpływ na wielkość wyświetlanego obrazu. 4:3 to naturalny format obrazu tego projektora. Aby możliwe było wyświetlanie kompletnego obrazu szerokiego ekranu 16:9, projektor może przeskalować obraz szerokoekranowy do swojej naturalnej szerokości. Spowoduje to uzyskanie proporcjonalnie mniejszego odpowiednika wysokości stanowiącego 75% wysokości naturalnego formatu obrazu projektora. Format obrazu 4:3 na obszarze ekranu 4:3 Format przeskalowanego obrazu 16:9 na obszarze ekranu 4:3 Dlatego też obraz 16:9 nie wykorzysta 25% wysokości obrazu w formacie 4:3, wyświetlanego przez ten projektor. Będzie to widoczne w formie ciemnych (nieoświetlonych) pasów na górze i dole (pionowo 12,5 % wys. odpowiednio) ekranu wyświetlania 4:3, podczas wyświetlania skalowanego obrazu 16:9 w pionowym centrum obszaru wyświetlania 4:3. Podczas ustalania pozycji projektora należy uwzględnić jego planowane zastosowanie iużywane formaty sygnału wejściowego. Wszystkie wejścia (za wyjątkiem kompozytowego wideo odbierającego sygnał formatu 16:9) będą wyświetlane w formacie 4:3 (i wymagać będą dodatkowych 33% procent wysokości obrazu w stosunku do przeskalowanego obszaru obrazu 16:9). WAŻNE: Nie wybieraj permanentnej pozycji projektora w oparciu o projekcję 16:9, jeśli zamierzasz używać różnych źródeł wejściowych (nie tylko kompozytowego wideo z sygnałem formatu 16:9). Projektor powinien zawsze być ustawiony poziomo (np. płasko na stole) i bezpośrednio pod kątem prostym do poziomego centrum ekranu. Zapobiega to zniekształceniom obrazu poprzez projekcję pod kątem (lub rzucanie obrazu na powierzchnie pod kątem). Nowoczesny projektor cyfrowy nie wyświetla obrazu bezpośrednio do przodu (jak stare projektory filmowe na rolki). Zamiast tego projektory cyfrowe skonstruowane są tak, że obraz wyświetlany jest nieco pod kątem ponad poziomą płaszczyzną projektora. Dzięki temu można je po prostu postawić na stole a i tak zapewnią wyświetlanie do przodu i do góry na ekran umieszczony tak, aby jego dolna krawędź była nieznacznie nad poziomem stołu (i wszyscy w pomieszczeniu widzą ekran). Jeśli projektor jest zainstalowany na suficie, musi być zamocowany spodem do góry, aby móc wyświetlać obraz nieco odchylony do dołu. Na diagramie na stronie 17 widać, że tego rodzaju projekcja powoduje pionowe przesunięcie dolnej krawędzi obrazu w stosunku do poziomej płaszczyzny projektora. Po zainstalowaniu projektora na suficie to samo dotyczy górnej krawędzi wyświetlanego obrazu. Jeśli projektor jest ustawiony dalej od ekranu, wyświetlany obraz zwiększa się, a wraz z nim proporcjonalnie rośnie pionowe przesunięcie. Określając pozycję ekranu i projektora należy uwzględnić zarówno rozmiar wyświetlanego obrazu, jak i wielkość pionowego przesunięcia, które są wprost proporcjonalne do odległości projekcyjnej. Ustawienie projektora 15

16 BenQ udostępnia tabelę wielkości ekranu formatu 4:3, która jest pomocna w określeniu ustawienia projektora. Rozważyć należy dwa wymiary - prostopadłą odległość w poziomie od centrum obrazu (odległość projekcyjna) i wysokość pionowego przesunięcia projektora w stosunku do poziomej krawędzi ekranu (przesunięcie). Jak określić położenie projektora dla danego rozmiaru ekranu 1. Wybierz rozmiar ekranu. 2. Odwołaj się do tabeli i znajdź najbliższy odpowiednik wielkości Twojego ekranu w lewej kolumnie oznaczonej Przekątna ekranu 4:3. Przy użyciu tej wartości, spójrz w bok w tym samym wierszu i odszukaj odpowiednią średnią odległość od ekranu w kolumnie oznaczonej Średnia. Oto odległość projekcyjna. 3. W tym samym wierszu spójrz dalej w prawo i sprawdź wartość pionowego przesunięcia. Wartość ta określi ostateczne pionowe przesunięcie projektora wstosunku do krawędzi ekranu. 4. Zalecana pozycja projektora to ustawienie prostopadłe do poziomego środka ekranu, w odległości określonej w kroku 2 powyżej z przesunięciem o wartość określoną wkroku 3 powyżej. Na przykład, jeśli używasz obrazu 120 cali, przeciętną odległością projekcyjną jest 4667 mm, z pionowym przesunięciem 183 mm. Jeśli projektor zostanie umieszczony w innej (niż zalecana) pozycji, należy ustawić go tak, aby wycentrować obraz na ekranie. W takiej sytuacji może pojawić się pewne zniekształcenie obrazu. Użyj funkcji korekcji trapezu (Keystone), aby poprawić zniekształcenie. Szczegóły opisano w sekcji Korekcja trapezowa na stronie 33. Jak określić zalecany rozmiar ekranu dla określonej odległości Ta metoda może być stosowana w przypadku zakupu projektora, do którego chcesz następnie dopasować ekran o wielkości odpowiedniej dla pomieszczenia. Maksymalny rozmiar ekranu ograniczony jest fizyczną przestrzenią dostępną w pokoju. 1. Zmierz odległość pomiędzy projektorem a miejscem, w którym chcesz umieścić ekran. Oto odległość projekcyjna. 2. Skorzystaj z tej tabeli i odszukaj wartości najbardziej zbliżone do wymiaru średniej odległości od ekranu w kolumnie nazwanej Średnia. Sprawdź, czy zmierzona odległość zawiera się pomiędzy minimum i maksimum, wpisanymi po obu stronach średniej odległości. 3. Użyj tej wartości i spójrz na ten sam wiersz po lewej stronie, aby odnaleźć odpowiednią przekątną ekranu. Jest to docelowa wielkość obrazu z projektora umieszczonego w tej odległości. 4. W tym samym wierszu spójrz dalej w prawo i sprawdź wartość pionowego przesunięcia. Wartość ta określi ostateczne położenie ekranu w stosunku do poziomej płaszczyzny projektora. Na przykład, jeśli zmierzona odległość projekcyjna wynosi 4,5 m (4500 mm), najbliższa wartość w kolumnie "Średnia" wynosi 4593 mm. W tym samym wierszu zawarta jest wartość wielkości wymaganego ekranu wynosząca 3000 mm (3.0m). Jeśli dostępne są tylko ekrany o rozmiarach podanych w miarach angielskich, podane rozmiary ekranów po obu stronach ekranu 3,0m to ekrany 9' i 10'. 16 Ustawienie projektora

17 Sprawdzając minimalną i maksymalną odległość projekcji dla tych rozmiarów ekranu, dowiemy się, że zmierzona odległość projekcji 4,5 m będzie dopasowana do ekranu 10'. Projektor może być dostrojony (za pomocą funkcji powiększenia) do wyświetlania na tych rozmiarach przy tych odległościach projekcji. Pamiętaj, że te ekrany mają różne wartości przesunięcia w pionie. Maksymalny zoom Minimalny zoom Ekran Środek obiektywu Przesunięcie Odległość projekcyjna Przekątna ekranu 4:3 Odległość od ekranu w mm Przesunięcie stopy cale mm Minimalna długość (maks. powiększenie) Średnia Maksymalna długość (min. powiększenie) pionowe w mm Ze względu na ograniczenia komponentów optycznych, liczby te podane są z 3% tolerancją. BenQ zaleca, że jeśli przewiduje się instalację projektora na stałe, należy fizycznie sprawdzić rozmiar projekcji i odległość korzystając z określonego projektora na miejscu, przed jego instalacją, aby wziąć pod uwagę indywidualne cechy układu optycznego projektora. Pomoże to określić dokładną pozycję do montażu najlepiej dopasowaną do miejsca instalacji. Ustawienie projektora 17

18 Połączenie Podłączając źródło sygnału do projektora upewnij się, że: 1. Wszystkie podłączane urządzenia są wyłączone. 2. Użyte są prawidłowe kable sygnałowe dla danego źródła. 3. Kable są dokładnie podłączone. W przedstawionych poniżej połączeniach użyto kabli, z których niektóre nie są dołączone do zestawu projektora (patrz Zawartość zestawu na stronie 8). Są one ogólnie dostępne w sklepach z elektroniką. Podłączanie komputera lub monitora Podłączanie do komputera Projektor zapewnia gniazda VGA i DVI pozwalające na podłączenie komputerów kompatybilnych z IBM oraz Macintosh. Złącze do Mac-a (akcesorium opcjonalne) jest wymagane, jeśli podłączasz urządzenie do komputera Macintosh w starszej wersji. Dodatkowo możesz także podłączyć komputer za pomocą kabla USB i prowadzić operacje obsługi stron aplikacji komputera stacjonarnego lub przenośnego. Aby podłączyć projektor do komputera przenośnego lub stacjonarnego (za pomocą kabla VGA lub VGA-DVI): Za pomocą kabla VGA: Z kablem VGA na DVI-A 1. Podłącz jeden koniec dołączonego kabla VGA do wyjścia D-Sub komputera. 2. Podłącz drugi koniec kabla VGA do gniazda sygnału D-SUB/COMP. IN projektora. 1. Weź kabel VGA na DVI-A i podłącz koniec VGA do gniazda wyjścia D-Sub komputera. 2. Podłącz drugi koniec kabla (DVI) VGA na DVI-A do gniazda wejścia sygnału DVI-I projektora. 3. Jeśli chcesz korzystać z funkcji zdalnego przełączania stron, weź kabel USB ipodłącz większy koniec do gniazda USB komputera, a mniejszy koniec do gniazda USB projektora. Szczegóły opisano w sekcji Zdalne sterowanie stronami na stronie Jeśli podczas prezentacji chcesz korzystać z głośnika projektora (suma mono), podłącz odpowiedni przewód audio do wyjścia audio komputera i do gniazda AUDIO projektora. Po podłączeniu dźwięku można nim sterować za pomocą menu ekranowych projektora (OSD). Szczegóły opisano w sekcji Ustawienia dźwięku na stronie Połączenie

19 Końcowe połączenie powinno być zgodne z poniższym diagramem: Komputer przenośny lub stacjonarny i. Kabel VGA ii. Kabel VGA na DVI-A iii.kabel audio iv. Kabel USB i Lub ii iii iv Wiele laptopów nie włącza zewnętrznych portów wideo po podłączeniu do projektora. Zazwyczaj zewnętrzny ekran można włączyć i wyłączyć kombinacją klawiszy, taką jak FN + F3 lub CRT/LCD. Znajdź na laptopie klawisz funkcyjny, oznaczony CRT/LCD lub klawisz z symbolem monitora. Jednocześnie naciśnij FN i oznaczony klawisz funkcyjny. Odwołaj się do dokumentacji laptopa, aby poznać kombinację klawiszy. Połączenie 19

20 Podłączanie monitora Jeśli niezależnie od wyświetlania prezentacji na dużym ekranie istnieje potrzeba jej podglądu na osobnym monitorze, można wypuścić sygnał D-SUB OUT z projektora do zewnętrznego monitora za pomocą kabla VGA lub VGA do DVI-A, zgodnie z poniższymi instrukcjami. Aby podłączyć projektor do monitora (za pomocą kabla VGA lub VGA- DVI-A): Za pomocą kabla VGA: Z kablem VGA na DVI-A Uwaga: Monitor musi posiadać gniazdo wejściowe DVI. 1. Podłącz projektor do komputera zgodnie z instrukcją Podłączanie do komputera na stronie 18. Wyjście D-Sub działa tylko, gdy odpowiednie wejście D-Sub jest podłączone do projektora. Upewnij się, że projektor jest podłączony do komputera przez gniazdo D-SUB/COMP. IN, nie przez gniazdo DVI. 2. Podłącz odpowiedni kabel VGA (tylko dołączony do zestawu) do gniazda wejściowego D-Sub monitora wideo. 3. Podłącz drugi koniec kabla do gniazda wyjściowego D-SUB OUT projektora. 2. Podłącz końcówkę DVI kabla VGA- DVI-A do gniazda wejścia DVI monitora wideo. 3. Podłącz końcówkę VGA kabla do gniazda wyjściowego D-SUB OUT projektora. Końcowe połączenie powinno być zgodne z poniższym diagramem: Komputer przenośny lub stacjonarny (DVI) i. Kabel VGA na DVI-A ii. Kabel VGA iii.kabel VGA i (VGA) ii iii 20 Połączenie

21 Podłączanie urządzeń wideo W tej sekcji opisano sposób połączenia projektora ze źródłem sygnału wideo za pomocą kabli wideo. Połączenia kablami wideo są zalecane do prezentacji wideo. Można podłączyć projektor do różnych urządzeń źródłowych sygnału wideo wyposażonych w jedno z poniższych gniazd wyjścia: DVI Wideo komponentowe S-VIDEO Wideo (kompozytowe) Należy jedynie podłączyć projektor do źródła wideo z użyciem jednej z powyższych metod, z których jednak każda oferuje obraz innej jakości. Wybrana metoda zależeć będzie zapewne od dostępności odpowiednich gniazd w projektorze i urządzeniu wideo, zgodnie z opisem poniżej: Najlepsza jakość wideo Najlepszą dostępną metodą połączenia jest DVI. Jeśli urządzenie źródłowe posiada gniazdo DVI, w zależności od typu złącza możesz korzystać z cyfrowej lub profesjonalnej analogowej jakości wideo. Sposób podłączenia projektora do urządzenia z sygnałem DVI i inne szczegóły opisano wsekcji Podłączanie urządzenia z sygnałem DVI na stronie 22. Jeśli źródło DVI nie jest dostępne, najlepszym sygnałem jest komponenetowe wideo (nie mylić z wideo kompozytowym). Cyfrowy tuner TV i odtwarzacze DVD mają standardowo wyjście komponentowego wideo, dlatego jeśli taka opcja istnieje, ta metoda połączenia powinna być stosowana zamiast S-Video lub kompozytowego wideo. Sposób podłączenia projektora do komponentowego urządzenia wideo opisano w sekcji Podłączanie do źródła wideo komponentowego na stronie 23. Dobra jakość wideo S-Video oferuje dobrą jakość wideo analogowego, w porównaniu ze standardowym wideo kompozytowym. Jeśli posiadasz gniazda wyjściowe wideo i S-Video w urządzeniu wideo, preferowanym wyjściem powinno być S-Video. Sposób podłączenia projektora do urządzenia S-Video opisano w Podłączanie źródłowego urządzenia S-Video na stronie 24. Najniższa jakość wideo Analogowe wideo kompozytowe oferuje całkowicie akceptowalną, lecz będącą poniżej optymalnej jakość obrazu i stanowi ostatnią z opisanych tu metod połączenia. Sposób podłączenia projektora do kompozytowego urządzenia wideo opisano w sekcji Podłączanie do źródła wideo kompozytowego na stronie 25. Podłączanie dźwięku Projektor posiada wbudowany głośnik monofoniczny, przeznaczony jedynie do odtwarzania podstawowej jakości dźwięku towarzyszącego prezentacjom biznesowym. Nie jest przeznaczony ani przystosowany do odtwarzania dźwięku stereo przy zastosowaniach takich jak kino domowe lub sala telewizyjna. Wszystkie wejściowe sygnały stereo (jeśli podłączone) są sumowane i odtwarzane przez monofoniczny głośnik projektora. Połączenie 21

22 Podłączanie urządzenia z sygnałem DVI Projektor jest wyposażony w gniazdo wejścia DVI-I pozwalające na podłączenie urządzenia zapewniającego sygnał DVI, takiego jak odtwarzacz DVD lub urządzenia zapewniającego sygnał VGA, takiego jak laptop lub komputer stacjonarny. Istnieją trzy rodzaje złącza DVI: DVI-A, DVI-D oraz DVI-I. Gniazdo DVI-I to zintegrowane złącze obsługujące dwa formaty: DVI-A i DVI-D. Format DVI-A jest stosowany do przenoszenia sygnału DVI na ekran analogowy (VGA)i vice-versa. Mimo tego, że dochodzi do pewnej utraty jakości sygnału podczas konwersji,ten format i tak zapewnia wyższą jakość obrazu niż standardowe połączenie VGA. Format DVI-D jest stosowany do bezpośredniego przenoszenia cyfrowego sygnału na ekran cyfrowy bez konwersji sygnału. Całkowicie cyfrowe połączenie zapewnia większą szybkość iwyższą jakość obrazu niż połączenie analogowe, z uwagi na własności formatu cyfrowego. Formaty DVI-A i DVI-D nie są wymienne. Nie można podłączyć złącza formatu DVI-A do sprzętu DVI-D i vice-versa. Sprawdź dobrze, jaki format obsługuje posiadane urządzanie przed zakupem kabli. Możesz również zakupić kabel DVI-I, który będzie bardziej przydatny we wszystkich konfiguracjach połączeń DVI. Sprawdź, czy urządzenie źródłowe posiada wolne gniazdo DVI: Jeśli tak, kontynuuj wykonywanie procedury. Jeśli nie, musisz wybrać inną metodę podłączenia tego urządzenia. Aby podłączyć projektor do źródła sygnału DVI lub komputera: Aby dowiedzieć się jak podłączyć źródło DVI do komputera poprzez kabel VGA-DVI-A, patrz Podłączanie do komputera na stronie Weź kabel DVI (DVI-D lub DVI-I) i podłącz jeden koniec do gniazda wyjścia DVI urządzenia źródłowego sygnału DVI. 2. Podłącz drugi koniec kabla do gniazda wejścia sygnału DVI-I projektora. 3. Jeśli chcesz korzystać z głośnika projektora (suma mono), podłącz odpowiedni przewód audio do wyjść audio urządzenia wideo i do gniazda Audio projektora. Po podłączeniu dźwięku można nim sterować za pomocą menu ekranowych projektora (OSD). Szczegóły opisano w sekcji Ustawienia dźwięku na stronie 51. Urządzenie audio-wideo (AV) Kabel DVI-D lub DVI-I Kabel audio 22 Połączenie

23 W mało prawdopodobnym przypadku podłączenia projektora do odtwarzacza DVD przez wejście DVI-D projektora tak, że w obrazie wyświetlane są nieprawidłowe kolory, zmień przestrzeń kolorów na YUV. Szczegóły opisano w sekcji Zmiana przestrzeni kolorów na stronie 31. Podłączanie do źródła wideo komponentowego Sprawdź źródłowe urządzenie wideo i określ, czy posiada ono wolny zestaw gniazd wyjściowych wideo komponentowego: Jeśli tak, kontynuuj wykonywanie procedury. Jeśli nie, musisz wybrać inną metodę podłączenia tego urządzenia. Aby podłączyć projektor do źródła sygnału wideo komponentowego (Component Video): 1. Podłącz końcówkę kabla połączeniowego wideo komponentowego na VGA (D-Sub) z 3 wtyczkami RCA do gniazd wyjściowych wideo komponentowego urządzenia wideo. Dopasuj kolory wtyczek do kolorów gniazd; zielony z zielonym, niebieski z niebieskim i czerwony z czerwonym. 2. Podłącz drugi koniec kabla połączeniowego komponentowego z VGA (D-Sub) zkońcówką D-Sub do gniazda wejściowego D-SUB/COMP IN w projektorze. 3. Jeśli chcesz korzystać z głośnika projektora (suma mono), podłącz odpowiedni przewód audio do wyjścia audio komputera i do gniazda Audio projektora. Po podłączeniu dźwięku można nim sterować za pomocą menu ekranowych projektora (OSD). Szczegóły opisano w sekcji Ustawienia dźwięku na stronie 51. Końcowe połączenie powinno być zgodne z poniższym diagramem: Urządzenie A/V Kabel połączenia wideo z VGA (D-Sub) Kabel audio Projektor odtwarza jedynie zsumowany dźwięk mono, nawet jeśli podłączony jest dźwięk stereo. Szczegóły opisano w sekcji Podłączanie dźwięku na stronie 21. Jeśli wybrany obraz wideo nie jest wyświetlany po włączeniu projektora i wyborze odpowiedniego źródła sygnału wideo, sprawdź czy urządzenie źródłowe sygnału wideo jest włączone i pracuje poprawnie. Należy sprawdzić także, czy podłączone kable sygnałowe są prawidłowo połączone. Połączenie 23

24 Podłączanie źródłowego urządzenia S-Video Sprawdź, czy urządzenie wideo posiada wolne gniazdo wyjściowe S-Video: Jeśli tak, kontynuuj wykonywanie procedury. Jeśli nie, musisz wybrać inną metodę podłączenia tego urządzenia. Aby podłączyć projektor do źródła S-Video: 1. Podłącz jeden koniec kabla S-Video do wyjścia S-Video urządzenia wideo. 2. Podłącz drugi koniec kabla S-Video do gniazda S-VIDEO projektora. Końcowe połączenie powinno być zgodne z poniższym diagramem: Urządzenie A/V Kabel S-Video Kabel audio Projektor odtwarza jedynie zsumowany dźwięk mono, nawet jeśli podłączony jest dźwięk stereo. Patrz Podłączanie dźwięku na stronie 21 aby poznać szczegóły. Jeśli wybrany obraz wideo nie jest wyświetlany po włączeniu projektora i wyborze odpowiedniego źródła sygnału wideo, sprawdź czy urządzenie źródłowe sygnału wideo jest włączone i pracuje poprawnie. Należy sprawdzić także, czy podłączone kable sygnałowe są prawidłowo połączone. Jeśli projektor i źródło wideo podłączone są już kanałem wideo komponentowego, nie musisz podłączać tego urządzenia kanałem S-Video, który stanowi wówczas zbędne połączenie obrazu o niższej jakości. Szczegóły opisano w sekcji Podłączanie urządzeń wideo na stronie Połączenie

25 Podłączanie do źródła wideo kompozytowego Sprawdź źródłowe urządzenie wideo i określ, czy posiada ono wolne gniazda wyjściowe wideo kompozytowego: Jeśli tak, kontynuuj wykonywanie procedury. Jeśli nie, musisz wybrać inną metodę podłączenia tego urządzenia. Aby podłączyć projektor do źródła wideo kompozytowego: 1. Podłącz kabel wideo do gniazda wyjścia wideo kompozytowego urządzenia źródłowego wideo. 2. Podłącz drugi koniec kabla wideo do gniazda VIDEO projektora. Końcowe połączenie powinno być zgodne z poniższym diagramem: Urządzenie A/V Kabel audio Kabel wideo Projektor odtwarza jedynie zsumowany dźwięk mono, nawet jeśli podłączony jest dźwięk stereo. Szczegóły opisano w sekcji Podłączanie dźwięku na stronie 21. Jeśli wybrany obraz wideo nie jest wyświetlany po włączeniu projektora i wyborze odpowiedniego źródła sygnału wideo, sprawdź czy urządzenie źródłowe sygnału wideo jest włączone i pracuje poprawnie. Należy sprawdzić także, czy podłączone kable sygnałowe są prawidłowo połączone. Korzystaj z połączenia wideo kompozytowego tylko, jeśli wejścia wideo komponentowego i S-Video nie są dostępne. Szczegóły opisano w sekcji Podłączanie urządzeń wideo na stronie 21. Połączenie 25

26 PUSH Obsługa Uruchamianie projektora 1. Podłącz przewód zasilający do projektora i do gniazdka zasilającego. Włącz gniazdko ścienne (jeśli posiada włącznik). Sprawdź, czy kontrolka zasilania na projektorze świeci się na pomarańczowo po włączeniu zasilania. 2. Otwórz osłonę obiektywu. Jeśli pozostanie założona, może zdeformować się pod wpływem ciepła wytwarzanego przez lampę projekcyjną. 3. Naciśnij przycisk II Power (Zasilanie) na pilocie lub projektorze, aby uruchomić urządzenie. Gdy tylko lampa się zaświeci, rozlega się "Sygnał włączenia". Kontrolka zasilania błyska i świeci się na zielono, gdy projektor jest włączony. Procedura uruchamiania trwa około 30 sekund. Na późniejszym etapie uruchamiania, pojawia się logo startowe. (W razie konieczności) Obróć pierścień ostrości, aby wyregulować czystość obrazu. Aby wyłączyć sygnał dźwiękowy, odwołaj się do informacji w sekcji Wyłączanie Dźwięku włączania/wyłączania na stronie 44. Jeśli projektor jest nadal gorący po poprzedniej aktywności, przed włączeniem zasilania lampy będzie chłodził ją przez około 90 sekund. 4. Jeśli zostaniesz poproszony o hasło, za pomocą strzałek wpisz sześciocyfrowe hasło. Szczegóły opisano w sekcji Używanie funkcji hasła na stronie Włącz wszystkie podłączone urządzenia. 6. Projektor rozpoczyna wyszukiwanie sygnałów wejściowych. Aktualnie skanowane źródło sygnału zostanie wyświetlone w lewym górnym rogu ekranu. Jeśli projektor nie wykrywa prawidłowego sygnału, wyświetlany będzie komunikat 'No Signal (Brak sygnału)' do momentu wykrycia odpowiedniego źródła sygnału. Można również nacisnąć SOURCE na projektorze lub pilocie, aby wybrać żądany sygnał wejściowy. Szczegóły opisano w sekcji Przełączanie sygnału wejściowego na stronie 31. Jeśli częstotliwość/rozdzielczość sygnału wejściowego wykracza poza zakres pracy projektora, na pustym ekranie wyświetlony będzie komunikat Out of Range (Poza zakresem). Zmień sygnał wejściowy na sygnał kompatybilny z rozdzielczością projektora lub ustaw sygnał wejściowy na niższe ustawienie. Szczegóły opisano w sekcji Tabela czasów na stronie Obsługa

27 Korzystanie z menu Projektor zaopatrzony jest w menu ekranowe (OSD) pozwalające na wybór ustawień i regulację. Poniżej przedstawiono menu w wersji angielskiej. Ikona menu głównego Menu główne WYŚWIETLACZ Kolor ściany Wył. Podświetlenie Pod-menu Aktualny sygnał wejściowy Format obrazu Korekcja trapezowa Położenie Faza H. wielkość Zoom cyfrowy Analog RGB 0 0 Auto ENTER MENU Wyjście Status Aby wyjść menu lub przejść do poprzedniego ekranu, wciśnij MENU/Exit. Aby korzystać z menu ekranowego, najpierw ustaw język menu na język, który znasz. 1. Wciśnij MENU/Exit na projektorze lub pilocie, aby włączyć menu ekranowe. WYŚWIETLACZ Kolor ściany Format obrazu Korekcja trapezowa Położenie Faza H. wielkość Zoom cyfrowy Analog RGB 0 0 Wył. Auto MENU Wyjście 3. Naciśnij, aby podświetlić Język i naciśnij /, aby wybrać preferowany język. KONFIG. SYSTEMU: Podstawowa Timer prezentacji Język Polski Położenie projektora Automatyczne wyłączanie Timer wygaszenia Blokada klawiszy panelu Programator czasowy Ekran powitalny My Screen Przód stół Wył. Wył. Wył. Wył. BenQ Analog RGB MENU Wyjście 2. Użyj /, aby podświetlić menu KONFIG. SYSTEMU: Podstawowa. KONFIG. SYSTEMU: Podstawowa Timer prezentacji Język Polski Położenie projektora Automatyczne wyłączanie Timer wygaszenia Blokada klawiszy panelu Programator czasowy Ekran powitalny My Screen Przód stół Wył. Wył. Wył. Wył. BenQ 4. Wciśnij MENU/EXIT na projektorze lub pilocie, dwa razy*, aby wyjść i zapisać ustawienia. *Pierwsze naciśnięcie przełącza na ekran menu głównego a następne wyłącza menu ekranowe. Analog RGB MENU Wyjście Obsługa 27

28 Zabezpieczanie projektora Korzystanie z kabla bezpieczeństwa Projektor należy zamontować w bezpiecznym miejscu pozwalającym na zabezpieczenie przed kradzieżą. Jeśli nie jest to możliwe, można zakupić blokadę, taką jak blokada Kensington, w celu zabezpieczenia projektora. Z tyłu projektora znajduje się połączenie blokady Kensington. Szczegóły opisano w punkcie 11 na stronie 9. Kabel bezpieczeństwa Kensington zwykle składa się z zamka/kłódki i klucza/kluczy. Aby dowiedzieć się jak korzystać z blokady, przeczytaj dołączoną do niej dokumentację. Demontaż klawiatury sterującej projektora Klawiaturę sterującą projektora można zdemontować. Po jej odczepieniu od projektora nie można go obsługiwać bez niej lub pilota. Jeśli zabierasz ze sobą projektor, sugerujemy osobne przechowywanie pilota i klawiatury. Aby zdemontować klawiaturę sterującą: 1. Znajdź śruby w dolnym rogu klawiatury sterującej. 2. Całkowicie odkręć śruby. 3. Podnieś klawiaturę sterującą wyciągając śruby. 4. Zdejmij klawiaturę sterującą z projektora. 5. Po demontażu klawiatury sterującej z projektora możesz użyć dołączonego pokrowca na gniazdo klawiatury, jeśli to konieczne. Używanie funkcji hasła Dla celów bezpieczeństwa i w celu uniemożliwienia nieautoryzowanego użytkowania projektor posiada opcję zabezpieczenia hasłem. Hasło można wpisać poprzez menu ekranowe (OSD). OSTRZEŻENIE: Napotkasz niedogodności, jeśli uruchomisz funkcję zabezpieczenia hasłem, anastępnie go zapomnisz. Wydrukuj ten podręcznik użytkownika (w razie konieczności) izapisz w nim używane hasło, a następnie przechowuj podręcznik w bezpiecznym miejscu, aby móc się do niego odwołać. 28 Obsługa

29 Ustawianie hasła Po ustaleniu hasła i włączaniu blokady zasilania projektora nie można będzie używać, jeśli prawidłowe hasło nie zostanie wprowadzone przy każdym uruchomieniu urządzenia. Po ustaleniu hasła i aktywacji ekranu domyślnego nie możesz zmienić ekranu domyślnego, który wyświetlany jest po uruchomieniu projektora, jeśli nie wprowadzisz prawidłowego hasła. 1. Otwórz menu ekranowe i przejdź do menu KONFIG. SYSTEMU: Zaawansowana > Ustawienia zabezpieczeń. Naciśnij Mode/enter na projektorze lub ENTER na pilocie. Pojawi się ekran Ustawienia zabezpieczeń. 2. Zaznacz Zmień ustawienia zabezpieczeń i naciśnij Mode/enter na projektorze lub ENTER na pilocie. 3. Tak jak pokazano na ilustracji po prawej stronie, cztery przyciski strzałek (,,, ) odpowiadają 4 cyfrom (1, 2, 3, 4). Zgodnie z tym, jakie chcesz ustawić hasło, wciskaj strzałki aby wpisać 6 cyfr hasła. 4. Potwierdź nowe hasło wpisując je ponownie. Po ustawieniu hasła, menu ekranowe wraca do ekranu Ustawienia zabezpieczeń. 5. Aby aktywować funkcję Blokady włączania, naciśnij /, aby podświetlić Blokadę włączania i naciśnij /, aby wybrać Wł.. 6. Aby aktywować funkcję Blokady ekranu domyślnego, naciśnij /, aby podświetlić Blokadę ekranu domyślnego i naciśnij /, aby wybrać Wł.. Gdy Blokada ekranu domyślnego jest aktywowana, funkcja My Screen w menu KONFIG. SYSTEMU: Podstawowa będzie zabezpieczona hasłem. WAŻNE: Podczas wprowadzania hasła, cyfry są wyświetlane na ekranie w formie gwiazdek. Zapisz hasło tutaj w podręczniku z wyprzedzeniem lub zaraz po jego wprowadzeniu, tak aby móc je odnaleźć w razie zapomnienia. Hasło: Zachowaj podręcznik w bezpiecznym miejscu. 7. Aby wyjść z menu, wciśnij MENU/Exit dwa razy. Jeśli zapomnisz hasła Jeśli funkcja hasła jest włączona, będziesz proszony owpisywanie hasła przy każdym włączaniu projektora. Jeśli wpiszesz złe hasło, na 3 sekundy pojawi się komunikat o błędzie hasła, a potem komunikat WPROWADŻ HASŁO. Możesz ponowić próbę lub jeśli nie masz hasła zapisanego w tym podręczniku izupełnie go nie pamiętasz, możesz użyć procedury WPROWADŹ NOWE HASŁO Przy blokadzie zasilania i blokadzie ekranu stosuje się to samo hasło. Błąd hasła Spróbuj ponownie przypominania hasła. Szczegóły opisano w sekcji Rozpoczęcie procedury przypominania hasła na stronie 30. Jeśli wpiszesz błędne hasło 5 razy pod rząd, po chwili projektor automatycznie się wyłączy. MENU Wstecz Obsługa 29

30 Rozpoczęcie procedury przypominania hasła Wciśnij i przytrzymaj przez 3 sekundy przycisk AUTO na pilocie lub projektorze. Projektor wyświetli na ekranie zakodowany numer. Zapisz numer i wyłącz projektor. O pomoc w odkodowaniu poproś lokalne centrum serwisowe BenQ. Może zaistnieć potrzeba przedstawienia dowodu zakupu w celu sprawdzenia, czy jesteś uprawnionym użytkownikiem urządzenia. ODTWÓRZ HASŁO Wpisz kod odtworzenia i skontaktuj się z centrum obsługi klienta firmy BenQ. Kod odtworzenia: MENU Wyjście Zmiana hasła 1. Otwórz menu ekranowe i przejdź do menu KONFIG. SYSTEMU : Zaawansowana > Ustawienia zabezpieczeń > Zmień hasło. 2. Naciśnij Mode/enter na projektorze lub ENTER na pilocie. Pojawi się komunikat 'WPROWADŹ STARE HASŁO'. 3. Wprowadź stare hasło. i. Jeśli hasło jest prawidłowe, pojawi się komunikat "WPROWADŹ NOWE HASŁO". ii. Jeśli wpiszesz złe hasło, na 3 sekundy pojawi się komunikat o błędzie hasła, a potem komunikat WPROWADŹ STARE HASŁO podczas ponownej próby. Możesz nacisnąć MENU/Exit, aby anulować zmianę lub spróbować wpisać inne hasło. 4. Wprowadź nowe hasło. WAŻNE: Podczas wprowadzania hasła, cyfry są wyświetlane na ekranie w formie gwiazdek. Zapisz hasło tutaj w podręczniku z wyprzedzeniem lub zaraz po jego wprowadzeniu, tak aby móc je odnaleźć w razie zapomnienia. Hasło: Zachowaj podręcznik w bezpiecznym miejscu. 5. Potwierdź nowe hasło wpisując je ponownie. 6. Udało Ci się przypisać nowe hasło do projektora. Pamiętaj o wpisaniu nowego hasła przy ponownym uruchomieniu projektora. 7. Aby wyjść z menu, wciśnij MENU/Exit dwa razy. Hasło zostało zmienione Wyłączanie funkcji hasła Aby wyłączyć ochronę hasłem, przejdź do menu KONFIG. SYSTEMU: Zaawansowana > Ustawienia zabezpieczeń > Zmień ustawienia zabezpieczeń po otwarciu systemu menu OSD. Naciśnij MODE/Enter. Pojawi się komunikat "WPROWADŹ HASŁO". Wprowadź aktualne hasło. i. Jeśli hasło jest prawidłowe, menu ekranowe wraca do ekranu Ustawienia zabezpieczeń. Naciśnij, aby zaznaczyć Blokada włączania i naciśnij /, aby wybrać Wył.. Nie trzeba będzie wpisywać nowego hasła przy ponownym uruchomieniu projektora. Naciśnij, aby zaznaczyć Blokadę ekranu domyślnego i naciśnij /, aby wybrać Wył.. Funkcja Ekran powitalny w menu KONFIG. SYSTEMU: Podstawowa może być teraz zmieniana. 30 Obsługa
