1 Wykonywanie zdjęć przy pomocy RTG Krok po kroku 1 Przed rozpoczęciem wykonywania zdjęć przy pomocy cyfrowej radiografii Dr.Suni, naleŝy stworzyć nowy profil pacjenta bądź wywołać juŝ istniejący w bazie danych. Aby wyszukać Pacjenta naleŝy rozpocząć wpisywanie jego danych w pola z grupy Kryteria wyszukiwania. Spowoduje to zawęŝanie widocznej poniŝej listy Pacjentów i ułatwi wskazanie właściwego. Aby dodać nowego Pacjenta naleŝy uzupełnić pełnymi danymi: Imię, Nazwisko i/lub numer ID i SS numer ID moŝna uzupełnić numerem PESEL Pacjenta, zaś numer SS moŝe być jego numerem NIP. Oba te dodatkowe numery moŝna pozostawić puste, wtedy system sam nada im kolejne numery. Po uzupełnieniu danych naleŝy wcisnąć przycisk Utwórz Pacjenta. W ten sposób zostanie utworzony nowy profil Pacjenta. Po wybraniu Pacjenta z listy aktywny będzie przycisk Wykonaj zdjęcie, który umoŝliwi wykonanie zdjęcia RTG. 1 / 7

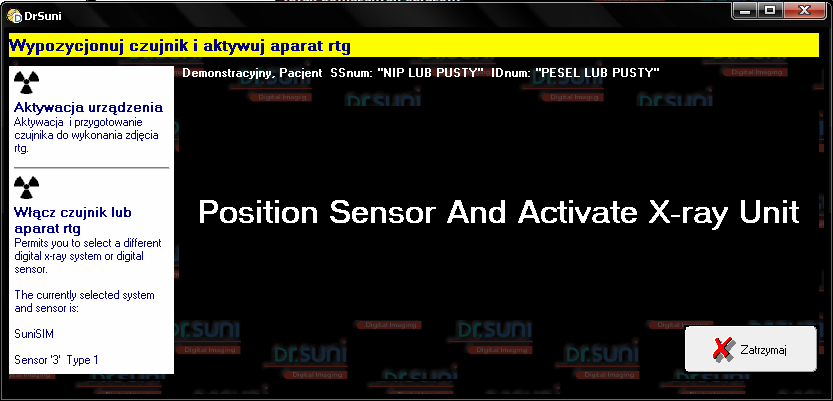

2 Teraz naleŝy umiejscowić czujnik w ustach pacjenta: Po umiejscowieniu czujnika wybieramy ikonę RTG:. Następnie program pokaŝe schemat diagramu, by stworzyć powiązanie wykonywanego zdjęcia z odpowiednim zębem pacjenta. Aby stworzyć takie powiązanie naleŝy kliknąć na symbol zęba na diagramie uzębienia pacjenta. Wybrany ząb zaznaczony będzie poprzez wypełnienie go kolorem. po dokonaniu zaznaczenia odpowiedniego zęba program przejdzie do aktywacji czujnika RTG. Aktywacja czujnika, zaleŝnie od ustawień w programie, moŝe odbywać się ręcznie lub automatycznie. Po kliknięciu przycisku Aktywacja urządzenia lub w przypadku aktywacji automatycznej, system przygotuje czujnik i pozostanie w trybie gotowości 2 / 7

3 do pobierania zdjęcia, zaś po naświetleniu czujnika zakończy cały proces przedstawiony tu w kolejnych trzech krokach: Krok 1 Krok 2 Krok 3 Przygotowanie czujnika Czujnik jest aktywny, moŝna go teraz naświetlić promieniowaniem X Proszę czekać - pobierany jest obraz z czujnika Po zakończeniu pobierania zdjęcia (Krok 3), pojawi się ono na ekranie i zostanie automatycznie zapisane w profilu aktywnego Pacjenta. JuŜ w tym momencie moŝna dokonać korekty jasności i kontrastu. Zatwierdzamy zmiany przyciskiem OK. Rozmieszczenie Przechwyconego obrazu (sekwencja zdjęć układ na jednym obrazie) Krok po Kroku 2 Kiedy wybierzecie pacjenta lub stworzycie nowy profil pacjentowi, moŝecie wykonać sekwencję zdjęć (n.p. FMX nie wiem co to jest) przy pomocy czujnika RTG. 3 / 7

4 W tym momencie musicie zdefiniować sekwencje serii zdjęć, które potem będą widoczne jako układ na jednym obrazie. MoŜecie wybrać odpowiadający Wam układ poprzez podwójne kliknięcie w symbolizujący je obrazek. Wybrany układ powiększy się na cały wyświetlacz. 4 / 7

5 Wybierzcie START, by rozpocząć proces przechwytywania serii zdjęć. Kiedy pojawi się menu czujnika przechwytywania zdjęć wybierzcie i kliknijcie w wybrany czujnik. Na ekranie wybranego czujnika Suni kliknijcie w wybrany przez siebie port, z którego będziecie przechwytywać zdjęcia oraz rodzaj czujnika, a następnie Naciśnijcie OK i ponownie OK Ŝeby kontynuować. 5 / 7

6 Wasz system jest w tej chwili gotowy by przechwytywać zdjęcia z aparatu RTG. Pierwsze okienko w układzie stanie się CZERWONE sygnalizując proces przygotowywania czujnika do pracy. Po krótkiej chwili, okienko to zmieni kolor na ZIELONY wskazując, Ŝe czujnik juŝ jest gotowy do pracy. Aktywujcie aparat RTG, kiedy ten ekran stanie się ZIELONY. W momencie inicjowania czujnika, okienko zmienia kolor na NIEBIESKI, wskazując, Ŝe zdjęcie jest właśnie przetwarzane; ukaŝe się ono po krótkiej przerwie na ekranie. UWAGA: Jeśli chcesz, by Kontynuować uŝywanie tego okna czujnika, moŝesz kontynuować przechwytywanie zdjęć bez konieczności powracania do tego zdjęcia wystarczy kliknąć OK. Czujnik automatycznie wykryje promieniowanie, wyświetli przechwycone zdjęcie i automatycznie ponownie przygotuje się do przejęcia następnego zdjęcia. Jeśli nie chcesz juŝ uŝywać tego okna zostaniesz automatycznie przeniesiony z powrotem do ekranu przechwytywania zdjęć. Musisz tylko nacisnąć OK, gdy jesteś gotowy na przechwytywanie kolejnego zdjęcia. 6 / 7

7 Aby przerwać lub zatrzymać przechwytywanie zdjęć zanim cały proces automatycznie dobiegnie końca wybierz przycisk Esc na klawiaturze albo wybierz Done z otwartego okna programu. Kiedy wszystkie zdjęcia zostaną juŝ wykonane wybierz przycisk Finished aby powrócić do głównego okna programu. UWAGA: Zdjęcia wykonywane przy pomocy RTG zostaną automatycznie przechwycone i przedstawione w zdefiniowanej wcześniej sekwencje serii zdjęć. Ich kolejność będzie równieŝ odpowiadać wcześniejszej definicji układu. Jeśli wykonacie zdjęcia w innej niŝ wcześniej planowaliście kolejności, a nie przestawiliście jej zdefiniowanej kolejności, zdjęcia zostaną wkomponowane w obraz w niewłaściwym miejscu i pozycji. WSKAZÓWKA: UŜytkownik powinien zapamiętać, Ŝe zdjęcia oraz sekwencje serii zdjęć są automatycznie zapamiętywane w profilu wybranego pacjenta. Po zakończeniu przechwytywania zdjęć (lub sekwencji zdjęć), będą one dostępne w rejestrze pacjenta. 7 / 7
