1 PROJEKT BUDOWLANO-WYKONAWCZY PRZEBUDOWY SIECI TELETECHNICZNEJ POD PROJEKTOWANYM ZJAZDEM DO ZABUDOWAŃ W MIEJSCOWOŚCI ORŁOWO W GMINIE BAKAŁARZEWO. Z A W A R T O Ś Ć O P R A C O W A N I A I. Część merytoryczna 1.1. Uprawnienia projektanta 1.2. Zaświadczenie o przynależności do Okręgowej Izby Inżynierów Budownictwa 1.3. Oświadczenie projektanta 1.4. Warunki techniczne STTNREEU/236/10 z dnia 20 kwietnia 2010 r Notatka służbowa sporządzona w TPSA Pion Technicznej Obsługi Klienta Wydział Zarządzania Zasobami Sieci, Dział Zarządzania Zasobami Sieci 1 - Olsztyn 1.6. Protokół ZUD przy Starostwie Powiatowym w Suwałkach nr / Wykaz właścicieli działek z dnia r II. Część ogólna 2.1. Przedmiot opracowania 2.2. Zakres opracowania 2.3. Podstawa opracowania 2.4. Inwestor i wykonawca 2.5. Kompleksowość dokumentacji 2.6. Informacja BIOZ III. Część techniczna 3.1. Ogólna charakterystyka inwestycji, stan istniejący 3.2. Wytyczne budowy kabli telefonicznych 3.3. Pomiary elektryczne 3.4. Uwagi końcowe IV. Część kosztorysowa 4.1. Przedmiar robót 4.2. Zestawienie zawodów 4.3. Zestawienie materiałów 4.4. Zestawienie sprzętu

2 V. Uzgodnienia branżowe 5.1. PGE Dystrybucja S.A. Oddział Białystok, Zakład Sieci Suwałki ul. Piaskowa TPSA Pion Technicznej Obsługi Klienta Wydział Zarządzania Zasobami Sieci, Dział Zarządzania Zasobami Sieci 1 Olsztyn z dnia 6 grudnia 2010 r 5.3. Zarząd Województwa Podlaskiego w Białymstoku ul. Kard. ST. Wyszyńskiego Białystok VI. Specyfikacja techniczna S P I S R Y S U N K Ó W Rys. 1 - Oznaczenia Rys. 2 Rysunek poglądowy skala 1:2500 Rys. 3 Projekt zagospodarowania terenu Plansza Zbiorcza Sieci z projektowanym zjazdem w m. Orłowo, gm. Bakałarzewo skala 1:500 Rys. 4 Schemat przebudowywanych kabli telefonicznych skala 1:500

3 I. Część ogólna 2.1. Przedmiot opracowania. Przedmiotem opracowania jest przebudowa sieci telefonicznej, która znalazła się pod projektowanym zjazdem w km do zabudowań, na działce o nr 133/3 w miejscowości Orłowo w Gm. Bakałarzewo Zakres opracowania. Projekt obejmuje przebudowę kabli: wyprowadzeniowego z CA Bakałarzewo i rozdzielczego z szafy PRZE 1A z m. Przebród oraz kabli abonenckich z PD BAKA 502/0 i PRZE 1A/40. Zakres przebudowy: zakres projektowanych kabli: rozdzielczych i wyprowadzeniowych zakres projektowanych kabli abonenckich - 2,70 km par - 0,04 km par 2.3. Podstawa opracowania. Projekt przebudowy kabli wyprowadzeniowych z CA Bakałarzewo i kabli rozdzielczych z CA Przebród opracowano na podstawie: zlecenia inwestora, warunków technicznych wydanych przez TP S.A. Pion TOK Rozwój i Gospodarka Zasobami Region Północny w Gdańsku. projektu zagospodarowania terenu dla przebudowy i rozbudowy drogi wojewódzkiej nr 653 na odcinku Zajączkowo Przebród od km do km , danych inwestycyjnych otrzymanych od użytkownika sieci i sprawdzonych przez projektanta w terenie, map geodezyjnych dla celów projektowych, norm i przepisów branżowych, prawa budowlanego Inwestor i wykonawca. Inwestorem robót objętych niniejszym projektem jest Podlaski Zarząd Dróg Wojewódzkich w Białymstoku ul. Elewatorska 6. Wykonawcą powinno być przedsiębiorstwo specjalistyczne dysponujące odpowiednim sprzętem oraz kadrą posiadającą właściwe uprawnienia budowlane w telekomunikacji. Wykonawca winien uzyskać również akceptację TP S.A. Pion TOK Region Operacyjnego Utrzymania Sieci i Usług w Olsztynie Kompleksowość dokumentacji Projekt niniejszy jest ściśle związany z projektem zagospodarowania terenu dla przebudowy i rozbudowy drogi wojewódzkiej nr 63 granica woj. warmińsko-mazurskiego Suwałki, odcinek Zajączkowo Przebród od km do km

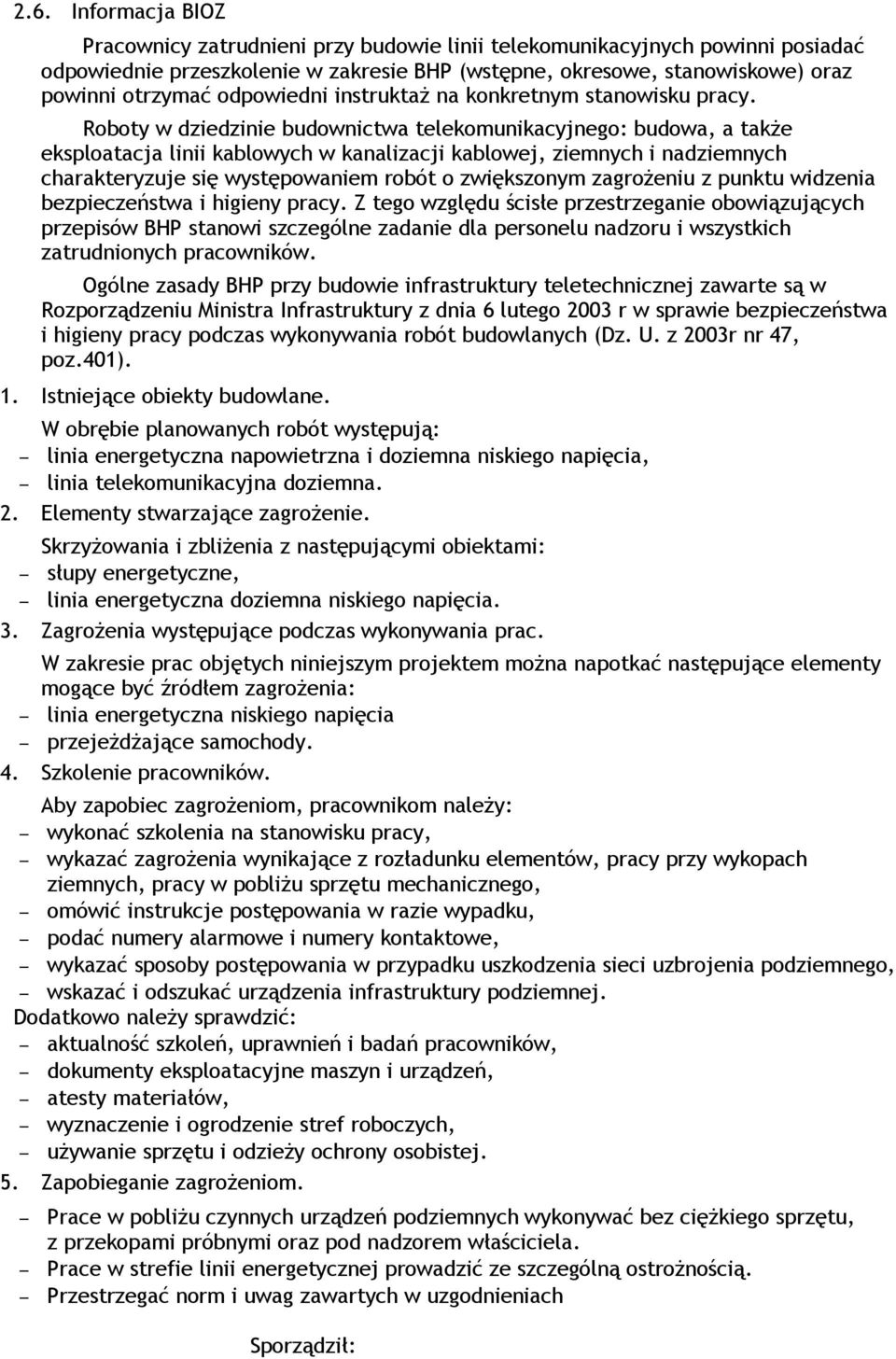

4 2.6. Informacja BIOZ Pracownicy zatrudnieni przy budowie linii telekomunikacyjnych powinni posiadać odpowiednie przeszkolenie w zakresie BHP (wstępne, okresowe, stanowiskowe) oraz powinni otrzymać odpowiedni instruktaż na konkretnym stanowisku pracy. Roboty w dziedzinie budownictwa telekomunikacyjnego: budowa, a także eksploatacja linii kablowych w kanalizacji kablowej, ziemnych i nadziemnych charakteryzuje się występowaniem robót o zwiększonym zagrożeniu z punktu widzenia bezpieczeństwa i higieny pracy. Z tego względu ścisłe przestrzeganie obowiązujących przepisów BHP stanowi szczególne zadanie dla personelu nadzoru i wszystkich zatrudnionych pracowników. Ogólne zasady BHP przy budowie infrastruktury teletechnicznej zawarte są w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003r nr 47, poz.401). 1. Istniejące obiekty budowlane. W obrębie planowanych robót występują: linia energetyczna napowietrzna i doziemna niskiego napięcia, linia telekomunikacyjna doziemna. 2. Elementy stwarzające zagrożenie. Skrzyżowania i zbliżenia z następującymi obiektami: słupy energetyczne, linia energetyczna doziemna niskiego napięcia. 3. Zagrożenia występujące podczas wykonywania prac. W zakresie prac objętych niniejszym projektem można napotkać następujące elementy mogące być źródłem zagrożenia: linia energetyczna niskiego napięcia przejeżdżające samochody. 4. Szkolenie pracowników. Aby zapobiec zagrożeniom, pracownikom należy: wykonać szkolenia na stanowisku pracy, wykazać zagrożenia wynikające z rozładunku elementów, pracy przy wykopach ziemnych, pracy w pobliżu sprzętu mechanicznego, omówić instrukcje postępowania w razie wypadku, podać numery alarmowe i numery kontaktowe, wykazać sposoby postępowania w przypadku uszkodzenia sieci uzbrojenia podziemnego, wskazać i odszukać urządzenia infrastruktury podziemnej. Dodatkowo należy sprawdzić: aktualność szkoleń, uprawnień i badań pracowników, dokumenty eksploatacyjne maszyn i urządzeń, atesty materiałów, wyznaczenie i ogrodzenie stref roboczych, używanie sprzętu i odzieży ochrony osobistej. 5. Zapobieganie zagrożeniom. Prace w pobliżu czynnych urządzeń podziemnych wykonywać bez ciężkiego sprzętu, z przekopami próbnymi oraz pod nadzorem właściciela. Prace w strefie linii energetycznej prowadzić ze szczególną ostrożnością. Przestrzegać norm i uwag zawartych w uzgodnieniach Sporządził:

5 III. Część techniczna Ogólna charakterystyka inwestycji. W miejscu projektowanego zjazdu drogi do zabudowań ułożone są kable teletechniczne z Sieci Miejscowych CA Przebród i CA Bakałarzewo: kabel wyprowadzeniowy z CA Bakałarzewo XzTKMXpw 5x4x0,8/BAKA 502/0, kabel rozdzielczy z szafy kablowej PRZE 1A, XzTKMXpw 19x4x1,2/PRZE 1A/40-43, ułożony z CA Przebród do poszczególnych Punktów Dostępowych w miejscach skupionej zabudowy, kable abonenckie XzTKMXpw 2x2x0,6, ze złącza doziemnego kabla XzTKMXpw 5x4x0,8/BAKA 502/0 do abonentów zamieszkałych najbliżej Wytyczne budowy kabli telefonicznych. Schemat projektowanych kabli telefonicznych pokazano na rys. Nr 4. Kable telekomunikacyjne, które znalazły się pod projektowanym zjazdem w km droga wewnętrzna na działce 133/3, zostałyby w całości odkryte lub niebezpiecznie wypłacone. Należy przebudować je w następujący sposób: pod drogą na długości 9 m, ułożyć rurę ochronną HDPE Fi 110/6,3 mm, przeciąć kabel dalekosiężny ALTKD 19x4x1,2/PRZE 1A/40-43, ułożyć wstawkę kablową z kabla XzTKMXpw 25x4x0,8/PRZE 1A/40-43, wykonać złącze przelotowe na obu w/w kablach - w punkcie B, wykonać złącze rozgałęźne na kablu XzTKMXpw 25x4x0,8 i wyprowadzić na nowozaprojektowany słupek kablowy 10 par z CA Przegród PRZE 1A/40 - w punkcie A, odszukać złącze rozgałęźne na kablu XzTKMXpw 5x4x0,8/BAKA 502/0 wprowadzić kabel XzTKMXpw 5x4x0,8/BAKA 502/0 na głowicę do wyżej wymienionego słupka, słupek kablowy oznaczyć - PRZE 1A/40 i BAKA 502/0, na głowice w słupku wprowadzić kable abonenckie XzTKMXpw 2 razy 2x2x0,6, które ułożone są do najbliżej zamieszkałych abonentów. Zalecane jest wykonanie przedmiotowej przebudowy przed wykonaniem zjazdu do zabudowań mieszkalnych, przebudowywanej drogi. Projektuje się budowę kabli typu XzTKMXpw o średnicy żył 0,8 i 0,6 mm wzdłużnie uszczelnianych i żelowanych. Nie projektuje się wymiany kabla ALTKD 19x4x1,2, z uwagi na rzadkość stosowania i braki w sprzedaży. Jako łączniki żył stosować łączniki modułowe i Etony, a osłony złączy zastosować - typu Raychem lub firmy Telko typ AVSM 2-X. Kabel doziemny zabezpieczyć taśmą ostrzegawczą. Lp Rodzaj kabla Kable: rozdzielcze i wyprow. XzTKMXpw XzTKMXpw Kable abonenckie Długość kabli (mb) Trasowa Montażowa 40,0 16,0 50,0 20,0 Ilość km par 2,50 0,20 XzTKMXpw ,0 20,0 0,04 Razem : 74,0 90,0 2,74

6 Zastosowane do budowy kable XzTKMXpw winny spełniać wymagania określone w warunkach technicznych WT-76/K-091 wydanych przez Ośrodek Badawczo-Rozwojowy Przemysłu Kablowego Kablosprzęt oraz w normie PN-83/T Kable, które znalazły się pod projektowanym zjazdem i zostały obok przebudowane, można pozostawić w ziemi, a na mapach geodezyjnych opisać, jako nieczynne Pomiary elektryczne. Po przebudowie należy wykonać pomiary prądem stałym, wszystkich przebudowanych kabli Uwagi końcowe. IV. Przy budowie linii telekomunikacyjnych należy przestrzegać obowiązujące przepisy BHP. Wykonawcę robót zobowiązuje się do uwzględnienia wymagań użytkowników terenu. Szkody wynikłe w czasie prowadzenia robót należy zgłaszać użytkownikowi i protokolarnie ustalić zakres i sposób naprawy. Przebudowane kable należy zainwentaryzować przez uprawnione służby geodezyjne. Część kosztorysowa. Przedmiar robót, zestawienie robocizny, sprzętu i materiałów. V. Uzgodnienia branżowe. VI. Specyfikacja techniczna Sporządził:
