1 OPIS PRZEDMIOTU ZAMÓWIENIA Przedmiot Zamówienia obejmuje dostawę i montaŝ regałów magazynowych jezdnych i stacjonarnych oraz szyn jezdnych do pomieszczeń Biblioteki Uniwersyteckiej we Wrocławiu przy ul. Joliot-Curie 12 Specyfikacja rodzajowo-ilościowa wraz z częścią graficzną I. TECHNOLOGIA WYKONANIA REGAŁÓW W MAGAZYNIE Magazyn (nr pomieszczenia wg projektu budowlanego: 1.31) znajduje się w budynku Biblioteki Uniwersyteckiej przy ul. Joliot-Curie 12 we Wrocławiu na poziomie 0,00. A. Konstrukcja szyn i sposób mocowania w podłoŝu. Szyny naleŝy zamontować w całym pomieszczeniu we wszystkich przygotowanych kanałach zaznaczonych na Załączniku nr 2 nawet pod blokami regałów, które nie są objęte obecnym zamówieniem. 1. Szyny wykonane w całości ze stali walcowanej na gorąco, oraz zabezpieczone antykorozyjnie poprzez ocynkowanie. 2. Minimalne wymiary szyn: szerokość 60 mm, wysokość 15 mm. Profil w którym umieszczony jest łańcuch oraz profil zabezpieczenia przeciw wywrotnego nie mogą integralną częścią szyny. Wyklucza się jakiekolwiek spawy czy zgrzewy łączące szynę z innymi elementami. 3. Konstrukcja szyn i technologia ich ułoŝenia powinna zagwarantować całkowite poziome ich połoŝenie - maksymalna tolerancja ±1 mm na metr szyny. 4. Wymagane są dwa rodzaje szyn: szyny prowadzące oraz szyny jezdne. Szyny prowadzące powinny posiadać odpowiednie wyprofilowanie bieŝni do prowadzenia koła odpowiadające wklęsłej powierzchni wieńca koła prowadzącego. Szyny jezdne powinny być płaskie. 5. WzdłuŜ skrajnych szyn w regałach o dł. powyŝej 6 metrów powinny przebiegać łańcuchy do prowadzenia napędowych kół zębatych (2 komplety). W regałach krótszych łańcuch powinien przebiegać wzdłuŝ jednej ze środkowych szyn. 6. Ze względu na prawidłowe prowadzenie wózków regałów (prostopadle do szyn) zewnętrzne szyny muszą być szynami prowadzącymi posiadającymi co najmniej 2 rowki utrzymujące prawidłowy tor jazdy regału. Pozostałe szyny - jezdne muszą być płaskie w celu zapewnienia właściwego przeniesienia obciąŝenia od regału. 7. W magazynie wykonana jest juŝ posadzka betonowa o gr. 12 cm z warstwą zewnętrzną w postaci Ŝywicy epoksydowej (SIKAFLOR 161) naniesionej dwukrotnie przez malowanie. W celu moŝliwości zlicowania górnej powierzchni szyny z poziomem podłogi zostały w posadzce przygotowane kanały o szerokości 30 cm., w których naleŝy zamontować szyny. Rozmieszczenie kanałów przedstawiono w Załączniku nr 2. Sposób montaŝu szyn w kanałach oraz technologię uzupełnienia przedstawiono w Załączniku nr 3. Do Betonu B25 naleŝy dodać zbrojenie rozproszone stalowe w ilości 16 kg/m 3 oraz włókna propylenowe w ilości 0.6 kg/m 3. Powierzchnie górną wykonanej posadzki naleŝy wykończyć Ŝywicą epoksydową w kolorze wykonanej juŝ posadzki. 8. W miejscach skrzyŝowania instalacji centralnego ogrzewania ułoŝonej w posadzce z planowanymi miejscami ułoŝenia szyn (Załącznik nr 2) zamontowane zostały stalowe osłony odciąŝające przewody CO o konstrukcji przedstawionej na Załącznik nr 4. W związku z powyŝszym kotwienie szyn w tych miejscach moŝe być niemoŝliwe. Strona 1 z 9

2 B. Konstrukcja podstaw jezdnych 1. Podstawy jezdne regałów powinny być wykonane z blachy stalowej ocynkowanej. Podstawy regałów jezdnych muszą być pomalowane lakierem proszkowym w kolorze z palety RAL w tonacji jasnoszarej do uzgodnienia z Zamawiającym przed rozpoczęciem produkcji, malowanie powinno odbywać się po gięciu blachy, wykonaniu wszystkich otworów technologicznych i elementów mocujących. Wyklucza się jakiekolwiek spawy w łączeniach poszczególnych elementów bazy. 2. Podstawy regałów muszą być wykonane z dwóch belek głównych oraz belek poprzecznych. Podstawy muszą być polakierowane od zewnętrznej jak i wewnętrznej strony. 3. Wymagana wysokość podstawy: mm. 4. Wymagane jest zainstalowanie w podstawach jezdnych elementów konstrukcyjnych zabezpieczających regały przed wywróceniem. 5. Przy kaŝdej podstawie regału muszą występować odboje dystansowe o długości 50 mm. 6. Dla zachowania wymaganej odległości przechowywanych zbiorów od poziomu posadzki, wysokość podstawy jezdnej regału łącznie z dolną półką regału powinna wynosić minimum 180 mm. Nie dopuszcza się pozostawienia prześwitu pomiędzy podstawą, a dolną półką. 7. Ze względu na prawidłowe rozłoŝenie nacisków kół na szynę, minimalna grubość kół w podstawach jezdnych powinna wynosić 30 mm. 8. Wymagane są dwa rodzaje kół - koła jezdne płaskie, które w połączeniu z szyną jezdną płaską mają zapewniać właściwe przeniesienie obciąŝeń z regału na szynę oraz koła prowadzące, posiadające wyprofilowanie dostosowane do kształtu szyny prowadzącej, tak aby zapewnić równoległy przesuw regału oraz dodatkowo zabezpieczać regał przed moŝliwością zjechania z szyny. 9. Podstawy jezdne osadzone na kołach o średnicy min. 130 mm. 10. Ze względu na trwałość systemu oraz prawidłowy i cichobieŝny przesuw, koła prowadzące jak i jezdne osadzone na wałkach za pomocą bezobsługowych łoŝysk. 11. Regały statyczne osadzone na podstawach nie przesuwnych o identycznej wysokości (nie dotyczy regałów przyściennych o głębokości 450 mm). 12. Regały statyczne przyścienne o głębokości 450 mm z cokołami o wysokości mm naleŝy zakotwić do ściany. C. Napęd 1. NaleŜy zastosować napęd łańcuchowo-kołowy z odpowiednio dobraną przekładnią redukcyjną. 2. Przesuw regału ma się odbywać poprzez trójramienną korbę. Korba ma być wykonana z metalu o odpowiedniej wytrzymałości, natomiast sam uchwyt korby, z materiału, który zapobiega poślizgowi dłoni na uchwycie, podczas obrotu korby. Uchwyt powinien obracać się niezaleŝnie od obrotu całej korby. Długość ramienia korby powinna zapewniać bezproblemową obsługę przez pracownika obsługi. 3. Przeniesienie siły napędu ma następować od korby poprzez przekładnię łańcuchową na stalowy wał napędowy zakończony kołem zębatym. 4. Ze względu na duŝe obciąŝenie regałów napęd powinien być przekazywany od korby poprzez system przekładni na koło zębate zespolone z wałkiem napędowym a następnie poprzez wałek na koło zębate znajdujące się w przedniej i tylnej części Strona 2 z 9

3 regału, zazębiające się z łańcuchami umieszczonym wzdłuŝ zewnętrznych (skrajnych) szyn (dot. regałów o długości większej niŝ 6m). Nie dopuszcza się napędu, w którym przesuw regału spowodowany jest np. wyłącznie siłą tarcia pomiędzy kołem jezdnym lub prowadzącym a szyną. D. Konstrukcja ścian bocznych i regałów 1. Wszystkie elementy wykonane blachy lub kształtowników stalowych ocynkowanych pomalowanych lakierem proszkowym w kolorze z palety RAL w tonacji jasnoszarej do uzgodnienia z Zamawiającym przed rozpoczęciem produkcji. 2. Ściana boczna regału powinna być o konstrukcji ramowej, wykonana z trzech słupków pionowych w regałach dwustronnych lub dwóch słupków pionowych w regałach jednostronnych, połączonych u podstawy i u szczytu poziomymi poprzeczkami. Słupki ścianki powinny posiadać pionową perforację na kaŝdym słupku pozwalającą wprowadzić mocowania utrzymujące półki. 3. Wymagane jest aby zaczepy do półek wykonane były z wysokojakościowej stali ocynkowanej. 4. Otwory w ścianie bocznej oraz konstrukcja zaczepów do półek mają wykluczać przypadkowe wypadanie zaczepów z otworów oraz gwarantować stabilność (np. przy wyjmowaniu półki). 5. W celu dostosowania wysokości światła półek do przechowywanych materiałów, otwory do zamieszczania zaczepów półek w ścianie bocznej powinny być rozmieszczone co 20 mm. Nie dopuszcza się przykręcania półek do ścian za pomocą śrub lub w inny sposób uniemoŝliwiający łatwą i szybką regulację rozstawu. 6. W celu zabezpieczenia zbiorów przed przypadkowym przesuwem na sąsiednie półki, wymagane jest zamontowanie stalowego tylnego ogranicznika przesuwu o wysokości mm, mocowanego do tylnej krawędzi półki z moŝliwością jego swobodnego demontaŝu bez uŝycia narzędzi (1 szt. na kaŝdą półkę uŝytkową w regałach jednostronnych oraz 1 szt. na kaŝde 2 półki uŝytkowe w regałach dwustronnych). Tylny ogranicznik musi spełniać swoją funkcję równieŝ w sytuacji, gdy sąsiadujące ze sobą półki (w regałach dwustronnych) nie są umieszczone na tej samej wysokości. 7. W celu zapewnienia odpowiedniej sztywności regałów muszą być one wyposaŝone w środkowe stęŝenia krzyŝakowe. Nie dopuszcza się trwałego mocowania stęŝeń. Nie dopuszcza się stosowania pełnych pleców w regałach. 8. Regały od strony czołowej wyposaŝone w stalowy panel frontowy i korbę (zgodnie z opisem w części II. PARAMETRY REGAŁÓW W MAGAZYNIE). 9. KaŜdy panel frontowy wyposaŝony w jedną (regał jednostronny) lub dwie (regał dwustronny) tabliczki opisowe formatu A KaŜda ściana boczna do której zamontowany jest stalowy panel frontowy od strony wewnętrznej wypełniona blachą stalową, pozostałe ściany boczne otwarte. 11. Regały przyścienne o głębokości 450 mm powinny być kotwione do podłoŝa lub/i do ściany. 12. KaŜdy regał przesuwny powinien być wyposaŝony w blokadę przesuwu. E. Konstrukcja ścian tylnych 1. Wszystkie elementy wykonane z blachy stalowej ocynkowanej pomalowanej lakierem proszkowym w kolorze z palety RAL w tonacji jasnoszarej do uzgodnienia z Zamawiającym przed rozpoczęciem produkcji. 2. Ściana tylna występuje jedynie w regałach typu "C". Musi być wykonana z elementów typu kasetonowego. Niedopuszczalne jest wykonanie ściany tylnej z prostego arkusza Strona 3 z 9

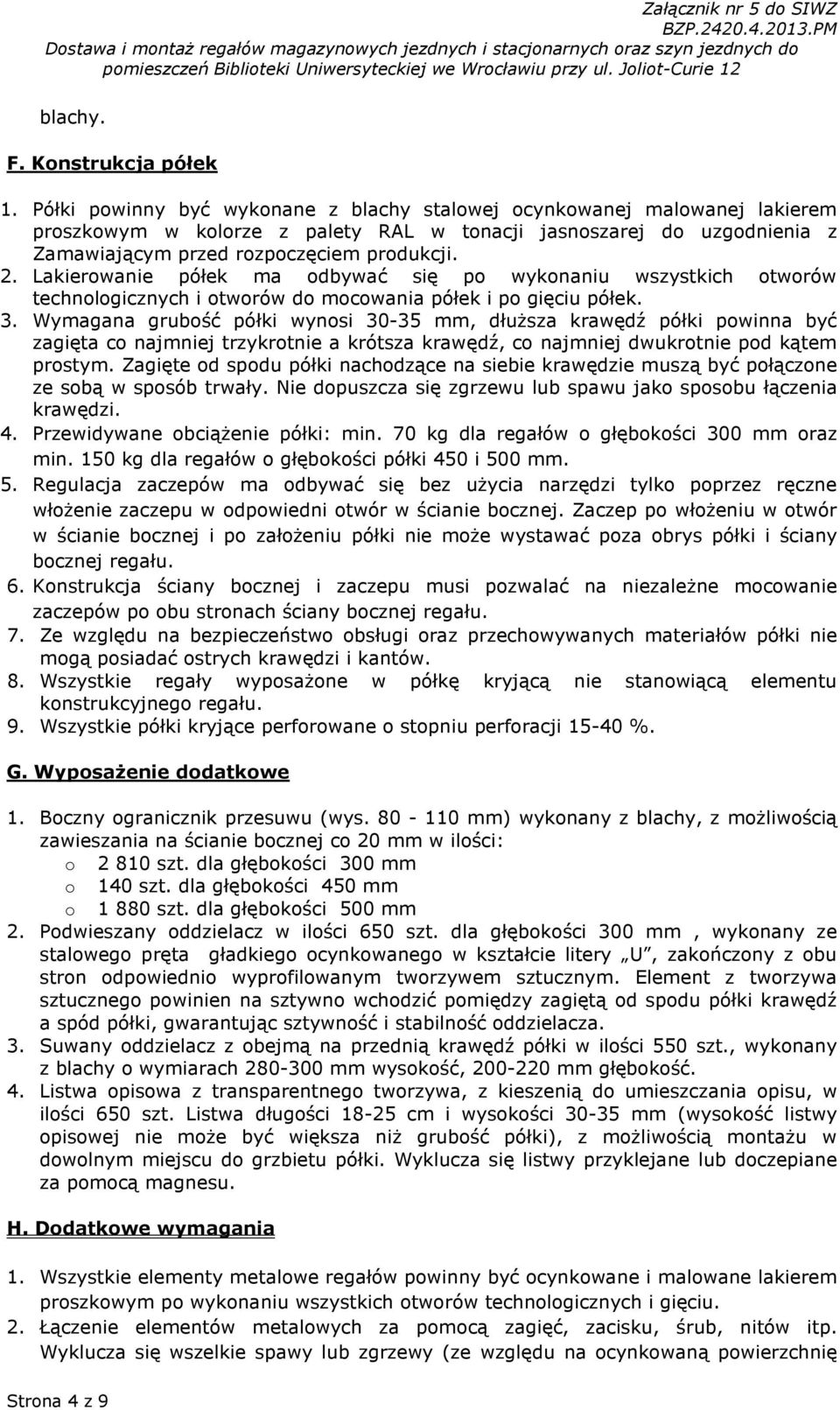

4 blachy. F. Konstrukcja półek 1. Półki powinny być wykonane z blachy stalowej ocynkowanej malowanej lakierem proszkowym w kolorze z palety RAL w tonacji jasnoszarej do uzgodnienia z Zamawiającym przed rozpoczęciem produkcji. 2. Lakierowanie półek ma odbywać się po wykonaniu wszystkich otworów technologicznych i otworów do mocowania półek i po gięciu półek. 3. Wymagana grubość półki wynosi mm, dłuŝsza krawędź półki powinna być zagięta co najmniej trzykrotnie a krótsza krawędź, co najmniej dwukrotnie pod kątem prostym. Zagięte od spodu półki nachodzące na siebie krawędzie muszą być połączone ze sobą w sposób trwały. Nie dopuszcza się zgrzewu lub spawu jako sposobu łączenia krawędzi. 4. Przewidywane obciąŝenie półki: min. 70 kg dla regałów o głębokości 300 mm oraz min. 150 kg dla regałów o głębokości półki 450 i 500 mm. 5. Regulacja zaczepów ma odbywać się bez uŝycia narzędzi tylko poprzez ręczne włoŝenie zaczepu w odpowiedni otwór w ścianie bocznej. Zaczep po włoŝeniu w otwór w ścianie bocznej i po załoŝeniu półki nie moŝe wystawać poza obrys półki i ściany bocznej regału. 6. Konstrukcja ściany bocznej i zaczepu musi pozwalać na niezaleŝne mocowanie zaczepów po obu stronach ściany bocznej regału. 7. Ze względu na bezpieczeństwo obsługi oraz przechowywanych materiałów półki nie mogą posiadać ostrych krawędzi i kantów. 8. Wszystkie regały wyposaŝone w półkę kryjącą nie stanowiącą elementu konstrukcyjnego regału. 9. Wszystkie półki kryjące perforowane o stopniu perforacji %. G. WyposaŜenie dodatkowe 1. Boczny ogranicznik przesuwu (wys mm) wykonany z blachy, z moŝliwością zawieszania na ścianie bocznej co 20 mm w ilości: o szt. dla głębokości 300 mm o 140 szt. dla głębokości 450 mm o szt. dla głębokości 500 mm 2. Podwieszany oddzielacz w ilości 650 szt. dla głębokości 300 mm, wykonany ze stalowego pręta gładkiego ocynkowanego w kształcie litery U, zakończony z obu stron odpowiednio wyprofilowanym tworzywem sztucznym. Element z tworzywa sztucznego powinien na sztywno wchodzić pomiędzy zagiętą od spodu półki krawędź a spód półki, gwarantując sztywność i stabilność oddzielacza. 3. Suwany oddzielacz z obejmą na przednią krawędź półki w ilości 550 szt., wykonany z blachy o wymiarach mm wysokość, mm głębokość. 4. Listwa opisowa z transparentnego tworzywa, z kieszenią do umieszczania opisu, w ilości 650 szt. Listwa długości cm i wysokości mm (wysokość listwy opisowej nie moŝe być większa niŝ grubość półki), z moŝliwością montaŝu w dowolnym miejscu do grzbietu półki. Wyklucza się listwy przyklejane lub doczepiane za pomocą magnesu. H. Dodatkowe wymagania 1. Wszystkie elementy metalowe regałów powinny być ocynkowane i malowane lakierem proszkowym po wykonaniu wszystkich otworów technologicznych i gięciu. 2. Łączenie elementów metalowych za pomocą zagięć, zacisku, śrub, nitów itp. Wyklucza się wszelkie spawy lub zgrzewy (ze względu na ocynkowaną powierzchnię Strona 4 z 9

5 elementów metalowych). 3. Kolor z palety RAL w tonacji jasnoszarej do ustalenia z Zamawiającym przed rozpoczęciem produkcji. 4. KaŜdy oferent powinien przedstawić typ oferowanych regałów (nazwę + producent) oraz dołączyć foldery z informacjami technicznymi dotyczącymi proponowanych zestawów. 5. Oferowane regały i ich producenci muszą posiadać: o atest klasyfikacji ogniowej kwalifikujący wyrób jako niepalny; o atest higieniczny; o Badania statyczne półek wystawione przez uprawnioną do tego instytucję. co Wykonawcy potwierdzą poprzez przekazanie stosownych dokumentów potwierdzających spełnienie w/w wymagań przed podpisaniem umowy. 6. Zamawiający zastrzega sobie prawo do weryfikacji zgodności parametrów zainstalowanych regałów z wymaganiami z SIWZ. II. PARAMETRY REGAŁÓW W MAGAZYNIE 1) Ilość i struktura regałów zgodnie z Załącznikami nr 1. Dla poprawy orientacji dodatkowo regały objęte zamówienie zaznaczono kolorem róŝowym na Załączniku nr 2. 2) Wysokość: Regał typu Ł: o 2430 mm +/- 20 mm 3 pierwsze moduły (liczone od korby), o 2800 mm +/- 20 mm 2 pozostałe moduły, Regał typu A, B, C, D, E, F, G, H, I, J, K, L: 2670 mm +/- 20 mm; Regał typu P, R, S, T: 2600 mm +/- 20 mm; Regał typu M: 2430 mm +/- 20 mm; Regał typu N, O: 2300 mm +/- 20 mm. 3) Długość (wymiary w osiach ścian bocznych modułów): Regały typu A, B, C 7 x 1200 mm + panel frontowy i korba; Regały typu D 7 x 1200 mm + panel frontowy; Regały typu E, G 3 x 1000 mm + panel frontowy; Regały typu F, H 4 x 1100 mm; Regały typu I 5 x 1200 mm + panel frontowy i korba; Regały typu J 2 x 1000 mm + panel frontowy; Regały typu K 4 x 1200 mm + 2 x 1000 mm; Regały typu L 1 x 1200 mm + panel frontowy; Regały typu Ł, M 2 x 1200 mm 3 x 1000 mm + panel frontowy i korba; Regały typu N 1 x 1200 mm + 3 x 1000 mm + panel frontowy i korba; Regały typu O 3 x 1200 mm + panel frontowy i korba; Regały typu P 2 x 1200 mm +1 x 1000 mm; Regały typu R 2 x 1200 mm +2 x 1000 mm; Regały typu S 3 x 1200 mm; Regały typu T 3 x 1200 mm + 1 x 1000 mm. 4) Ilość poziomów uŝytkowych oraz min. prześwit między półkami: Regał typu B, G, H: 6 poziomów uŝytkowych + półka kryjąca; Regał typu P, R, S, T: 5 poziomów uŝytkowych + półka kryjąca; Regał typu A, C, D, E, F, I, J, K, L: 4 poziomy uŝytkowe + półka kryjąca; Regał typu Ł: o 3 poziomy uŝytkowe + półka kryjąca 3 pierwsze moduły (liczone od korby), Strona 5 z 9

6 Strona 6 z 9 o 4 poziomy uŝytkowe + półka kryjąca 2 pozostałe moduły; Regał typu M, N, O 3 poziomy uŝytkowe + półka kryjąca. Uwaga: półka kryjąca perforowana o stopniu perforacji 15-40%. 5) Szerokość regałów: Regały typu G, B, H - 2 x 300 mm regały dwustronne; Regały typu A, I, J, K, L, Ł, M, N, O 2 x 500 mm regały dwustronne; Regały typu P, R, S, T 1 x 450 mm regały jednostronne; Regały typu C, D, E, F 1 x 500 mm regały jednostronne. III. REGAŁY W POMIESZCZENIACH PRACOWNICZYCH Oddział Komputeryzacji 1. Regały metalowe o wym.: wys. 260cm (+/- 5 cm) x szer. 100cm x gł. 30cm, prześwity 30 cm; regulacja półek co 2 cm. Półki montowane do ścian bocznych na zaczepy. Nie dopuszcza się montaŝu przy pomocy śrub; liczba półek uŝytkowych nie mniejsza niŝ 7 + półka kryjąca; min. nośność półki 70 kg, części metalowe wykonane z blachy ocynkowanej odpornej na korozję pokryte lakierem nanoszonym proszkowo, odpornym na ścieranie. Lakierowanie musi się odbywać po gięciu o wykonaniu wszystkich otworów technologicznych. Cokolik zabezpieczający przestrzeń pomiędzy podłoŝem a pierwszą najniŝszą półką regału. Ściana boczna musi przylegać do półki tak, aby uniemoŝliwić wsunięcie się między półkę a boczną ścianę kartek/cienkich wydawnictw. Regały z metalowym tylnym ogranicznikiem przesuwu. Regały dwustronne ustawione przy ścianach - 9 (pom. 2.13) Regały dwustronne ustawione przy ścianach - 4(pom. 2.33) Regały dwustronne ustawione przy ścianach - 3 (pom. 2.32) Regały pojedyncze ustawione segmentowo przy ścianach - 4 (pom. 2.32) Regały pojedyncze ustawione segmentowo przy ścianach - 2 (pom. 2.31B) Regały pojedyncze ustawione segmentowo przy ścianach - 2 (pom. 2.31A) Regały pojedyncze ustawione segmentowo przy ścianach - 2 (pom. 2.30) Razem: Regały pojedyncze: 10 szt; Regały dwustronne: 16 szt. Oddział Wydawnictw Zwartych 1. Regały metalowe o wym.: wys. 200cm (+/- 5 cm) x szer. 100cm x gł. 30cm, prześwity 30 cm; regulacja półek co 2 cm. Półki montowane do ścian bocznych na zaczepy. Nie dopuszcza się montaŝu przy pomocy śrub; liczba półek uŝytkowych nie mniej niŝ 5 + półka kryjąca; min. nośność półki 70 kg, części metalowe wykonane z blachy ocynkowanej odpornej na korozję pokryte lakierem nanoszonym proszkowo, odpornym na ścieranie. Lakierowanie musi się odbywać po gięciu o wykonaniu wszystkich otworów technologicznych. Cokolik zabezpieczający przestrzeń pomiędzy podłoŝem a pierwszą najniŝszą półką regału. Ściana boczna musi przylegać do półki tak, aby uniemoŝliwić wsunięcie się między półkę a boczną ścianę kartek/cienkich wydawnictw. Regały z metalowym tylnym ogranicznikiem przesuwu. Regały pojedyncze ustawione segmentowo przy ścianach 4 (pom. 4.13D) Regały pojedyncze ustawione przy ścianach - 3 (pom. 4.13E) Regały pojedyncze ustawione segmentowo przy ścianach - 3 (pom. 4.13F) Regały pojedyncze ustawione segmentowo przy ścianach - 2 (pom. 4.14) Regały pojedyncze ustawione segmentowo przy ścianach - 2 (pom. 4.15) Regały pojedyncze ustawione segmentowo przy ścianach - 4 (pom. 4.16) Regały pojedyncze ustawione segmentowo przy ścianach - 4 (pom. 4.17) Regały pojedyncze ustawione segmentowo przy ścianach - 2 (pom. 4.18) Regały pojedyncze ustawione segmentowo przy ścianach - 2 (pom. 4.19A) Regały pojedyncze ustawione segmentowo przy ścianach - 2 (pom. 4.19B)

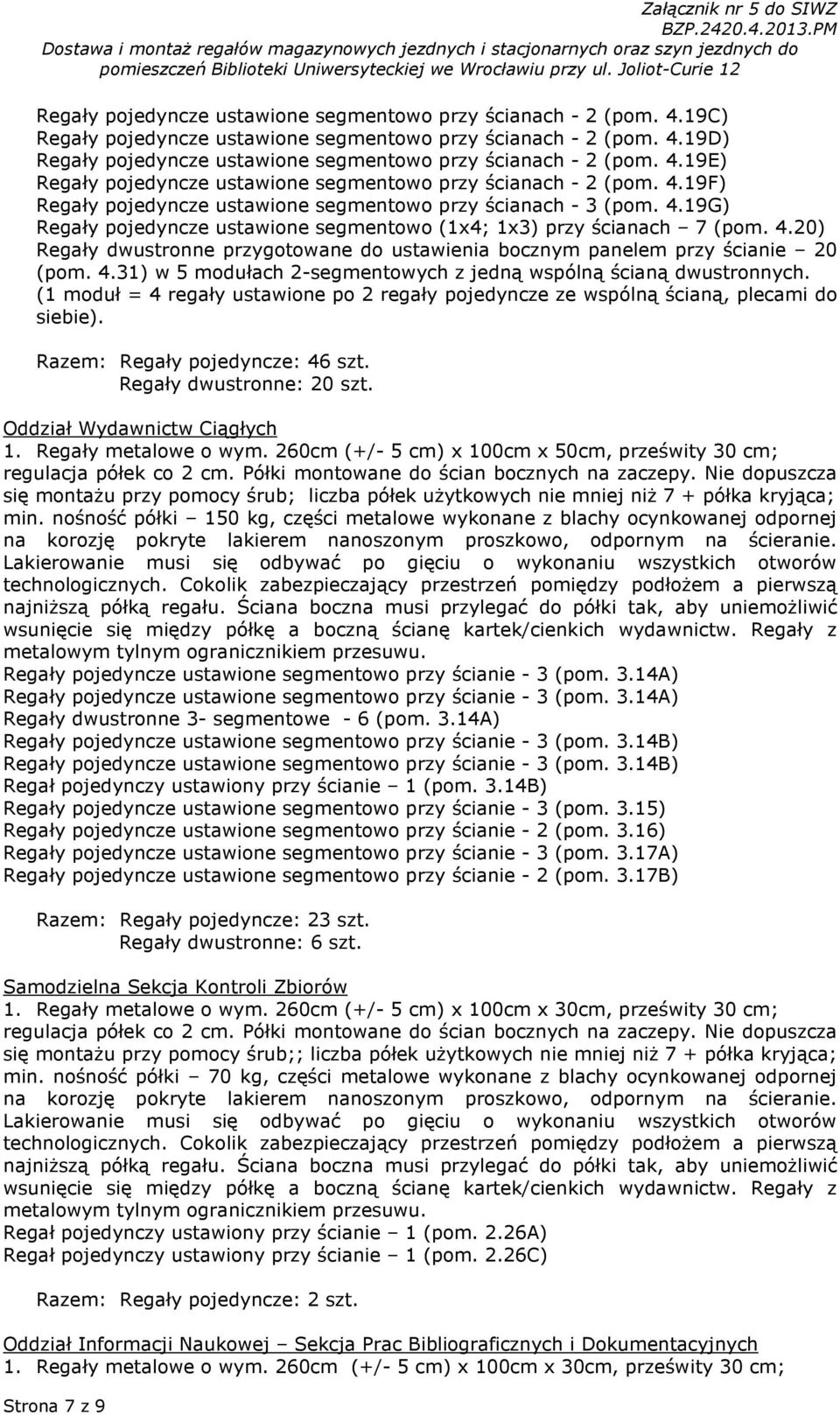

7 Regały pojedyncze ustawione segmentowo przy ścianach - 2 (pom. 4.19C) Regały pojedyncze ustawione segmentowo przy ścianach - 2 (pom. 4.19D) Regały pojedyncze ustawione segmentowo przy ścianach - 2 (pom. 4.19E) Regały pojedyncze ustawione segmentowo przy ścianach - 2 (pom. 4.19F) Regały pojedyncze ustawione segmentowo przy ścianach - 3 (pom. 4.19G) Regały pojedyncze ustawione segmentowo (1x4; 1x3) przy ścianach 7 (pom. 4.20) Regały dwustronne przygotowane do ustawienia bocznym panelem przy ścianie 20 (pom. 4.31) w 5 modułach 2-segmentowych z jedną wspólną ścianą dwustronnych. (1 moduł = 4 regały ustawione po 2 regały pojedyncze ze wspólną ścianą, plecami do siebie). Razem: Regały pojedyncze: 46 szt. Regały dwustronne: 20 szt. Oddział Wydawnictw Ciągłych 1. Regały metalowe o wym. 260cm (+/- 5 cm) x 100cm x 50cm, prześwity 30 cm; się montaŝu przy pomocy śrub; liczba półek uŝytkowych nie mniej niŝ 7 + półka kryjąca; min. nośność półki 150 kg, części metalowe wykonane z blachy ocynkowanej odpornej na korozję pokryte lakierem nanoszonym proszkowo, odpornym na ścieranie. Lakierowanie musi się odbywać po gięciu o wykonaniu wszystkich otworów technologicznych. Cokolik zabezpieczający przestrzeń pomiędzy podłoŝem a pierwszą najniŝszą półką regału. Ściana boczna musi przylegać do półki tak, aby uniemoŝliwić wsunięcie się między półkę a boczną ścianę kartek/cienkich wydawnictw. Regały z metalowym tylnym ogranicznikiem przesuwu. Regały pojedyncze ustawione segmentowo przy ścianie - 3 (pom. 3.14A) Regały pojedyncze ustawione segmentowo przy ścianie - 3 (pom. 3.14A) Regały dwustronne 3- segmentowe - 6 (pom. 3.14A) Regały pojedyncze ustawione segmentowo przy ścianie - 3 (pom. 3.14B) Regały pojedyncze ustawione segmentowo przy ścianie - 3 (pom. 3.14B) Regał pojedynczy ustawiony przy ścianie 1 (pom. 3.14B) Regały pojedyncze ustawione segmentowo przy ścianie - 3 (pom. 3.15) Regały pojedyncze ustawione segmentowo przy ścianie - 2 (pom. 3.16) Regały pojedyncze ustawione segmentowo przy ścianie - 3 (pom. 3.17A) Regały pojedyncze ustawione segmentowo przy ścianie - 2 (pom. 3.17B) Razem: Regały pojedyncze: 23 szt. Regały dwustronne: 6 szt. Samodzielna Sekcja Kontroli Zbiorów 1. Regały metalowe o wym. 260cm (+/- 5 cm) x 100cm x 30cm, prześwity 30 cm; się montaŝu przy pomocy śrub;; liczba półek uŝytkowych nie mniej niŝ 7 + półka kryjąca; min. nośność półki 70 kg, części metalowe wykonane z blachy ocynkowanej odpornej na korozję pokryte lakierem nanoszonym proszkowo, odpornym na ścieranie. Lakierowanie musi się odbywać po gięciu o wykonaniu wszystkich otworów technologicznych. Cokolik zabezpieczający przestrzeń pomiędzy podłoŝem a pierwszą najniŝszą półką regału. Ściana boczna musi przylegać do półki tak, aby uniemoŝliwić wsunięcie się między półkę a boczną ścianę kartek/cienkich wydawnictw. Regały z metalowym tylnym ogranicznikiem przesuwu. Regał pojedynczy ustawiony przy ścianie 1 (pom. 2.26A) Regał pojedynczy ustawiony przy ścianie 1 (pom. 2.26C) Razem: Regały pojedyncze: 2 szt. Oddział Informacji Naukowej Sekcja Prac Bibliograficznych i Dokumentacyjnych 1. Regały metalowe o wym. 260cm (+/- 5 cm) x 100cm x 30cm, prześwity 30 cm; Strona 7 z 9

8 się montaŝu przy pomocy śrub; liczba półek uŝytkowych nie mniej niŝ 7 + półka kryjąca; min. nośność półki 70 kg, części metalowe wykonane z blachy ocynkowanej odpornej na korozję pokryte lakierem nanoszonym proszkowo, odpornym na ścieranie. Lakierowanie musi się odbywać po gięciu o wykonaniu wszystkich otworów technologicznych. Cokolik zabezpieczający przestrzeń pomiędzy podłoŝem a pierwszą najniŝszą półką regału. Ściana boczna musi przylegać do półki tak, aby uniemoŝliwić wsunięcie się między półkę a boczną ścianę kartek/cienkich wydawnictw. Regał z metalowym tylnym ogranicznikiem przesuwu. Regał pojedynczy ustawiony przy ścianie 1 (pom. 2.24B) Razem: Regały pojedyncze: 1 szt. Oddział Gromadzenia Zbiorów 1. Regały metalowe o wym. 260cm (+/- 5 cm) x 100cm x 30cm, prześwity 30 cm; się montaŝu przy pomocy śrub; liczba półek uŝytkowych nie mniej niŝ 7 + półka kryjąca; min. nośność półki 70 kg, części metalowe wykonane z blachy ocynkowanej odpornej na korozję pokryte lakierem nanoszonym proszkowo, odpornym na ścieranie. Lakierowanie musi się odbywać po gięciu o wykonaniu wszystkich otworów technologicznych. Cokolik zabezpieczający przestrzeń pomiędzy podłoŝem a pierwszą najniŝszą półką regału. Ściana boczna musi przylegać do półki tak, aby uniemoŝliwić wsunięcie się między półkę a boczną ścianę kartek/cienkich wydawnictw. Regały z metalowym tylnym ogranicznikiem przesuwu. Regały dwustronne przygotowane do ustawienia bocznym panelem przy ścianie 8 (pom. 2.27) w 2 modułach 4-segmentowych z jedną wspólną ścianą dwustronnych. (1 moduł = 2 regały ustawione po 2 regały pojedyncze ze wspólną ścianą, plecami do siebie). Regały dwustronne połączone segmentowo 4 (pom. 2.28) Regały dwustronne przygotowane do ustawienia bocznym panelem przy ścianie 10 (pom. 2.51) w 2 modułach: 1/ składających się z 3 regałów połączonych segmentowo dwustronnych, 2/ składających się z 2 regałów segmentowych dwustronnych. Razem: Regały dwustronne: 22 szt. Samodzielna Sekcja Administracji 1. Regały metalowe o wym. 260cm (+/- 5 cm) x 100cm x 30cm, prześwity 30 cm; się montaŝu przy pomocy śrub; liczba półek uŝytkowych nie mniej niŝ 7 + półka kryjąca; min. nośność półki 70 kg części metalowe wykonane z blachy ocynkowanej odpornej na korozję pokryte lakierem nanoszonym proszkowo, odpornym na ścieranie. Lakierowanie musi się odbywać po gięciu o wykonaniu wszystkich otworów technologicznych. Cokolik zabezpieczający przestrzeń pomiędzy podłoŝem a pierwszą najniŝszą półką regału. Regały z metalowym tylnym ogranicznikiem przesuwu. Regały pojedyncze ustawione segmentowo po 2 - dwustronnie (w sześciu modułach) - 12 (pom. 1.30) przygotowane do ustawienia przy ścianie bocznym panelem. Razem: Regały pojedyncze: 12 szt. Regał podwójny składa się z dwóch regałów pojedynczych złączonych plecami. Kolor regałów do pomieszczeń pracowniczych za palety RAL w tonacji jasnoszarej do ustalenia z Zamawiającym przed rozpoczęciem produkcji. Regały naleŝy zakotwić do ścian. W zaleŝności od pomieszczenia ściany mogą być wykonane w technologii lekkiej zabudowy G-K lub betonowe. Strona 8 z 9

9 Załączniki: Załącznik nr 1: Lokalizacja regałów w magazynie (pom. nr 1.31); Załącznik nr 2: Lokalizacja kanałów do montaŝu szyn w magazynie (pom. nr 1.31); Załącznik nr 3: Szkic montaŝu szyny; Załącznik nr 4: Detal zamontowanych juŝ osłon instalacji C.O. Strona 9 z 9
