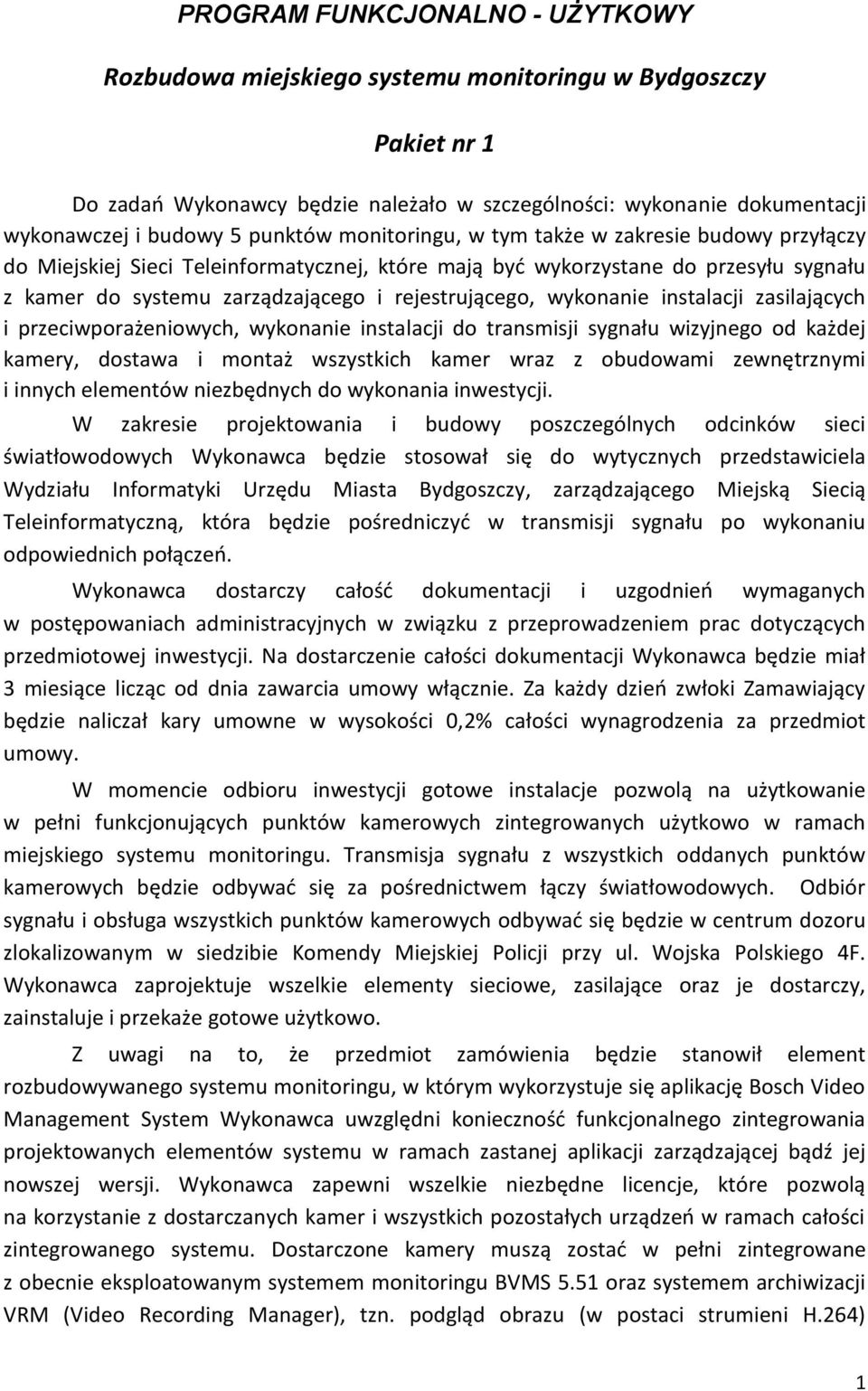

1 PROGRAM FUNKCJONALNO - UŻYTKOWY Rozbudowa miejskiego systemu monitoringu w Bydgoszczy Pakiet nr 1 Do zadań Wykonawcy będzie należało w szczególności: wykonanie dokumentacji wykonawczej i budowy 5 punktów monitoringu, w tym także w zakresie budowy przyłączy do Miejskiej Sieci Teleinformatycznej, które mają być wykorzystane do przesyłu sygnału z kamer do systemu zarządzającego i rejestrującego, wykonanie instalacji zasilających i przeciwporażeniowych, wykonanie instalacji do transmisji sygnału wizyjnego od każdej kamery, dostawa i montaż wszystkich kamer wraz z obudowami zewnętrznymi i innych elementów niezbędnych do wykonania inwestycji. W zakresie projektowania i budowy poszczególnych odcinków sieci światłowodowych Wykonawca będzie stosował się do wytycznych przedstawiciela Wydziału Informatyki Urzędu Miasta Bydgoszczy, zarządzającego Miejską Siecią Teleinformatyczną, która będzie pośredniczyć w transmisji sygnału po wykonaniu odpowiednich połączeń. Wykonawca dostarczy całość dokumentacji i uzgodnień wymaganych w postępowaniach administracyjnych w związku z przeprowadzeniem prac dotyczących przedmiotowej inwestycji. Na dostarczenie całości dokumentacji Wykonawca będzie miał 3 miesiące licząc od dnia zawarcia umowy włącznie. Za każdy dzień zwłoki Zamawiający będzie naliczał kary umowne w wysokości 0,2% całości wynagrodzenia za przedmiot umowy. W momencie odbioru inwestycji gotowe instalacje pozwolą na użytkowanie w pełni funkcjonujących punktów kamerowych zintegrowanych użytkowo w ramach miejskiego systemu monitoringu. Transmisja sygnału z wszystkich oddanych punktów kamerowych będzie odbywać się za pośrednictwem łączy światłowodowych. Odbiór sygnału i obsługa wszystkich punktów kamerowych odbywać się będzie w centrum dozoru zlokalizowanym w siedzibie Komendy Miejskiej Policji przy ul. Wojska Polskiego 4F. Wykonawca zaprojektuje wszelkie elementy sieciowe, zasilające oraz je dostarczy, zainstaluje i przekaże gotowe użytkowo. Z uwagi na to, że przedmiot zamówienia będzie stanowił element rozbudowywanego systemu monitoringu, w którym wykorzystuje się aplikację Bosch Video Management System Wykonawca uwzględni konieczność funkcjonalnego zintegrowania projektowanych elementów systemu w ramach zastanej aplikacji zarządzającej bądź jej nowszej wersji. Wykonawca zapewni wszelkie niezbędne licencje, które pozwolą na korzystanie z dostarczanych kamer i wszystkich pozostałych urządzeń w ramach całości zintegrowanego systemu. Dostarczone kamery muszą zostać w pełni zintegrowane z obecnie eksploatowanym systemem monitoringu BVMS 5.51 oraz systemem archiwizacji VRM (Video Recording Manager), tzn. podgląd obrazu (w postaci strumieni H.264) 1

2 i sterowanie (także z istniejących pulpitów sterujących KBD) nowymi kamerami musi być dostępny w sposób jednolity z istniejących Stanowisk Operatorskich za pomocą eksploatowanego oprogramowania BVMS Client. Ze względu na wydajność i funkcjonalność, nie dopuszcza się stosowania rozwiązań opartych o przeglądarkę http, strumieniowanie M-JPEG lub MPEG-4 oraz stosowania dodatkowych serwerów pośredniczących. Nowe kamery muszą w sposób jednolity z już istniejącymi kamerami korzystać z ZASTANEGO systemu zapisu VRM. Wymagane jest także, projektowany system w sposób funkcjonalnie jednolity rozbudowało istniejący system zapisu VRM, tak aby mogły z niego korzystać zarówno nowe jak istniejące kamery. Wykonawca w ramach zadania doposaży rozbudowywany system w urządzenie archiwizujące z macierzami do rejestracji minimum 32 TB danych. Parametry urządzenia archiwizującego są podane w Załączniku nr 2. Zostanie zainstalowane w szafie rack (jest miejsce w szafie), w pomieszczeniu serwerowni w tym samym budynku, w którym znajduje się centrum dozoru (Komenda Miejska Policji przy ul. Wojska Polskiego 4F). Zamawiający dopuszcza wyłącznie rozwiązanie polegające na rozbudowie zastanego zasobu urządzeń archiwizujących tak, aby stanowiły użytkową całość, jako jednolity zasób archiwizujący nagrania zarządzany przez zastany system VRM. Żadne z dostarczanych elementów czy urządzeń nie może być wyprodukowane wcześniej niż 1 rok od dnia zawarcia umowy. W projekcie nie dopuszcza się wykorzystania używanych elementów i urządzeń, wszystkie mają być fabrycznie nowe. Montaż kamer na dedykowanych słupach, które w ramach zadania Wykonawca dostarczy i zainstaluje (projektant zaprojektuje instalacje). Słupy i inne instalacyjne elementy zewnętrzne np. szafki, mają mieć kolor czarny. Kamery mają zostać zainstalowane na wysokości pomiędzy 4,5 a 4,7 m od gruntu u podstaw słupów. Słupy nie mogą być wyższe niż 5,1 metrowe. W przypadku PK4, ze względu na kształt pastorału rzeczywista wysokość montażu kamer może wynieść pomiędzy 4,2 a 4,4 m od gruntu u podstawy słupa, a w przypadku PK5 miejsce mocowania pastorału zostało uzgodnione ze Wspólnotą Mieszkaniową Długa 3 i jest oznaczone na fotografii w Załączniku nr 1. Wykonawca co najmniej 3 dni przed odbiorem inwestycji przekaże przedstawicielom Zamawiającego powykonawczą dokumentację (2 egz.), także z załączoną wersją elektroniczną na nośniku CD lub DVD w formacie PDF (2 szt.), a powykonawcza inwentaryzacja geodezyjna zatwierdzona przez właściwy organ administracji, zostanie dostarczona osobno w ciągu 21 dni od odbioru, także w wersji elektronicznej w formatach dgn i PDF na nośniku CD lub DVD (2 szt.). Wykonawca dokonując rozbudowy zastanego systemu odpowiada za wszelkie skutki swoich prac dla funkcjonowania całości systemu i zobowiązuje się do bezzwłocznej likwidacji wszelkich awarii wywołanych w konsekwencji swoich działań. Na wypadek spowodowania przerwy w funkcjonowaniu rozbudowywanego systemu Zamawiający określi w umowie wysokość kar umownych na poziomie 1% wynagrodzenia za realizację całego przedmiotu umowy za każdą dobę od momentu wyłączenia archiwizowania bądź 2

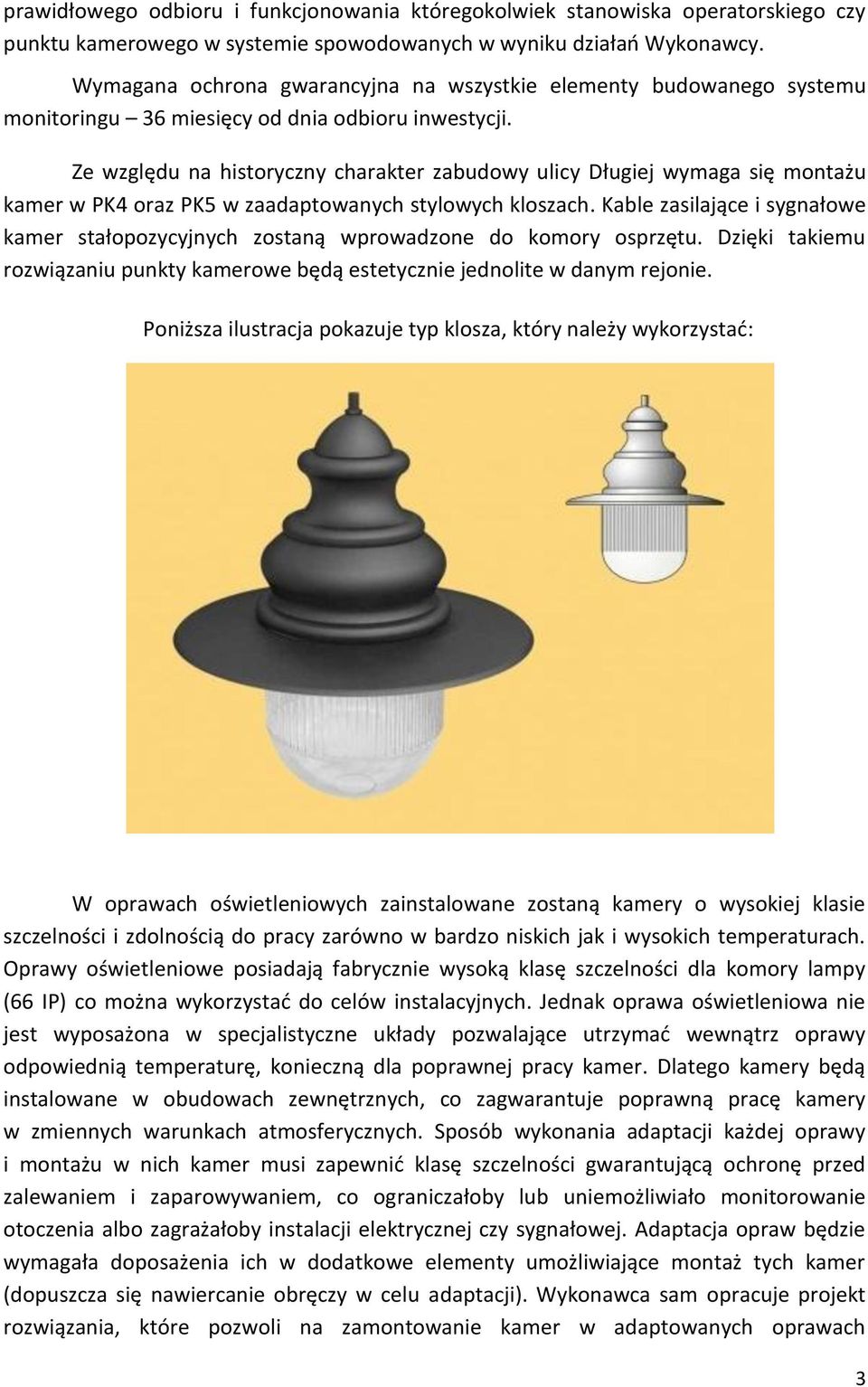

3 prawidłowego odbioru i funkcjonowania któregokolwiek stanowiska operatorskiego czy punktu kamerowego w systemie spowodowanych w wyniku działań Wykonawcy. Wymagana ochrona gwarancyjna na wszystkie elementy budowanego systemu monitoringu 36 miesięcy od dnia odbioru inwestycji. Ze względu na historyczny charakter zabudowy ulicy Długiej wymaga się montażu kamer w PK4 oraz PK5 w zaadaptowanych stylowych kloszach. Kable zasilające i sygnałowe kamer stałopozycyjnych zostaną wprowadzone do komory osprzętu. Dzięki takiemu rozwiązaniu punkty kamerowe będą estetycznie jednolite w danym rejonie. Poniższa ilustracja pokazuje typ klosza, który należy wykorzystać: W oprawach oświetleniowych zainstalowane zostaną kamery o wysokiej klasie szczelności i zdolnością do pracy zarówno w bardzo niskich jak i wysokich temperaturach. Oprawy oświetleniowe posiadają fabrycznie wysoką klasę szczelności dla komory lampy (66 IP) co można wykorzystać do celów instalacyjnych. Jednak oprawa oświetleniowa nie jest wyposażona w specjalistyczne układy pozwalające utrzymać wewnątrz oprawy odpowiednią temperaturę, konieczną dla poprawnej pracy kamer. Dlatego kamery będą instalowane w obudowach zewnętrznych, co zagwarantuje poprawną pracę kamery w zmiennych warunkach atmosferycznych. Sposób wykonania adaptacji każdej oprawy i montażu w nich kamer musi zapewnić klasę szczelności gwarantującą ochronę przed zalewaniem i zaparowywaniem, co ograniczałoby lub uniemożliwiało monitorowanie otoczenia albo zagrażałoby instalacji elektrycznej czy sygnałowej. Adaptacja opraw będzie wymagała doposażenia ich w dodatkowe elementy umożliwiające montaż tych kamer (dopuszcza się nawiercanie obręczy w celu adaptacji). Wykonawca sam opracuje projekt rozwiązania, które pozwoli na zamontowanie kamer w adaptowanych oprawach 3

4 oświetleniowych. Ze względów estetycznych należy pomalować dodawane elementy montażowe na kolor oprawy, tj. czarny. Ze względu na lokalizację ww. planowanych punktów kamerowych PK4 oraz PK5 w strefie objętej ochroną konserwatorską należy zaprojektować instalacje jak na zwizualizowanym w dalszej części przykładzie. Projekt musi zostać uzgodniony z Miejskim Konserwatorem Zabytków oraz z Plastykiem Miejskim. Ponadto w przypadku punktu kamerowego PK5 dodatkowo projekt należy uzgodnić także z Zarządcą budynku przy ul. Długiej 3, na której zostanie zainstalowany punkt monitoringu. Wspólnota Mieszkaniowa Długa 3 wyraziła zgodę na instalację punktu monitoringu w formie uchwały. Zamawiający dysponuje przedmiotową uchwałą. Warunkiem zgody na instalację kamer jest uzgodnienie projektu gwarantującego zachowanie jakości oraz zastanej estetyki budynku, który mieści się w strefie objętej ochroną konserwatorską. W związku z powyższym Zamawiający wymaga zaprojektowania przebiegu okablowania pod tynkiem elewacji. Zamawiający dopuszcza zastosowanie innych rozwiązań, które zapewnią ukrycie elementów infrastruktury przesyłowej i zasilającej, pod warunkiem uzyskania przez Wykonawcę uzgodnień ze Wspólnotą Mieszkaniową Długa 3, Miejskim Konserwatorem Zabytków oraz Plastykiem Miejskim. Obudowy zewnętrzne oraz uchwyty, jak i wszelkie elementy montażowe mają być kolorystycznie jednolite ze słupami. Całość okablowania ma być przeprowadzona wewnątrz słupów i pastorałów. Elementy okablowania nie mogą być widoczne z zewnątrz. W punktach kamerowych od PK1 do PK3 dopuszcza się białe obudowy i uchwyty wykonane przez producenta kamer. Wykonawca zaprojektuje oraz wykona w ramach niniejszego zadania instalacje zasilające oraz przeciwprzepięciowe dla całości budowanego systemu monitoringu. Kamery zostaną zainstalowane w obudowach zewnętrznych producenta kamer za pomocą uchwytów słupowych, a w przypadku PK4 i PK5 w stylizowanych oprawach oświetleniowych, jak na ilustracjach umieszczonych w Załączniku nr 1. Montaż skrzynek instalacyjnych, jeśli okażą się niezbędne, na wysokości powyżej kamer i o maksymalnych wymiarach 370x300x180mm w przypadku PK4 z kamerami stałopozycyjnymi jak na wizualizacji za pastorałem. Przedstawiciel Zamawiającego wskaże projektantowi orientację kamer względem kierunków geograficznych lub obiektów w przestrzeni, na które mają zostać skierowane obiektywy kamer. 4

5 W związku z tym, że przedmiotowa rozbudowa miejskiego systemu monitoringu odbywać się będzie na 2 osiedlach na terenie Bydgoszczy i inwestor zamierza rozliczyć koszty osobno dla każdego z tych osiedli oraz wyodrębnić koszty wspólne, np. zakupu macierzy, dokumentacji projektowej, Wykonawca do dokumentacji powykonawczej załączy przedmiar robót dla niniejszego zadania inwestycyjnego połączony z kosztorysem, który pozwoli na dokonanie rozliczenia kosztów z podziałem oba osiedla (PK1 PK3 oraz PK4- PK5). Zamawiający wskazuje proponowane miejsce zasilania punktów kamerowych PK1 PK3 na terenie Spółdzielni Mieszkaniowej Znicz przy ul. Żmudzkiej (jest zgoda Spółdzielni) oraz dla punktów PK4 i PK5 z siedziby Zamawiającego przy ul. Jezuickiej 24 (za pośrednictwem istniejącej kanalizacji teletechnicznej będącej własnością Zamawiającego, biegnącej pomiędzy wskazaną siedzibą a studnią zlokalizowaną przy PK4 i PK5). W przypadku budowy przyłącza linii zasilającej z obiektów Spółdzielni Mieszkaniowej Znicz Wykonawca zaprojektuje całą instalację z uwzględnieniem podliczników, które na etapie eksploatacji będą służyły do pomiarów i rozliczania kosztów poboru energii do zasilania punktów kamerowych. Dokumentacja wykonawcza musi zostać uzgodniona z administracją ww. Spółdzielni, a prace budowlane należy prowadzić w porozumieniu z jej przedstawicielami w uzgodnionych terminach i porach dnia. Zamawiający dopuszcza wykorzystanie innego przyłącza do projektu linii zasilających przedmiotowych punktów kamerowych z uwzględnieniem podliczników (j.w.). Dla punktów kamerowych PK4 oraz PK5 wymaga się instalacji kamer w obudowach kopułkowych, w przypadku pozostałych punktów kamerowych dopuszcza się zastosowanie kamer stałopozycyjnych w obudowach Słup ozdobny do punktu kamerowego PK4 ma być wykonany ze stali pokrytej powłoką antykorozyjną, o wysokości 5 m, z wysięgnikiem typu pastorał w wersji pojedynczej. Stopa 22 x 22 cm Powłoka antykorozyjna: - ocynk ogniowy - farba podkładowa - farba nawierzchniowa (utwardzona) 5

6 Wizualizacja wzoru słupa: Dane ogólne: - liczba punktów kamerowych: 5 - łączna liczba zamawianych kamer: 12 stałopozycyjnych - liczba słupów do zainstalowania: 4 (w tym 1 stylizowany wg. wzoru) - liczba pastorałów i opraw do montażu kamer: 2 kpl. - rozbudowa zasobu archiwizacji nagrań: 32 TB - liczba nowych stanowisk operatorskich: 1 (komputer, klawiatura, 2 monitory, oprogramowanie) Załączniki: 1. Lokalizacje punktów kamerowych (PK) oraz wizualizacje. 2. Warunki przyłączenia punktów kamerowych do Miejskiej Sieci Teleinformatycznej oraz minimalne parametry urządzeń systemu monitoringu. 6

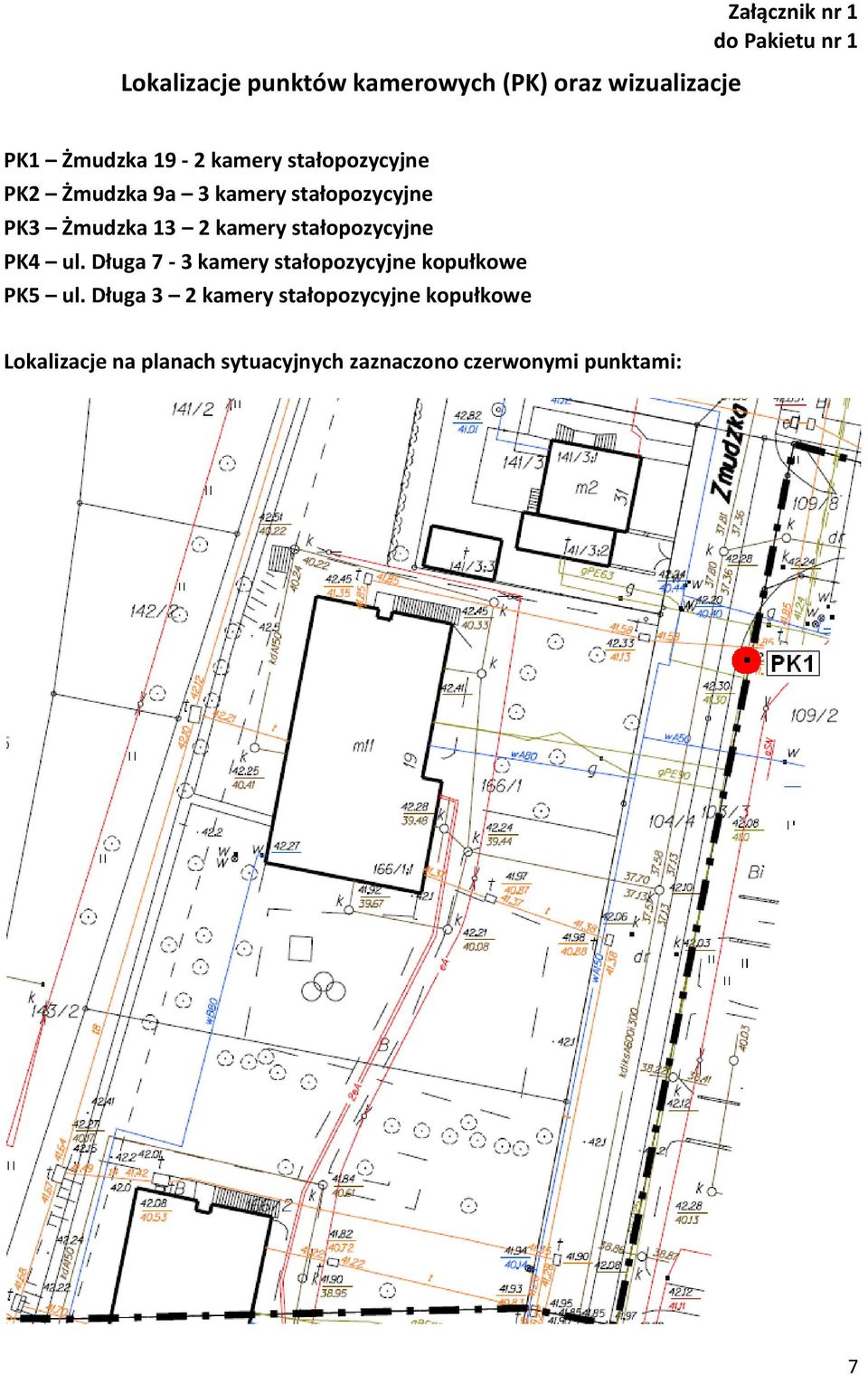

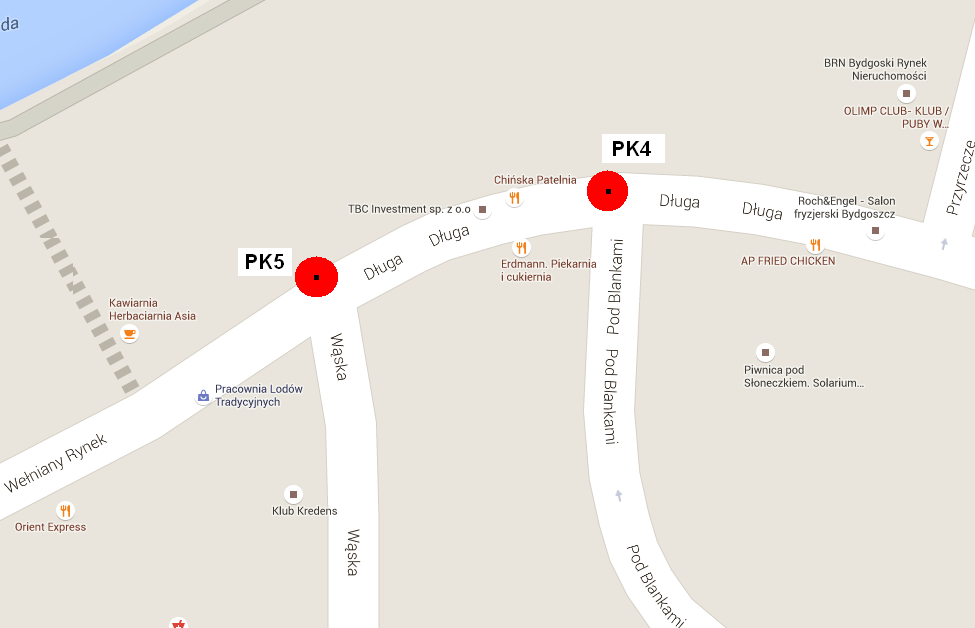

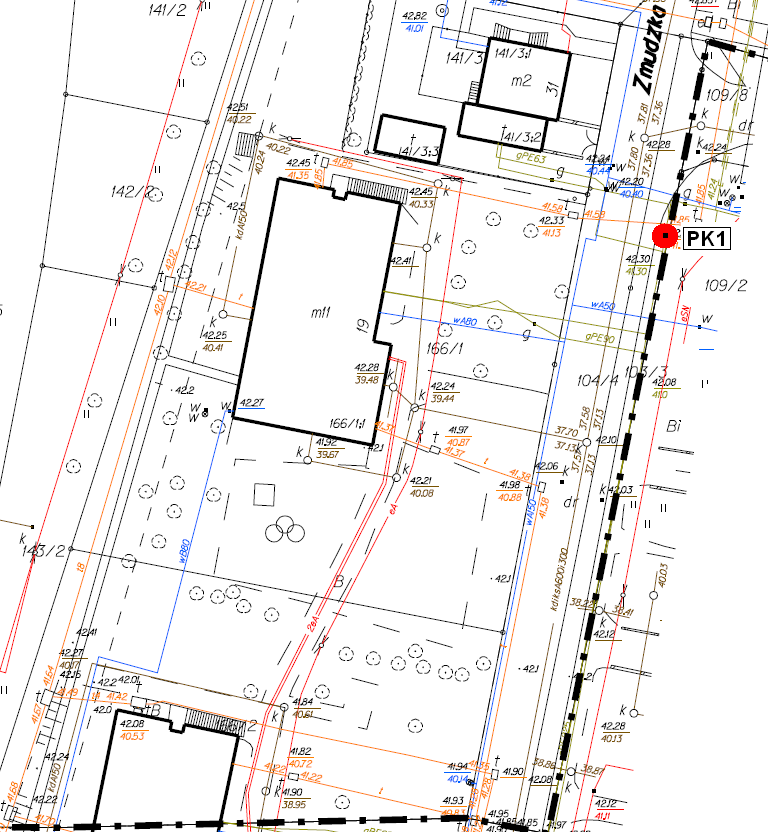

7 Lokalizacje punktów kamerowych (PK) oraz wizualizacje Załącznik nr 1 do Pakietu nr 1 PK1 Żmudzka 19-2 kamery stałopozycyjne PK2 Żmudzka 9a 3 kamery stałopozycyjne PK3 Żmudzka 13 2 kamery stałopozycyjne PK4 ul. Długa 7-3 kamery stałopozycyjne kopułkowe PK5 ul. Długa 3 2 kamery stałopozycyjne kopułkowe Lokalizacje na planach sytuacyjnych zaznaczono czerwonymi punktami: 7

8 8

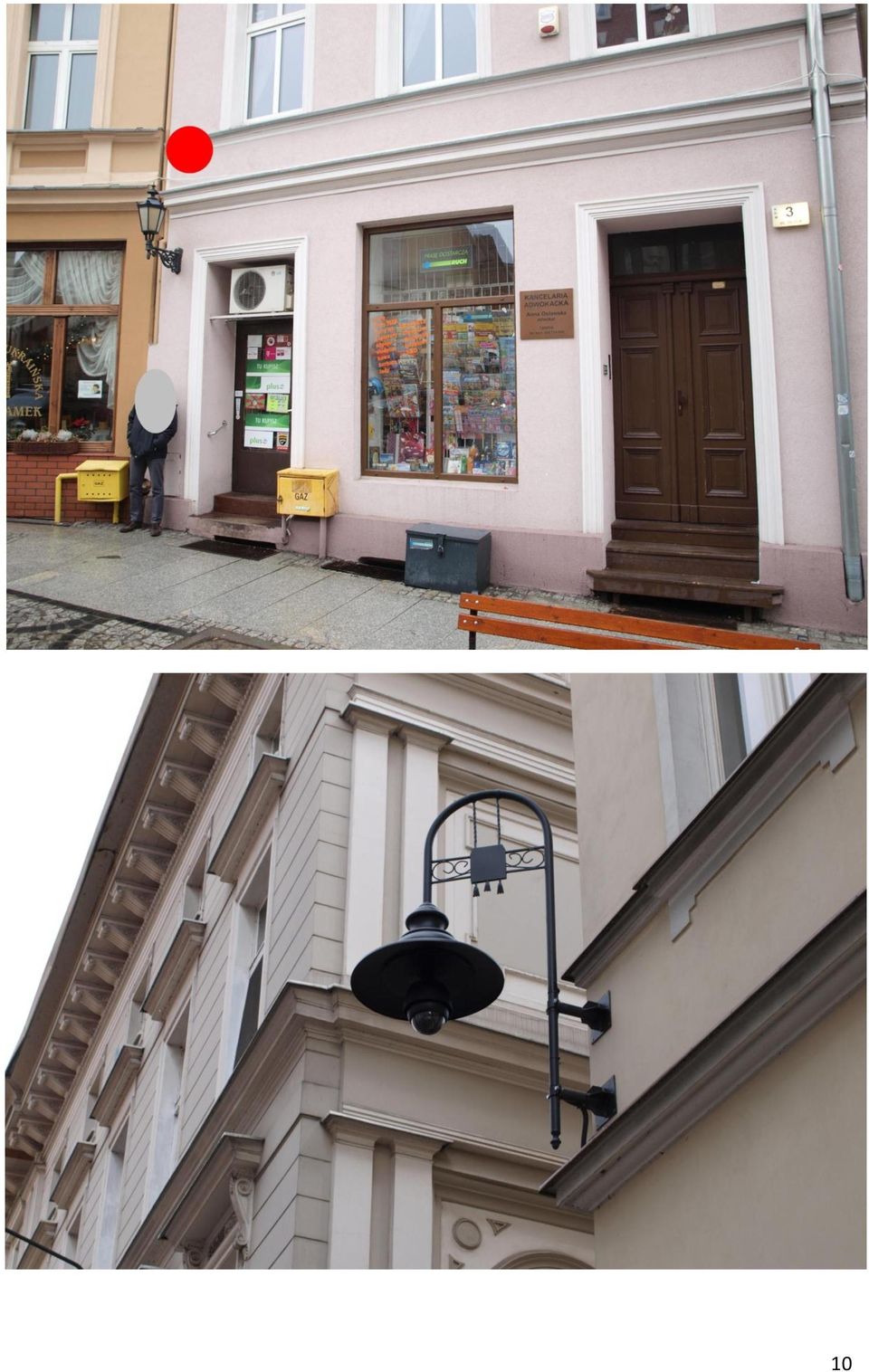

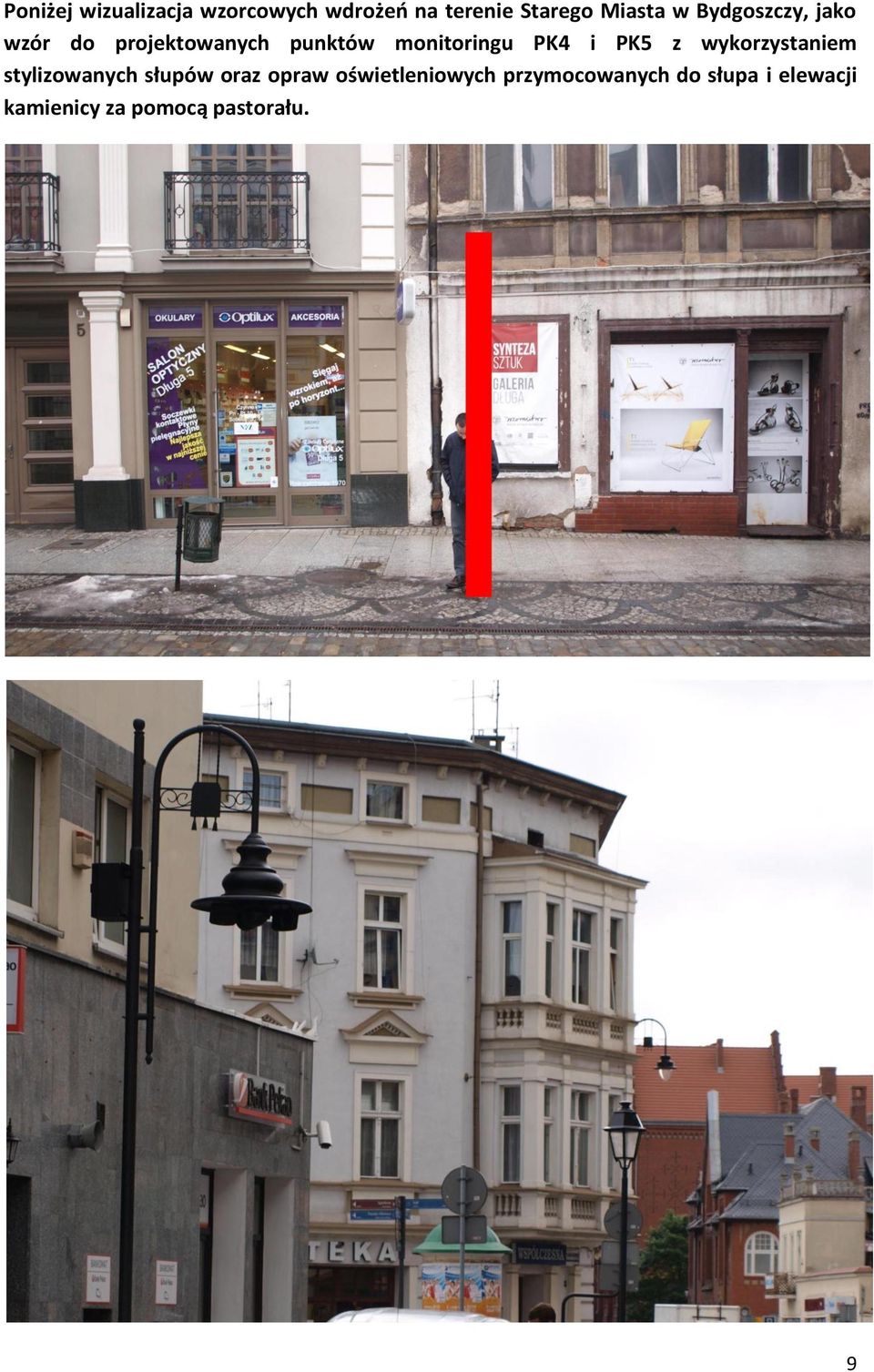

9 Poniżej wizualizacja wzorcowych wdrożeń na terenie Starego Miasta w Bydgoszczy, jako wzór do projektowanych punktów monitoringu PK4 i PK5 z wykorzystaniem stylizowanych słupów oraz opraw oświetleniowych przymocowanych do słupa i elewacji kamienicy za pomocą pastorału. 9

10 10

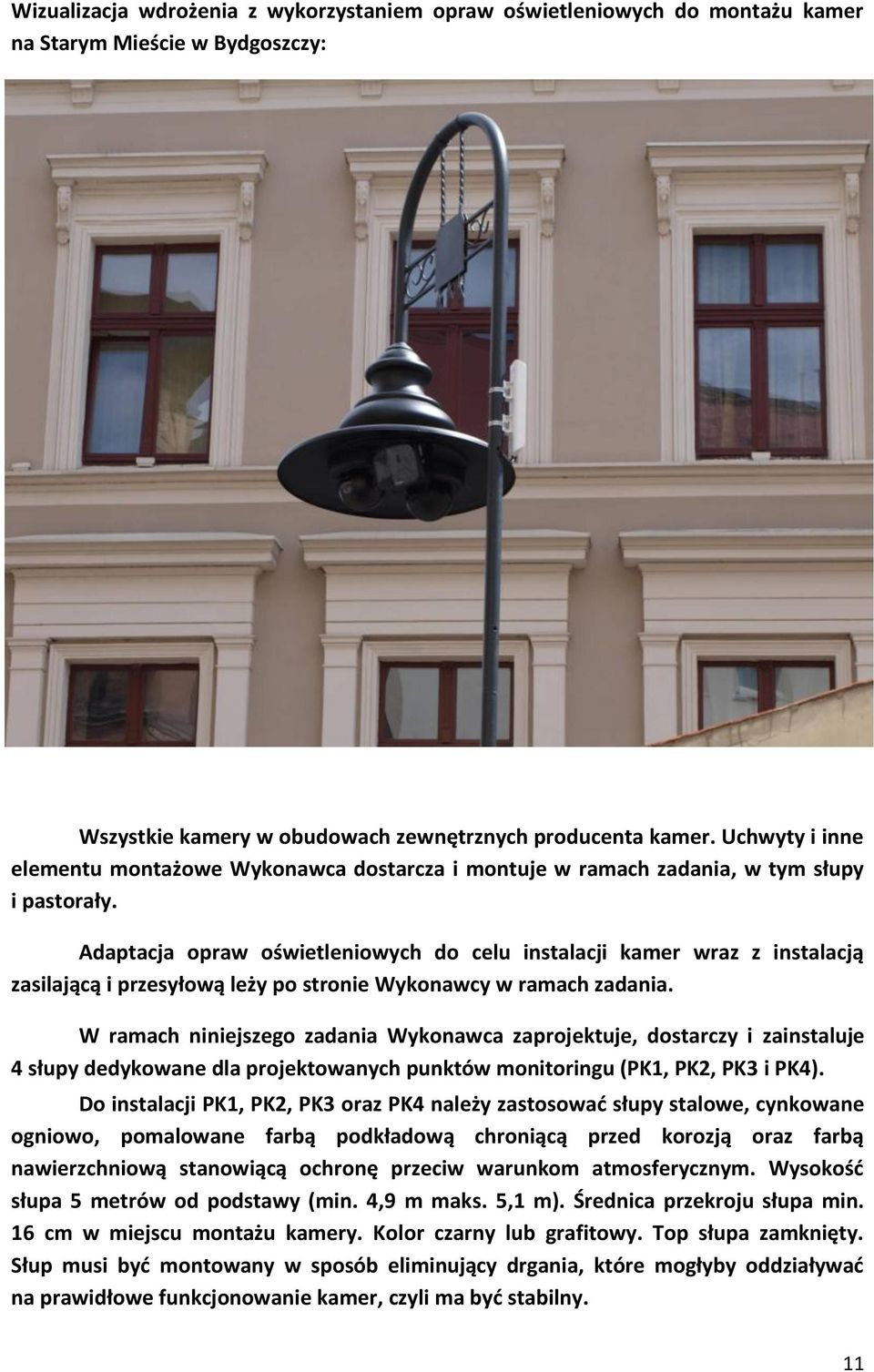

11 Wizualizacja wdrożenia z wykorzystaniem opraw oświetleniowych do montażu kamer na Starym Mieście w Bydgoszczy: Wszystkie kamery w obudowach zewnętrznych producenta kamer. Uchwyty i inne elementu montażowe Wykonawca dostarcza i montuje w ramach zadania, w tym słupy i pastorały. Adaptacja opraw oświetleniowych do celu instalacji kamer wraz z instalacją zasilającą i przesyłową leży po stronie Wykonawcy w ramach zadania. W ramach niniejszego zadania Wykonawca zaprojektuje, dostarczy i zainstaluje 4 słupy dedykowane dla projektowanych punktów monitoringu (PK1, PK2, PK3 i PK4). Do instalacji PK1, PK2, PK3 oraz PK4 należy zastosować słupy stalowe, cynkowane ogniowo, pomalowane farbą podkładową chroniącą przed korozją oraz farbą nawierzchniową stanowiącą ochronę przeciw warunkom atmosferycznym. Wysokość słupa 5 metrów od podstawy (min. 4,9 m maks. 5,1 m). Średnica przekroju słupa min. 16 cm w miejscu montażu kamery. Kolor czarny lub grafitowy. Top słupa zamknięty. Słup musi być montowany w sposób eliminujący drgania, które mogłyby oddziaływać na prawidłowe funkcjonowanie kamer, czyli ma być stabilny. 11

12 W przypadku punktu kamerowego PK4 stylizowany słup wraz w pastorałem i oprawą oświetleniową ma stanowić kopię punktu kamerowego zlokalizowanego przy tej samej ulicy Długiej 55 (poniżej ilustracja). 12

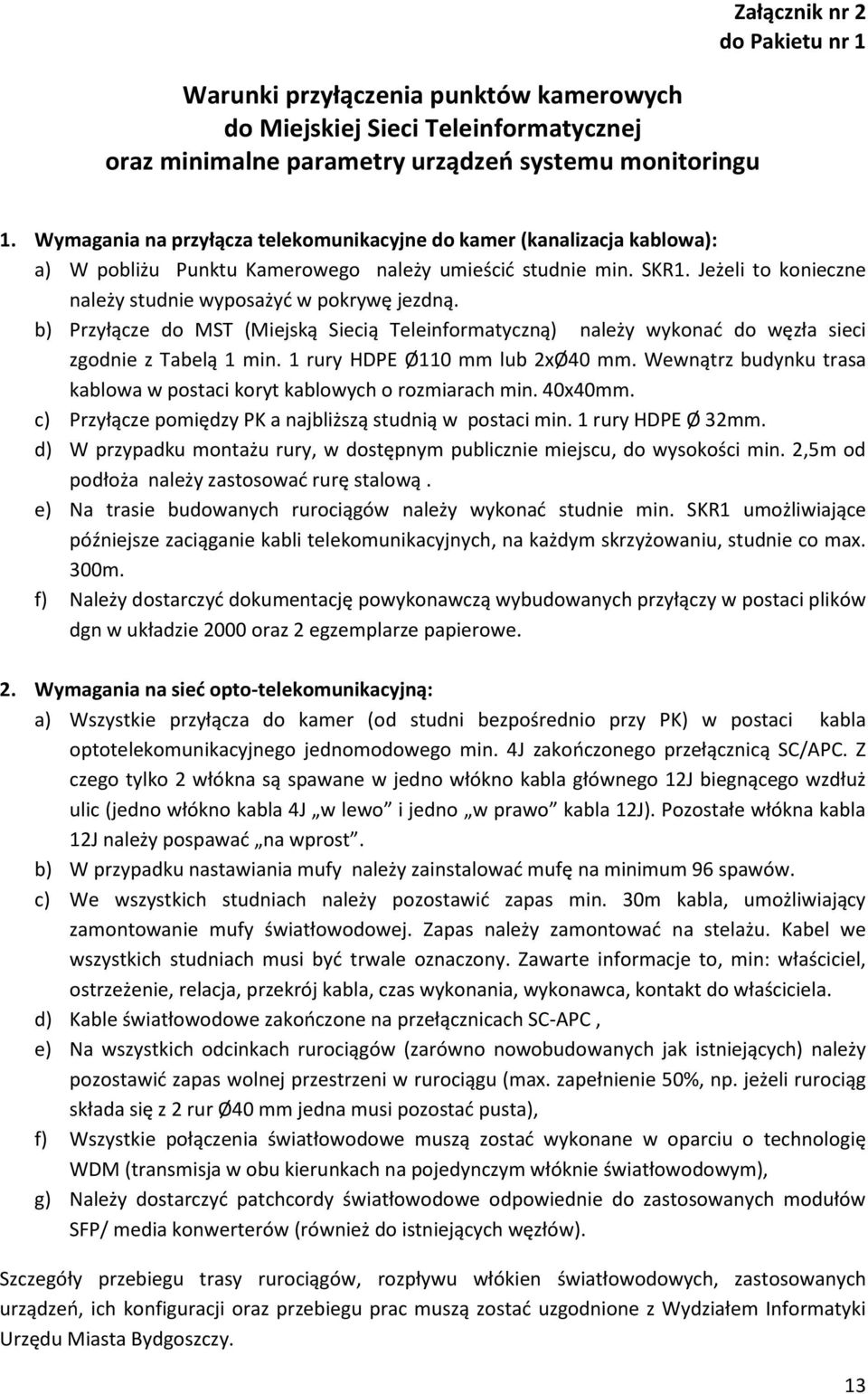

13 Warunki przyłączenia punktów kamerowych do Miejskiej Sieci Teleinformatycznej oraz minimalne parametry urządzeń systemu monitoringu Załącznik nr 2 do Pakietu nr 1 1. Wymagania na przyłącza telekomunikacyjne do kamer (kanalizacja kablowa): a) W pobliżu Punktu Kamerowego należy umieścić studnie min. SKR1. Jeżeli to konieczne należy studnie wyposażyć w pokrywę jezdną. b) Przyłącze do MST (Miejską Siecią Teleinformatyczną) należy wykonać do węzła sieci zgodnie z Tabelą 1 min. 1 rury HDPE Ø110 mm lub 2xØ40 mm. Wewnątrz budynku trasa kablowa w postaci koryt kablowych o rozmiarach min. 40x40mm. c) Przyłącze pomiędzy PK a najbliższą studnią w postaci min. 1 rury HDPE Ø 32mm. d) W przypadku montażu rury, w dostępnym publicznie miejscu, do wysokości min. 2,5m od podłoża należy zastosować rurę stalową. e) Na trasie budowanych rurociągów należy wykonać studnie min. SKR1 umożliwiające późniejsze zaciąganie kabli telekomunikacyjnych, na każdym skrzyżowaniu, studnie co max. 300m. f) Należy dostarczyć dokumentację powykonawczą wybudowanych przyłączy w postaci plików dgn w układzie 2000 oraz 2 egzemplarze papierowe. 2. Wymagania na sieć opto-telekomunikacyjną: a) Wszystkie przyłącza do kamer (od studni bezpośrednio przy PK) w postaci kabla optotelekomunikacyjnego jednomodowego min. 4J zakończonego przełącznicą SC/APC. Z czego tylko 2 włókna są spawane w jedno włókno kabla głównego 12J biegnącego wzdłuż ulic (jedno włókno kabla 4J w lewo i jedno w prawo kabla 12J). Pozostałe włókna kabla 12J należy pospawać na wprost. b) W przypadku nastawiania mufy należy zainstalować mufę na minimum 96 spawów. c) We wszystkich studniach należy pozostawić zapas min. 30m kabla, umożliwiający zamontowanie mufy światłowodowej. Zapas należy zamontować na stelażu. Kabel we wszystkich studniach musi być trwale oznaczony. Zawarte informacje to, min: właściciel, ostrzeżenie, relacja, przekrój kabla, czas wykonania, wykonawca, kontakt do właściciela. d) Kable światłowodowe zakończone na przełącznicach SC-APC, e) Na wszystkich odcinkach rurociągów (zarówno nowobudowanych jak istniejących) należy pozostawić zapas wolnej przestrzeni w rurociągu (max. zapełnienie 50%, np. jeżeli rurociąg składa się z 2 rur Ø40 mm jedna musi pozostać pusta), f) Wszystkie połączenia światłowodowe muszą zostać wykonane w oparciu o technologię WDM (transmisja w obu kierunkach na pojedynczym włóknie światłowodowym), g) Należy dostarczyć patchcordy światłowodowe odpowiednie do zastosowanych modułów SFP/ media konwerterów (również do istniejących węzłów). Szczegóły przebiegu trasy rurociągów, rozpływu włókien światłowodowych, zastosowanych urządzeń, ich konfiguracji oraz przebiegu prac muszą zostać uzgodnione z Wydziałem Informatyki Urzędu Miasta Bydgoszczy. 13

14 Tabela 1. PK Lokalizacja Miejsce przyłączenia rurociągu do MST Orientacyjna długość rurociągu do wybudowania [m] Orientacyjna długość kabla [m] Miejsce zakończenie kabla światłowodowego Węzeł sieci do którego trzeba dołączyć Dostarczyć przełącznik 1 Żmudzka Żmudzka 11A Nastawić studnię na rurociągu UM Wyszyńskiego Studnia przy PK Długa 7 Rurociąg przy PK6 0-1 (rurociąg pod nawierzchnią z kostki brukowej) 80 Punkt połączony radiowo. Mufa przy PK2 (nastawić na istniejącym kablu 12J) Kamery połączone kablami 4x UTP do PK2 Mufa przy Jezuicka 11 - nastawić na istniejącym kablu 12J PK2 SP14 PK2 Jezuicka 1 Tak Tak Nie Tak 5 Długa 3 Studnia przy PK Kamery połączone kablami 4x UTP do PK6 PK6 Nie 3. Minimalne wymagania na aktywne urządzenia sieciowe: Przełącznik sieciowy do PK ( 3 szt.): Przełącznik zarządzalny, Min. 8 portów RJ45 10/100Mbps z obsługą PoE IEEE802.3af, Min. 2 porty 1000SFP, Nieblokowalna matryca (ang. Wire Speed ), Konfiguracja przez: sieć, konsole, telnet, Web, VLAN 802.1Q (min. 256 VLANów), QoS CoS 802.1p (4 kolejki sprzętowe), IGMP Snooping, Protokół SNMP V1/V2C/V3, Protokół RSTP/STP, Automatyczny wybór MDI/MDI-X, Autonegocjacja prędkości, Montaż na standardowej szynie DIN, Wszystkie porty z zabezpieczeniem ESD do 4000VDC, Praca w zakresie temperatury od -40 do 75 C, Obudowa zgodna z IP30, Tabela MAC adresów min Zestaw modułów SFP 1000Mbps (3 kpl.): Moduły niezbędne do podłączenia Przełączników PK. Para modułów SFP 1000Mbps Gigabit Ethernet pracujących na jednym włóknie światłowodu SM, długości fali 1310 nm i 1550 nm. Możliwość podglądu parametrów technicznych z poziomu urządzenia, w którym Moduł jest zainstalowany. Kompatybilność z Przełącznikami, w których Moduły będą instalowane. Zasięg min. 20km. Radiolinia pomiędzy PK1 a PK2 Łącze radiowe powinno pracować w paśmie nielicencjonowanym 5GHz. Urządzenia powinny zapewniać stabilne połączenie z szybkością wymaganą przez min. 4 kamery pracujące w trybie najlepszej jakości. 14

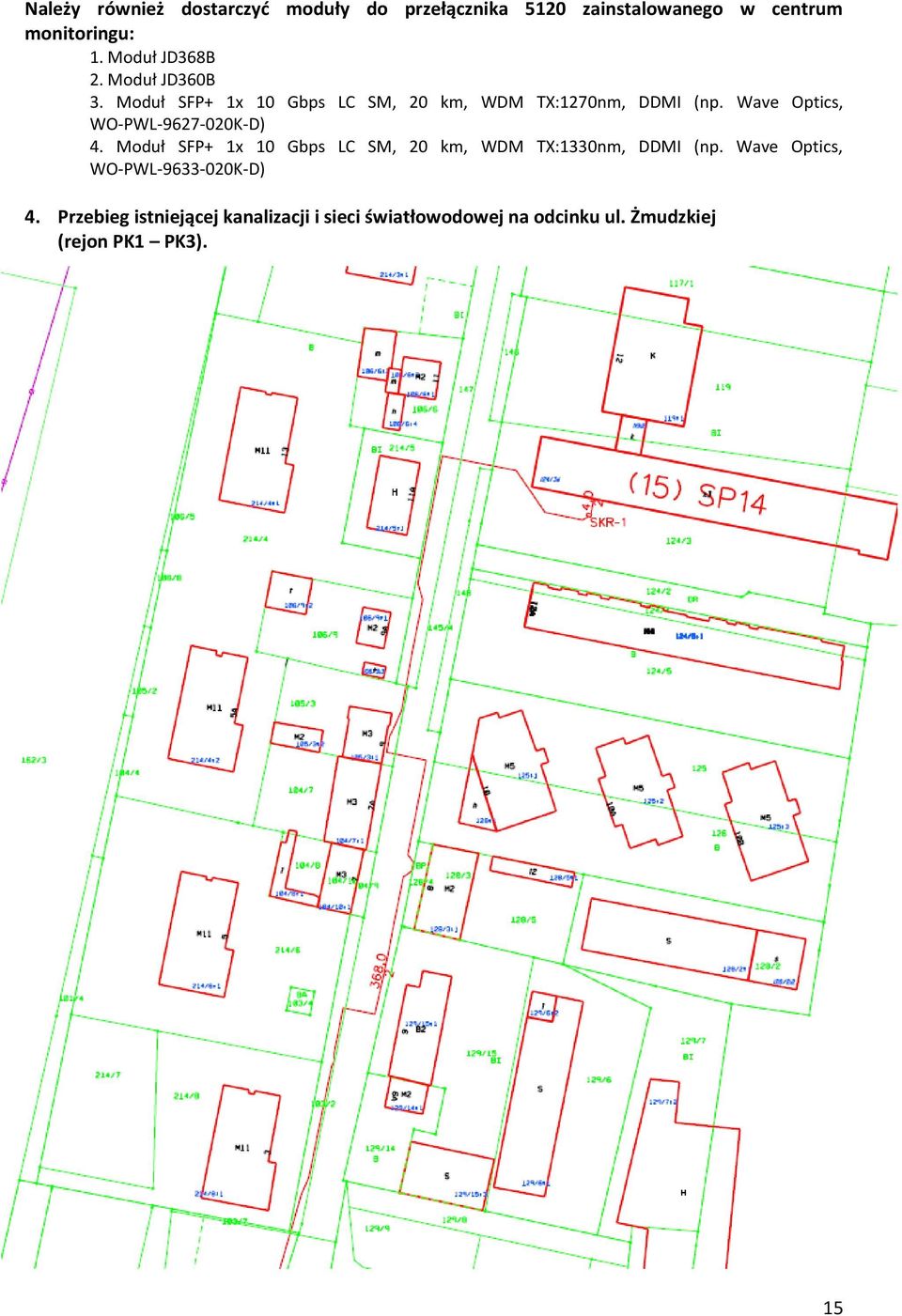

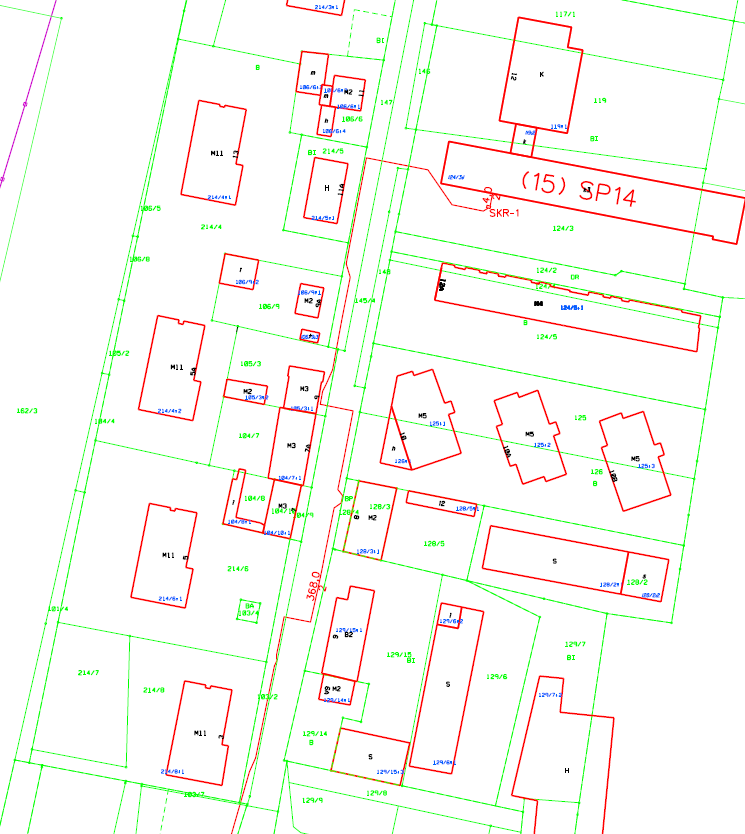

15 Należy również dostarczyć moduły do przełącznika 5120 zainstalowanego w centrum monitoringu: 1. Moduł JD368B 2. Moduł JD360B 3. Moduł SFP+ 1x 10 Gbps LC SM, 20 km, WDM TX:1270nm, DDMI (np. Wave Optics, WO-PWL K-D) 4. Moduł SFP+ 1x 10 Gbps LC SM, 20 km, WDM TX:1330nm, DDMI (np. Wave Optics, WO-PWL K-D) 4. Przebieg istniejącej kanalizacji i sieci światłowodowej na odcinku ul. Żmudzkiej (rejon PK1 PK3). 15

16 5. Minimalne wymagania na wskazane elementy systemu monitoringu: Kamera stałopozycyjna HD (12 szt.): Kamera kopułkowa (dla PK1, PK2 i PK3 może być kompaktowa obudowa). Kamera Full HD 16:9 o rozdzielczości co najmniej 1920x1080. Kamera dualna dzień/noc. W dzień kamera pracuje w trybie kolorowym, zaś gdy robi się ciemno kamera automatycznie przełącza się w czarnobiały tryb nocny o zwiększonej czułości. Kamera wyposażona w zintegrowany obiektyw zmiennoogniskowy 3-9mm. Możliwość zdalnej, automatycznej regulacji zoom i ostrości obiektywu. Kamera typu kopułka w obudowie o klasie szczelności IP66 i temperaturze pracy od -30C do +50C. Czułość kamery dla 30IRE oraz przesłony F1.2: dzień: min. 0,22lx, noc min. 0,05lx. Przetwornik obrazu CMOS 1/2,7. Kamera musi posiadać wbudowany podwójny koder H.264 o pełnej wydajności 25klatek/sekundę przy rozdzielczości Full HD 1920x1080. Zgodność ze standardem ONVIF. Kamera powinna posiadać możliwość regulacji jakości transmisji i zajętości pasma do przepustowości łącza. Możliwość bezpośredniego zapisu na urządzeniu archiwizującym typu iscsi. Uruchomienie zapisu iscsi nie może powodować spadku wydajności kodera. Wbudowany slot na kartę SD o pojemności do 2TB w celu możliwości uruchomienia zapisu lokalnego. Wszelka komunikacja z kamerą, transmisja wizji oraz konfiguracja kamery wraz z ustawieniami parametrów przesyłu obrazu winna być dokonywana poprzez łącze sieciowe IP. Kamera wyposażona w złącze RJ45 100Base-T. Możliwość zasilania z PoE. Min. 2 wejścia alarmowi i 1 wyjście przekaźnikowe. Możliwość synchronizacji czasu z serwerem NTP. Kamera musi posiadać możliwość zdalnej aktualizacji oprogramowania układowego. Możliwość ustawienia min. 4 masek prywatności. Możliwość przesyłu dźwięku zgodnie z normą G.711. Kamera musi posiadać zainstalowaną funkcjonalność zaawansowanej inteligentnej analizy obrazu, pozwalającej wykrywać i klasyfikować ruch: o Wykrywanie obiektów wchodzących, wychodzących lub przebywających w określonym obszarze, o Wykrywanie obiektów przebywających zbyt długi (definiowalny) czas w określonym obszarze, o Wykrywanie obiektów nieaktywnych przez konfigurowany przedział czasu, o Wykrywanie obiektów usuniętych w ciągu konfigurowanego przedziału czasu, o Wykrywanie trajektorii/tras obiektów przechodzących przez scenę z wyświetlaniem linii śledzenia, o Wykrywanie przekraczania wielu linii od jednej linii do trzech linii połączonych w logiczny szereg, możliwość definiowania kierunków przekroczenia linii, o Wykrywanie zmian właściwości takich jak rozmiar, szybkość, kierunek i proporcje, w konfigurowanym przedziale czasu, o Wykrywanie owalu twarzy ludzkiej w określonym obszarze, o Wykrywanie obiektów poruszających się pod prąd w zdefiniowanym obszarze, o Uruchomienia algorytmów zaawansowanej analizy obrazu nie może powodować spadku wydajności kodera Kamera musi w pełni współpracować z posiadanym przez Zamawiającego systemem BVMS, tj. umożliwiać spójne zarządzanie, archiwizację, podgląd, sterowanie, dostęp do archiwum. Wszystko obsługiwane w sposób jednolity na wszystkich Stanowiskach Operatorskich eksploatowanego systemu BVMS. Jeżeli do poprawnej obsługi oferowanej przez Wykonawcę kamery wymagany jest nowsza wersja systemu BVMS, Wykonawca musi uwzględnić w swojej ofercie upgrade istniejącego systemu BVMS do najnowszej wersji. 16

17 Urządzenie archiwizujące (1 szt.): Uniwersalna platforma rejestracji strumieni IP wideo/audio/meta dane, Procesor min. Intel Quad Core E V3 (3.5 GHz, 8 MB Cache), Pamięć RAM min. 8 GB, DDR ECC UNB (1 x 8 GB), Napęd optyczny DVD-RW, Min. 6 portów USB, System operacyjny Windows Storage Server R2, System operacyjny działający na dyskach SSD(min. 2 x 120GB) w konfiguracji RAID-1, Dedykowane oprogramowanie zarządzające rejestracją z możliwością obsługi większej ilości serwerów i łączenia ich w logiczną całość, Urządzenie wyposażone w min. 8 dysków SATA 4TB 7200 RPM, dyski dedykowane przez producenta do rozwiązań serwerowych, Urządzenie archiwizujące musi posiadać możliwość wymiany dysków na gorąco, Urządzenie archiwizujące musi być wyposażone min. 2 interfejsy 10/100/1000Base-T, Urządzenie archiwizujące musi posiadać możliwość obsługi strumieni IP o szerokości pasma min. 550 Mb/s do zapisu, Urządzenie archiwizujące musi posiadać możliwość konfiguracji poziomów zabezpieczeń RAID-5, RAID-5 + Hot-Spare, RAID-6, Urządzenie archiwizujące musi posiadać min. 2 redundantne zasilacze, Urządzenie archiwizujące musi posiadać możliwość wykrywania awarii dysków, Urządzenie archiwizujące musi posiadać możliwość montażu w szafie Rack 19, wysokość max. 2U, Urządzenie archiwizujące musi współpracować ze wszystkimi nowymi i istniejącymi w systemie BVMS kamerami i koderami oraz zostać w pełni zintegrowane z istniejącym systemem zapisu VRM. Urządzenie archiwizujące musi posiadać możliwość zapisu obrazu wideo w kompresji H

18 Pakiet nr 2 W celu oglądu obrazu z systemu, który ma być zbudowany w ramach Pakietu nr 1, Wykonawca zaprojektuje i wykona jedno stanowisko operatorskie doposaży centrum dozoru w stację operatorską (komputer), klawiaturę (pulpit sterujący), dwa monitory oraz komplet okablowania. Parametry urządzeń na stanowisko operatorskie określa Załącznik nr 1. Wykonawca zapewni wszelkie licencje do uruchomienia ww. stanowiska w ramach zastanego systemu zarządzającego. Dostawa, montaż i uruchomienie w miejskim systemie monitoringu należy do zadań Wykonawcy. Gotowe stanowisko operatorskie ma stanowić w rozbudowywanym systemie element jednolity funkcjonalnie, to znaczy zapewniać obsługę wszystkich punktów monitoringu objętych systemem poprzez oprogramowanie zarządzające systemem, o którym mowa w pakiecie nr 1. 18

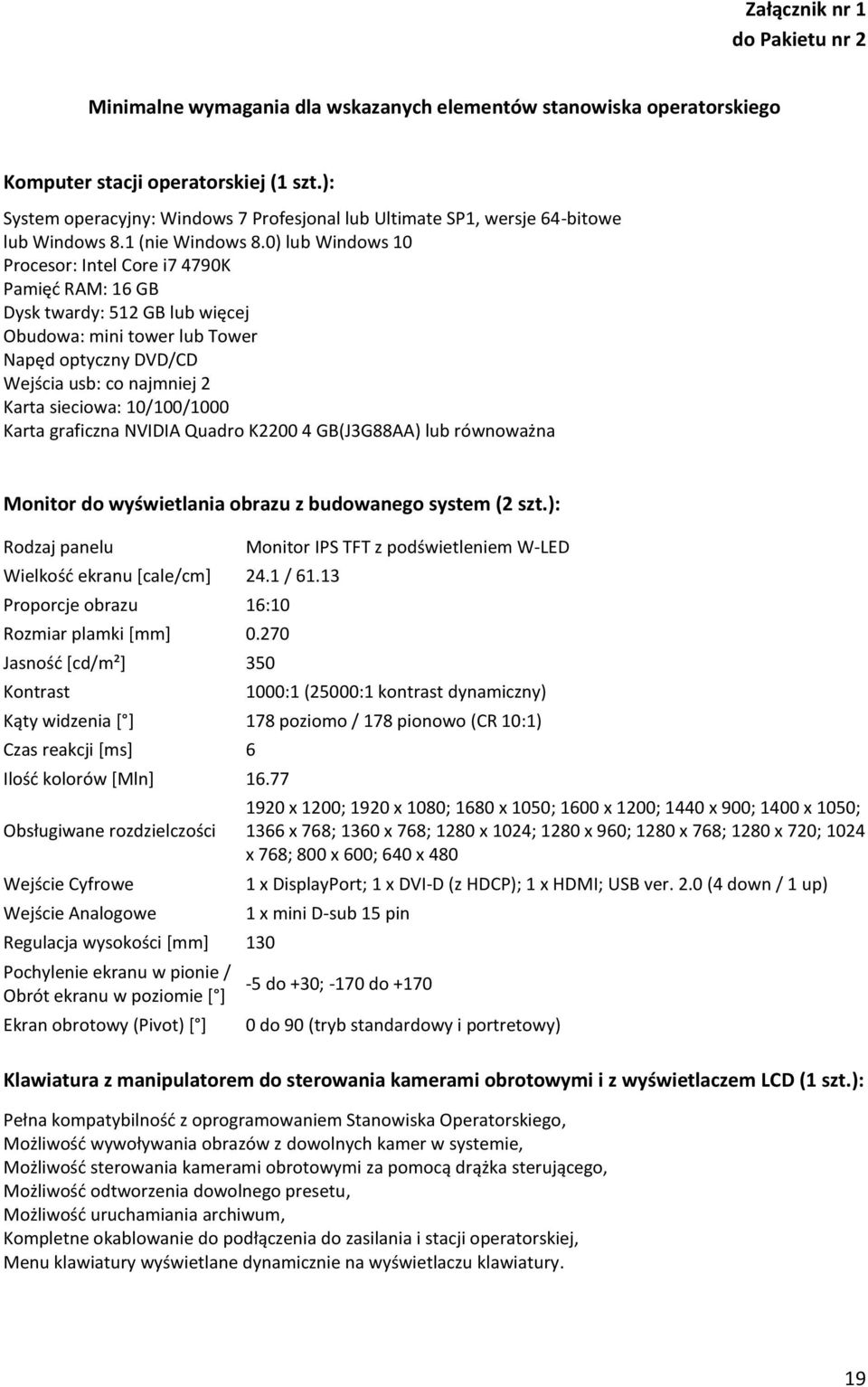

19 Załącznik nr 1 do Pakietu nr 2 Minimalne wymagania dla wskazanych elementów stanowiska operatorskiego Komputer stacji operatorskiej (1 szt.): System operacyjny: Windows 7 Profesjonal lub Ultimate SP1, wersje 64-bitowe lub Windows 8.1 (nie Windows 8.0) lub Windows 10 Procesor: Intel Core i7 4790K Pamięć RAM: 16 GB Dysk twardy: 512 GB lub więcej Obudowa: mini tower lub Tower Napęd optyczny DVD/CD Wejścia usb: co najmniej 2 Karta sieciowa: 10/100/1000 Karta graficzna NVIDIA Quadro K GB(J3G88AA) lub równoważna Monitor do wyświetlania obrazu z budowanego system (2 szt.): Rodzaj panelu Wielkość ekranu [cale/cm] 24.1 / Proporcje obrazu 16:10 Rozmiar plamki [mm] Jasność [cd/m²] 350 Kontrast Monitor IPS TFT z podświetleniem W-LED 1000:1 (25000:1 kontrast dynamiczny) Kąty widzenia [ ] 178 poziomo / 178 pionowo (CR 10:1) Czas reakcji [ms] 6 Ilość kolorów [Mln] Obsługiwane rozdzielczości Wejście Cyfrowe Wejście Analogowe Regulacja wysokości [mm] 130 Pochylenie ekranu w pionie / Obrót ekranu w poziomie [ ] Ekran obrotowy (Pivot) [ ] 1920 x 1200; 1920 x 1080; 1680 x 1050; 1600 x 1200; 1440 x 900; 1400 x 1050; 1366 x 768; 1360 x 768; 1280 x 1024; 1280 x 960; 1280 x 768; 1280 x 720; 1024 x 768; 800 x 600; 640 x x DisplayPort; 1 x DVI-D (z HDCP); 1 x HDMI; USB ver. 2.0 (4 down / 1 up) 1 x mini D-sub 15 pin -5 do +30; -170 do do 90 (tryb standardowy i portretowy) Klawiatura z manipulatorem do sterowania kamerami obrotowymi i z wyświetlaczem LCD (1 szt.): Pełna kompatybilność z oprogramowaniem Stanowiska Operatorskiego, Możliwość wywoływania obrazów z dowolnych kamer w systemie, Możliwość sterowania kamerami obrotowymi za pomocą drążka sterującego, Możliwość odtworzenia dowolnego presetu, Możliwość uruchamiania archiwum, Kompletne okablowanie do podłączenia do zasilania i stacji operatorskiej, Menu klawiatury wyświetlane dynamicznie na wyświetlaczu klawiatury. 19
