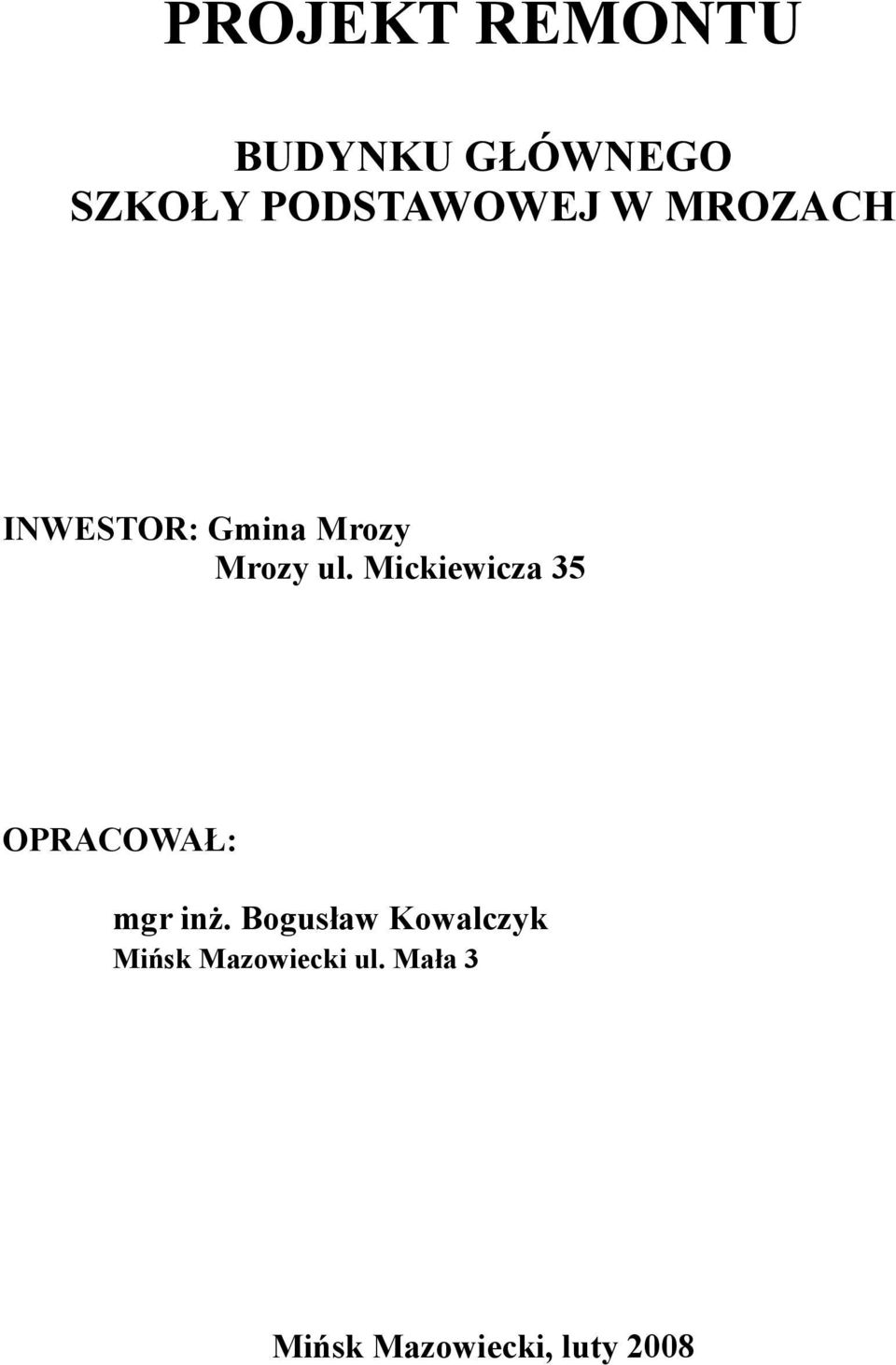

1 PROJEKT REMONTU BUDYNKU GŁÓWNEGO SZKOŁY PODSTAWOWEJ W MROZACH INWESTOR: Gmina Mrozy Mrozy ul. Mickiewicza 35 OPRACOWAŁ: mgr inż. Bogusław Kowalczyk Mińsk Mazowiecki ul. Mała 3 Mińsk Mazowiecki, luty 2008

2 - 2 - A.Część opisowa Opis do projektu remontu Założenia do planu bezpieczeństwa 1.Plan sytuacyjny skala 1 : Szkic sytuacyjny skala 1: 400 B.Inwentaryzacja do projektu 3. Elewacja północna i południowa skala 1: Elewacja wschodnia i zachodnia skrzydła nowe, elewacja zachodnia budynku głównego i sali gimnastycznej skala 1: Szkic sytuacyjny 6. Zestawienie stolarki drzwiowej

Elewacja północna i południowa skala 1:200 4.

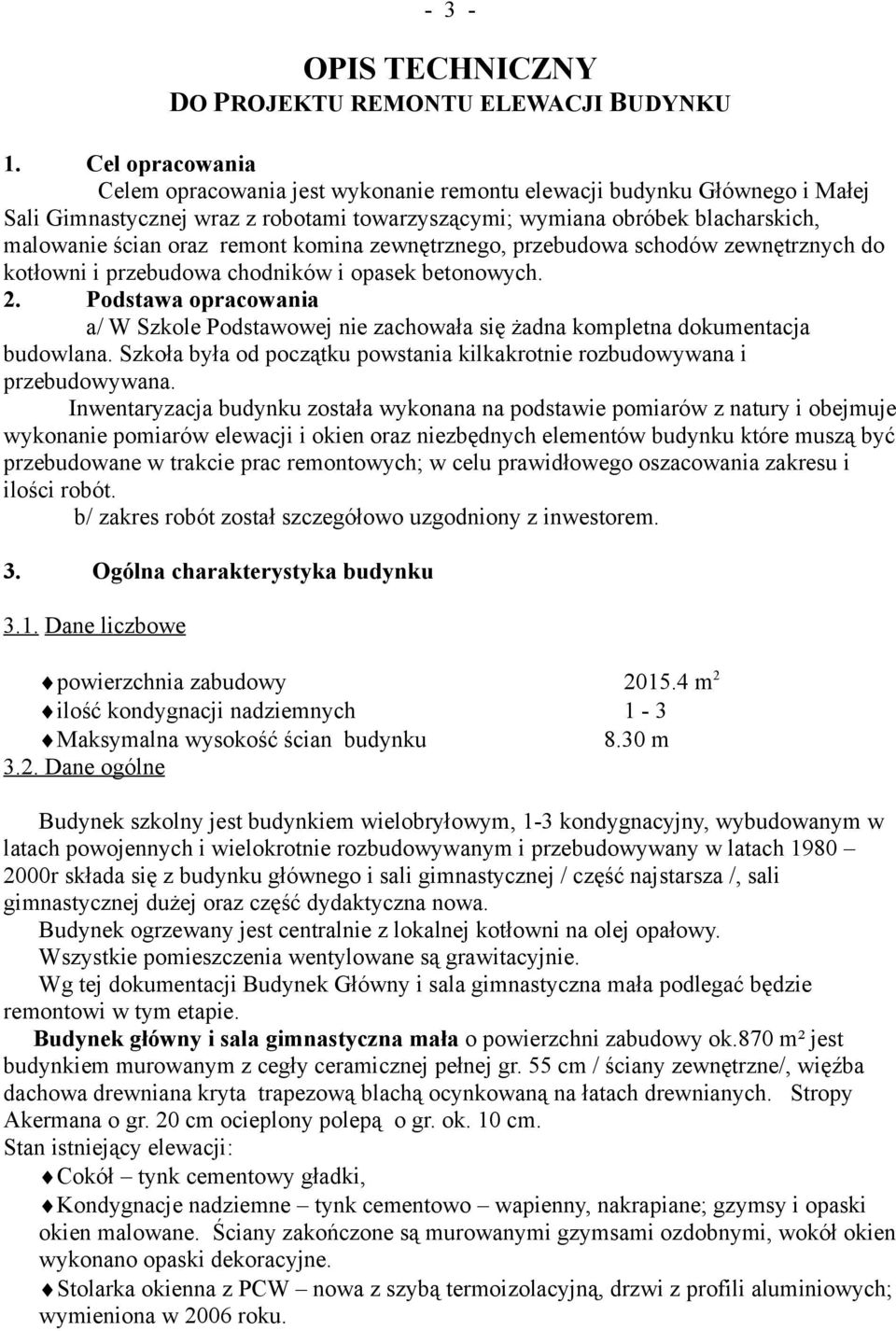

3 - 3 - OPIS TECHNICZNY DO PROJEKTU REMONTU ELEWACJI BUDYNKU 1. Cel opracowania Celem opracowania jest wykonanie remontu elewacji budynku Głównego i Małej Sali Gimnastycznej wraz z robotami towarzyszącymi; wymiana obróbek blacharskich, malowanie ścian oraz remont komina zewnętrznego, przebudowa schodów zewnętrznych do kotłowni i przebudowa chodników i opasek betonowych. 2. Podstawa opracowania a/ W Szkole Podstawowej nie zachowała się żadna kompletna dokumentacja budowlana. Szkoła była od początku powstania kilkakrotnie rozbudowywana i przebudowywana. Inwentaryzacja budynku została wykonana na podstawie pomiarów z natury i obejmuje wykonanie pomiarów elewacji i okien oraz niezbędnych elementów budynku które muszą być przebudowane w trakcie prac remontowych; w celu prawidłowego oszacowania zakresu i ilości robót. b/ zakres robót został szczegółowo uzgodniony z inwestorem. 3. Ogólna charakterystyka budynku 3.1. Dane liczbowe powierzchnia zabudowy m 2 ilość kondygnacji nadziemnych 1-3 Maksymalna wysokość ścian budynku 8.30 m 3.2. Dane ogólne Budynek szkolny jest budynkiem wielobryłowym, 1-3 kondygnacyjny, wybudowanym w latach powojennych i wielokrotnie rozbudowywanym i przebudowywany w latach r składa się z budynku głównego i sali gimnastycznej / część najstarsza /, sali gimnastycznej dużej oraz część dydaktyczna nowa. Budynek ogrzewany jest centralnie z lokalnej kotłowni na olej opałowy. Wszystkie pomieszczenia wentylowane są grawitacyjnie. Wg tej dokumentacji Budynek Główny i sala gimnastyczna mała podlegać będzie remontowi w tym etapie. Budynek główny i sala gimnastyczna mała o powierzchni zabudowy ok.870 m² jest budynkiem murowanym z cegły ceramicznej pełnej gr. 55 cm / ściany zewnętrzne/, więźba dachowa drewniana kryta trapezową blachą ocynkowaną na łatach drewnianych. Stropy Akermana o gr. 20 cm ocieplony polepą o gr. ok. 10 cm. Stan istniejący elewacji: Cokół tynk cementowy gładki, Kondygnacje nadziemne tynk cementowo wapienny, nakrapiane; gzymsy i opaski okien malowane. Ściany zakończone są murowanymi gzymsami ozdobnymi, wokół okien wykonano opaski dekoracyjne. Stolarka okienna z PCW nowa z szybą termoizolacyjną, drzwi z profili aluminiowych; wymieniona w 2006 roku.

komina zewnętrznego, przebudowa schodów zewnętrznych do kotłowni i przebudowa chodników i opasek betonowych. 2.

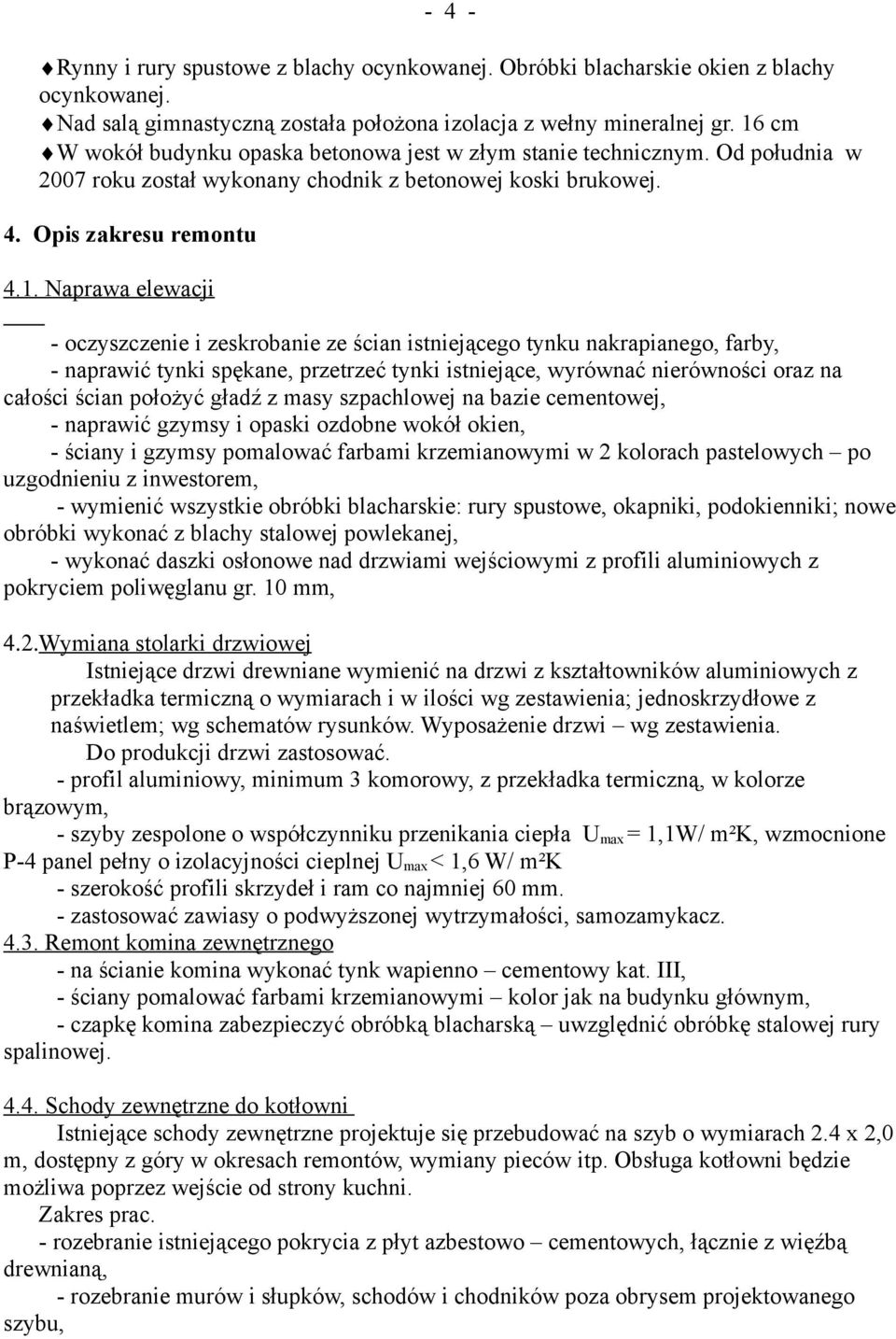

4 - 4 - Rynny i rury spustowe z blachy ocynkowanej. Obróbki blacharskie okien z blachy ocynkowanej. Nad salą gimnastyczną została położona izolacja z wełny mineralnej gr. 16 cm W wokół budynku opaska betonowa jest w złym stanie technicznym. Od południa w 2007 roku został wykonany chodnik z betonowej koski brukowej. 4. Opis zakresu remontu 4.1. Naprawa elewacji - oczyszczenie i zeskrobanie ze ścian istniejącego tynku nakrapianego, farby, - naprawić tynki spękane, przetrzeć tynki istniejące, wyrównać nierówności oraz na całości ścian położyć gładź z masy szpachlowej na bazie cementowej, - naprawić gzymsy i opaski ozdobne wokół okien, - ściany i gzymsy pomalować farbami krzemianowymi w 2 kolorach pastelowych po uzgodnieniu z inwestorem, - wymienić wszystkie obróbki blacharskie: rury spustowe, okapniki, podokienniki; nowe obróbki wykonać z blachy stalowej powlekanej, - wykonać daszki osłonowe nad drzwiami wejściowymi z profili aluminiowych z pokryciem poliwęglanu gr. 10 mm, 4.2.Wymiana stolarki drzwiowej Istniejące drzwi drewniane wymienić na drzwi z kształtowników aluminiowych z przekładka termiczną o wymiarach i w ilości wg zestawienia; jednoskrzydłowe z naświetlem; wg schematów rysunków. Wyposażenie drzwi wg zestawienia. Do produkcji drzwi zastosować. - profil aluminiowy, minimum 3 komorowy, z przekładka termiczną, w kolorze brązowym, - szyby zespolone o współczynniku przenikania ciepła U max = 1,1W/ m²k, wzmocnione P-4 panel pełny o izolacyjności cieplnej U max < 1,6 W/ m²k - szerokość profili skrzydeł i ram co najmniej 60 mm. - zastosować zawiasy o podwyższonej wytrzymałości, samozamykacz Remont komina zewnętrznego - na ścianie komina wykonać tynk wapienno cementowy kat. III, - ściany pomalować farbami krzemianowymi kolor jak na budynku głównym, - czapkę komina zabezpieczyć obróbką blacharską uwzględnić obróbkę stalowej rury spalinowej Schody zewnętrzne do kotłowni Istniejące schody zewnętrzne projektuje się przebudować na szyb o wymiarach 2.4 x 2,0 m, dostępny z góry w okresach remontów, wymiany pieców itp. Obsługa kotłowni będzie możliwa poprzez wejście od strony kuchni. Zakres prac. - rozebranie istniejącego pokrycia z płyt azbestowo cementowych, łącznie z więźbą drewnianą, - rozebranie murów i słupków, schodów i chodników poza obrysem projektowanego szybu,

oczyszczenie i zeskrobanie ze ścian istniejącego tynku nakrapianego, farby, - naprawić tynki spękane, przetrzeć tynki istniejące, wyrównać nierówności oraz na całości ścian położyć gładź z masy

5 wykonanie fundamentów i ścianki zewnętrznej, wykonanie obramienia z kątownika 60x60x6mm, - wykonanie daszku ze stali z pokryciem z blachy stalowej powlekanej, - otynkowanie ścian wewnętrznych szybu i malowanie farbami krzemianowymi, - wykonanie izolacji przeciwwilgociowych ścian zewnętrznych, 4.5. Opaska i schody zewnętrzne - rozebranie istniejących opasek wokół budynków i chodników z betonu i płytek betonowych 50x50x7 cm, - rozebranie istniejących schodów zewnętrznych wykonanych z gruzu ceglanego i betonu, - nowe chodniki i opaski wykonać z betonowej kostki brukowej o grubości 6 cm, szarej na podsypce piaskowej, chodniki i opaski ograniczyć obrzeżami betonowymi 20 x 6 cm, - schody zewnętrzne wykonać z betonowej kostki brukowej gr. 6 cm na podsypce cementowo piaskowej, stopnie ograniczyć obrzeżami o wym. 30 x 8 cm na ławie betonowej. Główne schody wejściowe wykonać z kostki ozdobnej. Wszystkie prace wykonać zgodnie z normami, sztuką budowlaną, oraz Specyfikacjami technicznymi wykonania i odbioru robót wydanymi przez producenta materiałów. Szczegółowy zakres i ilość robót do wykonania podaje przedmiar robót. Pozostałe, nieujęte w niniejszym opracowaniu prace do uzgodnienia z Inwestorem.

Opaska i schody zewnętrzne - rozebranie istniejących opasek wokół budynków i chodników z betonu i płytek betonowych 50x50x7 cm, - rozebranie istniejących schodów zewnętrznych wykonanych z gruzu

6 - 6 - WYTYCZNE DO PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA PRZY WYKONYWANIU ROBÓT OCIEPLENIA ELEWACJI BUDYNKU Na każdej budowie powinna być wywieszona Instrukcja o Przestrzeganiu Bezpieczeństwa i Higieny Pracy obowiązująca wszystkich pracowników Szczegółowe przepisy dotyczące pracy przy wykonywaniu robót remontu elewacji. 1.Przy ustawianiu rusztowań obowiązują wymagania: Rusztowanie zastosowane do powyższych robót powinno być typowe oraz zaopatrzone w atest wytwórni Montaż rusztowań powinien być wykonany zgodnie z instrukcją producenta Do pracy na rusztowaniu należy przystąpić po komisyjnym odbiorze przez nadzór techniczny, obligatoryjnie potwierdzony wpisem do dziennika budowy Rusztowanie winno posiadać: - pomost o powierzchni wystarczającej dla zatrudnionych oraz do składowania na nim narzędzi oraz niezbędnej ilości materiałów - konstrukcję dopasowaną do przeniesienia obciążeń użytkowych i składowych - przy wnoszeniu i przy rozbiórce, ogrodzoną (poręczami lub deskami) strefę, niebezpieczną o szerokości co najmniej 1/10 wysokości, jednak nie mniej nią 6m to samo dotyczy pracy przy ocieplaniu elewacji może zachodzić obawa o spadające materiały, narzędzia i gruz - daszki ochronne, na wysokości nie mniejszej niż 2,4m od terenu i ze spadkiem 45 w kierunku źródła zagrożenia. Pokrycie daszków powinno być szczelne i dostatecznie wytrzymale na przebicie przez spadające przedmioty. W miejscach przejść i przejazdów szerokość daszka ochronnego powinna wynosić co najmniej 1m więcej niż szerokość przejścia lub przejazdu - co najmniej 2 pomosty roboczy i zabezpieczający. Deski pomostowe muszą być usztywnione i ułożone szczelnie. Rusztowanie powinno: - zapewniające bezpieczną komunikację pionową i swobodny dostęp do stanowisk pracy. - posiadać pomosty robocze, zabezpieczone poręczami ochronnymi w deskami odbojnicowymi, zgodnie z warunkami BHP - być sprawdzane po każdym silnym wietrze, po opadach atmosferycznych, przerwach w pracy dłuższych niż 10 dni - być ustawione na podłożu (grunt, konstrukcja), które zapewni stabilność rusztowania oraz powinno mieć zapewnione stałe odwodnienie oraz odpływ wód opadowych od budynku. - ustawione być w bezpiecznej odległości od linii energetycznych Wszelkie przejścia znajdujące się w bezpośrednim sąsiedztwie rusztowań muszą być zabezpieczone daszkami ochronnymi.

Przy ustawianiu rusztowań obowiązują wymagania: Rusztowanie zastosowane do powyższych robót powinno być typowe oraz zaopatrzone w atest wytwórni Montaż rusztowań powinien być wykonany zgodnie z

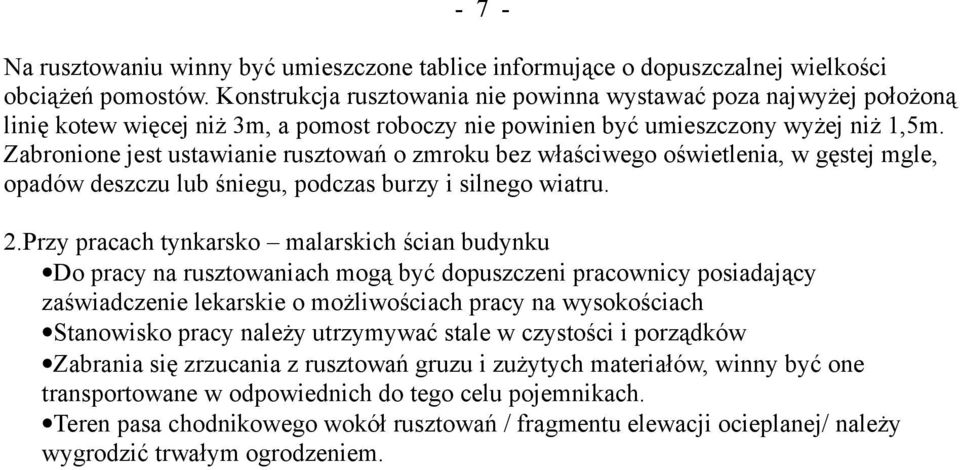

7 - 7 - Na rusztowaniu winny być umieszczone tablice informujące o dopuszczalnej wielkości obciążeń pomostów. Konstrukcja rusztowania nie powinna wystawać poza najwyżej położoną linię kotew więcej niż 3m, a pomost roboczy nie powinien być umieszczony wyżej niż 1,5m. Zabronione jest ustawianie rusztowań o zmroku bez właściwego oświetlenia, w gęstej mgle, opadów deszczu lub śniegu, podczas burzy i silnego wiatru. 2.Przy pracach tynkarsko malarskich ścian budynku Do pracy na rusztowaniach mogą być dopuszczeni pracownicy posiadający zaświadczenie lekarskie o możliwościach pracy na wysokościach Stanowisko pracy należy utrzymywać stale w czystości i porządków Zabrania się zrzucania z rusztowań gruzu i zużytych materiałów, winny być one transportowane w odpowiednich do tego celu pojemnikach. Teren pasa chodnikowego wokół rusztowań / fragmentu elewacji ocieplanej/ należy wygrodzić trwałym ogrodzeniem.

Zabronione jest ustawianie rusztowań o zmroku bez właściwego oświetlenia, w gęstej mgle, opadów deszczu lub śniegu, podczas burzy i silnego wiatru. 2.
