OPINIA GEOTECHNICZNA (dla celów projektowych)

Transkrypt

1 M e c h a n i k a G r u n t ó w mgr inż. Wojciech Świerad Płock ul. Dybowskiego 40 Bank Pekao S.A. II oddz. w Płocku Konto nr MG 63/15 OPINIA GEOTECHNICZNA (dla celów projektowych) Przedmiot opracowania Budowa placu dojrzewania i magazynowania stabilizatu oraz kompostu wraz z niezbędną infrastrukturą w ramach zadania: modernizacja i rozbudowa zakładu mechaniczno-biologicznego przetwarzania odpadów ZUOK Kobierniki gm.stara Białą Zleceniodawca: JZB KONSTRUKCJE USŁUGI PROJEKTOWE Zbigniew Błaszczak Płock ul. Kossobudzkiego 6/26 Autor opracowania: Płock 2015

2 SPIS TREŚCI I. CZĘŚĆ TEKSTOWA 1. Wstęp 1.1. Podstawa formalna opracowania 1.2. Cel i zakres opracowania 1.3. Techniczne podstawy opracowania 2. Geologiczna i morfologiczna charakterystyka terenu 3. Wyniki technicznych badań podłoża gruntowego 3.1. Opis badań polowych 3.2. Charakterystyka warunków gruntowych 3.3. Warunki wodne 4. Wnioski i zalecenia II. ZAŁĄCZNIKI 1. Mapa lokalizacyjna w skali 1: Mapa dokumentacyjna (sytuacyjno - wysokościowa w skali 1:500) z zaznaczonymi miejscami badań geologicznych podłoża 3. Metryki otworów badawczych i profile geologiczno inżynierskie 4. Wykaz symboli i oznaczeń stosowanych na profilach i przekrojach geologiczno - inżynierskich oraz w metrykach otworów badawczych 2

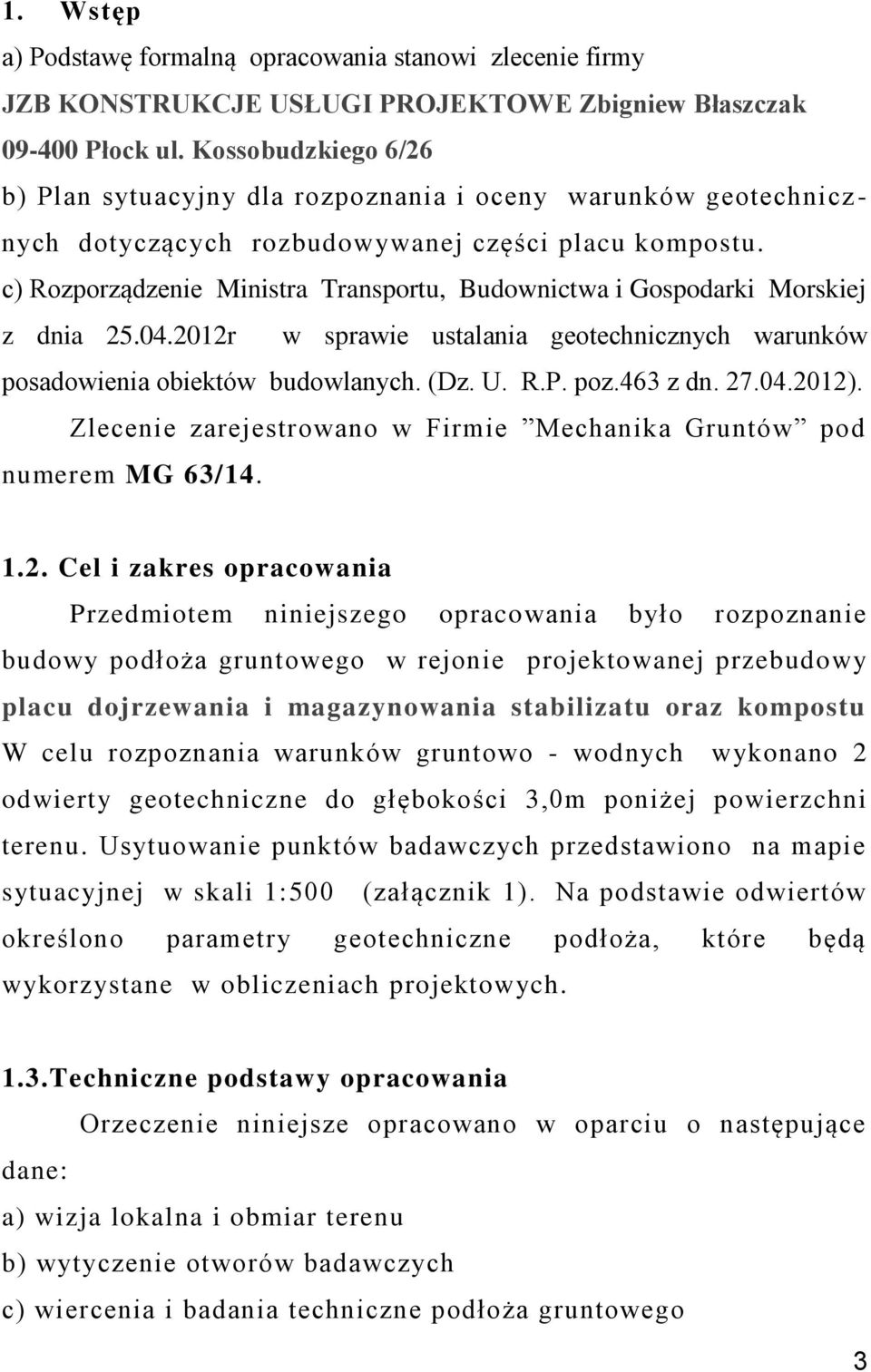

3 1. Wstęp a) Podstawę formalną opracowania stanowi zlecenie firmy JZB KONSTRUKCJE USŁUGI PROJEKTOWE Zbigniew Błaszczak Płock ul. Kossobudzkiego 6/26 b) Plan sytuacyjny dla rozpoznania i oceny warunków geotechnicz - nych dotyczących rozbudowywanej części placu kompostu. c) Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia r w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych. (Dz. U. R.P. poz.463 z dn ). Zlecenie zarejestrowano w Firmie Mechanika Gruntów pod numerem MG 63/ Cel i zakres opracowania Przedmiotem niniejszego opracowania było rozpoznanie budowy podłoża gruntowego w rejonie projektowanej przebudowy placu dojrzewania i magazynowania stabilizatu oraz kompostu W celu rozpoznania warunków gruntowo - wodnych wykonano 2 odwierty geotechniczne do głębokości 3,0m poniżej powierzchni terenu. Usytuowanie punktów badawczych przedstawiono na mapie sytuacyjnej w skali 1:500 (załącznik 1). Na podstawie odwiertów określono parametry geotechniczne podłoża, które będą wykorzystane w obliczeniach projektowych. 1.3.Techniczne podstawy opracowania Orzeczenie niniejsze opracowano w oparciu o następujące dane: a) wizja lokalna i obmiar terenu b) wytyczenie otworów badawczych c) wiercenia i badania techniczne podłoża gruntowego 3

4 d) badania laboratoryjne pobranych próbek materiału gruntowego e) odnośne polskie normy i literatura związana z tematem f) Prawo budowlane art.34 ust 3 p.4 i 6 geotechniczne warunki posadowienia obiektu. g) Rozporządzenie Ministra Spraw Wewnętrznych z dnia r w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych. 2.Geologiczna i morfologiczna charakterystyka terenu Pod względem geomorfologicznym teren projektowanych badań znajduje się w obrębie Niziny Środkowo-Mazowieckiej w obrębie prawego tarasu erozyjnego rzeki Wisły. Charakterystykę budowy geologicznej terenu projektowanych badań oparto na Mapie Geologicznej Polski w skali 1: arkusz Płock. W strefie głębokości interesującej ze względu na charakter przyszłego przeznaczenia wyników badań podłoże terenu budują osady czwartorzędowe. Są to gliny zwałowe zlodowacenia środkowopolskiego litologicznie wykształcone jako gliny piaszczyste i gliny piaszczyste zwięzłe. Warstwa ta w tym rejonie może osiągać miąższość ponad 40m. Na badanym terenie powierzchniowe warstwy tworzą pakiety utworów eolicznych (piaski drobne i średnie). Warstwy tych utworów są nieznacznej miąższości i zalegają średnio do poziomu około 2,50metra. Strop czwartorzędowych utworów morenowych znajduje się bezpośrednio pod w/w warstwami piasków lub utworów nasypowych. W podłożu występują twardoplastyczne gliny piaszczyste przechodzące w gliny piaszczyste zwięzłe od poziomu około 2,20m poniżej poziomu terenu(p.1), 2,50mppt (p.2). Utwory te są w stanie twardoplastycznym o I L w przedziale 0,20-0,25. 4

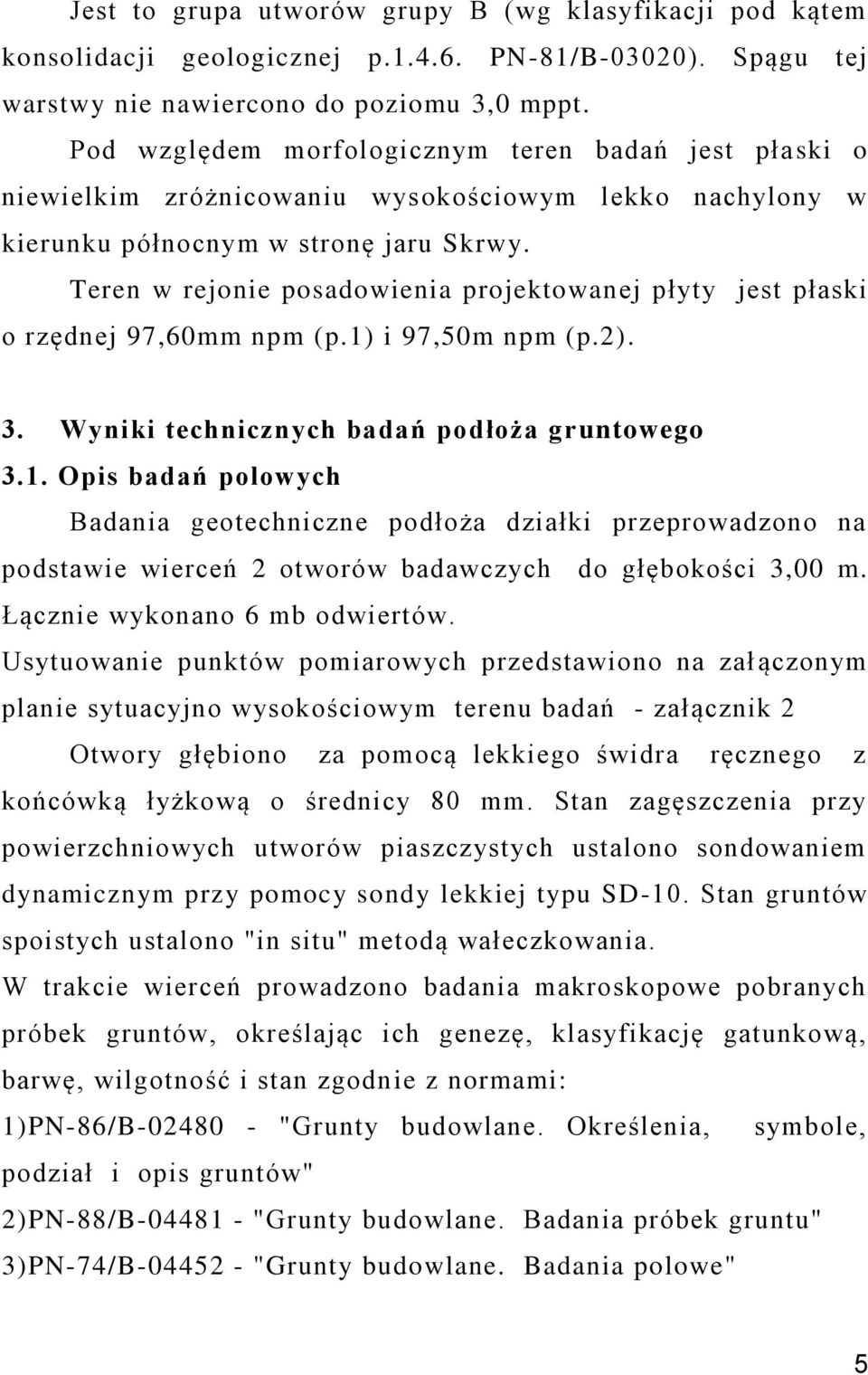

5 Jest to grupa utworów grupy B (wg klasyfikacji pod kątem konsolidacji geologicznej p PN-81/B-03020). Spągu tej warstwy nie nawiercono do poziomu 3,0 mppt. Pod względem morfologicznym teren badań jest płaski o niewielkim zróżnicowaniu wysokościowym lekko nachylony w kierunku północnym w stronę jaru Skrwy. Teren w rejonie posadowienia projektowanej płyty jest płaski o rzędnej 97,60mm npm (p.1) i 97,50m npm (p.2). 3. Wyniki technicznych badań podłoża gruntowego 3.1. Opis badań polowych Badania geotechniczne podłoża działki przeprowadzono na podstawie wierceń 2 otworów badawczych do głębokości 3,00 m. Łącznie wykonano 6 mb odwiertów. Usytuowanie punktów pomiarowych przedstawiono na załączonym planie sytuacyjno wysokościowym terenu badań - załącznik 2 Otwory głębiono za pomocą lekkiego świdra ręcznego z końcówką łyżkową o średnicy 80 mm. Stan zagęszczenia przy powierzchniowych utworów piaszczystych ustalono sondowaniem dynamicznym przy pomocy sondy lekkiej typu SD-10. Stan gruntów spoistych ustalono "in situ" metodą wałeczkowania. W trakcie wierceń prowadzono badania makroskopowe pobranych próbek gruntów, określając ich genezę, klasyfikację gatunkową, barwę, wilgotność i stan zgodnie z normami: 1)PN-86/B "Grunty budowlane. Określenia, symbole, podział i opis gruntów" 2)PN-88/B "Grunty budowlane. Badania próbek gruntu" 3)PN-74/B "Grunty budowlane. Badania polowe" 5

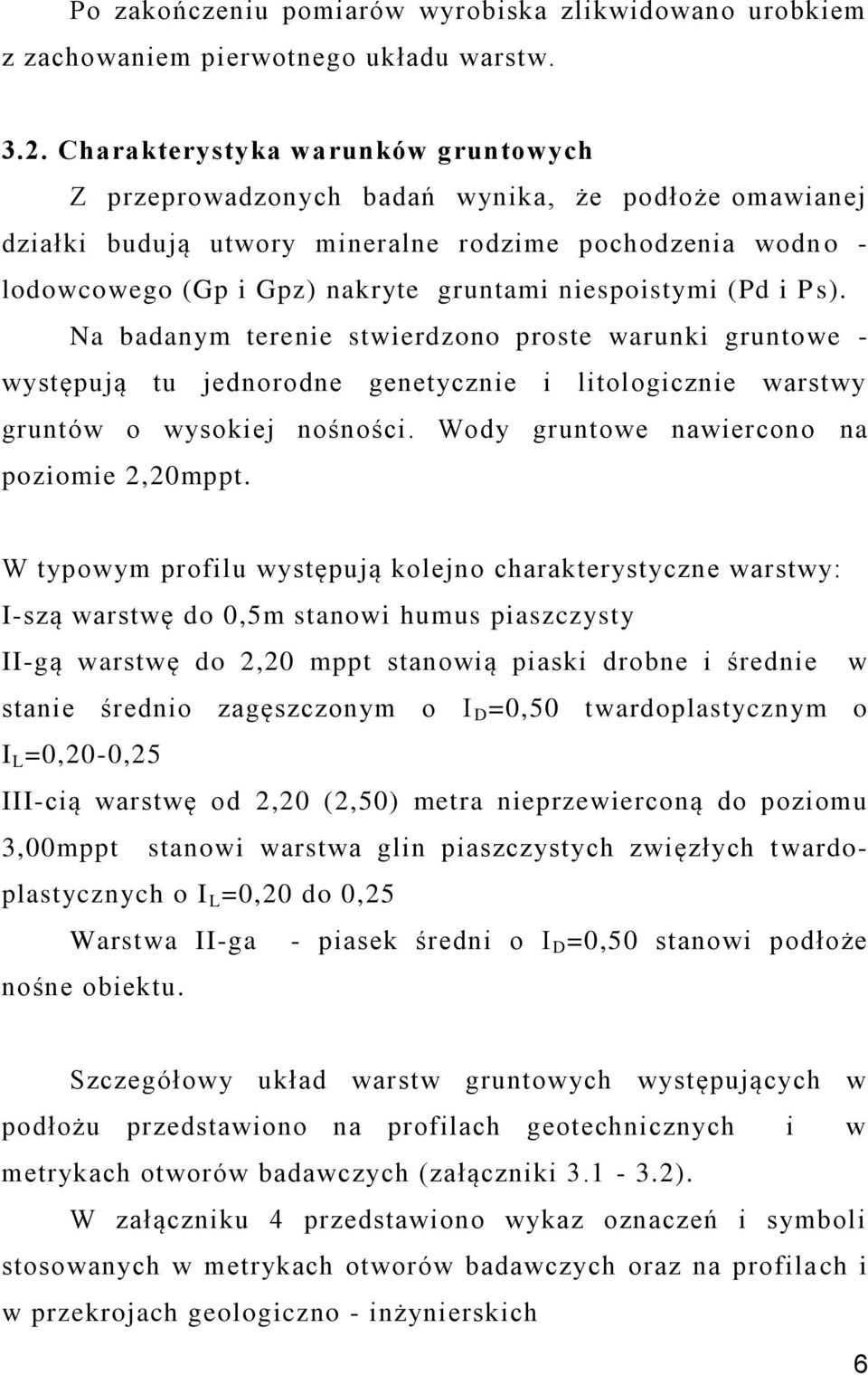

6 Po zakończeniu pomiarów wyrobiska zlikwidowano urobkiem z zachowaniem pierwotnego układu warstw Charakterystyka warunków gruntowych Z przeprowadzonych badań wynika, że podłoże omawianej działki budują utwory mineralne rodzime pochodzenia wodn o - lodowcowego (Gp i Gpz) nakryte gruntami niespoistymi (Pd i P s). Na badanym terenie stwierdzono proste warunki gruntowe - występują tu jednorodne genetycznie i litologicznie warstwy gruntów o wysokiej nośności. Wody gruntowe nawiercono na poziomie 2,20mppt. W typowym profilu występują kolejno charakterystyczne warstwy: I-szą warstwę do 0,5m stanowi humus piaszczysty II-gą warstwę do 2,20 mppt stanowią piaski drobne i średnie w stanie średnio zagęszczonym o I D =0,50 twardoplastycznym o I L =0,20-0,25 III-cią warstwę od 2,20 (2,50) metra nieprzewierconą do poziomu 3,00mppt stanowi warstwa glin piaszczystych zwięzłych twardoplastycznych o I L =0,20 do 0,25 Warstwa II-ga - piasek średni o I D =0,50 stanowi podłoże nośne obiektu. Szczegółowy układ warstw gruntowych występujących w podłożu przedstawiono na profilach geotechnicznych i w metrykach otworów badawczych (załączniki ). W załączniku 4 przedstawiono wykaz oznaczeń i symboli stosowanych w metrykach otworów badawczych oraz na profila ch i w przekrojach geologiczno - inżynierskich 6

7 3.3 Warunki wodne W trakcie wierceń wykonanych w dniu stwierdzono w p.nr 2 wodę gruntową ustabilizowaną na poziomie 2,20mppt). Punkt nr 1 bez wody do 3,0mppt. 4. Wnioski z badań geotechnicznych Z przeprowadzonych badań geologiczno - inżynierskich wynika, że podłoże działki, na której zaprojektowano budowę tacy dla składowania kompostu nadaje się do posadowienia w sposób bezpośredni na warstwie piasków średnich o stopniu zagęszczenia 0,45 na poziomie 0,50mppt. Teren jest I-szej kategorii geotechnicznej proste warunki gruntowe, warstwy gruntowe jednorodne litologicznie, równoległe do poziomu terenu. W poziomie posadowienia nie występują wody gruntowe. W zamieszczonych poniżej tablicach przedstawiono parametry geotechniczne podłoża w poziomie posadowienia. Parametry geotechniczne ( wartości charakterystyczne i obliczeniowe ) poziom posadowienia [m] rodzaj gruntu kąt tarcia wewnętrznego u spójność cu ciężar objętościowy D ciężar objętościowy B N C N D N B 0,50m poniżej terenu Ps I D =0,45 33,00 o 29,7 o 0,0kPa 0,0kPa 18,50 kn/m 3 16,65 kn/m 3 18,50 kn/m 3 16,65 kn/m 3 0,0 0,0 26,09 17,81 12,22 7,20 Obliczenia nośności podłoża należy prowadzić zgodnie z PN-81/B według 1 SG (załącznik 1 normy) i poprawką do normy PKNMiJ z roku 1988 dotyczącą fundamentów pasmowych posadowionych na gruntach sypkich. 7

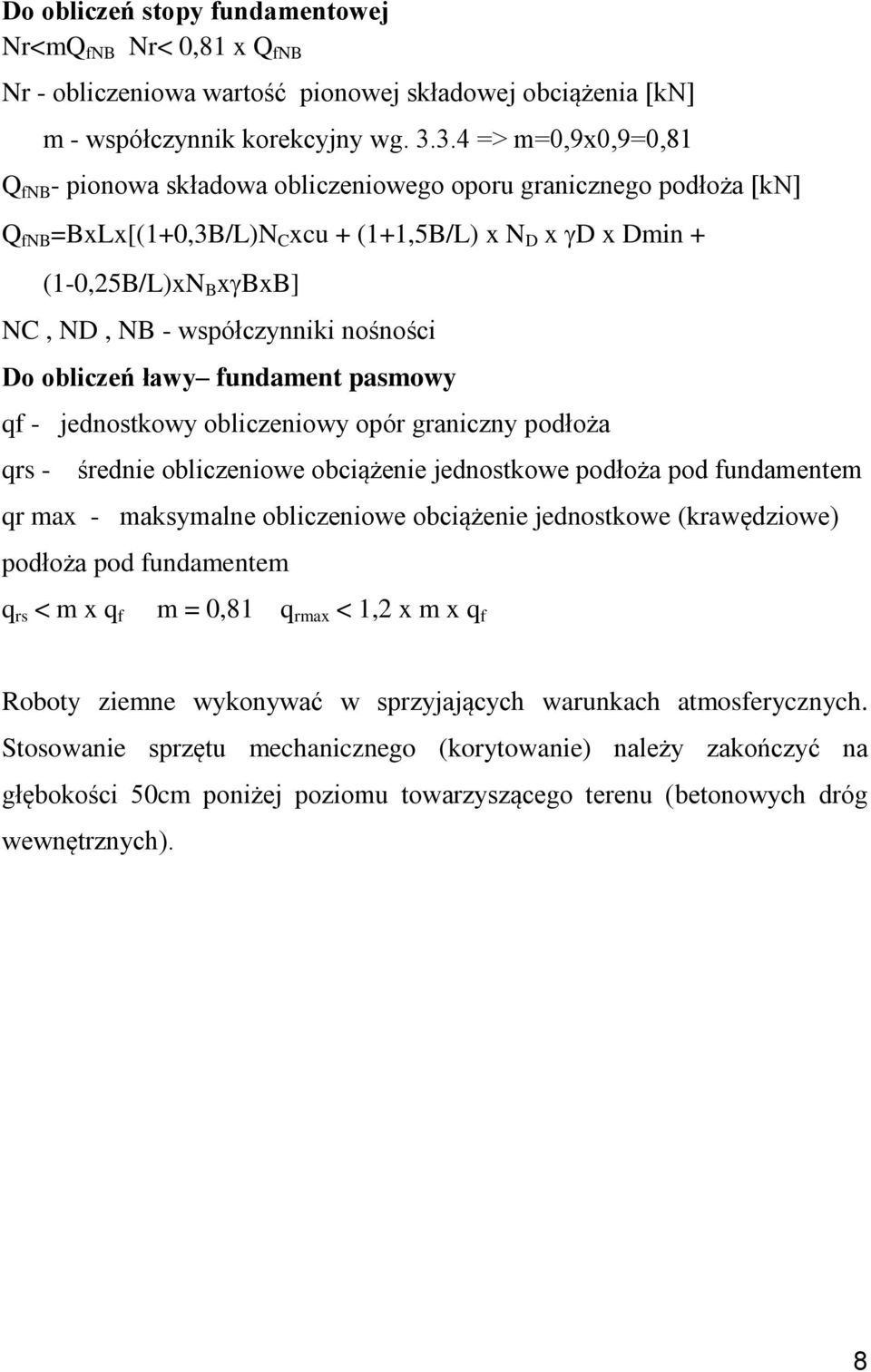

8 Do obliczeń stopy fundamentowej Nr<mQ fnb Nr< 0,81 x Q fnb Nr - obliczeniowa wartość pionowej składowej obciążenia [kn] m - współczynnik korekcyjny wg => m=0,9x0,9=0,81 Q fnb - pionowa składowa obliczeniowego oporu granicznego podłoża [kn] Q fnb =BxLx[(1+0,3B/L)N C xcu + (1+1,5B/L) x N D x D x Dmin + (1-0,25B/L)xN B x BxB] NC, ND, NB - współczynniki nośności Do obliczeń ławy fundament pasmowy qf - jednostkowy obliczeniowy opór graniczny podłoża qrs - średnie obliczeniowe obciążenie jednostkowe podłoża pod fundamentem qr max - maksymalne obliczeniowe obciążenie jednostkowe (krawędziowe) podłoża pod fundamentem q rs < m x q f m = 0,81 q rmax < 1,2 x m x q f Roboty ziemne wykonywać w sprzyjających warunkach atmosferycznych. Stosowanie sprzętu mechanicznego (korytowanie) należy zakończyć na głębokości 50cm poniżej poziomu towarzyszącego terenu (betonowych dróg wewnętrznych). 8

9 Załączniki 9

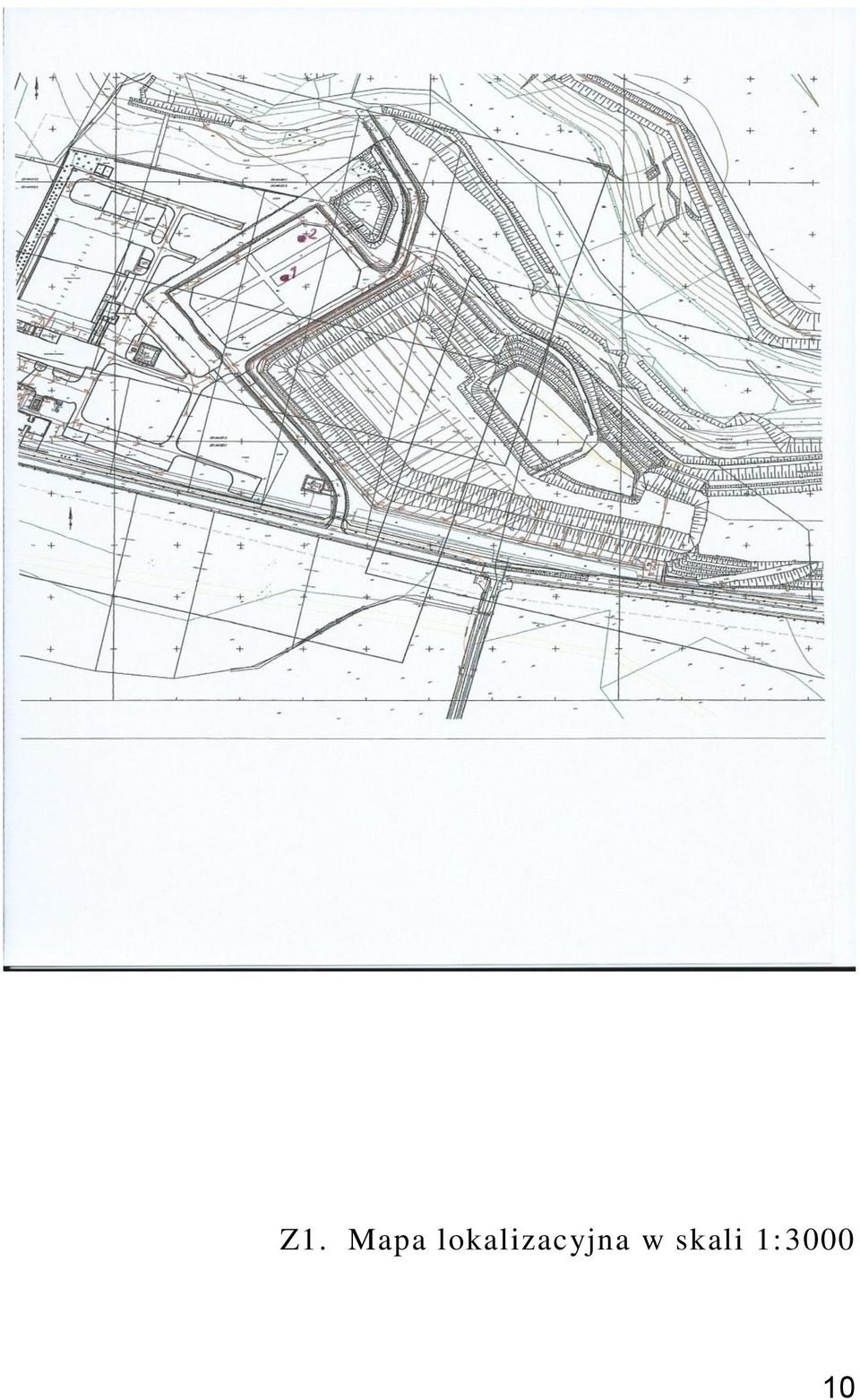

10 Z1. Mapa lokalizacyjna w skali 1:

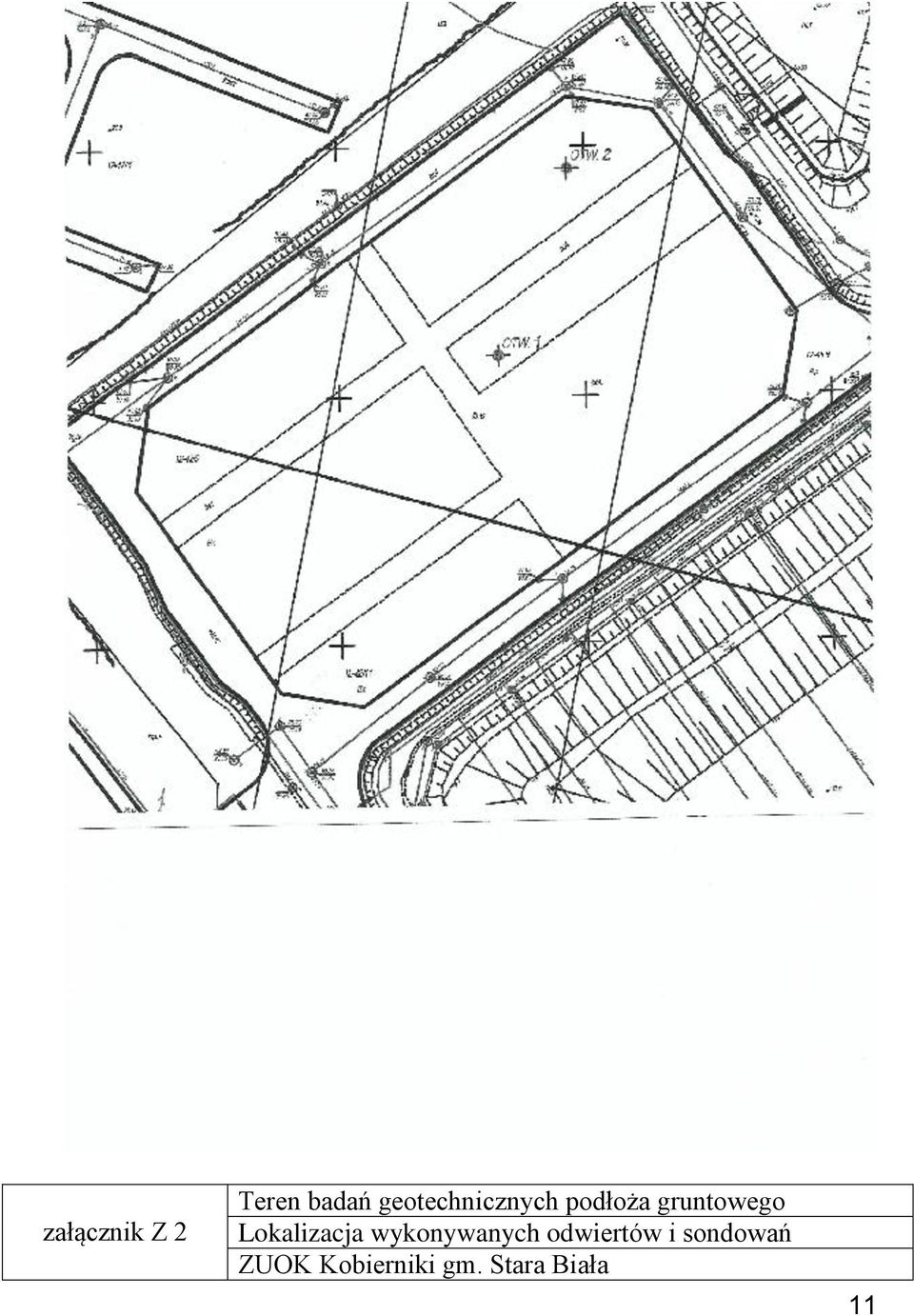

11 załącznik Z 2 Teren badań geotechnicznych podłoża gruntowego Lokalizacja wykonywanych odwiertów i sondowań ZUOK Kobierniki gm. Stara Biała 11

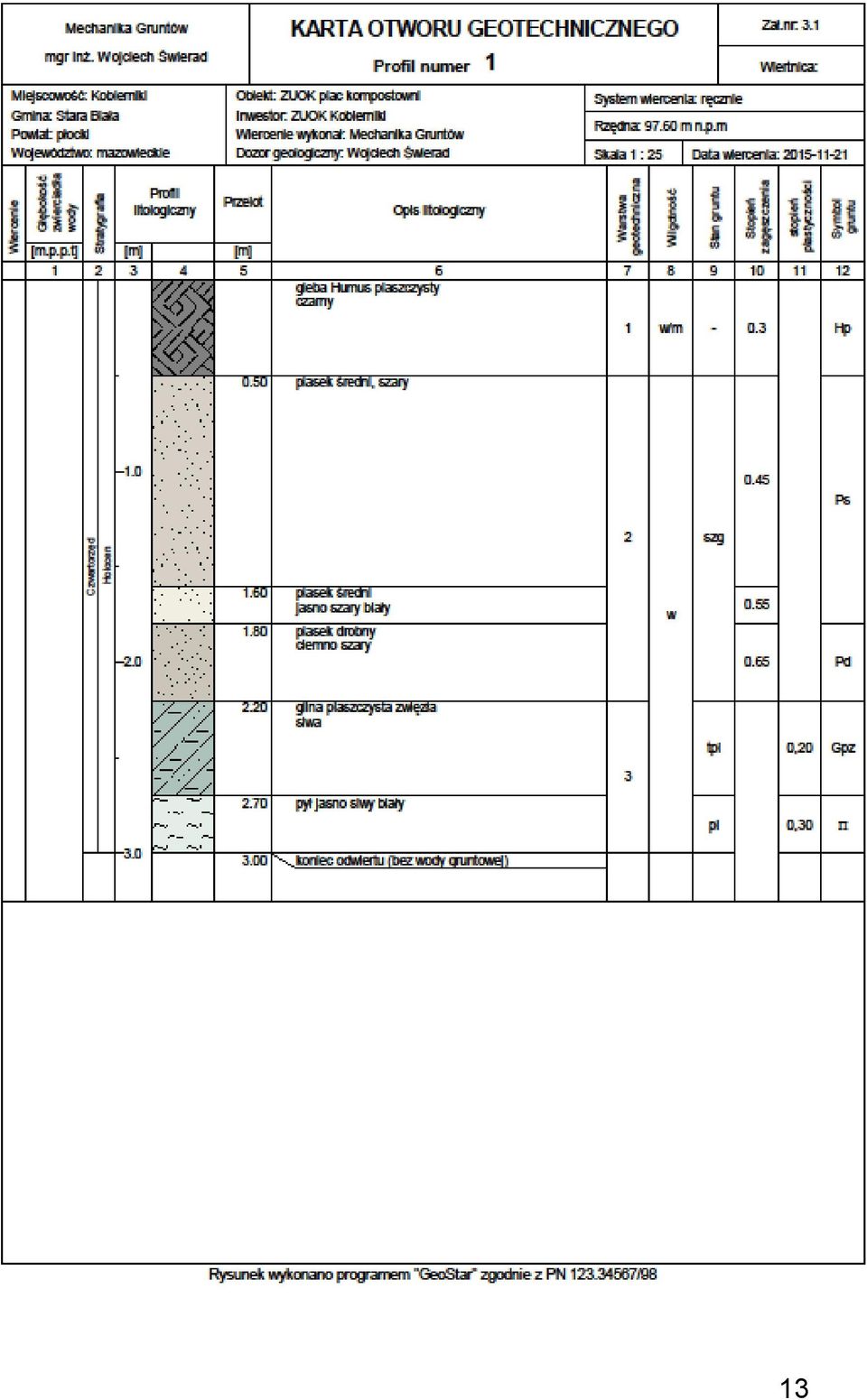

12 Załącznik Z 3 Metryki i profile litologiczne (karty otworów geotechnicznych) 12

13 13

14 14

15 załącznik Z 4 Wykaz symboli stosowanych na profilach i przekrojach Grunty mineralne rodzime (nieskaliste) Kamieniste KW zwietrzelina KWg zwietrzelina gliniasta KR rumosz KRg rumosz gliniasty KO otoczaki Gruboziarniste Ż żwir Żg żwir gliniasty Po pospółka Pog pospółka gliniasta Drobnoziarniste niespoiste Pr piasek gruboziarnisty Ps piasek śrenioziarnisty Pd piasek drobnoziarnisty P piasek pylasty Drobnoziarniste spoiste Pg piasek gliniasty p pył piaszczysty pył Gp glina piaszczysta G glina G glina pylasta Gpz glina piaszczysta zwięzła Gz glina zwięzła Gpz glina pylasta zwięzła Ip ił piaszczysty I ił I ił pylasty Grunty organiczne rodzime H grunt próchniczny Hp humus piaszczysty Nm namuł Gy gytia T torf WB węgiel brunatny WK węgiel kamienny Grunty nasypowe NB nasyp budowlany NN nasyp niebudowlany 3 numer odwiertu 107,00 rzędna otworu (m npm) Znaki dodatkowe dotyczące opisu gruntów + domieszki / na pograniczu // przewarstwienia /// laminy ( ) w nawiasie określenia uzupełniające Opróbowanie wierceń próbka o naturalnym uziarnieniu (NU) próbka o naturalnej strukturze (NNS) próbka o naturalnej wilgotności (NW) próbka wody gruntowej (WG) Oznaczenie wody w gruncie piezometryczny poziom wody (PPW) ustalony w czasie wiercenia i głębokość w metrach nawiercony poziom wody gruntowej i głębokość w metrach grunt nawodniony grunt mokry : grunt wilgotny ~~ sączenia Oznaczenia wilgotności s suchy mw mało wilgotny w wilgotny m mokry nw nawodniony Oznaczenia stanu gruntu I L stopień plastyczności I D stopień zagęszczenia Stan gruntów sypkich ln luźny szg średnio zagęszczony zg zagęszczony bzg bardzo zagęszczony stan gruntów spoistych zw zwarty pzw półzwarty tpl twardoplastyczny pl plastyczny mpl miękkoplstyczny pł płynny 15

16 16
