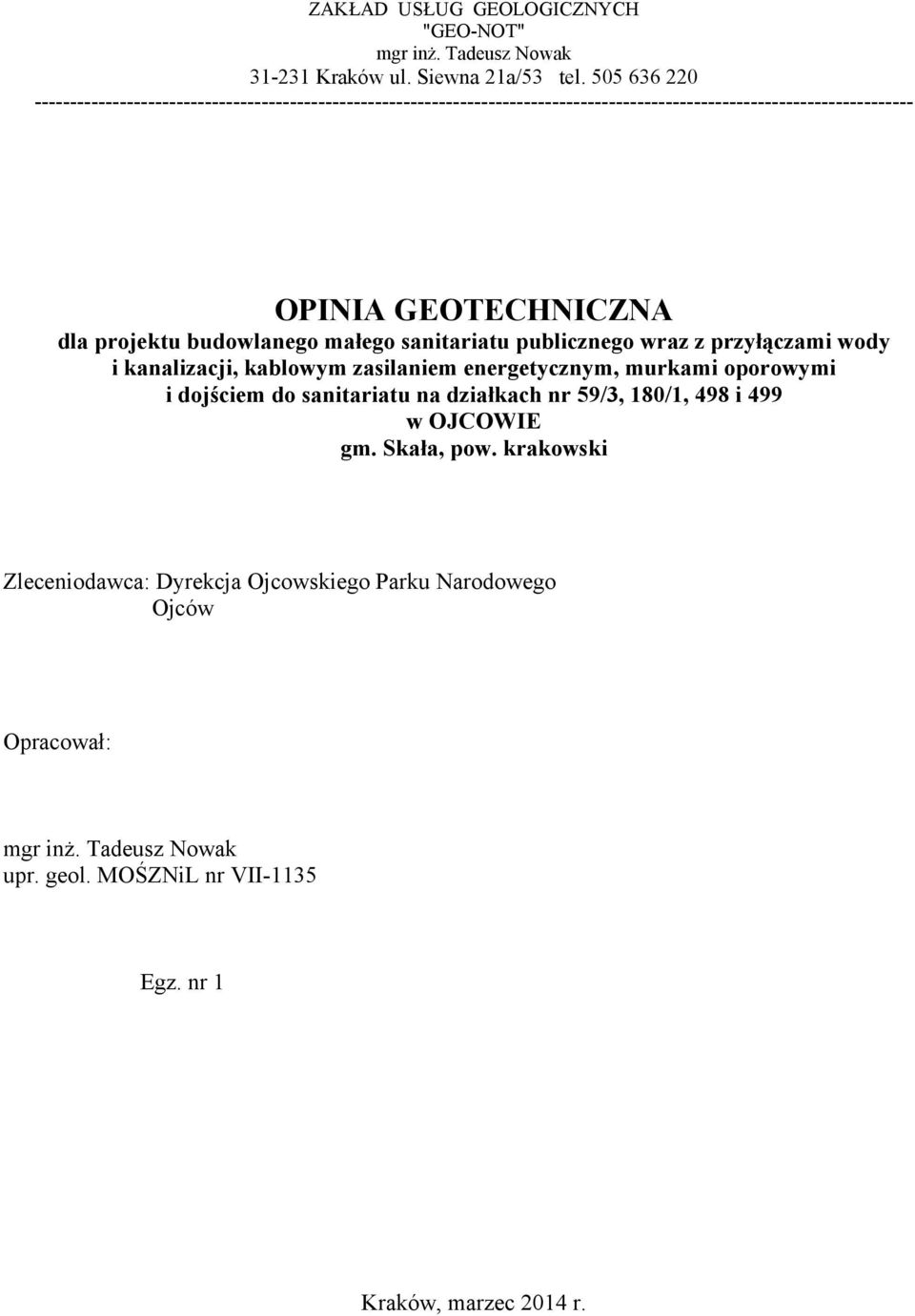

1 ZAKŁAD USŁUG GEOLOGICZNYCH "GEO-NOT" mgr inż. Tadeusz Nowak Kraków ul. Siewna 21a/53 tel OPINIA GEOTECHNICZNA dla projektu budowlanego małego sanitariatu publicznego wraz z przyłączami wody i kanalizacji, kablowym zasilaniem energetycznym, murkami oporowymi i dojściem do sanitariatu na działkach nr 59/3, 180/1, 498 i 499 w OJCOWIE gm. Skała, pow. krakowski Zleceniodawca: Dyrekcja Ojcowskiego Parku Narodowego Ojców Opracował: mgr inż. Tadeusz Nowak upr. geol. MOŚZNiL nr VII-1135 Egz. nr 1 Kraków, marzec 2014 r.

2 2 SPIS TREŚCI nr strony I. Wstęp... 3 II. Położenie i rzeźba terenu badań... 3 III. Budowa geologiczna... 3 IV. Warunki wodne... 4 V. Charakterystyka warunków geotechnicznych... 4 VI. Wnioski... 5 SPIS ZAŁĄCZNIKÓW 1. Orientacja w skali 1: Mapa dokumentacyjna w skali 1: Karta dokumentacyjna otworu 4. Legenda do przekroju (profilu). 5. Objaśnienia znaków i symboli użytych na przekrojach (profilu) 6. Kserokopia świadectwa uprawnień zawodowych.

3 3 I. WSTĘP Opinię geotechniczną opracował Zakład Usług Geologicznych Kraków ul. Siewna 21a/53 na zlecenie Dyrekcji Ojcowskiego Parku Narodowego. Celem badań było rozpoznanie warunków gruntowo-wodnych, podanie parametrów geotechnicznych gruntów poszczególnych warstw geotechnicznych oraz ocena geotechniczna podłoża terenu w miejscu projektowanego jednokondygnacyjnego budynku małego sanitariatu publicznego wraz z przyłączami wody, kanalizacji, energii elektrycznej, murkami oporowymi i dojściem do sanitariatu. Zakres badań obejmujący lokalizację i głębokość otworu badawczego uzgodniono z Inwestorem. Etap projektowania - projekt budowlany. Opinię opracowano na podstawie: - 1 otworu badawczego o średnicy 110 mm wykonanego systemem mechanicznym, obrotowym do głębokości 2,8 m ppt w dniu r. - badań makroskopowych próbek gruntu; - wycinka mapy sytuacyjno-wysokościowej w skali 1:500, bez zaznaczonej lokalizacji projektowanego obiektu. Mapa ta jest aktualna i wiernie odzwierciedla istniejącą sytuację i rzeźbę terenu. - tyczenia otworu w nawiązaniu do stałych punktów terenowych i jego niwelacji w nawiązaniu do reperu roboczego zaznaczonego i opisanego na mapie dokumentacyjnej. - materiałów archiwalnych, norm gruntowych i literatury. II. POŁOŻENIE I RZEŹBA TERENU BADAŃ Opiniowany teren znajduje się w południowej części Ojcowa, gmina Skała, w dolinie Prądnika i obejmuje fragment działki nr 59/3. Pod względem morfologicznym jest to fragment terasy rzeki Prądnik, która w wąskim korycie płynie w odległości 20 m na W od terenu badań. Opiniowana działka położona jest na stoku, u podnóża skał wapiennych. Powierzchnia terenu łagodnie opada w kierunku zachodnim, a w miejscu badania geotechnicznego wyniesiona jest do rzędnej 312,16 m npm. Omawiany fragment działki zagospodarowany jest jako łąka z pojedynczymi drzewami. III. BUDOWA GEOLOGICZNA Płytkie podłoże opiniowanego terenu budują czwartorzędowe osady rzeczne wykształcone jako rumosze wapienia, zazębiające się w strefie podstokowej (u podnóża skał) z utworami deluwialnymi wykształconymi jako rumosze gliniaste wapienia. Strop tych osadów nawiercono na głębokości 0,9 m ppt i otworem prowadzonym do głębokości 2,8 m ppt nie zostały przewiercone. Przykrywa je cienka (0,6 m) warstwa czwartorzędowych osadów rzecznych wykształconych jako pyły próchniczne z rumoszem wapiennym.

4 4 Na powierzchni terenu zalega warstwa gleby z pojedynczymi okruchami wapiennymi, o miąższości 0,3 m. IV. WARUNKI WODNE Woda gruntowa w podłożu badanego terenu występuje w warstwie rumoszu wapiennego i posiada zwierciadło swobodne, które nawiercono i ustabilizowało się na głębokości 2,8 m ppt (309,36 m npm). Spływ wody w podłożu odbywa się w kierunku zachodnim do koryta rzeki Prądnik, w której zwierciadło wody w dniu badań terenowych występowało na rzędnej 309,25 m npm. Zwierciadło wody gruntowej może wykazywać wahania sięgające 1,0 m w górę od stanu podanego i jego poziom jest uzależniony od poziomu wody w korycie rzeki. V. CHARAKTERYSTYKA WARUNKÓW GEOTECHNICZNYCH Klasyfikację i charakterystykę gruntów przeprowadzono na podstawie prac polowych - wiercenia, badań makroskopowych próbek gruntu oraz analizy materiałów archiwalnych zgodnie z obowiązującymi normami gruntowymi. Pod warstwą gleby zalegają grunty rodzime rozpatrywane jako podłoże, które podzielono na dwie warstwy geotechniczne różniące się między sobą rodzajem i stanem gruntu oraz zawartością części organicznych. Grunty spoiste warstwy geotechnicznej I zaliczono do grupy konsolidacji C. Dla gruntów spoistych parametrem wiodącym jest stopień plastyczności. Wartości charakterystyczne parametrów geotechnicznych gruntów poszczególnych warstw geotechnicznych ustalone metodą B i C (zgodnie z normą PN-81/B-03020) podano w tabeli załącznika nr 4 - "Legenda do przekrojów". Warstwa geotechniczna I obejmuje czwartorzędowe osady rzeczne wykształcone jako próchniczne pyły zawierające domieszki części organicznych w ilości do 3,5 % oraz domieszki rumoszu wapiennego. Są one w stanie plastycznym, o stopniu plastyczności I L =0,30. Grunty zaliczone do tej warstwy wystąpiły w stropie podłoża, pod glebą, w postaci warstwy o miąższości 0,6 m. Warstwa geotechniczna II obejmuje czwartorzędowe osady rzeczne wykształcone jako rumosze gliniasste wapienia, wilgotne, a w części spągowej nawodnione. Posiadają one do 20 % domieszki próchnicznej gliny pylastej jako wypełniacza. Glina ta jest w stanie plastycznym o stopniu plastyczności I L =0,40. Grunty tej warstwy zalegają w podłożu omawianego terenu, na głębokości 0,9 m ppt i otworem prowadzonym do głębokości 2,8 m ppt nie zostały przewiercone.

5 5 VI. WNIOSKI 1. Powierzchnia opiniowanego terenu łagodnie opada w kierunku zachodnim do koryta rzeki Prądnik. W miejscu badania wyniesiona jest do rzędnej 312,16 m npm. 2. Warunki gruntowe - podłoże jest słabo uwarstwione. Pod warstwą gleby o miąższości 0,3 m zalegają słabonośne grunty warstwy geotechnicznej I o I L =0,30, podścielone średnionośnymi gruntami warstwy geotechnicznej II o I L =0,40 (rumosz gliniasty wapienia). 3. Warunki wodne. Warstwą wodonośną jest warstwa rumoszu zalegającego w dolinie Prądnika, Występuje w nich woda gruntowa o zwierciadle swobodnym, które nawiercono i ustabilizowało się na głębokości 2,8 m ppt tj. na rzędnej 309,36 m npm. Jest to poziom zbliżony do poziomu wody w rzece. Zwierciadło to może ulec okresowemu podniesieniu o 1 m w górę od stanu udokumentowanego. 4. Projektowany budynek sanitariatu publicznego zaleca się posadowić bezpośrednio, na ławach fundamentowych, na głębokości min. 1,0 m ppt, tj. na średnionośnych gruntach warstwy geotechnicznej II (osady kamieniste, słabo obtoczone). 5. Izolację przeciwwilgociową projektowanego budynku należy dostosować do udokumentowanych warunków wodnych 6. Zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. poz. 463 z dnia 27 kwietnia 2012 r) należy przyjąć, że w podłożu przedmiotowego terenu panują proste warunki gruntowe, a projektowany jednokondygnacyjny, niepodpiwniczony budynek sanitariatu publicznego proponuje się zaliczyć do pierwszej kategorii geotechnicznej. /Tadeusz Nowak/

6

7 świder spiralny 110mm Śr. rur i głęb. zarurowania Średnica i rodzaj świdra Głęb. nawierc. ustabiliz. zwierc. wody w m ppt. Głębokość w m ppt. Profil litologiczny Skala 1:50 KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO Nazwa tematu: OJCÓW gm. Skała - sanitariat publiczny wraz z przyłączami na działkach nr 59/3, 180/1, 498 i 499. System wiercenia: mechaniczny Miąższość w-wy w m OPIS MAKROSKOPOWY Rodzaj gruntu i barwa Geneza i stratygrafia wilgotność ilość wałeczkowań mm Gb+ KR wap H+ KR wap KRg wap 0,3 0,6 1,9 gleba z domieszką rumoszu wapienia czarna pył próchniczny z domieszką rumoszu wapienia c. brązowy rumosz gliniasty wapienia brązowy osady rzeczne CZWARTORZĘD w Nr otworu: 1 Rzędna: 312,16 m npm Data wyk: x2 stan gruntu pl rodzaj i głęb. pobranej próbki Zał. nr 3 nr warstwy geotechnicznej I II 2,8 3 Opracował: mgr inż. Nowak Tadeusz

8 OJCÓW gm. Skała - budowa małego sanitariatu publicznego wraz z przyłączami wody i kanalizacji, kablowym zasilaniem energetycznym, murkami oporowymi i dojściem do sanitariatu na działkach nr 59/3, 180/1, 498 i 499. Zawartość części organicznych 0 gleba Gb CZWARTORZĘD pyły próchniczne i rumosze gliniaste wapienia osady rzeczne I H+KR wap C 0,30 23,5 2, % zwietrzały G H jako i spękany wypełniacza. w stropie Parametry wapień skalisty wypełniacza: II KRg wap 0, , ,5 Zał. nr 4

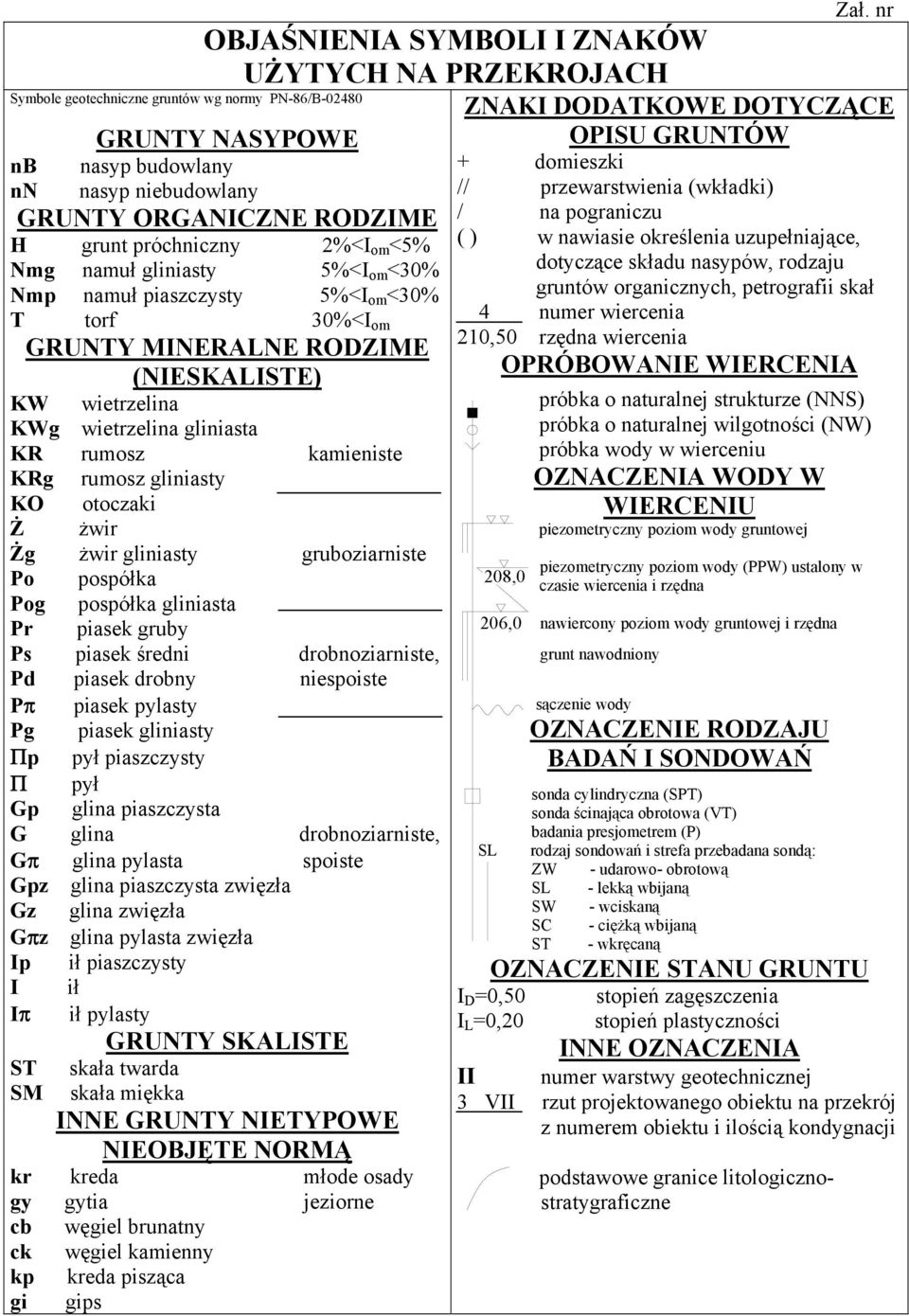

9 Symbole geotechniczne gruntów wg normy PN-86/B OBJAŚNIENIA SYMBOLI I ZNAKÓW UŻYTYCH NA PRZEKROJACH GRUNTY NASYPOWE nb nasyp budowlany nn nasyp niebudowlany GRUNTY ORGANICZNE RODZIME H grunt próchniczny 2%<I om <5% Nmg namuł gliniasty 5%<I om <30% Nmp namuł piaszczysty 5%<I om <30% T torf 30%<I om GRUNTY MINERALNE RODZIME (NIESKALISTE) KW wietrzelina KWg wietrzelina gliniasta KR rumosz kamieniste KRg rumosz gliniasty KO otoczaki Ż żwir Żg żwir gliniasty gruboziarniste Po pospółka Pog pospółka gliniasta Pr piasek gruby Ps piasek średni drobnoziarniste, Pd piasek drobny niespoiste Pπ piasek pylasty Pg piasek gliniasty Πp pył piaszczysty Π pył Gp glina piaszczysta G glina drobnoziarniste, Gπ glina pylasta spoiste Gpz glina piaszczysta zwięzła Gz glina zwięzła Gπz glina pylasta zwięzła Ip ił piaszczysty I ił Iπ ił pylasty GRUNTY SKALISTE ST skała twarda SM skała miękka INNE GRUNTY NIETYPOWE NIEOBJĘTE NORMĄ kr kreda młode osady gy gytia jeziorne cb węgiel brunatny ck węgiel kamienny kp kreda pisząca gi gips Zał. nr ZNAKI DODATKOWE DOTYCZĄCE OPISU GRUNTÓW + domieszki // przewarstwienia (wkładki) / na pograniczu ( ) w nawiasie określenia uzupełniające, dotyczące składu nasypów, rodzaju gruntów organicznych, petrografii skał 4 numer wiercenia 210,50 rzędna wiercenia OPRÓBOWANIE WIERCENIA 208,0 206,0 SL próbka o naturalnej strukturze (NNS) próbka o naturalnej wilgotności (NW) próbka wody w wierceniu OZNACZENIA WODY W WIERCENIU piezometryczny poziom wody gruntowej piezometryczny poziom wody (PPW) ustalony w czasie wiercenia i rzędna nawiercony poziom wody gruntowej i rzędna grunt nawodniony sączenie wody OZNACZENIE RODZAJU BADAŃ I SONDOWAŃ sonda cylindryczna (SPT) sonda ścinająca obrotowa (VT) badania presjometrem (P) rodzaj sondowań i strefa przebadana sondą: ZW - udarowo- obrotową SL - lekką wbijaną SW - wciskaną SC - ciężką wbijaną ST - wkręcaną OZNACZENIE STANU GRUNTU I D =0,50 stopień zagęszczenia I L =0,20 stopień plastyczności INNE OZNACZENIA II numer warstwy geotechnicznej 3 VII rzut projektowanego obiektu na przekrój z numerem obiektu i ilością kondygnacji podstawowe granice litologicznostratygraficzne
