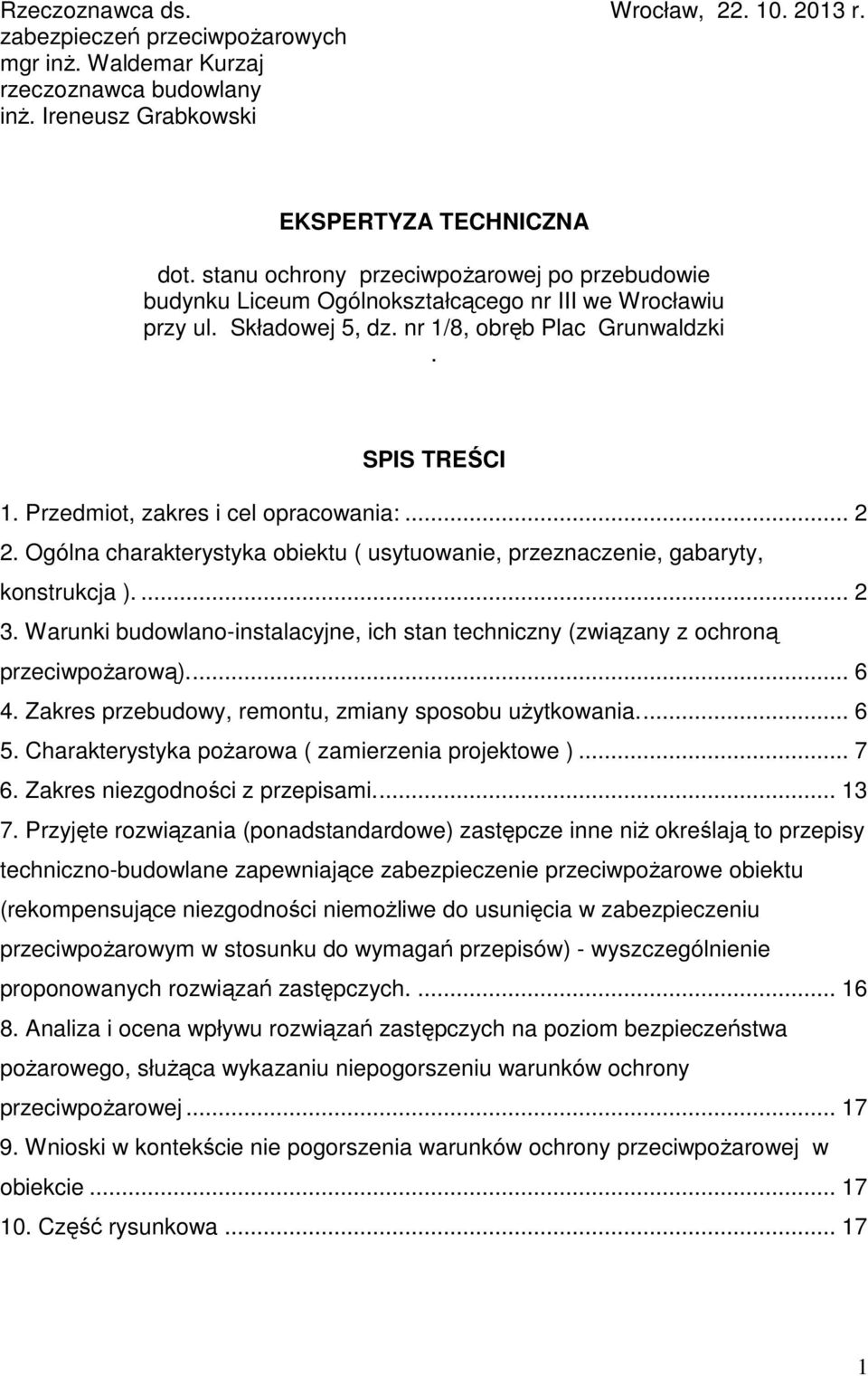

1 Rzeczoznawca ds. Wrocław, r. zabezpieczeń przeciwpoŝarowych mgr inŝ. Waldemar Kurzaj rzeczoznawca budowlany inŝ. Ireneusz Grabkowski EKSPERTYZA TECHNICZNA dot. stanu ochrony przeciwpoŝarowej po przebudowie budynku Liceum Ogólnokształcącego nr III we Wrocławiu przy ul. Składowej 5, dz. nr 1/8, obręb Plac Grunwaldzki. SPIS TREŚCI 1. Przedmiot, zakres i cel opracowania: Ogólna charakterystyka obiektu ( usytuowanie, przeznaczenie, gabaryty, konstrukcja ) Warunki budowlano-instalacyjne, ich stan techniczny (związany z ochroną przeciwpoŝarową) Zakres przebudowy, remontu, zmiany sposobu uŝytkowania Charakterystyka poŝarowa ( zamierzenia projektowe ) Zakres niezgodności z przepisami Przyjęte rozwiązania (ponadstandardowe) zastępcze inne niŝ określają to przepisy techniczno-budowlane zapewniające zabezpieczenie przeciwpoŝarowe obiektu (rekompensujące niezgodności niemoŝliwe do usunięcia w zabezpieczeniu przeciwpoŝarowym w stosunku do wymagań przepisów) - wyszczególnienie proponowanych rozwiązań zastępczych Analiza i ocena wpływu rozwiązań zastępczych na poziom bezpieczeństwa poŝarowego, słuŝąca wykazaniu niepogorszeniu warunków ochrony przeciwpoŝarowej Wnioski w kontekście nie pogorszenia warunków ochrony przeciwpoŝarowej w obiekcie Część rysunkowa

2 1. Przedmiot, zakres i cel opracowania: Przedmiot opracowania ekspertyza techniczna po planowanym remoncie i przebudowie budynku Liceum Ogólnokształcącego nr III we Wrocławiu przy ul. Składowej 5, dz. nr 1/8, obręb Plac Grunwaldzki. Zakres opracowania cały budynek po przebudowie. Cel opracowania - ekspertyzę niniejszą sporządzono w celu uzyskania zgody Dolnośląskiego Komendanta Wojewódzkiego Państwowej StraŜy PoŜarnej we Wrocławiu na rozwiązania zamienne nie pogarszające warunków ochrony przeciwpoŝarowej w budynku oraz pozostawienie w budynku niezgodności z wymaganiami obowiązujących przepisów rozporządzenia Ministra Infrastruktury z 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ( Dz. U. nr 75, poz. 690 z późniejszymi zmianami ). 2. Ogólna charakterystyka obiektu ( usytuowanie, przeznaczenie, gabaryty, konstrukcja ). 2

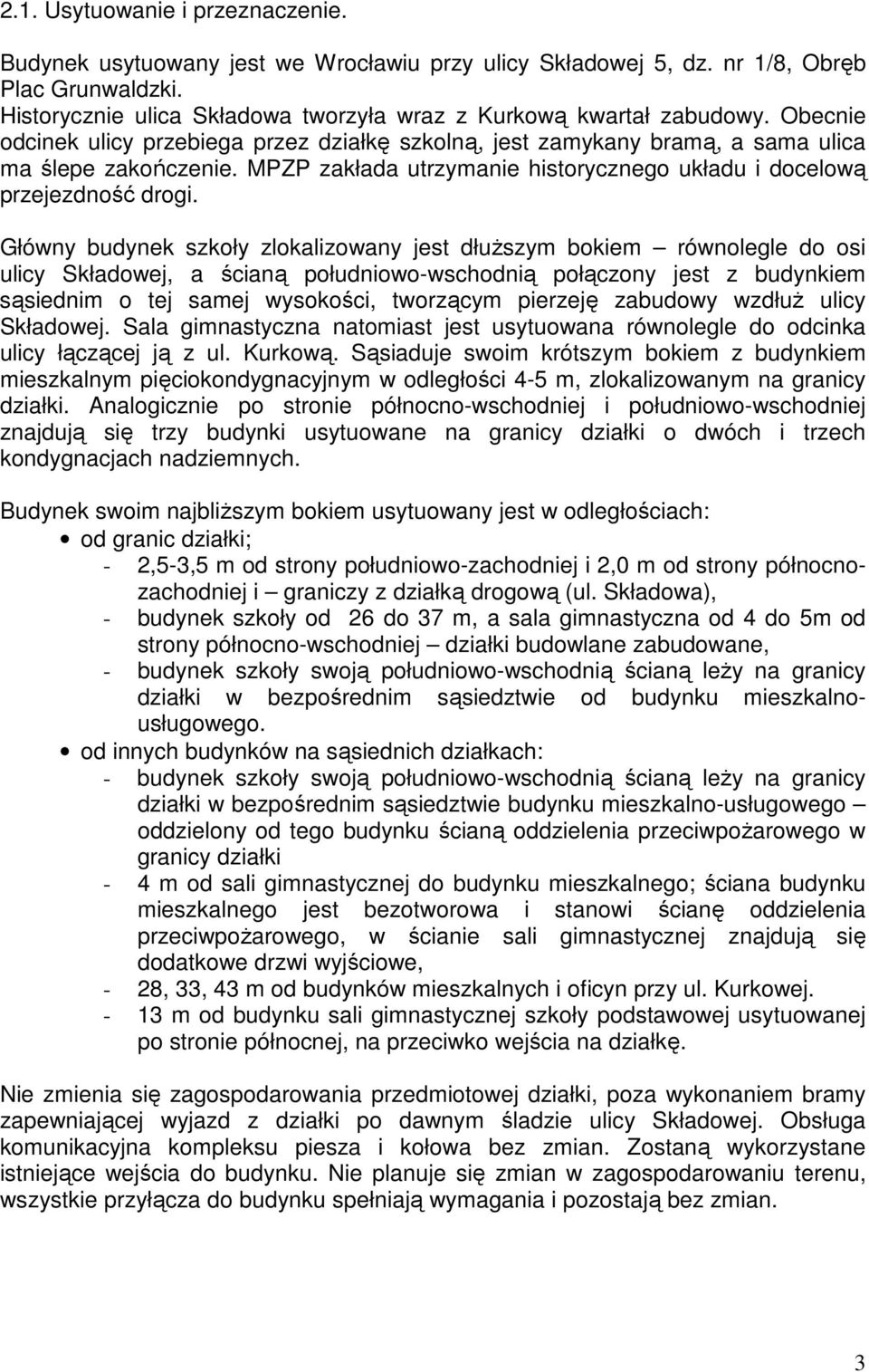

3 2.1. Usytuowanie i przeznaczenie. Budynek usytuowany jest we Wrocławiu przy ulicy Składowej 5, dz. nr 1/8, Obręb Plac Grunwaldzki. Historycznie ulica Składowa tworzyła wraz z Kurkową kwartał zabudowy. Obecnie odcinek ulicy przebiega przez działkę szkolną, jest zamykany bramą, a sama ulica ma ślepe zakończenie. MPZP zakłada utrzymanie historycznego układu i docelową przejezdność drogi. Główny budynek szkoły zlokalizowany jest dłuŝszym bokiem równolegle do osi ulicy Składowej, a ścianą południowo-wschodnią połączony jest z budynkiem sąsiednim o tej samej wysokości, tworzącym pierzeję zabudowy wzdłuŝ ulicy Składowej. Sala gimnastyczna natomiast jest usytuowana równolegle do odcinka ulicy łączącej ją z ul. Kurkową. Sąsiaduje swoim krótszym bokiem z budynkiem mieszkalnym pięciokondygnacyjnym w odległości 4-5 m, zlokalizowanym na granicy działki. Analogicznie po stronie północno-wschodniej i południowo-wschodniej znajdują się trzy budynki usytuowane na granicy działki o dwóch i trzech kondygnacjach nadziemnych. Budynek swoim najbliŝszym bokiem usytuowany jest w odległościach: od granic działki; - 2,5-3,5 m od strony południowo-zachodniej i 2,0 m od strony północnozachodniej i graniczy z działką drogową (ul. Składowa), - budynek szkoły od 26 do 37 m, a sala gimnastyczna od 4 do 5m od strony północno-wschodniej działki budowlane zabudowane, - budynek szkoły swoją południowo-wschodnią ścianą leŝy na granicy działki w bezpośrednim sąsiedztwie od budynku mieszkalnousługowego. od innych budynków na sąsiednich działkach: - budynek szkoły swoją południowo-wschodnią ścianą leŝy na granicy działki w bezpośrednim sąsiedztwie budynku mieszkalno-usługowego oddzielony od tego budynku ścianą oddzielenia przeciwpoŝarowego w granicy działki - 4 m od sali gimnastycznej do budynku mieszkalnego; ściana budynku mieszkalnego jest bezotworowa i stanowi ścianę oddzielenia przeciwpoŝarowego, w ścianie sali gimnastycznej znajdują się dodatkowe drzwi wyjściowe, - 28, 33, 43 m od budynków mieszkalnych i oficyn przy ul. Kurkowej m od budynku sali gimnastycznej szkoły podstawowej usytuowanej po stronie północnej, na przeciwko wejścia na działkę. Nie zmienia się zagospodarowania przedmiotowej działki, poza wykonaniem bramy zapewniającej wyjazd z działki po dawnym śladzie ulicy Składowej. Obsługa komunikacyjna kompleksu piesza i kołowa bez zmian. Zostaną wykorzystane istniejące wejścia do budynku. Nie planuje się zmian w zagospodarowaniu terenu, wszystkie przyłącza do budynku spełniają wymagania i pozostają bez zmian. 3

4 Budynek liceum ogólnokształcącego nr III stanowiący funkcjonalnie jedną całość składa się z trzech części: - pierwszą stanowi zasadniczy budynek szkoły o trzech kondygnacjach nadziemnych i jednej podziemnej, z typowym układem korytarzowym z salami lekcyjnymi zlokalizowanymi po stronie południowo-zachodniej. Budynek przedzielony jest w parterze bramą przejazdową prowadzącą na boisko szkolne. - drugą część stanowi jednokondygnacyjny łącznik, który oprócz funkcji komunikacyjnej zawiera teŝ pomieszczenia dwóch salek gimnastycznych (salka do aerobiku i siłownia) z magazynkiem sprzętu sportowego. - trzecią część stanowi bryła sali gimnastycznej (o wysokości dwóch kondygnacji) z szatniami na parterze i pracowniami językowymi zlokalizowanymi nad szatnią na piętrze. Budynek pochodzi z lat 60-tych. Stan techniczny budynku oceniony jest jako zadowalający. W budynku znajdują się: - na kondygnacji piwnicy (częściowe podpiwniczenie w części trzykondygnacyjnej): klatka schodowa, pomieszczenia gospodarcze, węzeł cieplny) - na kondygnacji parteru: strefa wejściowa, portiernia, sekretariat z gabinetem dyrektora, cztery sale lekcyjne, szatnia zlokalizowana na korytarzu (szafki stalowe zamykane), szatnia wf, sanitariaty, pomieszczenie socjalne oraz dwie klatki schodowe. Z korytarza dostępne są w dalszej części salka do aerobiku i siłownia oraz sala gimnastyczna z zespołem szatniowym i pokojem nauczyciela wychowania fizycznego. Za przejazdem bramnym znajdują się pomieszczenia księgowości z niezaleŝnym własnym wejściem spod przejazdu. - na kondygnacji piętra: osiem sal lekcyjnych, pokój nauczycielski z zespołem sanitariatów, pomieszczenia gospodarcze, szkolny sklepik, sanitariaty, komunikacja i klatki schodowe. W części przy sali gimnastycznej, z dostępem tylko z trzeciej klatki schodowej znajdują się trzy pracownie języków obcych. - na kondygnacji drugiego piętra : 10 sal lekcyjnych (w tym jedna zaciemniona przystosowana do potrzeb kółka teatralnego), sanitariaty i pomieszczenia gospodarcze Gabaryty Budynek jest budynkiem niskim, częściowo podpiwniczonym i posiada jedną, dwie i trzy kondygnacje nadziemne. wysokość do stropu ostatniej kondygnacji 11,80 m maksymalna wysokość budynku do pokrycia dachowego 12,00 m długość zabudowy frontowej 99,50 m szerokość zabudowy bocznej odpowiednio 11,50 i 30 m powierzchnia zabudowy 1 550,0 m 2 powierzchnia wewnętrzna 3 590,0 m 2 kubatura ,0 m 3 4

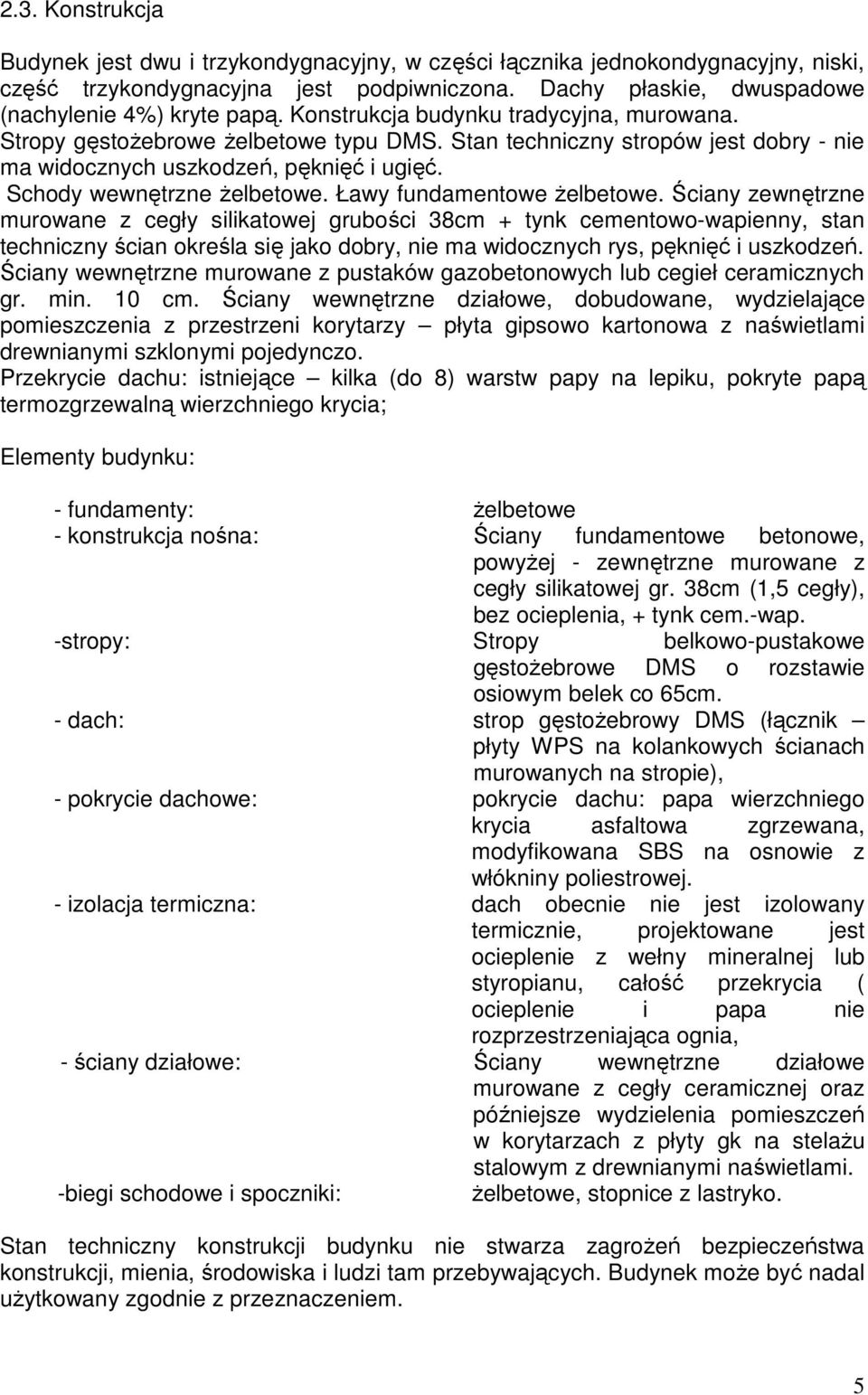

5 2.3. Konstrukcja Budynek jest dwu i trzykondygnacyjny, w części łącznika jednokondygnacyjny, niski, część trzykondygnacyjna jest podpiwniczona. Dachy płaskie, dwuspadowe (nachylenie 4%) kryte papą. Konstrukcja budynku tradycyjna, murowana. Stropy gęstoŝebrowe Ŝelbetowe typu DMS. Stan techniczny stropów jest dobry - nie ma widocznych uszkodzeń, pęknięć i ugięć. Schody wewnętrzne Ŝelbetowe. Ławy fundamentowe Ŝelbetowe. Ściany zewnętrzne murowane z cegły silikatowej grubości 38cm + tynk cementowo-wapienny, stan techniczny ścian określa się jako dobry, nie ma widocznych rys, pęknięć i uszkodzeń. Ściany wewnętrzne murowane z pustaków gazobetonowych lub cegieł ceramicznych gr. min. 10 cm. Ściany wewnętrzne działowe, dobudowane, wydzielające pomieszczenia z przestrzeni korytarzy płyta gipsowo kartonowa z naświetlami drewnianymi szklonymi pojedynczo. Przekrycie dachu: istniejące kilka (do 8) warstw papy na lepiku, pokryte papą termozgrzewalną wierzchniego krycia; Elementy budynku: - fundamenty: Ŝelbetowe - konstrukcja nośna: Ściany fundamentowe betonowe, powyŝej - zewnętrzne murowane z cegły silikatowej gr. 38cm (1,5 cegły), bez ocieplenia, + tynk cem.-wap. -stropy: Stropy belkowo-pustakowe gęstoŝebrowe DMS o rozstawie osiowym belek co 65cm. - dach: strop gęstoŝebrowy DMS (łącznik płyty WPS na kolankowych ścianach murowanych na stropie), - pokrycie dachowe: pokrycie dachu: papa wierzchniego krycia asfaltowa zgrzewana, modyfikowana SBS na osnowie z włókniny poliestrowej. - izolacja termiczna: dach obecnie nie jest izolowany termicznie, projektowane jest ocieplenie z wełny mineralnej lub styropianu, całość przekrycia ( ocieplenie i papa nie rozprzestrzeniająca ognia, - ściany działowe: Ściany wewnętrzne działowe murowane z cegły ceramicznej oraz późniejsze wydzielenia pomieszczeń w korytarzach z płyty gk na stelaŝu stalowym z drewnianymi naświetlami. -biegi schodowe i spoczniki: Ŝelbetowe, stopnice z lastryko. Stan techniczny konstrukcji budynku nie stwarza zagroŝeń bezpieczeństwa konstrukcji, mienia, środowiska i ludzi tam przebywających. Budynek moŝe być nadal uŝytkowany zgodnie z przeznaczeniem. 5

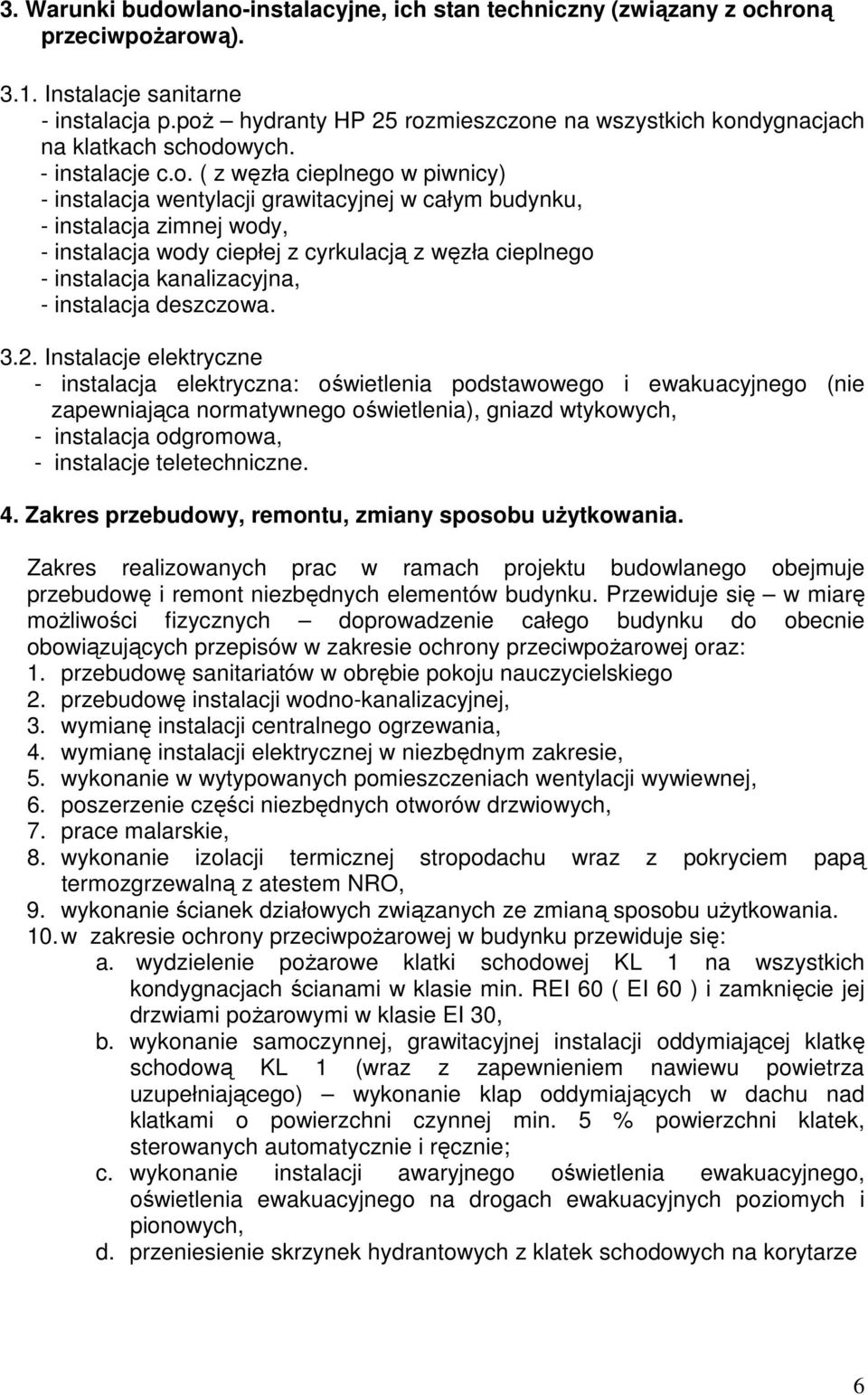

6 3. Warunki budowlano-instalacyjne, ich stan techniczny (związany z ochroną przeciwpoŝarową) Instalacje sanitarne - instalacja p.poŝ hydranty HP 25 rozmieszczone na wszystkich kondygnacjach na klatkach schodowych. - instalacje c.o. ( z węzła cieplnego w piwnicy) - instalacja wentylacji grawitacyjnej w całym budynku, - instalacja zimnej wody, - instalacja wody ciepłej z cyrkulacją z węzła cieplnego - instalacja kanalizacyjna, - instalacja deszczowa Instalacje elektryczne - instalacja elektryczna: oświetlenia podstawowego i ewakuacyjnego (nie zapewniająca normatywnego oświetlenia), gniazd wtykowych, - instalacja odgromowa, - instalacje teletechniczne. 4. Zakres przebudowy, remontu, zmiany sposobu uŝytkowania. Zakres realizowanych prac w ramach projektu budowlanego obejmuje przebudowę i remont niezbędnych elementów budynku. Przewiduje się w miarę moŝliwości fizycznych doprowadzenie całego budynku do obecnie obowiązujących przepisów w zakresie ochrony przeciwpoŝarowej oraz: 1. przebudowę sanitariatów w obrębie pokoju nauczycielskiego 2. przebudowę instalacji wodno-kanalizacyjnej, 3. wymianę instalacji centralnego ogrzewania, 4. wymianę instalacji elektrycznej w niezbędnym zakresie, 5. wykonanie w wytypowanych pomieszczeniach wentylacji wywiewnej, 6. poszerzenie części niezbędnych otworów drzwiowych, 7. prace malarskie, 8. wykonanie izolacji termicznej stropodachu wraz z pokryciem papą termozgrzewalną z atestem NRO, 9. wykonanie ścianek działowych związanych ze zmianą sposobu uŝytkowania. 10. w zakresie ochrony przeciwpoŝarowej w budynku przewiduje się: a. wydzielenie poŝarowe klatki schodowej KL 1 na wszystkich kondygnacjach ścianami w klasie min. REI 60 ( EI 60 ) i zamknięcie jej drzwiami poŝarowymi w klasie EI 30, b. wykonanie samoczynnej, grawitacyjnej instalacji oddymiającej klatkę schodową KL 1 (wraz z zapewnieniem nawiewu powietrza uzupełniającego) wykonanie klap oddymiających w dachu nad klatkami o powierzchni czynnej min. 5 % powierzchni klatek, sterowanych automatycznie i ręcznie; c. wykonanie instalacji awaryjnego oświetlenia ewakuacyjnego, oświetlenia ewakuacyjnego na drogach ewakuacyjnych poziomych i pionowych, d. przeniesienie skrzynek hydrantowych z klatek schodowych na korytarze 6

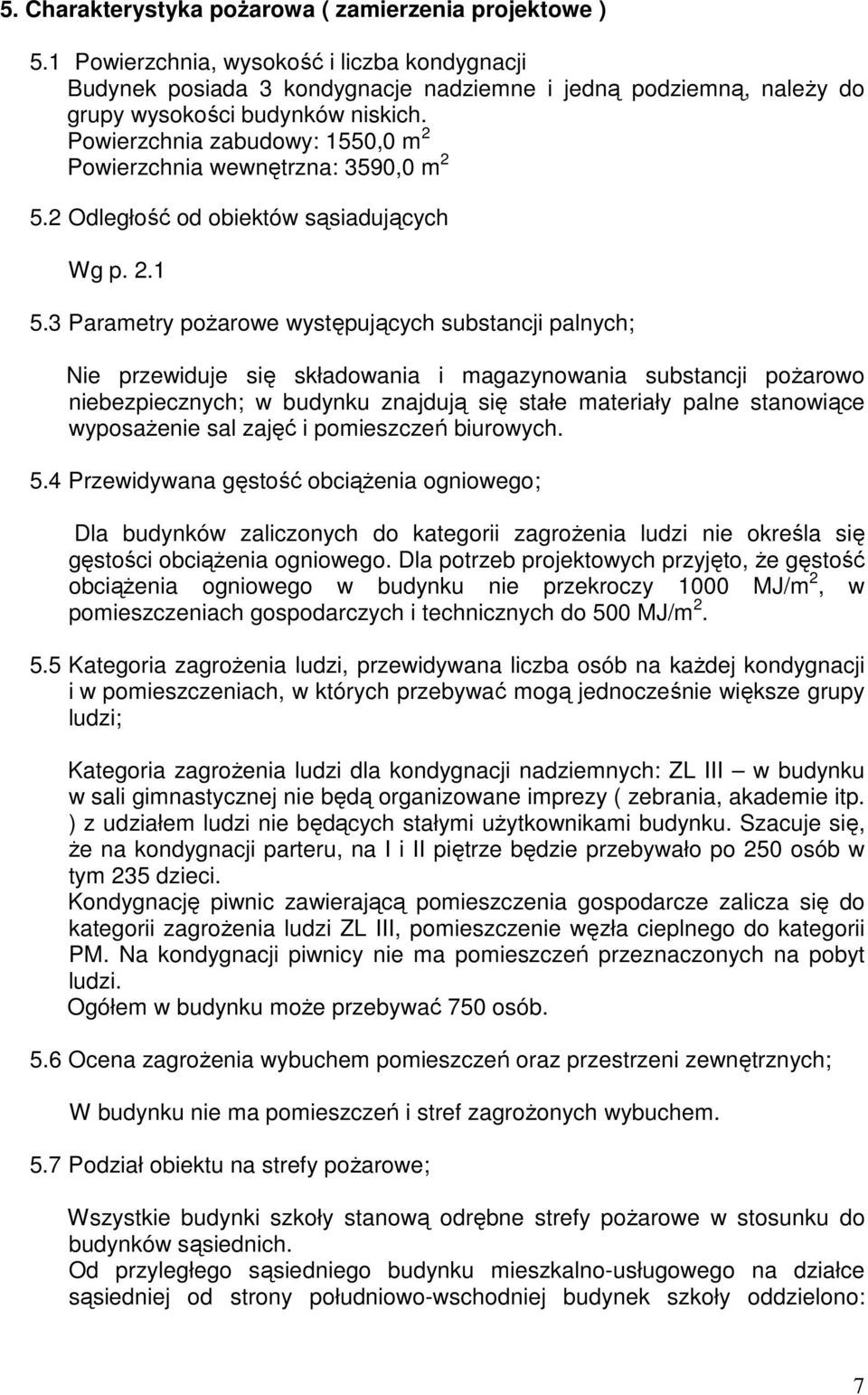

7 5. Charakterystyka poŝarowa ( zamierzenia projektowe ) 5.1 Powierzchnia, wysokość i liczba kondygnacji Budynek posiada 3 kondygnacje nadziemne i jedną podziemną, naleŝy do grupy wysokości budynków niskich. Powierzchnia zabudowy: 1550,0 m 2 Powierzchnia wewnętrzna: 3590,0 m Odległość od obiektów sąsiadujących Wg p Parametry poŝarowe występujących substancji palnych; Nie przewiduje się składowania i magazynowania substancji poŝarowo niebezpiecznych; w budynku znajdują się stałe materiały palne stanowiące wyposaŝenie sal zajęć i pomieszczeń biurowych. 5.4 Przewidywana gęstość obciąŝenia ogniowego; Dla budynków zaliczonych do kategorii zagroŝenia ludzi nie określa się gęstości obciąŝenia ogniowego. Dla potrzeb projektowych przyjęto, Ŝe gęstość obciąŝenia ogniowego w budynku nie przekroczy 1000 MJ/m 2, w pomieszczeniach gospodarczych i technicznych do 500 MJ/m Kategoria zagroŝenia ludzi, przewidywana liczba osób na kaŝdej kondygnacji i w pomieszczeniach, w których przebywać mogą jednocześnie większe grupy ludzi; Kategoria zagroŝenia ludzi dla kondygnacji nadziemnych: ZL III w budynku w sali gimnastycznej nie będą organizowane imprezy ( zebrania, akademie itp. ) z udziałem ludzi nie będących stałymi uŝytkownikami budynku. Szacuje się, Ŝe na kondygnacji parteru, na I i II piętrze będzie przebywało po 250 osób w tym 235 dzieci. Kondygnację piwnic zawierającą pomieszczenia gospodarcze zalicza się do kategorii zagroŝenia ludzi ZL III, pomieszczenie węzła cieplnego do kategorii PM. Na kondygnacji piwnicy nie ma pomieszczeń przeznaczonych na pobyt ludzi. Ogółem w budynku moŝe przebywać 750 osób. 5.6 Ocena zagroŝenia wybuchem pomieszczeń oraz przestrzeni zewnętrznych; W budynku nie ma pomieszczeń i stref zagroŝonych wybuchem. 5.7 Podział obiektu na strefy poŝarowe; Wszystkie budynki szkoły stanową odrębne strefy poŝarowe w stosunku do budynków sąsiednich. Od przyległego sąsiedniego budynku mieszkalno-usługowego na działce sąsiedniej od strony południowo-wschodniej budynek szkoły oddzielono: 7

8 ścianą oddzielenia przeciwpoŝarowego o klasie REI 120, i pasem muru w ścianie zewnętrznej o szerokości co najmniej 2,0 m w klasie EI 60 pas między otworami okiennymi w ścianie budynku szkoły, a budynkiem sąsiednim, Sąsiedni budynek mieszkalny znajdujący się na działce sąsiedniej w odległości 4,0 m od ściany sali gimnastycznej posiada bezotworową ścianę oddzielenia przeciwpoŝarowego o klasie REI 120 (fotografia poniŝej); ściana sali gimnastycznej od strony tego budynku nie posiada otworów okiennych, a jedynie drzwi wyjściowe. Inne budynki zaliczane do kategorii zagroŝenia ludzi znajdują się w odległościach przekraczających 8,0 m najbliŝszy w odległości 13,0 m. Budynek szkoły podzielone zostały na następujące strefy poŝarowe: - strefa obejmująca budynki szkoły, łącznika, sali gimnastycznej i pomieszczeń gospodarczych w piwnicy zaliczona do kategorii zagroŝenia ludzi ZL III obejmuje kondygnację parteru i piętra budynku; powierzchnia strefy 3564 m 2, - strefa węzła cieplnego zaliczana do PM w piwnicy budynku o powierzchni 35,0 m 2 Wydzielenia stref stanowią: ściana i strop w klasie REI 120, drzwi w klasie EI 60, przepusty instalacyjne w ścianie i w stropie w klasie EI 120 Ponadto w budynku wydzielono poŝarowo: - klatkę schodową KL 1; ściany REI 60, Okna klatki w klasie EI 60, przepusty instalacyjne powyŝej 4 cm średnicy w klasie EI 60, drzwi do klatki w klasie EI 30, - piwnice: strop w klasie REI 60, przepusty instalacyjne powyŝej 4 cm średnicy w klasie EI 60, drzwi do piwnic w klasie EI 30. 8

9 5.8. Klasa odporności poŝarowej budynku oraz klasa odporności ogniowej i stopień rozprzestrzeniania ognia przez elementy budowlane; Wymagana klasa odporności poŝarowej budynku C. Główna konstrukcja nośna istniejąca murowana, ceramiczna, zewnętrzne murowane z cegły silikatowej gr. 38 cm w klasie REI 120, wymagana klasa REI 60. Konstrukcja dachu: stropodach Ŝelbetowy - strop gęstoŝebrowy DMS w klasie REI 60, wymagana klasa R 15, łącznik kolankowe ściany murowane, w klasie REI 30, wymagana klasa R 15, Przekrycie dachu Ŝelbetowe, w łączniku z płyt korytkowych w klasie REI 30, wymagana klasa RE 15, pokrycie dachu stanowi papa wierzchniego krycia asfaltowa zgrzewana, modyfikowana SBS na osnowie z włókniny poliestrowej. Projektowane jest wykonanie termo-modernizacji dachu przez wykonanie systemowego pokrycia izolacją termiczną wraz z papą posiadające atest NRO. Stropy Ŝelbetowe, belkowo-pustakowe gęstoŝebrowe DMS w klasie REI 60, wymagana klasa REI 60, Ściany wewnętrzne istniejące murowane gr cm w klasie REI 60, wymagana klasa EI 15 Ściany wewnętrzne obudowa klatki schodowej ewakuacyjnej istniejące i projektowane murowane gr. 24 w klasie REI 120 i z płyt GKF w klasie REI 60 wymagana klasa REI 60. Naświetla w ścianach wykonane są na wys. powyŝej 2,0 m. 5.9 Warunki ewakuacji, oświetlenie awaryjne (bezpieczeństwa i ewakuacyjne) oraz przeszkodowe; W budynku moŝe przebywać ok. 750 osób w tym 705 dzieci; po 250 osób, na kondygnacji. Kondygnacja podziemna budynku podzielona jest na trzy niezaleŝne części: - część pierwsza (największa) zawierająca pomieszczenia gospodarcze i węzeł cieplny nie jest przeznaczona na pobyt ludzi. Z tej kondygnacji zapewniono wyjście o szerokości 0,8 m na klatkę schodową KL2, bezpośrednio przy wyjściu na zewnątrz. Max długość przejścia w pomieszczeniu wynosi 7,0 m, długość dojścia przy jednym kierunku 16,0 m, szerokość korytarza 1,7 m, Szerokość biegów schodowych w klatce KL2 1,1 m, spoczników 1,20 m, szerokość drzwi wyjściowych z piwnicy w klatkach schodowych wynosi 0,8 m. - część druga jest dostępna tylko z zewnątrz schodami pod przejazdem bramnym, z uwagi na zawilgocenie (czasowe występowanie wody) jest zamknięta i nie jest wykorzystywana; - część trzecia dostępna jest schodami z pomieszczenia siłowni i stanowi dojście techniczne do kanału instalacyjnego, obecnie nie zawiera pomieszczeń uŝytkowych. Ewakuacja ludzi z parteru budynku szkoły odbywa się wyjściami z pomieszczeń: - dwóch sal lekcyjnych do pomieszczenia szatni; z szatni do wydzielonej poŝarowo, samoczynnie oddymianej klatki schodowej KL1 posiadającej 9

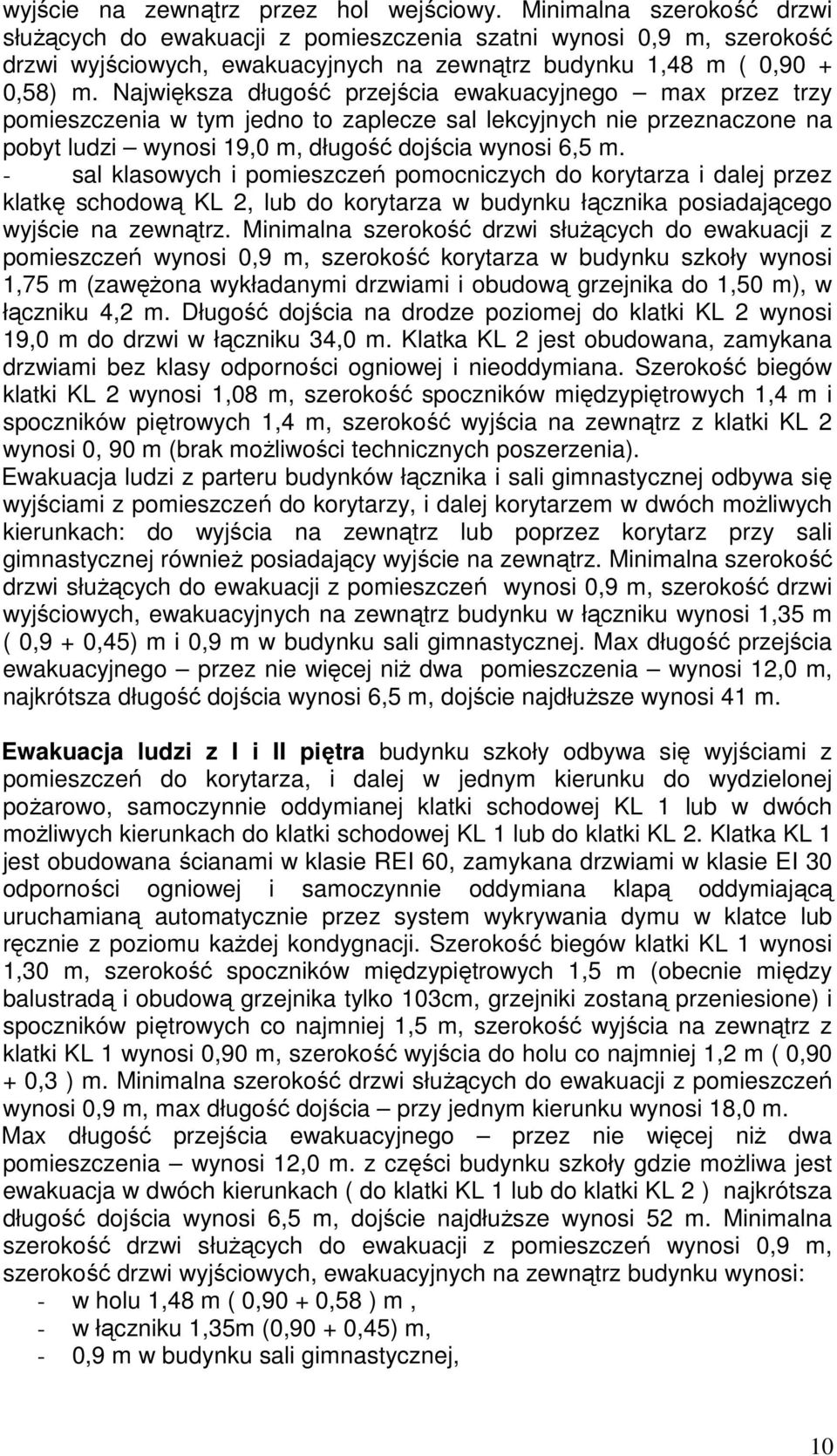

10 wyjście na zewnątrz przez hol wejściowy. Minimalna szerokość drzwi słuŝących do ewakuacji z pomieszczenia szatni wynosi 0,9 m, szerokość drzwi wyjściowych, ewakuacyjnych na zewnątrz budynku 1,48 m ( 0,90 + 0,58) m. Największa długość przejścia ewakuacyjnego max przez trzy pomieszczenia w tym jedno to zaplecze sal lekcyjnych nie przeznaczone na pobyt ludzi wynosi 19,0 m, długość dojścia wynosi 6,5 m. - sal klasowych i pomieszczeń pomocniczych do korytarza i dalej przez klatkę schodową KL 2, lub do korytarza w budynku łącznika posiadającego wyjście na zewnątrz. Minimalna szerokość drzwi słuŝących do ewakuacji z pomieszczeń wynosi 0,9 m, szerokość korytarza w budynku szkoły wynosi 1,75 m (zawęŝona wykładanymi drzwiami i obudową grzejnika do 1,50 m), w łączniku 4,2 m. Długość dojścia na drodze poziomej do klatki KL 2 wynosi 19,0 m do drzwi w łączniku 34,0 m. Klatka KL 2 jest obudowana, zamykana drzwiami bez klasy odporności ogniowej i nieoddymiana. Szerokość biegów klatki KL 2 wynosi 1,08 m, szerokość spoczników międzypiętrowych 1,4 m i spoczników piętrowych 1,4 m, szerokość wyjścia na zewnątrz z klatki KL 2 wynosi 0, 90 m (brak moŝliwości technicznych poszerzenia). Ewakuacja ludzi z parteru budynków łącznika i sali gimnastycznej odbywa się wyjściami z pomieszczeń do korytarzy, i dalej korytarzem w dwóch moŝliwych kierunkach: do wyjścia na zewnątrz lub poprzez korytarz przy sali gimnastycznej równieŝ posiadający wyjście na zewnątrz. Minimalna szerokość drzwi słuŝących do ewakuacji z pomieszczeń wynosi 0,9 m, szerokość drzwi wyjściowych, ewakuacyjnych na zewnątrz budynku w łączniku wynosi 1,35 m ( 0,9 + 0,45) m i 0,9 m w budynku sali gimnastycznej. Max długość przejścia ewakuacyjnego przez nie więcej niŝ dwa pomieszczenia wynosi 12,0 m, najkrótsza długość dojścia wynosi 6,5 m, dojście najdłuŝsze wynosi 41 m. Ewakuacja ludzi z I i II piętra budynku szkoły odbywa się wyjściami z pomieszczeń do korytarza, i dalej w jednym kierunku do wydzielonej poŝarowo, samoczynnie oddymianej klatki schodowej KL 1 lub w dwóch moŝliwych kierunkach do klatki schodowej KL 1 lub do klatki KL 2. Klatka KL 1 jest obudowana ścianami w klasie REI 60, zamykana drzwiami w klasie EI 30 odporności ogniowej i samoczynnie oddymiana klapą oddymiającą uruchamianą automatycznie przez system wykrywania dymu w klatce lub ręcznie z poziomu kaŝdej kondygnacji. Szerokość biegów klatki KL 1 wynosi 1,30 m, szerokość spoczników międzypiętrowych 1,5 m (obecnie między balustradą i obudową grzejnika tylko 103cm, grzejniki zostaną przeniesione) i spoczników piętrowych co najmniej 1,5 m, szerokość wyjścia na zewnątrz z klatki KL 1 wynosi 0,90 m, szerokość wyjścia do holu co najmniej 1,2 m ( 0,90 + 0,3 ) m. Minimalna szerokość drzwi słuŝących do ewakuacji z pomieszczeń wynosi 0,9 m, max długość dojścia przy jednym kierunku wynosi 18,0 m. Max długość przejścia ewakuacyjnego przez nie więcej niŝ dwa pomieszczenia wynosi 12,0 m. z części budynku szkoły gdzie moŝliwa jest ewakuacja w dwóch kierunkach ( do klatki KL 1 lub do klatki KL 2 ) najkrótsza długość dojścia wynosi 6,5 m, dojście najdłuŝsze wynosi 52 m. Minimalna szerokość drzwi słuŝących do ewakuacji z pomieszczeń wynosi 0,9 m, szerokość drzwi wyjściowych, ewakuacyjnych na zewnątrz budynku wynosi: - w holu 1,48 m ( 0,90 + 0,58 ) m, - w łączniku 1,35m (0,90 + 0,45) m, - 0,9 m w budynku sali gimnastycznej, 10

11 - 0,85 m z klatki KL 3,. Ewakuacja ludzi z I piętra budynku sali gimnastycznej odbywa się wyjściami z pomieszczeń do korytarza, i dalej w jednym kierunku do klatki KL 3. Klatka KL 3 jest obudowana ścianami w klasie REI 60, zamykana drzwiami bez klasy odporności ogniowej i nie jest oddymiana. Szerokość biegów klatki KL 3 wynosi 1,10 m, szerokość spoczników międzypiętrowych 1,2 m, szerokość wyjścia na zewnątrz z klatki KL 3 wynosi 0,85 m. Minimalna szerokość drzwi słuŝących do ewakuacji z pomieszczeń wynosi 0,9 m, max długość dojścia przy jednym kierunku wynosi 24,0 m. Na korytarzach i w klatkach schodowych zaprojektowano awaryjne oświetlenie ewakuacyjne. Przy wyjściach na zewnątrz z wszystkich klatek schodowych znajdują się podciągi konstrukcji spoczników o szerokości 0,3 m zaniŝające wysokość do 180 cm Sposób zabezpieczenia przeciwpoŝarowego instalacji uŝytkowych, a w szczególności: wentylacyjnej, ogrzewczej, gazowej, elektroenergetycznej, odgromowej, kontroli dostępu; Wentylacja Kanały wentylacji grawitacyjnej są istniejące, murowane w klasie EI 60 Instalacje sanitarne Przejścia instalacyjne przepusty dla instalacji w stropach i obudowie klatki schodowej KL 1 o średnicy większej niŝ 4 cm w klasie EI 60, Przejścia instalacji przez zewnętrzne ściany budynku, znajdujące się poniŝej poziomu terenu są zabezpieczone przed moŝliwością przenikania gazu do wnętrza budynku. Przejścia instalacyjne przez przegrody budowlane węzła cieplnego zabezpieczone w klasie EI 120. Instalacje elektryczne Przy wejściu głównym do budynku zainstalowany jest przeciwpoŝarowy wyłącznik prądu. W budynku jest instalacja odgromowa Dobór urządzeń przeciwpoŝarowych w obiekcie: stałe urządzenia gaśnicze, system sygnalizacji poŝarowej, dźwiękowy system ostrzegawczy, instalacja wodociągowa przeciwpoŝarowa, urządzenia oddymiające, dźwigi przystosowane do potrzeb ekip ratowniczych, informacja o ich sprawności technicznej; W budynku jest lub projektuje się: - awaryjne oświetlenie ewakuacyjne na drogach ewakuacyjnych - projektowane, - instalację hydrantów wewnętrznych HP 25 na kaŝdej kondygnacji projektuje się zmianę lokalizacji hydrantów, - samoczynną, grawitacyjną wentylację oddymiającą klatkę schodową KL 1 klapa dymowa o powierzchni czynnej min. 5% powierzchni klatki schodowej uruchamiane automatycznie przez system wykrywania dymu w klatce i ręcznie z parteru i z II piętra instalacja projektowana (nawiew zapewniony zostanie 11

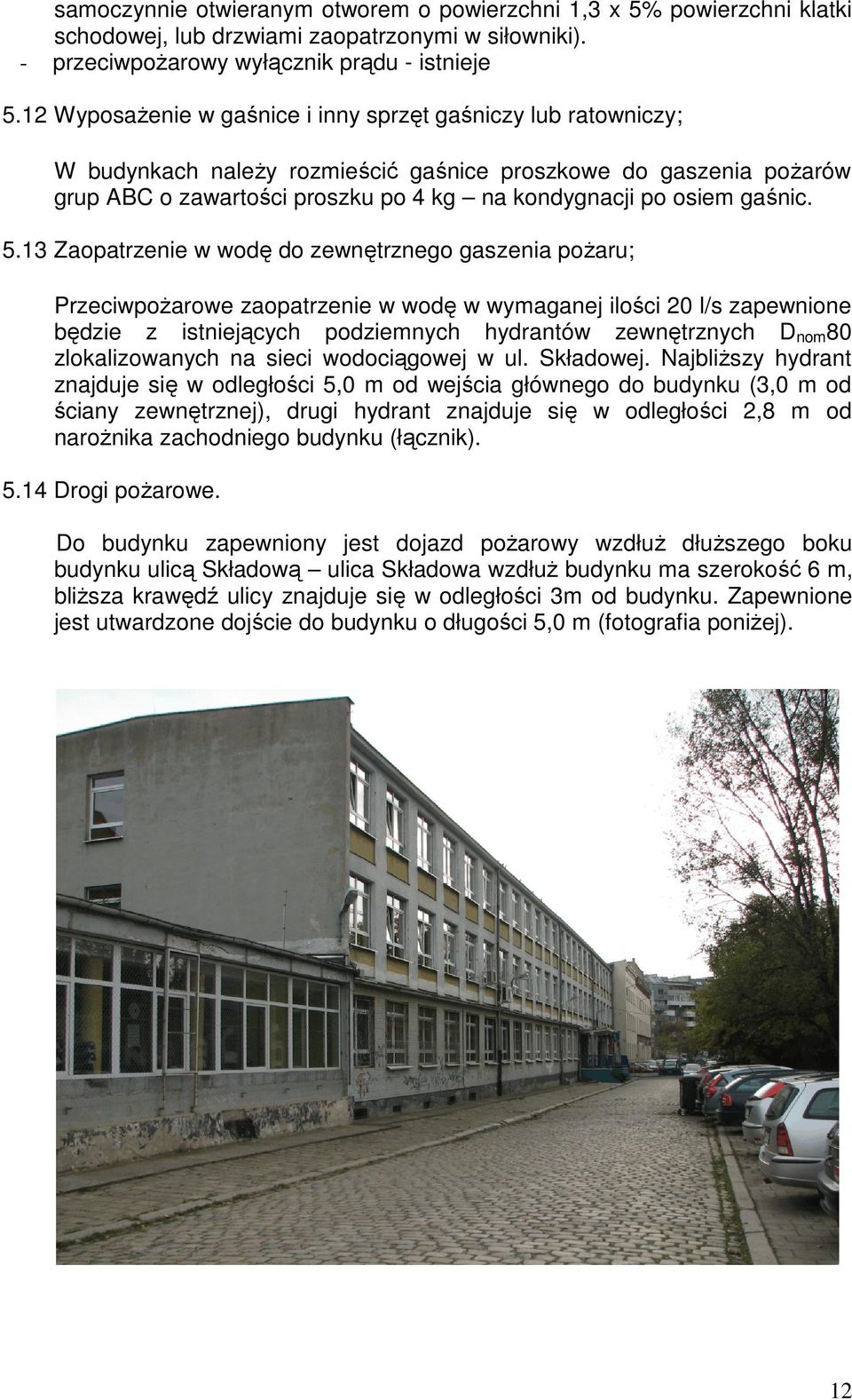

12 samoczynnie otwieranym otworem o powierzchni 1,3 x 5% powierzchni klatki schodowej, lub drzwiami zaopatrzonymi w siłowniki). - przeciwpoŝarowy wyłącznik prądu - istnieje 5.12 WyposaŜenie w gaśnice i inny sprzęt gaśniczy lub ratowniczy; W budynkach naleŝy rozmieścić gaśnice proszkowe do gaszenia poŝarów grup ABC o zawartości proszku po 4 kg na kondygnacji po osiem gaśnic Zaopatrzenie w wodę do zewnętrznego gaszenia poŝaru; PrzeciwpoŜarowe zaopatrzenie w wodę w wymaganej ilości 20 l/s zapewnione będzie z istniejących podziemnych hydrantów zewnętrznych D nom 80 zlokalizowanych na sieci wodociągowej w ul. Składowej. NajbliŜszy hydrant znajduje się w odległości 5,0 m od wejścia głównego do budynku (3,0 m od ściany zewnętrznej), drugi hydrant znajduje się w odległości 2,8 m od naroŝnika zachodniego budynku (łącznik) Drogi poŝarowe. Do budynku zapewniony jest dojazd poŝarowy wzdłuŝ dłuŝszego boku budynku ulicą Składową ulica Składowa wzdłuŝ budynku ma szerokość 6 m, bliŝsza krawędź ulicy znajduje się w odległości 3m od budynku. Zapewnione jest utwardzone dojście do budynku o długości 5,0 m (fotografia poniŝej). 12

13 Wyjazd z działki zapewniony zostanie bramą wyjazdową (projektowana) i za bramą po śladzie dawnej ulicy Składowej, w tym miejscu zawęŝonej do 2,2 m (odcinek za salą gimnastyczną na podkładzie mapowym ma 3,5m, w rzeczywistości kostka brukowa jest poprzerastana trawą, a szerokość uŝytkowa jezdni utwardzonej to jedno pasmo ruchu) sytuowanej w odległości 5,5-6,0m do budynku. Na tym odcinku między drogą, a salą gimnastyczną rosną trzy drzewa (fotografia poniŝej, w tle ulica Kurkowa). 6. Zakres niezgodności z przepisami. 6.1 Wskazanie wszystkich występujących w budynku niezgodności z przepisami techniczno-budowlanymi i przeciwpoŝarowymi. Budynek przed przebudową nie był zgodny z wymaganiami ww. rozporządzenia Ministra Infrastruktury w zakresie: tj. wymaganej szerokości biegów schodowych biegi w klatkach schodowych KL 2 i KL 3 mają szerokość po 1,10 m; wymagana szerokość biegów 120 cm, tj. wymaganej szerokości spoczników schodowych szerokość spoczników piętrowych wynosi w klatkach KL 2 1,40, w przyziemiu 1,10, a szerokość spoczników międzypiętrowych wynosi w KL 2 1,30 i 1,42 m, w klatce KL 3 1,12 m; wymagana szerokość spoczników 1,50 m. Schody w piwnicy - strefa ZL III nie słuŝą do ewakuacji ludzi, b tj. braku oświetlenia ewakuacyjnego na korytarzach nie oświetlonych światłem dziennym, tj. braku wydzielenia pomieszczenia węzła cieplnego jako odrębnej strefy poŝarowej, 13

14 tj. braku pokrycia dachowego nierozprzestrzeniającego ognia istniejące niedawno wymieniane pokrycie papowe nie jest nierozprzestrzeniającego ognia, tj. braku przepustów instalacyjnych w oddzieleniach pomieszczeń zamkniętych ( klatka schodowa KL 1) i na granicy stref poŝarowych w budynku, ( pomieszczenie węzła cieplnego ), tj. braku zamknięcia drzwiami na korytarz ewakuacyjny pomieszczenia szatni na parterze obecnie szatnia stanowi część drogi ewakuacyjnej, tj. braku wymaganej szerokości drzwi stanowiących wyjście z pomieszczeń: z pomieszczeń pomocniczych na parterze w budynku szkoły i sali gimnastycznej drzwi o szerokości 0,70, 0,75, 0,80 i 0,85 m zamiast drzwi o szerokości 0,9 m, z pomieszczenia sali gimnastycznej drzwi dwuskrzydłowe o szerokości skrzydła 0,80 m zamiast drzwi z przynajmniej jednym skrzydłem o szerokości 0,9 m, tj. braku wymaganej szerokości drzwi stanowiących wyjście z budynku i z klatek schodowych: z Klatki KL 1 i KL 2 wyjścia o szerokości 0,90 m z klatki KL 3 wyjście o szerokości 0,85 m zamiast drzwi o szerokości 1,2 m w tym o szerokości skrzydła min. 0,9 m, z korytarza przy sali gimnastycznej drzwi wyjściowe na zewnątrz maja szerokość 0,90 cm zamiast drzwi o szerokości 1,2 m w tym o szerokości skrzydła min. 0,9 m, tj. braku wymaganej klasy odporności ogniowej EI 15 naświetli na korytarzach znajdujących się na wysokości poniŝej 2,0 m od podłogi (dotyczy piętra budynku sali gimnastycznej, portierni i sklepiku na I piętrze), tj. braku wymaganej wysokości dróg ewakuacyjnych; przy wyjściach na zewnątrz z wszystkich klatek schodowych znajdują się podciągi konstrukcji spoczników o szerokości 0,3 m zaniŝające wysokość do 180 cm tj braku drzwi dymoszczelnych dzielących korytarze na odcinki nie dłuŝsze niŝ 50,0 m korytarz na parterze ma długość 96 m, korytarze na I i II piętrze mają długość po 61 m, tj. braku wymaganej klasy odporności ogniowej REI 60 ścian zewnętrznych oddzielających klatkę schodową KL 1 od ścian zewnętrznych budynku okna w klatce schodowej znajdują się w odległości 2,0 m od okien budynku, ściany klatki i budynku są do siebie prostopadłe. Wymagana odległość okien wynosi 4,0 m, tj braku w budynku zamknięcia zejścia do piwnicy drzwiami w klasie EI 30, tj przekroczenia w budynku dopuszczalnych długości dojść ewakuacyjnych; długość dojścia z I i II piętra w części południowej budynku szkoły do wyjścia na zewnątrz wynosi 31 i 43 m zamiast dopuszczalnej długości 30,0 m, tj braku pochwytów przyściennych zapewniających obustronny ruch na klatkach schodowych tj braku wyłazu dachowego o wymaganych wymiarach 0,8 x 0,8 m istniejący wyłaz ma wymiary 0,5 x 0,7 m. 14

15 Budynek przed przebudową nie był zgodny z wymaganiami rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r w sprawie przeciwpoŝarowego zaopatrzenia w wodę i dróg poŝarowych Dz. U. nr 124 poz w zakresie: tj. braku wymaganej minimalnej odległości hydrantów zewnętrznych od ściany budynku istniejące hydranty podziemne z braku miejsca zlokalizowane są w odległościach 2,8 i 3,0 m od scian budynku, wymagana minimalna odległość wynosi 5,0 m, tj. braku wymaganej odległości od budynku odcinka drogi poŝarowej stanowiącego wyjazd poŝarowy wyjazd przebiega w odległości 2,5 m od ściany z oknami; wymagana jest odległość 5,0 m, 6.2 Wskazanie niezgodności w związku z przebudową w zakresie przepisów techniczno-budowlanych i przeciwpoŝarowych, które zostaną doprowadzone w budynku do stanu zgodnego z przepisami. Projektuje się: - instalację awaryjnego oświetlenia ewakuacyjnego w budynku spełnienie wymagań 181.2b, - wydzielenia pomieszczenia węzła cieplnego jako odrębnej strefy poŝarowej: spełnienie wymagań 209.3, - wykonanie przepustów instalacyjnych w oddzieleniach pomieszczeń zamkniętych (klatka schodowa KL 1) i na granicy stref poŝarowych w budynku, ( pomieszczenie węzła cieplnego ) spełnienie wymagań 234.1, - oddzielenie pomieszczenia szatni na parterze od korytarza ewakuacyjnego spełnienie wymagań 236.3, - wykonanie drzwi dymoszczelnych dzielących korytarze na odcinki nie dłuŝsze niŝ 50,0 m spełnienie wymagań zamknięcie otworów okiennych przegrodami w klasie EI 60 w ścianach zewnętrznych klatki schodowej KL 1 spełnienie wymagań 249.6, - zamknięcie zejść do piwnic drzwiami o klasie odporności ogniowej EI 60 spełnienie wymagań 250.1, - wydzielenie poŝarowe klatki schodowej KL 1 ( ściany REI 60, drzwi EI 30 ) i wykonanie w niej samoczynnej grawitacyjnej instalacji oddymiającej ( klapa dymowa ); spełnienie wymagań 256.3, - wykonanie wyłazu dachowego o wymaganych wymiarach 0,8 x 0,8 m w klatce KL 1 spełnienie wymagań wymiany naświetli znajdujących się poniŝej 2,0m na spełniające klasę EI15, lub zmiana ich usytuowania pow. 2,0 m oraz obudowa pomieszczenia portierni i przebudowa okna podawczego sklepiku spełnienie wymagań Wskazanie niezgodności w zakresie przepisów techniczno-budowlanych i przeciwpoŝarowych, które nie zostaną doprowadzone w budynku do stanu zgodnego z przepisami. Niezgodne z ww. rozporządzeniem MI pozostają: - szerokości biegów schodowych biegi w klatkach schodowych KL 2 i KL 3 mają szerokość po 1,10 m; wymagana szerokość biegów 120 cm niezgodność z szerokości spoczników w klatkach schodowych szerokość spoczników piętrowych wynosi w klatkach KL 2 1,40 m, w przyziemiu 1,10 m, a szerokość spoczników międzypiętrowych wynosi w KL 2 1,30 i 1,42 m, w 15

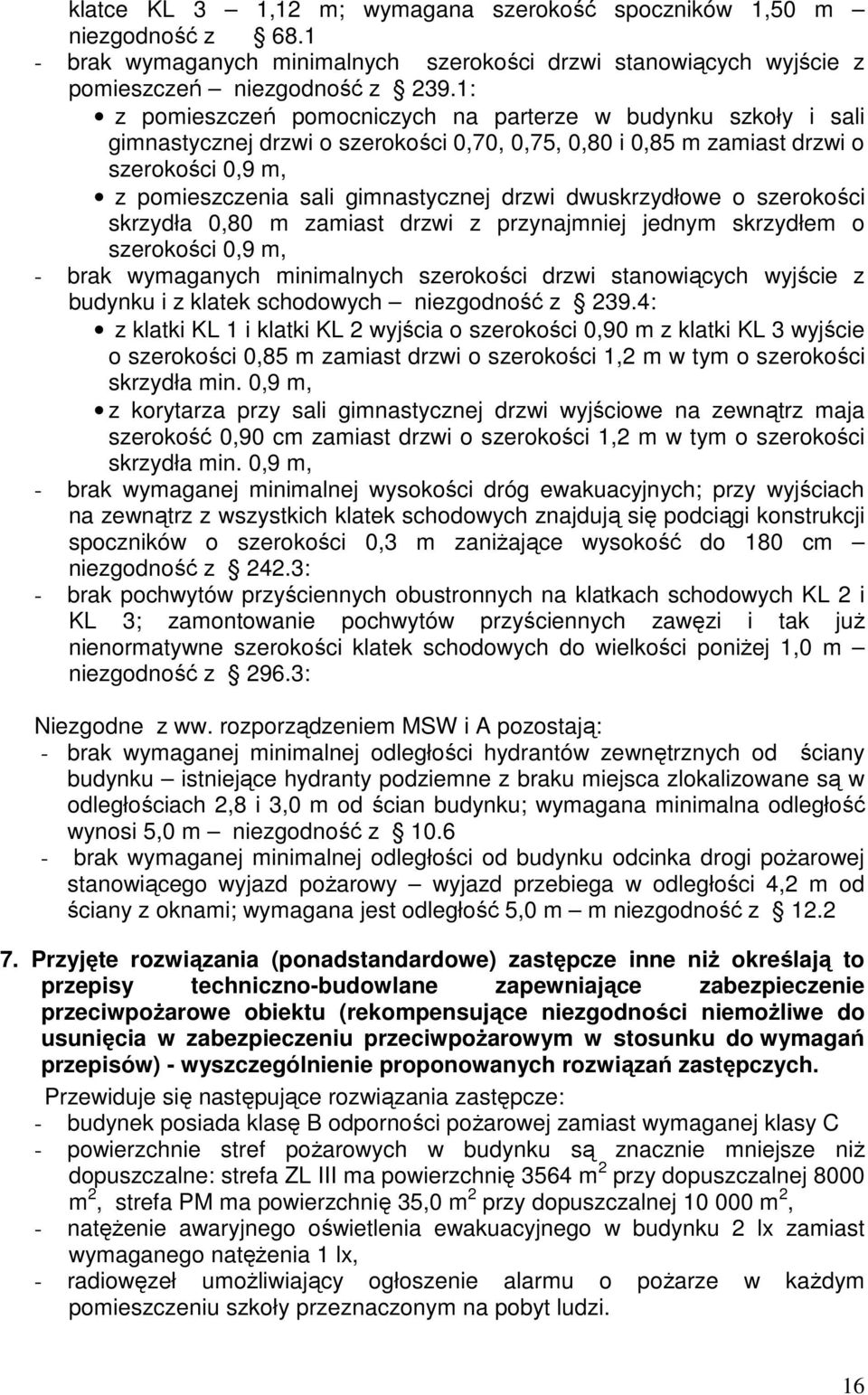

16 klatce KL 3 1,12 m; wymagana szerokość spoczników 1,50 m niezgodność z brak wymaganych minimalnych szerokości drzwi stanowiących wyjście z pomieszczeń niezgodność z 239.1: z pomieszczeń pomocniczych na parterze w budynku szkoły i sali gimnastycznej drzwi o szerokości 0,70, 0,75, 0,80 i 0,85 m zamiast drzwi o szerokości 0,9 m, z pomieszczenia sali gimnastycznej drzwi dwuskrzydłowe o szerokości skrzydła 0,80 m zamiast drzwi z przynajmniej jednym skrzydłem o szerokości 0,9 m, - brak wymaganych minimalnych szerokości drzwi stanowiących wyjście z budynku i z klatek schodowych niezgodność z 239.4: z klatki KL 1 i klatki KL 2 wyjścia o szerokości 0,90 m z klatki KL 3 wyjście o szerokości 0,85 m zamiast drzwi o szerokości 1,2 m w tym o szerokości skrzydła min. 0,9 m, z korytarza przy sali gimnastycznej drzwi wyjściowe na zewnątrz maja szerokość 0,90 cm zamiast drzwi o szerokości 1,2 m w tym o szerokości skrzydła min. 0,9 m, - brak wymaganej minimalnej wysokości dróg ewakuacyjnych; przy wyjściach na zewnątrz z wszystkich klatek schodowych znajdują się podciągi konstrukcji spoczników o szerokości 0,3 m zaniŝające wysokość do 180 cm niezgodność z 242.3: - brak pochwytów przyściennych obustronnych na klatkach schodowych KL 2 i KL 3; zamontowanie pochwytów przyściennych zawęzi i tak juŝ nienormatywne szerokości klatek schodowych do wielkości poniŝej 1,0 m niezgodność z 296.3: Niezgodne z ww. rozporządzeniem MSW i A pozostają: - brak wymaganej minimalnej odległości hydrantów zewnętrznych od ściany budynku istniejące hydranty podziemne z braku miejsca zlokalizowane są w odległościach 2,8 i 3,0 m od ścian budynku; wymagana minimalna odległość wynosi 5,0 m niezgodność z brak wymaganej minimalnej odległości od budynku odcinka drogi poŝarowej stanowiącego wyjazd poŝarowy wyjazd przebiega w odległości 4,2 m od ściany z oknami; wymagana jest odległość 5,0 m m niezgodność z Przyjęte rozwiązania (ponadstandardowe) zastępcze inne niŝ określają to przepisy techniczno-budowlane zapewniające zabezpieczenie przeciwpoŝarowe obiektu (rekompensujące niezgodności niemoŝliwe do usunięcia w zabezpieczeniu przeciwpoŝarowym w stosunku do wymagań przepisów) - wyszczególnienie proponowanych rozwiązań zastępczych. Przewiduje się następujące rozwiązania zastępcze: - budynek posiada klasę B odporności poŝarowej zamiast wymaganej klasy C - powierzchnie stref poŝarowych w budynku są znacznie mniejsze niŝ dopuszczalne: strefa ZL III ma powierzchnię 3564 m 2 przy dopuszczalnej 8000 m 2, strefa PM ma powierzchnię 35,0 m 2 przy dopuszczalnej m 2, - natęŝenie awaryjnego oświetlenia ewakuacyjnego w budynku 2 lx zamiast wymaganego natęŝenia 1 lx, - radiowęzeł umoŝliwiający ogłoszenie alarmu o poŝarze w kaŝdym pomieszczeniu szkoły przeznaczonym na pobyt ludzi. 16
