Mierniki ró nicy ciœnieñ i przep³ywu Wyposa enie dodatkowe dla serii Media

Transkrypt

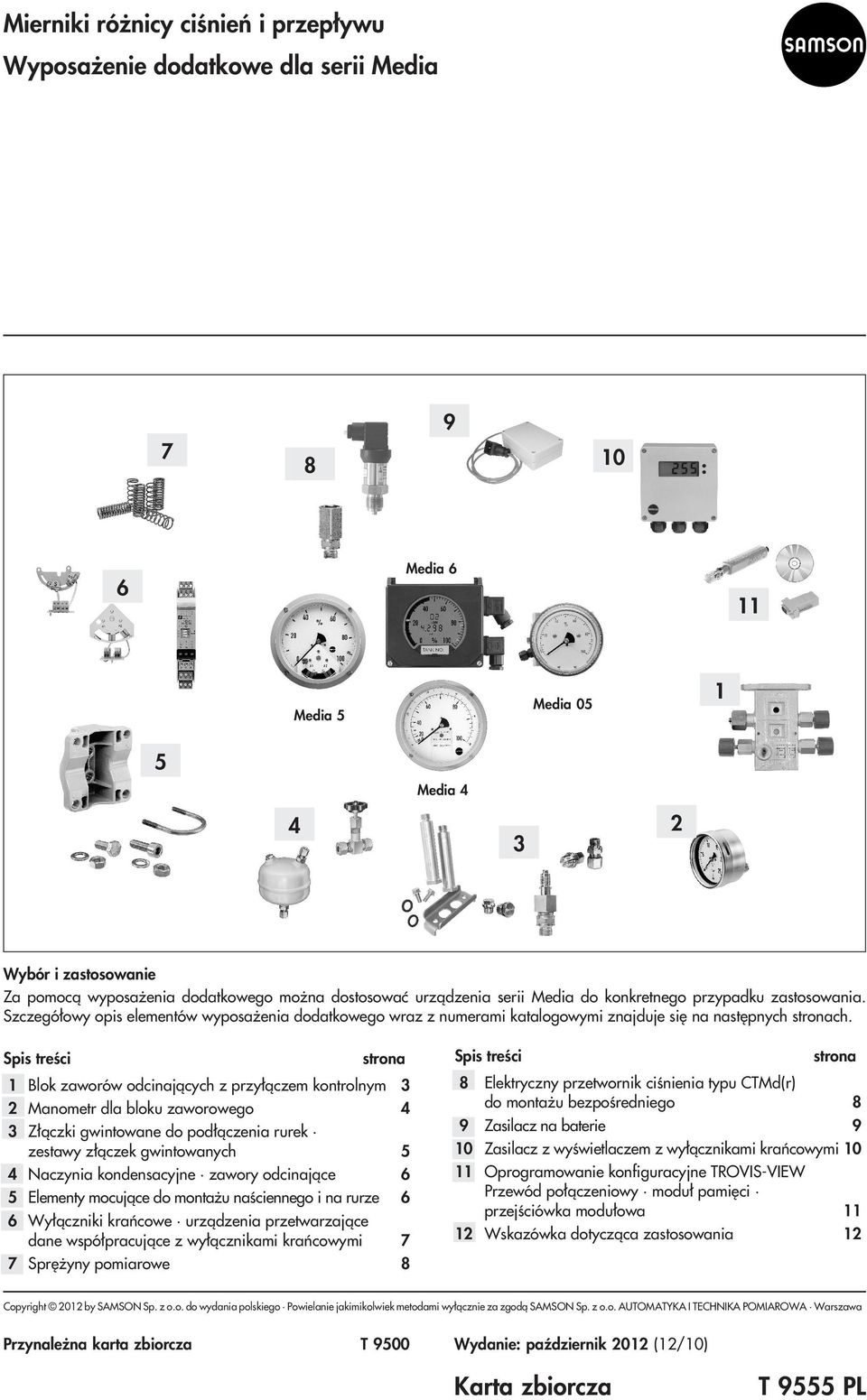

1 Mierniki ró nicy ciœnieñ i przep³ywu Wyposa enie dodatkowe dla serii Media Media 6 11 Media 5 Media Media Wybór i zastosowanie Za pomoc¹ wyposa enia dodatkowego mo na dostosowaæ urz¹dzenia serii Media do konkretnego przypadku zastosowania. Szczegó³owy opis elementów wyposa enia dodatkowego wraz z numerami katalogowymi znajduje siê na nastêpnych stronach. Spis treœci strona 1 Blok zaworów odcinaj¹cych z przy³¹czem kontrolnym 3 2 Manometr dla bloku zaworowego 4 3 Z³¹czki gwintowane do pod³¹czenia rurek zestawy z³¹czek gwintowanych 5 4 Naczynia kondensacyjne zawory odcinaj¹ce 6 5 Elementy mocuj¹ce do monta u naœciennego i na rurze 6 6 Wy³¹czniki krañcowe urz¹dzenia przetwarzaj¹ce dane wspó³pracuj¹ce z wy³¹cznikami krañcowymi 7 7 Sprê yny pomiarowe 8 Spis treœci strona 8 Elektryczny przetwornik ciœnienia typu CTMd(r) do monta u bezpoœredniego 8 9 Zasilacz na baterie 9 10 Zasilacz z wyœwietlaczem z wy³¹cznikami krañcowymi Oprogramowanie konfiguracyjne TROVIS-VIEW Przewód po³¹czeniowy modu³ pamiêci przejœciówka modu³owa Wskazówka dotycz¹ca zastosowania 12 Przynale na karta zbiorcza T 9500 Wydanie: paÿdziernik 2012 (12/10) Karta zbiorcza T 9555 PL

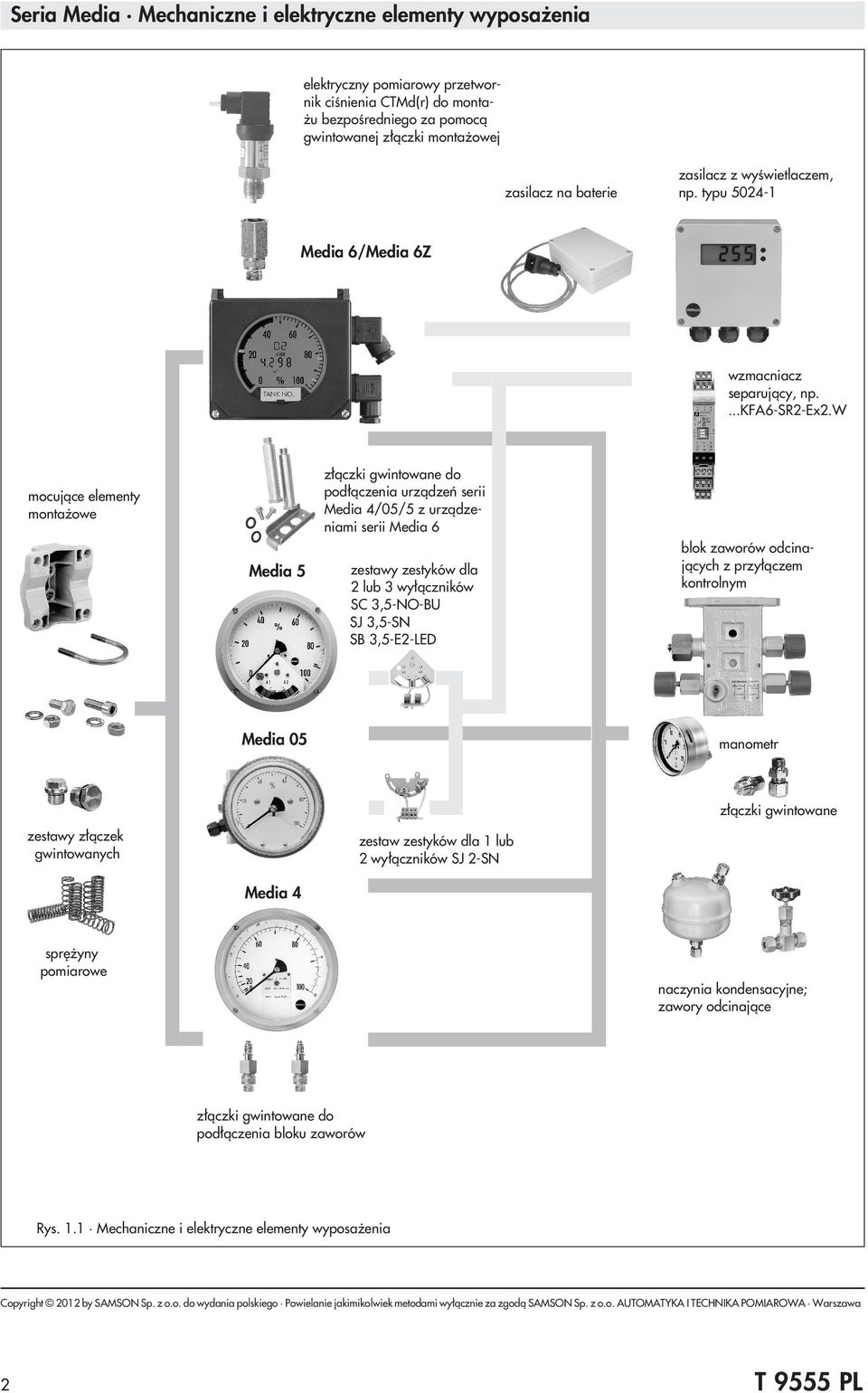

2 Seria Media Mechaniczne i elektryczne elementy wyposa enia elektryczny pomiarowy przetwornik ciœnienia CTMd(r) do monta- u bezpoœredniego za pomoc¹ gwintowanej z³¹czki monta owej zasilacz na baterie zasilacz z wyœwietlaczem, np. typu Media 6/Media 6Z wzmacniacz separuj¹cy, np....kfa6-sr2-ex2.w mocuj¹ce elementy monta owe Media 5 z³¹czki gwintowane do pod³¹czenia urz¹dzeñ serii Media 4/05/5 z urz¹dzeniami serii Media 6 zestawy zestyków dla 2 lub 3 wy³¹czników SC 3,5-NO-BU SJ 3,5-SN SB 3,5-E2-LED blok zaworów odcinaj¹cych z przy³¹czem kontrolnym Media 05 manometr z³¹czki gwintowane zestawy z³¹czek gwintowanych zestaw zestyków dla 1 lub 2 wy³¹czników SJ 2-SN Media 4 sprê yny pomiarowe naczynia kondensacyjne; zawory odcinaj¹ce z³¹czki gwintowane do pod³¹czenia bloku zaworów Rys. 1.1 Mechaniczne i elektryczne elementy wyposa enia 2 T 9555 PL

3 1 Blok zaworów odcinaj¹cych z przy³¹czem kontrolnym Do monta u bezpoœredniego na urz¹dzeniach serii Media 05/5 i Media 6 Monta na urz¹dzeniach serii Media 4 wymaga zastosowania gwintowanej z³¹czki Z zaworami odcinaj¹cymi na przewodach ciœnienia plusowego, minusowego i wyrównawczym Otwory do zaplombowania zaworów: wyrównawczych i odcinaj¹cych Przy³¹cze G ½ i G ¼ do pod³¹czenia manometru ciœnienia roboczego NG 100 i NG 63 Przy³¹cze przewodów ciœnieniowych G 3/8 Os³ona przy³¹cza kontrolnego wed³ug DIN , forma C ze stali CrNi PN 50 Tabela1.1 Dane techniczne i materia³y dane do zamówienia Mo liwe zastosowania Standardowe/kriotechnika (oczyszczony z oleju i t³uszczów dla tlenu) Standardowe/kriotechnika (oczyszczony z oleju i t³uszczów dla tlenu) obudowa materia³ trzpieñ pierœcienie uszczelniaj¹ce mosi¹dz mosi¹dz silikon stal CrNi stal CrNi silikon dopuszczenie dla tlenu 3) tak/ 40 do 60 C tak/ 40 do 60 C przy³¹cza gwintowane G 3/8 A wymagane tylko w przypadku monta u na urz¹dzenia serii Media 4 najni sza temperatura dla materia³u maks. temperatura z urz¹dzeniem serii Media Media 05/5/6 Media 04/ 4/4K/ C +80 C C +80 C Przemys³ tytoniowy/lakiernictwo mosi¹dz mosi¹dz NBR nie 20 C +80 C ) Przemys³ spo ywczy mosi¹dz mosi¹dz silikon nie 25 C +80 C ) Przemys³ spo ywczy stal CrNi stal CrNi silikon nie 25 C +80 C ) atwopalne gazy mosi¹dz mosi¹dz FPM nie 0 C +80 C ) atwopalne gazy stal CrNi stal CrNi FPM nie 0 C +80 C ) Standard./kriotechnika/³atwopalne gazy (oczyszcz. z oleju i t³uszczów dla tlenu) Standard./kriotechnika/³atwopalne gazy (oczyszcz. z oleju i t³uszczów dla tlenu) mosi¹dz mosi¹dz NBR stal CrNi stal CrNi NBR tak/ 40 do 60 C tak/ 40 do 60 C 30 C +80 C ) 30 C +80 C ) atwopalne gazy i ch³odnictwo mosi¹dz mosi¹dz EPDM nie 30 C +80 C ) 1) Zestawienie tych wykonañ i wymagañ zob. karta katalogowa ) Zastosowanie bloku zaworowego urz¹dzeñ Media 05/5/6 ze z³¹czk¹ gwintowan¹ lub zob. tabela 1.2 3) W przypadku zastosowania bloku zaworowego do tlenu w postaci gazowej obowi¹zuj¹ wartoœci graniczne: maks. temperatura: +60 C i maks. ciœnienie tlenu: 30 bar Tabela 1.2 Z³¹czki gwintowane, os³ony itd. oczyszczone z oleju i t³uszczów dane do zamówienia Z³¹czki gwintowane, os³ony, itd. Z³¹czka gwintowana z mosi¹dzu do po³¹czenia blok zaworowy seria Media Z³¹czka gwintowana ze stali nierdzewnej do po³¹czenia blok zaworowy Media Os³ona z mosi¹dzu, G ½ LH, przy³¹cza manometru bloku zaworowego Os³ona ze stali nierdzewnej, G ½ LH, przy³¹cza manometru bloku zaworowego Przejœciówka ze stali nierdzewnej przy³¹cza kontrolnego bloku zaworowego urz¹dzeñ serii Media, ze z³¹czk¹ gwintowan¹ 8 mm Os³ona ze stali nierdzewnej, M 20 x 1,5 przy³¹cza kontrolnego bloku zaworowego x pierœcieñ uszczelniaj¹cy 18 x 2,5 z NBR dla przy³¹cza komory pomiarowej bloku zaworowego x pierœcieñ uszczelniaj¹cy 13 x 1,5 z NBR dla przy³¹cza manometru G ½ Rys. 1.2 Blok zaworowy dla urz¹dzeñ serii Media 05/5/6 nakrêtka ko³pakowa przy³¹cze kontrolne M20 x 1,5 DW otwory mocuj¹ce wykorzystywane w przypadku monta u bloku zaworowego na œcianie z³¹czka œci¹gaj¹ca G ½ zgodnie z norm¹ DIN (czêœæ bloku zaworowego) do pod³¹czenia manometru NG 100 przy³¹cze kombinowane G ½ LH ze z³¹czk¹ œci¹gaj¹c¹ G ½ dla manometru NG 100 i pierœcienia uszczelniaj¹geo 12x2 oraz G ¼ dla manometru NG 63 z pierœcieniem uszczelniaj¹cym G ¼ Rys. 1.3 Blok zaworowy z przy³¹czem manometrów G ½ i G ¼, wymiary Ciê ar mosi¹dz: stal nierdzewna: 2 kg 2,5 kg 3 T 9555 PL

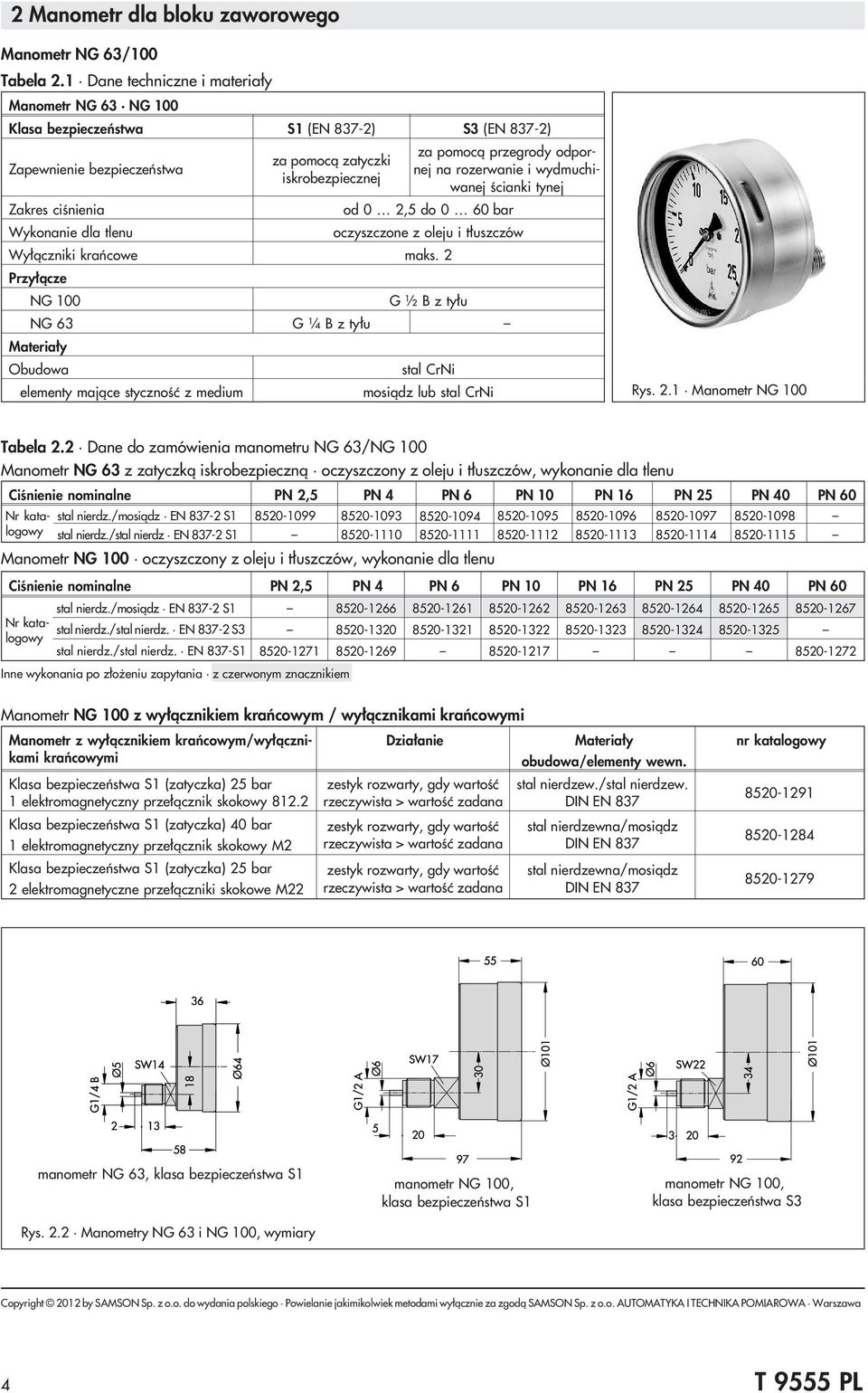

4 2 Manometr dla bloku zaworowego Manometr NG 63/100 Tabela 2.1 Dane techniczne i materia³y Manometr NG 63 NG 100 Klasa bezpieczeñstwa S1 (EN 837-2) S3 (EN 837-2) Zapewnienie bezpieczeñstwa Zakres ciœnienia Wykonanie dla tlenu za pomoc¹ zatyczki iskrobezpiecznej za pomoc¹ przegrody odpornej na rozerwanie i wydmuchiwanej œcianki tynej od 0 2,5 do 0 60 bar oczyszczone z oleju i t³uszczów Wy³¹czniki krañcowe maks. 2 Przy³¹cze NG 100 G ½ B z ty³u NG 63 G ¼ B z ty³u Materia³y Obudowa elementy maj¹ce stycznoœæ z medium stal CrNi mosi¹dz lub stal CrNi Rys. 2.1 Manometr NG 100 Tabela 2.2 Dane do zamówienia manometru NG 63/NG 100 Manometr NG 63 z zatyczk¹ iskrobezpieczn¹ oczyszczony z oleju i t³uszczów, wykonanie dla tlenu Ciœnienie nominalne PN 2,5 PN 4 PN 6 PN 10 PN 16 PN 25 PN 40 PN 60 Nr katalogowy stal nierdz./mosi¹dz EN S stal nierdz./stal nierdz EN S Manometr NG 100 oczyszczony z oleju i t³uszczów, wykonanie dla tlenu Ciœnienie nominalne PN 2,5 PN 4 PN 6 PN 10 PN 16 PN 25 PN 40 PN 60 Nr katalogowy stal nierdz./mosi¹dz EN S stal nierdz./stal nierdz. EN S stal nierdz./stal nierdz. EN 837-S Inne wykonania po z³o eniu zapytania z czerwonym znacznikiem Manometr NG 100 z wy³¹cznikiem krañcowym / wy³¹cznikami krañcowymi Manometr z wy³¹cznikiem krañcowym/wy³¹cznikami krañcowymi Dzia³anie Materia³y obudowa/elementy wewn. Klasa bezpieczeñstwa S1 (zatyczka) 25 bar 1 elektromagnetyczny prze³¹cznik skokowy zestyk rozwarty, gdy wartoœæ rzeczywista > wartoœæ zadana stal nierdzew./stal nierdzew. DIN EN Klasa bezpieczeñstwa S1 (zatyczka) 40 bar 1 elektromagnetyczny prze³¹cznik skokowy M2 zestyk rozwarty, gdy wartoœæ rzeczywista > wartoœæ zadana stal nierdzewna/mosi¹dz DIN EN Klasa bezpieczeñstwa S1 (zatyczka) 25 bar 2 elektromagnetyczne prze³¹czniki skokowe M22 zestyk rozwarty, gdy wartoœæ rzeczywista > wartoœæ zadana stal nierdzewna/mosi¹dz DIN EN manometr NG 63, klasa bezpieczeñstwa S1 Rys. 2.2 Manometry NG 63 i NG 100, wymiary manometr NG 100, klasa bezpieczeñstwa S1 manometr NG 100, klasa bezpieczeñstwa S3 4 T 9555 PL

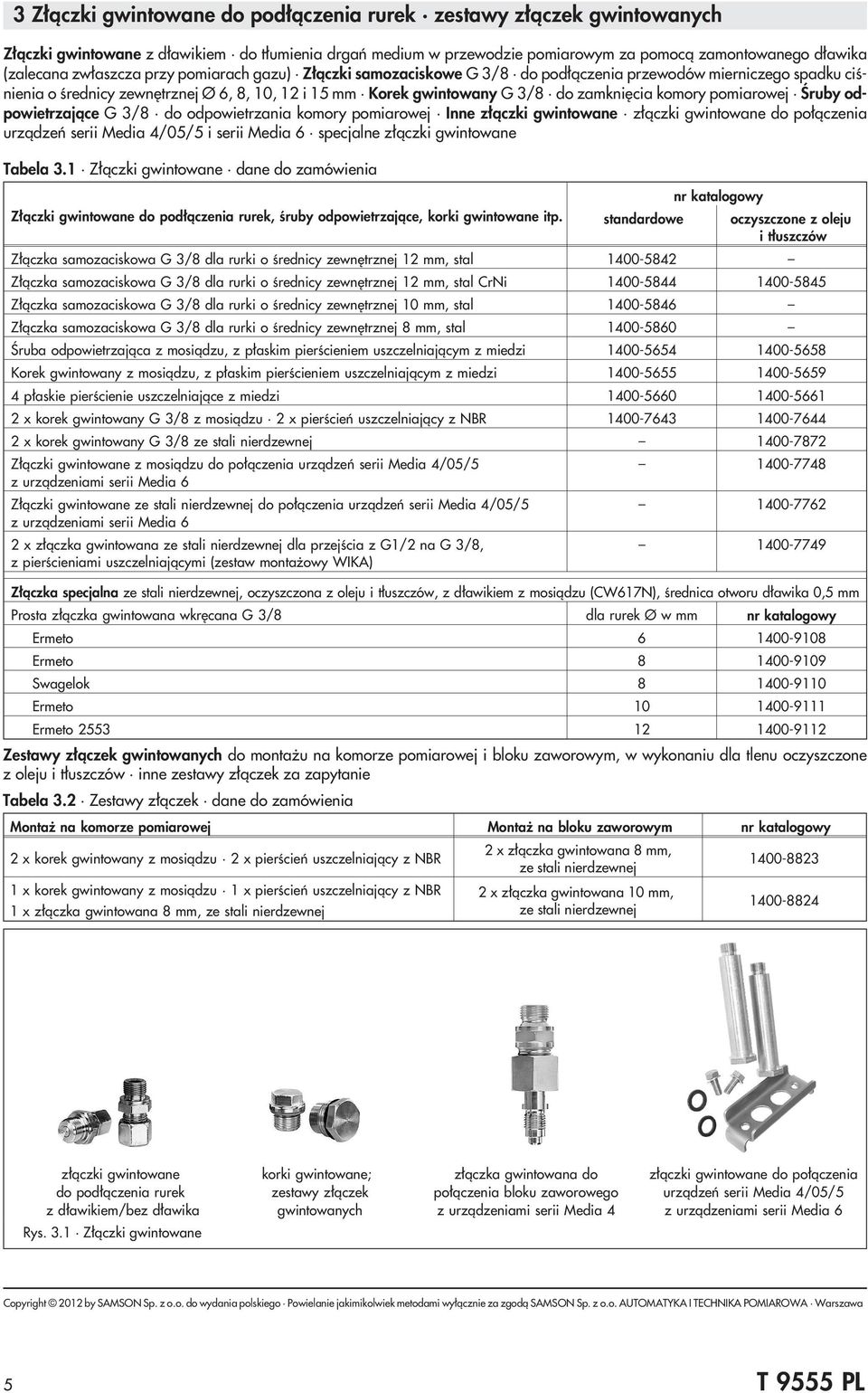

5 3 Z³¹czki gwintowane do pod³¹czenia rurek zestawy z³¹czek gwintowanych Z³¹czki gwintowane z d³awikiem do t³umienia drgañ medium w przewodzie pomiarowym za pomoc¹ zamontowanego d³awika (zalecana zw³aszcza przy pomiarach gazu) Z³¹czki samozaciskowe G 3/8 do pod³¹czenia przewodów mierniczego spadku ciœnienia o œrednicy zewnêtrznej Ø 6, 8, 10, 12 i 15 mm Korek gwintowany G 3/8 do zamkniêcia komory pomiarowej Œruby odpowietrzaj¹ce G 3/8 do odpowietrzania komory pomiarowej Inne z³¹czki gwintowane z³¹czki gwintowane do po³¹czenia urz¹dzeñ serii Media 4/05/5 i serii Media 6 specjalne z³¹czki gwintowane Tabela 3.1 Z³¹czki gwintowane dane do zamówienia Z³¹czki gwintowane do pod³¹czenia rurek, œruby odpowietrzaj¹ce, korki gwintowane itp. standardowe oczyszczone z oleju i t³uszczów Z³¹czka samozaciskowa G 3/8 dla rurki o œrednicy zewnêtrznej 12 mm, stal Z³¹czka samozaciskowa G 3/8 dla rurki o œrednicy zewnêtrznej 12 mm, stal CrNi Z³¹czka samozaciskowa G 3/8 dla rurki o œrednicy zewnêtrznej 10 mm, stal Z³¹czka samozaciskowa G 3/8 dla rurki o œrednicy zewnêtrznej 8 mm, stal Œruba odpowietrzaj¹ca z mosi¹dzu, z p³askim pierœcieniem uszczelniaj¹cym z miedzi Korek gwintowany z mosi¹dzu, z p³askim pierœcieniem uszczelniaj¹cym z miedzi p³askie pierœcienie uszczelniaj¹ce z miedzi x korek gwintowany G 3/8 z mosi¹dzu 2 x pierœcieñ uszczelniaj¹cy z NBR x korek gwintowany G 3/8 ze stali nierdzewnej Z³¹czki gwintowane z mosi¹dzu do po³¹czenia urz¹dzeñ serii Media 4/05/5 z urz¹dzeniami serii Media 6 Z³¹czki gwintowane ze stali nierdzewnej do po³¹czenia urz¹dzeñ serii Media 4/05/5 z urz¹dzeniami serii Media 6 2 x z³¹czka gwintowana ze stali nierdzewnej dla przejœcia z G1/2 na G 3/8, z pierœcieniami uszczelniaj¹cymi (zestaw monta owy WIKA) Z³¹czka specjalna ze stali nierdzewnej, oczyszczona z oleju i t³uszczów, z d³awikiem z mosi¹dzu (CW617N), œrednica otworu d³awika 0,5 mm Prosta z³¹czka gwintowana wkrêcana G 3/8 dla rurek Ø w mm Ermeto Ermeto Swagelok Ermeto Ermeto Zestawy z³¹czek gwintowanych do monta u na komorze pomiarowej i bloku zaworowym, w wykonaniu dla tlenu oczyszczone z oleju i t³uszczów inne zestawy z³¹czek za zapytanie Tabela 3.2 Zestawy z³¹czek dane do zamówienia Monta na komorze pomiarowej Monta na bloku zaworowym 2 x korek gwintowany z mosi¹dzu 2 x pierœcieñ uszczelniaj¹cy z NBR 1 x korek gwintowany z mosi¹dzu 1 x pierœcieñ uszczelniaj¹cy z NBR 1 x z³¹czka gwintowana 8 mm, ze stali nierdzewnej 2 x z³¹czka gwintowana 8 mm, ze stali nierdzewnej 2 x z³¹czka gwintowana 10 mm, ze stali nierdzewnej z³¹czki gwintowane do pod³¹czenia rurek z d³awikiem/bez d³awika korki gwintowane; zestawy z³¹czek gwintowanych z³¹czka gwintowana do po³¹czenia bloku zaworowego z urz¹dzeniami serii Media 4 z³¹czki gwintowane do po³¹czenia urz¹dzeñ serii Media 4/05/5 z urz¹dzeniami serii Media 6 Rys. 3.1 Z³¹czki gwintowane 5 T 9555 PL

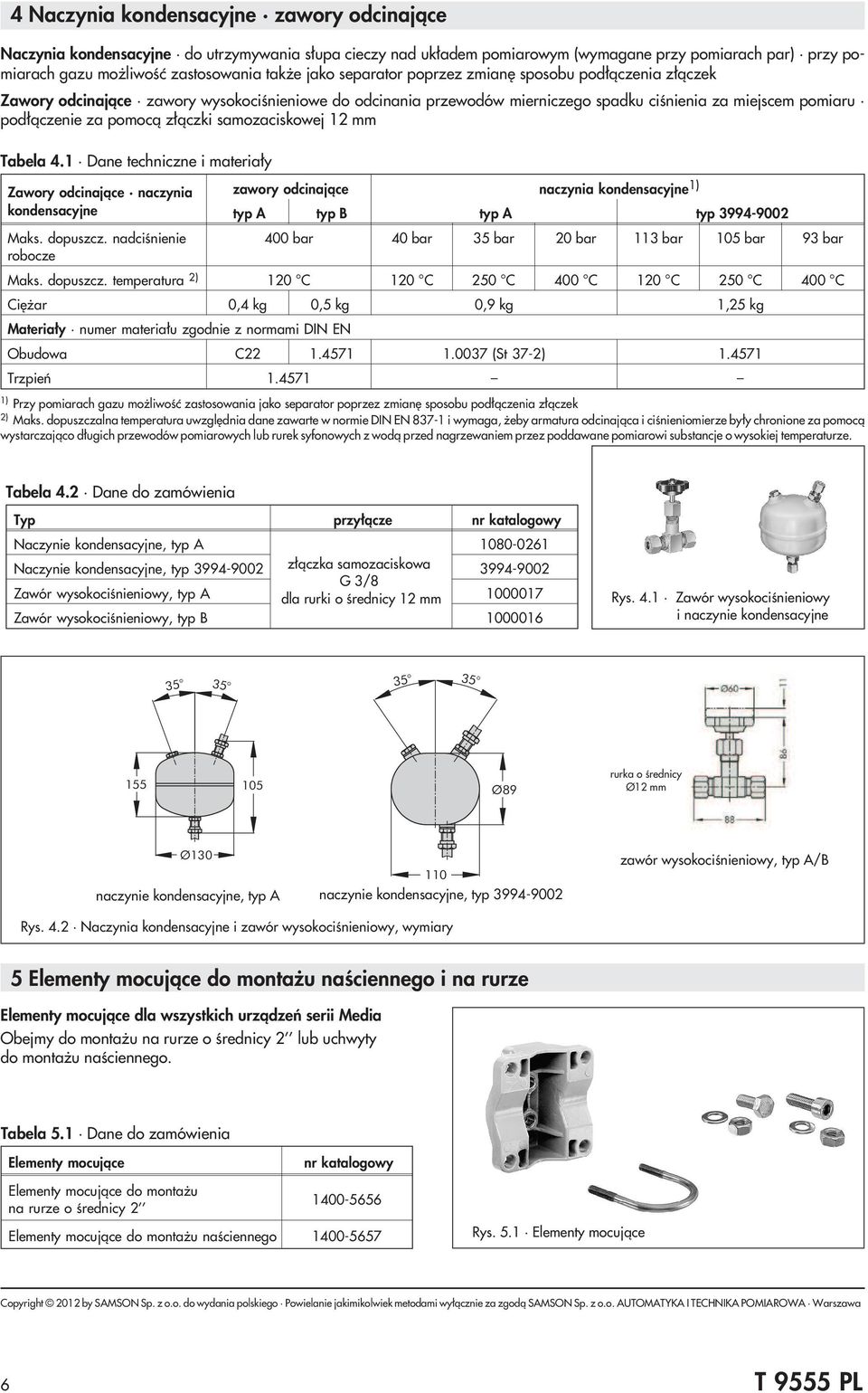

6 4 Naczynia kondensacyjne zawory odcinaj¹ce Naczynia kondensacyjne do utrzymywania s³upa cieczy nad uk³adem pomiarowym (wymagane przy pomiarach par) przy pomiarach gazu mo liwoœæ zastosowania tak e jako separator poprzez zmianê sposobu pod³¹czenia z³¹czek Zawory odcinaj¹ce zawory wysokociœnieniowe do odcinania przewodów mierniczego spadku ciœnienia za miejscem pomiaru pod³¹czenie za pomoc¹ z³¹czki samozaciskowej 12 mm Tabela 4.1 Dane techniczne i materia³y Zawory odcinaj¹ce naczynia kondensacyjne Maks. dopuszcz. nadciœnienie robocze zawory odcinaj¹ce naczynia kondensacyjne 1) typ A typ B typ A typ bar 40 bar 35 bar 20 bar 113 bar 105 bar 93 bar Maks. dopuszcz. temperatura 2) 120 C 120 C 250 C 400 C 120 C 250 C 400 C Ciê ar 0,4 kg 0,5 kg 0,9 kg 1,25 kg Materia³y numer materia³u zgodnie z normami DIN EN Obudowa C (St 37-2) Trzpieñ ) Przy pomiarach gazu mo liwoœæ zastosowania jako separator poprzez zmianê sposobu pod³¹czenia z³¹czek 2) Maks. dopuszczalna temperatura uwzglêdnia dane zawarte w normie DIN EN i wymaga, eby armatura odcinaj¹ca i ciœnieniomierze by³y chronione za pomoc¹ wystarczaj¹co d³ugich przewodów pomiarowych lub rurek syfonowych z wod¹ przed nagrzewaniem przez poddawane pomiarowi substancje o wysokiej temperaturze. Tabela 4.2 Dane do zamówienia Typ przy³¹cze Naczynie kondensacyjne, typ A Naczynie kondensacyjne, typ z³¹czka samozaciskowa G 3/8 Zawór wysokociœnieniowy, typ A dla rurki o œrednicy 12 mm Zawór wysokociœnieniowy, typ B Rys. 4.1 Zawór wysokociœnieniowy i naczynie kondensacyjne Ø89 rurka o œrednicy Ø12 mm Ø130 naczynie kondensacyjne, typ A naczynie kondensacyjne, typ zawór wysokociœnieniowy, typ A/B Rys. 4.2 Naczynia kondensacyjne i zawór wysokociœnieniowy, wymiary 5 Elementy mocuj¹ce do monta u naœciennego i na rurze Elementy mocuj¹ce dla wszystkich urz¹dzeñ serii Media Obejmy do monta u na rurze o œrednicy 2 lub uchwyty do monta u naœciennego. Tabela 5.1 Dane do zamówienia Elementy mocuj¹ce Elementy mocuj¹ce do monta u na rurze o œrednicy Elementy mocuj¹ce do monta u naœciennego Rys. 5.1 Elementy mocuj¹ce 6 T 9555 PL

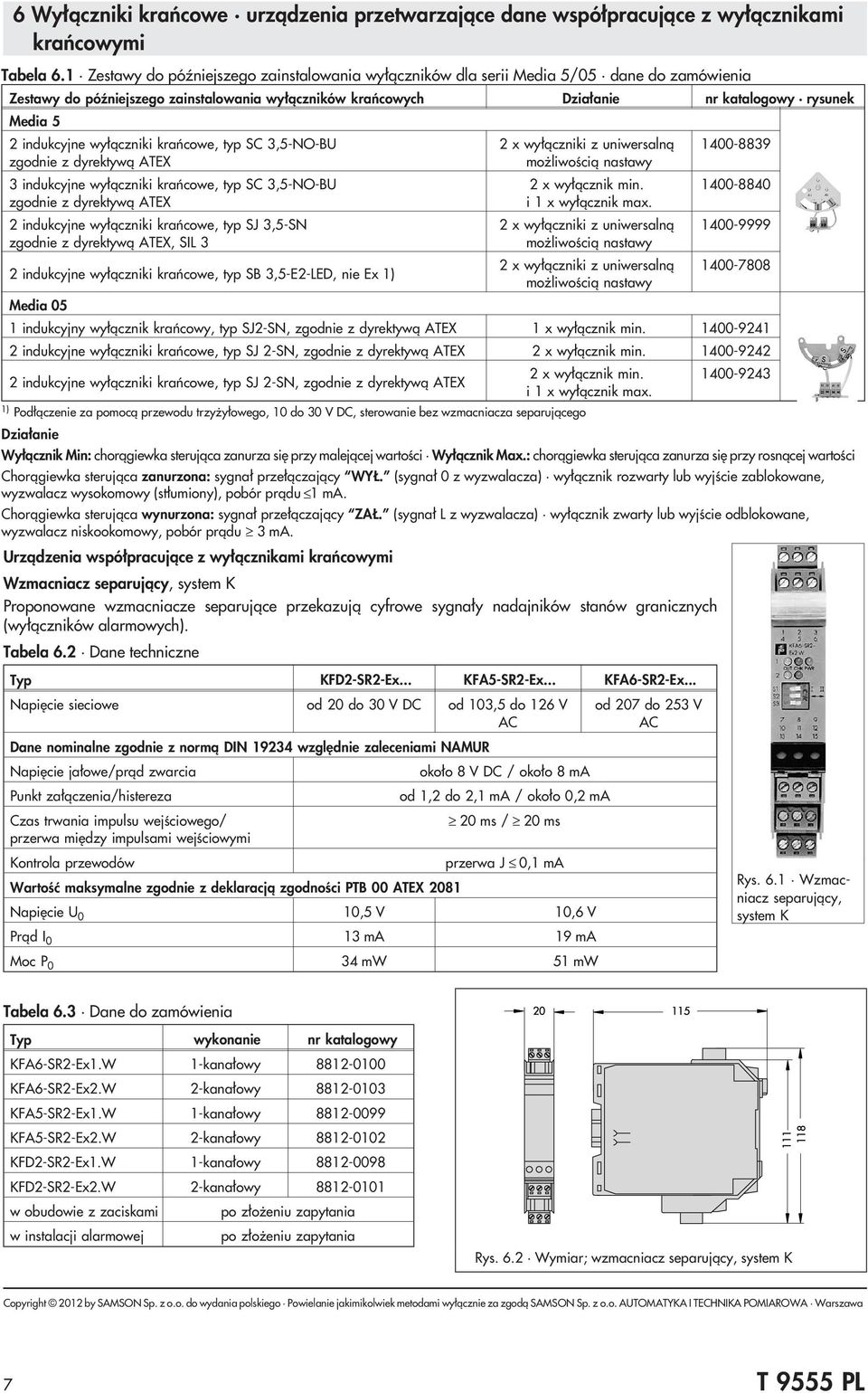

7 6 Wy³¹czniki krañcowe urz¹dzenia przetwarzaj¹ce dane wspó³pracuj¹ce z wy³¹cznikami krañcowymi Tabela 6.1 Zestawy do póÿniejszego zainstalowania wy³¹czników dla serii Media 5/05 dane do zamówienia Zestawy do póÿniejszego zainstalowania wy³¹czników krañcowych Dzia³anie rysunek Media 5 2 indukcyjne wy³¹czniki krañcowe, typ SC 3,5-NO-BU zgodnie z dyrektyw¹ ATEX 3 indukcyjne wy³¹czniki krañcowe, typ SC 3,5-NO-BU zgodnie z dyrektyw¹ ATEX 2 indukcyjne wy³¹czniki krañcowe, typ SJ 3,5-SN zgodnie z dyrektyw¹ ATEX, SIL 3 2 indukcyjne wy³¹czniki krañcowe, typ SB 3,5-E2-LED, nie Ex 1) Media 05 2 x wy³¹czniki z uniwersaln¹ mo liwoœci¹ nastawy 2 x wy³¹cznik min. i 1 x wy³¹cznik max. 2 x wy³¹czniki z uniwersaln¹ mo liwoœci¹ nastawy 2 x wy³¹czniki z uniwersaln¹ mo liwoœci¹ nastawy indukcyjny wy³¹cznik krañcowy, typ SJ2-SN, zgodnie z dyrektyw¹ ATEX 1 x wy³¹cznik min indukcyjne wy³¹czniki krañcowe, typ SJ 2-SN, zgodnie z dyrektyw¹ ATEX 2 x wy³¹cznik min indukcyjne wy³¹czniki krañcowe, typ SJ 2-SN, zgodnie z dyrektyw¹ ATEX 1) Pod³¹czenie za pomoc¹ przewodu trzy y³owego, 10 do 30 V DC, sterowanie bez wzmacniacza separuj¹cego Dzia³anie 2 x wy³¹cznik min. i 1 x wy³¹cznik max Wy³¹cznik Min: chor¹giewka steruj¹ca zanurza siê przy malej¹cej wartoœci Wy³¹cznik Max.: chor¹giewka steruj¹ca zanurza siê przy rosn¹cej wartoœci Chor¹giewka steruj¹ca zanurzona: sygna³ prze³¹czaj¹cy WY. (sygna³ 0 z wyzwalacza) wy³¹cznik rozwarty lub wyjœcie zablokowane, wyzwalacz wysokomowy (st³umiony), pobór pr¹du 1 ma. Chor¹giewka steruj¹ca wynurzona: sygna³ prze³¹czaj¹cy ZA. (sygna³ L z wyzwalacza) wy³¹cznik zwarty lub wyjœcie odblokowane, wyzwalacz niskookomowy, pobór pr¹du 3 ma. Urz¹dzenia wspó³pracuj¹ce z wy³¹cznikami krañcowymi Wzmacniacz separuj¹cy, system K Proponowane wzmacniacze separuj¹ce przekazuj¹ cyfrowe sygna³y nadajników stanów granicznych (wy³¹czników alarmowych). Tabela 6.2 Dane techniczne Typ KFD2-SR2-Ex... KFA5-SR2-Ex... KFA6-SR2-Ex... Napiêcie sieciowe od 20 do 30 V DC od 103,5 do 126 V AC Dane nominalne zgodnie z norm¹ DIN wzglêdnie zaleceniami NAMUR Napiêcie ja³owe/pr¹d zwarcia Punkt za³¹czenia/histereza Czas trwania impulsu wejœciowego/ przerwa miêdzy impulsami wejœciowymi Kontrola przewodów Wartoœæ maksymalne zgodnie z deklaracj¹ zgodnoœci PTB 00 ATEX 2081 oko³o 8 V DC / oko³o 8 ma od 1,2 do 2,1 ma / oko³o 0,2 ma 20 ms / 20 ms przerwa J 0,1 ma Napiêcie U 0 10,5 V 10,6 V Pr¹d I 0 13 ma 19 ma Moc P 0 34 mw 51 mw od 207 do 253 V AC Rys. 6.1 Wzmacniacz separuj¹cy, system K Tabela 6.3 Dane do zamówienia Typ wykonanie KFA6-SR2-Ex1.W 1-kana³owy KFA6-SR2-Ex2.W 2-kana³owy KFA5-SR2-Ex1.W 1-kana³owy KFA5-SR2-Ex2.W 2-kana³owy KFD2-SR2-Ex1.W 1-kana³owy KFD2-SR2-Ex2.W 2-kana³owy w obudowie z zaciskami w instalacji alarmowej po z³o eniu zapytania po z³o eniu zapytania Rys. 6.2 Wymiar; wzmacniacz separuj¹cy, system K 7 T 9555 PL

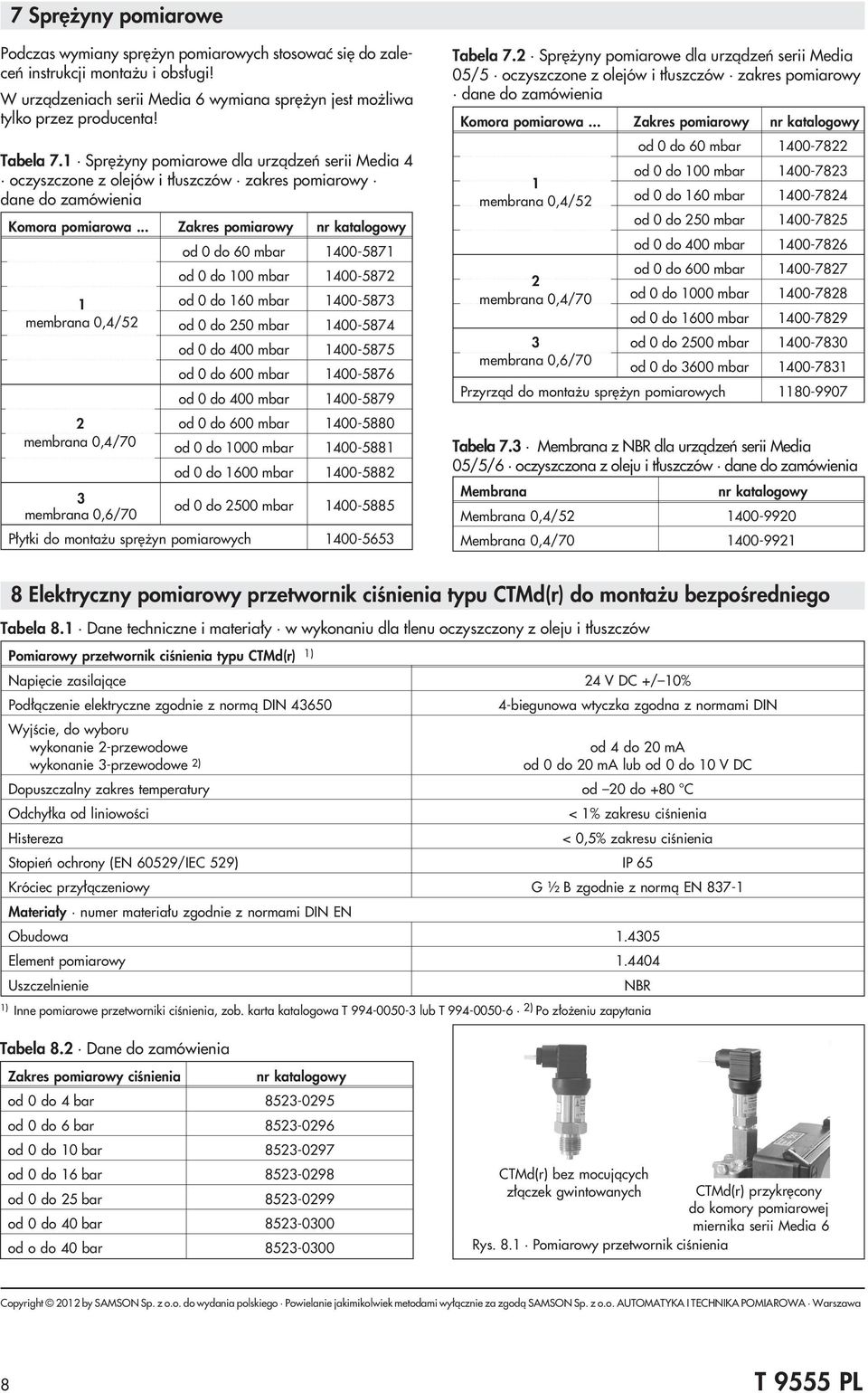

8 7 Sprê yny pomiarowe Podczas wymiany sprê yn pomiarowych stosowaæ siê do zaleceñ instrukcji monta u i obs³ugi! W urz¹dzeniach serii Media 6 wymiana sprê yn jest mo liwa tylko przez producenta! Tabela 7.1 Sprê yny pomiarowe dla urz¹dzeñ serii Media 4 oczyszczone z olejów i t³uszczów zakres pomiarowy dane do zamówienia Komora pomiarowa... Zakres pomiarowy 1 membrana 0,4/52 2 membrana 0,4/70 3 membrana 0,6/70 od 0 do 60 mbar od 0 do 100 mbar od 0 do 160 mbar od 0 do 250 mbar od 0 do 400 mbar od 0 do 600 mbar od 0 do 400 mbar od 0 do 600 mbar od 0 do 1000 mbar od 0 do 1600 mbar od 0 do 2500 mbar P³ytki do monta u sprê yn pomiarowych Tabela 7.2 Sprê yny pomiarowe dla urz¹dzeñ serii Media 05/5 oczyszczone z olejów i t³uszczów zakres pomiarowy dane do zamówienia Komora pomiarowa... Zakres pomiarowy 1 membrana 0,4/52 2 membrana 0,4/70 3 membrana 0,6/70 od 0 do 60 mbar od 0 do 100 mbar od 0 do 160 mbar od 0 do 250 mbar od 0 do 400 mbar od 0 do 600 mbar od 0 do 1000 mbar od 0 do 1600 mbar od 0 do 2500 mbar od 0 do 3600 mbar Przyrz¹d do monta u sprê yn pomiarowych Tabela 7.3 Membrana z NBR dla urz¹dzeñ serii Media 05/5/6 oczyszczona z oleju i t³uszczów dane do zamówienia Membrana Membrana 0,4/ Membrana 0,4/ Elektryczny pomiarowy przetwornik ciœnienia typu CTMd(r) do monta u bezpoœredniego Tabela 8.1 Dane techniczne i materia³y w wykonaniu dla tlenu oczyszczony z oleju i t³uszczów Pomiarowy przetwornik ciœnienia typu CTMd(r) 1) Napiêcie zasilaj¹ce 24 V DC +/ 10% Pod³¹czenie elektryczne zgodnie z norm¹ DIN Wyjœcie, do wyboru wykonanie 2-przewodowe wykonanie 3-przewodowe 2) 4-biegunowa wtyczka zgodna z normami DIN od 4 do 20 ma od 0 do 20 ma lub od 0 do 10 V DC Dopuszczalny zakres temperatury od 20 do +80 C Odchy³ka od liniowoœci Histereza < 1% zakresu ciœnienia < 0,5% zakresu ciœnienia Stopieñ ochrony (EN 60529/IEC 529) IP 65 Króciec przy³¹czeniowy G ½ B zgodnie z norm¹ EN Materia³y numer materia³u zgodnie z normami DIN EN Obudowa Element pomiarowy Uszczelnienie 1) Inne pomiarowe przetworniki ciœnienia, zob. karta katalogowa T lub T ) Po z³o eniu zapytania NBR Tabela 8.2 Dane do zamówienia Zakres pomiarowy ciœnienia od 0 do 4 bar od 0 do 6 bar od 0 do 10 bar od 0 do 16 bar od 0 do 25 bar od 0 do 40 bar CTMd(r) bez mocuj¹cych z³¹czek gwintowanych od o do 40 bar Rys. 8.1 Pomiarowy przetwornik ciœnienia CTMd(r) przykrêcony do komory pomiarowej miernika serii Media 6 8 T 9555 PL

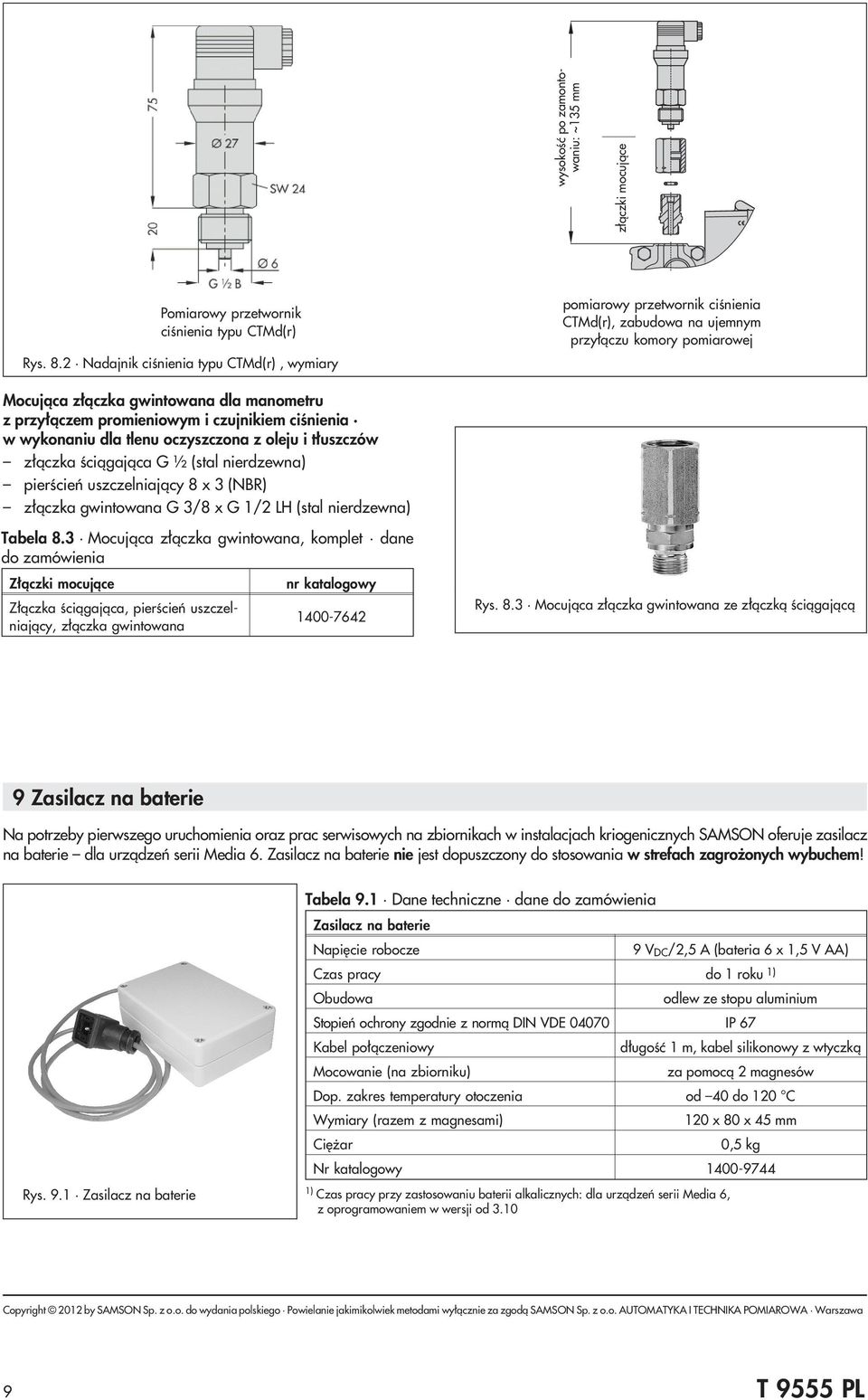

9 wysokoœæ po zamontowaniu: ~135 mm z³¹czki mocuj¹ce Pomiarowy przetwornik ciœnienia typu CTMd(r) Rys. 8.2 Nadajnik ciœnienia typu CTMd(r), wymiary pomiarowy przetwornik ciœnienia CTMd(r), zabudowa na ujemnym przy³¹czu komory pomiarowej Mocuj¹ca z³¹czka gwintowana dla manometru z przy³¹czem promieniowym i czujnikiem ciœnienia w wykonaniu dla tlenu oczyszczona z oleju i t³uszczów z³¹czka œci¹gaj¹ca G ½ (stal nierdzewna) pierœcieñ uszczelniaj¹cy 8 x 3 (NBR) z³¹czka gwintowana G 3/8 x G 1/2 LH (stal nierdzewna) Tabela 8.3 Mocuj¹ca z³¹czka gwintowana, komplet dane do zamówienia Z³¹czki mocuj¹ce Z³¹czka œci¹gaj¹ca, pierœcieñ uszczelniaj¹cy, z³¹czka gwintowana Rys. 8.3 Mocuj¹ca z³¹czka gwintowana ze z³¹czk¹ œci¹gaj¹c¹ 9 Zasilacz na baterie Na potrzeby pierwszego uruchomienia oraz prac serwisowych na zbiornikach w instalacjach kriogenicznych SAMSON oferuje zasilacz na baterie dla urz¹dzeñ serii Media 6. Zasilacz na baterie nie jest dopuszczony do stosowania w strefach zagro onych wybuchem! Rys. 9.1 Zasilacz na baterie Tabela 9.1 Dane techniczne dane do zamówienia Zasilacz na baterie Napiêcie robocze 9 V DC/2,5 A (bateria 6 x 1,5 V AA) Czas pracy do 1 roku 1) Obudowa odlew ze stopu aluminium Stopieñ ochrony zgodnie z norm¹ DIN VDE IP 67 Kabel po³¹czeniowy Mocowanie (na zbiorniku) d³ugoœæ 1 m, kabel silikonowy z wtyczk¹ za pomoc¹ 2 magnesów Dop. zakres temperatury otoczenia od 40 do 120 C Wymiary (razem z magnesami) Ciê ar 120 x 80 x 45 mm 0,5 kg Nr katalogowy ) Czas pracy przy zastosowaniu baterii alkalicznych: dla urz¹dzeñ serii Media 6, z oprogramowaniem w wersji od T 9555 PL

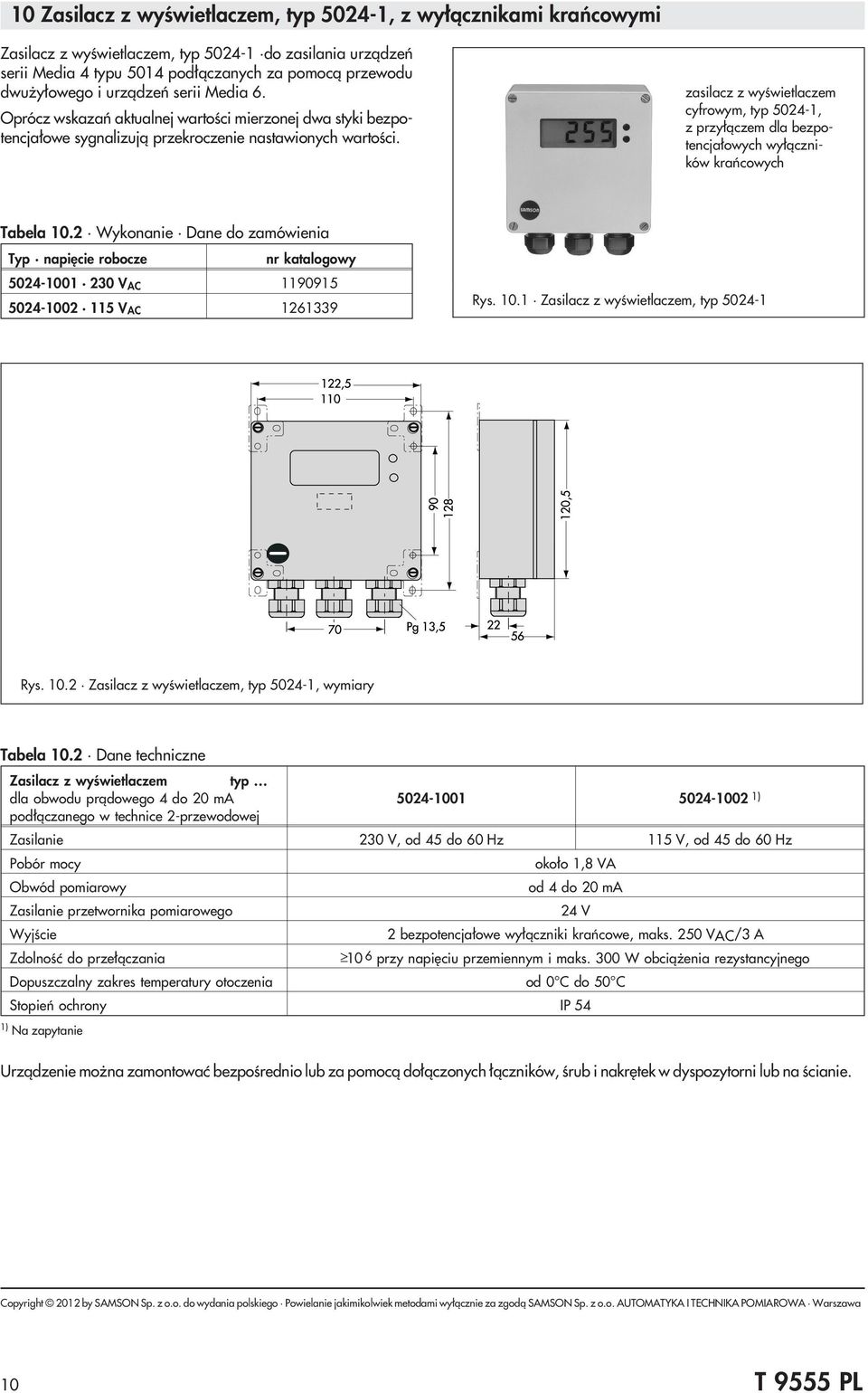

10 10 Zasilacz z wyœwietlaczem, typ , z wy³¹cznikami krañcowymi Zasilacz z wyœwietlaczem, typ do zasilania urz¹dzeñ serii Media 4 typu 5014 pod³¹czanych za pomoc¹ przewodu dwu y³owego i urz¹dzeñ serii Media 6. Oprócz wskazañ aktualnej wartoœci mierzonej dwa styki bezpotencja³owe sygnalizuj¹ przekroczenie nastawionych wartoœci. zasilacz z wyœwietlaczem cyfrowym, typ , z przy³¹czem dla bezpotencja³owych wy³¹czników krañcowych Tabela 10.2 Wykonanie Dane do zamówienia Typ napiêcie robocze V AC V AC Rys Zasilacz z wyœwietlaczem, typ Rys Zasilacz z wyœwietlaczem, typ , wymiary Tabela 10.2 Dane techniczne Zasilacz z wyœwietlaczem typ dla obwodu pr¹dowego 4 do 20 ma pod³¹czanego w technice 2-przewodowej ) Zasilanie 230 V, od 45 do 60 Hz 115 V, od 45 do 60 Hz Pobór mocy Obwód pomiarowy Zasilanie przetwornika pomiarowego Wyjœcie Zdolnoœæ do prze³¹czania oko³o 1,8 VA od 4 do 20 ma 24 V 2 bezpotencja³owe wy³¹czniki krañcowe, maks. 250 VAC/3 A 10 6 przy napiêciu przemiennym i maks. 300 W obci¹ enia rezystancyjnego Dopuszczalny zakres temperatury otoczenia od 0 C do 50 C Stopieñ ochrony IP 54 1) Na zapytanie Urz¹dzenie mo na zamontowaæ bezpoœrednio lub za pomoc¹ do³¹czonych ³¹czników, œrub i nakrêtek w dyspozytorni lub na œcianie. 10 T 9555 PL

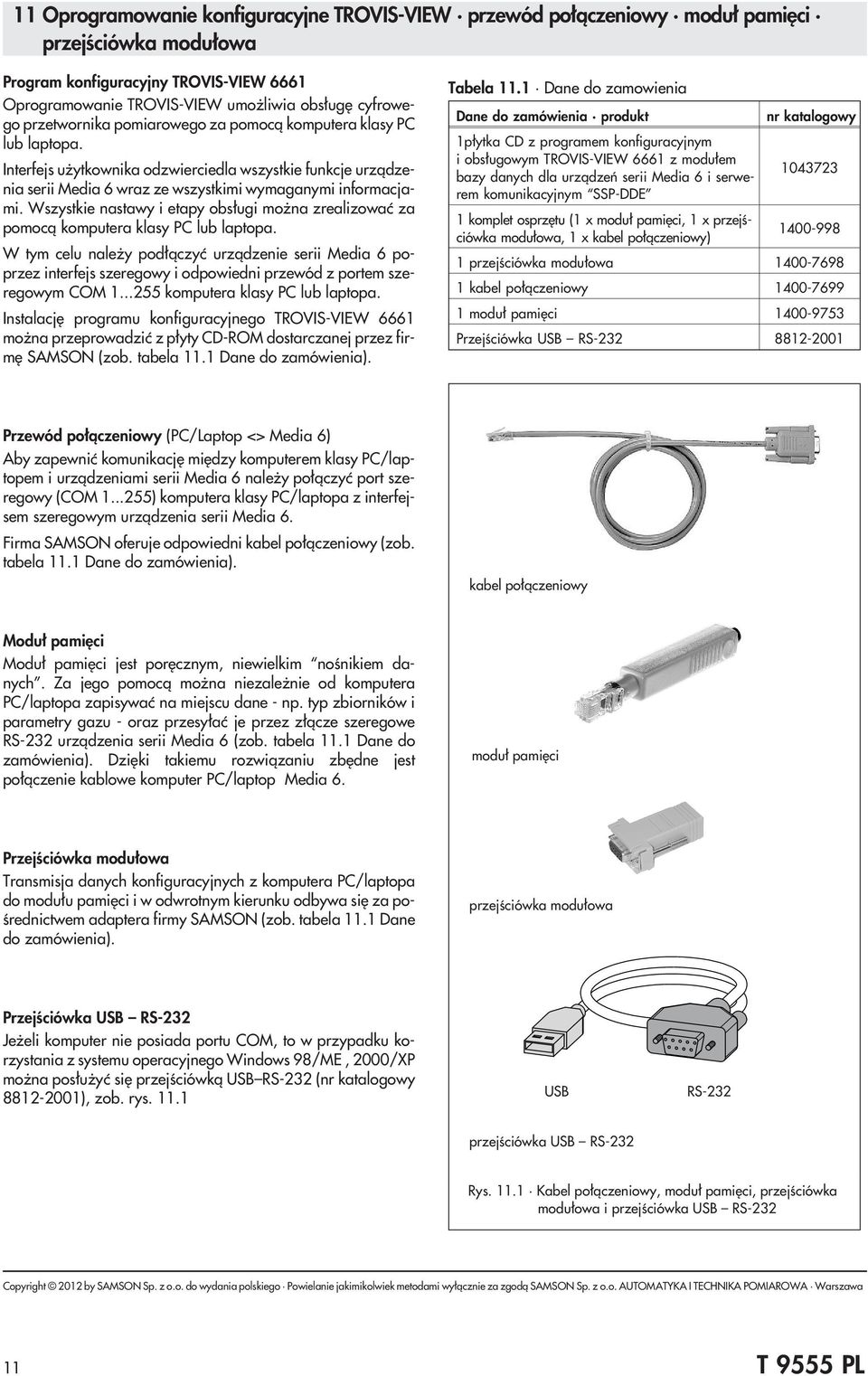

11 11 Oprogramowanie konfiguracyjne TROVIS-VIEW przewód po³¹czeniowy modu³ pamiêci przejœciówka modu³owa Program konfiguracyjny TROVIS-VIEW 6661 Oprogramowanie TROVIS-VIEW umo liwia obs³ugê cyfrowego przetwornika pomiarowego za pomoc¹ komputera klasy PC lub laptopa. Interfejs u ytkownika odzwierciedla wszystkie funkcje urz¹dzenia serii Media 6 wraz ze wszystkimi wymaganymi informacjami. Wszystkie nastawy i etapy obs³ugi mo na zrealizowaæ za pomoc¹ komputera klasy PC lub laptopa. W tym celu nale y pod³¹czyæ urz¹dzenie serii Media 6 poprzez interfejs szeregowy i odpowiedni przewód z portem szeregowym COM komputera klasy PC lub laptopa. Instalacjê programu konfiguracyjnego TROVIS-VIEW 6661 mo na przeprowadziæ z p³yty CD-ROM dostarczanej przez firmê SAMSON (zob. tabela 11.1 Dane do zamówienia). Tabela 11.1 Dane do zamowienia Dane do zamówienia produkt 1p³ytka CD z programem konfiguracyjnym i obs³ugowym TROVIS-VIEW 6661 z modu³em bazy danych dla urz¹dzeñ serii Media 6 i serwerem komunikacyjnym SSP-DDE 1 komplet osprzêtu (1 x modu³ pamiêci, 1 x przejœciówka modu³owa, 1 x kabel po³¹czeniowy) przejœciówka modu³owa kabel po³¹czeniowy modu³ pamiêci Przejœciówka USB RS Przewód po³¹czeniowy (PC/Laptop <> Media 6) Aby zapewniæ komunikacjê miêdzy komputerem klasy PC/laptopem i urz¹dzeniami serii Media 6 nale y po³¹czyæ port szeregowy (COM ) komputera klasy PC/laptopa z interfejsem szeregowym urz¹dzenia serii Media 6. Firma SAMSON oferuje odpowiedni kabel po³¹czeniowy (zob. tabela 11.1 Dane do zamówienia). kabel po³¹czeniowy Modu³ pamiêci Modu³ pamiêci jest porêcznym, niewielkim noœnikiem danych. Za jego pomoc¹ mo na niezale nie od komputera PC/laptopa zapisywaæ na miejscu dane - np. typ zbiorników i parametry gazu - oraz przesy³aæ je przez z³¹cze szeregowe RS-232 urz¹dzenia serii Media 6 (zob. tabela 11.1 Dane do zamówienia). Dziêki takiemu rozwi¹zaniu zbêdne jest po³¹czenie kablowe komputer PC/laptop Media 6. modu³ pamiêci Przejœciówka modu³owa Transmisja danych konfiguracyjnych z komputera PC/laptopa do modu³u pamiêci i w odwrotnym kierunku odbywa siê za poœrednictwem adaptera firmy SAMSON (zob. tabela 11.1 Dane do zamówienia). przejœciówka modu³owa Przejœciówka USB RS-232 Je eli komputer nie posiada portu COM, to w przypadku korzystania z systemu operacyjnego Windows 98/ME, 2000/XP mo na pos³u yæ siê przejœciówk¹ USB RS-232 ( ), zob. rys USB RS-232 przejœciówka USB RS-232 Rys Kabel po³¹czeniowy, modu³ pamiêci, przejœciówka modu³owa i przejœciówka USB RS T 9555 PL

12 Pomiar ró nicy ciœnieñ i przep³ywu za pomoc¹ urz¹dzeñ serii Media Przegl¹d zasilacz na baterie Media 6 modu³ pamiêci gniazdo RJ-12 Przesy³ danych kabel modu³ pamiêci zasilacz z wyœwietlaczem, typ komputer modu³ pamiêci z przejœciówk¹ lub mo liwoœæ pod³¹czenia COM laptop kabel Rys System zdalnego odczytu zbiorników i przep³ywu danych, przegl¹d 12 Wskazówka dotycz¹ca zastosowania Zastosowanie do tlenu W ka dym pzypadku zastosowania urz¹dzeñ serii Media do tlenu nale y upewniæ siê, e sama komora pomiarowa oraz wszystkie elementy wyposa enia dodatkowego firmy SAMSON, jak np. blok zaworowy, maj¹ kontakt tylko z tlenem w postaci gazowej. SAMSON Sp. z o.o. AUTOMATYKA I TECHNIKA POMIAROWA Warszawa Al. Krakowska 197 Tel. (0 22) Fax (0 22) SAMSON AG MESS- UND REGELTECHNIK D Frankfurt am Main 1 Weismüllerstraße 3 Postfach Tel. (0 69) T 9555 PL WJ 10/2012
