KOCIOŁ KLASYCZNY DWUFUNKCYJNY Z WYMIENNIKIEM BITERMICZNYM

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "KOCIOŁ KLASYCZNY DWUFUNKCYJNY Z WYMIENNIKIEM BITERMICZNYM"

Transkrypt

1 KARTA SERWISOWA NIKE / EOLO STAR 24 3E KOCIOŁ KLASYCZNY DWUFUNKCYJNY Z WYMIENNIKIEM BITERMICZNYM Zdejmowanie obudowy - zdemontować maskownicę (1) pociągając do siebie jej dolną krawędź, tak jak wskazuje strzałka na rys. - odkręcić dwa wkręty (2) mocujące obudowę kotła do obudowy automatyki kotła i dwa wkręty(3) mocujące obudowę do ramy kotła - chwytając za dolne, boczne krawędzie, pociągnąć obudowę do siebie podnosząc ją jednocześnie, tak aby ściągnąć ją z górnych zaczepów ramy UWAGA! - w celu wyjęcia obudowy płyty elektronicznej należy najpierw odkręcić wkręt mocujący ją do ramy kotła (znajduje się od spodu kotła). - w celu wyjęcia obudowy płyty elektronicznej należy przesunąć ją w prawo, by wyczepić zaczepy obudowy z wycięć w ramie kotła. - dodatkowe wycięcia umożliwiają ustawienie obudowy pozycji poziomej (szczegół A) Panel sterujący Opis: 1 przycisk RESET 2 przełącznik trybu pracy Standby; lato; zima 3,4 przyciski ustawiania temperatury c.w.u. 5,6 przyciski ustawiania temperatury c.o. 7 manometr 8 symbol pracy kotła na c.w.u. 9 wyświetlanie temperatury 10 symbol pracy kotła na c.o. 11 symbol trybu pracy zima (c.o. + c.w.u.) 12 symbol trybu pracy lato (c.w.u.) 13 wskaźnik prądu modulacji 14 wskaźnik pracy palnika 87

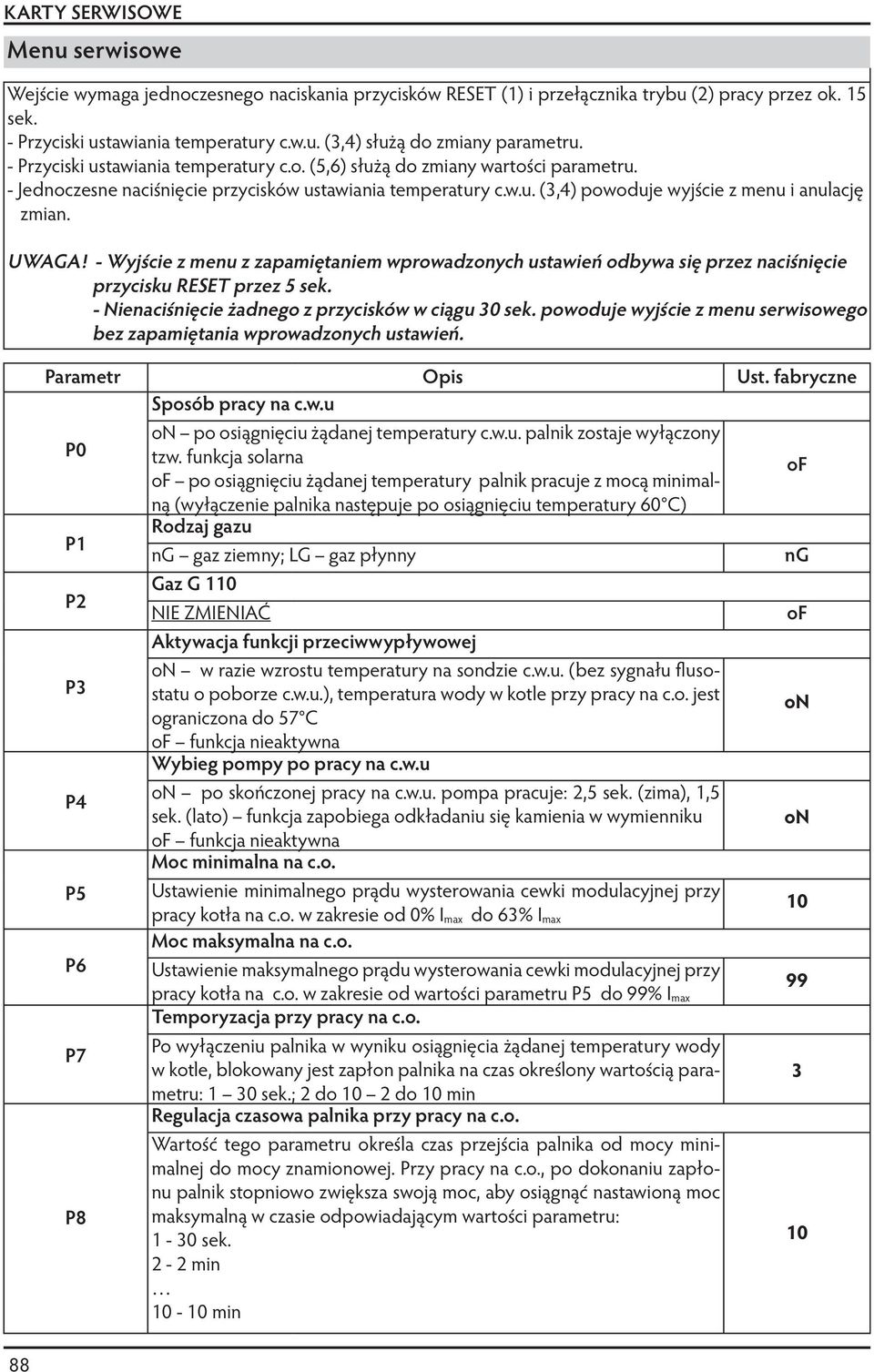

2 KARTY SERWISOWE Menu serwisowe Wejście wymaga jednoczesnego naciskania przycisków RESET (1) i przełącznika trybu (2) pracy przez ok. 15 sek. - Przyciski ustawiania temperatury c.w.u. (3,4) służą do zmiany parametru. - Przyciski ustawiania temperatury c.o. (5,6) służą do zmiany wartości parametru. - Jednoczesne naciśnięcie przycisków ustawiania temperatury c.w.u. (3,4) powoduje wyjście z menu i anulację zmian. UWAGA! - Wyjście z menu z zapamiętaniem wprowadzonych ustawień odbywa się przez naciśnięcie przycisku RESET przez 5 sek. - Nienaciśnięcie żadnego z przycisków w ciągu 30 sek. powoduje wyjście z menu serwisowego bez zapamiętania wprowadzonych ustawień. 88 Parametr Opis Ust. fabryczne Sposób pracy na c.w.u P0 P1 P2 P3 P4 P5 P6 P7 P8 on po osiągnięciu żądanej temperatury c.w.u. palnik zostaje wyłączony tzw. funkcja solarna of po osiągnięciu żądanej temperatury palnik pracuje z mocą minimalną (wyłączenie palnika następuje po osiągnięciu temperatury 60 C) Rodzaj ng gaz ziemny; LG gaz płynny Gaz G 110 NIE ZMIENIA Aktywacja funkcji przeciwwypływowej on w razie wzrostu temperatury na sondzie c.w.u. (bez sygnału flusostatu o poborze c.w.u.), temperatura wody w kotle przy pracy na c.o. jest ograniczona do 57 C of funkcja nieaktywna Wybieg pompy po pracy na c.w.u on po skończonej pracy na c.w.u. pompa pracuje: 2,5 sek. (zima), 1,5 sek. (lato) funkcja zapobiega odkładaniu się kamienia w wymienniku of funkcja nieaktywna Moc minimalna na c.o. Ustawienie minimalnego prądu wysterowania cewki modulacyjnej przy 10 pracy kotła na c.o. w zakresie od 0% I max do 63% I max Moc maksymalna na c.o. Ustawienie maksymalnego prądu wysterowania cewki modulacyjnej przy pracy kotła na c.o. w zakresie od wartości parametru P5 do 99% I max Temporyzacja przy pracy na c.o. Po wyłączeniu palnika w wyniku osiągnięcia żądanej temperatury wody w kotle, blokowany jest zapłon palnika na czas określony wartością parametru: 1 30 sek.; 2 do 10 2 do 10 min Regulacja czasowa palnika przy pracy na c.o. Wartość tego parametru określa czas przejścia palnika od mocy minimalnej do mocy znamionowej. Przy pracy na c.o., po dokonaniu zapłonu palnik stopniowo zwiększa swoją moc, aby osiągnąć nastawioną moc maksymalną w czasie odpowiadającym wartości parametru: 1-30 sek. 2-2 min min of ng of on on 3 10

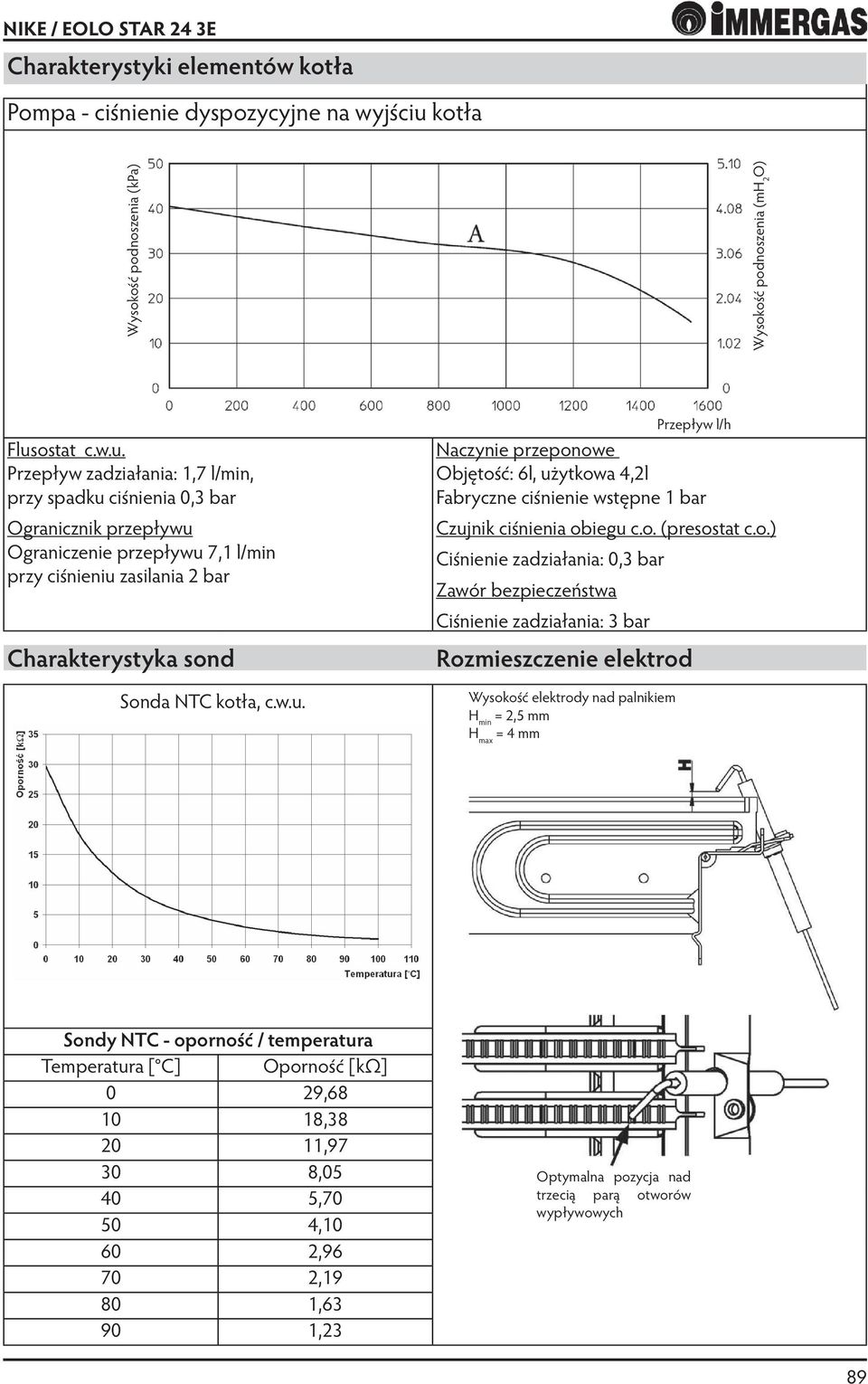

3 NIKE / EOLO STAR 24 3E Charakterystyki elementów kotła Pompa - ciśnienie dyspozycyjne na wyjściu kotła Wysokość podnoszenia (kpa) Wysokość podnoszenia (mh 2 O) Flusostat c.w.u. Przepływ zadziałania: 1,7 l/min, przy spadku ciśnienia 0,3 bar Ogranicznik przepływu Ograniczenie przepływu 7,1 l/min przy ciśnieniu zasilania 2 bar Charakterystyka sond Sonda NTC kotła, c.w.u. Naczynie przeponowe Objętość: 6l, użytkowa 4,2l Fabryczne ciśnienie wstępne 1 bar Czujnik ciśnienia obiegu c.o. (presostat c.o.) zadziałania: 0,3 bar Zawór bezpieczeństwa zadziałania: 3 bar Rozmieszczenie elektrod Wysokość elektrody nad palnikiem H min = 2,5 mm H max = 4 mm Przepływ l/h Sondy NTC - oporność / temperatura Temperatura [ C] Oporność [kω] 0 29, , , , , , , , , ,23 Optymalna pozycja nad trzecią parą otworów wypływowych 89

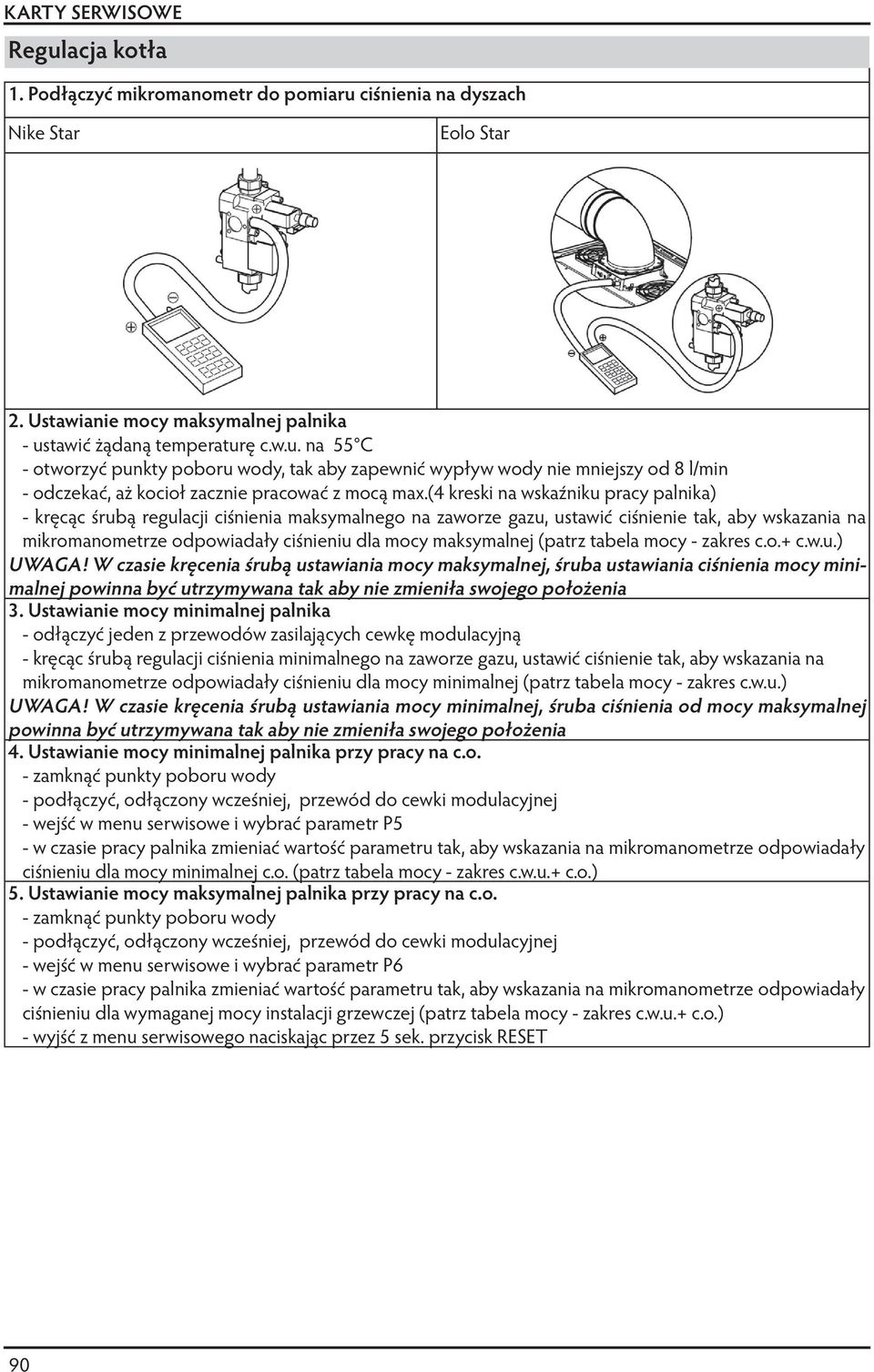

4 KARTY SERWISOWE Regulacja kotła 1. Podłączyć mikromanometr do pomiaru ciśnienia na dyszach Nike Star Eolo Star 2. Ustawianie mocy maksymalnej palnika - ustawić żądaną temperaturę c.w.u. na 55 C - otworzyć punkty poboru wody, tak aby zapewnić wypływ wody nie mniejszy od 8 l/min - odczekać, aż kocioł zacznie pracować z mocą max.(4 kreski na wskaźniku pracy palnika) - kręcąc śrubą regulacji ciśnienia maksymalnego na zaworze, ustawić ciśnienie tak, aby wskazania na mikromanometrze odpowiadały ciśnieniu dla mocy maksymalnej (patrz tabela mocy - zakres c.o.+ c.w.u.) UWAGA! W czasie kręcenia śrubą ustawiania mocy maksymalnej, śruba ustawiania ciśnienia mocy minimalnej powinna być utrzymywana tak aby nie zmieniła swojego położenia 3. Ustawianie mocy minimalnej palnika - odłączyć jeden z przewodów zasilających cewkę modulacyjną - kręcąc śrubą regulacji ciśnienia minimalnego na zaworze, ustawić ciśnienie tak, aby wskazania na mikromanometrze odpowiadały ciśnieniu dla mocy minimalnej (patrz tabela mocy - zakres c.w.u.) UWAGA! W czasie kręcenia śrubą ustawiania mocy minimalnej, śruba ciśnienia od mocy maksymalnej powinna być utrzymywana tak aby nie zmieniła swojego położenia 4. Ustawianie mocy minimalnej palnika przy pracy na c.o. - zamknąć punkty poboru wody - podłączyć, odłączony wcześniej, przewód do cewki modulacyjnej - wejść w menu serwisowe i wybrać parametr P5 - w czasie pracy palnika zmieniać wartość parametru tak, aby wskazania na mikromanometrze odpowiadały ciśnieniu dla mocy minimalnej c.o. (patrz tabela mocy - zakres c.w.u.+ c.o.) 5. Ustawianie mocy maksymalnej palnika przy pracy na c.o. - zamknąć punkty poboru wody - podłączyć, odłączony wcześniej, przewód do cewki modulacyjnej - wejść w menu serwisowe i wybrać parametr P6 - w czasie pracy palnika zmieniać wartość parametru tak, aby wskazania na mikromanometrze odpowiadały ciśnieniu dla wymaganej mocy instalacji grzewczej (patrz tabela mocy - zakres c.w.u.+ c.o.) - wyjść z menu serwisowego naciskając przez 5 sek. przycisk RESET 90

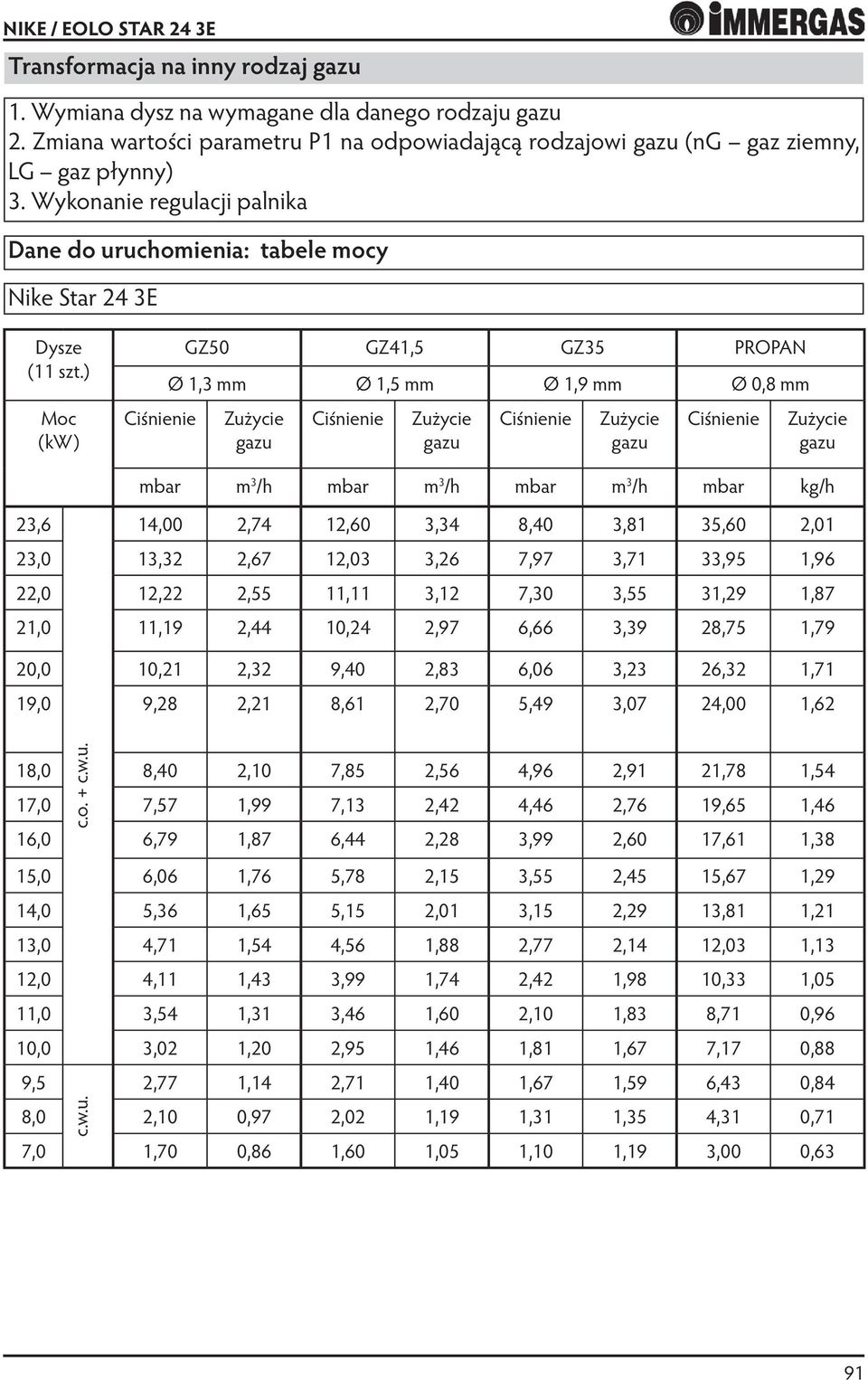

5 NIKE / EOLO STAR 24 3E Transformacja na inny rodzaj 1. Wymiana dysz na wymagane dla danego rodzaju 2. Zmiana wartości parametru P1 na odpowiadającą rodzajowi (ng gaz ziemny, LG gaz płynny) 3. Wykonanie regulacji palnika Dane do uruchomienia: tabele mocy Nike Star 24 3E Dysze (11 szt.) Moc (kw) GZ50 GZ41,5 GZ35 PROPAN Ø 1,3 mm Ø 1,5 mm Ø 1,9 mm Ø 0,8 mm mbar m 3 /h mbar m 3 /h mbar m 3 /h mbar kg/h 23,6 14,00 2,74 12,60 3,34 8,40 3,81 35,60 2,01 23,0 13,32 2,67 12,03 3,26 7,97 3,71 33,95 1,96 22,0 12,22 2,55 11,11 3,12 7,30 3,55 31,29 1,87 21,0 11,19 2,44 10,24 2,97 6,66 3,39 28,75 1,79 20,0 10,21 2,32 9,40 2,83 6,06 3,23 26,32 1,71 19,0 9,28 2,21 8,61 2,70 5,49 3,07 24,00 1,62 c.o. + c.w.u. 18,0 8,40 2,10 7,85 2,56 4,96 2,91 21,78 1,54 17,0 7,57 1,99 7,13 2,42 4,46 2,76 19,65 1,46 16,0 6,79 1,87 6,44 2,28 3,99 2,60 17,61 1,38 15,0 6,06 1,76 5,78 2,15 3,55 2,45 15,67 1,29 14,0 5,36 1,65 5,15 2,01 3,15 2,29 13,81 1,21 13,0 4,71 1,54 4,56 1,88 2,77 2,14 12,03 1,13 12,0 4,11 1,43 3,99 1,74 2,42 1,98 10,33 1,05 11,0 3,54 1,31 3,46 1,60 2,10 1,83 8,71 0,96 10,0 3,02 1,20 2,95 1,46 1,81 1,67 7,17 0,88 9,5 2,77 1,14 2,71 1,40 1,67 1,59 6,43 0,84 c.w.u. 8,0 2,10 0,97 2,02 1,19 1,31 1,35 4,31 0,71 7,0 1,70 0,86 1,60 1,05 1,10 1,19 3,00 0,63 91

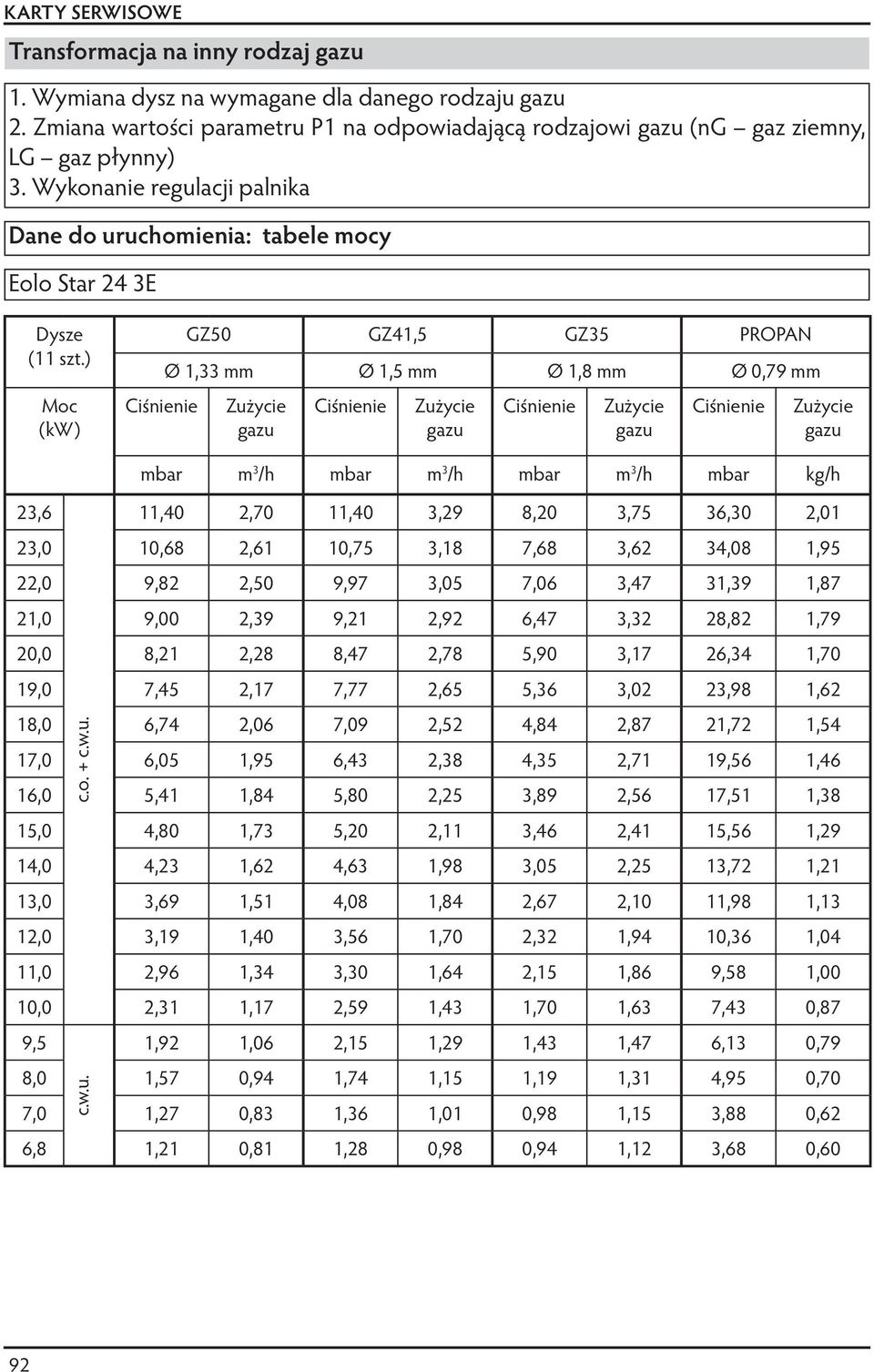

6 KARTY SERWISOWE Transformacja na inny rodzaj 1. Wymiana dysz na wymagane dla danego rodzaju 2. Zmiana wartości parametru P1 na odpowiadającą rodzajowi (ng gaz ziemny, LG gaz płynny) 3. Wykonanie regulacji palnika Dane do uruchomienia: tabele mocy Eolo Star 24 3E Dysze (11 szt.) Moc (kw) GZ50 GZ41,5 GZ35 PROPAN Ø 1,33 mm Ø 1,5 mm Ø 1,8 mm Ø 0,79 mm mbar m 3 /h mbar m 3 /h mbar m 3 /h mbar kg/h 23,6 11,40 2,70 11,40 3,29 8,20 3,75 36,30 2,01 23,0 10,68 2,61 10,75 3,18 7,68 3,62 34,08 1,95 22,0 9,82 2,50 9,97 3,05 7,06 3,47 31,39 1,87 21,0 9,00 2,39 9,21 2,92 6,47 3,32 28,82 1,79 20,0 8,21 2,28 8,47 2,78 5,90 3,17 26,34 1,70 19,0 7,45 2,17 7,77 2,65 5,36 3,02 23,98 1,62 18,0 6,74 2,06 7,09 2,52 4,84 2,87 21,72 1,54 c.o. + c.w.u. 17,0 6,05 1,95 6,43 2,38 4,35 2,71 19,56 1,46 16,0 5,41 1,84 5,80 2,25 3,89 2,56 17,51 1,38 15,0 4,80 1,73 5,20 2,11 3,46 2,41 15,56 1,29 14,0 4,23 1,62 4,63 1,98 3,05 2,25 13,72 1,21 13,0 3,69 1,51 4,08 1,84 2,67 2,10 11,98 1,13 12,0 3,19 1,40 3,56 1,70 2,32 1,94 10,36 1,04 11,0 2,96 1,34 3,30 1,64 2,15 1,86 9,58 1,00 10,0 2,31 1,17 2,59 1,43 1,70 1,63 7,43 0,87 9,5 1,92 1,06 2,15 1,29 1,43 1,47 6,13 0,79 8,0 1,57 0,94 1,74 1,15 1,19 1,31 4,95 0,70 c.w.u. 7,0 1,27 0,83 1,36 1,01 0,98 1,15 3,88 0,62 6,8 1,21 0,81 1,28 0,98 0,94 1,12 3,68 0,60 92

7 NIKE / EOLO STAR 24 3E Kody usterek Usterki sygnalizowane są migającym numerem kodu Kod usterki Rodzaj usterki Oznaczenie na CRD Opis usterki 01 wymaga resetu E01 Brak odczytu prądu jonizacji (zapłonu) 02 wymaga resetu E02 Zadziałanie termostatu przegrzewu lub błędny odczyt płomienia TYLKO NIKE 03 Zadziałanie termostatu spalin (czujnika zaniku ciągu kominowego). nie wymaga resetu lub E03 Blokuje pracę kotła na 0,5 godz. usterka nie wymaga wymaga resetu resetu Jeżeli wystąpi 3 razy w ciągu dwóch godzin kocioł zatrzymuje pracę usterka wymaga resetu 04 E04 Błąd połączeń elektrycznych 05 nie wymaga resetu E05 Usterka sondy NTC kotła 06 nie wymaga resetu E06 Usterka sondy NTC c.w.u. 10 nie wymaga resetu E10 Brak ciśnienia w układzie (ciśnienie niższe od 0,3 bara) 11 nie wymaga resetu E11 TYLKO EOLO Brak zadziałania presostatu powietrza 20 nie wymaga resetu E20 Błędny odczyt płomienia 27 nie wymaga resetu E27 Brak odbioru ciepła z wymiennika głównego (zbyt szybki wzrost temperatury wody w kotle ; > 5 C/sek) 28 nie wymaga resetu E28 Pobór lub wyciek wody z instalacji c.w.u. na poziomie niższym od progu zadziałania flusostatu (automatyka ogranicza max. temperaturę wody w kotle przy pracy na c.o. do 57 C). Funkcja nie powoduje wyłączenia pracy kotla. 31 nie wymaga resetu E31 Błąd połączenia z CRD, niewłaściwy sterownik 93

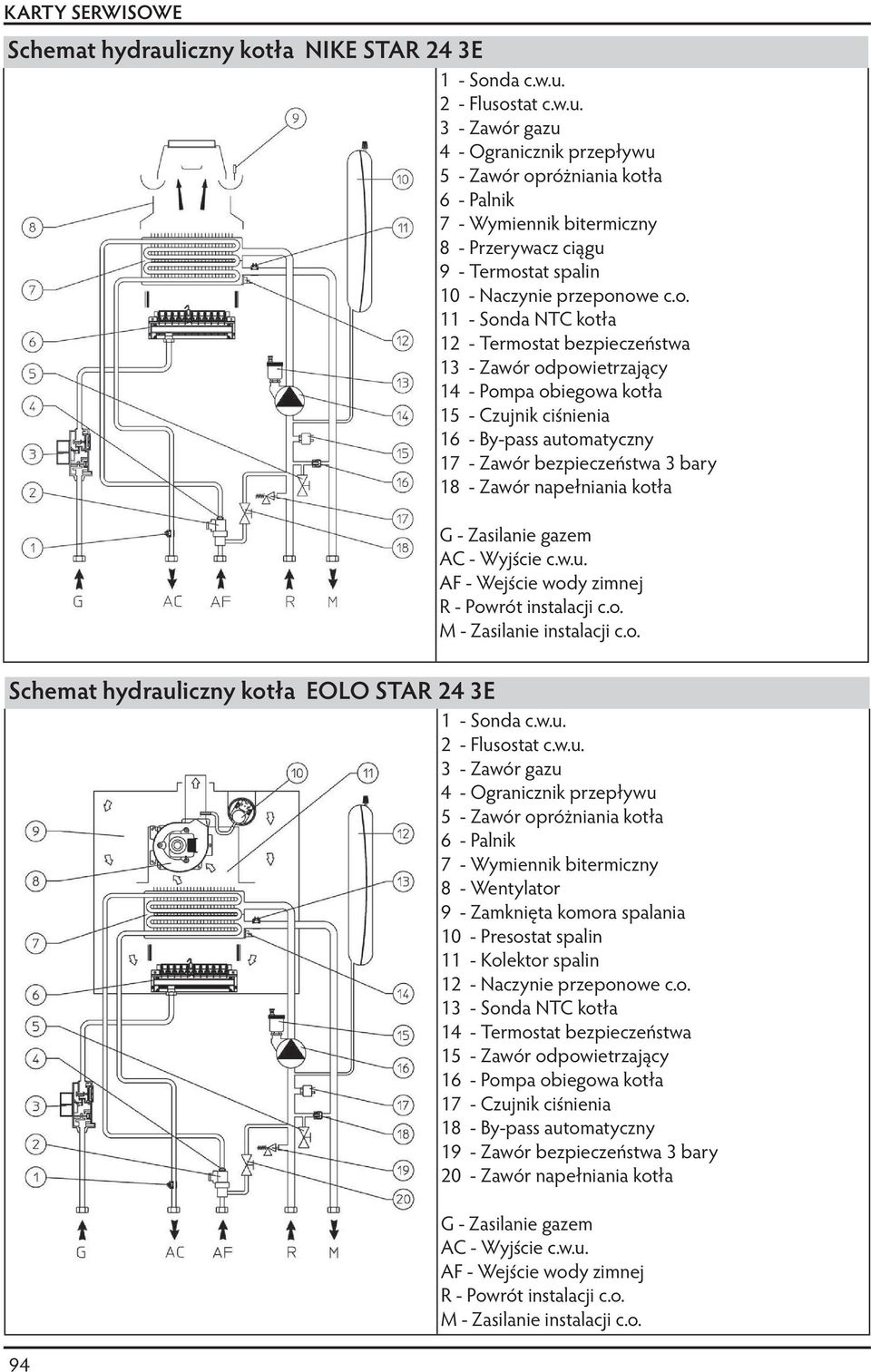

8 KARTY SERWISOWE Schemat hydrauliczny kotła NIKE STAR 24 3E 1 - Sonda c.w.u. 2 - Flusostat c.w.u. 3 - Zawór 4 - Ogranicznik przepływu 5 - Zawór opróżniania kotła 6 - Palnik 7 - Wymiennik bitermiczny 8 - Przerywacz ciągu 9 - Termostat spalin 10 - Naczynie przeponowe c.o Sonda NTC kotła 12 - Termostat bezpieczeństwa 13 - Zawór odpowietrzający 14 - Pompa obiegowa kotła 15 - Czujnik ciśnienia 16 - By-pass automatyczny 17 - Zawór bezpieczeństwa 3 bary 18 - Zawór napełniania kotła G - Zasilanie gazem AC - Wyjście c.w.u. AF - Wejście wody zimnej R - Powrót instalacji c.o. M - Zasilanie instalacji c.o. Schemat hydrauliczny kotła EOLO STAR 24 3E 1 - Sonda c.w.u. 2 - Flusostat c.w.u. 3 - Zawór 4 - Ogranicznik przepływu 5 - Zawór opróżniania kotła 6 - Palnik 7 - Wymiennik bitermiczny 8 - Wentylator 9 - Zamknięta komora spalania 10 - Presostat spalin 11 - Kolektor spalin 12 - Naczynie przeponowe c.o Sonda NTC kotła 14 - Termostat bezpieczeństwa 15 - Zawór odpowietrzający 16 - Pompa obiegowa kotła 17 - Czujnik ciśnienia 18 - By-pass automatyczny 19 - Zawór bezpieczeństwa 3 bary 20 - Zawór napełniania kotła 94 G - Zasilanie gazem AC - Wyjście c.w.u. AF - Wejście wody zimnej R - Powrót instalacji c.o. M - Zasilanie instalacji c.o.

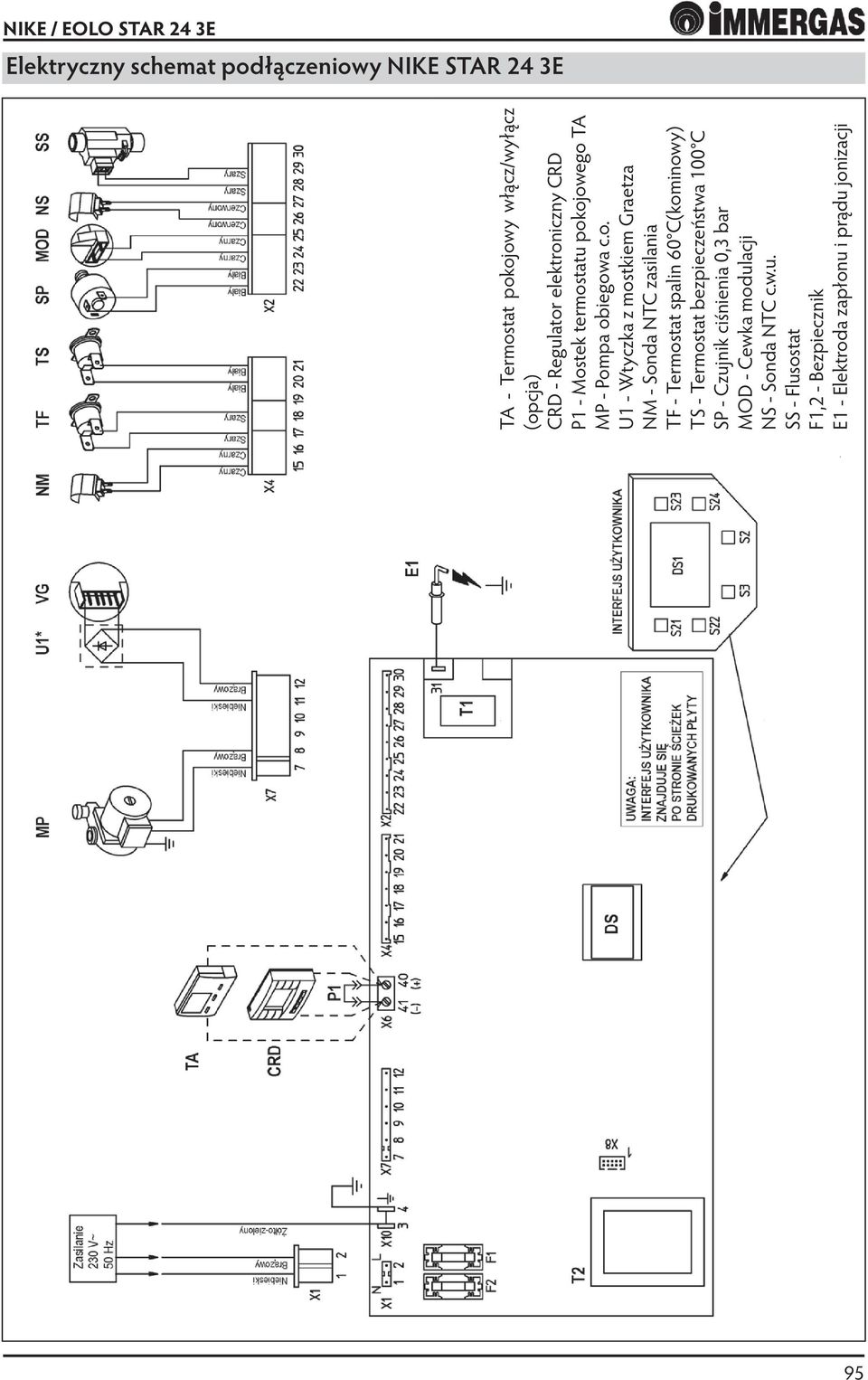

9 NIKE / EOLO STAR 24 3E Elektryczny schemat podłączeniowy NIKE STAR 24 3E TA - Termostat pokojowy włącz/wyłącz (opcja) CRD - Regulator elektroniczny CRD P1 - Mostek termostatu pokojowego TA MP - Pompa obiegowa c.o. U1 - Wtyczka z mostkiem Graetza NM - Sonda NTC zasilania TF - Termostat spalin 60 C(kominowy) TS - Termostat bezpieczeństwa 100 C SP - Czujnik ciśnienia 0,3 bar MOD - Cewka modulacji NS - Sonda NTC c.w.u. SS - Flusostat F1,2 - Bezpiecznik E1 - Elektroda zapłonu i prądu jonizacji 95

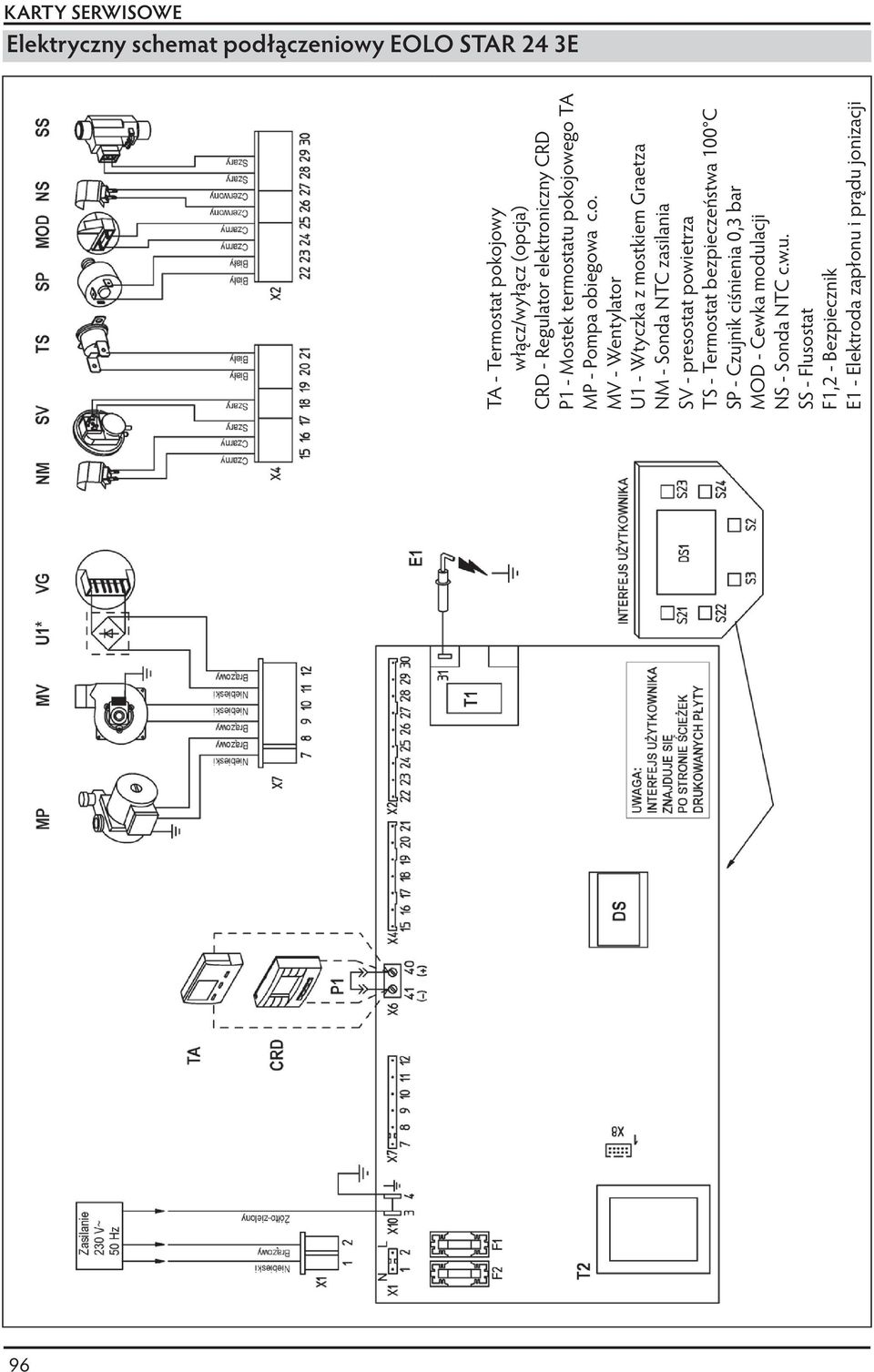

10 KARTY SERWISOWE Elektryczny schemat podłączeniowy EOLO STAR 24 3E TA - Termostat pokojowy włącz/wyłącz (opcja) CRD - Regulator elektroniczny CRD P1 - Mostek termostatu pokojowego TA MP - Pompa obiegowa c.o. MV - Wentylator U1 - Wtyczka z mostkiem Graetza NM - Sonda NTC zasilania SV - presostat powietrza TS - Termostat bezpieczeństwa 100 C SP - Czujnik ciśnienia 0,3 bar MOD - Cewka modulacji NS - Sonda NTC c.w.u. SS - Flusostat F1,2 - Bezpiecznik E1 - Elektroda zapłonu i prądu jonizacji 96
