INSTRUKCJA OBSŁUGI MIERNIK PARAMETRÓW INSTALACJI MPI-505
|
|
- Sabina Wróbel
- 8 lat temu
- Przeglądów:
Transkrypt
1
2
3
4

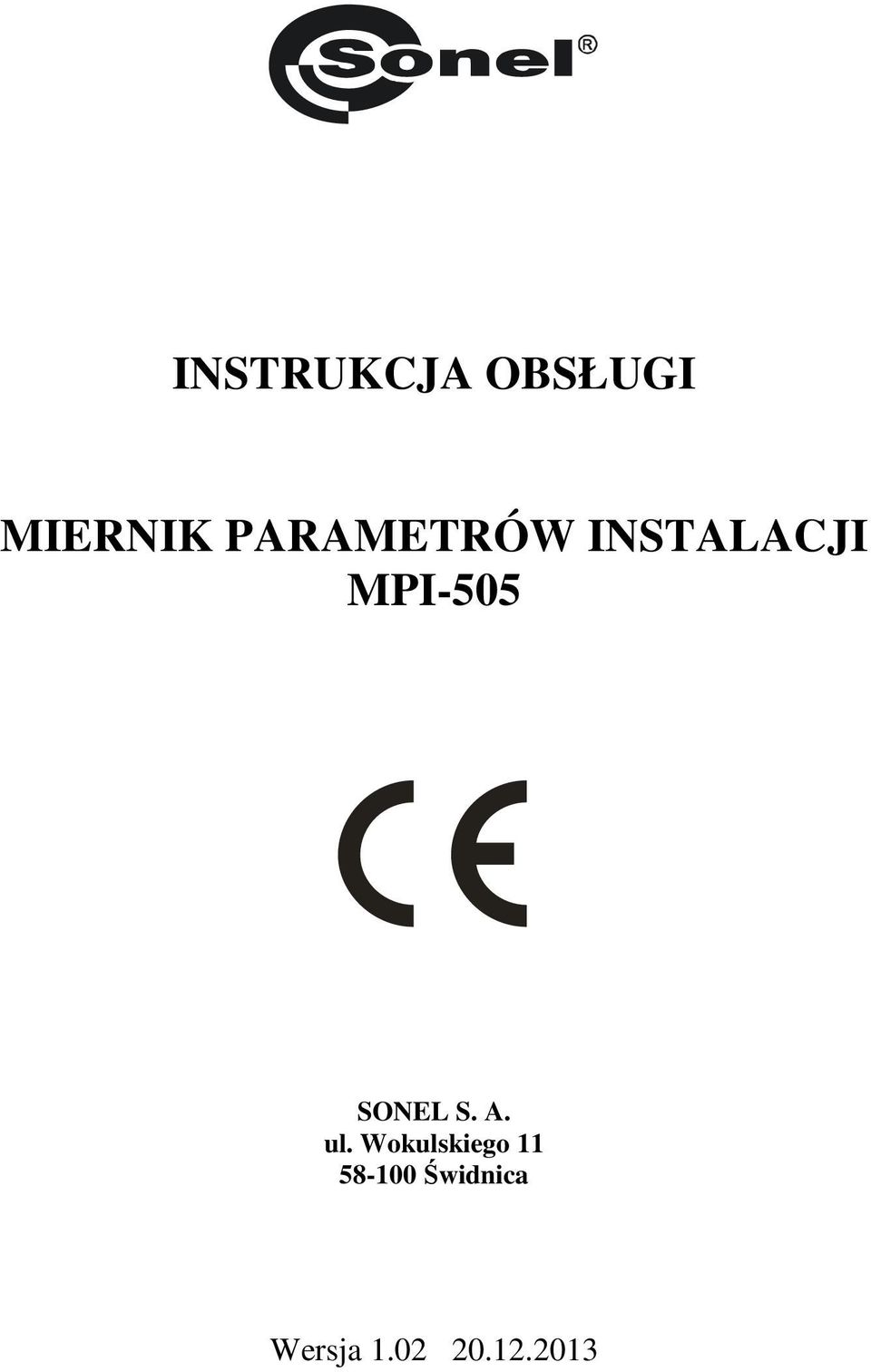

5 INSTRUKCJA OBSŁUGI MIERNIK PARAMETRÓW INSTALACJI MPI-505 SONEL S. A. ul. Wokulskiego Świdnica Wersja
6 Miernik MPI-505 jest nowoczesnym, wysokiej jakości przyrządem pomiarowym, łatwym i bezpiecznym w obsłudze. Jednak przeczytanie niniejszej instrukcji pozwoli uniknąć błędów przy pomiarach i zapobiegnie ewentualnym problemom przy obsłudze miernika. 2 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
7 SPIS TREŚCI 1 BEZPIECZEŃSTWO POMIARY WYBÓR OGÓLNYCH PARAMETRÓW POMIARU ZAPAMIĘTYWANIE WYNIKU OSTATNIEGO POMIARU POMIAR NAPIĘCIA PRZEMIENNEGO SPRAWDZENIE POPRAWNOŚCI WYKONANIA POŁĄCZEŃ PRZEWODU OCHRONNEGO POMIAR PARAMETRÓW PĘTLI ZWARCIA Wybór parametrów pomiaru Spodziewany prąd zwarciowy Pomiar parametrów pętli zwarcia w obwodzie L-N i L-L Pomiar parametrów pętli zwarcia w obwodzie L-PE Pomiar impedancji pętli zwarcia w obwodzie L-PE zabezpieczonym wyłącznikiem RCD POMIAR PARAMETRÓW WYŁĄCZNIKÓW RÓŻNICOWOPRĄDOWYCH RCD Pomiar prądu zadziałania RCD Pomiar czasu zadziałania RCD Automatyczny pomiar parametrów RCD POMIAR REZYSTANCJI IZOLACJI Pomiar rezystancji izolacji pojedynczych obiektów Informacje dodatkowe NISKONAPIĘCIOWY POMIAR REZYSTANCJI Pomiar ciągłości połączeń ochronnych i wyrównawczych (prądem ±200mA) Niskoprądowy pomiar rezystancji Kompensacja rezystancji przewodów pomiarowych - autozerowanie SPRAWDZANIE KOLEJNOŚCI FAZ PAMIĘĆ WYNIKÓW POMIARÓW WPISYWANIE WYNIKÓW POMIARÓW DO PAMIĘCI ZMIANA NUMERU KOMÓRKI I BANKU PRZEGLĄDANIE PAMIĘCI KASOWANIE PAMIĘCI Kasowanie banku Kasowanie całej pamięci KOMUNIKACJA Z KOMPUTEREM Pakiet wyposażenia do współpracy z komputerem Transmisja danych Aktualizacja oprogramowania ROZWIĄZYWANIE PROBLEMÓW ZASILANIE MIERNIKA...45 INSTRUKCJA OBSŁUGI MPI-505 wersja
8 5.1 MONITOROWANIE NAPIĘCIA ZASILAJĄCEGO WYMIANA BATERII (AKUMULATORÓW) OGÓLNE ZASADY UŻYTKOWANIA AKUMULATORÓW NIKLOWO-WODORKOWYCH (NI-MH) CZYSZCZENIE I KONSERWACJA MAGAZYNOWANIE ROZBIÓRKA I UTYLIZACJA DANE TECHNICZNE DANE PODSTAWOWE DANE DODATKOWE Niepewności dodatkowe wg IEC (R ISO ) Niepewności dodatkowe wg IEC (Z) Niepewności dodatkowe wg IEC (R ±200mA) Niepewności dodatkowe wg IEC (RCD) WYPOSAŻENIE WYPOSAŻENIE STANDARDOWE WYPOSAŻENIE DODATKOWE PRODUCENT USŁUGI LABORATORYJNE INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
9 1 Bezpieczeństwo Przyrząd MPI-505, przeznaczony do badań kontrolnych ochrony przeciwporażeniowej w sieciach elektroenergetycznych prądu przemiennego, służy do wykonywania pomiarów, których wyniki określają stan bezpieczeństwa instalacji. W związku z tym, aby zapewnić odpowiednią obsługę i poprawność uzyskiwanych wyników należy przestrzegać następujących zaleceń: Przed rozpoczęciem eksploatacji miernika należy dokładnie zapoznać się z niniejszą instrukcją i zastosować się do przepisów bezpieczeństwa i zaleceń producenta. Zastosowanie miernika inne niż podane w tej instrukcji może spowodować uszkodzenie przyrządu i być źródłem poważnego niebezpieczeństwa dla użytkownika. Mierniki MPI-505 mogą być używane jedynie przez wykwalifikowane osoby posiadające wymagane uprawnienia do prac przy instalacjach elektrycznych. Posługiwanie się miernikiem przez osoby nieuprawnione może spowodować uszkodzenie przyrządu i być źródłem poważnego niebezpieczeństwa dla użytkownika. Przyrządu nie wolno stosować do sieci i urządzeń w pomieszczeniach o specjalnych warunkach, np. o atmosferze niebezpiecznej pod względem wybuchowym i pożarowym. Niedopuszczalne jest używanie: miernika, który uległ uszkodzeniu i jest całkowicie lub częściowo niesprawny, przewodów z uszkodzoną izolacją, miernika przechowywanego zbyt długo w złych warunkach (np. zawilgoconego). Po przeniesieniu miernika z otoczenia zimnego do ciepłego o dużej wilgotności nie wykonywać pomiarów do czasu ogrzania miernika do temperatury otoczenia (ok. 30 minut). Należy pamiętać, że napis zapalający się na wyświetlaczu oznacza zbyt niskie napięcie zasilające i sygnalizuje potrzebę wymiany baterii lub naładowania akumulatorów. Pomiary wykonane miernikiem ze zbyt niskim napięciem zasilającym obarczone są dodatkowymi błędami niemożliwymi do oszacowania przez użytkownika i nie mogą być podstawą do stwierdzenia poprawności zabezpieczenia kontrolowanej sieci. Pozostawienie wyładowanych baterii w mierniku grozi ich wylaniem i uszkodzeniem miernika. Przed rozpoczęciem pomiaru należy sprawdzić, czy przewody podłączone są do odpowiednich gniazd pomiarowych, Nie wolno używać miernika z niedomkniętą lub otwartą pokrywą baterii (akumulatorów) ani zasilać go ze źródeł innych niż wymienione w niniejszej instrukcji. Wejścia R ISO miernika są zabezpieczone elektronicznie przed przeciążeniem (np. na skutek przyłączenia do obwodu będącego pod napięciem) do 440Vrms przez 60 sekund. Naprawy mogą być wykonywane wyłącznie przez autoryzowany serwis. UWAGA! Należy używać wyłącznie akcesoriów standardowych i dodatkowych przeznaczonych dla danego przyrządu, wymienionych w dziale "Wyposażenie". Stosowanie innych akcesoriów może spowodować uszkodzenie gniazda pomiarowego oraz wprowadzać dodatkowe niepewności pomiarowe. Uwaga: W związku z ciągłym rozwijaniem oprogramowania przyrządu, wygląd wyświetlacza dla niektórych funkcji może być nieco inny niż przedstawiony w niniejszej instrukcji. INSTRUKCJA OBSŁUGI MPI-505 wersja
10 2 Pomiary OSTRZEŻENIE: W czasie pomiarów (pętla zwarcia, RCD) nie wolno dotykać części uziemionych i dostępnych w badanej instalacji). OSTRZEŻENIE: W czasie trwania pomiaru nie wolno przełączać przełącznika zakresów, gdyż może to spowodować uszkodzenie miernika i zagrożenie dla użytkownika. 2.1 Wybór ogólnych parametrów pomiaru SET SEL Trzymając wciśnięty przycisk SET włączyć miernik i odczekać, aż pojawi się ekran wyboru parametrów. Przyciskiem SEL przechodzi się do kolejnego parametru zatwierdzając jednocześnie zmianę parametru wyświetlanego aktualnie. Przyciskami i zmienia się wartość parametru. Wartość lub symbol do zmiany miga. Symbol oznacza parametr aktywny, symbol - nieaktywny. Ustawić parametry według poniższego algorytmu: Parametr Symbol(e) Napięcie sieci Parametry RCD-AUTO Auto-OFF Wynik główny pętli 6 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02

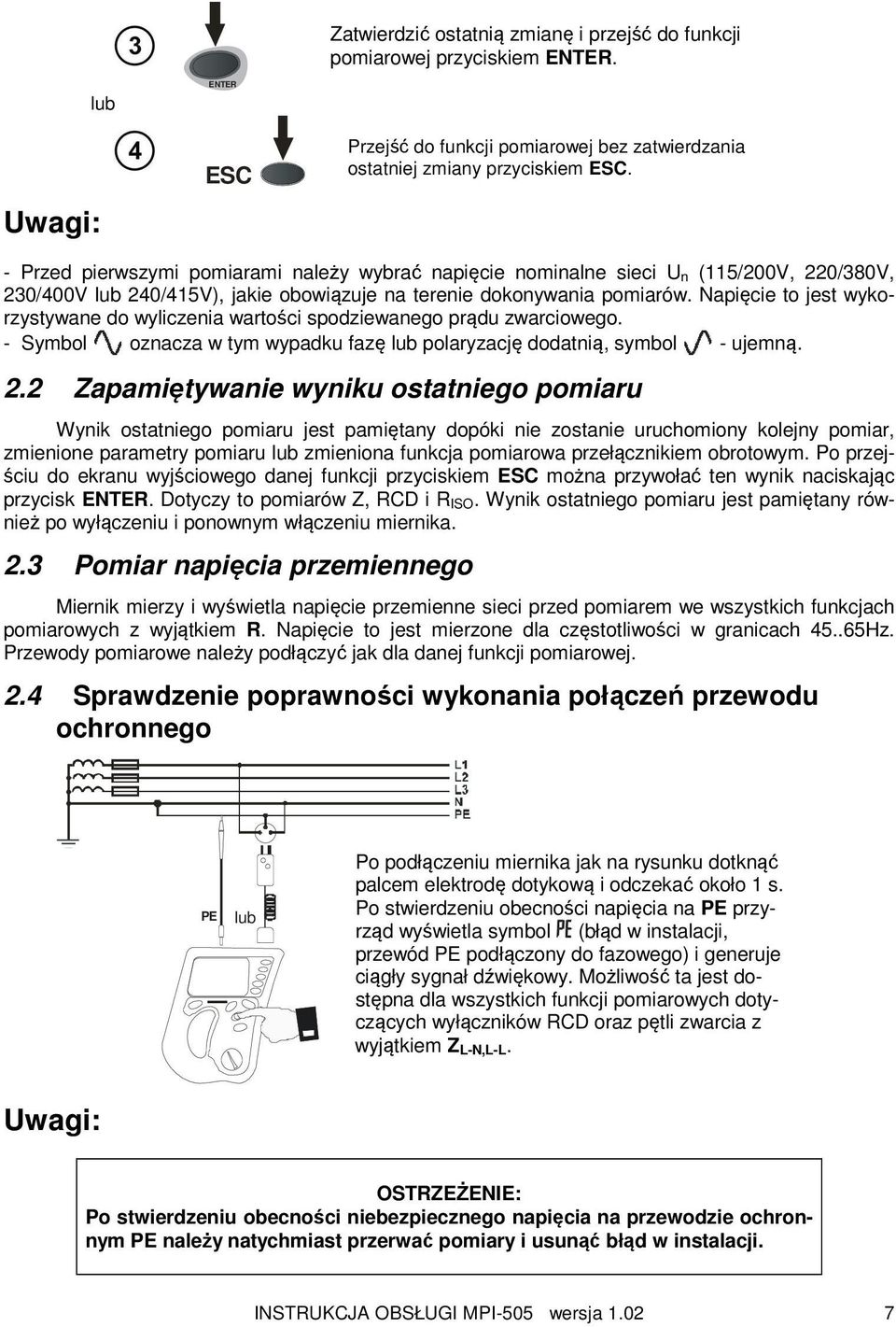

11 Zatwierdzić ostatnią zmianę i przejść do funkcji pomiarowej przyciskiem ENTER. lub ENTER Uwagi: ESC Przejść do funkcji pomiarowej bez zatwierdzania ostatniej zmiany przyciskiem ESC. - Przed pierwszymi pomiarami należy wybrać napięcie nominalne sieci U n (115/200V, 220/380V, 230/400V lub 240/415V), jakie obowiązuje na terenie dokonywania pomiarów. Napięcie to jest wykorzystywane do wyliczenia wartości spodziewanego prądu zwarciowego. - Symbol oznacza w tym wypadku fazę lub polaryzację dodatnią, symbol - ujemną. 2.2 Zapamiętywanie wyniku ostatniego pomiaru Wynik ostatniego pomiaru jest pamiętany dopóki nie zostanie uruchomiony kolejny pomiar, zmienione parametry pomiaru lub zmieniona funkcja pomiarowa przełącznikiem obrotowym. Po przejściu do ekranu wyjściowego danej funkcji przyciskiem ESC można przywołać ten wynik naciskając przycisk ENTER. Dotyczy to pomiarów Z, RCD i R ISO. Wynik ostatniego pomiaru jest pamiętany również po wyłączeniu i ponownym włączeniu miernika. 2.3 Pomiar napięcia przemiennego Miernik mierzy i wyświetla napięcie przemienne sieci przed pomiarem we wszystkich funkcjach pomiarowych z wyjątkiem R. Napięcie to jest mierzone dla częstotliwości w granicach Hz. Przewody pomiarowe należy podłączyć jak dla danej funkcji pomiarowej. 2.4 Sprawdzenie poprawności wykonania połączeń przewodu ochronnego PE lub Po podłączeniu miernika jak na rysunku dotknąć palcem elektrodę dotykową i odczekać około 1 s. Po stwierdzeniu obecności napięcia na PE przyrząd wyświetla symbol (błąd w instalacji, przewód PE podłączony do fazowego) i generuje ciągły sygnał dźwiękowy. Możliwość ta jest dostępna dla wszystkich funkcji pomiarowych dotyczących wyłączników RCD oraz pętli zwarcia z wyjątkiem Z L-N,L-L. Uwagi: OSTRZEŻENIE: Po stwierdzeniu obecności niebezpiecznego napięcia na przewodzie ochronnym PE należy natychmiast przerwać pomiary i usunąć błąd w instalacji. INSTRUKCJA OBSŁUGI MPI-505 wersja
12 - Należy upewnić się, że w czasie pomiaru stoimy na nie izolowanej podłodze, w przeciwnym wypadku wynik sprawdzenia może być błędny. - Próg, dla którego będzie sygnalizacja przekroczenia dopuszczalnego napięcia na przewodzie PE, wynosi około 50 V. 2.5 Pomiar parametrów pętli zwarcia Jeżeli w badanej sieci występują wyłączniki różnicowoprądowe, to na czas trwania pomiaru impedancji należy je pominąć poprzez zmostkowanie (wykonanie obejścia). Trzeba jednak pamiętać, że w ten sposób dokonuje się zmian w mierzonym obwodzie i wyniki mogą się minimalnie różnić od rzeczywistych. Każdorazowo po pomiarach należy usunąć z instalacji zmiany wykonane na czas pomiarów i sprawdzić działanie wyłącznika różnicowoprądowego. Powyższa uwaga nie dotyczy pomiarów impedancji pętli przy użyciu funkcji Z L-PE RCD Wybór parametrów pomiaru Ustawić przełącznik obrotowy na jeden z zakresów pomiaru impedancji pętli. Ustawić parametry według poniższego algorytmu i wg zasad opisanych przy ustawianiu parametrów ogólnych. UWAGA: Przewód WS-01 z wtyczką sieciową jest wykrywany przez miernik i nie ma wtedy możliwości wyboru długości przewodów (wyświetlany jest symbol ). Używając przewodów zakończonych banankami, przed rozpoczęciem pomiaru należy wybrać odpowiednią długość przewodu fazowego zgodną z długością przewodu używanego do pomiaru. Parametr Długość przewodu fazowego 8 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
13 Uwagi: Używanie firmowych przewodów i wybranie właściwej długości gwarantuje zachowanie deklarowanej dokładności pomiarów Spodziewany prąd zwarciowy Miernik mierzy zawsze impedancję, a wyświetlony prąd zwarciowy jest wyliczany według wzoru: U n I k = Z gdzie: U n - napięcie nominalne badanej sieci, Z S - zmierzona impedancja. Na podstawie wybranego w ustawieniach ogólnych napięcia nominalnego U n (punkt 2.1) miernik automatycznie rozpoznaje pomiar przy napięciu fazowym lub międzyfazowym i uwzględnia to w obliczeniach. W przypadku, gdy napięcie mierzonej sieci jest poza zakresem tolerancji miernik nie będzie w stanie określić właściwego napięcia nominalnego do obliczenia prądu zwarciowego. W takim przypadku zamiast wartości prądu zwarciowego wyświetlone zostaną poziome kreski. Na poniższym rysunku przedstawiono zakresy napięć, dla których liczony jest prąd zwarciowy. Zakres napięcia, dla którego wykonywany jest pomiar impedancji S U n=115v U [V] U n=220v U [V] U n=230v U [V] U n=240v U [V] Zakresy napięć U L-N, dla których liczony jest prąd zwarciowy Zakresy napięć U L-L, dla których liczony jest prąd zwarciowy Pomiar parametrów pętli zwarcia w obwodzie L-N i L-L Włączyć miernik. Przełącznik obrotowy wyboru funkcji ustawić na pozycji Z/U L-N,L-L. INSTRUKCJA OBSŁUGI MPI-505 wersja
14 W zależności od potrzeb wybrać parametry pomiaru wg punktu N L lub a) b) N L Podłączyć przewody pomiarowe wg rysunku a) dla pomiaru w obwodzie L-N lub b) dla pomiaru w obwodzie L-L. Miernik jest gotowy do pomiaru. Długość przewodu fazowego L lub symbol. Napięcie U L-N START Wykonać pomiar naciskając przycisk START. Odczytać główny wynik pomiaru: impedancję pętli zwarcia Z S lub prąd zwarciowy I K. Wyniki dodatkowe można odczytać przy pomocy przycisków i. 10 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
15 R rezystancja pętli zwarcia X L reaktancja pętli zwarcia I K prąd zwarciowy lub Z S impedancja pętli zwarcia Napięcie sieciowe w chwili pomiaru Uwagi: - Wynik można wpisać do pamięci (patrz punkt 3.2) lub, naciskając przycisk ESC, powrócić do pomiaru napięcia. - Wykonywanie dużej ilości pomiarów w krótkich odstępach czasu powoduje, że w mierniku może wydzielać się duża ilość ciepła. W związku z tym obudowa przyrządu może się rozgrzewać. Jest to zjawisko normalne a miernik posiada zabezpieczenie przed osiągnięciem zbyt wysokiej temperatury. INSTRUKCJA OBSŁUGI MPI-505 wersja
16 - Minimalny odstęp między kolejnymi pomiarami wynosi 5 sekund. Kontroluje to miernik przez zapalenie na ekranie napisu, co informuje o możliwości wykonania pomiaru. Informacje dodatkowe wyświetlane przez miernik L-N! Miernik gotowy do wykonania pomiaru. Napięcie na zaciskach L i N miernika nie mieści się w zakresie, dla którego można wykonać pomiar. Błąd w trakcie pomiaru Błąd w trakcie pomiaru zanik napięcia po pomiarze Uszkodzenie obwodu zwarciowego miernika Pomiar parametrów pętli zwarcia w obwodzie L-PE Włączyć miernik. Przełącznik obrotowy wyboru funkcji ustawić na pozycji Z/U L-PE. W zależności od potrzeb wybrać parametry pomiaru wg punktu N PE L lub Podłączyć przewody pomiarowe wg jednego z rysunków. 12 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
17 Sprawdzanie skuteczności ochrony przeciwporażeniowej obudowy urządzenia w przypadku: a) sieci TN b) sieci TT. a) PE L b) 0 Miernik jest gotowy do pomiaru. Długość przewodu fazowego L lub symbol. Napięcie U L-PE Wykonać pomiar naciskając przycisk START. START Pozostałe zagadnienia związane z pomiarami są analogiczne do opisanych dla pomiarów w obwodzie L-N lub L-L. Uwagi: - Przy wybraniu przewodu pomiarowego innego niż z wtyczką sieciową możliwy jest pomiar dwuprzewodowy. Informacje dodatkowe wyświetlane przez miernik Miernik gotowy do wykonania pomiaru. L-N! L-PE! Dla przewodu z wtyczką - napięcie na zaciskach L i N miernika nie mieści się w zakresie, dla którego można wykonać pomiar. Napięcie na zaciskach L i PE miernika nie mieści się w zakresie, dla którego można wykonać pomiar. Komunikaty o błędach jak dla pomiaru w obwodzie L-N i L-L. INSTRUKCJA OBSŁUGI MPI-505 wersja
18 2.5.5 Pomiar impedancji pętli zwarcia w obwodzie L-PE zabezpieczonym wyłącznikiem RCD Przyrząd MPI-505 umożliwia pomiary impedancji pętli zwarcia bez wykonywania zmian w sieciach z wyłącznikami różnicowoprądowymi o prądzie znamionowym nie mniejszym niż 30mA. Włączyć miernik. Przełącznik obrotowy wyboru funkcji ustawić RCD. na pozycji Z L-PE W zależności od potrzeb wybrać parametry pomiaru wg punktu Podłączyć przewody pomiarowe wg jednego z rysunków. Pozostałe zagadnienia związane z pomiarami są analogiczne do opisanych dla pomiarów w obwodzie L-PE. 14 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
19 Uwagi: - Pomiar trwa maksymalnie ok. 32 sekund. Można go przerwać przyciskiem ESC. - W instalacjach, w których zostały zastosowane wyłączniki różnicowoprądowe o prądzie znamionowym 30mA może się zdarzyć, że suma prądów upływowych instalacji i prądu pomiarowego spowoduje wyłączenie RCD. Należy wtedy spróbować zmniejszyć prąd upływowy badanej sieci (np. odłączając odbiorniki energii). Informacje dodatkowe wyświetlane przez miernik L-N! L-PE! Miernik gotowy do wykonania pomiaru. Napięcie na zaciskach L i N miernika nie mieści się w zakresie, dla którego można wykonać pomiar. Napięcie na zaciskach L i PE miernika nie mieści się w zakresie, dla którego można wykonać pomiar. Brak podłączenia przewodu N Napis ukazujący się po pomiarze świadczy o dużych zakłóceniach w sieci podczas pomiaru. Wynik pomiaru może być obarczony dużym, nieokreślonym błędem. Komunikaty o błędach jak dla pomiaru w obwodzie L-N i L-L. 2.6 Pomiar parametrów wyłączników różnicowoprądowych RCD Pomiar prądu zadziałania RCD Włączyć miernik. Przełącznik obrotowy wyboru funkcji ustawić na pozycji I A. Ustawić parametry według poniższego algorytmu i wg zasad opisanych przy ustawianiu parametrów ogólnych. INSTRUKCJA OBSŁUGI MPI-505 wersja
20 Parametr I n Kształt prądu Typ wyłącznika U L Tryb pomiaru N PE L lub Podłączyć przewody pomiarowe wg rysunku. Miernik jest gotowy do pomiaru. Napięcie U L-PE Wykonać pomiar naciskając przycisk START. START 16 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
21 Odczytać główny wynik pomiaru: prąd I A. Wyniki dodatkowe można odczytać przy pomocy przycisków i. Napięcie dotykowe U B Rezystancja przewodu ochronnego dla RCD - R E Czas zadziałania t AI przy prądzie I A INSTRUKCJA OBSŁUGI MPI-505 wersja
22 Uwagi: - Pomiar czasu zadziałania t AI dla wyłączników selektywnych nie jest dostępny. - Jeżeli wybrano pomiar tylko U B, R E to są one mierzone prądem 0,4I n bez wyzwalania RCD. Jeżeli w czasie tego pomiaru wyłączy się RCD, do dalszych pomiarów można przejść po naciśnięciu przycisku ESC. - Ze względu na specyfikę pomiaru (schodkowe narastanie prądu I A) wynik pomiaru czasu zadziałania t AI może być w tym trybie obarczony błędem dodatnim lub też na skutek bezwładności wyłącznika RCD może wyświetlić się symbol. Jeżeli nie mieści się w zakresie dopuszczalnym dla danego wyłącznika RCD, należy powtórzyć pomiar w trybie t A (punkt 2.6.2). - Wynik można wpisać do pamięci (patrz punkt 3.2) lub, naciskając przycisk ESC, powrócić do wyświetlania tylko napięcia. Ostatni wynik pomiaru jest pamiętany do momentu ponownego wciśnięcia przycisku START lub zmiany położenia przełącznika obrotowego. Jest pamiętany również po wyłączeniu i ponownym włączeniu miernika. Informacje dodatkowe wyświetlane przez miernik L-PE! Miernik gotowy do wykonania pomiaru. Napięcie na zaciskach L i PE miernika nie mieści się w zakresie, dla którego można wykonać pomiar. Zamienione przewody L i N (wystąpiło napięcie między zaciskami PE i N). Temperatura wewnątrz miernika wzrosła powyżej dopuszczalnej, pomiar jest blokowany. Brak zadziałania wyłącznika RCD. Przekroczone napięcie dotykowe bezpieczne Pomiar czasu zadziałania RCD Włączyć miernik. Przełącznik obrotowy wyboru funkcji ustawić na pozycji t A. Ustawić parametry według poniższego algorytmu i wg zasad opisanych przy ustawianiu parametrów ogólnych. 18 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
23 Parametr I n Krotność I n Kształt prądu Typ wyłącznika U L Tryb pomiaru N PE L lub Podłączyć przewody pomiarowe wg rysunku. Miernik jest gotowy do pomiaru. Napięcie U L-PE Wykonać pomiar naciskając przycisk START. START INSTRUKCJA OBSŁUGI MPI-505 wersja
24 Odczytać główny wynik pomiaru: czas zadziałania t A. Wyniki dodatkowe można odczytać przy pomocy przycisków i. Napięcie dotykowe U B Rezystancja przewodu ochronnego dla RCD - R E Uwagi i informacje wyświetlane przez miernik jak w punkcie Automatyczny pomiar parametrów RCD Przyrząd umożliwia pomiar czasów zadziałania t A wyłącznika RCD a także prądu zadziałania I A, napięcia dotykowego U B i rezystancji uziemienia R E w sposób automatyczny. W trybie tym nie ma potrzeby każdorazowego wyzwalania pomiaru a rola wykonującego pomiar sprowadza się do zainicjowania pomiaru i włączania RCD po każdym jego zadziałaniu. Maksymalna ilość mierzonych parametrów oraz kolejność dokonywania pomiarów dla ustawionej wartości znamionowej prądu I n, wybranego kształtu prądu, typu wyłącznika (zwykły/selektywny) oraz napięcia U L przedstawiona jest w poniższej tabeli. 20 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
25 Lp Parametry mierzone Warunki pomiaru Krotność I n Faza początkowa (polaryzacja) 1. U B, R E 2. t A 0,5I n dodatnia 3. t A 0,5I n ujemna 4.* t A 1I n dodatnia 5.* t A 1I n ujemna 6.* t A 2I n dodatnia 7.* t A 2I n ujemna 8.* t A 5I n dodatnia 9.* t A 5I n ujemna 10.* I A dodatnia 11.* I A ujemna * punkty, w których przy sprawnym wyłączniku RCD powinno nastąpić jego wyłączenie Parametry do pomiaru wg powyższej tabeli ustawia się w sposób opisany w punkcie 2.1. Włączyć miernik. Przełącznik obrotowy wyboru funkcji ustawić na pozycji AUTO. Jeżeli wyświetlane parametry różnią się od wymaganych, ustawić je według poniższego algorytmu i wg zasad opisanych przy ustawianiu parametrów ogólnych. Parametr I n Kształt prądu Typ wyłącznika U L INSTRUKCJA OBSŁUGI MPI-505 wersja
26 N PE L lub Podłączyć przewody pomiarowe wg rysunku. Miernik jest gotowy do pomiaru. Napięcie U L-PE Nacisnąć przycisk START aby rozpocząć pomiar. START Po każdym zadziałaniu włączyć badany RCD. Odczytać główny wynik pomiaru: - dobry lub - zły. 22 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
27 Wykonać kolejne pomiary od punktu lub odczytać wyniki dodatkowe przy pomocy przycisków i. U B napięcie dotykowe R E rezystancja uziemienia t A czas zadziałania dla fazy dodatniej i krotności 1/2 I n I A prąd zadziałania dla fazy ujemnej INSTRUKCJA OBSŁUGI MPI-505 wersja
28 Uwagi: - Jeżeli przy pomiarze U B/R E wyłącznik zadziałał przy półkrotnym prądzie I n lub nie zadziałał w pozostałych przypadkach lub też przekroczona została ustawiona uprzednio wartość napięcia bezpiecznego U L pomiar zostaje przerwany. - Wynik można wpisać do pamięci (patrz punkt 3.2) lub, naciskając klawisz ESC, powrócić do wyświetlania tylko napięcia. Informacje dodatkowe wyświetlane przez miernik Wyłącznik RCD sprawny. Wyłącznik RCD niesprawny. AUTO-START Informacja o konieczności włączenia wyłącznika RCD. Informacja o tym, że parametr został zmierzony w trybie AUTO. Pozostałe informacje wyświetlane przez miernik jak w punkcie Pomiar rezystancji izolacji OSTRZEŻENIE: Mierzony obiekt nie może znajdować się pod napięciem Pomiar rezystancji izolacji pojedynczych obiektów Włączyć miernik. Przełącznik obrotowy wyboru funkcji ustawić na pozycji R ISO. Ustawić napięcie pomiarowe według poniższego algorytmu i wg zasad opisanych przy ustawianiu parametrów ogólnych. Parametr U N 24 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
29 R X RISO - R ISO+ Podłączyć przewody pomiarowe wg rysunku. Miernik jest gotowy do pomiaru. Napięcie na obiekcie START Nacisnąć i przytrzymać przycisk START. Pomiar jest wykonywany w sposób ciągły aż do puszczenia przycisku. START ENTER W celu podtrzymania (zablokowania) pomiaru wcisnąć przycisk ENTER trzymając wciśnięty przycisk START. Aby przerwać pomiar w tym trybie wcisnąć przycisk ESC lub START. Odczytać wynik. INSTRUKCJA OBSŁUGI MPI-505 wersja

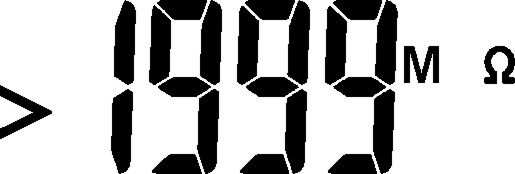

30 Uwagi: Przy pomiarach rezystancji izolacji, na końcówkach przewodów pomiarowych miernika MPI-505 występuje niebezpieczne napięcie do 1kV. Niedopuszczalne jest odłączanie przewodów pomiarowych oraz zmiana położenia przełącznika funkcji przed zakończeniem pomiaru. Grozi to porażeniem wysokim napięciem i uniemożliwia rozładowanie badanego obiektu. - Dopóki napięcie pomiarowe nie osiągnie 90% ustawionej wartości (a także po przekroczeniu 110%) miernik emituje ciągły sygnał dźwiękowy. - W czasie pomiaru miernik generuje, co pięć sekund, krótki sygnał dźwiękowy, co ułatwia zdjęcie charakterystyk czasowych. - Włączenie podtrzymania cyklu pomiarowego klawiszem ENTER jest sygnalizowane: - krótką przerwą w sygnale dźwiękowym, jeżeli napięcie pomiarowe nie osiągnęło 90% lub przekroczyło 110% ustawionej wartości - krótkim sygnałem dźwiękowym, jeżeli napięcie pomiarowe jest pomiędzy 90% a 110% ustawionej wartości - Bargraf pokazuje orientacyjną wartość rezystancji. - Po zakończeniu pomiaru następuje rozładowanie pojemności mierzonego obiektu przez zwarcie zacisków R ISO+ oraz R ISO- przez rezystancję 100 kω. - Wynik można wpisać do pamięci (patrz punkt 3.2) lub, naciskając klawisz ESC, powrócić do pomiaru napięcia. Informacje dodatkowe wyświetlane przez miernik,,, Badany obiekt jest pod napięciem. Pomiar jest blokowany. Należy niezwłocznie odłączyć miernik od obiektu (oba przewody). Załączenie ograniczenia prądowego. Wyświetleniu symbolu towarzyszy ciągły sygnał dźwiękowy. Badany obiekt jest pod napięciem. Pomiar jest możliwy, jednak bez gwarantowanej dokładności. Za mała rezystancja izolacji, pomiar zostaje zakończony. Symbol ten ukazuje się, gdy podczas pomiaru izolacja ulegnie przebiciu. Przekroczony zakres pomiarowy. Trwa rozładowanie obiektu mierzonego. 26 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
31 2.7.2 Informacje dodatkowe Przyrząd mierzy rezystancję izolacji podając na badaną rezystancję R X napięcie pomiarowe U i mierząc przepływający przez nią prąd I kontrolowany od strony zacisku R ISO+. Przy obliczaniu wartości rezystancji izolacji miernik korzysta z technicznej metody pomiaru rezystancji (R X=U/I). Napięcie pomiarowe jest wybierane spośród czterech wartości: 100V, 250V, 500V lub 1000V. Prąd wyjściowy przetwornicy ograniczany jest na poziomie 1mA. Wynik pomiaru jest wówczas prawidłowy, ale na zaciskach pomiarowych występuje napięcie pomiarowe niższe niż wybrane przed pomiarem (ilustruje to poniższy rysunek). Szczególnie często ograniczenie prądu może występować w pierwszej fazie pomiaru wskutek ładowania pojemności badanego obiektu. Napięcie pomiarowe 1kV Stan ograniczenia prądu Właściwe pomiary 1M Rezystancja izolacji Rx 2.8 Niskonapięciowy pomiar rezystancji Podłączenie do miernika napięcia większego niż 440V DC może spowodować jego uszkodzenie Pomiar ciągłości połączeń ochronnych i wyrównawczych (prądem ±200mA) Włączyć miernik. Przełącznik obrotowy wyboru funkcji ustawić na pozycji R CONT. Miernik jest gotowy do pomiaru. INSTRUKCJA OBSŁUGI MPI-505 wersja
32 R X N L Podłączyć przewody pomiarowe wg rysunku, pomiar uruchamia się automatycznie. START Przy podłączonych przewodach pomiarowych kolejny pomiar można uruchomić naciskając przycisk START. Odczytać wynik główny pomiaru będący średnią arytmetyczną wyników z dwóch pomiarów przy prądzie 200mA płynącym w przeciwnych kierunkach. Wyniki dodatkowe można odczytać przy pomocy przycisków i. R F rezystancja przy przepływie prądu +200mA 28 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
33 R R rezystancja przy przepływie prądu -200mA Informacje dodatkowe wyświetlane przez miernik Badany obiekt jest pod napięciem. Pomiar jest blokowany. Należy niezwłocznie odłączyć miernik od obiektu (oba przewody). Badany obiekt jest pod napięciem o wartości w granicach 0,1 3Vpp (AC+DC). Pomiar jest możliwy, jednak bez gwarantowanej dokładności. Przekroczony zakres pomiarowy Niskoprądowy pomiar rezystancji Włączyć miernik. Przełącznik obrotowy wyboru funkcji ustawić na pozycji R X. Miernik jest gotowy do pomiaru. INSTRUKCJA OBSŁUGI MPI-505 wersja
34 R X N L Podłączyć przewody pomiarowe wg rysunku. Odczytać wynik pomiaru. Informacje dodatkowe wyświetlane przez miernik Badany obiekt jest pod napięciem. Pomiar jest blokowany. Należy niezwłocznie odłączyć miernik od obiektu (oba przewody). Badany obiekt jest pod napięciem o wartości w granicach 0,05 3Vpp (AC+DC). Pomiar jest możliwy, jednak bez gwarantowanej dokładności. Przekroczony zakres pomiarowy Kompensacja rezystancji przewodów pomiarowych - autozerowanie Włączyć miernik. Przełącznik obrotowy wyboru funkcji ustawić na pozycji ZERO. 30 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
35 Zewrzeć przewody pomiarowe. N L START Wykonać kompensację naciskając klawisz START. Po zakończeniu autozerowania ukaże się taki ekran. Uwagi: - Napis pozostaje na ekranie po przełączeniu na jedną z funkcji pomiarowych (pomiar rezystancji lub ciągłości) informując, że pomiar wykonywany jest ze skompensowaną rezystancją przewodów pomiarowych. - Aby usunąć kompensację należy wykonać opisane wyżej czynności z rozwartymi przewodami pomiarowymi. Wyświetli się wtedy symbol. Informacje dodatkowe wyświetlane przez miernik Badany obiekt jest pod napięciem. Pomiar jest blokowany. Należy niezwłocznie odłączyć miernik od obiektu (oba przewody). INSTRUKCJA OBSŁUGI MPI-505 wersja
36 2.9 Sprawdzanie kolejności faz Włączyć miernik. Przełącznik obrotowy wyboru funkcji ustawić na pozycji. Miganie cyfr oznacza brak lub za niskie napięcie poszczególnych faz. L1 L2 L3 Podłączyć przewody pomiarowe według rysunku. Przesuwająca się po bargrafie paczka kresek wskazuje kolejność faz: w prawo - zgodny, w lewo - przeciwny. Poszczególne napięcia międzyfazowe można odczytać przy pomocy przycisków i. 32 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
37 Po kilku sekundach lub wciśnięciu przycisku ESC miernik powraca do wyświetlania kolejności faz. 3 Pamięć wyników pomiarów Mierniki MPI-505 są wyposażone w pamięć 3500 pojedynczych wyników pomiarów. Cała pamięć podzielona jest na 10 banków po 99 komórek. Dzięki dynamicznemu przydziałowi pamięci każda z komórek może zawierać inną ilość pojedynczych wyników, w zależności od potrzeb. Zapewnia to optymalne wykorzystanie pamięci. Każdy wynik można zapisywać w komórce o wybranym numerze i w wybranym banku, dzięki czemu użytkownik miernika może według własnego uznania przyporządkowywać numery komórek do poszczególnych punktów pomiarowych a numery banków do poszczególnych obiektów, wykonywać pomiary w dowolnej kolejności i powtarzać je bez utraty pozostałych danych. Pamięć wyników pomiarów nie ulega skasowaniu po wyłączeniu miernika, dzięki czemu mogą one zostać później odczytane bądź przesłane do komputera. Nie ulega też zmianie numer bieżącej komórki i banku. Uwagi: - W jednej komórce można zapisać wyniki pomiarów dokonanych dla wszystkich funkcji pomiarowych. - Po każdym wpisie wyniku pomiaru do komórki jej numer jest automatycznie zwiększany. Aby umożliwić wpisanie do jednej komórki kolejnych wyników pomiarów dotyczących danego punktu pomiarowego (obiektu) należy przed każdym wpisem ustawić odpowiedni numer komórki. - Do pamięci wpisywać można jedynie wyniki pomiarów uruchamianych klawiszem START (z wyjątkiem autozerowania w niskonapięciowym pomiarze rezystancji). - Zaleca się skasowanie pamięci po odczytaniu danych lub przed wykonaniem nowej serii pomiarów, które mogą zostać zapisane do tych samych komórek, co poprzednie. INSTRUKCJA OBSŁUGI MPI-505 wersja
38 3.1 Wpisywanie wyników pomiarów do pamięci ENTER Po wykonaniu pomiaru wcisnąć przycisk ENTER. Miernik jest w trybie wpisywania do pamięci. Komórka jest pusta. W komórce są wyniki pomiarów wyświetlonych typów. W komórce są wyniki pomiarów wyświetlonych typów. SEL Naciskając przycisk SEL można przeglądać poszczególne typy wyników......a przyciskami i poszczególne składowe wyników (o ile nie miga numer banku lub komórki - punkt 3.2). 34 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
39 ENTER Po wybraniu numeru banku i komórki (punkt 3.2) lub pozostawieniu bieżącej ponownie wcisnąć przycisk ENTER. Na chwilę ukazuje się poniższy ekran, czemu towarzyszą 3 krótkie sygnały dźwiękowe, po czym miernik powraca do wyświetlania ostatniego wyniku pomiaru. Próba nadpisania wyniku powoduje wyświetlenie symbolu ostrzegawczego. ESC ENTER Wcisnąć przycisk ENTER w celu nadpisania wyniku lub ESC aby zrezygnować. Uwagi: - W przypadku wyłączników RCD powyższe ostrzeżenie ukaże się także przy próbie wpisania wyniku pomiaru danego rodzaju (składowej) dokonanego przy innym ustawionym prądzie I n lub dla innego ustawionego typu wyłącznika (zwykły/selektywny) niż wyniki zapisane w tej komórce, mimo, że miejsce przeznaczone na tę składową może być wolne. Wpisanie wyników pomiarów dokonanych dla innego typu wyłącznika RCD lub prądu I n spowoduje utratę wszystkich poprzednio zapisanych wyników dotyczących danego wyłącznika RCD. - Do pamięci zapisany zostaje komplet wyników (główny i dodatkowe) danej funkcji pomiarowej oraz ustawione parametry pomiaru. INSTRUKCJA OBSŁUGI MPI-505 wersja
40 3.2 Zmiana numeru komórki i banku ENTER Po wykonaniu pomiaru wcisnąć przycisk ENTER. Miernik jest w trybie wpisywania do pamięci. Wcisnąć klawisz SET. SET Miga numer komórki. Zmiana klawiszami. i Wcisnąć klawisz SET. SET Miga numer banku. Zmiana klawiszami. i SET Wcisnąć klawisz SET. Miernik powraca do trybu wpisywania do pamięci. 3.3 Przeglądanie pamięci Włączyć miernik. Przełącznik obrotowy wyboru funkcji ustawić na pozycji MEM. 36 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
41 Ukazuje się zawartość ostatnio zapisanej komórki. Miga numer komórki. Numer banku i komórki, której zawartość chcemy przeglądać zmienia się posługując się przyciskiem SET a następnie przyciskami i. Miganie numeru banku lub komórki oznacza możliwość jego zmiany. Kolejność zapisywania poszczególnych wyników pomiarów podaje poniższa tabela. Lp. 1 Z L-N, L-L 2 Z L-PE Funkcja pomiarowa (grupa wyników) 3 Z L-PE RCD 4 R ±200mA Z L-N lub Z L-L lub I K R X L I K lub Z L-N lub Z L-L U L-N Z L-PE lub I K R X L I K lub Z L-PE U L-PE Z L-PE RCD lub I K R X L I K lub Z L-PE RCD U L-PE R R F R R Wyniki składowe 5 R ISO 6 RCD / (dla RCD AUTO) U B R E t A przy 0,5I n, t A przy 0,5I n, t A przy 1I n, t A przy 1I n, t A przy 2I n, t A przy 2I n, INSTRUKCJA OBSŁUGI MPI-505 wersja
42 Lp. Funkcja pomiarowa (grupa wyników) t A przy 5I n, t A przy 5I n, t AI, t AI, I A, Wyniki składowe I A, j.w. (12 wierszy) dla prądu pulsującego i Informacje dodatkowe wyświetlane przez miernik Pomiar t A lub I A był wykonany w funkcji RCD AUTO. Pomiar dokonany w pętli L-N dla funkcji Z L-N, Z L-L Pomiar dokonany w pętli L-L dla funkcji Z L-N, Z L-L Pomiar dokonany dla funkcji Z L-PE naprzemiennie z Pomiar dokonany dla funkcji Z L-PE RCD 3.4 Kasowanie pamięci Kasowanie banku Włączyć miernik. Przełącznik obrotowy wyboru funkcji ustawić na pozycji MEM. Ustawić numer banku do skasowania wg punktu 3.2. Ustawić numer komórki przed INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
43 ...znika numer komórki, a pojawia się symbol sygnalizujący gotowość do kasowania. Wcisnąć przycisk ENTER. ENTER Pojawiają się? i będące żądaniem potwierdzenia kasowania. Wcisnąć przycisk ENTER, aby uruchomić kasowanie lub ESC, aby zrezygnować. ENTER Postęp kasowania uwidoczniony jest na ekranie w [%], a po zakończeniu kasowania miernik generuje 3 krótkie sygnały dźwiękowe i ustawia numer komórki na Kasowanie całej pamięci Włączyć miernik. Przełącznik obrotowy wyboru funkcji ustawić na pozycji MEM. INSTRUKCJA OBSŁUGI MPI-505 wersja
44 Ustawić numer banku między 0 a znika numer banku i komórki, a pojawia się symbol sygnalizujący gotowość do kasowania. Wcisnąć przycisk ENTER. ENTER Pojawiają się? i będące żądaniem potwierdzenia kasowania. Wcisnąć przycisk ENTER, aby uruchomić kasowanie lub ESC, aby zrezygnować. ENTER Postęp kasowania uwidoczniony jest na ekranie w [%], a po zakończeniu kasowania miernik generuje 3 krótkie sygnały dźwiękowe i ustawia numer komórki na INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
45 3.5 Komunikacja z komputerem Pakiet wyposażenia do współpracy z komputerem Do współpracy miernika z komputerem niezbędny jest przewód do transmisji szeregowej i odpowiednie oprogramowanie. Jeżeli pakiet ten nie został zakupiony wraz z miernikiem, to można go nabyć u producenta lub autoryzowanego dystrybutora, gdzie dostępne są też szczegółowe informacje o oprogramowaniu Transmisja danych Miernik automatycznie przechodzi do trybu transmisji danych po wykryciu połączenia przewodem USB z komputerem i wyświetla poniższy ekran. Aby transmitować dane należy wykonywać polecenia programu Aktualizacja oprogramowania ENTER + ESC + Włączyć miernik trzymając wciśnięte przyciski ENTER i ESC. Miernik wyświetla poniższy ekran. Po połączeniu miernika z komputerem przewodem USB należy wykonywać polecenia programu. INSTRUKCJA OBSŁUGI MPI-505 wersja
46 4 Rozwiązywanie problemów Przed odesłaniem przyrządu do naprawy należy zadzwonić do serwisu, być może okaże się, że miernik nie jest uszkodzony, a problem wystąpił z innego powodu. Usuwanie uszkodzeń miernika powinno być przeprowadzane tylko w placówkach upoważnionych przez producenta. W poniższej tabeli opisano zalecane postępowanie w niektórych sytuacjach występujących podczas użytkowania miernika. Funkcja pomiarowa Wszystkie Pętla zwarcia i RCD Pętla zwarcia RCD Objaw Przyczyna Postępowanie Miernik nie załącza się Zużyte lub źle włożone Sprawdzić baterie, rozładowane akumulatory przyciskiem Podczas pomiaru napięcia wyświetla się symbol Miernik wyłącza się w czasie wstępnego testu Błędy pomiaru po przeniesieniu miernika z otoczenia zimnego do ciepłego o dużej wilgotności Kolejne wyniki uzyskiwane w tym samym punkcie pomiarowym istotnie się od siebie różnią Miernik wskazuje wartości bliskie zeru lub zero niezależnie od miejsca pomiaru i są to wartości znacznie różniące się od spodziewanych. Brak aklimatyzacji Wadliwe połączenia w badanej instalacji Sieć o dużej zawartości zakłóceń lub niestabilnym napięciu Źle dobrane przewody pomiarowe w ustawieniach miernika poprawność włożenia baterii, wymienić baterie na nowe; naładować akumulatory. Jeżeli po tych czynnościach sytuacja nie ulega zmianie, oddać miernik do serwisu Nie wykonywać pomiarów do czasu osiągnięcia przez miernik temperatury otoczenia (ok. 30 minut) i wysuszenia Sprawdzić i usunąć wady połączeń Wykonać większą liczbę pomiarów, uśrednić wynik Przy pomiarze napięcia Za duży nastawiony I n Ustawić właściwy I n dotykowego lub rezystancji Stosunkowo duże prądy Zmniejszyć prądy upływu uziemienia na- upływu instalacji stępuje wyzwolenie Błąd w instalacji Zweryfikować poprawność RCD (RCD wyzwala już przy 40% nastawionego połączeń przewodów N i PE I n) Przy teście zadziałania wyłącznika nie następuje wyzwolenie Przy pomiarze prądu zadziałania wyświetlany jest symbol mimo, że wyłącznik został wy- Za mały nastawiony I n Ustawić właściwy I n Niewłaściwy ustawiony Ustawić właściwy kształt kształt prądu prądu Uszkodzony RCD Sprawdzić RCD przyciskiem TEST, ewentualnie wymienić RCD Błąd w instalacji Sprawdzić poprawność połączeń przewodów N i PE Czas zadziałania wyłącznika jest dłuższy niż czas pomiaru Wyłącznik należy uznać za niesprawny 42 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
47 Funkcja pomiarowa R ISO Objaw Przyczyna Postępowanie zwolony Duże różnice pomiędzy wynikami powtarzanych kilkakrotnie pomiarów czasu zadziałania tego samego RCD Wykonanie pomiaru t A lub I A jest niemożliwe Niestabilny wynik pomiaru U B lub R E, tzn. wyniki kolejnych pomiarów przeprowadzanych w tym samym punkcie instalacji różnią się dość istotnie od siebie Symbol się, mimo że napięcie pomiędzy elektrodą dotykową a przewodem PE przekracza próg zadziałania detektora (ok. 50V) Wstępne podmagnesowanie rdzenia transformatora wewnątrz RCD Napięcie dotykowe, które powstanie przy pomiarze t A lub I A, może Zjawisko normalne dla niektórych wyłączników różnicowoprądowych o działaniu bezpośrednim; spróbować wykonywać kolejne pomiary przy przeciwnych polaryzacjach prądu różnicowego. Skontrolować połączenia w przewodzie ochronnym Zweryfikować poprawność doboru RCD ze względu na znamionowy prąd różnicowy przekroczyć wartość napięcia bezpiecznego pomiar jest automatycznie blokowany Za duży nastawiony I n Nastawić właściwy I n Znaczne prądy upływowe charakteryzujące się dużą zmiennością nie pojawia Elektroda dotykowa nie funkcjonuje poprawnie lub uszkodzone obwody wejściowe miernika Przełącznik obrotowy nie jest właściwie ustawiony. Niestabilny wynik podczas pomiarów rezystancji izolacji Zbyt niska, w porównaniu z poprzednią, wartość R ISO podczas pomiaru na tym samym obiekcie najpierw napięciem wyższym, potem niższym Miernik emituje ciągły sygnał dźwiękowy z krótkimi przerwami W trakcie pomiaru rezystancji izolacji praca Oddać miernik do serwisu; posługiwanie się niesprawnym miernikiem jest niedopuszczalne Elektroda dotykowa jest aktywna dla pomiarów parametrów pętli zwarcia i RCD z wyjątkiem funkcji Z L-N,L-L U L-N,L-L Zakłócenia w mierzonym Usunąć źródło zakłóceń obiekcie Uszkodzone przewody Wymienić przewody pomiarowe Upływność przez rezystancje Zastosować pomiar trój- powierzchniowe zaciskowy Typowe zjawisko fizyczne: Odczekać kilka minut i wpływ wcześniej- ponownie wykonać pomiar szego spolaryzowania dipoli elektrycznych w dielektryku Uszkodzona izolacja badanego obiektu; napięcie pomiarowe różni się od ustawionego o więcej niż 10% Uszkodzona izolacja badanego obiektu; przebi- Zakończyć pomiary - izolacja mierzonego obiektu jest uszkodzona. Jeżeli sytuacja powtarza się dla innego mierzonego obiektu, miernik należy oddać do serwisu INSTRUKCJA OBSŁUGI MPI-505 wersja
48 Funkcja pomiarowa Objaw Przyczyna Postępowanie miernika zostaje zakłócona (np. zbyt wczesny Auto-OFF) Po wciśnięciu klawisza START brzęczyk wysyła ciągły sygnał dźwiękowy Po zakończeniu pomiaru i odłączeniu sond od mierzonego obiektu, pozostaje on naładowany do niebezpiecznego napięcia cia lub iskrzenia w badanym obiekcie Zadziałało ograniczenie prądowe podczas przeładowywania pojemności mierzonego obiektu Sondy były odłączone od obiektu przed końcem pomiaru Uszkodzony układ rozładowania Poczekać od kilku do kilkunastu sekund nie przerywając pomiaru Niedopuszczalne jest odłączanie przewodów pomiarowych od badanego obiektu przed zakończeniem pomiaru Jeżeli mimo prawidłowego wykonania pomiaru obiekt nadal pozostaje naładowany, miernik należy oddać do serwisu 44 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
49 5 Zasilanie miernika 5.1 Monitorowanie napięcia zasilającego Stopień naładowania baterii lub akumulatorów jest na bieżąco wskazywany przez symbol umieszczony w prawym górnym rogu ekranu: Baterie lub akumulatory naładowane. Baterie lub akumulatory rozładowane. Należy pamiętać, że: Baterie do wymiany lub akumulatory do naładowania! napis zapalający się na wyświetlaczu oznacza zbyt niskie napięcie zasilające i sygnalizuje potrzebę wymiany baterii na nowe lub naładowania akumulatorów, pomiary wykonane miernikiem ze zbyt niskim napięciem zasilającym obarczone są dodatkowymi błędami niemożliwymi do oszacowania przez użytkownika. 5.2 Wymiana baterii (akumulatorów) Miernik MPI-505 jest zasilany czterema bateriami lub akumulatorami R6 (zaleca się używanie baterii alkalicznych). Baterie (akumulatory) znajdują się w pojemniku w spodniej części obudowy. OSTRZEŻENIE: Przed wymianą baterii lub akumulatorów przewody pomiarowe należy odłączyć od miernika. W celu wymiany baterii lub akumulatorów należy: 1. Odłączyć przewody od obwodu pomiarowego i wyłączyć miernik, 2. Wyjąć pojemnik na baterie (w dolnej części obudowy) po odkręceniu 3 wkrętów, 3. Wymienić wszystkie baterie (akumulatory). Nowe baterie lub akumulatory należy włożyć przestrzegając właściwej polaryzacji ( - na sprężystej części blaszki stykowej). Odwrotne założenie baterii nie grozi uszkodzeniem ani miernika, ani baterii, jednak miernik z założonymi niewłaściwie bateriami nie będzie działał. 4. Włożyć i przykręcić pojemnik. INSTRUKCJA OBSŁUGI MPI-505 wersja
50 Po wymianie baterii/akumulatorów miernik po włączeniu uruchamia się w trybie wyboru źródła zasilania. Wybrane zasilanie: akumulatory. Naciśnięcie przycisku SEL zmienia źródło zasilania na baterie. SEL Ponowne naciśnięcie przycisku spowoduje ponowne wybranie akumulatorów. SEL 46 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
51 Naciśnięcie przycisku ENTER spowoduje akceptację wyboru i przejście miernika w stan gotowości do pomiaru. ENTER UWAGA! Po wymianie baterii/akumulatorów należy ustawić rodzaj zasilania, ponieważ od tego zależy prawidłowe wskazanie stopnia naładowania (charakterystyki rozładowania baterii i akumulatorów są różne). UWAGA! W przypadku wylania się baterii wewnątrz pojemnika należy oddać miernik do serwisu. Akumulatory należy naładować w zewnętrznej ładowarce. 5.3 Ogólne zasady użytkowania akumulatorów niklowowodorkowych (Ni-MH) - Jeżeli dłuższy czas nie korzystasz z urządzenia, wyjmij z niego akumulatory i przechowuj oddzielnie. - Przechowuj akumulatory w suchym, chłodnym i dobrze wentylowanym miejscu oraz chroń je przed bezpośrednim nasłonecznieniem. Temperatura otoczenia dla długiego przechowywania powinna być utrzymywana poniżej 30 stopni C. Jeżeli akumulatory są przechowywane przez długi czas w wysokiej temperaturze, wówczas zachodzące procesy chemiczne mogą skrócić ich żywotność. - Akumulatory NiMH wytrzymują zwykle cykli ładowania. Akumulatory te osiągają maksymalną wydajność dopiero po uformowaniu (2-3 cyklach ładowania i rozładowania). Najważniejszym czynnikiem wpływającym na żywotność akumulatora jest głębokość rozładowania. Im głębsze jest rozładowanie akumulatora, tym krótsze jest jego życie. - Efekt pamięciowy występuje w akumulatorach NiMH w sposób ograniczony. Akumulatory te można bez większych konsekwencji doładowywać. Wskazane jest jednak, aby co kilka cykli całkowicie je rozładować. - Podczas przechowywania akumulatorów Ni-MH następuje samoistne ich rozładowanie z prędkością około 30% miesięcznie. Trzymanie akumulatorów w wysokich temperaturach może przyspieszyć ten proces nawet dwukrotnie. Aby nie dopuścić do zbytniego rozładowania akumulatorów, po którym konieczne będzie formowanie, należy co jakiś czas doładować akumulatory (również nieużywane). INSTRUKCJA OBSŁUGI MPI-505 wersja
52 - Nowoczesne szybkie ładowarki wykrywają zarówno zbyt niską, jak i zbyt wysoką temperaturę akumulatorów i odpowiednio reagują na te sytuacje. Zbyt niska temperatura powinna uniemożliwić rozpoczęcie procesu ładowania, który mógłby nieodwracalnie uszkodzić akumulator. Wzrost temperatury akumulatora jest sygnałem do zakończenia ładowania i jest zjawiskiem typowym. Jednak ładowanie w wysokiej temperaturze otoczenia oprócz zmniejszenia żywotności powoduje szybszy wzrost temperatury akumulatora, który nie zostanie naładowany do pełnej pojemności. - Należy pamiętać, że przy szybkim ładowaniu akumulatory naładowują się do ok. 80% pojemności, lepsze rezultaty można uzyskać kontynuując ładowanie: ładowarka przechodzi wtedy w tryb doładowywania małym prądem i po następnych kilku godzinach akumulatory naładowane są do pełnej pojemności. - Nie ładuj ani nie używaj akumulatorów w temperaturach ekstremalnych. Skrajne temperatury redukują żywotność baterii i akumulatorów. Należy unikać umieszczania urządzeń zasilanych akumulatorami w bardzo ciepłych miejscach. Znamionowa temperatura pracy powinna być bezwzględnie przestrzegana. 48 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
53 6 Czyszczenie i konserwacja UWAGA! Należy stosować jedynie metody konserwacji podane przez producenta w niniejszej instrukcji. Obudowę miernika i walizkę można czyścić miękką, wilgotną szmatką używając ogólnie dostępnych detergentów. Nie należy używać żadnych rozpuszczalników ani środków czyszczących, które mogłyby porysować obudowę (proszki, pasty itp.). Sondy można umyć wodą i wytrzeć do sucha. Przed dłuższym przechowywaniem zaleca się nasmarowanie sond dowolnym smarem maszynowym. Szpule oraz przewody można oczyścić używając wody z dodatkiem detergentów, następnie wytrzeć do sucha. Układ elektroniczny miernika nie wymaga konserwacji. 7 Magazynowanie Przy przechowywaniu przyrządu należy przestrzegać poniższych zaleceń: odłączyć od miernika wszystkie przewody, dokładnie wyczyścić miernik i wszystkie akcesoria, długie przewody pomiarowe nawinąć na szpulki, przy dłuższym okresie przechowywania baterie lub akumulatory należy wyjąć z miernika, aby uniknąć całkowitego rozładowania akumulatorów przy długim przechowywaniu należy je co jakiś czas doładowywać. 8 Rozbiórka i utylizacja Zużyty sprzęt elektryczny i elektroniczny należy gromadzić selektywnie, tj. nie umieszczać z odpadami innego rodzaju. Zużyty sprzęt elektroniczny należy przekazać do punktu zbiórki zgodnie z Ustawą o zużytym sprzęcie elektrycznym i elektronicznym. Przed przekazaniem sprzętu do punktu zbiórki nie należy samodzielnie demontować żadnych części z tego sprzętu. Należy przestrzegać lokalnych przepisów dotyczących wyrzucania opakowań, zużytych baterii i akumulatorów. INSTRUKCJA OBSŁUGI MPI-505 wersja
54 9.1 Dane podstawowe 9 Dane techniczne skrót w.m. w określeniu niepewności podstawowej oznacza wartość mierzoną wzorcową Pomiar napięć Zakres Rozdzielczość Niepewność podstawowa V 1 V ±(2% w.w. + 2cyfry) Zakres częstotliwości: Hz Pomiar impedancji pętli zwarcia Z L-PE, Z L-N, Z L-L Pomiar impedancji pętli zwarcia Z S Zakres pomiarowy wg IEC 61557: Przewód pomiarowy Zakres pomiarowy Z S 1,2m 0, Ω 5m 0, Ω 10m 0, Ω 20m 0, Ω WS-01, WS-05 0, Ω Zakresy wyświetlania: Zakres wyświetlania Rozdzielczość Niepewność podstawowa ,99 Ω 0,01 Ω ±(5% w.m. + 3 cyfry) 20, ,9 Ω 0,1 Ω ±(5% w.m. + 3 cyfry) Ω 1 Ω ±(5% w.m. + 3 cyfry) Napięcie nominalne pracy U nl-n/ U nl-l: 115/200V, 220/380V, 230/400V, 240/415V Zakres roboczy napięć: V (dla Z L-PE i Z L-N) oraz V (dla Z L-L) Częstotliwość nominalna sieci f n: 50Hz, 60Hz Zakres roboczy częstotliwości: 45 65Hz Maksymalny prąd pomiarowy: 23A dla 230V (10ms), 40A dla 400V (10ms) Kontrola poprawności podłączenia zacisku PE przy pomocy elektrody dotykowej (dotyczy Z L-PE) Wskazania rezystancji pętli zwarcia R S i reaktancji pętli zwarcia X S Zakres wyświetlania Rozdzielczość Niepewność podstawowa 0..19,99 Ω 0,01 Ω ±(5% + 5 cyfr) wartości Z S 20,0..199,9 Ω 0,1 Ω ±(5% + 5 cyfr) wartości Z S Obliczane i wyświetlane dla wartości Z S<200Ω Wskazania prądu zwarciowego I K Zakresy pomiarowe wg IEC można wyliczyć z zakresów pomiarowych Z S i napięć nominalnych. Zakres wyświetlania Rozdzielczość Niepewność podstawowa 0,058 1,999A 0,001 A 2, ,99A 0,01 A 20, ,9A 0,1 A Obliczana na podstawie niepewności A 1 A dla pętli zwarcia 2, ,99kA 0,01 ka 20,0 40,0kA 0,1 ka 50 INSTRUKCJA OBSŁUGI MPI-505 wersja 1.02
55 Spodziewany prąd zwarcia obliczany i wyświetlany przez miernik, może nieznacznie różnić się od wartości obliczonej przez użytkownika przy pomocy kalkulatora w oparciu o wyświetloną wartość impedancji, ponieważ miernik wylicza prąd z niezaokrąglonej do wyświetlania wartości impedancji pętli zwarcia. Za wartość poprawną należy uznać wartości prądu I K wyświetloną przez miernik lub firmowe oprogramowanie. Pomiar impedancji pętli zwarcia Z L-PE RCD (bez wyzwalania wyłącznika RCD) Pomiar impedancji pętli zwarcia Z S Zakres pomiarowy wg IEC 61557: 0,5 1999Ω dla przewodów 1,2m, WS-01 i WS-05 oraz 0, Ω dla przewodów 5m, 10m i 20m Zakres wyświetlania Rozdzielczość Niepewność podstawowa ,99 Ω 0,01 Ω ±(6% w.m cyfr) 20, ,9 Ω 0,1 Ω ±(6% w.m. + 5 cyfr) Ω 1 Ω ±(6% w.m. + 5 cyfr) Nie powoduje zadziałania wyłączników RCD o I n 30mA Napięcie nominalne pracy U n: 115V, 220V, 230V, 240V Zakres roboczy napięć: V Częstotliwość nominalna sieci f n: 50Hz, 60Hz Zakres roboczy częstotliwości: 45 65Hz Kontrola poprawności podłączenia zacisku PE przy pomocy elektrody dotykowej Wskazania rezystancji pętli zwarcia R S i reaktancji pętli zwarcia X S Zakres wyświetlania Rozdzielczość Niepewność podstawowa 0..19,99 Ω 0,01 Ω ±(6% + 10 cyfr) wartości Z S 20,0..199,9 Ω 0,1 Ω ±(6% + 5 cyfr) wartości Z S Obliczane i wyświetlane dla wartości Z S<200Ω Wskazania prądu zwarciowego I K Zakresy pomiarowe wg IEC można wyliczyć z zakresów pomiarowych Z S i napięć nominalnych. Zakres wyświetlania Rozdzielczość Niepewność podstawowa 0,058 1,999A 0,001 A 2, ,99A 0,01 A 20, ,9A 0,1 A Obliczana na podstawie niepewności A 1 A dla pętli zwarcia 2, ,99kA 0,01 ka 20,0 24,0kA 0,1 ka Spodziewany prąd zwarcia obliczany i wyświetlany przez miernik, może nieznacznie różnić się od wartości obliczonej przez użytkownika przy pomocy kalkulatora w oparciu o wyświetloną wartość impedancji, ponieważ miernik wylicza prąd z niezaokrąglonej do wyświetlania wartości impedancji pętli zwarcia. Za wartość poprawną należy uznać wartości prądu I K wyświetloną przez miernik lub firmowe oprogramowanie. Pomiar parametrów wyłączników RCD Napięcie nominalne pracy U n: 115V, 220V, 230V, 240V Zakres roboczy napięć: V Częstotliwość nominalna sieci f n: 50Hz, 60Hz Zakres roboczy częstotliwości: 45 65Hz INSTRUKCJA OBSŁUGI MPI-505 wersja
Opublikowane na Sonel S.A. - Przyrządy pomiarowe, kamery termowizyjne (http://www.sonel.pl)
MPI-525 Indeks: WMPLMPI525 Wielofunkcyjny miernik parametrów instalacji elektrycznej Opis Cyfrowy miernik wielofunkcyjny w ergonomicznej obudowie kierowany zarówno do instalatorów jak i zaawansowanych
Bardziej szczegółowoINSTRUKCJA OBSŁUGI MIERNIK PARAMETRÓW INSTALACJI MPI-505
INSTRUKCJA OBSŁUGI MIERNIK PARAMETRÓW INSTALACJI MPI-505 SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Wersja 1.04 22.01.2016 Miernik MPI-505 jest nowoczesnym, wysokiej jakości przyrządem pomiarowym,
Bardziej szczegółowoINSTRUKCJA OBSŁUGI MIERNIK REZYSTANCJI IZOLACJI MIC-2
INSTRUKCJA OBSŁUGI MIERNIK REZYSTANCJI IZOLACJI MIC-2 SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Wersja 1.7 07.05.2010 1 Dziękujemy za zakup naszego miernika do pomiaru rezystancji izolacji. Miernik
Bardziej szczegółowoNiskonapięciowy pomiar rezystancji, połączeń ochronnych i wyrównawczych:
KARTA KATALOGOWA Nazwa: Wielofunkcyjny miernik parametrów instalacji elektrycznych MPI-505 Typ: EG-MPI-505 Cyfrowy wielofunkcyjny miernik instalacji elektrycznych przeznaczony do pomiarów: impedancji pętli
Bardziej szczegółowoINSTRUKCJA OBSŁUGI ADAPTER DO TESTOWANIA PRĄDÓW UPŁYWU PAT IPE
INSTRUKCJA OBSŁUGI ADAPTER DO TESTOWANIA PRĄDÓW UPŁYWU PAT IPE SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Wersja 1.0 23.09.2013 2 INSTRUKCJA OBSŁUGI ADAPTER PAT IPE wersja 1.0 SPIS TREŚCI 1 BEZPIECZEŃSTWO...
Bardziej szczegółowoINSTRUKCJA OBSŁUGI MIERNIK REZYSTANCJI IZOLACJI MIC-2. SONEL S. A. ul. Wokulskiego Świdnica
INSTRUKCJA OBSŁUGI MIERNIK REZYSTANCJI IZOLACJI MIC-2 SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Wersja 1.8 21.02.2017 Dziękujemy za zakup naszego miernika do pomiaru rezystancji izolacji. Miernik
Bardziej szczegółowoINSTRUKCJA OBSŁUGI WSKAŹNIK NAPIĘCIA P-3
INSTRUKCJA OBSŁUGI WSKAŹNIK NAPIĘCIA P-3 SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Wersja 1.6 22.05.2012 SPIS TREŚCI 1 BEZPIECZEŃSTWO... 3 2 POMIARY... 4 2.1 KONTROLA DZIAŁANIA TESTERA... 4 2.2 TEST
Bardziej szczegółowoMPI-502. Indeks: WMPLMPI502. Wielofunkcyjny miernik parametrów instalacji elektrycznej
Opublikowane na Sonel S.A. - Przyrządy pomiarowe, kamery termowizyjne MPI-502 Indeks: WMPLMPI502 Wielofunkcyjny miernik parametrów instalacji elektrycznej Page 1 of 6 Opis Opublikowane na Sonel S.A. -
Bardziej szczegółowoINSTRUKCJA OBSŁUGI MIERNIK REZYSTANCJI IZOLACJI MIC-10
INSTRUKCJA OBSŁUGI MIERNIK REZYSTANCJI IZOLACJI MIC-10 SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Wersja 1.02 12.09.2012 Miernik MIC-10 jest nowoczesnym, wysokiej jakości przyrządem pomiarowym, łatwym
Bardziej szczegółowoMeraserw-5 s.c Szczecin, ul.gen.j.bema 5, tel.(91) , fax (91)
Meraserw-5 s.c. 70-312 Szczecin, ul.gen.j.bema 5, tel.(91)484-21-55, fax (91)484-09-86 e-mail: handel@meraserw5.pl, www.meraserw.szczecin.pl INSTRUKCJA OBSŁUGI MIERNIK PARAMETRÓW INSTALACJI MPI-502 SONEL
Bardziej szczegółowoIndeks: WMPLMPI502 Wielofunkcyjny miernik parametrów instalacji elektrycznej
MPI-502 Indeks: WMPLMPI502 Wielofunkcyjny miernik parametrów instalacji elektrycznej Opis Następca miernika MIE-500 miernik instalacji elektrycznych przeznaczony do pomiarów: impedancji pętli zwarcia z
Bardziej szczegółowoINSTRUKCJA OBSŁUGI MIERNIK PARAMETRÓW INSTALACJI MPI-502
INSTRUKCJA OBSŁUGI MIERNIK PARAMETRÓW INSTALACJI MPI-502 SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Wersja 1.17 31.01.2017 Miernik MPI-502 jest nowoczesnym, wysokiej jakości przyrządem pomiarowym,
Bardziej szczegółowoInstrukcja obsługi miernika uniwersalnego MU-02D
Instrukcja obsługi miernika uniwersalnego MU-02D 1. Informacje ogólne Miernik MU-02D umożliwia pomiary napięć stałych (do 1000V) i przemiennych (do 750V), natężenia prądu stałego (do 10A), oporności (do
Bardziej szczegółowoINSTRUKCJA OBSŁUGI MIERNIK PARAMETRÓW INSTALACJI MPI-502
INSTRUKCJA OBSŁUGI MIERNIK PARAMETRÓW INSTALACJI MPI-502 SONEL S.A. ul. Wokulskiego 11 58-100 Świdnica Wersja 1.19 07.02.2018 Miernik MPI-502 jest nowoczesnym, wysokiej jakości przyrządem pomiarowym, łatwym
Bardziej szczegółowoIndeks: WMPLMPI520 Wielofunkcyjny miernik parametrów instalacji elektrycznej
MPI-520 Indeks: WMPLMPI520 Wielofunkcyjny miernik parametrów instalacji elektrycznej Opis Cyfrowy miernik wielofunkcyjny zarówno dla instalatorów jak i zaawansowanych pomiarowców. Umożliwia wykonanie wszystkich
Bardziej szczegółowoINSTRUKCJA OBSŁUGI WSKAŹNIK NAPIĘCIA P-2
INSTRUKCJA OBSŁUGI WSKAŹNIK NAPIĘCIA P-2 SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Wersja 1.8 15.05.2012 Podstawowe cechy wskaźnika: pomiar napięć stałych i zmiennych na wyświetlaczu w zakresie 1,5
Bardziej szczegółowoOpublikowane na Sonel S.A. - Przyrządy pomiarowe, kamery termowizyjne (http://www.sonel.pl)
MPI-520 Indeks: WMPLMPI520 Wielofunkcyjny miernik parametrów instalacji elektrycznej Opis Cyfrowy miernik wielofunkcyjny zarówno dla instalatorów jak i zaawansowanych pomiarowców. Umożliwia wykonanie wszystkich
Bardziej szczegółowoINSTRUKCJA OBSŁUGI MIERNIK CĘGOWY #5490 DT-3368
INSTRUKCJA OBSŁUGI MIERNIK CĘGOWY #5490 DT-3368 Charakterystyka: wyświetlacz 4 cyfry kategoria bezpieczeństwa CAT III 600V pomiar True RMS automatyczna zmiana zakresu pomiar prądu zmiennego i stałego do
Bardziej szczegółowo6M 500V 6M 1000V MEGAOMOMIERZ INSTRUKCJA OBSŁUGI
6M 500V 6M 1000V MEGAOMOMIERZ INSTRUKCJA OBSŁUGI WSTĘP Miernik ten jest łatwym w użyciu, przenośnym 3 ½ cyfrowym megaomomierzem zaprojektowanym do łatwego pomiaru rezystancji izolacji przy użyciu tylko
Bardziej szczegółowoINSTRUKCJA OBSŁUGI MIERNIK IMPEDANCJI PĘTLI ZWARCIA MZC-305
INSTRUKCJA OBSŁUGI MIERNIK IMPEDANCJI PĘTLI ZWARCIA MZC-305 SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Wersja 1.02 28.03.2011 Miernik MZC-305 jest nowoczesnym, wysokiej jakości przyrządem pomiarowym,
Bardziej szczegółowoINSTRUKCJA OBSŁUGI M-320 #02905 KIESZONKOWY MULTIMETR CYFROWY
INSTRUKCJA OBSŁUGI M-320 #02905 KIESZONKOWY MULTIMETR CYFROWY! 1. WSTĘP Instrukcja obsługi dostarcza informacji dotyczących bezpieczeństwa i sposobu użytkowania, parametrów technicznych oraz konserwacji
Bardziej szczegółowoINSTRUKCJA OBSŁUGI MIERNIK REZYSTANCJI UZIEMIEŃ MRU-200. SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica
INSTRUKCJA OBSŁUGI MIERNIK REZYSTANCJI UZIEMIEŃ MRU-200 SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Wersja 1.0 26.11.2008 Dziękujemy za zakup naszego miernika do pomiaru rezystancji uziemień. Miernik
Bardziej szczegółowoInstrukcja obsługi miernika uniwersalnego MU-07L
1. Informacje ogólne Miernik MU-07L umożliwia pomiary napięć stałych (do 600V) i przemiennych (do 600V), natężenia prądu stałego (do 10A), oporności (do 2MΩ) oraz sprawdzanie diod półprzewodnikowych, ciągłości
Bardziej szczegółowo1. Gniazdo pomiarowe Lo. 2. Gniazdo pomiarowe Hi. 3. Wskaźnik napięcia pomiarowego. 4. Klawisz zmiany napięcia pomiarowego
SPIS TREŚCI 1. Przeznaczenie.... 4 2. Skład kompletu... 4 3. Dane techniczne... 5 4. Znamionowe warunki użytkowania... 7 5. Ogólne wytyczne eksploatacji i bezpieczeństwa.... 8 6. Wykonywanie pomiarów rezystancji
Bardziej szczegółowoINSTRUKCJA OBSŁUGI TESTER KOLEJNOŚCI FAZ TKF-12
Meraserw-5 s.c. 70-312 Szczecin, ul.gen.j.bema 5, tel.(91)484-21-55 fax (91)484-09-86, e-mail: handel@meraserw5.pl www.meraserw.szczecin.pl INSTRUKCJA OBSŁUGI TESTER KOLEJNOŚCI FAZ TKF-12 V1.4 09.05.2012
Bardziej szczegółowoKIESZONKOWY MULTIMETR CYFROWY AX-MS811. Instrukcja obsługi
KIESZONKOWY MULTIMETR CYFROWY AX-MS811 Instrukcja obsługi Bezpieczeństwo Międzynarodowe symbole bezpieczeństwa Ten symbol użyty w odniesieniu do innego symbolu lub gniazda oznacza, że należy przeczytać
Bardziej szczegółowoMiernik parametrów instalacji MPI-525 - NOWOŚĆ
Miernik parametrów instalacji MPI-525 - NOWOŚĆ Artykuł - Rynek Elektryczny 02/2010 [1] Z początkiem 2010 roku firma SONEL S.A. wprowadza na rynek kolejny przyrząd wielofunkcyjny do pomiarów elektrycznych.
Bardziej szczegółowoKARTA KATALOGOWA. Nazwa: Miernik wielofunkcyjny MPI-520 Typ: EG-MPI-520. Infolinia:
KARTA KATALOGOWA Nazwa: Miernik wielofunkcyjny MPI-520 Typ: EG-MPI-520 Cyfrowy miernik wielofunkcyjny zarówno dla instalatorów jak i zaawansowanych pomiarowców. Umożliwia wykonanie wszystkich pomiarów
Bardziej szczegółowoINSTRUKCJA OBSŁUGI M9805G #02998 MULTIMETR CĘGOWY
INSTRUKCJA OBSŁUGI M9805G #02998 MULTIMETR CĘGOWY! 1. INFORMACJE O BEZPIECZEŃSTWIE Przed przystąpieniem do pomiarów lub naprawy miernika należy zapoznać się z niniejszą instrukcją. Aby uniknąć zniszczenia
Bardziej szczegółowoINSTRUKCJA OBSŁUGI MIERNIK REZYSTANCJI PĘTLI ZWARCIA DT-5301
INSTRUKCJA OBSŁUGI MIERNIK REZYSTANCJI PĘTLI ZWARCIA DT-5301 Wydanie LS 13/07 UWAGI ODNOŚNIE BEZPIECZEŃSTWA Przed próbą uruchomienia miernika lub jego serwisowaniem uważnie przeczytaj poniższe informacje
Bardziej szczegółowoINSTRUKCJA OBSŁUGI MIERNIK IMPEDANCJI PĘTLI ZWARCIA MZC-306
INSTRUKCJA OBSŁUGI MIERNIK IMPEDANCJI PĘTLI ZWARCIA MZC-306 SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Wersja 1.01 09.05.2012 Miernik MZC-306 jest nowoczesnym, wysokiej jakości przyrządem pomiarowym,
Bardziej szczegółowoTESTER NAPIĘCIA AX-T902
~ AC TESTER NAPIĘCIA AX-T902 L1 L2 V AUTO TEST Instrukcja obsługi Bezpieczeństwo Międzynarodowe symbole dotyczące bezpieczeństwa Ostrzeżenie przed potencjalnym niebezpieczeństwem. Przeczytaj instrukcję
Bardziej szczegółowoMPI-502. Indeks: WMPLMPI502. Wielofunkcyjny miernik parametrów instalacji. Opublikowane na Sonel S.A. - Przyrządy pomiarow (http://www.sonel.
MPI-502 Indeks: WMPLMPI502 Wielofunkcyjny miernik parametrów instalacji Strona 1 z 6 Opis Opublikowane na Sonel S.A. - Przyrządy pomiarow Następca miernika MIE-500 miernik instalacji elektrycz impedancji
Bardziej szczegółowoINSTRUKCJA OBSŁUGI. MINI MULTIMETR CYFROWY M M
INSTRUKCJA OBSŁUGI MINI MULTIMETR CYFROWY M - 838 M - 838+ www.atel.com.pl/produkt.php?hash=02915! 1 2 I. WPROWADZENIE Przed przystąpieniem do normalnej eksploatacji miernika, prosimy zapoznać się z możliwościami
Bardziej szczegółowoPęseta R/C do SMD AX-503. Instrukcja obsługi
Pęseta R/C do SMD AX-503 Instrukcja obsługi 1. OPIS OGÓLNY Pęseta R/C do SMD umożliwia szybki i precyzyjny pomiar drobnych elementów układów. Żeby wykorzystać miernik w pełni, proszę przeczytać uważnie
Bardziej szczegółowoLOKALIZATOR PRZENOŚNY KDZ-3C.
LOKALIZATOR PRZENOŚNY KDZ-3C. System kontroli doziemienia KDZ-3 1. Wstęp Wczesne wykrycie zakłóceń w pracy lub awarii w obiektach elektro-energetycznych pozwala uniknąć poważnych strat finansowych lub
Bardziej szczegółowo6M 500V 6M 1000V MEGAOMOMIERZ
6M 500V 6M 1000V MEGAOMOMIERZ INSTRUKCJA OBSŁUGI WSTĘP Miernik ten jest łatwym w użyciu, przenośnym 3 ½ cyfrowym megaomomierzem zaprojektowanym do łatwego pomiaru rezystancji izolacji przy użyciu tylko
Bardziej szczegółowoINSTRUKCJA OBSŁUGI MIERNIK IMPEDANCJI PĘTLI ZWARCIA MZC-305
INSTRUKCJA OBSŁUGI MIERNIK IMPEDANCJI PĘTLI ZWARCIA MZC-305 SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Wersja 1.06 27.06.2014 Miernik MZC-305 jest nowoczesnym, wysokiej jakości przyrządem pomiarowym,
Bardziej szczegółowoPomiary ochronne w urządzeniach i instalacjach elektrycznych niskiego napięcia
Politechnika Lubelska Wydział Elektrotechniki i Informatyki Katedra Urządzeń Elektrycznych i TWN 20-618 Lublin, ul. Nadbystrzycka 38A www.kueitwn.pollub.pl LABORATORIUM URZĄDZEŃ ELEKTRYCZNYCH Instrukcja
Bardziej szczegółowoINSTRUKCJA OBSŁUGI MIERNIK PARAMETRÓW INSTALACJI MPI-530. SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica
INSTRUKCJA OBSŁUGI MIERNIK PARAMETRÓW INSTALACJI MPI-530 SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Wersja 1.0 10.09.2012 Miernik MPI-530 jest nowoczesnym, wysokiej jakości przyrządem pomiarowym, łatwym
Bardziej szczegółowoŁadowanie akumulatorów kwasowo- ołowiowych
Prostownik Voltcraft VCW 12000 Instrukcja obsługi Nr produktu: 855980 Opis urządzenia 1 Uchwyt do przenoszenia urządzenia 2 Komora na kable (z tyłu prostownika) 3 Wyświetlacz 4 Gniazdko 12 V (z tyłu prostownika)
Bardziej szczegółowoInstrukcja obsługi Multimetr SMD-100 #
Instrukcja obsługi Multimetr SMD-100 # 3472 4 Prawidłowe usuwanie produktu Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że produktu po upływie okresu użytkowania
Bardziej szczegółowoMODEL: UL400. Ultradźwiękowy detektor pomiaru odległości, metalu, napięcia i metalowych kołków INSTRUKCJA OBSŁUGI
MODEL: UL400 Ultradźwiękowy detektor pomiaru odległości, metalu, napięcia i metalowych kołków INSTRUKCJA OBSŁUGI Opis urządzenia: Specyfikacja techniczna Zalecane użytkowanie: wewnątrz Zakres pomiaru:
Bardziej szczegółowoINSTRUKCJA OBSŁUGI MIERNIK IMPEDANCJI PĘTLI ZWARCIA MZC-304
INSTRUKCJA OBSŁUGI MIERNIK IMPEDANCJI PĘTLI ZWARCIA MZC-304 SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Wersja 1.05 19.09.2011 Miernik MZC-304 jest nowoczesnym, wysokiej jakości przyrządem pomiarowym,
Bardziej szczegółowoMULTIMETR CYFROWY AX-585
