1 Załącznik nr 1D do Specyfikacji OPIS PRZEDMIOTU ZAMÓWIENIA dla części 4 Przedmiotem zamówienia jest zakup i dostawa z rozładunkiem do siedziby Zamawiającego na adres Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Oddział w Poznaniu, Poznań, ul. Grobla 15, mierników i aparatury kontrolno-pomiarowej mierników do pomiarów instalacji elektrycznych obiektów o parametrach technicznych, cechach użytkowych i ilościach wskazanych poniżej w tabeli. Dostarczone przez Wykonawcę Urządzenia muszą być fabrycznie nowe, sprawne technicznie, gotowe do użytkowania. l.p. 1 2 Kamera termowizyjna: Rozdzielczość IR: o 160x120 Temperatura: o C Rozdzielczość temp.: o 0,1 C Dokładność: o +/- 2 C lub 2% Palety: o 4 Pamięć wymienna: o TAK (minimum2gb) Format plików: o JPG dla plików obrazu o IRV dla plików wideo Komunikacja z PC: o USB Zasilanie: o z akumulatora (standard AA) o z baterii (standard AA) Ładowanie w kamerze: o TAK o praca z zasilacza 12V Wyświetlacz: o minimum 3,6 TFT LCD Masa: o < 0,8kg z bateriami Temperatura pracy: o Od - 20 C do +50 C o kamera o karta SD (minimum 2GB) o rękawiczki/ściereczka do czyszczenia elementów optycznych o przewód do komunikacji z PC o osłona części czołowej (jeśli wymagana) o zasilacz o zewnętrzny czytnik kart pamięci SD o oprogramowanie w pełnej wersji, w języku polskim Wyżej wymienione parametry spełnia m.in. SONEL KT-140. Wielofunkcyjny miernik parametrów instalacji elektrycznej: Pomiar impedancji pętli zwarcia: o pomiar impedancji pętli zwarcia z rozdzielczością 0,001 Ω prądem rzędu 23 A (44 A przy napięciu międzyfazowym) - rezystor zwarciowy Rzw = 10 Ω o zakres napięć pomiarowych: V, częstotliwości Hz 3 szt. 16 szt.

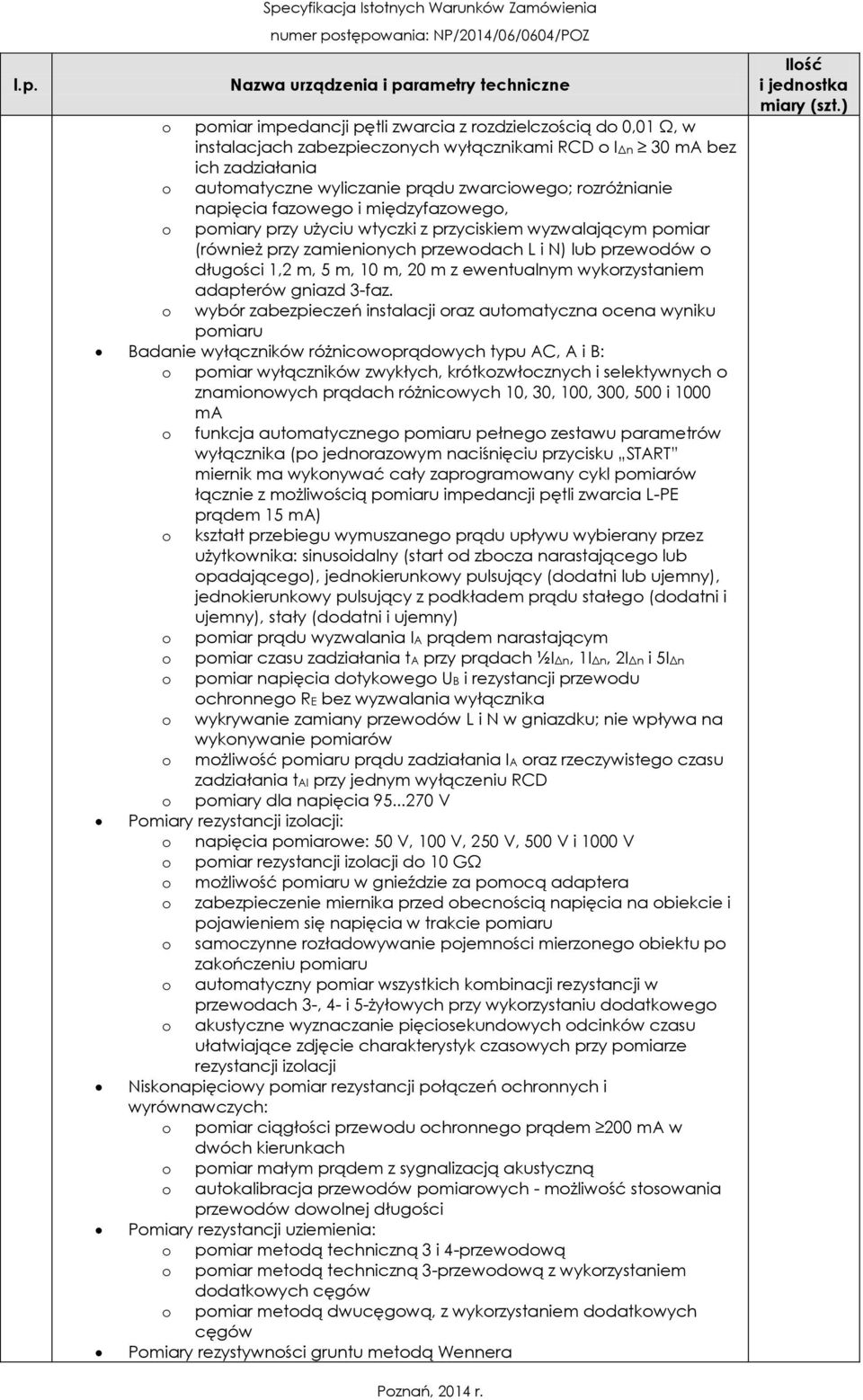

2 o pomiar impedancji pętli zwarcia z rozdzielczością do 0,01 Ω, w instalacjach zabezpieczonych wyłącznikami RCD o IΔn 30 ma bez ich zadziałania o automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego, o pomiary przy użyciu wtyczki z przyciskiem wyzwalającym pomiar (również przy zamienionych przewodach L i N) lub przewodów o długości 1,2 m, 5 m, 10 m, 20 m z ewentualnym wykorzystaniem adapterów gniazd 3-faz. o wybór zabezpieczeń instalacji oraz automatyczna ocena wyniku pomiaru Badanie wyłączników różnicowoprądowych typu AC, A i B: o pomiar wyłączników zwykłych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000 ma o funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu przycisku START miernik ma wykonywać cały zaprogramowany cykl pomiarów łącznie z możliwością pomiaru impedancji pętli zwarcia L-PE prądem 15 ma) o kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny) o pomiar prądu wyzwalania IA prądem narastającym o pomiar czasu zadziałania ta przy prądach ½IΔn, 1IΔn, 2IΔn i 5IΔn o pomiar napięcia dotykowego UB i rezystancji przewodu ochronnego RE bez wyzwalania wyłącznika o wykrywanie zamiany przewodów L i N w gniazdku; nie wpływa na wykonywanie pomiarów o możliwość pomiaru prądu zadziałania IA oraz rzeczywistego czasu zadziałania tai przy jednym wyłączeniu RCD o pomiary dla napięcia V Pomiary rezystancji izolacji: o napięcia pomiarowe: 50 V, 100 V, 250 V, 500 V i 1000 V o pomiar rezystancji izolacji do 10 GΩ o możliwość pomiaru w gnieździe za pomocą adaptera o zabezpieczenie miernika przed obecnością napięcia na obiekcie i pojawieniem się napięcia w trakcie pomiaru o samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru o automatyczny pomiar wszystkich kombinacji rezystancji w przewodach 3-, 4- i 5-żyłowych przy wykorzystaniu dodatkowego o akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych przy pomiarze rezystancji izolacji Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych: o pomiar ciągłości przewodu ochronnego prądem 200 ma w dwóch kierunkach o pomiar małym prądem z sygnalizacją akustyczną o autokalibracja przewodów pomiarowych - możliwość stosowania przewodów dowolnej długości Pomiary rezystancji uziemienia: o pomiar metodą techniczną 3 i 4-przewodową o pomiar metodą techniczną 3-przewodową z wykorzystaniem dodatkowych cęgów o pomiar metodą dwucęgową, z wykorzystaniem dodatkowych cęgów Pomiary rezystywności gruntu metodą Wennera

3 3 Pomiar natężenia oświetlenia Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej Pomiar i rejestracja napięcia, częstotliwości, prądu przemiennego, cosφ oraz mocy (czynnej, biernej, pozornej), harmonicznych napięcia i prądu do 40, współczynników THD Sprawdzanie kolejności faz i obrotów silnika Pamięć o strukturze drzewiastej, dynamicznie zarządzana (max. po wyników każdego rodzaju pomiaru) z możliwością opisu punktów pomiarowych, obiektów, nazw klientów Zasilanie z akumulatora lub baterii (opcja), wbudowana szybka ładowarka. Możliwość ładowania z sieci oraz z zapalniczki samochodowej (12 V) Zgodność z wymaganiami: o PN-EN :2002(U) (wymagania ogólne dot. bezpieczeństwa) o PN-EN :2002(U) (wymagania szczegółowe dot. bezpieczeństwa) o PN-EN 61326:2002(U) (kompatybilność elektromagnetyczna) o PN-EN :2002 (wymagania dla przyrządów wielofunkcyjnych) o PN-IEC / PN-HD :2007(U) (wykonywanie pomiarów-sprawdzanie) o PN-IEC / PN-HD :2007(U) (wykonywanie pomiarów-ochrona przeciwporażeniowa) o PN-EN (wykonywanie pomiarów-badania odbiorcze) o PN-EN (oświetlenie miejsc pracy) o akumulator o ładowarka sieciowa o przewód do ładowania 12V (gniazdo samochodowe) o adapter do pomiarów z gniazda 230V o szelki da o przewód USB (do połączenia z PC) o przewód sieciowy do ładowania akumulatorów o przewód 15m na szpuli o przewód 30m na szpuli o sonda 30cm (2szt) o przewód pomiarowy 1,2m (3szt)kompatybilny z miernikiem o sondy pomiarowe ostrzowe (3szt) kompatybilne z w/w przewodem 1,2m o sonda luksomierza o cęgi do selektywnych pomiarów uziemień o dodatkowe przewody sondy 30cm umożliwiające wykonanie układu do pomiaru rezystywności gruntu metodą Wennera Wyżej wymienione parametry spełnia m.in. SONEL MPI-530. Miernik bezpieczeństwa sprzętu elektrycznego: Pomiar rezystancji przewodu uziemienia I=200 ma (I klasa ochronności): o rozdzielczość 0,01Ω Pomiar rezystancji przewodu uziemienia I=10 A (I klasa ochronności): o rozdzielczość 1mΩ (dla zakresu wyświetlania 0 999mΩ) o rozdzielczość 0,01Ω (dla zakresu wyświetlania 1,00 1,99Ω) Pomiar rezystancji obwodu L-N: o rozdzielczość 1mΩ (dla zakresu wyświetlania 0 999mΩ) o rozdzielczość 0,01Ω (dla zakresu wyświetlania 1,00 4,99Ω) o napięcie pomiaru 4 8 V AC o prąd zwarcia: max. 5 ma Pomiar rezystancji izolacji: o zakres pomiarowy zgodny z IEC o ustawialny limit pomiaru w zakresie: 0,01...9,9 ma z rozdzielczością 3 szt.

4 4 0,1 MΩ o regulowany czas pomiaru: pomiar ciągły (Cont) lub od 4 s do 3 min z o samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru o zabezpieczenie przed pomiarem obiektów pod napięciem o prąd wyjściowy max. 1,4 ma Pomiar prądu upływu PE oraz różnicowego prądu upływu: o rozdzielczość 0,01mA (dla zakresu wyświetlania 0,00 3,99mA) o rozdzielczość 0,1mA (dla zakresu wyświetlania 4,0 19,9mA) o ustawialny limit pomiaru w zakresie: 0,01...9,9 ma z rozdzielczością 0,01 ma / 0,1 ma o w połowie czasu pomiaru miernik automatycznie zamienia biegunowość na pomiarowym gnieździe sieciowym i wyświetla wartość większą Pomiar zastępczego prądu upływu: o rozdzielczość 0,01mA (dla zakresu wyświetlania 0,00 3,99mA) o rozdzielczość 0,1mA (dla zakresu wyświetlania 4,0 19,9mA) o ustawialny limit pomiaru w zakresie: 0,01...9,9 ma z rozdzielczością 0,01 ma / 0,1 ma o napięcie rozwarcia: 25 50V Pomiar dotykowego prądu upływu: o rozdzielczość 0,001mA (dla zakresu wyświetlania 0,00 4,999mA) o ustawialny limit pomiaru w zakresie: 0,01...1,99 ma z rozdzielczością 0,01 ma o pasmo pomiaru prądu 20Hz 100kHz Pomiar mocy S: o rozdzielczość 1 VA (dla zakresu wyświetlania 0, 999VA) o rozdzielczość 0,01kVA (dla zakresu wyświetlania 1 3,99kVA) Pomiar poboru prądu: o rozdzielczość 0,01 A (dla zakresu wyświetlania 0,00 15,99A) Pomiar napięcia: o rozdzielczość 0,01 V (dla zakresu wyświetlania 187,0 265,0V) Pozostałe dane techniczne: o zasilanie miernika: V, 50 Hz o prąd obciążenia: max. 16 A (230 V) o transmisja danych do komputera PC: łącze USB o temperatura pracy: C o temperatura przechowywania: C o wilgotność: % o komplet przewodów pomiarowych o przewód zasilający o przewód do komunikacji z PC (USB) Wyżej wymienione parametry spełnia m.in. SONEL PAT-805. Cęgi pomiarowe do selektywnych pomiarów uziemień: Maksymalna średnica obejmowanego przewodu: 52mm Cęgi kompatybilne z miernikiem MRU-200 Wyżej wymienione parametry spełnia m.in. SONEL WACEGC3OKR.

5 5 6 7 Cęgi nadawcze do pomiarów uziemień metodą dwucęgową: Maksymalna średnica obejmowanego przewodu: 52mm Cęgi kompatybilne z miernikiem MRU-200 Wyżej wymienione parametry spełnia m.in. SONEL WACEGN1BB. Pirometr: Bezkontaktowy pomiar temperatury Pomiar temperatury z możliwością stosowania sondy typu K Regulowany współczynnik emisyjności w zakresie od 0,10 do 1,00 Wyświetlanie temperatury maksymalnej, minimalnej, średniej i różnicowej Podświetlany wyświetlacz ciekłokrystaliczny Automatyczny wybór zakresu Rozdzielczość 0,1 C (0,1 F) Alarm dla wysokich i niskich wartości temperatury Reakcja na zmiany temperatury poniżej 150ms Podwójny celownik laserowy Transmisja danych do komputera poprzez złącze USB Zasilanie: bateria 9V o bateria da o przewód USB do komunikacji z PC o płyta CD z oprogramowaniem do komunikacji miernika z PC (oprogramowanie kompatybilne z Windows XP/Vista/WIN7 32 i 64bit) o sonda temperaturowa typu K o mini statyw Wyżej wymienione parametry spełnia m.in. SONEL DIT-500. Cyfrowy miernik cęgowy: Pomiar temperatury: o Zakres -20, C Pomiar prądu przemiennego: o Zakres 40,00A; rozdzielczość 0,01A; błąd podstawowy ±(2,5% w.m. + 8 cyfr) o Zakres 400,0A; rozdzielczość 0,1A; błąd podstawowy ±(2,8% w.m. + 8 cyfr) o Zakres częstotliwości: 50 Hz...60 Hz Pomiar prądu stałego: o Zakres 40,00A; rozdzielczość 0,01A; błąd podstawowy ±(2,5% w.m cyfr) o Zakres 400,0A; rozdzielczość 0,1A; błąd podstawowy ±(2,8% w.m. + 8 cyfr) Pomiar napięcia przemiennego: o Zakres 400,0mV do 600,0V o Zakres częstotliwości: 50 Hz Hz Pomiar napięcia stałego: o Zakres 400,0mV do 600,0V Pomiar rezystancji: o Zakres 400,0Ω do 40,00MΩ Pomiar pojemności: o Zakres 40,00nF do 100,00μF Kategoria pomiarowa: III 600 V wg PN-EN :2004 Stopień ochrony obudowy wg PN-EN 60529: IP40 Zasilanie miernika: bateria 9 V typ 6LR61 Wyświetlacz: 4000 odczytów, podświetlany LCD Test ciągłości: I<0,5 ma, sygnał dźwiękowy dla R<50 Ω Wskazanie przekroczenia zakresu Rozdzielacz fazy dwuzakresowy z gniazdem napięciowym (przekładnia 1:1 i 10:1) 1

6 8 o bateria o zestaw przewodów pomiarowych o rozdzielacz fazy o sonda temperaturowa Wyżej wymienione parametry spełnia m.in. SONEL CMP-401. Analizator jakości zasilania: Parametry mierzone: o Napięcia L1, L2, L3, N-PE (pięć wejść pomiarowych), wartości średnie, minimalne i maksymalne, chwilowe w zakresie do 760 V, możliwość współpracy z przekładnikami napięciowymi, o Prądy L1, L2, L3, N (cztery wejścia pomiarowe) wartości średnie, minimalne i maksymalne, chwilowe, pomiar prądu w zakresie do 3 ka (w zależności od użytych cęgów prądowych),możliwość współpracy z przekładnikami prądowymi o Współczynniki szczytu dla prądu (CFI) i napięcia (CFU) o Częstotliwość w zakresie 40Hz 70Hz o Moc czynna (P), bierna (Q), odkształcenia (D), pozorna (S) wraz z określeniem charakteru mocy biernej (pojemnościowa, indukcyjna) o Rejestracja mocy: Metoda Budeanu, IEEE 1459 o Energia czynna (E ), bierna (E ), pozorna (E ), P q S o Współczynnik mocy (Power Factor), cosφ, tgφ o Współczynnik K (przeciążenie transformatora spowodowane harmonicznymi) o Harmoniczne do 50-tej w napięciu i prądzie o Interharmoniczne mierzone jako grupy o Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia o Wskaźnik krótkookresowego (PST ) oraz długookresowego (PLT ) migotania światła (spełnione wymogi EN klasa A) o Asymetria napięć (spełnione wymogi EN klasa A) i prądów o Rejestracja zdarzeń dla prądu i napięcia wraz z oscylogramami (do 1 s) oraz wykresy RMS 10 ms z maksymalnym czasem rejestracji 5 s o Rejestracja oscylogramów prądu i napięcia po każdym okresie uśredniania Praca w sieciach: o o częstotliwości znamionowej 50/60 Hz o o napięciach znamionowych: 64/110 V; 110/190 V; 115/200 V; 127/220 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 290/500 V; 400/690 V o prądu stałego Układy obsługiwanych sieci: o Jednofazowy o dwufazowy ze wspólnym N o trójfazowy gwiazda z i bez przewodu N o trójfazowy trójkąt Warunki środowiskowe: o zakres temperatur pracy: -20 o C +55 o C o zakres temperatur przechowywania: -30 o C +60 o C o wilgotność: 10 90% z możliwą kondensacją o szczelność: IP 65 Cęgi pomiarowe: o 4szt (dla L1,L2,L3,N) o Prąd 10A AC

7 l.p. o Max średnica obejmowanego przewodu 20mm Oprogramowanie umożliwiające: o konfigurację analizatora o odczyt danych z rejestratora o podgląd parametrów sieci w czasie rzeczywistym (z możliwością odczytu przez modem GSM) o kasowanie danych w analizatorze o przedstawianie danych w formie tabel o przedstawianie danych w formie wykresów o aktualizację do nowszych wersji (z poziomu programu lub przez stronę WWW) Transmisja danych do PC: o Przewód USB o Radiowa odbiornik radiowy USB W skład urządzenia wchodzą następujące elementy: o walizka transportowa zestawu miernika o walizka transportowa zestawu cęgów o komplet przewodów pomiarowych o wtyk do podłączenia analizatora do gniazda sieciowego o zaczep do montażu na szynie DIN o Odbiornik interfejs do transmisji radiowej (USB) o Przewód do transmisji danych (USB) o Oprogramowanie zgodne z w/w specyfikacją o Zestaw cęgów pomiarowych zgodnie z w/w specyfikacją Wyżej wymienione parametry spełnia m.in. SONEL PQM-702. Do każdego urządzenia, wraz z dostawą, muszą zostać załączone następujące dokumenty: Deklarację zgodności dokument stwierdzający zgodność wyrobu z wymaganiami zasadniczymi właściwych dyrektyw Unii Europejskiej Świadectwo wzorcowania urządzenia, potwierdzające parametry metrologiczne jeśli przewidziane przez producenta lub wymagane odrębnymi przepisami (data wydania nie dalsza niż 30 dni od daty dostawy urządzenia do zamawiającego). Pozostałe świadectwa prób jeśli przewidziane przez producenta lub wymagane odrębnymi przepisami (data wydania nie dalsza niż 30 dni od daty dostawy urządzenia do zamawiającego) Cena powinna zawierać dostawę oraz rozładunek do siedziby Zamawiającego Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A., Oddział w Poznaniu przy ul. Grobla 15, Poznań. Czas dostawy 90 dni od daty zawarcia umowy.
