1 Metoda i urządzenie nowej generacji do badania tribologicznych właściwości Witold PIEKOSZEWSKI Warsztaty Tribologiczne PTT ITeE-PIB TRIBOTESTING Radom,

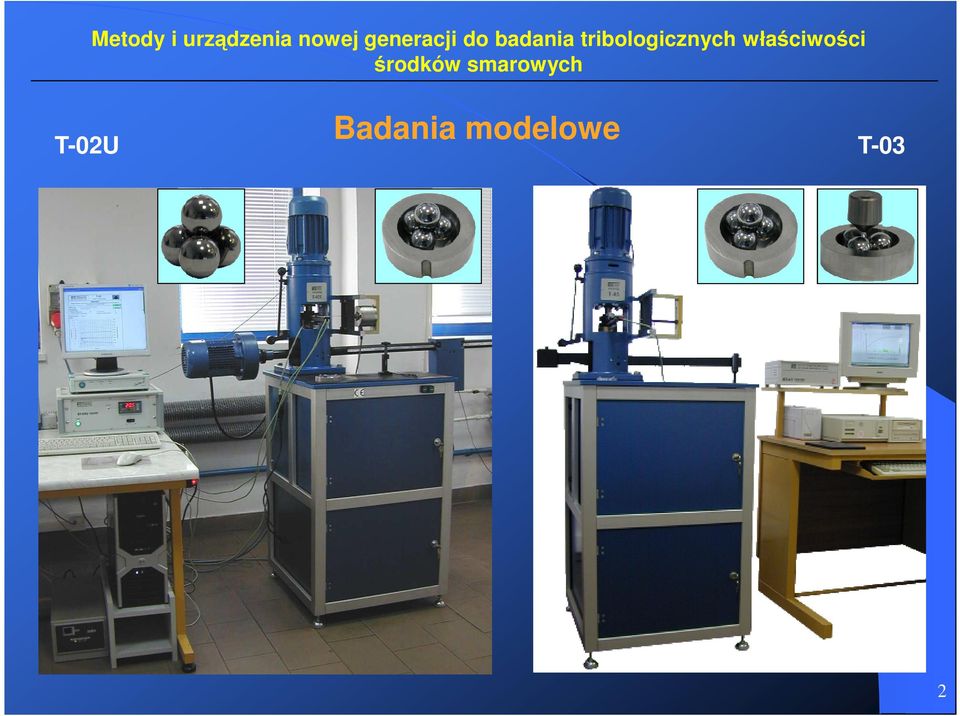

2 Badania modelowe T-02U T-03 2

3 Badania komponentowe Stanowisko przekładniowe do badania zacierania oraz powierzchniowego zuŝycia zmęczeniowego T-12U 3

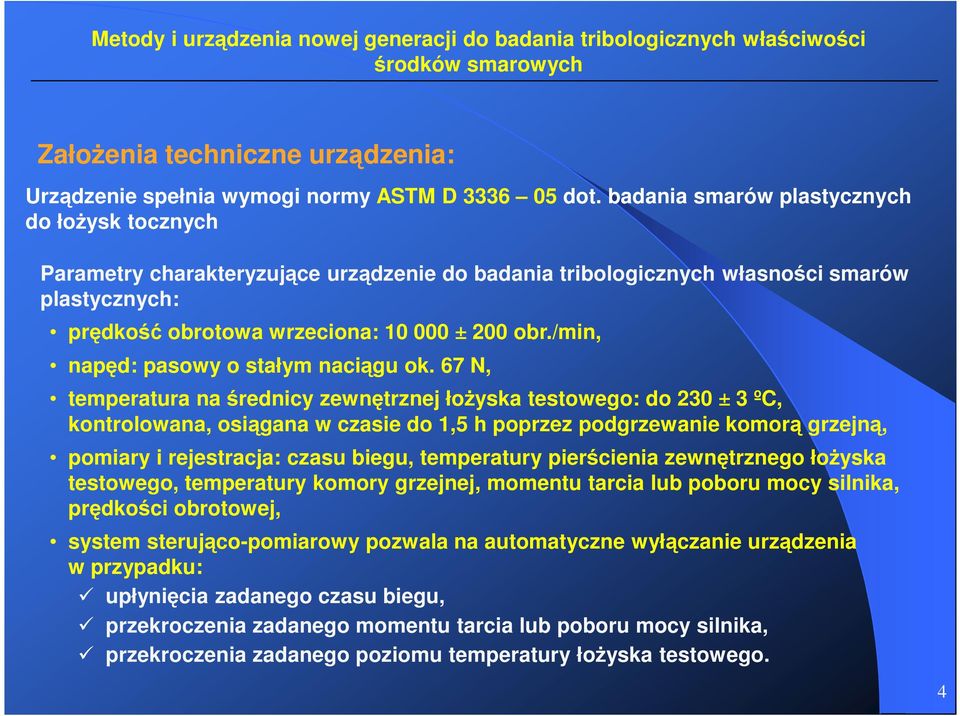

4 ZałoŜenia techniczne urządzenia: Urządzenie spełnia wymogi normy ASTM D dot. badania smarów plastycznych do łoŝysk tocznych Parametry charakteryzujące urządzenie do badania tribologicznych własności smarów plastycznych: prędkość obrotowa wrzeciona: ± 200 obr./min, napęd: pasowy o stałym naciągu ok. 67 N, temperatura na średnicy zewnętrznej łoŝyska testowego: do 230 ± 3 ºC, kontrolowana, osiągana w czasie do 1,5 h poprzez podgrzewanie komorą grzejną, pomiary i rejestracja: czasu biegu, temperatury pierścienia zewnętrznego łoŝyska testowego, temperatury komory grzejnej, momentu tarcia lub poboru mocy silnika, prędkości obrotowej, system sterująco-pomiarowy pozwala na automatyczne wyłączanie urządzenia w przypadku: upłynięcia zadanego czasu biegu, przekroczenia zadanego momentu tarcia lub poboru mocy silnika, przekroczenia zadanego poziomu temperatury łoŝyska testowego. 4

/min, napęd: pasowy o stałym naciągu ok.

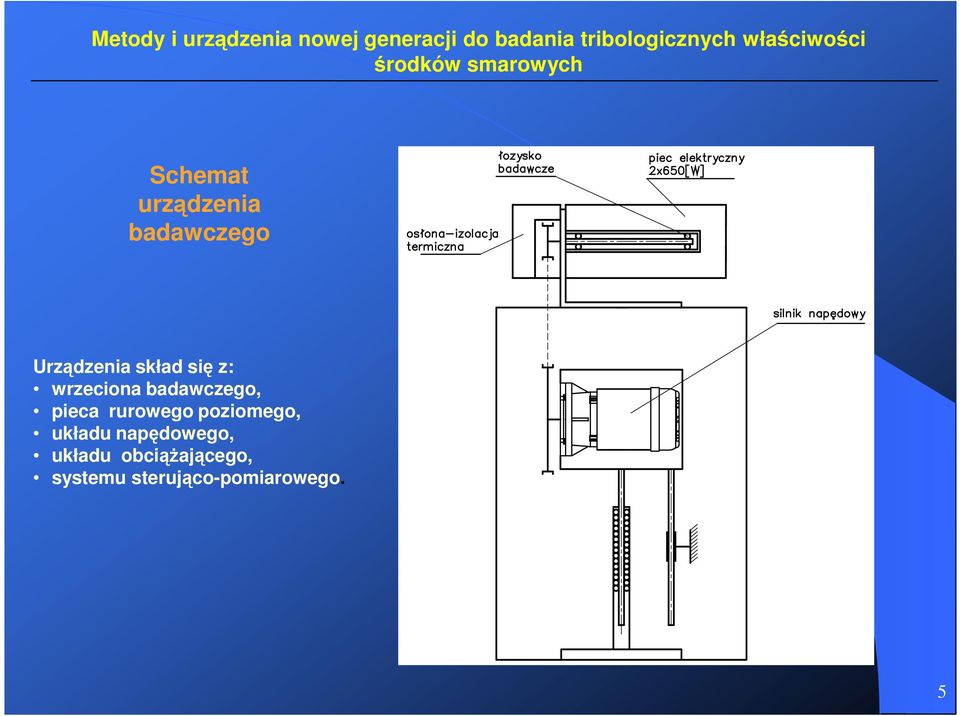

5 Schemat urządzenia badawczego Urządzenia skład się z: wrzeciona badawczego, pieca rurowego poziomego, układu napędowego, układu obciąŝającego, systemu sterująco-pomiarowego. 5

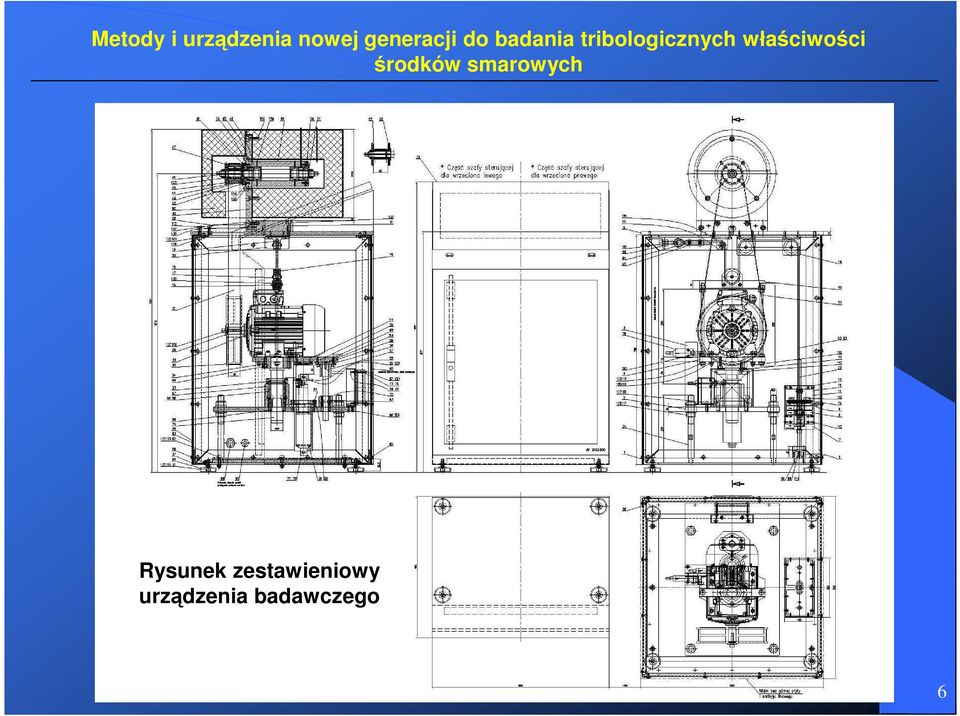

6 Rysunek zestawieniowy urządzenia badawczego 6

7 Termopary ŁoŜysko badawcze Piec rurowy poziomy Głowica badawcza 7

Licznik prędkości Licznik czasu Zasilacz siłownika Asynchroniczny

8 L1 L2 L3 Programowalny przekaźnik Wyłącznik instalacyjny Wyłącznik instalacyjny Pilot sterowania siłownikiem ` Regulator temperatury Licznik prędkości Licznik czasu Zasilacz siłownika Asynchroniczny silnik trójfazowy Czujniki termoelektryczne Czujnik indukcyjny Łączniki krańcowe Siłownik

9 Warunki przeprowadzenia badań: element testowy łoŝysko kulkowe 6204 prędkość obrotowa wrzeciona ± 200 obr./min, napęd pasowy o stałym naciągu ok. 67 N, temperatura na średnicy zewnętrznej łoŝyska testowego: do 230 ± 3 ºC, kontrolowana, osiągana w czasie do 1,5 h poprzez podgrzewanie komorą grzejną, Pomiary i rejestracja: czasu biegu, temperatury pierścienia zewnętrznego łoŝyska testowego, temperatury komory grzejnej, momentu tarcia lub poboru mocy silnika, prędkości obrotowej wrzeciona. Kryteria zakończenia testu: upłynięcia zadanego czasu biegu, przekroczenia zadanego momentu tarcia lub poboru mocy silnika, przekroczenia zadanego poziomu temperatury łoŝyska testowego. 1 Cel badań 2 Definicje 3 ŚWIADECTWO TECHNICZNE Nr 1 Metodyka badań 3.1 Węzeł tarcia 3.2 Badane materiały 3.3 Otoczenie 3.4 Parametry badawcze 3.5 Przygotowanie próbek 3.6 Wielkości mierzone 4 Wartości otrzymane 9

temperatury pierścienia zewnętrznego łoŝyska testowego, temperatury komory grzejnej, momentu tarcia lub poboru mocy silnika, prędkości obrotowej wrzeciona.

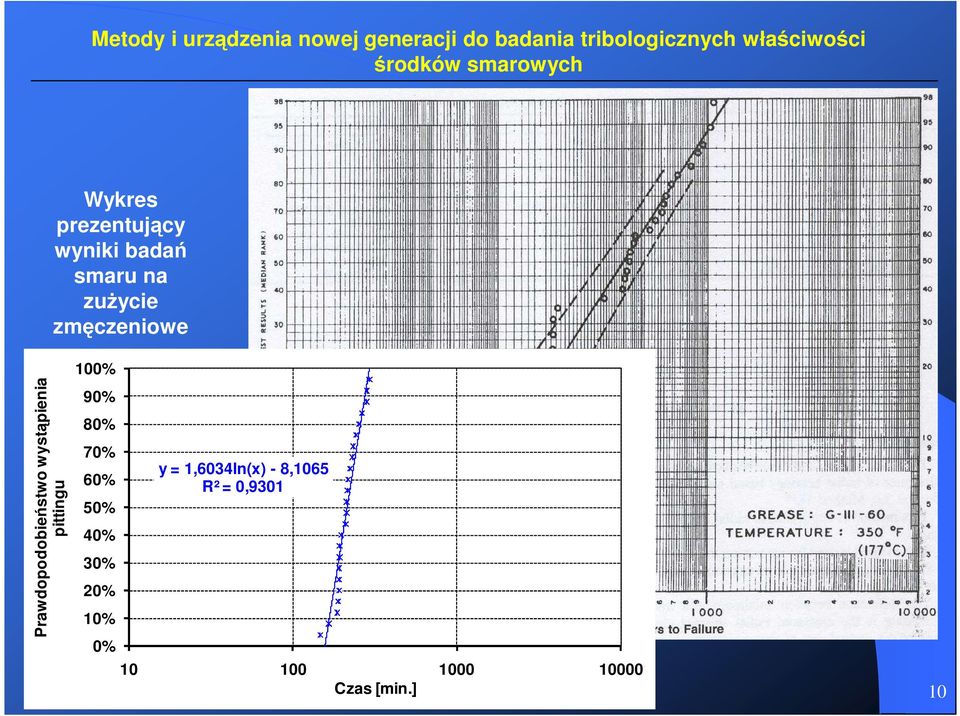

10 Wykres prezentujący wyniki badań smaru na zuŝycie zmęczeniowe Prawdopodobieństwo wystąpienia pittingu 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0% y = 1,6034ln(x) - 8,1065 R² = 0, Czas [min.] 10

11 Schemat stosowanego algorytmu obróbki wyników badań w celu wyznaczenia trwałośći L (L 10, L 50, L 90 ) Dystrybuanta rozkładu Weibulla t E F( t) = 1 exp[ A t oznacza czas pracy lub liczbę cykli do uszkodzenia, A parametr skali, B parametr kształtu, E parametr połoŝenia. B ] 11

Weibulla t E F( t) = 1 exp[ A t oznacza czas pracy lub liczbę cykli

12 Praca naukowa finansowana ze środków Ministra Nauki i Szkolnictwa WyŜszego, wykonana w ramach realizacji Programu Strategicznego pn. Innowacyjne systemy wspomagania technicznego zrównowaŝonego rozwoju gospodarki w Programie Operacyjnym Innowacyjna Gospodarka 12

Innowacyjne systemy wspomagania technicznego zrównowaŝonego

13 Dziękuję za uwagę 13
