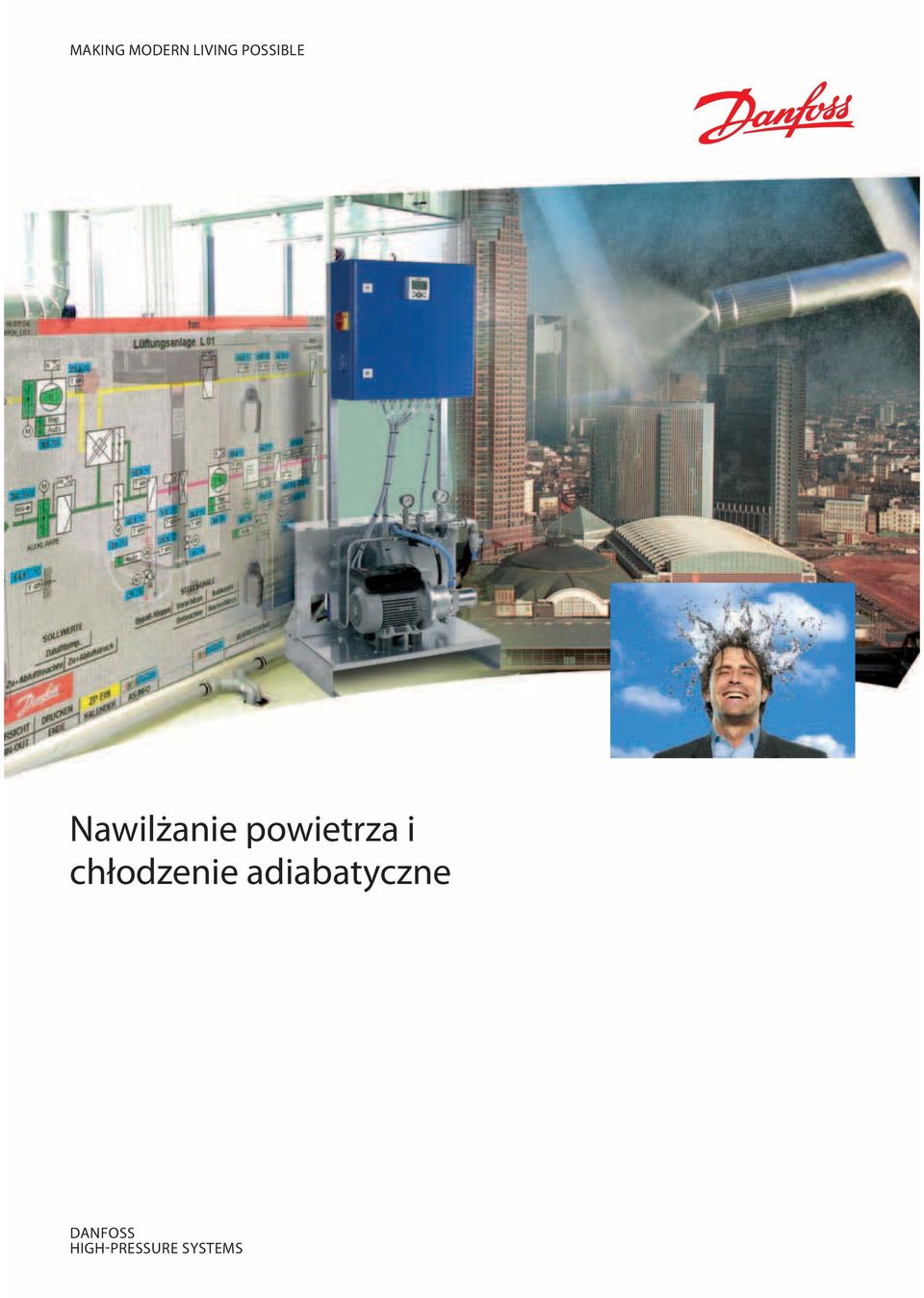

1 MAKING MODERN LIVING POSSIBLE Nawilżanie powietrza i chłodzenie adiabatyczne DANFOSS HIGH-PRESSURE SYSTEMS

2 Dobre samopoczucie i produktywność Jakość powietrza w pomieszczeniach zamkniętych zależna jest od bardzo wielu czynników. Najlepsze samopoczucie osiągamy przy wilgotności powietrza pomiędzy 40 i 60% rh, oraz temperaturze od 20 do 22 C. Optymalna wilgotność powietrza jest niezbędnym warunkiem dla zachowania zdrowia i sprawności człowieka. Zmniejsza napięcie elektrostatyczne, zmniejsza ryzyko infekcji, wzrostu bakterii, pleśni, oraz rozprzestrzeniania się mikroorganizmów. Adiabatyczne nawilżanie wysokociśnieniowe aby wyeliminować zagrożenie infekcji, zminimalizować zużycie energii i obniżyć bieżące koszty eksploatacyjne. Firma Danfoss odpowiadając na zapotrzebowanie rynku wprowadziła, wraz z systemem Nessie, na rynek technologii grzewczych, klimatyzacyjnych i wentylacyjnych kolejny nowy produkt: kanałowe nawilżanie i chłodzenie adiabatyczne. Fakty sprawdzona technologia, wykorzystywana od przeszło 20 lat w systemach bezpośredniego nawilżania powietrza system oparty na przemianie adiabatycznej, tzn. ciepło parowania pobierane jest bezpośrednio z nawilżanego powietrza (jak w przypadku tradycyjnych myjek powietrza) system jest bezpieczny pod względem higieny nie wymaga zastosowania preparatów chemicznych, przystosowany do eksploatacji z wodą wodociągową, zmiękczoną lub całkowicie zdemineralizowaną. Dlaczego Nessie? całkowite koszty użytkowania są znacznie niższe w odniesieniu do wszystkich innych istniejących na rynku systemów nawilżających, bardzo niskie zużycie energii ok. 4 W na litr wody, znak jakości dotyczący kontroli higieny typu konstrukcyjnego zgodnie z VDI 6022 karta 1 i VDI 3803, możliwa certyfikacja całkowitego systemu wg HACCP*. Wszystkie elementy systemu nie wymagają częstej konserwacji, oznacza to, iż koszta serwisu i konserwacji są minimalne w stosunku do innych systemów (8.000 godzin bez konserwacji).system jest całkowicie bezobsługowy. (* Hazard Analysis & Critical Point) jest uznanym międzynarodowo systematycznym procesem służącym stworzeniu bezpiecznego systemu sterowania higienicznego. Proces wykorzystywany jest na całym świecie, między innymi w obszarze działalności zakładów produkujących żywność, sektora szpitalnego i innych branż, gdzie stawia się wysokie wymagania odnośnie bezpieczeństwa higieny, celem udokumentowania, iż produkowane towary nie stanowią zagrożenia dla zdrowia.

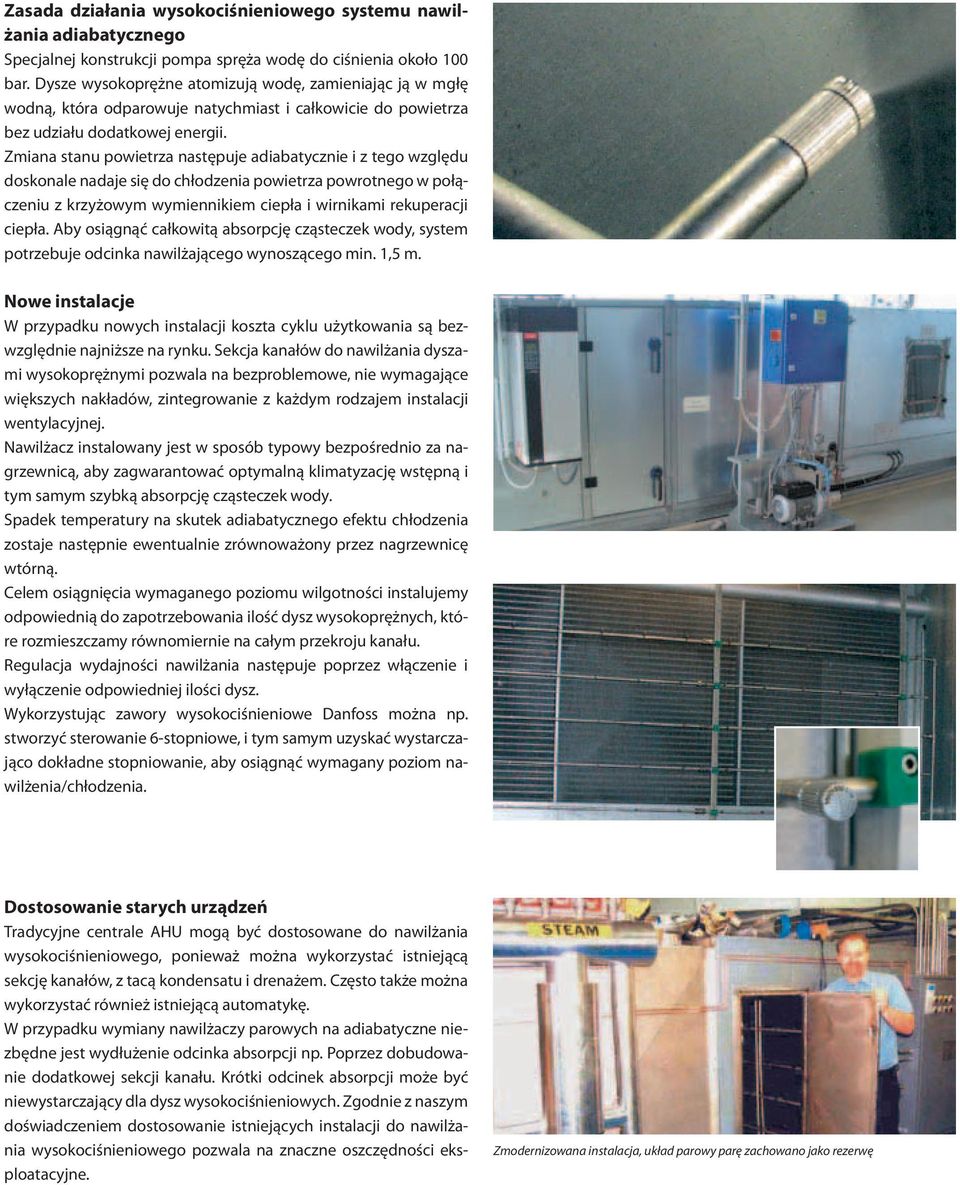

3 Zasada działania wysokociśnieniowego systemu nawilżania adiabatycznego Specjalnej konstrukcji pompa spręża wodę do ciśnienia około 100 bar. Dysze wysokoprężne atomizują wodę, zamieniając ją w mgłę wodną, która odparowuje natychmiast i całkowicie do powietrza bez udziału dodatkowej energii. Zmiana stanu powietrza następuje adiabatycznie i z tego względu doskonale nadaje się do chłodzenia powietrza powrotnego w połączeniu z krzyżowym wymiennikiem ciepła i wirnikami rekuperacji ciepła. Aby osiągnąć całkowitą absorpcję cząsteczek wody, system potrzebuje odcinka nawilżającego wynoszącego min. 1,5 m. Nowe instalacje W przypadku nowych instalacji koszta cyklu użytkowania są bezwzględnie najniższe na rynku. Sekcja kanałów do nawilżania dyszami wysokoprężnymi pozwala na bezproblemowe, nie wymagające większych nakładów, zintegrowanie z każdym rodzajem instalacji wentylacyjnej. Nawilżacz instalowany jest w sposób typowy bezpośrednio za nagrzewnicą, aby zagwarantować optymalną klimatyzację wstępną i tym samym szybką absorpcję cząsteczek wody. Spadek temperatury na skutek adiabatycznego efektu chłodzenia zostaje następnie ewentualnie zrównoważony przez nagrzewnicę wtórną. Celem osiągnięcia wymaganego poziomu wilgotności instalujemy odpowiednią do zapotrzebowania ilość dysz wysokoprężnych, które rozmieszczamy równomiernie na całym przekroju kanału. Regulacja wydajności nawilżania następuje poprzez włączenie i wyłączenie odpowiedniej ilości dysz. Wykorzystując zawory wysokociśnieniowe Danfoss można np. stworzyć sterowanie 6-stopniowe, i tym samym uzyskać wystarczająco dokładne stopniowanie, aby osiągnąć wymagany poziom nawilżenia/chłodzenia. Dostosowanie starych urządzeń Tradycyjne centrale AHU mogą być dostosowane do nawilżania wysokociśnieniowego, ponieważ można wykorzystać istniejącą sekcję kanałów, z tacą kondensatu i drenażem. Często także można wykorzystać również istniejącą automatykę. W przypadku wymiany nawilżaczy parowych na adiabatyczne niezbędne jest wydłużenie odcinka absorpcji np. Poprzez dobudowanie dodatkowej sekcji kanału. Krótki odcinek absorpcji może być niewystarczający dla dysz wysokociśnieniowych. Zgodnie z naszym doświadczeniem dostosowanie istniejących instalacji do nawilżania wysokociśnieniowego pozwala na znaczne oszczędności eksploatacyjne. Zmodernizowana instalacja, układ parowy parę zachowano jako rezerwę

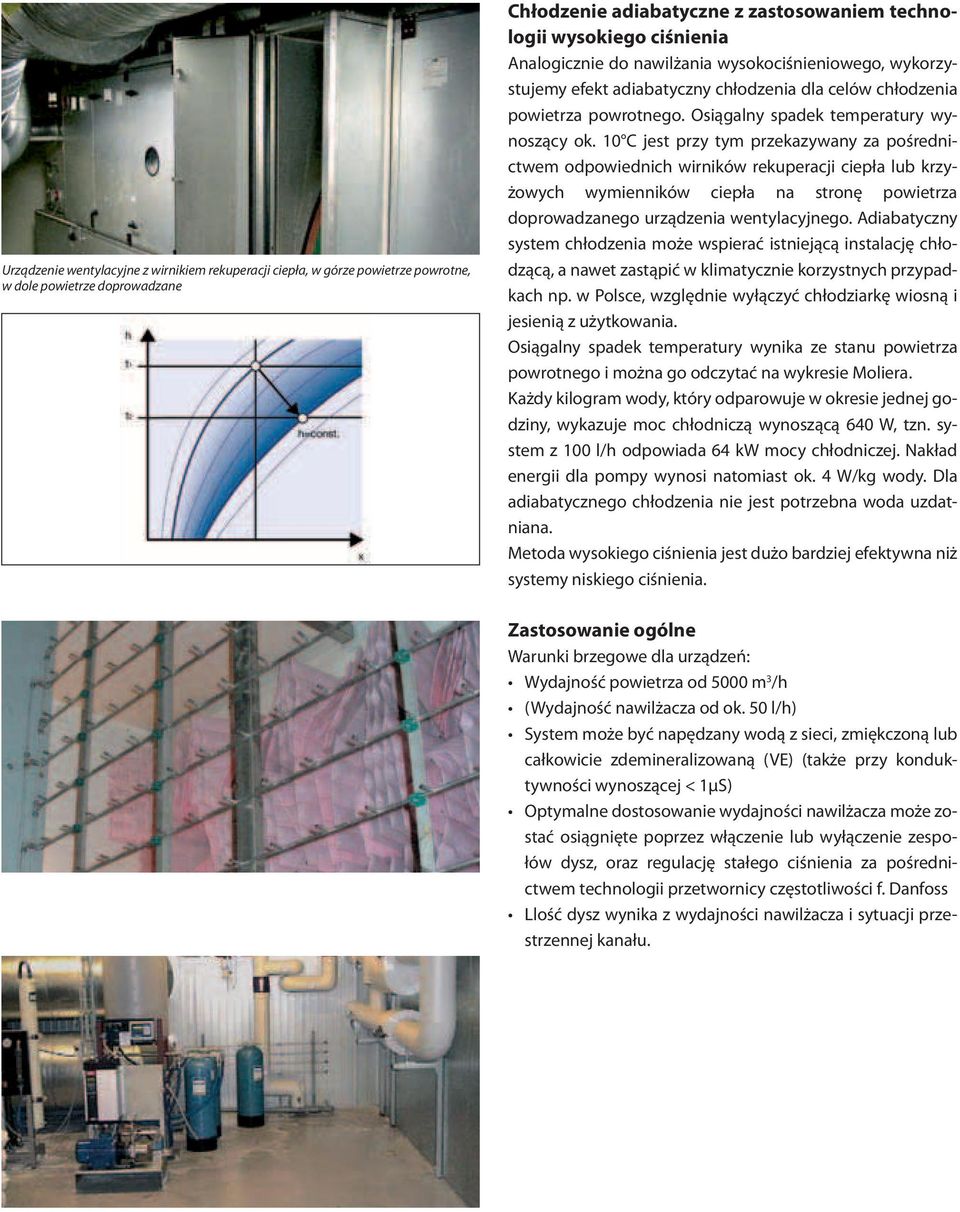

4 Urządzenie wentylacyjne z wirnikiem rekuperacji ciepła, w górze powietrze powrotne, w dole powietrze doprowadzane Chłodzenie adiabatyczne z zastosowaniem technologii wysokiego ciśnienia Analogicznie do nawilżania wysokociśnieniowego, wykorzystujemy efekt adiabatyczny chłodzenia dla celów chłodzenia powietrza powrotnego. Osiągalny spadek temperatury wynoszący ok. 10 C jest przy tym przekazywany za pośrednictwem odpowiednich wirników rekuperacji ciepła lub krzyżowych wymienników ciepła na stronę powietrza doprowadzanego urządzenia wentylacyjnego. Adiabatyczny system chłodzenia może wspierać istniejącą instalację chłodzącą, a nawet zastąpić w klimatycznie korzystnych przypadkach np. w Polsce, względnie wyłączyć chłodziarkę wiosną i jesienią z użytkowania. Osiągalny spadek temperatury wynika ze stanu powietrza powrotnego i można go odczytać na wykresie Moliera. Każdy kilogram wody, który odparowuje w okresie jednej godziny, wykazuje moc chłodniczą wynoszącą 640 W, tzn. system z 100 l/h odpowiada 64 kw mocy chłodniczej. Nakład energii dla pompy wynosi natomiast ok. 4 W/kg wody. Dla adiabatycznego chłodzenia nie jest potrzebna woda uzdatniana. Metoda wysokiego ciśnienia jest dużo bardziej efektywna niż systemy niskiego ciśnienia. Zastosowanie ogólne Warunki brzegowe dla urządzeń: Wydajność powietrza od 5000 m 3 /h (Wydajność nawilżacza od ok. 50 l/h) System może być napędzany wodą z sieci, zmiękczoną lub całkowicie zdemineralizowaną (VE) (także przy konduktywności wynoszącej < 1μS) Optymalne dostosowanie wydajności nawilżacza może zostać osiągnięte poprzez włączenie lub wyłączenie zespołów dysz, oraz regulację stałego ciśnienia za pośrednictwem technologii przetwornicy częstotliwości f. Danfoss Llość dysz wynika z wydajności nawilżacza i sytuacji przestrzennej kanału.

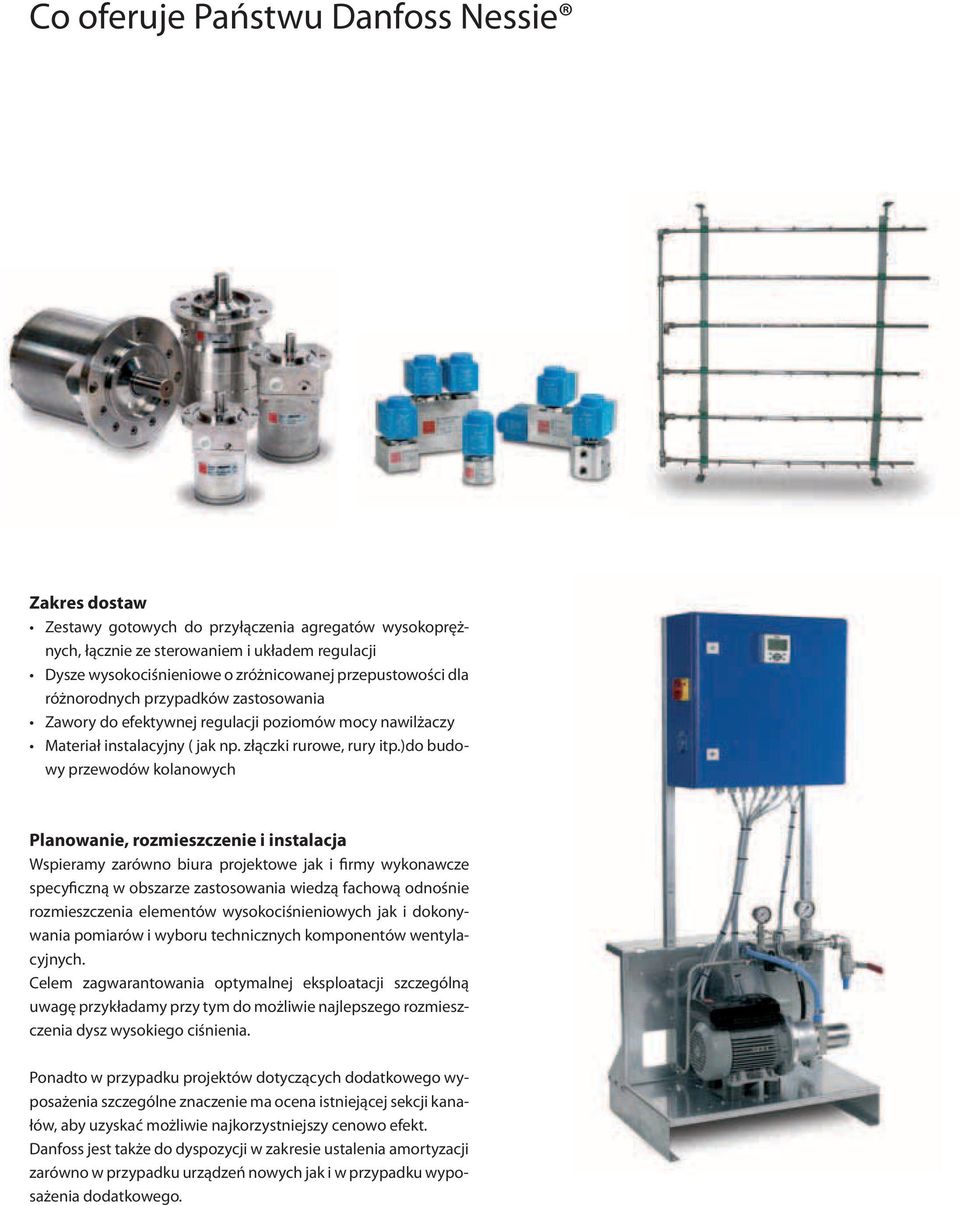

5 Co oferuje Państwu Danfoss Nessie Zakres dostaw Zestawy gotowych do przyłączenia agregatów wysokoprężnych, łącznie ze sterowaniem i układem regulacji Dysze wysokociśnieniowe o zróżnicowanej przepustowości dla różnorodnych przypadków zastosowania Zawory do efektywnej regulacji poziomów mocy nawilżaczy Materiał instalacyjny ( jak np. złączki rurowe, rury itp.)do budowy przewodów kolanowych Planowanie, rozmieszczenie i instalacja Wspieramy zarówno biura projektowe jak i firmy wykonawcze specyficzną w obszarze zastosowania wiedzą fachową odnośnie rozmieszczenia elementów wysokociśnieniowych jak i dokonywania pomiarów i wyboru technicznych komponentów wentylacyjnych. Celem zagwarantowania optymalnej eksploatacji szczególną uwagę przykładamy przy tym do możliwie najlepszego rozmieszczenia dysz wysokiego ciśnienia. Ponadto w przypadku projektów dotyczących dodatkowego wyposażenia szczególne znaczenie ma ocena istniejącej sekcji kanałów, aby uzyskać możliwie najkorzystniejszy cenowo efekt. Danfoss jest także do dyspozycji w zakresie ustalenia amortyzacji zarówno w przypadku urządzeń nowych jak i w przypadku wyposażenia dodatkowego.

6 Danfoss Nessie Wiedza, która umożliwia nowe rozwiązania Danfoss A/S, z obrotami wynoszącymi około 2,2 miliarda Euro, jest jednym z największych przedsiębiorstw przemysłowych na terenie Danii. Zatrudniamy ponad pracowników, z tego w 12 różnych lokalizacjach na terenie Danii. Danfoss jest międzynarodowym i wiodącym koncernem w dziedzinie badań, rozwoju i wytwarzania produktów dla wielu branż. W 53 zakładach w 21 krajach wykonujemy codziennie przeszło komponentów. Bodźcem naszego działania jest kształtowanie jakości życia dla wszystkich grup zainteresowanych naszymi produktami. Ponadto chcemy być wiodącym koncernem w zakresie technologii cieplnych, chłodnictwa oraz technologii napędowych. Nasza praca opiera się na podstawowych wartościach takich jak: zaufanie, fascynacja techniką, niezawodność, globalny sposób myślenia uwzględniający wartości lokalne, oraz odpowiedzialność za środowisko naturalne i aspekt społeczny. Nessie jest zarejestrowanym znakiem towarowym firmy Danfoss A/S DKCFN.PB.000.X2.49 / 521B0939 Danfoss A/S - G1 Advertising LN/bpv PJ
