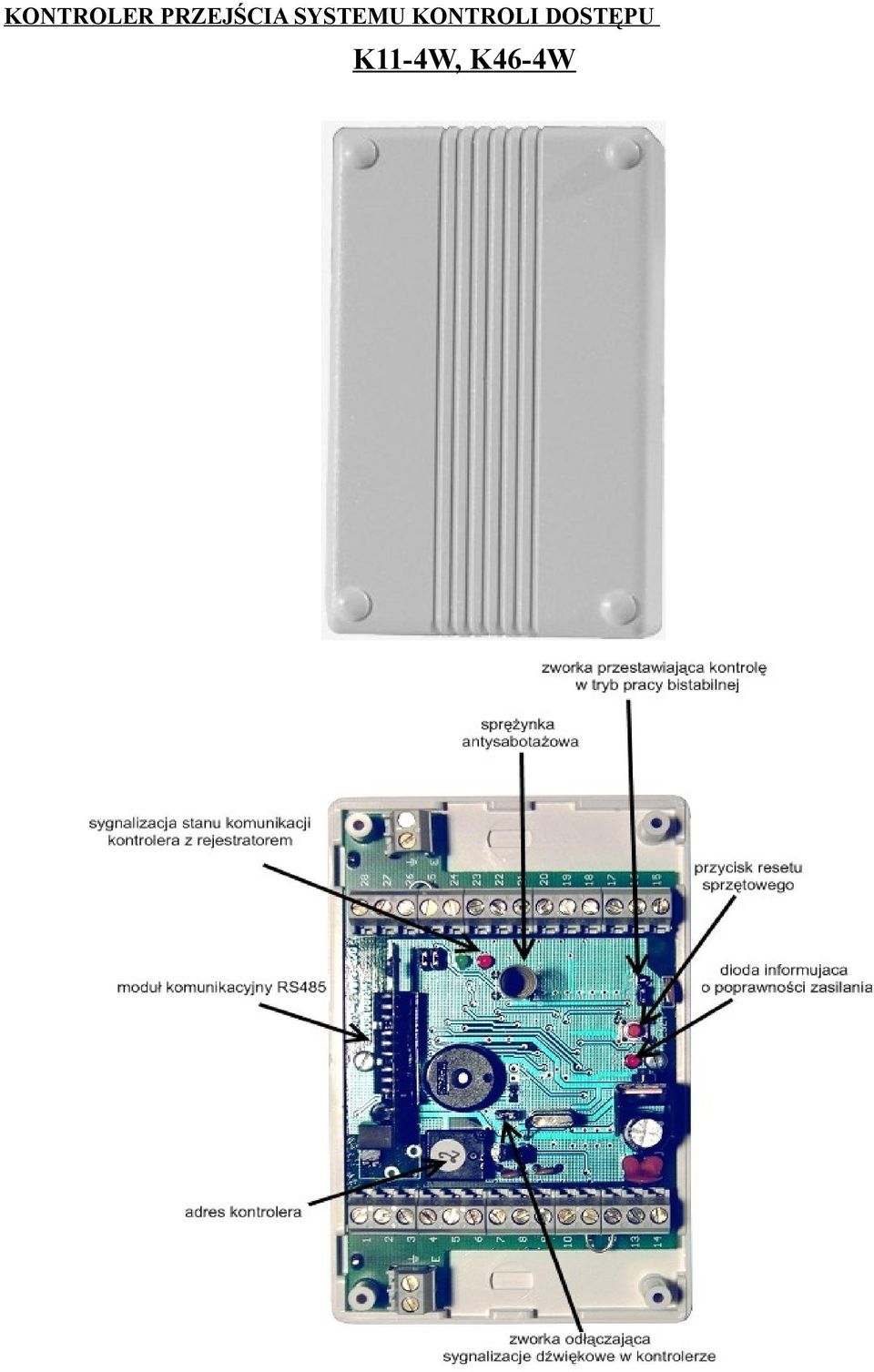

KONTROLER PRZEJŚCIA SYSTEMU KONTROLI DOSTĘPU K11-4W, K46-4W

Transkrypt

1 KONTROLER PRZEJŚCIA SYSTEMU KONTROLI DOSTĘPU K11-4W, K46-4W

2 1. OPIS FUNKCJI KONTROLERA K11-4W i K46-4W Kontroler w systemie PControl jest urządzeniem, które posiada w swojej pamięci zbiór kart uprawnionych i to on podejmuje decyzję czy dana karta zostanie wpuszczona czy nie. Ponad to kontroler realizuje poniższe funkcje: - sterowanie wyjściem rygiel za pomocą karty - sterowanie wyjściem rygiel ręczne - uaktywnianie wyjścia informacyjnego jednocześnie z wyjściem głównym - uaktywnianie funkcji VIP - sterowanie dwoma wyjściami alarmowymi - opcjonalnie sterownie drugim przekaźnikiem (jak przekaźnik pierwszy albo jak wyjście alarm, albo zewnętrznie Sterowanie wyjściem rygiel przy pomocy karty wykonuje się zbliżając jednokrotnie uprawnioną kartę do czytnika. Poprzez określenie karta uprawniona rozumie się, że jej kod jest zapisany w pamięci kontrolera. Sterowanie w trybie monostabilnym polega na załączeniu przekaźnika na uprzednio zaprogramowany czas, nie dłużej jednak niż do momentu zadziałania czujnika otwarcia drzwi. Ręcznie sterowanie wyjściem rygiel wykonuje się zwierając wejście ręczne sterowanie rygla (8) do masy (np. przyciskiem znajdującym się wewnątrz chronionego pomieszczenia). Sterowanie w trybie bistabilnym polega na kolejnym przełączaniu stanu wyjścia przy każdym przyłożeniu uprawnionej karty. 2. SYGNAŁY ALARMOWE Funkcja alarm umożliwia wykorzystanie PControl jako systemu alarmowego wyzwalanego w przypadku otwarcia drzwi bez użycia uprawnionej karty. Funkcja ta uaktywniana jest również po kolejnej pięciokrotnej próbie rozkodowania kontrolera nieuprawnionym kodem. W przypadku połączenia bariery podczerwieni zamiast czujnika otwarcia drzwi możemy uzyskać system kontroli niezamykanej strefy (przecięcie wiązki podczerwieni bez użycia karty wywoła alarm). W rozwiązaniu typowym 2 wyjścia alarmowe są ustawiane w stan aktywny w następujących przypadkach: Wyjście alarm1: - otwarcie drzwi bez użycia karty (włamanie) - otwarcie obudowy kontrolera (sabotaż) Wyjście alarm 2: - za długo otwarte drzwi (sygnał przerywany) - 5-krotne przyłożenie do czytnika nieznanej/nieuprawnionej karty Funkcja anty-sabotaż umożliwia rozszerzenie funkcji alarmowej powodując wyzwolenie alarmu zawsze po rozwarciu wejścia antysabotaż od masy. Kontroler wyposażony jest w funkcję i specjalne wejścia anty-sabotażu. Konstrukcja wejść umożliwia połączenie czujnika anty-sabotażu kontrolera np. z istniejącym już systemem alarmowym. Sposób połączenia wyjść anty-sabotażu przedstawiają poniższe rysunki. Rys.1 Wewnętrzny czujnik anty-sabotażu kontrolera połączony z wejściem anty-sabotaż kontrolera. -zwarte piny 2 i 4 oraz 1 i 3 zwory J3 -zwarte zaciski 25 i 26 listwy zaciskowej

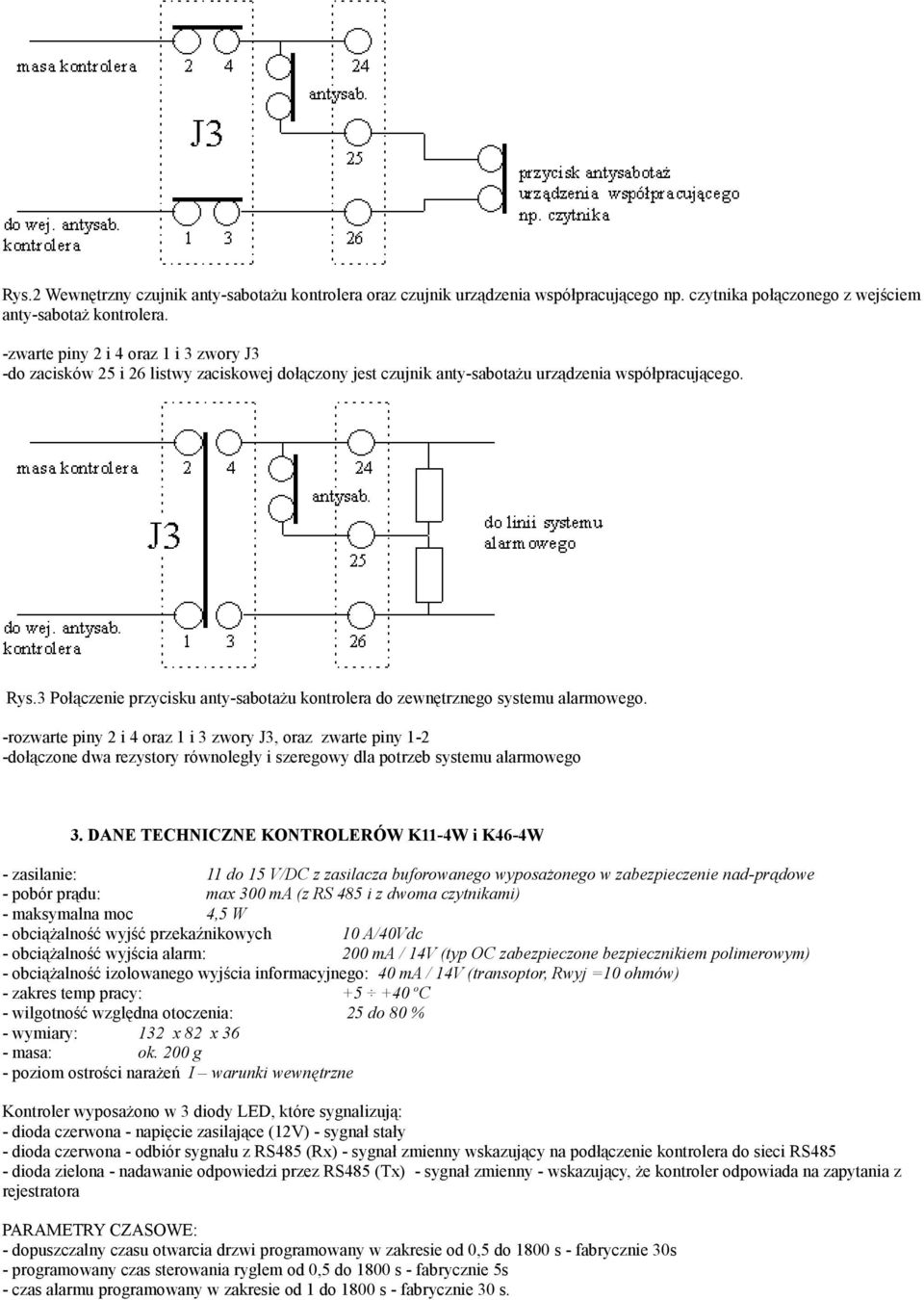

3 Rys.2 Wewnętrzny czujnik anty-sabotażu kontrolera oraz czujnik urządzenia współpracującego np. czytnika połączonego z wejściem anty-sabotaż kontrolera. -zwarte piny 2 i 4 oraz 1 i 3 zwory J3 -do zacisków 25 i 26 listwy zaciskowej dołączony jest czujnik anty-sabotażu urządzenia współpracującego. Rys.3 Połączenie przycisku anty-sabotażu kontrolera do zewnętrznego systemu alarmowego. -rozwarte piny 2 i 4 oraz 1 i 3 zwory J3, oraz zwarte piny 1-2 -dołączone dwa rezystory równoległy i szeregowy dla potrzeb systemu alarmowego 3. DANE TECHNICZNE KONTROLERÓW K11-4W i K46-4W - zasilanie: 11 do 15 V/DC z zasilacza buforowanego wyposażonego w zabezpieczenie nad-prądowe - pobór prądu: max 300 ma (z RS 485 i z dwoma czytnikami) - maksymalna moc 4,5 W - obciążalność wyjść przekaźnikowych 10 A/40Vdc - obciążalność wyjścia alarm: 200 ma / 14V (typ OC zabezpieczone bezpiecznikiem polimerowym) - obciążalność izolowanego wyjścia informacyjnego: 40 ma / 14V (transoptor, Rwyj =10 ohmów) - zakres temp pracy: o C - wilgotność względna otoczenia: 25 do 80 % - wymiary: 132 x 82 x 36 - masa: ok. 200 g - poziom ostrości narażeń I warunki wewnętrzne Kontroler wyposażono w 3 diody LED, które sygnalizują: - dioda czerwona - napięcie zasilające (12V) - sygnał stały - dioda czerwona - odbiór sygnału z RS485 (Rx) - sygnał zmienny wskazujący na podłączenie kontrolera do sieci RS485 - dioda zielona - nadawanie odpowiedzi przez RS485 (Tx) - sygnał zmienny - wskazujący, że kontroler odpowiada na zapytania z rejestratora PARAMETRY CZASOWE: - dopuszczalny czasu otwarcia drzwi programowany w zakresie od 0,5 do 1800 s - fabrycznie 30s - programowany czas sterowania ryglem od 0,5 do 1800 s - fabrycznie 5s - czas alarmu programowany w zakresie od 1 do 1800 s - fabrycznie 30 s.

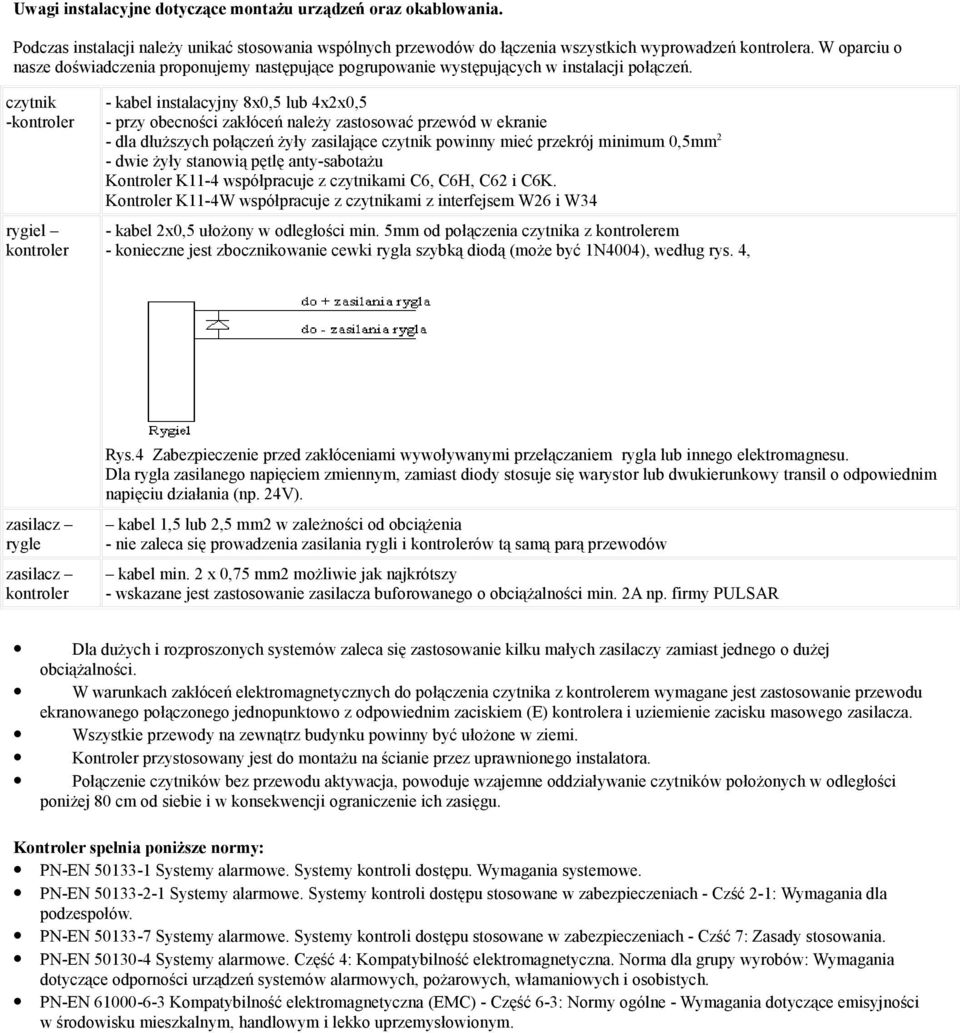

4 Uwagi instalacyjne dotyczące montażu urządzeń oraz okablowania. Podczas instalacji należy unikać stosowania wspólnych przewodów do łączenia wszystkich wyprowadzeń kontrolera. W oparciu o nasze doświadczenia proponujemy następujące pogrupowanie występujących w instalacji połączeń. czytnik -kontroler rygiel kontroler - kabel instalacyjny 8x0,5 lub 4x2x0,5 - przy obecności zakłóceń należy zastosować przewód w ekranie - dla dłuższych połączeń żyły zasilające czytnik powinny mieć przekrój minimum 0,5mm 2 - dwie żyły stanowią pętlę anty-sabotażu Kontroler K11-4 współpracuje z czytnikami C6, C6H, C62 i C6K. Kontroler K11-4W współpracuje z czytnikami z interfejsem W26 i W34 - kabel 2x0,5 ułożony w odległości min. 5mm od połączenia czytnika z kontrolerem - konieczne jest zbocznikowanie cewki rygla szybką diodą (może być 1N4004), według rys. 4, zasilacz rygle zasilacz kontroler Rys.4 Zabezpieczenie przed zakłóceniami wywoływanymi przełączaniem rygla lub innego elektromagnesu. Dla rygla zasilanego napięciem zmiennym, zamiast diody stosuje się warystor lub dwukierunkowy transil o odpowiednim napięciu działania (np. 24V). kabel 1,5 lub 2,5 mm2 w zależności od obciążenia - nie zaleca się prowadzenia zasilania rygli i kontrolerów tą samą parą przewodów kabel min. 2 x 0,75 mm2 możliwie jak najkrótszy - wskazane jest zastosowanie zasilacza buforowanego o obciążalności min. 2A np. firmy PULSAR Dla dużych i rozproszonych systemów zaleca się zastosowanie kilku małych zasilaczy zamiast jednego o dużej obciążalności. W warunkach zakłóceń elektromagnetycznych do połączenia czytnika z kontrolerem wymagane jest zastosowanie przewodu ekranowanego połączonego jednopunktowo z odpowiednim zaciskiem (E) kontrolera i uziemienie zacisku masowego zasilacza. Wszystkie przewody na zewnątrz budynku powinny być ułożone w ziemi. Kontroler przystosowany jest do montażu na ścianie przez uprawnionego instalatora. Połączenie czytników bez przewodu aktywacja, powoduje wzajemne oddziaływanie czytników położonych w odległości poniżej 80 cm od siebie i w konsekwencji ograniczenie ich zasięgu. Kontroler spełnia poniższe normy: PN-EN Systemy alarmowe. Systemy kontroli dostępu. Wymagania systemowe. PN-EN Systemy alarmowe. Systemy kontroli dostępu stosowane w zabezpieczeniach - Czść 2-1: Wymagania dla podzespołów. PN-EN Systemy alarmowe. Systemy kontroli dostępu stosowane w zabezpieczeniach - Czść 7: Zasady stosowania. PN-EN Systemy alarmowe. Część 4: Kompatybilność elektromagnetyczna. Norma dla grupy wyrobów: Wymagania dotyczące odporności urządzeń systemów alarmowych, pożarowych, włamaniowych i osobistych. PN-EN Kompatybilność elektromagnetyczna (EMC) - Część 6-3: Normy ogólne - Wymagania dotyczące emisyjności w środowisku mieszkalnym, handlowym i lekko uprzemysłowionym.

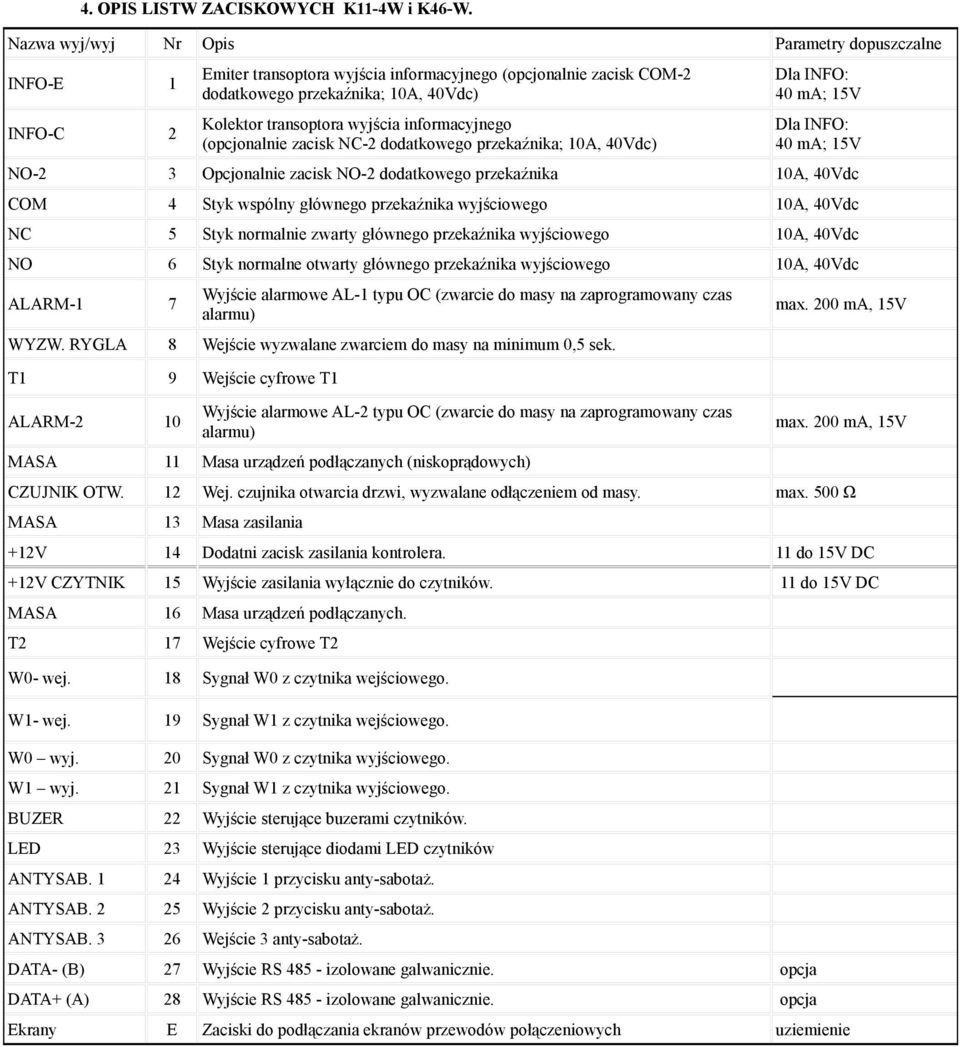

5 4. OPIS LISTW ZACISKOWYCH K11-4W i K46-W. Nazwa wyj/wyj Nr Opis Parametry dopuszczalne INFO-E 1 INFO-C 2 Emiter transoptora wyjścia informacyjnego (opcjonalnie zacisk COM-2 dodatkowego przekaźnika; 10A, 40Vdc) Kolektor transoptora wyjścia informacyjnego (opcjonalnie zacisk NC-2 dodatkowego przekaźnika; 10A, 40Vdc) Dla INFO: 40 ma; 15V Dla INFO: 40 ma; 15V NO-2 3 Opcjonalnie zacisk NO-2 dodatkowego przekaźnika 10A, 40Vdc COM 4 Styk wspólny głównego przekaźnika wyjściowego 10A, 40Vdc NC 5 Styk normalnie zwarty głównego przekaźnika wyjściowego 10A, 40Vdc NO 6 Styk normalne otwarty głównego przekaźnika wyjściowego 10A, 40Vdc ALARM-1 7 Wyjście alarmowe AL-1 typu OC (zwarcie do masy na zaprogramowany czas alarmu) WYZW. RYGLA 8 Wejście wyzwalane zwarciem do masy na minimum 0,5 sek. T1 9 Wejście cyfrowe T1 ALARM-2 10 Wyjście alarmowe AL-2 typu OC (zwarcie do masy na zaprogramowany czas alarmu) MASA 11 Masa urządzeń podłączanych (niskoprądowych) max. 200 ma, 15V max. 200 ma, 15V CZUJNIK OTW. 12 Wej. czujnika otwarcia drzwi, wyzwalane odłączeniem od masy. max. 500 Ω MASA 13 Masa zasilania +12V 14 Dodatni zacisk zasilania kontrolera. 11 do 15V DC +12V CZYTNIK 15 Wyjście zasilania wyłącznie do czytników. 11 do 15V DC MASA 16 Masa urządzeń podłączanych. T2 17 Wejście cyfrowe T2 W0- wej. 18 Sygnał W0 z czytnika wejściowego. W1- wej. 19 Sygnał W1 z czytnika wejściowego. W0 wyj. 20 Sygnał W0 z czytnika wyjściowego. W1 wyj. 21 Sygnał W1 z czytnika wyjściowego. BUZER 22 Wyjście sterujące buzerami czytników. LED 23 Wyjście sterujące diodami LED czytników ANTYSAB Wyjście 1 przycisku anty-sabotaż. ANTYSAB Wyjście 2 przycisku anty-sabotaż. ANTYSAB Wejście 3 anty-sabotaż. DATA- (B) 27 Wyjście RS izolowane galwanicznie. opcja DATA+ (A) 28 Wyjście RS izolowane galwanicznie. opcja Ekrany E Zaciski do podłączania ekranów przewodów połączeniowych uziemienie

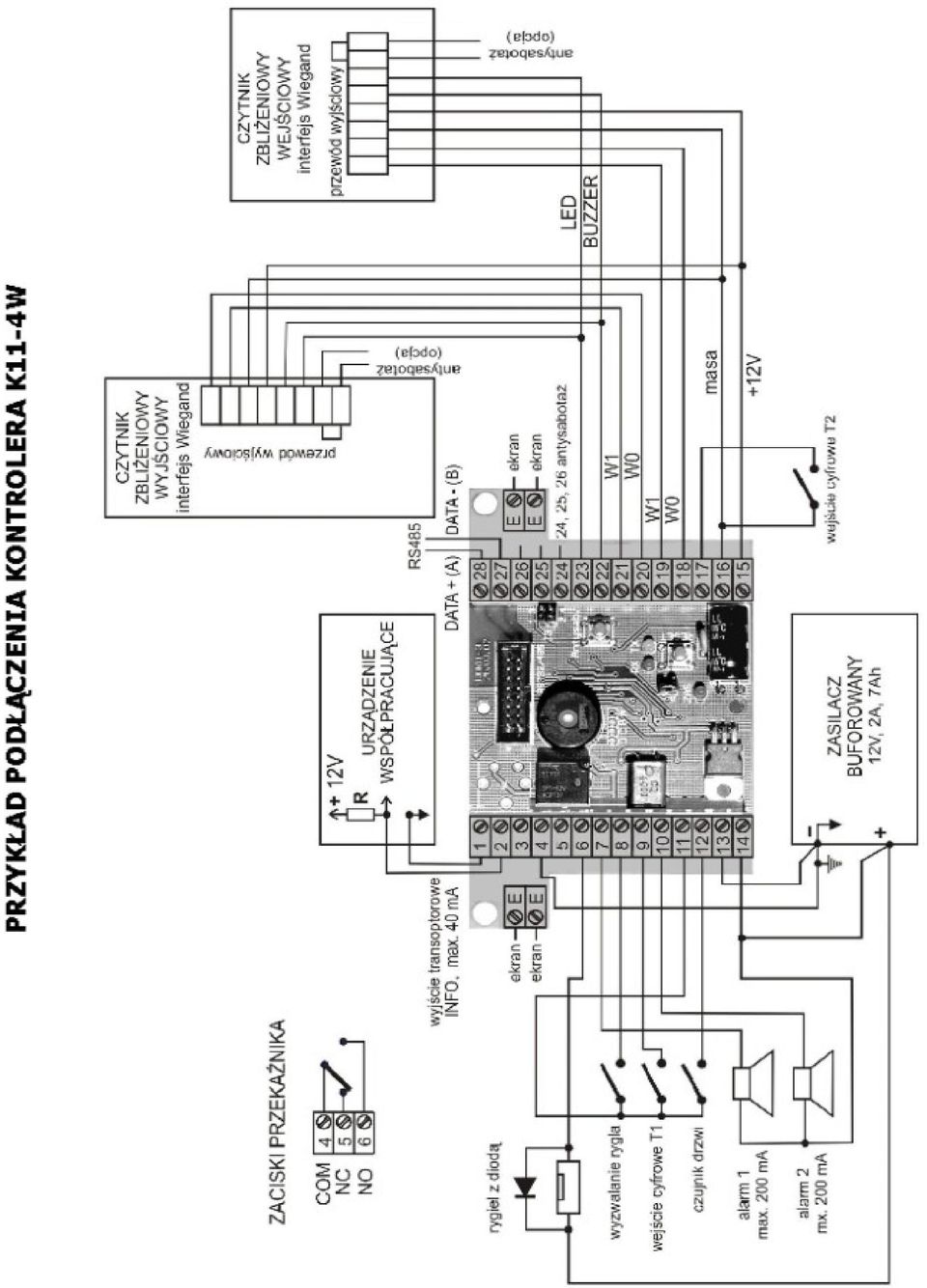

6

7 5. OPIS DZIAŁANIA KONTROLERA W SYSTEMIE AUTONOMICZNYM Funkcje systemu autonomicznego (bez podłączenia do komputera) - identyfikacja (osób, zwierząt, przedmiotów itp.) - kontrola dostępu - zdalne sterowanie dowolnym urządzeniem elektrycznym np. kserokopiarką, systemem alarmowym, ryglem lub zworą elektromagnetyczną, szlabanem itp.), praca mono lub bistabilna - jedna strefa czasowa przy użyciu zegara zewnętrznego (dla systemu komputerowego 8 stref + 1 strefa do sterowania) - zbiór kart specjalnych uprawnień VIP - programowanie kartą MASTER - prosta możliwość przekonfigurowania systemu autonomicznego na system pracujący pod nadzorem PC - pojemność pamięci dla K11-4W kart; dla K46-4W kart - możliwość ręcznego (lub łączem radiowym) sterowania ryglem - kontrola dopuszczalnego czasu otwarcia drzwi (czas programowany w zakresie od 0,5 do 1800 s - fabrycznie 30s) - kontrola i akustyczna sygnalizacja niedomkniętych drzwi - programowany czas sterowania ryglem od 0,5 do 1800 s - fabrycznie 5s - wejście anty-sabotaż i przycisk anty-sabotażu ze sprężynką - 2 wyjścia alarmowe 12V/200mA, czas alarmu programowany w zakresie od 1 do 1800 s - fabrycznie 30 s. - izolowane galwanicznie wyjście informacyjne, do współpracy z innymi systemami - opcjonalnie dodatkowy przekaźnik alarmowy (zamiast wyjścia informacyjnego) - funkcje VIP-TIME (możliwość okresowej likwidacji stref czasowych) - funkcja VIP-BLOCK (możliwość okresowego zablokowania dostępu pozostałym użytkownikom) - funkcja VIP-AKCES (możliwość okresowego umożliwienia dostępu wszystkim chętnym) - alarm przy próbie rozkodowania (po 5 kolejnych nieuprawnionych kodach) - akustyczna sygnalizacja karty uprawnionej, nieuprawnionej oraz przekroczenia czasu otwarcia drzwi - całkowicie bezkontaktowa obsługa urządzenia łączne z programowaniem kart, funkcji i czasów - możliwość obsługi dwóch czytników (rozpoznanie wejście/wyjście) - wszystkie operacje, przyjmowania kodu, programowania i sterowania potwierdzane są optyczne i akustycznie. Strefy czasowe Połączenie PControl z zegarem powoduje ograniczenie dostępu uwzględniające zaprogramowany, przypisany danemu użytkownikowi, określony przedział czasu. Dostęp wyznaczony podanie sygnału masy na wejście T1 kontrolera. Maksymalna ilość kart 1100 dla K11-4W; 4600 dla K46-4W Obsługa systemu autonomicznego Konfigurację kontrolera możemy przeprowadzać kartą Master lub z poziomu PC. Producent oferuje system tylko z jedną kartą Master, która służy wyłącznie do programowania i nie steruje wyjściem kontrolera. Karta master służy do: - programowania nowych kart do pamięci kontrolera - selektywnego kasowania kart z pamięci kontrolera - kasowania całej pamięci kontrolera - określania zbioru do którego przyporządkowane będą programowane karty - programowania czasu otwarcia rygla - programowania dopuszczalnego czasu otwarcia drzwi Programowanie kart Karty mogą być przyporządkowane do jednego z trzech zbiorów - pierwsza strefa czasowa, druga strefa czasowa, zbiór kart VIP. Organizacja pamięci ma charakter stosu o pojemności 1100 (lub 4600) kodów kart. Karty zapisywane są w kolejnych komórkach pamięci chronologicznie i w związku z tym zbiory nie stanowią zwartych i ściśle określonych obszarów pamięci. Programowanie zbiorów może być przeprowadzone jednym ciągiem lub z rozbiciem na poszczególne zbiory. UWAGA! W trakcie programowania kart czujnik otwarcia drzwi powinien być zwarty i nie może być wciśnięty przycisk ręcznego sterowania ryglem. Operacje programowania należy wykonywać wyraźnie zbliżając (na odległość ok. 2 cm) i oddalając (na odległość ok. 40 cm) kartę Master. Programowanie zbioru pierwszej strefy czasowej. - zbliżyć kartę Master do czytnika - buzer wyda krótki trójdźwięk, a dioda w czytniku zacznie szybko mrugać (szybkie migotanie diody wyznacza moment powtórnego zbliżenia karty Master lub karty programowanej) - jest 5 sek. na zbliżenie nowej karty - zapisanie karty do pamięci sygnalizowane jest pojedynczym dźwiękiem buzera i mrugnięciem diody - od tego momentu jest 5 sek. na zbliżenie kolejnej karty lub zmianę zbioru do którego wpisywane będą następne karty - zmianę zbioru wykonuje się przykładając (po zaprogramowaniu ostatniej karty w 1 zbiorze) kartę Master dwa razy (zbiór kart VIP); każde przyłożenie karty powinno być sygnalizowane charakterystycznym trójdźwiękiem - po zmianie zbioru jest jak poprzednio 5 sek. na przyłożenie nowej karty Programowanie zbioru kart VIP - zbliżyć trzykrotnie kartę Master do czytnika - za każdym razem buzer wyda krótki trójdźwięk a dioda w czytniku zacznie szybko mrugać

8 - jest 5 sek. na zbliżenie nowej karty - zapisanie karty w pamięci sygnalizowane jest potrójnym dźwiękiem buzera - od tego momentu jest 5 sek. na zbliżenie kolejnej karty Kasowanie selektywne Kasowanie selektywne umożliwia usunięcie z pamięci dowolnej karty (np. zgubionej). Wskazanie karty przeznaczonej do skasowania przeprowadzamy poprzez kartę, która była wpisana do pamięci jako następna (np. kartą numer 100 kasujemy kartę o numerze 99 i następnie 98 itd.) - zbliżyć czterokrotnie kartę Master do czytnika - za każdym razem buzer wyda krótki trójdźwięk a dioda w czytniku zacznie szybko mrugać - jest 5 sek. na zbliżenie karty, której chcesz użyć do kasowania - wykasowanie karty sygnalizowane jest podwójnym długim dźwiękiem buzera i równoczesnym zaświeceniem diody. - kolejne przyłożenia karty będą powodowały kolejne kasowanie kart o wcześniejszych numerach. Uwaga: Kasowanie kart nie powoduje zwolnienia wyczyszczonych komórek pamięci. Komórki te będą mogły być wykorzystane dopiero po całkowitym wykasowaniu pamięci lub przy użyciu PC. Kasowanie całej pamięci kart Sześciokrotne przyłożenie karty Master spowoduje wykasowanie wszystkich kart z pamięci kontrolera. Szóste przyłożenie jest sygnalizowane akustycznie dopiero po ok. 2 sekundach długim dźwiękiem buzera, co jednocześnie sygnalizuje wyczyszczenie pamięci. Uaktywnianie funkcji VIP Funkcje VIP uaktywniamy kartą VIP posługując się nią jak kartą Master. Funkcja VIP-TIME: Umożliwia przy pomocy karty VIP czasową likwidację stref czasowych Trzykrotne zbliżenie karty dezaktywuje strefy czasowe, aż do następnego potrójnego zbliżenia karty VIP lub uaktywnienia innej funkcji VIP. Uaktywnienie funkcji VIP-TIME sygnalizowane jest podwójnymi mignięciami diody czytnika. Uwaga: pierwsze zbliżenie karty VIP będzie zawsze uaktywniało wyjście rygla i jego akustyczną sygnalizację. Funkcja VIP-BLOCK: Pozwala przy pomocy karty VIP na czasowe zablokowanie dostępu pozostałym użytkownikom ze zbiorów pierwszej strefy czasowej Czterokrotne zbliżenie karty powoduje niedostępność systemu dla kart z innych zbiorów. Funkcja ta sygnalizowana jest przez potrójne błyskanie diody czytnika. Wyłączenie funkcji nastąpi po ponownym czterokrotnym zbliżeniu karty VIP lub uaktywnienie innej funkcji VIP. Uwaga: funkcja nie blokuje możliwości ręcznego otwierania rygla od wewnątrz pomieszczenia Funkcja VIP-ACCES: Pozwala przy pomocy karty VIP na czasowe przydzielenie dostępu wszystkim (poprzez zmianę działania przycisku uaktywniającego dzwonek na sterowanie ryglem). Pięciokrotne zbliżenie karty powoduje zmianę funkcji przycisku dzwonkowego na funkcje sterowania ryglem (każdy może otworzyć drzwi). Wyłączenie funkcji po kolejnym pięciokrotnym zbliżeniu karty lub uaktywnienie innej funkcji VIP. Funkcja ta sygnalizowana jest poprzez równomierne błyski diody czytnika z częstotliwością ok. 3 Hz. Resetowanie kontrolera - wyłączyć zasilanie kontrolera - naciśnąć i przytrzymać przycisk RESET - włączyć zasilanie (dioda LED zaświeci dłużej i następnie zgaśnie) - zwolnić przycisk RESET - pierwsza przyłożona do czytnika karta będzie odtąd kartą MASTER - po przyjęciu karty MASTER dioda LED zacznie ponownie błyskać UWAGA! Wykonanie resetu powoduje całkowite wymazanie zawartości pamięci kart i ustawienie fabrycznych nastaw kontrolera. Reset należy wykonać zawsze przed użyciem kontrolera w innym systemie oraz przed zastosowaniem kontrolera do systemu z nadzorem komputerowym Programowanie czasu otwarcia rygla - zewrzeć do masy wejście wyzwalania rygla - zbliżyć kartę Master do czytnika - buzer wyda krótki trójdźwięk a dioda w czytniku zacznie szybko mrugać - czas, po którym nastąpi powtórne przyłożenie karty Master będzie czasem otwarcia rygla Programowanie dopuszczalnego czasu otwarcia drzwi - odłączyć od masy wejście czujnika otwartych drzwi - zbliżyć kartę Master do czytnika - buzer wyda krótki trójdźwięk a dioda w czytniku zacznie szybko mrugać - czas, po którym nastąpi powtórne przyłożenie karty Master będzie czasem, po którym rozpocznie się sygnalizacja otwartych drzwi - dołączyć ponownie do masy wejście czujnika lub dołączyć czujnik otwarcia Przykłady zestawu systemu autonomicznego elementów na jedno przejście. MINIMALNY (przejście jednostronnie chronione-wyjście klamką) Zasilacz z kontrolerem w jednej obudowie, czytnik, elektrozaczep; karta MASTER, karty zbliżeniowe dla użytkowników.

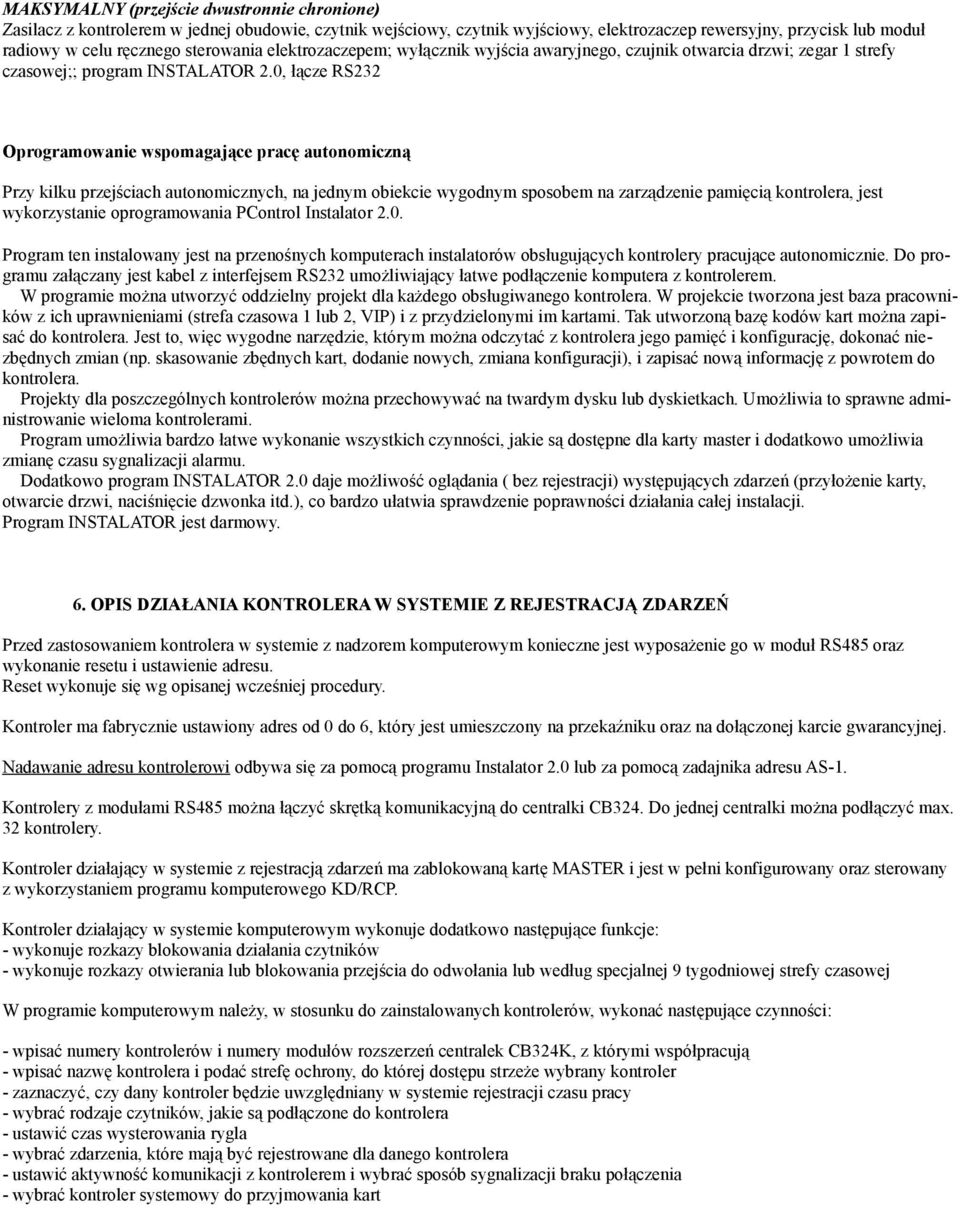

9 MAKSYMALNY (przejście dwustronnie chronione) Zasilacz z kontrolerem w jednej obudowie, czytnik wejściowy, czytnik wyjściowy, elektrozaczep rewersyjny, przycisk lub moduł radiowy w celu ręcznego sterowania elektrozaczepem; wyłącznik wyjścia awaryjnego, czujnik otwarcia drzwi; zegar 1 strefy czasowej;; program INSTALATOR 2.0, łącze RS232 Oprogramowanie wspomagające pracę autonomiczną Przy kilku przejściach autonomicznych, na jednym obiekcie wygodnym sposobem na zarządzenie pamięcią kontrolera, jest wykorzystanie oprogramowania PControl Instalator 2.0. Program ten instalowany jest na przenośnych komputerach instalatorów obsługujących kontrolery pracujące autonomicznie. Do programu załączany jest kabel z interfejsem RS232 umożliwiający łatwe podłączenie komputera z kontrolerem. W programie można utworzyć oddzielny projekt dla każdego obsługiwanego kontrolera. W projekcie tworzona jest baza pracowników z ich uprawnieniami (strefa czasowa 1 lub 2, VIP) i z przydzielonymi im kartami. Tak utworzoną bazę kodów kart można zapisać do kontrolera. Jest to, więc wygodne narzędzie, którym można odczytać z kontrolera jego pamięć i konfigurację, dokonać niezbędnych zmian (np. skasowanie zbędnych kart, dodanie nowych, zmiana konfiguracji), i zapisać nową informację z powrotem do kontrolera. Projekty dla poszczególnych kontrolerów można przechowywać na twardym dysku lub dyskietkach. Umożliwia to sprawne administrowanie wieloma kontrolerami. Program umożliwia bardzo łatwe wykonanie wszystkich czynności, jakie są dostępne dla karty master i dodatkowo umożliwia zmianę czasu sygnalizacji alarmu. Dodatkowo program INSTALATOR 2.0 daje możliwość oglądania ( bez rejestracji) występujących zdarzeń (przyłożenie karty, otwarcie drzwi, naciśnięcie dzwonka itd.), co bardzo ułatwia sprawdzenie poprawności działania całej instalacji. Program INSTALATOR jest darmowy. 6. OPIS DZIAŁANIA KONTROLERA W SYSTEMIE Z REJESTRACJĄ ZDARZEŃ Przed zastosowaniem kontrolera w systemie z nadzorem komputerowym konieczne jest wyposażenie go w moduł RS485 oraz wykonanie resetu i ustawienie adresu. Reset wykonuje się wg opisanej wcześniej procedury. Kontroler ma fabrycznie ustawiony adres od 0 do 6, który jest umieszczony na przekaźniku oraz na dołączonej karcie gwarancyjnej. Nadawanie adresu kontrolerowi odbywa się za pomocą programu Instalator 2.0 lub za pomocą zadajnika adresu AS-1. Kontrolery z modułami RS485 można łączyć skrętką komunikacyjną do centralki CB324. Do jednej centralki można podłączyć max. 32 kontrolery. Kontroler działający w systemie z rejestracją zdarzeń ma zablokowaną kartę MASTER i jest w pełni konfigurowany oraz sterowany z wykorzystaniem programu komputerowego KD/RCP. Kontroler działający w systemie komputerowym wykonuje dodatkowo następujące funkcje: - wykonuje rozkazy blokowania działania czytników - wykonuje rozkazy otwierania lub blokowania przejścia do odwołania lub według specjalnej 9 tygodniowej strefy czasowej W programie komputerowym należy, w stosunku do zainstalowanych kontrolerów, wykonać następujące czynności: - wpisać numery kontrolerów i numery modułów rozszerzeń centralek CB324K, z którymi współpracują - wpisać nazwę kontrolera i podać strefę ochrony, do której dostępu strzeże wybrany kontroler - zaznaczyć, czy dany kontroler będzie uwzględniany w systemie rejestracji czasu pracy - wybrać rodzaje czytników, jakie są podłączone do kontrolera - ustawić czas wysterowania rygla - wybrać zdarzenia, które mają być rejestrowane dla danego kontrolera - ustawić aktywność komunikacji z kontrolerem i wybrać sposób sygnalizacji braku połączenia - wybrać kontroler systemowy do przyjmowania kart
