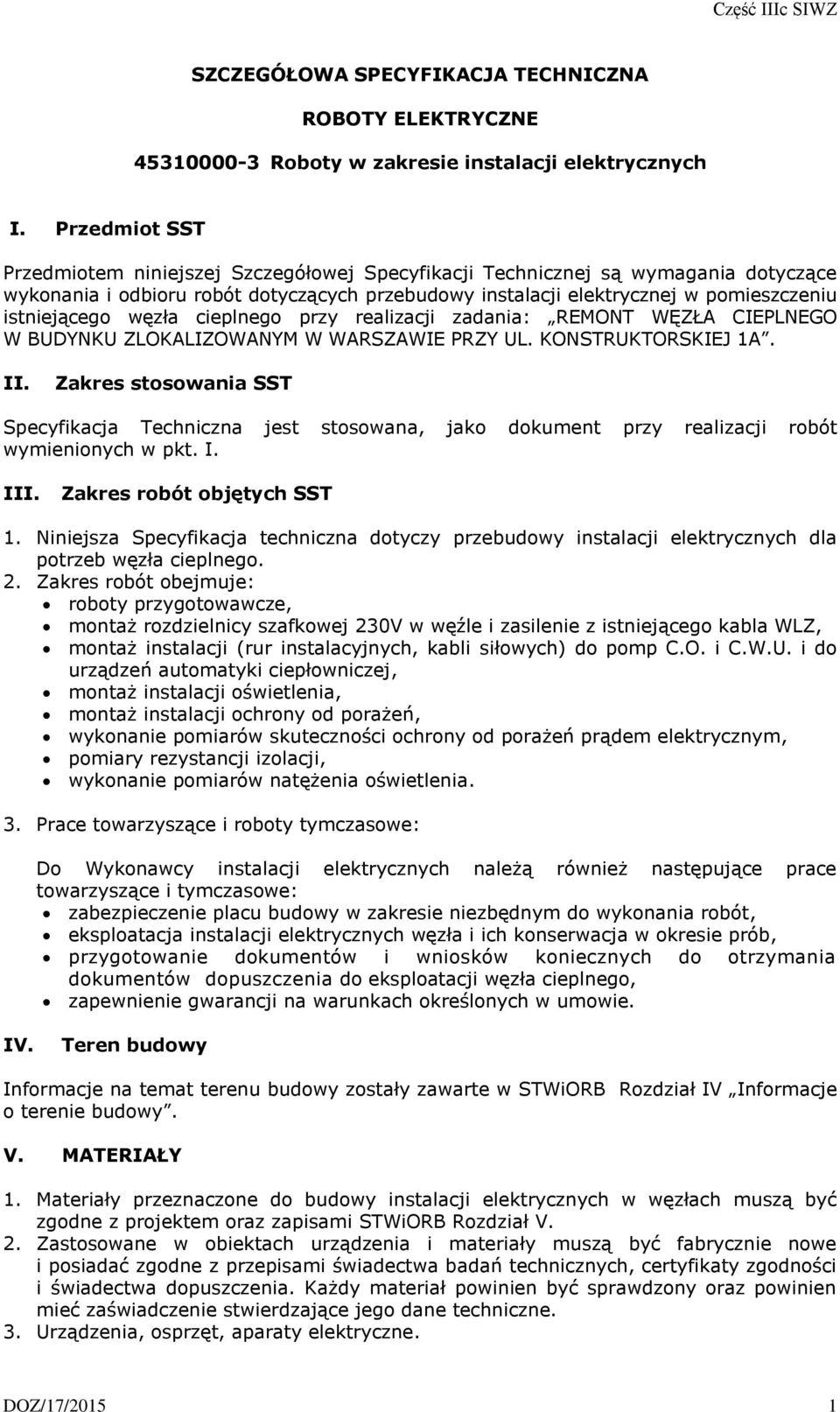

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA ROBOTY ELEKTRYCZNE Roboty w zakresie instalacji elektrycznych I. Przedmiot SST Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót dotyczących przebudowy instalacji elektrycznej w pomieszczeniu istniejącego węzła cieplnego przy realizacji zadania: REMONT WĘZŁA CIEPLNEGO W BUDYNKU ZLOKALIZOWANYM W WARSZAWIE PRZY UL. KONSTRUKTORSKIEJ 1A. II. Zakres stosowania SST Specyfikacja Techniczna jest stosowana, jako dokument przy realizacji robót wymienionych w pkt. I. III. Zakres robót objętych SST 1. Niniejsza Specyfikacja techniczna dotyczy przebudowy instalacji elektrycznych dla potrzeb węzła cieplnego. 2. Zakres robót obejmuje: roboty przygotowawcze, montaż rozdzielnicy szafkowej 230V w węźle i zasilenie z istniejącego kabla WLZ, montaż instalacji (rur instalacyjnych, kabli siłowych) do pomp C.O. i C.W.U. i do urządzeń automatyki ciepłowniczej, montaż instalacji oświetlenia, montaż instalacji ochrony od porażeń, wykonanie pomiarów skuteczności ochrony od porażeń prądem elektrycznym, pomiary rezystancji izolacji, wykonanie pomiarów natężenia oświetlenia. 3. Prace towarzyszące i roboty tymczasowe: Do Wykonawcy instalacji elektrycznych należą również następujące prace towarzyszące i tymczasowe: zabezpieczenie placu budowy w zakresie niezbędnym do wykonania robót, eksploatacja instalacji elektrycznych węzła i ich konserwacja w okresie prób, przygotowanie dokumentów i wniosków koniecznych do otrzymania dokumentów dopuszczenia do eksploatacji węzła cieplnego, zapewnienie gwarancji na warunkach określonych w umowie. IV. Teren budowy Informacje na temat terenu budowy zostały zawarte w STWiORB Rozdział IV Informacje o terenie budowy. V. MATERIAŁY 1. Materiały przeznaczone do budowy instalacji elektrycznych w węzłach muszą być zgodne z projektem oraz zapisami STWiORB Rozdział V. 2. Zastosowane w obiektach urządzenia i materiały muszą być fabrycznie nowe i posiadać zgodne z przepisami świadectwa badań technicznych, certyfikaty zgodności i świadectwa dopuszczenia. Każdy materiał powinien być sprawdzony oraz powinien mieć zaświadczenie stwierdzające jego dane techniczne. 3. Urządzenia, osprzęt, aparaty elektryczne. DOZ/17/2015 1

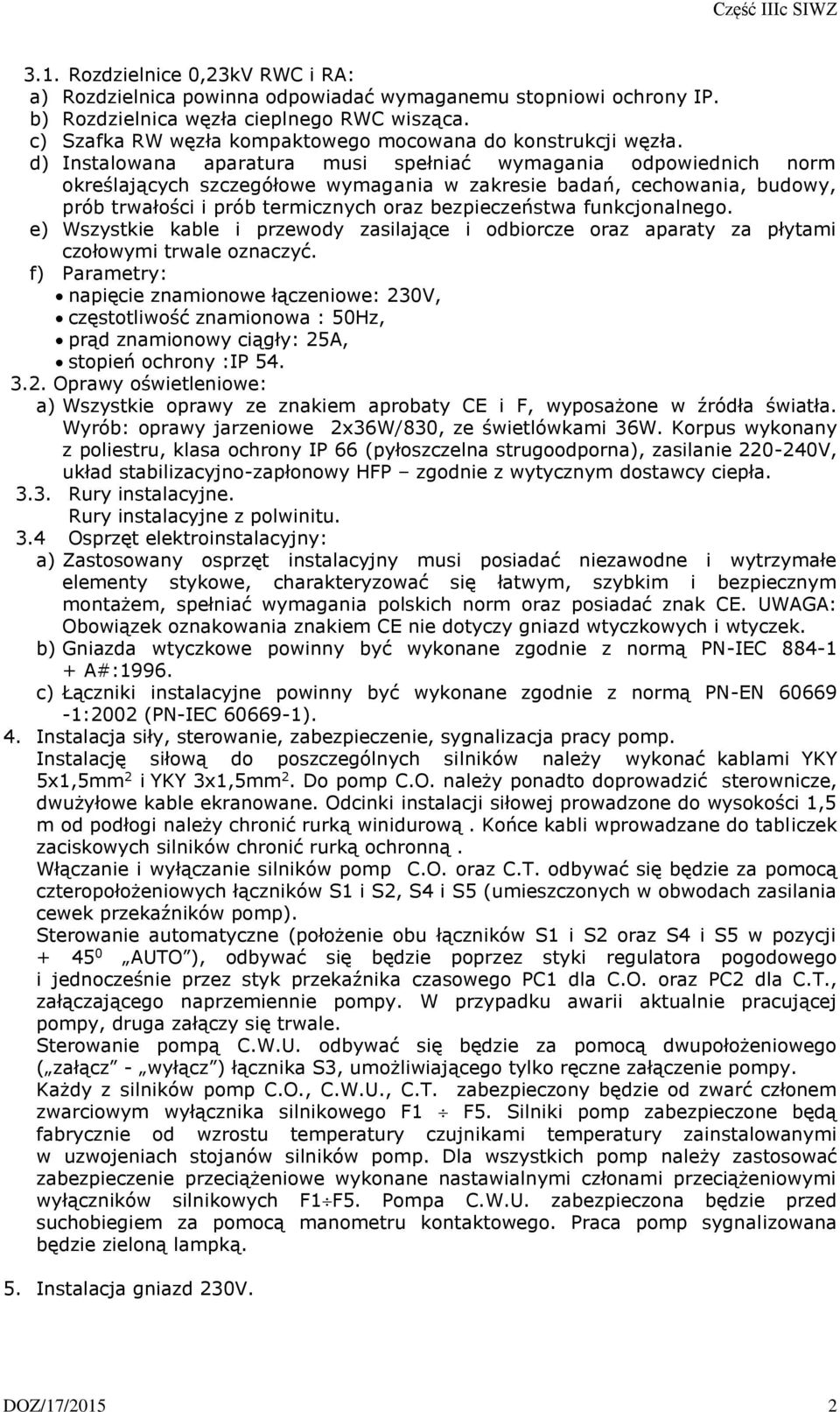

2 3.1. Rozdzielnice 0,23kV RWC i RA: a) Rozdzielnica powinna odpowiadać wymaganemu stopniowi ochrony IP. b) Rozdzielnica węzła cieplnego RWC wisząca. c) Szafka RW węzła kompaktowego mocowana do konstrukcji węzła. d) Instalowana aparatura musi spełniać wymagania odpowiednich norm określających szczegółowe wymagania w zakresie badań, cechowania, budowy, prób trwałości i prób termicznych oraz bezpieczeństwa funkcjonalnego. e) Wszystkie kable i przewody zasilające i odbiorcze oraz aparaty za płytami czołowymi trwale oznaczyć. f) Parametry: napięcie znamionowe łączeniowe: 230V, częstotliwość znamionowa : 50Hz, prąd znamionowy ciągły: 25A, stopień ochrony :IP Oprawy oświetleniowe: a) Wszystkie oprawy ze znakiem aprobaty CE i F, wyposażone w źródła światła. Wyrób: oprawy jarzeniowe 2x36W/830, ze świetlówkami 36W. Korpus wykonany z poliestru, klasa ochrony IP 66 (pyłoszczelna strugoodporna), zasilanie V, układ stabilizacyjno-zapłonowy HFP zgodnie z wytycznym dostawcy ciepła Rury instalacyjne. Rury instalacyjne z polwinitu. 3.4 Osprzęt elektroinstalacyjny: a) Zastosowany osprzęt instalacyjny musi posiadać niezawodne i wytrzymałe elementy stykowe, charakteryzować się łatwym, szybkim i bezpiecznym montażem, spełniać wymagania polskich norm oraz posiadać znak CE. UWAGA: Obowiązek oznakowania znakiem CE nie dotyczy gniazd wtyczkowych i wtyczek. b) Gniazda wtyczkowe powinny być wykonane zgodnie z normą PN-IEC A#:1996. c) Łączniki instalacyjne powinny być wykonane zgodnie z normą PN-EN :2002 (PN-IEC ). 4. Instalacja siły, sterowanie, zabezpieczenie, sygnalizacja pracy pomp. Instalację siłową do poszczególnych silników należy wykonać kablami YKY 5x1,5mm 2 i YKY 3x1,5mm 2. Do pomp C.O. należy ponadto doprowadzić sterownicze, dwużyłowe kable ekranowane. Odcinki instalacji siłowej prowadzone do wysokości 1,5 m od podłogi należy chronić rurką winidurową. Końce kabli wprowadzane do tabliczek zaciskowych silników chronić rurką ochronną. Włączanie i wyłączanie silników pomp C.O. oraz C.T. odbywać się będzie za pomocą czteropołożeniowych łączników S1 i S2, S4 i S5 (umieszczonych w obwodach zasilania cewek przekaźników pomp). Sterowanie automatyczne (położenie obu łączników S1 i S2 oraz S4 i S5 w pozycji AUTO ), odbywać się będzie poprzez styki regulatora pogodowego i jednocześnie przez styk przekaźnika czasowego PC1 dla C.O. oraz PC2 dla C.T., załączającego naprzemiennie pompy. W przypadku awarii aktualnie pracującej pompy, druga załączy się trwale. Sterowanie pompą C.W.U. odbywać się będzie za pomocą dwupołożeniowego ( załącz - wyłącz ) łącznika S3, umożliwiającego tylko ręczne załączenie pompy. Każdy z silników pomp C.O., C.W.U., C.T. zabezpieczony będzie od zwarć członem zwarciowym wyłącznika silnikowego F1 F5. Silniki pomp zabezpieczone będą fabrycznie od wzrostu temperatury czujnikami temperatury zainstalowanymi w uzwojeniach stojanów silników pomp. Dla wszystkich pomp należy zastosować zabezpieczenie przeciążeniowe wykonane nastawialnymi członami przeciążeniowymi wyłączników silnikowych F1F5. Pompa C.W.U. zabezpieczona będzie przed suchobiegiem za pomocą manometru kontaktowego. Praca pomp sygnalizowana będzie zieloną lampką. 5. Instalacja gniazd 230V. DOZ/17/2015 2

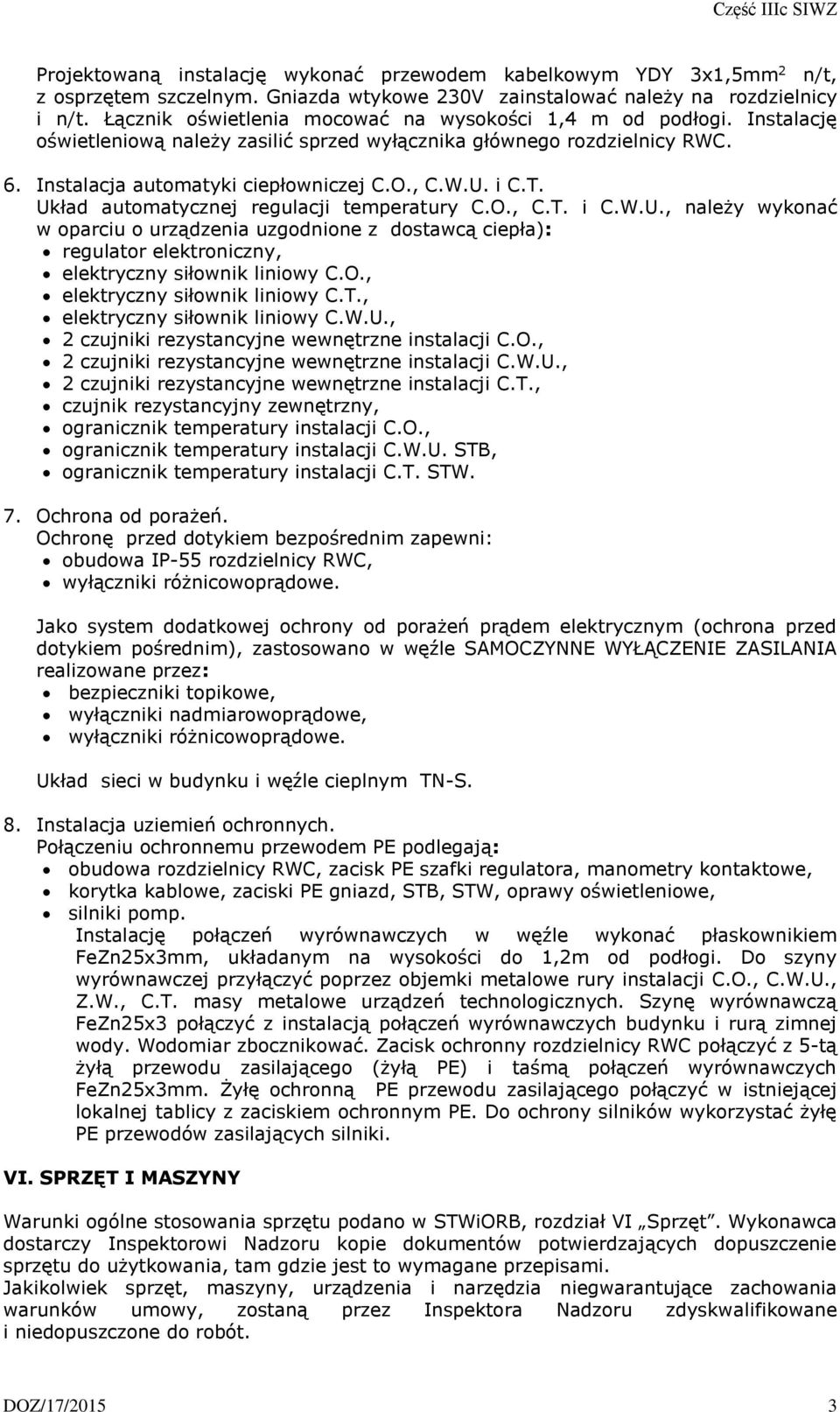

3 Projektowaną instalację wykonać przewodem kabelkowym YDY 3x1,5mm 2 n/t, z osprzętem szczelnym. Gniazda wtykowe 230V zainstalować należy na rozdzielnicy i n/t. Łącznik oświetlenia mocować na wysokości 1,4 m od podłogi. Instalację oświetleniową należy zasilić sprzed wyłącznika głównego rozdzielnicy RWC. 6. Instalacja automatyki ciepłowniczej C.O., C.W.U. i C.T. Układ automatycznej regulacji temperatury C.O., C.T. i C.W.U., należy wykonać w oparciu o urządzenia uzgodnione z dostawcą ciepła): regulator elektroniczny, elektryczny siłownik liniowy C.O., elektryczny siłownik liniowy C.T., elektryczny siłownik liniowy C.W.U., 2 czujniki rezystancyjne wewnętrzne instalacji C.O., 2 czujniki rezystancyjne wewnętrzne instalacji C.W.U., 2 czujniki rezystancyjne wewnętrzne instalacji C.T., czujnik rezystancyjny zewnętrzny, ogranicznik temperatury instalacji C.O., ogranicznik temperatury instalacji C.W.U. STB, ogranicznik temperatury instalacji C.T. STW. 7. Ochrona od porażeń. Ochronę przed dotykiem bezpośrednim zapewni: obudowa IP-55 rozdzielnicy RWC, wyłączniki różnicowoprądowe. Jako system dodatkowej ochrony od porażeń prądem elektrycznym (ochrona przed dotykiem pośrednim), zastosowano w węźle SAMOCZYNNE WYŁĄCZENIE ZASILANIA realizowane przez: bezpieczniki topikowe, wyłączniki nadmiarowoprądowe, wyłączniki różnicowoprądowe. Układ sieci w budynku i węźle cieplnym TN-S. 8. Instalacja uziemień ochronnych. Połączeniu ochronnemu przewodem PE podlegają: obudowa rozdzielnicy RWC, zacisk PE szafki regulatora, manometry kontaktowe, korytka kablowe, zaciski PE gniazd, STB, STW, oprawy oświetleniowe, silniki pomp. Instalację połączeń wyrównawczych w węźle wykonać płaskownikiem FeZn25x3mm, układanym na wysokości do 1,2m od podłogi. Do szyny wyrównawczej przyłączyć poprzez objemki metalowe rury instalacji C.O., C.W.U., Z.W., C.T. masy metalowe urządzeń technologicznych. Szynę wyrównawczą FeZn25x3 połączyć z instalacją połączeń wyrównawczych budynku i rurą zimnej wody. Wodomiar zbocznikować. Zacisk ochronny rozdzielnicy RWC połączyć z 5-tą żyłą przewodu zasilającego (żyłą PE) i taśmą połączeń wyrównawczych FeZn25x3mm. Żyłę ochronną PE przewodu zasilającego połączyć w istniejącej lokalnej tablicy z zaciskiem ochronnym PE. Do ochrony silników wykorzystać żyłę PE przewodów zasilających silniki. VI. SPRZĘT I MASZYNY Warunki ogólne stosowania sprzętu podano w STWiORB, rozdział VI Sprzęt. Wykonawca dostarczy Inspektorowi Nadzoru kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania, tam gdzie jest to wymagane przepisami. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia niegwarantujące zachowania warunków umowy, zostaną przez Inspektora Nadzoru zdyskwalifikowane i niedopuszczone do robót. DOZ/17/2015 3

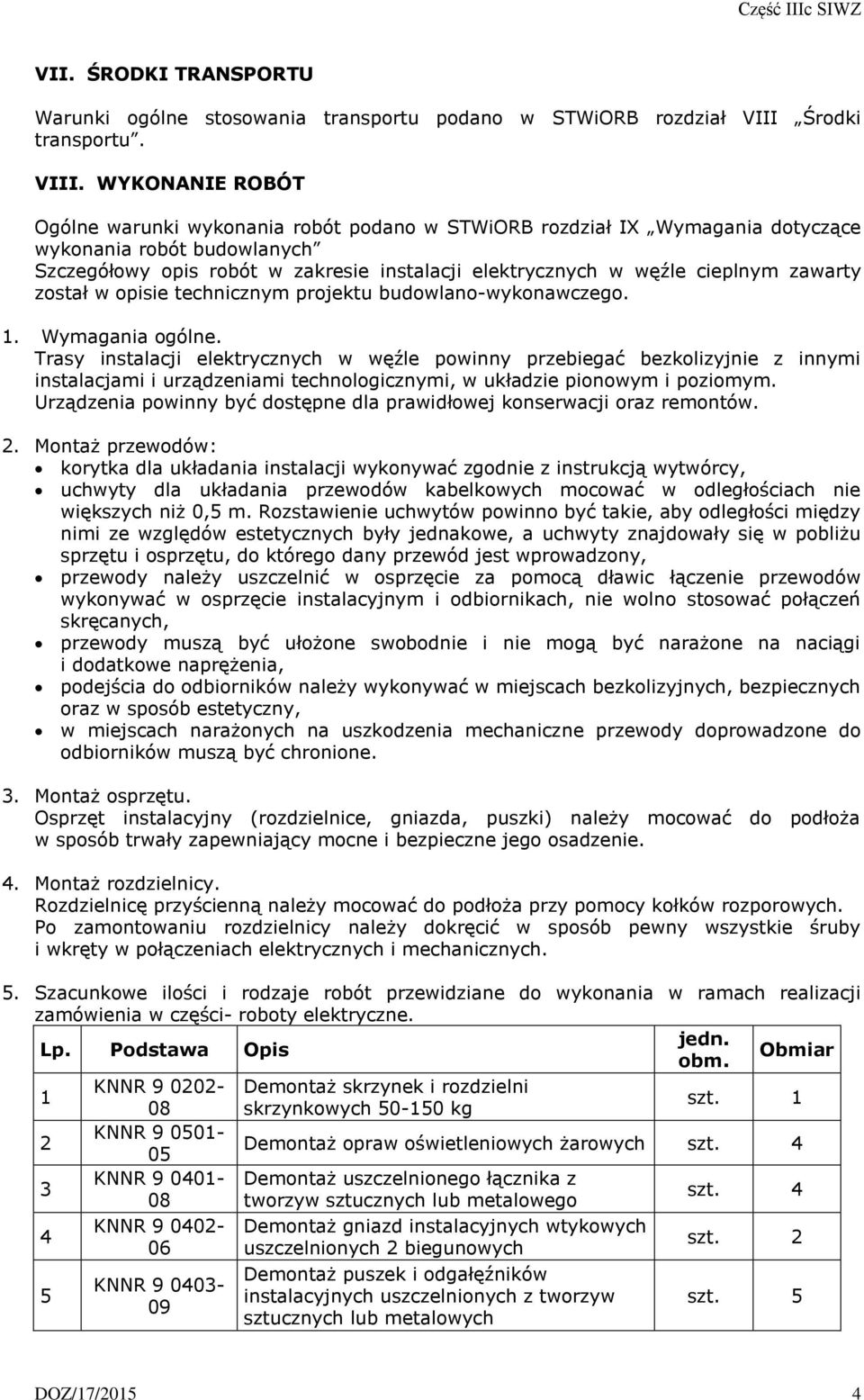

4 VII. ŚRODKI TRANSPORTU Warunki ogólne stosowania transportu podano w STWiORB rozdział VIII Środki transportu. VIII. WYKONANIE ROBÓT Ogólne warunki wykonania robót podano w STWiORB rozdział IX Wymagania dotyczące wykonania robót budowlanych Szczegółowy opis robót w zakresie instalacji elektrycznych w węźle cieplnym zawarty został w opisie technicznym projektu budowlano-wykonawczego. 1. Wymagania ogólne. Trasy instalacji elektrycznych w węźle powinny przebiegać bezkolizyjnie z innymi instalacjami i urządzeniami technologicznymi, w układzie pionowym i poziomym. Urządzenia powinny być dostępne dla prawidłowej konserwacji oraz remontów. 2. Montaż przewodów: korytka dla układania instalacji wykonywać zgodnie z instrukcją wytwórcy, uchwyty dla układania przewodów kabelkowych mocować w odległościach nie większych niż 0,5 m. Rozstawienie uchwytów powinno być takie, aby odległości między nimi ze względów estetycznych były jednakowe, a uchwyty znajdowały się w pobliżu sprzętu i osprzętu, do którego dany przewód jest wprowadzony, przewody należy uszczelnić w osprzęcie za pomocą dławic łączenie przewodów wykonywać w osprzęcie instalacyjnym i odbiornikach, nie wolno stosować połączeń skręcanych, przewody muszą być ułożone swobodnie i nie mogą być narażone na naciągi i dodatkowe naprężenia, podejścia do odbiorników należy wykonywać w miejscach bezkolizyjnych, bezpiecznych oraz w sposób estetyczny, w miejscach narażonych na uszkodzenia mechaniczne przewody doprowadzone do odbiorników muszą być chronione. 3. Montaż osprzętu. Osprzęt instalacyjny (rozdzielnice, gniazda, puszki) należy mocować do podłoża w sposób trwały zapewniający mocne i bezpieczne jego osadzenie. 4. Montaż rozdzielnicy. Rozdzielnicę przyścienną należy mocować do podłoża przy pomocy kołków rozporowych. Po zamontowaniu rozdzielnicy należy dokręcić w sposób pewny wszystkie śruby i wkręty w połączeniach elektrycznych i mechanicznych. 5. Szacunkowe ilości i rodzaje robót przewidziane do wykonania w ramach realizacji zamówienia w części- roboty elektryczne. jedn. Lp. Podstawa Opis Obmiar obm. KNNR Demontaż skrzynek i rozdzielni 1 szt skrzynkowych kg KNNR Demontaż opraw oświetleniowych żarowych szt KNNR Demontaż uszczelnionego łącznika z 3 szt tworzyw sztucznych lub metalowego 4 5 KNNR KNNR Demontaż gniazd instalacyjnych wtykowych uszczelnionych 2 biegunowych Demontaż puszek i odgałęźników instalacyjnych uszczelnionych z tworzyw sztucznych lub metalowych szt. 2 szt. 5 DOZ/17/2015 4

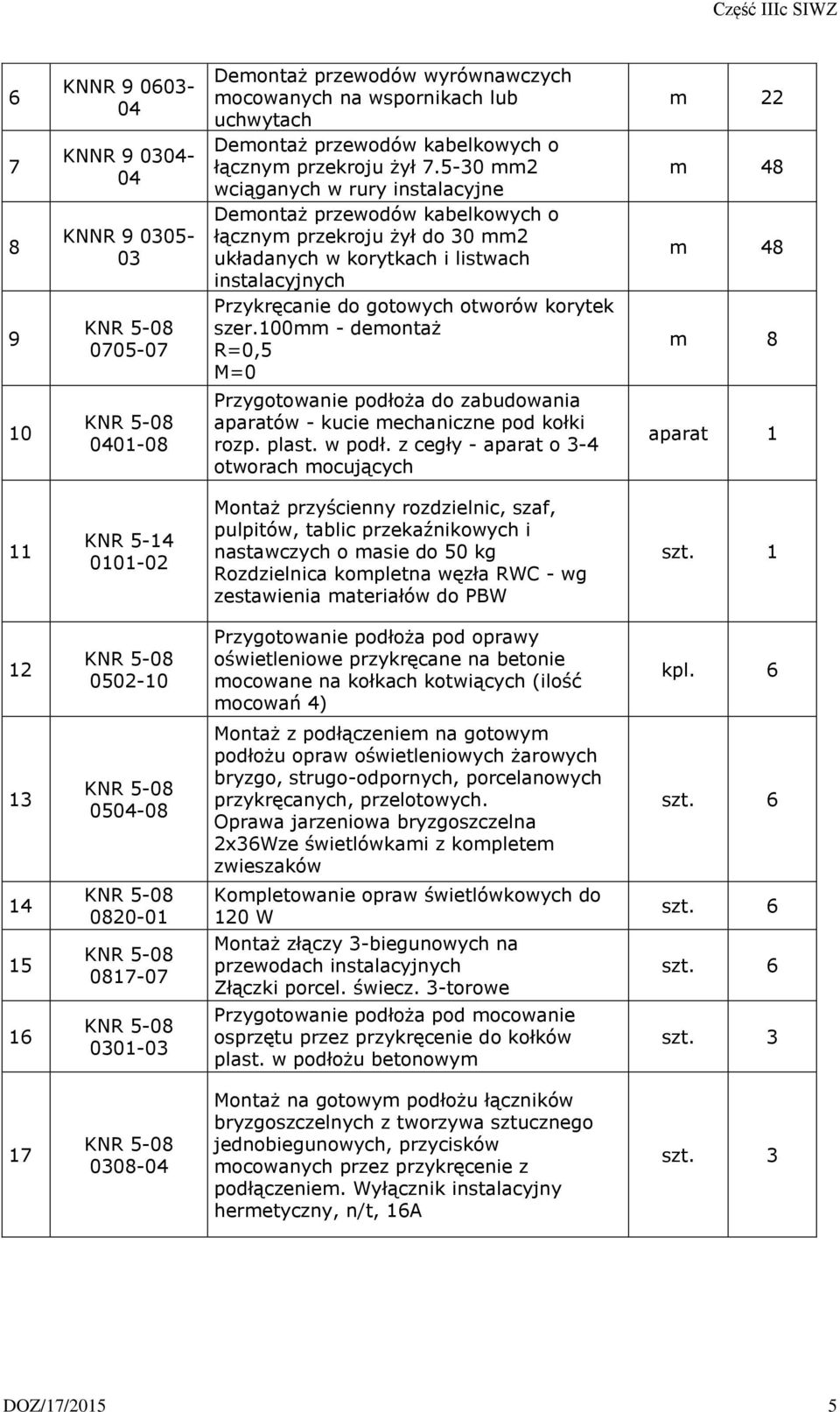

5 KNNR KNNR KNNR Demontaż przewodów wyrównawczych mocowanych na wspornikach lub uchwytach Demontaż przewodów kabelkowych o łącznym przekroju żył mm2 wciąganych w rury instalacyjne Demontaż przewodów kabelkowych o łącznym przekroju żył do 30 mm2 układanych w korytkach i listwach instalacyjnych Przykręcanie do gotowych otworów korytek szer.100mm - demontaż R=0,5 M=0 Przygotowanie podłoża do zabudowania aparatów - kucie mechaniczne pod kołki rozp. plast. w podł. z cegły - aparat o 3-4 otworach mocujących m 22 m 48 m 48 m 8 aparat 1 11 KNR Montaż przyścienny rozdzielnic, szaf, pulpitów, tablic przekaźnikowych i nastawczych o masie do 50 kg Rozdzielnica kompletna węzła RWC - wg zestawienia materiałów do PBW szt Przygotowanie podłoża pod oprawy oświetleniowe przykręcane na betonie mocowane na kołkach kotwiących (ilość mocowań 4) kpl Montaż z podłączeniem na gotowym podłożu opraw oświetleniowych żarowych bryzgo, strugo-odpornych, porcelanowych przykręcanych, przelotowych. Oprawa jarzeniowa bryzgoszczelna 2x36Wze świetlówkami z kompletem zwieszaków szt Kompletowanie opraw świetlówkowych do 120 W Montaż złączy 3-biegunowych na przewodach instalacyjnych Złączki porcel. świecz. 3-torowe Przygotowanie podłoża pod mocowanie osprzętu przez przykręcenie do kołków plast. w podłożu betonowym szt. 6 szt. 6 szt Montaż na gotowym podłożu łączników bryzgoszczelnych z tworzywa sztucznego jednobiegunowych, przycisków mocowanych przez przykręcenie z podłączeniem. Wyłącznik instalacyjny hermetyczny, n/t, 16A szt. 3 DOZ/17/2015 5

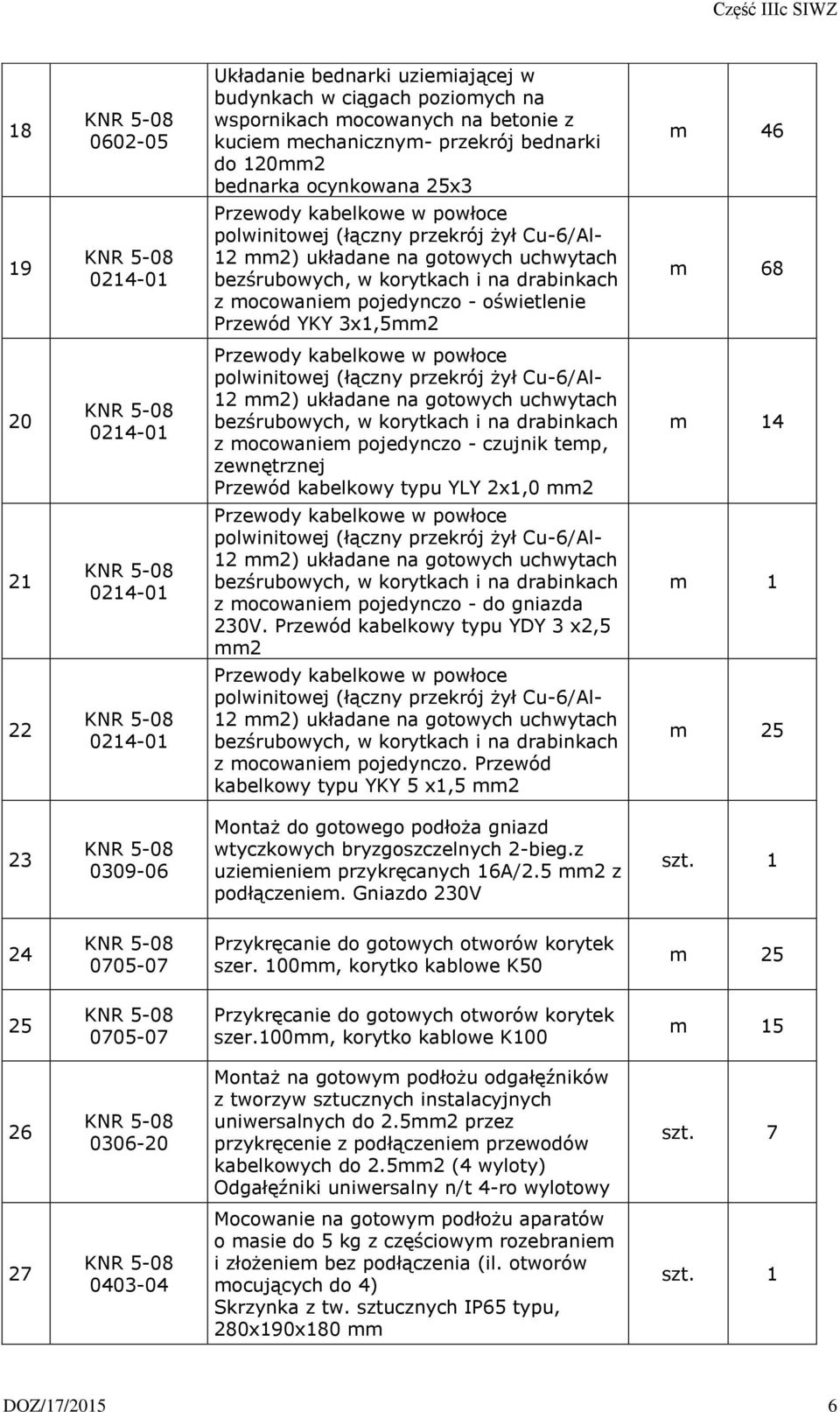

6 Układanie bednarki uziemiającej w budynkach w ciągach poziomych na wspornikach mocowanych na betonie z kuciem mechanicznym- przekrój bednarki do 120mm2 bednarka ocynkowana 25x3 m z mocowaniem pojedynczo - oświetlenie Przewód YKY 3x1,5mm2 m z mocowaniem pojedynczo - czujnik temp, zewnętrznej Przewód kabelkowy typu YLY 2x1,0 mm2 m z mocowaniem pojedynczo - do gniazda 230V. Przewód kabelkowy typu YDY 3 x2,5 mm2 m 1 22 z mocowaniem pojedynczo. Przewód kabelkowy typu YKY 5 x1,5 mm2 m Montaż do gotowego podłoża gniazd wtyczkowych bryzgoszczelnych 2-bieg.z uziemieniem przykręcanych 16A/2.5 mm2 z podłączeniem. Gniazdo 230V szt Przykręcanie do gotowych otworów korytek szer. 100mm, korytko kablowe K50 m Przykręcanie do gotowych otworów korytek szer.100mm, korytko kablowe K100 m Montaż na gotowym podłożu odgałęźników z tworzyw sztucznych instalacyjnych uniwersalnych do 2.5mm2 przez przykręcenie z podłączeniem przewodów kabelkowych do 2.5mm2 (4 wyloty) Odgałęźniki uniwersalny n/t 4-ro wylotowy szt Mocowanie na gotowym podłożu aparatów o masie do 5 kg z częściowym rozebraniem i złożeniem bez podłączenia (il. otworów mocujących do 4) Skrzynka z tw. sztucznych IP65 typu, 280x190x180 mm szt. 1 DOZ/17/2015 6

7 KNR KNR KNR KNR KNP D Ręczne przebijanie otworów w ścianach lub stropach z cegły o długości przebicia do 2 cegły - śr. rury do 25 mm Montaż przepustów rurowych w stropie lub posadzce - długość przepustu do 1 m - śr. zewnętrzna rury do 25 mm Rura winidurowa RVS18-0,5m/1przepust Rury winidurowe o śr. do 20 mm układane n.t. na gotowych uchwytach Rura winidurowa RVS18 Rury winidurowe o śr. do 28 mm układane n.t. na gotowych uchwytach Rura winidurowa RVS28 Rury winidurowe karbowane (giętkie) układane p.t. w gotowych bruzdach bez zaprawiania bruzd (śr. do 36mm podłoże betonowe) Sprawdzenie i pomiar kompletnego 1- fazowego obwodu elektrycznego niskiego napięcia otw. 1 przepust. 1 m 11 m 30 m 40 pomiar. 36 Badanie linii kablowej o ilości żył do 4 odc. 2 Badanie linii kablowej sterowniczej o ilości żył do 4 Pierwszy pomiar uziemienia ochronnego lub roboczego Następny pomiar uziemienia ochronnego lub roboczego odc. 6 pomiar. 16 pomiar. 6 Pierwszy pomiar skuteczności zerowania pomiar. 26 Następny pomiar skuteczności zerowania pomiar. 12 Sprawdzenie i pomiary elektryczne obwodów sygnalizacyjnych Sprawdzenie i pomiary elektryczne przekaźników sygnalizacyjnych Pomiary natężenia oświetlenia - pierwszy kpl. 3 pomiarów dok. na stanowisku Pomiary wsp. odbicia ścian - każdy dalszy kpl. pomiarów dok. na tym samym stanowisku Badanie wyłącznika przeciwporażeniowego różnicowo-prądowego pomiar. 4 pomiar. 4 kpl. pom. kpl. pom. 1 1 szt. 3 Pomiar napięcia dotyku szt. 2 Pomiary rozdzielnic prądu zmiennego lub stałego niskiego napięcia do 10 pól z mocowaniem pojedynczo Przewód YLY 3x1,0mm2 szt. 1 m 24 DOZ/17/2015 7

8 48 z mocowaniem pojedynczo Przewód ekranowy typu LiYCY 2x1,0 mm2 m z mocowaniem pojedynczo Przewód kabelkowy typu LiYCY 4x1,0 mm2 m z mocowaniem pojedynczo Przewód kabelkowy typu YLY 5x1,0 mm2 m z mocowaniem pojedynczo. Przewód kabelkowy typu YLY 2x1,0 mm2 m z mocowaniem pojedynczo. Przewód YLY 3x2,5mm2 m 5 53 z mocowaniem pojedynczo. Przewód kabelkowy typu YLY 7x1,0 mm2 m 8 Wynagrodzenie Wykonawcy jest wynagrodzeniem ryczałtowym, które obejmować będzie wszystkie prace niezbędne do realizacji zamówienia, bez względu na ilości szacunkowe prac wskazane w Opisie przedmiotu zamówienia i faktycznie zrealizowane. IX. KONTROLA JAKOŚCI ROBÓT Po zakończeniu robót należy wykonać: sprawdzenie ciągłości żył i zgodności faz, pomiar rezystancji izolacji przewodów, próba napięciowa izolacji przewodów, próba napięciowa powłoki przewodów, pomiar rezystancji izolacji instalacji w pomieszczeniu węzła, sprawdzenie czy silniki obracają się we właściwym kierunku, załączenie instalacji pod napięcie, sprawdzenie prawidłowości wykonania instalacji dodatkowej ochrony przed porażeniami, pomiar skuteczności ochrony przeciwporażeniowej. DOZ/17/2015 8

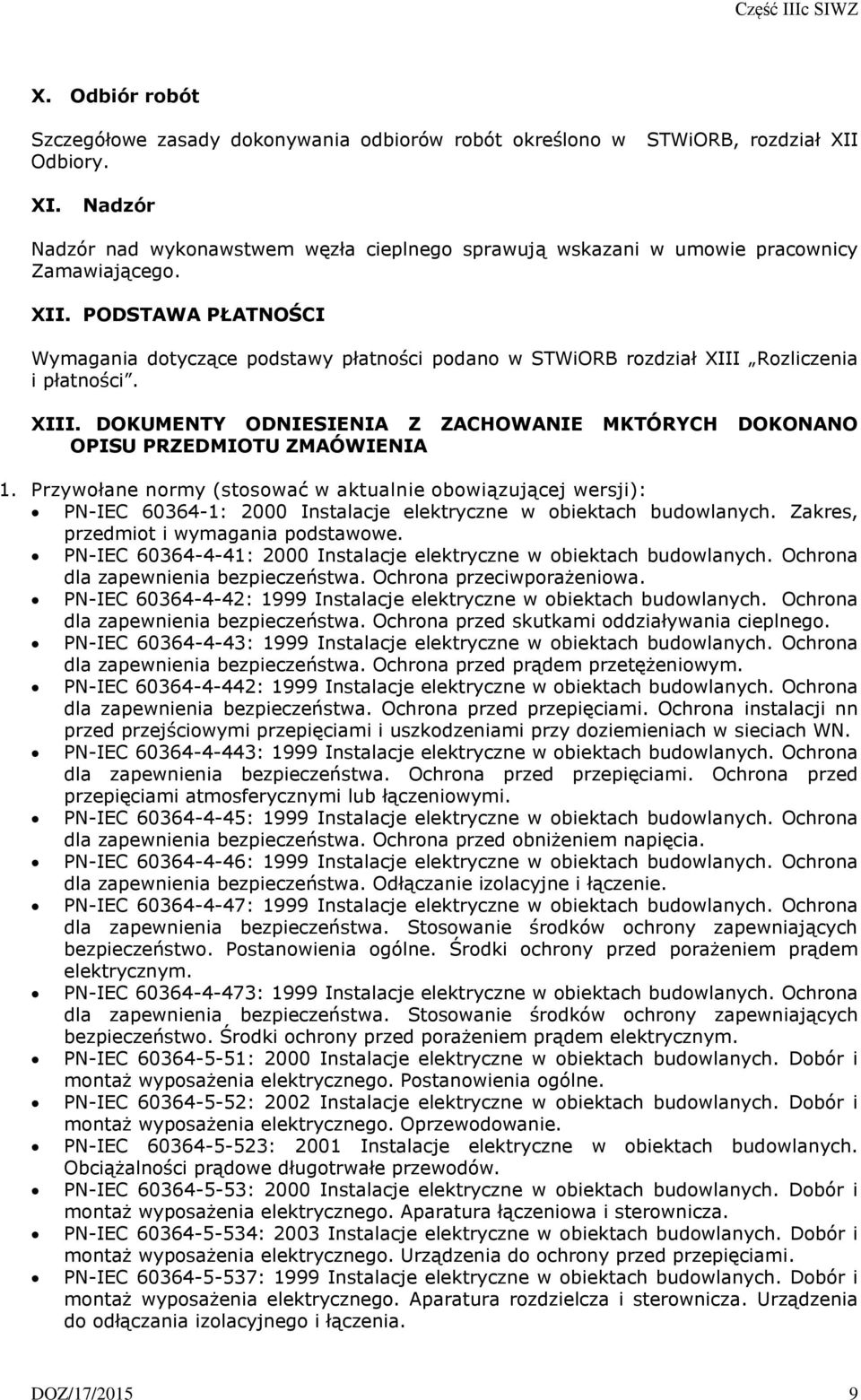

9 X. Odbiór robót Szczegółowe zasady dokonywania odbiorów robót określono w Odbiory. STWiORB, rozdział XII XI. Nadzór Nadzór nad wykonawstwem węzła cieplnego sprawują wskazani w umowie pracownicy Zamawiającego. XII. PODSTAWA PŁATNOŚCI Wymagania dotyczące podstawy płatności podano w STWiORB rozdział XIII Rozliczenia i płatności. XIII. DOKUMENTY ODNIESIENIA Z ZACHOWANIE MKTÓRYCH DOKONANO OPISU PRZEDMIOTU ZMAÓWIENIA 1. Przywołane normy (stosować w aktualnie obowiązującej wersji): PN-IEC : 2000 Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe. PN-IEC : 2000 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed skutkami oddziaływania cieplnego. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona instalacji nn przed przejściowymi przepięciami i uszkodzeniami przy doziemieniach w sieciach WN. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed obniżeniem napięcia. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Odłączanie izolacyjne i łączenie. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Postanowienia ogólne. Środki ochrony przed porażeniem prądem elektrycznym. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Środki ochrony przed porażeniem prądem elektrycznym. PN-IEC : 2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Postanowienia ogólne. PN-IEC : 2002 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie. PN-IEC : 2001 Instalacje elektryczne w obiektach budowlanych. Obciążalności prądowe długotrwałe przewodów. PN-IEC : 2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura łączeniowa i sterownicza. PN-IEC : 2003 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Urządzenia do ochrony przed przepięciami. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza. Urządzenia do odłączania izolacyjnego i łączenia. DOZ/17/2015 9

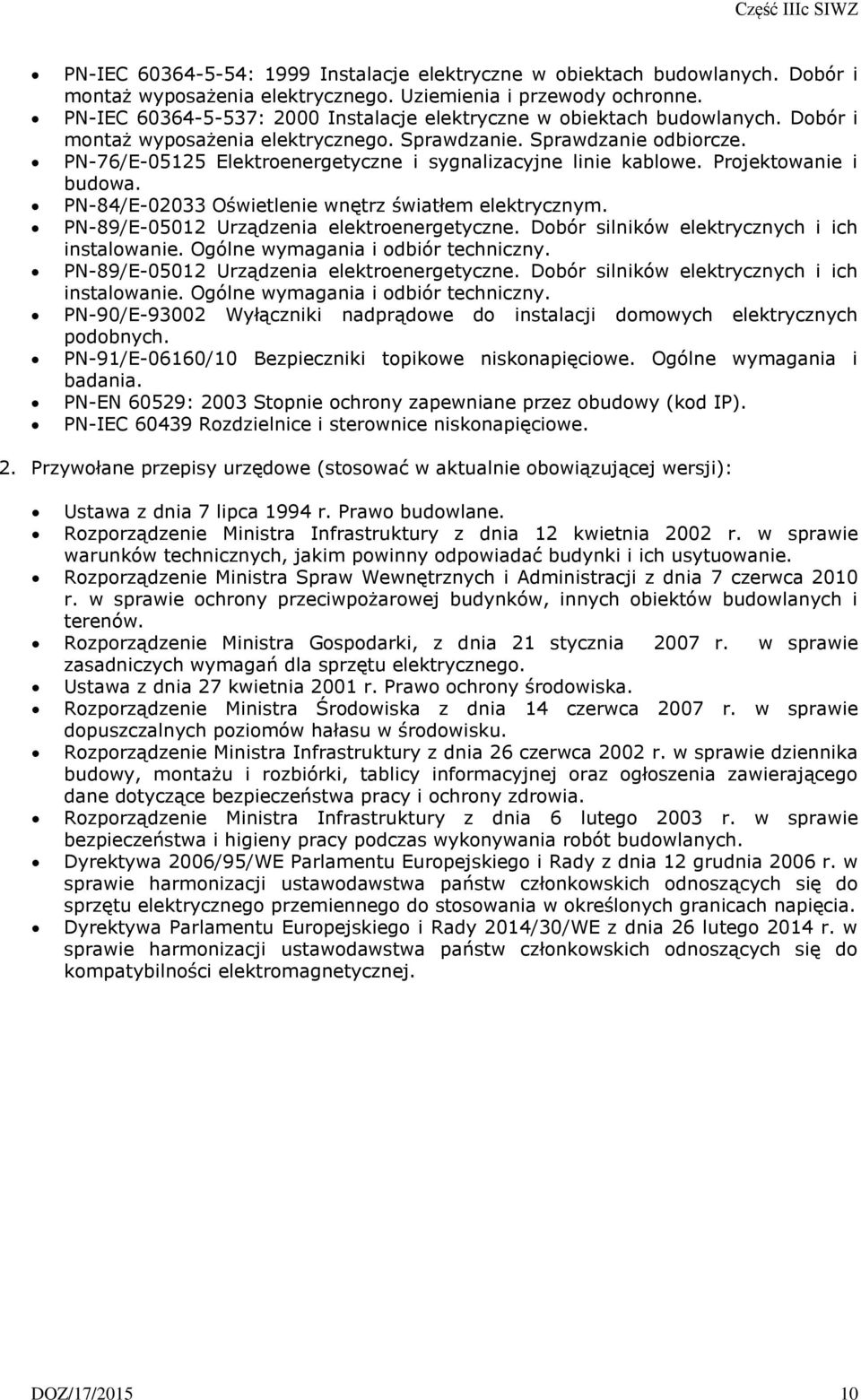

10 PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne. PN-IEC : 2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Sprawdzanie. Sprawdzanie odbiorcze. PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. PN-84/E Oświetlenie wnętrz światłem elektrycznym. PN-89/E Urządzenia elektroenergetyczne. Dobór silników elektrycznych i ich instalowanie. Ogólne wymagania i odbiór techniczny. PN-89/E Urządzenia elektroenergetyczne. Dobór silników elektrycznych i ich instalowanie. Ogólne wymagania i odbiór techniczny. PN-90/E Wyłączniki nadprądowe do instalacji domowych elektrycznych podobnych. PN-91/E-06160/10 Bezpieczniki topikowe niskonapięciowe. Ogólne wymagania i badania. PN-EN 60529: 2003 Stopnie ochrony zapewniane przez obudowy (kod IP). PN-IEC Rozdzielnice i sterownice niskonapięciowe. 2. Przywołane przepisy urzędowe (stosować w aktualnie obowiązującej wersji): Ustawa z dnia 7 lipca 1994 r. Prawo budowlane. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. Rozporządzenie Ministra Gospodarki, z dnia 21 stycznia 2007 r. w sprawie zasadniczych wymagań dla sprzętu elektrycznego. Ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska. Rozporządzenie Ministra Środowiska z dnia 14 czerwca 2007 r. w sprawie dopuszczalnych poziomów hałasu w środowisku. Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia. Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Dyrektywa 2006/95/WE Parlamentu Europejskiego i Rady z dnia 12 grudnia 2006 r. w sprawie harmonizacji ustawodawstwa państw członkowskich odnoszących się do sprzętu elektrycznego przemiennego do stosowania w określonych granicach napięcia. Dyrektywa Parlamentu Europejskiego i Rady 2014/30/WE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstwa państw członkowskich odnoszących się do kompatybilności elektromagnetycznej. DOZ/17/
